Расчет металлической балки перекрытия

Бывают случаи, когда деревянные балки для междуэтажных или чердачных перекрытий использовать экономически не выгодно. Например, когда пролет слишком большой и поэтому для его перекрытия требуются деревянные балки большого сечения. Или когда у Вас есть хороший знакомый, который торгует не пиломатериалом, а металлопрокатом.

Содержание:

1. Калькулятор

2. Инструкция к калькулятору

В любом случае не лишним будет знать во сколько может обойтись перекрытие, если использовать металлические балки, а не деревянные. И в этом Вам поможет данный калькулятор. С его помощью можно рассчитать требуемые момент сопротивления и момент инерции, которые для подбора металлических балок для перекрытия по сортаментам из условия прочности и прогиба.

Рассчитывается балка перекрытия на изгиб как однопролетная шарнирно-опертая балка.

Калькулятор

Калькуляторы по теме:

Инструкция к калькулятору

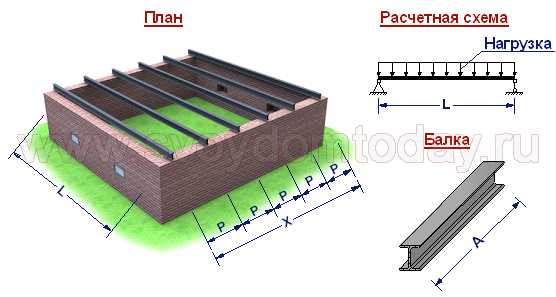

Исходные данные

Условия эксплуатации:

Длина пролета (L) - расстояние между двумя внутренними гранями стен. Другими словами, пролет, который перекрывают рассчитываемые балки.

Шаг балок (Р) - шаг по центру балок, через который они укладываются.

Вид перекрытия - в случае, если на последнем этаже Вы жить не будете, и он не будет сильно захламляться милыми Вашему сердцу вещами, то выбирается "Чердачное", в остальных случаях - "Междуэтажное".

Длина стены (Х) - длина стены, на которую опираются балки.

Характеристики балки:

Длина балки (А) - самый большой размер балки.

Вес 1 п.м. - данный параметр используется как бы во втором этапе (после того, как Вы уже подобрали нужную балку).

Расчетное сопротивление Ry - данный параметр зависит от марки стали. Например, если марка стали:

  • С235 - Ry = 230 МПа;
  • С255 - Ry = 250 МПа;
  • С345 - Ry = 335 МПа;

Но обычно в расчете используется Ry = 210 МПа для того, чтобы обезопасить себя от разного рода "форс-мажерных" ситуаций. Все-таки в России живем - привезут металлопрокат из стали не той марки и все...

Модуль упругости Е - этот параметр зависит от вида металла. Для самых распространенных его значение равно:

  • сталь - Е = 200 000 МПа;
  • алюминий - Е = 70 000 МПа.

Нагрузка:

Значения нормативной и расчетной нагрузок указываются после их сбора на перекрытие.

Цена за 1 т - стоимость 1 тонны металлопроката.

Результат

Расчет по прочности:

Wтреб - требуемый момент сопротивления профиля. Находится по сортаменту (есть ГОСТах на профили). Направление (х-х, y-y) выбирается в зависимости от того, как будет лежать балка. Например, для швеллера и двутавра, если Вы хотите их поставить (т.е. больший размер направлен вверх - [ и Ι), нужно выбирать "x-x".

Расчет по прогибу:

Jтреб -

минимально допустимый момент инерции. Выбирается по тем же сортаментам и по тем же принципам, что и Wтреб.

Другие параметры:

Количество балок - общее количество балок, которое получается при укладки их по стене X с шагом P.

Общая масса - вес всех балок длиной А.

Стоимость - затраты на покупку металлических балок перекрытия.

svoydomtoday.ru

Расчет металлической балки перекрытия на прогиб и на жесткость

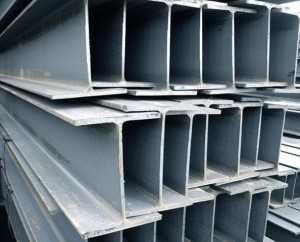

Металлические балки двутавровые

Кроме повсеместно ведущегося строительства многоэтажных зданий с большим числом квартир, широкое распространение получило сооружение частных домов, причем не только небольших одноэтажных, но и довольно крупных, с двумя и более этажами, иногда и с мансардой наверху или обитаемым чердаком. Для таких домов уже не подходит каркасный метод; материалом часто служит, вместо дерева, кирпич или железобетон. Возведение крупных частных домов должно вестись по всем правилам строительной науки, так как ошибки при проектировании или воплощении проекта могут привести к нежелательным последствиям.

Если строящийся дом представляет собой капитальное здание – из бетона, кирпича, шлакоблока, то для потолочных перекрытий, межэтажных и чердачных, целесообразно применить железобетонные плиты. Наиболее подходящий тип каркаса, способный выдержать вес таких перекрытий, – это каркас, элементом которого является металлическая балка двутаврового профиля.

Именно этот вид проката, установленный своей стенкой вертикально, обладает наибольшей несущей способностью. Естественно, фундамент и стены дома при этом должны быть достаточной прочности, чтобы выдерживать дополнительный вес от 0,5 до 1 тонны – столько металла, в зависимости от количества балок и номера профиля может понадобиться для потолочного перекрытия.

Чтобы избежать лишних затрат и лишнего веса каркаса потолка, а также не допустить обрушения или значительного прогиба балок, необходимо заранее рассчитать их параметры и по результатам расчета подобрать нужный прокат. Расчет сводится к вычислению следующих величин: требуемого момента сопротивления и минимального момента инерции сечения балки, а исходя из последнего – максимального относительного прогиба.

Примечание

Расчет ведется по двум характеристикам – на прочность и на жесткость. По полученным значениям момента сопротивления и момента инерции в таблицах ГОСТ находят требуемый номер проката.

Исходные данные для расчетов

Для каркаса потолочных перекрытий малогабаритных частных домов обычно используется двутавр 10 – 20 номеров. Характеристики этих профилей приводятся в ГОСТ 8239-72 – их линейные размеры, площади сечения, максимальные моменты сопротивления по вертикали Wy и минимальные моменты инерции Jy.

Необходимо знать тип плит, которые будут опираться на балочный каркас, а также размеры несущего периметра дома. Можно применить пустотные железобетонные плиты ПК-12-10-8 (1180 х 990 мм, масса 380 кг), а размеры дома взять 4,5 х 6 м. Балки укладываются вдоль короткой стены; шаг укладки при таком размере плит равен 1000 мм (стыки плит совпадают с продольными осями балок, при минимальном зазоре 1 см). Это потребуется для расчета распределенной нагрузки, и исходя из нее – линейной нагрузки на балку, вес самой балки по сравнению с распределенной нагрузкой мал, и при вычислении линейной нагрузки им можно пренебречь.

Распределенная нагрузка при таком типе плит будет равна 325 кгс / м2. К этому надо добавить нагрузку возможных перегородок на верхней стороне перекрытия (75 кгс / м2) и возможную временную нагрузку (200 кгс / м2). В итоге нагрузка, распределенная по площади:

Q = 325 + 75 + 200 = 600 кгс / м2,

а линейная нагрузка

q = Q * p = 600 кгс / м = 6 кгс / см.

Эта величина используется в дальнейших расчетах.

Расчет на прогиб

Изгибающий момент для каждой балки вычисляется, исходя из величины линейной нагрузки q, шага укладки балок p и длины перекрываемого пролета L. Так как балки укладываются вдоль короткой стороны, то L = 4,5 м = 450 см (конечно, сами балки длиннее – около 5 м, так как опираются на стены, но шарнирными опорами для них служат именно внутренние края стен).

Искомая величина момента, в таком случае:

My = (q * L2) / 8 = 6 * 4502 / 8 = 151875 кгс * см.

Максимальный момент сопротивления сечения балки можно рассчитать, разделив изгибающий момент на расчетное сопротивление стали – например, марки С235, равное 2150 кгс / см2:

Wy = 151875 / 2150 = 70,6 см3.

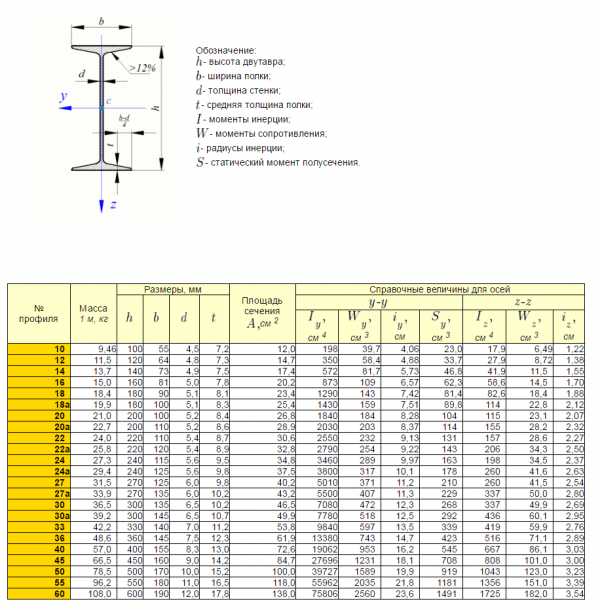

Это полученное значение надо сравнить с величиной момента сопротивления сечения двутавровой балки. Из таблицы ГОСТ 8239-72 видно, что вычисленный показатель  примерно соответствует (с запасом) моменту сопротивления для профиля 14 (81,7 см3). Следовательно, этот номер проката будет удовлетворять требованиям к прочности балок.

Расчет на жесткость

Жесткость балок характеризуется максимальной величиной прогиба при заданных исходных параметрах. В случае распределенной нагрузки прогиб вычисляется по формуле:

f = 5 * q * L4 / (384 * E * Jy), где

  • q – линейная нагрузка на балку;
  • L – длина пролета;
  • E – модуль упругости материала, для стали С235 равный 2,1 * 106 кгс / см2;
  • Jy – минимальный момент инерции для данного профиля.

Для принятых ранее исходных данных, с учетом того, что из расчета на прочность наиболее подходящим профилем оказался № 14, для которого Jy, по табличным значениям ГОСТ, равен 572 см4, можно получить:

f = 2,6 см,

а в относительной мере, с учетом того, что длина пролета 450 см – 1 / 172. Это превышает максимально допустимый прогиб, принятый равным 1 / 250.

Поэтому расчет приходится повторить и вычислить прогиб для другого номера проката. Для № 16, у которого момент инерции равен 873 см4, абсолютный прогиб получается 1,74 см, а относительный – 1 / 256, что является приемлемым.

Итоги расчета

Итак, для помещения размером 4,5 х 6 м каркас потолочного перекрытия из железобетонных плит ПК-12-10-8 с распределенной нагрузкой 600 кгс / м2 может быть устроен из двутавровых балок профиля № 16 стали марки С235, расположенных вдоль короткой стороны с шагом 1 м. Можно рассчитать, что для такого здания понадобится 7 таких балок длиной по 5 м, и, зная массу и цену погонного метра, вычислить общую массу балочного каркаса и его стоимость.

Так, для приведенного примера общее количество погонных метров – 35; масса балочного каркаса из профиля № 16 – 525 кг.

opotolkax.com

Перекрытия по металлическим балкам: варианты, материалы, оборудование

Дата: 22 января 2018

Просмотров: 3179

Коментариев: 0

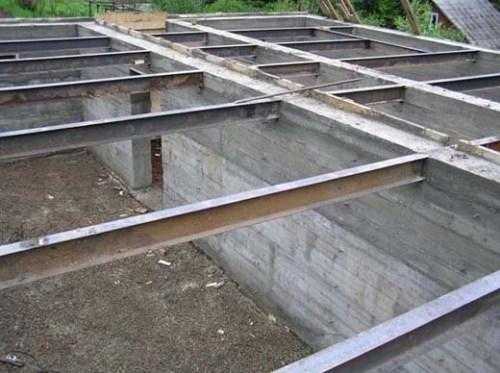

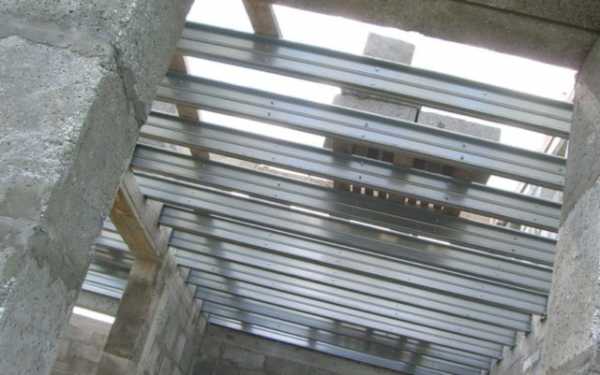

Перекрытие по металлическим балкам


Для устройства прочных перекрытий в возводимых зданиях строители применяют проверенные методы, предусматривающие использование различных строительных материалов. Повышенный запас прочности обеспечивают профили, изготовленные из стального проката. Сооружаемые на их основе перекрытия по металлическим балкам обеспечивают надежность возводимых конструкций и длительный ресурс эксплуатации. Они превосходят конструкции на базе деревянных брусьев по эксплуатационным показателям и способны воспринимать значительные нагрузки. Рассмотрим их детально.

Конструктивные варианты перекрытия по металлическим балкам

На основе стального профиля можно сделать прочное перекрытие, используя различные варианты:

  • перекрытие монолитное по металлическим балкам. Формируется путем заливки бетона в опалубку, дополнительно усиливается арматурной решеткой. Это проверенный на практике вариант, отличающийся комплексом преимуществ. Главные плюсы, привлекающие застройщиков – повышенная прочность бесшовной поверхности и отсутствие неровностей;

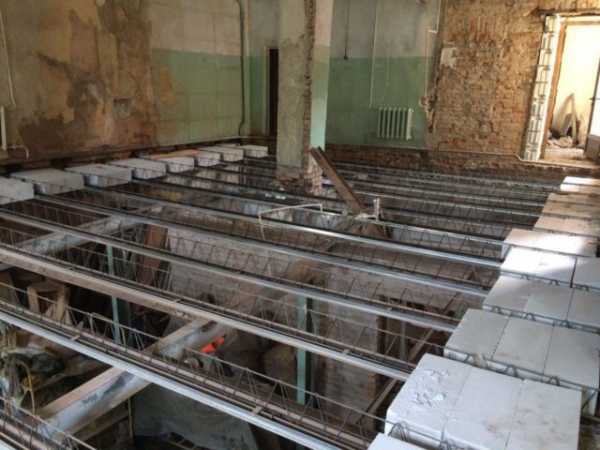

  • монолитно-сборную конструкцию. Для ее обустройства применяются блоки из ячеистого бетона, изготовленные на промышленных предприятиях. Они укладываются краями на поверхность стального профиля. Сооружается теплоизолированные опалубка, производится армирование и заливаются бетонным раствором стыковые участки;
  • составную конструкцию из различных материалов. Могут применяться стандартные панели, деревянные доски, плиты. Элементы основы устанавливаются на несущие стальные балки. Для обеспечения комфортных условий эксплуатации важно утеплить и звукоизолировать сформированную поверхность, а также заделать зазоры между элементами.

В зависимости от финансовых возможностей и наличия материалов, застройщики в равной мере используют указанные варианты.

К качеству и прочности перекрытий в здании любой конструкции предъявляются особенно жесткие требования

Применяемые материалы и оборудование

В качестве несущих балок используют различные виды металлического проката:

  • двутавр номер 16 или 20;
  • швеллер высотой до 20 см;
  • уголок, сваренный в силовой каркас.

Для формирования выбранного конструктивного варианта, помимо несущих элементов, потребуются следующие материалы:

  • бетонная смесь для формирования цельной основы;
  • стандартные блоки из ячеистого бетона для сборно-монолитного варианта;
  • строганные доски или готовые бетонные панели для составной конструкции.

Для усиления применяются арматурные прутки, диаметр которых соответствует результатам выполненных расчетов.

Сооружение опалубки потребует применения следующих стройматериалов:

  • деревянных щитов или влагостойкой фанеры толщиной 2 см и более;
  • полиэтиленовой пленки для гидроизоляции бетонного массива;
  • подпорок из металла или древесины, обеспечивающих устойчивость опалубки.

Для разных типов домов используют как перекрытия по металлическим балкам, так и по деревянным, а также железобетонным

Следует также подготовить оборудование:

  • бетоносмеситель, ускоряющий процесс приготовления рабочего состава;
  • сварочный аппарат, предназначенный для сварки арматурного каркаса.

Специальный инструмент для строительных мероприятий не требуется. Используется набор инструментов, имеющийся в арсенале каждого домашнего умельца.

Достоинства и недостатки перекрытия по металлическим балкам

Конструкция с несущими элементами из стального проката обладает рядом достоинств:

  • повышенной надежностью;
  • высоким запасом прочности;
  • длительным ресурсом эксплуатации;
  • увеличенной несущей способностью.

Применяя металлоконструкции из стального профиля можно перекрывать пролеты увеличенных размеров, правильно подобрав номер используемого проката.

Наряду с преимуществами, имеются и слабые стороны:

  • трудоемкость монтажных работ, связанная с повышенной массой металлоконструкций и необходимостью их транспортировки с помощью специальных устройств;
  • необходимость выполнения сложных инженерных расчетов, подтверждающих нагрузочную способность сооружаемых оснований на основе стальных профилей.

К недостаткам также относится подверженность металла воздействию коррозионных процессов, уменьшающих прочность конструкций. Однако с помощью специальных покрытий можно надежно защитить металл, и обеспечить долговечность металлоконструкций на протяжении всего периода эксплуатации здания.

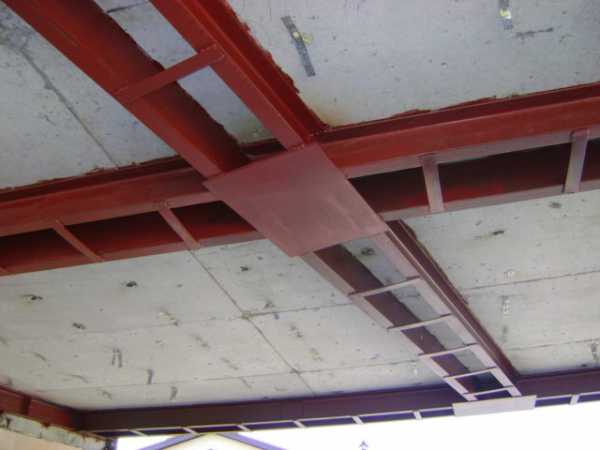

Перекрытия по металлическим балкам очень прочны и надежны

Расчет перекрытия по металлическим балкам

Необходимо ответственно подходить к выполнению расчетов, приняв решение сделать пол или потолок на основе стальных профилей.

При этом необходимо учитывать комплекс факторов:

  • общий вес;
  • нагрузочную способность;
  • площадь формируемой поверхности;
  • расстояние между балками;
  • ширину пролета.

Выбор подходящего номера металлопроката, соответствующего высоте профиля, осуществляется с учетом воспринимаемой нагрузки.

Несущая способность составляет:

  • 0,075 т/м2 – для перекрытий чердачных помещений;
  • 0,150 т/м2 – для цокольной основы и межэтажных оснований.

С возрастанием ширины пролета увеличивается высота стальных балок:

  • прочность при шестиметровом пролете обеспечивает двутавр № 20 с высотой профиля 200 мм;
  • при уменьшенном до 4 м расстоянии между стенами можно использовать двутавр № 16 с высотой 160 мм.

Зная площадь монолитной поверхности, несложно рассчитать потребность в бетоне. Для этого следует умножить площадь на высоту бетонного массива. Имея чертеж арматурной решетки можно вычислить потребность в стальных прутках для усиления основы. Все расчеты производятся на основании предварительно разработанной проектной документации или рабочего эскиза.

Однако есть у них и недостаток – они подвержены коррозии

Перекрытие по двутавровым металлическим балкам – подготовительные работы

На подготовительном этапе выполните следующие мероприятия:

  1. Определитесь с материалом, который предполагается использовать для изготовления перекрытия помещения, а также изучите последовательность действий.
  2. Разработайте рабочий чертеж, предоставляющий полную информацию о конструктивных особенностях перекрытия и сортаментах применяемых материалов.
  3. Выполните расчеты, подтверждающие прочностные характеристики строительной конструкции и необходимый для длительной эксплуатации запас прочности.
  4. Рассчитайте потребность в строительных материалах, оцените объем расходов, а также подготовьте инструменты.
  5. Смонтируйте двутавровые балки, соблюдая интервал между опорными элементами, равный 1–2 м и проконтролируйте правильность установки с помощью уровня.
  6. Соберите по нижнему уровню двутавра щитовую разборную опалубку, используя ламинированную фанеру или строганные доски, обеспечьте отбортовку высотой 15–20 см.
  7. Закрепите деревянные брусья или стальные распорки для обеспечения неподвижности опалубочной конструкции, которая должна выдержать массу бетона.

При монтаже опор устанавливайте деревянные балки по одной штуке на каждый квадратный метр площади, а металлические элементы в 2 раза реже. Применение стоек телескопического типа существенно облегчит работы по фиксации опалубочной конструкции. Закончив подготовительные мероприятия, приступайте к основной работе.

Правильный расчет перекрытия по металлическим балкам очень важен

Монтируем перекрытие монолитное по металлическим балкам

Застройщиков привлекает цельная конструкция, изготовленная из бетона, усиленного арматурной решеткой.

После установки металлических балок, сооружения опалубки и обеспечения ее устойчивости производите работы по формированию монолитной плиты из железобетона по следующему алгоритму:

  1. Проверьте отсутствие щелей в деревянной опалубке и, если необходимо, загерметизируйте их.
  2. Соберите арматурный каркас, применяя металлические прутки с размером сечения 10–12 мм.
  3. Уложите каркас в опалубку, обеспечив постоянный интервал до поверхности будущей бетонной плиты 4–5 см.
  4. Залейте бетонную смесь в опалубку и тщательно уплотните бетонный массив с помощью вибратора.
  5. Не подвергайте твердеющий раствор нагрузкам на протяжении 4 недель и затем демонтируйте опалубку.

Обратите внимание на размер опорной поверхности по периметру плиты, который должен составлять более 150 мм.

Подводим итоги

Перекрытие по двутавровым металлическим балкам обеспечивает повышенный запас прочности. Важно правильно выполнить расчет перекрытия по металлическим балкам и придерживаться технологических рекомендаций. Квалифицированный совет профессионалов поможет при выполнении работ.

pobetony.ru

Монолитное перекрытие по металлическим балкам

Монолитное железобетонное перекрытие, опирающееся на металлические профили – явление далеко не редкое в строительстве. В качестве опор в этом случае выбираются металлически балки с различными профилями: двутавры, швеллеры, квадратные трубы. Среди основных плюсов такого перекрытия можно отметить значительную экономию бетона и арматуры.

Экономия основывается на том, что металлические балки располагаются достаточно близко друг к другу (расстояние между ними обычно не более 2,5 м), что позволяет выполнить перекрытие более тонким (до 50 мм), а арматуру проложить одним слоем. Но есть и недостатки, один из которых – необходимость проведения обработки металлоконструкций специальными составами, повышающими пожаростойкость и защищающими от коррозии, что достаточно дорого. Ниже будет приведена последовательность выбора материалов для перекрытия и его монтажа.

Как сделать монолитное перекрытие по металлическим балкам

Для начала на плане перекрытия необходимо отметить места расположения металлических балок и определить их количество. Если помещение имеет прямоугольную форму, лучше балки устанавливать поперек той стороны, которая длиннее, что сэкономит расход металла: чем короче балки, тем меньше материала уходит на их изготовление, а располагаются они как можно дальше друг от друга. В некоторых случаях можно устанавливать балки и вдоль длинной стены, но такое решение менее рациональное.

Для оптимального подбора характеристик опор и перекрытия необходимо определить нагрузки на балки. К ним относится нагрузка на перекрытие во время эксплуатации, нагрузка от перегородок верхнего этажа (эту нагрузку можно уменьшить, если перегородки возвести прямо над несущими балками), нагрузка от напольного покрытия и от веса самого перекрытия. При нанесении балок на план обычно сразу же задают шаг между ними и их количество, что и является исходными данными. Расстояния между балками принимаются равными. Здесь нужно найти компромисс, поскольку при задании большого количества балок будет наблюдаться повышенный расход бетона и металла, а при больших пролетах – перерасход арматуры и значительное увеличение нагрузок на балки. Для определения «золотой середины» нужно проводить расчеты, для чего существуют несколько вариантов, два из которых и приводятся ниже.

Эти расчеты используются при выполнении двух условий:

  • между балками сохраняется одинаковое расстояние;
  • отношение длины балки к расстоянию до ближайшей балки должно быть больше 2.

Для первого способа расчета исходными данными являются профиль балок, шаг между ними и толщина перекрытия. Это достаточно трудоемкий способ, который требует определенного строительного опыта. Также он может использоваться, если уже есть в наличии балки нужного профиля и именно они и будут использоваться. Итак, после выбора исходных данных собираются все нагрузки на опоры и проводится расчет на прочность и деформацию. Расчет показывает, какое максимальное расстояние между балками можно принимать и какая минимальная толщина перекрытия должна быть. Если полученные результаты отвечают начальным данным, расчет можно считать оконченным, в противном случае он проводится до тех пор, пока результат не будет положительным.

Второй способ расчета ведется от перекрытия. Исходными данными являются толщина монолита и шаг между балками. Далее проводятся расчеты на прочность и деформацию плиты. В процессе проведения расчетов можно менять расстояния между балками, выбирая оптимальный вариант. Последний этап расчетов – определение сечения балки по собранным нагрузкам.

prostostroy.com

Расчет балок перекрытий | ЗАО «Техстройпроект»

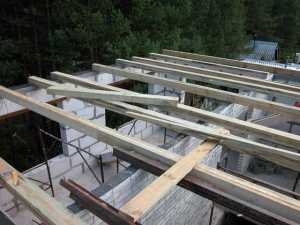

Деревянные балки перекрытий

Деревянные балки перекрытий часто являются наиболее экономичным вариантом. Деревянные балки легки в изготовлении и монтаже, имеют низкую теплопроводность по сравнению со стальными или железобетонными балками. Недостатки деревянных балок — более низкая механическая прочность, требующая больших сечений, низкая пожаростойкость и устойчивость к поражению микроорганизмами и термитами (если они водятся в вашей местности). Поэтому, деревянные балки перекрытий требуется тщательно обрабатывать антисептиками и антипиренами, например ХМ-11 или ХМББ производства фирмы Антисептик (С-Петербург).

Как расчитать необходимое сечение деревянной балки перекрытий?

Оптимальный пролет для деревянных балок — 2,5- 4 метра. Лучшее сечение для деревянной балки — прямоугольное с соотношением высоты к ширине 1,4:1. В стену балки заводят не менее чем на 12 см и гидроизолируют по кругу, кроме торца. Желательно закрепить балку анкером, заделанным в стену.

При выборе сечения балки перекрытия учитывают нагрузку собственного веса, которая для балок междуэтажных перекрытий, как правило стоставляет 190-220 кг/м2, и нагрузку временную (эксплуатационную), её значение принимают равной 200 кг/м2. Балки перекрытия укладывают по короткому сечению пролёта. Шаг монтажа деревянных балок рекомендуется выбирать равным шагу установки стоек каркаса.

Для расчета минимального и оптимального сечения деревянной балки перекрытия можно воспользоваться он-лайн калькулятором Романова для деревянных балок перекрытий

Ниже приведены несколько таблиц, со значениями минимальных сечений деревянных балок для различных нагрузок и длинн пролетов:

Таблица сечений деревянных балок перекрытия в зависимости от пролёта и шага установки, при нагрузке 400кг/м2. — рекомендуется расчитывать именно на эту нагрузку

Если вы не используете утеплитель или не планируете нагружать перекрытия (например, перекрытие необитаемого чердака), то можно использовать таблицу для меньших значений нагрузок деревянных балок перекрытий:

Таблица минимальных сечений деревянных балок перекрытия в зависимости от пролёта и нагрузки, при нагрузках от 150 до 350 кг/м2.

Если вы используете вместо балок прямоугольного сечения круглы бревна, можно пользоваться следующей таблицей:

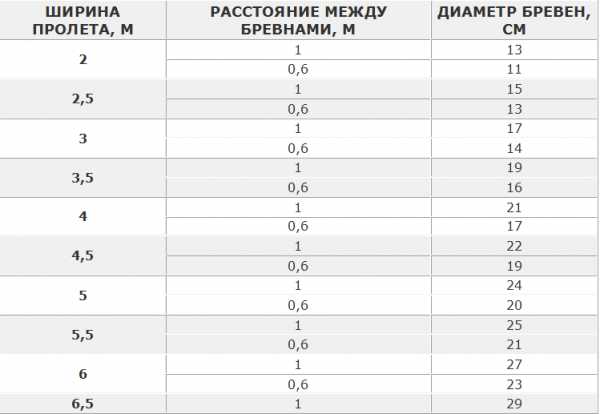

Минимальный допустимый диаметр круглых бревен, используемых в качестве балок междуэтажных перекрытий в зависимости от пролета при нагрузке 400 кг на 1 м2

Если вы хотите перекрыть большие прогоны, то рекомендуем воспользоваться опытом с сайта Околоток.

Стальные (металлические) двутавровые балки перекрытий

Двутавровая металлическая балка перекрытий обладает рядом неоспоримых преимуществ, только при одном недостатке — высокой стоимости. Металлической двутавровой балкой можно перекрыть большие пролеты со значительной нагрузкой, металлическая стальная балка негорюча и устойчива к биологическим воздействиям. Однако, металлическая балка может корродировать при отсутствии защитного покрытия и наличия в помещении агрессивных сред.

Для расчета параметров двутавровой металлической балки можно воспользоваться хорошей программой расчета Beam

Вес одного метра двутавровой балки можно посмотреть в таблице веса двутавровых балок

В большинстве случаев в самодеятельном строительстве при расчетах в вышеуказанной программе или других ей подобных, следует считать, что металлическая балка имеет шарнирные опоры (то есть концы не фиксированы жестко — например, так как в каркасной стальной конструкции). Нагрузку на перекрытие со стальными двутавровыми металлическими балками с учетом собственного веса следует рассчитывать, как 350 (без стяжки) -500 (со стяжкой) кг/м2
Шаг между двутавровыми металлическими балками рекомендуется делать равным 1 метру. В случае экономии возможно увеличение шага между металлическими балками до 1200 мм.

Таблица для выбора номера двутавровой металлической балки при различном шаге и длине прогонов

Железобетонные балки перекрытий

При устройстве железобетонных балок нужно использовать следующие правила (по Владимиру Романову):

  1. Высота железобетонной балки должна быть не менее 1/20 длины проема. Делим длину проема на 20 и получаем минимальную высоту балки. Например при проеме в 4 м высота балки должна быть не менее 0,2 м.
  2. Ширину балки рассчитывают исходя из соотношения 5 к 7 (5 — ширина, 7 — высота).
  3. Армировать балку следует минимум 4 прутками арматуры d12-14 (снизу можно толще) — по два сверху и снизу. Таблицы соотношения длины и массы арматуры различного сечения.
  4. Бетонировать за один раз, без перерывов, чтобы ранее уложенная порция раствора не успела схватиться до укладки новой порции. С бетономешалкой бетонировать балки сподручнее, чем заказывать миксер. Миксер хорош для быстрой заливки больших объемов.

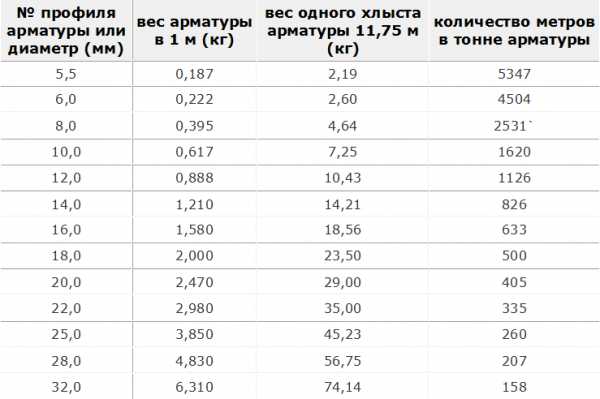

Вес строительной арматуры или сколько метров арматуры в тонне. Вес арматуры длиной 11,75 м. Вес арматуры диаметром от 5,5 до 32 мм.

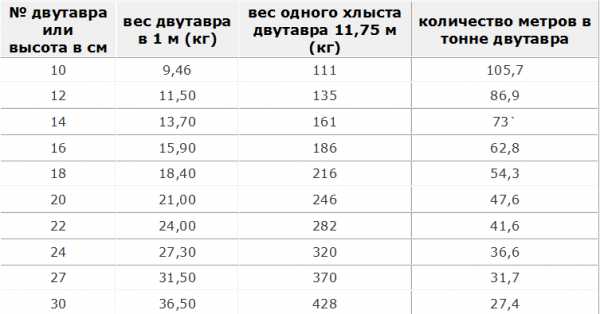

Вес двутавра и количество метров в тонне двутавра



Популярность: 20%

tsp76.ru

плюсы и минусы, расчет металлических балок перекрытия

Такой тип перекрытий отличается своей надежностью, потому что в отличие от деревянного, прочность металлических балок намного выше. А в плане монтажа, разницы практически никакой нет. Ну разве что вес у металлических балок немного больше.

Когда нельзя использовать металлические балки?

Для каждых типов домов, перекрытия можно обустраивать практически из любого материала. Ограничения есть только по сложности конструкции. Не стоит укладывать металлические балки, на небольшие кирпичные строения. Это нецелесообразно с финансовой стороны, да и стены могут треснуть под их весом.

При любом раскладе, если выбор пал металлическую конструкцию, а не на деревянные перекрытия, окончательное решение принимается после рассмотрения всех фактов за и против.

Несколько слов за

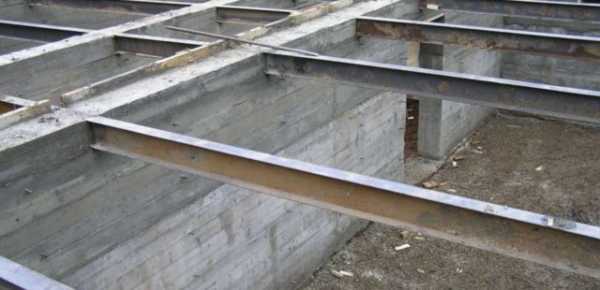

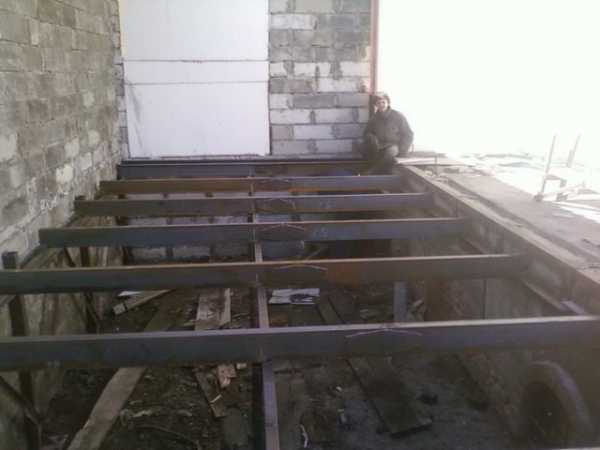

Межэтажные перекрытия по металлическим балкам надежны – это, бесспорно. Их можно использовать в укладке на довольно широкие пролеты (до 24 метров), металл не прогнется и не нарушит конструкцию. Но несмотря на прочность металлических перекрытий, устанавливать балки необходимо на расстоянии друг от друга не более 1 метра. Это регламентированная норма применима и к деревянному перекрытию.

Что говорит против?

Небольшим недостаткам считается сложность выполнения работ. Вес у балок приличный и поднимать их придется краном, да и разрезать их проблематично, поэтому заказывая перекрытия на предприятии, размеры с пролетов снимаются максимально точно. Если вы самостоятельно выполняете все работы и не уверены в расчетах, подумайте лучше о деревянном или плитном перекрытии, потому что даже минимальная ошибка будет дорого стоить.

Еще одним недостатком некоторые называют коррозийность металла. Но с этим можно поспорить. При любом раскладе дел, все металлические элементы при строительстве окрашиваются, а учитывая толщину балок, чтобы перекрытие прогнило насквозь, понадобится не менее 20 лет при условии, что с крыши на них постоянно будет течь вода. А в жилом помещении это просто невозможно.

Расчет балочных перекрытий

Этот пункт при строительстве дома очень важен и главное выбрать металлический прокат с теми показателями, которые больше подойдут для вашего дома. Он должен соответствовать прочностным характеристикам, рассчитываемым по ширине пролета, шага установки и рабочей нагрузки от кровельной конструкции.

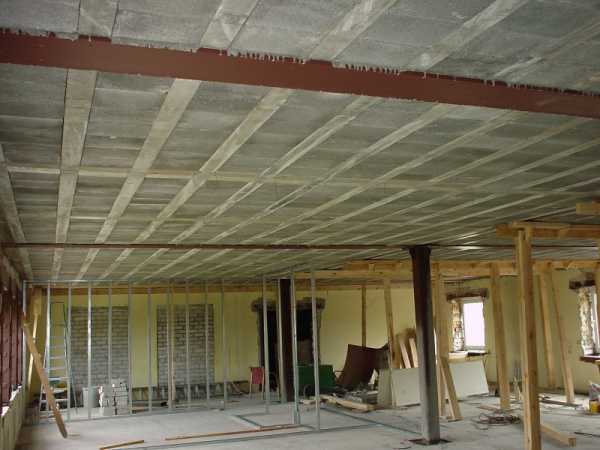

Если крыша будет с мансардным помещением, то показатель полезной нагрузки варьируется в пределах 75 кг на м2. При прокладке межэтажного или цокольного перекрытия эти цифры увеличиваются до – 150 кг на м2. Соответственно и сечение балок должно быть больше. Для накатов применимы как деревянные настилы, так и Ж/Б плиты и вес их также идет в общий зачет. В некоторых случаях допустимо монолитное перекрытие по металлическим балкам, но это сложный процесс выполняемый только строителями.

Если вас не пугает сложность монтажных работ перекрытий по металлоконструкциям, то исполнив задуманное, можно быть уверенным что она прослужит в тандеме с кирпичным домом не одно десятилетие без какого-либо ремонта.

www.dom-iz-kirpicha.ru

Методика расчета несущих конструкций из различных материалов

На балки перекрытия приходится значительная нагрузка, поэтому во избежание чрезмерного прогиба перекрытий и обрушения зданий необходимо выполнять расчет данных несущих конструкций. Балки изготавливаются из деревянного бруса, металлопроката и железобетона. Ниже приводятся простейшие методики расчетов и рекомендации по выбору балок из указанных материалов.

Расчет деревянных балок

Для расчета деревянных балок необходимо знать распределенную нагрузку на перекрытие, длину балок и расстояние между ними. Балки укладываются параллельно короткой стороне здания, распределенная нагрузка выбирается равной 400 кг/кв. метр для межэтажных и 200 кг/кв. метр для чердачных перекрытий. Для примера рассчитаем балки для комнаты размерами 6х4,5 метра, при этом длина балки будет равна около пяти метров, но расчет ведется исходя из расстояния между стенами — 4,5 метра. Расстояние между балками выбираем равным 0,8 метра.

Рассчитываем максимальный изгибающий момент:

М = (q х hхl2) / 8 = 400 х 0,8 х 4,52 / 8 = 810 кгм = 81000 кгсм;

где q — распределенная нагрузка, h — расстояние между балками; l — длина пролета.

Требуемый момент сопротивления балки равен:

W = М / R = 81000 / 142,71 = 567,6 куб. см;

где R — расчетное сопротивление древесины, для сосны равное 14 МПа или 142,71 кгс/кв. см.

Задавая ширину сечения бруса (10 см) определяем высоту балки:

h = √(6W/b) = √(6 х 567,6/10)= 18,5 см;

где h — высота, b — ширина балки. Результаты расчетов показывают, что можно применить брус 10х20 см.

Оптимальное соотношение ширины и высоты балки равняется 1:1,4. Подставляя в формулы разные значения расстояний между балками и их ширины подсчитываем расход материалов и выбираем наиболее экономичный вариант при оптимальном сечении.

Для выбора деревянных балок можно воспользоваться онлайн калькулятором Романова или таблицами, в которых по результатам расчетов приведены наиболее типичные варианты. Подобные материалы можно легко найти в интернете.

Прогиб деревянной балки должен быть менее 1/250 ее длины, для нашего случая 450/250 = 1,8 см. Он рассчитывается по формуле:

f=(5ql4)/(384EI) = 5 х 400 х 4,5 х 4,5 х 4,5 х 4,5 / 384 х 109 х 6666.6667 х 10 — 8 = 3,2 см;

где E — модуль упругости, для древесины равный 109 кгс/м2; I — момент инерции, для балки прямоугольного сечения равный:

I = b x h4 / 12 = 10 х 203 / 12 = 6666.6667 см4.

В данном случае прогиб больше допустимого, поэтому следует выбрать брус большего сечения или уменьшить расстояние между балками и повторить расчеты.

Расчет металлических балок

Методика определения максимального изгибающего момента и момента сопротивления одинакова для балок из любого материала. Металлические балки чаще всего изготавливаются из двутавра. Величину допустимого момента сопротивления для выбранного профиля можно узнать в справочнике по металлопрокату или вычислить на онлайн калькуляторе по геометрическим размерам. Расчеты значительно облегчаются при использовании программ, имеющихся в интернете. В таблице указаны рекомендуемые номера двутавров при распределенной нагрузке 400 кгс/кв. м.

Расстояние между балками (метров)Двутавр при пролете 3 метраДвутавр при пролете 4 метраДвутавр при пролете 6 метров
1000№10№12№20
1100№10№12№20
1200№10№12№20

  • Как обеспечить правильное примыкание крыши к стене дома, читайте в нашей статье.
  • Что представляет собой кровельный аэратор, Вы узнаете из данной публикации.
  • О характеристиках и особенностях конструкции винилового сайдинга Хольцпласт мы рассказываем по этой ссылке.

Расчет железобетонных балок

Заводские балки выбираются по допустимому моменту сопротивления, который указывается в документации. Выбор конструкции монолитных балок затруднен тем, что железобетон является материалом, состоящим из нескольких компонентов и предусмотреть влияние всех факторов на несущую способность балки довольно сложно. Методику расчетов смогут осилить лишь специалисты, изучившие сопромат и имеющие практический опыт.

Общие рекомендации по выбору железобетонных балок сводятся к следующему:

  • Бетон выдерживает значительные нагрузки на сжатие, а арматура — на растяжение, поэтому она устанавливается в растянутой зоне — нижней части балки.
  • Высоту сечения балки выбирают большей 1/20 длины пролета, отношение высоты к ширине сечения — равным 7:5.
  • Диаметр арматуры должен быть 12 мм и более, количество прутков — не менее 4, в нижней части сечения укладывается более толстая арматура (арматура в верхней части нужна, если балка изготавливается на почве и устанавливается на место подъемным краном).
  • Бетонировка должна осуществляться в один прием, следующая порция бетона укладывается до схватывания предыдущей.
  • Выбор балок упрощается при использовании программ, определяющих их сечение и количество арматуры.

Заключение

Приведенные формулы и рекомендации дают представление о методике расчетов и с большинстве случаев пригодны для выбора балок перекрытия. Более сложные методики учитывают все условия работы, при этом производится проверка на устойчивость к нагрузкам, действующим в разных направлениях.

Выбор балок упрощается при использовании программ и онлайн калькуляторов, которые имеются в интернете. Программы делаются людьми, а люди могут допустить ошибки, поэтому перед использованием программ нужно почитать отзывы, написанные пользователями.

okrovle.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
