радиаторы PROFIL COMPACT от VOGEL&NOOT

  • Share this page
  • Обзор моделей
  • Техническая информация
  • Скачать
  • Цвета
  • DOP

Обзор моделей

Радиаторы VOGEL&NOOT соответствуют международным и российским стандартам качества. Все этапы производства радиаторов сертифицированы по стандартам ISO. Данные о тепловой мощности постоянно контролируются и подтверждаются данными независимых международных и отечественных институтов.

Широкий модельный ряд позволяет подобрать радиатор под любые требования. Первая цифра — количество панелей, вторая цифра — количество конвективных решеток.

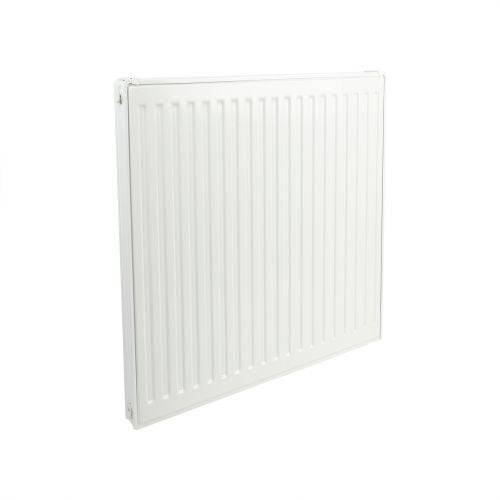

ТИП 10

ТИП 10

одна панель
высота300400500
600
900
длина до 1200 до 2400 до 2600до 1400
глубина46

Шаг: общая длина начинается с 400 мм доступна с шагом в 200 мм, дополнительно 520, 720, 920, 1120 and 1320 мм.

  подключение: 4-х входа подключения ½ дюйма

 испытательное давление: 13 bar

  рабочее давление: 10 bar

  рабочая температура: 110 °C

ТИП 11 K

ТИП 11 K

одна панель с одной конвективной решёткой
высота300
400
500600900
длинадо 2400до 2600до 2000
глубина61

Шаг: общая длина начинается с 400 мм доступна с шагом в 200 мм, дополнительно 520, 720, 920, 1120 and 1320 мм

  подключение: 4-х входа подключения ½ дюйма

  испытательное давление: 13 bar

  рабочее давление: 10 bar

  рабочая температура: 110 °C

ТИП 21 K-S

ТИП 21 K-S

две панели с одной конвективной решёткой
Высота300400500600900
длинадо 2400до 3000до 2000
Глубина80

Шаг: общая длина начинается с 400 мм доступна с шагом в 200 мм, дополнительно 520, 720, 920, 1120 and 1320 мм

  подключение: 4-х входа подключения ½ дюйма

  испытательное давление: 13 bar

  рабочее давление: 10 bar

  рабочая температура: 110 °C

ТИП 22 K

ТИП 22 K

2 панели с двумя конвективными решётками
Высота300400500600
900
длинадо 3000
до 2000
Глубина105

Шаг: общая длина начинается с 400 мм доступна с шагом в 200 мм, дополнительно 520, 720, 920, 1120 and 1320 мм

  подключение: 4-х входа подключения ½ дюйма
  испытательное давление: 13 bar

  рабочее давление: 10 bar

  рабочая температура: 110 °C

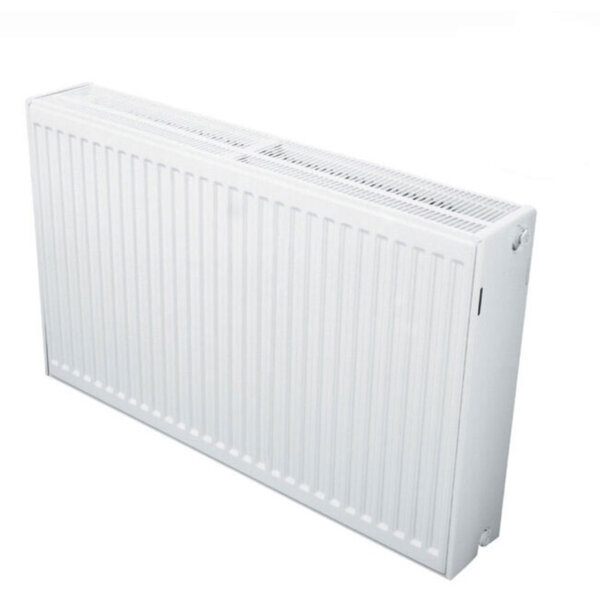

ТИП 33 K

ТИП 33 K

3 панели с тремя конвективными решётками
Высота300400500600900
длинадо 3000до 2200до 2000
Глубина166

Шаг: общая длина начинается с 400 мм доступна с шагом в 200 мм, дополнительно 520, 720, 920, 1120 and 1320 мм

  подключение: 4-х входа подключения ½ дюйма

  испытательное давление: 13 bar

  рабочее давление: 10 bar

  рабочая температура: 110 °C

Техническая информация

Радиаторы с боковым подключением могут использоваться как в однотрубной, так и в двухтрубной системе отопления. «

  подача

  возврат

  заглушка

  воздухоотводчик

  слив

A) Подключение с одной стороны
B) Диагональное подключение
C) Подключение снизу. Возможно снижение мощности.

  подача

  возврат

  заглушка

  воздухоотводчик

  слив

Скачать

Здесь вы можете скачать все соответствующие материалы в различных файловых форматах.

Цвета

Возможна окраска радиаторов в различные цвета по каталогам RAL и VHF.

  • Эдельвейс
  • Пергамон
  • Жасмин
  • Натура
  • Багамы бежевый
  • Банан
  • Манхэттен
  • Магнолия

color name color code

Цвет на экране монитора может отличаться от реального цвета радиатора по причине особенностей цветопередачи мониторов.

Вы можете уточнить оттенок цвета у дилеров VOGEL&NOOT.

  • фарфорово-голубой
  • электрический голубой
  • лимонное свечение
  • кисло-зеленый
  • Желто-пастельный
  • жемчужно-золотой
  • лиловый туман
  • мистический жемчуг

color name color code

Цвет на экране монитора может отличаться от реального цвета радиатора по причине особенностей цветопередачи мониторов. Вы можете уточнить оттенок цвета у дилеров VOGEL&NOOT.

  • Бежевый
  • Жемчужно-белый
  • Огненно-красный
  • Рубиновый
  • Винно-красный
  • Ультрамариновый
  • Серовато-синий
  • Бледно-зеленый
  • Серебристо-серый
  • Синевато-серый
  • Антрацитно-серый
  • Серо-графитовый
  • Каменисто-серый
  • Светло-серый
  • Дымчато серый
  • Туманно серый
  • Шоколадный
  • Кремово-белый
  • Серовато-белый
  • Белый
  • Снежно-белый
  • Густо-черный
  • Черный
  • Какао
  • Капучино

color name color code

Цвет на экране монитора может отличаться от реального цвета радиатора по причине особенностей цветопередачи мониторов. Вы можете уточнить оттенок цвета у дилеров VOGEL&NOOT.

  • бежевый жемчуг
  • серый алюминий
  • белый алюминий
  • серый нержавеющей стали

color name color code

Цвет на экране монитора может отличаться от реального цвета радиатора по причине особенностей цветопередачи мониторов. Вы можете уточнить оттенок цвета у дилеров VOGEL&NOOT.

Маркировка CE и «ДЕКЛАРАЦИЯ ХАРАКТЕРИСТИК КАЧЕСТВА, Декларация о рабочих характеристиках строительной продукции, декларация качественных характеристик» (DoP)

Согласно регламенту ЕС «О строительных изделиях» продукция, используемая в строительстве, включая радиаторы и конвекторы без встроенного нагревательного элемента, должна получить маркировку СЕна основании согласованныхтоварных стандартов EN442, и иметь «ДЕКЛАРАЦИЯ ХАРАКТЕРИСТИК КАЧЕСТВА, Декларация о рабочих характеристиках строительной продукции, декларация качественных характеристик» (DoP). Маркировка СЕ означает, что каждое отдельное изделие изготовлено в соответствии с требованиями технологического процесса для данного типа продукции, установленного нормами в отношении его производства, проверки и поставки. Регламентвступилвюридическуюсилу 1 июля 2013 г.

Продукция компании RettigICCимеет маркировкуCE.«ДЕКЛАРАЦИЯ ХАРАКТЕРИСТИК КАЧЕСТВА, Декларация о рабочих характеристиках строительной продукции, декларация качественных характеристик», сделаннаяRettigICC, а также документыc детальнойинформацией о рабочих характеристиках отдельных изделий (см. приложения M и D) предоставляются в соответствии с положениями регламента «О строительных изделиях» (см. прилагаемую Декларацию о рабочих характеристиках RICCв ее последней редакции и документы, на которые она ссылается).

  • Панельные Радиаторы
  • Дизайн-радиаторы
  • Напольные конвекторы
  • Трубчатые радиаторы

Многофункциональные вентильные радиаторы от VOGEL&NOOT

  • Share this page
  • Модельный ряд
  • Техническая информация
  • Скачать
  • Цвета
  • DOP

Модельный ряд

Радиаторы, производимые VOGEL&NOOT, соответствуют множеству международным признанным стандартам качества и производственным процессам, также сертифицированы ISO на всех этапах производства. Более того, качество и данные о производительности радиаторов VOGEL&NOOT постоянно перепроверяются и подтверждаются аккредитованными Европейскими институтами.

Вариации размеров и различных исполнений учитывают количество греющих панелей и конвективных решёток выражаемые в широком диапазоне моделей, подходящих для различных требований.

Тип 11 KV

Тип 11 KV

одна панель с одной конвективной решёткой
Высота300400500600900
Длинадо 2400до 2600до 2000
Глубина61

Шаг: общая длина начинается с 400 мм доступна с шагом в 200 мм, дополнительно 520, 720, 920, 1120 and 1320 мм.

  Подключение: 4 внутренних входа G ½, и 2 наружных входа G ¾ снизу справа (слева – по запросу)

  Испытательное давление: 13 бар

  Максимальное рабочее давление: 10 бар

  Максимальная рабочая температура: 110 °C

ТИП 21 KV-S

ТИП 21 KV-S


две панели с одной конвективной решёткой
Высота300400500600900
длинадо 2400до 3000до 2000
Глубина80

Шаг: общая длина начинается с 400 мм доступна с шагом в 200 мм, дополнительно 520, 720, 920, 1120 and 1320 мм.

  Подключение: 4 внутренних входа G ½, и 2 наружных входа G ¾ снизу справа (слева – по запросу)

  Испытательное давление 13 бар

  Максимальное рабочее давление: 10 бар

  Максимальная рабочая температура: 110 °C

ТИП 22 KV

ТИП 22 KV

2 греющие панели с 2-мя конвективными решётками
Высота300400500600900
Длинадо 3000до 2000
Глубина105

Шаг: общая длина начинается с 400 мм доступна с шагом в 200 мм, дополнительно 520, 720, 920, 1120 and 1320 мм.

  Подключение: 4 внутренних входа G ½, и 2 наружных входа G ¾ снизу справа (слева – по запросу)

  Испытательное давление: 13 бар

  Максимальное рабочее давление: 10 бар

  Максимальная рабочая температура: 110 °C

ТИП 33 KV

ТИП 33 KV

3 греющие панели с тремя конвективными решетками
Высота300400500600900
Длинадо 3000до 2200до 2000
Глубина166

Шаг: общая длина начинается с 400 мм доступна с шагом в 200 мм, дополнительно 520, 720, 920, 1120 and 1320 мм.

  Подключение: 4 внутренних входа G ½, и 2 наружных входа G ¾ снизу справа (слева – по запросу)

  Испытательное давление: 13 бар

  Максимальное рабочее давление: 10 бар

  Максимальная рабочая температура: 110 °C

Техническая информация

МНОГОФУНКЦИОНАЛЬНЫЙ ВЕНТИЛЬНЫЙ РАДИАТОР со встроенным термостатическим вентилем подходит для двухтрубной системы отопления. В однотрубных системах данный тип приборов можно использовать при установке специального узла подключения. Также радиаторы с данным типом подключения можно подключить через боковые патрубки.

Радиаторы поставляются готовыми для монтажа в 2-х трубной системе отопления, предустановленными на заводе настройками kv втроенного термостатического вентиля. Значение Kv подобрано под типоразмер прибора.

Для центрального отопления с большой разницей температуры подачи и возврата термостатический вентиль с бесступенчатой настройкой доступен по требованию.

A) Подключение с одной стороны
B) Подключение с 2-х сторон
C) Подключение сверху (Внимание: снижение производительности)
D) Подключение с одной стороны

  Подача

  Возврат

  заглушка

  Воздухоотводчик

  слив



Также возможно изменить предустановленное значение термостатического вентиля, когда оборудование используется под давлением.

Инструкции по настройке:
Вентильные радиаторы VOGEL&NOOT изготовлены на заводе в соответствии с 2-х трубной системой отопления. Каждый индивидуальный радиатор снабжён соответствующим термостатическим вентилем с предустановленным значением kv , подходящим для выходной мощности радиатора. Предустановленное значение kv также помечено цветом фронтальной части.

Обратите внимание: в случае необходимости настройки термостатического вентиля, его предустановленное значение kv может быть изменено на желаемое.

Радиаторы поставляются с защитными колпачками. После снятия защитного колпачка (позиция А) следующие термостатические головки могут быть установлены на встроенный вентиль (позиция В): “RA 2000”, “RAW” фирмы Danfoss, “VK” фирмы Heimeier, “D” фирмы Herz, “thera DA” фирмы MNG and “UNI XD” фирмы Oventrop.

В однотрубной системе отопления настройка встроенного термостатического вентиля установлена на  N.

Радиаторы поставляются с защитными колпачками. После снятия защитного колпачка (позиция А) следующие термостатические головки могут быть установлены на встроенный вентиль (позиция В): “RA 2000”, “RAW” фирмы Danfoss, “VK” фирмы Heimeier, “D” фирмы Herz, “thera DA” фирмы MNG and “UNI XD” фирмы Oventrop.

Внимание: Во время установки позаботьтесь о том чтобы элемент возврата (2) был установлен на возврате теплоносителя, а элемент подачи (1) на подаче теплоносителя. Изменение положения встроенного термостатического вентиля с правой стороны на левую может быть легко сделано в любое время.

Скачать

Здесь вы можете скачать все соответствующие материалы в различных файловых форматах.

Цвета

Наши многофункциональные вентильные радиаторы доступны в 45 различных цветах.

  • Эдельвейс
  • Пергамон
  • Жасмин
  • Натура
  • Багамы бежевый
  • Банан
  • Манхэттен
  • Магнолия

color name color code

Цвет на экране монитора может отличаться от реального цвета радиатора по причине особенностей цветопередачи мониторов. Вы можете уточнить оттенок цвета у дилеров VOGEL&NOOT.

  • фарфорово-голубой
  • электрический голубой
  • лимонное свечение
  • кисло-зеленый
  • Желто-пастельный
  • жемчужно-золотой
  • лиловый туман
  • мистический жемчуг

color name color code

Цвет на экране монитора может отличаться от реального цвета радиатора по причине особенностей цветопередачи мониторов. Вы можете уточнить оттенок цвета у дилеров VOGEL&NOOT.

  • Бежевый
  • Жемчужно-белый
  • Огненно-красный
  • Рубиновый
  • Винно-красный
  • Ультрамариновый
  • Серовато-синий
  • Бледно-зеленый
  • Серебристо-серый
  • Синевато-серый
  • Антрацитно-серый
  • Серо-графитовый
  • Каменисто-серый
  • Светло-серый
  • Дымчато серый
  • Туманно серый
  • Шоколадный
  • Кремово-белый
  • Серовато-белый
  • Белый
  • Снежно-белый
  • Густо-черный
  • Черный
  • Какао
  • Капучино

color name color code

Цвет на экране монитора может отличаться от реального цвета радиатора по причине особенностей цветопередачи мониторов. Вы можете уточнить оттенок цвета у дилеров VOGEL&NOOT.

  • бежевый жемчуг
  • серый алюминий
  • белый алюминий
  • серый нержавеющей стали

color name color code

Цвет на экране монитора может отличаться от реального цвета радиатора по причине особенностей цветопередачи мониторов. Вы можете уточнить оттенок цвета у дилеров VOGEL&NOOT.

Маркировка CE и «ДЕКЛАРАЦИЯ ХАРАКТЕРИСТИК КАЧЕСТВА, Декларация о рабочих характеристиках строительной продукции, декларация качественных характеристик» (DoP)

Согласно регламенту ЕС «О строительных изделиях» продукция, используемая в строительстве, включая радиаторы и конвекторы без встроенного нагревательного элемента, должна получить маркировку СЕна основании согласованныхтоварных стандартов EN442, и иметь «ДЕКЛАРАЦИЯ ХАРАКТЕРИСТИК КАЧЕСТВА, Декларация о рабочих характеристиках строительной продукции, декларация качественных характеристик» (DoP). Маркировка СЕ означает, что каждое отдельное изделие изготовлено в соответствии с требованиями технологического процесса для данного типа продукции, установленного нормами в отношении его производства, проверки и поставки. Регламентвступилвюридическуюсилу 1 июля 2013 г.

Продукция компании RettigICCимеет маркировкуCE.«ДЕКЛАРАЦИЯ ХАРАКТЕРИСТИК КАЧЕСТВА, Декларация о рабочих характеристиках строительной продукции, декларация качественных характеристик», сделаннаяRettigICC, а также документыc детальнойинформацией о рабочих характеристиках отдельных изделий (см. приложения M и D) предоставляются в соответствии с положениями регламента «О строительных изделиях» (см. прилагаемую Декларацию о рабочих характеристиках RICCв ее последней редакции и документы, на которые она ссылается).

  • Панельные Радиаторы
  • Дизайн-радиаторы
  • Напольные конвекторы
  • Трубчатые радиаторы

Компактные радиаторы VOGEL&NOOT

  • Калькулятор тепловой мощности
  • Обзор моделей
  • Техническая информация
  • загрузок
  • Цвета
  • Аксессуары
  • ДОП

Обзор моделей

Радиаторы производства VOGEL&NOOT соответствуют многочисленным международно признанным стандартам качества, а производственные процессы на всех производственных площадках сертифицированы по стандарту ISO. Кроме того, данные о качестве и производительности панельных радиаторов VOGEL&NOOT постоянно проверяются и подтверждаются аккредитованными европейскими институтами.

Различные размеры и различные конструкции, касающиеся количества слоев и конвекционных листов, позволяют создать широкий спектр моделей, подходящих для различных требований.


однослойный

Высота 300 400 500 600 900
Длина   до 1200   до 2400  до 2600 до 1400
Глубина 46

Ступени: вся общая длина, начиная с 400 мм, доступна с шагом 200 мм, дополнительно 520, 720, 920, 1120 и 1320 мм

Соединения: 5 9000 4 x внутренняя резьба G 021/2 Испытательное избыточное давление: 13 бар

Макс. положительное рабочее давление: 10 бар

  Макс. рабочая температура: 110 °C

однослойный с одним конвекционным листом

Высота 300 400 500 600 900
Длина до 2400 до 2600 до 2000
Глубина 61

Ступени: вся общая длина, начиная с 400 мм, доступна с шагом 200 мм, дополнительно 520, 720, 920, 1120 и 1320 мм

давление: 13 бар

Макс. избыточное рабочее давление: 10 бар

Макс. рабочая температура: 110 °C



двухслойный с одним конвекционным листом

Высота 300 400 500 600 900
Длина до 2400 до 3000 до 2000
Глубина 80

Ступени: вся общая длина от 400 мм доступна с шагом 200 мм, дополнительно 520, 720, 920, 1120 и 1320 мм

Соединения: 4 x внутренняя резьба G 1/2

Испытательное избыточное давление: 13 бар

Макс. избыточное рабочее давление: 10 бар

Макс. рабочая температура: 110 °C


двухслойный с двумя конвекционными листами

Высота 300 400 500 600 900
Длина до 3000
до 2000
Глубина 105

Ступени: вся общая длина начиная с 400 мм доступна с шагом 200 мм, дополнительно 520, 720, 920, 1120 и 1320 мм

  Испытательное избыточное давление: 13 бар

  Макс. положительное рабочее давление: 10 бар

  Макс. рабочая температура: 110 °C



трехслойный с тремя конвекционными листами

Высота 300 400 500 600 900
Длина до 3000 до 2200 до 2000 г.
Глубина 166

Ступени: вся общая длина, начиная с 400 мм, доступна с шагом 200 мм, дополнительно 520, 720, 920, 1120 и 1320 мм

Соединения: 5 9000 4 x внутренняя резьба G 021/2 Испытательное избыточное давление: 13 бар

Макс. избыточное рабочее давление: 10 бар

Макс. рабочая температура: 110 °C

Техническая информация

Компактные радиаторы  могут быть легко переоборудованы для однотрубного подключения при условии использования четырехходовых клапанов с перепускной трубой.

Поток Вентиляционная пробка
Возврат Сливная пробка
Заглушка

A) Одностороннее подключение
B) Подключение с обеих сторон
C) Connection on top (Warning: Lower performance)



  Flow

  Return

  Blank plug

  Vent plug

  Drain plug

Загрузки

Здесь вы можете загрузить все необходимые данные в различных форматах файлов.

DXF/DWG

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ И ИНСТРУМЕНТЫ

Цвета

Наши компактные радиаторы доступны в 71 различном цвете.

  • RAL9016 Белый трафик
  • RAL 9010 Чисто белый
  • RAL 9001 кремовый белый
  • РАЛ 250-2 Лимонное свечение
  • RAL 1023 Желтый трафик
  • RAL 1012 Лимон желтый
  • RAL 1004 Золотисто-желтый
  • RAL 1027 Карри
  • RAL 6034 Пастельный бирюзовый
  • RAL 5014 Пастельный БирюзовыйГолубиный
  • RAL 5009 Лазурно-голубой
  • RAL 5015 Голубое небо
  • RAL 5017 Синий трафик
  • RAL 5022 Ночной синий
  • RAL 5002 Ультрамарин Синий
  • RAL 5001 Зеленый, голубой
  • RAL 9005 угольно-черный
  • RAL 7021 черный серый
  • RAL 1033 Георгин желтый
  • РАЛ 2003 Пастельный оранжевый
  • РАЛ 2004 Чистый апельсин
  • RAL 3000 Пламя Красное
  • RAL 3005 Красное вино
  • RAL 4002 красный фиолетовый
  • RAL 4007 Фиолетовый Фиолетовый
  • RAL 4008 Сигнал фиолетовый
  • RAL 290 70 20 Лиловая дымка
  • RAL 290 40 45 Мистический фиолетовый
  • RAL 4009 Пастельно-фиолетовый
  • RAL 3015 Светло-розовый
  • RAL 3014 Античный розовый
  • RAL 6019 Пастельно-зеленый
  • РАЛ 120 80 60 Современный зеленый
  • РАЛ 120 70 70 E-зеленый
  • RAL 150 60 60 Зеленое яблоко
  • RAL 6033 Мятно-бирюзовый
  • RAL 6004 Цвет морской волны
  • RAL 8017 Шоколадно-коричневый
  • RAL 8019 Серо-коричневый
  • РАЛ 040 80 05 Белый кофе
  • RAL 7035 Светло-серый
  • RAL 7040 Окно Серое
  • RAL 7001 Серебристо-серый
  • RAL 7037 Пыльный серый
  • RAL 7030 Каменный серый
  • RAL 7013 коричневый серый
  • RAL 7015 Сланцево-серый
  • RAL 7016 Антрацитово-серый
  • RAL 7024 графитовый серый
  • RAL 9006 Белый алюминий
  • RAL 9007 Серый алюминий

Показанные здесь цвета не являются обязательными. Цветовые вариации возможны по техническим причинам печати. Другие цвета доступны по запросу!

  • S0075 Жасмин
  • S0091 Пергамон
  • S0094 Натура
  • S0087 Багамский бежевый
  • S0084 Анемон
  • S0077 Магнолия
  • S0164 Банан
  • S0088 Манхэттен

Показанные здесь цвета не являются обязательными. Цветовые вариации возможны по техническим причинам печати. Другие цвета доступны по запросу!

  • S0145 крем белый
  • S0142 Белый Текстурированный
  • S0141 Черный текстурированный
  • S0147 Анодный коричневый
  • S0148 Анодный черный
  • S0149 Анодная Натура
  • S0201 Металл алюминий
  • S0102 Металлический серый
  • S0146 Анодная бронза
  • S0104 Металл Черный
  • S0144 коричневый серый
  • S0143 Светло-серый

Показанные здесь цвета не являются обязательными. Цветовые вариации возможны по техническим причинам печати. Другие цвета доступны по запросу!

Аксессуары

Ознакомьтесь с нашим широким ассортиментом аксессуаров для панельных радиаторов.

Маркировка СЕ и декларация о характеристиках (DoP)

Регламент Европейского Союза о строительных изделиях требует, чтобы строительные изделия, включая радиаторы и конвекторы без встроенного источника тепла, были маркированы знаком СЕ в соответствии с соответствующими согласованными стандартами на продукцию EN 442 и Декларация о производительности (DoP). Маркировка CE означает, что каждый продукт соответствует требованиям производственного процесса продукта в соответствии с положениями об изготовлении, тестировании и доставке. Постановление вступило в силу 1 июля 2013 года.

Продукция Rettig ICC имеет маркировку CE, а Декларация характеристик Rettig ICC и ее справочные документы, Приложения D и Приложения M, описывающие подробные характеристики продукции, доступны в соответствии с Регламентом по строительным материалам. См. прилагаемый текущий DoP RICC и файлы связанных документов.


VDI-DATASET

Загрузите наш новый VDI-Dataset «Радиаторы и вентиляторные конвекторы» с портала BDH.

Портал BDH

Новый калькулятор тепловой мощности

Попробуйте наш новый калькулятор тепловой мощности прямо сейчас!

Попробуйте сейчас

Другие продукты VOGEL&NOOT

  • УЛОУ-Э2
  • Радиаторы колонные
  • Системы поверхностного отопления
  • Дымоходы и дымоходы

Радиаторы Vogel & Noot | Форумы DIYnot

мравант
