Алюминиевые радиаторы Tianrun

ГлавнаяРАДИАТОРЫTianrun Алюминиевые радиаторы Tianrun

Алюминиевые радиаторы предназначены для эксплуатации в автономных системах отопления, так как только в автономной системе отопления есть возможность контролировать химический состав теплоносителя и удалять из системы различный мусор и шлам. При эксплуатации алюминиевых радиаторов отопления важным показателем теплоносителя является кислотно‐щелочной баланса (pH). Давление теплоносителя в автономных системах отопления невелико и, как правило, не влияет на эксплуатацию алюминиевого радиатора.
В центральной системе отопления практически невозможно поддерживать стабильный химический состав теплоносителя и отсеивать различный мусор и шлам.
Давление теплоносителя нестабильно и опасно гидравлическими ударами, которые, как правило, разрушают не только сам радиатор, но и многие узлы системы отопления.
При эксплуатации алюминиевых радиаторов

отопления в центральной системе отопления возникает риск преждевременного выхода радиатора из строя. Радиатор может подвергаться преждевременной коррозии или получить значительные повреждения в результате избыточного давления.
При классическом производстве литых алюминиевых радиаторов отопления возникала необходимость закрыть технологическое отверстие в нижнем горизонтальном коллекторе. Сегодня это проблему решают с помощью электросварки. Заранее отлитую алюминиевую заглушку приваривают электросваркой к алюминиевой секции. Данная технология упрощала и ускоряла производства алюминиевых радиаторов отопления и в первую очередь была направлена на получения экономического эффекта.

НЕДОСТАТКИ КОНСТРУКЦИИ С ПРИВАРЕННОЙ АЛЮМИНИЕВОЙ ЗАГЛУШКОЙ:

  • Высокая температура при сварке изменяет химический состав алюминиевого сплава и ослабляет его физико‐химические свойства. Возникает высокая вероятность нарушения герметичности секции при эксплуатации на сварочном шве.
  • Образуется «карман», в который в процессе эксплуатации попадает и накапливается различный мусор и шлам и как следствие возникает подшламовая коррозия.
  • «Карман» ухудшает гидравлические характеристики радиатора.
  • Для сезонной промывки радиатора необходим его демонтаж из системы отопления.

Завод TIANRUN предлагает инновационное запатентованное техническое решение при производстве литых алюминиевых радиаторов отопления.
Накопленный опыт при производстве литых алюминиевых радиаторов отопления позволил нам найти инновационное техническое решение. Мы полностью отказались от электросварки и внедрили механическую конструкцию со стальной заглушкой.
В качестве уплотнительной прокладки мы используем, высококачественную силиконовую резину. Прокладка устойчива к высоким температурам и к различным по химическому составу теплоносителям включая антифризы для систем отопления.

ПРИИМУЩЕСТВА КОНСТРУКЦИИ С ИСПОЛЬЗОВАНИЕМ СТАЛЬНОЙ ЗАГЛУШКИ:
Отсутствие «кармана» сборника шлама и различного мусора в системе отопления. Нет возникновения подшламовой коррозии.

  • Возможность сезонной промывки секций радиатора без демонтажа из системы отопления.
  • Возможность нижнего подключения радиатора к системе отопления.
  • Отличные гидравлические характеристики.
  • Нет ослабления алюминиевого сплава электросваркой.
  • Надежность и долговечность.

Наша ИННОВАЦИОННАЯ конструкция имеет международный патент и направлена на повышение надежности и долговечности алюминиевого радиатора отопления.

Биметаллические и алюминиевые секционные радиаторы отопления TIANRUN (RONDO и POLO) (Россия).

Биметаллические и алюминиевые радиаторы «TIANRUN» (Великобритания)

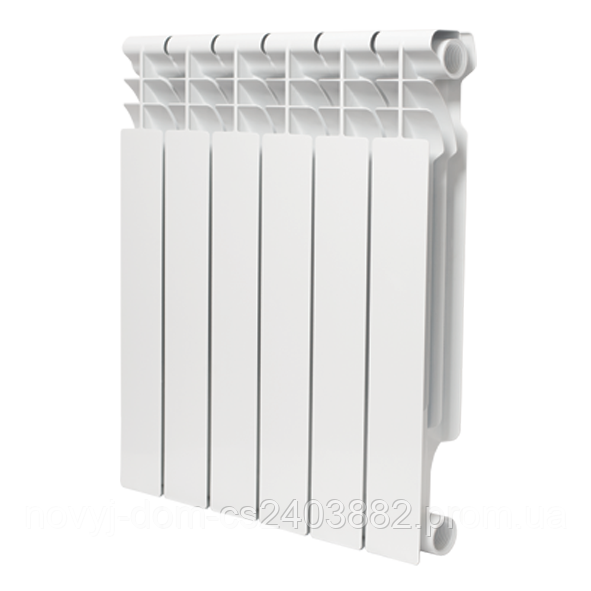

Биметаллические радиаторы «TIANRUN RONDO» это новый биметаллический секционный радиатор отопления, разработанный по заказу TIANRUN Group (UK) LTD (Великобритания). Прибор создан с учетом самых передовых технологий в сфере производства отопительного оборудования. Особое внимание уделено высокой прочности и коррозионной стойкости радиатора, что является важнейшим условием его эксплуатации в системах центрального отопления России и стран СНГ. предназначены для применения в системах водяного отопления жилых, промышленных и общественных зданиях. Радиаторы могут использоваться как для автономных систем отопления, так и для систем центрального отопления, в том числе многоэтажных высотных зданий. В качестве теплоносителя могут использоваться незамерзающие жидкости.

НАДЕЖНОСТЬ
Надежность достигается особой конструкцией секции радиатора, в которой для исключения контакта теплоносителя с алюминиевым корпусом был использован стальной закладной элемент. Эта технология позволила получить прибор, максимально устойчивый к воздействию агрессивной среды, особенно характерной для центральных систем отопления.
Отдельные секции радиатора соединены между собой в единую конструкцию с помощью стальных ниппелей, выполненных методом холодной ковки с последующим антикоррозийным покрытием. В качестве межсекционных прокладок использованы уплотнительные кольца из термостойкого, химически устойчивого силикона. Использованные при создании прибора передовые методы позволяют добиться герметичности и долговечности межсекционных соединений радиатора, а также простоты перегруппировки секций в зависимости от потребности.


ПОКРАСКА
Покраска секций радиаторов осуществляется в несколько этапов: предварительная подготовка поверхности перед окрашиванием, сам процесс окрашивания и последующая высокотемпературная сушка.
Эмалевое покрытие обладает превосходной адгезией к металлу, обладает повышенной устойчивостью к внешним воздействиям и сохраняет свой первоначальный цвет на протяжении всего срока эксплуатации.В процессе окраски используются только высококачественные экологически чистые эмали белого цвета RAL 9010.
ТЕРМОДИНАМИЧНОСТЬ
Биметаллический радиатор RONDO характеризуется увеличенной теплоотдачей, что подтверждается результатами проведенных испытаний. Высокая теплоотдача достигается за счет заливки стального вертикального и горизонтального канала алюминиевым сплавом под высоким давлением.
Данная технология литья позволяет исключить образование воздушных карманов между сталью и алюминием в процессе отливки секций и, как следствие, дает возможность получить высокий теплообмен между теплоносителем и окружающей средой.

ГАРАНТИЯ
Гарантийный срок эксплуатации радиатора отопления — не менее 15 лет, при условии использования оригинальных комплектующих и соблюдении правил монтажа и эксплуатации отопительных приборов согласно требованиям СНиП 2.04.05-91 и СНиП 3.05.01-85 «Внутренние санитарно-технические системы».

Условия эксплуатации:

рабочее давление до 4,0 МПа (40 бар)
испытательное давлениедо 6,0 МПа (60 бар)
температура теплоносителя до 130 °C
водородный показатель рН от 6,5 до 9
МодельГабаритные размеры секции, ммМежосевое расстояние, ммВес секции, кгМощность секции, Вт. При Т=70оСЦена, руб/сек.

Глубина

Высота

Ширина


Rondo 150120237

72

150

1.18

95

400
Rondo 30078-88370 75 300 1. 36 135430
Rondo 50078-88570 75 500 2.03
180
450

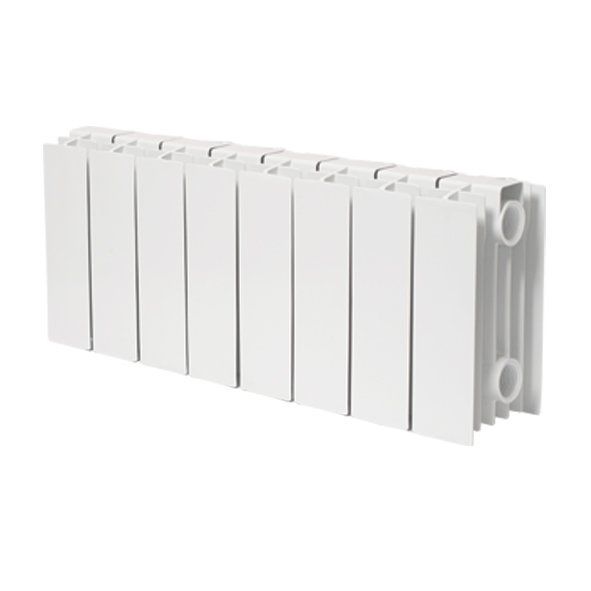

Примечание: Радиаторы Rondo-150 могут устанавливаться на ножки с регулируемой высотой! Цена 1 ножки 380 руб.

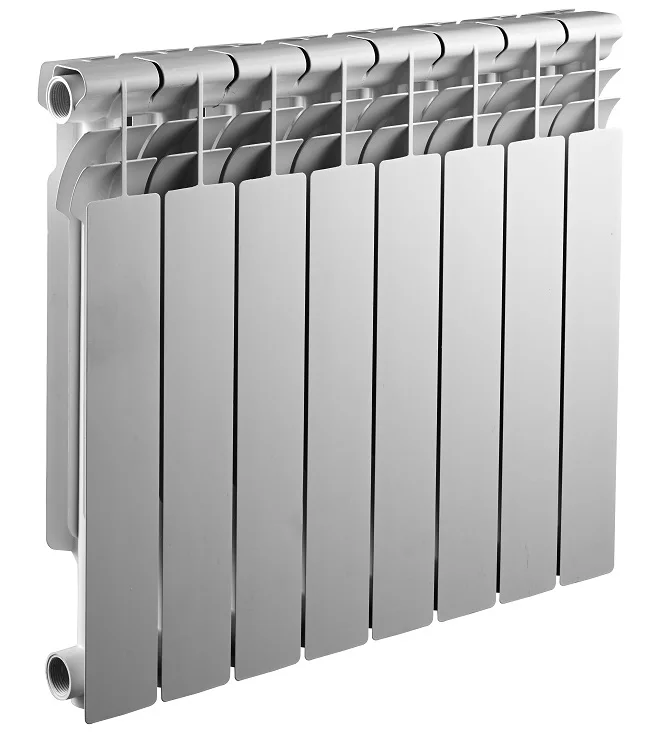

Алюминиевые радиаторы отопления «TIANRUN POLO» — это секционный алюминиевый радиатор, который воплощает в себе последние достижения в сфере производства отопительного оборудования. Разработан с учетом требований эксплуатации в автономных системах отопления.

ПРОЧНОСТЬ

 Секции радиатора выполнены из высококачественного алюминиевого сплава методом литья под высоким давлением. При формировании нижней части радиатора использовалась уникальная технология сварки. Комплексный цикл механической и химической обработки, а постоянные испытания на прочность и герметичность гарантируют радиатору надежность и высокие эксплуатационные характеристики.

ГЕРМЕТИЧНОСТЬ

Конструкция торцов секций радиатора устроена таким образом, чтобы при сборке секций в единый прибор с помощью кадмированных ниппелей использовать в качестве герметичной прокладки уплотнительное кольцо из особого материала. Эта технология позволяет добиться 100% герметичности конструкции, долговечности при дальнейшей эксплуатации, а также простоты и надежности, при перегруппировке радиатора исходя из потребностей заказчика.

ТЕРМОДИНАМИЧНОСТЬ

 Радиатор отопления серии POLO характеризуется превосходной теплоотдачей, что подтверждается результатами проведенных тестов. Высокая теплоотдача обусловлена особой геометрией алюминиевого корпуса и оптимальным внутренним сечением вертикального канала для прохода теплоносителя.

ПОКРАСКА

Покраска секций радиатора осуществляется в несколько этапов. После тщательной подготовки поверхности прибора к окрашиванию происходит процесс напыления эпоксидной эмали в электростатическом поле. Окончательное придание радиатору эстетичного вида достигается путем высокотемпературной полимеризации.

ГАРАНТИЯ

Радиаторы имеют 10 летнюю гарантию завода производителя.

рабочее давление 1,6 МПа (16 бар)
испытательное давление2,4 МПа (24 бар)
давление разрушения 5,0 МПа (50 бар)
температура теплоносителя до 130 °C
водородный показатель рН от 6,5 до 9
МодельГабаритные размеры секции, ммМежосевое расстояние, ммЕмкость секции, лМощность секции, Вт. При Т=70оСЦена, руб/сек.

Высота

Глубина

 Ширина
Polo 30037578

82

300

0.85

130

340
Polo 50057578 82 500 1. 25 178350

  Упаковка
Для защиты от пыли, внешних механических повреждений при транспортировке и установке,  радиаторы  обернуты в пленку и упакованы в трехслойный картон.


! — Для подключения радиатора необходим монтажный комплект (2 или 3 кронштейна, 3 переходника, заглушка, кран Маевского)

! — Для правильного подключения радиатора к трубам отопления нужно знать диаметр труб отопления и с какой стороны к радиатору подводятся трубы (слева/справа). Диаметр трубы как правило диаметр равен 1/2 дюйма или 3/4 дюйма. В зависимости от диаметра подбирается нужный монтажный комплект радиатора. Для определения диаметра труб обратитесь к сантехнику.

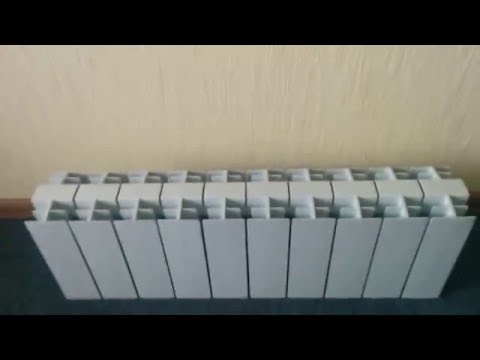

Установка радиатора
Конструктивная особенность позволяет установить радиатор БЫСТРО, ЛЕГКО, В ЛЮБОЙ СИСТЕМЕ ОТОПЛЕНИЯ (как однотрубной, так и двухтрубной и с любым видом клапана). Указанные технические данные распространяются на обогревательные элементы установленные согласно нашему руководству по монтажу:
  • а — Расстояние от стены 2,5 см
  • б — Расстояние от пола 10 см
  • с — Расстояние до подоконника 12 см
