Напольные радиаторы отопления встраиваемые в пол

Краткое содержание

Встраиваемые в пол радиаторы – это специальные приборы для отопления, которые имеют множество преимуществ. Чаще всего их используют для обогрева помещений с витражными окнами, где традиционные устройства будут смотреться неуместно. Хотя они не менее эффективны и в обычных домах. Также применяя встраиваемые в пол батареи, можно устранить конденсат на окнах.

Радиаторы встраиваемые в пол для отопления

Особенности данных отопительных приборов

Батареи, которые встраиваются внутрь пола, отличаются наличием следующих элементов:

  • теплообменник. Представляет собой трубку из металла, внутри которой циркулирует теплоноситель. В приборах электрического типа применяются нагревательные трубчатые элементы. Для повышения теплоотдачи на теплообменник надеваются тонкие пластины из меди или алюминия. Между ними и контуром отсутствует зазор, что в несколько раз повышает эффективность работы системы отопления. Это возможно благодаря применению особой технологии при изготовлении таких деталей;

    Схема подключения батареи для отопления пола

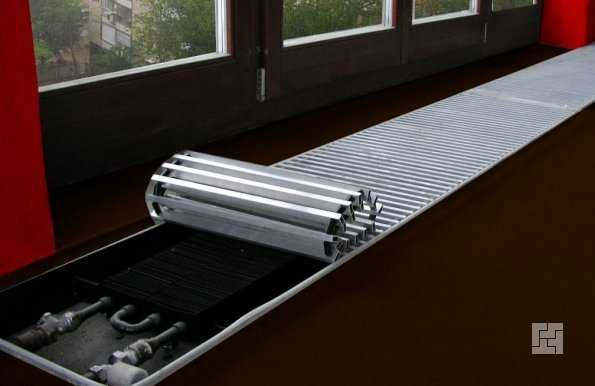

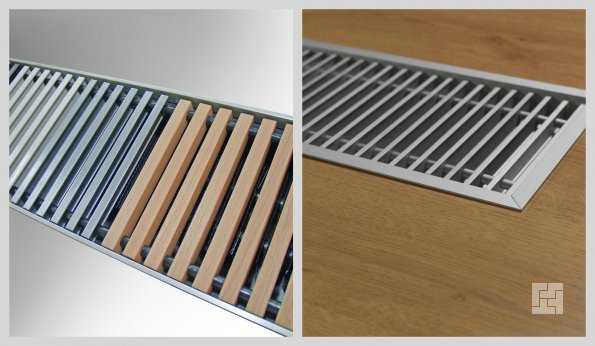

  • решетки. Закрывают нишу с теплообменником. Могут быть съемными или несъемными, в зависимости от модели. Последний вариант представляет собой готовый блок, который устанавливается внутрь пола;
  • клапан сброса. Данный механизм предназначен для удаления лишнего воздуха из системы после заполнения теплообменника теплоносителем. Он необходим, поскольку встраиваемые в пол батареи находятся ниже всего относительно других элементов отопления. Поэтому возникает проблема завоздушивания системы, что значительно снижает ее эффективность;
  • ввод. Осуществляется при помощи торцового или бокового соединения.

Разновидности приборов в зависимости от конструктивных особенностей

Встраиваемые в пол радиаторы, в зависимости от конструктивных особенностей, разделяют на те, которые имеют корпус, и на те, что без него.

Монтаж отопления в квартире и установка внутрипольных конвекторов Varmann

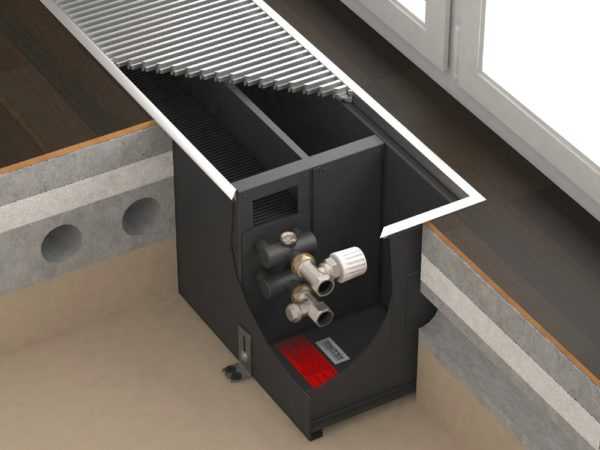

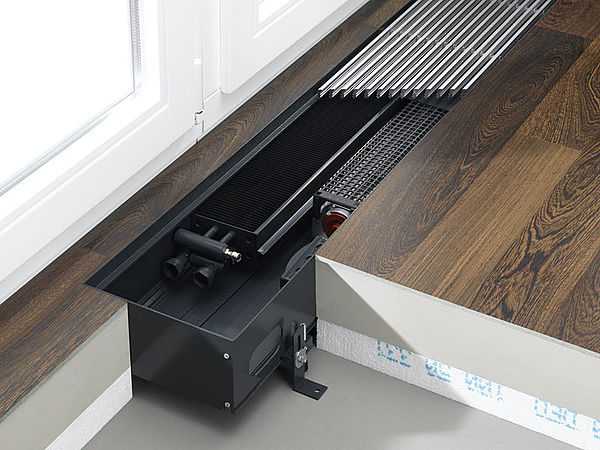

Модели с корпусом

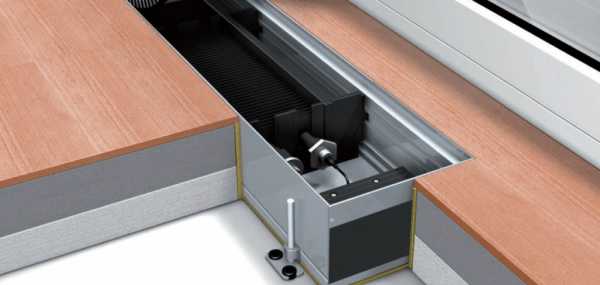

Данные радиаторы под полом заключены в корпус из оцинкованного стального листа. Чтобы уменьшить теплопотери через металлические стенки, их утепляют. По той же причине корпус батареи окрашивают в темный цвет. Такие радиаторы оснащены теплообменником с тонкими металлическими пластинками для увеличения площади теплоотдачи.


Как выбрать радиаторы отопления

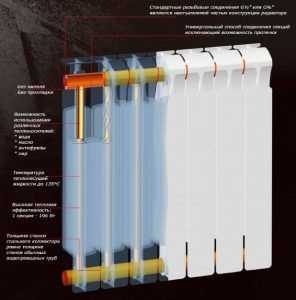

Один из лидеров на рынке — радиатор Rifar

После установки данные отопительные приборы декорируются решетками. Чаще всего их изготовляют из дерева или металла. Их окрашивают в разные цвета, в зависимости от выбранного дизайнерского решения.

Напольные приборы имеют более простую конструкцию, но они не всегда вписываются в интерьер помещения.

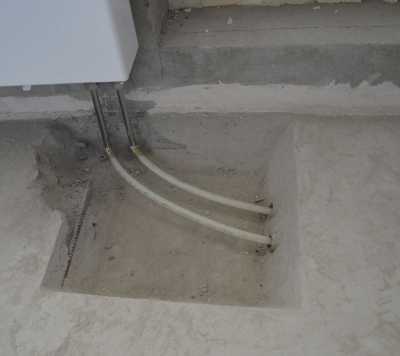

Для установки данных радиаторов в полу под окном или в другой зоне комнаты делают канал. Его размеры зависят от габаритов корпуса батареи.

Ширина ниши колеблется от 2 до 40 см, длина – от 50 см до 4 м, глубина – от 10 до 80 см.

Напольные радиаторы, которые встраиваются в пол, различают в зависимости от температуры теплоносителя:

  • высокотемпературные. Характеризуются параметрами – +90/70°С;
  • низкотемпературные. Температура теплоносителя составляет +55/45°С.

Технические характеристики медно-алюминиевых радиаторов Марс

Модели без корпуса

В этом случае радиаторы отопления устанавливаются в специально подготовленную нишу. Ее стенки утепляют. Чаще всего используется полиэстеровая пена. Батареи данного типа преимущественно размещают в новых зданиях, где их установка предусмотрена проектной документацией.

Схема и принцип работы жидкостного электрического радиатора

Монтаж нагревательного контура производится внутрь ниши на высоте 10 см от дна. Это вызвано нормами пожарной безопасности. Также наличие воздушного зазора улучшает движение теплых масс и повышает эффективность отопительного прибора.

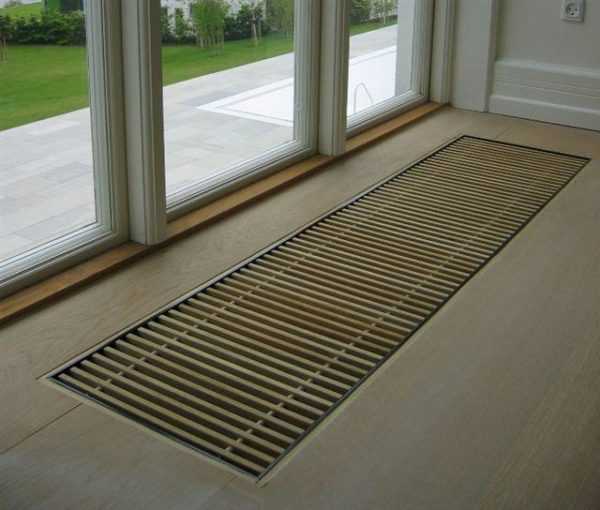

Канал с нагревательными элементами закрывается специальной решеткой. Она должна выдерживать значительную нагрузку, которая возможна во время эксплуатации.

Также решетка должна быть в обязательном порядке съемной, чтобы была возможность очистки канала от скопившейся пыли. Она может отодвигаться полностью или сворачиваться.

Разновидности приборов по принципу работы

Радиаторы отопления, которые устанавливаются в пол, работают так же, как обычные напольные конвекторы.

Обогрев помещения возможен благодаря циркуляции воздуха. Нагретые массы поднимаются в верхнюю часть помещения.  Холодный воздух перемещается в корпус прибора, где нагревается. Такая циркуляция обеспечивается несколькими способами:

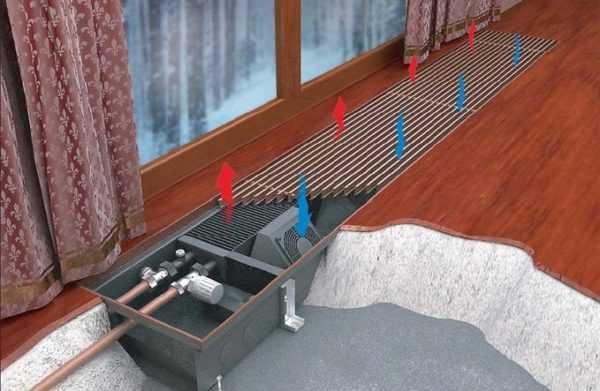

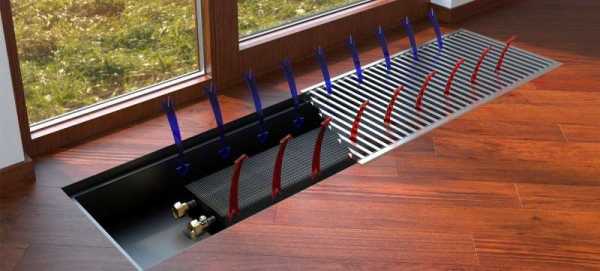

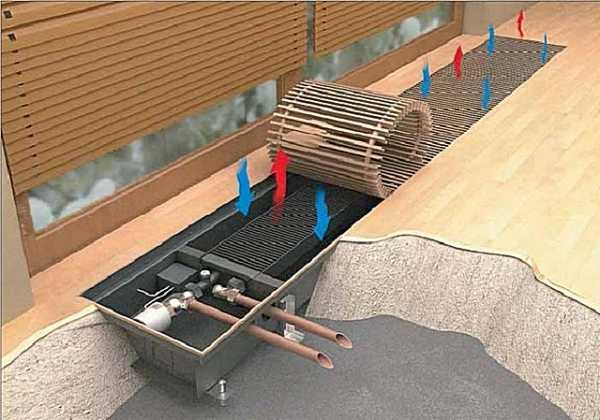

Принцип работы внутрипольного конвектора

  • естественная конвенция. Циркуляция воздуха обеспечивается без дополнительного вмешательства. Такие приборы будут эффективными в помещениях с небольшой площадью. Они чаще всего используются в качестве дополнительного источника отопления, поскольку не отличаются высокой мощностью;

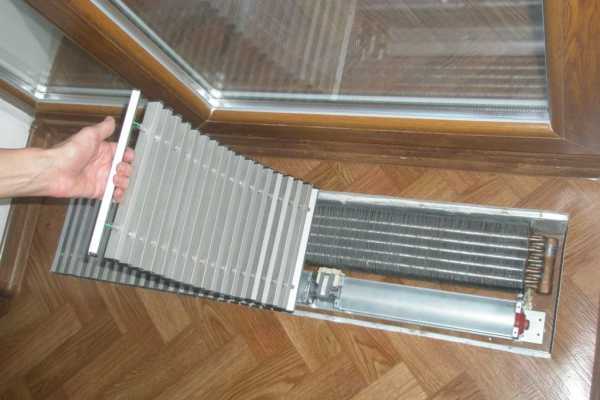

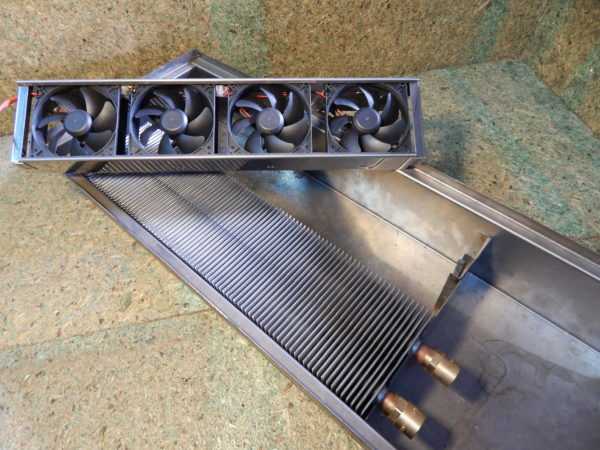

  • принудительная конвенция. Система дополнительно оборудуется тангенциальным вентилятором, который улучшает циркуляцию воздуха. Такие приборы могут использоваться в качестве основного источника отопления благодаря своей высокой мощности.

Дополнительные элементы системы напольного обогрева

Для повышения эффективности и удобства во время эксплуатации отопительные приборы данного типа оборудуют дополнительными элементами:

Комплект управления 2-мя и более электрическими радиаторами отопления

  • термостаты. Позволяют в автоматическом режиме задавать необходимый режим работы нагревательных элементов;
  • система слива теплоносителя. Обеспечивает применение прибора в качестве кондиционера для охлаждения воздуха;
  • выносной пульт управления. Элемент предназначен для дистанционного контроля над рабочими параметрами системы из любой точки дома.

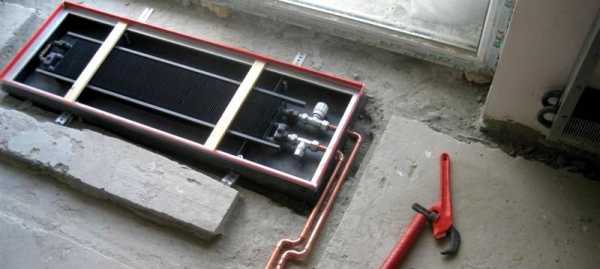

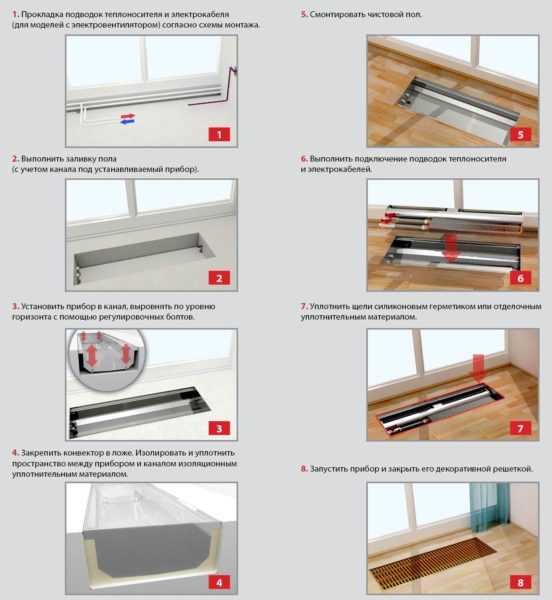

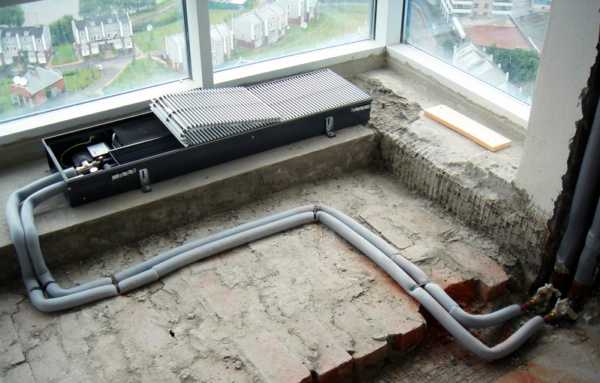

Монтаж отопительной системы

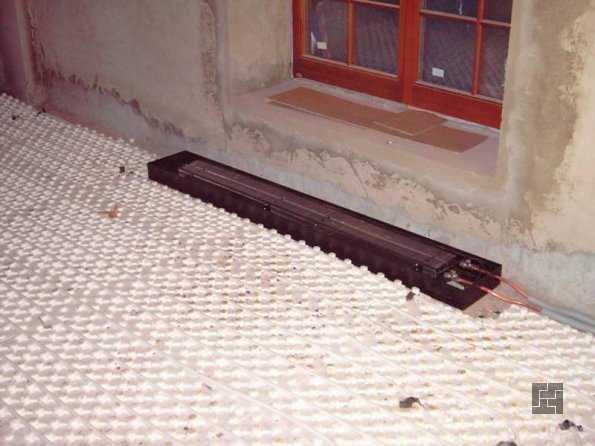

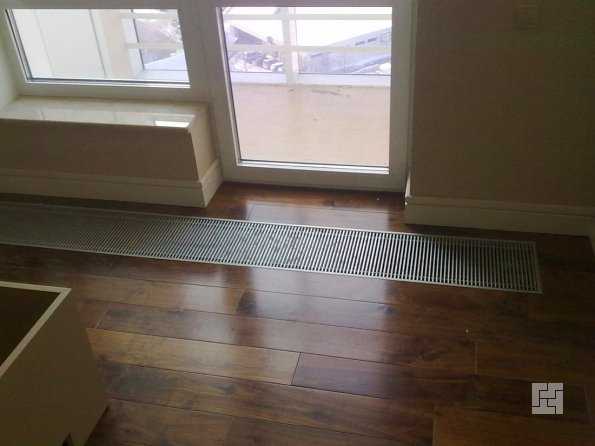

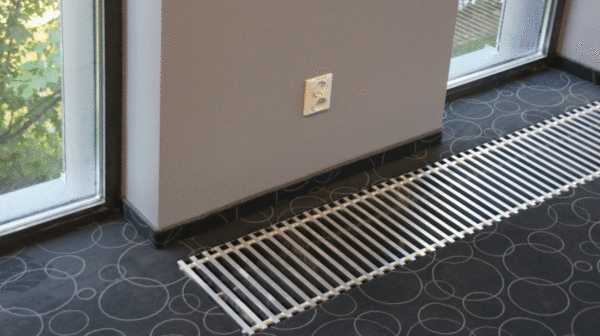

Батареи данного типа чаще всего устанавливают под окном в специально подготовленную нишу. Для этого в стяжке проделывают отверстие, которое будет больше габаритов корпуса прибора на 1-3 см с каждой стороны. Оборудование устанавливается в горизонтальном положении. Регулировка производится при помощи четырех болтов (входят в комплект) и строительного уровня.

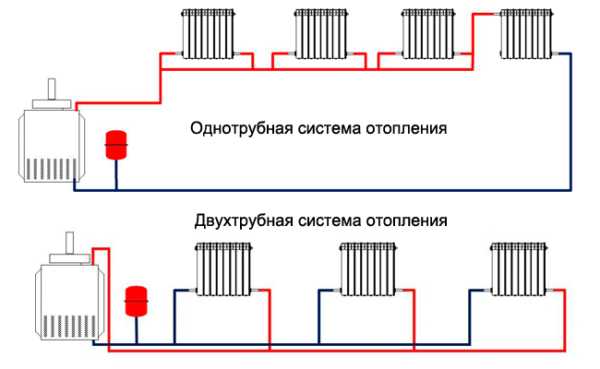

Самые распространенные схемы подключения радиаторов

Для фиксации дна и боковых стенок перед заливкой теплоизолирующего вещества устанавливаются временно распорки, которые снимают после застывания монтажной пены. Нагревательные элементы закрепляют в установленном положении при помощи свежеприготовленного раствора.

После монтажа радиатора, его прикрывают специальной решеткой и приступают к эксплуатации. Для этого в процессе монтажа прибора нужно не забить подключить его к электросети или водяному отоплению — в зависимости от использованной модели.

Видео: Монтаж радиаторов РОСТерм

kaminyn.ru

Радиаторы, встраиваемые в пол, для отопления квартиры и дома

Невозможно сказать, что настенные батареи не выполняют свои функции, но даже при их большой универсальности они не подходят для помещений, где многие стены изготовлены из стекла.

Для таких помещений специально выпускаются другие виды радиаторов отопления. Они встраиваются в пол или устанавливаются на собственные ножки.

Практический опыт показал, что самым эффективным является первый вариант. Он дает возможность спрятать огромные и не очень красивые отопительные приборы. Для монтажа таких систем требуется особый подход. О нем мы и поговорим в этой статье.

Как работают внутрипольные конвекторы

Для нагрева воздуха применяется принцип конвекции. Отсюда пошло название таких встраиваемых устройств – конвекторы. Остывший воздух стремится опуститься вниз через установленную решетку, затем он нагревается и снова поднимается наверх.



Промышленность выпускает аппараты, оборудованные встраиваемыми вентиляторами. Существуют также конвекторы, в которых обогрев происходит естественным путем.

[note]Изделия, в которых установлен вентилятор, всегда работают более эффективно. Прогрев воздуха происходит намного быстрее, благодаря принудительному соединению холодного и теплого слоя.[/note]

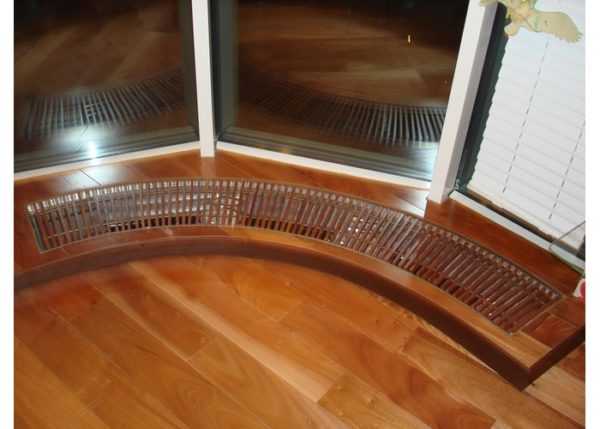

Материалом решетки служит металл. Иногда ее изготавливают из твердых по
род древесины. Чтобы решетка выглядела более красивой и могла выдерживать скачки температуры, ее окрашивают специальными стойкими красками самых разных оттенков. Когда работают радиаторы отопления в полу, нагрев решетки никогда не поднимается более 30 градусов. Получить ожог при такой температуре просто невозможно.

Классификация

Отопительные приборы отличаются по нескольким признакам.

Источник подачи тепловой энергии

Конструкция таких конвекторов может быть в двух исполнениях:

  1. Отопление происходит благодаря подаче электроэнергии. В трубках теплообменников устанавливаются обыкновенные трубчатые нагреватели. За их нагревом следят датчики термоконтроля;
  2. Стандартное водяное отопление. Нагрев трубок теплообменников происходит за счет циркуляции теплоносителя. Для нагрева конвектора можно использовать любое топливо. Оно не оказывает никакого влияния на его работу.

Виды конвекции

Чтобы достичь эффективной циркуляции, отопительные приборы оборудуются вентилятором. Обычно он имеет центробежную тихоходную крыльчатку. Может работать от аккумулятора с напряжением 12 вольт. Таким образом создается принудительная конвекция. Для управления мощностью прибора, достаточно проводить регулировку оборотов вентилятора. При

естественной конвекции вентилятор не ставится.

Материал прибора

Кожух прибора изготавливается из стали. Причем в дорогих моделях они выполнены из нержавейки, а в дешевых применяется обычная сталь, которую защищает слой цинка от возможной коррозии. Иногда корпус вместо цинка покрывают специальной антикоррозийной краской.

Для теплообменников используются более стойкие материалы.

Теплообменник, полностью сделанный из стали. Устанавливается в самых дешевых приборах. Этот материал подвержен коррозии и отличается умеренной теплопроводностью. Но так как прочность металла имеет всегда высокие показатели, такие теплообменники устанавливают в центральном отоплении.

Стальные трубы способны выдержать любой гидроудар. Их разрывная прочность имеет очень высокие показатели, они не трескаются и не разрываются. Оребрение повышает стойкость стенок трубы.

Теплообменник из меди используется только в дорогих конвекторах, монтируемых в пол. Этот цветной металл имеет повышенную коррозионную устойчивость, он обладает высокой теплопроводностью.

Универсальные модели. Медная трубка закрывается алюминиевыми ребрами. Теплоотдача будет несколько меньше, но стоимость прибора намного дешевле.

Дополнительные операции

Вместо дросселей устанавливаются термостаты, автоматически поддерживающие температуру воздуха.

[note]При установке термоголовки нужно ставить их в воздушный поток холодного воздуха, поступающего сверху.[/note]

В чем причина такого ограничения? Если этого не сделать, регулироваться будет не температура помещения, а температура нагрева конвектора. Она не имеет никакой линейной связи с комнатной температурой.

Конвектор оборудован сливной системой образующегося конденсата. Поэтому его можно использовать для нагрева воздуха в зимнее время и для сильного охлаждения воздуха в летний период.

Дистанционный пульт управления дает возможность проводить регулировку оборотов встроенного вентилятора и температуру нагрева на расстоянии.

Как работает встроенная система отопления

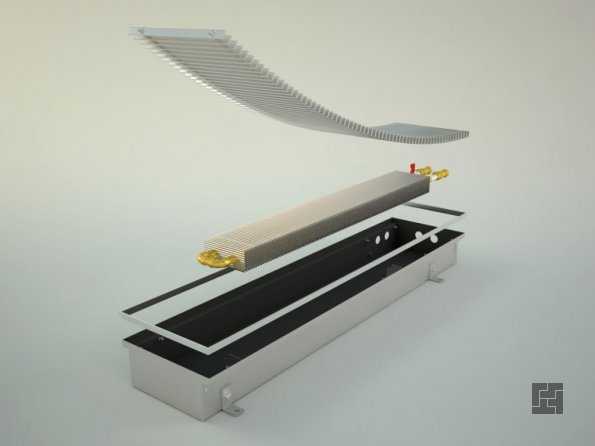

Батарея, вмонтированная в пол, состоит из нескольких деталей.

Канал. Его изготавливают из качественной нержавеющей стали. Корпус устанавливается в пол. К нему подведены отопительные трубы.

Канал, в котором находится встроенный теплообменник, прикрывает решетка встраиваемой батареи. Эти модели выпускаются двух видов:

  • съемные;
  • несъемные.

Последние поставляются в виде блока, который можно сразу подключать к системе.

Радиатор, вмонтированный в пол, оборудован медным теплообменником, с напаянными на него алюминиевыми пластинами. Для пайки используется специальный сплав, в состав которого входит серебро. Благодаря этому цветному металлу достигается плотное соединение пластин с контуром. Подобное соединение не изменяет своей прочности даже при очень высоких температурах.

Сегодня в основном выпускается только воздушный конвектор. Изготовители отказались от производства встроенного конвектора, работающего на естественной тяге воздушного потока.

Причина этого решения достаточно проста. Такая система отличается низкой эффективностью. Она ограничена высотой потолков здания. При естественной конвекции прогреть высокие потолки просто невозможно.

Клапан сброса. Этот механизм позволяет избавиться от воздушной пробки, возникающей во время заполнения радиатора теплоносителем.

Встроенный тепловой конвектор отопительного типа устанавливается в самом низу системы. В любом случае воздух, который остался в трубах, обязательно начнет скапливаться именно там. Благодаря клапану сброса можно будет избавиться от завоздушивания. В результате увеличиться КПД системы.

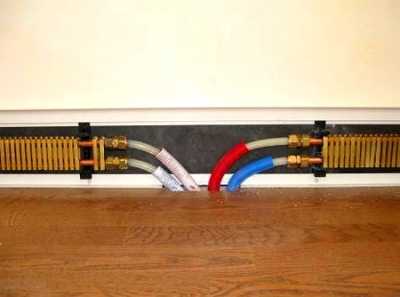

Ввод. Конвектор можно подключить при помощи бокового соединения или воспользоваться специальным торцовым устройством.

Преимущества и недостатки

Безусловно, отопительные приборы, вмонтированные в пол, помогают решить проблему обогрева любых помещений. Их основными достоинствами считаются:

  1. Возможность выполнить скрытый монтаж. Такие обогреватели будет уместно установить в больших гипермаркетах, офисах и административных учреждениях. Подходят они и для монтажа в обычных квартирах.
  2. Освобождается много свободной площади.
  3. Можно устанавливать радиаторы отопления, встраиваемые в пол, в помещениях с панорамным остеклением.
  4. Конвекция воздуха помогает проводить равномерный прогрев помещения. Однако внутрипольные радиаторы имеют и ряд недостатков:
  5. Создание фальшпола уменьшает высоту помещения.
  6. Установка «скрытого обогрева» всегда стоит очень дорого.

Пока еще инженеры не сумели разработать отопительный прибор, который смог бы удовлетворить любые требования одновременно. У каждой модели радиатора всегда найдутся как положительные, так и отрицательные качества.

При всех своих недостатках, внутрипольные конструкции считаются очень надежными устройствами. Они отвечают всем современным экологическим требованиям и рассчитаны на длительную эксплуатацию.

Что лучше: установить отопительные батареи или сделать теплый пол

У каждой системы есть свои положительные качества и ряд недостатков. От того, какие цели преследует владелец помещения, какими будут условия эксплуатации, зависит выбор отопительной системы.

Чтобы отапливать жилое помещение, можно воспользоваться теплым полом. Помещение, в котором постоянно находится много людей, где возможно понадобится резервное отопление, лучше всего оборудовать радиаторами. Для создания теплого пола нужно иметь хорошее напольное покрытие. Обычно такие системы устанавливают под линолеум или паркетным полом. Радиаторы, встроенные в пол, не будут соприкасаться с покрытием, они могут устанавливаться в любом месте.

Каждый решает сам, какая именно система ему больше всего подходит. Некоторые мастера монтируют у себя дома комбинацию из этих систем.

Подведем итог

Встраиваемые радиаторы отопления отличаются большой практичностью. Если высота помещения позволяет приподнять уровень пола сантиметров на 10, эти устройства будут великолепным выбором.

Похожие статьи:

vseprotruby.ru

Встраиваемые в пол конвекторы и радиаторы отопления

Современная архитектура и дизайн направлены на максимальное расширение всех возможных решений по созданию комфорта и уюта в любом помещении. Немаловажную роль играет создание эффективного, удобного и эстетичного отопления. Традиционное использование радиаторов, примонтированных к стенам под оконными проемами, навязано старыми методами в организации отопления. На смену им пришли новые: вмонтированные в пол радиаторы.

Конструкция и особенности

Электрические встроенные радиаторы

Напольные радиаторы, встраиваемые в пол, прекрасно подходят для обогрева комнат квартиры, загородного дома, коттеджа, спортивного зала и многих других помещений. Главная особенность состоит в возможности поддержания постоянного высокого теплового фона без изменений, это создает особые комфортные условия, например, в помещениях для выращивания различных растений.

Водяные

По конструктивным особенностям и исполнению все напольные радиаторы, встраиваемые в пол, являются конвекторами. Это означает, что тепловой элемент производит нагрев воздуха, который подчиняясь тепловой энергии, начинает циркуляцию в помещении и создает тепловую завесу. Происходит постоянная смена воздуха: теплый поднимается к потолку, а холодный вновь проходит через напольный конвектор. Это позволяет экономить средства на отоплении, так как воздух постоянно поддерживается в теплом состоянии. Конструкция довольно-таки проста, но эффективна. Составные части: внешний футляр или корпус, теплообменный элемент, декоративная решетка. В футляр небольшой ширины устаналивается теплообменный элемент, представляющий собой трубку, которая подключается к центральной системе отопления. Футляр напольного радиатора встраивается в пол, а сверху устанавливается декоративная решетка в стык с поверхностью полов.

Электроспираль

Теплообменный элемент не обязательно может быть «водяным». Также может использоваться электрическая энергия для нагрева теплообменной спирали, заключенной в корпус. Данные конвекторы по своей функциональности ничем не отличаются от водяных. Отличием являются только затраты на электроэнергию и возможная потребность в диэлектрическом слое.

Подвод энергии осуществляется аналогично подводу воды в конвекторах с водным теплообменником. Этот вопрос необходимо продумать дополнительно.

Классификация

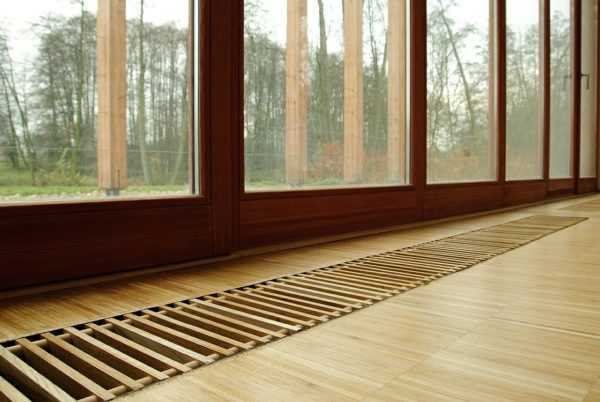

Деревянная декоративная решётка радиатора

Наибольшую популярность среди напольных радиаторов с монтажом в пол имеют водяные. Их главная техническая особенность – обязательное подключение к общедомовой системе водоснабжения. От электрических они отличаются намного большей производительностью и малыми затратами. Очень много отечественных производителей предлагают надежную продукцию такого плана.

Классифицируются по следующим параметрам:

  • Конструкция. По конструкции радиаторы такого типа могут быть с корпусом и в бескорпусном исполнении, когда теплообменный элемент просто соединяется с системой центрального отопления, монтируется в пол и закрывается решеткой. В данном случае в фальшполах или нишах изготавливается дополнительная теплоизоляция для устранения утечек тепла через пол.
  • Материалы. Корпус всегда изготавливается из обычной нержавеющей стали с прекрасными теплопроводными характеристиками. Теплообменный элемент в бюджетном варианте исполнения также производится из стали, в более продвинутых случаях применяются более производительные и дорогие теплопроводные металлы и сплавы, такие как медь, алюминий или латунь. Второе положительное свойство цветных металлов, применяемых в изготовлении конвекторов, это сильная устойчивость к коррозии.
  • Дизайн. Оригинальный стиль изготовления и разнообразные варианты покрытия корпуса регламентированы только современными возможностями металлической промышленности и желаниями клиента. В настоящее время отечественные и зарубежные производители выпускают на рынок огромную номенклатуру отопительного оборудования. Стоит отметить, что основное внимание надо уделить «видимой» части радиатора, то есть декоративной решетке, скрывающей радиатор в нише пола.

Преимущества напольных конвекторов со встраиванием в пол

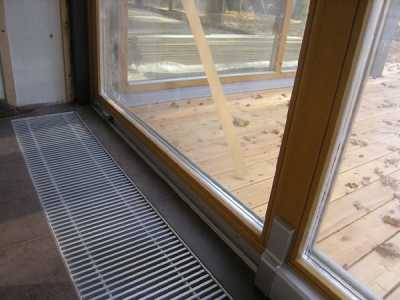

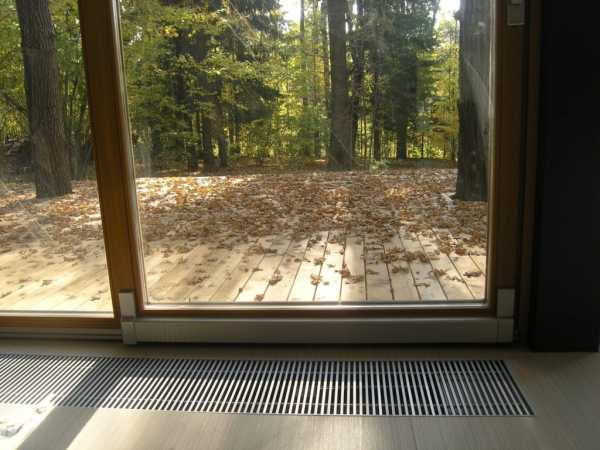

Панорамное остекление и радиатор

Прежде всего, все преимущества отеплителей данного типа связаны с эстетикой и функциональными особенностями. Самые характерные преимущества заключаются в следующих критериях:

  • Высокая теплоотдача и производительность. При использовании теплообменного элемента с водным заполнением можно добиться прекрасного баланса в теплоотдаче и малой финансовой затратности отопления;
  • Надежность, которая заключается в безотказной работе и отличных свойствах устойчивости к агрессивным средам воды;
  • Радиаторы монтируются в полах, а это открывает совершенно уникальные и интересные архитектурные возможности. Батареи более консервативного использования размещались на стенах под оконными проемами. Это ограничивало архитектуру окон, но если обогреватели расположены в полах, то все ограничения снимаются. Можно полностью остеклить фасад и создать панорамное остекление, которое часть применяется в оранжереях, частных домах и помещениях с витринами.

Монтаж напольных радиаторов

Монтаж напольных радиаторов

Для монтажа не потребуется специальных навыков, все работы элементарны. Потребуются только базовые знания, но при этом будет необходимо учесть все нюансы, к которым относятся:

  • Давление в системе отопления. Давление в разных центральных системах может варьироваться от 2 Атм. (частные дома) до 6 Атм. (многоквартирные дома). Исходя из этих параметров необходимо подобрать оборудование под конкретное давление, в противном случае оборудование под 2 Атм. На системе в 6 Атм. быстро износится, нарушится герметичность и произойдет протечка воды температурой 80-90 градусов.
  • Высота потолков. 1 кВт на 10 квадратных метров – основное правило выбора мощности. Если сказать проще, то чем выше потолки, тем мощнее нужен радиатор. Высота потолков напрямую влияет на объем воздуха в помещении, который постоянно будет нагреваться и и циркулировать.
  • Конвектор с водяным подводом требует обязательного соединения с основными отопительными коммуникациями, этот вопрос необходимо продумать заранее, иначе придется искать альтернативу. Альтернативой могут быть электрические конвекторы, которые описаны выше.
  • Выбор оборудования. Некоторые модели для создания дополнительного притока воздуха оснащаются вентиляторами. Кроме того, необходимо очень внимательно подойти к вопросу качества. Как уже было сказано, самая большая опасность износа или выбора некачественного оборудования — это перспектива затопления своей квартиры, помещения, а возможно и соседей, горячей водой. Контакт кипятка и поверхностей — это 100% необратимой порчи для дерева, пластика, бумаги и пр.
  • Схема подключения. Прежде чем приступать к монтажу системы отопления, необходимо разработать схему с нанесением всех точек подключения и мест расположения конвекторов. Сделать это желательно еще до основных ремонтных работ, когда можно без разбора готовых полов сделать ниши и полости. Проводя все работы согласно схеме, нужно продумать и дополнительную проводку горячей воды по шлангам или трубопроводам, если планируется точечное размещение в отдалении от коммуникаций.

Напольные батареи отопления, монтируемые в полах – это последнее слово отопительной техники при использовании консервативных способов передачи тепла. Это великолепное сочетание, которое позволит каждому домовладельцу обрести баланс между эффективным отоплением помещения, созданием комфорта и уюта и приятным эстетическим видом.

pechiexpert.ru

Напольные радиаторы отопления - особенности, выбор

Здесь вы узнаете:

Отопление зданий с панорамным остеклением или панорамными окнами требует специальных решений. Один из вариантов – использование напольных радиаторов, обеспечивающих прогрев помещений, а также препятствующих проникновению холода и обледенению стекол. Такой прием нельзя назвать распространенным, но во многих случаях он является единственно приемлемым (если не считать возможности применения тепловых завес). Чтобы выбрать оптимальный радиатор для отопления дома или офиса, ознакомьтесь с особенностями данных устройств, их характеристиками, плюсами и минусами.

Итак, чем же отличаются эти изделия от привычных радиаторов, устанавливаемых под подоконники и вблизи стен?

Особенности напольных радиаторов отопления

Напольные радиаторы отопления не новинка – они выпускаются довольно давно, но не пользуются особым спросом на рынке отопительных приборов. Все дело в том, что применяют их только в некоторых случаях, например, в помещениях с панорамными окнами. Классические батареи устанавливают под подоконниками, создавая защиту от проникновения холодного воздуха из окон и обеспечивая качественный прогрев помещений.

Что касается напольных радиаторов, то они применяются там, где монтаж обычных батарей невозможен. Например, фасады многих зданий сегодня выполняются из стекла – так отделывают магазины, кинотеатры, здания выставочных комплексов и другие виды построек. Отапливаются они с помощью тепловых завес или напольных радиаторов. Почему нельзя использовать обычные батареи? Этому есть несколько причин:

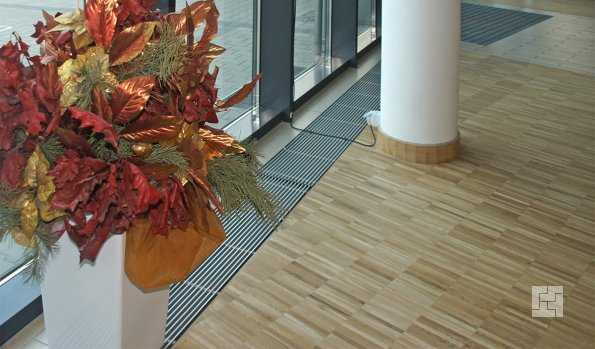

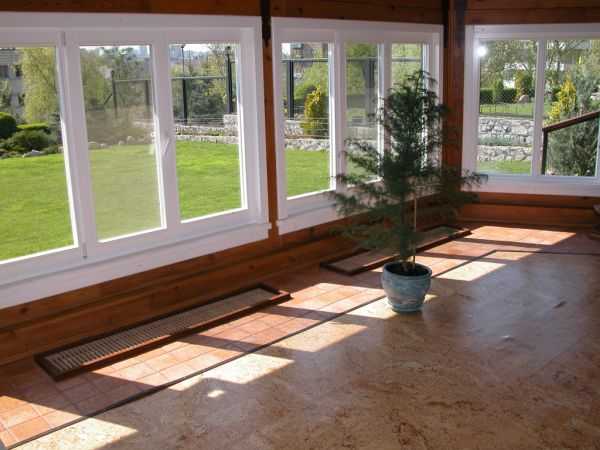

Такие устройства чаще всего применяются в помещениях с панорамным остеклением, дабы не загромождать пространство.

  • они частично закроют фасад – даже если использовать радиаторы с межосевым расстоянием 350 мм, они будут слишком высокими;
  • обычные батареи портят вид панорамных фасадов – красивый стеклянный фасад, испорченный виднеющимися за окнами батареями, выглядит ужасно;
  • трудности в монтаже – для установки обычных батарей используется настенный крепеж, их монтаж на стекла просто невозможен.

Поэтому обогрев помещений с панорамными окнами производится с помощью низких напольных радиаторов отопления.

В крайнем случае для обогрева помещений применяются обычные радиаторы, дополненные специальными напольными подставками. Но такая конструкция может оказаться слишком высокой.

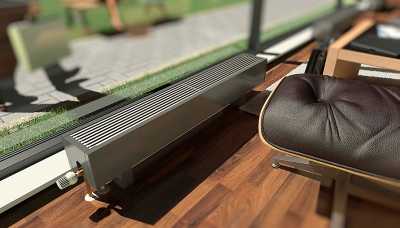

Низкие напольные радиаторы отопления отличаются миниатюрностью – их высота редко превышает 15-20 см, причем вместе с ножками. Способ подключения – нижний или боковой, в зависимости от выбранной модели. Трубы отопления, к которым подключаются радиаторы, выходят из боковых стен (при их наличии) или из пола. Многие модели оснащаются термостатическими клапанами и кранами для ограничения нагрева.

Напольные радиаторы, обладая минимальной высотой и габаритами, не загораживают панорамных окон, не препятствуют обзору и не загромождают обогреваемых помещений. Они практически незаметны, а их приятный и предельно аккуратный внешний вид совершенно не портит интерьеров, даже самых изысканных. Теплоотдача низких напольных радиаторов отопления, в зависимости от вида и количества секций, может достигать нескольких киловатт. Минимальная высота – от 140 мм.

Чем обеспечивается отличная эффективность напольных устройств, ведь их габариты предельно малы? На самом деле все очень просто – они могут быть низкими, но широкими. В этом случае теплоотдача будет достаточно высокой. У некоторых моделей она соответствует показателям стандартных настенных батарей с межосевым расстоянием 350 мм.

Виды напольных радиаторов и материалы для их изготовления

Напольные радиаторы отопления изготавливаются из самых разных материалов. Это и алюминий, и сталь, и чугун. Также в продаже встречаются биметаллические модели. Остановимся более подробно на их свойствах.

Стальные радиаторы

Наиболее широко представлены на рынке модели из стали – они же являются самыми популярными, судя по данным товарных агрегаторов (таких, как Яндекс.Маркет). Стальные радиаторы обладают компактными размерами, высокой теплоотдачей и стойкостью к давлению до 10-16 атм. Их конструкция предельно проста и напоминает устройство старых стальных батарей, некогда работавших в многоэтажных домах.

К несомненным достоинствам стальных радиаторов относится их дешевизна. Это действительно самое недорогое отопительное оборудование, которое можно использовать в помещениях с панорамным остеклением. Оно обеспечивает качественную конвекцию теплого воздуха, эффективно прогревая помещения. Также следует отметить продолжительный срок службы – при соблюдении правил эксплуатации он составляет 20-25 лет и больше. Если вы хотите приобрести надежные и недорогие напольные радиаторы, присмотритесь к моделям из стали – они обеспечат качественный прогрев и не испортят интерьера. Кстати, в их число входят довольно эстетичные трубчатые модели.

Биметаллические радиаторы из алюминия и меди

Высокая теплопроводность меди – ее несомненное достоинство, но стоит этот материал очень дорого, и это существенный недостаток. Для создания приемлемого по цене и эффективного радиатора специалисты совместили медь и алюминий в одной конструкции. В результате получился качественный напольный биметаллический радиатор. Трубки в нем сделаны из меди, а оребрение – из алюминия. Такой прибор обладает отличной теплоотдачей и достаточной прочностью.

По сравнению с теми же стальными радиаторами модели из меди стоят дороже, но выигрывают по теплоотдаче. К тому же, в отличие от стали, медь не ржавеет и обладает более продолжительным сроком службы.

Биметаллические радиаторы из алюминия и стали

Знакомое сочетание, не правда ли? Именно сочетание алюминия и стали используется в стандартных настенных батареях отопления. Напольные модели устроены схожим образом и донельзя похожи на своих старших собратьев. Теплоноситель в них протекает по стальным трубкам, а отдача тепла осуществляется с помощью алюминиевого оребрения. Они несколько дешевле батарей с медными элементами.

Алюминиевые радиаторы

Напольные радиаторы из алюминия напоминают по своей конструкции самые обычные настенные модели. В продаже они встречаются редко – чаще их изготавливают на заказ. Алюминиевые модели не выдерживают большого давления и не переносят воздействия агрессивного теплоносителя, из-за этих недостатков вместо них устанавливают надежные и простые стальные и биметаллические радиаторы.

Чугунные радиаторы

Напольные радиаторы отопления могут быть сделаны не только из стали, меди и алюминия, но и из чугуна. Чугунные модели нельзя назвать самыми компактными, так как их размеры слишком велики, если сравнивать с габаритами тех же стальных изделий. Чаще всего их устанавливают в качестве декоративных элементов, поддерживающих стиль оформления жилых или офисных помещений. Они не боятся высокого давления и коррозии, отличаются продолжительным сроком службы. Что касается стоимости, то она может показаться очень высокой.

Недостатком чугунных батарей является большой вес и связанная с ним сложность монтажа. Но по внешнему виду и стойкости к негативным воздействиям равных им практически нет.

Достоинства и недостатки

В чем заключаются главные преимущества низких напольных радиаторов отопления? Рассмотрим их краткий перечень:

Более компактными размерами чем напольные радиаторы могут похвастаться только их плинтусные конкуренты.

  • компактные размеры – это действительно самые малогабаритные устройства из всех, что можно найти на отопительном рынке. Реальную конкуренцию им могут составить разве что плинтусные модели, построенные по схожему принципу;
  • высокая теплоотдача – она характерна для всех стальных, алюминиевых и биметаллических радиаторов напольного типа. Исключение составляют чугунные батареи – их тепловая мощность ниже;
  • привлекательный внешний вид – благодаря этой характеристике данные устройства не испортят ни одного интерьера, даже самого изысканного;
  • широкий выбор расцветок – если обычные батареи чаще всего белые, то напольные выпускаются в самых разных цветах. Отдельно можно выделить дизайнерские модели, обладающие фактурной окраской, например, под дерево или камень;
  • легкость монтажа – напольные радиаторы устанавливаются на встроенные ножки, а их монтаж сводится к подключению к выходящим из пола или стен трубам. Некоторые модели не просто стоят на полу, а прикручиваются к нему или монтируются прямо в него;
  • возможность обогрева зданий с панорамными окнами – они практически незаметны;
  • возможность обогрева помещений большой площади – благодаря небольшим габаритам низкие устройства могут быть установлены вблизи стен, при этом не загромождается свободное пространство.

Есть и определенные недостатки, но их меньше:

Трубы для таких устройств лучше всего прокладывать в полу, для того чтобы система отопления смотрелось более аккуратно.

  • для достижения наилучшего результата разводку труб лучше делать в полу – это создает дополнительные трудности при монтаже;
  • обогрев осуществляется только конвекцией – в некоторых случаях их придется комбинировать с обычными батареями, устанавливаемыми вдоль стен или под стандартными подоконниками;
  • трудно найти подходящие модели – как показывает практика, проще всего купить напольный радиатор водяного отопления через какой-нибудь интернет-магазин или приобрести у некоторых поставщиков на заказ;
  • высокая стоимость – по сравнению с некоторыми классическими батареями стоимость напольных моделей может оказаться весьма приличной.

Таким образом, недостатки есть, но во многих случаях они с лихвой перекрываются достоинствами.

Радиаторы, встраиваемые в пол

О присутствии напольных обогревательных устройств встроенных в пол говорит только декоративная решетка на полу.

Напольные радиаторы отопления, встраиваемые в пол, обеспечивают еще более скрытую прокладку отопительной системы. По их названию понятно, что они монтируются прямо в полах, а выход тепла обеспечивается через декоративную решетку, установленную заподлицо с напольным покрытием. Такие приборы могут устанавливаться прямо в дверных проемах и не мешают проходу.

Достоинство радиаторов, встраиваемых в пол, – их полная невидимость: сверху заметна только декоративная решетка. Благодаря этому они нередко используются в помещениях с эксклюзивным дизайном, где недопустимо наличие лишних и мешающих элементов. А главный недостаток заключается в том, что такие устройства укладываются в специальные ниши, из-за чего их установку лучше всего предусмотреть еще на этапе постройки здания. Установка встраиваемых в пол радиаторов в уже построенных и отделанных зданиях выливается в большую проблему.

Встраиваемые в пол радиаторы – не совсем стандартное решение, поэтому стоимость их может оказаться высокой. Будьте готовы к большим расходам.

remont-system.ru

Напольные радиаторы: самостоятельная организация отопления +Видео

Человек, зайдя в комнату, где установлены напольные конвекторы отопления, может и не догадаться, откуда идет теплый воздух. Первое, что приходит в голову – «Неужели от ковровых дорожек?». Вся прелесть напольных радиаторов в этом и заключается: они остаются незаметными для глаз людей, но исправно выполняют обязанности по обогреву помещения.

Люди стали все чаще использовать физические законы и свойства воздуха, чтобы воздействовать на него оптимальным способом. Еще молодая по возрасту технология быстрыми темпами приобретает массовый спрос.

Данный вид отопления получил распространение во многих офисных и жилых помещениях. Встраиваемые радиаторы стали настоящей радостью для дизайнеров, которые год от года ломали головы, как бы гармонично совместить элементы обогрева с дизайном помещения. Используя обычные батареи, сделать это было крайне сложно – ненавистные трубы то и дело показывались вдоль окон престижных помещений, прячась под решетками. Менеджеры и хозяева помещений тоже не остались в минусе – встраиваемое отопление доказало свое преимущество.

Конвектор – отопительный прибор, деятельность которого осуществляется за счет конвекции (теплый воздух поднимается вверх, на его место приходит более холодный).

Напольный радиатор стал незаменим при реализации отопительной системы помещений с окнами до пола, бассейнов, холлов, шоу-румов и зимних садов. Более того, многие люди оснащают ими свои квартиры. И дело здесь не столько в красоте и удобстве размещения, но и в экономичности самой конструкции: система способна эффективно отапливать помещение. В семье с маленькими детьми такой пол в деткской комнате будет полезен вдвойне: дети просто обожают играть на полу, а поступающее из него тепло обезопасит ребенка от простуды.

Напольные радиаторы: конструкция и особенности

Встраиваемые в пол радиаторы – замечательная технология обогрева, способная эффективно и относительно дешево обогреть зимние сады, офисы, частные дома и другие помещения. Радиаторы позволяют поддерживать постоянный температурный режим, который при определенных условиях крайне необходим (выращивание растений, животных, комфортные условия работы). По сути, батареи отопления, встраиваемые в пол – это конвекторы, использующие принцип конвективного обогрева. Воздух в помещении циркулирует более эффективно, нежели при использовании обычной отопительной системы.

После того, как воздух контактирует с батарей отопления, вмонтированной в пол, теплый воздух под действием конвекции поднимается вверх, на его место поступает более холодный. Благодаря этому осуществляется круговорот воздуха, большая часть которого остается теплым, что экономит большие денежные средства.

В XIX веке водяные радиаторы декорировали отлитыми из стали цветочными узорами, и они служили неким элементом дизайна комнаты. Позже, когда радиаторы стали использовать повсеместно, конструкторы начали уделять внимание повышению теплоотдачи.

Современные встраиваемые в пол радиаторы имеют оригинальную конструкцию. Чаще всего такой обогреватель состоит из нагревательного элемента ребристой структуры (в качестве такого элемента выступает чаще водяной и реже газовый, либо электрический), декоративная панель, скрывающая всю конструкцию и канал. Все это позволяет встраивать конструкцию в стяжку «под уровень» пола. Решетка внутрипольного конвектора беспрепятственно пропускает как холодный, так и нагретый воздух, повышая общую эффективность производительность за счет использования всей поверхности нагревателя.

Преимущества и недостатки напольной системы отопления

Не смотря на то, что существуют конвекторы отопления водяные, газовые и электрические, мы проанализируем самые широко распространенные. Такими на сегодняшний момент являются водяные радиаторы.

Преимущества систем напольного отопления, реализуемых водяными конвекторами:

  1. Комфорт. По теплому полу всегда приятно ходить. Теплоотдача происходит с большой площади и заметна даже при низкой температуре отопления.
  2. Площадь нагревается равномерно, а это говорит и о равномерном отоплении. В помещении с напольным радиатором комфортно находиться везде: и возле окна, и посреди комнаты, и возле двери.
  3. Эффективное распределение температурного режима по всей высоте комнаты.
  4. Экономичность. Напольное отопление, благодаря выверенной технологии, позволит экономить значительное количество денежных средств.
  5. Гигиеничность. Циркуляция воздуха отсутствует, значит уменьшаются сквозняки, что минимизирует количество циркулирующей пыли.
  6. Эстетичность. Все нагревательные элементы не видны, что дает большое преимущество при оформлении комнаты. В таких помещениях можно применять любые дизайнерские решения.

Для более объективной оценки всегда стоит обратиться и к «обратной стороне медали».



К характерным недостаткам такой системы можно отнести следующее:

  1. Напольное отопление нельзя реализовать в многоэтажных домах с однотрубными системами отопления. Если такие попытки и предпринимаются, то температура пола достигает 45 градусов. А это значит, что ступить на него можно только в обуви.
  2. Необходимость цементирования и дополнительного изолирования приводит к необходимости увеличить толщину пола на 13-15 см. 3. Стоимость реализации напольного отопления, если сравнивать с традиционным, намного выше.

Монтаж радиаторов: что нужно знать, чтобы радиаторы отопления в полу служили верой и правдой долгие годы

В большинстве случаев монтаж внутрипольного отопления происходит относительно просто, он не требует наличия особых знаний и навыков. Главное, иметь общее представление о теплотехнике и некоторый опыт в строительных работах. Однако есть ряд подводных камней, с которыми можно столкнуться в процессе монтажа. Зная их и имея представление, как их обойти, можно сэкономить деньги и нервы.

Давление. Внутрипольные радиаторы с конвекционным принципом работы идеально подойдут для частных домов и коттеджей, где относительно маленькое давление (2,5 атм). Если устанавливать такую систему в многоэтажных домах, где давление варьируется от 6 до 12 атм, необходимо использовать медные батареи, которые способны переносить такие нагрузки.

Помните, первое, на что нужно обращать внимание – давление прибора и отопительной системы должны соответствовать друг другу. Не забывайте сверять показания в инструкции конвектора.

Высота потолков. От этого параметра зависит тепловая мощность приобретаемого оборудования. Чем выше потолки, тем более мощное оборудование нужно приобретать, чтобы эффективно обогревать весь объем воздуха. Чаще всего рассчитать необходимую мощность можно по формуле 1 кВт на 10м2 площади.

Выбор оборудования. Как правило, большинство радиаторов имеют идентичные характеристики и конструкцию. Но некоторые модели комплектуются дополнительными вентиляторами, обеспечивающими циркуляцию воздуха, что улучшает общую производительность.

Соблюдая эти простые принципы, можно без труда реализовать систему напольного отопления, которая будет эффективно работать на протяжении многих лет.

Выбираем оптимальный радиатор. Видео

Правильно организованная система отопления дома своими руками с использованием напольных радиаторов в первую очередь зависит от самого оборудования. Не ошибиться и выбрать нужный радиатор, соответствующий всем необходимым характеристикам – первоочередное дело.

На сегодняшний день внутрипольные батареи – еще довольно молодая и инновационная технология. Но несмотря на это, они пользуются большой популярностью, все чаще заменяя традиционные способы отопления.

Рынок идет навстречу потребителю и готов предложить большее количество вариантов, начиная от самых бюджетных радиаторов, рассчитанных на отопление маленькой площади, до производственных решений, удовлетворяющих самые крупные объекты. Разнообразие материалов, форм и размеров позволяет подобрать оптимальное решение всем желающим.

Оцените статью: Поделитесь с друзьями!

postroika.biz

Конвекторы и напольные радиаторы отопления встраиваемые в пол: особенности систем

Актуальность отопительных систем в нашей стране существовала во все времена. Традиционно они основаны на применении стандартных батарей. Но бывает, что для стилистики помещения возникает необходимость скрыть приборы. В этом случае на выручку приходят внутрипольные конвекционные устройства и скрытые от глаз радиаторные узлы.

Что такое встраиваемый напольный радиатор: назначение и классификация


Растущая популярность нового класса отопительных систем объясняется повышенными дизайнерскими требованиями современных домовладельцев. Например, в помещениях, где присутствуют панорамные окна, скрытые батареи будут выполнять свои функции, не закрывая пространство. Боле того, создаваемая ими тепловая завеса, способствует быстрому нагреву холодного воздуха от окон.

Внешне напольные радиаторы отопления встраиваемые в пол напоминают небольшой пенал, который закрыт сверху декоративной решеткой. Этот фактор позволяет использовать их в следующих случаях:
  • При организации обогрева бассейнов и зимнего сада.
  • В помещениях социального и коммерческого назначения для обогрева холла, салона и витрин.
  • При сплошном остеклении, когда нет возможности поставить обычную батарею.
  • Когда присутствует необходимость получить максимальную эффективность отопительной системы при визуальном отсутствии приборов.

Теплоотдача внутрипольных конвекторных приборов никак не меньше, чем у стандартных биметаллических радиаторов для обогрева квартиры. Встречаются как электрические обогреватели, так и работающие с водяным теплоносителем. Последние получили более широкое распространение, поэтому разберем их детальнее.

Классификация


Рынок насыщен продукцией внутрипольных обогревательных устройств от многих производителей. Каждая модель обладает индивидуальными характеристиками, но есть и общие атрибуты, по которым их классифицируют. По способу организации циркуляционных потоков теплого воздуха батареи делятся на два вида:

  • С вентиляцией естественного типа – такой радиатор напольный встраиваемый представляет собой U-образную трубку из медного сплава с надетыми на нее алюминиевыми пластинами. Ребра призваны увеличить площадь теплообмена. Конструкция закрыта решеткой, которая выполняет как защитную, так и декоративную роль.
  • С вентиляцией принудительного типа – система дополнительно содержит вентилятор, который призван распределять потоки холодного и теплого воздуха. В остальном конструкция аналогична.

Конвекционные устройства с принудительной вентиляцией обладают теплоотдачей в 2-3 раза выше, чем стандартные изделия. Их работа эффективна, быстрее прогревается помещение, однако для вентилятора необходима отдельная линия электропитания, что удорожает работы по установке и обслуживанию.

Конструкция встраиваемого в пол квартиры радиатора отопления напольного типа

Основная часть моделей выполнена из оцинкованной или нержавеющей листовой стали, и окрашена с применением технологии порошковой окраски. Эти материалы способствуют высокому уровню теплопередачи и длительному сроку эксплуатации. Конструкция внутрипольных батарей включает следующие элементы:

  • Корпус.
  • Решетка.
  • Теплообменник.
  • Блок управления.
  • Температурный датчик.
  • Тангенциальные вентиляторы.

Конструктивные особенности

Любой встраиваемый напольный конвектор или радиатор комплектуется теплообменником, представляющим собой контур из металла с припаянными к нему пластинами. Напольные решетки, входящие в комплект, предохраняют систему от повреждений и монтируются на уровне финишного напольного покрытия из ламината, паркета или керамической плитки.

Модели с вентиляторами отличаются высокой производительностью. Их подключают к электросети помещения, а в целях акустического комфорта используются опоры виброзащитного типа. Блок управления позволяет установить оптимальный температурный режим. Узел подключения расположен в торце батареи. Присутствие воздухоспускного клапана поможет устранить завоздушивание системы.

Особенности установки

Монтаж скрытых отопительных приборов следует планировать еще на стадии проектирования. После окончания строительства такие работы требуют выполнения капитального ремонта, потому что без обустройства каналов в полу и смены напольного покрытия не обойтись.

Производители выпускают свою продукцию как в корпусах, так и без них. Отсюда существует два варианта установки таких приборов:

  1. В корпусе – теплообменники помещены в коробе из металла, который крепится в углублении, глубина составляет от 100 до 300 мм.
  2. Без корпуса – такая конструкция встраивается в канал и нуждается в теплоизолировании канала.

Устройства с корпусом проще в монтаже. В первую очередь готовится желоб по всей длине прибора, после чего приступают к организации коммуникационных каналов. Для подключения встраиваемых в пол напольных радиаторов системы отопления обычно используют полипропиленовые или металлопластиковые элементы. В районе подвода труб рекомендуется сделать нишу, чтобы было удобнее производить коммутацию или ремонт.

Рекомендации по выбору

Покупая какую-либо модель скрытого обогревателя, нужно учитывать габариты изделия и его мощность. Важно определиться и с вентиляторами – есть ли смысл принудительной конвекции или хватит естественной. Кроме этого стоит учесть следующие факторы:

  • Давление в системе. Батареи скрытого типа подходят для зданий с замкнутой отопительной сетью. Уровень давления в многоэтажном доме можно узнать в ЖЭК или у сотрудника управляющей компании. Обычно прибор должен выдержать до 15 атмосфер.
  • Тип теплоносителя и его характеристики. У жителей многоэтажных зданий наполнитель батарей может создать массу проблем. Поэтому лучше сразу узнать данные о качественном составе жидкости и подобрать соответствующее изделие.
  • Параметры подключения и тип системы отопления. Большинство моделей способно эффективно функционировать как в однотрубной, так и в двухтрубной системе обогрева. Однако эти сведения все же лучше уточнить в магазине. Несовпадение диаметров можно компенсировать переходниками.

Производители

Осуществить выбор обогревателя из обширного списка производителей – довольно сложная задача. Они различаются по типоразмерам и внешнему виду, оба параметра нужно учесть на начальном этапе проектирования помещения. На практике с положительной стороны зарекомендовали себя встраиваемые водяные напольные радиаторы следующих моделей:

  • Varmann – имеют широкую линейку типоразмеров, возможность реализации принудительной конвекции.
  • Jaga – производитель применяет в теплообменнике медь и алюминий, корпус сделан из оцинковки, возможен выбор материала решетки: дерево нержавеющая сталь или алюминий.
  • Eva – приборы отвечают европейским нормам и могут применяться как в автономных, так и в центральных системах отопления.
  • Gekon – недорогие устройства отечественного производства с оптимальным соотношением стоимость/качество.
  • Verano – польский производитель, выпускающий преимущественно модели с принудительной конвекцией.

stroimass.com

Радиаторы отопления встроенные в пол — особенности, достоинства и недостатки

Главная / Радиаторы / Радиаторы отопления встроенные в пол — особенности, достоинства и недостатки

Тепловые радиаторы, встраиваемые в пол, чаще используются при нестандартном дизайне. В помещениях, которые имеют панорамные окна, такие батареи выполняют свои функции, не заслоняя открытое пространство. Они не только обогревают помещение, но и создают тепловую завесу, препятствуя поступлению холодного воздуха от окон. Подобные приборы устанавливают в частных домах, зимних садах, спортзалах, офисах и других помещениях социального назначения.

Радиаторы отопления встроенные в пол

Внешне такой радиатор похож на пенал, закрытый сверху решеткой. Внутри находится устройство, которые непосредственно обогревает помещение. Давайте подробнее разберемся с радиаторами отопления, встроенными в пол, их преимуществами и недостатками в использовании.

Устройство радиатора

Радиаторы отопления встроенные в пол состоят из ребристого нагревателя, корпуса и панели, прикрывающей всю конструкцию. Они могут дополняться вентиляторами для лучшего распределения тепла. Устройство помещается в стяжку и заделывается на уровне напольного покрытия.

Устройство радиаторов встраиваемых в пол.

Рассмотрим каждый элемент по отдельности:

  • Корпус такого радиатора обычно изготавливается из нержавеющей стали. Но для сухого помещения можно подобрать и другой материал. Загвоздка бывает в том, что малоизвестные компании часто применяют некачественную техническую сталь, недолговечную в эксплуатации. Обязательно узнавайте у продавца, из какого материала изготовлен корпус.

Устройство радиаторов встраиваемых в пол.

  • Ребристый нагреватель или теплообменник. Он представляет собой металлический контур с присоединенными пластинами, припаянными с помощью химического состава с молекулами серебра. Пластины плотно соединены с основой. Ни повышенные температуры, ни постоянное изменение состояния в результате расширения-сужения не влияют на прочность сцепления. Тепло от контура передается на пластины, от которых и происходит теплообмен с воздухом.

Ребристый нагреватель

  • Напольные решетки. Они устанавливаются на уровне финишного покрытия и имеют цель предохранить конструкцию от механических повреждений. Могут быть как съемными, так и смонтированными вместе с основным механизмом радиатора. Второй вариант так и продается, готовым к подключению.
  • Воздушный вентилятор. Установка вентилятора позволяет получить больше тепла. Он подключается к электрическим сетям, а чтобы уменьшить уровень шумов, используются виброзащитные опоры. Радиаторы с имеющимися вентиляторами выдают больше тепла, так как заслоняют проход холодным воздушным потокам от окон и не дают образовываться на стекле каплям воды.

Воздушный вентилятор

  • Клапан сброса. Устройство для сброса воздушной прослойки подключают после монтажа радиатора, встроенного в пол. Помогает устранять завоздушивание и повышает эффективность такой отопительной системы.
  • Регуляторы. Наличие таких устройств позволяет задавать нужный температурный режим в помещении.

Регуляторы

Обратите внимание! Почти все, встраиваемые в пол радиаторы отопления, имеют регулятор мощности. Можно в любой момент выбрать уровень нагрева.

  • Вводы. Расположены с торца или бока радиатора. При невозможности использовать горячий теплоноситель, приобретают электрические батареи, которые также встраивают в пол.

Вводы

Преимущества радиаторов, встраиваемых в пол

Отопительные батареи, встраиваемые в пол, прекрасно справляются с задачей обогрева помещений. Основные преимущества:

  • Появление свободного пространства. Теперь ничто не мешает ставить предметы интерьера и мебель на пол вплотную к стене.
  • Скрытое размещение радиатора. Не требуется покупать приборы, которые бы соответствовали дизайну комнаты.
  • Высокая производительность такого радиатора при долгом сроке эксплуатации.
  • Устойчивость к агрессивным теплоносителям, его надежность и соблюдение всех требований экологической безопасности.
  • Возможность установки панорамного остекления.

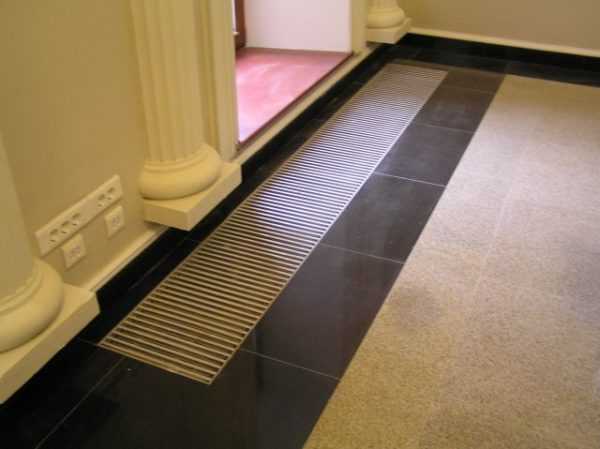

Установленный в пол радиатор отопления

При всех положительных качествах радиаторов отопления, встраиваемых в пол, есть моменты, которые снижают их популярность. Например, производить установку данных приборов лучше всего во время строительства дома или его капитального ремонта. А подключаются батареи с водой в качестве теплоносителя при помощи канала, который прокладывают внутри пола. Это и делает сложным монтаж, особенно если он производится в цементной стяжке.

Монтаж радиатора отопления встроенного в пол

Особенности радиаторов

  • Напольные устройства для обогревания производятся с корпусами или без них. Первые проще в установке. Сначала готовят желоб по длине радиатора, помещают в него прибор и присоединяют к коммуникациям. Размеры коробов могут колебаться от 90 см до 3 м, и позволяют подобрать нужный вариант в любое помещение.
  • Если выбран простой и бюджетный вариант без корпуса, придется подбирать способ надежного крепления батареи к полу и делать термоизоляцию, для того чтобы избежать потери тепла. В качестве такого материала может подойти практически любой, продающийся на строительном рынке, обладающий устойчивостью к нагреванию и имеющий низкий коэффициент теплопроводности.
  • Простая конструкция теплообменника, состоящая из контура и пластин, надежна и эффективна в эксплуатации. Она бывает изготовлена из оцинкованной стали, алюминия и меди. Последние варианты стоят дороже и имеют лучшие показатели мощности из-за высокой степени теплопроводности и устойчивости к коррозии.
  • Имеется возможность увеличения мощности. Если имеющийся узел недостаточен для обогревания помещения, радиаторы можно укомплектовать дополнительным теплообменником. Отапливаемая площадь увеличивается в 2-3 раза.
  • Можно выбрать понравившийся дизайн напольной решетки. Она может быть сделана из различных материалов и иметь отличающееся цветовое решение.

Различный дизайн решетки радиатора встроенного в пол

Радиаторы, встраиваемые в пол, работают, так же как и привычные настенные приборы отопления, но обладают и своими отличительными характеристиками.

Как выбрать

При покупке электрических напольных радиаторов отопления, встраиваемых в пол, нужно отталкиваться от требуемых размеров и желаемой мощности. Стоит определиться и с вентилятором: нужна ли принудительная конвекция или достаточно будет естественной.

При выборе встраиваемых батарей с теплоносителями требуется учесть многие факторы.

  1. Давление в теплосистеме. Такие радиаторы подойдут для обогрева домов, имеющих замкнутую сеть отопления. Перед установкой в квартирах многоэтажного дома требуется учесть имеющееся давление. Такие данные можно получить в ЖЭКе или работников управляющей компании, и согласно им подобрать нужную модель радиатора. Обычно такое устройство должно выдерживать давление до 15 атмосфер.
  2. Параметры и тип теплоносителя. Если встраиваемые в пол приборы монтируются в частном доме, то подходит любой теплоноситель, так как собственник жилья сам осуществляет контроль за его температурой и состоянием. Для жителей многоэтажек наполнение радиаторов может создать множество проблем. Поэтому при решении установить встраиваемые батареи нужно заранее узнать о качестве, Ph жидкости, температуре, содержании кислорода и других характеристиках теплоносителя.
  3. Тип системы отопления и диаметры подключения. Многие модели радиаторов могут нормально функционировать в однотрубной и двухтрубной системах обогревания. Но эти сведения требуется уточнить у продавцов. А при несовпадении диаметров можно воспользоваться переходниками.

Однотрубная и двухтрубная разводка системы отопления.

Обратите внимание! Радиаторы, встраиваемые в пол, могут быть единственными источниками отопления в помещении.

Разновидности моделей

Выпускается две модификации радиаторов: с естественной и принудительной конвекцией. Имеющиеся вентиляторы питаются от сети в 22 В. или источника с постоянным током на 12 или 24 В.

Среди разнообразных встраиваемых батарей продаются модели, предназначенные и для отопления, и для охлаждения. Выпускаются двухтрубные и четырехтрубные устройства. В первом варианте теплообменник подключен к отоплению и к охлаждению. Во втором — имеются два теплообменника, каждый из которых связан с одной из систем. Такие радиаторы более эффективны в эксплуатации, но и стоят дороже.

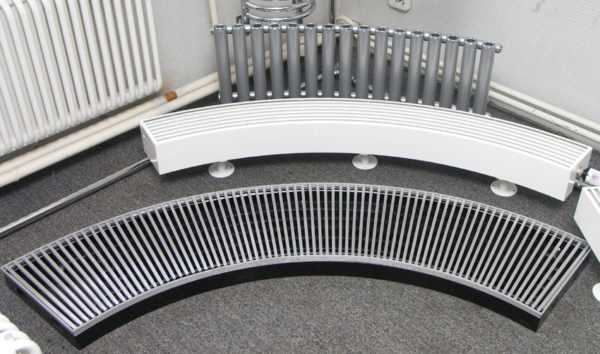

Нестандартные виды и размеры радиаторов.

Встречаются напольные модели с функцией подачи свежего воздуха. Для этого воздух всасывается через отдельное отверстие, проходит через встроенные фильтры, подогревается и уходит обратно в комнаты.

При нестандартных помещениях с имеющимся искривлением пола можно заказать угловые радиаторы или с нужным радиусом кривизны. Есть теплообменники на гибких шлангах, которые позволяют вынуть прибор на пол и убрать его обратно.

Электронные и механические термостаты позволяют контролировать и изменять температуру и мощность радиаторов, встраиваемых в пол. Такие устройства располагаются внутри корпуса, а управляются при помощи дистанционного пульта. Электронные варианты располагают возможностью программирования температуры обогрева по времени.

Термостат для батареи отопления

Можно подобрать и устройства, предназначенные для высокого уровня влажности. В таких радиаторах применяются материалы и электрооборудование, не поддающиеся коррозии. Предусмотрен и дренажный сток, по которому отводится конденсат.

Рекомендации специалистов по монтажу

Первым важным шагом после принятия решения об установке такого вида радиаторов будет составление проекта с указанием всех факторов: расположения, габаритов конструкции, производительности и остального.

Требуется приобрести все необходимое оборудование.

Монтаж встраиваемых в пол радиаторов

Во время заливки стяжки прокладываются трубы для подачи теплоносителя. А в готовом помещении делаются штробы, в которые и будут помещены трубы. Далее готовится ниша для корпуса. При этом она должна быть больше, чем короб радиатора на 5 мм по ширине и длине при торцевом подключении, и на 10 мм при боковом. После этого производится установка радиатора отопления. На этом этапе главное — это расположить конструкцию так, чтобы она не выступала за поверхность напольного покрытия. Соединяются патрубки с трубами подачи теплоносителя. Места соединений должны быть прочно зафиксированы. Для проверки обычно проводят пробный пуск отопительной системы.

Последний штрих — укладка наружной решетки на пол.

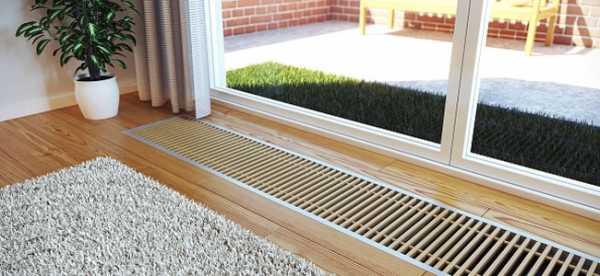

Радиатор встроенный в пол

Расчет мощности и величины прибора, встроенного в пол, производится по параметрам, учитывающим высоту потолков, размеры окон, среднюю температуру воздуха зимой окон и прочее. Приблизительно подбирают таким образом:  на 1 квадратный метр площади — 100 Вт мощности батареи.

Недостатки

Конвекторы встраиваемые в пол.

  • Для установки таких батарей может потребоваться увеличение высоты пола. Это уменьшит высоту помещения и потребует лишних затрат для покупки строительных материалов.
  • Цена отопительных приборов выше, чем у привычных настенных или напольных моделей.
  • Такие батареи не самый лучший вариант для помещений с высотой потолков более 3 метров. Лучше будет приобрети настенные варианты.
  • Батареи, встроенные в пол, сложнее в установке.
  • Если у радиаторов присутствует система принудительной конвекции, то плата за электроэнергию увеличивается.
  • Внутри батарей собирается пыль, а при наличии принудительной конвекции она может разноситься по всему помещению.

Фотогалерея (15 фото)

13.11.2016


gopb.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
