Радиальный подшипник это – Виды и назначение радиальных подшипников

Шариковый радиальный двухрядный сферический подшипник

Шариковый радиальный двухрядный сферический подшипник. Главная особенность конструкции – наличие сферической поверхности на внешнем кольце, что позволяет ликвидировать главный недостаток однорядного шарикового подшипника – невозможность работы при перекосе или изгибе валов. Это самоустанавливающаяся опора, хорошо воспринимающая радиальные нагрузки при перекосе осей колец до 3^о (возможен и больший перекос, но тогда должна снижаться величина воспринимаемой нагрузки). Такие перекосы возникают в конструкциях с недостаточно жесткими валами (когда увеличение их жесткости нецелесообразно), а также у гибких валов. Подшипник может воспринимать и двустороннюю осевую нагрузку (пунктирные вектора на рисунке), но она затрудняет отслеживание перекосов, и поэтому нагружать ею подшипник не рекомендуется.

Роликовые радиальные подшипники с короткими цилиндрическими роликами

Роликовые радиальные  подшипники с короткими цилиндрическими роликами. Предназначен для восприятия большой радиальной нагрузки, но, вследствие повышенной чувствительности к перекосу осей, должен устанавливаться на жестких валах (перекос не должен превышать 10…15º). Вследствие скосов на одном из колец (на рисунке – на внутренней поверхности наружного кольца) кольцо становится подвижным в осевом направлении. По этой причине подшипник не способен воспринимать осевую нагрузку, и необходима его осевая фиксация в конструкции подшипникового узла. Подшипники применяют в качестве плавающей опоры. Предельно допустимая скорость качения роликов на среднем диаметре не должна превышать 10 м/с.

Роликовый радиальный двухрядный сферический подшипник

Роликовый радиальный двухрядный сферический подшипник. Предназначен для восприятия особо больших радиальных нагрузок при значительном перекосе осей колец (до 3°). Внутренняя поверхность наружного кольца имеет сферическую форму (

что позволяет компенсировать перекосы валов), а ролики – бочкообразную форму. Подшипники могут воспринимать и осевые нагрузки.

Радиально-упорные подшипники

Радиально-упорные подшипники при увеличении угла контакта увеличивают осевую нагрузку, однако существенно снижается радиальная грузоподъемность.

Радиально-упорные шариковые подшипники.

Радиально-упорные шариковые подшипники. Предназначен для восприятия радиальной и односторонней осевой нагрузок. Приложение к подшипнику осевой силы другого направления (к узкому торцу наружного кольца) может вызвать съем кольца с тел качения, что недопустимо. Середина площадки контакта шариков с наружным кольцом (дорожки качения) смещена относительно вертикального положения на угол b, что улучшает восприятие осевой нагрузки. При этом для восприятия относительно небольших осевых нагрузок (F_a/F_r<0,5) предназначены радиально-упорные подшипники с углом контакта b»12° (величина угла меняется в зависимости от соотношения осевой и радиальной нагрузок), а существенных осевых нагрузок – упорно-радиальные подшипники с углом b=26° и b=36°.

Конические роликовые подшипники

Конические  радиально-упорные роликовые подшипники. Предназначен для восприятия больших радиальных и односторонних осевых нагрузок. Подшипники выпускают с обычным углом конуса b=10…16^о и повышенным b>25°, с ростом этого угла повышается осевая нагрузочная способность. С другой стороны, во избежание заклинивания роликов не рекомендуется применение при больших осевых нагрузках подшипников с малым углом b. Коническая форма подшипника, как и в случае с шариковым радиально-упорным подшипником, вызывает самодогружение его осевой силой S.  Подшипники требуют обязательной осевой регулировки. На рисунке точка приложения радиальной реакции смещена относительно середины подшипника и находится в точке А пересечения оси подшипника и нормали к оси ролика, проведенной из его середины. При больших углах контакта эта точка может выйти за пределы подшипника.

Роликовые подшипники с цилиндрическими роликами обладают большей грузоподъемностью, однако не воспринимают осевых нагрузок, а с коническими роликами менее быстроходны.

Упорные шариковые подшипники.

Упорные подшипники

Упорные шариковые подшипники. Предназначен для восприятия односторонней сжимающей осевой нагрузки.   Наличие радиальной нагрузки недопустимо. У этой конструкции подшипников прекрасные скоростные качества, но невысокая нагрузочная способность. Для восприятия двусторонних осевых нагрузок применяют двухрядные подшипники со средним кольцом, фиксируемом на валу. Упорные подшипники чувствительны к перекосу оси вала, и поэтому их часто устанавливают на промежуточных сферических опорах. При горизонтальном расположении валов подшипник работает хуже, чем на вертикальных валах, и требует хорошей регулировки или постоянного поджатия колец подшипника, например, пружинами. Предельно допустимая скорость качения шариков на среднем диаметре не должна превышать 5 м/с (при больших частотах вращения центробежная сила вдавливает шарики в клиновой зазор, образованный дорожками качения, что приводит к их заклиниванию).

Упорные роликовые подшипники

Упорные роликовые подшипники. Ролики могут быть цилиндрическими, коническими и сферическими. В зависимости от формы роликов, упорные роликовые подшипники могут компенсировать перекосы и несовпадения осей вала. Упорные роликовые подшипники применяются в тяжелых условиях работы. при больших осевых нагрузках. Предназначен для восприятия больших осевых нагрузок при небольших частотах вращения (с окружной скоростью до 5 м/с). Упорные подшипники чувствительны к перекосу оси вала, и поэтому их часто устанавливают на промежуточных сферических опорах.

Игольчатые  радиальные подшипники.

Игольчатый радиальный подшипник

Применение игольчатых подшипников  позволяет уменьшить габариты (диаметр) при значительных нагрузках. Упорный подшипник  воспринимает только осевые нагрузки и плохо работает при перекосе оси. Игольчатый роликоподшипник (рисунок 25, б, номер обозначения типа – 4). Предназначен для восприятия радиальных нагрузок при очень стесненных радиальных габаритах. Очень чувствителен к перекосу осей и поэтому требует высокой жесткости вала. Предельно допустимая скорость качения роликов-иголок на среднем диаметре не должна превышать 5 м/с. Подшипнику свойственен повышенный коэффициент трения и износ.

javacv.ru

Радиальный подшипник

Одними из самых распространённых подшипников является радиальный подшипник. Он получил свою популярность из-за таких качеств, как универсальность и низкая цена. Также данные технические приспособления обладают свойством выполнять радиальный и осевой рабочий процесс. Вдобавок подшипники радиального типа допускают нагрузочные усилия на осевой сектор различных вариантов движения, но лишь в том случае, если не превосходят семидесяти процентного соотношения к неиспользованному радиальному усилию, которые определяются техническими условиями.

Помимо этого подобные средства технического оснащения способны функционировать на больших вращательных оборотах. Радиальный подшипник классифицируется как неразъемный тип и обладает низким уровнем способности к самостоятельной установке.

Также радиальные подшипники оснащаются уплотнителями и не требуют технического обслуживания. Это обеспечивает конструктивную простоту устройства. Для аналогии, радиальные подшипники однорядной структуры, в сравнении с другими разновидностями, обладают наименьшие потерями, которые завязаны на таком действии, как трение, чем и достигается достоинства подобных подшипниковых приспособлений на больших двигательных оборотах.

Конструкция радиальных подшипников

Для радиальных подшипников с однорядной конструкцией необходима высокоточная степень соосности во время постановки. Отклонения наружных кольцевых элементов в сторону внутреннего сектора конструкции нет должно превышать пятнадцать (десять) угловых единиц. Данный фактор актуален даже тогда, когда используются устройства со значительно превышающим люфтом. А вот в радиальных подшипниках однорядного типа применяют центрированные сепараторные механизмы.

Но существуют определенные разновидности подшипниковых приспособлений, которые предназначены для определенных условий эксплуатации. Они оборудуются большими сепараторами, которые изготовлены из материалов с хорошими смазочными качествами. Например, из сплавов алюминия и таких сплавов как латунь, бронза, текстолит. Эти сепараторы центрируют по бортам наружных колец подшипников.

Подшипники типовой радиальной конструкции изготовляются с открытыми и закрытыми видами структур. При закрытом исполнении используются уплотнения и защитные шайбы по обе стороны. Однако и подшипники открытого типа, могут изготовляться с уплотнениями и защитными шайбами. Радиальный подшипник производят на заводах с соответствующими значениями зазоров и, с определенными радиальными зазорами, которые бывают меньше или больше соответствующих нормам.

Эксплуатация радиальных подшипников

Для нормальной работы радиальных подшипников необходима определенная степень нагрузки. Подобное обстоятельство крайне важно при работе на больших оборотах вращения, когда пассивные качества тел вращения и сепараторов, а также силы трения могут существенно искажаться. Это приводит к явлению проскальзывание.

Радиальный подшипник имеет малую способность к самоустановке. По этой причине они требуют высокого мастерства при установке. Для установки требуется определенная база профессиональных знаний. Отклонения радиальных подшипников приводят к изменению движения тел качения, возникновению ненужных нагрузок и уменьшению эксплуатационного срока службы подшипника. Так что, всегда нужно помнить, что в радиальных подшипниках должны быть минимальны углы отклонений от стандартных технологических норм.

Сложность установочного процесса радиальных подшипников оправдывается их высокими эксплуатационными возможностями. Данный вид технического оснащения высокотехнологических устройств является одним из самых надежных, среди аналогичных приспособлений. Благодаря чему, не смотря на невысокую стоимость деталей, радиальный подшипник пользуется особой популярностью, и широко применим во многих технических сферах деятельности.

promplace.ru

Радиальный подшипник

Подшипники качения составляют абсолютное большинство опор в современном машиностроении. И наиболее массовый и востребованный из них – радиальный подшипник. Он воспринимает радиальные усилия, а для некоторых разновидностей и осевые нагрузки. Представляет собой опору из внешнего, внутреннего кольца с дорожками под перемещение тел качения, разделяемых сепаратором.

Основные представлены в нашем каталоге подшипников в разделе «Радиальный подшипник»

По используемым телам качения различают радиальные:

По численности рядов тел качения выделяют:

• однорядные;
• двухрядные.

По используемым материалам:

• из хромистых высокоуглеродистых сталей типа ШХ;
• цементируемых сталей;
• стали нержавеющей 95Х18;
• высокотемпературных сталей для соответствующих подшипников;
• керамики;
• полимерных материалов.

Наиболее распространенным материалом являются стали хромистые высокоуглеродистые:

• для наружных и внутренних колец ШХ15СГ, ШХ15, ШХ9, ШХ4;
• для тел качения ШХ15, ШХ9, ШХ6.

Необходимая твердость 62…66 HRC достигается:

• отжигом заготовки с формированием зернистого цементита;
• сочетанием закалки на 820 град, низкотемпературной обработки до – 30 град,
• уменьшающей остаточный аустенит, отпуска на 150 градусах.

Для колец крупногабаритных подшипников используются цементируемые стали 20Х2Н4А с глубиной слоя цементации пять, шесть миллиметров. Для создания такого слоя требуется пять, шесть дней при температуре процесса 850…900 градусов. Затем заготовка отжигается при восьмистах градусах, закаливается при 750…800 град и отпускается на 180…200 градусах.

Особые условия пищевой промышленности с возможностью контакта с продуктами и регулярной обработкой агрессивными средствами мойки, дезинфекции требуют применения нержавеющих подшипников радиальных. Они также востребованы в химическом машиностроении. Их материалом служит мартенситная нержавейка 95Х18. Твердость порядка 60…62 HRC достигается закалкой с маслом при температуре 1000…1070 град и отпуском при 150 градусах.

Шарико и роликоподшипники, работающие при особо высоких температурах, изготавливают из стали жаропрочной 80MoCrV42-16 по ISO683-17:1999. Эта сталь обеспечивает работоспособность для температур более 250 градусов. Для обычных подшипников даже с высокотемпературной смазкой допустим диапазон до двухсот градусов.

Керамические подшипники радиальные выполняют из жесткого, легкого, ударопрочного нитрида кремния. В гибридных ролико и шарикоподшипниках из керамики лишь тела качения при пластиковом сепараторе. Их преимуществами являются малый нагрев при работе, диэлектрические свойства, долговечность, пониженное трение, небольшая инерция. А недостатки – хрупкость тел качения, более высокая цена, ограниченность количества типоразмеров.

Полностью керамические подшипники дополнительно к достоинствам гибридных обладают стойкостью к магнитным полям, высоким температурам, воздействию агрессивных веществ, малым весом, повышенной жесткостью. Но они еще более дорогие, чем гибридные. Сочетание высокой цены и особых свойств определяет области применения:

• мощные электромоторы;
• газотурбинная техника;
• высокооборотные шпиндели;
• вакуумная техника и насосы;
• медицинское оборудование;
• техника для космических исследований.

С постепенным снижением стоимости область применения будет расширяться.

Полимерные шарикоподшипники, уступая по грузоподъемности аналогам из металла, имеют ряд специфических преимуществ, определяющих область применения:

• немагнитные;
• устойчивы к высокоагрессивным средам;
• не нуждаются в смазке;
• необременительное обслуживание;
• допускают контакт большинства пищевых продуктов;
• имеют малый вес;
• сниженный шум;
• электроизолирующие свойства;
• хорошо работают на высоких скоростях.

Поэтому их часто используют в пищевых машинах, оборудовании для медицины, химическом машиностроении, вакуумном оборудовании, электротехнике, текстильных машинах, оборудовании для офисов.

Подшипники шариковые радиальные однорядные – массовые и востребованные.

Самыми массовыми стали шарикоподшипники однорядные радиальные. Их высокая применяемость связана со значительными преимуществами:

• способностью воспринимать достаточно большие радиальные и невысокие осевые нагрузки;
• относительно небольшая стоимость;
• очень широкий диапазон допустимых оборотов;
• простота монтажа при отсутствии сложных регулировок;
• благодаря возможности воспринимать осевое усилие до 30% неиспользованной радиальной грузоподъемности значительно упрощается конструкция опорных узлов;
• чрезвычайно большое количество модификаций и типоразмеров, позволяющих решать большинство возникающих задач.

Ключевой недостаток – чувствительность к перекосу внутреннего кольца при установке. Допустимый перекос по каталогу FAG-INA составляет 2…3 минуты при невысокой нагрузке, 5…10 минут при больших нагрузках. Для монтажа двух таких подшипников требуется строгая соосность расточек. Поэтому их чаще используют в расточках единого корпуса, выполненных с одной установки, что ограничивает длину валов. Эту проблему решает модификация со сферической поверхностью наружной обоймы. Но для таких шарикоподшипников значительно осложняется обработка поверхности в корпусе. Это решение обычно используется в покупных серийных подшипниковых узлах.

Подшипники шариковые радиальные однорядные по грузоподъемности уступают аналогичным роликовым, но по совокупности характеристик в большинстве случаев являются оптимальным решением.

Среди затребованных модификаций шарикоподшипники радиальные однорядные:

• с одной серия 60000 либо двумя серия 80000 защитными шайбами из металла по ГОСТ 7242-81, упрощающие конструкцию узла за счет отказа от крышек и уплотнений;
• с одним серия 160000 либо двумя серия 180000 уплотнениями согласно ГОСТ 8882-75;
  имеющие канавку на наружной обойме под упорное кольцо, облегчающую фиксацию, ГОСТ 2893-72;
• упрощает фиксацию также модификация с фланцем на наружном кольце;
  с датчиком оборотов, перекоса внутреннего кольца, направления вращения производства SKF;
• с отверстием коническим;
• высокотемпературные, например SKF типа VA201 до 250 град, VA208, VA228 до 350 градусов.

Подшипники радиальные шариковые однорядные ГОСТ 8338-75 – базовое исполнение. Их устанавливают в распор либо по плавающей схеме.

В оборудовании, работающем при небольшой запыленности, могут применяться подшипники с защитными шайбами. Отсутствие необходимости в крышках, уплотнениях позволяет снизить металлоемкость, стоимость, трудоемкость. Такие шарикоподшипники применяют в торговом, упаковочном оборудовании, различных конвейерах.

В обозначении подшипников справа налево пара цифр означают диаметр внутренний. Цифры 00 отвечают диаметру 10 мм, 01 соответствуют 12 мм, 02 указывает на 15 мм, 03 отвечает 17 мм. Начиная с 04 диаметр равен числу, умноженному на 5. Третье число справа – диаметральная серия, четвертая – вид, пятая, шестая исполнение конструктивное, седьмая обозначает серию ширины. Подшипники шариковые радиальные однорядные 204 входят в группу 2 по диаметрам и имеют внутреннее отверстие 20 мм, а 80204 обладают еще двумя защитными металлическими шайбами.

Радиальный подшипник игольчатый

Ключевой недостаток подшипников качения – повышенный внешний диаметр. Нередко конструктивно необходимы опоры качения с небольшим внешним диаметром. Такую задачу выполняет радиальный подшипник игольчатый, в котором телами качения работают закаленные иглы.

Согласно ГОСТ 4657-82 серия 74000 имеет наружную и внутреннюю обойму, а серия 24000 только наружную и ролики-иглы катятся по шейке вала.

Для серии 24000 к валу предъявляются повышенные требования по точности, твердости 61 HRCэ и чистоте поверхности Ra 0,32.

Игольчатые подшипники несут только радиальную нагрузку, не компенсируют осевые усилия. Для компенсации осевых сил в конструкцию вводят дополнительный подшипник упорный.

Существуют модификации сочетающие игольчатый и упорный подшипник.

Радиальные подшипники роликовые

Роликовые радиальные подшипники благодаря линейному контактному пятну отличаются повышенной грузоподъемностью и износостойкостью.

По сравнению с шарикоподшипниками они являются более шумными, допускают меньшие скорости, но несут в полтора, два раза большие радиальные нагрузки. Роликоподшипники с короткими роликами цилиндрическими ГОСТ 8328-75 главного исполнения 2000 не несут осевую нагрузку и даже допускают осевые сдвиги внешней, внутренней обойм. Это свойство используют при необходимости небольших осевых смещений валов, например, в подшипниковом узле жерновой мельницы при регулировке зазора между жерновами.

Некоторые типы 12000, 42000 воспринимают небольшие осевые односторонние усилия, а 92000 – двухстороннюю осевую нагрузку. Роликоподшипники цилиндрические более чувствительны к перекосу, чем шарикоподшипники, требуют чрезвычайно точной соосности.

Двухрядный радиальный подшипник сферический шариковый и роликовый

Для большой длины или малой жесткости вала и размещении подшипников в разных корпусах сложно обеспечить строгую соосность, которую требуют подшипники шариковые радиальные однорядные. Роликоподшипники однорядные еще более чувствительны к перекосу вала. Решением проблемы являются двухрядные сферические подшипники, позволяющие почти двухградусный перекос вала.

Двухрядные сферические шарикоподшипники, соответствующие ГОСТ 28428-90 допускают перекос вала до 2,5 градусов. Воспринимают небольшие усилия осевые. Допустимые обороты и радиальная нагрузка меньше, чем у однорядных шарикоподшипников соответствующих размеров. Серия 1000 имеет цилиндрическое отверстие, а 111000 – коническое.

Сферические двухрядные роликоподшипники согласно ГОСТ 5721-75 нормально работают при перекосе вала до двух градусов, значительных радиальных нагрузках и осевых усилиях до 25% незадействованного радиального усилия. В серии 3000 отверстие цилиндрическое, а 113000 коническое.

Такие подшипники предпочтительны для валов большой длины и для размещения в отдельных корпусах.

Подробную информацию о радиальных подшипниках содержат стандарты, второй том Справочника конструктора-машиностроителя от Анурьева, каталоги SKF, FAG-INA.

themechanic.ru

Подшипник радиальный шариковый

Виды подшипников

По определению подшипник это совокупность деталей, соединённых в один узел.  При всем разнообразии они достаточно унифицированы и делятся на подшипники качения и подшипники скольжения. Подшипник качения более распространён в применении и состоит из верхнего наружного кольца, тел качения (это шарики или ролики), сепаратора и внутреннего кольца.

Обычно подшипник одевают на вал и там его закрепляют при помощи специальных дополнительных фиксирующих приспособлений.

 Если в подшипнике телами качения являются шарики, подшипник называется шариковым, если используются ролики — подшипник называется роликовым. Они отличаются по способу принимаемой нагрузки. Ролик прочнее, он воспринимает более сильную нагрузку, чем шарик, у него площадь соприкосновения больше. Но шарик работает тише, допускает при установке небольшой перекос и работает при большей скорости вращения. Также разница в потере на трение.

 Шариковые радиальные подшипники

 Шариковые радиальные подшипники имеют такое название из-за того, что они воспринимают радиальную нагрузку, но осевую воспринимают значительно хуже.  По конструкции такие подшипники состоят , как писалось выше, из двух колец, причем внутри колец есть специальные углубления для шариков. Шарики в зависимости от назначения подшипника изготавливаются или с определённым припуском ( для термостойких подшипников, что бы шарик при нагревании не заклинивало) или в притык, когда последний шарик забивают под усилием (например, в автомобилях).

Шарики должны быть изготовлены идеальной гладкой формы, потом их для усиления гладкости и в антикоррозийных целях хромируют или никелируют, предварительно подвергнув термообработке для придания твердости. По современным технологиям выпускаются шарики из новых композитных материалов. Новые разработки ведутся по пути  использования синтетического нитрида кремния Si3N4, оксида алюминия Al2O3, оксида циркония ZrO2 и карбида кремния SiC. Это достаточно перспективный материал, не подвергается коррозии, выдерживает перепады температур от -170 до + 1000 градусов по Цельсию. Такие подшипники называются гибридными.

 Сепаратор

Сепаратор в подшипнике предназначен для разделения и удержания шариков внутри колец. Он также несет нагрузку. При изготовлении согласно  ГОСТ его материал зависит от назначения подшипника, в каких условиях он будет работать, и какую нагрузку он будет нести. Изготавливают сепаратор вырубным способом из листового железа  с одновременным приданием формы под шарики. Сталь должна отвечать тем же характеристикам, что и подшипник в целом. Гораздо чаще изготавливают сепаратор из латуни и сплавов, бронзы безоловянной, а также из нержавеющей и специализированной стали. Также сепараторы изготавливаются из новых полимерных и полиамидных материалов.

 Сепараторы в зависимости от назначения подшипника бывают для установки шариков в один ряд, т.е. однорядными, и для установки шариков в два ряда, т.е. двухрядными. Количество рядов зависит от нагрузки на подшипник. Этот подшипник очень похож на два однорядных подшипника, поставленных вплотную,  Но по геометрии есть существенная разница.

 С двумя рядами шариков, или двухрядный радиальный шарикоподшипник не так требователен к тому, что будет на валу небольшой перекос, он сам приспосабливается к небольшому углу перекоса. .Двухрядный радиальный шариковый подшипник используется  в том случае, когда имеются достаточные нагрузки при высокой частоте осевого вращения. Это достигается тем, что нагрузка перераспределяется на каждый шарик в сторону уменьшения.

Подшипник радиально упорный шариковый

Они также есть как однорядные, так и двухрядные. Этот подшипник в отличие от обыкновенного имеет канавки в кольцах, наружном и внутренним, немного смещенные друг против друга вдоль оси. Это дает возможность воспринимать нагрузку, как осевую, так и радиальную, но только в одном направлении. Поэтому лучше, когда такие подшипники ставят в паре.

Однорядный радиально-упорный шарикоподшипник

Если нужно , что бы подшипник работал с радиальными и осевыми нагрузками в обе стороны, применяются  подшипники радиально упорные шариковые двухрядные.

Двухрядный радиально-упорный шариковый подшипник

Он такой же, как и два однорядных, так же воспринимает нагрузку в обе стороны, но поуже размером.

Шариковый радиальный сферический двухрядный подшипник

 По своему виду это практически такой же подшипник, но отличие его в том, что дорожка качения  на верхнем кольце у него выполнена вогнутой. Его не изготавливают в разъемном виде. Осевую нагрузку он воспринимает, как и упорный, в двух направлениях. Также плюсом является то, что подшипники при установке на вал  могут допускать несоосность, т.е. они само устанавливаются. Несоосность может доходить до 4 градусов, не приводя к разрушению подшипника. Изготавливаются с конусным внутренним кольцом и с прямым.

Закрытые подшипники

Все подшипники радиальные однорядные изготавливаются в закрытом и открытом исполнении. Конечно, открытые шарикоподшипники проще в изготовлении и работают при высоких скоростях. Но у них есть очень существенный недостаток — они не защищены ни от попадания грязи, ни от попадания влаги, требует очистки и смазки, то есть ухода. Иногда это очень затратно.

Если подшипник двухрядный- тут без вариантов- только закрытые. В качестве защиты используют бесконтактные и контактные детали. Первый вариант это шайбы металлические или из полиамида, так называемые заглушки. Они ставятся часто сразу на предприятии, являются частью подшипника, смазка заполняется сразу, не меняется и не пополняется в течение всего времени работы подшипника. Такие подшипники устанавливают в тех местах, где  очень мало места, что бы периодически смазывать подшипник или идет вопрос цены. Защитная шайба изготовляется из стали, потом вставляется в подшипник при его сборке. При этом образуется  небольшой зазор с внутренним кольцом, не касаясь его, поэтому скорость вращения за счет трения не уменьшается.

Часто ставится так называемое лабиринтное уплотнение. Устанавливаются две шайбы подряд в виде ловушки для пыли и удержания смазки. За счет этого такие уплотнения хорошо работают при условиях перегрева механизма или двигатель работает с высокими оборотами.

Бесконтактное уплотнение.

 Контактное уплотнение.

Контактное уплотнение

Контактное уплотнение это такая уплотнительная губка, которая прилегает к поверхности контакта и защищает изделие от попадания как различных загрязнений, так и  влаги, а также от вытекания смазки. Устанавливается в канавку  и закрывает по кромкам герметично наружное и внутреннее кольцо.  Плотность обеспечивается или самим материалом или специальной пружиной. Разработаны разные виды таких уплотнений. Наиболее распространенный материал это металлорезина или  синтетический каучук с армированием из листовой стали, также используется фетр.

По форме бывают или в виде кольца с круглым сечением или  с прямоугольным. Иногда ставится двойное кольцо с круглым сечением. При этом  получают гарантию того, что смазка в подшипнике останется до конца службы  такого подшипника. Новые разработки в этой отрасли дали возможность появиться более современным материалам  из различных полимеров для защиты подшипника, не ухудшающих его работу. Но все равно, воздействие на скорость вращения подшипника везде присутствует.

 Если нужно купить шариковый радиальный подшипник, в настоящее время это не составляет труда. Главное, это номер подшипника, в нем есть все: диаметр наружный и внутренний, вид, материал и прочее. По нему можно сделать заказ, при этом обязательно определитесь, отечественного производителя или зарубежного. Не нужно ориентироваться на цену, нужно покупать у надежного поставщика. Часто можно купить подшипник, снятый с другого автомобиля или явную подделку. Поэтому желательно немного узнать, что это за поставщик, как он работает на рынке.

themechanic.ru

Радиальные шариковые подшипники — основные сведения

Радиальные шариковые подшипники из нержавеющей стали

Радиальные шариковые подшипники из нержавеющей стали устойчивы к коррозии, вызываемой воздействием влаги и некоторых других факторов. Этот тип радиальных шариковых подшипников имеет такие же дорожки качения и такую же внутреннюю геометрию, что и стандартные подшипники, изготавливаемые из шариковой подшипниковой стали. Они не имеют пазов для ввода шариков и, помимо радиальных нагрузок, способны воспринимать осевые нагрузки, действующие в обоих направлениях. Радиальные шариковые подшипники из нержавеющей стали имеют такие же характеристики, что и обычные радиальные шариковые подшипники, однако более низкую грузоподъемность.

Двухрядные радиальные шариковые подшипники

Конструкция двухрядных радиальных шариковых подшипников аналогична конструкции однорядных радиальных шариковых подшипников. Они имеют глубокие дорожки качения, радиус кривизны которых близок к размеру шариков, и помимо радиальных нагрузок, способны воспринимать осевые нагрузки, действующие в обоих направлениях. Двухрядные радиальные шариковые подшипники идеально подходят для тех случаев, когда грузоподъемность однорядного радиального шарикового подшипника оказывается недостаточной. При одинаковых наружном диаметре и диаметре отверстия двухрядные радиальные шариковые подшипники лишь ненамного шире однорядных подшипников, но обладают значительно большей грузоподъемностью, чем однорядные подшипники.

Опорные и направляющие ролики

Неразъемные однорядные или двухрядные шариковые подшипники с наружным кольцом, имеющим увеличенную толщину стенок. Эти подшипники наряду с радиальными нагрузками воспринимают также и осевые силы в обоих направлениях. Образующая поверхность наружного кольца имеет выпуклый или цилиндрический профиль. Направляющие ролики с выпуклой образующей поверхностью используются, чтобы избежать напряжений на кромках ролика, вызванных его перекосом относительно дорожки качения. Выпускаются направляющие ролики с внутренним кольцом, с цапфой и с оболочкой из пластмассы на наружном кольце.

Закрытые подшипники с уплотнениями

Радиальные шариковые подшипники наиболее распространенных размеров также выпускаются в исполнениях с защитными шайбами и контактными уплотнениями с одной или обеих сторон. Подшипники с защитными шайбами или уплотнениями с обеих сторон смазаны на весь срок службы и не нуждаются в техническом обслуживании. Стандартный объем закладной пластичной смазки обычно составляет 25-35% свободного пространства подшипника. Подшипники c защитными шайбами предназначены прежде всего для эксплуатации в узлах, где вращается внутреннее кольцо подшипника. При вращении наружного кольца на высоких частотах вращения из такого подшипника может вытечь смазочный материал. Подшипники с уплотнениями малого трения, благодаря малому трению подшипники, снабженные подобными уплотнениями, способны работать с такими же скоростями, как подшипники с защитными шайбами. При этом уплотняющая способность таких уплотнений гораздо выше, чем у защитных шайб. Подшипники с контактными уплотнениями, контактные уплотнения плотно вставляются в выточку наружного кольца и обеспечивают надежную герметизацию посадочного места без деформации наружного кольца. Эксплуатация уплотненных подшипников в экстремальных условиях, например, при очень высоких скоростях или температурах, может привести к вытеканию смазки по окружности внутреннего кольца.

Подшипники с канавкой под стопорное кольцо

Радиальные шарикоподшипники с канавкой под стопорное кольцо упрощают конструкцию подшипникового узла, так как подшипники могут фиксироваться в корпусе при помощи стопорного кольца.

handel.pro

Типы подшипников | Импортсервис

Типы подшипников

Радиальные однорядные шариковые подшипники.

Радиальные шарикоподшипники являются наиболее распространенными подшипниками качения. Применяются практически во всех видах оборудования. Рассчитан на восприятие радиальной нагрузки. Выдерживает небольшие осевые нагрузки. Этот тип подшипника имеет хорошие скоростные качества, но плохо работает при возникновении перекоса валов. Внутренний диаметр может быть от миллиметра  до метра. Нагрузочная способность радиального шарикового подшипника по сравнению с другими типами аналогичного габарита небольшая.

Подшипники выполняются как открытыми, так и закрытыми защитными металлическими шайбами с одной или с обеих сторон, также применяются резиновые уплотнители. Данный тип подшипников выполняется со стальным штампованным сепаратором, с латунным сепаратором, с сепаратором из синтетической смолы (полиамид)  и возможно исполнения без сепаратора.

Радиальные двухрядные шариковые подшипники.

Главная особенность конструкции – наличие сферической поверхности на внешнем кольце, что позволяет ликвидировать главный недостаток однорядного шарикового подшипника – невозможность работы при перекосе или изгибе валов.

Этот тип широко применяется в сельхозтехнике и других отраслях промышленности, где применяются длинные и тонкие валы при небольших нагрузках.

Радиальные роликовые подшипники с короткими цилиндрическими роликами.

Телом качения в этом типе является ролик. Площадь взаимодействия с внешней и внутренней обоймами намного больше, чем в шариковых подшипниках. Как следствие, роликовые подшипники имеют большую нагрузочную способность. Конструктивным недостатком этого типа считается полное отсутствие восприятия осевой нагрузки и при работе с перекосом валов подшипник выходит из строя за короткий промежуток времени. Второй недостаток данной конструкции – плохая работа при больших скоростях вращения. В механических узлах этот тип применяется в паре с другими типами подшипников, которые принимают осевую нагрузку на себя. Радиальные роликовые подшипники используются при малых скоростях вращения и высокой радиальной нагрузке.

Различные типы однорядных цилиндрических роликоподшипников маркируются: NU, NJ, NUP, N, NF, двухрядные соответственно: NNU, NN, в зависимости от конструктивных особенностей. Некоторые цилиндрические роликоподшипники не имеют фланцев на наружном или внутреннем кольце, таким образом, кольца могут иметь осевое смещения относительно друг друга. Могут применяться в качестве подшипника, крепящего свободный конец вала.

Цилиндрические подшипники, в которых одно из колец имеет два борта, а другое лишь один, воспринимает осевые нагрузки в одном направлении.

Двухрядные цилиндрические подшипники имеют высокую радиальную жесткость и применяются в первую очередь в точных машинах.

Устанавливаемые сепараторы в основном стальные и латунные, реже используются сепараторы из полиамида.

Подшипники типа NU имеют два борта на наружном кольце, составляющих с кольцом единое целое, и внутреннее кольцо без бортов. Сочетание подшипника NU в сочетание с фасонным кольцом HJ может обеспечить одностороннюю осевую фиксацию положения вала. Не рекомендуется устанавливать фасонные кольца на обеих сторонах подшипника типа NU, так как это может привести к сжатию роликов в осевом направлении.

Подшипники типа N имеют два борта на внутреннем кольце.

Подшипники типа NJ имеют два борта на наружном кольце, и один борт на внутреннем кольце, так что может быть обеспечена одностороння фиксация вала. В случаи использования подшипника совместно с фасонным кольцо HJ могут также быть использованы для двухсторонней фиксации положения вала.

Подшипники типа NUP имеют два борта на наружном кольце, составляющие с кольцом единое целое, а внутренне кольцо имеет один борт, и один съемный борт-фланец, что обеспечивает двухстороннюю осевую фиксацию вала подшипником.

Двухрядные сферические роликовые подшипники.

Конструкция двухрядного сферического роликового подшипника объединила в себе все наилучшие технические характеристики двухрядного шарикового подшипника и цилиндрического роликового подшипника. Внутренняя поверхность внешней обоймы – сферическая, что позволяет компенсировать перекосы валов. Тело качения – ролик бочкообразной формы.

Подшипник хорошо работает при больших радиальных неравномерных нагрузках. Некоторые подшипники имеют конические отверстия и могут монтироваться непосредственно на конические и цилиндрические валы с использованием закрепительных втулок. Сепараторы изготавливаются из штампованной стали, латуни и полиамида.

Эта конструкция широко применяется в таких отраслях, как металлургия, горнодобывающая промышленность, тяжелое машиностроение.

Игольчатые подшипники.

Этот тип – аналог радиальных роликовых подшипников. Главное отличие – намного большее соотношение длины ролика и его диаметра (иголка). Восприятие нагрузок — такое же, как и у роликового подшипника. Главное преимущество этого типа – небольшие габариты. В механических узлах, где большие радиальные нагрузки и отсутствуют осевые нагрузки – рекомендуется использование именно этого типа. При этом габариты узла можно уменьшить в несколько раз.

Игольчатые подшипники широко применяются в полиграфии, конвейерных и фасовочных машинах, автомобилестроении

Радиально-упорные шариковые подшипники.

По своей конструкции радиально-упорные шариковые подшипники похожи на радиальные шариковые подшипники. Главное отличие этого типа – это возможность и необходимость одновременной работы при осевой и радиальной нагрузке. Без одновременного наличия обеих нагрузок работа подшипника невозможна. Эта конструкция обладает такими же скоростными характеристиками, как и обычный радиальный шариковый подшипник. Для одновременной работы при осевых нагрузках с разных сторон, подшипники объединяются в группы (дуплексы, триплексы).

Изготавливаются подшипники с четырьмя величинами угла контакта 15°, 25°,30°, 40°. Чем больше угол контакта, тем больше осевые нагрузки способен воспринимать подшипник. Меньший угол контакта предпочтителен для высокоскоростных режимов работы. Обычно устанавливаются спаренными, с правильно подобранным зазором между подшипниками. Сепараторы стальные, латунные и из полиамида.

Двухрядные радиально-упорные шарикоподшипники являются обычно двумя однорядными радиально-упорными шарикоподшипниками, установленными задним торцом к заднему торцу. кроме того конструктивно исполняются с одним внутренним и одним внешним кольцом, каждое из которых имеет дорожки качения. способны воспринимать осевые нагрузки в обоих направлениях. Этот тип широко применяется в автомобилестроении, производстве станков.

Конические роликовые подшипники.

Эта конструкция подшипника способна одновременно воспринимать большую радиальную и одностороннюю осевую нагрузку (для одиночной установки). Желательна работа при одновременном наличии обеих нагрузок. Тело качения в подшипнике – конический ролик. Устанавливаются, в основном, спаренными, так же, как и однорядные радиально-упорные подшипники. В этом случае необходимый внутренний зазор достигается подбором осевого расстояния между внутренними и внешними кольцами двух противоположных подшипников. Поскольку оба подшипника являются разъемными, монтаж внутренних колец с сепараторами и внешних колец может осуществляться независимо.

В зависимости от величины угла контакта, конические роликоподшипники делятся на три типа: с нормальным, средним и увеличенным углом. Производятся также двух- и четырехрядные конические роликоподшипники.

В основном применяются сепараторы из штампованной стали. Широкое применение эта конструкция нашла в металлургии и тяжелом машиностроении.

Упорные шариковые подшипники

Упорные шариковые подшипники рассчитаны на работу при осевой нагрузке. Наличие радиальной нагрузки недопустимо. У этой конструкции подшипников прекрасные скоростные качества, но невысокая нагрузочная способность.

Одинарные упорные шарикоподшипники состоят из шайбообразных колец с дорожками качения. Кольцо, примыкающее к валу, называется тугим кольцом упорного подшипника (внутреннее кольцо), наружное кольцо по другому называется свободным кольцом.

В двойных упорных шарикоподшипниках добавлено третье кольцо (центральное), являющееся свободным, и второй набор шариков.

Применяется также сферическое подкладное кольцо, устанавливаемое под свободным кольцом для компенсации несоосности и погрешности монтажа.

В подшипниках малого размера, как правило, применяются стальные штампованные сепараторы, в крупногабаритных — механически обработанные латунные.

Применяемые сепараторы штампованные стальные либо механически обработанные.

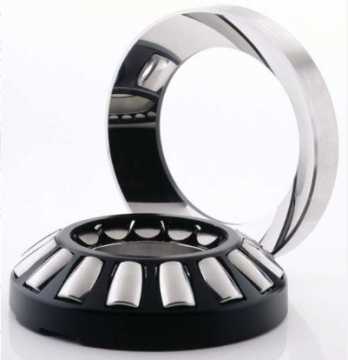

Упорные роликовые подшипники

В отличие от упорных шариковых подшипников телом качения в этой конструкции является ролик. Ролики могут быть цилиндрическими, коническими и сферическими.

Сферические упорные роликоподшипники могут компенсировать перекосы и несовпадения осей вала.

Данные подшипники имеют свободное кольцо со сферической дорожкой качения и набор установленных под углом бочкообразных роликов, являются самоустанавливающимися. Применяемые сепараторы штампованные стальные либо латунные.

Упорные роликовые подшипники применяются в тяжелых условиях работы, при больших осевых нагрузках. Основные отрасли использования – металлургия, горнодобывающая промышленность, энергетика.

Шарнирные подшипники.

У этого типа подшипника нет тела качения. При работе не происходит кругового вращения. Широкое применение эта группа подшипников нашла в автомобилестроении.

Сверхточные подшипники (прецизионные).

Сверхточные (прецизионные) подшипники  – это подшипники нового поколения, разработанные для обеспечения высокой точности, высокой скорости вращения и высокой жесткости, необходимых для применений в станочном оборудовании.

Поскольку каждое применение обладает своими уникальными требованиями, а каждый тип подшипника – отличными от других характеристиками, то крайне важным является выбор типа подшипника на основании специфических требований конкретного применения.

Радиально-упорные шарикоподшипники

Цилиндрические роликоподшипники

Упорно-радиальные шарикоподшипники для опор шаровинтовых пар

impservice.ru
