Радиальный и осевой манометр: Манометры осевые

«Отличие радиального от аксиального манометра»

Знание ответа на вопрос, чем отличается радиальный манометр от аксиального, необходимо студенту, слесарю КИПа, инженеру-проектировщику трубопроводных сетей.

При подборе КИПиА следует принимать во внимание:

  1. Назначение прибора.
  2. Диапазон измеряемых давлений.
  3. Тип подключения.
  4. Форм-фактор.
  5. Точность измерения.
  6. Срок службы.

Операторы котельных, насосных и прочих пунктов управления транспортировкой жидкостей и газов по трубам должны ориентироваться в отличиях между радиальными и аксиальными манометрами.

Первые в истории

Трубчатая пружина, упруго реагирующая на изменение баланса внутреннего и внешнего давления, появилась на свет в середине ХIХ века. Французский часовщик Эжен Бурдон сообразил, что распрямление трубки, изогнутой подобно вопросительному знаку и запаянной с одного конца, может стать индикатором давления среды, сосредоточенной внутри устройства.

Дальнейшее усовершенствование изобретения привело к появлению передаточного механизма, соединяющего подвижный конец трубки со стрелкой. Использование неравноплечих рычагов в строении мерительного устройства позволило добиться относительно высокой точности измерения. Даже минимальное распрямление и сжатие трубчатой пружины приводило к заметному движению стрелки, для которой градуировался круговой циферблат.

К измеряемой среде трубка Бурдона присоединялась при помощи прямого отводка, который впоследствии стал соединительным штуцером. Циферблат же располагался параллельно плоскости трубчатой пружины. Таким образом, штуцер представляет собой мысленное продолжение радиуса круглой манометрической шкалы.

Термин устоялся и закрепился. Развитие техники потребовало внесения изменений в конструкцию измерителя давления. Но отличия манометра радиального и аксиального не стали значительными…

Соосные устройства

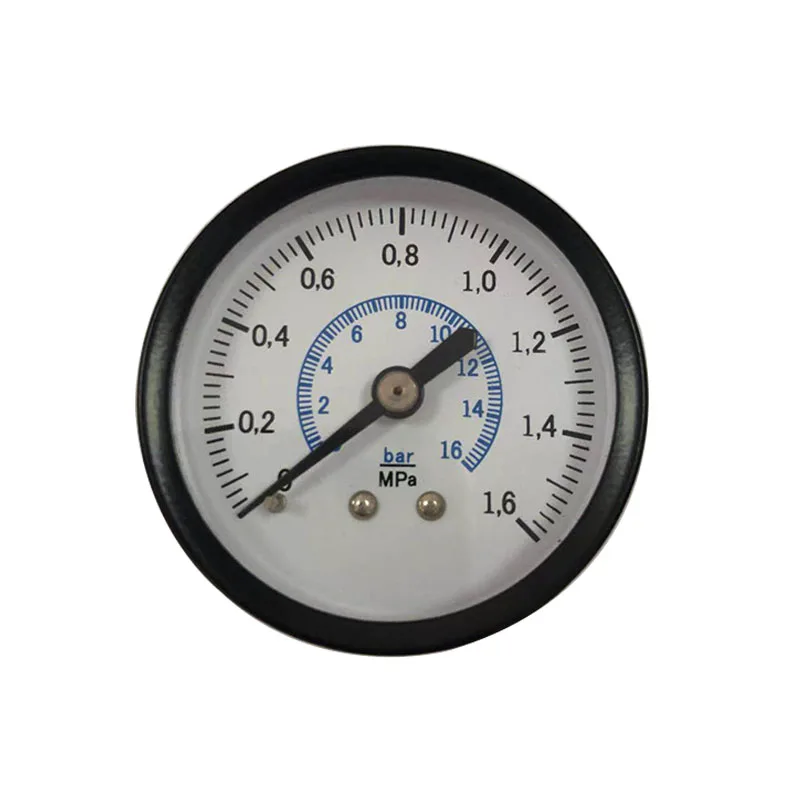

В устройстве осевого типа штуцер подключения расположен вдоль оси вращения стрелки. К уплощённой трубчатой пружине штуцер, выходящий из плоского донца приборного корпуса, подключён при помощи массивной соединительной арматуры.

Формы и материалы конструкции подобраны так, чтобы измеряемое давление воздействовало только на пружину, а остальные детали мерительного устройства оставались геометрически неизменными.

И хотя отличия в строении манометра радиального и аксиального заметны невооружённым глазом, разницы в их функциональности нет.

Использование аппаратуры разных типов

Зная, чем отличается радиальный манометр от аксиального, несложно представить различия в их использовании.

Краткие характеристики измерительной техники:

  • температура перекачиваемой среды — от -30°С до +450°С;
  • температура окружающей среды — от -10°С до +60°С;
  • диапазон измеряемых давлений — от 0 до 160 МПа;
  • материал корпуса — сталь;
  • срок межповерочной службы изделия — от 2 до 3 лет (в зависимости от параметров среды).

Монтаж КИПа общепринятого типа осуществляется так, чтобы плоскость циферблата располагалась в стороне от трубопровода и была правильно сориентирована по вертикальной оси. При монтаже осевого измерителя плоскость циферблата оказывается приближенной к оператору, а трубопровод остаётся на заднем плане.

Незначительная разница во внутреннем строении приборов позволяет изготовителю продавать изделия одного класса и вида, различающиеся лишь типом подключения, по одной цене. Вопрос, чем отличается радиальный манометр от аксиального в части стоимости, перед потребителем не стоит.

Покупка разнотипных приборов обходится заказчику одинаково дёшево, если речь идёт о сотрудничестве с интернет-магазином «Все Манометры.ру».

Радиальное присоединение манометра

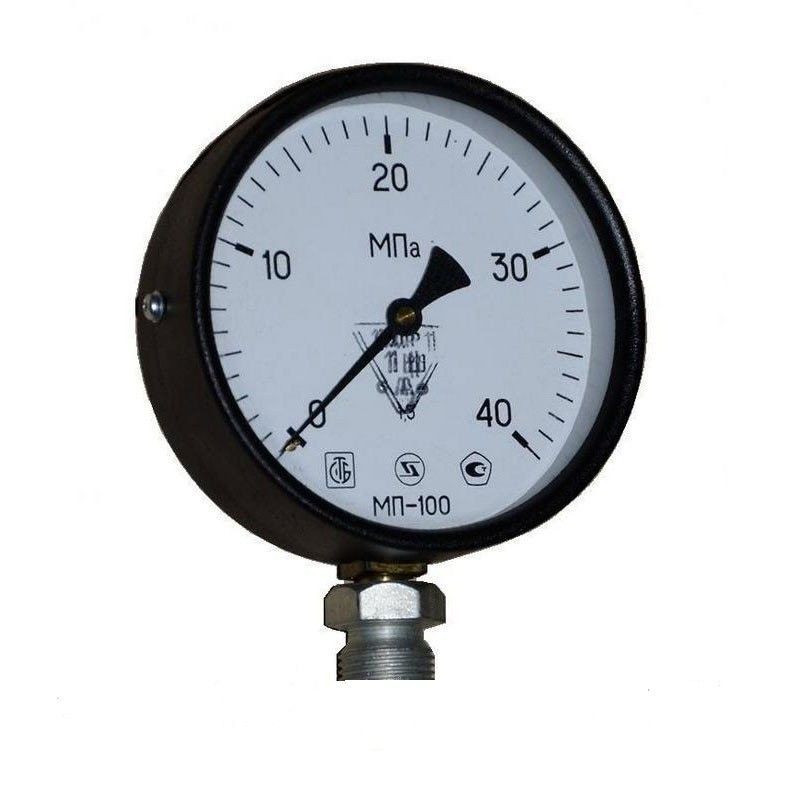

Манометр радиального присоединения

Манометр радиальный технический ТМ имеет оптимальные характеристики, обеспечивающие снятие максимально точных показателей давления. Прибор очень прост и удобен в эксплуатации, при необходимости укомплектовывается защитным резиновым кожухом.

Условия применения прибора

Технический манометр используется для работы с баллонным оборудованием. С его помощью измеряют показатели избыточного и вакуумметрического давления в газах и парах, а также в неагрессивных средах и жидкостях, которым не доступен процесс катализа. Температура измеряемых сред не должна превышать 80 °C.

Устройство незаменимо при газопламенной обработке металлической поверхности. Только с помощью газового манометра можно определить давление газа в баллоне. Манометры радиального присоединения применяются в тех случаях, когда в системе необходимо поддерживать оптимальный показатель давления, поэтому ими оснащаются газовые редукторы и регуляторы баллонного оборудования.

Технические характеристики радиального манометра

Корпус прибора изготавливается из стали. Манометры для газовых баллонов, созданные для измерения высокого давлений, оснащены медной трубкой, являющейся чувствительным элементом и обладающей минимальным поперечным сечением. Также трубка имеет много витков, по которым она перемещается во время подачи давления на редуктор. Трубка Бурдона напрямую связана с измерительной стрелкой и, помимо преобразовательных функций, наделена функцией демпфера, что делает ее основным элементом манометра.

Устройства, используемые в сварочном оборудовании, имеют диаметр 4 см, 5 см, 6,3 см. Метка красного цвета на корпусе является показателем максимально разрешенного давления.  Газовые манометры обладают следующими показателями:

  • класс точности — 2,5;
  • максимальный показатель давления — 0,06-1000 Мпа.

Внимание: категорически запрещено нагружать устройство давлением, которое превышает его предельно допустимый уровень.


Особенности установки приборов

Технический манометр служит для снижения давления газа до определенного уровня. Также с помощью устройства поддерживается рабочее давление в баллоне. Цвет манометра указывает на то, для работы с какими газами он подходит. Например:

  • голубой манометр — кислород;
  • красный — пропан;
  • белый — ацетилен;
  • темно-зеленый — водород;
  • желтый — аммиак;
  • черный — негорючий газ.

Пружинный газовый манометр монтируется на кислородный или ацетиленовый редуктор с помощью гаечного ключа. В качестве уплотнителя используются специальные прокладки из кожи или фибры.

Манометры на ацетилен изготавливаются без медных сплавов, так как при соединении меди и ацетилена может образоваться ацетиленовая медь, являющаяся взрывоопасным веществом.

Манометры для кислородных баллонов http://nvph.ru/kislorodnie_ballony необходимо обезжирить. Загрязненный штуцер может стать причиной появления пламени, а в некоторых случаях, взрыва.

Каталог монометров нашей компании

Манометр кислородный ТМ 210Р

Манометр кислородный (25 Мпа)

Манометр кислородный (МП2-УФ)

Манометр кислородный (МП3-УФ)

Манометр кислородный (МП4-УФ)

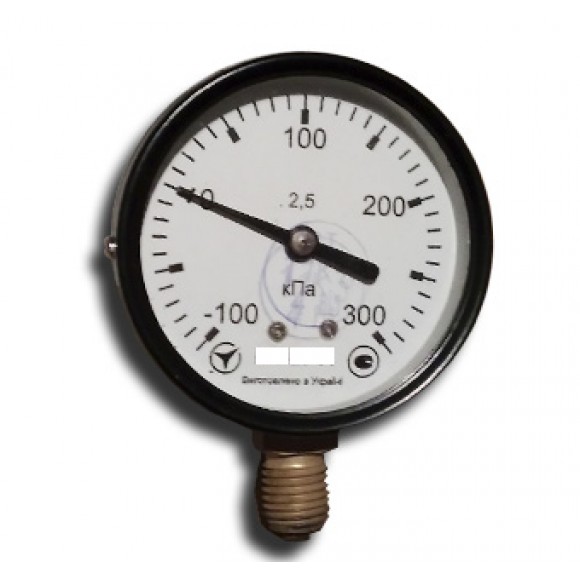

Манометр-вакуумметр (МТП-1М)

Манометр-вакуумметр (МПЗ-У)

Манометр-вакуумметр (МП4-У)

Манометр-вакуумметр (МПТИ-М1)

Манометр-вакуумметр (ВПТИ-М1)

Манометр-вакуумметр (МВПТИ-М1)

Осевой / радиальный капсульный манометр Производители и поставщики Китай — оптовая продажа с завода

Цена:
Количество минимального заказа:
Производственная мощность:
Порт: Шанхай / Нинбо
Условия оплаты: T / T, L / C, D / P, D /А, О/А

Отправить запрос

Пообщаться в чате

Введение продукта

Мы надеемся открыть более широкий ассортимент неэтилированного манометра в корпусе из черной стали, манометра воды, 150-мм вибростойкого манометра, а также сделать его широко используемым и долговечным по качеству. , и низкая цена. Индивидуальные заказы приемлемы с разным уровнем качества и особым дизайном клиента. Мы всегда придерживаемся бизнес-стратегии «взаимная выгода, небольшая прибыль, но быстрый оборот», улучшаем систему продаж и обслуживания, продолжаем поставлять клиентам инновационные и превосходные продукты и разделяем с ними успех. Наша компания придерживается принципа высокого качества и взаимовыгодного обслуживания, строго контролирует качество продукции и обеспечивает высокий уровень обслуживания. Хорошее качество Начнем с того, что Buyr Supreme является нашим ориентиром, чтобы предлагать нашим клиентам первоклассный сервис.

Высокоточный маслонаполненный манометр из нержавеющей стали с креплением снизу/сзади, 150 мм , кристаллизоваться и замерзать, а также разъедать нержавеющую сталь.

Описание продукта

Номинальный размер 150 мм
Точность класса 0,6%, 0,4%, 0,25%
Бурбонская трубка С-образная, нержавеющая сталь
Установка Нижняя гора
Contane G1/2″, 1/2″ NPT или другая требуемая резьба
Стрелка Алюминий, черный
Механизм Нержавеющая сталь
Алюминий, надпись 9, Циферблат черный0030
Шкалы. Компания Hongqi Instrument, основанная в 1993 году, является одним из ведущих производителей и поставщиков 150-мм высокоточного манометра из нержавеющей стали с нижним/задним креплением m20*1,5, g1/2 », 1/2 » npt с точностью ±0,25/0,4% Китай.











Звоните нам, чтобы узнать больше.

URL-адрес: https://www.hongqiinstrument.com/

Тел.: +86-572-6129996; +86-572-6129997; +86-572-6062288

Электронная почта: hongqi@cnhongqi.com

Наша компания поставляет различные виды продукции. Высокое качество и выгодная цена. Мы рады получить ваш запрос, и мы вернемся к как можно скорее. Мы придерживаемся принципа «прежде всего качество, прежде всего обслуживание, постоянное совершенствование и инновации для удовлетворения потребностей клиентов» для управления и «ноль дефектов, ноль жалоб» в качестве цели качества. Чтобы усовершенствовать наш сервис, мы предоставляем продукцию хорошего качества по разумной цене. Корпус из нержавеющей стали с масляным манометром производства Honqi Instrument.




Часто задаваемые вопросы:

1. Качество нашей продукции
Все наши манометр являются 100% проверенными стандартными производственными процессами.
2.Цена
Мы можем предоставить нашу продукцию высокого качества по разумной цене.
3.OEM services
В последние годы у нас есть много заказов OEM от очень известных компаний по всему миру.
4. Доставка
Мы можем обеспечить своевременную доставку. Некоторые имеющиеся на складе модели могут быть доставлены мгновенно.
5. Сервис
Мы постоянно обеспечиваем лучшее послепродажное обслуживание, потому что наша цель — долгосрочное торговое сотрудничество.
6. Репутация


Наша фабрика имеет 28-летний опыт. Мы уже получили лучшую репутацию и отзывы клиентов со всего мира.

Мы можем принимать заказы потребителей с особыми требованиями к прибору и счетчику!

Мы придерживаемся бизнес-целей «выживание за счет качества и развитие за счет репутации», чтобы обслуживать наших клиентов. Мы предоставляем индивидуальный дизайн осевого / радиального капсульного манометра для клиентов в отрасли и удовлетворяем потребности клиентов с помощью высококачественной и надежной продукции. Мы всегда придерживаемся бизнес-политики, ориентированной на технологии и рынок, и уважаем бизнес-философию взаимной выгоды. Мы полагаемся на техническую силу, накопленную предприятием в течение многих лет, в сочетании с нашей собственной научной и гуманной системой управления, и стабилизировали динамичную команду предприятия.

Hot Tags: Маслонаполненный манометр, корпус из нержавеющей стали, поставщики Китай, производители, фабрика, бренды, оптовая торговля, низкая цена, дешево, сделано в Китае, Манометр, Дифференциальный манометр из нержавеющей стали, Манометр с трубкой Бурдона из фосфористой бронзы, Хром Простой манометр с покрытием, экономичный манометр 250 мм, испытательный манометр из нержавеющей стали

Отправить запрос

Манометры с радиальным соединением | Серия МХ | Силкон


Пневматика





*Электронная почта
*Имя
*Компания
*Телефон
*Штат
*Почтовый индекс
*Страна

Укажите: P/N и кол-во.
Пожалуйста, ответьте на контрольный вопрос:
3+2=
(*) Обязательные поля

Индекс camozzi|Установки FRL|Серия MX|Принадлежности


Скачать PDF
Манометры с радиальным присоединением
Размеры (в мм)
Номер детали А Б С Д Э Диапазон
M043-R06 R1/8 Ø 40,5 24,5 10 57 0-6 бар
M043-R12 R1/8 Ø 40,5 24,5 10 57 0-12 бар
M053-R12 R1/8 Ø 52,5 29 10 70 0-12 бар
M063-R12 R1/4 Ø 63 28 12 83 0-12 бар
Для выбора наиболее подходящего давления манометр, диапазон измерения должен выбирать с учетом типа заявление в соответствии со следующим критерии:
  1. Постоянное давление или давление с медленные колебания должны находиться в пределах 75% от максимального значения шкалы.
  2. Пульсирующее давление или быстрое колебания должны быть в пределах 65% от максимальное значение шкалы.
  3. Пики давления никогда не должны превышать максимальное значение шкалы.
