угловые, регулировочные, внутренние, пружинные, видео-инструкция по монтажу своими руками, термоэлектрический привод, термоклапан для радиатора отопления, фото и цена
Контроль работы системы отопления очень важен. Это касается как экономии энергоресурсов, так и безопасности её эксплуатации. Один из приборов, помогающих оптимально настроить отопительное оборудование – это радиаторный регулирующий клапан.
О нём и пойдёт речь в данной статье.

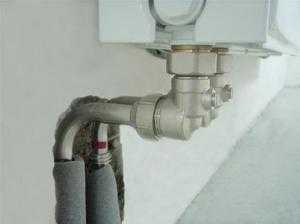

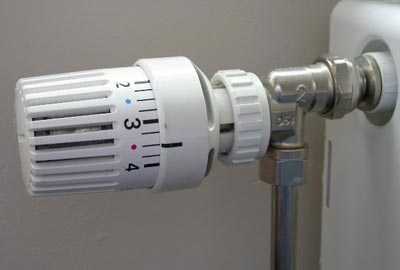

Фото радиаторного клапана
Общие положения
Можно выделить три прибора, позволяющих ограничивать или перекрывать движение теплоносителя по батарее отопления:
| Название | Особенности эксплуатации |
| Шаровый кран | Работает только на ручное закрытие и открытие канала. В промежуточные положения его устанавливать не следует, так как это приведёт к появлению деформаций на краях запорного шара и, как следствие, снижению герметизации. |
| Конусный кран | Даёт возможность вручную изменять интенсивность потока, но получает большой износ в случае полного перекрытия системы, теряя герметичность в таком положении. |
| Термоклапан | Автоматически изменяет интенсивность потока в зависимости от его температуры в ту или иную сторону. |
Термоклапан для радиатора отопления автоматически регулирует подачу теплоносителя
Таким образом, если нам необходима именно запорная арматура на перекрытие движения воды в батарею, то наиболее эффективно установить простой шаровый кран. Но, если требуется постоянный контроль и регулирование потока, то, несомненно, стоит остановиться на монтаже радиаторного клапана, который предоставит массу преимуществ:
Достоинства
- Экономия энергоресурсов. Когда в комнате достаточно тепло, клапан для радиатора отопления сокращает подачу теплоносителя, тем самым значительно снижая предстоящие счета за коммунальные услуги.
Совет: если дом имеет более одного этажа, то в первую очередь рекомендуется оборудовать термостатами самые высокие точки. Ведь, как мы все знаем из школьного курса физики, тепло поднимается вверх, следовательно,клапаны там принесут наибольшую пользу.
- Предотвращение возникновения аварийных ситуаций. При возникновении в системе критической температуры или давления, термостат полностью перекроет движение воды до нормализации ситуации.
Клапан для нижнего подключения радиатора предотвращает возникновение аварийных ситуаций
Совет: после срабатывания полной блокировки подачи жидкости терморегулятором, стоит проверить его состояние и заменить в случае обнаружения деформаций. Иначе в следующий раз прибор может попросту не сработать.
- Простая инструкция установки. Вы легко в любой момент можете заменить любую запорную арматуру на термоклапан без вызова дорогостоящих профессиональных сантехников.

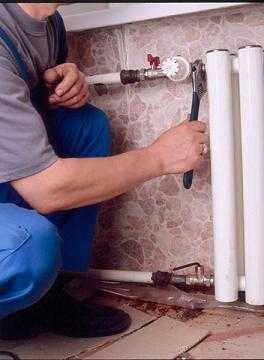

Монтаж терморегулятора своими руками не составит труда
- Привлекательный внешний вид, который не портит общий интерьер комнаты.

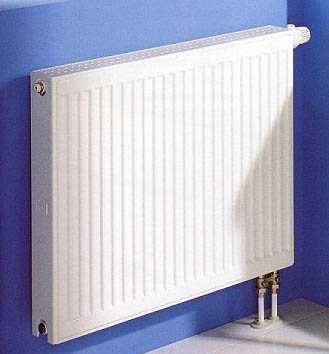

Радиаторный угловой клапан гармонично вписывается в общую концепцию системы отопления
- Лёгкость в эксплуатации. Вам достаточно установить прибор, после чего он будет выполнять свои функции автоматически.
- Невысокая цена, которая в сравнении с предоставляемыми удобствами и вовсе кажется незначительной.
Конструкционные особенности
Регулировочный клапан для радиаторов имеет следующую конструкцию:
Устройство и принцип работы

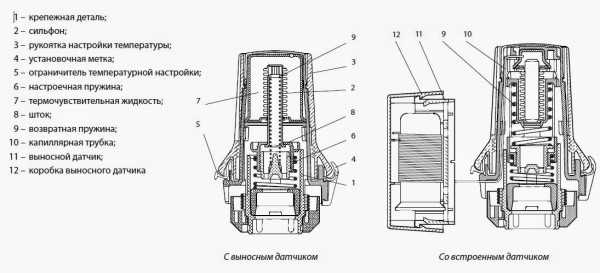

Строение термостата
| Обозначение на рисунке | Название элемента |
| 1 | Крепёжная деталь |
| 2 | Сильфон |
| 3 | Рукоятка для выставления температурного режима |
| 4 | Метка ограничения |
| 5 | Ограничитель установки температурного режима |
| 6 | Пружина настройки |
| 7 | Термочувствительная жидкость |
| 8 | Шток |
| 9 | Возвратная пружина |
Принцип работы таких устройств очень прост. В случае чрезмерного повышения температуры окружающей среды термочувствительная жидкость расширяется, вытягивая сильфон, который в свою очередь перемещает контактирующий с ним шток в клапане, за счёт чего и осуществляется сужение канала подачи.
Количество теплоносителя в результате сокращается, и радиатор охлаждается, нормализуя микроклимат в помещении.
После того, как условия нормализуются, весь процесс происходит в обратной последовательности, увеличивая нагрев оборудования.
Вариации
Радиаторный клапан для подключения снизу или угловой термостат являются наиболее распространёнными моделями.
Но стоит рассмотреть и ещё пару возможных вариантов:
- Внутренний пружинный, который, как и следует из названия, скрывается внутри батареи. В случае повышения давления в системе пружина сжимается, и золотник перекрывает подачу теплоносителя.
Предохранительный внутренний пружинный клапан для радиатора
- Электронный терморегулятор.
Этот вариант стоит гораздо дороже своих механических аналогов, описанных выше, но зато обладает значительно расширенным функционалом:
- Во-первых, у него имеется дисплей, демонстрирующий точную температуру в батареи.
- Во-вторых, его чувствительность намного выше, что позволяет реагировать на термальные изменения гораздо быстрее.
- В-третьих, такие устройства можно программировать. То есть, вы можете, к примеру, установить более низкую температуру на время своего отсутствия, что приведёт к ощутимой экономии.
Термоэлектрический привод клапана радиатора отопления обладает дополнительными функциями
Заключение
Клапаны для радиаторов отопления позволяют контролировать движение по их каналам теплоносителя. Это даёт экономию используемых энергоресурсов и уверенность в безопасной работе всей отопительной системы.
Батарея, оснащённая термоклапаном работает более экономно и безопасно
Видео в этой статье ознакомит вас с дополнительными материалами, которые имеют непосредственное отношение к изложенной информации.Позаботьтесь о безопасной и экономной работе системы отопления в собственном доме.
gidroguru.com
Производитель: Radena Страна: Италия Радиатор биметаллический секционный RADENA bimetall
|
vse-pro-stroyku.sqicolombia.net
биметаллические и алюминиевые, технические характеристики и отзывы
Радиаторы Radena — как раз тот случай, когда непонятно, к какой категории их отнести. Владельцы фирмы — итальянцы, головной офис — в Италии, а производят их на заводе WANGDA Group, который находится в Китае. Так что китайские это радиаторы или итальянские, решайте сами.
Вне зависимости от географической принадлежности, качество у этих радиаторов достойное. Об этом говорят не только потребители, но и люди, которые занимаются монтажом. От них ни одного отрицательного отзыва. Немного о том, чем так хороши эти итало-китайские радиаторы.
Особенности технологий «Радена»
Сначала поговорим об алюминиевых радиаторах. Первая и очень важная их особенность — форма горизонтального и вертикального коллектора — это широкий эллипс. Такая форма создает наименьшее сопротивление потоку теплоносителя, потому его проходит много, и теплоотдача у секций хорошая. Сам коллектор при этом испытывает меньшие нагрузки, что способствует повышению надежности и срока службы.
Вторая особенность — толщина стенок вертикальных трубок: она у этого производителя всегда больше 1,9 мм, что сравнимо с толщиной труб для подводки теплоносителя. И это еще один плюс к прочности и надежности.
Они гарантируют тепло и уют на протяжении многих лет
Биметаллические радиаторы Radena отличаются не меньшей надежностью. Это полный биметалл, с толстостенными коллекторами из стали. Причем сталь используется высокоуглеродистая, из-за чего водородный показатель изменяться может в очень широких пределах: pH от 6 до 10,5.
Третья особенность: двухэтапная покраска. Сначала все секции проходят предварительную обработку. Их зачищают, потом обрабатывают обезжиривающими составами, подготавливая поверхности к покраске. Далее каждая секция внутри и снаружи покрывается слоем краски (технология анафореза). Это — защита от коррозии. Обратите внимание, обрабатываются все поверхности. Внутри тоже. Найти вторую кампанию, которая окрашивает радиаторы внутри, будет очень непросто. Затем снаружи наносится еще один слой — эпоксидная порошковая краска. Напыление происходит в электростатическом поле, что обеспечивает высокую стойкость покрытия.
Все отзывы положительные. В это просто трудно поверить
Окраска очень надежная, не выцветает со временем и не меняет цвет, не отслаивается, брака не бывает — это со слов монтажников. Прокраска равномерная со всех сторон. Секции можно разбирать и собирать, внешний вид при этом не страдает, сколы и тещины не образуются.
Далее «мелочи», которые добавляют плюсы в пользу радиаторов:
- Межсекционные прокладки — графитовые, самоцентрирующиеся. Потому при сборке/разборке радиатор всегда ровный. Никогда не течет.
- Резьба глубокая и ровная, краской не залита.
- Торцы всегда уже зачищены. Достал из упаковки и можно собирать.
- Усилие на раскрутку стабильное, выше 50 Н·м. Очень надежная и качественная сборка.
- Упакованы радиаторы в пузырьковую пленку, коробки усилены по бокам и углам, потому повреждения при транспортировке великая редкость.
Все эти нюансы кажутся несущественными, но говорят о высоком качестве. И все «мелочи» дают давление на разрыв для алюминиевых радиаторов — 52-55 атмосфер. Результат — стабильная клиентура и отсутствие рекламаций.

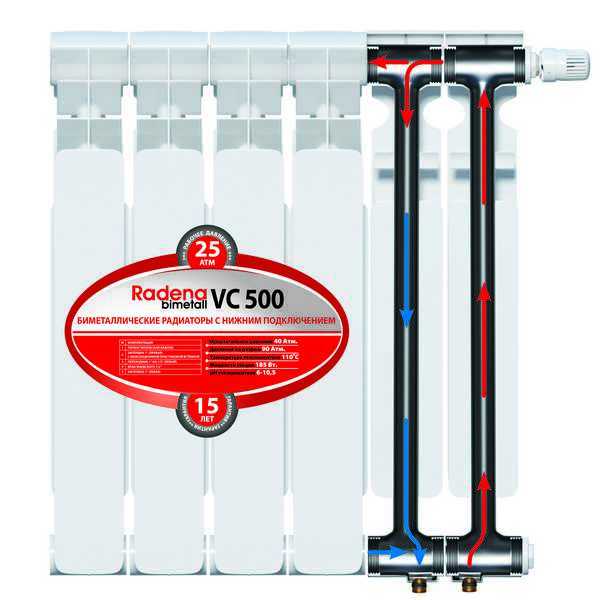

Схема движения теплоносителя в биметаллических радиаторах с нижним подключением
Это очень похоже на рекламную статью, но качество действительно высокое. Информации, приведенной выше, нет на официальном сайте (частично есть о покраске, и то не все). Видимо, тонкости стараются уберечь от конкурентов. Данные взяты из отзывов монтажников (на сторонних ресурсах).
О популярности радиаторов отопления Rodena говорит немалое количество подделок на рынке. Если вы решили купить именно эту марку, или найдите официального представителя, или внимательно отнеситесь к деталям упаковки и внешнего вида. Это и наклейки в нужном месте, и соответствие штрих-кода.
Алюминиевые радиаторы «Радена»
Ассортимент, к сожалению, неширокий. Всего две модификации: с межосевым расстоянием 350 и 500 мм. Обозначаются Radena R 350 и Radena R 500 соответственно. Стоимость одной секции алюминиевых радиаторов — в районе 11-12$. Технические параметры приведены в таблице (см. ниже).
Выпускаются они только с боковым подключением. Для стабильной работы рекомендуется устанавливать ручной (кран «Маевского») или автоматический воздухоотводчик. Если в теплоносителе присутствуют примеси, желательна установка фильтров и грязевиков.
Краткие данные, характеризующие радиаторы из алюминия
Где лучше ставить алюминиевые радиаторы? Оптимальный вариант — в индивидуальном отоплении. Тут вы сами можете корректировать и pH фактор и давление. Посмотрели, какая среда оптимальная, подобрали соответствующий состав.
В квартирах ставить можно, но при этом есть масса сложностей. По правилам, любая замена в системе отопления должна быть согласована. Все дело в том, что при замене радиаторов даже на одном этаже меняются характеристики всего стояка. И вполне может статься, что после замены радиатора у вас станет не теплее, а холоднее: разбалансируется система. Ко всему прочему, вам нужно будет уточнить, какое давление и какой уровень pH в вашей системе считается нормальным. Нужна будет еще максимальная температура теплоносителя. Эти данные, вы можете получить в ЖЭУ, ДЕЗ или другой подобной организации. Потом вы сможете решить, подходят ли вам в квартиру алюминиевые радиаторы, нужны биметаллические, а может с теплоносителем в вашей сети нормально жить смогут только чугунные.

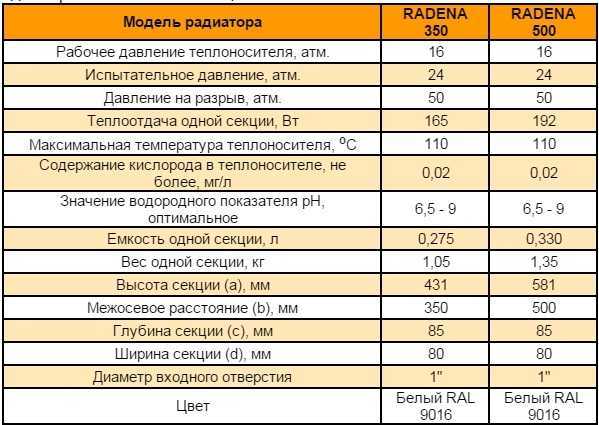

Технические характеристики алюминиевых радиаторов «Радена»
Алюминиевые радиаторы Radena нормально себя чувствуют при pH не выше 9 (а лучше 7-8), рабочее давление 16 атм, выдержат до 50 атм. С учетом того, что нормальным считается порядка 9 атм, запаса должно хватать даже на аварийные ситуации. Но если бывают серьезные перепады (поговорите с сантехниками — они могут знать до каких пределов могут быть перепады), то возможно, лучше будет поставить биметаллические.
Биметаллические батареи Radena
Как уже говорили, «Радена» — полный биметалл. Что это значит? Что и вертикальный, и горизонтальные коллекторы выполнены из стали. Для чего это делают? Первая причина — исключить контакт алюминия с теплоносителем, который в сетях централизованного отопления очень далек от нормы. Алюминий, как известно, химически активный металл, и при высоком уровне pH он быстро коррозирует, что приводит к появлению течей. Потому и выставляют производители требования по водородной активности: чтобы была гарантия длительной эксплуатации.
Краткие данные, характеризующие радиаторы из и стали (биметаллические)
Вторая причина использования стали в радиаторах — повышение прочности. Алюминий и его сплавы — металл мягкий, а так как перепады давления в сетях централизованного отопления могут быть очень немалые, не все алюминиевые батареи могут их переносить. Особенно если для экономии, стенки коллекторов сделаны тонкими. А сталь, даже небольшой толщины выдерживает большие давления, чем алюминий.
В радиаторах стальные коллекторы между собой соединяются сваркой: вертикальная трубка снаружи по кругу вваривается в коллектор. Но сталь имеет небольшой коэффициент теплопроводности, потому на нее наплавляется алюминий, создаются ребра-воздуховоды. Полученная в результате биметаллическая секция имеет высокую прочность, низкую химическую активность и хорошую тепловую мощность.

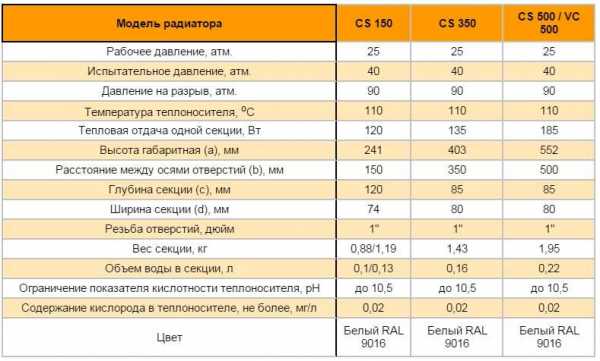

Технические характеристики биметаллических батарей «Радена»
Некоторые фирмы выпускают радиаторы, в которых из стали сделана только вертикальная трубка. У них выше теплоотдача, чем у полного биметалла, но теплоноситель по-прежнему контактирует с теплоносителем. Их можно применять далеко не во всех сетях, но к плюсам такого варианта можно отнести их меньшую стоимость. Полный биметалл из-за сложного технологичного процесса стоит намного дороже.
Radena выпускает только полный биметалл и использует при этом только высокоуглеродистую сталь. Потому рабочее давление 25 атм, температура среды — 100oC и строк гарантии 25 лет. Линейка одна, три межосевых расстояния: 150, 350 и 500 мм. Цена на радиаторы Radena CS 500, у торгующих фирм, порядка 14$. И это цена на полный биметалл. В спецификации они обозначаются Radena CS 150, Radena CS 300, Radena CS — модификации с боковым (стандартным) подключением. Есть радиатор с нижним подключением, например, Radena VS 500. Их технические характеристики приведены в таблице.
Отзывы
«Поставил в гараж 500 Родену. За шесть лет никаких проблем.»
Вадим
«Радиаторы Radena точно производят в Китае. Но точно могу сказать, что это самые качественные радиаторы. Если выбираете между итальянским и этим, однозначно советую этот. Я ставлю клиентам только эту марку. Поставил, и забыл.»
Руслан
«Родена на голову выше всех других китайцев. Она не уступает по качеству «Глобалу», но цену имеет намного ниже.»
Сергей Т.
«У нас люди иногда ждут, пока привезут эти радиаторы, если на складе закончились. Несколько бригад дают гарантию только на Radena, ну и на Рифар.»
Сергей
Поставил себе такой в ванной комнате. Так теперь там тепло и в -30 и в 0. Хотя раньше при нуле, чугун грел только самого себя. Теперь же тепло. Стоит, правда, всего год. Но ничего плохого сказать не могу.»
Дмитрий
«Radena — хороший выбор. Они изготавливаются на заводе Lontek в городе Уи (Китай). Был я у них несколько раз. Это самый лучший, на мой взгляд завод. Придумала эту марку кампания «Альтерпласт», она же и ввозит их в Россию.»
Анатолий г. Москва
Странно, но ни одного отрицательного отзыва. Если и есть, то в общем на биметалл или алюминий, без привязки к марке, все высказывания типа «лучше чугуна нет ничего». Наверное, это действительно, стоящая продукция.
teplowood.ru
| Город | Наименование | Телефон | Адрес дилера |
|---|---|---|---|
| Белгород | Магазин Сантехники в Белгороде | +7 (4722) 34-19-36, 34-44-42, 34-19-29 | г. Белгород, ул. Некрасова, 33 |
| Биробиджан | Магазин Сантехники в Биробиджане | 8 (42622) 4-12-32 | г. Биробиджан, ул. Шолом-Алейхема, 88 |
| Брянск | Магазин Сантехники в Брянске №1 | 79003640061 | г. Брянск, проспект Московский 19 |
| Видное | Магазин Сантехники в Видном | 79851958575 | Видное, ул. Завидная, 9 |
| Волгоград | Магазин Сантехники в Волгоград | 79275264991 | Россия, Волгоград, улица Землячки, дом 58 |
| Вязьма | Магазин Сантехники в Вязьме | 79066682382 | Вязьма, г., ул. Смоленская, 7 |
| Дубна | Магазин Сантехники в Дубне | 74993904118, 79167259015 | Россия, Московская область, Дубна, улица Правды, 4с1 |
| Екатеринбург | Магазин Сантехники в Екатеринбурге | 73432102713 | Екатеринбург, ул. Сурикова, 50 |
| Екатеринбург | Магазин Сантехники в Екатеринбурге #2 | 8(343)247-85-11 | Г. ЕКАТЕРИНБУРГ, УЛИЦА СОФЬИ КОВАЛЕВСКОЙ,3, ОФИС 513 |
| Екатеринбург | Магазин Сантехники в Екатеринбурге №1 | (343) 379-03-08, 379-03-81 | Екатеринбург, ул. 8 Марта, 212 |
| Магазин сантехники в Ессентуках | Ставропольский край г.Ессентуки, ул.Новосёлов 6 | ||
| Зеленогорск | Магазин сантехники в Зеленогорске «СанТехМаркет» | 79135104277 | 663690, Красноярский край, г.Зеленогорск, ул. Мира 42 |
| Зеленогорск | Магазин Сантехники в Зеленогорске ТЦ Меркурий | 73916928003/79138311820 | Россия, Красноярский край, г. Зеленогорск, ул. Парковая дом 33 |
| Ивантеевка | Магазин Сантехники в Ивантеевке | 79162085623 | Московская обл., Ивантеевка г., ул. Хлебозаводская, 22 |
| Ивантеевка | Магазин Сантехники в Ивантеевке #2 | +7 (985) 844-03-01 | Московская область, г. Ивантеевка. ул. Трудовая 7 |
| Иркутск | Магазин Сантехники в Иркутске | +7 (395) 267-03-99 | РФ, город Иркутск, улица Олега Кошевого, дом 65 |
| Киров | Магазин Сантехники в Киров | 78332524677 | Киров, Московская улица, 102В |
| Киров | Магазин Сантехники в Кирове №2 | (8332) 56-56-26 | Киров, улица Ивана Попова, 21 |
| Кисловодск | Магазин Сантехники в Кисловодске | 79282663304 | Ставропольский край, Кисловодск г., ул. Губина, 12 |
| Королев | Магазин Сантехники в Королеве | 79154870730, 79686438064 | г. Королев ул. Пионерская дом 30 корпус 8 |
| Красноуфимск | Магазин Сантехники в Красноуфимске | 73439424749 | г. Красноуфимск ул. Ленина 53 магазин «Титан» |
| Майкоп | Магазин Сантехники в Майкопе | 79604995899 | Республика Адыгея, г. Майкоп, ул. Курганная, 234 |
| Москва | Магазин Сантехники в Москве | 89166897511 | г. Москва ул. Кировоградская дом 13 |
| Москва | Магазин Сантехники в Москве #1 | +7 (499) 130-08-56 | г Москва ул. Большая Черемушкинская д 25с112 |
| Мурманск | Магазин Сантехники в Мурманске | +7 (815) 225-19-04 | 183052, г. Мурманск, пр-кт Кольский, д. 131 |
| Новотроицк | Магазин Сантехники в Новотроицке | 73537676674 | Оренбургская обл., Новотроицкий р-н, Новотроицк г., ул. Советская, 38 |
| Оренбург | Магазин Сантехники в Оренбурге | 73532583830 | г. Оренбург, ул. Юркина, 9а, Мебельный базар |
| Оренбург | Магазин Сантехники в Оренбурге ТК ТРИ КИТА | 73532582430 | Оренбург ул. Туркистанская дом 49 |
| Оренбург | Магазин Сантехники в Оренбурге ТК Тройка | 73532583830 | Оренбург Беляевсое шоссе дом 22 |
| Салехард | Магазин Сантехники в Салехарде | +7 (902) 816-46-67 | Ямало-Ненецкий АО г. Салехард мкр. Первомайский-2 д. 84 |
| Санкт-Петербург | Магазин Сантехники в Санкт-Петербурге | 78129326571 | Санкт-Петербург, Киевская улица, 3 |
| Саранск | Магазин Сантехники в Саранске | +7 (834) 222-26-00 | г. Саранск, ул. Советская, д. 105 |
| Выльгорт | Магазин Сантехники в село Выльгорте | 78212725552 | Россия, Республика Коми, Сыктывдинский район, село Выльгорт, улица Гагарина, 5 |
| Смоленск | Магазин Сантехники в Смоленске | (4812) 32-52-42, 69-71-71 | г. Смоленск, Пр-т. Гагарина, д.60 корп.3 |
| Смоленск | Магазин Сантехники в Смоленске №2 | +7 (4812) 40-88-88. +7 (950) 700-88-80 | Смоленск, Аптечная улица, 1А |
| Тамбов | Магазин Сантехники в Тамбове | 74752525838 | Тамбов, ул. Магистральная, 35а |
| Томск | Магазин Сантехники в Томске | 7(3822)202-803 | Томск, Транспортная улица, 1А |
| Тюмень | Магазин Сантехники в Тюмени | 73452694744 | Тюмень, ул. Камчатская, 194, офис 211 |
| Улан-Удэ | Магазин Сантехники в Улан-Удэ | 73012373009 | г. Улан-Удэ, ул. Ключевская д. 54В |
| Ульяновск | Магазин сантехники в Ульяновске | 8-905-036-06-99 | г. Ульяновск, ул. Островского, 58 |
| Ханты-Мансийск | Магазин Сантехники в Ханты-Мансийске | +7 (922) 761-64-46 | г. Ханты-Мансийск ул. Ленина дом 82 |
| Челябинск | Магазин Сантехники в Чебоксарах | 78352452695 | г. Чебоксары, пр .М. Горького, д.19 |
| Челябинск | Магазин Сантехники в Челябинске | 79193116663 | Челябинск, ул. Мамина, 23б |
| Челябинск | Магазин Сантехники в Челябинске | 73512234511 | г. Челябинск, ул. Доватора, 27 |
| Чебоксары | Магазин Сантехники в Челябинске №1 | 79053462459, 79176757950 | Чебоксары, ул. Стартовая, 4 |
| Чебоксары | Магазин Сантехники в Челябинске №2 | 79053462459, 79176757950 | Чебоксары, просп. Тракторостроителей, 54, корп.1 |
| Ярославль | Магазин Сантехники в Ярославле | 7(4852)72-16-40,30-06-67 | Ярославль, ул.Советская, 23 |
| Ярославль | Магазин Сантехники в Ярославле #1 | 7(4852)25-86-05 | Ярославль, пр-т Толбухина, 8/75 |
| Ярославль | Магазин Сантехники в Ярославле #2 | 7(4852)20-05-85 | Ярославль, ул.Вспольинское поле, 1 |
| Ярославль | Магазин Сантехники в Ярославле #3 | (4852)45-76-50,48-60-56 | Ярославль, пр-т. Толбухина, 58 |
| Ярославль | Магазин Сантехники в Ярославле #4 | +74852770048 | Ярославль, ул. Панина, 12в ТЦ «Optima», 2 этаж |
scepio.ru
Клапан Нижнего Подключения Радиатора Radena
Приветствую всех Профессионалов, Мастеров и Любителей! Давно мониторю данный форум и вот решил написать, дабы услышать мнения бывалых. Приму любые советы и критику, лишь бы по делу. Бесплатная Инструкция К Fujitsu Siemens Amilo Pro V3205 на этой странице. Наконц-то решился, в доме у родителей, поменять регистры на нормальные радиаторы. Ремонт к сожалению затянулся, дед мёрзнет, НО я очень хочу сделать все сам, без посторонней помощи. Тем более начитавшись СНИПа, форумов и статей, понял, что супер мастера, с которыми пытался консультироваться, очень даже не супер.
Клапан для нижнего подключения радиаторов увеличивает теплоотдачу радиатора на 20% за счет оптимального распределения теплоносителя. Подходит для любых моделей радиаторов с шириной секции 80 мм и резьбой коллектора 1. Поставляется вместе с, цена Клапаны для нижнего подключения.
В общем собрав всю инфу хотелось бы перестарховаться и узнать Ваше мнение. Вот что получается: 1) Небольшой двухэтажный дом площадью 60 кв. Первый этаж сруб, холодные три стены (четвертая граничит с соседями).
Второй этаж щитовой утепленный 150 мм мин ваты. Все стены холодные Все это обложено в пол кирпича. Пласт окна только на втором этаже. 2) Котел старенький, двухконтурный 15 кВт, с циркуляционным насосом ( Daewoo DGB — 130 MSC) 3) В планах 2-х трубная СО с Биметалическими радиаторами Radena (5 шт уже куплено, остальные везут) с нижним подключением. Схема отопления.
Пропорции не соблюдены. Небольшое описание: От котла поднимается труба подача d=32. Проходит по холодному чердаку и разделяется на две ветки d=25.
К радиаторам подходят трубы d=20. Одна ветка идет по второму этажу доходит заканчивается в Комнате 1, уходит на холодный чердак и опускается к котлу в, обратку d=32. Вторая ветка опускается на первый этаж проходит через все комнаты и своей обраткой подключена к полотенцесушителю с байпасом и далее к котлу. Дурацкая схемка за 3 минуты может понятнее с ней будет вид сбоку и спереди.
Пару стандартных вопросов: 1) Будет ли работать нормально? Или что-то изменить. 2) кто что думает про клапан для нижнего подключения радиаторов? Типо 3) вопрос не сюда, но никак не определюсь с трубами: армированные стекловолокном или алюминием в середине (монтаж сложнее, но типо диффузионный барьер) 4) всем добра) заранее спасибо.
Hiper588 сказал(а): 2) кто что думает про клапан для нижнего подключения радиаторов? Типо Похож на ‘тот’ что перегораживает 1-ю секцию от второй. Подобный уже ‘видели’. Мало того, ‘на заре’ отопительной ‘науки’, их тоже (уже!) пробовали.
Оказалось — толку, как. Будто его и нет. Вода / подача и без него поднимается вверх, по 1-2-й секциям, при подключении низ-низ.
Без конкретных ‘цифровых показаний’ улучшения — просто ‘ретро-новинка с ценником’. Нюанс: Если такой клапан и даст какую-то ‘прибыль’, то только в рад-ре 2-тр. С таким же (!) подключением низ-низ.
С более выраженным ‘эффектом диагонального’ подключения. Подскажите еще пожалуйста. По обвязке котла. Подача и обратка на котле труба d= 3/4′, на отоплении до разветвления труба 32. Собрался завтра покупать FV-Plast а у них нет комбинированной разъемной муфты 32х3/4′.
В голову приходит только идея собрать по схеме: котел 3/4′ ->муфта переходная разъемная 3/4’х25 ->муфта переходная пп 25х32 ->труба отопления d=32, но тогда по табличке условных проходов получается заужение трубы т. Проход метал трубы 3/4′ = 20мм, а у трубы пп d=20 всего 16,6 мм вот думаю может купить пару муфт другого производителя, у которого есть нужные размеры. Или все же опасно турцию с чехами паять?
