Работа на токарном станке по металлу: Работа на токарном станке или управление токарным станком

Основные правила работы на токарном станке по металлу

Многие полагают, что переход на автоматизированное производство является залогом безопасности и эффективности проводимых работ. Однако, это утверждение считается верным только в том случае, когда четко соблюдаются правила безопасности и выполняются инструкции.

Токарный станок, как и любое другое оборудование, нуждается в техническом обслуживании на всех стадиях проводимых работ. Это позволяет существенно повысить производительность, срок его службы и сэкономить на ремонтных работах. Соблюдать эксплуатационные правила совсем несложно, так как через короткий промежуток времени эти действия становятся привычными и выполняются на автомате. Если же не уделять этому вопросу достаточное внимание, станок очень скоро начнет сбоить и способен вовсе выйти из строя. Рассмотрим наиболее важные моменты, о которых стоит знать каждому мастеру.

Правильная организация рабочего пространства

Станочные светильники

Важно, чтобы зона проведения работ была хорошо освещена, обычно для этой цели лампы устанавливают непосредственно на станок.

Во время проведения работ, оператор должен стоять на диэлектрической решетке, выполненной из пластика или резины, это повышает его устойчивость и оберегает от поражения электрическим током. Все необходимые детали и инструменты следует располагать поблизости, но ни в коем случае не на самом оборудовании. Наиболее подходящим местом для их хранения является инструментальный шкаф или тумба, устанавливающиеся с наиболее удобной для оператора стороны. Это не только повышает уровень безопасности, но и экономит рабочее пространство, а также время.

Наладка оборудования и рабочий процесс

1. Нанесение смазки.

Перед тем, как приступить к выполнению работ, следует смазать все элементы станка. Это повышает эффективность эксплуатации, исключает возможность коррозии, перегрева и полного выхода из строя. В особом внимании нуждаются трущиеся детали.

Далее следует проверить коробки скоростей и передач. Их бачки должны быть наполнены достаточным количеством масла.

На новом оборудовании его следует менять после 10 дней эксплуатации, следующий срок составляет 20 дней, после чего этот процесс можно выполнять строго раз в месяц.

Прочие детали станка, такие как пиноль, винт задней бабки, скользящие поверхности суппорта следует обрабатывать смазочным маслом по поверхности не более, чем один раз за смену.

2. Регулирование.

К этому пункту относятся настройки, которые выполняются как периодически, так и регулярно. Точный перечень деталей и частота их регулирования указаны в прилагаемой к каждому станку инструкции. Токарь может выполнять все эти действия самостоятельно только в том случае, если имеет должную квалификацию, при отсутствии таковой, следует прибегнуть к помощи специалистов.

Однако, существуют и такие элементы, которые настраиваются довольно легко и часто, к ним относятся:

• Режущий инструмент – его замена осуществляется несколько раз за смену. В большинстве случаев устанавливается сразу несколько резцов. Благодаря сменному картриджу или особенностям держателя, этот процесс происходит быстро.
• Крепление детали – выполняется путем ее зажима в трехкулачковом самоцентрирующем патроне.

Правила техники безопасности

Перед тем, как приступить к работе, токарь проходит инструктаж, включающий в себя несколько основных правил, обязательных для соблюдения:

• Ни при каких обстоятельствах не оставлять в патроне ключ, так как он может отлететь в сторону и стать причиной травмирования. Такими же последствиями чревато хранение инструментов на самом станке.
• Обязательно проверять прочность крепления оснасток и заготовок, это поможет избежать возникновения чрезвычайных ситуаций и преждевременной поломки оборудования.
• При обтачивании деталей использовать смазочно-охлаждающие жидкости, таким образом исключается возможность перегрева резцов и, как следствие, возникновения пожароопасных ситуаций.
• Уходя, следует всегда отключать станок.

Это далеко не все правила, более полный список указан в инструкции, он напрямую зависит от модели оборудования и выполняемых операций.

Спецодежда

Немаловажное значение при работе на токарном станке имеет экипировка. Она должна включать в себя робу, подходящую по размеру, очки, головной убор, респиратор, удобную и устойчивую обувь.

Другие статьи по теме:

… смотреть все ->

что можно сделать, виды станков, методы

Токарные станки предназначены для обработки тел вращения. При работе на токарном станке производится точение цилиндрических, конических и фасонных поверхностей, как внутренних, так и наружных, а также нарезание резьбы и накатку рифления. Помимо этого, на них можно производить операцию сверления, однако это возможно только в том случае, если отверстие находится в оси детали или же с некоторым смещение от нее.

Разновидности и характеристики станков для обработки дерева

Разнообразие типов, размеров и форм деревянных деталей предполагает многообразие оборудования, на котором происходит обработка.

В перечень разновидностей станков для деревообработки входят:

Пилильные

Данная группа используется для распиловки заготовок и целых древен, а также для придания формы плоским элементам. Пилильные в свою очередь следует разделить на следующие подгруппы:

• Пилорамы, при помощи которых осуществляется продольная и поперечная распиловка материала при помощи линейных пил, которые совершают возвратно-поступательные движения относительно заготовок. Данное оборудование не относится к экономичному оборудованию, к тому же оно достаточно громоздкое, поэтому встречается довольно редко.
• Круглопильные, которые представляют собой автоматические и ручные, выполняющие распиловку древесины в наклонной и вертикальной плоскостях при помощи круглых пил. Такое оборудование нашло применение при  формовке. Классифицируется по количеству пил, их диаметру, мощности и производительности.
• Ленточные, функционирующие автоматически и с ручным управлением. Разрезание дерева происходит при линейном движении ленты. Используется как во время заготовки, так и при дальнейшей обработке. Достоинством данного оборудования можно назвать простоту обслуживания и экономичность, однако более низкую точность, если сравнивать с круглопильными.

Строгальные

Предназначены для снятия верхнего слоя материала при перемещении режущего инструмента. К основным разновидностям станков этого типа относятся:

• Рейсмусовые, одно и двухсторонние. Односторонние способны обрабатывать только верхнюю плоскость, так что их используют только при обработке только крупных заготовок. Получили большое распространение благодаря простоте своей конструкции, а значит простоте управления и обслуживания. Двухсторонние могут одновременно обработать нижнюю и верхнюю плоскость. Их достоинством является большая производительность, однако одновременно с этим с ними сложнее при обслуживании.
• Фуговальные, которые не только производят обработку плоскостей, но и способны снять фаски под определенных углом.

Токарные

Токарные станки подразделяются на большое количество разновидностей, исходя из точности, габаритов самих станков и обрабатываемых деталей и т.д. Деревообрабатывающие разновидности токарных станков используются при точении декоративных элементов, корпусных деталей и элементов крепежа. Основным параметром классификации является степень автоматизации и универсальности. По степени автоматизации существуют следующие разновидности:

• Станки с ручным управлением предполагают регулирование скорости вращения шпинделя, подачу деталей и прочие параметры рабочим.
• Автоматизированное оборудование оснащаются копированными устройствами, благодаря которым сокращается время обработки детали, однако все процессы по-прежнему под контролем человека.
• Автоматические процессы предполагают выполнение всех переходов в автоматическом режиме. Все параметры контролируются компьютером станка. Токарные станки с ЧПУ стали особо популярны в последнее время.

Если говорить об универсальности, то стоит выделить:

• Универсальное оборудование, которое позволяет выполнять детали различной формы, размеров и сложности.
• Специализированное, которое предоставляет выполнять обработку деталей в определенной диапазоне размеров.
• Специальное, предназначенное для изготовления только одной определенной детали.

Сверлильные

Они необходимы для просверливания отверстий, которые находятся в оси или не в оси деталей, а также обработки отверстий. Классифицируются по многим параметром, однако основным можно назвать конфигурацию, по которому они разделяются на:

• Вертикально-сверлильные, которые выполняют работу только в вертикальной плоскости;
• Горизонтально-сверлильные, выполняющие обработку только в горизонтальной плоскости;
• Радиально-сверлильные, позволяющие изменять угол наклона инструмента.

Фрезерные

Такие станки используются для обработки плоских и фасонных поверхностей. Как и сверлильные, они разделяются по плоскостям, в которых работает фреза. По конфигурации их следует разделить:

• Горизонтально-фрезерные, у которых шпиндель расположен горизонтально относительно поверхности стола;
• Вертикально-фрезерные, инструмент которых расположен перпендикулярно относительно стола и закрепленной на нем детали;
• Универсальные, позволяющие менять расположение заготовки без ее переустановки.

Шлифовальные

Данные станки предназначены для чистовой обработки и предполагают снятие верхнего слоя небольшой толщины инструментом с абразивным покрытием. Различают:

• Плоскошлифовальные, на которых выполняется обработка плоских поверхностей;
• Круглошлифовальные, предназначенные для тел вращения;
• Специальные шлифовальные станки, которые предназначены для обработки сложных поверхностей;
• Кромкошлифовальные. Используются для окончательной обработки фигурных элементов.

Гнутарные

Представляют собой гидравлические прессы со специальными зажимами. Используются для придания элементом особой формы.

Сборочные

Чаще всего это автоматические устройства для сборки отдельных элементов в полуфабрикат или готовое изделие.

Технология проведения работ

Токарные станки предназначены для обработки тел вращения. На данном оборудовании выполняются следующие работы:

• Подрезка торцов;
• Точение наружных поверхностей;
• Нарезание резьбы любого типа;
• Отрезание деталей;
• Нанесение рифлений;
• Сверление и растачивание внутренних отверстий.

Однако это не единственное, что можно делать на данном станке.  Помимо этого на нем можно выполнять полирование  и притирку отверстия. Полирование может выполнять при помощи специального войлочного круга и пасты ГОИ. С их помощью изделие приобретает зеркальную поверхность, однако точность поверхности не обеспечивается. Доводка поверхности отверстия выполняется при помощи притира. Данная операция позволяет получить точное отверстие с низким показателем шероховатости.

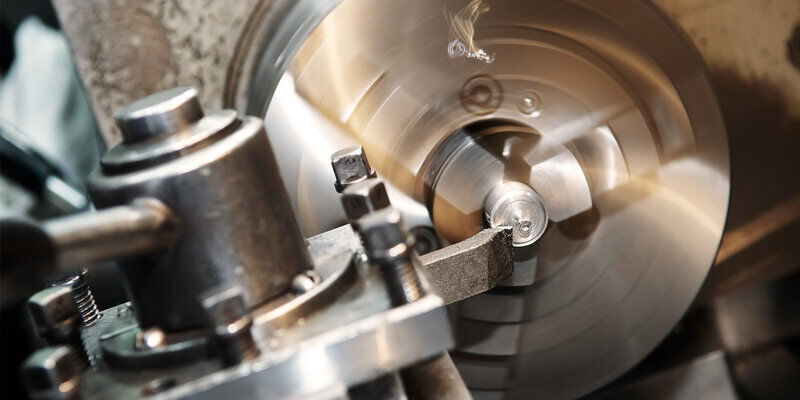

Обработка на токарном станке обеспечивается путем вращения детали относительно закрепленного инструмента.

Инструмент может быть закреплен в шпинделе или в центрах. Центра – это специальные приспособления, которые закреплены в шпинделе и в задней бабке. Для ее обеспечения необходимо предварительно зацентровать (просверлить специальным сверлом отверстие в оси) заготовку с двух сторон. Установка для обработки в центрах позволяет выполнить все переходы за один установ.

Виды станков для выполнения токарных работ по металлу

По степени точности оборудование следует разделить на: нормальной точности; точные; особо точные; повышенной точности; сверхточности.

По типу подразделяются на:

• лоботокарные;
• карусельные;
• токарно-винторезные;
• токарно-револьверные.

Первые две разновидности предназначены для обработки крупногабаритных деталей, от полуметра до нескольких метров.  Токарно-винторезные являются самыми распространенными, поскольку являются универсальными и предназначены для обработки деталей до пятисот миллиметров. Токарно-револьверные относятся к полуавтоматическим станка. Обработка на таком оборудовании осуществляется по упорам.

Методы выполнения токарных работ

На токарном станке производится точение деталей и сверление отверстий. Также выполняются комплексные работы, которая представляют собой выполнение точение и шлифование только на токарном станке. Для выполнения операции шлифования в этом случае может использоваться резцы высокой точности и притиры, если это отверстие. Подобная мера позволяет сократить время изготовления, а значит, и уменьшить стоимость деталей.

Проточки внутреннего диаметра выполняются при помощи сверла, зенкера и развертки, а также резцов. Помимо этого могут использовать метчики, которые нарезают резьбу внутри отверстия (для наружных поверхностей используется плашка).

Выверка размеров деталей происходит при помощи лимба (измерительной шкалы на суппорте), а также при помощи измерительных приборов (штангенциркулей, микрометров и т.д.).

 Виды используемых резцов

Резцы для обработки на токарном стенке бывают:

• проходными, предназначенными для обработки плоских поверхностей торцов детали;
• подрезными, используемыми для точения цилиндрических поверхностей;
• отрезными, которые отрезают готовую деталь от заготовки;
• фасонные и галтельные, которые используются для точения фасонных поверхностей и скруглений;
• резьбовые, которые подразделяются на наружные и внутренние;
• расточные резцы, которые используются для обработки внутренних поверхностей;
• канавочные, похожие на отрезные, применяемые для точения канавок.

Помимо этого резцы подразделяются на:

• цельные, чаще всего изготовленные из быстрорежущей стали;
• составные с напаянными пластинами из твердого сплава, державка в этом случае изготовлена из углеродистой стали;
• ставные со съемной пластиной, которую можно заменить в случае износа или образования скола.

Техника безопасности

В ходе выполнения работ на токарном станке необходимо использовать защитный кожух, который закрывает зону вращения детали. Таким образом, рабочий защищен от отлетающией стружки.

Работник должен стоять на специальном деревянном настиле, это обеспечивает защиту от поражения током.

Одежда должна закрывать тело, оставляя открытыми только  кисти рук, голову и шею. Обувь должна быть закрытой. Все это необходимо для защиты от стружки.  Одежда не должна быть прилегающей или чересчур свободной. В первом случае она будет стеснять движения, а во втором может стать причиной травмы при затягивании одежды в шпиндель.

Рабочего перед началом работы должны выдать специальные очки, которые защищают органы зрения от попадания стружки или пыли. Если производится точение сыпучего материала (к примеру, графит или дерево), то помимо очков должны быть выданы респираторы для защиты органов зрения. Также при работе с сыпучими материала необходима вытяжка, которая позволит защитить не только того, что непосредственно точит, но и других работников цеха.

Перед снятием детали следует не только выключить вращение шпинделя, но и притупить острые кромки.

Самое главное: к работе на токарном станке человек допускается только после прохождения инструктажа.

От новичка до мастера — Проекты по токарному станку по металлу

Если вы впервые увидели токарный станок по металлу или ищете новые идеи, чтобы поднять свое мастерство на еще более высокий уровень, у нас есть обширный список проектов. здесь для вас. Читайте дальше, чтобы узнать больше о том, что такое токарный станок по металлу, как он работает, а также о многих полезных и художественных творениях, которые вы можете сделать с его помощью.

Содержание

1. Как работает токарный станок по металлу?
   • Токарные станки по дереву и по металлу
   • Многие типы токарных станков по металлу
2. 7 проектов для начинающих для начинающих слесарей
3. 6 проектов среднего уровня для начинающих мастеров
4. 3 продвинутых проекта для почти идеальных мастеров
5. список ресурсов
1 токарные работы по металлу?

Токарные станки по дереву и по металлу

Токарный станок — это машина, которая удерживает обрабатываемую деталь и вращает ее вокруг оси. Это позволяет мастеру шлифовать, деформировать, вырезать или иным образом придавать изделию форму по своему желанию. Ключевой особенностью токарного станка является то, что, в отличие, например, от дрели, вращается заготовка, а не инструмент.


Токарные станки существуют уже сотни лет в их нынешнем, механическом виде, но первые токарные станки появились, возможно, еще в 13 веке до нашей эры. Токарный станок можно использовать практически для любого материала; исторически токарные станки часто использовались для обработки дерева, камня и металла.


Современные токарные станки приводятся в движение двигателем и часто управляются компьютером. Они могут быть оснащены различными головками, режущими и сверлильными инструментами для выполнения различных операций, что делает лучшие токарные станки почти целым механическим цехом в одном инструменте.


Многие типы токарных станков по металлу

Современный токарный станок по металлу известен как отец станков, поскольку он позволяет создавать другие инструменты, а также готовые детали. Существует множество видов металлообрабатывающих станков, но большинство из них можно разделить на две основные категории.


• Токарные станки с ручным управлением. На токарных станках с ручным управлением оператор должен выполнять формообразование, строгание или шлифование вручную; токарный станок просто удерживает и позиционирует заготовку.
• Токарные станки с ЧПУ – токарные станки с числовым программным управлением (ЧПУ) объединяют в себе новейшие технологии, позволяющие полностью программируемое, полностью автоматическое производство деталей. В них можно загружать файлы САПР, что позволяет инженерам легко проектировать и изготавливать сложные инструменты и детали.

Имея базовые знания о токарном станке, теперь мы можем рассмотреть ряд проектов по металлообработке для вашего нового токарного станка. Традиционно токарные станки по металлу относятся к компетенции инструментальных мастеров и техников. Следовательно, следующие списки разделены на личные проекты (забавные, хитрые, эстетически приятные) и проекты, которые действительно полезны для вашей мастерской. Большинство из них можно сделать, используя только токарный станок; другим может потребоваться мельница, а также токарный станок.


7 Проекты для начинающих слесарей-новичков

• Кольца

Обучение изготовлению простых колец, таких как металлическое обручальное кольцо, будет сопровождать обучение основам работы на токарном станке по металлу. Если проект недостаточно сложен, более продвинутые проекты могут сосредоточиться на своих методах отделки, создавая что-то, что выглядит профессионально и декоративно.


Даже кольцо, пусть и простое по дизайну, не обязательно должно быть простым или скучным. Посмотрите видео ниже с кольцом из углеродного волокна, меди и мрамора, чтобы увидеть пример высококачественного кольца, изготовленного на токарном станке по металлу.


• Молоток

Основное требование для любого инструментального магазина. Металлический молоток также является отличным проектом для начинающих. Простую головку в виде молоточка сделать несложно, а конусообразная рукоятка представляет собой более сложную задачу. Молоток можно модифицировать по мере необходимости; вы можете сделать только ручку для резинового молотка или молоток с шариковым бойком для другой формы. Молоток слесаря, как показано на видео ниже, является одним из примеров множества различных видов молотков, которые можно изготовить на токарном станке.


• Подсвечник

Подсвечники могут быть очень декоративными или очень простыми, и разница между ними бросит вызов дизайнерским способностям начинающего слесаря ​​и навыкам работы на токарном станке. Для этого потребуется немного шлифовки, чтобы сделать вставку для самой свечи. Дизайн также не должен быть тяжелым, «старомодным»: взгляните на этот современный подсвечник ниже.


• Пули-реплики

Подобно кольцу и головке молотка, изготовление копий пуль на токарном станке учит некоторым из самых основных приемов металлообработки; формирование и отделка. Они непрактичны, но в качестве начинающих проектов они великолепны. Существует ряд полезных руководств.


• Направляющая для метчика

Если вы сделали молоток для своей мастерской, направляющая для метчика станет отличным помощником. Их существует огромное множество, от направляющих блоков до отдельных. Ищите вокруг, чтобы узнать, что лучше всего подходит для вашего проекта.


• Цилиндрический угольник

Прецизионный цилиндрический угольник позволяет точно измерять некоторые объекты, а также является надежным средством удержания и измерения других обрабатываемых деталей. Сделать цилиндрический квадрат достаточно просто, хотя получение точных размеров делает этот проект немного более сложным.


• Чашка/кубок/чаша

Для них требуется немного другая техника; вам нужно либо частично выточить центр каждой детали, либо раскрутить и сформировать из металла миску или чашку, наконец, обработав внешнюю часть. Тот же метод используется для создания чашек, более изящных кубков или больших и маленьких чаш, что дает ряд применений.

6 Промежуточные проекты для мастера-новичка

• Скользящий молоток

Один для инструментальной мастерской, особенно полезен для автомобильной промышленности. Скользящий молоток обеспечивает силу удара, фактически не ударяя по чему-либо. Его можно использовать, в том числе, для вытаскивания вмятин на автомобилях. Найдите хороший пример изготовления скользящего молотка на токарном станке ниже.


• Тиски слесаря ​​

Тиски слесаря ​​как для токарного станка, так и для общего проекта по металлообработке являются основным и очень полезным дополнением к любой мастерской. Их также можно сделать практически любого размера.


• Болт с невыпадающим кольцом

Скорее забавный проект, чем полезный, но удобный для обучения различным техникам, включая нарезание резьбы. Это двухсторонний болт с резьбой между головками, с гайкой или кольцом на резьбе. Смущенный? Вот удобное пошаговое руководство с информативными картинками.


• Писец слесаря ​​

Писец слесаря ​​— это ручка слесаря, позволяющая наносить размеры, серийные номера или ключевые идентификационные метки на любые проекты, которые выходят из вашей мастерской.


• Ручка

Если вы сделали писец, рассмотрите возможность изготовления настоящей ручки. Если все сделано правильно, вы можете сделать ручку, которая будет принимать стандартные сменные картриджи с чернилами для шариковой ручки, что даст вам полнофункциональные, персонализированные письменные принадлежности.


• Фрезерная насадка

Вы можете изготовить фрезерную насадку для своего токарного станка, а не покупать ее. С его помощью вы сможете фрезеровать, а также точить свои заготовки, что значительно расширит диапазон проектов, которые вы можете выполнять.


3 продвинутых проекта для почти идеального мастера

• Шахматы

Существует множество инструкций для некоторых очень декоративных деревянных шахматных наборов, но почти то же самое можно сделать и из металла. Вы можете подражать дизайну другого человека или попытаться придумать свой собственный. В этом случае вам понадобится отдельный дизайн для каждого класса изделий. Дизайн будет половиной дела; высококачественная отделка будет другой частью.


Самое замечательное в этом проекте — возможность создания креативного и очень привлекательного конечного продукта. Точный дизайн предметов полностью зависит от вас, от функциональных минималистских наборов до очень декоративных предметов. И, конечно же, выбор материала, от алюминия до бронзы, может подчеркнуть дизайн наборов. Это видео показывает немного красоты современной металлической шахматной фигуры.


• Паровой двигатель

У Tubalcain на YouTube есть очень информативная серия о том, как сделать модель парового двигателя в вашей механической мастерской. Эти модели являются фантастическими учебными пособиями, а также интересными проектами для любителей. Конечно, токарные станки также можно использовать для изготовления деталей полноразмерных двигателей; многие автомобильные


• Куб Тернера

Куб Тернера привлекает внимание контрастом квадратных и круглых линий. На самом деле рассверлить куб Тернера не обязательно сложно, но правильное соблюдение технических деталей имеет большое значение и может оказаться трудным. Однако, если все сделано хорошо, можно увидеть несколько очень драматических, красивых творений.

Для получения дополнительной информации о кубе Тернера перейдите по этой ссылке. На сайте Instructables.com 9 также есть инструкции по использованию куба Тернера.0003

Список ресурсов

• Канал Tubealcain на YouTube

Компания Tubalcain разместила на YouTube более 300 видеороликов о механических цехах и получает очень положительные отзывы как от экспертов, так и от начинающих механиков. Не каждое из его видео касается токарного станка, но их достаточно, чтобы посмотреть. Не говоря уже о том, что другие его видео будут очень актуальны для всех, кто интересуется металлообработкой в ​​качестве хобби или карьеры.

• Reddit

На Reddit доступно огромное количество информации, но для металлообработки и токарных работ, вероятно, нет лучшего места для начала, чем r/Machinists. Умные пользователи Reddit также могут найти много общих советов по токарным станкам и проектных идей, выполнив поиск «токарный станок» в разделе r/woodworking; в то время как инструменты разные, идеи и принципы обычно одни и те же.

• Instructables

Instructables.com содержит несколько проектов токарных станков по металлу. Некоторые из них связаны с вышеизложенным, но многие другие ждут своего открытия.

• Книги
  • Основы станкостроения (Учебный циркуляр армии США № 9-524)

Старая книга (1996 г.), это руководство по эксплуатации армии США, тем не менее, является очень информативным и сжатым руководством. ко многим инструментам в механическом цехе и их функциям (включая токарные станки). PDF можно найти здесь.

• Токарный станок по металлу для домашних мастеров

Базовое руководство с хорошими рецензиями от автора с рядом книг по сходным темам.

• Как управлять токарным станком

Это было старое руководство по эксплуатации, которое рассылалось с каждым токарным станком, продаваемым South Bend Lathe Works. Несмотря на то, что первоначально книга была опубликована в начале 20-го века, она остается незаменимой отправной точкой для всех, кто работает на токарном станке и хочет понять, как работает токарный станок.


Как работает токарный станок? Все, что вам нужно знать

Токарные станки — невероятно важный инструмент для механической обработки, используемый при изготовлении изделий из металла и дерева. Они предшествуют промышленной революции: древние египтяне разработали токарный станок еще в 1300 г. до н. э., а французы изобрели более современный токарный станок в 1569 году. бейсбольные биты. Современные ремесленники используют станки меньшего размера для создания красивых произведений искусства, в то время как слесари используют станки большего размера для производства промышленных материалов.

Итак, как работает токарный станок? Читайте все, что вам нужно знать об этих инструментах.

Что такое токарный станок?

Токарный станок использует силу вращения и стационарный режущий инструмент для придания формы заготовке, которая обычно изготавливается из металла или дерева.

Удаление материала с заготовки является основной функцией токарного станка. Когда деталь вращается, режущий инструмент прижимается к ней. Это может создать резьбу, отверстия, грани и другие конструкции.

Благодаря своей универсальности токарный станок получил прозвище «Мать всех станков».

Как работает токарный станок?

Токарный станок работает по простому принципу, но имеет много сложных движущихся частей. Большинство токарных станков содержат переднюю бабку, заднюю бабку, шпиндель, двигатель, патрон и набор режущих инструментов.

Сначала заготовка крепится к патрону. Это часть машины, которая удерживает деталь на месте. Патрон обычно захватывает заготовку снаружи.

Шпиндель, прикрепленный к патрону, соединен с двигателем, вращающим заготовку. Это та часть, которая позволяет заготовке вращаться. Как только кусок вращается, он готов к резке.

Затем слесарь прикрепляет режущий инструмент к держателю инструмента. Держатель инструмента прочно удерживает режущий инструмент на месте и позволяет инструменту перемещаться по длине детали при вращении.

Режущие инструменты бывают самых разных размеров, каждый из которых предназначен для своего назначения.

Токарные инструменты могут срезать материал с заготовки. Эти плоские лезвия являются наиболее распространенным типом режущего инструмента, используемого в токарных работах.

Другие режущие инструменты включают расточные оправки для увеличения отверстий, инструменты для снятия фасок для создания фасок и инструменты для разделения, чтобы разрезать заготовку пополам.

Токарные станки и столярные изделия

Принципиально все токарные станки работают одинаково. Однако не все токарные станки режут один и тот же материал. Токарные станки, предназначенные для обработки дерева, не могут резать металл.

Токарный станок по дереву может только формовать древесину. Эти токарные станки меньше по размеру и имеют менее мощный двигатель, чем их металлорежущие аналоги.

Токарные станки по дереву работают со скоростью 500-1200 оборотов в минуту (об/мин). Некоторые токарные станки по дереву имеют регулировку скорости, а другие нет.

Для деревообработки предпочтительны токарные станки с регулируемой скоростью, так как возможность точить древесину на более низкой скорости может снизить вибрацию, которую испытывает заготовка. Вибрация может вызвать неравномерную резку, что приведет к получению неудовлетворительного конечного продукта.

В деревообработке токарные станки чаще всего используются для изготовления из дерева цилиндрических деталей. Эти части становятся ножками стульев или столов, или далее обрабатываются в декоративные шпиндели.

Токарные станки и металлообработка

Токарные станки по металлу крупнее и вращаются намного быстрее, чем токарные станки по дереву. Эти токарные станки могут резать некоторые из наиболее распространенных промышленных металлов, таких как алюминий, железо и сталь.

Важно отметить, что токарный станок по металлу также может придавать форму деревянным заготовкам.

Токарные станки по металлу имеют более крупные и острые режущие инструменты, чем токарные станки по дереву. Это связано с тем, что металл гораздо труднее резать, чем дерево.

Большинство специализированных токарных станков по металлу могут работать с переменной скоростью. Некоторые металлы, такие как алюминий, требуют высоких оборотов, в то время как другие металлы, такие как мягкая сталь, должны вращаться медленно.

Различные виды токарных станков

Токарные станки являются неотъемлемой частью производственного процесса и могут создавать широкий ассортимент продукции. Из-за этого некоторые токарные станки имеют специальные функции.

Токарные станки с двигателями

Эти токарные станки получили свое название от паровых двигателей, которые приводили их в действие во время промышленной революции. Машинисты используют токарные станки в металлообработке для выполнения таких задач, как сверление и растачивание. Это наиболее распространенные виды токарных станков, используемых в промышленности.

Скоростные токарные станки

Скоростные токарные станки — это небольшие станки, используемые в деревообработке. Это одни из самых простых токарных станков с точки зрения их конструкции, поскольку они имеют только переднюю бабку, заднюю бабку и револьверную головку. Они получили свое название из-за своего шпинделя, способного вращаться с высокой скоростью.

Токарно-револьверные станки

Токарно-револьверные станки имеют револьверную головку вместо задней бабки. Башня способна удерживать несколько режущих инструментов, каждый из которых можно использовать последовательно. Это позволяет оператору производить идентичные заготовки на одном и том же станке, экономя время и обеспечивая идентичность каждой детали.

Токарные станки для инструментальных цехов

Эти токарные станки по функциям аналогичны токарным станкам с двигателями, но обеспечивают больший контроль. Токарные станки инструментального цеха используются, когда точность резов имеет первостепенное значение. Они имеют регулируемую скорость и могут вращаться быстро или очень медленно, в зависимости от потребностей оператора.

Токарные станки по стеклу

Токарные станки по стеклу похожи на другие токарные станки тем, что они используют энергию вращения для придания формы материалу, но у них нет режущих инструментов. Вместо этого они используют горелку, чтобы нагреть стекло, пока оно не станет пластичным.

Эти токарные станки вращают нагретое стекло, которое оператор формирует вручную. Токарные станки по стеклу являются основой научного процесса изготовления стекла и чаще всего используются для изготовления стеклянной посуды.

Производственные решения, на которые можно положиться

Токарный станок был одним из первых когда-либо созданных станков. С момента своего создания он упростил формование металла и дерева и продолжает служить обрабатывающей промышленности по сей день.
