Что такое дымосос. Принцип работы дымососа.

Дымосос – это тягодутьевая машина, или простыми словами, центробежный (радиальный) вентилятор, предназначенный для удаления продуктов горения преимущественно из топок различных котлов.



Назначение дымососа



Применяется на газомазутных, паровых и водогрейных котлах, обеспечивая:

• снижение расхода топлива за счёт обогащения кислородом и более полного сгорания;
• увеличение мощности и КПД (коэффициента полезного действия) котла за счёт более слаженной работы;
• уменьшение риска попадения продуктов горения (дыма) в помещение благодаря созданию разрежения;
• работу котла в условиях плохой тяги дымохода;
• избавление от запаха при работе котла;
• некоторую очистку дымохода от сажи и дегтя за счёт большей тяги.



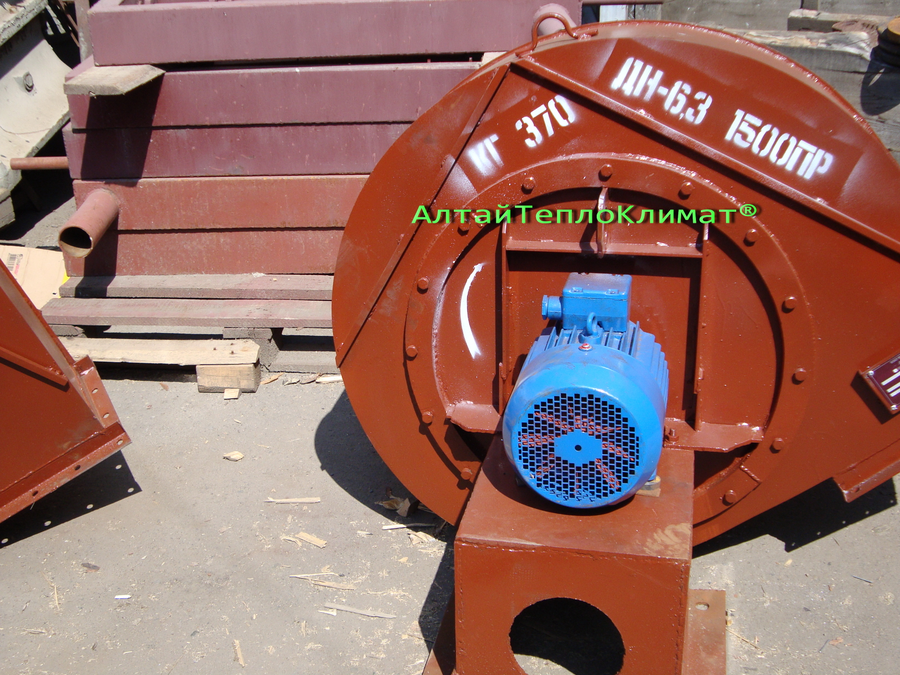

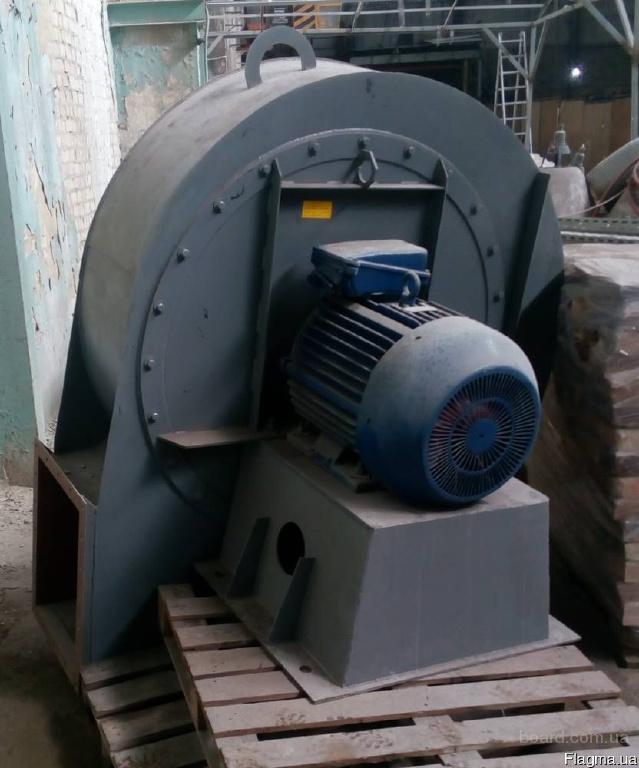

Конструктивные особенности дымососа

• Улитка («спираль», «кожух») – корпус центробежного вентилятора, внутри которого происходит движение воздуха. Корпус дымососа всегда делается более прочным по сравнению с корпусом обычного вентилятора с целью стабильной работы при более высоких температурах. Для ещё большего усиления конструкции на больших номерах могут также использоваться ребра жесткости. Лакокрасочное покрытие должно быть только теплостойким.
• Рабочее колесо («крыльчатка») – вращающийся элемент дымососа. От количества и конструкции лопаток зависит и производительность вентилятора. Лопатки дымососа в зависимости от марки могут быть загнуты вперед или назад. Для серии Д характерны 20 загнутых вперед лопаток в виде беличьего колеса, для ДН – 16 загнутых назад лопаток. В ступице колеса должны быть отверстия для охлаждения вала электродвигателя. Также отличием крыльчатки дымососов является использование металла большей толщины и, как и на корпусе, только теплостойкой краски. Как и для любого другого вентилятора, обязательна динамическая балансировка (во избежание излишней вибрации, шума и повреждений).

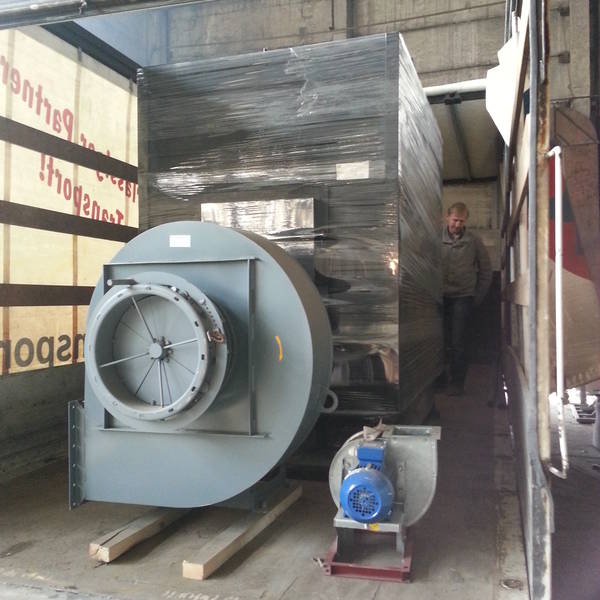

• Входной коллектор конической формы, закрепленный на всасывающем отверстии, обеспечивает подвод и направление воздуха.

Важно! Если Вам необходимо снять коллектор, проконсультируйтесь с заводом-изготовителем, скорее всего, это приведёт к потере гарантии, а также может вызвать перегрузку электродвигателя.

• Фланцы на входном (круглый) и выходном (прямоугольный) отверстиях для крепления воздуховодов, часто окрашены в яркий «сигнальный» цвет.
• Электродвигатель – для дымососов, как и для вентиляторов, чаще всего используется асинхронный трёхфазный двигатель с короткозамкнутым ротором.

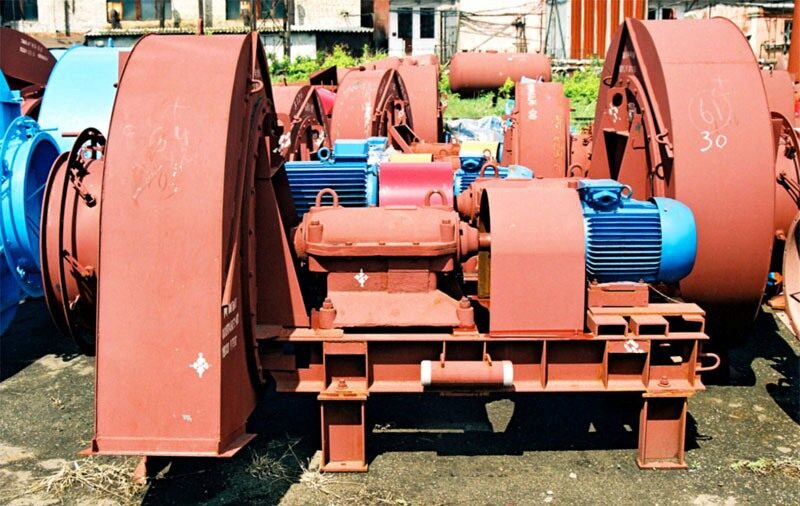

• Привод – метод передачи механической энергии с электродвигателя на рабочее колесо. Для дымососов чаще всего используется 1 или 3 исполнение (иногда ошибочно называют схемой). Первое исполнение обеспечивает прямую передачу энергии – крыльчатка посажена на вал двигателя. Третье исполнение – вал, укреплен двумя подшипниками вне корпуса, двигатель соединен через муфту. Часто распространённое в вентиляторах 5 исполнение – клиноременная передача – в дымососах практически не используется в виду работы при повышенных температурах.
• Осевой направляющий аппарат – устройство, представляющее собой переходник в виде конфузора с поворотными лопатками. Позволяет регулировать и закручивать поток воздуха в направлении вращения рабочего колеса. Основное назначение – повышение КПД машины. Чаще всего применяется на больших диаметрах дымососов, а его установка на заводе является опциональной.
• Станина – каркас, который используется для установки дымососа, имеет отверстия для крепления. Количество отверстий, форма станины и даже её наличие, несмотря на то, что регламентируются ГОСТом, могут варьироваться в зависимости от завода-изготовителя.



Принцип работы дымососа



После подключения электродвигателя к сети на рабочее колесо через вал передается механическая энергия. Рабочее колесо (крыльчатка) путём вращения всасывает через входное отверстие газовоздушную смесь. Таким образом воздух начинает двигаться от центра к периферии и благодаря центробежной силе выталкивается лопатками в выходное отверстие.

Наличие направляющего аппарата позволяет изменять режимы работы вентилятора, к примеру, увеличение угла поворота лопаток позволяет уменьшить производительность, мощность, давление и КПД дымососа. Важно не производить закручивание потока против направления вращения рабочего колеса, поскольку это увеличит мощность без особого повышения давления. Для дымососов, которые обычно комплектуются направляющим аппаратом, можно найти в справочниках графики, которые позволяют лучше понять принципы изменения режимов.



Направление вращения и положение корпуса дымососа



Заказать дымосос будет сложно, если Вы не подготовите ответ на вопрос менеджера о том, какое направление вращения и угол наклона Вам нужны, поскольку без этих данных изделие обычно не запускается в работу. Что это и зачем нужно?

Дымососы бывают левого и правого вращения, проще – левый и правый. Это не влияет ни на режим работы, ни на характеристики вентилятора, но имеет значение при монтаже. Перед тем, как купить дымосос, Вам всего лишь нужно определиться, где и как планируется установка, для того чтобы исключить дальнейшие ненужные действия и проблемы при подключении.

Чтобы определить направление вращения дымососа нужно посмотреть на него со стороны двигателя. Если дымосос левого вращения – рабочее колесо будет вращаться против часовой стрелки, если правого – по часовой стрелке.

Угол наклона улитки также имеет значение только для удобства подключения и монтажа. Для дымососов серии Д шаг угла наклона составляет 45˚, соответственно существующие углы поворота: 0, 45, 90, 135, 180, 270, 315.

























Для дымососов серии ДН шаг поменьше – 15˚, то есть варианты: 0, 15, 30, 45, 60, 75, 90, 105, 120, 135, 150, 165, 180, 270. Проще всего определять угол по картинке.





















Теоретически возможно и самостоятельно «перекрутить» улитку, но это лишние хлопоты и потраченное время, определиться всё же лучше до момента заказа. Также учитывайте тот факт, что сменить угол – не так и сложно, а вот сменить направление вращения уже не получится.

Есть и идеальный случай, который обожают все заводы-производители, – если у Вас есть проект вентиляции, все нюансы, включая направление вращения и угол поворота корпуса дымососа, будут чётко прописаны. Это обеспечивает действительно точный выбор вентиляции, которая будет соответствовать Вашим потребностям.

---

Если у Вас остались определённые вопросы, или же Вы решили купить качественный дымосос от производителя – обращайтесь по номеру 0-800-33-5678 или делайте заказ на сайте.





Назначение, устройство дымососа и вентилятора

При искусственной тяге в топку котла воздух подается дутьевым вентилятором, а продукты сгорания топлива удаляются в атмосферу дымососом.

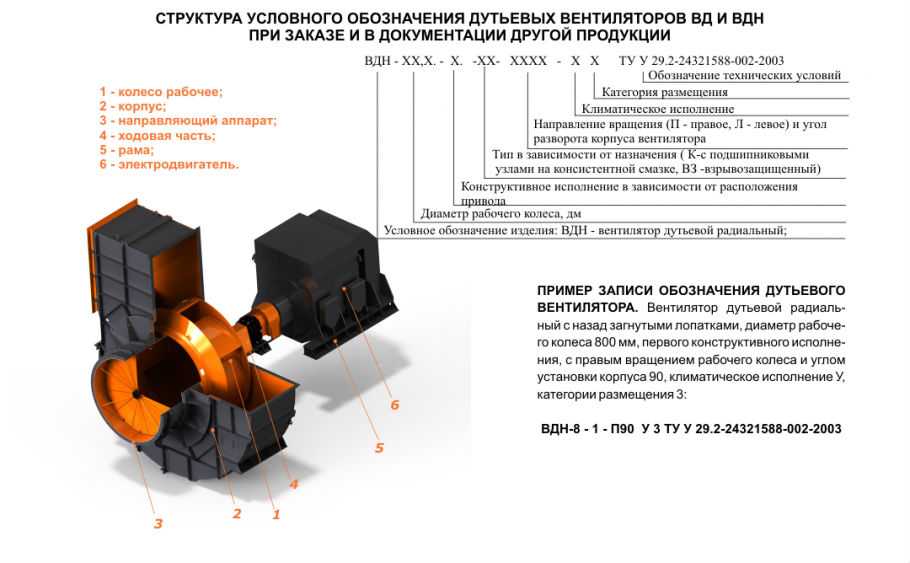

Дутьевой вентилятор состоит из следующих узлов: ходовой части, улиткообразного корпуса с всасывающим и нагнетательным патрубками, рабочего колеса и направляющего аппарата.

Рабочее колесо  — это устройство, состоящее из диска, к которому приварены или приклепаны лопатки, концы которых соединены между собой кольцом. К диску приварена втулка (ступица), с помощью которой он закрепляется на валу. При вращении рабочего колеса вентилятора, воздух по воздуховоду подводится к его центру и за счет центробежной силы отбрасывается от центра к периферии и нагнетается в подземный воздуховод и дальше подается к горелкам и в топку котла. В центре рабочего колеса образовывается разрежение, куда беспрерывно поступает воздух.

Направляющий аппарат устанавливается перед вентилятором на всасывающем патрубке. Он состоит из металлического патрубка с фланцами, внутри которого размещены поворотные лопатки. Все лопатки имеют общий поворотный механизм, с помощью которого они могут возвращаться одновременно на одинаковый угол даже к полному перекрытию патрубка. Лопатки построены таким образом, что они придают потоку воздуха предварительное завихревание в ту же сторону, в которую вращается ротор вентилятора, благодаря чему сопротивление входу воздуха уменьшается.

Дутьевой вентилятор ВДН – 11,2: 1 — улитка; 2 — диафрагма; 3 — постамент; 4 — осевой направляющий аппарат; 5 — всасывающая воронка; 6 — рабочее колесо; 7 — электродвигатель (ходовая часть)

Строение дымососа типа ДН – 12,5 аналогичное строению вентилятора типа ВДН – 11,2, но имеет следующие особенности:

— корпус, рабочее колесо, ступица рабочего колеса, направляющий аппарат выполненные из жаропрочной стали, это обусловлено тем, что дымососы рассчитаны на работу при температуре газов 200-250°С.

— корпус дымососа обязательно покрывается тепловой изоляцией.

Дымосос, как правило, выбирается по производительности больше, чем дутьевой вентилятор, так как продуктов сгорания по объему больше необходимого для горения воздуха и необходимого в топке разрежения. Он рассчитывается на полную нагрузку котла с некоторыми запасами: по производительности на 10% и по напору на 15%.

Регулирование нагрузки осуществляется с помощью направляющего аппарата, устроенного аналогично, как у вентилятора.

Дымососы рассчитаны на долговременную работу при температуре продуктов сгорания 250°С.

Технические характеристики дутьевого вентилятора ВДН – 11,2

Технические характеристики дымососа ДН – 12,5

Что такое система дымоудаления?

Противопожарная защита и правила

Постановление министра инфраструктуры о технических условиях в отношении зданий и их расположения регулирует, среди прочего, правила, которым должны соответствовать здания с точки зрения пожарной безопасности, такие как пожарная безопасность. сопротивление зданий, противопожарные зоны и противопожарные перегородки, пути эвакуации, противопожарные требования к печам и системам, расположение зданий с точки зрения пожарной безопасности, противопожарные требования к гаражам.

Что такое система дымоудаления?

Системы противодымной вентиляции, предназначенные для эффективного удаления дыма, тепла и продуктов горения из зон, пораженных пожаром, и в то же время пропорционально дополняющих мощность системы наружным компенсирующим воздухом, играют особо важную роль в поддержании пожарная безопасность зданий, путей эвакуации, лестничных клеток и т. д. (§ 270, п. 1, п. 2 Технических условий).

Секции противопожарных вентиляционных каналов дополнительно применяют для сбора и отвода других вредных и ядовитых газов пожаротушения, выходящих из зоны пожара, а также в системах повышения давления, используемых для регулирования воздуха, создающего избыточное давление, которое сбрасывается после превышения предельного давления.

ДЫМОУДАЛИТЕЛЬНАЯ СИСТЕМА — Однокамерная система дымоудаления

Типы противопожарных вентиляционных систем

Стоит обсудить концепцию дымоудаляющей вентиляции, как определено в Технических условиях, которые могут относиться к различным типам систем противопожарной вентиляции:

а) Системы противодымной вентиляции , сооруженные с использованием вытяжных каналов (так называемых систем воздуховодов), отводящих тепло и дым через решетки, расположенные на вентиляционных каналах. В этой системе существует четкое различие между слоем горячего дыма под потолком и бездымным слоем внизу, который вытесняется компенсирующим воздухом. В пересмотренных Технических условиях это решение является единственным, позволяющим увеличить протяженность аварийных путей;
b) система струйной вентиляции, которая регулирует распространение дыма и тепла путем немедленного включения как вытяжных вентиляторов в зоне дыма, так и вентиляторов, подающих воздух в незадымленную зону, которые останавливают распространение дыма, создавая соответствующую скорость воздушного потока;
в) Система струйной вентиляции, удаляющая дым за счет немедленного включения как вытяжного, так и приточного вентиляторов, препятствующая распространению дыма во всей зоне пожара, температура которой ограничивается примесью компенсирующего воздуха.

Противопожарные свойства дымоходов, поддерживающих единую пожарную зону, определены в § 270, п. 2, пунктах 1 и 2 Технических условий:
«2. Каналы дымоудаления, которые охватывают:

1) только одну зону пожара должны иметь класс огнестойкости на основе огнестойкости и дымостойкости E600 S, по крайней мере, равный классу потолка, как определено в § 216; также возможно использование класса Е300 S, если расчетная температура дыма, образующегося при пожаре, не превышает 300 °С;
2) несколько противопожарных зон должны иметь класс огнестойкости E I S, не ниже класса огнестойкости потолка, как указано в § 216». Испытания 1366-9

Вентиляционные каналы должны быть негорючими и соответствовать ряду требований, предусмотренных гармонизированным стандартом EN 12101-7 ( Системы контроля дыма и тепла. Дымоход секция с) для использования в системах дымоудаления. Особенно важно ссылаться на стандарты испытаний PN-EN 1366-8 и PN-EN 1366-9, в которых указан метод проведения испытаний дымоходов на огнестойкость, и PN-EN 13501-4, в котором приводится подробная сведения об их классификации по огнестойкости (см. таблицу выше).

Компоненты, используемые с противопожарными вентиляционными каналами, также подпадают под действие стандарта. Они не должны вызывать отказ системы дымоудаления во время удаления дыма из здания и должны быть испытаны, чтобы продемонстрировать, что они соответствуют тем же требованиям, что и воздуховод, частью которого они являются. К таким компонентам относятся дверцы доступа/смотровые крышки, аттенюаторы, компенсаторы и вентиляционные решетки.

Вид испытуемых дымоходов согласно EN 1366-9

Что такое система SMOKE®?

Система SMOKE®system представляет собой однозонную круглую систему дымоудаления, классифицированную в соответствии с EN 13501-4+A1:2016 в E600120 (ho) S1500 с одним классом огнестойкости и невоспламеняющуюся. и нераспространение огня.

Все или некоторые из следующих продуктов могут использоваться для настройки системы дымоудаления:

• воздуховоды (воздуховоды, отводы, переходники, тройники, торцевые заглушки, штуцеры и муфты) из оцинкованного стального листа,
Термокомпенсаторы воздуховодов
• , ILA-NSL-SMO-SIL и ILA-FLS-SMO-SIL
• канальные шумоглушители SIL-GL-SMO
• Решетки дымоудаления, СГР-СМО-0Н (0В).

Все патрубки дымоудаления SMOKE®system оснащены двойными манжетными уплотнениями для вентиляционных фитингов GASK из EPDM толщиной 1,8 мм и шириной 10 мм вспучивающееся уплотнение .
Элементы воздуховодов круглого дымоудаления SMOKE®system соответствуют требованиям класса герметичности D при соблюдении всех действующих рекомендаций РЭ по правильному монтажу, транспортировке, хранению и т.д.

Когда используется система дымоудаления?

Основное назначение однозонной системы дымоудаления – удаление горячих газов и дыма из зоны поражения пожаром для облегчения тушения пожара и эвакуации персонала из зоны пожароопасности при сохранении критериев пожароопасности целостность и/или контроль дыма, указанные для условий температурного воздействия 600°C.

Компоненты SMOKE®system также могут использоваться в комбинированных установках, которые одновременно выполняют функции комфортной вентиляции и дымоудаления, при условии, что при работе в режиме дымоудаления они работают только в зоне пожара, в которой они установлены. В комбинированных вентиляционных системах функция дымоудаления является основной.

Также могут быть самостоятельными системами или в сочетании с коллективной многозонной системой вентиляции. Проемы противопожарных перегородок квалифицируются как составные части многозонной вентиляционной системы.

Однокамерные круглые дымоотводящие каналы SMOKE®system имеют следующие области применения:

• Дымоотводные каналы предназначены для одиночных пожарных отсеков,
• Каналы дымоудаления доступны в диапазоне диаметров от Ø100 до Ø1000 мм,
• Максимальная температура дымовых газов, отводимых через каналы дымовой системы, составляет 600 °С,
• Отдельные секции воздуховодов и вентиляционные фитинги воздуховодов дымовой системы разрешается устанавливать только горизонтально (вертикальная установка не допускается),
• В область применения дымоходов входят системы вентиляции с рабочим давлением от -1500 Па до +500 Па.

Преимуществом этой системы является возможность соединения воздуховодов двумя способами, т. е. муфтой «папа-мама» и с помощью стальных фланцев. Более того, как один из немногих производителей на рынке, мы предлагаем компенсаторы теплового расширения для систем дымоудаления в охватываемом исполнении, изготовленные из нашего гибкого соединителя воздуховода АМТ.

Компенсатор теплового расширения.

Почему так важен компенсатор теплового расширения?

Следует подчеркнуть важную роль компенсатора теплового расширения в системе дымоудаления. Очевидно, что воздуховоды из листовой стали демонстрируют высокое расширение при высокой температуре. Огнестойкость воздуховодов снижается, что увеличивает риск потери воздуховодом герметичности и утечки дыма и тепла.

Для противодействия этому используются компенсаторы теплового расширения. На рис. 3 показаны последствия отсутствия компенсатора теплового расширения на соответствующих расстояниях для однозонных круглых дымоходов SMOKE®system. Такая деформация канала может привести к уменьшению его диаметра и/или разрыву или потере герметичности, что приведет к нарушению работы дымоходов.

Деформация дымохода

Более подробную информацию о системе SMOKE® можно найти в нашем Каталоге и Руководстве по эксплуатации и техническому обслуживанию.

Каталог дымоудаления
скачать PDF файл »
