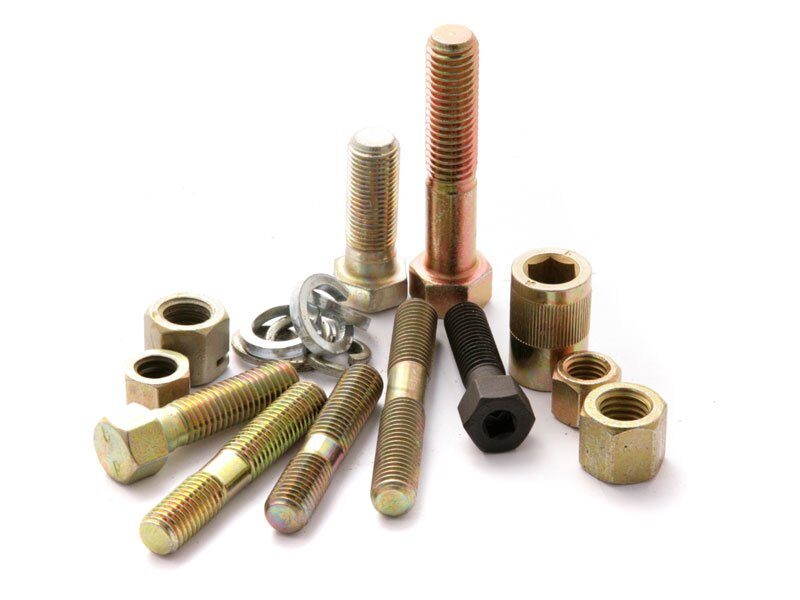

Сокращение	Определение
№3 (или №7)	Относится к конструкции головки плужного болта
&NT	С гайкой
18-8	Нержавеющая сталь с 18 % хрома и 8 % никеля
2, 5 или 8	Класс прочности винта или гайки
2А (3А)	Класс резьбы подходит для дюймовых винтов
2Б (3Б)	Класс резьбы, подходящей для дюймовых гаек
2H	Обозначение уровня прочности гайки (ASTM A194 Тяжелая шестигранная гайка класса 2H)
6G	Класс резьбы подходит для метрических винтов
6H	Класс резьбы, подходящей для метрических гаек
А325	Тяжелый конструкционный болт с шестигранной головкой (ASTM A325), аналог класса 5
А490	Тяжелый конструкционный болт с шестигранной головкой (ASTM A490), аналог класса 8
А574	Класс прочности для винтов с головкой под торцевой ключ (ASTM A574)
AISI	Американский институт чугуна и стали, определяет химический состав сталей
АН	Предшествует спецификации размеров авиационных крепежных деталей, разработанной Группой авиационных стандартов.
АНСИ	Американский национальный институт стандартов
КАК	Легированная сталь
АСМЭ	Американское общество инженеров-механиков
АСТМ	Используется до стандартного номера, разработанного группой Американского общества испытаний и материалов.
Б	Если за ним следует цифра (например, B-90), указывает на твердость, измеренную по шкале Роквелла B. Также сокращение от Бор.
Выпечка (выпечка)	Процесс термообработки, применяемый при гальванике для предотвращения водородного охрупчивания
Скос	Форма шайбы (квадратная с конусом), используемая с двутавровыми балками
Бельвиль	Тип стопорной шайбы, также называемой конической пружинной шайбой
БХКС	Винт с полукруглой головкой
БН	Твердость, измеренная с помощью прибора для измерения твердости по Бринеллю
БР	Латунь
БС	Британский стандарт
ЧФ	Британский стандартный штраф
БШВ	Британский стандарт Уитворт
БТ	Болт (на чертежах)
С	Если за ним следует цифра (например, C-35), указывает твердость, измеренную по шкале С Роквелла. Также сокращение от Carbon.
К/Р	Привод с крестообразным шлицем (типично Phillips), также с фаской/радиусом
Кэд	Кадмирование
Канадский доллар	Компьютерное проектирование / черчение
Кад/воск	Кадмирование с верхним покрытием из воска
Ч	Цементируемое (тип термической обработки)
кл.	Класс (Материал в метрических единицах/Прочность)
Главный операционный директор	Страна происхождения
ЧР	Хром
КРЕС	Коррозионностойкая сталь (обычно это нержавеющая сталь 18-8 или 316)
КС (КС)	Углерод или сталь, также с потайной головкой

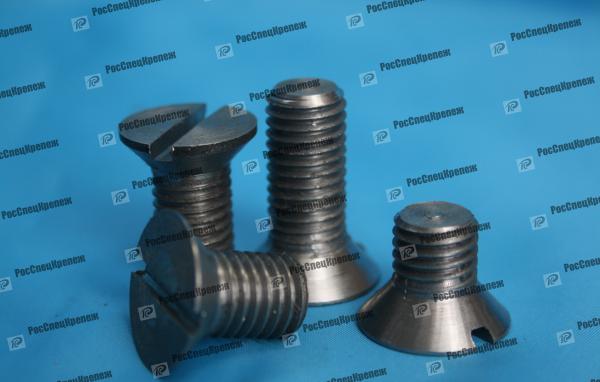

УСБ	Винт с потайной головкой (с плоской или овальной головкой)
КТ	Тема курса
ЦАП (ЦАП 320)	Покрытие Dacromet (зарегистрированная торговая марка Coatings International)
Гайка D/C	Двухкамерная гайка (отличается от шайбы)
D/E	Двусторонняя шпилька
DIN	Аббревиатура немецкого стандарта Deutsches für Normung. В отношении крепежных изделий DIN обозначает крепежные изделия, которые соответствуют определенному метрическому стандарту (за которым следует номер стандарта).
Дельтасил	Покрытие Magnigard (зарегистрированная торговая марка Magni Engineered Coatings)
Доррлтех	Покрытие Magnigard (зарегистрированная торговая марка Magni Engineered Coatings)
Дрисил	Трубная резьба (зарегистрированная торговая марка Parker Hannifin)
ЭТ	Наружная резьба
Ф	Полная резьба
ФБ	Фланцевый болт
Ф436	Закаленная плоская шайба с размерами по ASTM F436
ФХ	Плоская головка
FHCS	Винт с плоской головкой
ФИЛ	Головка Филлистера
ФИМ	Полное измерение индикатора
ФИН	Отделка (шайба)
Флнг	Болт с фланцем или гайка с шестигранной головкой
ФНДР	Крыло (шайба)
Футов	Мелкая резьба или полнорезьбовая
FW	Плоская шайба
Г	Марка
оцинк.	Оцинкованная, обычно относится к горячеоцинкованной
Гр	Класс, относится к уровню прочности винта или гайки (например, класс 2, класс 8)
ГВ	Оцинкованный
НВ	Болт с шестигранной головкой, также показания твердости измеряются по шкале Бринелля
УГС	Винт с шестигранной головкой, также из высокоуглеродистой стали
HD	Головка
Х.Д.Г.	Горячее цинкование погружением
HHCS	Винт с шестигранной головкой, также тяжелый винт с шестигранной головкой
HHMB	Крепежный болт с шестигранной головкой
ХРБ	Твердость измеряется по шкале Роквелла B
HRc	Твердость измеряется по шкале С Роквелла
Х. Т.	Термически обработанный
HWH	Шайба с шестигранной головкой
НХ	Шестигранник
ID	Идентификация (обычно относится к логотипу производителя)
МФУ	Институт промышленного крепежа
ИХ	Головка с зазубринами
дюймов	Дюйм
ИСО	Международная организация по стандартизации
ИСИР	Отчет о проверке исходного образца
ИТ	Внутренняя резьба
Дж429	Стандарт SAE, определяющий уровни прочности винтов
Дж995	Стандарт SAE, определяющий уровни прочности гаек

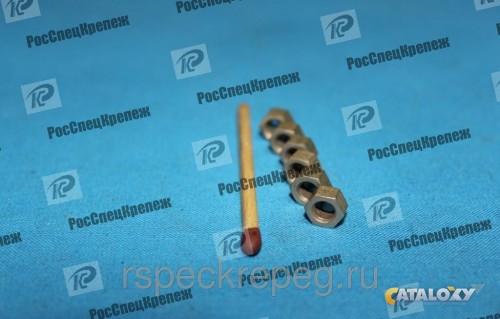

JMNT	Контргайка
К	Сокращение числа 1000
Кепс	Гайка с несъемной шайбой
Кипс	1000 баллов
тысяч фунтов на квадратный дюйм	Тысячи фунтов на квадратный дюйм
Фунт (фунт)	Стяжной болт, также вес в фунтах
Фунт	Длина корпуса на винтах
LCS	Низкоуглеродистая сталь
левый	Левая резьба
LW	Стопорная шайба
М	Метрическая система
МБ	Крепежный болт
Производитель	Производитель
мм	Миллиметр
МС	Крепежный винт
MSNT	Гайка крепежного винта
ССО	Отчет об испытании материала
НЗ	Тема единого национального курса
NE (NU, NTE, NTU)	Обозначения, определяющие толщину стопорных гаек с нейлоновой вставкой
NF	Единая национальная тонкая резьба
№	Номинальный (базовый размер)
NPT	Национальная коническая трубная резьба
НТ	Гайка
ОН	Овальная головка
ОВ	Овальная головка
Р	Шаг резьбы, также головка Phillips
П/Б	Болт плуга
РН	Крестовая головка
Фил. Или Ph Dr	Крестообразный привод
Фосфор (P&O)	Фосфатное и масляное покрытие (обычно фосфат цинка и масло)
стр.	Гладкая поверхность
P/N	Номер детали
Номер детали	Чашечная головка
Пози Драйв	Специальная крестообразная выемка (зарегистрированная торговая марка Camcar Textron)
ППАП	Процесс утверждения производственной детали
фунтов на кв. дюйм	Фунтов на квадратный дюйм
ПТ	Частичная резьба
ПЗ	Крестообразный паз с крестообразным приводом
Р	Радиус
Rb (RB или HRB)	Твердость измеряется по шкале Роквелла B
Rc (RC или HRC)	Твердость измеряется по шкале С Роквелла
РД	Круглая головка
правая сторона	Круглая головка или правая резьба
РТ	Катаная резьба
С	Щелевой
Сер. /сер.	Нержавеющая сталь
SAE	Стандартный американский эквивалент — в качестве единицы измерения используются дюймы, а не метрические единицы. Также: Шаблон SAE (шайбы). Эти шайбы имеют меньший внутренний диаметр, чем шайбы модели USS. Также: Общество автомобильных инженеров Также: при использовании с шайбами ​​это означает «малый наружный диаметр». Также: при использовании с винтами или гайками означает «тонкая резьба».
СБР	Кремниевая бронза
SD	Приводной квадрат
СЭМС	Тип готового узла винта и шайбы

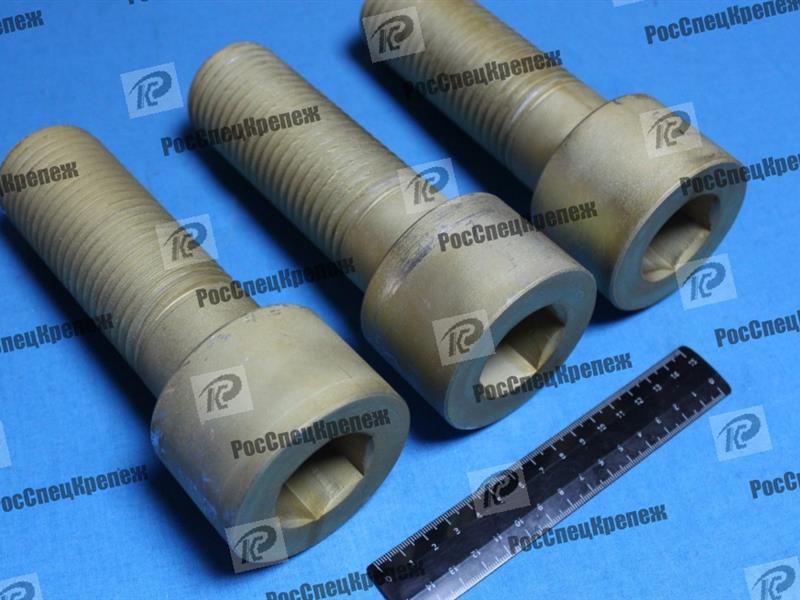

ШКС	Винт с головкой под торцевой ключ
СКТ	Розетка
СЛ	Щелевой
Слот.	Шлицевой привод
СМС	Винт для листового металла
кв.	кв. Также может относиться к болту с квадратной головкой или квадратной гайке.
нержавеющая сталь	Нержавеющая сталь или установочный винт
ул.	Сталь
Таптит	Специальный винт с треугольной резьбой (зарегистрированная торговая марка Reminc)
Т.Х.	Сквозная закалка (вид термической обработки)
МДП	Общее показание индикатора
Т/С	Саморез
Торкс	6-лепестковый привод (Torx Drive, зарегистрированная торговая марка Camcar Textron)
Число шагов на дюйм	Резьба на дюйм
ТТ (ТР)	Резьба Taptite (зарегистрированная торговая марка Reminc), также называемая Tri-Roundular
ТТХ	Резьба к головке
Тип 1 (23, 25)	Специальные резьбонарезные или нарезные саморезы
Тип AB (F, T)	Специальные резьбонарезные или нарезные саморезы
UNC	Единая национальная грубая резьба
УНФ	Единая национальная тонкая резьба
УНР	Единая национальная резьба с радиусным корнем
UNRC	Унифицированная национальная крупная резьба с радиусным основанием (стандартная накатанная форма резьбы)
УНРФ	Унифицированная национальная тонкая резьба с радиусным основанием (стандартная накатанная форма резьбы)
USS	USS Pattern (шайбы). Эти шайбы имеют больший внешний диаметр, чем шайбы модели SAE. Также используется для обозначения резьбы курса США.
УТС	Предел прочности при растяжении
ВАК	Ширина по углам
WAF	Размер под ключ
Б/Ф	Шайба (может относиться к гайке или колпачковому винту)
Витворт	Британский стандарт резьбы (не совпадает с резьбой UN)
РШ	Шуруп для дерева
Д	Желтый хромат
ИС	Предел текучести
З	Цинк
Цинк	Цинк, обычно относящийся к цинковому покрытию (предполагается, что это чистый цинк с прозрачным хроматом)
Цинк/Х (ЦК)	Цинкование с прозрачным хроматным покрытием
Zn Фос	Фосфат цинка и масло (то же, что фосфор и масло)
Цинк/воск	Цинкование с верхним покрытием из воска
Zn/Y (ZY)	Цинковое покрытие с верхним покрытием из желтого хромата

PCC Fasteners — PB Fasteners

PB Fasteners набирает сотрудников на самые разные должности и предлагает:

• Высококонкурентный пакет оплаты и льгот
• Обучение на рабочем месте и развитие карьеры
• Возможности продвижения
• Ежеквартальная премия по результатам работы компании

Поиск Вакансии PB Fasteners

Precision Aerospace Fasteners почти 50 лет

В 2017 году компании PB Fasteners исполнилось 50 лет. Компания PB Fasteners, основанная Полом Р. Брайлсом, специализируется на производстве гаек и болтов для каркаса самолета.

Компания PB Fasteners наиболее известна своими разработанными системами крепления Taper-Lok® и SLEEVbolt®, которые используются для улучшения характеристик конструкции и управления электромагнитными эффектами в композитных и многометаллических конструкциях. PB Fasteners также производит плавкие штифты, винты и гайки по принципу «сборка для печати» в своей 9Объект площадью 5000 кв. футов в Гардене, Калифорния.

PB Fasteners предназначен для производства высокопрочных крепежных изделий для аэрокосмической отрасли. Наши опытные сотрудники полны решимости не только идти в ногу с технологиями, но и быть среди тех, кто все больше и больше добавляет к ним.

Полная линия под одной крышей

PB Fasteners имеет более 95 000 кв. футов производственных площадей в одном здании со следующими процессами:

• Горячая/холодная высадка
• Накатка резьбы
• Обработка
• Шлифование
• Термическая обработка
• Покрытие (Типы: кадмий, никель-кадмий, пассивация)
• Надкап
• Неразрушающий контроль (MT, PT)

PB Fasteners производит конструкционные болты из многих материалов, включая сталь 8740, h21 и Ph23-8Mo; Ти 6Ал-4В; Инконель® 718; многофазные сплавы МП35Н® и МП159®.

Мы также можем производить крепежные детали размером от 4-40 до четырех дюймов в диаметре. В таблице ниже приведен список наших наиболее распространенных материалов и стилей.

Испытательные лаборатории

У нас есть полный спектр механического и металлургического оборудования для проведения внутренних испытаний, включая:

• Один (1) прибор для испытаний на сдвиг, способный выдерживать нагрузку до 1 200 000 фунтов.
• Пять (5) усталостных машин с нагрузкой до 200 000 фунтов. динамическая нагрузка
• Три (3) устройства для испытаний на растяжение/срез, рассчитанные на нагрузку до 500 000 фунтов.
• Испытание на износостойкость/водородное охрупчивание
• Металлография
• Разрывные машины
• Определение твердости (HRC, поверхностная и микротвердость)
• Проверка крутящего момента
• Определение водорода (титановые крепежные детали)
• Солевой спрей
• Толщина металлических покрытий

Стандарты

PB Fasteners производит полную линейку болтов и гаек, включая стандарты MS и NAS, и имеет право производить тысячи различных стандартов и специальных изделий для клиентов. PB Fasteners также производит запатентованные болты, такие как Taper-Lok® и SLEEVbolt®.

ПБ Крепеж позволяет изготавливать детали из различных сплавов, в том числе титановых, Инконель® 718, А-286, Ф23-8Мо, Ф27-4Мо, МП35Н®, МП159®, 4130, 4140, 4340, 8740, Н-11, и т. д.

Мы производим крепежные детали с различными конфигурациями углублений, такими как:

• Torq-Set® (крестообразная форма со смещением)
• Torq-Set ACR® (со смещением крестообразно-ребристый)
• Phillips® (крестообразный)
• Phillips ACR® (крестообразный ребристый)
• Tri-Wing® (трехслотовый)
• Torx® (привод с шестью лепестками, внутренний)
• Шестигранная головка

Размеры крепежа от 4-40 (0,1120 дюйма) до более четырех дюймов (4,000 дюйма) в диаметре могут быть изготовлены в PB Fasteners.

Specials

Мы приветствуем ваши запросы относительно специальных крепежных деталей и будем рады помочь вам в решении проблем с конструкцией крепежных изделий, которые могут возникнуть.

Особенности собственного продукта

Плавкие штифты

Плавкие штифты (также известные как отрывные предохранительные болты) используются в креплениях авиационных двигателей и шасси в качестве защиты, обеспечивающей движение этих систем в заданном направлении при перегрузке, например, во время аварийной ситуации приземление на живот. PB Fasteners производит полную линейку плавких вставок, соответствующих требованиям OEM.

SLEEVbolt®

SLEEVbolt® представляет собой сборку из двух частей, используемую либо для посадки с натягом, где требуется повышение усталостной прочности, либо в качестве крепежного элемента для заполнения отверстий в композитных материалах. SLEEVbolt® состоит из конического болта и внешней втулки с внутренним коническим фланцем, отшлифованной снаружи для использования в отверстиях с прямым зазором. Посадка с натягом, пропорциональная выступу болта из втулки, реализуется, когда головка болта соприкасается с конструкцией.

Система крепления SLEEVbolt® использовалась для сборки длинного списка летательных аппаратов, включая F-22, F/A-18, C-17, B-1, B-2, 787, 747, 767 и даже NASA. Космический шатл. Система наработала более 100 миллионов летных часов без происшествий.

Taper-Lok®

Taper-Lok® — это интегрированная система крепления, используемая специально для посадки с натягом. Он состоит из конической застежки с коническим стержнем, установленной в прецизионное коническое отверстие. Статическая предварительная нагрузка, радиальное сжатие и периферийное напряжение, вызванные посадкой с натягом, эффективно уменьшают амплитуду напряжения, пропорционально увеличивая усталостную долговечность.

Taper-Lok® находится в эксплуатации более 40 лет и доказал свою эффективность в течение всего жизненного цикла самолетов, включая B-52, C-130, C-141, 707, 727, DC-10, MD-11 и более. Тем не менее, он до сих пор используется на A380 и других современных самолетах.

Стандарты качества и сертификаты

Благодаря постоянному повышению качества, расширению технических возможностей и стратегическому планированию компания PB Fasteners продолжает оставаться лидером в производстве надежных, конкурентоспособных крепежных изделий, которые удовлетворяют потребности наших клиентов в условиях мировой рыночной экономики.

Менеджмент устанавливает и излагает цели и задачи в области качества. От продаж до доставки квалифицированные и знающие сотрудники PB Fasteners преданы своему делу превосходному обслуживанию клиентов, производству качественного продукта и своевременной доставке.

PB Fasteners имеет аккредитацию системы качества ISO 9001:2015/AS9100, а также одобрения системы качества от основных клиентов.

Наша система качества подлежит регулярному плановому внутреннему аудиту, аудиту клиентов и аудиту третьей стороны. Визиты клиентов являются рутинными и приветствуются. Планы и программы профилактических и корректирующих действий были разработаны и реализованы для обеспечения постоянного улучшения процессов.

PB Fasteners стремится удовлетворить все требования клиентов и превзойти ожидания. Мы стремимся улучшить нашу систему управления качеством, чтобы улучшить наши процессы и общую производительность, а также добиться превосходного качества продукции и производительности.

• ИСО 9001/АС 9100
• ИСО-МЭК 17025
• Сертифицировано Nadcap (неразрушающий контроль, химическая обработка, термообработка, испытание материалов)
• Обученные и сертифицированные лаборанты проводят внутренний размерный, металлургический, механический и неразрушающий контроль
• Статистические методы применяются для обеспечения высочайшего качества продукции
• Одобрены заказчиками: Boeing, Northrop Grumman, Lockheed Martin, Honeywell, Bell Helicopter, BAE и многие другие
• Стремление к постоянному совершенствованию и удовлетворению потребностей клиентов
• Сосредоточьтесь на продукте и совершенствовании производительности

Требования к качеству поставщика

Требования к качеству закупок крепежных изделий PB находятся в нашем PQR001 . В документе PQR излагаются требования к качеству, условия и ожидания PB Fasteners. Определенные стандарты являются обязательными и дополняют любые специальные инструкции, конкретные требования клиентов к потоку вниз и Nadcap, а также спецификации закупок или другую справочную документацию.

PB Fasteners Утвержденные поставщики тщательно контролируются, и производительность измеряется для обеспечения высочайшего уровня качества и доставки. Утвержденные поставщики (процессы, сырье и т. д.) подлежат регулярно запланированным проверкам на местах, и для всех несоответствий требуются тщательные основные причины и корректирующие действия.

Поставщик крепежа PB несет особую ответственность за рассмотрение требований, изложенных в PQR-001, и обеспечение их строгого соблюдения.

Мы ценим отличные деловые отношения, которые установились с нашими поставщиками. Пожалуйста, звоните, если у вас есть какие-либо вопросы относительно PQR-001. Вы можете представить свои квалификации, чтобы стать поставщиком здесь.

Политика в области качества

PB Fasteners будет соответствовать всем требованиям и обязуется производить крепежные изделия, которые соответствуют всем требованиям, установленным заказчиком и нормативными актами, включая качество поставки и своевременную доставку, а также постоянно улучшать нашу систему управления качеством

Документы

PQR001

Пересмотрено: 02.05.2019

Просмотреть документ
(pdf, 256,62 КБ)

PB Fasteners

1700 Вт. .

Запросить предложение

Strong-Drive® SCN ГЛАДКИЙ СОЕДИНИТЕЛЬ Гвоздь

Европа

• Чехия
• Дания
• Германия
• Испания
• Франция

•
• Россия
• Польша
• Финляндия
• Швеция
• Соединенное Королевство

• Дом
• Системы крепления
• Шурупы и гвозди
• Специальные крепежи
• Специальные крепежные детали Strong-Drive®
• Гвоздь Strong-Drive® SCN ГЛАДКИЙ СОЕДИНИТЕЛЬ

На этой странице

Подробнее о продукте

Соединительные гвозди Simpson Strong-Tie — лучший выбор для соединителей Simpson Strong-Tie.

Области применения

• Для соединителей Simpson Strong‑Tie

Ссылки по теме

• Крепежные системы Технические примечания и указания по установке
• Соединительный гвоздь Strong-Drive SCN с гладким стержнем также доступен в полосах с бумажной лентой
• Крепеж Информация о продукте: C-F-2019, стр. 108
• Технические данные и нагрузки крепежа: C-F-2019TECHSUP, стр. 134

Системы крепления Каталог

C-F-2019

Каталог, содержащий информацию о новых продуктах, а также все применимые спецификации и инструкции по установке крепежных изделий Simpson Strong-Tie® и систем Quik Drive®.

Каталог

Техническое руководство по системам крепления

C-F-2019TECHSUP

Технический документ, содержащий техническую информацию о конструкционных крепежах, представленных в Каталоге крепежных систем C-F-2019.

Каталог

Guía técnica de los sistemas de sujeción

C-F-2019TECHSP

Un documento técnico información de ingeniería para los sujetadores estructurales que se incluyen en el C-F-2019SP Catálogo de sistemas de sujeción.

Каталог

Sistemas de sujeción

C-F-2019SP

Каталог, содержащий информацию о новых продуктах и ​​инструкциях по установке и спецификациям, соответствующим требованиям Simpson Strong-Tie® и системам Quik Drive®.

Каталог

Техническое дополнение по системам крепления для Канады

C-F-2017CANADD

Приложение с технической информацией для Simpson Strong-Tie Fasteners в Канаде.

Каталог

Соединители и крепежные детали для массивных деревянных конструкций Каталог

C-C-MASSTIMBER20

Каталог с соединителями и крепежными элементами для конструкций из массивной древесины и CLT.

Каталог

Информационная таблица продукта

Информация о производстве крепежа и прочее

Модель №	Покрытие/Материал	Джорджия	Пенни Размер	Длина (дюймы)	Диаметр головки (дюймы)	Диаметр хвостовика (дюймы)	Тип хвостовика	Тип головки	Образец головы	прибл. Количество на фунт.	Упаковка Кол-во
Сноски Горячее цинкование по ASTM A153
N16	Яркий	8	16д	2 1/2	0,34	0,162	Гладкий хвостовик	Полностью круглая головка	Гладкая головка	63	1 фунт
10D5HDG-R	Горячее цинкование, класс D	0000″> 9	10д	3	0,31	0,148	Гладкий хвостовик	Полностью круглая головка	Гладкая головка	—	250
10DHDG-R	Горячее цинкование, класс D	9	10д	3	0,31	0,148	Гладкий хвостовик	Полностью круглая головка	Гладкая головка	—	50
16D5HDG-R	Горячее цинкование, класс D	0000″> 8	16д	3 1/2	0,34	0,162	Гладкий хвостовик	Полностью круглая головка	Гладкая головка	—	200
16DHDG-R	Горячее цинкование, класс D	8	16д	3 1/2	0,34	0,162	Гладкий хвостовик	Полностью круглая головка	Гладкая головка	—	40
N10	Горячее цинкование, класс D	0000″> 9	10д	1 1/2	0,31	0,148	Гладкий хвостовик	Полная круглая головка	Гладкая головка	120	1 фунт
N10D5HDG-R	Горячее цинкование, класс D	9	10д	1 1/2	0,31	0,148	Гладкий хвостовик	Полностью круглая головка	Гладкая головка	—	600
N10DHDG-R	Горячее цинкование, класс D	0000″> 9	10д	1 1/2	0,31	0,148	Гладкий хвостовик	Полностью круглая головка	Гладкая головка	—	120
N8	Горячее цинкование, класс D	10	8д	1 1/2	0,28	0,131	Гладкий хвостовик	Полностью круглая головка	Гладкая головка	150	1 фунт
N8D5HDG-R	Горячее цинкование, класс D	0000″> 10	8д	1 1/2	0,28	0,131	Гладкий хвостовик	Полностью круглая головка	Гладкая головка	—	750
N8DHDG-R	Горячее цинкование, класс D	10	8д	1 1/2	0,28	0,131	Гладкий хвостовик	Полная круглая головка	Гладкая головка	—	150

Таблица информации о продукте

804701

Модель №	Длина (дюймы)	Датчик	Диаметр головки (дюймы)	Образец головы	Тип головки	Тип хвостовика	Диаметр хвостовика (дюймы)	Покрытие/Материал	Количество приложений на фунт	Количество в упаковке	СКП
Н10Д5ХДГ-Р	1 1/2	9	5/16	Гладкая головка	Полностью круглая головка	Гладкий хвостовик	0,148	Горячее цинкование	120	5 фунтов	7073
Н10ДХДГ-Р	1 1/2	9	5/16	Гладкая головка	Полностью круглая головка	Гладкий хвостовик	0,148	Горячее цинкование	120	1 фунт	7073 207
Н8Д5ХДГ-Р	1 1/2	10	5/16	Гладкая головка	Полностью круглая головка	Гладкий хвостовик	0,131	Горячее цинкование	147	5 фунтов	7073
Н8ДХДГ-Р	1 1/2	10	5/16	Гладкая головка	Полностью круглая головка	Гладкий хвостовик	0,131	Горячее цинкование	147	1 фунт	7073

507 10D5HDG-R 3 9 5/16 Гладкая головка Полностью круглая головка Гладкий хвостовик 0,148 Горячее цинкование 50 5 фунтов 7073
• 408 10DHDG-R 3 9 5/16 Гладкая головка Полностью круглая головка Гладкий хвостовик 0,148 Горячее цинкование 50 1 фунт 7073905 16D5HDG-R 3 1/2 8 32. 11 Гладкая головка Полностью круглая головка Гладкий хвостовик 0,162 Горячее цинкование 40 5 фунтов 7073601 16DHDG-R 3 1/2 8 32.11 Гладкая головка Полностью круглая головка Гладкий хвостовик 0,162 Горячее цинкование 40 1 фунт 7073500

  Таблицы нагрузок

  SCN Соединительные гвозди с гладким стержнем и обычные гвозди, одобренные для использования с соединителями Simpson Strong-Tie

  ^1,2,3
  1. Допуски по диаметру и длине согласно ASTM F1667.
  2. Допуск на диаметр головки (±0,0015 дюйма)
  3. Все размеры указаны до нанесения покрытия.
  4. Испытано в соответствии с ASTM F1575.
  5. Показан минимальный диаметр головки; фактический диаметр головки на обычных гвоздях 10d и 16d больше.
  6. Минимальный предел текучести при изгибе, применимый к гвоздям SCNR того же диаметра.

  Отчеты по кодам и соответствие

  Чертежи

  		ПДФ	ДВГ	ДСФ	РФА	МФК	СБ

  Марки крепежа

  Что такое пробная нагрузка?

  Пробная нагрузка определяется как наибольшая нагрузка, которую можно приложить к застежка, которая не будет напрягать его сверх предела эластичности. В других Другими словами, застежка не должна деформироваться и оставаться эластичной. области, когда он загружен до максимальной пробной нагрузки. Обычно пробная нагрузка от 85 до 95% предела текучести.

  В соответствии с ISO 225 и ISO 965-1 применяется следующее определение:

  F _p = Пробная нагрузка, измеренная в Н (ньютонах)

  Что такое зажимная нагрузка?

  Зажимная нагрузка – это нагрузка, возникающая при зажиме двух крепежных элементов вместе. Так, например, если вы соединяли вместе два компонента и вставил в них болт и использовал гайку, чтобы завести болт под натяжение, то болт растягивается как пружина и прикладывает зажимную нагрузку к сустав. В конечном счете, это лучшая мера целостности сустава.

  Что такое предел текучести?

  Предел текучести определяется как величина напряжения, при котором возникает заданная величина пластической (остаточной) деформации.

  Что такое предел прочности при растяжении?

  Прочность на растяжение — это измерение силы, необходимой для растяжения что-то, пока не сломается. Другими словами, предел прочности крепежа — это максимальное усилие на растяжение, которое он может выдержать перед неудачей.

  R _m = Прочность на растяжение, измеренная в Н/мм ² или МПа

  Показано, что существует примерно линейная корреляция между твердостью при вдавливании и пределом текучести, а также, более важно, прочность на растяжение для черных (неаустенитных) доэвктоидных (менее 0,8% углерода) сталей. Это означает, что относительно экономичный и простой в проведении неразрушающий контроль по Роквеллу металлы.

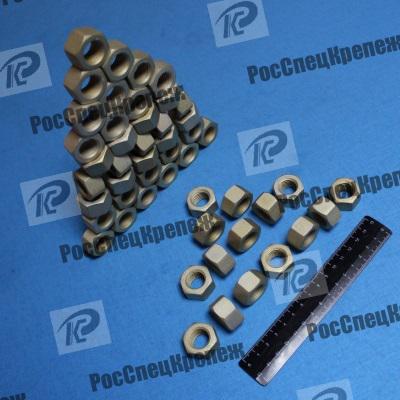

  Какие гайки могут иметь более высокий класс прочности на растяжение?

  Диапазоны марок крепежных изделий всегда указываются в рамках стандарта спецификаций для конкретных гаек. Мы должны убедиться, что не указанный крепеж не указан как более прочный.

  Например, клиенты часто просят гайки Whitworth Grade 8. Однако орехи BSW/Whitworth бывают только буквенных сортов. Или для клиентов, чтобы они попросили, чтобы стопорные гайки (тонкие) были изготовлены с классом 8, тогда как эти крепежные детали не могут быть затянуты до показателей класса 8 из-за недостаточного зацепления резьбы.

  См. следующую таблицу для тех стандартов, на которые распространяется стандарт ISO 898-2.

  Эта спецификация распространяется только на метрические крепежные детали.

  Если клиент запрашивает крепеж класса, который не указан в спецификации размеров, он будет изготовлен в соответствии с указанными ниже пределами твердости.

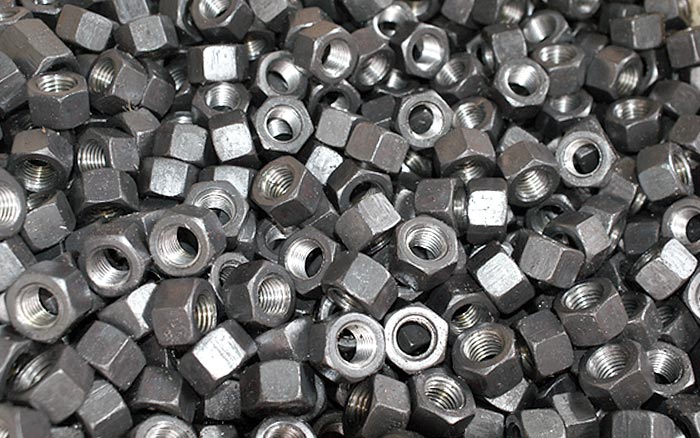

  ASTM A194

  Обратите внимание, что иногда невозможно получить точное соответствие химического состава материала спецификациям ASTM и британским стандартам. Поскольку мы производим в Великобритании и поставляем наш материал на месте, механически эквивалентный материал может быть заменен — ​​мы уточним это у вас на этапе коммерческого предложения.

  Оценка	Размеры	Твердость по Бринеллю	Материал
  1	от 1/4 до 4 дюймов	121-	0,15% углеродистая сталь
  2	от 1/4 до 4 дюймов	159-352	0,40% углеродистая сталь
  2 часа	Менее 1,1/2 или М36	248-327	0,15% углеродистая сталь
  2 часа	Более 1,1/2 или M36	212-327	0,15% углеродистая сталь
  2HM	от 1/4 до 4 дюймов	159-235	0,15% углеродистая сталь
  3	от 1/4 до 4 дюймов	248-327	AISI 501 или DIN 1. 7362
  4	от 1/4 до 4 дюймов	248-327	Углеродистая молибденовая сталь
  6	от 1/4 до 4 дюймов	225-271	410 нержавеющая сталь
  6F	от 1/4 до 4 дюймов	225-271	416 нержавеющая сталь
  7	от 1/4 до 4 дюймов	248-327	709М40 (ЭН19)
  7М	от 1/4 до 4 дюймов	159-235	709М40 (ЭН19)
  8	от 1/4 до 4 дюймов	126-300	Нержавеющая сталь 304 DIN 1.4301
  8С	от 1/4 до 4 дюймов	126-300	Нержавеющая сталь 347 DIN 1.4550
  8CLN	от 1/4 до 4 дюймов	126-300	Нержавеющая сталь 347LN
  8М	от 1/4 до 4 дюймов	126-300	Нержавеющая сталь 316 DIN 1. 4405
  8Т	от 1/4 до 4 дюймов	126-300	Нержавеющая сталь 321 DIN 1.4541
  8F	от 1/4 до 4 дюймов	126-300	Нержавеющая сталь 303 DIN 1.4305

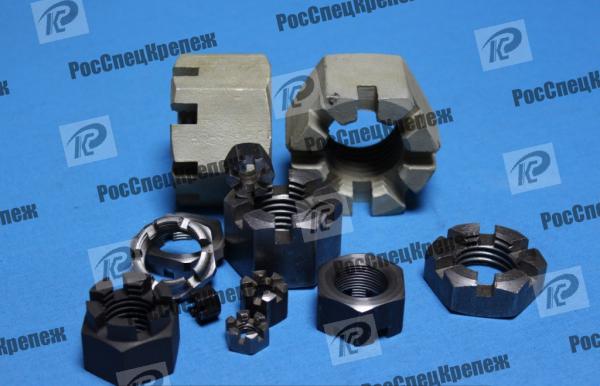

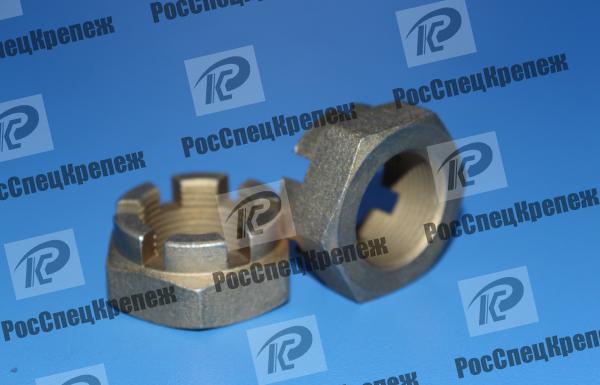

  Пределы твердости гаек в соответствии с ISO 898-2:2012 Классы прочности от 04 до 12.

  КЛАСС	04		05		5		6		8		9		10		12
  Резьба	мин	макс.	мин	максимум	мин	макс.	мин	макс.	мин	макс.	мин	макс.	мин	макс.	мин	макс.
  	Твердость по Бринеллю — HB
  	179	287	259	336	124	287	143	287	190	287	179	287	259	336	280	336
  	179	287	259	336	139	287	162	287	221	336	179	287	259	336	259	336
  M8x1	179	287	259	336	166	287	179	287	238	336	—	—	280	336	280	336
  M16x1,5	179	287	259	336	181	287	221	287	280	336	—	—	247	336	—	—

  DIN267 часть 3: 1967 Механические свойства гаек

  СОРТА/КЛАСС	ПРЕДЕЛ ПРОЧНОСТИ	ПРОЧНОСТЬ УРОЖАЙНОСТИ	DIN267:1960 КЛАСС
  	N/кв. мм, не менее	N/кв. мм, не менее
  3,6	340	200	4А
  4.6	400	240	4D
  4,8	400	320	4С
  5.6	500	300	5D
  5,8	500	400	5С
  6,6	600	360	6Д
  6,8	600	480	6С
  6,9	600	540	6G
  8,8	800	640	8G
  10,9	1000	900	10 тыс.
  12,9	1200	1080	12К
  14,9	1400	1260	—

  BS1083 — Механические свойства готовых стальных шестигранных гаек

  Для гаек, изготовленных из прутка, значения твердости по Бринеллю приведены только для справки и не являются частью требований настоящего стандарта. Когда гайки изготавливаются методом холодной штамповки из круглой проволоки с последующей термической обработкой или без нее, числа твердости по Бринеллю применяются как часть требований настоящего стандарта.

  ОЦЕНКА	ЗАЯВЛЕНИЕ	Предельное растягивающее напряжение	Твердость по Бринеллю
  		тонна/квадратный дюйм
  А	Гайки для болтов A, B, P и R	28 мин	120-235
  п	Гайки для Т-образных болтов	35 мин.	152-240
  р	Гайки для V-образных болтов	45 мин	201-271
  Т	Гайки для X-болтов	55 мин	248-335

  Сравнение классов прочности между BS1768 и BS970

  Только ориентировочно

  ОЦЕНКА	BS1768 Растяжимость	BS1768 Растяжимость	BS970: 1983 Растяжимость
  	мин	мин
  	тонна ф/м2	Н/мм2	Твердость по Бринеллю
  п	35	541	550-700
  С	50	772	775-925
  Т	55	849	850-1000
  В	65	1004	1000-1150
  Икс	75	1158	1150-1300

  Британские марки крепежа

  ОЦЕНКА	тонна/дюйм2	Твердость по Бринеллю	Твердость по Виккерсу	Роквелл С	Н/мм2 и МПа
  п	35-45	163-207	168-212		554-678
  Вопрос	40-50	187-229	192-234		616-770
  р	45-55	207-248	212-253	-22	678-847
  С	50-60	229-277	234-282	-27	770-939
  Т	55-65	248-302	253-310	22-31	847-1016
  U	60-70	277-321	282-332	27-33	939-1093
  В	65-75	302-341	310-356	31-36	1016-1155
  Вт	70-80	321-363	332-382	33-39	1093-1232
  Икс	75-85	341-388	356-409	36-41	1155-1309
  Д	80-90	363-401	382-424	39-42	1232-1355 гг.

  BS3692 — Механические свойства готовых стальных шестигранных гаек

  Механические свойства относятся к метрической резьбе ISO с номинальным диаметром резьбы до 39 включительномм и высотой не менее 0,8D из углеродистой или низколегированной стали и при испытаниях при комнатной температуре.

  ОЦЕНКА	Пробная нагрузка	Твердость по Бринеллю	Твердость по Роквеллу C	Твердость по Виккерсу
  	Н/кв. мм	Максимум	Максимум	Максимум
  4	400	302	30	310
  5	500	302	30	310
  6	600	302	30	310
  8	800	302	30	310
  10	1000	353	36	370
  12	1200	375	39	395

  Механические свойства гаек согласно EN ISO 898-1:2013 Класс прочности от 4. 6 до 12.9.

  №	Механический свойства		классы свойств
  			4,6	4,8	5,6	5,8	6,8	8,8 d<16 ммᵃ	8,8 d>16 ммᵇ	9,8 d<16 мм	10,9	12,9
  1	Прочность при растяжении, Rm, МПа	ном. °	400		500		600	800		900	1000	1200
  		мин.	400	420	500	520	600	800	830	900	1040	1220
  2	Нижнее условное напряжение ReLᵈ, МПа	ном. ᶜ	240	—	300	—	—	—	—	—	—	—
  		мин.	240	—	300	—	—	—	—	—	—	—
  3	Предел текучести, Rp0,2, МПа	ном. ᶜ	—	—	—	—	—	640	640	720	900	1080
  		мин.	—	—	—	—	—	640	660	720	940	1100
  4	Предел текучести при 0,0048 d для цельного винта, Rpf, МПа	ном. ᶜ	—	320	—	400	480	—	—	—	—	—
  		мин.	—	340ᵉ	—	420ᵉ	480ᵉ	—	—	—	—	—
  5	Прочное напряжение, Spᶠ, МПа	ном.	225	310	280	380	440	580	600	650	830	970
  	Напряжение во время испытаний пробной нагрузкой ᴼ		0,94	0,91	0,93	0,90	0,92	0,91	0,91	0,90	0,88	0,88
  6	Удлинение после разрыва (испытательный образец), А, %	мин.	22	—	20	—	—	12	12	10	9	8
  7	Усадка после разрушения (опытный образец), Z, %	мин.	—					52		48	48	44
  8	Удлинение после разрушения, Af (цельный винт)	мин.	—	0,24	—	0,22	0,20	—	—	—	—	—
  9	Пластичность в случае прочности головы тест		Inget Brott
  10	Твердость по Виккерсу, HV F ≥ 98 Н	мин.	120	130	155	160	190	250	255	290	320	385
  		макс.	220ᵍ				250	320	335	360	380	435
  11	Твердость по Бринеллю, HBW F = 30 D²	мин.	114	124	147	152	181	238	242	276	304	366
  		макс.	209ᵍ				238	304	318	342	361	414
  12	Твердость по Роквеллу, HRB	мин.	67	71	79	82	89	—
  		макс.	95,0ᵍ				99,5	—
  	Твердость по Роквеллу, HRC	мин.	—					22	23	28	32	39
  		макс.	—					32	34	37	39	44
  13	Твердость поверхности, HV 0,3	макс.	—					ч			ч, я	ч, д
  14	Мин. высота необезуглероженной зоны, Е, мм	мин.	—					½ h2			⅔ h2	¾ h2
  	Макс. глубина полного обезуглероживания, Г, мм	макс.	—					0,015
  15	Снижение твердости после повторного отжига, HV	макс.	—					20
  16	Момент разрушения, МБ, Нм	мин.	—					относительно ISO 898-7
  17	Ударная вязкость, Кᵥᵏ˴ˡ, Дж	мин.	—		27	—		27	27	27	27	м
  18	Поверхностные дефекты		ИСО 6157-1ⁿ									ИСО 6157-3

  а) Значения не относятся к конструкционным болтам.
