Пвх труба под клеевое соединение: Клеевое соединение ПВХ труб между собой, как клеить?

Труба напорная ПВХ PN10 под клеевое соединение

артикул	D (мм)	D1 (мм)	S (мм)	PN (бар)	SDR	L (м)	L1 (мм)	вес (кг/метр)
AQV302515R	25	25	1,5	10	17	3	32	0,175
AQV303216R	32	32	1,6	10	21	3	32	0,240
AQV304019R	40	40	1,9	10	21	3	40	0,351
AQV305024R	50	50	2,4	10	21	3	50	0,554
AQV306330R	63	63	3,0	10	21	3	63	0,869
AQV307536R	75	75	3,6	10	21	3	70	1,220
AQV309043R	90	90	4,3	10	21	3	79	1,750
AQV311042R	110	110	4,2	10	26	3	91	2,110
AQV311053R	110	110	5,3	12,5	21	3	91	2,620
AQV312548R	125	125	4,8	10	26	3	100	2,720
AQV314054R	140	140	5,4	10	26	3	109	3,430
AQV316062R	160	160	6,2	10	26	3	121	4,490
AQV316077R	160	160	7,7	12,5	21	3	121	5,480
AQV320077R	200	200	7,7	10	26	3	—	6,930
AQV322586R	225	225	8,6	10	26	3	—	8,700
AQV322510R	225	225	10,8	12,5	21	3		10,800
AQV325096R	250	250	9,6	10	26	3	—	10,800
AQV328010R	280	280	10,7	10	26	3	—	13,400
AQV331512R	315	315	12,1	10	26	3	—	17,100
AQV335513R	355	355	13,6	10	26	3	—	—
AQV340015R	400	400	15,3	10	26	3	—	—

Трубы ПВХ под клеевое соединение: виды труб, особенности монтажа

17 октября 2018

Трубы



Все чаще при строительстве и ремонте мастера отдают свое предпочтение пластиковым изделиям, оправдывая свой выбор легкостью установки и эстетической красотой таких конструкций.

Одним из видов пластиковых изделий будут ПВХ трубы, основным компонентом при производстве которых является поливинилхлорид. Самым легким способом соединения любых поверхностей является склейка. Именно поэтому была создана технология, позволяющая делать трубы ПВХ под клеевое соединение.

Виды ПВХ труб с клеевым соединением

Каждый мастер при выборе того или иного материала для будущей конструкции в-первую очередь изучает все технико-эксплуатационные характеристики. Для ПВХ труб свойственны следующие показатели:

Кольцевая жесткость	Позволяет конструкции не бояться давления до 120 атмосфер и физических воздействий
Температурная устойчивость	Изменение формы изделия возможно только на 5%
Морозоустойчивость	ПВХ труба с клеевым соединением сможет выдержать до -150С, при использовании при более низких температурах нужно использовать специальные утеплители
Термоустойчивость	При использовании конструкций для передачи материалов с температурами выше 800С арматура теряет свою твердость. Рекомендуемая температура передачи +400С
Устойчивость к UF-лучам	Позволяет изделию не бояться солнца и применяться на открытых местностях
Гладкость внутренней поверхности	Гладкость внутренней поверхности Данный показатель позволяет использовать данное изделие в различных отраслях, без страха образования засоров и застоев

Трубы ПВХ под клеевое соединение могут быть нескольких видов:

1. Напорная труба ПВХ – отличительной чертой данного вида арматуры будет их устойчивость к показателям давления, которые меняются относительно диаметра изделия. Так конструкция из напорных изделий будет выдерживать давление от 0,4 до 2,5 Мпа. Использование таких изделий возможно как для производственного, так и коммунального назначения.
2. Безнапорная труба ПВХ – технические характеристики ПВХ конструкций данной разновидности напрямую зависят от диаметра и толщины бокового слоя. В современных магазинах продаются безнапорные трубы с диаметром 3,15 и 4 метра.

Важно! При выборе клеевых изделий и клея стоит особое внимание уделить будущему месту эксплуатации, так как агрессивные передаваемые материалы или несоответствие температур окружающей среды могут уменьшить срок эксплуатации.

Содержание

Как правильно выбрать фитинги для ПВХ труб

Выбор фитингов для конструкций из поливинилхлорида – важный этап создания будущей системы (водопроводной, канализационной или промышленной).

Всего существует несколько основных видов изделий из поливинилхлорида:

• труба — на одном из концов располагается уплотнительное кольцо, которое позволяет проводить состыковку клеевых изделий в раструб;
• муфта – предназначена для соединения двух концов клеевых пвх арматур, соединительное кольцо на которых отсутствует;
• колено (или отвод) – используется для изменения углов ПВХ соединений трубопровода;
• тройники и крестовины — понадобится соединения более двух арматур пластиковых трубопроводов;
• редукция – для соединения изделий разных диаметров.

При монтаже могут быть использованы разные способы соединения:

• клеевой способ, при котором результатом будет соединение с высоким показателем герметичности;
• муфтовый – с помощью специального фитинга и клея происходит объединение двух окончаний;
• в раструб – здесь будут использоваться исключительно соединительные кольца трубы, поэтому стоит внимательно отнестись к соосности изделий;
• сварка – используется в случаях, если эксплуатация и доступ к конструкции в дальнейшем будут осложнены;
• фланцевый.

Какие бывают клея для ПВХ труб

Для склеивания ПВХ изделия мастера рекомендуют выбирать клея, проверенные временем:

• Tangit;
• Марс;
• Феникс и др.

В состав клея для соединения ПВХ изделий входит тот же поливинилхлорид в жидкой форме в специальном растворителе.

Производители клея обязательно на упаковке указывают следующие сведения:

• цель использования – при выборе клеевых арматур из поливинилхлорида и клея для них обязательно на упаковке указывается «подходит для изделий из поливинилхлорида»;
• технология склеивания – возможно отличная от стандартного монтажа, поэтому обязательно для прочтения на продукции, которую еще не использовали ранее;
• время застывания – чтобы достигнуть хорошей герметичности, потребуется соединение выдержать определенное время;
• особенности хранения – потребуется в случае приобретения больших объемов клея, чтобы в дальнейшем он не потерял свои клеящие свойства.

Преимущества использования клеевых труб ПВХ

Основные характеристики изделий из поливинилхлорида, соединенных клеевым способом:

• высокая устойчивость к химическим реагентам и действиям окружающей среды;
• легкость монтажа и большой выбор способов соединения;
• поверхностная гладкость стенок как внутри, так и изнутри, что позволяет эстетической конструкции с легкостью распределять жидкости на больших скоростями без создания засоров;
• низкий показатель теплоотдачи, а при использовании утеплителя этот показатель становится еще выше;
• срок службы до 50 лет, такой цифрой могут погордиться далеко не многие аналоги;
• прочность поверхностей клеевых конструкций приближается к показателям железных конструкций.

Особенности эксплуатации труб ПВХ под клеевое соединение

Трубопроводы из поливинилхлорида самые неприхотливые в эксплуатации. Так как они являются идеально гладкими, достаточно будет их периодически проверять на отсутствие дефектов и протеканий.

Если при выборе данной арматуры были учтены особенности температурных режимов, то будущему сооружению не потребуется никаких сопутствующих улучшений (добавление утеплителя и т.п.).

Также стоит учесть, что конструкции из поливинилхлорида относятся к пластиковым, что не позволяет излишнего физического воздействия на соединительные стыки, это может повлечь за собой разрушение соединительного шва.

Сфера применения

Область применения клеевых сооружений очень разнообразна – это могут быть как оросительные конструкции в сельскохозяйственных отраслях, так и водопроводные сооружения в многоквартирных жилых домах.

Многие мастера рекомендуют использование клеевых арматур в системах канализации и для построения систем отопления.
Помимо перечисленных сфер использования возможна эксплуатация в следующих отраслях:

• нефтедобывающая промышленность – здесь будут использоваться напорные изделия из ПВХ, так как они смогут выдержать большее давление;
• химическая промышленность – при установке мастер учитывает, что для применения электросварки потребуется специальный допуск к работе, а для использования клеевого соединения достаточно выбрать качественные материалы;
• передача природного газа;
• пищевая промышленность;
• жилищно-коммунальные цели.

С каждым днем область применения конструкций из поливинилхлорида только увеличивается, так как производитель постоянно дорабатывает технологии производства.

Установка ПВХ труб с клеевым соединением

Для монтажа потребуются:

• трубы;
• клей, кисточка для его нанесения или клеевой пистолет;
• фитинги;
• труборезы и наждачка;
• обезжириватель.

В-первую очередь будущую конструкцию примеряют, чтобы каждая деталь подходила друг к другу. После того как все детали разметили и разрезали, требуется обработать обезжиривателем места будущего склеивания.

Для облегчения монтажа можно воспользоваться специальным пистолетом для клея, который поможет равномерно без излишков распределить соединяющий материал. Если все-таки пистолета нет, нанесение клеевого состава производится обычной кисточкой, однако надо нанести клей аккуратно, чтобы не появлялись излишки на стыке соединения.

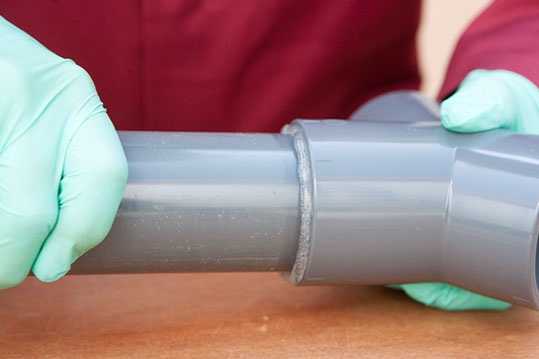

Когда клей нанесен, нужно сразу вставить арматуру в фитинг с соединительным кольцом и удерживать конструкцию несколько секунд (в зависимости от времени, указанного на упаковке клея). Некоторые мастера рекомендуют для равномерного распределения клея сразу повернуть вставляемую деталь на одну четвертую диаметра.

Важно! Нельзя вставлять арматуру в фитинге глубже, чем до указанной отметки.

После полного засыхания клея получается герметичная конструкция, которая может прослужить до полувека в зависимости от правильности выбора и соблюдения правил эксплуатации.

17 октября 2018

Задать вопрос эксперту

Поделиться статьей:

Статьи по теме

Читайте также

Новые статьи

Самые популярные статьи

Самые обсуждаемые статьи

Какой клей лучше всего подходит для склеивания ПВХ-пластика?

В этой статье мы рассмотрим лучшие клеи для склеивания различных типов ПВХ-пластиков.

Что такое пластик ПВХ?

Поливинилхлорид ( ПВХ ) представляет собой чрезвычайно универсальный термопластичный полимер, используемый в здравоохранении, электронике, транспорте и строительстве.

ПВХ имеет очень высокую плотность и хорошую прочность на растяжение, что делает его прочным и долговечным материалом. Его относительно низкая стоимость и возможность вторичной переработки делают его популярным выбором для промышленного применения.

Различные виды ПВХ Пластик

ПВХ производится в различных формах:

• Гибкий ПВХ = ПВХ (пластифицированный ПВХ)
• Жесткий ПВХ = РПВХ или нПВХ (непластифицированный ПВХ)

Гибкий ПВХ мягче, чем НПВХ, благодаря добавлению пластификаторов, таких как фталаты. Этот тип ПВХ прост в обращении, и его можно легко приготовить для придания огнезащитных и малодымных свойств, что делает его пригодным для изоляции кабелей и напольных покрытий.

Было доказано, что ПВХ безопасен, легок и гибок, его можно легко стерилизовать, что делает его идеальным для медицинских изделий, таких как трубки и пакеты для крови.

Жесткий ПВХ или НПВХ обладает высокой химической стойкостью и более устойчив к атмосферным воздействиям и коррозии. Он обычно используется для наружных строительных работ, таких как водопроводные и канализационные трубы, желоба, облицовка и оконные рамы. НПВХ также широко используется в автомобильной, авиационной, морской и железнодорожной промышленности для отделки кузова, дверных рам, профилей оконных жалюзи и обивки сидений.

Поверхностная энергия различается в зависимости от типа ПВХ, например, жесткий ПВХ составляет 39 мДж/м², а гибкий ПВХ может составлять всего 33 мДж/м². Низкая поверхностная энергия может затруднить смачивание поверхности клеем.

Верхние клеи для склеивания ПВХ-пластика

Склеивание гибкого/пластифицированного ПВХ

Лучшими клеями для склеивания ПВХ (пластифицированного) являются цианоакрилаты или клеи, отверждаемые УФ-излучением.

Permabond предлагает гибкие сорта цианоакрилатов, такие как Permabond 2050 и Permabond 731. Эти клеи идеально подходят для склеивания, где необходимо сохранить гибкость.

Большинство клеев, отверждаемых УФ-излучением, хорошо сцепляются с ПВХ; однако важно отметить, что одна из подложек должна пропускать УФ-свет. Доступны гибкие и медицинские сорта УФ-отверждаемых клеев, таких как Permabond 4UV80, которые можно использовать для склеивания.

Склеивание жесткого ПВХ / РПВХ / НПВХ

Для склеивания жесткого ПВХ также можно использовать цианоакрилаты или клеи УФ-отверждения. Однако двухкомпонентные эпоксидные клеи или конструкционные акриловые клеи также подойдут.

Свяжитесь с нами для получения конкретных рекомендаций по клею, подходящему для склеивания ПВХ-пластика

Советы по подготовке поверхности для склеивания ПВХ-пластика

1. Убедитесь, что поверхности чистые, сухие и свободные от загрязнений.
2. Обезжирьте поверхность изопропанолом, чтобы удалить остатки масла, пыли и жира. Используйте Permabond Cleaner A или пропитанную салфетку, такую ​​как Wipemaster Wipe 9 IPA Wet Wipes.
3. Для высокопластифицированного ПВХ – рассмотрите возможность проверки долговечности склеивания.

Полные инструкции всегда см. в Техническом паспорте продукта.

Если вы ищете советы по склеиванию других пластиков, прочтите: Что вам нужно знать о склеивании пластиков

Если вы ищете информацию о подготовке клеев, прочитайте: Подготовка поверхности к склеиванию

Если у вас есть какие-либо вопросы или вы хотите чтобы узнать больше о возможностях вашего промышленного применения, заполните контактную форму, и один из наших экспертов свяжется с вами.

Если у вас возникли проблемы с промышленными клеями, герметиками или продуктами для защиты электроники и вам нужна консультация, вы можете обратиться в нашу службу технической поддержки. Наша команда может помочь вам оптимизировать ваши процессы и приложения.

Понравилась статья?

Если статья показалась вам интересной, поделитесь ею с помощью кнопок ниже.

Скачать сейчас

все, что вам нужно знать о стандарте EN 45545

SABA: все, что вы хотели знать о склеивании ПВХ

Почему клей ПВХ сертифицирован?

Многие связки из ПВХ должны подходить, например, для питьевая вода или специальные удобрения. Вот почему компания SABA получила сертификаты KIWA, KIWA-ATA или KOMO или маркировку CE для различных продуктов для склеивания ПВХ! См. различные спецификации упаковки и продукции, для которых ПВХ-клеи имеют сертификаты.

Могу ли я работать при более низких температурах?

Да, при условии, что температура не ниже 5°C. Ниже этого уровня на клейкой пленке образуется слишком много конденсата, который в результате «запирается». Когда температура слишком низкая, существует риск того, что соединение может показаться в порядке, но его истинная прочность проявится только тогда, когда установка будет подвергаться давлению.

Где я могу купить ПВХ-клеи SABA?

SABA имеет всю дистрибьюторскую сеть. Найдите ближайшего дистрибьютора на странице дистрибьюторов или свяжитесь с нами.

Почему так важно использовать чистящее средство SABA со связующим ПВХ?

Оптимальные и безопасные соединения труб из ПВХ требуют оптимальных условий (применения). Трубы должны быть чистыми и не содержать масла и смазки. Sabaclean также обрабатывает поверхность ПВХ, чтобы клей мог идеально выполнять свою работу.

Какая необходима предварительная обработка?

См. инструкции по применению на упаковке или свяжитесь с нами для получения рекомендаций по применению

Могу ли я использовать клей, который хранился при слишком низкой температуре?

Вы можете снова использовать все клеи SABA для ПВХ. В наших научно-исследовательских лабораториях мы тщательно проверили устойчивость клеев, которые были заморожены. Мы делаем это в соответствии с методом испытаний на устойчивость к замораживанию и оттаиванию NEN DIN EN 1239. Это включает в себя хранение клея в течение многих часов при температуре ниже 0°C, а затем доведение его до комнатной температуры. Затем снова проверяются качество и характеристики применения. Наши клеи для ПВХ без труда проходят эти испытания. Точные данные о температуре применения, температуре хранения и температурной стойкости для каждого продукта см. в листах технических данных.

Нужно ли надевать средства защиты при работе с клеем для ПВХ?

Потребность в оптимальной защите очевидна. Поэтому вам следует обратиться к инструкциям на соответствующем продукте и в паспорте безопасности.

Когда можно герметизировать трубы из ПВХ?

На основе нашего многолетнего опыта и постоянных консультаций с производителями труб из ПВХ была составлена ​​таблица со временем сушки для склеивания ПВХ.

Где я могу получить дополнительную информацию о продукте?

Информация на этом веб-сайте постоянно обновляется, чтобы поддерживать ее как можно более актуальной. Однако, если что-то отсутствует, пожалуйста, свяжитесь с нами.

Насколько прочны клеи SABA для ПВХ?

Можно считать, что эластичность клеев ПВХ не меньше прочности самих труб. Если вам нужна более точная информация о прочности, пришлите нам свои конкретные данные. Мы будем рады оценить это для вас вместе с нашим отделом исследований и разработок.

Какой клей SABA для ПВХ можно использовать, когда?

Мы будем рады предоставить вам дополнительную информацию о нашей продукции. Щелкните здесь для получения дополнительной информации о продукте. Пожалуйста, свяжитесь с нами для индивидуальной консультации.

Что означает маркировка СЕ на клеях и герметиках, предназначенных для строительной отрасли?

С момента вступления в силу в 2013 году Регламента по строительным изделиям Европы строительные изделия, соответствующие гармонизированному европейскому стандарту (hEN), также должны иметь Декларацию о характеристиках (DoP). Вы можете узнать эти строительные изделия по расширенной маркировке CE.
