Пвдф что это такое – (PVDF)

Труба PVDF (ПВДФ) — описание, свойства и особенности

Поливинилиденфторид (PVDF или ПВДФ), — частично фторированный полимер отличающийся от других фторопластов самыми высокими прочностными свойствами и твердостью.

Среди материалов для труб, фитингов и запорной арматуры поливинилиденфторид является самым химически стойким пластиком.

ПВДФ — очень чистый полимер, не содержит, в отличие от других пластиков, остатков каталитической системы, термо- и УФ- стабилизаторов, смазочных материалов, пластификаторов, антипиренов. На этой особенности в значительной степени основывается применение изделий из PVDF в производстве особо чистых веществ, деионизированной воды (с электропроводностью ~ 0.055µS), а также в полупроводниковой и фармацевтической промышленностях.

Как определить

  • Цвет труб ПВДФ: бесцветный, непрозрачный.
  • Маркировка: «PVDF».

Химико-физические свойства

Трубопроводы из ПВДФ пригодны для использования с кислотами, газами, сверхчистой водой, органикой, а также в системах с вакуумом или высоким давлением.

Системы трубопроводов из PVDF стойки к холодам (до −20°С), обладают повышенной стойкостью к механическим воздействиям, УФ-излучению, органически нейтральны (допускается контакт с пищевыми продуктами).

Типы возможных соединений

Все виды сварки, кроме химической (клеевое соединение), в том числе бесконтактная инфракрасная и бесшовная.

Доступные для поставки размеры

Метрическая труба ПВДФ, димаетр 16 — 315 мм.

Особенности материала

Рекомендуемые области применения:

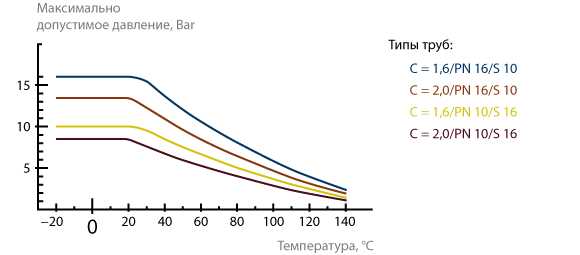

PVDF характеризуется очень хорошими механическими свойствами и высокой термостойкостью. Благодаря исключительно широкому диапазону соотношения давления — температуры, в котором можно использовать PVDF, a также другим характеристикам этого материала, он открыл совершенно новые сферы применения пластиковых трубопроводов. В их числе полупроводниковая, химическая и фармацевтическая промышленности, гальваника, производство бумаги и целлюлозы, автомобильная промышленность и водоподготовка.

Основные свойства:

  • Превосходные механические свойства даже при высоких температурах. PVDF демонстрирует исключительные свойства в температурном диапазоне от  — 20°С до + 140°С;
  • Очень хорошая химстойкость, в том числе при повышенных температурах;
  • Хорошая стойкость к ультрафиолетовой и гамма радиациям;
  • Длительный срок эксплуатации даже в очень неблагоприятных условиях
  • Чистота материала и отсутствие технологических добавок;
  • Очень хорошее качество поверхности;
  • Безопасность и надежность за счет высококачественной технологии бесшовной сварки гладкая внутренняя поверхность
  • Отличная стойкость к абразивному износу;
  • Пожаробезопасность;
  • Физиологическая инертность;

Технические характеристики

СвойстваЗначениеСтандарт
Плотность1,78 г/см³EN ISO 1183-1
Предел текучести при 23 °С>51 Н/мм²EN ISO 527-1
Модуль гибкости при 23°С>1800 Н/мм²EN ISO 527-1
Ударная вязкость по Шарпи при 23 °С>9 кДж/м²EN ISO 179-1/1 eA
Ударная вязкость по Шарпи при 0 °С>8 кДж/м²EN ISO 179-1/1 eA
Твердость при вдавливании шарика (358Н)>115 МПаEN ISO 2039-1
Температура тепловой деформации HDTA1.80 МПа>113 °СEN ISO 75-2
Точка плавления кристаллитов173 °CDIN 51007
Коэффициент теплвого расширения0,12…0,18 мм/м КDIN 53752
Теплопроводность при 23 °С0,19 Вт/м КEN 12664
Водопоглощение при 23°С/24чниже 0,04%EN ISO 62
Цветбесцветный, непрозрачный
Предельный кислородный индекс (LOI)44%ISO 4589-1

alart.su

PVDF | Виды полимеров — Resinex

ПВДФ (поливинилиденфторид или поливинилидендифторид) представляет собой специализированный термопластичный фторполимер, характеризующийся высокой инертностью. ПВДФ получают путем полимеризации винилидендифторида.

ПВДФ-смолы выпускаются в гранулированной форме, что облегчает процесс их переработки при компаундировании, формовании и экструзии, в форме стандартных термопластов и в форме тонкодисперсного порошка для приготовления растворов, производства технологических добавок и центробежного формования.

Детали, производимые из ПВДФ посредством литья под давлением или экструзионного формования, обычно используются для длительной транспортировки агрессивных химических веществ. ПВДФ химически устойчив к воздействию галогенов (хлора, брома, фтора, йода) и концентрированных кислот даже при высоких температурах. В качестве оболочки электропроводов ПВДФ может использоваться при рабочих температурах до 175°C с полным сохранением всех своих природных огнестойких свойств.

Химическая формула ПВДФ.

Крупнейшим в мире производителем ПВДФ является компания Arkema. Ее производственные предприятия располагаются в США, Франции и Китае. Компания Arkema производит как гомополимерные, так и сополимерные сорта под марками Kynar® и Kynar Flex®.

Выпуск поливинилиденфторида (ПВДФ) марки Kynar® начался в 1965 году для применений, связанных с транспортировкой химических продуктов, а также для производства материалов изоляции и оболочки электропроводов, а к настоящему времени ПВДФ Kynar® превратился в один из наиболее предпочтительных материалов для множества применений, требующих высоких эксплуатационных характеристик.

ПВДФ марки Kynar Flex® был запущен в серийное производство в 80-е годы как материал, аналогичный Kynar® по эксплуатационным характеристикам, но обладающий большей универсальностью для удовлетворения требований, связанных с новыми целями применения.

Основные свойства ПВДФ

  • Хорошая обрабатываемость в качестве стандартных термопластов
  • Высокая химическая стойкость даже при высоких температурах
  • Природная огнестойкость
  • Чрезвычайно высокая ультрафиолето- и радиационная стойкость
  • Очень малая адгезия микроорганизмов
  • Стойкость к истиранию

Вышеперечисленные свойства ПВДФ обеспечивают возможность его использования в следующих целях:

  • Литье под давлением: ПВДФ хорошо подходит для изготовления деталей, используемых в химической и ядерной промышленности, производстве фармацевтических средств, продуктов питания и напитков, а также в электротехнике и автомобилестроении.
  • Гибкие трубопроводы: ПВДФ используется в однослойных и многослойных структурах, применяемых для транспортировки фармацевтической продукции, напитков, химических материалов и топлива.
  • Покрытия: ПВДФ является полимером, имеющим выдающиеся свойства для целого ряда покрытий. Его различные сорта используются для нанесения покрытий методами дисперсии, разложения и распыления. Образующиеся в результате этого покрытия находят применение в архитектуре, автомобилестроении, промышленном производстве, а также в фармацевтическом и полупроводниковом секторах.
  • Полимерные технологические добавки: добавки на основе
    ПВДФ
    предназначены для облегчения процессов экструзии термопластичных смол. ПВДФ-ПТД могут использоваться в процессах производства пленок методом экструзии с раздувом или методом полива, выдувного формования, изготовления оболочек электропроводов и кабелей, изготовления труб экструзией и получения экструдированного волокна.
Мы предлагаем:

www.resinex.ru

Физико-механические свойства PVDF

Общие свойства PVDF (Поливинилиденфторид — ПВДФ)

PVDF — особо чистый полимер и не содержит по сравнению с большинством других пластмасс УФ — и термо-стабилизаторов, размягчителей, или замедляющих горение добавок. Отлично подходит для установок ультрачистой воды и для транспортировки чистых химических жидкостей в промышленности полупроводников. Из-за химической инертности не вступает в реакцию с большинством сред.

Трубы и компоненты из подходящих стандартных типов соответствуют высоким требованиям промышленности полупроводников; например, они способны оказывать определенное сопротивление деионизации ультрачистой воды более чем 18 MW.cm.

PVDF являет собой идеальный компромисс в отношении „отличные свойства — низкая цена».

Поливинилиденфторид (PVDF) -термопластик, обладающий следующими типичными свойствами:

  • Легкая обработка
  • Хорошая свариваемость
  • Достаточно высокая температура формовки

PVDF в отличие от PTFE
(Политетрафторэтилен) обладает высокой механической прочностью и лучшим химическим сопротивлением, даже в условиях высоких температур.



Преимущества PVDF:

  • Широкий температурный диапазон, высокая температура размягчения
  • Очень хорошее химическое сопротивление, даже в условиях высоких температур
  • Хорошее сопротивление против УФ —   облучения и радиации, поэтому высокое сопротивление старению.
  • Низкий коэффициент трения
  • Очень хорошие антифрикционные свойства
  • Хорошие механические свойства
  • Превосходные изолирующие характеристики в связи с очень большим электрическим сопротивлением
  • Замедляется горение
  • Физиологически не токсичен
  • Хорошая и легкая обработка



PVDF — галоген и поэтому обладает превосходными противопожарными свойствами без всяких замедляющих горение добавок. Во время горения PVDF возникает только небольшое количество дыма . Но подобно любому другому органическому веществу, PVDF способен гореть, и при соответствующей окружающей температуре PVDF воспламеняется.



Растворимость

PVDF-гомополимер, поэтому в некоторых органических растворителях он размягчается, например, ацетон и этилацетат, а в некоторых растворяется, например, диметилфталат и диметилацетат.

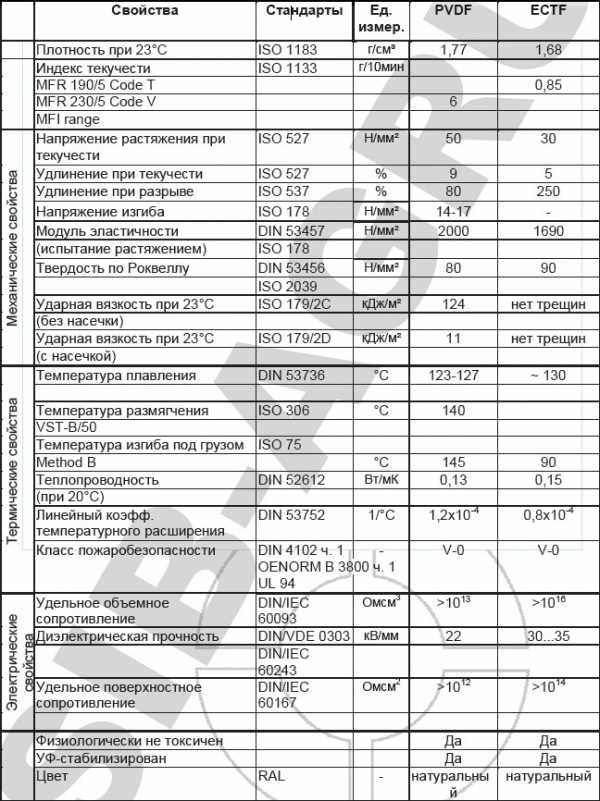

Таблица характеристик и свойств поливинилиденфторида и этиленхлортрифторэтилена.

smp-agru.ru

PVDF (Поливинилиденфторид) | APC-Group

Описание

Поливинилиденфторид (фторопласт-2, Ф-2, PVDF, ПВДФ) относится к кристаллическим полимерам имеющим относительно большую массу молекулярного состава. ПВДФ и его сополимеры представляют из себя аморфные бесцветные продукты, имеющие хорошее сопротивление действию минеральных кислот и оснований.

Поливинилиденфторид является материалом, стойким к химическому воздействию большинства щелочей, кислот с неорганической и органической структурами. Листы PVDF не разлагаются в присутствии всевозможных галогенов, к которым относятся хлор, бром и остальные. PVDF имеет достаточно широкий диапазон температур, позволяющий ему нормально эксплуатироваться — от 40 до 160 градусов. И кроме этого, PVDF не корродирует при воздействии на него ультрафиолетового облучения.

Поливинилиденфторид характеризуется высокой прочностью на растяжение и твердостью. Уровень ударной вязкости еще сохраняется при температуре около 0°С. Преимущества использования особенно хорошо видны при высоких температурах. Причиной этому является содержание фтора, который обуславливает тесное взаимодействие между цепями ПВДФ, что в свою очередь, противодействует смягчению и потере свойств при высоких температурах. Это так же влияет на долгосрочный предел текучести.

Благодаря высочайшей стабильности молекул, листы ПВДФ можно сваривать и использовать с соблюдением жестких условий, без использование добавок, что обуславливает выбор данного материала для сфер, где должны соблюдаться условия высокой чистоты для сред и жесткие требования относительно того, чтобы материалы, входящие в контакт со средой, не загрязняли ее.

Поливинилиденфторид (ПВДФ, PVDF) отвечает самым жестким требованиям полупроводниковой и фармацевтической промышленности в отношении условий высокой чистоты, поэтому он широко используется при создании «чистых комнат».

Поливинилиденфторид имеет оптимальную износостойкость, оптимальные механические характеристики, позволяющие его использовать в разных сферах производства, а также продолжительный срок эксплуатации. PVDF материал, который абсолютно полностью перерабатывается и не имеет отходов, при всём этом абсолютно не токсичен, а так же не опасен с физиологической точки зрения.

Ввиду высокой стоимости материала, ПВДФ чаще используют в качестве покрытия уже существующей ёмкости или каркаса. Покрытие из ПВДФ обладает уникальной химстойкойстью, оно защитит Вашу емкость или резервуар на много десятилетий. Покрытие производится листами толщиной 3-4мм, которые приклеиваются и затем свариваются между собой. Подробнее про способы крепления листов можно посмотреть в разделе «Футеровка».


Технические характеристики

Основные характеристики:
  • Плотность: 1,78 гр/см3 (DIN EN ISO 1183-1)
  • Воспламеняемость: V0 3мм/6мм (UL 94)
  • Водопоглощение: <0.30% (DIN EN ISO 62)
Механические характеристики:
  • Предел текучести / прочность при растяжении: 55 МПa (DIN EN ISO 527)
  • Растяжение на разрыв: >60% (DIN EN ISO 527)
  • Модуль упругости при растяжении: 2200 МПa (DIN EN ISO 527)
  • Ударная прочность образца с надрезом: 15 кДЖ/кв.М (DIN EN ISO 179)
  • Твёрдость по Шору: 77 Skala D (DIN EN ISO 868)
Температурные характеристики:
  • Температура плавления: 172-175 гр.С (ISO 11357-3)
  • Теплопроводность: 0.19 W/(m • K) (DIN 52612-1)
  • Удельная теплоёмкость: 1.20 kJ/(kg • K) (DIN 52612)
  • Линейный коэффицент теплового расширения: 100-140 10-6 K-1 (DIN 53752)
  • Рабочая температура, длительное использование (минимум): 0 гр.С (Измерения)
  • Рабочая температура, длительное использование (максимум): 140 гр.С (Измерения)
  • Рабочая температура, краткосрочная: 150 гр.С (Измерения)
  • Температура деформации: 140 гр.С (DIN EN ISO 75 (HDT A))
Электрические характеристики:
  • Диэлектрическая постоянная: 8.00 (DIN IEC 60250)
  • Фактор диэлектрических потерь: 0,17 (DIN IEC 60250)
  • Удельное объёмное сопротивление: >10 в 14 степени ом•см (DIN IEC 60093)
  • Поверхностное сопротивление: <10 в 14 степени ом (DIN EN 60093)
  • Диэлектрическая прочность: 20 кВ/мм (DIN EN 60243)

plastimet.ru
