Схема и включение реверсивного магнитного пускателя.

При необходимости получить два направления вращения вала асинхронного двигателя надо соответствующим образом переключить его обмотки. Двигатели управляются магнитными пускателями. Их потребуется две единицы для управления направлением вращения вала. Один пускатель будет соединять обмотки движка так, что вращение вала будет происходить по часовой стрелке, а другой – в обратную сторону, против часовой стрелки. Каждый из них будет включаться нажатием отдельной кнопки. Для отключения обоих пускателей используется одна общая кнопка. Обычно эти кнопки именуют как «вперёд», «стоп» и «назад».

Каким способом достигается реверс асинхронного двигателя?

Пускатели это отдельные устройства, которые изначально не были предназначены для использования в схеме получения реверса асинхронного двигателя. Чтобы переключение выполнялось без аварий, которые могут привести к поломке оборудования, используются дополнительные элементы и схемотехнические решения. Например, может произойти одновременное срабатывание пускателей из-за нажатия по неосторожности сразу двух кнопок определяющих направление вращения. А поскольку их контакты переключают очерёдность следования фаз электрической сети, при срабатывании обоих пускателей произойдёт замыкание между фазами.

Для предотвращения такого события используются дополнительные контакты, которые связаны со срабатыванием противоположных магнитных пускателей. Поскольку при этом задействована электрическая цепь, эта блокировка называется «электрической». Но для увеличения надёжности применяется дополнительное конструктивное решение, которое механически связано с кнопкой и при её нажатии делает невозможной нажатие на другую кнопку направления вращения. Эта блокировка называется «механической». Кроме защиты от замыканий возможных при управлении пускателями обязательно предусматривается защита тепловыми реле для отключения двигателя при нежелательной нагрузке.

При решении задачи по созданию схемы для реверса асинхронного двигателя можно использовать не только два отдельных магнитных пускателя, но и готовый блок, в котором уже смонтировано всё необходимое для правильной работы.

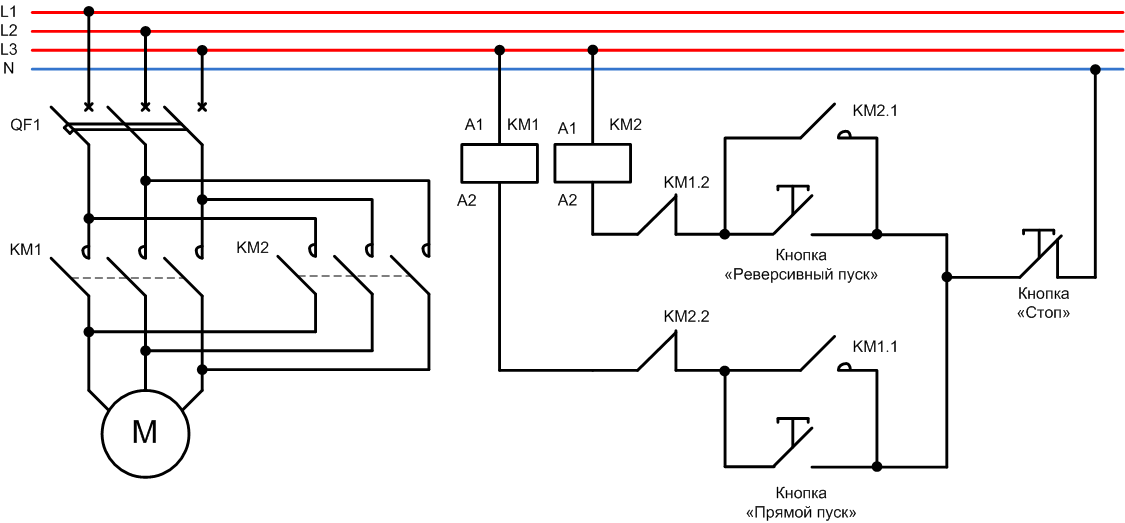

Схема для реверса асинхронного двигателя с двумя магнитными пускателями

Чтобы выполнить включение реверсивного магнитного пускателя возможно изготовление реверсивной схемы своими руками, так как монтаж всех её элементов выполнить несложно. Не исключено, что для некоторых умельцев по силам будет, в том числе и деталь механической блокировки. В противном случае всегда можно заказать её изготовление заводским способом. Но при аккуратном обращении с кнопками вполне можно исключить эту деталь. Хотя изготовить сдвигаемую шторку, расположенную над кнопками и перекрывающую одну из них по силам каждому.

На схеме видны главные контакты, которыми выполняется реверс двигателя. Обычно их называют «силовыми». Выводы обмоток, которые меняются местами при срабатывании силовых контактов, обозначены разными цветами. Поэтому не составляет труда проследить за конфигурацией соединений которая получится при замыкании контактов КМ1 и КМ2.

Тепловое реле, контролирующее ток в двух фазах, чего вполне достаточно для надёжного контроля режима эксплуатации двигателя, срабатывает, если двигатель выходит за пределы допустимой работы. При этом обесточиваются катушки обеих магнитных пускателей. Аналогично действует и кнопка «стоп». Кнопка «вперёд» при нажатии на неё вводит в работу магнитный пускатель с катушкой К1. При этом происходит замыкание всех контактов управляемых этой катушкой. Контакт КМ1.3 замыкает электрическую цепь питания катушки К1. Контакт КМ 1.2 размыкается и блокирует этим срабатывание катушки К2. После этого кнопка «назад» не может включить катушку К2.

В исходное состояние схему возвращает нажатие на кнопку «стоп». Нажатие на кнопку «назад» вводит в работу катушку К2. При этом происходит замыкание всех контактов управляемых этой катушкой. Контакт КМ2.3 замыкает электрическую цепь питания катушки К2. Контакт КМ 2.2 размыкается и блокирует этим срабатывание катушки К1. После этого кнопка «вперёд» не может включить катушку К1. Если одновременно нажать на кнопки «верёд» и «назад» добиться одновременного замыкания их контактов неумышленно практически невозможно. Один из контактов будет замыкаться ранее другого и соответствующая ему катушка сработает первой и заблокирует другую катушку. Движок начнёт вращаться в ту сторону, с которой связана эта катушка.

Контакты КМ 1.2 и КМ 2. 2 выполняют функцию электрической блокировки. Поэтому рассмотренная схема исключает возможность замыканий при неосторожном обращении с кнопками управления. Эта схема проста, надёжна и доступна для сборки своими руками без специальной подготовки. Элементная база для неё имеется в специализированных магазинах.
