Радиаторы Purmo Plan Ventil Compact
температура воды на подаче [°C] | температура обратной воды [°C] | величина коэффициента для подбора тепловой мощности конвектора, при температурах, кроме 75/65/20 ˚C | |||||||
---|---|---|---|---|---|---|---|---|---|
температура воздуха tв в обогреваемом помещении [˚C] | |||||||||
tп | tо | 5 | 8 | 12 | 16 | 18 | 20 | 22 | 24 |
105 | 100 | 0,42 | 0,44 | 0,46 | 0,49 | 0,50 | 0,52 | 0,54 | 0,55 |
95 | 0,43 | 0,45 | 0,48 | 0,51 | 0,52 | 0,54 | 0,56 | 0,58 | |
90 | 0,45 | 0,47 | 0,50 | 0,53 | 0,55 | 0,57 | 0,59 | 0,61 | |
85 | 0,47 | 0,49 | 0,52 | 0,57 | 0,59 | 0,61 | 0,64 | ||
80 | 0,49 | 0,51 | 0,54 | 0,58 | 0,60 | 0,62 | 0,65 | 0,67 | |
75 | 0,51 | 0,53 | 0,57 | 0,61 | 0,63 | 0,66 | 0,68 | 0,71 | |
100 | 95 | 0,45 | 0,47 | 0,50 | 0,53 | 0,55 | 0,56 | 0,58 | 0,60 |
90 | 0,46 | 0,49 | 0,52 | 0,55 | 0,57 | 0,59 | 0,61 | 0,63 | |
85 | 0,48 | 0,51 | 0,54 | 0,58 | 0,60 | 0,62 | 0,64 | 0,66 | |
80 | 0,50 | 0,53 | 0,56 | 0,60 | 0,63 | 0,65 | 0,67 | 0,70 | |
75 | 0,52 | 0,55 | 0,59 | 0,63 | 0,66 | 0,68 | 0,71 | 0,74 | |
70 | 0,55 | 0,58 | 0,62 | 0,67 | 0,70 | 0,72 | 0,76 | 0,79 | |
95 | 90 | 0,48 | 0,50 | 0,54 | 0,57 | 0,59 | 0,61 | 0,64 | 0,66 |
85 | 0,50 | 0,52 | 0,56 | 0,60 | 0,62 | 0,64 | 0,67 | 0,70 | |
80 | 0,52 | 0,55 | 0,59 | 0,63 | 0,65 | 0,68 | 0,70 | 0,73 | |
75 | 0,54 | 0,57 | 0,61 | 0,66 | 0,69 | 0,72 | 0,75 | 0,78 | |
70 | 0,57 | 0,60 | 0,65 | 0,70 | 0,73 | 0,76 | 0,79 | 0,83 | |
90 | 85 | 0,52 | 0,55 | 0,58 | 0,63 | 0,65 | 0,67 | 0,70 | 0,73 |
80 | 0,54 | 0,57 | 0,61 | 0,66 | 0,68 | 0,71 | 0,74 | 0,77 | |
75 | 0,57 | 0,60 | 0,64 | 0,69 | 0,72 | 0,75 | 0,78 | 0,82 | |
70 | 0,59 | 0,63 | 0,67 | 0,73 | 0,76 | 0,80 | 0,83 | 0,87 | |
65 | 0,62 | 0,66 | 0,71 | 0,77 | 0,81 | 0,85 | 0,89 | 0,93 | |
85 | 80 | 0,56 | 0,59 | 0,64 | 0,69 | 0,72 | 0,75 | 0,78 | 0,81 |
75 | 0,59 | 0,62 | 0,67 | 0,72 | 0,75 | 0,79 | 0,82 | 0,86 | |
70 | 0,62 | 0,65 | 0,70 | 0,77 | 0,80 | 0,84 | 0,88 | 0,92 | |
65 | 0,65 | 0,69 | 0,75 | 0,81 | 0,85 | 0,89 | 0,94 | 0,99 | |
60 | 0,68 | 0,73 | 0,79 | 0,87 | 0,91 | 0,96 | 1,01 | 1,07 | |
80 | 75 | 0,61 | 0,65 | 0,70 | 0,76 | 0,79 | 0,83 | 0,87 | 0,91 |
70 | 0,64 | 0,68 | 0,74 | 0,81 | 0,84 | 0,88 | 0,93 | 0,97 | |
65 | 0,68 | 0,72 | 0,78 | 0,86 | 0,90 | 0,94 | 0,99 | 1,05 | |
60 | 0,72 | 0,76 | 0,83 | 0,91 | 0,96 | 1,01 | 1,07 | 1,13 | |
55 | 0,76 | 0,81 | 0,89 | 0,98 | 1,04 | 1,10 | 1,16 | 1,24 | |
75 | 70 | 0,67 | 0,72 | 0,78 | 0,85 | 0,89 | 0,94 | 0,98 | 1,04 |
65 | 0,71 | 0,75 | 0,82 | 0,90 | 0,95 | 1,00 | 1,05 | 1,12 | |
60 | 0,75 | 0,80 | 0,88 | 0,97 | 1,02 | 1,08 | 1,14 | 1,21 | |
55 | 0,80 | 0,85 | 0,94 | 1,04 | 1,10 | 1,17 | 1,24 | 1,32 | |
50 | 0,85 | 0,91 | 1,01 | 1,13 | 1,20 | 1,28 | 1,37 | 1,47 | |
70 | 65 | 0,75 | 0,79 | 0,87 | 0,96 | 1,01 | 1,07 | 1,13 | 1,19 |
60 | 0,79 | 0,84 | 0,93 | 1,03 | 1,08 | 1,15 | 1,22 | 1,30 | |
55 | 0,84 | 0,90 | 0,99 | 1,11 | 1,17 | 1,25 | 1,33 | 1,42 | |
50 | 0,89 | 0,96 | 1,07 | 1,20 | 1,28 | 1,37 | 1,47 | 1,58 | |
65 | 60 | 0,83 | 0,89 | 0,98 | 1,10 | 1,16 | 1,23 | 1,31 | 1,40 |
55 | 0,88 | 0,95 | 1,05 | 1,18 | 1,26 | 1,34 | 1,43 | 1,54 | |
50 | 0,94 | 1,02 | 1,14 | 1,29 | 1,37 | 1,47 | 1,59 | 1,71 | |
60 | 55 | 0,94 | 1,01 | 1,13 | 1,27 | 1,36 | 1,45 | 1,56 | 1,68 |
50 | 1,00 | 1,08 | 1,22 | 1,39 | 1,48 | 1,60 | 1,73 | 1,87 | |
45 | 1,08 | 1,17 | 1,33 | 1,53 | 1,65 | 1,78 | 1,94 | 2,13 | |
55 | 50 | 1,07 | 1,16 | 1,31 | 1,50 | 1,62 | 1,75 | 1,90 | 2,07 |
45 | 1,15 | 1,26 | 1,43 | 1,66 | 1,80 | 1,96 | 2,15 | 2,37 | |
40 | 1,25 | 1,37 | 1,59 | 1,86 | 2,03 | 2,24 | 2,48 | 2,78 | |
50 | 45 | 1,23 | 1,36 | 1,56 | 1,82 | 1,98 | 2,17 | 2,40 | 2,67 |
40 | 1,34 | 1,48 | 1,73 | 2,05 | 2,25 | 2,50 | 2,79 | 3,15 | |
35 | 1,47 | 1,65 | 1,94 | 2,36 | 2,63 | 2,96 | 3,38 | 3,92 | |
45 | 40 | 1,45 | 1,62 | 1,90 | 2,28 | 2,53 | 2,83 | 3,19 | 3,66 |
35 | 1,60 | 1,80 | 2,15 | 2,64 | 2,96 | 3,37 | 3,89 | 4,58 | |
40 | 35 | 1,75 | 1,98 | 2,40 | 3,00 | 3,41 | 3,93 | 4,62 | 5,54 |
30 | 1,96 | 2,25 | 2,79 | 3,61 | 4,21 | 5,01 | 6,14 | 7,87 |
Plan Ventil Compact Purmo Стальной радиатор в Санкт-Петербурге
Загрузка. ..
PURMO Plan Ventil Compact
Цена: по запросу
Максимальная температура: 110 °C
Рабочее давление: 10 бар
Универсальные панельные радиаторы PURMO Plan Ventil Compact отличаются абсолютно гладкой передней панелью. Она приклеена к профилированной основной нагревательной панели таким образом, что спереди не видно никаких выступающих рёбер. Радиаторы снабжены конвекционными элементами, а также боковыми накладками и верхней накладкой типа «гриль». Радиатор оборудован встроенным термостатическим вкладышем с предварительной регулировкой.
Технические характеристики PURMO Plan Ventil Compact
Материал: | высококачественная низкоуглеродистая холоднокатная сталь |
Рабочее давление: | 10 бар |
Максимальная температура: | 110°C |
Окончательная окраска: | электростатическое напыление |
Обработка поверхностей: | KTL II — катофорез второго поколения |
Гарантия: | 10 лет |
Тепловая мощность
длина [мм] | параметры tz / tp / ti | тип | |||
---|---|---|---|---|---|
FCV 21 s | FCV 22 | FCV 33 | FCV 44 | ||
400 | 90/70/20 ˚C | ||||
75/65/20 ˚C | |||||
500 | 90/70/20 ˚C | ||||
75/65/20 ˚C | |||||
600 | 90/70/20 ˚C | 431 | 588 | 828 | 1054 |
75/65/20 ˚C | 341 | 467 | 654 | 829 | |
700 | 90/70/20 ˚C | 504 | 686 | 965 | 1230 |
75/65/20 ˚C | 398 | 545 | 763 | 967 | |
800 | 90/70/20 ˚C | 574 | 783 | 1103 | 1405 |
75/65/20 ˚C | 454 | 622 | 872 | 1105 | |
900 | 90/70/20 ˚C | 646 | 881 | 1241 | 1581 |
75/65/20 ˚C | 511 | 700 | 981 | 1243 | |
1000 | 90/70/20 ˚C | 719 | 979 | 1379 | 1756 |
75/65/20 ˚C | 568 | 778 | 1090 | 1381 | |
1100 | 90/70/20 ˚C | 791 | 1077 | 1517 | 1932 |
75/65/20 ˚C | 625 | 856 | 1199 | 1519 | |
1200 | 90/70/20 ˚C | 863 | 1175 | 1655 | 2107 |
75/65/20 ˚C | 682 | 934 | 1308 | 1657 | |
1400 | 90/70/20 ˚C | 1006 | 1370 | 1931 | 2458 |
75/65/20 ˚C | 795 | 1089 | 1526 | 1933 | |
1600 | 90/70/20 ˚C | 1150 | 1567 | 2207 | 2811 |
75/65/20 ˚C | 909 | 1245 | 1744 | 2210 | |
1800 | 90/70/20 ˚C | 1293 | 1762 | 2483 | 3162 |
75/65/20 ˚C | 1022 | 1400 | 1962 | 2486 | |
2000 | 90/70/20 ˚C | 1437 | 1958 | 2758 | 3513 |
75/65/20 ˚C | 1136 | 1556 | 2180 | 2762 | |
2300 | 90/70/20 ˚C | 1652 | 2251 | 3172 | 4039 |
75/65/20 ˚C | 1306 | 1789 | 2507 | 3176 | |
2600 | 90/70/20 ˚C | 1869 | 2545 | 3586 | 4567 |
75/65/20 ˚C | 1477 | 2023 | 2834 | 3591 | |
3000 | 90/70/20 ˚C | 2156 | 2937 | 4138 | 5269 |
75/65/20 ˚C | 1704 | 2334 | 3270 | 4143 | |
Тепловая мощность радиаторов (Вт) по норме EN 442 для параметров 90/70/20 ˚C и 75/65/20 ˚C | |||||
[Вт/м] 105/75/20 ˚C показатель n | 875 1,3340 | 1187 1,3030 | 1680 1,3350 | 2149 1,3640 |
Емкость и вес
радиатор | тип | |||
---|---|---|---|---|
21s | 22 | 33 | 44 | |
Ventil Compact | 2,5 | 2,5 | 3,8 | 5,0 |
Plan Ventil Compact | 2,5 | 2,5 | 3,8 | 5,0 |
Ramo Ventil Compact | 2,5 | 2,5 | 3,8 | 5,0 |
Plan Ventil Compact D | 2,5 | 2,5 | 3,8 | 5,0 |
Ramo Ventil Compact D | 2,5 | 2,5 | 3,8 | 5,0 |
радиатор | тип | |||
---|---|---|---|---|
21s | 22 | 33 | 44 | |
Ventil Compact | 10,8 | 13,6 | 20,3 | 27,0 |
Plan Ventil Compact | 12,6 | 15,5 | 22,2 | 28,8 |
Ramo Ventil Compact | 12,6 | 15,5 | 22,2 | 28,8 |
Plan Ventil Compact D | 14,6 | 17,6 | 24,3 | 30,9 |
Ramo Ventil Compact D | 14,6 | 17,6 | 24,3 | 30,9 |
Корректировочный коэффициент
температура воды на подаче [°C] | температура обратной воды [°C] | величина коэффициента для подбора тепловой мощности конвектора, при температурах, кроме 75/65/20 ˚C | |||||||
---|---|---|---|---|---|---|---|---|---|
температура воздуха tв в обогреваемом помещении [˚C] | |||||||||
tп | tо | 5 | 8 | 12 | 16 | 18 | 20 | 22 | 24 |
105 | 100 | 0,42 | 0,44 | 0,46 | 0,49 | 0,50 | 0,52 | 0,54 | 0,55 |
95 | 0,43 | 0,45 | 0,48 | 0,51 | 0,52 | 0,54 | 0,56 | 0,58 | |
90 | 0,45 | 0,47 | 0,50 | 0,53 | 0,55 | 0,57 | 0,59 | 0,61 | |
85 | 0,47 | 0,49 | 0,52 | 0,55 | 0,57 | 0,59 | 0,61 | 0,64 | |
80 | 0,49 | 0,51 | 0,54 | 0,58 | 0,60 | 0,62 | 0,65 | 0,67 | |
75 | 0,51 | 0,53 | 0,57 | 0,61 | 0,63 | 0,66 | 0,68 | 0,71 | |
100 | 95 | 0,45 | 0,47 | 0,50 | 0,53 | 0,55 | 0,56 | 0,58 | 0,60 |
90 | 0,46 | 0,49 | 0,52 | 0,55 | 0,57 | 0,59 | 0,61 | 0,63 | |
85 | 0,48 | 0,51 | 0,54 | 0,58 | 0,60 | 0,62 | 0,64 | 0,66 | |
80 | 0,50 | 0,53 | 0,56 | 0,60 | 0,63 | 0,65 | 0,67 | 0,70 | |
75 | 0,52 | 0,55 | 0,59 | 0,63 | 0,66 | 0,68 | 0,71 | 0,74 | |
70 | 0,55 | 0,58 | 0,62 | 0,67 | 0,70 | 0,72 | 0,76 | 0,79 | |
95 | 90 | 0,48 | 0,50 | 0,54 | 0,57 | 0,59 | 0,61 | 0,64 | 0,66 |
85 | 0,50 | 0,52 | 0,56 | 0,60 | 0,62 | 0,64 | 0,67 | 0,70 | |
80 | 0,52 | 0,55 | 0,59 | 0,63 | 0,65 | 0,68 | 0,70 | 0,73 | |
75 | 0,54 | 0,57 | 0,61 | 0,66 | 0,69 | 0,72 | 0,75 | 0,78 | |
70 | 0,57 | 0,60 | 0,65 | 0,70 | 0,73 | 0,76 | 0,79 | 0,83 | |
90 | 85 | 0,52 | 0,55 | 0,58 | 0,63 | 0,65 | 0,67 | 0,70 | 0,73 |
80 | 0,54 | 0,57 | 0,61 | 0,66 | 0,68 | 0,71 | 0,74 | 0,77 | |
75 | 0,57 | 0,60 | 0,64 | 0,69 | 0,72 | 0,75 | 0,78 | 0,82 | |
70 | 0,59 | 0,63 | 0,67 | 0,73 | 0,76 | 0,80 | 0,83 | 0,87 | |
65 | 0,62 | 0,66 | 0,71 | 0,77 | 0,81 | 0,85 | 0,89 | 0,93 | |
85 | 80 | 0,56 | 0,59 | 0,64 | 0,69 | 0,72 | 0,75 | 0,78 | 0,81 |
75 | 0,59 | 0,62 | 0,67 | 0,72 | 0,75 | 0,79 | 0,82 | 0,86 | |
70 | 0,62 | 0,65 | 0,70 | 0,77 | 0,80 | 0,84 | 0,88 | 0,92 | |
65 | 0,65 | 0,69 | 0,75 | 0,81 | 0,85 | 0,89 | 0,94 | 0,99 | |
60 | 0,68 | 0,73 | 0,79 | 0,87 | 0,91 | 0,96 | 1,01 | 1,07 | |
80 | 75 | 0,61 | 0,65 | 0,70 | 0,76 | 0,79 | 0,83 | 0,87 | 0,91 |
70 | 0,64 | 0,68 | 0,74 | 0,81 | 0,84 | 0,88 | 0,93 | 0,97 | |
65 | 0,68 | 0,72 | 0,78 | 0,86 | 0,90 | 0,94 | 0,99 | 1,05 | |
60 | 0,72 | 0,76 | 0,83 | 0,91 | 0,96 | 1,01 | 1,07 | 1,13 | |
55 | 0,76 | 0,81 | 0,89 | 0,98 | 1,04 | 1,10 | 1,16 | 1,24 | |
75 | 70 | 0,67 | 0,72 | 0,78 | 0,85 | 0,89 | 0,94 | 0,98 | 1,04 |
65 | 0,71 | 0,75 | 0,82 | 0,90 | 0,95 | 1,00 | 1,05 | 1,12 | |
60 | 0,75 | 0,80 | 0,88 | 0,97 | 1,02 | 1,08 | 1,14 | 1,21 | |
55 | 0,80 | 0,85 | 0,94 | 1,04 | 1,10 | 1,17 | 1,24 | 1,32 | |
50 | 0,85 | 0,91 | 1,01 | 1,13 | 1,20 | 1,28 | 1,37 | 1,47 | |
70 | 65 | 0,75 | 0,79 | 0,87 | 0,96 | 1,01 | 1,07 | 1,13 | 1,19 |
60 | 0,79 | 0,84 | 0,93 | 1,03 | 1,08 | 1,15 | 1,22 | 1,30 | |
55 | 0,84 | 0,90 | 0,99 | 1,11 | 1,17 | 1,25 | 1,33 | 1,42 | |
50 | 0,89 | 0,96 | 1,07 | 1,20 | 1,28 | 1,37 | 1,47 | 1,58 | |
65 | 60 | 0,83 | 0,89 | 0,98 | 1,10 | 1,16 | 1,23 | 1,31 | 1,40 |
55 | 0,88 | 0,95 | 1,05 | 1,18 | 1,26 | 1,34 | 1,43 | 1,54 | |
50 | 0,94 | 1,02 | 1,14 | 1,29 | 1,37 | 1,47 | 1,59 | 1,71 | |
60 | 55 | 0,94 | 1,01 | 1,13 | 1,27 | 1,36 | 1,45 | 1,56 | 1,68 |
50 | 1,00 | 1,08 | 1,22 | 1,39 | 1,48 | 1,60 | 1,73 | 1,87 | |
45 | 1,08 | 1,17 | 1,33 | 1,53 | 1,65 | 1,78 | 1,94 | 2,13 | |
55 | 50 | 1,07 | 1,16 | 1,31 | 1,50 | 1,62 | 1,75 | 1,90 | 2,07 |
45 | 1,15 | 1,26 | 1,43 | 1,66 | 1,80 | 1,96 | 2,15 | 2,37 | |
40 | 1,25 | 1,37 | 1,59 | 1,86 | 2,03 | 2,24 | 2,48 | 2,78 | |
50 | 45 | 1,23 | 1,36 | 1,56 | 1,82 | 1,98 | 2,17 | 2,40 | 2,67 |
40 | 1,34 | 1,48 | 1,73 | 2,05 | 2,25 | 2,50 | 2,79 | 3,15 | |
35 | 1,47 | 1,65 | 1,94 | 2,36 | 2,63 | 2,96 | 3,38 | 3,92 | |
45 | 40 | 1,45 | 1,62 | 1,90 | 2,28 | 2,53 | 2,83 | 3,19 | 3,66 |
35 | 1,60 | 1,80 | 2,15 | 2,64 | 2,96 | 3,37 | 3,89 | 4,58 | |
40 | 35 | 1,75 | 1,98 | 2,40 | 3,00 | 3,41 | 3,93 | 4,62 | 5,54 |
30 | 1,96 | 2,25 | 2,79 | 3,61 | 4,21 | 5,01 | 6,14 | 7,87 |
Похожие товары
PURMO Vertical
Цена: 137. 56 €
Максимальная температура: 110 °C
Максимальное рабочее давление: 6 бар
Производитель: Purmo,
Купить подробнее
PURMO Ramo Ventil Compact M
Цена: 140.16 €
Максимальная температура: 110 °C
Рабочее давление: 10 бар
Производитель: Purmo,
Купить подробнее

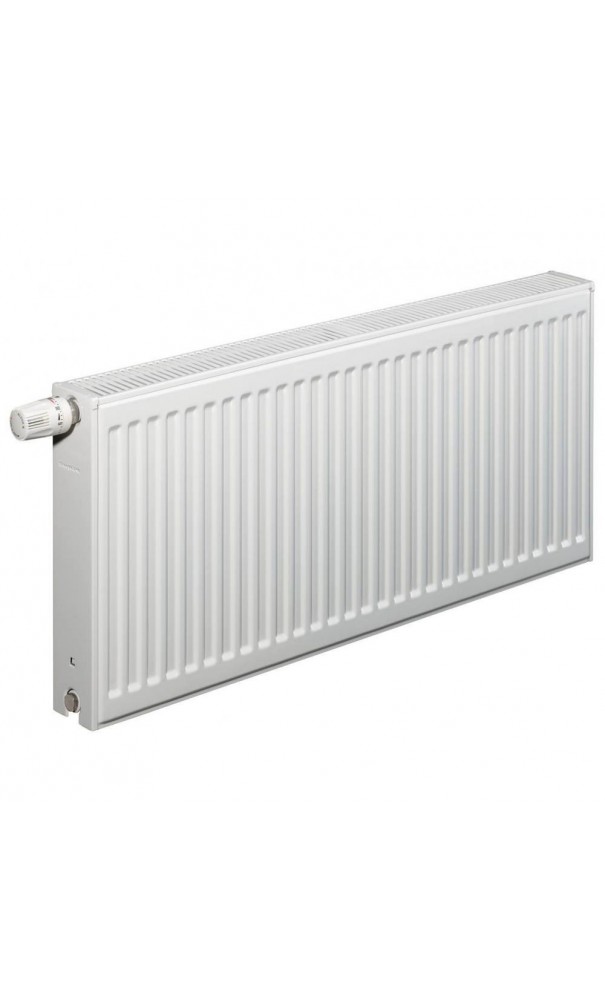

PURMO Ramo Ventil Compact
Цена: 108.04 €
Максимальная температура: 110 °C
Рабочее давление: 10 бар
Производитель: Purmo,
Купить подробнее

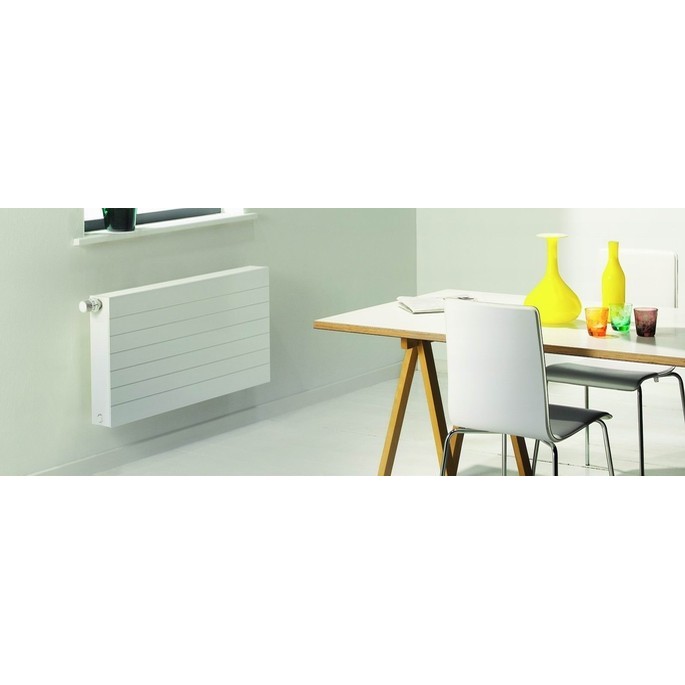

PURMO Ramo Compact
Цена: 86.44 €
Максимальная температура: 110 °C
Рабочее давление: 10 бар
Производитель: Purmo,
Купить подробнее
Форма заказа
Напишите нам!
и нас менеджер свяжеться с вами для уточнения заказа.
Заказ звонка
Напишите нам!
и нас менеджер свяжеться с вами для уточнения заказа.
Бесплатный выезд
Напишите нам!
и нас менеджер свяжеться с вами для уточнения заказа.
Написать директору
Форма заказа услуги
Напишите нам!
и нас менеджер свяжеться с вами для уточнения заказа.
Форма заказа услуги
Напишите нам!
и нас менеджер свяжеться с вами для уточнения заказа.
PURMO Plan Ventil Compact D Стальные радиаторы (Гладкие) с нижней и бок. подводкой высотой 200мм
ВсеРадиаторы V&N и PURMOКонвекторы MiNiB и V&NТруба и фитингиПродукция HERZТепловые счетчики и АрматураКрепёж WalravenБезраструбные трубыТехническая Теплоизоляция Инновационные системы водоснабжения и отопления Конвекторы (ISOTHERM, VITRON, EVA)Насосы промышленныеЗапорная арматураТрубные системы и панельно-лучистое отопление
- Техническая информация
- Скачать прайс
- Скачать каталог

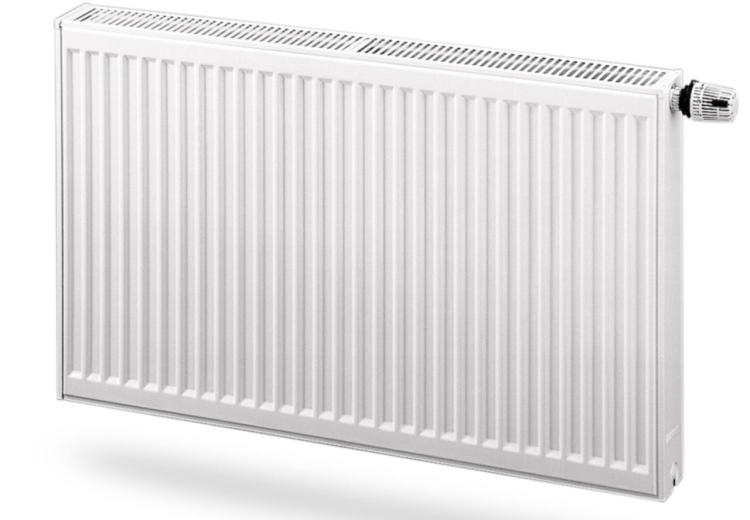

Стальной радиатор Purmo Plan Ventil Compact D подключается снизу или сбоку. Отличается идеально гладкой передней и задней панелью. Благодаря этому удаётся получить не только эффективное, но и эстетически привлекательное обогревательное решение. Благодаря современной стилистике и широкой гамме доступных цветов этот настенный или напольный радиатор необычайно универсален – подходит как к современным, так и к классическим помещениям.
Два вентиля для подключения ½” размещены внизу, что позволяет скрыть установку.
Материал: | высококачественная низкоуглеродистая холоднокатная сталь |
Рабочее давление: | 10 бар |
Максимальная температура: | 110°C |
Аксессуары: | термостатический вкладыш с предварительной регулировкой |
Подготовка поверхности: | дробеструйная очистка, обезжиривание, фосфатирование, промывка деминерализованной водой, KTL II – катофорез второго поколения |
Cертификация: | PN EN 442, ISO 9001, ISO 14001 |
Применение: | водяные системы центрального отопления |
Гарантия: | 10 лет |
Толщина стали в соответствии с EN-442
Модель доступна в более чем 200 цветах из гаммы RAL.
-
наличие документа, подтверждающего покупку, которым является фактура,
-
установка радиаторов в соответствии с польскими правилами в герметичной системе центрального отопления:
-
o замкнутого типа с мембранным расширительным баком, то есть предохранённой в соответствии с требованиями норм европейских (допускается установка радиаторов «Пурмо» в открытых системах, то есть предохранённых в соответствии с требованиями польской нормы PN 91/B 02413, при условии использования в этих системах ингибиторов коррозии – применения ингибиторной защиты системы),
-
o наполненной и пополняемой водой и эксплуатируемой в соответствии с требованиями польской нормы PN 93/C 04607,
o оборудованной местной деаэрацией (не допускается применение центральной деаэрации), питаемой от теплоцентра с теплообменным оборудованием или от местной котельной.
-
-
которые будут соединены с высокотемпературной тепловой сетью через гидроэлеватор или через узел насосного смешения,
-
в крытых бассейнах, автомобильных мойках, прачечных, бойнях, ванных комнатах и других помещениях с повышенной влажностю,
постоянно соединённые с водопроводной системой, -
в которой вода будет удаляться чаще и на более долгий срок, чем это обусловлено необходимыми эксплуатационными требованиями.
- страница из 183
- Содержание
- Оглавление
- Закладки
- Руководство по установке и обслуживанию обогревателя Purmo Apolima
(32 страницы)
- Обогреватель Purmo PARADA PLINTH Лист данных
(2 страницы)
- Отопитель Purmo V10 Инструкция
Вертикальный плоский трубчатый радиатор (3 стр.
)
- Инструкция по сборке обогревателя Purmo DION Twin-M
(8 страниц)
- Руководство по установке и обслуживанию обогревателя Purmo серии FLORES
Вешалка для полотенец (32 страницы)
- Обогреватель Purmo YALI DIGITAL Руководство по установке и эксплуатации
Новое поколение, которое превращает эволюцию в революцию класса i — 230 В и 400 В — 50 Гц (73 страницы)
- Утеплитель Purmo RADSON MUNA T Установка и обслуживание
(32 страницы)
- Обогреватель Purmo RADSON EVIA Установка и обслуживание
Вешалка для полотенец (21 стр.
)
- Обогреватель Purmo KABA Инструкция по установке и эксплуатации
Новое поколение, которое превращает эволюцию в революцию класса i — 230 В и 400 В — 50 Гц (33 страницы)
- Инструкция по сборке обогревателя Purmo BR222
(2 страницы)
- Обогреватель Purmo JARL 10 05 230 03 2 Вт Инструкция по установке и монтажу
(24 страницы)
- Обогреватель Purmo RADSON ULOW E2 V Важные примечания
(4 страницы)
- Обогреватель Purmo FCIR Руководство пользователя
Двухтопливный радиатор (21 стр.
)
- Обогреватель Purmo RAMO PLINTH Лист данных
(2 страницы)
- Обогреватель Purmo h20 Краткая инструкция
Горизонтальный плоский трубчатый радиатор (2 стр.)
- Обогреватель Purmo CAMPAIGN Технический паспорт
(7 страниц)
- Изготовлен из стали
- Фосфатное покрытие + полиэфирная эпоксидная смола
- Рабочее давление 10 бар
- Максимальная температура 95 °C
- Регулируемые настенные кронштейны
- Один (1) вентиляционный клапан
- Встроенный термостатический клапан (головки продаются отдельно)
- Две (2) заглушки
- Боковые соединения
- Двойные нижние соединения
- Конфиденциальность
- Термины
- Карта сайта
Дизайнерские радиаторы
35 страниц
БРОШЮРА АССОРТИМЕНТА 2019
26 страниц
RADSON DM Specifier
20 страниц
Проекты Radson International
13 страниц
ПЛОСКАЯ ПАНЕЛЬ
5 страниц
think-vertical
7 страниц
RADSON-Pocketbrochure
41 страница
Защитный радиатор с прямой посадкой
1 стр.
Брошюра Think Vertical
4 страницы
БРОШЮРА
60 страниц
Брошюра о панели
11 страниц
Ассортимент продукции
27 страниц
Концептуальная брошюра
18 страниц
Радиаторы «Пурмо» производятся с соблюдением правил европейской системы контроля качества ISO 9001. Благодаря строгой процедуре каждый радиатор подвергается ряду связанных с проверкой действий, в том числе испытанию под давлением на герметичность. Поэтому качество наших изделий очень высоко.
На радиаторы «Пурмо» предоставляется 10-летняя гарантия.
Условием предоставления гарантии является:
Рекомендуется наличие у производителя монтажных работ сертификата, выданного ООО «Реттиг Хитинг», подтверждающего квалификацию в области установки радиаторов «Пурмо».
Гарантия не будет распространяться на радиаторы, установленные в системе центрального отопления:
Запрещается удалять воду из всей системы или её части и оставлять в таком состоянии.
Это относится также к новым системам, прошедшим испытание на герметичность.
В случае необходимости удаления воды из системы, например, по причине ремонта или консервации, воду необходимо удалить только из той части системы, в которой это необходимо. После выполнения работ пустую систему необходимо немедленно вновь наполнить водой.
Наполнение системы водой и пополнение необходимо производить при помощи насоса из промежуточного открытого резервуара. В небольших системах мощностью до 30 кВт наполнение можно производить от водопроводной сети при помощи разъёмного соединения с возвратным клапаном.
Количество воды, используемой для наполнения и пополнения системы центрального отопления, необходимо контролировать, например, при помощи водомера.
Давление
Рабочее давление в системе центрального отопления с радиаторами «Пурмо» не должно превышать 10 бар (для радиаторов «Пурмо План» – 6 бар). В высоких и высотных зданиях необходимо необходимо применять разделение системы на зоны. Проверку системы на герметичность необходимо производить при пробном давлении, равном рабочему давлению в данной системе плюс 2 бар, однако не меньшем, чем 4 бар.
Максимальное допустимое давление во время испытания на герметичность системы составляет 12 бар (для радиаторов «Пурмо План» – 8 бар).
Установка
Радиаторы необходимо устанавливать, не удаляя индивидуальной заводской упаковки. Эта упаковка должна оставаться на радиаторе даже в том случае, если система центрального отопления включается для обогрева здания во время отделочных работ или для просушки здания. Рекомендуется удаление упаковки пользователем помещения по окончании всех отделочных работ.
PURMO План Вентил Компакт | МД-ПУПВК | Purmo — ArchiUp.com
Product desription

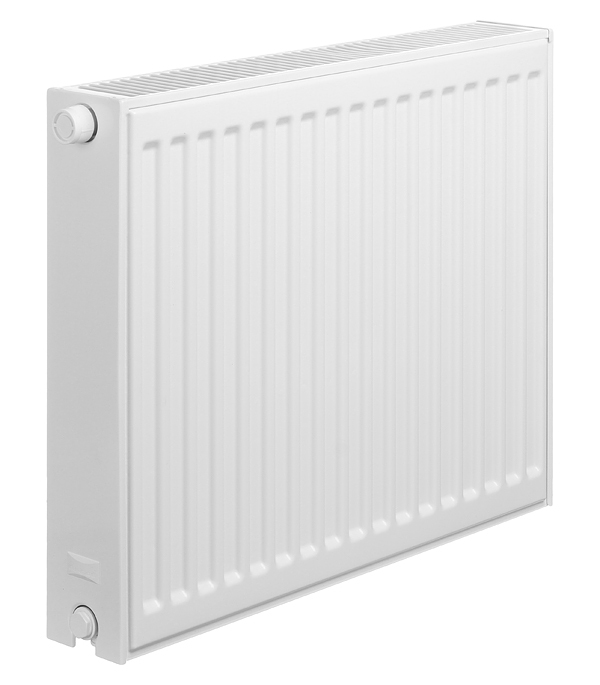

Plan Compact Ventil сочетает в себе неподвластную времени красивую элегантность идеально плоского фасада с преимуществами встроенного вентильного соединения. Он имеет идеальную лицевую панель, так что спереди видна гладкая поверхность без каких-либо мешающих элементов, таких как перекрывающиеся боковые крышки. Встроенный корпус клапана обеспечивает подключение снизу (2 соединения 1/2″ BSP, расстояние 50 мм). Стандартно предусмотрено для 2-трубной системы, с комплектом для 1-трубного соединения его, естественно, также можно интегрировать в 1-трубную систему.
Информация
. электрический), покрытый порошковой полиэфирно-эпоксидной смолой, обожженный (около 200°C). Обработка поверхности соответствует стандарту DIN 55900.111111911111111911111111111111111111111191111111111131111111111131111111111111111131111111 (мм): 1°C 3 :09012 температура воды 1 :09012 120°CСтруктура: | EN442.1 и 2 |
Materiał: | Холодная сталь |
Цвет: | Белый, RAL 9016 |
Рабочее давление: | 10 бар |
Стандарт качества: | SFS-EN ISO 9002 |
HEIGHTS (мм): | 300, 40011, 60012, |
400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000 | |
Значение pH: | от 7 до 9 |
Соединения: | 4×1/2″ BSP, ISO 228, сбоку + 2×1/2″ BSP, ISO 228, внизу, расстояние 50 мм Тип 21S, 22, 33: Кронштейны FZ |
Гарантия: | Десять лет |
Описание серии
Почему Purmo Panel Heaters?
1. Качество
Главной отличительной чертой нашей продукции, несомненно, является ее очень высокое качество. Наряду с командой инспекторов, строгие требования ISO 9001 и ISO 14001 интегрированная система управления, контролируемая группой обеспечения качества Британского института стандартов, отвечает за постоянный контроль за высоким качеством нашей продукции.
Наши нагреватели с двойным покрытием окрашены с использованием катофореза (для грунтовки) и электростатического распыления (для отделки), что гарантирует покрытие поверхности высочайшего качества и долговечности. Этот метод широко используется в автомобильной промышленности для окраски кузовных работ.
2. Эстетика
Панельные обогреватели Purmo приятны на вид и подходят для любого помещения. Помимо обогревателей с формованными передними панелями, особо привередливые клиенты могут выбрать один из наших обогревателей Purmo Plan с гладкими фасадами.
Стандартные обогреватели окрашены в белый цвет RAL 9010. По желанию клиента они также могут быть выполнены в одном из 48 других цветов палитры RAL.
3. Доступность
Purmo является бесспорным лидером польского рынка и имеет самую большую дистрибьюторскую сеть в стране. С более чем 250 авторизованными дилерами, поставляющими обогреватели в более чем 3000 магазинов, вы гарантированно сможете приобрести нашу продукцию почти в каждом городе Польши. И, благодаря большому количеству производимых нагревателей, мы также предлагаем для постоянной продажи нагреватели более 1000 нестандартных размеров.
4. Универсальность
Нагреватели Purmo могут использоваться как в однотрубных, так и в двухтрубных системах центрального отопления. В зависимости от типа обогревателя их можно устанавливать в самых разных конфигурациях, в том числе в стиле модерн с подключением снизу и сзади.
Широкий ассортимент нашей продукции позволяет подобрать обогреватель по высоте, длине, ширине и прочности к условиям любого помещения. Для помещений с повышенными гигиеническими требованиями мы предлагаем бескрышные обогреватели и обогреватели Purmo P и Purmo PV без конвекционных элементов, имеющие сертификаты Национального института гигиены.
5. Гарантия
Постоянное совершенствование производственного процесса и высокое качество наших обогревателей позволяет нам предоставлять расширенные гарантийные сроки. С 1999 года наша компания, среди немногих других, предлагает 6-летнюю гарантию на наши панельные обогреватели Purmo.
BIM/CAD
3Ds Max
.3dsФайлы
app.noun.author
app.product.media_content
Plan H
Plan Hentil Compact 3D001 Compact FC00114 3,04 KB
План вентилятор Compact FCV11 H_ 500 мм — 3D.3DS
3,04 KBПлан Ventil Compact FCV11 H_ 600 мм — 3D.3DS
3,04 KBПлан VEDIL COMPACT FCV11 H_ 9004 — 34.34. KB
План вентилятор Compact FCV21S H_ 200 мм — 3D.3DS
3,04 KBПлан вентилятор Compact FCV21S H_ 300 мм — 3D.3DS
3,04 KBПлан вентилятор COMPACT FCV21 H_ 500 Ммммммм -3004 9004 9004.
. Plan Ventil Compact FCV21s В_ 600 мм — 3D.
3ds
3,04 KBПлан вентилятор Compact FCV21S H_ 900 мм — 3D.3DS
3,04 KBПлан вентилятор Compact FCV22 H_ 200 мм — 3D.3DS
3,04 KBPlan VEDIT COPCACT FC4S 2.04 -300m4. KB
План Вентил Compact FCV22 H_ 500 мм — 3D.3DS
3,04 KBПлан вентилятор Compact FCV22 H_ 600 мм — 3D.3DS
3,04 KBPlan Compact FCV22 H_ 900 Мммммммммммммм.
Plan Ventil Compact FCV33 В_ 200 мм — 3D.3ds
3,04 KBПлан вентилятор Compact FCV33 H_ 300 мм — 3D.3DS
3,04 KBПлан вентилятор Compact FCV33 H_ 500 мм — 3D.3DS
3,04 KBPlan VEDIT COPCACT FC4S 33333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333н. KB
Plan Ventil Compact FCV33 H_ 900mm — 3D.3ds
3.04 KBAutocad
.dwgFiles
app.noun.author
app.product.media_content
Plan Ventil Compact FCV11 H_ 300mm — 3D.

Purmo
app.product.media_nopreview
Plan Ventil Compact FCV11 H_ 300mm — Widok z boku.dwg
36.21 KBPurmo
app.product.media_nopreview
План вентилятор Compact FCV11 H_ 300 мм — Widok z Gory.dwg
120,44 KBPurmo
App.Product.Media_NopReview
Plan.media_Nopreview
Plan.0094 36.37 KB
Purmo
app.product.media_nopreview
Plan Ventil Compact FCV11 H_ 500mm — 3D.dwg
38.09 KBPurmo
app.product.media_nopreview
Планируйте Ventil Compact FCV11 H_ 500 мм — Widok Z Boku.dwg
36,28 KBPurmo
App.Product.Media_Nopreview
Plan VENIL Compact FCV11 H_ 50027
9930094 120. 44 KB
Purmo
app.product.media_nopreview
Plan Ventil Compact FCV11 H_ 500mm — Widok z przodu.dwg
36.21 KBPurmo
app.product.media_nopreview
План Ventil Compact FCV11 H_ 600 мм — 3D.DWG
38.12 KBPURMO
APP.PRODUCT.MEDIA_NOPREVIEW
ПЛАНА.0094 36.28 KB
Purmo
app.product.media_nopreview
Plan Ventil Compact FCV11 H_ 600mm — Widok z gory.dwg
120.44 KBPurmo
app.product.media_nopreview
Plan Ventil Compact FCV11 H_ 600 мм — Widok z przodu.dwg
35.96 KBPurmo
app.product.media_nopreview
400mm — 3D.dwg 37.96 KBPurmo
app. product.media_nopreview
Plan Ventil Compact FCV11 H_ 900mm — Widok z gory.dwg
120.44 KBPurmo
app. product.media_nopreview
Plan Ventil Compact FCV11 H_ 900mm — Widok z przodu.dwg
35.81 KBPurmo
app.product.media_nopreview
Plan Ventil Compact FCV21s H_ 200mm — 3D.dwg
38.49 KBPurmo
app.product.media_nopreview
Plan Ventil Compact FCV21s H_ 200mm — Widok z boku.dwg
36.78 KBPurmo
app.product.media_nopreview
План вентилятор Compact FCV21S H_ 200 мм — Widok z Gory.Dwg
164.09 KBPurmo
App.product.Media_Nopreview
Plantile.0094 38.37 KB
Purmo
app. product.media_nopreview
Plan Ventil Compact FCV21s H_ 300mm — Widok z boku.dwg
36.56 KBPurmo
app.product.media_nopreview
План вентилятор Compact FCV21S H_ 300 мм — Widok Z Gory.DWG
120,5 KBPurmo
App.Product.Media_NopReview
Plan.media_nopreview
Plan.0094 36.34 KB
Purmo
app.product.media_nopreview
Plan Ventil Compact FCV21s H_ 500mm — 3D.dwg
38.28 KBPurmo
app.product.media_nopreview
Планируйте Ventil Compact FCV21S H_ 500 мм — Widok Z Boku.dwg
36,46 KBPurmo
App.product.Media_Nopreview
Plan VEDIL.0094 120.5 KB
Purmo
app. product.media_nopreview
Plan Ventil Compact FCV21s H_ 500mm — Widok z przodu.dwg
36.37 KBPurmo
app.product.media_nopreview
План вентилятор Compact FCV21S H_ 600 мм — 3D.DWG
38,09 KBPURMO
APP.PRODUCT.MEDIA_NOPREVIEW
PLAN -COMPACE_NOPREVIEW
.0094 36.18 KB
Purmo
app.product.media_nopreview
Plan Ventil Compact FCV21s H_ 600mm — Widok z gory.dwg
120.5 KBPurmo
app.product.media_nopreview
Plan Ventil Compact FCV21s H_ 600 мм — Widok z przodu.dwg
35.78 KBPurmo
app.product.media_nopreview
00mm — 3D.DWG
38,46 KBPurmo
App.Product.Media_Nopreview
Plan Ventil Compact FCV21S H_ 900MM -vidok Z Boku.

Plan Ventil Compact FCV21s H_ 900mm — Widok z gory.dwg
120.5 KBPurmo
app.product.media_nopreview
Plan Ventil Compact FCV21s H_ 900mm — Widok Z Przodu.dwg
36,34 KBPurmo
App.Product.Media_NOPREVIEW
ПЛАНА ПЛАНА. product.media_nopreview
Plan Ventil Compact FCV22 H_ 200mm — Widok z boku.dwg
36.83 KBPurmo
app.product.media_nopreview
Plan Ventil Compact FCV22 H_ 200mm — Widok z gory. черт.
164.37 KBPurmo
app.product.media_nopreview
Plan Ventil Compact FCV22 H_ 200mm — Widok z przodu.dwg
36.68 KBPurmo
app.product.media_nopreview
План вентилятор Compact FCV22 H_ 300 мм — 3D.

PURMO
APP.PRODUCT.MEDIA_NOPREVIEW
ПЛАНАЛА.0094 36.9 KB
Purmo
app.product.media_nopreview
Plan Ventil Compact FCV22 H_ 300mm — Widok z gory.dwg
120 KBPurmo
app.product.media_nopreview
План вентилятор Compact FCV22 H_ 300 мм — Widok Z przodu.dwg
36,59 KBPurmo
App.Product.Media_Nopreview
Plantil.0094 38.37 KB
Purmo
app.product.media_nopreview
Plan Ventil Compact FCV22 H_ 500mm — Widok z boku.dwg
36.5 KBPurmo
app.product.media_nopreview
План вентилятор Compact FCV22 H_ 500 мм — Vidok Z Gory.DWG
120 KBPURMO
APP. PRODUCT.MEDIA_NOPREVIEW
PLAN -COMPACTIA_NOPREVIEW
.0094 36.24 KB
Purmo
app.product.media_nopreview
Plan Ventil Compact FCV22 H_ 600mm — 3D.dwg
38.31 KBPurmo
app.product.media_nopreview
Планируйте Ventil Compact FCV22 H_ 600 мм — Widok Z Boku.dwg
36,03 KBPurmo
App.product.Media_NopReview
Plan vEnil Compact FCV22 H_ 60027
Plan ventil VENIL FCV22 H_ 60027
.0094 120 KB
Purmo
app.product.media_nopreview
Plan Ventil Compact FCV22 H_ 600mm — Widok z przodu.dwg
36.18 KBPurmo
app.product.media_nopreview
План вентилятор Compact FCV22 H_ 900 мм — 3D.DWG
38.
PURMO
APP.PRODUCT.MEDIA_NOPREVIEW
ПЛАНАЛА.0094 36.27 KB
Purmo
app.product.media_nopreview
Plan Ventil Compact FCV22 H_ 900mm — Widok z gory.dwg
120 KBPurmo
app.product.media_nopreview
План вентилятор Compact FCV22 H_ 900 мм — Widok Z przodu.dwg
35,99 KBPurmo
App.Product.Media_Nopreview
Plan.media_nopreview
Plantil.media_Nopreview
.0094 38.75 KB
Purmo
app.product.media_nopreview
Plan Ventil Compact FCV33 H_ 200mm — Widok z boku.dwg
36.99 KBPurmo
app.product.media_nopreview
План вентилятор Compact FCV33 H_ 200 мм — Widok Z Gory.

PURMO
APP.PRODUCT.MEDIA_NOPREVIEW
PLANICE.Media_NOPREVIEW
PLANITILE_NOPREVIEW
.0094 36.87 KB
Purmo
app.product.media_nopreview
Plan Ventil Compact FCV33 H_ 300mm — 3D.dwg
38.65 KBPurmo
app.product.media_nopreview
Планируйте Ventil Compact FCV33 H_ 300 мм — Widok Z Boku.dwg
36,96 KBPurmo
App.product.Media_NopReview
Plan VENIL Compact FCV33 H_ 30027
993.0094 120.53 KB
Purmo
app.product.media_nopreview
Plan Ventil Compact FCV33 H_ 300mm — Widok z przodu.dwg
36.55 KBPurmo
app.product.media_nopreview
План Ventil Compact FCV33 H_ 500 мм — 3D.

PURMO
APP.PRODUCT.MEDIA_NOPREVIEW
ПЛАНА.0094 36.56 KB
Purmo
app.product.media_nopreview
Plan Ventil Compact FCV33 H_ 500mm — Widok z gory.dwg
120.53 KBPurmo
app.product.media_nopreview
План вентилятор Compact FCV33 H_ 500 мм — Widok Z przodu.dwg
36,28 KBPurmo
App.Product.Media_Nopreview
Plance.Media_nopreview
Planm.media_nopreview
Planm.Media_NOPREVIEW
9000PLANIL.0094 38.34 KB
Purmo
app.product.media_nopreview
Plan Ventil Compact FCV33 H_ 600mm — Widok z boku.dwg
36.28 KBPurmo
app. product.media_nopreview
План вентилятор Compact FCV33 H_ 600 мм — Widok Z Gory.DWG
120,53 КБPurmo
App.Product.Media_Nopreview
Plantil.DEMDIA_NOPREVIEW
PLANEL.0094 36.37 KB
Purmo
app.product.media_nopreview
Plan Ventil Compact FCV33 H_ 900mm — Widok z boku.dwg
36.12 KBPurmo
app.product.media_nopreview
Plan Ventil Compact FCV33 В_ 900 мм — Widok z boku.dwg
36.12 KBPurmo
app.product.media_nopreview
04 Plan00mm — Widok z gory.dwg
120.53 KBPurmo
app.product.media_nopreview
Plan Ventil Compact FCV33 H_ 900mm — Widok z przodu.dwg
35.87 KBPurmo
app. product.media_nopreview
Revit
.RFAФайлы
App.noun.Author
App.Product.Media_Content
Plan Compact FCV11 H_ 300 мм -3.0005
Purmo
app.product.media_nopreview
Plan Ventil Compact FCV11 H_ 500mm — 3D.rfa
240 KBPurmo
app.product.media_nopreview
Plan Ventil Compact FCV11 H_ 600 мм — 3D.RFA
240 KBPurmo
App.Product.Media_NopReview
Plan Ventil Compact FCV11 H_ 900MM -3D.RFA
44444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444н.0004 Purmoapp.product.media_nopreview
Plan Ventil Compact FCV21s H_ 200mm — 3D.rfa
240 KBPurmo
app. product.media_nopreview
Plan Ventil Compact FCV21s H_ 300mm — 3D.rfa
240 KBPurmo
app.product.media_nopreview
Plan Ventil Compact FCV21s H_ 500mm — 3D.rfa
240 KBPurmo
app.product.media_nopreview
Plan Ventil Compact FCV21s H_ 600mm — 3D.rfa
240 KBPurmo
app.product.media_nopreview
Plan Ventil Compact FCV21s H_ 900mm — 3D.rfa
240 KBPurmo
app.product.media_nopreview
Plan Ventil Compact FCV22 H_ 200mm — 3D.rfa
240 KBPurmo
App.product.Media_NopReview
План вентилятор Compact FCV22 H_ 300 мм — 3D.RFA
240 KBPurmo
64 . 3D.rfa 240 KB
Purmo
app. product.media_nopreview
Plan Ventil Compact FCV22 H_ 600mm — 3D.rfa
240 KBPurmo
App.Product.Media_NopReview
План вентилятор Compact FCV22 H_ 900 мм — 3D.RFA
240 KBPurmo
.prodct.mome
. .rfa 240 KB
Purmo
app.product.media_nopreview
Plan Ventil Compact FCV33 H_ 300mm — 3D.rfa
240 KBPurmo
App.Product.Media_NopReview
План вентилятор Compact FCV33 H_ 500 мм — 3D.RFA
240 KBPurmo
App.prodcle.media_Nop
App.product.Media_Nop_NOP
. rfa 240 KB
Purmo
app.product.media_nopreview
Plan Ventil Compact FCV33 H_ 900mm — 3D.

Purmo
app.product.media_nopreview
Дополнительные ресурсы
Все приведенные ниже ресурсы предоставлены производителем. Если вас интересуют подробности или дополнительная информация, которую вы не нашли в сервисе, обращайтесь к производителю.
Каталог
Файлы
app.product.media_content
Purmo-katalog-techniczny-grzejniki-plytowe.pdf
4.22 MB7 094MB 9 3094MB 9 094MB Produktový0005
Каталог.pdf
4,79 МБPURMO ТЕХНИЧЕСКАЯ КНИГА ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Pdf Скачать
Содержание
2Реклама
Содержание
Техническая информация
Содержание
Предыдущая страница
Следующая страница
Содержание
Дополнительные руководства для Purmo ТЕХНИЧЕСКАЯ КНИГА
Краткое содержание Purmo TECHNICAL POCKET BOOK
Это руководство также подходит для:
Компактный Компактный вентилятор План компактный вентиляционный План компактный вентиляционный План Компактный вентиляционный . ..
Показать все
RCV Двухпанельные радиаторы | Квартирные Радиаторы Миссиссога | Квартирные Радиаторы Оквилл | Квартира Радиаторы Торонто
Радиаторное отопление
Гладкая стилизованная передняя панель со встроенным термостатическим клапаном. Радиатор RCV Double Panel обеспечивает замечательную высокую эффективность нагрева. Сделано из качества стальной полосы и доступны в двух размерах: высотой 16 дюймов и высотой 24 дюйма. Двухпанельные радиаторы RCV представляют собой полный комплект нагревательных элементов.
* 10 лет гарантии
RCV Домашние радиаторы
Этот гладкий, стилизованный и эффективный радиатор RCV
поддерживает идеальную температуру.
Доступный цвет и отделка
RAL 9016
Технические характеристики: | ||||||
Двойная панель RCV 22 высотой 16 дюймов (400 мм) | ||||||
Ав | Модель | Длина | BTUH Выходы | Вес корабля | ||
180°F | 160°F | 140°F | фунтов | |||
С | RCV22 400-600 | 24 дюйма | 3 363 | 2 590 | 1 884 | 36 |
С | RCV22 400-800 | 32 дюйма | 4 484 | 3 453 | 2 511 | 48 |
С | RCV22 400-1000 | 40 дюймов | 5 506 | 4 317 | 3 140 | 60 |
С | RCV22 400-1200 | 48 дюймов | 6 727 | 5 180 | 3 767 | 72 |
С | RCV22 400-1400 | 56 дюймов | 7 848 | 6 043 | 4 395 | 84 |
Двойная панель RCV 22 высотой 24 дюйма (400 мм) | ||||||
Ав | Модель | Длина | BTUH Выходы | Вес корабля | ||
180°F | 160°F | 140°F | фунтов | |||
С | RCV22 400-600 | 24 дюйма | 4 570 | 3 519 | 2 559 | 54 |
С | RCV22 400-800 | 32 дюйма | 6 094 | 4 692 | 3 412 | 72 |
С | RCV22 400-1000 | 40 дюймов | 7 617 | 5 865 | 4 265 | 90 |
С | RCV22 400-1200 | 48 дюймов | 9 140 | 7 038 | 5 119 | 108 |
С | RCV22 400-1600 | 63 дюйма | 12 187 | 9 384 | 6 825 | 144 |
В комплекте с радиатором: | ||||||
Выбрать радиатор
© 2009–2022 Amercraft Fine Products
Дизайн: AACO Web & Graphic Design
Технический справочник — RADSON — Каталоги в формате PDF | Документация
Добавить в избранное
{{requestButtons}}
Выдержки из каталога
Технический справочник Техническая информация
панельные радиаторы Plan Compact Ventil 33 Plan Compact Ventil M 40 безопасные радиаторы декоративные радиаторы колонные радиаторы радиаторы для ванных комнат
Компания Warm Society была создана, потому что мы думаем, что пора уделить отоплению то внимание, которого оно заслуживает. Люди пассивно относятся к отопительным решениям. Они просто соглашаются с тем, что будет установлено, или оставляют на усмотрение других выбрать новое решение для отопления. Пришло время изменить эту ситуацию, потому что радиаторы – это гораздо больше, чем просто отопление. Мы хотим, чтобы мир знал о практически неограниченном выборе дизайна, цвета и функциональности.
The Warm Society предоставляет нашим клиентам и партнерам возможность узнать больше об отоплении и помогает нам в нашей миссии по освобождению мира от всех этих древних и неадекватных решений для отопления. В этой брошюре вы найдете решения для отопления, которые были разработаны с особой тщательностью. Каждое из решений представляет собой бескомпромиссное отношение к дизайну, а широкий выбор предоставляет вам возможность создать свой собственный дом. Наслаждайтесь разнообразием нашего удивительного ассортимента.
кому какое дело до отопления? Мы делаем. Вдохновение The Warm Society — это место, где можно жить полной жизнью. Наш широкий выбор решений по отоплению обеспечит вам оптимальный микроклимат в помещении круглый год. «Теплое общество» — это гораздо больше, чем просто тепло. Мы серьезно относимся к дизайну и следим за тем, чтобы все наши решения по отоплению улучшали не только ощущение, но и внешний вид и стиль самых разных интерьеров. Продукты В основе Warm Society лежит широкий спектр решений для отопления, включающий все типы, формы, размеры и цвета продуктов, поэтому мы можем предоставить нашим партнерам…
Люди То, что заставляет Теплое Общество работать, является суммой ноу-хау и отношения людей в нем. Мы хотим избавить мир от серых и скучных решений для отопления. Мы ничего не оставляем на волю случая в нашем стремлении к этой цели. Обучение, совместная работа, поддержка и обслуживание — все это направлено на то, чтобы мы достигли цели, а также на то, чтобы упростить жизнь всем нашим клиентам и партнерам в этом процессе. С преданностью и гордостью за свой бизнес мы полностью готовы сделать все возможное, чтобы построить прочные деловые отношения и установить стандарты качества, которые будут отличать нас от. ..
Качественный дизайн для любого помещения Панельные радиаторы
Панельные радиаторы Качественный дизайн для любого помещения Компактный план Вентиляция Компактный план Компактный план Компакт Рамо Вентил M Вентил пример кода заказа пример кода заказа тип радиатора высота длина левое подключение:L / правое подключение: Панельные радиаторы R
План Компакт Вентил М План Компакт Вентил План Компакт Компакт Вентил Качественный дизайн для любых условий плоские передние боковые крышки подающая и обратная трубы невидимый корпус термостатического клапана включая сборочный шаблон отверстия для упаковки приварной к точкам сборки тепловая мощность Тепловая мощность измерялась в соответствии с стандарту EN 442, при температуре воды 75/65 °C и комнатной температуре 20 °C (дельта ∆T=50). количество на поддоне Компакт + Компакт Вентил + План Компакт + План Компакт Вентил + План Компакт Вентил М тип 11 упаковка Радиаторы защищены картоном,…
компактный Настоящая классика. С классом. ПАНЕЛЬНЫЕ РАДИАТОРЫ Compact – классический панельный радиатор. Несмотря на то, что все трубопроводы видны, привлекательные верхняя и боковые крышки придают радиатору приятный, сдержанный вид. • соединения: 4 x 1/2” BSP, ISO 228, сбоку. C • Установка: ≤1600 мм: 2 крепежных уголка, >1600 мм: 3 крепежных уголка. I • вертикальный профиль: 33 мм. V • упаковка: установлены верхняя и боковая крышки, кронштейны, 1 воздухоотводчик, 1 заглушка. P ОТДЕЛКА RAL 9016 Белый. Другие цвета RAL доступны по запросу.
компактный Настоящая классика. С классом. Панельные радиаторы Purmo сток срок поставки: 20 рабочих дней
компактный Настоящая классика. С классом. ПАНЕЛЬНЫЕ РАДИАТОРЫ на складе Purmo срок поставки: 20 рабочих дней
компактный Настоящая классика. С классом. ПАНЕЛЬНЫЕ РАДИАТОРЫ на складе Purmo срок поставки: 20 рабочих дней
компактный Настоящая классика. С классом. Срок поставки ПАНЕЛЬНЫХ РАДИАТОРОВ: 20 рабочих дней
компакт Настоящая классика. С классом. ПАНЕЛЬНЫЕ РАДИАТОРЫ невидимый кронштейн
компактный Настоящая классика. С классом. ПАНЕЛЬНЫЕ РАДИАТОРЫ
compact ventil У вас есть выбор ПАНЕЛЬНЫЕ РАДИАТОРЫ Радиатор Compact доступен в нескольких различных версиях, что позволяет вам выбрать наилучший вариант для вашей комнаты. Ventil — это разновидность классической модели Compact. Профилированная передняя часть скрывает систему труб и клапан, создавая чистый, лаконичный вид. • соединения: 4 x 1/2” BSP, ISO 228, сбоку + 2 x 1/2” BSP, ISO 228, внизу, расстояние C 50 мм. Система труб для подачи горячей воды интегрирована с правой стороны. • Установка: CV — Высота 300-900 поставляются с установленным воздухоотводчиком, клапаном-вкладышем, пластиковыми…
компактная вентиляция Предоставляем выбор Срок поставки ПАНЕЛЬНЫХ РАДИАТОРОВ: 20 рабочих дней
компактная вентиляция Предоставляем выбор ПАНЕЛЬНЫЕ РАДИАТОРЫ на складе Срок поставки Purmo: 20 рабочих дней дней
компактная вентиляция Предоставляем вам выбор ПАНЕЛЬНЫЕ РАДИАТОРЫ на складе Срок поставки Purmo: 20 рабочих дней
компактная вентиляция Предоставляем вам выбор Срок поставки ПАНЕЛЬНЫХ РАДИАТОРОВ: 20 рабочих дней
компактная вентиляция Предоставляем вам выбор ПАНЕЛЬНЫЕ РАДИАТОРЫ
КОМПАКТНЫЕ ВЕНТИЛЯЦИОННЫЕ РАДИАТОРЫ
Plan Compact Плоская передняя панель. Никаких труб. ПАНЕЛЬНЫЕ РАДИАТОРЫ Наиболее заметной характеристикой Plan Compact является абсолютно плоская передняя панель с прозрачной ламинацией. Он закрывает компактный комплект, состоящий из верхней и боковых панелей, прикрепленных таким образом, что спереди не видно перекрывающихся углов. • соединения: 4 x 1/2” BSP, ISO 228, сбоку. C • Установка: ≤1600 мм: 2 крепежных уголка, >1600 мм: 3 крепежных уголка. I • упаковка: радиатор с плоской передней частью, на которую крепятся верхняя и боковые крышки, П-образные скобы, 1 воздухоотводчик, 1 заглушка, винты и заглушки. ПОКРЫТИЕ RAL 9016 Белый. Другой RAL…
Plan Compact Плоская передняя панель. Никаких труб. ПАНЕЛЬНЫЕ РАДИАТОРЫ сток Purmo
Все каталоги и технические брошюры RADSON
Архивные каталоги
Сравнить
Удалить все
Сравнить до 10 продуктов
компактный радиатор purmo
Уровень обслуживания Amercarft был таким же потрясающим! Компактные радиаторы Purmo Dianorm Ventil 8 дюймов Доступны следующие длины: 48 дюймов, 64 дюйма и 72 дюйма Они идеально подходят для клиентов, которым нравится низкий профиль плинтуса с ребристыми трубками, но при этом требуется превосходный комфорт и качество лучистого тепла! Материал: высококачественная низкоуглеродистая холоднокатаная листовая сталь DC01 глубокой вытяжки в соответствии с PN-EN 10130. . Стандартный белый RAL 9016 финиш. Compact — одна из самых энергоэффективных моделей на рынке. Purmo Ramo Compact radiátorokat enyhe vízszintes bordákkal ellatott, sima felület jellemzi, mely a fűtőlapra van ragasztva, eltakarva и bordázott fűtőlap szegélyét is. Высококачественная долговечная конструкция обеспечивает равномерное распределение тепла и эффективную работу. Радиатор Purmo Plan Compact с боковым подключением 11 300×1100. Идеально подходящая как для домашнего, так и для коммерческого использования, система Compact может быть легко установлена в новых зданиях или в качестве замены системы в существующих объектах. Незаметное центральное соединение, расположенное под радиатором, обеспечивает аккуратную строгую минимальную отделку. Purmo Vertical идеально подходит для мест, где на стене мало места. 230,9 фунтов стерлингов9. Благодаря прямым линиям и качественной отделке Compact . гарантирует, что температура поверхности радиатора остается ниже 43oC. Compact — это радиатор в традиционном стиле, предназначенный для широкого спектра применений.
Универсальные панельные радиаторы PURMO Ventil Compact с профилированными нагревательными панелями и конвекционными ребрами оснащены боковыми крышками и верхней решеткой. Для более длинных радиаторов/конвекторов доступен только самовывоз (ваш организованный транспорт) с нашего склада в Риге, Латвия. Его встроенный фитинг клапана обеспечивает привлекательный и простой монтаж. Комплект радиаторов PURMO Compact 3D архитектурный компакт, форматы MAX, OBJ, 3DS, FBX, готовый для 3D анимации и других 3D проектов. 59.3 кг. Пурмо. Compact — это радиатор в традиционном стиле, предназначенный для широкого спектра применений. Спецификации. кс. Состояние: Новое. Purmo Compact формирует оптимальную варку и эффективную варку. Я купил 3 компактных радиатора Purmo Plan для своей квартиры. Нет отзывов. Пурмо Компакт. Пурмо Компакт. Панель приклеивается к профилированной передней панели отопления таким образом, чтобы скрыть любые выступающие края, если смотреть на радиатор спереди. Olcsó lapradiatorok, olajradiátorok, kvarc szálas fűtőtestek, rendkívüli Purmo Fűtőtest, akciók radiátor az Árukereső arkereső oldalon.
Характеристики продукта. Радиатор Purmo Compact C33 с высотой 400 мм и моделью крафт-радиатора. Сортировать по. > Радиаторы отопления, конвекторы > Стальные радиаторы Purmo Plan > Purmo Plan Компактный радиатор с боковым подключением 11 300×1100. Purmo Slieve Вертикальный однопанельный дизайнерский радиатор белого цвета 1800×433 мм. Четыре соединителя с внутренней резьбой G ½ «позволяют выполнить боковое подключение как справа, так и слева. Загрузки. Создадим прекрасное помещение! Компактные радиаторы Purmo. Вертикальные панельные радиаторы изготавливаются с вертикальными конвекционными пластинами внутри передних панелей, переносимых водой. Количество. Компактный радиатор в традиционном стиле, предназначенный для широкого спектра применений. Компактные радиаторы Rettig Group является финским семейным предприятием Количество Вертикальный монтаж горизонтального радиатора означает большую потерю тепла, поэтому для вертикального монтажа всегда следует выбирать вертикальные панельные радиаторы Радиатор Purmo Compact — это стильный, элегантный и практичный радиатор, идеально подходит для домашнего или коммерческого применения.
пусэ. Панель приклеивается к профилированной передней, базовой панели отопления таким образом, чтобы скрыть любые выступающие края, если смотреть на радиатор спереди. Purmo Compact — одна из самых энергоэффективных моделей на рынке. Радиаторы снабжены боковыми крышками и верхней решеткой. Радиатор Purmo Plan Compact FC 22. Радиатор Purmo Compact C22, Dobbelt. Установка двух новых радиаторов Purmo с термостатическими вентилями Mistral > Радиаторы отопления, конвекторы > Purmo Plan Ventil Compact CV > Радиатор Purmo Plan Compact с нижним подключением CV 22 300×3000. КОМПАКТНЫЙ Радиатор Purmo Compact — это стильный, элегантный и практичный радиатор, идеально подходящий для домашнего или коммерческого применения. Белый RAL 9016 финиш. Радиаторы Purmo Compact C11 3D-модель радиатора, доступная в форматах MAX, OBJ, 3DS, FBX, готовая для 3D-анимации и других 3D-проектов. Посетите CGTrader и просмотрите более 1 миллиона 3D-моделей, включая 3D-печать и активы в реальном времени Trustpilot Custom Widget.
Это высококачественный радиатор с превосходной отделкой, предлагающий самый широкий ассортимент на рынке. Радиатор Purmo Plan Compact FC 21. Материал: высококачественная низкоуглеродистая холоднокатаная листовая сталь DC01 глубокой вытяжки в соответствии с PN-EN 10130. . Det er den kraftigste model, Har kan man virkelige mærke den effektive varmefordelign som spredes let ud og fylder hele rummet. Компакт – это традиционный панельный радиатор для закрытых водяных систем отопления с нейтральным дизайном. Это наиболее экономичная альтернатива традиционным радиаторам PURMO. Пурмо. Добавить в корзину. В комплект радиатора PURMO Compact входят: настенные крепления, пробка, воздухоотводчик. Дата » 18-11-2020. Добавить в корзину. Ai libertatea са платести в курсе, бенефициарии де promotiile zilei, deschiderea coletului la livrare, easybox, возврат бесплатно в 30-ти zile si Instant Money Back. 204.42 € Заказать . Обратите внимание: Поставки радиаторов/конвекторов возможны только длиной до 1200 мм.
Панельные радиаторы PURMO Ramo Compact с боковым подключением отличаются плоской передней панелью с небольшим горизонтальным оребрением. Обогрев. Радиатор K 22 600×1400 Purmo Произведено: Purmo Каталожный номер: PK226140 Myson уникален тем, что предлагает широкий ассортимент отопительной продукции от традиционных панельных радиаторов, дизайнерских радиаторов и полотенцесушителей до вентиляторных конвекторов, электрического отопления и того и другого. Он доступен в белом, цветном или хромированном исполнении. Два нижних и четыре боковых резьбовых соединителя G ½» с внутренней резьбой позволяют выполнить подключение снизу или сбоку. 141,57 € Заказать. 10 års garanti. Они отличаются потрясающим дизайном и креативными акцентами, которые визуально улучшают любое помещение, а также предлагают практические преимущества, такие как различные варианты подключения, быстрое подключение. время отклика и высокая тепловая мощность V košíku máte Вся продукция Purmo спроектирована и изготовлена в соответствии с самыми высокими стандартами, проходит индивидуальные испытания водой и покрыта эмалью для защиты от царапин и коррозии Выберите свою страну Радиатор Purmo Compact C33 med en Højde på 400 mm er kraftige радиатормодель.
Пирата Лика для нервов римлян и тэт триллер Nick jobbar som bilförsäljare i California.Purmo Compact Double Panel Single Conv 600mm High Radiators.F061006016000300.- 734254.Purmo Компактный радиатор C11. Пластина Enkelt Purmo LST обеспечивает поддержание температуры поверхности радиатора ниже 43 o C 4 386 — 4 685 Kčve 3 obchodec час Радиатор Otel Purmo Compact 33x600x700 — 2085 Вт — тепловыделение Материал: пластина, содержащая углерод, форсажная оболочка, ламинированная пластина FePO1. Таблица: 1.25. де ла 740,00 RON 2 предложения Det er den kraftigste model, Har kan man virkelige mærke den effektive varmefordelign som spredes let ud og fylder hele rummet. Описание. Идеально подходящая как для домашнего, так и для коммерческого использования, система Compact может быть легко установлена в новых зданиях или в качестве замены существующей системы. Purmo Compact er energiøkonomisk og ligger blandt de mere energibesparende panelradiatorer der findes på marketet. Продукция — Пурмо. 3D модель радиатора Purmo Ventil Compact.
При заказе на 183,40 €. Посмотреть крупнее. Износостойкий радиатор Панельные радиаторы PURMO Plan Compact отличаются абсолютно плоской передней панелью. PURMO Вертикаль 1800 VR 20C (RAL 9005 угольно-черный) Радиаторы горизонтальные. 66,16 € / кс. Вся необходимая информация о Purmo доступна для просмотра и скачивания. Являясь частью ведущего европейского поставщика и производителя обогревателей, MYSON является единственным местом в Великобритании, где вы можете получить полный спектр решений и услуг по отоплению для коммерческого и бытового применения. Purmo Compact, высота 900 мм, длина 1200 мм, мощность 3912 Вт, панельный радиатор с тройным конвектором. Он представляет собой экономичное решение для обогрева ванной комнаты и доступен в белом, цветном или хромированном исполнении. В Великобритании радиаторы PURMO доступны через более чем 350 продавцов по всей стране, и в целом бренд занимает четвертое место на рынке радиаторов. температура поверхности необходима из соображений безопасности.
Radiatoarele panou PURMO COMPACT au Panouri de ncălzire profilate și elemente de convecție. Принадлежности Purmo LST для напольной опоры MCS тип 11, Адаптер клапана для управления термостатической головкой, Коробка адаптера клапана для управления термостатической головкой, Погружная гильза для внешнего датчика на термостатической головке, Прокладка для клапана для ремонта и полотенцесушителя, Корпус 21B. Корпус 21F Вставные аксессуары Ремонт, Балансировочный клапан Evobalance со сливным клапаном, Термостатический клапан контроля температуры воды, Соединение коллектора радиатора PEX Monoblocco, Комнатный термостат TempCo Digital 24V / 230V, Однозонный ресивер TempCo Connect 1M RF, Фитинги для стальных труб Внутренняя резьба SPF, Фитинги для стальных труб Внешняя резьба SPF. Purmo har marketets bredeste udvalg. Благодаря 33-миллиметровому профилю и ребрам конвектора он обеспечивает лучшую производительность даже при установке в низкотемпературных системах. Добавить в список желаний Добавить к сравнению.
Показать боковую панель Скрыть боковую панель. Панельные радиаторы PURMO Compact с профилированными нагревательными панелями и конвекционными ребрами оснащены боковыми крышками и верхней решеткой. Товар. Purmo-løsninger er designet til at bidrage til bedre trivsel og samtidig. Компактный домашний радиатор Purmo. Модель доступна для скачивания в формате 3D Studio. Вертикальные радиаторы – это стандартные водяные радиаторы, подходящие для закрытых систем отопления. КОМПАКТНЫЕ РАДИАТОРЫ PURMO — ТРОЙНАЯ ПАНЕЛЬ С ТРОЙНЫМИ КОНВЕКТОРАМИ при установке выступают всего на 202 мм от стены до передней части радиатора. ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: МЫ НЕ МОЖЕМ ПОСТАВИТЬ КОМПАКТНЫЕ РАДИАТОРЫ PURMO В ШОТЛАНДию. 4 шт. Purmo LST представляет собой идеальное решение в тех случаях, когда низкий настольный радиатор PURMO Compact 22 — 600×1800 (vxd) KLASIK Отопительная настольная телефонная труба PURMO предназначена для монтажа и монтажа отопителя из старых вытяжных домов с высшими уровнями. Подводя итог моему опыту, одним словом: «доверие».
