Пункт секционирования к 112: Реклоузер К-112 ПСС с вакуумным выключателем

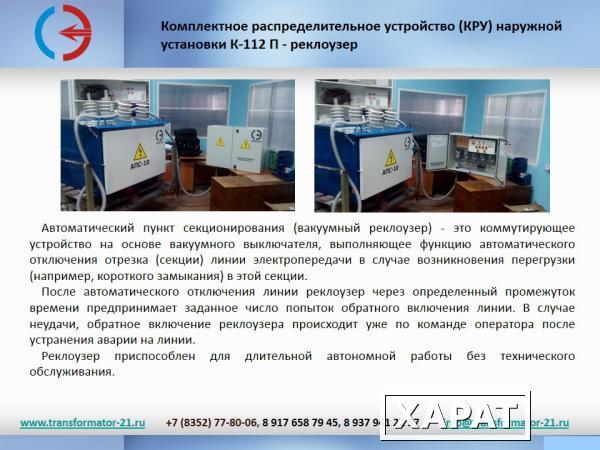

Реклоузер К-112 ПСС с вакуумным выключателем

Вакуумные реклоузеры (пункты секционирования) серии К-112-ПСС предназначены для секционирования воздушных ЛЭП 6 или 10 кВ переменного тока частотой 50 Гц:

• с изолированной нейтралью или заземлённой через реактор
• с номинальными токами главных цепей до 600 А и током короткого замыкания до 20 кА
• с односторонним и двухсторонним питанием, с обеспечением одно- или двукратного автоматического повторного включения (АПВ)
• с автоматическим вводом резерва (АВР)

Вакуумный реклоузер — один из ключевых элементов парадигмы SmartGrid — новой программы цифровизации распределительных сетей электроэнергии 10 кВ. Благодаря интеграции реклоузеров в системы диспетчерского управления и сбора данных типа SCADA в разы повышается качество работы электросетевой компании, гибкость управления и оперативность реагирования на нештатные ситуации, появляется возможность сбора и анализа больших объемов данных.

Исполнение К-112-ПСС-КУ помимо вышеперечисленных выполняет функции коммерческого учета электроэнергии с интеграцией в автоматизированную систему контроля и учета электроэнергии АСКУЭ.

Применяются различные комбинации вводов и выводов — кабельный или воздушный.

Конструктивное исполнение реклоузеров

Реклоузер серии К-112 поставляются только с надежными и зарекомендовавшими себя с лучшей стороны вакуумными выключателями ведущих российских производителей:

• BB/TEL-10-20/1000  — производство  «Таврида Электрик» признанный лидер в области производства защитных аппаратов среднего класса напряжения.
• ВВР-10/630 — простой и очень надежный вакуумный выключатель производимый под маркой  «Росвакуум»

Пункт секционирования состоит из двух модулей — высоковольтного и низковольтного (шкаф управления), которые устанавливаются на существующей опоре ЛЭП. Также на этой же или близлежащей опоре устанавливается линейный разъединитель РЛНД для обеспечения механического отключения отпайки и создания видимого разрыва цепи электропитания.

Высоковольтный модуль реклоузера содержит (в зависимости от опций):

• трансформаторы тока (ТТ)
• трансформаторы напряжения (ТН)
• вакуумный выключатель
• ограничители перенапряжения ОПН для обеспечения защиты оборудования от атмосферных перенапряжений, возникающих в линиях электропередач
• механический (наружный) указатель состояния вакуумного выключателя (включен/отключен)

Низковольтный модуль (шкаф управления реклоузера) содержит:

• приборы микропроцессорных или релейных устройств защит
• средства связи для интеграции в систему типа SCADA или АСКУЭ
• GSM-модем для удаленного мониторинга за состоянием сети, просмотра и изменения уставок защит, управления блоком микропроцессорной защиты
• иные приборы и устройства по запросу заказчика в зависимости от функционала ПСС

В исполнении К-112-ПСС-КУ также устанавливается счетчик электроэнергии и при необходимости легко интегрируется в АСКУЭ (автоматизированная система коммерческого учета электроэнергии). Такое решение позволяет потребителю получить надежное устройство «два в одном», объединяющее пункт коммерческого учета и реклоузер.

Виды защит реклоузера К-112

Реклоузер серии К-112 может обеспечивать следующие виды защит:

• Максимальная токовая защита – МТЗ
• Токовая отсечка
• Защита минимального напряжения – ЗМН
• Защита от однофазных замыканий на землю – ОЗЗ

Режимы управления реклоузером

Управление устройством предусматривает два режима — местный и удаленный.

Местный режим предусматривает управление посредством электромагнитного или пружинно-магнитного механизма, визуальный контроль и настройку приборов релейной (микропроцессорной) защиты и автоматики непосредственно на месте установки пункта секционирования. Местный режим также обеспечивает возможность включения/отключения вакуумного выключателя с помощью радио-брелока (150-500 метров прямой видимости в зависимости от метеоусловий).

Удаленный режим управления обеспечивается GSM-модемом и позволяет:

• управлять состоянием вакуумного выключателя (вкл/откл)
• изменять основные настройки и уставноки приборов защиты и автоматики
• считывать и хранить показания журналов аварий и инцидентов.

Для связи низковольтного и высоковольтного модулей используется соединительный кабель, проложенный в гофрированной трубе.

Варианты установки реклоузера К-112

Существует два варианта установки реклоузера на опоры:

• на одной опоре
• между двух опор

Вариант установки реклоузера на одной опоре:

Вариант установки реклоузера между двух опор:

Мосэлектрощит реклоузеры

Завод Мосэлектрощит является основоположником разработки и создания реклоузеров в России. Конструкторы предприятия разработали пункты секционирования серий К-112 и К-123 (улучшенная версия реклоузера К-112) и К-112 С.  При выборе и монтаже оборудования необходимо проконсультироваться с заводом производителем.

Реклоузер – это устройство (еще его называют пунктом секционирования) с автоматическим отключением и выделением  поврежденного участка линии электропередач. Реклоузер выполняет очень много функций, в том числе и плавку гололеда в зимний период времени и осуществляет сетевое резервирование воздушных линий электропередач

Основные технические характеристики реклоузера

Наименование параметров	Значение реклоузера серии К-112 напольное исполнение	Значение реклоузера серии К-123С столбовое исполнение
Номинальное напряжение, кВ	6; 10	6; 10
Наибольшее рабочее напряжение, кВ	7,2; 12	7,2; 12
Номинальный ток главных цепей, А	400; 630; 800	630
Типы встроенных выключателей	ВБЭМ;  BB/TEL	ЕX-ВВ ;BB/TEL ISM15_LD_1(51)
Номинальный ток отключения выключателей, кА	20	12,5
Номинальный ток термической стойкости главных цепей (3 с), кА	12,5	12,5
Номинальный ток электродинамической стойкости, кА	32	32
Номинальное напряжение вспомогательных цепей, В:	~ 220	~ 220 = 24
Вид линейных высоковольтных присоединений	воздушные	воздушные
Уровень/вид изоляции	нормальная/воздушная	нормальная/воздушная
Условия обслуживания: — При отсутствии напряжения — При наличии напряжения	Двухстороннее обслуживание шкафа высоковольтной аппаратуры Обслуживается только шкаф управления	Двухстороннее обслуживание шкафа высоковольтной аппаратуры Обслуживается только шкаф управления
Габаритные размеры, мм: Шкафа высоковольтной аппаратуры Шкафа управления	800х1150х1370 310х620х1000	780х760х560 590х370х695
Масса, кг:	335/75	160/30

Реклоузер К-123 С является последней разработкой предприятия Мосэлектрощит. К-123 С отличается от своих предшественников компактностью и лучшими техническими характеристиками.

Состав реклоузера. В комплект поставки пункта секционирования К-112 входит:

1. Шкаф высоковольтной аппаратуры включает вакуумный выключатель, трансформаторы тока ТТ, трансформаторы собственных нужд ТСН
2. Шкаф управления включает аппаратуру защиты, автоматики и управления
3. Металлические лотки
4. Соединительный жгут для соединения шкафов
5. Комплект ЗИП

Рисунок — Состав реклоузера К-123С

Рисунок – Шкаф высоковольтной аппаратуры К-112

Рисунок – Шкаф управления реклоузера К-112 — сборно-сварная конструкция

Рисунок – Шкаф высоковольтной аппаратуры вакуумного реклоузера столбового исполнения К-123 С

Рисунок – Состав шкафа высоковольтной аппаратуры вакуумного реклоузера столбового исполнения К-123 С

Рисунок – Шкаф управления реклоузера К-123С

Условное обозначение реклоузера:
