Управление происходит из закрытой кабины с помощью рычагов.

Технические характеристики

Характеристики	Показатели
Грузоподъемность, кг	500
Скорость, км/час	9
Размеры ДхШхВ, мм	3400х1565х2200
Максимальная высота выгрузки, мм	2150
Двигатель	дизельный; 22,1 кВт при 2200 об/мин; с электростартером
Расход топлива, г/кВт*ч	258
Объем бака, л	46
Радиус поворота по ковшу, мм	2000
Тяговое усилие, кН	12
Ходовая	гидромеханическая с приводом на все 4 колеса
Колеса	пневматические
Гидросистема хода	открытая с макс. давлением 28 МПа
Гидросистема оборудования	открытая с макс. давлением 16 МПа
Напряжение электрической системы, В	12
Стартер	СТ 222
Генератор	466.3701

Видео обзор мини-погрузчика ПУМ-5000:

Пини погрузчик ПУМ-500/500У | Технические характеристики, цена

Погрузчик ПУМ-500

ПУМ-500 или погрузчик универсальный малогабаритный является продукцией корпорации «Уралвагонзавод». Производитель представляет объединение различных производственных мощностей, а также научно-исследовательских центров как в самой России, так и в Европе. Научно-производственная корпорация является лидером в отечественном выпуске грузовой железнодорожной техники. Также Уралвагонзавод входит в сотню самых крупных военно-промышленных комплексов в мире.

Сам же погрузчик представляет собой малогабаритную машину, которая способна выполнять не только погрузочно-уборочные работы, но я ряд других благодаря сменному навесному оборудованию.

Стрела мини-погрузчика закрепляется в задней части, а ковш выходит перед машиной, таким образом, на донном фронтальном погрузчике увеличивается максимальная высота выгрузки.

Стрела поднимается за счет гидравлики, гидронасос для которой отбирает мощность от дизельного двигателя.

В 2005 году был заменен на модель с большей мощностью, а именно ПУМ-500У. Предыдущая машина продолжает пользоваться популярностью за счет высоких характеристик, а также из-за демократичной цены.

Возможности

Погрузчик универсальный малогабаритный способен работать в местах с ограниченным пространством и проходимостью. Может выполнять работу погрузчика, при этом транспортируя груз на большие расстояния либо использоваться в качестве бульдозера. Также можно устанавливать различное навесное оборудование, которое позволит применяться в качестве уборщика, буровой установки, ремонтной машины и так далее.

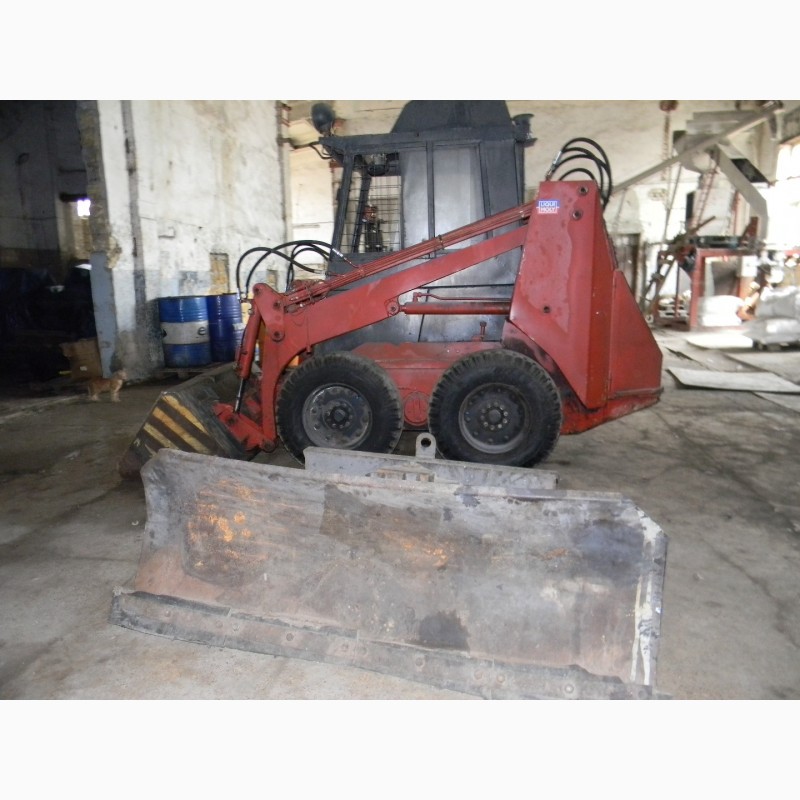

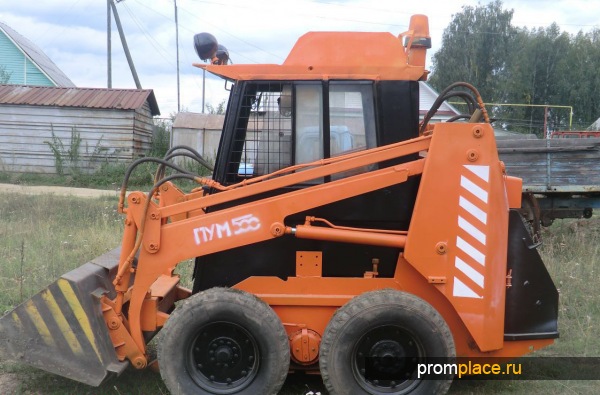

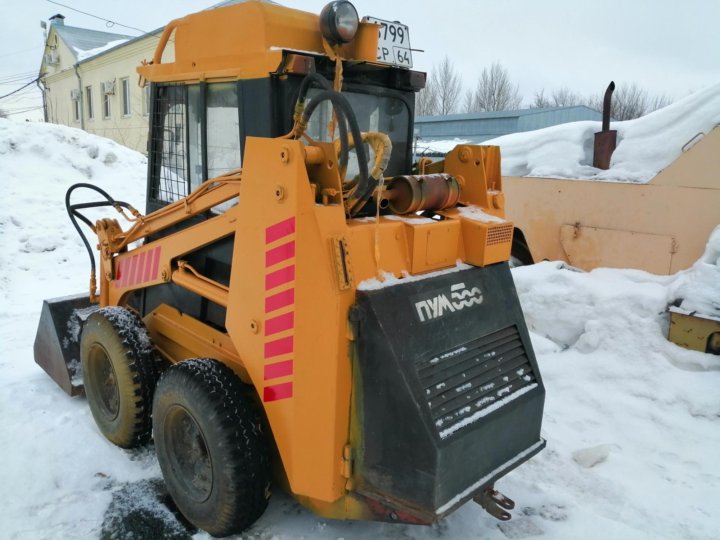

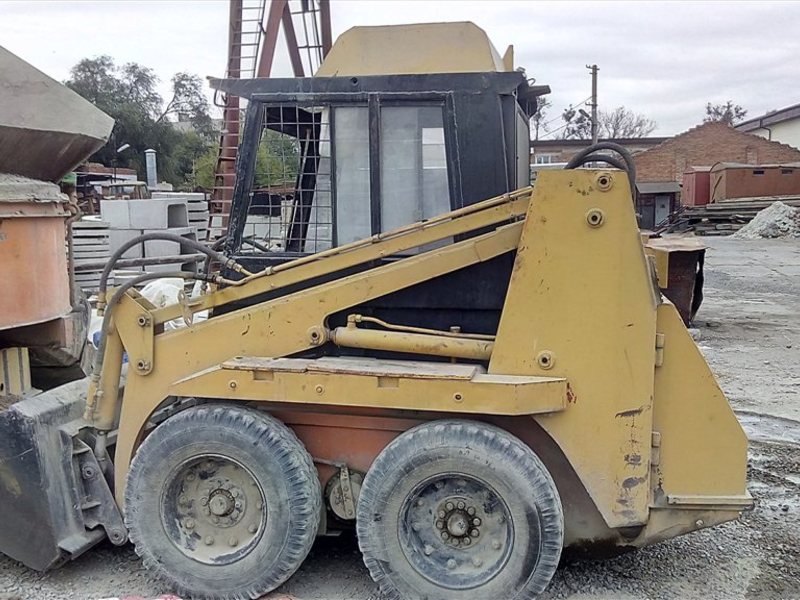

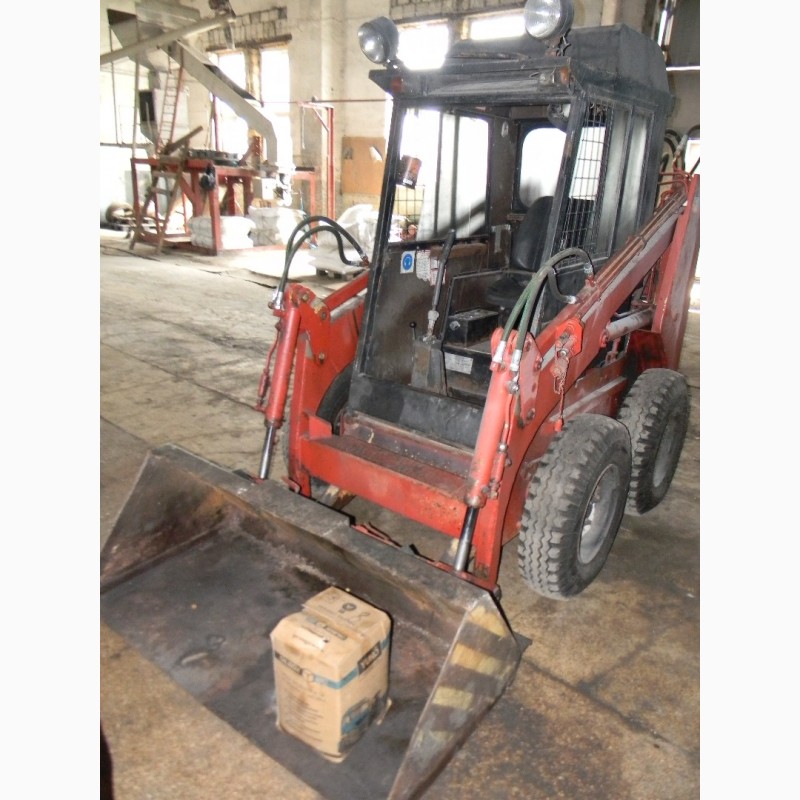

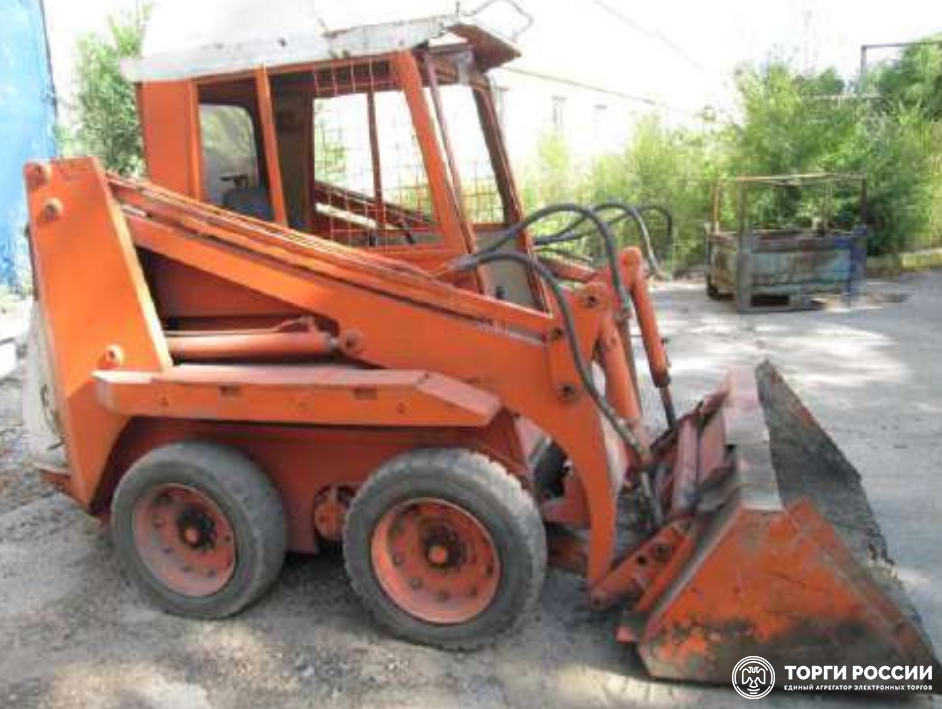

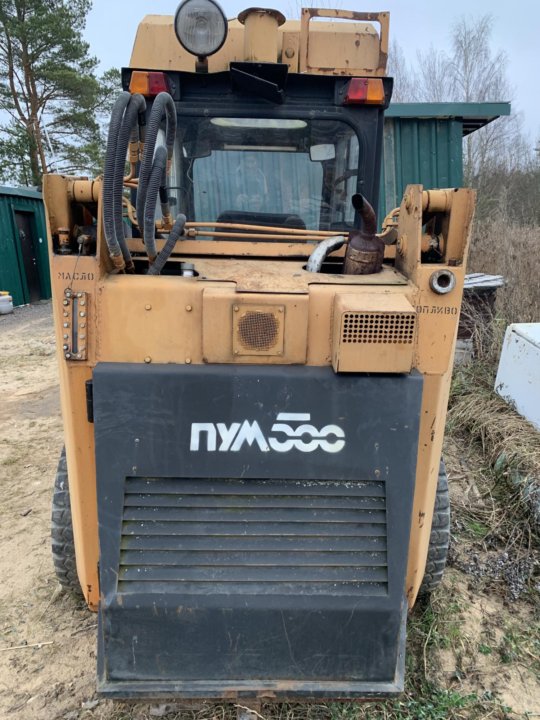

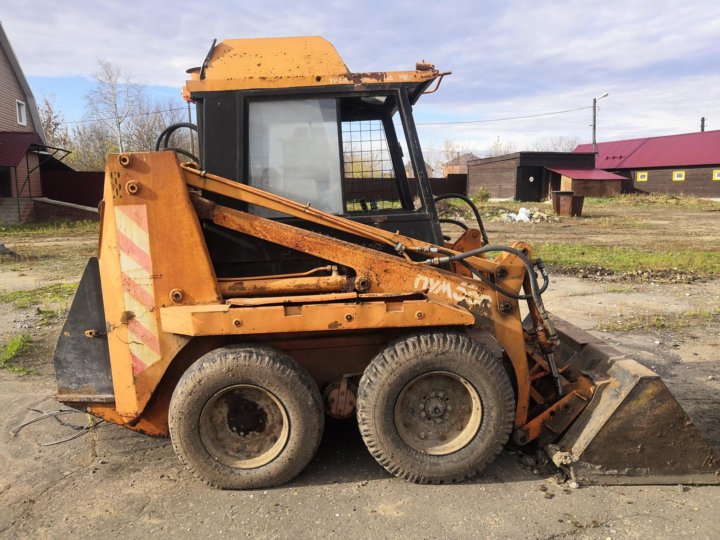

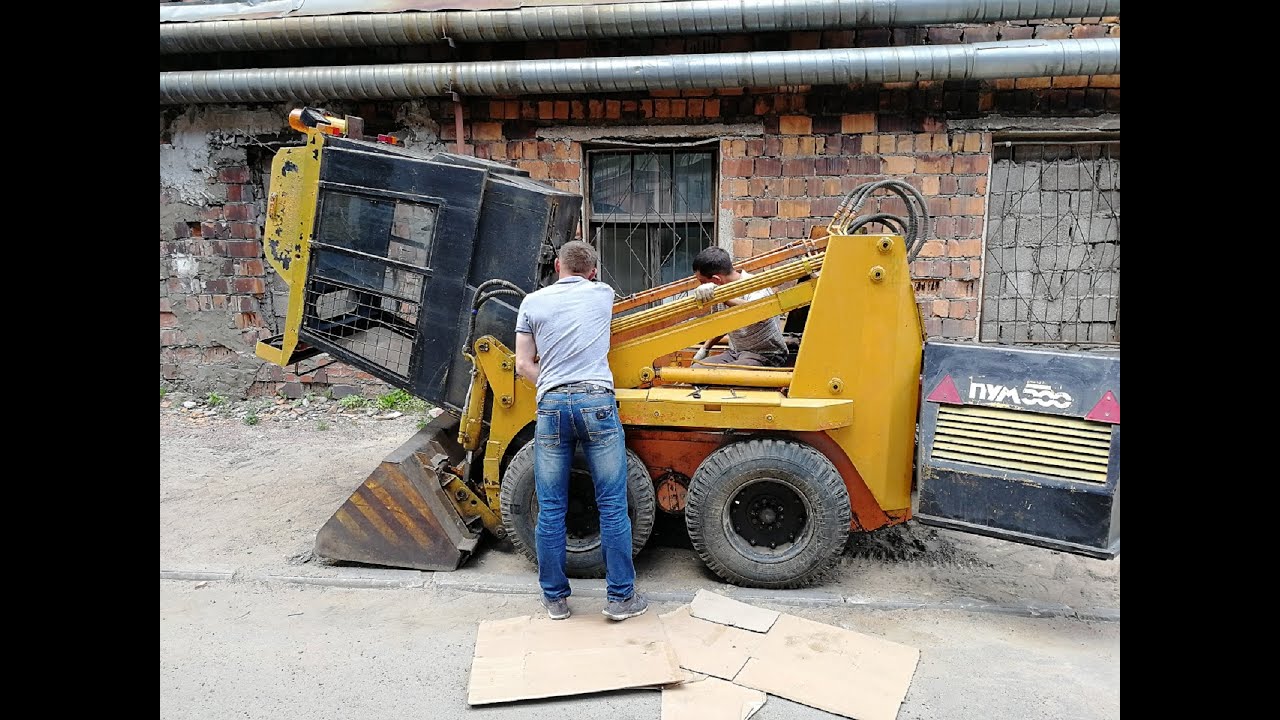

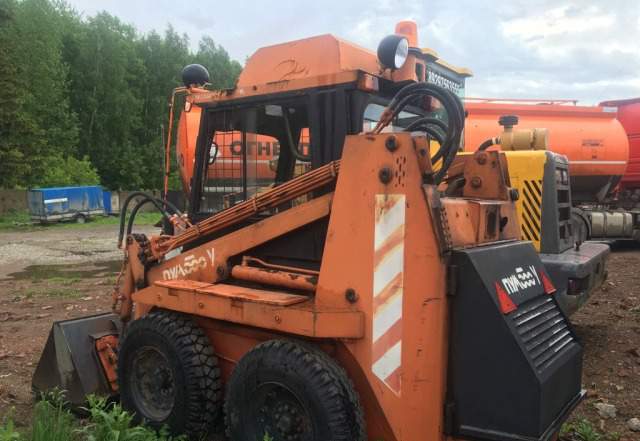

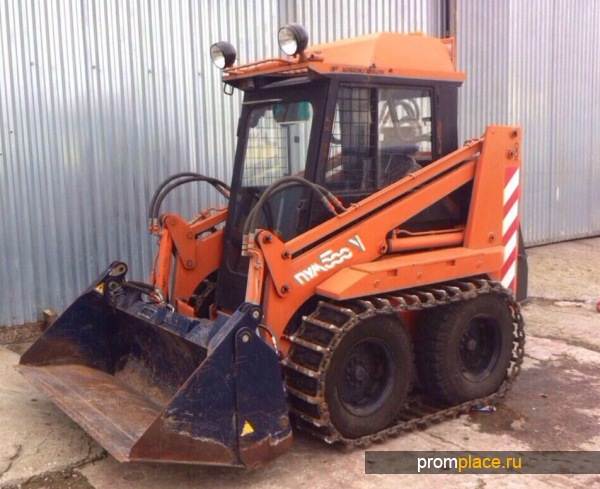

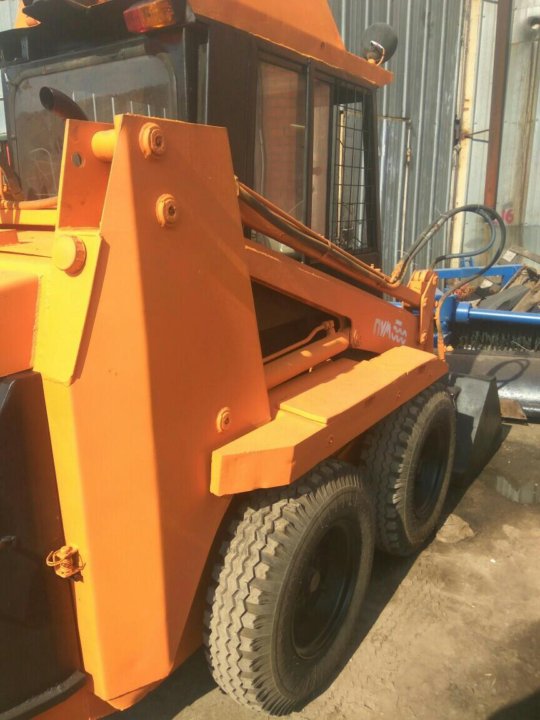

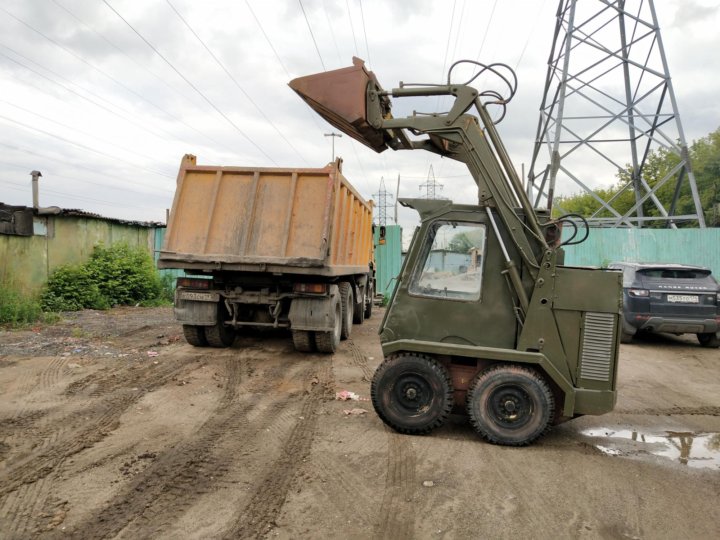

Фото мини-погрузчика ПУМ 500

Преимущества

Мини-погрузчик ПУМ-500 обладает рядом бесспорных преимуществ перед аналогами машин, выпускаемых другими компаниями:

• Обладает прекрасным соотношением цена-качество, что в свою очередь может обеспечить быструю окупаемость;
• Благодаря подключаемому огромному количеству оригинального навесного оборудования, возможности погрузчика могут быть значительно расширены;
• Минимальный радиус разворота, а также малые габариты позволяют работать в самых стесненных пространствах;
• Экономичный двигатель обеспечивает большую грузоподъемность;
• Кабина оператора закрыта армированным стеклом, таким образом, кабина обеспечивает безопасность, а также хорошую шумоизоляцию;
• Хорошая проходимость, которая может быть значительно увеличена за счет установки промышленных гусениц;
• Большое количество лицензированных дилеров, которые быструю доставку любых запчастей и оборудования, а также обеспечат быстрое и качественно сервисное обслуживание.

Модель с немецким двигателем

ПУМ-500 (технические характеристики, отзывы приведены в данной статье) с 2005 года производится с мотором HATZ 2М41. Эта силовая установка обладает следующими достоинствами:

• В наличии воздушное охлаждение с осевым вентилятором.
• Смазка осуществляется под давлением в закрытом контуре.
• Гидронасосы имеют вспомогательный привод от коленчатого вала мотора.
• При запуске снижено возникновение дыма.
• В комплекте идет сухой воздушный фильтр.

Этой машине в обозначении добавлен индекс «У», то есть погрузчик ПУМ-500У. Кроме того, названный двигатель явялется первым в мире дизельным мотором со встроенной автоматикой защиты.

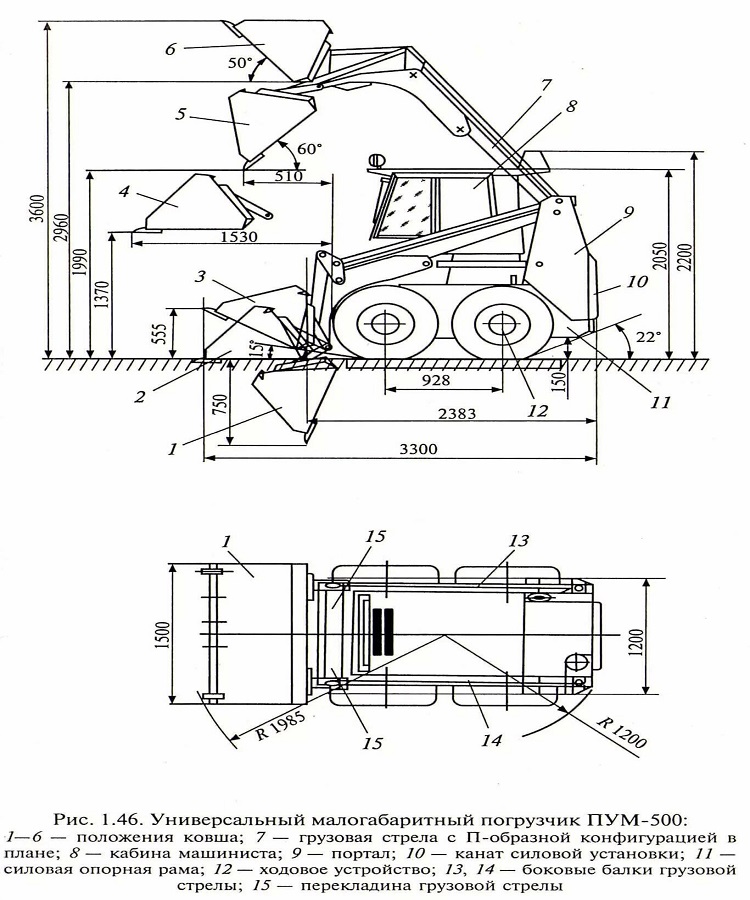

Устройство

Устроен фронтальный погрузчик довольно просто. Колесная база имеет минимальную длину для большей устойчивости и проходимости, а сама основа имеет низкий центр тяжести.

Силовой агрегат представлен дизельным двигателем, который привод в движение сам погрузчик. Гидронасос отбирает мощность непосредственно с ротора дизеля.

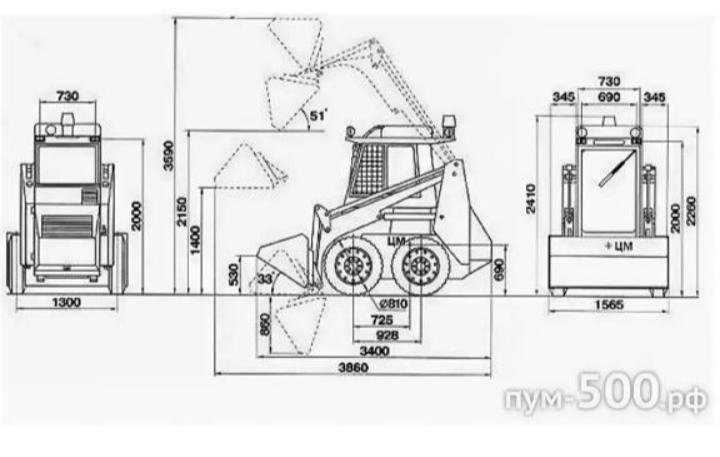

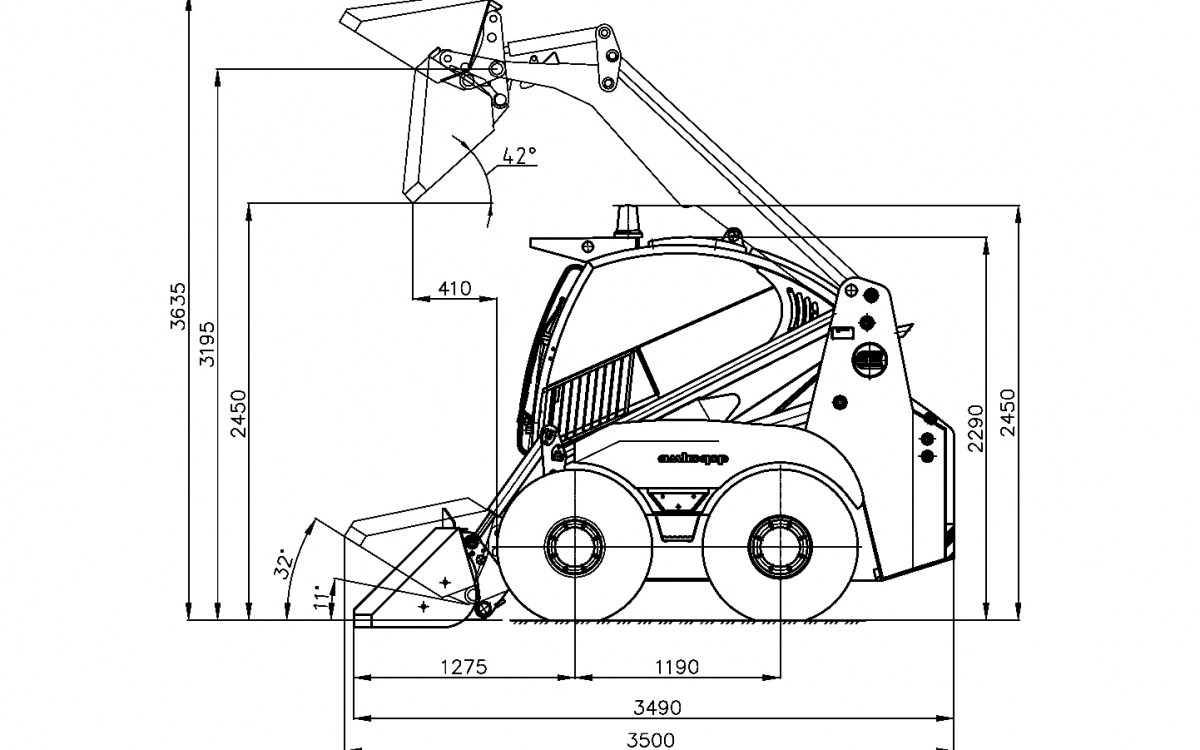

Стрела имеет всего 4 гидроцилиндра, два из которых обеспечивают подъем и спуск, а остальные управляют непосредственно самим ковшом. Схема погрузчика ПУМ 500

Навесное оборудование

Для расширения возможностей погрузчика его можно доукомплектовать сменным навесным оборудованием:

• Стандартный ковш без зубьев. Используется для погрузки сыпучих мелкофракционных материалов;
• Ковш с зубьями. Позволяет работать не только с сыпучими, но и с мелкокусковыми материалами, а также допускается работа со скальными пародами либо с замерзшим грунтом;
• Дорожная щётка для проведения уборочных работ на улицах;
• Уборочная щётка для уборочных работ с последующим сбором мусора;
• Снегоочиститель плужный. Отвал возможно регулировать. Однако данное оборудование также подойдет и для планировочных работ с грунтом;
• Снегоочиститель роторный предназначен для уборки снега с улиц, тротуаров и так далее;
• Вилы навесные позволяют данной машине выполнять функции вилочных погрузчиков и работать с грузами на поддонах;
• Вилочный захват позволяет фиксировать и перевозить различные грузы, такие как кустарники, трубы, ветки и так далее;
• Экскаватор с обратной лопатой применяется для рытья траншей;
• Гидробур используется для бурения скважин глубиной до 1 метра, что в основном подойдет для коммунальных задач;
• Крюк навесной также используется для транспортировки грузов весом до 500 кг;
• Бетоносмеситель для бетонной смеси;
• Насосная установка может откачивать воду со скоростью 100 куб. м/час;
• Компрессионная установка используется для работы с различным пневмооборудованием;
• Сварочная установка;
• Двухосный прицеп. Обладает грузоподъемностью в 750 кг.

Также возможно применять разнообразное оборудование для дорожно-строительных работ.

Управление

Разворот у данных машин происходит не обычным поворотом колеса, а регулированием скорости вращения. По сути, оно такое же, как у танков. Если необходимо повернуть вправо, просто затормозить правую часть, если влево, то наоборот. Таким образом достигается минимальный радиус разворота.

Управление происходит из закрытой кабины с помощью рычагов.

Отдельно для движения и отдельно для управления стрелой, а также любым возможным навесным оборудованием. Для них используется общее управление для гидравлической системы ковша.

Тонкости работы

Как же правильно использовать погрузчик ПУМ-500? Инструкция по его эксплуатации гласит, что машина должна работать под управлением опытного водителя. При этом не допускается перегревать мотор и использовать неадаптированное навесное оборудование. Чистота масла в гидросистемах погрузчика должна соответствовать указанному классу в техническом паспорте. Требуется регулярно проверять уровень смазывающей и охлаждающей жидкостей, топлива. Кроме того, особого внимания заслуживает электрическая проводка и аккумуляторные батареи. Важно, чтобы изоляция кабелей была надежной, батареи имели полный заряд.

Технические характеристики

Технические характеристики мини-погрузчика ПУМ-500 представлены в таблице:

Характеристики	Показатели
Грузоподъемность, кг	500
Скорость, км/час	9
Размеры ДхШхВ, мм	3400х1565х2200
Максимальная высота выгрузки, мм	2150
Двигатель	дизельный; 22,1 кВт при 2200 об/мин; с электростартером
Расход топлива, г/кВт*ч	258
Объем бака, л	46
Радиус поворота по ковшу, мм	2000
Тяговое усилие, кН	12
Ходовая	гидромеханическая с приводом на все 4 колеса
Колеса	пневматические
Гидросистема хода	открытая с макс. давлением 28 МПа
Гидросистема оборудования	открытая с макс. давлением 16 МПа
Напряжение электрической системы, В	12
Стартер	СТ 222
Генератор	466.3701

Видео обзор мини-погрузчика ПУМ-5000:

Сферы применения

Погрузчик ПУМ-500 чаще всего эксплуатируют:

Трактор «Ито» 904

Генерирует тягу до 90 л.с. Работает с итальянской коробкой передач и английским двигателем. Комплектуется всевозможными навесками, включая ковш и стрелу экскаватора.
Достоинства:

• современный дизайн;
• двойное сцепление от немецкого бренда «LUK»;
• наличие синхронизатора для трансмиссии;
• навеска с дополнительным цилиндром;
• увеличенная скорость передвижения – до 37,5 км/ч;
• кабина оператора с сиденьем запатентованной технологии «Grammer» от бренда «Ито», печкой для работы зимой и кондиционером;
• крюки для быстрой инсталляции адаптеров;
• 4 дополнительных балласта.

Технические характеристики:

• Колесная формула – 4х4;
• Расход бензина на 1 ч работы – до 5,3 кг;
• Тяга навески – 3,5 т;
• Масса – 4,69 т.

Конструкция и принцип действия ПУМ

ПУМ, выполненные на шасси грузовиков, оборудуются кузовами специальной конструкции, снабжаются двумя круглыми (лотковыми) и одной цилиндрической (подборочной) щетками. Первые сметают мусор к центру, а последняя продвигает его к транспортеру или всасывающей трубке.

Наклонный транспортер механической машины через систему шнеков направляет скопившийся мусор в накопительный бункер или сменный контейнер спереди кузова. В вакуумных машинах мусор грузится всасывающей трубкой в сменный контейнер сзади кузова. При наполнении бункера происходит срабатывание сигнального прибора. Разгрузка мусора в обоих случаях производится механизированным способом.

Оба типа ПУМ имеют систему пылеподавления. В механических вода разбрызгивается в месте работы щеток. В вакуумных пылеподавление происходит путем всасывания мусора в герметичный контейнер с помощью вентилятора, насоса системы обеспыливания и бака с водой, расположенных спереди.

Машины обоих типов снабжаются специальными элементами на приборной панели, что дает возможность водителю из кабины руководить работой ПУМ. К ряду моделей прилагается дополнительное оборудование, например, трубка для сбора мусора в малодоступных местах.

Подметально-уборочная машина ПУМ-1

На дорогах России хорошо зарекомендовала себя ПУМ-1, установленная на шасси ГАЗ-3307 или ГАЗ-3309. Она применяется для очистки улиц и проезжей их части с бетонным покрытием (цементным или асфальтовым), транспортирования мусора к требуемому месту и его автоматической разгрузки.

ПУМ-1 оснащена хорошим набором опций, позволяющих водителю-оператору дистанционно управлять процессами сбора и выгрузки мусора. Кроме того, система управления машины имеет функции влажной уборки, блокирования при перегрузках и аварийной остановки.

Мнение пользователей

Насколько же востребован ПУМ-500? Отзывы владельцев однозначны в ответе на этот вопрос – машина очень нравится потребителям, о чем также свидетельствуют и высокие уровни ее продаж. В частности, очень часто можно слышать от владельцев погрузчика, что он имеет весьма неплохой, по их мнению, двигатель, потребляющий мало топлива. Кроме этого, транспортное средство без проблем заводится в холодные зимние дни. К качеству солярки агрегат неприхотлив. И самое главное, ПУМ-500 почти в два раза дешевле своих конкурентов при одинаковой цене на запчасти. Также немаловажно и то, что машину в случае поломки в большинстве случаев вполне можно отремонтировать самостоятельно, не прибегая к дорогостоящим услугам специалистов.

Что касается непосредственно управления погрузчиком, то для того, чтобы все же ездить на нем без проблем, требуются определенный навыки и опыт со стороны водителя.
