Привод ПТБ-1200 — цена, устройство, принципы работы и технические характеристики

Запасные части ТЧЗМ ›

Привод ПТБ-1200 используется для привода в движение колосникового полотна механических топок ТЧЗМ. Альтернативное название — редуктор ПТБ-1200. Имеет бесступенчатое регулирование скоростей вращения за счёт изменения числа оборотов электрического двигателя.

Содержание:

• Цена и комплектация
• Технические характеристики
• Устройство и принципы работы

Привод состоит из следующих узлов, входящих в комплект:

• червячный редуктор;
• коробка скоростей;
• наружная пара зубчатых колес;
• муфта;
• рама;
• электродвигатель.

*Поставляется в собранном виде на раме.

Цена: по запросу

Ориентировочный срок изготовления: 25 календарных дней.

Работаем со всеми транспортными компаниями в РФ.

Доставка до терминала ТК в г. Бийск — бесплатно!

Просим всегда уточнять наличие и актуальную цену у менеджеров компании!

Закажи с сайта — получи скидку!

Чтобы купить привод ПТБ-1200 — Отправьте заявку и наш специалист свяжется с вами

*Нажимая на кнопку, вы даёте согласие на обработку своих данных в соответствии с политикой конфиденциальности

Укажите ваш телефон

Спасибо за заявку! Скоро мы с Вами свяжемся.

Показатель	Значение
Номинальный Мкр на выходном валу, Н/м	12000
Передаточное число	7530
Электродвигатель, тип	АИР 90L4
Мощность, кВт	2,2
Частота вращения, об/мин	30. ..1500
Масса привода без электродвигателя, кг	930
Масса, кг	1500

Состоит из червячного редуктора, коробки скоростей, наружной пары зубчатых колёс, муфты и рамы. Червячный редуктор собирается в чугунном корпусе. На валу устанавливается червячное колесо. Вал вращается на подшипниках скольжения. Осевые нагрузки воспринимаются торцом левой или правой втулки в зависимости от направления вращения колеса. С помощью колец, установленных между колесом и втулкой, регулируется осевое положение червячного колеса. На подшипниках качения устанавливается вал червяка. Осевые нагрузки воспринимаются упорным подшипником.

Чертеж привода ПТБ-1200

1. электродвигатель;
2. муфта;
3. коробка передач;
4. наружная пара;
5. муфта предохранительная;
6. червячный редуктор;
7. рама;
8. болт фундаментный.

Наружная пара прямозубая и установлена в специальном чугунном корпусе. Зубчатое колесо наружной пары на валу червяка установлено свободно. Крутящий момент передаётся через зубчатые тарелки предохранительной муфты. Зубчатые тарелки закрепляются к зубчатому колесу и полумуфте на штифтах. Предохранительная муфта настраивается на передачу определённого крутящего момента, зависящего от размера топки. Если предохранительная муфта не сработает — могут срезаться штифты, крепящие зубчатые тарелки. Коробка скоростей привода ПТБ-1200 не имеет переключения шестерён.

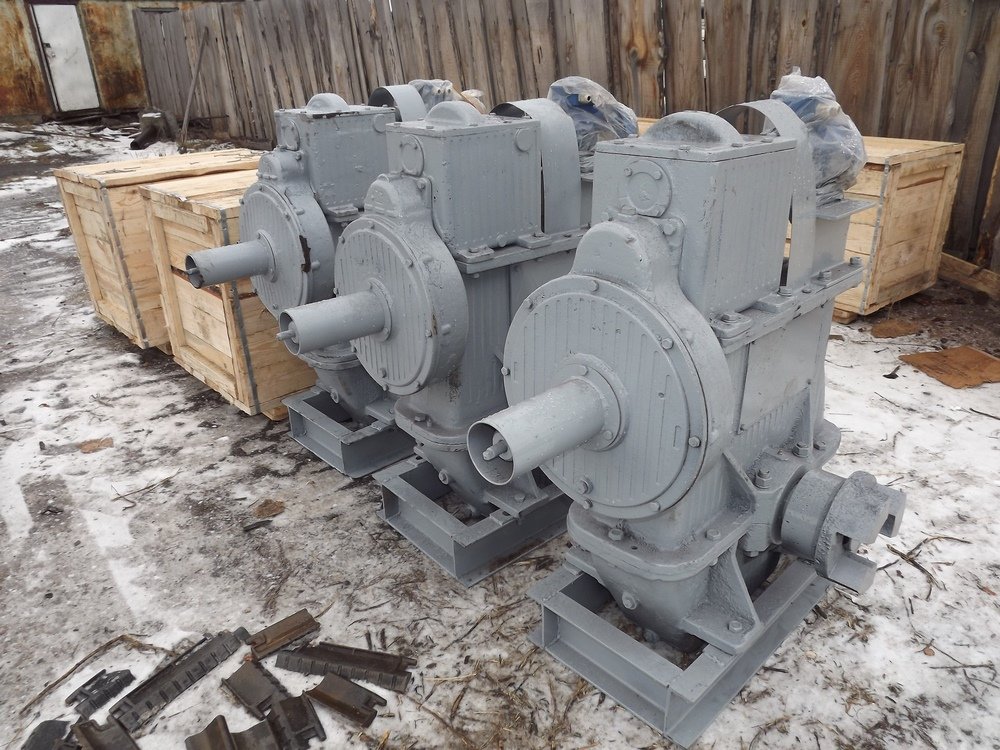

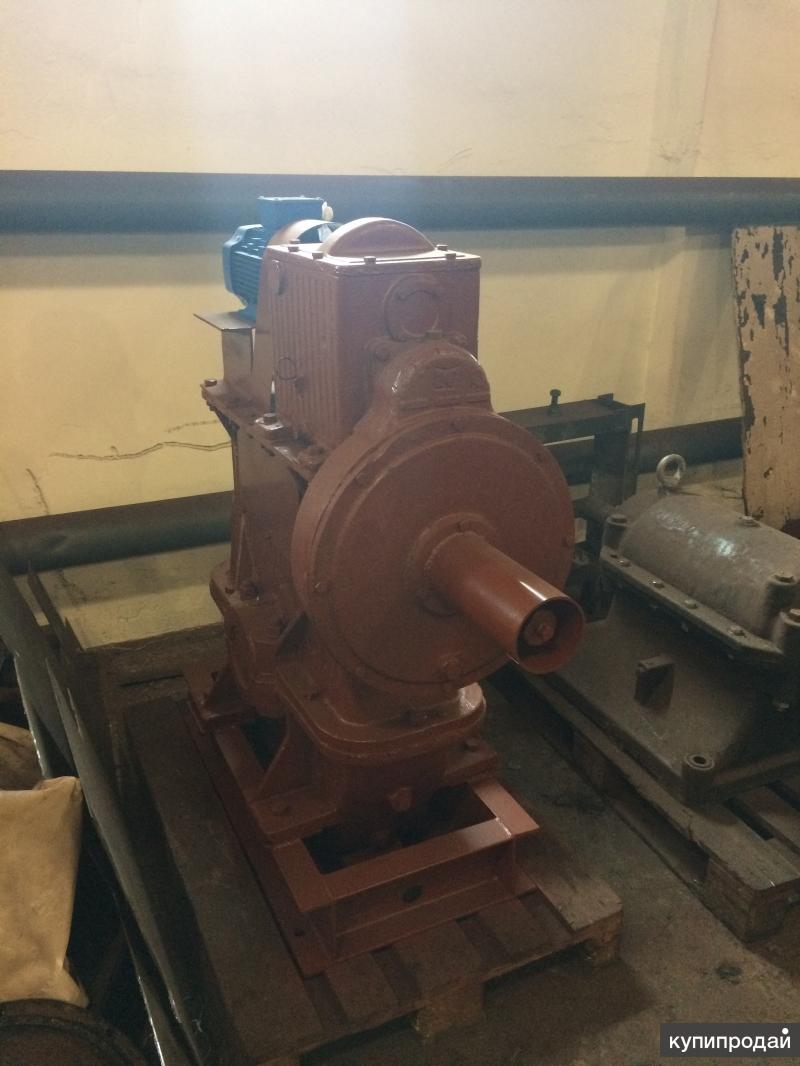

Привод ПТБ-1200

Адрес г. Барнаул, ул. Ярных, дом 49, каб.409/1

Телефон        8-800-550-57-70

E-mail        [email protected]

Главная / Каталог продукции / Топки / Привод ПТБ 1200 Привод ПТБ-1200 служит для привода в движение колосникового полотна топок. ПТБ-1200 имеет бесступенчатое регулирование скоростей вращения за счет изменения числа оборотов двигателя постоянного тока (в комплект поставки не входит). Описание Основными элементами привода топки ПТБ-1200 являются червячный редуктор, коробка передач, наружная пара зубчатых колес, муфта, рама. Червячный редуктор собран в чугунном корпусе. Червячное колесо установлено на валу, который вращается на подшипниках скольжения. Осевые нагрузки воспринимаются торцом правой или левой втулки в зависимости от направления вращения колеса. Осевое положение червячного колеса регулируется кольцами, установленными между колесом и втулкой. Вал червяка установлен на подшипниках качения. Осевые нагрузки воспринимаются упорным подшипником. Наружная пара прямозубая, установлена в специальном чугунном корпусе. Зубчатое колесо наружной пары на валу червяка установлено свободно, а крутящий момент передается через зубчатые тарелки предохранительной муфты. Зубчатые тарелки крепятся к зубчатому колесу и полумуфте на штифтах. Предохранительная муфта настраивается на передачу определенного крутящего момента, зависящего от размера топки. В случае несрабатывания предохранительной муфты могут срезаться штифты, крепящие зубчатые тарелки. Коробка передач привода ПТБ-1200 переключения шестерен не имеет. Характеристики Наименование параметра Показатель Номинальный Мкр на выходном валу, Н/м 12000 Передаточное число 7530 Электродвигатель, тип АИР 90L4     мощность, кВт 2,2     частота вращения, об/мин 30…1500 Масса привода, кг (без электродвигателя) 930 Узнать стоимость ПТБ-1200 Узнать стоимость ПТБ-1200 Информация о Вас не более: 3 Я согласен(а) на обработку моих персональных данных. : * Информация на сайте является ознакомительной.   Чтобы купить привод топки ПТБ-1200 или получить подробную информацию о продукции, выпускаемой ООО «САЭМ», свяжитесь с нашими специалистами: — по телефону  8-800-550-57-70 (звонок по России бесплатный) — по электронной почте [email protected]

PTB 1200 — Высокотемпературная переносная печь для калибровки термопар, 1200 ºC

Перейти к содержимому

Сделать запрос

• Диапазон: от 100 до 1200°C
• Более длительное погружение Глубина: 190 мм
• Вставка большого диаметра: 34 мм

• Описание
• Технические характеристики
• сопутствующие товары
• Загрузки

Описание

PTB 1200 — это высокотемпературный калибратор, предназначенный как для лабораторного, так и для полевого использования. Идеально подходит для калибровки датчиков температуры в широком диапазоне от 100 до 1200 °C. Он имеет большую эффективную глубину погружения 190 мм, что делает его пригодным для калибровки даже больших датчиков температуры.

Стандартная металлическая вставка имеет 4 кармана (отверстия) глубиной 125 мм. Керамический изолятор длиной 65 мм входит в стандартную комплектацию. Это делает общую глубину погружения 190 мм, что значительно глубже, чем у любого сопоставимого калибратора температуры на рынке. Большая глубина погружения позволяет калибровать датчики температуры большого диаметра

Технические характеристики

Диапазон температур
Температура окружающей среды	от 100°C до 1200°C
Стабильность (измерено в течение 30 минут)	± 0,15 °С
Точность
с внутренним эталонным датчиком	± 3 °С
Однородность
Осевой (от 0 до 40 мм от дна)	±1,3°C при 1000 ºC ±0,4°C при 200 ºC
Настройки дисплея
Диапазон заданных значений	Температура окружающей среды от °C до 1200 °C
Резолюция	0,01º C/F полный диапазон
Единицы	по выбору пользователя C, F
Объем калибровки
Эффективная глубина погружения	190 мм
Диаметр вставки	34 мм
Стандартная вставка	Inconell, 34 x 160 мм, с 4 отверстиями глубиной 125 мм плюс керамический изолятор 65 мм Ø 4,8 x 125 мм Ø 6,4 x 125 мм Ø 9,5 x 125 мм Ø 12,8 x 125 мм
Скорость нагрева	15 ºC/мин
Скорость охлаждения	7 ºC/мин
Общие
Компьютерный интерфейс	RS 232 в стандартной комплектации (адаптер UBS поставляется как опция) и программное обеспечение EIUK в комплекте
Проверка переключателя	Да С автоматическим протоколом размыкания и замыкания выключателя
Рампа	Да полностью программируемый
Вес	10,5 кг
Размеры	165 х 355 х 390 мм
Требуемая мощность	115 или 230 В – 50/60 Гц
Мощность	700 ВА при 230 В
Комплект поставки
Каждый PTB1200 поставляется с: кабелем питания, кабелем USB, тестовым проводом переключателя, стандартной вставкой, инструментом для извлечения вставки, прослеживаемым сертификатом калибровки и руководством по эксплуатации

• Технический паспорт

Технические идеи по измерениям для будущей передачи энергии

Кампания наружных измерений в ПТБ при взаимном сравнении всех четырех делителей 1000+ кВ; изображение: предоставлено PTB

Сети сверхвысокого напряжения передают электроэнергию более эффективно, чем существующие сети, но требуют новых методологий

Проект EMPIR «Метрология для передачи энергии будущего» (19ENG02, FutureEnergy) разрабатывает новые методы и оборудование для расширения прослеживаемых измерений для прямых сверхвысоких напряжений ток (UHV-DC) 1000 кВ и выше, который более эффективен на больших расстояниях, чем используемый в настоящее время переменный ток.

Технические детали измерительных кампаний

Для обеспечения прослеживаемости до 1200 кВ с целевой погрешностью измерения 40 мкВ/В всего было построено семь новых модулей высокого напряжения 200 кВ. Один модуль ВН увеличивает модульный делитель 1000 кВ до 1200 кВ для RISE (Швеция). Пять модулей ВН увеличивают модульный делитель 200 кВ до 1200 кВ для PTB (Германия). Один модуль ВН увеличивает модульный делитель 200 кВ до 400 кВ для TUBITAK (Турция). Два полных набора делителей постоянного тока высокого напряжения теперь доступны для калибровки с прослеживаемостью до 1200 кВ в Европе от RISE и PTB, с расширенной погрешностью измерения 20 мкВ/В для 1200 кВ.

Прослеживаемость трех типов систем UHV-DC была установлена ​​в ходе двух измерительных кампаний, одной в RISE и одной в PTB.

В рамках первой кампании в марте 2022 года в лаборатории RISE для первой калибровки были установлены три системы измерения постоянного тока высокого напряжения. Перед калибровкой высокого напряжения была проведена калибровка всех собранных компонентов системы по низкому давлению в прецизионной лаборатории, состоящей из 16 модулей высокого напряжения и шести рукавов низкого напряжения. Калибровка на 1200 кВ была выполнена в процедуре повышения с 200 кВ, 600 кВ, 800 кВ до 1200 кВ. Было проведено взаимное сравнение между двумя делителями на 1200 кВ от RISE и PTB и конфигурацией на 800 кВ, объединяющей делители от TUBITAK, VSL (Нидерланды) и VTT (Финляндия). Будет заявлена ​​расширенная погрешность измерения 20 мкВ/В для 1200 кВ.

Во время второй кампании были разработаны две новые конструкции делителей для работы сверхвысокого напряжения в постоянном токе. Первый экранированный делитель RCRC, который представляет собой два делителя в одном и один из которых экранирует другой, был спроектирован и собран компанией PTB при поддержке RISE и VTT. Были построены пять модулей делителя UHV-DC на 400 кВ для достижения 2000 кВ. Вторая конструкция представляет собой неэкранированный делитель RCR, который был разработан и откалиброван компанией RISE при поддержке PTB и VTT.
