Шайба 4-лепестковая для соед. провол. лотка (в соединении с винтом M6х20)
Главная >Электрооборудование >Материалы для монтажа >Метизы, крепёжные соединительные элементы >Шайба (плоская) >DKC (ДКС) >Шайба 4-лепестковая для соед. провол. лотка (в соединении с винтом M6х20) | CM180600 DKC (ДКС) (#280196)
Наименование | Наличие | Цена
опт с НДС |
Дата обновления |
Добавить в корзину |
Срок поставки |
---|---|---|---|---|---|
Шайба для соединения проволочного лотка (в соединении с винтом М6х20) четырехлепестковая — CM180600 | 883500 |
13.![]() |
13.09.2022 | От 1 дня | |
Шайба 4-лепестковая для соед. провол. лотка (в соединении с винтом M6х20) | CM180600 | DKC | 1050 | 13.45 р. | 13.09.2022 | От 1 дня | |
Шайба для провол. лотка M6 (верхняя) (уп.50шт) DKC CM180600 | 900 | 13.45 р. | 13.09.2022 | От 1 дня | |
… … … … … … … … ..![]() |
Условия поставки шайбы 4-лепестковой для соед. провол. лотка (в соединении с винтом M6х20) | CM180600 DKC (ДКС)
Купить шайбы 4-лепестковые для соед. провол. лотка (в соединении с винтом M6х20) | CM180600 DKC (ДКС) могут физические и юридические лица, по безналичному и наличному расчету, отгрузка производится с пункта выдачи на следующий день после поступления оплаты.
Цена шайбы 4-лепестковой для соед. провол. лотка (в соединении с винтом M6х20) | CM180600 DKC (ДКС) М6х20) четырехлепестковой зависит от общей суммы заказа, на сайте указана оптовая цена.
Доставим шайбу 4-лепестковую для соед. провол. лотка (в соединении с винтом M6х20) | CM180600 DKC (ДКС) на следующий день после оплаты, по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.
Похожие товары
Шайба кузовная M6 белая DKC (ДКС) CM120600 | 1299616 | 2.![]() | |
Шайба четырехлепестк.для соед.пров.лотка (в соед.с винт.М6х20) INOX | CM180600INOX DKC (ДКС) | 192 | 40.12 р. | |
Шайба для соединения проволочного лотка (в соединении с винтом М6х14) со специальной головкой DKC (ДКС) CM190600 | 526400 | 11.64 р. | |
Шайба для соединения провол. | 2417 | 28.32 р. | |
Шайба четырехлепестк. для соединения провол. лотка (в соединении с винтом М6х20) гор. оцинк. (уп.50шт) DKC CM180600HDZ (ДКС) | 2176 | 23.34 р. | |
Сопутствующие товары
Лоток проволочный 100х50 L3000 сталь 4мм оцинк. | 10800 | 326.32 р. | |
Лоток проволочный 150х30 L3000 сталь 4мм оцинк. DKC FC3015 (ДКС) | 241 | 351.26 р. | |
Лоток проволочный 200х100 L3000 сталь 4мм оцинк. DKC FC1020 (ДКС) | 1050 | 609.60 р. | |
Лоток проволочный 150х80 L3000 сталь 4мм оцинк. | 498 | 417.14 р. | |
Лоток проволочный 100х80 L3000 сталь 4мм оцинк. DKC FC8010 (ДКС) | 2850 | 387.48 р. | |
Шайбы прямоугольные в Иркутске: 397-товаров: бесплатная доставка, скидка-29% [перейти]
Партнерская программаПомощь
Иркутск
Каталог
Каталог Товаров
Одежда и обувь
Одежда и обувь
Стройматериалы
Стройматериалы
Здоровье и красота
Здоровье и красота
Текстиль и кожа
Текстиль и кожа
Детские товары
Детские товары
Продукты и напитки
Продукты и напитки
Электротехника
Электротехника
Дом и сад
Дом и сад
Промышленность
Промышленность
Мебель и интерьер
Мебель и интерьер
Вода, газ и тепло
Вода, газ и тепло
Все категории
ВходИзбранное

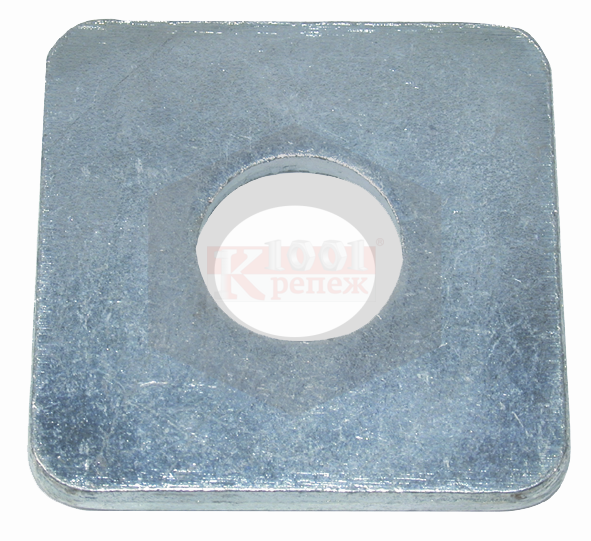

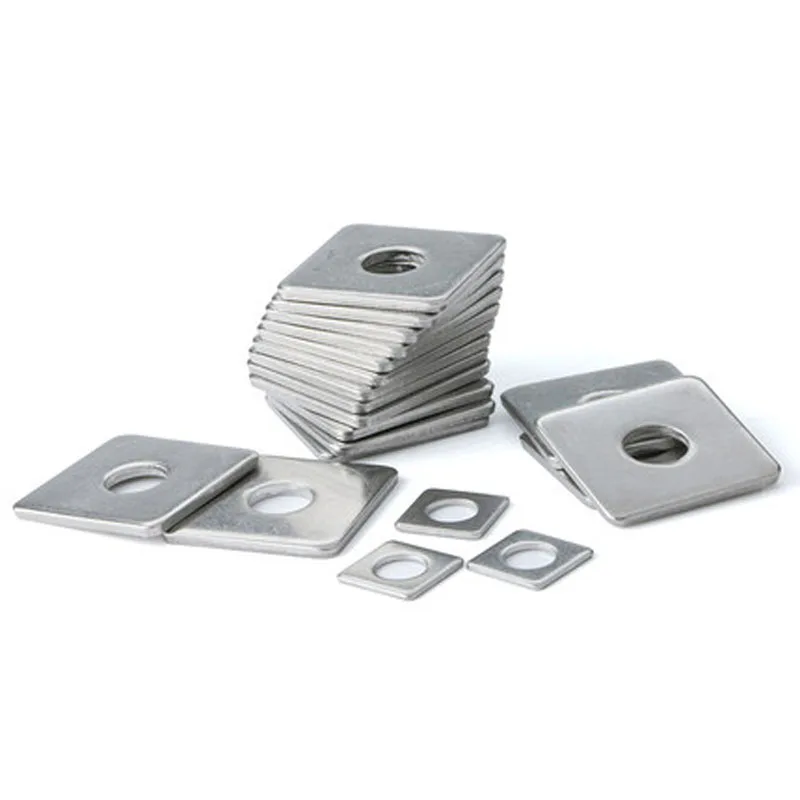

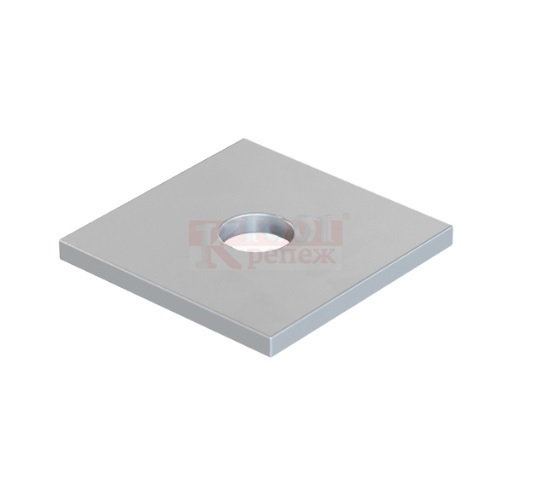

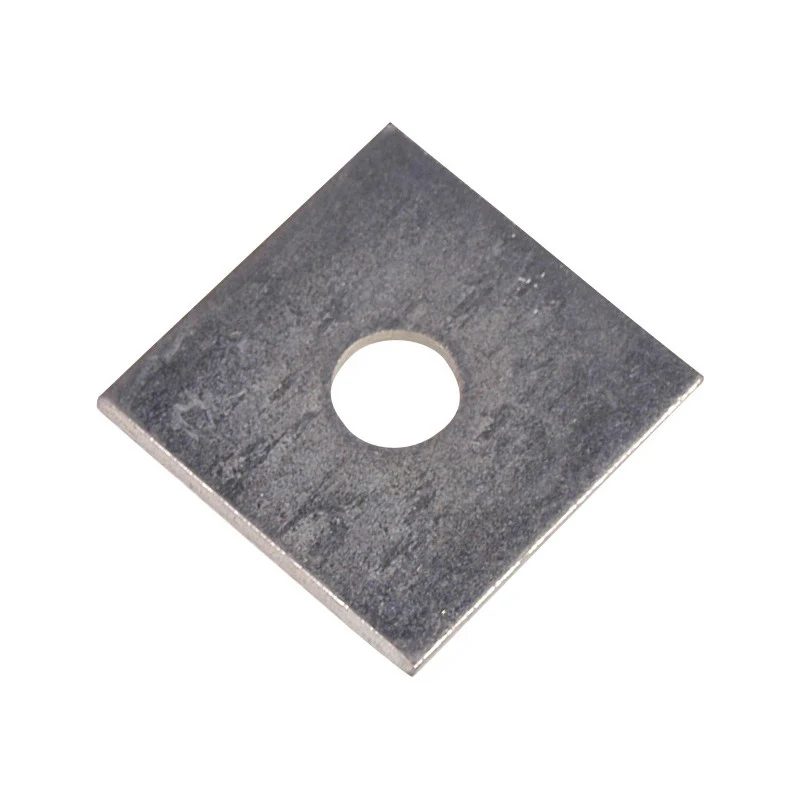

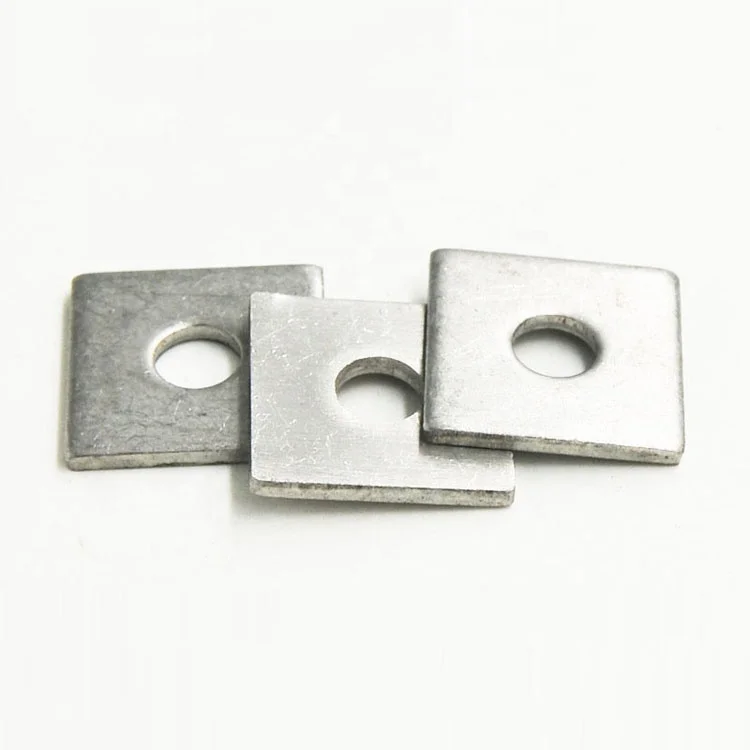

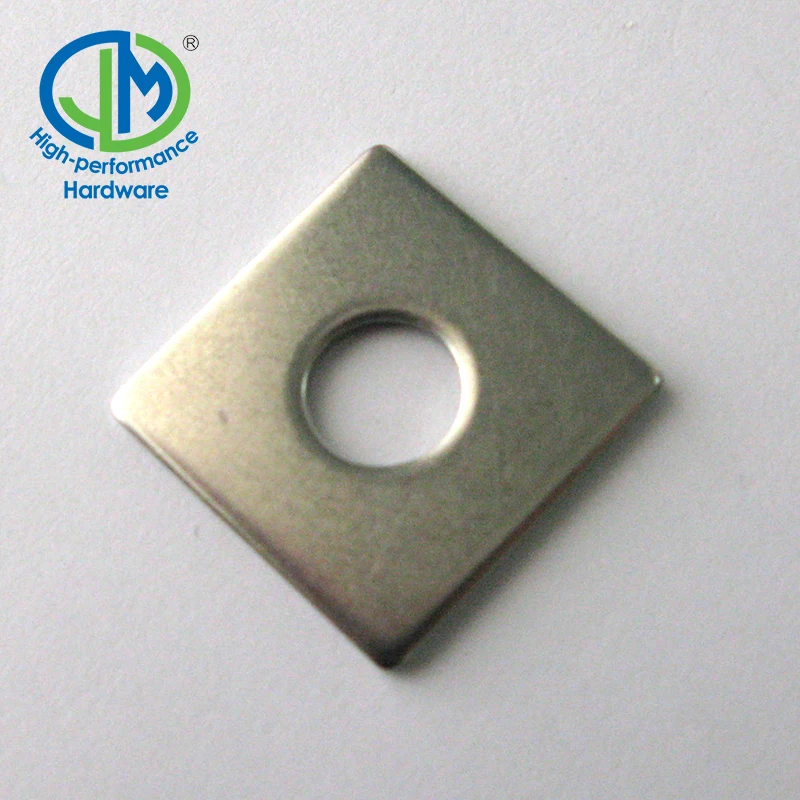

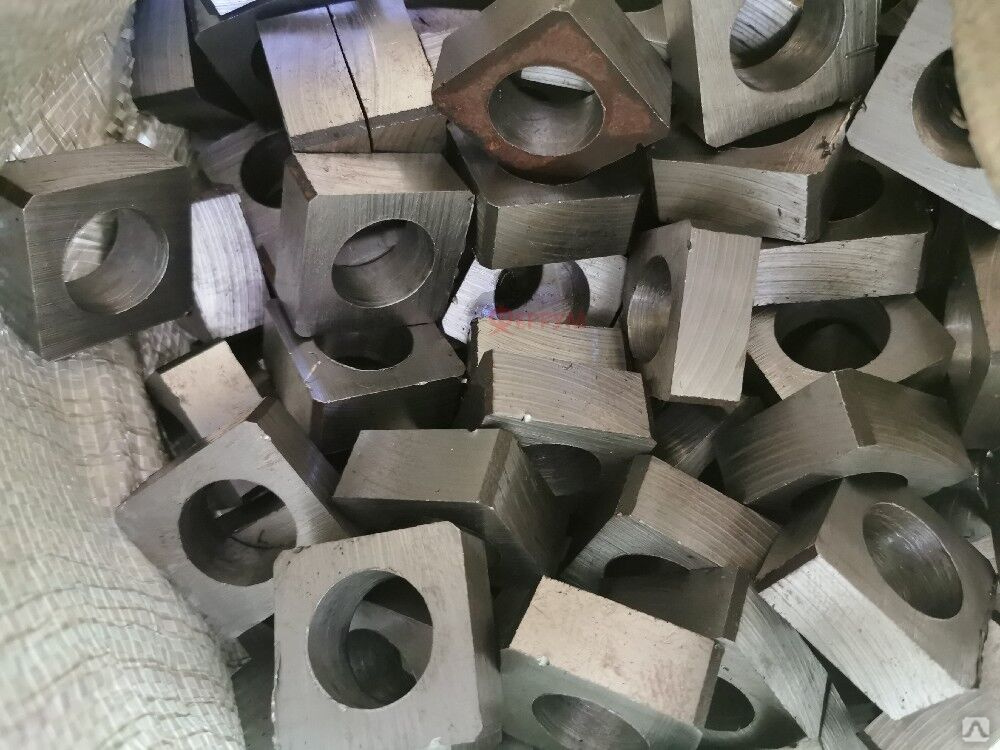

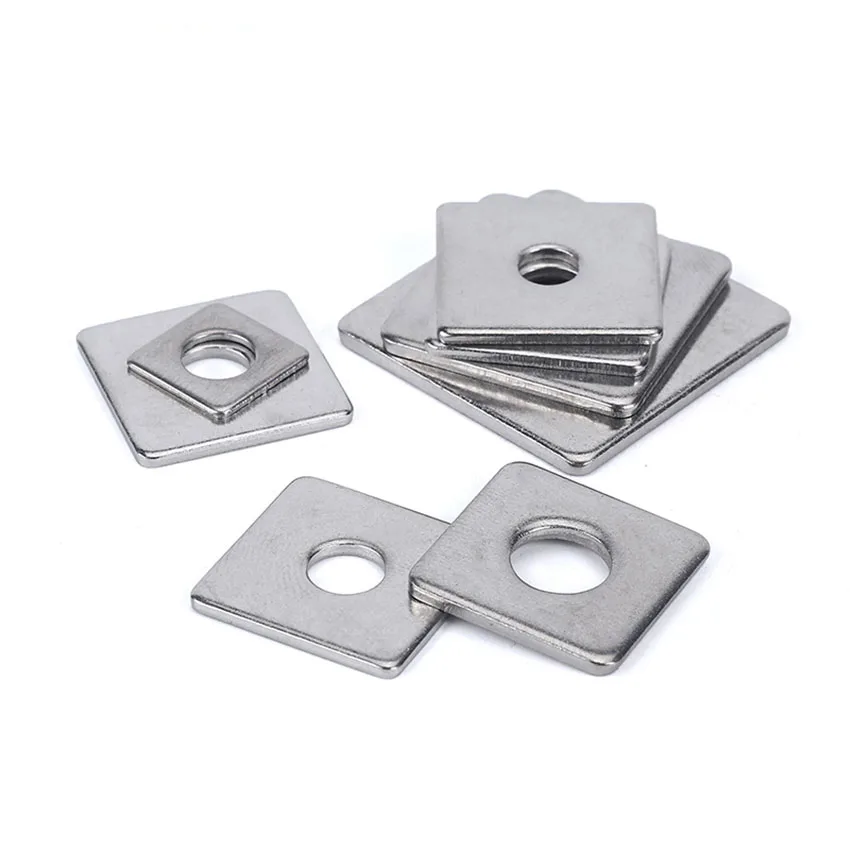

Шайбы прямоугольные
regmarkets.ru/listpreview/idata2/b0/30/b030bd2df62d0512f4ccc26dcfa02579.jpg»>Силиконовая шайба уплотнитель прямоугольного сечения Тип: Заглушка для ванны, Сантехническая нить,
В МАГАЗИНЕще цены и похожие товары
Скатерть прямоугольная JoyArty «Обработка шайбы» из оксфорда, 120×145 см
В МАГАЗИНЕще цены и похожие товары
mds.yandex.net/get-mpic/5232651/img_id2402954737669174163.jpeg/300×300″>Шайба прямоугольная 10х14х1 мм для пилы циркулярной (дисковой) ИНТЕРСКОЛ ДП-165/1200 Тип: шайба,
ПОДРОБНЕЕЕще цены и похожие товары
mds.yandex.net/get-mpic/5296089/img_id1792641794290907229.jpeg/300×300″> jpeg/300×300″>Шайба кузовная DIN 9021, 16 мм, цинк, 2 шт. 4748050 Шайба кузовная DIN 9021, 16 мм, цинк, 2 шт.
ПОДРОБНЕЕЕще цены и похожие товары
net/get-mpic/5232651/img_id2402954737669174163.jpeg/300×300″> jpeg/300×300″> mds.yandex.net/get-mpic/5297750/img_id6795594812886850997.jpeg/300×300″>2 страница из 6
Шайбы 8, 10, 12, 16, 20. Стандарты. Особенности применения
Резьбовой крепеж — болты, гайки, шайбы, шпильки — выпускается в большом разнообразии диаметров, однако наиболее популярными являются 8, 10, 12, 16, 20 мм. Метизы такой размерности широко применяются как быту, так и во всех отраслях народного хозяйства. Увеличенные и обычные плоские шайбы 8, 10, 12, 16, 20 мм предназначены для комплектации болтов и гаек соответствующего диаметра. Поставляемые в комплекте болт, гайка и шайба называют болтокомплектом.
Диаметр шайбы, который указывается в стандартах, запросах на покупку крепежа, соответствует наружному диаметру болта, винта, шпильки. Фактический диаметр внутреннего отверстия метиза, в зависимости от класса точности и размера на 0,1мм — 4,0мм больше.
Ниже обзор по крепежным шайбам диаметром 8, 10, 12, 16, 20 мм.
Шайбы 8
Шайбы для резьбовых деталей с наружной резьбой 8 мм выпускают по стандартам:
-

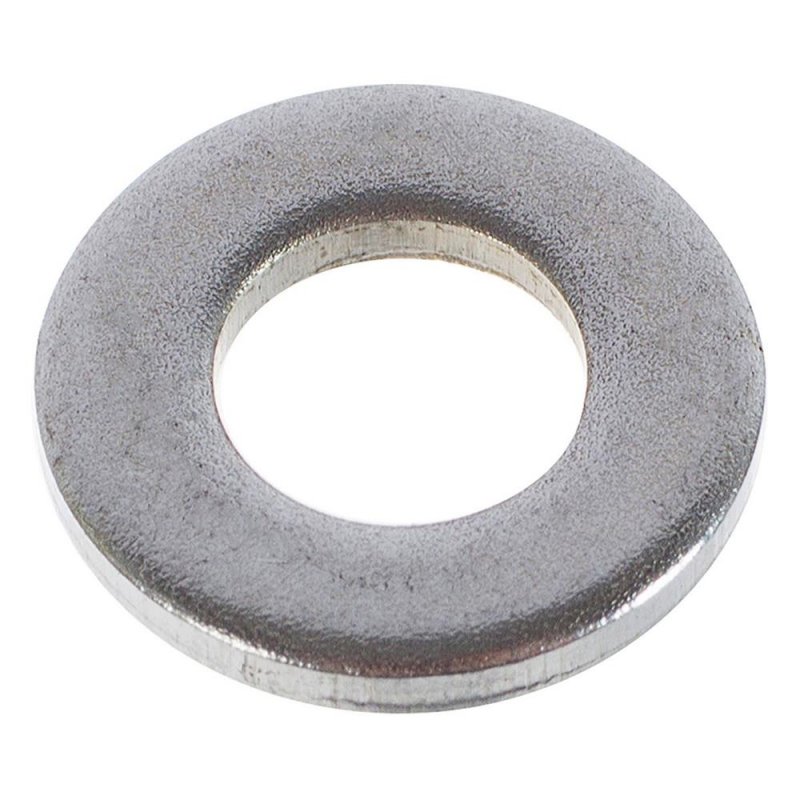

ГОСТ 11371, DIN 125 — плоские обычные
-
ГОСТ 6958, DIN 9021 — плоские увеличенные
-
ГОСТ 10463, DIN 6798А — стопорные с зубом
-
DIN 127 — пружинные прямоугольного сечения
-
ГОСТ ГОСТ 6402, DIN 7980 — пружинные квадратного сечения
Шайба 8 применяется для комплектации болтов, винтов, шпилек с диаметром наружной резьбы 8 мм.
Шайбы 10
Производство шайб 10 регламентируется следующими стандартами:
-
ГОСТ 11371, DIN 125 — плоские обычные
-
ГОСТ 6958, DIN 9021 — плоские увеличенные
-
ГОСТ 10463, DIN 6798А — стопорные с зубом
-
DIN 127 — пружинные прямоугольного сечения
-
ГОСТ ГОСТ 6402, DIN 7980 — пружинные квадратного сечения
Крепеж — болты, винты, шпильки, гайки — М10 ввиду оптимального соотношения цены, размеров и прочностных характеристик является высоко востребованным во всех отраслях народного хозяйства, в промышленности и в быту. Шайбы 10, которыми комплектуется такой крепеж, имеют внутренний диаметр отверстия для класса точности А 10,5 мм, класса точности С — 11,0 мм. Уникальность данного размерного ряда также заключается в том, что специальными фигурными шайбами 10 комплектуются норийные болты. Крепеж имеет узкую специализацию и предназначен для крепления ковшей к резиновой транспортерной ленте. Применяется на элеваторах, пищевых, горнодобывающих, химических предприятиях.
Шайбы 12
Выпуск шайб 12 нормируется следующими нормативными документами:
-
ГОСТ 11371, DIN 125 — плоские обычные
-
ГОСТ 6958, DIN 9021 — плоские увеличенные
-
ГОСТ 10463, DIN 6798А — стопорные с зубом
-
DIN 127 — пружинные прямоугольного сечения
-
ГОСТ ГОСТ 6402, DIN 7980 — пружинные квадратного сечения
Шайбы 12 предназначены для комплектации резьбового крепежа М12 — болтов, шпилек, винтов, гаек. Внутренний диаметр обычных и увеличенных плоских шайб по классу точности А — 13,0 мм, классу точности С — 13,5. Пружинные и плоские шайбы 12 в комплекте со шпильками и болтами часто применяются в инженерных системах, при сборке фланцевых соединений.
Шайбы 16
Шайбы 16 производятся по отечественным и немецким стандартам:
-
ГОСТ 11371, DIN 125 — плоские обычные
-
ГОСТ 6958, DIN 9021 — плоские увеличенные
-
ГОСТ 10463, DIN 6798А — стопорные с зубом
-
DIN 127 — пружинные прямоугольного сечения
-
ГОСТ ГОСТ 6402, DIN 7980 — пружинные квадратного сечения
-
ГОСТ Р 52646 — высокопрочные
Отличительная особенность метизных изделий диаметром 16 мм — с этого размера начинается высокопрочный крепеж в соответствии с ГОСТ Р 52646. Болты, гайки, шайбы высокопрочные в соответствии с ГОСТ Р 52646-52646 применяются для сборки металлоконструкций. Шайбы 16 и других типоразмеров в соответствии с ГОСТ Р 52646 отличаются высокой твердостью (35-45 ед. HRC), подвергаются закалке и отпуску.
Шайбы 20
Шайбы 20 выпускаются по стандартам:
-
ГОСТ 11371, DIN 125 — плоские обычные
-
ГОСТ 6958, DIN 9021 — плоские увеличенные
-
ГОСТ 10463, DIN 6798А — стопорные с зубом
-
DIN 127 — пружинные прямоугольного сечения
-
ГОСТ ГОСТ 6402, DIN 7980 — пружинные квадратного сечения
-
ГОСТ Р 52646 — высокопрочные
Распространенный крепеж при достаточно высоких нагрузках — шайбы 20 мм. Такие метизы больше используются для комплектации болтов, гаек, шпилек при решении серьезных задач. Гроверы, увеличенные и плоские шайбы особо востребованы в строительстве, тяжелом машиностроении, автомобилестроении, при сборке промышленного оборудования. Внутренний диаметр шайб 20 для класса точности А составляет 21 мм, класса точности С — 22 мм. Высокопрочные шайбы 20 по ГОСТ Р 52646 применяются в болтокомплектах для сборки строительных металлоконструкций.
Компания Машкрепеж — крупный оптовый поставщик крепежных изделий в РФ. Постоянно в наличии большой выбор пружинных, плоских, увеличенных, стопорных шайб в том числе диаметром 8, 10, 12, 16, 20 мм.
Please enable JavaScript to view the comments powered by Disqus.comments powered by Disqus

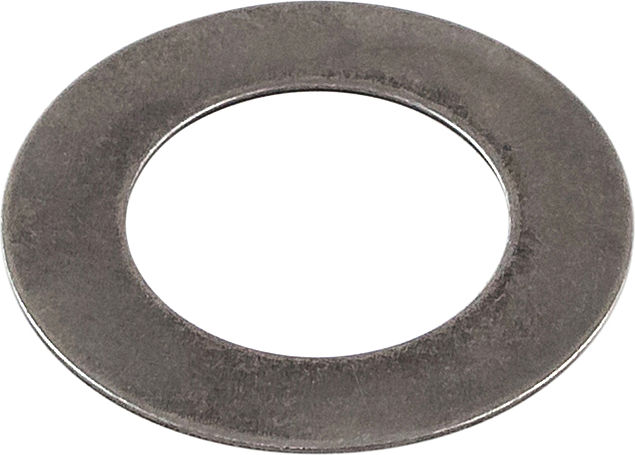

Шайба плоская пружинная форма В – волнистая, DIN 137 B
Крепеж
Остались вопросы?
Свяжитесь с нами!
Главная » Крепеж » Шайбы » Пружинные » Шайба плоская пружинная форма В – волнистая
DIN 137 B
Материал: нержавеющая сталь: А1, A4; сталь
Покрытие: без покрытия, оцинковка
Диаметр: М3, М3. 5, М4, М5, М6, М7, М8, М10, М12, М14, М16, М18, М20, М22, М24, М27, М30, М33
*Продажа оптом и в розницу.
Цена по запросу
Размер: | М3М3.5М4М5М6М7М8М10М12М14М16М18М20М22М24М27М30М33 |
Для резьбы | d1 | d2 | s | h | Штук в упаковке |
---|---|---|---|---|---|
М3 | 3.2 | 8 | 1.6 | 0.5 | 1000 |
М3.5 | 3.7 | 8 | 1.8 | 0.5 | 1000 |
М4 |
4.![]() |
9 | 2 | 0.5 | 1000 |
М5 | 5.3 | 11 | 2.2 | 0.5 | 1000 |
М6 | 6.4 | 12 | 2.6 | 0.5 | 500 |
М7 | 7.4 | 14 | 3 | 0.8 | 500 |
М8 | 8.4 | 15 | 3 | 0.8 | 500 |
М10 | 10.5 | 21 |
4.![]() |
1 | 500 |
М12 | 13 | 24 | 5 | 1.2 | 500 |
М14 | 15 | 28 | 6 | 1.6 | 200 |
М16 | 17 | 30 | 6.4 | 1.6 | 200 |
М18 | 19 | 34 | 6.6 | 1.6 | 200 |
М20 | 21 | 36 | 7.4 | 1.6 | 200 |
М22 | 23 | 40 |
7.![]() |
1.8 | 100 |
М24 | 25 | 44 | 8.2 | 1.8 | 100 |
М27 | 28 | 50 | 9.4 | 2 | 100 |
М30 | 31 | 56 | 10 | 2.2 | 100 |
М33 | 34 | 60 | 10.6 | 2.2 | 50 |
Описание и назначение плоской пружинной шайбы
Гровер – небольшая деталь из металла, используемая в разнообразных механизмах и машинах, сделанная в форме разрезанного круга. Шайба плоская пружинная изготавливается из нержавеющей или закаленной стали прямоугольного сечения.
Шайба плоская пружинная — выбор есть!
Компания «Крепежи и метизы» представляет вашему вниманию качественные пружинные плоские шайбы в большом ассортименте и по удобным стоимостям.
Наиболее популярным выбором покупателей являются такие шайбы:
- Плоские – увеличивают поверхность касания фиксатора и повышения его надежности.
- Регулировочные – создают клиренс меж двумя деталями изделия.
- Пружинные тарельчатые — создают демпфирующие соединения за счет размещения шайб друг на друга.
- Пружинные – устанавливаются между конструкцией и болтом для большей фиксации крепежа.
- Стопорные – улучшают фиксацию деталей тяг, рычагов и вращающихся механизмов.
-
Быстросъемные – монтируются в блоках шестерен и характерны высокой стойкостью к износам и механической крепостью.
- Упорные – исполняют роль стопора, который блокирует развинчивание соединений на изделиях, которые работают в условиях больших вибраций.
Купите крепежи по выгодной цене уже сейчас!
Похожая продукция
Шайба медная в наличии на складе в Краснодаре по низким ценам, звоните 8 (861) 944-60-08
Подбор по параметрам
1 Р | 1 | 1 Р | ГОСТ 11371-78, М1, для крепежных деталей | 1 Р | ||
7 Р | 7 | 7 Р | ГОСТ 6958-78, М1, увеличенная | 7 Р | ||
2 Р | 1 | 2 Р | ГОСТ 10450-78, М1, уменьшенная | 2 Р | ||
11 Р | 6 | 11 Р | ГОСТ 10906-78, М1, косая | 11 Р | ||
4 Р | 2 | 4 Р | ГОСТ 11371-78, М1, для крепежных деталей | 4 Р | ||
6 Р | 3 | 6 Р | ГОСТ 11371-78, М1, для крепежных деталей | 6 Р | ||
7 Р | 4 | 7 Р | ГОСТ 11371-78, М1, для крепежных деталей | 7 Р | ||
8 Р | 5 | 8 Р | ГОСТ 11371-78, М1, для крепежных деталей | 8 Р | ||
9 Р | 6 | 9 Р | ГОСТ 11371-78, М1, для крепежных деталей | 9 Р | ||
10 Р | 8 | 10 Р | ГОСТ 11371-78, М1, для крепежных деталей | 10 Р | ||
11 Р | 10 | 11 Р | ГОСТ 11371-78, М1, для крепежных деталей | 11 Р | ||
11 Р | 12 | 11 Р | ГОСТ 11371-78, М1, для крепежных деталей | 11 Р | ||
12 Р | 14 | 12 Р | ГОСТ 11371-78, М1, для крепежных деталей | 12 Р | ||
13 Р | 16 | 13 Р | ГОСТ 11371-78, М1, для крепежных деталей | 13 Р | ||
14 Р | 18 | 14 Р | ГОСТ 11371-78, М1, для крепежных деталей | 14 Р | ||
15 Р | 20 | 15 Р | ГОСТ 11371-78, М1, для крепежных деталей | 15 Р | ||
15 Р | 22 | 15 Р | ГОСТ 11371-78, М1, для крепежных деталей | 15 Р | ||
16 Р | 24 | 16 Р | ГОСТ 11371-78, М1, для крепежных деталей | 16 Р | ||
17 Р | 27 | 17 Р | ГОСТ 11371-78, М1, для крепежных деталей | 17 Р | ||
18 Р | 30 | 18 Р | ГОСТ 11371-78, М1, для крепежных деталей | 18 Р |
Показать ещё 20 из 241
Гровер шайба пружинная ГОСТ 6402-70
Пружинные шайбы ГОСТ 6402-70 для болтов, винтов и шпилек имеют диаметр резьбы от 2 до 48 мм.
Шайба пружинная изготавливается из проволоки по ГОСТ 11850-72 или по другой нормативно-технической документации из стали марок 65Г, 70 и 3Х13.
Допускается изготовление пружинных шайб из бронзы марки БрКМц3-1 по ГОСТ 18175-78 или других цветных сплавов.
Шайба пружинная (гровер шайба ГОСТ 6402) изготовляется четырех типов:
- Н — нормальная с квадратным поперечным сечением;
- Т — тяжелая с квадратным поперечным сечением;
- ОТ — особо тяжелая с квадратным поперечным сечением;
- Л — легкая с прямоугольным поперечным сечением.
Гровер шайба ГОСТ 6402 должна соответствовать конструкции и основным размерам, указанным на чертеже и в таблице (размеры в мм).
Номина льный диаметр резьбы болта, винта, шпильки | d | Типы шайб | k, (для шайб типа Л и Н), не более | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Легкие шайбы (Л) | Нормальные шайбы (Н) | Тяжелые шайбы (Т) | Особо тяжелые шайбы (ОТ) | ||||||||||
b | s | b=s | b=s | b=s | |||||||||
Номин.![]() | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | ||
2 | 2,1 | +0,25 | 0,8 | ±0,08 | 0,5 | ±0,07 | 0,5 | ±0,07 | 0,6 | ±0,07 | — | — | — |
2,5 | 2,6 | 0,8 | 0,6 | 0,6 | 0,8 | ±0,08 | |||||||
3 | 3,1 | +0,30 | 1,0 | ±0,125 | (0,6) | 0,8 | ±0,08 | 1,0 | ±0,125 | ||||
0,8 | ±0,08 | ||||||||||||
3,5 | 3,6 | 1,0 | 0,8 | 1,0 | ±0,125 | — | 0,15 | ||||||
4 | 4,1 | 1,2 | 0,8 | 1,0 | 1,4 | ||||||||
(1,4) | (1,0) | ±0,125 | (1,2) | ||||||||||
5 | 5,1 | 1,2 | 1,0 | 1,2 | 1,6 | ||||||||
(1,6) | (1,2) | (1,4) | |||||||||||
6 | 6,1 | +0,58 | 1,6 | 1,2 | 1,4 | 2,0 | 0,2 | ||||||
(2,0) | (1,4) | (1,6) | |||||||||||
7 | 7,2 | 2,0 | 1,6 | 2,0 | — | ||||||||
8 | 8,2 | 2,0 | 1,6 | 2,0 | 2,5 | 0,3 | |||||||
(2,5) | |||||||||||||
10 | 10,2 | +0,70 | 2,5 | 2,0 | 2,5 | 3,0 | 3,5 | ±0,24 | |||||
(3,0) | |||||||||||||
12 | 12,2 | 3,5 | ±0,15 | 2,5 | 3,0 | 3,5 | ±0,24 | 4,0 | 0,4 | ||||
14 | 14,2 | 4,0 | 3,0 | 3,2 | ±0,15 | 4,0 | ±0,24 | 4,5 | ±0,24 | 0,4 | |||
(3,5) | |||||||||||||
16 | 16,3 | 4,5 | 3,2 | ±0,15 | 3,5 | 4,5 | 5,0 | ||||||
(4,0) | |||||||||||||
18 | 18,3 | +0,84 | 5,0 | 3,5 | 4,0 | 5,0 | 5,5 | ||||||
(4,5) | |||||||||||||
20 | 20,5 | 5,5 | (4,0) | 4,5 | 5,5 | 6,0 | |||||||
(5,0) | |||||||||||||
22 | 22,5 | 6,0 | 4,5 | 5,0 | 6,0 | 7,0 | ±0,29 | ||||||
(5,5) | |||||||||||||
24 | 24,5 | 6,5 | ±0,18 | 4,8 | 5,5 | 7,0 | ±0,29 | 8,0 | ±0,29 | 0,5 | |||
(7,0) | (5,0) | (6,0) | |||||||||||
27 | 27,5 | 7,0 | 5,5 | 6,0 | 8,0 | 9,0 | |||||||
(8,0) | (7,0) | ±0,18 | |||||||||||
30 | 30,5 | +1,00 | 8,0 | 6,0 | 6,5 | 9,0 | 10,0 | 0,8 | |||||
(9,0) | (8,0) | ||||||||||||
33 | 33,5 | 10,0 | 6,0 | 7,0 | — | — | |||||||
36 | 36,5 | 10,0 | 6,0 | 8,0 | 10,0 | 12,0 | ±0,35 | ||||||
(9,0) | |||||||||||||
39 | 39,5 | 10,0 | 6,0 | 8,5 | — | — | — | ||||||
42 | 42,5 | 12,0 | ±0,215 | 7,0 | ±0,18 | 9,0 | 12,0 | ±0,35 | |||||
(10,0) | |||||||||||||
45 | 45,5 | 12,0 | 7,0 | 9,5 | — | — | |||||||
48 | 48,5 | 12,0 | 7,0 | 10,0 | |||||||||
(12,0) | ±0,215 |
Примечания:
1. Допускается увеличение размера s в пределах 10 % от номинального размера.
2. Шайба пружинная с размерами, заключенными в скобки, допускается применять до 01.01.85 и в их условном обозначении должна указываться буква «у».
Примеры условных обозначений:
Гровер шайба ГОСТ 6402 исполнения 1 для болта, винта, шпильки диаметром 8 мм:
шайба пружинная нормальная из стали марки 3Х13 без покрытия:
Шайба 8 3Х13 ГОСТ 6402-70
гровер шайба легкая из стали марки 65Г с кадмиевым покрытием толщиной 9 мкм хроматированным:
Шайба 8Л 65Г 029 ГОСТ 6402-70
гровер шайба легкая, исполнения 2, с размерами, заключенными в скобки:
Шайба 2У 8Л 65Г 029 ГОСТ 6402-70
Гровер шайба изготовляется без покрытия или с покрытиями. Виды покрытий, их условные обозначения и толщины — по нормативно-технической документации. Шайба ГОСТ 6402 с металлическим покрытием, нанесенным способом катодного восстановления, подвергается обезводораживанию.
Мы наработали огромный опыт в организации поставок метизной продукции любой сложности и комплектации. Наша компания поставляет продукцию во все регионы России, включая Москву и Московскую область, Санкт-Петербург и Ленинградскую область, Тулу, Калугу, Брянск, Липецк, Курск, Белгород, Воронеж, Ростов, Рязань и другие.
