Неопытные автолюбители при покупке нового аккумулятора сосредотачивают внимание на рабочих параметрах – размерах, емкости и напряжении. При этом забывают еще об одной важной характеристике – полярность. У водителей этот термин не связан с физикой, это конструктивная особенность АКБ. Если вовремя не заметить, что «+» и «-» находятся не на своих местах, то могут возникнуть проблемы с тем, что провода не дотянуться. Но если и дальше не заметить свою оплошность, то это может привести к более страшным последствиям.
Прямая полярность
Такие АКБ были придуманы в советские времена. Тогда были только отечественные машины, поэтому, когда плюсовой выход слева, а минусовой – справа, по сути, являлось безальтернативной нормой. Когда появились иномарки, с иным расположением выходов, то «родная» для водителей конструкция батареи получила название «прямая полярность».
Данное положение «+» и «-» используется и на современных отечественных машинах, а также на авто, произведенных в постсоветских странах.
Обратная полярность
Понятия прямая и обратная полярность аккумулятора появились с приходом на просторы современно СНГ машин с дальнего зарубежья. В них минусовая клемма находится слева, а плюсовая – справа. Такое расположение можно назвать европейским.
Аккумулятор прямой полярности и обратной разницы принципиальной не имеют. Нельзя сказать, что та или иная схема лучше. Различия заключаются только в посадочном месте.
Как определить полярность
Чтобы не рисковать, следует знать, в чем разница обратной и прямой полярности. Если вы не видите батарею (например, покупаете через интернет), то распознать расположение клемм, можно по маркировке:
- Обратная – «R» и «0», а также «о.п.», европейское расположение контактов;
- Прямая – «L» и «1», а также «п.п.», российский или азиатский вариант АКБ.
Кроме того, есть пометки и на самих клеммах. На положительной – «+»,»POS» и «P», на отрицательной – «-«,»NEG» и «N». Кроме этого плюс от минуса можно определить по диаметру токовыводов. В первом случае он будет больший.
Проблема в том, что не каждый производитель правильно маркируют свою продукцию, более того, иногда вообще нет никаких опознавательных знаков. Ситуация усугубляется, когда еще и продавец не имеет должных знаний в данной теме. Чтобы не допускать лишних трат и не рисковать своей машиной, необходимо правильно выбирать, где на корпусе находится «+» и «-«. Лучше отказаться от покупки устройств у неизвестных производителей.
Что будет, если перепутать полярность
Если сразу понять, что полярность была перепутана и отключить плюсовую клемму, то можно избежать негативных последствий. Самое страшное, что может случиться при неправильном подключении клемм – возгорание. Также возможны такие негативные последствия:
- Сгорит предохранитель, кабель или реле;
- Испортится диодный мост на генераторе;
- Сломается ЭБУ или сигнализация.
Выход из строя предохранителей – это можно сказать легкий испуг. По сути, они там для этого и стоят, чтобы в подходящий момент брать удар на себя. Впоследствии придется заменить «копеечный» предохранитель.
При неправильном подключении бортовой цепи на генератор будет поступать электричество. А это устройство рассчитано на отдачу тока, но не наоборот. Испортиться может и сама АКБ. Ситуацию могут спасти предохранители и реле.
Еще больше проблем принесет поломка электронного блока управления двигателем. Он имеет внутреннюю защиту, тем не менее, очень восприимчив к неправильному подключению. Если система предохранителей не успеет сработать, то придется менять ЭБУ, что будет очень дорого.
Потребители, входящие в электросеть (например, аудиосистема) имеют свою встроенную защиту от неправильного подключения полюсов. В их электросхеме предусмотрены защитные элементы.
На самом деле прямая и обратная полярность отличия имеет, пусть и не самые очевидные. Чтобы определить с какой стороны находится плюс, а с какой минус, следует проявить хоть немного внимательности.
Положительный выход более толстый, он промаркирован значком «+», а также можно увидеть буквы «POS» или «P». На прямую полярность указывает обозначения «п.п.» или «L» и «1». Если на наклейке написано «R» и «0» или «о.п.».
Ждем Вас за покупками!
Сайт использует файлы Cookie (куки-файлы)
Продолжая использовать сайт Вы соглашаетесь на сбор данных о Вашем посещении сайта.
Что такое прямая и обратная полярность аккумулятора
Статьи 31 Января, 2017
Данная статья написана в помощь новичкам, которые еще плохо разбираются в автомобилях и тем более в их электрических элементах. Дело в том. Что купив аккумуляторную батарею с неправильной полярностью, и невнимательно подсоединив клеммы, можно спалить большую часть электроники с главными «мозгами», или послужить начавшемуся пожару.
Поэтому, всем начинающим автовладельцам будет полезно изучить данную информацию. И не потратить зря свои деньги при покупке нового аккумулятора, и не стать причиной возгорания.
Что такое полярность на аккумуляторной батареи
Полярность на аккумуляторе — это расположение клемм аккумулятора относительно друг друга. На сегодняшний день, большинство аккумуляторов выпускаются в одинаковом формате всеми производителями. Но из-за разницы в развитии автомобилестроения, сейчас одинаково пользуются спросом аккумуляторы с прямой и обратной полярностью.
Стоит отметить, что различные автопроизводители и производители аккумуляторов пытались создать новые стандарты, но они не получили большого развития и перестали выпускаться.
Так что, выбор остался только между батареями с клеммами, поменянными местами. То есть, на одних автомобилях устанавливается аккумулятор на которой плюсовая клемма находится справа, на другие устанавливается аккумулятор с плюсовой клеммой находящейся слева. Именно так различаются современные стандарты.
Прямая полярность аккумулятора
Аккумуляторная батарея с прямой полярностью — это разработка отечественного автопрома.
Поэтому, в большинстве случаев устанавливается именно на отечественных автомобилях. Такие батареи установлены на моделях от ВАЗ 2101 до Lada Vesta.

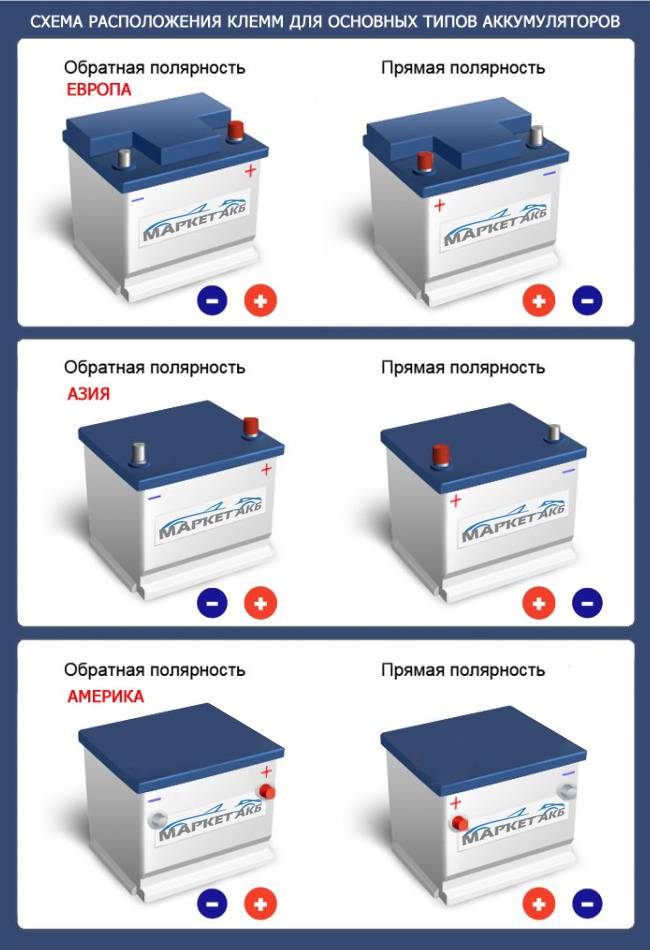

Распознать его очень просто. Если поставить аккумулятор этикеткой к себе и посмотреть на полюса клемм, то плюсовая должна находиться по левую руку. Для большего понимания можно посмотреть на схему такого аккумулятора.
Обратная полярность аккумулятора
Обратная полярность батареи используется на зарубежных автомобилях (тоже есть исключения, но большинство). В ней отличается расположение клемм на противоположное. То есть. Если поставить аккумулятор этикеткой к себе, то плюсовая клемма окажется по правую руку.
Отличия аккумуляторных батарей
Тут находится самая главная загвоздка, дело в том, что аккумуляторы ничем не отличаются, кроме расположения плюсовых и минусовых клемм. Корпус, цвет, этикетка, банки и емкость полностью совпадают, а вот клеммы различаются.
Поэтому, перед тем как приобретать новый аккумулятор, стоит внимательно изучить свой и затем отправляться за покупкой.
Не стоит надеяться, что Вы опытный водитель и не перепутаете. Не только новички совершают такие ошибки. Даже опытный водитель способен перепутать тип аккумулятора и купить ненужный, если будет делать покупку спонтанно или спешить.
Если Вы не уверенны в том, какой аккумулятор нужен для вашего автомобиля, то стоит поинтересоваться у консультанта. Обычно в специализированных магазинах присутствуют каталоги автомобилей, в которых указан тип полярности. В таком случае, вы исключите возможность ошибки и приобретете правильную деталь.
Можно ли устанавливать аккумулятор другой полярности
Прежде всего, стоит опять предупредить, что короткое замыкание или перепутанные полюса, могут привести к серьезным поломкам электроники автомобиля и даже к пожару. Так что, необходимо относится к замене батареи очень аккуратно, во избежания различных неприятностей.
Но в том случае, если Вы уже приобрели аккумулятор не той полярности, или он достался в подарок, или по скидке, тогда есть два варианта развития ситуации.
Первый вариант — это удачный. Вам повезло и провода в автомобиле свободно дотягиваются до нужных клемм. Тогда ничего делать не нужно, а просто затягиваем контакты на правильных полюсах и пользуемся аккумулятором.
Во втором случае, который встречается очень часто. Провода в автомобиле строго рассчитаны под аккумуляторы с определенной полярностью, и запаса по длине не имеют. Поэтому, будет необходимо приобрести на автомобильном рынке более длинные провода, возможно предназначенные для другого автомобиля и переставить все контакты с родных, это позволит нарастить длину самым правильным способом. Также, можно нарастить куском провода или использовать то, что попадется под руку. Но тогда появляется шанс неправильного подбора сечения провода или плохого контакта, что приведет к быстрой разрядке аккумулятора и перегревы проводов, а возможно и к короткому замыканию (если оплетка провода сильно оплавится) или к возгоранию.
