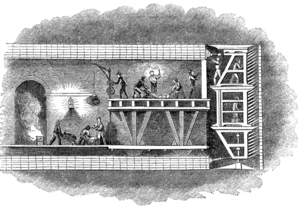

Впервые проходческий щит был применен в 1825 году при сооружении тоннеля под рекой Темзой. С тех пор этот тип оборудования неоднократно применялся при строительстве метрополитенов в таких крупных городах, как Москва, Санкт-Петербург, Екатеринбург и в других мегаполисах.

Содержание

Проходческий щит

Проходческий щит представляет собой подвижную сборную металлическую конструкцию в виде полого цилиндра. Он сооружается на месте горной выработки или при строительстве метрополитена для защиты прокладываемых в горизонтальном направлении шахт от обрушения. Иногда его также называют временной или передвижной крепью – специальной конструкцией, которая сооружается для защиты стенок тоннеля от обрушения.

Конструктивно проходческие щиты представляют собой сложный комплекс оборудования, в состав которого входят три основные части:

  1. Ножевая. В ней происходит сам процесс бурения, разработки горной породы.
  2. Опорная. Служит для размещения вспомогательного оборудования, а также гидравлических домкратов, заставляющих двигаться щит вперед.
  3. Хвостовая. Обеспечивают защиты персонала при воздвижении постоянной крепи.
проходческие щиты

В состав проходческого щита может входить разнообразное оборудование, которое необходимо для упрощения работ по разработке забоя, транспортировке земляных масс, укреплению и защите стенок от обрушения.

Конструкция проходческого щита

Главными элементами щита являются оболочка и ножевое кольцо, на котором расположены режущие элементы проходческого щита. В некоторых моделях «резцы» выполнены в виде твердосплавных вставок, расположенных под определенным углом друг к другу на рабочей поверхности ротора, а также опорное кольцо.

Вперед, в пространство перед ножами, щит продвигается при помощи гидравлических цилиндров, которые опираются на последнее кольцо обделки. После этого в процесс вовлекаются забойные гидроцилиндры, которые прижимают сборные деревянные панели к горной породе, дабы та не обрушилась.

Свободное пространство между опорным и ножевым кольцом разбито на ячейки вертикальными перегородками и на ярусы горизонтальными переборками. Внутри этих «отсеков» располагается необходимое оборудование. Горизонтальные переборки могут выдвигаться гидравлическими домкратами.

Классификация проходческих щитов по форме поперечного сечения

Как правило, проходческие щиты собираются непосредственно на месте проведения работ. Из стальных сегментов конструируются опорное и ножевое кольцо, а из стальных листов, изогнутых по цилиндрической поверхности, формируют оболочку.

диаметры проходческих щитов

Оборудование для горизонтального бурения отличается формой поперечного сечения, габаритами, способом разработки и по области применения. Наиболее распространенной формой поперечного сечения является круг. Реже встречаются машины прямоугольного, арочного и иного очертания.

Виды щитов согласно длине диаметра

Опираясь на диаметры проходческих щитов, выделяют следующие виды конструкций:

  1. Малые (до 3200 мм) – используются в городских службах для прокладки коллекторных тоннелей.
  2. Средние (до 5200 мм) – применяются для прокладки гидротехнических коммуникаций и разработки горных ископаемых.
  3. Большие (свыше 5200 мм) – практикуются при создании железнодорожных тоннелей, линий метрополитенов, крупных горных выработок.

Площадь поперечного сечения рабочей поверхности варьируется от 10 до 16 и более квадратных метров, в зависимости от диаметра рабочей поверхности.

Типы оборудования по способу разработки забоя

При разработке полезных ископаемых или создании подземных путей сообщения горизонтальное бурение проводят различными видами проходческих щитов.

горизонтальное бурение

Они отличаются между собой степенью механизации исполнительных органов:

  1. Полностью механизированные. Для разрушения породы в таких конструкциях используется специальное оборудование – экскаваторные, планетарные, штанговые рабочие органы, а также установки гидромеханического воздействия.
  2. Частично механизированные. Отсутствие специального устройства для разработки слоев грунта является их исключительной особенностью. Для разрушения пород здесь применяют отбойные молотки, проводят взрывные работы или вдавливают переднюю заостренную часть щита в грунт.
  3. Специальные проходческие щиты. У таких конструкций головная часть закрыта. Они используются для создания тоннелей в особо сложных геологических условиях.

При этом конструкции делят на типы, предназначенные для работы в различных условиях – увлажнённых грунтах, для разработки забоев в сыпучих и малоустойчивых породах и для проходки в земли с крепостью от 0,5 до 5 и выше.

Назначение оборудования

Проходческие щиты применяются для создания шахт в горизонтальном направлении. Такой вид работ именуется как «горизонтальное бурение» и применяется в различных отраслях человеческой деятельности. Чаще всего он используется для создания и расширения существующих метрополитенов, разработки полезных ископаемых.

оператор проходческого щита

В последнее время широкое распространение получили работы по прокладке различных коммуникационных линий под автомобильными дорогами, трассами и прочими путями сообщения, именуемые как горизонтально направленное бурение, или ГНБ.

Горизонтально направленное бурение

Повсеместное применение данной технологии обусловлено высокой экономической эффективностью. В частности:

  • исчезает необходимость ремонта дорог по завершении мероприятий;
  • отпадает потребность в перекрытии автомобильного потока и создании объездных путей;
  • возможна прокладка новых линий без нарушения целостности уже существующих.

При применении метода горизонтально направленного бурения оператор проходческого щита создает пилотную скважину, которая затем расширяется риммером – расширителем обратного действия. Через готовый тоннель протягивается плеть трубопровода.

В качестве последнего нередко используется полимерный рукав, который затем наполняется бетоном. После затвердевания цементной смеси (около 21 дня) новая коммуникационная линия готова.

Проходческие щиты сегодня

Живым примером применения проходческого щита может стать строительство участка тоннеля по «Фрунзенскому радиусу» длиной 3760 метров между станциями «Проспект Славы» и «Южная» в Санкт-Петербургском метрополитене.

В проекте участвует компания из Германии Herrenknecht AG, которая обязуется изготовить проходческий щит. «Метрострой» - компания-участник с российской стороны, сотрудники которого разработали проект по созданию первого на постсоветском пространстве двухпутного тоннеля.

проходческий щит метрострой

Ранее отечественная фирма уже сотрудничала с немецким производителем. Предоставленный им щит «Аврора» активно используется для сооружения наклонных ходов на станции «Спасская».

Проходческий щит для сооружения тоннелей и разработки месторождений

Проходческий щит для сооружения тоннелей и разработки месторождений полезных ископаемых.





Проходческий щит применяется при сооружении тоннелей различного назначения, а также при разработке месторождений полезных ископаемых подземным способом.



Проходческий щит

Преимущества проходческого щита

Устройство и рабочие органы проходческого щита



Проходческий щит:

Проходческий щит – это подвижная конструкция, находящаяся в голове строящегося туннеля и обеспечивающая безопасную разработку породы в забое, погрузку ее на внутритуннельный транспорт и возведение крепи (обделки). Проходческие щиты обычно имеют круглое поперечное сечение, но бывают прямоугольными, эллиптическими, подковообразными, в т. ч. незамкнутыми.

Проходческий щит применяется при сооружении тоннелей различного назначения, а также при разработке месторождений полезных ископаемых подземным способом.

Проходческие щиты могут использоваться в любых горно-геологических условиях, однако наиболее эффективны они в мягких грунтах.

Проходческие щиты для лучшей управляемости должны обладать необходимой маневренностью, характеризуемой, в частности, отношением длины к поперечному размеру.

По размеру щиты условно разделяют на щиты большого (более 7 м), среднего (от 5 до 7) и малого сечения (менее 5 м). Диаметр получаемых тоннелей может варьироваться от 1 до 19 м.

Разновидностью проходческого щита является подземный робот многоцелевого назначения “Геоход”

.



Преимущества проходческого щита:

– увеличение темпов проведения работ и производительности труда в 2-2,5 раза,

снижение стоимости проходческих работ,

– облегчение и обеспечение безопасности труда рабочих – проходчиков,

совмещение большого числа основных и вспомогательных рабочих операций,

– механизация рабочих операций,



Устройство и рабочие органы проходческого щита:

Основными частями проходческих щитов являются: ножевое кольцо, опорное кольцо, щитовые домкраты, забойные домкраты, платформенные домкраты, трубы, пускорегулирующая аппаратура, горизонтальные и вертикальные перегородки.

Ножевое кольцо служит для частичного срезания мягких и сыпучих пород и предохранения вывала породы. Под защитой ножевого кольца осуществляют выемку горной породы. Опорное кольцо, непосредственно примыкающее к но­жевому, является основой несущей конструкции щита и служит для размещения щитовых дом­кратов, труб и пульта механизмов управления щита. В хвостовой части щита возводят постоянную крепь (обделку).

Перемещение щита, а в мягких породах его вдавливание в массив с целью разработки породы осу­ществляется с помощью щитовых гидравлических дом­кратов.

Проходческие щиты размером до 2 м не имеют перегородок. При уве­личении диаметра до 3 м щиты снабжаются одной гори­зонтальной перегородкой. В щитах больших размеров устанавливают несколько горизонтальных и вертикаль­ных перегородок для увеличения жесткости и прочности щита. Горизонтальные и вертикальные перегородки делят сечение щита на независимые рабочие ячейки, обеспечивающие удобство и безопасность ведения горностроительных работ по всему забою.

В необходимых случаях крепление забоя выработки осуществляется с помощью забойных домкратов. На перегородках монтируют также выдвижные платформы  с домкратами (платформенные домкраты), с которых ведут разработку породы в ячейках щита.

Рабочие органы существующих проходческих щитов воздействуют на забой в основном способами вдавливания, резания или комбинированным способом.

Способ вдавливания эффективен в сыпучих (песчаных) и мягокопластичных связных (глинистых и илистых) грунтах. Вдавливание выполняется головной частью, состоящей из ножевого кольца и режущих полос или диафрагмы с окнами, через которые грунт в виде осыпей или брикетов поступает внутрь проходческого щита.

Способ резания в забое эффективен в устойчивых связных грунтах, особенно в плотных глинах и сланцах. Для резания применяются в основном роторные, планетарные и фрезерные рабочие органы.
