Провод СИП-2 3х95+1х95
Самонесущий изолированный провод СИП-2 3×95+1×95
СИП – новые изолированные провода ,предназначенные для сооружения ЛЭП. Предназначен для исполнения магистральных участков линий и ответвлений с большим количеством потребителей, а также внешнего электроснабжения многоквартирных домов. Используют провода на переменном токе, частотой 50Гц. Разработан для строительства в сложных климатических условиях, на побережьях морей и соленых озер, в промышленных зонах. Эксплуатация возможна при температурах от -60 до +55 С. Облуживание потребительских линий возможно без отключения нагрузок. Вес 1 м провода СИП составляет 1,323 кг.Расшифровка маркировки СИП-2 3×95+1×95
- С — самонесущий
- И — изолированный
- П — провод
- 2 — тип конструкции
- 3 — количество фазных алюминиевых жил
- 95 — сечение фазных жил в квадратных миллиметрах
- 1 — количество нулевых несущих изолированных жил из алюминиевого сплава
- 95 — сечение нулевой несущей жилы в квадратных миллиметрах

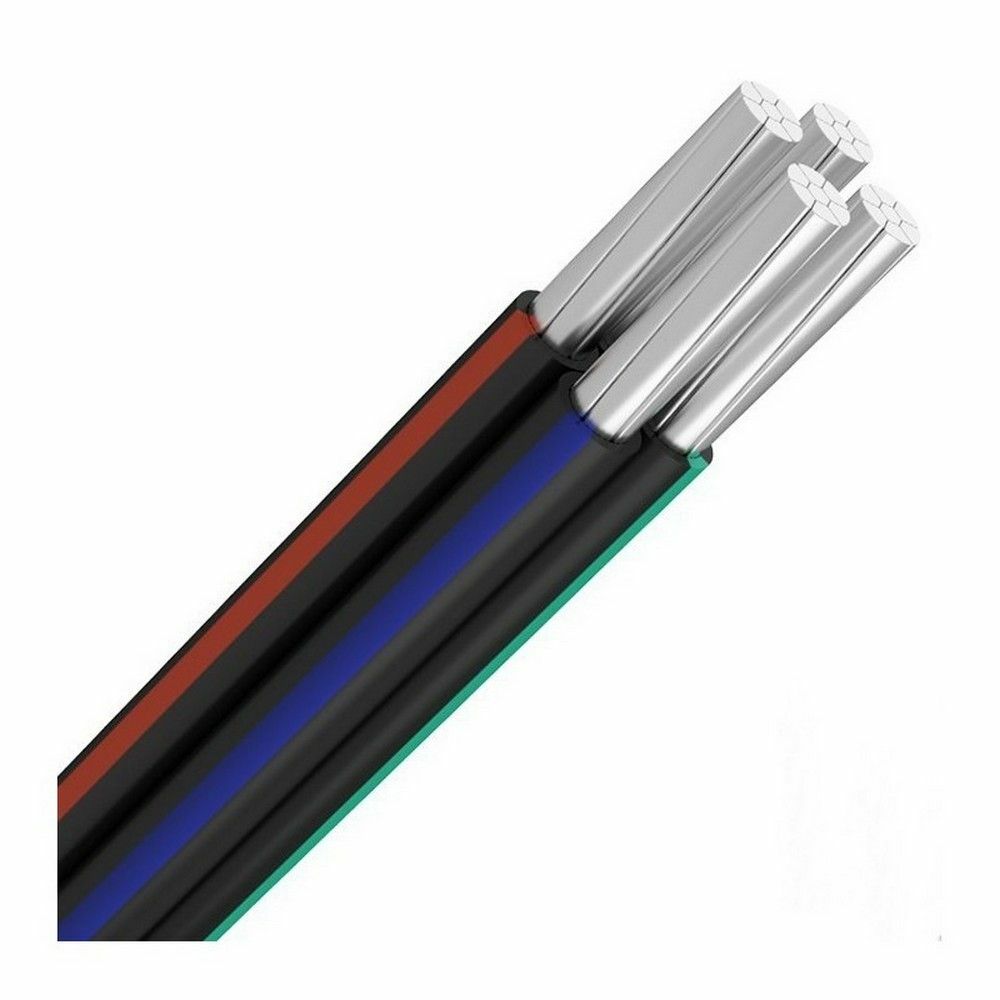

Конструкция провода СИП-2 (СИП-2А) 3×95+1×95
— токопроводящая жила из алюминия, круглой формы, многопроволочная, уплотненная
— несущая нулевая жила представлена алюминиевым сплавом
— изоляция — светостабилизированный сшитый полиэтилен, черного цвета
— скрутка из изолированных токопроводящих жил, которые скручены вокруг нулевой несущей жилы.
Скрутка жил выполнена в правом направлении
— несущая жила проводах СИП — 2 – изолированная светостабилизированным сшитым ПЭ
Технические характеристики
- Номинальное напряжение: 0,6/1 кВ
- Температура окружающей среды при эксплуатации кабеля от -60°С до +50°С
- Минимальная температура прокладки кабеля без предварительного подогрева -20°С
- Предельная длительно допустимая рабочая температура жил 90°С
- Предельно допустимая температура нагрева жил кабелей в аварийном режиме или режиме перегрузки 130°С
- Максимальная температура нагрева жил при коротком замыкании 250°С
- Минимально допустимый радиус изгиба при прокладке 10 диаметров кабеля
- Срок службы, не менее 40 лет
- Гарантийный срок эксплуатации кабеля 3 года
- Провода после выдержки в воде при температуре (20±10)°C в течение 10 минут должны выдерживать на строительной длине испытание переменным напряжением частотой 50Гц в течение не менее 5 минут: самонесущие изолированные – 4кВ; защищенные на номинальное напряжение 20кВ-6кВ
- Пробивное напряжение защитной изоляции защищенных проводов после выдержки в воде при температуре (20±5)°С в течение не менее 1 часа должно быть: для проводов на номинальное напряжение 20кВ, не менее-24 кВ переменного тока частотой 50Гц
| Число и номинальное сечение фазной и нулевой несущей жил, мм 2 | Диаметр токопроводящей жилы, мм | Диаметр нулевой несущей жилы, мм | Наружный диаметр провода, мм | Электрическое сопротивление постоянному току, Ом/км, не более | Разрывная прочность несущей нулевой жилы, кН, не менее | Расчётная масса, кг/км | Допустимый ток нагрузки, А, не более | Допустимый ток односекундного короткого замыкания, кА, не более | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| мини- мальный | макси- мальный | мини- мальный | макси- мальный | Фазная жила | Несущая жила | ||||||
| 3×95+1×95 | 11,0 | 12,0 | 11,1 | 12,9 | 45,3 | 0,320 | 0,363 | 27,9 | 1319 | 300 | 8,8 |
Categories: Самонесущий изолированный провод(кабель) СИП-2 (СИП-2А)
Провод СИП-2 3х95+1х95 — ООО «ЭКС-Воронеж»
- Описание
Описание
Марка: СИП-2 3х95+1х95 Масса 1 км кабеля, кг: 1312 кг Материал жилы: Алюминий Материал изоляции: СПЭ Напряжение: до 1 кВ Подгруппа: Алюминиевый
Для обустройства линий электропередач важно правильно выбрать силовой кабель, так как от этого зависит нормальная эксплуатация всей электросети.
Силовой провод СИП 2 отличается удобством в применении, практичностью, а также прекрасными эксплуатационными характеристиками.
Преимущества провода СИП-2 3х95+1х95
- высокое качество изоляции;
- доступная цена;
- защита от замыканий при прокладке линий электропередач;
- легкость укладки на стенах фасадов;
- простота и высокая скорость монтажа, что не требует наличия специальной квалификации у персонала;
- экономия материалов и времени;
- пожарная безопасность;
- долговечность;
- уменьшение потерь электроэнергии;
- безопасная эксплуатация;
- прокладка с другими проводами;
- отсутствие снега и льда на поверхности кабеля.
Варианты арматуры для крепления СИП-2
а — крепление на анкерной опоре
б — поддерживающее крепление на промежуточной опоре
в — соединительные зажимы для провода MJPT
Основные особенности
Кабель СИП-2 3х95+1х95 представляет собой фазные жилы, изолированные друг от друга и скрученные в жгут.
Также в состав провода входит нулевой проводник. При этом скрутка жил происходит в правом направлении. Для изготовления трех токопроводящих жил применяется алюминий. Несущая нулевая жила может изготавливаться из сплава высокого качества, в результате чего приобретает высокую прочность.
В модификации СИП-2 3х95+1х95 нулевая жила является несущей. Также в этой модели на жиле имеется изоляционное покрытие. В качестве материала изоляции применяется сшитый полиэтилен. Он отличается особыми светостабилизированными качествами. В результате этого провод имеет длительный срок службы и отличные показатели термостойкости. Чтобы закрепить провод к опоре, необходимо использовать зажимы и кронштейны. При этом монтаж провода производится за одну жилу.
Провод СИП-2 3х95+1х95 применяется для наружной прокладки по стенам и фасадам зданий и при устройстве воздушных электрических магистралей. Также этот кабель незаменим при устройстве ответвлений и вводов в помещения.
Провод СИП данной модели предназначен для распределения и передачи тока в сетях, напряжение в которых составляет не больше 20кВ. Этот кабель рассчитан на использование при любых климатических условиях.
Техническая характеристика провода СИП-2 3х95+1х95
Использование сшитого полиэтилена при производстве кабеля обеспечивает его улучшенные свойства: прочность, эластичность и термостойкость.
Провод СИП-2 3х95+1х95 рассчитан на следующие условия:
- температура среды – от -600С до +500С;
- максимальная рабочая температура кабеля – 900С;
- предельное значение при перегрузке (около 8 час. в сутки) – 1300С;
- нагрев жил при КЗ (до 5 сек.) – 2500С;
- допустимый радиус изгиба кабеля – не менее 10 диаметров.
Наша компания занимает стабильное положение на рынке электротоваров и обеспечивает профессиональное обслуживание всех клиентов. Мы давно сотрудничаем со строительными и электромонтажными организациями, поэтому предлагаем только качественную кабельную продукцию.
Наша компания предлагает приобрести провод СИП-2 3х95+1х95 по самым выгодным ценам от производителя.
СИП-1, СИПн-1, СИП-2, СИПн-2, СИП-4, СИПн-4, СИП-5, СИП-5нг, АсХС, АсХСн
СИП , провода самонесущие изолированные, применяются для передачи электрической энергии по воздушным сетям электроснабжения и освещения переменного напряжения 0,6/1,0 кВ частотой 50 Гц. Они также используются для ответвления от магистральных линий к вводу в жилые дома и хозяйственные постройки. Кладку производят на опорах, вдоль стен и конструктивных элементов производственных и жилых зданий.
СИП провода просты в прокладке, хорошо держат форму, не провисают под собственным весом и не требуют дополнительного армирования. Они изготовлены из экологически чистых материалов и не выделяют вредных веществ в окружающую природу.
Существует несколько видов СИП, они отличаются конструктивными особенностями и изоляционным материалом. Общим признаком является изоляция на фазных проводах.
А нулевой несущий провод может быть изолирован, выполнен без изоляционного покрытия или вообще отсутствовать.
Конструкция проводов представляет собой скрученные в пучок алюминиевые изолированные жилы одинакового сечения (таблицы А.1, А.2 ГОСТ 4743:2007). Проводники всегда алюминиевые и никогда медные. Фазные жилы также могут быть выполнены из алюминиевого сплава, а нулевая жила состоит из стального сердечника и алюминиевой оболочки. Электрическая изоляция жил выполнена из сшитого светостабилизированного полиэтилена или термопластичного светостабилизированного полиэтилена.
В регионах с повышенной интенсивностью ультрафиолетового излучения целесообразно применять провода с изоляцией из светостабилизированного полиэтилена, устойчивого к ультрафиолетовому излучению и озону. В местах с высокой вероятностью значительного внешнего нагрева провода при эксплуатации следует применять провода с маркировкой «н» и «нг», изоляция которых выполнена из негорючих самозатухающих материалов.
А в условиях резких перепадов температур, налипания снега, обледенения и подобных сред следует выбирать провода с изоляцией из термопласта.
СИП-1 — провод, в котором все жилы, кроме нулевой, имеют изоляционное покрытие. Нейтральный проводник неизолирован, состоит из стального сердечника и окружен алюминиевыми проволоками. Фазные алюминиевые жилы покрыты устойчивой к ультрафиолету термопластичной светостабилизированной полиэтиленовой изоляцией. Все изолированные жилы скручены вокруг нейтрали.
В СИП-2, в отличие от СИП первого типа, все жилы, включая нейтральную несущую, изолированы. Это необходимо для защиты нулевого провода в районах с агрессивной средой (например, в прибрежных районах) или местах с загрязненным климатом (например, вблизи химических заводов). В проводах СИП-2 нулевая несущая жила также выполнена из стального сердечника с алюминиевыми жилами наружу. А изоляция выполнена из термопластичного светостабилизированного полиэтилена.
СИП-1 и СИП-2 применяются в основном для устройства воздушных линий электропередач, сетей между городами и населенными пунктами и для ответвлений к населенным пунктам.
В местах с повышенной вероятностью возгорания принято применять огнезащитные провода СИПн-1 и СИПн-2.
СИП-4 — провод с алюминиевыми фазными жилами, в котором нет несущей жилы, а все провода несущие. Все жилы одинакового сечения, с изоляцией из термопластичного светостабилизированного полиэтилена, устойчивого к ультрафиолетовому излучению, перепадам температур и атмосферным осадкам. В случае короткого замыкания и нагревания до температуры плавления термопластичная изоляция «не течет», а становится вязкой и после охлаждения восстанавливает свою форму. Также в силу конструктивных особенностей провода СИП-4 практически не подвержены налипанию мокрого снега и обледенению. Изоляция жил должна быть маркирована в виде продольных меток или полос. При этом цифровая маркировка встречается реже.
Есть тип провода с негорючей изоляцией.
Такой провод имеет маркировку СИПн-4 и применяется в условиях повышенной пожароопасности и для внутренней прокладки.
СИП-4 не применяется для строительства ВЛ, а применяется только для ответвления от них и подачи электроэнергии в жилые дома и здания различного назначения.
СИП-5 аналогичен СИП-4, в его конструкции также отсутствует нейтральная самонесущая жила, а все фазные жилы имеют изоляционное покрытие из сшитого силанолом светостабилизированного полиэтилена. Именно материал изоляции является основным отличием этой марки провода. Обладает повышенной устойчивостью к низким температурам и другим разрушительным воздействиям окружающей среды. Он имеет более высокую температуру плавления, что позволяет ему выдерживать более высокие температуры нагрева и повышенные токовые нагрузки. Эта проволока отличается повышенной прочностью на растяжение, эластичностью и механической прочностью. Он также восстанавливает форму после кратковременной деформации. Повышенная прочность изоляции увеличивает время работы при максимально допустимой температуре на 30%.
СИП-5 применяется для установки на опоры ЛЭП и для уличного освещения зданий. Для прокладки внутри зданий, ввода провода к распределительному щиту или счетчику внутри дома, а также при прокладке в пожароопасных зонах, например, в лесополосах и в сухом и жарком климате, применяют негорючий провод СИП-5 с маркировкой «нг».
Провода марок AsXS и AsXSn по своим характеристикам являются европейским аналогом СИП-5 и СИП-5нг.
ОперацияПровода предназначены для эксплуатации при температуре окружающей среды от -60°С до +50°С. Допускается укладка без предварительного подогрева при температуре не ниже минус 20°С.
Радиус изгиба при монтаже и установке провода на опоры должен быть не менее 10 наружных диаметров.
Допустимая температура нагрева проводов при нормальной эксплуатации не более +90°С. В режиме перегрузки +130°С и при коротком замыкании +250°С.
ЕВРОПАНСКИЙ КАБЕЛЬНЫЙ ЗАВОД производит высококачественные изолированные самонесущие провода на современном производственном комплексе.
Вы можете выбрать и купить нашу продукцию со склада или под заказ, оформив заявку на сайте или позвонив в отдел продаж. Выбрать необходимый проводник можно на сайте, воспользовавшись каталогом продукции завода или с помощью наших специалистов. Благодаря тесному сотрудничеству менеджеров по продажам с работниками технического отдела мы предоставляем нашим клиентам наиболее полную информацию о технических деталях и конкретных параметрах, а также о соответствии проводов и кабелей различным международным стандартам.
Номинальное сечение основных жил, мм 2 | Допустимый ток нагрузки, А, не более | Допустимый ток односекундного короткого замыкания проводов, кА, не более |
| 16 | 100 | 1,5 |
| 25 | 130 | 2,3 |
| 35 | 160 | 3,2 |
| 50 | 195 | 4,6 |
| 70 | 240 | 6,5 |
| 95 | 300 | 8,8 |
| 120 | 340 | 10,9 |
| 150 | 380 | 13,2 |
| 185 | 436 | 16,5 |
| 240 | 515 | 22,0 |
Кабель ABC Алюминиевый пучок антенн Кабели IEC 60502-TNB AL PE 0.
6/1kV Воздушные жгуты, предназначенные для воздушных распределительных линий, имеют изолированную нейтральную несущую из AAAC, поверх которой спирально намотаны алюминиевые фазные жилы изоляции. Может использоваться для стационарной прокладки в качестве воздушных линий электропередач до 1000 В в т.ч.
МЭК 60502
КОНСТРУКЦИЯ:
Кабель ABC IEC60502 Конструкция
| ФАЗНЫЙ ПРОВОД | H68 состояние алюминиевая жила, круглая сжатая. |
| НЕЙТРАЛЬНЫЙ ИЛИ СОЕДИНИТЕЛЬНЫЙ ПРОВОДНИК | Проводник из алюминиевого сплава, круглый, спрессованный. |
| ПРОВОДНИК УЛИЧНОГО ОСВЕЩЕНИЯ | H68 состояние алюминиевая жила, круглая сжатая. |
| ИЗОЛЯЦИЯ | ЧЭ |
| В СБОРЕ | Кабель состоит из изолированных фазных и алюминиевых жил уличного освещения, должен прочно удерживаться на изолированной нейтральной несущей жиле из алюминиевого сплава в правой (Z) свивке. |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Номинальное напряжение | кВ | 0,6/1 |
Испытательное напряжение | Вэфф кВ/Гц | 4/50 |
Температура укладки | °С | мин. -5 |
Рабочая температура | °С | -30 ~ +90 |
Температура проводника | °С | макс. |
Температура короткого замыкания | °С/с | макс. +250 /5 |
Радиус изгиба (мин.) | мм | 20 × Ø кабеля |
+90ПАРАМЕТР:
