Проверка термопары мультиметром – область применения, принцип действия, самостоятельное изготовление датчика температуры

Использование мультиметра для проверки термопары котла и колонки

В частных домах и квартирах, где проведен газ, помимо кухонных печей часто встречаются и газовые котлы для обеспечения горячего водоснабжения и отопления. Большая часть отопительной и бытовой газовой техники имеет в своей конструкции термопару, которая защищает устройство от перегрева, что в свою очередь обеспечивает безопасность эксплуатации подобной техники.

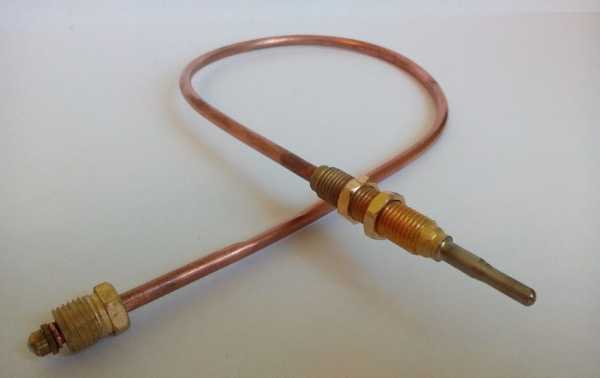

Что такое термопара?

В конструкцию термопары входят два разнородных проводника, которые непосредственно контактируют между собой в одной или нескольких точках (в редких случаях соединяются компенсационными проводами). Когда на участке датчика происходит изменение температуры, внутри устройства создается напряжение.

За счет этого осуществляется контроль температуры и защита от перегрева. Также термопары могут применяться для конвертации тепловой энергии в другие виды энергии, в том числе и в электрический ток.

Главные характеристики термоэлектрического преобразователя напрямую зависят от материала, из которого они производятся. Любой термодатчик сделанный из двух разных металлов будет вырабатывать электрический потенциал под воздействием температуры, но для каждой комбинации металлов температура срабатывания будет разной. За счет этого термопары различаются по уровню контроля температуры.

Видов терморегуляторов большое множество, но важным будет их устойчивость к коррозии. В тех моделях термоэлектрических преобразователях, где температурный датчик находится на достаточном удалении от измерительного прибора, в конструкции для их соединения применяют расширительную проводку, благодаря чему снижается стоимость устройства.

Большинство термопар при производстве стандартизируют по эталону температуры, который составляет 0 градусов Цельсия. Большинство производителей применяют технологии электронной компенсации холодной спайки, за счет чего производится корректировка перепадов температуры на клеммах устройства.

Также за счет специальной электротехники можно сводить к минимуму отклонение других характеристик, что делает термопары более точными, а измерения максимально приближенными к действительности.

Термоэлектрические преобразователи получили большое распространение как в бытовой, так и в промышленной нагревательной технике. Эти простые, но полезные устройства можно найти в конструкции газовой колонки, кухонной печи, промышленной печи, газовой турбины выхлопных газов, дизельного двигателя и т. д.

Проверка термопары

Иногда случается, что газовый котел перестает стабильно работать и причин этому может быть много, но зачастую, самой распространенной является неисправность термопары. Первым признаком неисправности газового котла чаще всего становится проблема с кнопкой на магнитной коробке, а точнее она не фиксируется во время работы котла. В большинстве случаев хозяева газовых котлов в подобной ситуации попросту фиксируют кнопку в нажатом положении при помощи скотча или изоляционной ленты. Но, во-первых это решает проблему только временно, а во-вторых такой метод может привести к непредсказуемым последствиям, например, к полному выходу из строя газового котла или к несчастному случаю.

Если такая проблема с кнопкой начала проявляться, следует сразу принимать меры к ее устранению. В первую очередь необходима проверка терморегулятора. Есть простой метод, как проверить термопару мультиметром:

  1. Для начала необходимо отключить газовый котел от электросети и газопровода для обеспечения безопасности во время выполнения ремонтных работ.
  2. На одном конце термопары находится термодатчик, а вторым концом при помощи гайки термопара крепиться к электромагнитному клапану.
  3. Гайка откручивается от клапана, и термопара снимается с газового котла.
  4. Далее необходимо нагреть датчик термоэлектрического преобразователя над источником стабильного огня (например, газовая конфорка кухонной плиты или свеча). Датчик необходимо держать на высоте примерно 1 см от пламени.

    Внимание! При нагреве датчика, корпус термоэлектрического преобразователя может нагреться до середины. При нагреве термопары стоит использовать перчатки для защиты рук от ожогов.

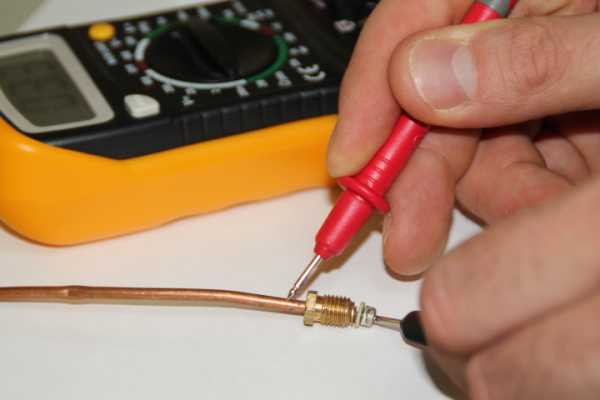

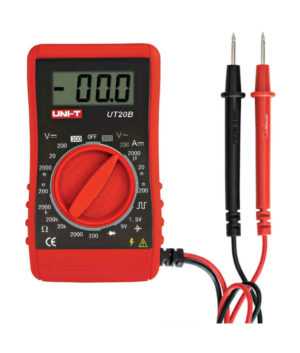

  5. После того как термопара нагрелась, необходимо использовать вольтметр или тестер установленный на мВ. Один щуп прикладывается к корпусу термопары, а второй щуп – к выходному контакту.
  6. В течение 45-60 секунд после начала нагрева термопары мультиметр начнет фиксировать электрическое напряжение. Если показания колеблются в пределах 18-25 мВ, это будет означать, что терморегулятор исправен и проблема, скорее всего, в плохом контакте между электромагнитным клапаном и термопарой.

Также в случаях, когда напряжение термоэлектрического преобразователя не превышает 18 мВ, он может быть все же исправным. Необходимо подвигать терморегулятор в пламени и провести замер щупами для мультиметра еще раз. Оптимальное значение электрического напряжения для стабильной работы электромагнитного клапана является 20-25 мВ. Но даже при 18 мВ клапан может продолжать работать без выбивания. Кнопка будет постоянно выключаться при значении напряжения меньше 16-17 мВ.

Самый распространенный тип поломки термопары это прогорание термодатчика.

Если при визуальном осмотре на поверхности датчика видна глубокая черная вмятина или дырка (прогар), то термоэлектрический преобразователь необходимо заменить. Прогорание термоэлектрических преобразователей случается в газовых котлах любого производителя, что является нормально практикой в их эксплуатации.

Также для повышения напряжения в термопаре, а, следовательно, и повышения чувствительности электромагнитного клапана, отверстие запальника специально дополнительно увеличивали. Это приводит к повышению напряжения до значения 30 мВ, но срок эксплуатации терморегуляторов в таких условиях снижается.

evosnab.ru

Как температура измеряется мультиметром, как проверить датчик температуры тестером

Мультиметры – универсальные приборы для измерения различных показателей электрооборудования. Чаще всего они применяются для работы электриками, однако иногда с их помощью проводят измерение температуры. Это возможно, если прибор имеет соответствующие функции, или есть возможность приладить к нему микросхему.

Основные моменты

Мультитметр используют в качестве термометра, если надо провести измерения температуры в сложных условиях – открытое пламя, ядовитые вещества, трудный доступ к объекту, слишком горячий объект.

Многие мультиметры обладают встроенной функцией измерения температуры. В этом случае пользоваться прибором несложно, так как не придется вносить никаких изменений в его конструкцию, достаточно только разобраться, какой режим выбрать. Обычно этот режим промаркирован буквами «temp», а в комплекте с мультиметром идет термопара, представляющая собой провод с датчиком. Для подключения термопары на корпусе предусмотрено два гнезда.

Большинство тестеров способно работать с температурой от -40 до 1000 градусов по Цельсию. Если вы приобрели недорогой мультиметр, стоит обратить внимание на то, какая термопара идет в комплекте. Дело в том, что большинство мультиметров имеют достаточно тонкие провода, которые могут оплавиться при воздействии на них температур свыше 250 °C. Надо также обращать внимание на то, возможно ли измерение температуры жидкостей или только газов.

Если вы собираетесь работать с высокими температурами, то штатную термопару лучше сменить на специальную, конструкция которой рассчитана на измерения в более сложных условиях.

Для некоторых приборов потребуется использовать специальный переходник, так как мультиметры имеют одинарные входы, а профессиональная термопара – миниатюрную вилку. После подключения термопары необходимо выбрать режим измерения температуры: он может быть в градусах по Цельсию или Фаренгейту.

Для того чтобы узнать, какая температура, необходимо коснуться кончиком термопары интересующего объекта. Данные сразу же появятся на электронном дисплее.

Длительность контакта с объектом составляет всего 2-3 секунды, для точности измерений контакт должен быть плотным. Проверить правильность работы мультиметра можно, сравнив его показания с показаниями термометра. Важно также следить за полярностью подключения термопары.

Без специального режима

Существует ли возможность измерить температуру мультиметром, не имеющим для этого специального режима? Оказывается, это действительно можно сделать, но потребуется немного модернизировать прибор. Нужно приобрести микросхему ЛМ-35, с ее помощью показатели температуры будут превращены в напряжение, и прибор сможет распознать данные, но укажет их в Вольтах. Например, 0,30 Вольт нужно будет понимать как 30 градусов Цельсия.

Использование микросхемы не требует сложного вмешательства в конструкцию прибора и позволяет использовать любой мультиметр для измерения температуры. Для того чтобы микросхема работала, вам потребуется:

  • три провода, которые можно будет подключить к 10-омному выходу прибора;
  • отдельный источник питания не менее 4 Вольт, то есть 2 плоских батарейки.

Если надо измерить не только положительную, но и отрицательную температуру, потребуется также подключение источника опорного напряжения.

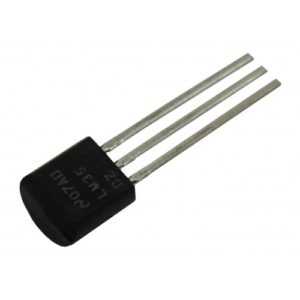

Сама микросхема подключается просто. Она имеет три разъема для проводов плюсового, минусового значения и выходной датчик. Такой подход позволит преобразовать любой мультиметр, сделав его более функциональным, при этом конструкция обойдется недорого.

Проверка датчика температуры тестером

Вопрос, как проверить датчик температуры тестером, достаточно актуален для автомобилистов. Для того чтобы провести необходимые измерения, можно использовать любой мультиметр, кроме этого, потребуется снять сам датчик и приготовить чайник с водой. Датчик нужно будет погрузить в кипящую воду (температура жидкости всегда составляет 100 °C). Провода, отходящие от датчика, удобнее всего закрепить крокодилами и подключить к измерительному прибору. После этого мультиметр нужно установить в режим измерения сопротивление тока.

Если показания сопротивления датчика при воздействии на него температуры в 100° не превышают 210 Ом, то датчик можно смело менять, так как его показания некорректны. При таком сопротивлении датчика вы столкнетесь с тем, что ваше авто будет регулярно закипать. Использовав мультиметр, вы избавитесь от необходимости разбирать головку цилиндра и проводить сложные ремонтные действия, быстро выявив причину неисправности в домашних условиях. Вы также сможете выбрать тот датчик, который будет корректно отображать данные.

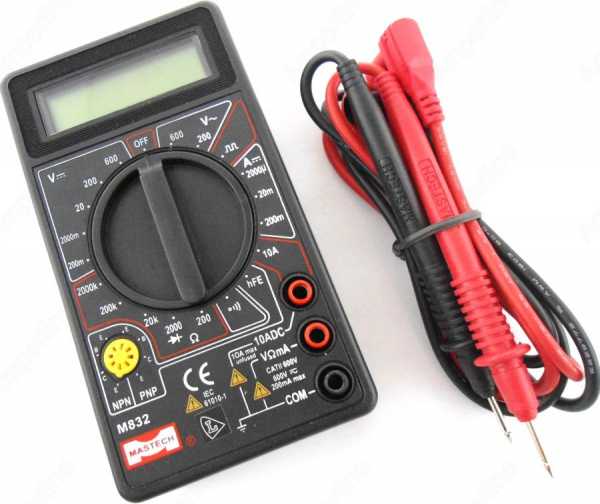

Какой прибор выбрать

В принципе, возможно измерение температуры любым мультиметром, однако есть несколько важных нюансов. Перед покупкой нужно обратить внимание не только на цену, но и на качество. Будет гораздо удобнее, если мультиметр изначально рассчитан на измерение разных диапазонов температуры и имеет специальный режим для этого. Тогда не придется дорабатывать его, используя дополнительные устройства.

Чем выше функциональность устройства, тем оно удобнее и полезнее в применении. Приобретать прибор лучше в проверенном магазине, так как достаточно много продукции даже известных фирм подделывается, не говоря уже о недобросовестных производителях, предлагающих товар низкого качества. Лучше немного переплатить, однако иметь гарантию надежности купленного тестера.

К стандартным функциям устройств относится возможность измерять напряжение, сопротивление, силы тока постоянного и переменного.

Большинство моделей позволит прозвонить цепь. От того, какой у тестера дисплей, часто зависит цена. Если это обычный экран с цифрами, прибор обойдется дешевле, чем аналог с полноценным цветным дисплеем и возможностью управления через него.

Выбор мультиметров довольно широк. Всегда можно подобрать подходящий аппарат, исходя из функциональности, цены и качества. Прибор станет незаменимым во многих ситуациях, поможет проверить не только состояние проводки, но и многих деталей различных электроприборов.

evosnab.ru

принцип работы, как проверить мультиметром, устройство и как работает, что это такое

Термопара для газового котла имеет простую конструкцию, поэтому ее достаточно легко ремонтироватьГазовый котел – это сложная конструкция, которая нуждается в дополнительных комплектующих. Особенно важны в этом устройстве части, контролирующие его работу и защищающие от перегрева. Одним из самых важных составляющих газового котла является термопара. Давайте разберемся, что она собой представляет и как отремонтировать ее своими руками.

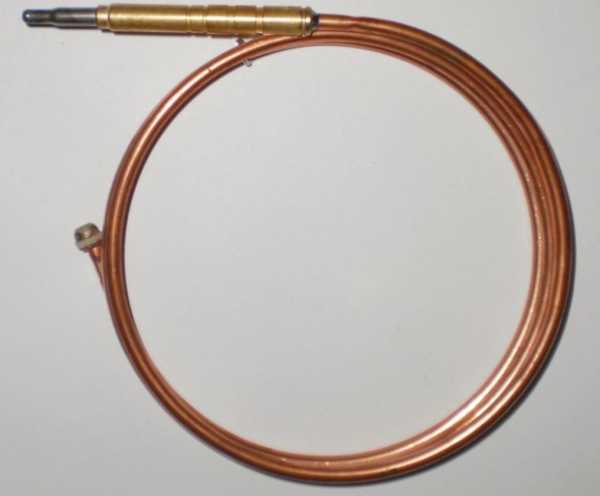

Что такое термопара для газового котла

Чтобы понять, как работает термопара, нужно сначала определиться, что она собой представляет. Только в этом случае вы сможете поменять ее в случае неисправности и проверить ее работу.

Термопара – это элемент не только газового котла, но и колонки. Именно благодаря ней обеспечивается безопасность работы газового оборудования.

Вы можете найти ответ на вопрос: «Что такое термопара?», в специальных документациях. Однако мы предлагаем вам объяснение устройства этого элемента простым языком.

Что такое термопара:

  1. Термопара представляет собой устройство контроля за оборудованием. Она состоит из двух проводников разного типа.
  2. Проводники термопары обязательно должны контактировать между собой. Такой контакт обеспечивается в одной или двух точках устройства.
  3. Благодаря разнотипности проводников в термопаре, нагреваясь, они создают между собой напряжение. Это напряжение учитывается в процессе работы газового котла.
  4. Именно благодаря проводникам и их характеристикам, вам не придется применять внешнее возбуждение газового котла. Эти детали могут питаться автономно.

Таким образом, термопара является датчиком контроля температуры в котле. Она имеет очень простое устройство, за счет этого обеспечивается ее универсальность.

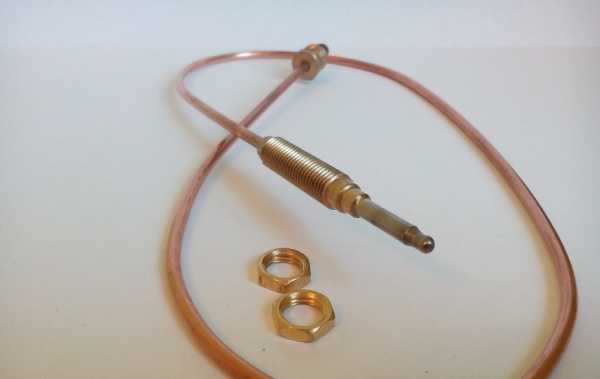

Термопара для газового котла может отличаться по длине и толщине трубки

Есть лишь одно правило касательно выбора термопары. При покупке подобного устройства нужно обращать внимание на качества фиксации точек соединения проводников. Если данный параметр выполнен не качественно, то устройство может давать погрешность больше чем в один градус. Это недопустимый показатель для газового оборудования.

Как работает термопара

Если вы хотите научиться ремонтировать и находить неисправность в термопаре, нужно сначала разобраться в принципе ее работы и понять, как она устроена.

На самом деле, в ремонте термопары нет большой необходимости. Это устройство имеет весьма доступную цену, что делает возможным ее частую замену.

Итак, как устроена термопара мы уже разобрались. Она состоит из двух соединенных в одной или нескольких точках проводников. Выглядит это устройство как толстый металлический провод с утолщениями на концах. Утолщения – это проводники, а сам провод состоит из хромеля и алюминия.

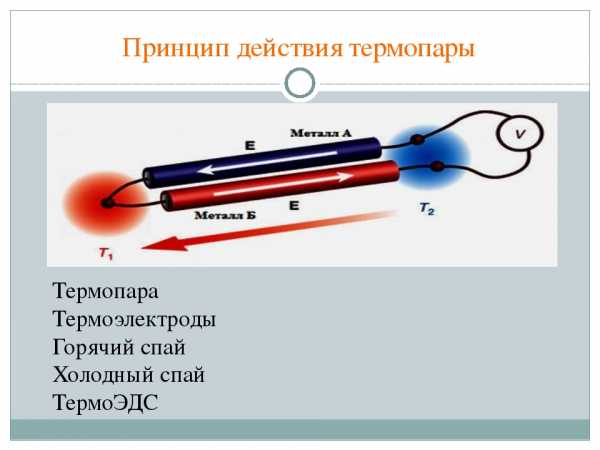

Принцип работы термопары:

  • Соединенные между собой разнородные металлы, а точнее их место соединения, нагреваются до определенной температуры;
  • На холодных концах этих металлов образуется напряжение;
  • К концам проводников подключается измерительный прибор, и цепь замыкается;
  • Из-за возникшего напряжения, в катушке электромагнитного клапана возникает индукция;
  • Благодаря этому клапан-отсекатель открывается и удерживается в открытом состоянии.

Если объяснять, как мы видим то, как работает термопара, то принцип ее работы будет следующим: мы нажимает на шток электромагнитного клапана, открывая его вручную, запальник получает порцию газа, от чего разгорается, в это время находящиеся над ним концы термопары разогреваются, через полминуты этот элемент начинает вырабатывать напряжение и клапан открывается, можно отпускать шток.

Преимущества термопары для котла

Термопара присутствует во всех газовых нагревательных оборудованиях. Она есть и в колонках и в котлах. При этом, раньше данный элемент в котлах не использовался и они вполне обходились без него. Почему сейчас без этого элемента не обходится ни один газовый котел?

Сама термопара стоит недорого, а вот провода, установленные между панелью и термопарой, имеют более высокую стоимость, чем остальные элементы прибора.

Свою популярность термопара получила благодаря большому количеству преимуществ ее использования. Ведь только с появлением этого устройства, производители смогли обеспечить безопасный и качественный электророзжииг.

Преимущества использования термопары:

  • Несмотря на то, что термо пара является датчиком контроля пламени, она может одновременно являться и тестером температуры;
  • Этот элемент газового котла устроен очень просто, в нем нет дополнительных деталей и сложной аппаратуры, такое устройство делает термопару дешевой;
  • Данная деталь может выдержать широкий диапазон изменяемых температур;
  • Точность термопары находится на высоте, именно поэтому ее можно использовать в таких опасных изделиях, как газовые котлы и колонки;
  • Ремонт и установка термопары настолько просты, что с ними справиться даже простой обыватель.

Среди достоинств термопары стоит отметить компактность и небольшую стоимость

Несмотря на то, что у термопары масса достоинств, она имеет свои недостатки. Во-первых, связь между температурой нагрева и ростом потенциала не линейная, то есть электрический потенциал не возрастает при росте температуры. Во-вторых, предел роста потенциала достаточно мал. Эти отрицательные качества не влияют на работу оборудования в целом, но при изменении температур, прибор требует качественной калибровки.

Также достоинство термопары – простота и надежность, одновременно является и ее недостатком. Вы спросите как? Дело в том, что если термопара перегорит, а это иногда случается, ее ремонт будет невозможен. В этом случае термопару придется попросту заменить. Кроме того, газовый котел без этого элемента работать не будет. Однако цена термопары вполне приемлема, а ее монтаж достаточно прост.

Как проверить термопару на газовом котле

К сожалению, термопара чаще других деталей газового котла выходит из строя. При этом все оборудование попросту перестает работать. Поэтому при выходе из строя газового котла, первым возникает подозрение, что перегорела именно термопара.

Если у вас вышел из строя газовый котел, то первым делом нужно проверить термопару. Именно этот элемент чаще других становится причиной остановки работы всего оборудования.

Прежде чем отправляться в магазин за новой термопарой, нужно проверить, действительно ли причина поломки оборудования заключается именно в ней. Вы можете сделать это не вызывая мастера самостоятельно. Однако в ходе работы вам придется сделать измерения мултьтиметром, поэтому заранее позаботьтесь, чтобы он у вас был. Его можно приобрести в магазине, или прозвонить своих знакомых и найти его бесплатно.

Проверка на исправность термопары:

  1. Разъедините конец термопары с электромагнитным клапаном. Для этого их нужно раскрутить.
  2. Снимите с котла термопару. Нагрейте ее конец, который находился над горелкой котла, над свечкой или газовой горелкой;

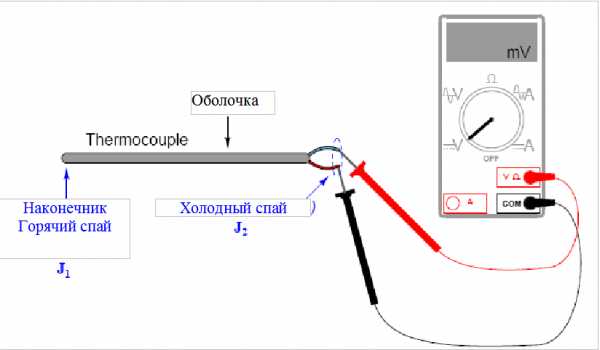

  3. Далее необходимо подождать полминуты и измерить показания на входном контакте с помощью мультиметра. Если они будут меньше 17 милливольт, то в термопаре неисправность.

Вот таким простым способом вы сможете проверить, не в термопаре ли причина остановки работы газового котла. Данная работа проста и не требует много времени. Единственной проблемой в данном случае является поиск мультиметра.

Ремонт термопары или ее замена

В большинстве случаев ремонт вышедшей из строя термопары невозможен. Дело в том, что если это устройство перегорает, то ремонтировать там становится нечего, поэтому мы предлагаем рассмотреть процесс ее замены.

В большинстве случаев любая термопара подходит к самым разным котлам. Все дело в простате ее устройства и универсальности.

Замена термопары – это достаточна простая работа. С ней сможет справиться даже человек, далекий от подобных работ. Поэтому и в этом случае вы можете обойтись без помощи мастера.

Если вы не имеете опыта ремонта термопары, то стоит обратиться к профессионалу

Действия для камены термопары:

  1. Термопара устанавливается на газовую магистраль через специальный патрубок, к которому термопара крепится с помощью гайки из меди. Чтобы отсоединить термопару, эту гайку нужно просто раскрутить.
  2. Также нужно открутить компрессионный винт. Вы его найдете под кронштейном.
  3. Теперь можно снять старую термопару.
  4. Чтобы установить новый элемент, нужно завинтить гайку и винт. При этом необходимо проверить, чтобы соединение было герметичным. Если это не так, то используйте керамические или полимерные прокладки.

Как видите замена термопары – это очень простая работа. Главное, чтобы при ваших действиях не пострадали другие части котла, например, отсенатель.

Ремонт термопары своими руками (видео)

Термопара – это очень важный элемент газового котла. И несмотря на то, что она частью выходит из строя, производители еще не нашли устройства лучше. Ведь термопара имеет простое строение и невысокую цену.


Добавить комментарий

teploclass.ru

Как проверить термопару

Для того чтобы измерить температуру, используют термодатчики – первичные преобразователи. В промышленности обычно используются термометры сопротивления и термопары. Есть несколько видов термопар. Самые распространенные – хромель-алюмель и хромель-копель. Для измерения используют специальную программу термометра термопары.

Вам понадобится

- для продолжительного мониторинга изменений температуры программа «Многоканальный самописец».

Спонсор размещения P&G Статьи по теме "Как проверить термопару" Как проверить качество телефонной линии Как проверить диод мультиметром Как проверить ИК-приемник

Инструкция

1


Перед измерением установите тип термопары, которую используете, и канал холодного спая компенсатора. В многоканальных измерениях каналы могут быть подключены к термопарам разных видов. По принципу действия термопара замеряет температуру между горячим спаем и свободными концами термоэлектродов.

2

Подключите термопары к устройству непосредственно или при помощи удлинительных проводов, которые должны быть изготовлены из таких же термоэлектродных материалов.

3

Измеряйте температуру свободных концов (холодных спаев) в зоне подключения термопар (возле клеммной колодки) при помощи специального термодатчика (компенсатора холодного спая). Она учитывается при измерении общей температуры. Для достижения максимальной точности показаний и верного измерения температуры свободных концов следите, чтобы в зоне контактной колодки не было больших градиентов температуры, конвективных потоков (обдувов, ветра, сквозняка), а также лучистых нагревов от горячих тел.

4

Включите программу термометра термопары, но вместо термопары подключите ко входу устройства перемычку, т.е. закоротите вход. В этом случае программа покажет измененную температуру контактной колодки. Подстройте по необходимости компенсатор холодного спая согласно инструкции калибровки компенсатора.

5

Погрузите термопару в кипящую воду для проверки работоспособности программы, термопары, устройства, компенсационного провода. Приборные показатели не должны отличаться от ста градусов более чем на один-два градуса. Помните, что чем короче будут термопарные провода, тем меньше будут на них электрические наводки. При всех раскладах длина проводов термопары не должна быть больше 50 метров. Если же требуется измерить большое расстояние, используйте распределенные системы с выносными усилителями. Как просто
