Как проверить термопару мультиметром на газовом котле: понятие, структура, изучение

Здравствуйте, уважаемые читатели. Как проверить термопару мультиметром на газовом котле? И какое значение у данной операции. И что play and earn money это вообще за компонент – термопара?

В данной статье рассматриваются способы проверки термопары газовых котлов с использованием cash advance businesses мультиметра. Описывается сам принцип функционирования термопары. Для примера приводится анализ этой составляющей на котле Бакси.

Понятие и структура термопары

Данная составляющая обороняет котёл от перегрева. А это залог его безопасности.

Она образована двумя разнородными проводниками. Они взаимодействуют как минимум в одной точке. При изменении температурных данных на участке датчика внутри термопары образуется напряжение.

Благодаря чему контролируется температура, и аппарат защищён от перегрева.

Виды термопар

Для создания индикатора применяются два разных металла. И для каждого сочетания металлов температура реакции различна. Поэтому датчики имеют отличия по уровню регуляции температур.

Производственная норма многих термопар – 0 C. Почти все производители используют электронную компенсацию холодной спайки. В итоге температурные скачки корректируются на клеммах датчика.

Изучение термопары

Если работа газового котла не стабильна, необходимо изучить состояние термопары.

Первый симптом неполадки – в процессе работы аппарата нет фиксации кнопки на магнитном коробе.

В этом случае нужно проверить термодатчик. Для этого есть лёгкая методика:

  1. Отключайте газовый аппарат от сети (от электричества и газа).

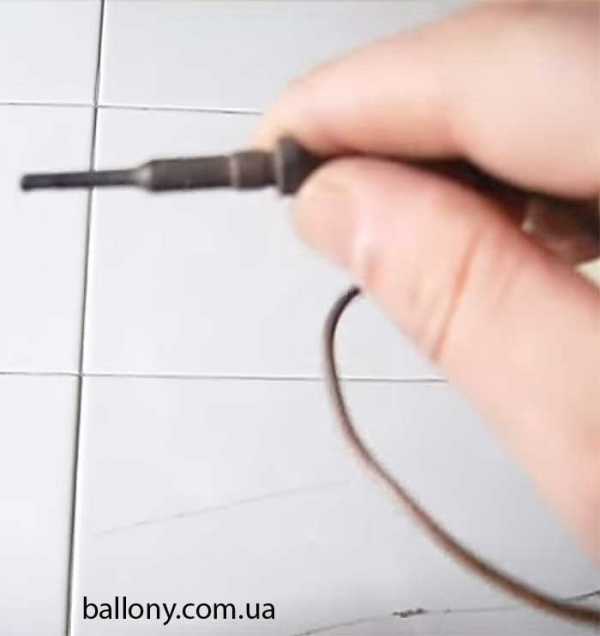

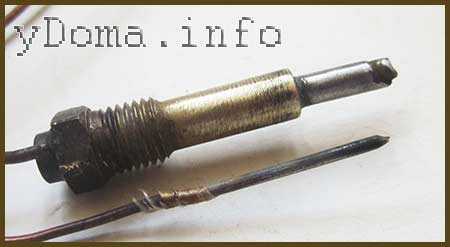

  2. На одном окончании термопары находится специальный индикатор. Вторым окончанием термопара присоединена к ЭК (электромагнитному клапану). Способ крепления – гайка.
  3. Гайку нужно отвинтить от ЭК, затем снять термопару с аппарата.
  4. Нагрейте индикатор над кухонной плитой или свечой. Его дистанция от теплового источника – 1-2 см.

При нагреве индикатор, корпус термопары нагревается до середины. В этом процессе защитите руки перчатками.

Шаги после нагревания термопары:

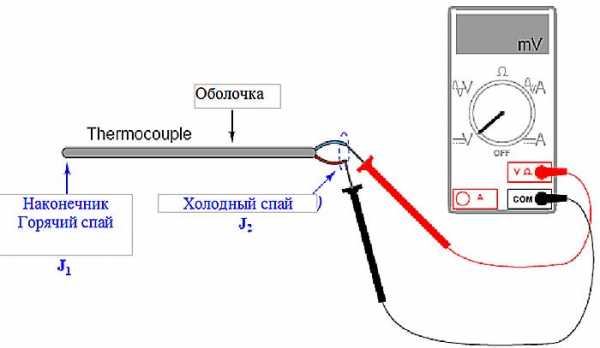

  1. Используйте мультиметр. Один его щуп приложите к корпусу устройства. А второй – к контакту на выходе.
  2. Примерно через минуту мультиметр определит напряжение. Если показания варьируются в спектре 18-25 мВ, значит, неполадок с fixed annuity interest rate термическим регулятором нет. Проблема кроется в слабом контакте между термопарой и ЭК.

Если показатели не достигают 18 мВ, термический преобразователь может быть рабочим. Для этого перемещайте его в пламени. Снова измерьте данные щупами.

Оптимальные параметры – это 20-25 мВ. Даже при условии 18 мВ ЭК может функционировать без сбоев. А кнопка сама payday loans gallatin tn выключается при показателях 16-17 мВ

Прогорания индикатора

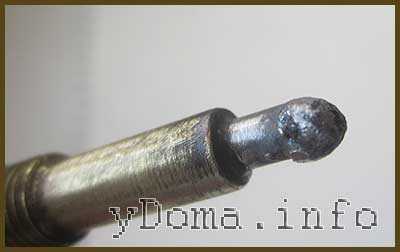

Чаще всего термопара ломается из-за прогорания термального индикатора.

Когда при визуальном изучении на его поверхности обнаруживается серьёзная вмятина чёрного цвета или дырка, то датчик нуждается в замене.

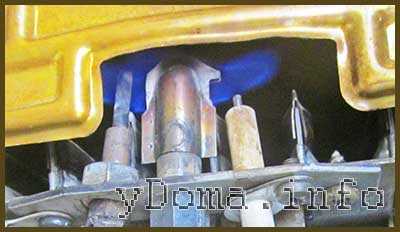

Термальные электрические преобразователи часто прогорают в котлах любой марки, и Бакси не исключение.

Если у pmi 2013 вас модель именно этой марки, вам стоит провести необходимое изучение термических составляющих.  Появляется вопрос – «А как проверить термопару мультиметром на газовом котле baxi?». Процесс был обозначен выше. Он подходит для всех котлов.

У них может быть отличие в расположении и виде термопары.

Что financial assistance grants касается «Бакси», то в её моделях часто развивают напряжение в термопаре. Так ЭК становится чувствительнее. Напряжение достигается 30 мВ. И это отрицательно сказывается на рабочем сроке терморегуляторов.

Заключение

При появлении обозначенных симптомов, оперативно проводите проверку термопары. Ведь её состояние сказывается на состоянии всего аппарата.

Похожие статьи

Установка газовой колонки в квартире: нормы и цена, сколько стоит замена Читать далее Смягчитель воды для газового котла: значение прибора, какие виды, критерии выбора, примерная стоимость Читать далее Методы очищения горелки газового котла: как почистить Читать далее

ballony.com.ua

принцип работы, устройство, типы и виды, проверка работы

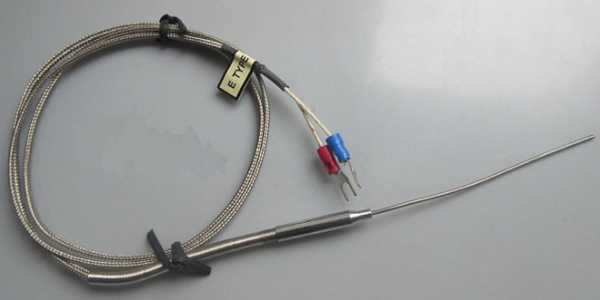

Термопара – это устройство для измерения температур во всех отраслях науки и техники. Данная статья представляет общий обзор термопар с разбором конструкции и принципом действия устройства. Описаны разновидности термопар с их краткой характеристикой, а также дана оценка термопары как измерительного прибора.

Устройство термопары

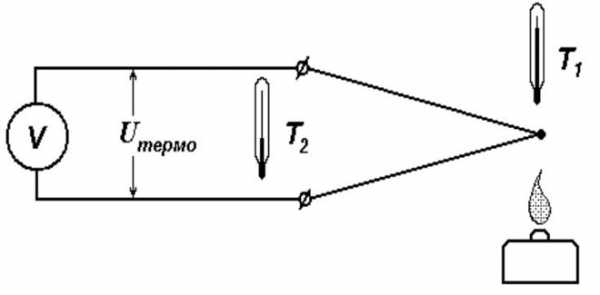

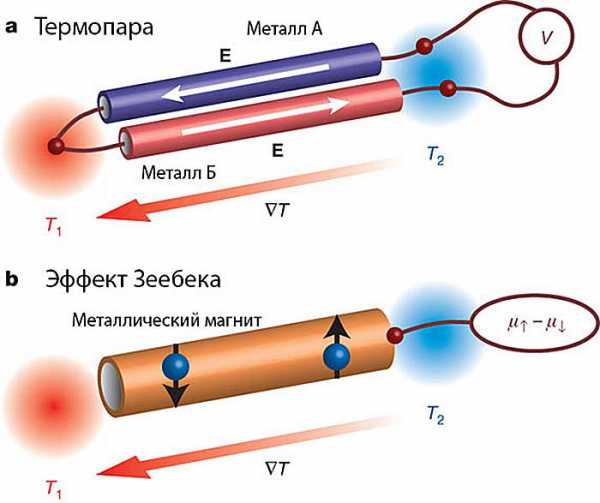

Принцип работы термопары. Эффект Зеебека

Работа термопары обусловлена возникновением термоэлектрического эффекта, открытым немецким физиком Томасом Зеебеком (Tomas Seebeck) в 1821 г.

Явление основано на возникновении электричества в замкнутом электрическом контуре при воздействии определенной температуры окружающей среды. Электрический ток возникает при наличии разницы температур между двумя проводниками (термоэлектродами) различного состава (разнородных металлов или сплавов) и поддерживается сохранением места их контактов (спаев). Устройство выводит на экран подсоединенного вторичного прибора значение измеряемой температуры.

Выдаваемое напряжение и температура находятся в линейной зависимости. Это означает, что увеличение измеряемой температуры приводит к большему значению милливольт на свободных концах термопары.

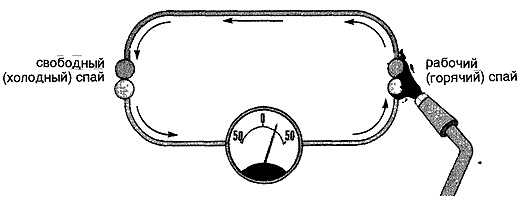

Находящийся в точке измерения температуры спай называется «горячим», а место подключения проводов к преобразователю – «холодным».

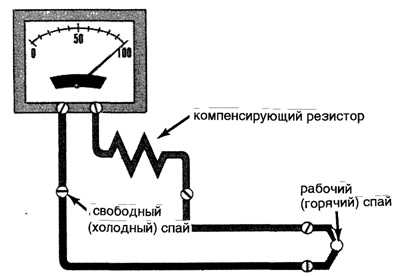

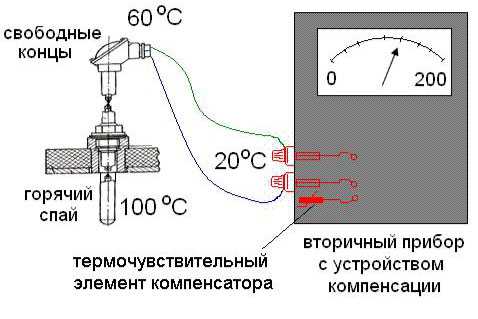

Компенсация температуры холодного спая (КХС)

Компенсация холодного спая (КХС) – это компенсация, вносимая в виде поправки в итоговые показания при измерении температуры в точке подсоединения свободных концов термопары. Это связано с расхождениями между реальной температурой холодных концов с вычисленными показаниями градуировочной таблицы для температуры холодного спая при 0°С.

КХС является дифференциальным способом, при котором показания абсолютной температуры находятся из известного значения температуры холодного спая (другое название эталонный спай).

Конструкция термопары

При конструировании термопары учитывают влияние таких факторов, как «агрессивность» внешний среды, агрегатное состояние вещества, диапазон измеряемых температур и другие.

Особенности конструкции термопар:

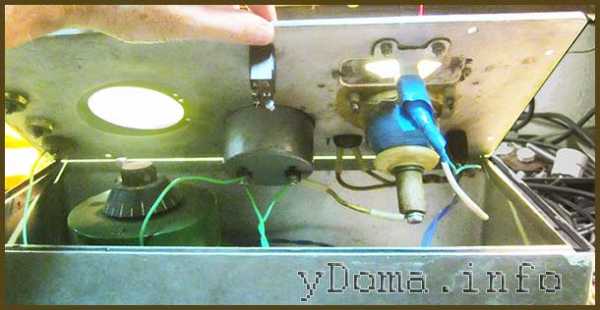

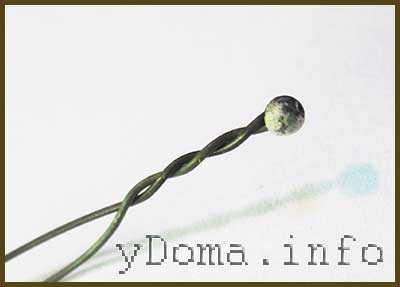

1) Спаи проводников соединяются между собой скруткой или скруткой с дальнейшей электродуговой сваркой (редко пайкой).

ВАЖНО: Не рекомендуется использовать способ скручивания из-за быстрой потери свойств спая.

2) Термоэлектроды должны быть электрически изолированы по всей длине, кроме точки соприкосновения.

3) Способ изоляции подбирается с учетом верхнего температурного предела.

  • До 100-120°С – любая изоляция;
  • До 1300°С – фарфоровые трубки или бусы;
  • До 1950°С – трубки из Al2O3;
  • Свыше 2000°С – трубки из MgO, BeO, ThO2, ZrO2.

4) Защитный чехол.

Материал должен быть термически и химически стойким, с хорошей теплопроводностью (металл, керамика). Использование чехла предотвращает коррозию в определенных средах.

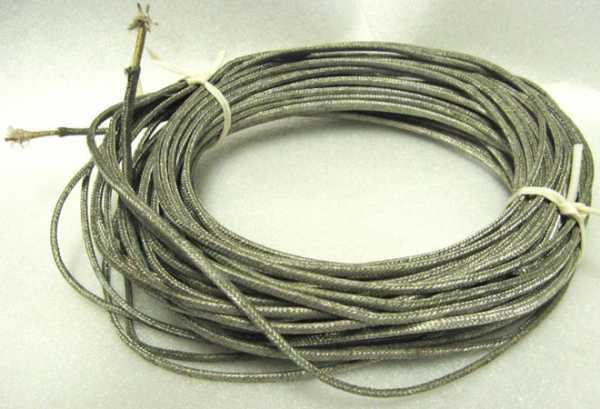

Удлиняющие (компенсационные) провода

Данный вид проводов необходим для удлинения концов термопары до вторичного прибора или барьера. Провода не используются в случае наличия у термопары встроенного преобразователя с унифицированным выходным сигналом. Наиболее широкое применение получил нормирующий преобразователь, размещенный в стандартной клеммной головке датчика с унифицированным сигналом 4-20мА, так называемая «таблетка».

Материал проводов может совпадать с материалом термоэлектродов, но чаще всего заменяется на более дешевый с учетом условий, предотвращающих образования паразитных (наведенных) термо-ЭДС. Применение удлиняющих проводов также позволяет оптимизировать производство.

Типы и виды термопар

Многообразие термопар объясняется различными сочетаниями используемых сплавов металлов. Подбор термопары осуществляется в зависимости от отрасли производства и необходимого температурного диапазона.

Термопара хромель-алюмель (ТХА)

Положительный электрод: сплав хромель (90% Ni, 10% Cr).
Отрицательный электрод: сплав алюмель (95% Ni, 2% Mn, 2% Al, 1% Si).

Изоляционный материал: фарфор, кварц, окиси металлов и т.д.

Диапазон температур от -200°С до 1300°С кратковременного и 1100°С длительного нагрева.

Рабочая среда: инертная, окислительная (O2=2-3% или полностью исключено), сухой водород, кратковременный вакуум. В восстановительной или окислительно-восстановительной атмосфере в присутствии защитного чехла.

Недостатки: легкость в деформировании, обратимая нестабильность термо-ЭДС.

Возможны случаи коррозии и охрупчивания алюмеля в присутствии следов серы в атмосфере и хромеля в слабоокислительной атмосфере («зеленая глинь»).

Термопара хромель-копель (ТХК)

Положительный электрод: сплав хромель (90% Ni, 10% Cr).
Отрицательный электрод: сплав копель (54,5% Cu, 43% Ni, 2% Fe, 0,5% Mn).

Диапазон температур от -253°С до 800°С длительного и 1100°С кратковременного нагрева.

Рабочая среда: инертная и окислительная, кратковременный вакуум.

Недостатки: деформирование термоэлектрода.

Возможно испарение хрома при длительном вакууме; реагирование с атмосферой, содержащей серу, хром, фтор.

Термопара железо-константан (ТЖК)

Положительный электрод: технически чистое железо (малоуглеродистая сталь).
Отрицательный электрод: сплав константан (59% Cu, 39-41% Ni, 1-2% Mn).

Используется для проведения измерений в восстановительных, инертных средах и вакууме. Температура от -203°С до 750°С длительного и 1100°С кратковременного нагрева.

Применение складывается на совместном измерении положительных и отрицательных температур. Невыгодно использовать только для отрицательных температур.

Недостатки: деформирование термоэлектрода, низкая коррозийная стойкость.

Изменение физико-химических свойств железа около 700°С и 900 °С. Взаимодействует с серой и водными парами с образованием коррозии.

Термопара вольфрам-рений (ТВР)

Положительный электрод: сплавы ВР5 (95% W, 5% Rh)/ВАР5 (BP5 с кремнещелочной и алюминиевой присадкой)/ВР10 (90% W, 10% Rh).
Отрицательный электрод: сплавы ВР20 (80% W, 20% Rh).

Изоляция: керамика из химически чистых окислов металлов.

Отмечается механическая прочность, термостойкость, малая чувствительность к загрязнениям, легкость изготовления.

Измерение температур от 1800°С до 3000°С, нижний предел – 1300°С. Измерения проводятся в среде инертного газа, сухого водорода или вакуума. В окислительных средах только для измерения в быстротекущих процессах.

Недостатки: плохая воспроизводимость термо-ЭДС, ее нестабильность при облучении, непостоянная чувствительность в температурном диапазоне.

Термопара вольфрам-молибден (ВМ)

Положительный электрод: вольфрам (технически чистый).
Отрицательный электрод: молибден (технически чистый).

Изоляция: глиноземистая керамика, защита кварцевыми наконечниками.

Инертная, водородная или вакуумная среда. Возможно проведение кратковременных измерений в окислительных средах в присутствии изоляции. Диапазон измеряемых температур составляет 1400-1800°С, предельная рабочая температура порядка 2400°С.

Недостатки: плохая воспроизводимость и чувствительность термо-ЭДС, инверсия полярности, охрупчивание при высоких температурах.

Термопары платинородий-платина (ТПП)

Положительный электрод: платинородий (Pt c 10% или 13% Rh).
Отрицательный электрод: платина.

Изоляция: кварц, фарфор (обычный и огнеупорный). До 1400°С – керамика с повышенным содержанием Al2O3, свыше 1400°С – керамику из химически чистого Al2O3.

Предельная рабочая температура 1400°С длительно, 1600°С кратковременно. Измерение низких температур обычно не производят.

Рабочая среда: окислительная и инертная, восстановительная в присутствии защиты.

Недостатки: высокая стоимость, нестабильность при облучении, высокая чувствительность к загрязнениям (особенно платиновый электрод), рост зерен металла при высоких температурах.

Термопары платинородий-платинородий (ТПР)

Положительный электрод: сплав Pt c 30% Rh.
Отрицательный электрод: сплав Pt c 6% Rh.

Среда: окислительная, нейтральная и вакуум. Использование в восстановительных и содержащих пары металлов или неметаллов средах в присутствии защиты.

Максимальная рабочая температура 1600°С длительно, 1800°С кратковременно.

Изоляция: керамика из Al2O3 высокой чистоты.

Менее подвержены химическим загрязнениям и росту зерна, чем термопара платинородий-платина.

Схема подключения термопары

  • Подключение потенциометра или гальванометра непосредственно к проводникам.
  • Подключение с помощью компенсационных проводов;
  • Подключение обычными медными проводами к термопаре, имеющей унифицированный выход.

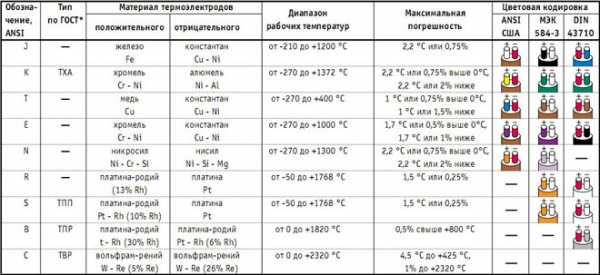

Стандарты на цвета проводников термопар

Цветная изоляция проводников помогает отличить термоэлектроды друг от друга для правильного подключения к клеммам. Стандарты отличаются по странам, нет конкретных цветовых обозначений для проводников.

ВАЖНО: Необходимо узнать используемый стандарт на предприятии для предотвращения ошибок.

Точность измерения

Точность зависит от вида термопары, диапазона измеряемых температур, чистоты материала, электрических шумов, коррозии, свойств спая и процесса изготовления.

Термопарам присуждается класс допуска (стандартный или специальный), устанавливающий доверительный интервал измерений.

ВАЖНО: Характеристики на момент изготовления меняются в период эксплуатации.

Быстродействие измерения

Быстродействие обуславливается способностью первичного преобразователя быстро реагировать на скачки температуры и следующим за ними потоком входных сигналов измерительного прибора.

Факторы, увеличивающие быстродействие:

  1. Правильная установка и расчет длины первичного преобразователя;
  2. При использовании преобразователя с защитной гильзой необходимо уменьшить массу узла, подобрав меньший диаметр гильз;
  3. Сведение к минимуму воздушного зазора между первичным преобразователем и защитной гильзой;
  4. Использование подпружиненного первичного преобразователя и заполнения пустот в гильзе теплопроводящим наполнителем;
  5. Быстро движущаяся среда или среда с большей плотностью (жидкость).

Проверка работоспособности термопары

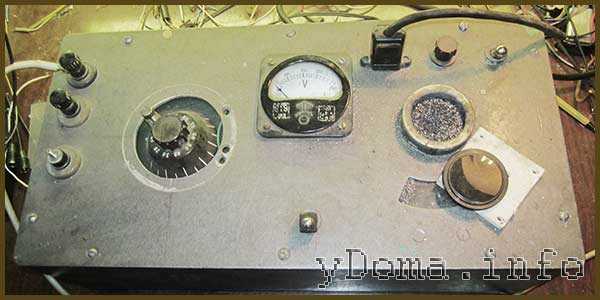

Для проверки работоспособности подключают специальный измерительный прибор (тестер, гальванометр или потенциометр) или измеряют напряжение на выходе милливольтметром. При наличии колебаний стрелки или цифрового индикатора термопара является исправной, в противном случае устройство подлежит замене.

Причины выхода из строя термопары:

  1. Неиспользование защитного экранирующего устройства;
  2. Изменение химического состава электродов;
  3. Окислительные процессы, развивающиеся при высоких температурах;
  4. Поломка контрольно-измерительного прибора и т.д.

Преимущества и недостатки использования термопар

Достоинствами использования данного устройства можно назвать:

  • Большой температурный диапазон измерений;
  • Высокая точность;
  • Простота и надежность.

К недостаткам следует отнести:

  • Осуществление постоянного контроля холодного спая, поверки и калибровки контрольной аппаратуры;
  • Структурные изменения металлов при изготовлении прибора;
  • Зависимость от состава атмосферы, затраты на герметизацию;
  • Погрешность измерений из-за воздействия электромагнитных волн.

odinelectric.ru

Проверка термопары мультиметром – область применения, принцип действия, самостоятельное изготовление датчика температуры

Использование мультиметра для проверки термопары котла и колонки

В частных домах и квартирах, где проведен газ, помимо кухонных печей часто встречаются и газовые котлы для обеспечения горячего водоснабжения и отопления. Большая часть отопительной и бытовой газовой техники имеет в своей конструкции термопару, которая защищает устройство от перегрева, что в свою очередь обеспечивает безопасность эксплуатации подобной техники.

Что такое термопара?

В конструкцию термопары входят два разнородных проводника, которые непосредственно контактируют между собой в одной или нескольких точках (в редких случаях соединяются компенсационными проводами). Когда на участке датчика происходит изменение температуры, внутри устройства создается напряжение.

За счет этого осуществляется контроль температуры и защита от перегрева. Также термопары могут применяться для конвертации тепловой энергии в другие виды энергии, в том числе и в электрический ток.

Главные характеристики термоэлектрического преобразователя напрямую зависят от материала, из которого они производятся. Любой термодатчик сделанный из двух разных металлов будет вырабатывать электрический потенциал под воздействием температуры, но для каждой комбинации металлов температура срабатывания будет разной. За счет этого термопары различаются по уровню контроля температуры.

Видов терморегуляторов большое множество, но важным будет их устойчивость к коррозии. В тех моделях термоэлектрических преобразователях, где температурный датчик находится на достаточном удалении от измерительного прибора, в конструкции для их соединения применяют расширительную проводку, благодаря чему снижается стоимость устройства.

Большинство термопар при производстве стандартизируют по эталону температуры, который составляет 0 градусов Цельсия. Большинство производителей применяют технологии электронной компенсации холодной спайки, за счет чего производится корректировка перепадов температуры на клеммах устройства.

Также за счет специальной электротехники можно сводить к минимуму отклонение других характеристик, что делает термопары более точными, а измерения максимально приближенными к действительности.

Термоэлектрические преобразователи получили большое распространение как в бытовой, так и в промышленной нагревательной технике. Эти простые, но полезные устройства можно найти в конструкции газовой колонки, кухонной печи, промышленной печи, газовой турбины выхлопных газов, дизельного двигателя и т. д.

Проверка термопары

Иногда случается, что газовый котел перестает стабильно работать и причин этому может быть много, но зачастую, самой распространенной является неисправность термопары. Первым признаком неисправности газового котла чаще всего становится проблема с кнопкой на магнитной коробке, а точнее она не фиксируется во время работы котла. В большинстве случаев хозяева газовых котлов в подобной ситуации попросту фиксируют кнопку в нажатом положении при помощи скотча или изоляционной ленты. Но, во-первых это решает проблему только временно, а во-вторых такой метод может привести к непредсказуемым последствиям, например, к полному выходу из строя газового котла или к несчастному случаю.

Если такая проблема с кнопкой начала проявляться, следует сразу принимать меры к ее устранению. В первую очередь необходима проверка терморегулятора. Есть простой метод, как проверить термопару мультиметром:

  1. Для начала необходимо отключить газовый котел от электросети и газопровода для обеспечения безопасности во время выполнения ремонтных работ.
  2. На одном конце термопары находится термодатчик, а вторым концом при помощи гайки термопара крепиться к электромагнитному клапану.
  3. Гайка откручивается от клапана, и термопара снимается с газового котла.
  4. Далее необходимо нагреть датчик термоэлектрического преобразователя над источником стабильного огня (например, газовая конфорка кухонной плиты или свеча). Датчик необходимо держать на высоте примерно 1 см от пламени.

    Внимание! При нагреве датчика, корпус термоэлектрического преобразователя может нагреться до середины. При нагреве термопары стоит использовать перчатки для защиты рук от ожогов.

  5. После того как термопара нагрелась, необходимо использовать вольтметр или тестер установленный на мВ. Один щуп прикладывается к корпусу термопары, а второй щуп – к выходному контакту.
  6. В течение 45-60 секунд после начала нагрева термопары мультиметр начнет фиксировать электрическое напряжение. Если показания колеблются в пределах 18-25 мВ, это будет означать, что терморегулятор исправен и проблема, скорее всего, в плохом контакте между электромагнитным клапаном и термопарой.

Также в случаях, когда напряжение термоэлектрического преобразователя не превышает 18 мВ, он может быть все же исправным. Необходимо подвигать терморегулятор в пламени и провести замер щупами для мультиметра еще раз. Оптимальное значение электрического напряжения для стабильной работы электромагнитного клапана является 20-25 мВ. Но даже при 18 мВ клапан может продолжать работать без выбивания. Кнопка будет постоянно выключаться при значении напряжения меньше 16-17 мВ.

Самый распространенный тип поломки термопары это прогорание термодатчика.

Если при визуальном осмотре на поверхности датчика видна глубокая черная вмятина или дырка (прогар), то термоэлектрический преобразователь необходимо заменить. Прогорание термоэлектрических преобразователей случается в газовых котлах любого производителя, что является нормально практикой в их эксплуатации.

Также для повышения напряжения в термопаре, а, следовательно, и повышения чувствительности электромагнитного клапана, отверстие запальника специально дополнительно увеличивали. Это приводит к повышению напряжения до значения 30 мВ, но срок эксплуатации терморегуляторов в таких условиях снижается.

evosnab.ru

Как температура измеряется мультиметром, как проверить датчик температуры тестером

Мультиметры – универсальные приборы для измерения различных показателей электрооборудования. Чаще всего они применяются для работы электриками, однако иногда с их помощью проводят измерение температуры. Это возможно, если прибор имеет соответствующие функции, или есть возможность приладить к нему микросхему.

Основные моменты

Мультитметр используют в качестве термометра, если надо провести измерения температуры в сложных условиях – открытое пламя, ядовитые вещества, трудный доступ к объекту, слишком горячий объект.

Многие мультиметры обладают встроенной функцией измерения температуры. В этом случае пользоваться прибором несложно, так как не придется вносить никаких изменений в его конструкцию, достаточно только разобраться, какой режим выбрать. Обычно этот режим промаркирован буквами «temp», а в комплекте с мультиметром идет термопара, представляющая собой провод с датчиком. Для подключения термопары на корпусе предусмотрено два гнезда.

Большинство тестеров способно работать с температурой от -40 до 1000 градусов по Цельсию. Если вы приобрели недорогой мультиметр, стоит обратить внимание на то, какая термопара идет в комплекте. Дело в том, что большинство мультиметров имеют достаточно тонкие провода, которые могут оплавиться при воздействии на них температур свыше 250 °C. Надо также обращать внимание на то, возможно ли измерение температуры жидкостей или только газов.

Если вы собираетесь работать с высокими температурами, то штатную термопару лучше сменить на специальную, конструкция которой рассчитана на измерения в более сложных условиях.

Для некоторых приборов потребуется использовать специальный переходник, так как мультиметры имеют одинарные входы, а профессиональная термопара – миниатюрную вилку. После подключения термопары необходимо выбрать режим измерения температуры: он может быть в градусах по Цельсию или Фаренгейту.

Для того чтобы узнать, какая температура, необходимо коснуться кончиком термопары интересующего объекта. Данные сразу же появятся на электронном дисплее.

Длительность контакта с объектом составляет всего 2-3 секунды, для точности измерений контакт должен быть плотным. Проверить правильность работы мультиметра можно, сравнив его показания с показаниями термометра. Важно также следить за полярностью подключения термопары.

Без специального режима

Существует ли возможность измерить температуру мультиметром, не имеющим для этого специального режима? Оказывается, это действительно можно сделать, но потребуется немного модернизировать прибор. Нужно приобрести микросхему ЛМ-35, с ее помощью показатели температуры будут превращены в напряжение, и прибор сможет распознать данные, но укажет их в Вольтах. Например, 0,30 Вольт нужно будет понимать как 30 градусов Цельсия.

Использование микросхемы не требует сложного вмешательства в конструкцию прибора и позволяет использовать любой мультиметр для измерения температуры. Для того чтобы микросхема работала, вам потребуется:
  • три провода, которые можно будет подключить к 10-омному выходу прибора;
  • отдельный источник питания не менее 4 Вольт, то есть 2 плоских батарейки.

Если надо измерить не только положительную, но и отрицательную температуру, потребуется также подключение источника опорного напряжения.

Сама микросхема подключается просто. Она имеет три разъема для проводов плюсового, минусового значения и выходной датчик. Такой подход позволит преобразовать любой мультиметр, сделав его более функциональным, при этом конструкция обойдется недорого.

Проверка датчика температуры тестером

Вопрос, как проверить датчик температуры тестером, достаточно актуален для автомобилистов. Для того чтобы провести необходимые измерения, можно использовать любой мультиметр, кроме этого, потребуется снять сам датчик и приготовить чайник с водой. Датчик нужно будет погрузить в кипящую воду (температура жидкости всегда составляет 100 °C). Провода, отходящие от датчика, удобнее всего закрепить крокодилами и подключить к измерительному прибору. После этого мультиметр нужно установить в режим измерения сопротивление тока.

Если показания сопротивления датчика при воздействии на него температуры в 100° не превышают 210 Ом, то датчик можно смело менять, так как его показания некорректны. При таком сопротивлении датчика вы столкнетесь с тем, что ваше авто будет регулярно закипать. Использовав мультиметр, вы избавитесь от необходимости разбирать головку цилиндра и проводить сложные ремонтные действия, быстро выявив причину неисправности в домашних условиях. Вы также сможете выбрать тот датчик, который будет корректно отображать данные.

Какой прибор выбрать

В принципе, возможно измерение температуры любым мультиметром, однако есть несколько важных нюансов. Перед покупкой нужно обратить внимание не только на цену, но и на качество. Будет гораздо удобнее, если мультиметр изначально рассчитан на измерение разных диапазонов температуры и имеет специальный режим для этого. Тогда не придется дорабатывать его, используя дополнительные устройства.

Чем выше функциональность устройства, тем оно удобнее и полезнее в применении. Приобретать прибор лучше в проверенном магазине, так как достаточно много продукции даже известных фирм подделывается, не говоря уже о недобросовестных производителях, предлагающих товар низкого качества. Лучше немного переплатить, однако иметь гарантию надежности купленного тестера.

К стандартным функциям устройств относится возможность измерять напряжение, сопротивление, силы тока постоянного и переменного.

Большинство моделей позволит прозвонить цепь. От того, какой у тестера дисплей, часто зависит цена. Если это обычный экран с цифрами, прибор обойдется дешевле, чем аналог с полноценным цветным дисплеем и возможностью управления через него.

Выбор мультиметров довольно широк. Всегда можно подобрать подходящий аппарат, исходя из функциональности, цены и качества. Прибор станет незаменимым во многих ситуациях, поможет проверить не только состояние проводки, но и многих деталей различных электроприборов.

evosnab.ru

принцип работы, как проверить мультиметром, устройство и как работает, что это такое

Термопара для газового котла имеет простую конструкцию, поэтому ее достаточно легко ремонтироватьГазовый котел – это сложная конструкция, которая нуждается в дополнительных комплектующих. Особенно важны в этом устройстве части, контролирующие его работу и защищающие от перегрева. Одним из самых важных составляющих газового котла является термопара. Давайте разберемся, что она собой представляет и как отремонтировать ее своими руками.

Что такое термопара для газового котла

Чтобы понять, как работает термопара, нужно сначала определиться, что она собой представляет. Только в этом случае вы сможете поменять ее в случае неисправности и проверить ее работу.

Термопара – это элемент не только газового котла, но и колонки. Именно благодаря ней обеспечивается безопасность работы газового оборудования.

Вы можете найти ответ на вопрос: «Что такое термопара?», в специальных документациях. Однако мы предлагаем вам объяснение устройства этого элемента простым языком.

Что такое термопара:

  1. Термопара представляет собой устройство контроля за оборудованием. Она состоит из двух проводников разного типа.
  2. Проводники термопары обязательно должны контактировать между собой. Такой контакт обеспечивается в одной или двух точках устройства.
  3. Благодаря разнотипности проводников в термопаре, нагреваясь, они создают между собой напряжение. Это напряжение учитывается в процессе работы газового котла.
  4. Именно благодаря проводникам и их характеристикам, вам не придется применять внешнее возбуждение газового котла. Эти детали могут питаться автономно.

Таким образом, термопара является датчиком контроля температуры в котле. Она имеет очень простое устройство, за счет этого обеспечивается ее универсальность.

Термопара для газового котла может отличаться по длине и толщине трубки

Есть лишь одно правило касательно выбора термопары. При покупке подобного устройства нужно обращать внимание на качества фиксации точек соединения проводников. Если данный параметр выполнен не качественно, то устройство может давать погрешность больше чем в один градус. Это недопустимый показатель для газового оборудования.

Как работает термопара

Если вы хотите научиться ремонтировать и находить неисправность в термопаре, нужно сначала разобраться в принципе ее работы и понять, как она устроена.

На самом деле, в ремонте термопары нет большой необходимости. Это устройство имеет весьма доступную цену, что делает возможным ее частую замену.

Итак, как устроена термопара мы уже разобрались. Она состоит из двух соединенных в одной или нескольких точках проводников. Выглядит это устройство как толстый металлический провод с утолщениями на концах. Утолщения – это проводники, а сам провод состоит из хромеля и алюминия.

Принцип работы термопары:

  • Соединенные между собой разнородные металлы, а точнее их место соединения, нагреваются до определенной температуры;
  • На холодных концах этих металлов образуется напряжение;
  • К концам проводников подключается измерительный прибор, и цепь замыкается;
  • Из-за возникшего напряжения, в катушке электромагнитного клапана возникает индукция;
  • Благодаря этому клапан-отсекатель открывается и удерживается в открытом состоянии.

Если объяснять, как мы видим то, как работает термопара, то принцип ее работы будет следующим: мы нажимает на шток электромагнитного клапана, открывая его вручную, запальник получает порцию газа, от чего разгорается, в это время находящиеся над ним концы термопары разогреваются, через полминуты этот элемент начинает вырабатывать напряжение и клапан открывается, можно отпускать шток.

Преимущества термопары для котла

Термопара присутствует во всех газовых нагревательных оборудованиях. Она есть и в колонках и в котлах. При этом, раньше данный элемент в котлах не использовался и они вполне обходились без него. Почему сейчас без этого элемента не обходится ни один газовый котел?

Сама термопара стоит недорого, а вот провода, установленные между панелью и термопарой, имеют более высокую стоимость, чем остальные элементы прибора.

Свою популярность термопара получила благодаря большому количеству преимуществ ее использования. Ведь только с появлением этого устройства, производители смогли обеспечить безопасный и качественный электророзжииг.

Преимущества использования термопары:

  • Несмотря на то, что термо пара является датчиком контроля пламени, она может одновременно являться и тестером температуры;
  • Этот элемент газового котла устроен очень просто, в нем нет дополнительных деталей и сложной аппаратуры, такое устройство делает термопару дешевой;
  • Данная деталь может выдержать широкий диапазон изменяемых температур;
  • Точность термопары находится на высоте, именно поэтому ее можно использовать в таких опасных изделиях, как газовые котлы и колонки;
  • Ремонт и установка термопары настолько просты, что с ними справиться даже простой обыватель.

Среди достоинств термопары стоит отметить компактность и небольшую стоимость

Несмотря на то, что у термопары масса достоинств, она имеет свои недостатки. Во-первых, связь между температурой нагрева и ростом потенциала не линейная, то есть электрический потенциал не возрастает при росте температуры. Во-вторых, предел роста потенциала достаточно мал. Эти отрицательные качества не влияют на работу оборудования в целом, но при изменении температур, прибор требует качественной калибровки.

Также достоинство термопары – простота и надежность, одновременно является и ее недостатком. Вы спросите как? Дело в том, что если термопара перегорит, а это иногда случается, ее ремонт будет невозможен. В этом случае термопару придется попросту заменить. Кроме того, газовый котел без этого элемента работать не будет. Однако цена термопары вполне приемлема, а ее монтаж достаточно прост.

Как проверить термопару на газовом котле

К сожалению, термопара чаще других деталей газового котла выходит из строя. При этом все оборудование попросту перестает работать. Поэтому при выходе из строя газового котла, первым возникает подозрение, что перегорела именно термопара.

Если у вас вышел из строя газовый котел, то первым делом нужно проверить термопару. Именно этот элемент чаще других становится причиной остановки работы всего оборудования.

Прежде чем отправляться в магазин за новой термопарой, нужно проверить, действительно ли причина поломки оборудования заключается именно в ней. Вы можете сделать это не вызывая мастера самостоятельно. Однако в ходе работы вам придется сделать измерения мултьтиметром, поэтому заранее позаботьтесь, чтобы он у вас был. Его можно приобрести в магазине, или прозвонить своих знакомых и найти его бесплатно.

Проверка на исправность термопары:

  1. Разъедините конец термопары с электромагнитным клапаном. Для этого их нужно раскрутить.
  2. Снимите с котла термопару. Нагрейте ее конец, который находился над горелкой котла, над свечкой или газовой горелкой;
  3. Далее необходимо подождать полминуты и измерить показания на входном контакте с помощью мультиметра. Если они будут меньше 17 милливольт, то в термопаре неисправность.

Вот таким простым способом вы сможете проверить, не в термопаре ли причина остановки работы газового котла. Данная работа проста и не требует много времени. Единственной проблемой в данном случае является поиск мультиметра.

Ремонт термопары или ее замена

В большинстве случаев ремонт вышедшей из строя термопары невозможен. Дело в том, что если это устройство перегорает, то ремонтировать там становится нечего, поэтому мы предлагаем рассмотреть процесс ее замены.

В большинстве случаев любая термопара подходит к самым разным котлам. Все дело в простате ее устройства и универсальности.

Замена термопары – это достаточна простая работа. С ней сможет справиться даже человек, далекий от подобных работ. Поэтому и в этом случае вы можете обойтись без помощи мастера.

Если вы не имеете опыта ремонта термопары, то стоит обратиться к профессионалу

Действия для камены термопары:

  1. Термопара устанавливается на газовую магистраль через специальный патрубок, к которому термопара крепится с помощью гайки из меди. Чтобы отсоединить термопару, эту гайку нужно просто раскрутить.
  2. Также нужно открутить компрессионный винт. Вы его найдете под кронштейном.
  3. Теперь можно снять старую термопару.
  4. Чтобы установить новый элемент, нужно завинтить гайку и винт. При этом необходимо проверить, чтобы соединение было герметичным. Если это не так, то используйте керамические или полимерные прокладки.

Как видите замена термопары – это очень простая работа. Главное, чтобы при ваших действиях не пострадали другие части котла, например, отсенатель.

Ремонт термопары своими руками (видео)

Термопара – это очень важный элемент газового котла. И несмотря на то, что она частью выходит из строя, производители еще не нашли устройства лучше. Ведь термопара имеет простое строение и невысокую цену.

Добавить комментарий

teploclass.ru

Как проверить термопару

Для того чтобы измерить температуру, используют термодатчики – первичные преобразователи. В промышленности обычно используются термометры сопротивления и термопары. Есть несколько видов термопар. Самые распространенные – хромель-алюмель и хромель-копель. Для измерения используют специальную программу термометра термопары.

Вам понадобится

– для продолжительного мониторинга изменений температуры программа «Многоканальный самописец».

Спонсор размещения P&G
Статьи по теме “Как проверить термопару”
Как проверить качество телефонной линии
Как проверить диод мультиметром
Как проверить ИК-приемник

Инструкция

1

Перед измерением установите тип термопары, которую используете, и канал холодного спая компенсатора. В многоканальных измерениях каналы могут быть подключены к термопарам разных видов. По принципу действия термопара замеряет температуру между горячим спаем и свободными концами термоэлектродов.

2

Подключите термопары к устройству непосредственно или при помощи удлинительных проводов, которые должны быть изготовлены из таких же термоэлектродных материалов.

3

Измеряйте температуру свободных концов (холодных спаев) в зоне подключения термопар (возле клеммной колодки) при помощи специального термодатчика (компенсатора холодного спая). Она учитывается при измерении общей температуры. Для достижения максимальной точности показаний и верного измерения температуры свободных концов следите, чтобы в зоне контактной колодки не было больших градиентов температуры, конвективных потоков (обдувов, ветра, сквозняка), а также лучистых нагревов от горячих тел.

4

Включите программу термометра термопары, но вместо термопары подключите ко входу устройства перемычку, т.е. закоротите вход. В этом случае программа покажет измененную температуру контактной колодки. Подстройте по необходимости компенсатор холодного спая согласно инструкции калибровки компенсатора.

5

Погрузите термопару в кипящую воду для проверки работоспособности программы, термопары, устройства, компенсационного провода. Приборные показатели не должны отличаться от ста градусов более чем на один-два градуса. Помните, что чем короче будут термопарные провода, тем меньше будут на них электрические наводки. При всех раскладах длина проводов термопары не должна быть больше 50 метров. Если же требуется измерить большое расстояние, используйте распределенные системы с выносными усилителями.
Как просто

masterotvetov.com

90zavod.ru

принцип действия, схемы, таблица типов термопар и т.д.

Термопары — это наиболее распространенное устройство для измерения температуры. Термопары генерируют напряжение при нагревании и возникающий ток позволяет проводить измерения температуры. Отличается своей простотой, невысокой стоимостью, но внушительной долговечностью. Благодаря своим преимуществам, термопара используется повсеместно.

Стандартная термопара
Рекомендуем обратить внимание и на другие приборы для измерения температуры.

Принцип работы термопары

Термопара представляет собой два провода, изготовленных из различных металлов. Эти два провода скреплены или сварены вместе и образуют спай. Когда на этот спай оказывают воздействие изменения температуры, то термопара реагирует на них генерируя напряжение, пропорциональное по величине изменениям температуры.

Если термопара подсоединена к электрической цепи, то величина генерируемого напряжения будет отображаться на шкале измерительного прибора. Затем показания прибора могут быть преобразованы в температурные показания с помощью таблицы. На некоторых приборах шкала откалибрована непосредственно в градусах.

Термопара в электрической цепи

Спай термопары

В конструкции большинства термопар предусмотрен только один спай. Однако, когда термопара подсоединяется к электрической цепи, то в точках ее подсоединения может образовываться еще один спай.

Цепь термопары

Цепь, показанная на рисунке, состоит из трех проводов, помеченных как А, В и С. Провода скручены между собой и помечены как D и Е. Спай представляет собой дополнительный спай, который образуется, когда термопара подсоединяется к цепи. Этот спай называется свободным (холодным) спаем термопары. Спай Е — это рабочий (горячий) спай. В цепи находится измерительный прибор, который измеряет разницу величин напряжения на двух спаях.

Два спая соединены таким образом, что их напряжение противодействует друг другу. Таким образом, на обоих спаях генерируется одна и та же величина напряжения и показания прибора будут равны нулю. Так как существует прямо пропорциональная зависимость между температурой и величиной напряжения, генерируемой спаем термопары, то два спая будут генерировать одни и те же величины напряжения, когда температура на них будет одинаковой.

Воздействие нагрева одного спая термопары

Когда спай термопары нагревается, величина напряжения повышается прямо пропорционально. Поток электронов от нагретого спая протекает через другой спай, через измерительный прибор и возвращается обратно на горячий спай. Прибор показывает разницу напряжения между двумя спаями. Разность напряжения между двумя спаями. Разность напряжения, показываемая прибором, преобразуется в температурные показания либо с помощью таблицы, либо прямо отображается на шкале, которая откалибрована в градусах.

Холодный спай термопары

Холодный спай часто представляет собой точку, где свободные концы проводов термопары подсоединяются к измерительному прибору.

В силу того, что измерительный прибор в цепи термопары в действительности измеряет разность напряжения между двумя спаями, то напряжение холодного спая должно поддерживаться на неизменном уровне, насколько это возможно. Поддерживая напряжение на холодном спае на неизменном уровне мы тем самым гарантируем, что отклонение в показаниях измерительного прибора свидетельствует о изменении температуры на рабочем спае.

Если температура вокруг холодного спая меняется, то величина напряжения на холодном спае также изменится. В результате изменится напряжение на холодном спае. И как следствие разница в напряжении на двух спаях тоже изменится, что в конечном итоге приведет к неточным показаниям температуры.

Для того, чтобы сохранить температуру на холодном спае на неизменном уровне во многих термопарах используются компенсирующие резисторы. Резистор находится в том же месте, что и холодный спай, так что температура воздействует на спай и резистор одновременно.

Цепь термопары с компенсирующим резистором

Рабочий спай термопары (горячий)

Рабочий спай — это спай, который подвержен воздействию технологического процесса, чья температура измеряется. Ввиду того, что напряжение, генерируемое термопарой прямо пропорционально ее температуре, то при нагревании рабочего спая, он генерирует больше напряжения, а при охлаждении — меньше.

Рабочий спай и холодный спай

Типы термопары

Термопары конструируются с учетом диапазона измеряемых температур и могут изготавливаться из комбинаций различных металлов. Комбинация используемых металлов определяет диапазон температур, измеряемых термопарой. По этой причине была разработана маркировка с помощью букв для обозначения различных типов термопар. Каждому типу присвоено соответствующее буквенное обозначение, и это буквенное обозначение указывает на комбинацию используемых металлов в данной термопаре.

Типы термопар и диапазон их температур

Когда термопара подключается к электрической цепи, то она не будет работать нормально пока не будет соблюдена полярность при подключении. Плюсовые провода должны быть соединены вместе и подсоединены к плюсовому выводу цепи, а минусовые к минусовому. Если провода перепутать, то рабочий спай и холодный спай не будут в противофазе и показания температуры будут неточными. Одним из способов определения полярности проводов термопары -это определение по цвету изоляции на проводах. Помните, что минусовой провод во всех термопарах — красный.

Цвет изоляции проводов термопар

Во многих случаях приходится использовать провода для удлинения протяженности цепи термопары. Цвет изоляции соединительных проводов также несет в себе информацию. Цвет внешней изоляции соединительных проводов — разный, в зависимости от производителя, однако цвет первичной изоляции проводов обычно соответствует кодировке, указанной в таблице выше.

Неисправности термопары

Если термопара выдает неточные показания температуры, и было проверено, что нет ослабленных соединений, то причина может крыться либо в регистрирующем приборе, либо в самой термопаре, первым обычно проверяется регистрирующий прибор, так как приборы чаще выходят из строя, чем термопары.

Более того, если прибор показывает хоть какие-нибудь показания, пусть даже неточные, то, скорей всего, дело не в термопаре. Если термопара неисправна, то обычно она не выдает вообще никакого напряжения, и прибор не будет выдавать никаких показаний. Если показаний на приборе нет совсем, то вероятно дело в термопаре.

Если Вы подозреваете, что термопара вышла из строя, то проверьте ее сигнал на выходе с помощью прибора, который называется милливольтный потенциометр, который используется для измерения малых величин напряжения.

Потенциометр

www.kipiavp.ru

Как проверить термопару 🚩 как определить хромель 🚩 Электроника

Вам понадобится

  • - для продолжительного мониторинга изменений температуры программа «Многоканальный самописец».

Инструкция

Перед измерением установите тип термопары, которую используете, и канал холодного спая компенсатора. В многоканальных измерениях каналы могут быть подключены к термопарам разных видов. По принципу действия термопара замеряет температуру между горячим спаем и свободными концами термоэлектродов.

Подключите термопары к устройству непосредственно или при помощи удлинительных проводов, которые должны быть изготовлены из таких же термоэлектродных материалов.

Измеряйте температуру свободных концов (холодных спаев) в зоне подключения термопар (возле клеммной колодки) при помощи специального термодатчика (компенсатора холодного спая). Она учитывается при измерении общей температуры. Для достижения максимальной точности показаний и верного измерения температуры свободных концов следите, чтобы в зоне контактной колодки не было больших градиентов температуры, конвективных потоков (обдувов, ветра, сквозняка), а также лучистых нагревов от горячих тел.

Включите программу термометра термопары, но вместо термопары подключите ко входу устройства перемычку, т.е. закоротите вход. В этом случае программа покажет измененную температуру контактной колодки. Подстройте по необходимости компенсатор холодного спая согласно инструкции калибровки компенсатора.

Погрузите термопару в кипящую воду для проверки работоспособности программы, термопары, устройства, компенсационного провода. Приборные показатели не должны отличаться от ста градусов более чем на один-два градуса. Помните, что чем короче будут термопарные провода, тем меньше будут на них электрические наводки. При всех раскладах длина проводов термопары не должна быть больше 50 метров. Если же требуется измерить большое расстояние, используйте распределенные системы с выносными усилителями.

www.kakprosto.ru

поверка термопар

Поверка термоэлектрических термометров, выпускаемых по стандарту ГОСТ 6616-94 «Преобразователи термоэлектрические. Общие технические условия», проводится в соответствии со стандартом ГОСТ 8.338-2002 «Государственная система обеспечения единства измерений. Преобразователи термоэлектрические. Методика поверки» (можно скачать в разделе "Стандарты"). Методика поверки заключается в прямом или поэлектродном сличении рабочих термопар с образцовой термопарой в печи и оценке отклонения ее характеристики от НСХ. Серьезным недостатком методики ГОСТ 8.338 является то, что при периодической поверке термопары не учитывается возможность возникновения термоэлектрической неоднородности. Если глубина погружения термопары в сличительную печь отличается от рабочей глубины погружения, то участок наибольшего температурного перепада, в котором возникла неоднородность попадает при поверке в зону равномерной температуры и реальная погрешность термопары не определяется. Такая периодическая поверка может привести к ложным результатам, причем разница ТЭДС в рабочих условиях и при поверке термопар типа ТХА может достигать 5 -10 °С. Необходимо переработать стандарт, указав на данную проблему, и ввести в стандарт проверку термоэлектрической неоднородности. О принципе работы термопар и возникающих при их использовании погрешностях можно прочитать в разделах сайта "выбор датчика температуры/термопары", а также "Неопределенность калибровки термопары методом сличения с образцовой термопарой в печи"

Поверка эталонных термоэлектрических термометров типа ПП, выпускаемых по ГОСТ Р 52314-2005 «Преобразователи термоэлектрические платинородий-платиновые и платинородий-платинородиевые эталонные 1, 2 и 3-го разрядов. Общие технические требования» проводится по ГОСТ Р 8.611-2005 «Государственная система обеспечения единства измерений. Преобразователи термоэлектрические платинородий-платиновые эталонные 1, 2 и 3-го разрядов. Методика поверки». Поверка эталонных термоэлектрических термометров типа ПР проводится по ГОСТ Р 8.779-2012 "Государственная система обеспечения единства измерений. Преобразователи термоэлектрические платинородий-платинородиевые эталонные 1, 2 и 3-го разрядов. Методика поверки" , который был введен в действие с 1 июля 2013 г. Стандарты доступны для ознакомления в разделе «Российские и межгосударственные стандарты». Поверка эталонных термопар проводится методом калибровки в реперных точках МТШ-90 и сличением в печах с термопарой более высокого разряда.

Проанализируем технические требования и существующие методы поверки эталонных термопар 1 разряда в реперных точках МТШ-90

ГОСТ Р 52314-2005 (основные метрологические хар-ки)

ГОСТ Р 8.611-2005 (методы)

ГОСТ Р 8.779-2012 (методы)

мкВ

в темпер. эквиваленте °С

Диапазон температур:

ППО 300-1100 °С, ПРО 600-1800 °С

Допустимые значения ТЭДС в реперных точках:

ППО:

Zn 3447 ± 14 мкВ

Al 5860 ± 17 мкВ

Cu  10574 ± 30 мкВ

ПРО:

Al 2167 ± 11 мкВ

Cu 5630 ± 26 мкВ

Pd 10720 ± 45 мкВ

Pt 13229 ± 51 мкВ











419,5386 ± 1,45 °С

660,3107 ± 1,63 °С

1084.552 ± 2,5 °C



660,316 ± 1,7 °С

1084,662 ± 2,7 °С

1553, 491 ± 3,86 °С

1768,54 ± 4,41 °С

















Проверяют результаты градуировки в реперных точках и сравнивают значения ТЭДС с требованиями.















Проверяют результаты градуировки в реперных точках и сравнивают значения ТЭДС с требованиями.









Нестабильность в точке меди

ППО ± 3 мкВ

ПРО ± 4 мкВ



± 0,25 °С

± 0,41 °С

Измеряют ТЭДС в точке меди, отжигают ТП при 1100 °С и повторяют измерения

Измеряют ТЭДС в точке меди, отжигают ТП при 1450 °С 1 ч и повторяют измерения

Нестабильность за межповерочный интервал

ППО Cu ± 5 мкВ

ПРО Pd ± 10 мкВ

         Pt ± 15 мкВ





± 0,42 °С

± 0,86 °С

± 1,29 °С

Сравнивают измеренную ТЭДС в точках меди с данными предыдущего свидетельства о поверке.

Сравнивают измеренную ТЭДС в точках меди, палладия и платины с данными предыдущего свидетельства о поверке.

Неоднородность термоэлектродов – 250-300 мм

ППО (при 1100 °С) ± 3 мкВ

ПРО (при 1450 °С) ± 8 мкВ





± 0,25 °С



± 0,26 °С

Сравнивают измеренную ТЭДС при 1100 °С на двух глубинах погружения 250 и 300 мм

Сравнивают измеренную ТЭДС при 1450 °С на двух глубинах погружения 250 и 300 мм

Доверительная погрешность



ППО:

Zn  ± 0,3 °С   Al ± 0,4 °С   Cu  ± 0,6 °C



ПРО:

 Al ± 0,5 °С   Cu  ± 0,7 °C  Pd ± 1,4 °С   Pt  ± 2,0 °C



Нет расчета доверительной погрешности. Нормируется повторяемость результата в реп. точках.



Zn, Al   ± 1,5 мкВ (0,15 °C)

Сu ± 2 мкВ (0,20 °С)

В ГОСТ включен раздел с методикой расчета доверительной погрешности. Расчета неопределенности нет

Главным недостатком существующих стандартов и методик на поверку термопар является отсутствие итоговой оценки измерительных возможностей лаборатории и расчета неопределенности результатов поверки. При поверке термопар ППО исследуется только нестабильность термопары и контролируется повторяемость результата градуировки на двух площадках в реперных точках. При переработке стандартов на поверку термопар следует учесть международный опыт и рассмотреть возможность оценивания расширенной неопределенности измерений.

Бюджет неопределенности при калибровке термопар методом сличения с эталонной термопарой рассмотрен в разделе "Неопределенность измерений".

Существует международная рекомендация Европейской кооперации для аккредитации (ЕА), её можно скачать здесь:EURAMET/cg-08/v.01 Calibration of Thermocouples (previously EA-10/08) 2007
Перевод приложения документа ЕА 4/02 с примером расчета неопределенности при поверке термопары типа нихросил-нисил в печи методом сличения с образцовой термопарой здесь: Приложение S5 документа ЕА 4/02 – рус. перевод (.pdf)

Алгоритм расчета индивидуальной функции термопар, основанный на вычислении функции отклонения от НСХ и предусмотренный в новом ГОСТ Р 8.779-2012, реализован в программе TermoLab. Программа выводит все коэффициенты индивидуальной функции E(t) калибруемой термопары и таблицу ТЭДС с интервалом в 100 °С. Также производится расчет отклонений от НСХ и проверка класса точности для рабочих термопар по результатам сличений с эталонной термопарой. Предусмотрена возможность сохранения всех градуировок в базе данных и распечатка протоколов калибровки.

Подробно о программе, возможных комплектациях, стоимости, условиях приобретения см. раздел "Аттестованное программное обеспечение"

temperatures.ru

Ремонт термопары газовой колонки своими руками

Для обеспечения безопасной эксплуатации газовых нагревательных приборов с открытым пламенем в настоящее время, как правило, используются электрические схемы, в которых датчиком температуры служит термопара.

Термопара представляет собой спай двух проволочек из разных проводников (металлов). Благодаря простоте устройства термопара является очень надежным элементов схемы защиты и безотказно работает в газовых приборах многие годы. Внешний вид термопары с проводами для газовой колонки NEVA LUX-5013 показан на снимке ниже.

Термопара появилась в 1821 году благодаря открытию немецкого физика Томаса Зеебека. Он обнаружил явление возникновения ЭДС (электродвижущей силы) в замкнутой цепи при нагреве места контакта двух проводников из разных металлов.

Если термопару поместить в пламя горящего газа, то при сильном ее нагреве вырабатываемой термопарой ЭДС будет достаточно для открытия электромагнитного клапана подачи газа в горелку и запальник. Если горение газа прекратится, то термопара быстро остынет, в результате ее ЭДС уменьшится, и силы тока станет недостаточно для удержания электромагнитного клапана в открытом состоянии, подача газа в горелку и запальник будет перекрыта.

На фотографии показана типовая электрическая схема защиты газовой колонки. Как видно, она состоит всего из трех включенных последовательно элементов: термопары, электромагнитного клапана и реле тепловой защиты.

При нагреве термопара генерирует ЭДС, которая через реле тепловой защиты подается на соленоид (катушку из медного провода). Катушка создает электромагнитное поле, втягивающее в нее стальной якорь, механически связанный с клапаном подачи газа в горелку.

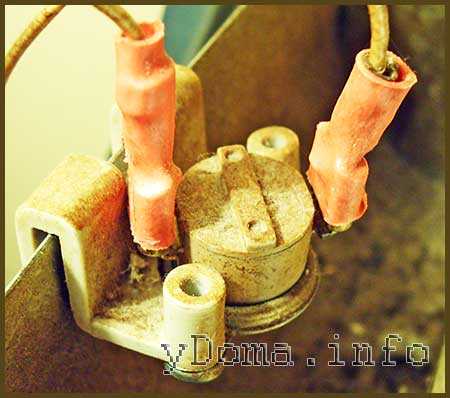

Реле тепловой защиты обычно устанавливают в верхней части газовой колонки рядом с зонтом, и служит оно для прекращения подачи газа в случае недостаточной тяги в газоотводящем канале. При отказе любого элемента схемы защиты газовой колонки подача газа в горелку и запальник прекращается.

В зависимости от модели газовой колонки применяется ручной или автоматический способ поджига газа в запальнике. При поджиге фитиля вручную используют спички, электрозажигалки (в старых моделях газовых колонок) или пьезоэлектрический поджиг, приводимый в действие нажатием кнопки. Кстати, если пьезоэлектрический поджиг перестал работать, то с успехом можно поджечь газ в запальнике с помощью газовой зажигалки или спички.

В газовых колонках с автоматическим поджигом воспламенение газа в горелке происходит без участия человека, достаточно открыть кран горячей воды. Для работы автоматики в колонку устанавливается электронный блок с батарейкой. Это является недостатком, так как в случае выхода батарейки из строя зажечь газ в колонке будет невозможно.

Для того чтобы зажечь газ в запальнике с помощью пьезоэлектрического элемента необходимо поворотом ручки на газовой колонке открыть подачу газа в запальник, привести в действие пьезоэлектрический элемент для создания в разряднике искры и после воспламенении газа в запальнике удерживать эту ручку нажатой около 20 секунд, пока не нагреется термопара.

Это очень неудобно, поэтому многие, и я в их числе, не гасят пламя в запальнике месяцами. В результате термопара всегда подвергается воздействию высокой температуры пламени (на фото термопара расположена слева от запальника), что уменьшает срок ее службы, с чем мне и пришлось столкнуться.

Газовая колонка перестала зажигаться, запальник потух. От искры со свечи газ в запальнике зажигался, но стоило отпустить ручку регулировки подачи газа, несмотря на продолжительность времени удержания ее нажатой, пламя гасло. Соединение между собой клемм теплового реле не помогло, значит, дело в термопаре или электромагнитном клапане. Когда снял кожух с газовой колонки и пошевелил центральный провод термопары, то она развалилась, что хорошо видно на снимке выше.

Как снять термопару с газовой колонки

Для того чтобы была возможность оперативно отремонтировать газовую колонку своими руками и всегда быть с теплой водой, с учетом опыта длительной эксплуатации газовых колонок разных моделей, у меня под рукой всегда имеется набор запасных частей. Резиновые прокладки, трубки, тепловое реле и термопара в комплекте. Поэтому за полчаса термопара была заменена новой, и колонка опять стала исправно нагревать воду.

Термопара закреплена слева на общей планке с запальником и свечей с помощью гайки. Прежде чем отвинчивать гайку нужно немного отвинтить левый саморез, удерживающий планку, чтобы он не мешал поворачиваться гаечному ключу.

Далее гаечным рожковым ключом гайка откручивается вращением против часовой стрелки до полного схода с резьбы на корпусе термопары. После этого термопара легко выйдет вниз из планки.

На следующем шаге нужно с помощью рожкового ключа выкрутить винт-контакт из газо-водорегулирующего узла. Винт находится с противоположной стороны ручки регулировки подачи газа.

Останется только снять две клеммы с реле тепловой защиты, и термопара в комплекте с проводами будет снята с газовой колонки.

Установка новой термопары производится в обратном порядке, при этом желательно, чтобы токоведущие провода не касались как внутренних металлических частей газовой колонки, так и кожуха после его установки.

Как сварить сгоревшую термопару газовой колонки

В связи с профессиональной необходимостью мне периодически приходится заниматься изготовлением термопар для приборов поддержания заданной температуры в сушильных шкафах и в оборудовании отжига витых магнитопроводов для трансформаторов при температуре 800°С. Поэтому при изготовлении очередной термопары решил попробовать сваркой восстановить работоспособность сгоревшей термопары от газовой колонки.

Центральный провод термопары был сварен с медным проводом электропроводки и имел длину около 5 см. На фотографии место спайки хорошо видно слева. Такой длины провода хватило бы на несколько ремонтов.

Трубчатый проводник термопары длиной около сантиметра весь выгорел, но осталась его часть с более толстой стенкой.

С центрального проводника было удалено место прежней сварки, и детали термопары были очищены от копоти и нагара с помощью мелкой наждачной бумаги.

Центральный проводник был вставлен в основание термопары с таким расчетом, чтобы его конец выступал на один миллиметр. Сварка производилась на специальной установке, устройство и схему которой я опишу ниже, в течение около четырех секунд при напряжении 80 В и силе тока около 5 А.

Видеозапись процесса сварки термопары я не стал делать из опасения повреждения фотоаппарата от яркой дуги, но сделал через пару секунд после окончания сварки снимок раскаленного графитного порошка.

Спай термопары получился, вопреки моим ожиданиям, отличного качества и красивой формы. Появилась уверенность, что ремонт термопары затеял я не зря.

Для исключения замыкания центрального проводника термопары на ее корпус, в зазор была плотно набита вата из стекловолокна. Хорошо для этих целей подойдет и асбест.

Для уверенности в том, что термопара работает, она была нагрета с помощью паяльника до температуры около 140°С.

Мультиметр зафиксировал ЭДС, вырабатываемую термопарой, величиной 5,95 мВ, что подтвердило исправность термопары. Осталось провести проверку работоспособности термопары в газовой колонке.

Хотя термопара стала на сантиметр короче, но все равно ее длины вполне хватило, чтобы месту спая находиться в пламени запальника. Реставрированная термопара безотказно работает в газовой колонке уже несколько месяцев, и, полагаю, проработает намного дольше, чем термопара заводского изготовления, так как место спая стало гораздо массивнее.

Устройство установки для сварки термопар

Внимание! При повторении и эксплуатации предлагаемой установки для сварки термопар, в связи с отсутствием гальванической развязки контактов для подключения термопары, необходимо строго соблюдать полярность подключения установки к бытовой электропроводке. К термопаре должен быть подключен исключительно нулевой провод. Прикосновение не защищенным участком тела человека к фазному проводу может нанести серьезный урон здоровью, вплоть до остановки сердца.

Существует несколько способов сварки термопар: в электрической дуге, в соляном электросварочном аппарате, с помощью ацетиленовой горелки и в графитном или угольном порошке. Я свариваю термопары для измерения температуры с помощью ЛАТРа и керамической емкости, наполненной порошком из графита. Технология простая, не требует специального оборудования, опыта и доступна для любого домашнего мастера.

По наследству мне досталась самодельная установка для сварки термопар, представленная на фотографии. Установка представляет собой металлическую коробку, в которой установлен ЛАТР, вольтметр переменного напряжения и керамический стакан для графитного порошка.

Электрическая схема установки представлена выше. Питающее напряжение через электрическую вилку подается с бытовой электропроводки через включатель и предохранитель на ток 5 А на первичную обмотку лабораторного автотрансформатора. Неоновая лампочка HL1 служит для индикации включенного состояния установки. Резистор R1 ограничивает ток через HL1.

На дне керамической чаши, наполненной графитным порошком, для подачи тока имеется медная пластина, на которую через латунный винт подается питающее напряжение с переменного контакта ЛАТРа. Нулевой провод, идущий с сетевой вилки, подключается к общему проводу ЛАТРа и к свариваемой термопаре с помощью зажима типа «крокодил».

Величина тока сварки зависит от величины напряжения. Для этого в установке имеется вольтметр переменного напряжения, обозначенный на схеме буквой V. Величина напряжения устанавливается вращением ручки ЛАТРа и подбирается экспериментально в зависимости от диаметра свариваемых проводов и лежит в пределах 20-90 В. В схеме нет специальных элементов, ограничивающих величину тока. Он ограничивается за счет сечения проводов схемы и величины сопротивления графитного порошка.

На фотографии показана лицевая панель установки для сварки термопар с обратной стороны. Как видите, ЛАТР закреплен непосредственно на дне коробки, а все остальные элементы электрической схемы закреплены непосредственно на панели.

Всего просмотров: 10486

Представляю видеоролик, демонстрирующий процесс сварки термопары на установке для сварки термопар. Как видите, сварить термопару на самодельной установке своими руками очень просто.

Для сварки термопары на установке достаточно свить проводники, зажать их крокодилом и плавно прикоснуться к поверхности графита. Возникнет электрическая дуга, выделяющая большое количество тепловой энергии в одной точке. Проводники начинают оплавляться, и расплавленные металлы, смешавшись друг с другом, за счет сил поверхностного натяжения в жидкостях образуют аккуратный шарик, как на фотографии.

Время сварки обычно не превышает трех секунд. Горение дуги сопровождается характерным шипящим звуком, с понижающейся во времени частотой. При наличии опыта по звуку можно легко определить момент окончания процесса сварки. В связи с большой массивностью термопары для газовой колонки, на ее сварку понадобилось около пяти секунд.

Вот фотография хромель-алюмелевой термопары из проводов ∅0,5 мм, сварка которой продемонстрирована в видеоролике выше. Как видите, в месте сварки проводов образовался аккуратный спай круглой формы. Такая термопара прослужит долго.

На установке для сварки термопар мне приходится в основном сваривать хромель-копелевые (ТХК, Тип L) и хромель-алюмелевые (ТХА, Тип K) термопары с диаметром проводников 0,2-0,5 мм. Случалось при ремонте сваривать даже термопару типа К с диаметром проводников 3 мм. Хорошо свариваются между собой медные и алюминиевые провода диаметром до 2,5 мм. Но при монтаже электропроводки установку применять для сварки соединений из-за ее габаритных размеров сложно.

Для защиты глаз от яркого света при визуальном контроле над процессом сварки очки или защитную маску сварщика использовать неудобно, поэтому я использую нейтральный светофильтр высокой плотности от фотоаппарата.

Как показала практика, с помощью простейшей установки, представляющей собой ЛАТР и керамическую чашу с графитным порошком, можно успешно выполнять ремонт термопар, применяемых в системах автоматики газовых колонок, в домашних условиях своими руками.

ydoma.info

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
