Противоударное стекло для телефонов: описание, характеристики и отзывы
Несмотря на совершенствование покрытий экрана современных смартфонов, при ежедневном пользовании оно сильно подвержено механическому воздействию. Обезопасить его от ударов, царапин и трещин позволяет установка защитного противоударного стекла.
Что это такое и из чего состоит?

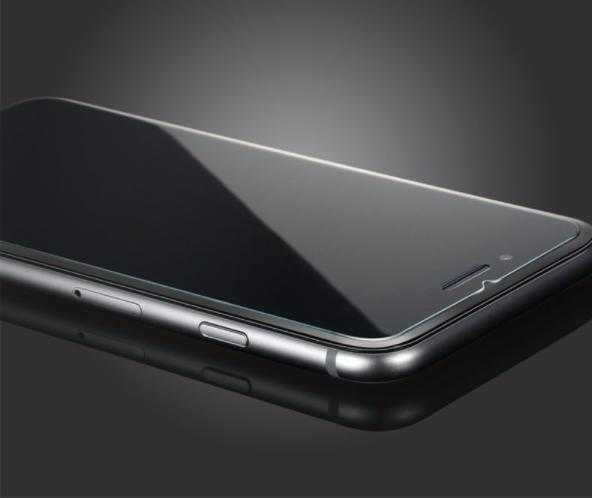

Такой элемент изготавливают из закаленного стекла, подвергшегося химической обработке. По толщине оно немного превосходит стандартную защитную пленку. По характеристикам – значительно превышает. На рынке представлены защитные закаленные противоударные стекла толщиной 0,26 и 0,33 мм, а некоторые и вовсе 0,5 мм.
Твердость стекла составляет 9 Н, что в 2–3 раза больше в сравнении с разными типами пленки. В рекламных роликах зачастую демонстрируют, как закаленное стекло защищает дисплей от удара молотком. Сразу понятно, что это преувеличение, но вот если поцарапать экран ножом или ключом, на поверхности не останется и следа.
В своем большинстве защитное стекло отличается пятислойной структурой, состоит оно из таких материалов:
- основы, изготовленной из силикона, которая отвечает за фиксирование элемента на поверхности экрана;
- скрепляющего слоя, не позволяющего экрану в случае удара рассыпаться на осколки;
- антибликовой прослойки, отвечающей за яркость дисплея даже при сильном освещении;
- защитного покрытия, препятствующего повреждениям на экране;
- лиофобного слоя, который обеспечивает чистоту экрана, отталкивает влагу и не дает отпечаткам и жирным пальцам оставаться на дисплее.
Из чего можно сделать вывод, что защитное стекло служит не только препятствием для механических повреждений, но и имеет ряд других полезных функций.
Как его выбрать?
При выборе противоударного закаленного стекла следует обратить внимание на следующие характеристики:
- Цена. Стоимость на защитные аксессуары сильно разнится. При этом не стоит думать, что только дорогие модели обладают лучшими качествами. Но и качественные стекла не могут стоить порядка одного доллара, средний диапазон цен варьируется от 10 до 30 $.

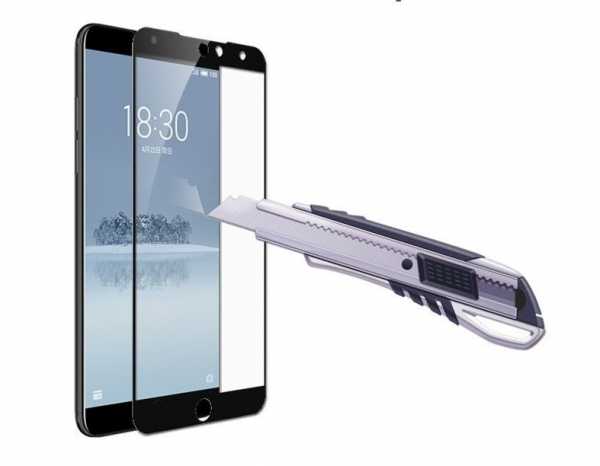

- Прочность. Подавляющее большинство закаленных стекол обладают параметром твердости, равным 9 Н. Этот показатель обозначает степень воздействия, которую может выдержать материал при ударе или кратковременной нагрузке. Если на упаковке изделия нет соответствующей маркировки, от товара лучше отказаться.

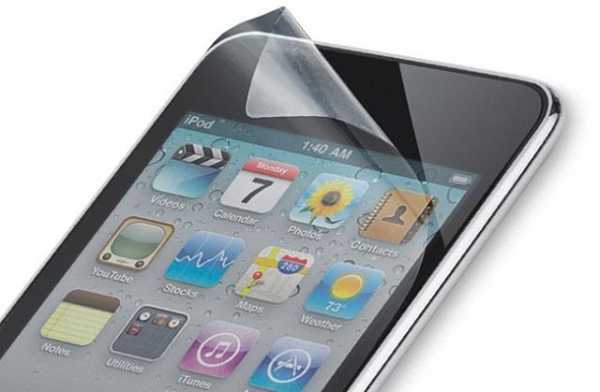

- Стекло либо пленка. Здесь определится сложнее. Все зависит от факторов, которые пользователю важнее. Например, пленка дает меньшую потерю чувствительности экрана, чем стекло, легче устанавливается и стоит дешевле. Однако второй вариант имеет большую прозрачность и прочность, антибликовое покрытие, на нем не остается отпечатков.
- Материал изготовления. Покрытие, защищающее экран, не всегда выполнено из стекла. В некоторых случаях его может заменять особый многослойный полимер. Если при ударе на стекле образуются трещины, то на полимере останутся только царапины. Также есть отличия в передаче изображения. Дело здесь в пропускной способности. Стекло очень точно и ярко передает картинку, в то время как искусственный материал делает это хуже и тусклее.

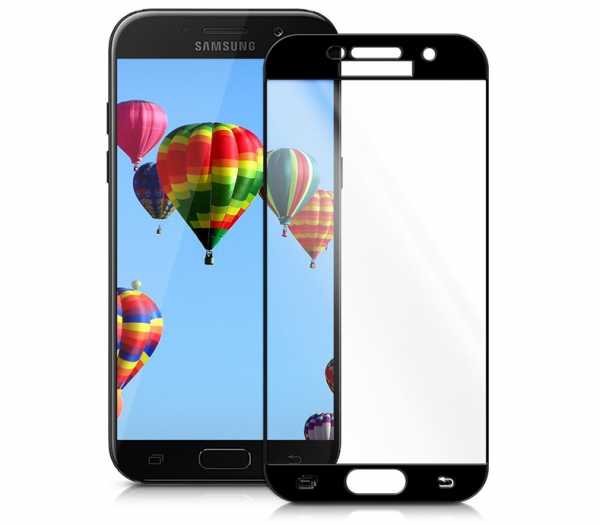

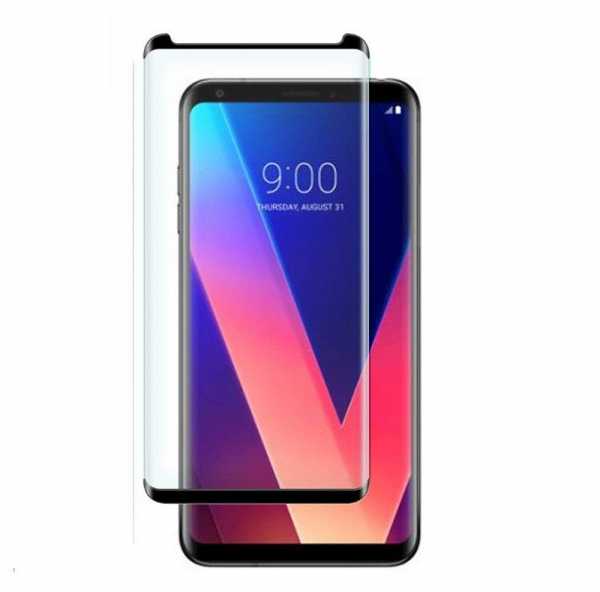

- 3D-стекло. Если телефон имеет округлые края, то при подборе закаленного покрытия следует, в первую очередь, обращать внимание на такие же закругления по периметру, как у защиты. Отдельные производители выпускают стекла со специально предназначенным прозрачным клеем, который позволяет скрыть неровности вдоль поверхности, если была приобретена абсолютно ровная деталь.

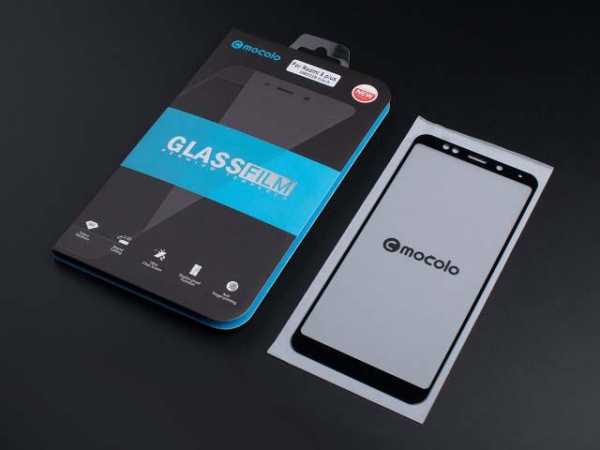

Mocolo
Компания производит самые разные стекла, толщина их в среднем колеблется от 0,15 до 0,3 мм. Последний параметр – самый востребованный. Однако, если для экрана требуется покрытие с закругленными краями, то лучше приобрести стекло толщиной 0,15 мм.
После установки противоударного защитного стекла на гаджет не возникнет проблем с отображением картинки даже при боковом освещении, четкость и яркость останется прежней, а поляризация останется нетронутой. Порадует пользователей и доступная цена – не более пяти долларов. В комплекте поставляется клей. При этом стоит отметить, что показатель брака изделий довольно высок, но в таких случаях стекло заменят на новое бесплатно.

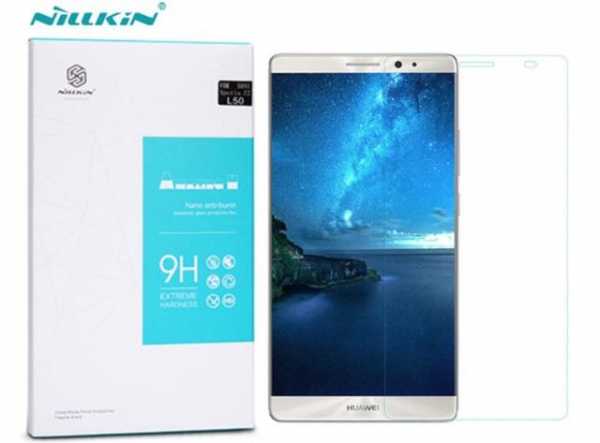

Nillkin Amazing, Solomon
Этот японский производитель считается одним из лучших в мире среди выпускающих товары такого рода. Противоударное стекло изготавливается из материала AGC по особой технологии. В результате оно приобретает высокие показатели прочности. Еще одной отличительной особенностью является сверхвысокая светопропускная способность.
Изготавливается покрытие из закаленного стекла, твердость которого равна 9 Н. Его покрывают нанооптическими ультратонкими слоями, благодаря чему поверхность отражает ультрафиолетовые лучи, отталкивает жирные пятна и другие загрязнения. Толщина его не превышает 0,2 мм, а окантовка выполнена таким образом, что не позволяет краям поранить руки.
Противоударное стекло для Iphone
Solomon – это компания, хорошо зарекомендовавшая себя среди производителей защитных покрытий. Стекло этого производителя имеет толщину 0,3 мм и отлично подходит для большинства моделей айфонов. Показатель прочности покрытия – 9 Н. Верхний слой не подвержен царапинам, очень приятный тактильно. Приклеить покрытие довольно просто, если придерживаться инструкции.

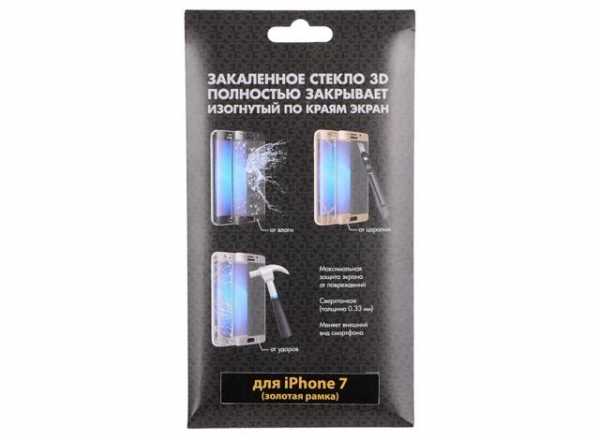

Защитные стекла премиум-класса от DF предназначены для айфонов, начиная с 7 поколения и старше. Изготовлены они из инновационного алюмосиликатного полимера, которые повышает уровень защиты гаджета на 25 %. Поверхность его устойчива к царапинам и влаге. Средняя стоимость товара составляет 40 долларов.

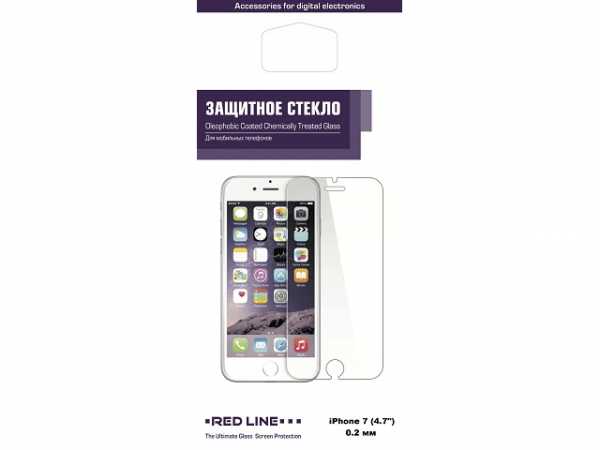

Защитное противоударное стекло Red Line разработано для айфонов 4, 7, 8 модели с округлыми 3Д краями. Вся выпускаемая продукция имеет показатель прочности 9 Н, именно поэтому способна противостоять различным повреждениям. Толщина стекла равна 0,33 мм, благодаря чему не ограничена чувствительность сенсора и сохраняется четкость картинки.

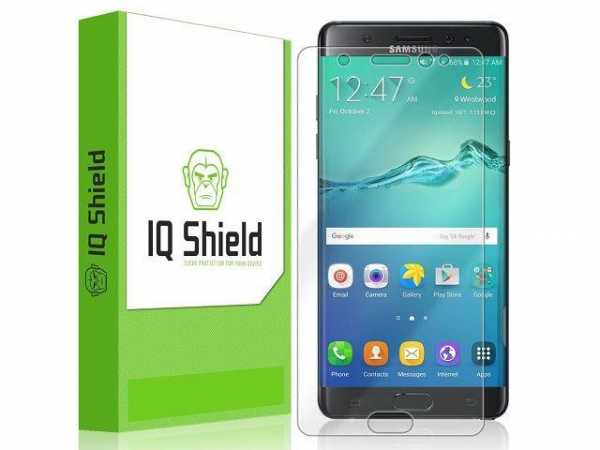

IQ Shield LiQuidSkin
Это так называемая умная пленка, отличается необычным влажным способом установки. Она эффективно выполняет свои защитные функции и, по утверждению производителей, способна восстанавливаться.
В комплект поставки входит сразу две накладки, поэтому если с первого раза установить пленку не удалось, можно сделать еще попытку. Поскольку самостоятельно сделать это довольно сложно, рекомендуется предварительно посмотреть видеоинструкцию.
Ringke
Эта компания выпускает отличные аксессуары для мобильных устройств. Однако одним из лучших продуктов является «невидимый защитник». Изготовлен он из полиуретана с дополнительно усиленной пленкой, при этом может принимать форму изогнутых краев 3Д дисплея. Этот вариант подойдет в качестве противоударного стекла для Samsung Galaxy, седьмого и последующих поколений. В комплект входит пара защитных накладок, наклейка для очищения пыли, скребок и инструкция по применению.
Отзывы
Судя по отзывам, противоударная защита на мобильных устройствах актуальна для пользователей. Клиенты, которые приобретали защитные пленки и стекла, говорят о них только положительно. Их устраивает качество передаваемого изображения и то, что с них легко убирать загрязнения. Единственное, о чем предупреждают пользователи, что устанавливать такое покрытие желательно в сервисных центрах или специализированных пунктах продажи. При самостоятельных манипуляциях людей не всегда устраивало качество, полученное в итоге.
fb.ru
Ударопрочное стекло
Наверх Меню- О компании
- Контакты
- Схема проезда
- Стекольная мастерская
- Производство
- Закалка стекла
- Триплекс
- Стеклопакеты
- Покраска стекла
- Резка триплекса
- Обработка стекла и зеркал
- Резка стекла и зеркал
- Изготовление фацета
- Пескоструйная обработка
- Фотопечать на стекле
- Гравировка на зеркале
- Гравировка на стекле
- Наклейка пленки на стекло
- УФ склейка стекла
- Скинали для кухни
- Продукция
- Стекло
- Закаленное стекло
- Осветленное стекло
- Стемалит
- Матовое стекло
- Стекло Мателюкс
- Тонированное стекло
- Стекло Джамбо
- Энергосберегающее к-стекло
- Светотеплозащитное стекло
- Прозрачное стекло Eurowhite
- Низкоэмиссионное стекло
- Антибликовое стекло 2 мм
- Стекло Лакобель Lacobel
- Зеркала
- Зеркало с фацетом
- Зеркало Серебро
- Матовое зеркало
- Зеркало Бронза
- Зеркало Clear Vision
- Закаленное зеркало
- Состаренное зеркало
- Зеркало Графит
- Стеклянные панели
- DECOR Glass
- ECO Glass Metal
- MARBLE Glass
- Стеклянные двери
- Стеклянные столы
- Стеклянные столешницы
- Фартуки для кухни из стекла
- Стекло для теплицы
- Зеркальная плитка с фацетом
- Зеркальное панно
- Стекло для аквариума
- Пленка EVA
- Стекло
- Цены на стекло
- Прайс-лист
- Способы оплаты
- Станки
npc-steklo.ru
Как выбрать защитное стекло для смартфона – 7 лучших [2019]
Загрузка…Когда дело доходит до защиты вашего телефона от ударов и царапин, вам, скорее всего, понадобится дополнительное защитное покрытие в виде стекла. Чтобы помочь выбрать, какое из них купить, мы составили небольшой список лучших защитных стекол для смартфона от мировых производителей.
Для чего нужно защитное стекло?
Экраны смартфонов являются одной из самых дорогих элементов телефона при замене. Если вы цените свое устройство, безусловно, необходимо нанести соответствующую защиту. Но как только дело доходит до выбора аксессуара, многие пользователи не могут определиться, какое же защитное стекло для смартфона лучше. Вот основные критерии, на которые следует обращать внимание при выборе защитного стекла для вашего смартфона.
Как выбрать защитное стекло для смартфона
- Стоимость. Цена защитных аксессуаров очень разная, при этом характеристики не обязательно будут хуже у более дешевой модели. Но, конечно, хорошая защита не может стоить 1-2 доллара, поэтому ориентируйтесь примерно на 10-30 долларов при выборе.
- Твердость (прочность). Все современные защитные стекла должны иметь параметр твердости 9H – это значение показывает, какую нагрузку способен выдержать материал при кратковременном ударе или непродолжительной нагрузке. Если данный параметр отсутствует на упаковке – такой аксессуар вам точно не подходит.
- Пленка или стекло. Тут уже выбор сложнее – пленка в любом случае тоньше, что дает минимальную потерю чувствительность сенсора. Но стекло может иметь антибликовое покрытие, защиту от отпечатков пальцев и большую прозрачность. Пленку проще устанавливать, но защита при ударах экрана будет меньше. Ну и наконец, пленка намного дешевле.
- Материал. Защитное покрытие не обязательно должно быть выполнено из стекла. Это может быть современный многослойный полимер. Закаленное стекло при ударе обязательно пойдет трещинами, на полимере же просто появится новая царапина. Вопрос только в пропускной способности – стекло максимально ярко и четко передает исходные цвета, искусственный материал может передавать изображение немного тусклее.

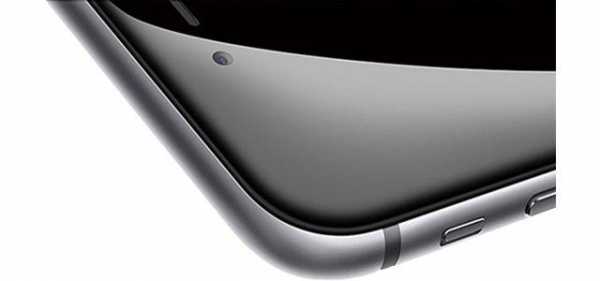

- 3D стекло. Если ваш смартфон имеет закругленные края, то при выборе защитного стекла необходимо обращать внимание на соответствующие закругленные края аксессуара. Некоторые производители поставляют стекла со специальным прозрачным клеем, который поможет скрыть неровности по краям, если изначально стекло абсолютно ровное.
Рейтинг лучших защитных стекол для смартфонов
Mocolo
Компания Mocolo предлагает различные конфигурации защитных стеков, большинство из них будут иметь толщину от 0,15 до 0,3 мм, то есть не толще бумажного листа. Самая распространенная толщина, которая идеально подходит для большинства смартфонов – это 0,3 мм, но если вам необходимо покрыть экран с закругленными краями, то лучше выбрать стекло с боковым закруглением толщиной 0,15 мм.
При установленном стекле Mocolo на смартфоне не будет проблем с видом экрана при боковом освещении, фотографии и видео будут отображаться также ярко. Экран не потеряет никакой изначальной визуальной четкости или ясности, а углы обзора не будут затронуты, так же как и поляризация.
Mocolo намного дешевле прочих брендовых производителей (от 2 до 5 долларов США), но при этом ничем им не уступает. Защита поставляется с уже нанесенным клеем, поэтому покупать что-либо дополнительно не придется. В целом, компания позиционируется как производитель, рассчитанный на массового покупателя, но при этом процент брака довольно высокий. Проблема легко решается – производитель меняет стекла без проблем по первому требованию.
Nillkin Amazing H + Pro
Среди лучших производителей защитных стекол для смартфонов нужно отметить Nillkin, с моделями Amazing H + и Pro, которые производят в Японии, но при этом аксессуар широко распространен во всем мире, его легко найти в любом магазине по продаже мобильных телефонов.
Защитный материал выполнен из AGC материала по технологии HARVES Nanotechnology с отличными защитными характеристиками. Стекло обладает сверхвысоким коэффициентом пропускания света и повышенным параметром восстановлением исходного цвета экрана. Поддерживает антибликовое покрытие для предотвращения образования отражений от экрана.
При изготовлении используется специальный материал из закаленного стекла, его твердость составляет 9H. Устойчивость к царапинам и противоударность также на высоком уровне. При производстве на поверхность наносят нанооптические покрытия нанометрового типа (то есть очень тонкое и в несколько слоев). Такая технология позволяет не оставлять на поверхности отпечатки пальцев, жирные пятна и при этом эффективно предотвращает агрессивное проникновение и фильтрует ультрафиолетовые лучи. Толщина составляет всего 0,2 мм, а требуемая форма вырезается по технологии резки ЧПУ. 2.5D окантовка не позволяет краям экрана царапать руку. Nillkin – это исключительно экологический продукт, который можно повторно использовать, просто промыв водой и заново приклеив к экрану.
Комплект поставки может варьироваться: супер прозрачный материал для экрана, для сенсора отпечатков пальцев, защитная наклейка для фотокамеры, инструмент для установки защитного стекла: ткань для экрана, наклейка для удаления пыли, устройство для адгезии, скретч-карта, съемная клейкая лента, иллюстрированное руководство и рекомендации по установке стекла. Подробный обзор защитных стекол от Nillkin для смартфонов можно легко найти в интернете.

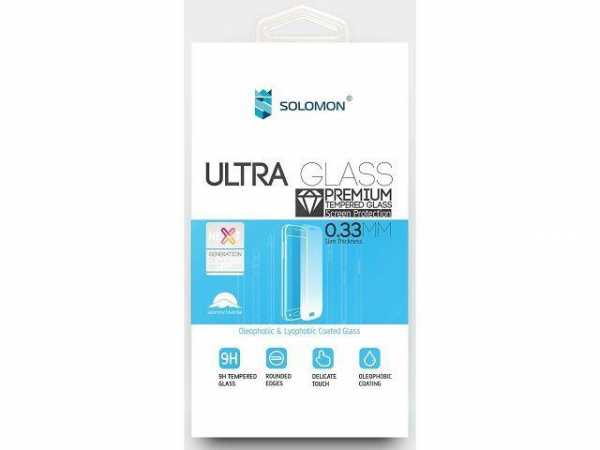

Solomon
Ультра тонкое защитное покрытие (0,33 мм) с закругленными краями. Идеально подходит практически для всех моделей iPhone. Прочность защитного экрана Premium 9Н, поверхность абсолютно не подвержена царапинам, выполнена по технологии Hardness Grease. Водоотталкивающий верхний слой очень гладкий на ощупь. Приклеивается стекло очень хорошо, главное удалить все пылинки с экрана, воздушные пятна не образуются.
Будет полезным
В некоторых моделях присутствует антибактериальное покрытие. В комплекте идет ткань из микрофибры, влажная проспиртованная салфетка для удаления пыли, соответствующие наклейки для удобства установки.
Данные защитные накладки считаются продуктом VIP класса, поэтому производитель без лишних вопросов меняет защиту при каких-либо дефектах и дает гарантию на изделие в 6 месяцев. В случае обнаружения дефекта (трещины, царапины и даже не полная комплектация) вы легко сможете вернуть товар продавцу с описанием неисправности, документом подтверждения покупки и всеми сопутствующими аксессуарами. В течение гарантийного срока вы обязательно получите замену от розничного продавца, если таковой имеется.
Df
Защитные стекла от производителя Df предназначены в основном для iPhone от 7 модели и выше. Аксессуар безусловно заслуживает того, чтобы стать надежным инструментом по защите смартфона от любых ударов и падений. Данный аксессуар предназначено изначально для премиум-экранов – это безусловно лучший вариант.
Этот инновационный, удостоенный различных наград инновационный продукт стоимостью примерно 40 долларов США, выполнен из прочного алюмосиликатного полимера, которое придаст вашему смартфону на 25% больше защиты (как заявляет производитель). Дополнительно, вы получаете отличную защиту от дождевых капель и абсолютно не подверженную царапинам поверхность.
Все защитные стекла Df поставляются с чистящей салфеткой из микрофибры. также существует 30-дневная гарантия возврата денег. Поэтому, если вы не в восторге от своего защитного покрытия, вы можете достаточно просто и быстро вернуть его производителю (только в тех случаях, если покупали напрямую у изготовителя).
Red Line
Защитное стекло protective glass red line предназначено для iPhone 8 4 7 с закругленными 3d white краями. Вся продукция Red Line соответствует стандарту твердости 9H, благодаря чему оно может противостоять самым разным повреждениям – от царапин и потертостей до сколов и трещин, образующихся в результате падения телефона. Толщина аксессуара составляет всего 0,33 мм, за счет чего он не искажает изображение на дисплее, а также не ограничивает чувствительность сенсора.
Чтобы нанести стекло на смартфон, понадобится всего пара минут – в нем используется бесклеевой нижний слой, который быстро закрепляется на экране, без образования воздушных пузырей. Специальное покрытие аксессуара отталкивает воду и различные загрязнители, позволяя избавиться от пятен, отпечатков пальцев и других распространенных проблем.
Обратите внимание
Red Line уже достаточно давно присутствует на рынке мобильных аксессуаров, а его защитные стекла для смартфонов – лучшие в своем ценовом классе.
IQ Shield LiQuidSkin Screen Protector
IQ Shield LiQuidSkin — это «умная пленка», которая использует необычный, но эффективный процесс влажной установки, что гарантирует очень прочную ее фиксацию поверх экрана. Пленка добавляет жесткость и стойкость экрану, к тому же производитель утверждает, что она самовосстанавливается.
Еще одной особенностью, так сказать «бонусом», является то, что в комплекте всегда идет две защитные накладки, поэтому если вы испортите первую установку, можете повторить процедуру еще раз.
Установка данного защитного стекла достаточно сложна, поэтому обязательно просмотрите видео инструкции от IQ Shield на сайте производителя или в Ютубе, чтобы идеально подогнать накладку к экрану и избежать образования пузырьков.
Ringke
Бренд Ringke производит лучшие защитные стекла для современных смартфонов и предлагает всевозможные хорошо продуманные аксессуары для телефона. Гордость производителя – это «невидимый защитник» (Invisible Defender) изготовлен из уретана с оптически усиленной пленкой для максимальной защиты, при этом способен придерживаться уникальных изогнутых сторон любого 3Д экрана. Помимо сильной защиты, данное стекло идеально подходит для всех моделей Самсунг линейки Galaxy, начиная от 7 версии.
В комплекте идет два защитных экрана, ткань для чистки из микроволокна, наклейка для удаления пыли, карточка-скребка и инструкции по установке. Среди положительных моментов многие пользователи данного аксессуара отмечают, что большинство пузырьков (если они появились после неудачной установки) естественным образом рассеиваются после нескольких дней регулярного использования смартфона.
mobila.guru
Ударопрочное стекло — СтекКо-НН
Производство ударопрочного стекла – одно из основных направлений деятельности компании «СтекКо-НН».
Ударопрочное стекло — это стекло со специальной полимерной пленкой. Такое стекло еще называют взломостойким.
Классы защиты
Данная полимерная пленка может быть различной толщины. В зависимости от этой толщина, ударопрочное стекло делится на три класса защиты: А1, А2, А3.
- Стекло класса А1 может выдержать удар брошенного в него не очень тяжелого предмета.
- Стекло класса А2 выдерживает весьма серьезные воздействия.
- Стекло класса А3 служит для усиленной защиты. Такого класса стекло обычно выбирают себе банки, ювелирные магазины, дорогие бутики и пр.
Ударопрочное стекло используется:
- В строительстве бизнес-центров, торговых центров, различных архитектурных сооружений..
- Для остекления витрин магазинов.
- Для создания специальных боксов, в которых хранятся ювелирные изделия.
Преимущества ударопрочного стекла
- Может достигать ОЧЕНЬ ВЫСОКОЙ прочности. Выдерживает огромные перегрузки.
- Данный вид стекла пожароустойчив.
- Возможность создания различной сложности конструкций.
Закажите ударопрочное стекло у нас
Закажете ударопрочное стекло у нас, и будьте уверены, что:
- Все изделия будут высокого качества.
- Все изделия будут изготовлены предельно быстро.
- Большой профессионализм сотрудников.
- Индивидуальный подход к каждому клиенту.
- Различные спецпредложения и акции для наших клиентов и партнеров.
Заказать ударопрочное стекло или просто задать вопрос Вы можете, заполнив форму на сайте или позвонив нам по телефонам +7(831) 414-11-03.
Мы высоко ценим всех наших клиентов и всегда будем рады Вам помочь!
steklo-nn.ru
Разновидности бронированных окон: ударостойкое, пуленепробиваемое стекло
Бронированные окна широко применяются в различных сферах: их можно встретить в банках, жилых домах, магазинах, автомобилях. Конструкция представляет собой толстое стекло, созданное из триплекса и поликарбоната. Слои накладываются друг на друга и склеиваются особым образом, за счет чего получается толстая, тяжелая, но очень прочная конструкция.
Разновидности изделий
Бронированные окна могут отличаться друг от друга конструктивно. Встречаются следующие разновидности:
- Ударостойкое стекло: главное отличие от обычного заключается в большей прочности. Чаще всего такие стекла применяют для создания дверных полотен. Стекло такого типа более прочное, оно может выдержать механическое воздействие, возникающее в бытовых условиях.
- Стойкое к пробиванию стекло. Такой вариант бронестекла способен выдержать направленный удар кувалдой или топором, он используется в основном для защиты помещений от проникновения злоумышленника. Конструкция может отличаться классом стойкости.
- Пуленепробиваемые — это самые прочные бронированные окна. Они применяются для особо охраняемых объектов и автомобилей. Такая конструкция выдерживает выстрел из огнестрельного оружия, имеет разные классы прочности, которые зависят от того, какому калибру способно противостоять стекло. Чаще всего такие стекла не распадаются на мелкие осколки, способные травмировать людей. От этого защищает пленка, на которую стекло приклеено.

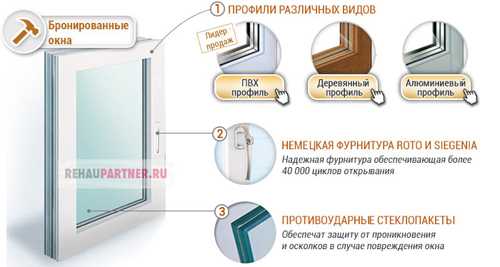

Три типа стеклопакетов
Бронированные стекла для окон изготавливаются по технологии триплекс, для этого используются прочные стекла большой толщины. Соединяются они при помощи полимеров. В зависимости от количества слоев определяется класс стойкости стекла против выстрелов. Естественно, с приростом прочности увеличивается и масса конструкции.
Бронированные стекла для дома изготавливают не все производители пластиковых окон. Этим занимаются в основном специализированные фирмы, выпускающие интересующие стекла только по заказу. Усилить конструкцию можно, используя ударопрочную пленку.
Изготовление бронированного стеклопакета
к содержанию ↑Использование бронированного окна
Не так давно бронированные стеклопакеты применялись исключительно в местах, связанных с материальными или историческими ценностями, таких, как музеи и банки, однако позже бронированные окна стали более доступными, и их стало возможным встретить в обычных частных домах, причем необязательно представителей государственной власти.
Современные окна стали намного технологичнее, доступнее по цене и функциональнее. Их можно устанавливать вместо обычных стеклопакетов. Бронированные окна для дома превосходят стандартный стеклопакет не только по прочности, но и по всем остальным показателям, таким, как защита от холода и шума.

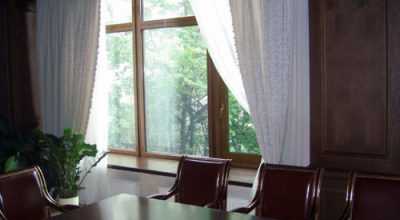

Бронированные окна
к содержанию ↑Что требуется учесть при покупке бронированного окна?
Прежде чем приобрести бронированные окна в квартиру, необходимо определить, для чего она вам требуется. Возможно, у вас не получится обойтись самым дешевым вариантом, который способен выдержать удар камня, а возможно, вам не придется переплачивать, так как вам не требуется пуленепробиваемое окно.
Функции изделий могут быть следующими:
- Защита от попадания камня, случайных механических повреждений.
- Безопасность от преступных посягательств, попыток целенаправленно разбить окно.
- Защита от выстрелов из огнестрельного оружия.
Разница между конструкциями заключается не только в прочности и стоимости, но и в функциональности.
к содержанию ↑Возможные варианты при выборе окна
Бронирование стеклопакетов пленкой делает их более прочными, стекло-триплекс при разбивании не высыпается, так как все осколки остаются на пленке. Такой стеклопакет при большом желании можно разбить, но у вандала на это уйдет довольно много времени. Хулиганящих подростков можно не бояться. Стекло может помешать попасть в дом вору, прослужит намного дольше обычного, однако от пули защиту не обеспечит.
Бронированные пластиковые окна для дома — это чаще всего обычный триплекс, скрепляющий несколько тонких стекол. Он делает окно прочнее и безопаснее, но такое изделие нельзя в полной мере назвать броней. Стеклопакет такого плана подходит для стандартных пластиковых рам и стоит недорого.
Виды и конструкции рам
Пулестойкий стеклопакет — достаточно дорогое удовольствие, однако он может быть разных вариантов, от одного сравнительно тонкого стекла до толстого комплекса. Стоит заметить, что стеклопакет самого низкого класса может промерзать и давать конденсат. Более толстые стеклопакеты справятся и с выстрелом из более мощного оружия и качественнее держат тепло, однако весить они будут довольно много. Чем выше класс стеклопакета, тем он прочнее. Чтобы было понятно, изделие 5 класса выдерживает выстрел из калибра 7,62.
Бронированные окна в дом могут быть разных конструкций и отвечать разным требованиям и стандартам, что сказывается на их толщине и цене. Такие окна вполне доступны широкому кругу покупателей
oknanagoda.com
Ударопрочное стекло
Ударостойкие стеклопакеты обязательны к применению во многих объектах, где присутствует угроза нападения, например, в местах выдачи денег, в кассах банков, на внутренних постах, в пунктах обмена валюты, в витринах магазинов.
Для изготовления используется 3 вида ударостойких и безопасных стекол:
Стекло триплекс
Стекло триплекс – это несколько слоев одинаковых или разных по толщине и типу стекол, соединенных специальной пленкой или смолой.
Преимущество стекла «триплекс»
- порог ударопрочности: изделие выдерживает ударную нагрузку эквивалентную падению свинцового шара весом 4 кг с высоты 0,55 м;
- порог термоустойчивости составляет 250°С до 40 минут непрерывного воздействия на поверхность.
Если разбить такое стекло (а это очень и очень непросто), то осколки останутся приклеенными к слою пленки или полимерной смолы. Это серьезно снижает риск травм или порезов.
Закаленное стекло
Закаленное стекло — получается при специальной температурной обработке.
Прочность на удар листа 30×30 см закаленного стекла:
- закаленное стекло толщиной 6 мм выдерживает удар шара весом 250 г, брошенного с высоты более 3 м;
- закаленное стекло толщиной 8 мм выдерживает удар шара весом 500 г, брошенного с высоты 2 м.
Если его разбить (как и в случае с триплексом, это очень непросто), закаленное стекло бьется мелкой крошкой, что сводит к минимуму вероятность ущерба для здоровья.
Стекло с нанесенной на него противоударной пленкой
Стекло с нанесенной на него противоударной пленкой. Защитное остекление, как правило, является прозрачным или пропускающим свет и оказывает сопротивление силовому воздействию.
Классификация противоударного стекла стойкого к удару твёрдым телом
Класс стойкости | Устойчивость к одиночному удару с энергией | Толщина плёнки |
---|---|---|
А0 | 87 ± 1,5 Дж | 112 мкм |
А1 | 138 ± 2,0 Дж | 300 мкм |
А2 | 260 ± 2,0 Дж | 412 мкм |
А3 | 380 ± 2,0 Дж | 600 мкм |
Чем выше коэффициент пленки, тем прочнее будет стекло. Так же возможна комбинация видов упрочнения стекла, что повышает ударостойкость стеклопакета
Получить консультацию
steklopkd.by
Ударопрочное стекло Википедия
Испытания стеклоблока поверхностной плотностью 116 кг/м² при толщине 55,6 мм по требованиям стандарта НАТО STANAG 4569, уровень 2. Три поражения пулей БЗ патрона 7,62х39 мм без пробития. Результат: полная потеря прозрачности. Слово «Броня» имеет и другие значения.Прозрачная броня (или бронестекло) — броня, получаемая соединением слоёв силикатного стекла (закалённого, отпущенного, упрочнённого химическим травлением) со слоями полиуретанов, метилметакрилатов и поликарбонатов. Назначением прозрачной брони является защита людей, вооружения и военной техники от воздействия поражающих средств — пуль и осколков боеприпасов. В России для бронестёкол действует межгосударственный стандарт ГОСТ 30826-2014 «Стёкла защитные многослойные пулестойкие».
Требование оптической прозрачности и стремление обеспечить повышенное сопротивление внедрению высокоскоростного ударника обусловливают использование при изготовлении прозрачной брони упрочнённого силикатного стекла или иных высокотвёрдых прозрачных материалов (например, сапфира[1]), обладающих повышенной прочностью на сжатие[2].
При этом уменьшение склонности к хрупкому разрушению таких материалов достигается, отчасти, конструктивным путём — составлением стеклоблока из ряда слоёв материала, соединяемых в монолит прозрачной полимерной клеящей плёнкой.
История создания
Применение прозрачной брони началось в конце 1930-х годов и было вызвано развитием военной авиации. Вслед за появлением прозрачного фонаря кабины пилота из безосколочного органического стекла появляется необходимость защиты лётчика от пулемётного огня самолётов противника. Ввиду жёстких массовых и габаритных ограничений, присущих авиации, защита лётчика могла быть обеспечена лишь от самого малого (и наиболее массового) калибра пулемётно-пушечного вооружения того периода 7,62—7,92 мм. Это в полной мере относится как к прозрачной, так и к непрозрачной (металлической) броне, последняя по массе, выделенной на защиту самолёта, заметно превосходила прозрачную броню. В период Второй мировой войны прозрачная броня устанавливалась практически на всех типах боевых самолётов воюющих государств — истребителях, истребителях-бомбардировщиках, штурмовиках и бомбардировщиках.
На советском штурмовике Ил-2 устанавливалась «таблетированная» прозрачная броня марки К-4. Представляла собой слоистую композицию с внешним слоем из закалённого стекла (сталинита) толщиной 34 мм, набранного из плиток 100×150 мм, и внутренним слоем или «подушкой» из органического стекла 30 мм[3]. Выпускалась в виде плоских плит, слои соединялись тонкой плёнкой поливинилбутираля. При толщине 64 мм и массе 120 кг/м² броня К-4 не пробивалась 7,62 мм бронебойной пулей при стрельбе практически в упор (Д=30 м). В том или ином виде «таблетированная» броня применялась на всех типах советских самолётов — истребителях Яковлева Як-7 и Як-9, Лавочкина Ла-5 и Ла-7 и др. Полигонные испытания советской прозрачной брони обстрелом проводились бронебойной пулей Б-30 по нормали к поверхности брони, дистанция стрельбы составляла 30 м[4]. К 1943 году создана улучшенная броня марки К-5 со сплошными слоями силикатного стекла, установлена на штурмовике Ил-10.
В СССР работы по созданию прозрачной брони на основе органического стекла проводились Всесоюзным институтом авиационных материалов ВИАМ. Один из создателей брони инженер М. В. Думнов. Руководители этой работы Б. В. Ерофеев и М. М. Гудимов были удостоены Сталинской премии[5].
На немецких самолётах широко применялась «триплексированное» бронестекло — пакет из закалённых стеклопластин, склеенных в монолит прозрачным клеем. На самолётах Fw-190 серий А4—А8 устанавливалось четырёхслойное (6+17+18+6 мм) лобовое бронестекло толщиной 50 мм под углом 25 градусов к продольной оси машины. Масса стеклоблока 14,6 кг или 120 кг/м² [6]. Испытания брони на стойкость проводилось на образцах размером 400×330 мм одиночным обстрелом бронебойной пулей SmK 7,9 мм из пулемёта MG 17 с дистанции 50 м. В годы войны Институт баллистики Технической академии ВВС Германии Technische Akademie der Luftwaffe под руководством Г. Шардина изучал процессы последовательного разрушения слоёв стекла при пробитии прозрачной брони пулями с помощью высокочастотной искровой камеры[7].
В целом, противопульная прозрачная броня, при равной со стальной бронёй стойкости, имела приблизительно одинаковую с ней массу квадратного метра защиты, но в четыре раза большую толщину, последнее является, своего рода, платой за прозрачность. Аналогично стальной (металлической) броне, с увеличением угла обстрела прозрачной брони от нормали, её стойкость увеличивается (дистанция непробития брони уменьшается). Иными словами, стойкость брони положительно реагирует на изменение косинуса угла соударения. Серийная прозрачная броня периода Второй мировой войны в толщинах 50—60 мм обеспечивала защиту от 7,62—7,92-мм бронебойных пуль с нулевой дальности. При этом стеклоблок толщиной 60 мм выдерживал бронебойную пулю по нормали, а блок толщиной 50 мм — под углом, с учётом конструктивного угла установки прозрачной брони.
Использованная на истребителях «Спитфайр Mk.VB» и Р-39 «Аэрокобра» 38-мм лобовая броня фонаря кабины обеспечивала только частичную защиту от бронебойных пуль винтовочного калибра. Прозрачная броня толщиной 76 мм защищала от 12,7-мм бронебойных пуль[8]. Лобовое бронестекло толщиной 75 мм, установленное на германском самолёте-штурмовике Hs-129, рассчитано на защиту лётчика с передней полусферы от 12,7-мм бронебойных пуль зенитного пулемёта «ДШК» с дальностей 200—300 м. Среди конструкторов бронезащиты известен парадокс, согласно которому броня поражается совсем не теми средствами (заданными ТТТ), на защиту от которых рассчитана. В действительности имеются свидетельства очевидцев времён войны о защите (спасении) лётчика при прямых попаданиях 20-мм разрывного снаряда в лобовое бронестекло кабины Ил-2.
Поскольку заданная тактико-техническими требованиями (ТТТ) боевая живучесть Ил-2 была реализована применительно к действию бронебойных пуль нормального калибра (7,62—7,92 мм), нет ничего странного в итоговой оценке результатов боевого применения Ил-2: «Лобовые бронестекла кабины летчика не выдерживали поражений и разрушались от попадания пуль крупного калибра, малокалиберных снарядов и зенитных осколков, давая при этом многочисленные осколки стекла, приводящие к ранениям летчика»[9]. Сразу после войны эти недостатки были учтены. Тактико-техническими требованиями 1945 года (ТТТ-45) ставилось требование обеспечения броневой защиты экипажа штурмовиков от боеприпасов пушки HS-404 калибра 20 мм с дистанции стрельбы 50 м[9].
На заключительном этапе войны происходит резкое увеличение толщин прозрачной брони, установленной на немецких реактивных истребителях Ме 163, Ме 262, He 162, Не 280 и др. Указанное было связано с тактикой их боевого применения по бомбардировщикам союзников (США и Великобритании), оборонительное вооружение которых было широко представлено крупнокалиберными 12,7-мм пулемётами «Кольт-Браунинг». В этом случае действие 12,7-мм пуль по броне самолёта-перехватчика происходило, в том числе, на встречных курсах, то есть при сложении векторов скоростей, при собственной скорости реактивного самолёта V=200 м/c. С учётом этого обстоятельства, на новых реактивных истребителях устанавливалось усиленное бронирование лётчика и некоторых уязвимых агрегатов только со стороны передней полусферы с обеспечением полной защиты от указанного калибра. Прозрачная броня фонаря кабины рассчитывалась на действие 12,7-мм бронебойных пуль и имела толщину 90—100 мм, толщины поперечной стальной брони, перекрывающей сечение фюзеляжа, также достигали рекордных для авиации значений 15 и 20 мм[10][11][12].
Послевоенное развитие прозрачной брони
Жаклин Кокран в кабине F-86 Sabre (основного истребителя США времён Корейской войны) и Чарльз Йегер. Лобовое бронестекло козырька имело скорее символическое значение, и по толщине значительно уступало аналогичному советского МиГ-15. Приоритет лучшей обзорности кабины F-86 («владение обстановкой»), а не живучести/защищённости. Высвободившаяся масса — в пользу более совершенного БРЭО, в том числе радиолокационного прицела. 20-мм бронебойно-трассирующий снаряд пушки Испано-Сюиза.В СССР вплоть до окончания войны требования по защите лётчика (экипажа) прозрачной бронёй ограничивались исключительно калибром 7,62—7,92 мм. После окончания войны, в конце 1940-х годов возникла необходимость защиты кабины и от огня 12,7-мм пулемётов A/N M2 «Кольт-Браунинг», являвшихся стандартным вооружением реактивных самолётов-истребителей ВВС США, в том числе по опыту войны в Корее. Специалистами ВИАМ было установлено положительное влияние металлической обоймы на стойкость прозрачной брони. И на реактивных самолётах истребителях и истребителях-бомбардировщиках выпуска 1950-х и 1960-х и 1970-х годов прозрачная броня кабины имела стандартное металлическое обрамление.
В начале 1950-х годов в СССР, не без влияния немецкой практики защиты реактивных истребителей, была создана авиационная прозрачная броня для защиты от бронебойно-трассирующего (AP-T) снаряда М75 20-мм авиапушки Испано-Сюиза HS-404, масса снаряда 165 г, см. рисунок. Пушка HS-404 обладала наибольшей среди авиапушек этого калибра дульной энергией. Такая броня толщиной 124 мм была создана ВИАМом при участии М.В. Думнова, руководитель работ Б.В. Перов, и установлена, в частности, на штурмовике Ил-40 (см. Ссылки), истребителе-бомбардировщике Су-7 и некоторых других летательных аппаратах. Однако столь тяжёлая пассивная защита, её масса составляла порядка 280 кг/м2 масса стеклоблока 43 кг, с связи с бурным развитием в этот период сверхзвуковой авиации и ракетного вооружения самолётов, вскоре стала анахронизмом, и при переходе к следующему поколению самолётов 1970-х годов от неё отказались. В этот же период, в связи со сменой военной доктрины СССР, отказались и от самих самолётов-штурмовиков. В США в 1950-е годы был принят на вооружение ВМС лёгкий палубный штурмовик А-4 «Скайхок», прослуживший в строевых частях более 25 лет и широко применявшийся практически во всех локальных конфликтах 1960-х, 1970-х и 80-х годов.
Современное применение прозрачной брони

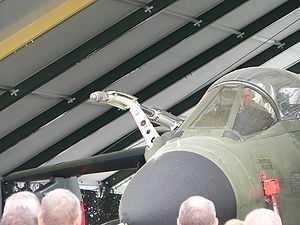

Лобовое бронестекло истребителя-бомбардировщика Панавиа «Торнадо» Лобовое бронестекло кабины вертолёта Ми-24. Внизу 4-ствольный пулемёт ЯкБ-12,7. Модернизированный A-10C Thunderbolt II с новым фонарём кабины, лобовое бронестекло козырька.По современным представлениям прозрачная броня, наряду с непрозрачной бронёй кабины пилота, является одним из элементов обеспечения боевой живучести летательных аппаратов (ЛА).
На самолётах-истребителях США третьего и четвёртого поколений (1970—1980 годов) прозрачная броня кабины практически отсутствует. В случаях установки прозрачной брони, например, на многоцелевом истребителе F-4E Phantom или палубном истребителе F-14 Tomcat, её толщины минимальны, и составляют 32 мм, а сама броня имеет скорее символическое значение. На палубном истребителе-бомбардировщике F/A-18 прозрачная броня отсутствует. Сказанное связано с рядом обстоятельств. В том числе, с принципиальным изменением средств поражения этого класса ЛА, вызванного заменой стрелково-пушечного вооружения истребителей на управляемое ракетное оружие с боевыми частями осколочного типа, укомплектованными неконтактными взрывателями. В этих условиях расположение точек подрыва боевой части ракеты относительно ЛА и кабины пилота (то есть направлений подхода поражающих элементов к броне) приобретает равновероятный характер, и, как следствие, исчезает само представление о предпочтительных направлениях действия поражающего средства.
Вместе с тем, прозрачная броня используется для защиты экипажей боевых вертолётов, действующих в зонах досягаемости огня автоматического пехотного оружия. В 1971 году в СССР на вооружение принят транспортно-боевой вертолёт Ми-24[13]. Фонари кабин Ми-24 состоят из боковых панелей двойной кривизны из оргстекла и плоских лобовых пулестойких стеклоблоков. Широкие лобовые бронеблоки обеих, расположенных тандемом, кабин экипажа вместе со стальной бронёй кабины толщиной 4—5 мм защищают переднюю проекцию штурмана-оператора и пилота вертолёта от 7,62-мм пуль пехотного оружия. Прозрачная броня применяется для защиты кабины современных ударных вертолётов Ми-28 и Ка-50, передние и боковые окна которых выполнены из броневых стеклоблоков. По данным разработчиков, обеспечивается защита указанных машин от бронебойных пуль калибра 12,7 мм и 20-мм снарядов. Кабина бронированного штурмовика Су-25 с передних направлений обстрела также защищена прозрачным бронеблоком ТСК-137 толщиной 65 мм.
Требования к прозрачной броне
Прозрачная броня, применяемая на военных летательных аппаратах, должна обладать двумя обязательными качествами:
- При пробитии поражающим средством давать минимум вторичных осколков;
- При взаимодействии с этими средствами обеспечивать сохранение прозрачности на максимально возможной площади.
Первое требование, относящееся также к остеклению фонаря кабины, направлено на устранение возможности поражения или ранения экипажа вторичными осколками, образующимися при пробитии хрупких преград. Потеря прозрачности бронестёкол, в частности на одноместных самолётах, практически эквивалентна их выводу из строя.
Прозрачная броня в наземной технике
Требования к прозрачной броне боевых бронированных машин лёгкой весовой категории определяются действующим в НАТО стандартом STANAG 4569. Стандартом предусматриваются несколько уровней защиты, переход от первого к следующим уровням, соответствует увеличению степени защищённости. Представления о применяемых толщинах и массах прозрачной брони дают нижеприведённые таблицы.
Типовая прозрачная броня военного назначения компании GKN Aerospace (Великобритания)[14]Толщина брони, мм | Национальный стандарт | Оружие/ боеприпас | Калибр | Средство испытания, тип пули | Масса пули, г | Ударная скорость, м/с | Кол-во зачётных попаданий* | Масса брони, кг/м2 | Условия испытаний |
---|---|---|---|---|---|---|---|---|---|
40 | STANAG 4569 Уровень 1 | Винтовка и осколочный имитатор FSP | 5,56 мм 5,56 мм 7,62 мм 20 мм | 5,56×45 ss109 M193 простая 7,62×51 простая и 20 мм FSP | 4,00 3,56 9,65 53,8 | 900 937 833 550 | 3 попадания в вершинах треуг-ка 120 мм FSP — 1 попадание | 90 | При t окр. среды |
48 | 112 | t −19° и +49°С | |||||||
58 | STANAG 4569 Уровень 2 | Винтовка и осколочный имитатор FSP | 7,62 мм 20 мм | 7,62×39 мм, пуля «БЗ» и 20 мм FSP | 7,77 53,8 | 695 630 | 3 попадания в вершинах треуг-ка 120 мм FSP — 1 попадание | 132 | При t окр. среды |
64 | 151 | «БЗ» при +75°С FSP при t окр. среды | |||||||
71 | 161 | «БЗ» при +75° FSP при −31°С | |||||||
96 | STANAG 4569 Уровень 3 | Винтовка и осколочный имитатор FSP | 7,62 мм 20 мм | 7,62×54 мм Б-32 и 20 мм FSP | 10,04 53,8 | 854 770 | 3 попадания в вершинах треуг-ка 120 мм FSP — 1 попадание | 224 | Б-32 при +65° FSP при −40°С |
102 | Винтовка и осколочный имитатор FSP | 7,62 мм 7,62 мм 20 мм | 7,62×54 мм Б-32 7,62×51 AP FFV и 20 мм FSP | 10,04 8,4 53,8 | 854 930 770 | 3 попадания в вершинах треуг-ка 120 мм FSP 1 попадание | 239 | FFV при t окр. среды FSP при −40°С |
- Примечания к таблице:
- FSP — (англ.) fragment simulating projectile — стандартный (в НАТО) осколочный имитатор. Цилиндрический боёк с площадкой притупления и высотой, приблизительно равной диаметру. В калибре 20 мм имитирует типовой осколок 155 мм осколочно-фугасного снаряда. Согласно требованию стандарта, при переходе от уровня 1 к уровню 3 наблюдается увеличение ударной скорости FSP с 550 до 770 м/с, чему соответствует уменьшение дистанции подрыва снаряда со 100 до 60 м.
- Патрон 7,62×51 мм НАТО с бронебойной пулей Bofors FFV (WC) содержит сердечник из карбида вольфрама. Характеризуется повышеным бронепробивным действием.
- * Количество зачётных попаданий (требуемое) — определяет живучесть стеклоблока при обстреле.
В последнее десятилетие рядом стран проводятся НИОКР по разработке более эффективной прозрачной брони, обладающей, при сохранении достигнутого уровня противопульной стойкости, меньшей массой и толщиной, и базирующейся на принципе построения комбинированной брони с высокотвёрдым лицевым керамическим слоем. Одним из перспективных материалов прозрачной керамики для брони является искусственный монокристаллический сапфир[15]. Ниже представлены сравнительные характеристики прозрачной брони компании Saint-Gobain (США) на основе монокристаллического сапфира, выращенного по технологии EFG™ (Edge-defined Film-fed Growth)[16].
Сравнительные характеристики прозрачной брони с монослоем сапфира и традиционной прозрачной брони на основе силикатов[17]
Средство испытания, тип пули | Кол-во зачётных попаданий | Толщина бронестекла, мм | Толщина ПБ с сапфиром, мм | Выигрыш по толщине сапфировой брони | Масса бронестекла, кг/м2 | Масса ПБ с сапфиром, кг/м2 | Выигрыш по массе сапфировой брони |
---|---|---|---|---|---|---|---|
7,62×39 мм, БЗ | 3 | 58 | 20,8 | 64% | 133 | 56 | 58% |
7,62×54 мм Б-32 | 3 | 104 | 33,5 | 68% | 248 | 86 | 65% |
7,62×54 мм Б-32 | 1 | 55 | 24,8 | 55% | 115 | 67,5 | 41% |
20 мм FSP Vуд630 м/с | 1 | 55 | 44 | 20% | 132 | 114 | 14% |
20 мм FSP Vуд770 м/с | 1 | 70 | 52 | 26% | 160 | 125 | 22% |
Как отмечалось выше, в годы Второй мировой войны и после неё толщины авиационной прозрачной брони для защиты от 7,62-мм бронебойной пули типа Б-32, при стрельбе с дистанции порядка 30 м, составляли около 60 мм. Живучесть брони — 1 попадание в стеклоблок.
Данные, представленные в таблицах, наглядно показывают, что предъявляемое в настоящее время требование обеспечения живучести брони при обстреле, т.е. сохранения её противопульной стойкости при заданном (ограниченном) расстоянии между поражениями (120 мм), приводит к практически двукратному (с 55 до 96—104 мм) увеличению толщины и массы (соответственно со 132 до 224—248 кг/м2) брони. Одновременно требование по живучести прозрачной брони боевых машин сухопутных войск дополнено условием, выдерживать более сильные средства поражения, представленные, в первую очередь, 20 мм осколочным имитатором FSP или 7,62-мм пулей FFV с металлокерамическим (WC) сердечником.
См. также
Ссылки
- ↑ Jones, Christopher Transparent Ceramic Composite Armor – US Patent 7584689
- ↑ E. Strassburger. Ballistic testing of transparent armour ceramics. Journal of the European Ceramic Society. Volume 29, Issue 2, January 2009, Pages 267‒273
- ↑ Шавров В. Б. История конструкций самолётов в СССР. — М.: Машиностроение, 1978, ч. 2, с. 417—429
- ↑ Опытным путём было установлено, что оптимальная стойкость для калибра 7,62 мм обеспечивается при соотношениях масс силикатного и органического стекла приблизительно 50:50.
- ↑ Развитие авиационной науки и техники в СССР (Историко-технические очерки). — М.: Наука, 1980, с. 328
- ↑ Grinsell R. Focke-Wulf Fw-190. London/Sydney: Jane’s Publ. Co. 1980
- ↑ Der Bruchvorgang beim Beschuss von Panzerglas. Bericht der TAL 14/43 Bearbeiter: Struth und Heitzmann
- ↑ Horas Alter. Aircraft Armor. — Army Ordnance, 1941, XXI, N 125, 497—498
- ↑ 1 2 О.В. Растренин «Летающие танки» Ильюшина. Наследники Ил-2. Наследники Ил-2. — «Яуза», 2018 — (Война и мы. Авиаколлекция). ISBN 978-5-04-089216-7, с. 12, 31.
- ↑ Jane’s All the Worlds Aircraft 1945—1946, pp. 123
- ↑ Лей В. Ракеты и полёты в космос. — М.: Военное издательство Министерства обороны, 1961, с. 409
- ↑ Jeffrey L. Ethell. The German Jets in Combat. Jane’s Publishing Co., London. 1980, pp. 56‒57
- ↑ Ми-24 Hind — Описание
- ↑ Military Transparent Armor A4 GKN Data
- ↑ NATO Funds New Transparent Armour
- ↑ C.D. Jones, J.B. Rioux, J.W. Locher, Large-Area Saphire for Transparent Armor, Proceedings of the 32nd International Conference on Advanced Ceramics and Composites. The American Ceramic Society, pp. 113‒124, Jan. 2008.
- ↑ Advances in Ballistic of Commercially Available Saint-Gobain Sapphire Transparent Armor Composites
Примечания
- Штурмовик Ил-40 (рус.). avia-il.ru. — страница Штурмовик Ил-40 на сайте Самолёты ОКБ им. Ильюшина. Дата обращения 25 января 2009. Архивировано 25 марта 2012 года.
wikiredia.ru
