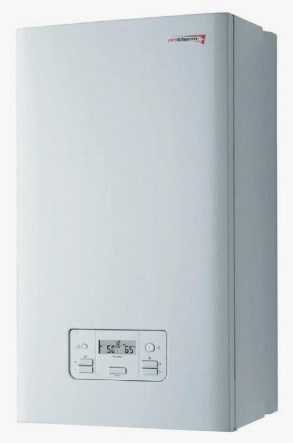

Protherm Гепард 11 MTV цена, характеристики, видео обзор, отзывы
- -Тип отопительного котла: газовый
- -Число контуров: двухконтурный
- -Минимальная мощность обогрева: 8.5 кВт
- -Максимальная мощность обогрева: 11 кВт
- -КПД: 93.2 %
- -Способ установки: настенный
- -Тип горелки: газовая
- -Камера сгорания: закрытая
- -Энергонезависимый: Нет
- -Автоподжиг: Есть
- -Модуляция пламени: Есть
- -Встроенный бойлер: Нет
- -Подключение теплого пола: Есть
- -Нагнетательный вентилятор: Нет
- -Вытяжной вентилятор: Нет
Здесь вы можете посмотреть видео обзор Protherm Гепард 11 MTV. Узнать характеристики, прочитать отзывы о Protherm Гепард 11 MTV.
Характеристики
* Точные характеристики уточняйте у продавца.
Общие характеристики
| Тип отопительного котла | газовый |
| Число контуров | двухконтурный |
| Минимальная мощность обогрева | 8.5 кВт |
| Максимальная мощность обогрева | 11 кВт |
| КПД | 93.2 % |
| Способ установки | настенный |
| Тип горелки | газовая |
| Камера сгорания | закрытая |
| Энергонезависимый | Нет |
| Автоподжиг | Есть |
| Модуляция пламени | Есть |
| Бункер в комплекте | Нет |
| Нет | |
| Подключение теплого пола | Есть |
| Нагнетательный вентилятор | Нет |
| Вытяжной вентилятор | Нет |
Технические характеристики
| Напряжение сети | однофазное |
| Максимальная температура в контуре ГВС | 60 °С |
| Битермический теплообменник | Нет |
| Минимальная тепловая нагрузка | 10.7 кВт |
| Расширительный бак | Есть |
| Минимальная температура в контуре ГВС | 38 °С |
| Варочная панель | Нет |
| Максимальное давление в контуре ГВС | 10 бар |
| Максимальная тепловая нагрузка | 12.8 кВт |
| Циркуляционный насос | Есть |
| Тип газового котла | конвекционный |
| Номинальное давление газа на входе | 20 мБар |
| Производительность горячей воды при t 30°C | 11 л/мин |
| Максимальное давление в контуре отопления | 3 бар |
| Емкость расширительного бака | |
| Допустимое давление сжиженного газа | 30 мБар |
| Номинальное давление природного газа (мин.) | 13 мБар |
Характеристики подключения
| Подключение раздельного дымохода 80 мм | Нет |
| Патрубок подключения газа | 1/2» |
| Диаметр коаксиального дымохода | 60/100 мм |
| Патрубок подключения контура ГВС | 3/4» |
| Патрубок подключения контура отопления | 3/4» |
Используемое топливо
| Расход сжиженного газа | 1.9 кг/ч |
| Природный газ | Есть |
| Расход природного газа | 2.73 куб. м/час |
| Сжиженный газ | Есть |
| Основное топливо | природный газ |
Управление и диагностика
| Комнатный термостат | Есть |
| Управление | электронное |
| Индикация включения | Есть |
| Автодиагностика | Есть |
| Пульт ДУ | Нет |
| Программатор | Нет |
| Есть | |
| Термометр | Есть |
| Разъем для подключения внешнего управления | Нет |
| Датчик уличной температуры | Нет |
| Манометр | Нет |
| Управление системой солнечных коллекторов | Нет |
| Дисплей | Есть |
Системы защиты
| Защита от замерзания | Есть |
| Предохранительный клапан | Есть |
| Защита от перегрева | Есть |
| Защита от блокировки трехходового клапана | Есть |
| Защита от заклинивания насоса | Есть |
| Газ-контроль | Есть |
Габариты и вес
| Вес | 34 кг |
| Ширина | 410 мм |
| Высота | 740 мм |
| Глубина | 315 мм |
* Точные характеристики уточняйте у продавца.
Форум Protherm Гепард 11 MTV
Задать вопросnaobzorah.ru
Гепард MOV, MTV – настенный газовый двухконтурный котел мощностью 11 и 23 кВт – Protherm
| Общая информация | ||||
| Артикул | 0010011782 | 0010011783 | 0010007994 | 0010007995 |
| Стоимость, рубли | 40 000 р. | 40 000 р. | 40 000 р. | 40 000 р. |
| Тип котла | ||||
| Газовый | Да | Да | Да | Да |
| Электрический | — | — | — | — |
| Одноконтурный | — | — | — | — |
| Двухконтурный | Да | Да | Да | Да |
| Настенный | Да | Да | Да | Да |
| Напольный | — | — | — | — |
| Технические характеристики | ||||
| Контур отопления | ||||
| Открытая | Да | — | Да | — |
| Закрытая | — | Да | — | Да |
| Полезная мощность, кВт | 9,0 — 11,0 | 8,5 — 11,0 | 9,0 — 23,3 | 8,5 — 23,3 |
| Потребляемая мощность, кВт | 10,4 — 12,9 | 10,7 — 12,8 | 10,4 — 25,8 | 10,7 — 25,0 |
| Номинальный ток, ~230В/А | — | — | — | — |
| Номинальный ток, ~360В/А | — | — | — | — |
| Максимальная сила тока, ~230В/А | — | — | — | — |
| Максимальная сила тока, ~360В/А | — | — | — | — |
| КПД, % | 90,3 | 93,2 | 90,3 | 93,2 |
| Рабочее давление, Атм | 0,5 — 3,0 | 0,5 — 3,0 | 0,5 — 3,0 | 0,5 — 3,0 |
| Расширительный бак, л | 5 | 5 | 5 | 5 |
| Контур ГВС | ||||
| Накопительный бойлер | — | — | — | — |
| Расширительный бак, л | — | — | — | — |
| Теплообменник | Пластинчатый | Пластинчатый | Пластинчатый | Пластинчатый |
| Диапазон температуры ГВС, оС | 38 — 60 | 38 — 60 | 38 — 60 | 38 — 60 |
| Объем горячей воды, л/мин | 1,5 — 11,0 | 1,5 — 11,0 | 1,5 — 11,0 | 1,5 — 11,0 |
| Рабочее давление, Атм | 1,0 — 10,0 | 1,0 — 10,0 | 1,0 — 10,0 | 1,0 — 10,0 |
| Контур подачи газа | ||||
| Давление природного газа, мм.вод.ст. | 130-200 | 130-200 | 130-200 | 130-200 |
| Давление сжиженного газа, мм.вод.ст. | 300 | 300 | 300 | 300 |
| Расход природного газа, кг/час | 2,73 | 2,73 | 2,73 | 2,73 |
| Расход сжиженного газа, кг/час | 1,9 | 1,9 | 1,9 | 1,9 |
| Класс Nox | 3 | 3 | 3 | 3 |
| Управление | ||||
| Панель управления | ||||
| Светодиодная индикация | — | — | — | — |
| Жидкокристаллический дисплей | Да | Да | Да | Да |
| Индикация температуры | Да | Да | Да | Да |
| Индикация неисправностей | Да | Да | Да | Да |
| Терморегуляторы | ||||
| Exabasic | Да | Да | Да | Да |
| Exacontrol | Да | Да | Да | Да |
| Thermolink B | Да | Да | Да | Да |
| Thermolink P | Да | Да | Да | Да |
| Exacontrol 7 | Да | Да | Да | Да |
| S-RG2 | — | — | — | — |
| Kromschreder E8.4401 | — | — | — | — |
| Панель управления NO | — | — | — | — |
| Режимы отопления | ||||
| Температурный, 30 — 85С | Да | Да | Да | Да |
| «Теплый пол», 30 — 55С | Да | Да | Да | Да |
| Система контроля | ||||
| Датчик тяги | Да | — | Да | — |
| Дифференциал дымохода | — | Да | — | Да |
| Контроль пламени | Да | Да | Да | Да |
| Предохранительный клапан | Да | Да | Да | Да |
| Датчик расхода воды | Да | Да | Да | Да |
| Тепловой предохранитель | Да | Да | Да | Да |
| Защита от замерзания | Да | Да | Да | Да |
| Антиблокировка трехходового клапана | Да | Да | Да | Да |
| Защита насоса от заклинивания | Да | Да | Да | Да |
| Электрическое подключение | ||||
| Напряжение / Частота, В/Гц | 230/50 | 230/50 | 230/50 | 230/50 |
| Потребление, кВт | 0,09 | 0,15 | 0,09 | 0,15 |
| Класс защиты | IPX4D | IPX4D | IPX4D | IPX4D |
| Присоединительные диаметры | ||||
| Дымоход, мм | 126 | 60/100 | 126 | 60/100 |
| Газопровод | 1/2» | 1/2» | 1/2» | 1/2» |
| Контур ГВС / отопления | 3/4» / 3/4» | 3/4» / 3/4» | 3/4» / 3/4» | 3/4» / 3/4» |
www.protherm.ru
Газовые котлы Protherm Гепард 11 MTV, описание и характеристика
Газовые настенные котлы Protherm Гепард как правило применяются в частных жилых домах и коттеджах. Protherm Гепард — это двухконтурные газовые котлы с электророзжигом для отопления и нагрева воды в раздельном пластинчатом теплообменнике из стали. Газовые котлы Protherm Гепард являются котлами эконом-класса с повышенной комфортностью, имеют компактные размеры, безопасны в эксплуатации и удобны в использовании и обслуживании. Для котлов серии Гепард характерна высокая скорость, динамичность и эффективность нагрева воды в системе горячего водоснабжения. Котлы могут работать на природном и сжиженном газе.
Характеристики:
• Настенный, двухконтурный
• Работа на природном или сжиженном газе
• Закрытая камера сгорания
• Максимальная полезная мощность 11 кВт
• КПД 89.2 %
• Емкость расширительного бака 5 л
• Диаметр дымохода 60/100, 80/12 мм
• Напряжение сети 220 В
• Потребляемая мощность 147 Вт
• Первичный теплообменник из меди
• Вторичный теплообменник из нержавеющей стали
• Максимальное давление в системе 3 бар
• Отапливаемая площадь до 110 м2
• Отапливаемый объем до 308 м3
• Циркуляционный насос Grundfos
• Минимальная температура системы отопления 38 C
• Максимальная температура системы отопления 85 C
• Максимальная температура горячей воды 38 C
• Минимальная температура горячей воды 85 C
• Производительность горячего водоснабжения при t=25C 11.1 л
• Режим зима/лето
• Высота х Ширина х Глубина 742мм х 410мм х 311мм
• Вес 31 кг
• Подача воды в систему 3/4″
• Выход горячей воды 3/4″
• Подача в систему отопления 3/4″
• Выход из системы отопления 3/4″
• Подача газа 3/4″
Другие модели газовых котлов Protherm:
Другие бренды газовых котлов:
belmingaz.by
Protherm Gepard 23 MTV Инструкция по монтажу онлайн [11/84]
Описание изделия 3
0020205765_02 Gepard Руководство по установке и техническому обслуживанию 11
3 Вторичный теплооб-
менник
4 Быстродействующий
воздухоотводчик
5 Насос системы отоп-
ления
6 Газовая арматура
7 Приоритетный пере-
ключающий клапан
3.2 Данные на маркировочной табличке
Маркировочная табличка на изделии установлена на
заводе.
Действительность: Россия, Казахстан
Данные на маркировочной
табличке
Значение
Gepard
Торговое название
23 Мощность аппарата
MOV (MTV) MOV = изделие без вентиля-
тора
MTV = изделие с вентилято-
ром
H
Вид газа
например, SK (CZ, RU, UA,
VE-RU, VE-EU)
Регион поставки
В Сетевое напряжение
Вт Потребляемая мощность
IP Тип защиты/класс защиты
Категория (например, II
2h4P
) Категория прибора
Тип Допустимые типы газовых
аппаратов
2H, G20 — 20 мбар (2,0 кПа) Заводской тип газа и давле-
ние газа на входе
нед.нед./гггг (например,
05/2015)
Дата производства: не-
деля/год
PMW Допустимое общее избыточ-
ное давление в контуре ГВС
PMS Допустимое общее избы-
точное давление в режиме
отопления
P Диапазон номинальной
тепловой мощности
Q Диапазон тепловой нагрузки
D Номинальный объем отбора,
горячая вода
T
макс.
(например, 85°C) Макс. температура теплоно-
сителя в подающей линии
NOx класс NOx (выбросы оксида
азота)
XXXXXXXXXXXXXXXXXXXXXXXXXXXX
Код Data Matrix/штрихкод со-
держит в себе серийный но-
мер. с 7-ой по 16-ую цифру
образует артикульный но-
мер.
3.3 Маркировка CE
Маркировка CE документально подтверждает соответ-
ствие характеристик изделий, указанных на маркировоч-
ной табличке, основным требованиям соответствующих
директив.
С заявлением о соответствии можно ознакомиться у из-
готовителя.
3.4 Срок хранения
Действительность: Казахстан
ИЛИ Россия
– Срок хранения: 2 года
3.5 Срок службы
Действительность: Казахстан
ИЛИ Россия
При условии соблюдения предписаний относительно
транспортировки, хранения, монтажа и эксплуатации,
ожидаемый срок службы изделия составляет 10 лет.
3.6 Дата производства
Действительность: Казахстан
ИЛИ Россия
Дата производства (неделя, год) указаны в серийном
номере на маркировочной табличке:
– третий и четвертый знак серийного номера указы-
вают год производства (двухзначный).
– пятый и шестой знак серийного номера указывают
неделю производства (от 01 до 52).
3.7 Правила упаковки, транспортировки и
хранения
Действительность: Казахстан
ИЛИ Россия
Приборы поставляются в упаковке предприятия-изгото-
вителя.
Приборы транспортируются автомобильным, водным и
железнодорожным транспортом в соответствии с пра-
вилами перевозки грузов, действующими на конкретном
виде транспорта. При транспортировке необходимо пре-
дусмотреть надежное закрепление изделий от горизон-
тальных и вертикальных перемещений.
Неустановленные прибора хранятся в упаковке пред-
приятия-изготовителя. Хранить приборы необходимо в
закрытых помещениях с естественной циркуляцией воз-
духа в стандартных условиях (неагрессивная и беспы-
левая среда, перепад температуры от –10 °C до +37 °C,
влажность воздуха до 80%, без ударов и вибраций).
mcgrp.ru
Protherm Gepard 23 MTV Инструкция по эксплуатации онлайн [11/20]
Эксплуатация
4
0020196631_00 Gepard Руководство по эксплуатации 11
▶ Проверьте на дисплее давление в
системе.
1 / 2
Давление в системе: 0,08 … 0,2 МПа
(0,80 … 2,0 бар)
Давление в системе находится в
установленном диапазоне давления.
2 / 2
Давление в системе: < 0,08 МПа
( < 0,80 бар)
▶ Наполните систему отопления.
(→ страница 11)
◁ Если достигнут достаточный
диапазон давления, то индика-
ция погаснет через 20 секунд.
4.7 Наполнение системы
отопления
Осторожно!
Вероятность материаль-
ного ущерба из-за греющей
воды с высоким содержа-
нием извести или загрязнен-
ной сильными коррозион-
ными веществами или хими-
катами!
Водопроводная вода несоот-
ветствующего качества по-
вреждает уплотнения и мем-
браны и забивает узлы из-
делия и системы отопления,
через которые протекает.
▶ Наполняйте систему отоп-
ления только греющей во-
дой надлежащего каче-
ства.
▶ В случае сомнений по
этому вопросу обратитесь к
специалисту.
Указание
Специалист отвечает за первое
наполнение.
1. Откройте все регулировочные вен-
тили радиатора (термостатические
вентили) системы отопления.
2. Медленно откройте устройство для
наполнения и заливайте воду до
тех пор, пока не будет достигнуто
требуемое давление в системе.
3. Удалите воздух из всех радиаторов.
4. Проверьте на дисплее давление в
системе. (→ страница 10)
5. При необходимости долейте воду.
6. Перекройте устройство для наполне-
ния.
4.8 Выбор режима эксплуатации
▶ Нажимайте , пока на дисплее не
появится нужный режим эксплуата-
ции.
Символ Принцип работы
+
Режим отопления + режим
ГВС
Режим отопления
Режим ГВС
‒ Не требуется
4.9 Настройка температуры
теплоносителя в подающей
линии системы отопления
Указание
Температуру в подающей линии
системы отопления выше 75 °C
(макс. 83 °C) может установить
только специалист.
1. Нажимайте , пока на дисплее не
появится .
mcgrp.ru
Двухконтурный газовый котел Протерм Гепард
______________________________________________________________________________________________
Модели настенных двухконтурных котлов Гепард: 23 mtv/23 mov, 11 mtv
Системы безопасности Протерм Гепард с закрытой камерой сгорания
Устройства защиты, блокирующие аппарат и требующие перезапуска (RESET) в случае неисправности
Перегрев и температурные пределы
Регистрирующий элемент: Датчики температуры подающей и обратной линий
97 C — максимальная температура — Ошибка F20
T — повышается быстрее, чем на 10 К/с — Ошибка F24
T (подача-обратка) больше 35 K — Ошибка F23
Контроль пламени
Регистрирующий элемент: Электроды розжига и ионизации
Две попытки розжига длительностью в 7 секунд с ожиданием в 30 секунд — Ошибка F28 (в случае отсутствия пламени после 2 попыток розжига).
Одна попытка розжига длительностью в 7 секунд — Ошибка F29 (исчезновение пламени в процессе нагрева).
Газ
Регистрирующий элемент: Предохранительный клапан газа
0В, когда выключен / 24В, а затем 16В в рабочем режиме — Отображаются различные неисправности в зависимости от их происхождения
Удаление продуктов сгорания (расход воздуха)
Регистрирующий элемент: Прессостат воздуха
12 кВт при 25С: Вкл. 13 Па, Выкл. 10 Па — Ошибка F33
23 кВт при 25С: Вкл. 71 Па, Выкл. 46 Па — Ошибка F33
25 кВт при 25С: Вкл. 80 Па, Выкл. 68 Па — Ошибка F33
30 кВт при 25С: Вкл. 59 Па, Выкл. 51 Па — Ошибка F33
Вкл. — контакт замкнут; Выкл. — контакт разомкнут
Функции управления газового котла Protherm Gepard
Розжиг горелки в зависимости от предварительного состояния аппарата
Если котел был выключен: При включении аппарата с помощью сетевого выключателя, происходит проверка циркуляции воды в контуре отопления.
Процедура при этом следующая: запускается режим выбега насоса для определения температуры, определяется наличие запроса тепла в отопительном контуре; в случае отсутствия запроса – выход на режим блокировки горелки, в случае наличия запроса — дальнейший процесс: включится горелка на 90% мощности в течение 3 секунд, либо температура должна увеличиться минимум на 5 К.
Если нет, горелка будет включена на максимальную мощность на 15 секунд.
Как только будет зарегистрирован подъем температуры в 5K, горелка переключится в нормальный режим работы.
В ином случае котел включит индикацию неисправности и заблокирует работу.
Это будет та же самая ошибка, что при недостатке давления теплоносителя.
Данная функция обеспечивает защиту при перегреве, при недостатке воды в отопительном контуре, при наличии воздуха в системе отопления, при блокировке насоса.
Если котел уже был включен: Принцип тот же самый, за исключением того, что аппарат включается примерно на 60% максимальной мощности, а температура увеличивается на 2K вместо 5K.
После фазы «розжиг», регулятор контролирует горелку во время нагрева контура отопления (первоначальная фаза — уменьшение до Pmin для анализа динамики изменения температуры) или горячей воды (мощность регулируется в соответствии с текущей необходимостью).
Регулировка температуры теплоносителя
После старта настенного котла Протерм Гепард 23 mtv/23 mov, 11 mtv, он работает с минимальной мощностью в диапазоне от 1 до 5 минут:
— 1 минуту, если требования на нагрев высокие;
— 5 минут, если требования на нагрев низкие.
После этого периода мощность регулируется в зависимости от требования системы отопления.
Горелка отключается при достижении заданной температуры теплоносителя + 2К.
Рекомендуется использовать комнатный или погодозависимый регулятор с непрерывным принципом управления температурой подающей линии котла.
Также, можно использовать комнатный термостат двухпозиционного принципа (вкл./выкл.), но с меньшей эффективностью.
Управление нагревом горячей воды для бытовых нужд
Управление нагревом бойлера (только для одноконтурных аппаратов):
— Существует два типа управления, установленные для нагрева бойлера: либо регулировка со стороны термостата (ВКЛ./ВЫКЛ. контакт) или регулировкой NTC-датчика на основе термистора.
— В любом случае, включение горелки для нагрева бака происходит с предварительным 30-секундным выбегом насоса. Это помогает избежать блокировки котла в случае слишком высокой температурной разницы между температурой бойлера и нагревателя.
Бойлер, оборудованный термостатом:
— горелка включается, когда контакты термостата замкнуты,
— температура выключения термостата — 75C (горелка выключается при 80C).
— размыкание контактов термостата останавливает горелку и включает выбег
насоса на 30 секунд.
Бойлер, оборудованный NTC-датчиком:
— Температура бойлера устанавливается прямо в пользовательском меню на панели управления двухконтурного котла Протерм Gepard.
— NTC-датчик позволяет постоянно контролировать температуру в бойлере и в последующем управлять температурой теплоносителя в первичном контуре.
— Запрос на нагрев бойлера происходит в момент, когда температура в нем падает ниже установленной на 5 градусов, ППК переключается в положение ГВС и включается котловой насос.
— Нагрев бойлера прекращается, когда NTC-датчик фиксирует установленную температуру воды в бойлере. Насос выполняет 30-секундный выбег (трехходовой клапан все еще в положении горячей воды), а затем останавливается.
Управление нагревом бойлера в случае, когда бойлер оборудован НТС-датчик, ведется при помощи самоизменения: датчик измеряет температуру через 5 минут после выключения горелки.
Если установленная точка была превышена, к последующему нагреванию применяется поправка (горелка выключится на более низкой температуре, чтобы предотвратить повторение этого превышения температуры).
Температура теплоносителя рассчитывается в зависимости от заданной температуры ГВС. Температура теплоносителя всегда на 15 К выше чем заданная температура ГВС.
Управление нагревом во время разбора воды (только для двухконтурных аппаратов)
Определение требований: Горелка включается при расходе 1,5 л/мин. Выключается при 1,1 л/мин. Этот гистерезис является защитой от периодичного включения/выключения горелки.
Регулировка температуры: Управление температурой горячей воды происходит в результате установки расчётной температуры на подающей линии аппарата. Этот расчет зависит от динамики расхода проточной воды и её заданной температуры.
Расчетная температура подающей линии первичного контура будет корректироваться в зависимости от показаний температурного датчика обратки (NTC 5), что позволяет учесть влияние температуры входящей холодной воды.
Функция горячего старта — Комфорт (только для двухконтурных моделей)
Функция горячего старта предназначена для поддержки температуры в первичном контуре котла для улучшения комфорта при пользовании горячей водой для бытовых нужд:
— уменьшение времени ожидания в кране горячей воды;
— сбережение воды.
Эта функция реализована только на Protherm Gepard 23 mtv/23 mov, 11 mtv и актуальна при незначительных расстояниях от теплогенератора до точки водоразбора.
Экономичный режим по отношению к расходу газа – функция «горячий старт» отключена (заводская настройка).
Принцип работы:
— Функция горячего старта включается или отключается в меню установки (d.66)
— Горелка включает при понижении температуры в первичном контуре на 30 K ниже заданной температуры ГВС.
— Горелка выключает, когда температура достигнет разницы 10 K ниже заданной температуры ГВС.
— Символ ECO появится на дисплее, когда заданная температура ГВС будет ниже 50С.
Другие функции газового котла Гепард
Защита от замерзания
Защита от замерзания сработает, если температура теплоносителя ниже 12С.
Включится насос на 10 минут, приоритетный клапан переключится в среднее положение (Нагретый теплоноситель будет поступать одновременно в контур отопления и в контур пластинчатого теплообменника):
— Если температура ниже 7С, зажжётся горелка и теплоноситель нагреется до 35°С.
— Если температура теплоносителя будет в диапазоне от 7 до 15С, горелка включится через 30 минут и нагреет теплоноситель до 35С.
— При температуре теплоносителя свыше 15С, будет работать только насос, который после 30 минутного выбега отключится.
Защита от перегрева и температурные пределы
Датчики NTC на подающей/обратной линии защищают котел от перегрева, проверяя максимальную выходную температуру (97C при включенной горелке или быстрый рост температуры выше 110C в течение 3 секунд).
Дополнительные условия, связанные с расходом теплоносителя в системе отопления:
— контроль скорости роста температуры (максимальная динамика прироста
температуры = 10К/сек.)
— контроль разницы температуры между подачей и обраткой:
Если T больше 30K — горелка работает с мин. мощностью в течение 10 минут
Если T больше 35K — на дисплее появится ошибка F23.
Если ошибка повторится 5 раз, котел выключится с окончательным определением ошибки F23, после чего потребуется «перезапуск» («reset»).
Если горелка работает как минимум 60 секунд, счетчик переустанавливается на ноль.
Сервисное меню параметров настройки газовых котлов Протерм Gepard
Ввод в сервисный уровень возможно помощью кода.
Последовательность нажимания кнопок для входа в сервисное меню:
— нажать кнопку MODE (1) мин. 7 сек.; на дисплее покажется номер 0
— помощью кнопок + или – (2) настройте номер 96 или 35
— нажмите кнопку MODE
На дисплее покажется первый параметр сервисной уровни (d 0).
Изменение значения параметра:
— Параметр надо выбрать кнопками + или – (2)
— Помощью кнопки MODE (1) подтвердит его настройку. На дисплее меняется
символ = и значение
— Кнопками + или – (2)можно изменить его значение
— Изменение значения автоматически запишется в память после 3 секунд и
покажется символ =
— Для ввода в сервисную уровень нажмите кнопку MODE
Для ввода в уровень для потребителя нажмите кнопку MODE в течение 3 секунд.
Автоматический ввод в уровень для потребителя без нажимания кнопки в течении 15 минут.
Параметры сервисного меню котла Протерм Гепард
d.00 — Максимальная мощность в контуре отопления
Для моделей 12 кВт — заводская настройка 12 кВт
Для моделей 23, 25 — заводская настройка 15 кВт
Для моделей 30 кВт — заводская настройка 20 кВт
d.01 — Выбег насоса в отопление
Диапазон настройки — 2-60 минут
d.02 — Настройка режима антициклирования
Повторное включение горелки после очередного выключения.
Данная функция настраивается только для работы в отопительном контуре.
Диапазон настройки — 2-60 минут
d.04 — Температура в бойлере (если подключен НТС датчик) (касается только одноконтурных котлов)
Изображает температуру в бойлере (NTC 1)
d.09 — Температура ОВ (расчётная величина)
Изображается желаемая температура ОВ, рассчитанная в зависимости от
температуры снаружи и настроенной отопительной кривой (Только когда
подключен еВus комнатный регулятор).
d.10 — Работа насоса
0 = насос не работает
1 = насос работает
d.11 — Работа дополнительного насоса (аксессуар)
0 = насос не работает
1 = насос работает
d.16 — Требование на отопление от комнатного регулятора (подключен на клеммник X17)
0 = выключенный (нет требования)
1 = включённый (требуется отапливать)
Если на клеммнике, перемычка всегда будет 1
d.17 — Способ управления
В зависимости от управления температурой на подаче или обратке
0 = на подачи
1 = на обратке
d.18 — Режим работы насоса
0 = с горелкой; насос работает, если работает горелка
1 = с комнатным регулятором
2 = постоянная работа: насос работает, пока настроен режим ЗИМА.
d.19 — Настройка скорости насоса настенного котла Protherm Gepard 23 mtv/23 mov, 11 mtv
0 = работа горелки: в контуре отопления автоматическая скорость, при
подготовке ГВС макс. скорость, после выключения горелки мин. скорость.
1 = Мин. скорость в контур отопления, при подготовке ГВС макс. скорость
2 = в отопление автоматическая скорость, при подготовке ГВС макс.
скорость
3 = всегда макс. скорость насоса
d.21 — Функция Комфорт
1 = функция Комфорт включена
0 = функция Комфорт выключена
d.22 — Требование на нагрев ГВС (NTC датчиком, термостатом или датчиком расхода)
0 = нет требования на нагрев ГВС
1 = есть требование на нагрев ГВС (нагрев бойлера или отбор ГВС)
d.23 — Требование на отопление
0 = нет требования на отопление
1 = есть требование на отопление
d.24 — Положение прессостата воздуха (только котлы турбо)
ON = включен (вентилятор работает)
OFF = выключен (вентилятор не работает)
d.25 — Требование на нагрев ГВС в бойлере котлом или eBus регулятором
Разрешение нагрева ГВС внешним регулятором:
0 = заблокирован нагрев ГВС
1 = разрешен нагрев ГВС
d.35 — Положение 3-х ходового клапана Протерм Гепард
100 = ГВС
0 = отопление
40 = среднее положение
d.36 — Расход ГВС
Расход ГВС, измеренный датчиком расхода
d.40 — Температуры ОВ на подачи
Температура ОВ измерена датчиком НТС 2
d.41 — Температуры ОВ на обратке
Температура ОВ измерена датчиком NTC 5
d.70 — Положение 3-х ходового клапана (только одноконтурные котлы)
0 = рабочее положение
1 = блокировка работы (блокирование трехходового клапана в среднем
положении)
2 = положение в контуре отопления
d.71 — Максимальная температура ОВ
Диапазон настройки от 45 до 80С
d.77 — Макс. мощность нагрева ГВС в бойлере (только одноконтурные котлы)
Ограничение макс. мощности на нагрев ГВС.
d.85 — Настройка мин. мощности котла
Этим параметром можно увеличить мин. мощность аппарата при использовании нужного типа системы отвода продуктов сгорания
d.93 — Настройка типа котла
Тип аппарата меняется в зависимости от версии модели
______________________________________________________________________________________________
______________________________________________________________________________________________
______________________________________________________________________________________________
______________________________________________________________________________________________
______________________________________________________________________________________________
______________________________________________________________________________________________
______________________________________________________________________________________________
kotly-gaz.ru
Protherm Гепард 11 MOV цена, характеристики, отзывы
- -Тип отопительного котла: газовый
- -Число контуров: двухконтурный
- -Минимальная мощность обогрева: 9 кВт
- -Максимальная мощность обогрева: 11 кВт
- -КПД: 90.3 %
- -Способ установки: настенный
- -Тип горелки: газовая
- -Камера сгорания: открытая
- -Энергонезависимый: Нет
- -Автоподжиг: Есть
- -Модуляция пламени: Есть
- -Бункер в комплекте: Нет
- -Встроенный бойлер: Нет
- -Подключение теплого пола: Есть
- -Нагнетательный вентилятор: Нет
- -Вытяжной вентилятор: Нет
Здесь вы можете посмотреть видео обзор Protherm Гепард 11 MOV. Узнать характеристики, прочитать отзывы о Protherm Гепард 11 MOV.
Видео обзоры
Видео для этого товара нет, но мы нашли видео для похожих моделей:
- Все 101
- Обзоры 28
- Отзывы 3
Добавить видео
Характеристики
* Точные характеристики уточняйте у продавца.
Общие характеристики
| Тип отопительного котла | газовый |
| Число контуров | двухконтурный |
| Минимальная мощность обогрева | 9 кВт |
| Максимальная мощность обогрева | 11 кВт |
| КПД | 90.3 % |
| Способ установки | настенный |
| Тип горелки | газовая |
| Камера сгорания | открытая |
| Энергонезависимый | Нет |
| Автоподжиг | Есть |
| Модуляция пламени | Есть |
| Бункер в комплекте | Нет |
| Встроенный бойлер | Нет |
| Подключение теплого пола | Есть |
| Нагнетательный вентилятор | Нет |
| Вытяжной вентилятор | Нет |
Технические характеристики
| Номинальное давление природного газа (мин.) | 13 мБар |
| Тип газового котла | конвекционный |
| Допустимое давление сжиженного газа | 30 мБар |
| Циркуляционный насос | Есть |
| Максимальное давление в контуре отопления | 3 бар |
| Варочная панель | Нет |
| Минимальная температура в контуре ГВС | 38 °С |
| Расширительный бак | Есть |
| Максимальное давление в контуре ГВС | 10 бар |
| Минимальная тепловая нагрузка | 10.4 кВт |
| Производительность горячей воды при t 30°C | 11 л/мин |
| Максимальная температура в контуре ГВС | 60 °С |
| Номинальное давление газа на входе | 20 мБар |
| Минимальная температура горячей воды | 30 °С |
| Максимальная тепловая нагрузка | 12.9 кВт |
| Напряжение сети | однофазное |
| Емкость расширительного бака | 5 л |
| Максимальная температура горячей воды | 85 °С |
| Битермический теплообменник | Нет |
Характеристики подключения
| Патрубок подключения газа | 1/2» |
| Диаметр дымохода | 125 мм |
| Подключение раздельного дымохода 80 мм | Нет |
| Патрубок подключения контура отопления | 3/4» |
| Патрубок подключения контура ГВС | 3/4» |
Используемое топливо
| Сжиженный газ | Есть |
| Расход сжиженного газа | 1.9 кг/ч |
| Основное топливо | природный газ |
| Природный газ | Есть |
| Расход природного газа | 2.73 куб. м/час |
Управление и диагностика
| Управление | электронное |
| Индикация нагрева | Есть |
| Датчик уличной температуры | Нет |
| Термометр | Есть |
| Комнатный термостат | Есть |
| Пульт ДУ | Нет |
| Дисплей | Есть |
| Управление системой солнечных коллекторов | Нет |
| Автодиагностика | Есть |
| Индикация включения | Есть |
| Разъем для подключения внешнего управления | Нет |
| Манометр | Нет |
| Программатор | Нет |
Системы защиты
| Защита от заклинивания насоса | Есть |
| Газ-контроль | Есть |
| Предохранительный клапан | Есть |
| Воздухоотвод | Есть |
| Защита от перегрева | Есть |
| Защита от замерзания | Есть |
| Защита от блокировки трехходового клапана | Есть |
Габариты и вес
| Ширина | 410 мм |
| Высота | 740 мм |
| Вес | 31 кг |
| Глубина | 315 мм |
* Точные характеристики уточняйте у продавца.
Форум Protherm Гепард 11 MOV
Задать вопросnaobzorah.ru
