Как узнать срок годности и эксплуатации газового баллона на 50 литров? 2018 год

Газовые баллоны постоянно находятся в обороте и часто подвергаются такелажу — их грузят на автотранспорт, везут к месту заправки и снова транспортируют к пункту использования.

Эти сосуды содержат газовые смеси, являющиеся пожаро- или взрывоопасными. Каков срок годности газовых баллонов, есть ли способы установить это?

Дорогие читатели! Наши статьи рассказывают о типовых способах решения юридических вопросов, но каждый случай носит уникальный характер.

Если вы хотите узнать, как решить именно Вашу проблему – обращайтесь в форму онлайн-консультанта справа или звоните по телефонам бесплатной консультации:

О сроке годности защитной каски для рабочего узнайте из нашей статьи.

к содержанию ↑

Есть ли он?

Как узнать срок годности газового баллона?

Газовые баллоны, внутри которых создается избыточное давление, должны подвергаться проверкам на пригодность.

Срок годности устанавливается заводом-изготовителем, и важно знать, что сверх этого срока использование газовых емкостей недопустимо.

Приказом Ростехнадзора от 25.03.2014 г. №116 утверждены Правила безопасности опасных производственных объектов, где применяется оборудование, работающее под давлением. Пункт 485 этих Правил… как раз и запрещает сверхнормативную службу этих емкостей.

Действительно, срок годности баллонов составляет 40 лет, но не всех. Каждый из видов таких емкостей изготавливается в строгом следовании требованиям ГОСТов.

к содержанию ↑

О чем говорят ГОСТы?

ГОСТ 15860 регламентирует изготовление такого оборудования: «Баллоны стальные сварные для сжиженных углеводородных газов на давление до 1,6 МПа».

В этом нормативном документе установлен срок эксплуатации емкостей — 40 л., но с условием соблюдения правил эксплуатации и обязательного технического освидетельствования один раз в 5 лет.

К примеру, баллоны алюминиевые БД производятся не по ГОСТ, а по ТУ, но есть сертификат разрешение на использование.

Срок годности определить сложно.

Наиболее распространенный вид сосудов (стальных), производимых по ГОСТ 949-73 и применяемых для газовых сред, имеет гарантийный срок эксплуатации (с даты ввода в действие) — 2 года, именно такой период упомянут в п.6.2 ГОСТа.

Однако не стоит путать сроки гарантийный и эксплуатационный, продолжительность которого составляет 20 лет.

ГОСТ Р ИСО 11439-2010 на сосуды для заправки (в качестве топлива) транспорта в п. 4.3.1 указывает, что право устанавливать продолжительность периода годности предоставляется производителю, но эта продолжительность для подобного оборудования не должна превышать 20-ти лет.

к содержанию ↑

Сроки службы, установленные изготовителями

О том, что устанавливать срок эксплуатации газовых баллонов должен именно изготовитель, сказано и в п. 485 Приказа Ростехнадзора №116. Здесь же рекомендовано устанавливать срок годности 20 лет, если какие-либо сведения в сопроводительной документации отсутствуют.

  1. Металлокомпозитные МКБ и БМК. Производитель определил срок годности металлокомпозитных МКБ и БМК в период, равный 10-ти годам.
  2. Челябинский трубопрокатный завод. Этот изготовитель работает с продукцией по ГОСТ 949-73. Есть разница в оборудовании, произведенном до 22.12.2014г., и после.

    Дело в том, что на баллонах, изготовленных до этой даты, маркировка относительно срока службы отсутствовала, в соответствии с МТО 14-3Р-001-2002г. Принято при обнаружении газовых емкостей с не указанным периодом действия считать, что их срок годности составляет 40 лет. Срок эксплуатации оборудования, выпущенного после 22.12.2014 г., устанавливается заводом-изготовителем продолжительностью в 20 лет.

  3. Алюминиевые БД: На такие сосуды ГОСТа нет, а в ТУ срок годности не указан. Зато изготовители утверждают, что длительность эксплуатации алюминиевых сосудов для газов составляет:
  • 10 лет, если сосуды изготовлены до ноября 2014 г.;
  • 20 лет, при условии выпуска после ноября 2014г.

Разница в продолжительности эксплуатации состоит в новом, более строгом подходе, базируемом на усилении требований норм безопасности.

к содержанию ↑

Сколько хранится газ?

Разные газы могут храниться в сосудах разное количество времени.

  1. Пропан-бутан сохраняет свои свойства неопределенное количество времени. Главное условие — чтобы сохранялся минимальный уровень рабочего давления. Пропан-бутаном можно пользоваться, пока не закончится содержимое баллона.
  2. Производителем срок хранения кислорода в баллоне определен в 18 мес. с дня приготовления продукта.

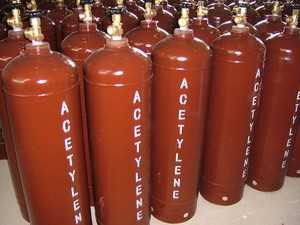

  3. Ацетилен считается газом, наиболее взрывоопасным и сложным в обращении. В баллонах ацетилен может содержаться достаточно долго, но предприятие, работающее с этим веществом, обязано перед проведением сварочных работ проводить проверки веса и пористости, в случае, если эти показатели не соответствуют нормативам, работа с содержимым сосуда невозможна.
  4. Чистый аргон допустимо хранить 18 мес.
  5. В баллонах водород разрешено держать 3 года.
  6. В баллонах хранят и азот. Этот газ допускается использовать при содержании в баллоне на протяжении 18 мес.

О сроке годности и правилах хранения аккумуляторных батареек читайте здесь.

к содержанию ↑

Как определить у баллона на 50 литров?

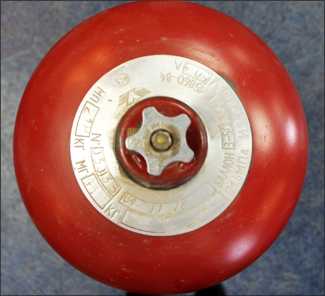

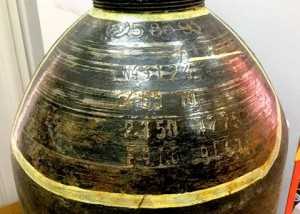

Вся информация находится прямо на верхнем торце газовой емкости. На 50-литровой емкости наносят разные сведения, в том числе и три группы цифр, обозначающих месяц и год изготовления, а следующая группа — время первой переаттестации (внеочередное испытание проводится после ремонта и не может быть предугадано изготовителем).

Между этими датами промежуток, равный 5 годам, именно через такое время и планируют периодические испытания. Результаты последующих испытаний должны выбиваться прямо на теле верха сосуда.

В настоящее время год выпуска, чтобы облегчить задачу пользователям, наносят на корпус краской: 08 — 2008 год, 11 — 2011 год и т.п. Согласно п. 22 новых Правил…, расчетный срок службы с даты изготовления должен вноситься в паспорт, а для баллона паспортом и есть металлическая пластина с выбитыми на ней сведениями.

О нюансах пропановых баллонов в этом видео:

к содержанию ↑

Период допустимой эксплуатации

Между промышленными и бытовыми сосудами для хранения газов никакой разницы нет, это те же самые емкости.

Баллоны для промышленных нужд должны содержаться в условиях, отвечающих требованиям правил безопасной эксплуатации, аналогично бытовым сосудам.

Единственная разница — в промышленности не пользуются емкостями с малыми объемами. Срок эксплуатации бытового и промышленного газового баллона одинаков.

Есть ли срок годности у бензина и солярки? Ответ узнайте прямо сейчас.

к содержанию ↑

Переосвидетельствование

Каждый вид газовых баллонов имеет свои сроки переосвидетельствования, установленные Госгортехнадзором. Газовые среды обладают разными свойствами и в разной степени агрессивны по отношению к корпусу сосуда.

Предприятие, проводящее первое переосвидетельствование, выбивает на верхней части корпуса в формате «R-АА», где R- клеймо предприятия, АА — дата очередного испытания.

Сроки между техническим освидетельствованием баллонов стальных таковы:

  • пропановых — 5 лет;
  • автомобильных — 2 года;
  • аргоновых — 5 лет;
  • кислородных — 5 лет;
  • установленных стационарно, с большой емкостью — 10 лет.

Важно знать, что металлокомпозитные МКБ и БМК емкости в переосвидетельствовании не нуждаются вовсе, полный срок в 10 лет — их время жизнедеятельности.

Правила… устанавливают такую периодичность проверки сосудов под давлением при скорости разрушения:

  • не более 0,1 мм/год — 2 года;
  • более 0,1 мм/год — 5 лет.

Стоит положиться на профессионализм специалистов из компаний, имеющих лицензию и клеймо на проведение освидетельствования баллонов, и ориентироваться на сроки, установленными ими.

к содержанию ↑

Правила хранения

Баллоны с кислородом и с горючими газами — со сжиженным газом, ацетиленом и пр. горючими газовыми смесями необходимо хранить раздельно, то есть в отдельных помещениях, во избежание взрыва и пожара.

Важно знать, что кислород чувствителен к теплу, поэтому сосуды с этим газом должны находиться от источников тепла не менее чем в 5 м.

к содержанию ↑

К дальнейшему использованию непригодны

Почему баллоны, отработавшие нормативный срок службы, но прошедшие техническое освидетельствование, не должны приниматься к заправке?

Согласно п. 485 Правил…, даже успешно прошедшие техническую проверку сосуды для газов, отслужившие нормативный период, к дальнейшему использованию непригодны.

В этом же пункте говорится, что при обнаружении случаев проведения успешного переосвидетельствования после ноября 2014 г. емкости, у которой срок службы истек, следует эти результаты аннулировать, так как по новым Правилам.., проведение экспертизы баллонов за пределами их сроков эксплуатации запрещается.

Израсходовавший свой прочностной ресурс материал способен в любой момент разрушиться.

Все эти меры и более жесткие правила направлены на усиление безопасности эксплуатации газовых емкостей, в которых содержимое находится под давлением.

Это вызвано участившимися случаями применения баллонов с давно истекшим сроком службы и, как результат, возникновения несчастных случаев.

Сопротивляться требованиям этих Правил… — значит, поставить под угрозу не только свое здоровье и жизнь, но и жизни других людей, что не только неразумно, но и преступно.

Каким требованиям должны соответствовать газовые баллоны, как правильно использовать, что такое освидетельствование и какую процедуру проходят баллоны на газонаполнительной станции? Об этом в видео:

Не нашли ответа на свой вопрос? Узнайте, как решить именно Вашу проблему – позвоните прямо сейчас:
Это быстро и бесплатно!

pravapot.ru

как выбрать по материалу и прочесть маркировку

Газовые баллоны широко востребованы как в промышленности, так и в медицине, авиационной, космической отраслях, в быту, как автономный источник энергии. Их можно применить как для обогрева, так и для освещения, приготовления пищи.

Чтобы исключить всяческие неприятности, связанные с эксплуатацией, нужно правильно подобрать тип оборудования. Для этого следует подробно изучить виды газовых баллонов, особенности их конструкции и подключения.

Содержание статьи:

Устройство газового баллона

Как для хранения, так и транспортировки сжатого и сжиженного газа созданы газовые баллоны — специальные сосуды, в которых эти вещества находятся под высоким давлением. Первый вид газа под любым давлением пребывает в газообразном состоянии, а второй, при росте этого параметра, переходит в жидкую фазу. В сжатом и сжиженном состоянии транспортируются и хранятся азот, фтор, кислород, метан, водород, а также хлор, углекислый газ, аммиак.

Сама емкость представляет собой цельносварную конструкцию со стенками толщиной минимум 2 мм с геометрией в виде цилиндра. Она изготовлена из стали или полимера. Ее составляющие:

  • обечайка;
  • горловина;
  • дно.

Горловина баллона имеет конусную резьбу под запорный вентиль, герметично перекрывающий выход. В случае, когда в силу каких-то причин произойдет расширение газа, под воздействием давления вентиль сорвется, и давление внутри сосуда придет в норму. Газ внутри такого сосуда пребывает под давлением максимум 15 МПа. В корпусе баллона или обечайке имеется сварной одинарный шов.

Объем баллона зависит от материала, из которого он изготовлен, вида наполнителя и назначения. Кислородные баллоны бывают как малолитражными — от 2 до 10 л, так и средними — 20 – 40 л

Чтобы газ внутри сосуда оказывал одинаковое давление на его стенки, у каждого баллона есть выпуклое днище — верхнее и нижнее. Для большей устойчивости баллон снабжен кольцевой опорой — башмаком. Кроме того, газовый резервуар имеет в своем комплекте металлический или пластиковый колпак, предохраняющий вентиль во время эксплуатации и транспортировки.

Колпак навинчивают на кольцо горловины. Иногда баллон снабжают редуктором, предназначенным для уравновешивания давления. Вентиль представляет собой узел, в состав которого входит стальной корпус в виде тройника, маховик, запорный элемент.

Под каждый вид газа требуется вентиль специальной конструкции. Для безопасной эксплуатации важно, чтобы тип емкости соответствовал наполнителю

Узел, состоящий из пропускного клапана и штока, называется запорным элементом. Каждая из деталей сборки выполняет свою функцию. Клапан необходим для регулировки подачи газа через корпус, а шток — для взаимодействия маховика с клапаном через крутящий момент. Поворачивая маховик, можно закрывать или открывать поток газа.

Все 3 части вентиля имеют резьбу. Внизу она нужна для крепления детали к баллону, вверху посредством резьбового соединения прикреплен шток клапана. На боковую резьбу навинчена заглушка

Виды газовых баллонов

Газовые сосуды классифицируют по многим критериям: материалу корпуса, объему, назначению, названию наполнителя, способу подключения. Для изготовления корпуса применяют как металл, так и композитные материалы. Те и другие имеют свои плюсы и недостатки. Следует ознакомиться с ними для правильного выбора.

Металлические газовые баллоны

Для изготовления корпуса металлического баллона применяют легированную или малоуглеродистую сталь. Вместимость металлических сосудов — от 5 до 50 л. Баллоны, емкостью менее 50 л разрешается устанавливать внутри дома, а 50 л — только снаружи.

Последним необходима защита от прямых лучей солнца. Для этого их помещают в запирающийся металлический шкаф с нанесенной на него маркировкой, соответствующей виду газа. Пустой металлический баллон весит от 4 до 22 кг.

Сосуд заполняют газом максимум на 85%. В зависимости от объема в баллон заправляют от 2 до 22 кг газа. Это газовое оборудование является взрыво и пожароопасным. Ему противопоказаны температуры свыше 50⁰. При резких скачках температуры и в случае пожара происходит мощный взрыв. Нельзя такой баллон и резко переворачивать, т.к. при это вызывает повышение давления.

Газовые сосуды из композита

Такой газовый баллон — более новый вариант. Его основное достоинство — полная взрывобезопасность, даже если произойдет утечка газа. В таких емкостях транспортируют и хранят сжиженные газы. При воздействии на них открытого пламени, газ уходит через корпус постепенно и просто сгорает.

Они имеют небольшой вес — на 70% легче металлических аналогов, отличаются стильным дизайном. Благодаря прозрачному корпусу, всегда можно контролировать уровень газа. В противовес металлу, композитный материал не подвержен коррозии, следовательно, более долговечен.

Полимер обладает отличными диэлектрическими свойствами, на 100% исключающими искрообразование. Диапазон рабочих температур находится в пределах -40 — 50⁰. Баллоны рекомендуют эксплуатировать до 30 лет. Каждые 10 лет они должны проходить переаттестацию. Масса баллона — 8 кг максимум.

Композитные газовые баллоны бывают двух видов: изготовленные по технологии раздува и путем намотки стекловолокна на оправку. В первом случае колбу изготавливают из полиэтилентерефталата. Далее, производители покрывают сосуд, изготовленный из нитей со стекловолокна, эпоксидной смолой. Емкость вкладывают в полимерный корпус.

При производстве баллонов второго вида применяют специальную оправку. На нее наматывают стекловолокно, затем заготовку пропитывают смолами. Вначале получают две половинки сосуда. После отверждения их склеивают и помещают в плотный полиэтиленовый кожух.

Эксплуатация баллона из полимерных материалов не вредит окружающей среде, т.к. в материал не добавляют бор

Из-за наличия клапана избыточного давления и плавкой ставки, такие баллоны обладают повышенной безопасностью. В случае пожара происходит срабатывание плавкой вставки. Расплавляясь, она постепенно выпускает газ, при полной управляемости процессом. После срабатывания вставки баллон не подлежит дальнейшей эксплуатации.

Классификация по месту монтажа и назначению

Все существующие газовые баллоны в зависимости от того, где они установлены и для чего предназначены, делят на следующие виды:

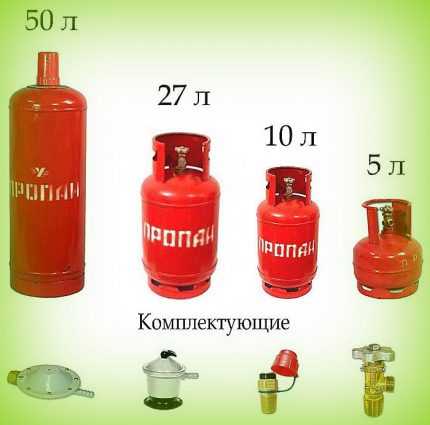

  1. Бытовые. Их используют для отопления, кухонных плит, котлов.
  2. Автомобильные. Применяют их на автомобилях, у которых двигатель работает на газообразном топливе.
  3. Туристические. Подходят для мобильных приборов, таких как паяльные лампы, горелки, шашлычницы, обогреватели.
  4. Промышленные. В эту категорию входят емкости, в которых хранят газы, Применяют такие баллоны в металлургии, химической промышленности, на фармацевтических предприятиях.
  5. Медицинские. Их наполняют дыхательными смесями и возят в машинах скорой помощи, используют в больничных палатах для интенсивной терапии и там, где готовят кислородные коктейли. Применяют такие баллоны и спасатели, пожарники.

Есть и универсальные баллоны, которые используют во многих отраслях.Для мобильных газовых приборов выпускают одноразовые картриджи, вмещающие 100 – 450 г газа. Визуально они напоминают аэрозольные спреи.

Особенности классификации по наполнителю

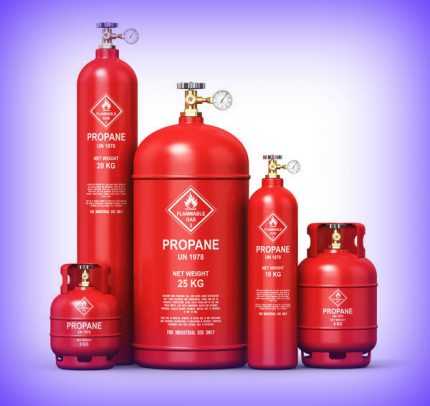

Исходя из состава смеси, баллоны называют пропановыми, бутановыми, водородными, азотными, ацетиленовыми, углекислотными, аргоновыми, кислородными, гелиевыми и т.д. Для каждого из составов свой температурный режим. Для стандартных условий разница между ними небольшая. Когда же баллон необходим для использования в высокогорных районах или в условиях очень низких температур, этот параметр играет определяющую роль.

Изомер бутана — смесь изобутана с пропаном, хорошо подходит для низких температур. Она безопасна для озонового слоя. И пропан, и бутан для человека очень опасны. Если их вдыхать, неизбежны серьезные последствия для организма. Прямой контакт с жидким бутаном приводит к охлаждению тела до -20⁰.

Бутаном заряжают зажигалки, в кондиционерах и холодильных установках его иногда используют в качестве хладагента. Пропан необходим при производстве растворителей. Для работы с металлом, связанной с его сваркой и резкой, требуется ацетилен. Также его используют при получении взрывчатых веществ, кислоты уксусной, каучука, всевозможных пластмасс, для ракетных двигателей.

Азот использует электронная промышленность, химическая, нефтегазовая, фармацевтика, металлургия. Водород необходим пищевой промышленности, химической. Его используют и в качестве топлива для ракет, при сварке. Колеса велосипедов, огнетушители накачивают оксидом углерода или углекислым газом. В пищевой промышленности с его применением производят газированные напитки. В виде сухого льда оксид углерода применяют, как хладагент.

Баллоны с углекислым газом присутствуют в заведениях общественного питания, где охлаждают напитки до заданной температуры, делают газировку и продают ее на разлив

В металлургической, металлообрабатывающей промышленности, в процессах, где недопустимо взаимодействие расплавленного потока с кислородом, используют аргон. Применяют его и в медицине для наркоза, с его помощью очищают воздух. Баллоны с гелием необходимы не только для заполнения воздушных шаров, но и для резки, сварки, плавки металла.

Этот газ входит в состав дыхательных смесей, используемых в дайвинге, он может являться хладагентом в научных опытах. Аммиак — сильный растворитель. Так как он очень ядовитый, баллоны с ним нужно транспортировать и хранить очень осторожно. То же самое касается и емкостей с хлором.

Емкости с кислородом можно встретить возле сварочных аппаратов, там, где производят взрывчатые вещества, кислоты, готовят кислородные коктейли. Сжатый воздух, транспортируемый в баллонах, чаще всего применяют в работе пневмоустройств. Сжиженный природный газ метан применяют как снотворное в медицине, для производства удобрений, в виде топлива. Для человека этот газ безопасен.

Виды баллонов по способу подключения

Разные модели газовых баллонов подключают к приборам посредством четырех стандартов соединений. Самым популярным является резьбовой стандарт, соответствующий всем требованиям безопасности. Изделия имеют резьбу 7/16″. К таким баллонам шланг или горелку крепят путем накручивания.

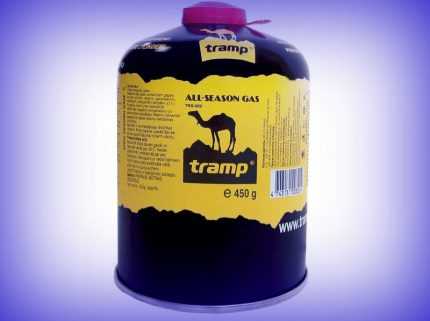

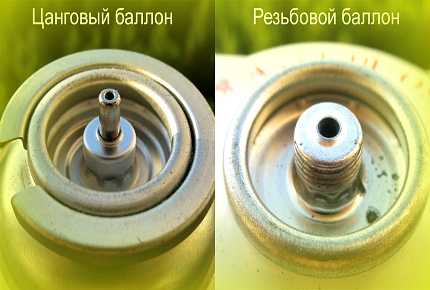

Следующий стандарт баллона — цанговый. Такой тип подключения называют еще нажимным или зажимным. Баллон с таким типом соединения считается самым дешевым. Здесь роль зажима при подключении выполняет деталь цилиндрической формы. Цанговый баллон можно подключить к оборудованию с резьбой, но для этого понадобится переходник.

Прокалываемый тип баллонов во всем мире самый распространенный. Эти одноразовые баллоны имеют тот недостаток, что отсоединить емкость невозможно до тех пор, пока весь газ не будет использован. Последние модели прокалываемых баллонов с системой SGS этого недостатка лишены. Здесь есть возможность блокировать утечку газа при отсоединении от горелки и отключить не полностью опустошенную емкость. Применяют их для паяльных, осветительных ламп, портативных плит.

Чаще всего газовые горелки рассчитаны на резьбу, но если в наличии баллон цанговый, использовать его можно, приобретя недорогой переходник

Клапанное подключение — это тот вид, который используют в основном в Европе. Соединение простое и надежное с высокой степенью защиты от утечек.

Расшифровка маркировки баллонов

Правильно прочитав маркировку, можно получить полную информацию о газовом баллоне. Если это пропановый баллон, то его паспорт — в районе вентиля, на металлическом кружке. В паспорте баллона с пропаном указано: рабочее давление в МПа, испытательное давление в тех же единицах, объем емкости по факту в л, заводской №, дата изготовления в виде «MM.ГГ.АА», где первые символы обозначают месяц, вторые — год, третьи — год предстоящей аттестации.

Далее следует вес пустого баллона в кг, масса заполненного баллона. Последней строкой идут буквенные обозначения «R-АА». «R» — клеймо участка переаттестации или завода. Сочетание символов «АА» раскрывает информацию о годе, до которого эта аттестация будет действительной.

Решение о пригодности баллона нужно принимать только после полной расшифровки всех данных о нем. Если на нем обнаружены дефекты, то его опорожняют и отправляют в ремонт

Маркировка кислородного баллона имеет свой порядок и состоит из четырех строк. В первой есть данные о производителе, а также номер емкости. Во второй — дата выпуска и рекомендуемая дата проверки. В третьей — гидравлическое и рабочее давление. В четвертой — объем газа и масса баллона без вентиля и колпака.

Покупая баллон, следует обратить внимание, как на него нанесена информация. На корпусе ее не наносят краской, а выбивают, а затем покрывают специальным бесцветным лаком с целью защиты от коррозии. Часто последняя строка содержит клеймо предприятия-изготовителя.

Особенности окраски газовых баллонов

Баллоны со сжатым газом в России и за рубежом окрашивают по-разному. При этом каждому виду газа соответствует не только определенный цвет корпуса, но и окрас полосы, надписи.

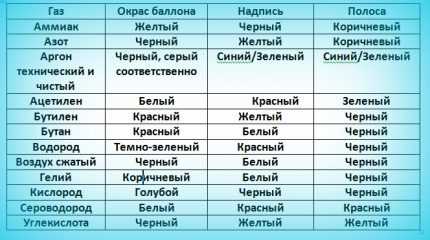

В таблице указаны идентификационные цвета баллонов с некоторыми видами газов, а также цвет надписей и полосы

Закись азота закачивают в серый баллон с черной надписью и такой же полосой. Защитного цвета баллон с фосгеном имеет желтую надпись и желтую полосу, а такого же цвета баллон, но с черной надписью и зеленой полосой содержит хлор. Алюминиевая окраска баллона, черная надпись на нем и две полосы желтого цвета указывают на то, что он наполнен фреоном-22.

Для сернистого ангидрида предназначен баллон черного цвета с белой полосой и желтой надписью. Этилен заключают в фиолетовый баллон с красной надписью и полосой зеленого цвета. Для остальных горючих газов предназначены красные сосуды с белой надписью, зеленой полосой. Негорючие газы обозначены желтой надписью на черном фоне корпуса и зеленой полосой.

Виды неисправностей баллонов и их устранение

Все существующие у газовых баллонов неисправности делят на два вида: подлежащие устранению и не подлежащие. К первому виду относят:

  • некорректную работу вентиля баллона и манометра;
  • повреждение башмака или его смещение;
  • повреждение резьбового соединения;
  • утечка газа;
  • во многих местах облупившаяся окраска корпуса.

Второй вид неисправностей — значительно поврежденная поверхность корпуса в виде вмятин, трещин, вздутия, отсутствие маркировки. В этом случае баллон отбраковывают. Решение о возможности или невозможности ремонта принимает специалист с соответствующей квалификацией.

При ремонте газовых баллонов часто производят простую замену дефектных элементов. Иногда требуется внутренняя промывка емкости и проверка на наличие коррозии изнутри. Периодическая проверка включает все эти работы, а по ее окончании выдают сертификат.

Газовый баллон на фото подлежит ремонту. Его необходимо покрасить и заменить вентиль. Первую работу можно выполнить самостоятельно, а вторую следует доверить специалисту

В домашних условиях этого делать не следует. Все, что можно сделать самому, — покрасить корпус баллона. Делать это нужно крайне осторожно, чтобы не закрасить надписи и не повредить маркировку. Все остальные неисправности может устранить только специализированная мастерская или завод-изготовитель.

Кто производит газовые баллоны

Среди многих производителей баллонов следует выделить российскую марку «Sledopyt». Здесь предлагают два вида газовых баллонов с резьбовым и цанговым подключением — для всесезонной смеси и зимней. Американская фирма Jetboil поставляет на рынок картриджи, наполняемые пропаном и изобутаном, которые можно использовать зимой.

Мобильные газовые баллоны выпускает торговая марка из Южной Кореи Tramp. Заправляют их всесезонным газом. Подключение — резьбовое и цанговое

Французская компания Campingaz выпускает всевозможные приборы, укомплектованные газовыми баллонами. Тип соединения у них цанговый, клапанный или прокольный. Primus — выпускает газовые картриджи нескольких видов. Подключение во всех резьбовое.

Композитные сосуды хорошего качества поставляет чешская марка Research. В комплектацию входят специальные вентили, предохраняющие емкость от перенаполнения. Все эти баллоны взрывобезопасны.

Выводы и полезное видео по теме

Видео о правильном использовании и освидетельствовании газовых баллонов. Советы от специалиста:

О композитных баллонах со сжиженным газом:

Газовый баллон — вещь в хозяйстве полезная. Чтобы его эксплуатация не привела к нежелательным последствиям, нужно как следует изучить вопрос. А главное, придерживаться элементарных правил безопасности.

sovet-ingenera.com

Газовые баллоны: окраска, надписи, маркировка – ООО «Крио-Юг»

Окраска баллонов

  • Азот Чёрная Жёлтый Коричневый
  • Аммиак Жёлтая Чёрный
  • Аргон сырой Чёрная Белый Белый
  • Аргон чистый Серая Зелёный Зелёный
  • Ацетилен Белая Красный
  • Бутан Красная Белый
  • Бутилен Красная Жёлтый Чёрный
  • Водород Тёмно-зелёная Красный
  • Воздух Чёрная Белый
  • Гелий Коричневая Белый
  • Закись азота Серая Чёрный
  • Кислород Голубая Чёрный
  • Нефтегаз Серая Красный
  • Сероводород Белая Красный Красный
  • Углекислый газ Чёрная Жёлтый
  • Фосген Защитная – Красный
  • Фреон Серебристая Чёрный Синий
  • Хлор Защитная – Зелёный
  • Циклопропан Оранжевая Чёрный
  • Все другие горючие газы Красная Белый
  • Все другие негорючие газы Чёрная Жёлтый
Устройство баллона

  1. Защитный колпак
  2. Вентиль
  3. Резьба горловины
  4. Паспортные данные
  5. Пористая масса
  6. 6. Подкладные кольца
  7. Опорный башмак





  1. Защитный колпак
  2. Вентиль
  3. Паспортные данные
  4. Подкладные кольца











Выпускать газ из баллона разрешается только через редуктор, предназначенный для данного газа и окрашенный в соответствующий цвет!

Информация на баллоне

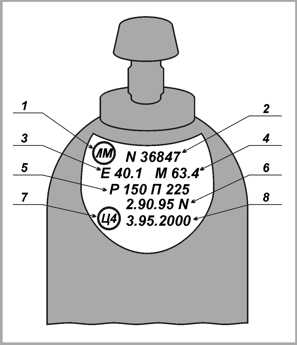

На верхней сферической части баллона должны быть отчетливо выбиты данные о баллоне:

  1. Номер баллона
  2. Клеймо испытательного пункта (диаметр 12 мм)
  3. Товарный знак изготовителя
  4. Рабочее давление (кгс/см2)
  5. Фактическая масса порожнего баллона, кг
  6. Клеймо ОТК завода-изготовителя (диаметр 10 мм)
  7. Вместимость, л
  8. Пробное гидравлическое давление, (кгс/см2)
  9. Месяц и год изготовления (IV-1999) и год следующего (2004) освидетельствования
  10. Месяц и год проведенного (IV-2004) и год последующего (2009) освидетельствования

На баллонах для ацетилена, кроме того, должны быть указаны:
М III-99 – дата (месяц и год) наполнения баллона пористой массой
III-01 – месяц и год проверки пористой массы
– клеймо наполнительной станции

– клеймо диаметром 12 мм, удостоверяющее проверку пористой массы

Отбраковка баллонов

Внешние повреждения баллона, из-за которых он должен быть отбракован:

  1. Неисправность вентиля
  2. Износ резьбы горловины
  3. Выбиты не все данные или истек срок освидетельствования
  4. Сильная наружная коррозия
  5. Трещины
  6. Окраска и надпись не соответствуют норме
  7. Вмятины
  8. Выпучины
  9. Раковины и риски глубиной более 10% номинальной толщины стенки
  10. Косо насаженный или поврежденный башмак

Также баллоны не допускаются к использованию, если:

РЕДУКТОР:

  • при полностью вывернутом регулировочном винте газ проходит в рабочую камеру
  • повреждена резьба накидной гайки
  • неисправен один или оба манометра
  • давление в рабочей камере после прекращения подачи газа повысилось
  • неисправен предохранительный клапан

МАНОМЕТР:

  • отсутствует пломба или клеймо с отметкой о проверке
  • истек срок проверки
  • стрелка при отключении манометра не возвращается к нулю на величину больше половины допускаемой погрешности
  • разбито стекло или имеются другие повреждения, которые могут отразиться на правильности показаний

ВЕНТИЛЬ:

  • отсутствует заглушка штуцера
  • наличие следов масла, жира, пыли
  • не проворачивается маховичок
  • наблюдается утечка газа

Запрещается расходовать газ из баллона полностью! Остаточное давление должно составлять не менее 0,05 МПа (0,5 кгс/см2)

Остаточное давление в ацетиленовых баллонах должно быть не ниже следующих значений: Температура окружающей среды 0С ниже 0 0-15 16-25 26-35
Минимальное остаточное давление МПа 0,05 0,1 0,2 0,3
кгс/см2 0,5 1,0 2,0 3,0

Надписи на баллонах



Схема устройства и работы редуктора

Нерабочее положение редуктора (газ не проходит)

Накидная гайка для присоединения редуктора к штуцеру вентиля

  1. Манометр высокого давления
  2. Обратная пружина
  3. Манометр низкого давления (рабочий)
  4. Предохранительный клапан
  5. Ниппель для присоединения шланга
  6. Мембрана для прорезиненной ткани
  7. Нажимная пружина
  8. Регулировочный винт
  9. Рабочая (низкого давления) камера
  10. Редукционный клапан
  11. Камера высокого давления

Положение частей редуктора при прохождении через него газа

– Газ

krio-yug.ru

pro Баллоны

Полезный срок использования для стальных бесшовных баллонов малой и средней вместимости на рабочее давление до 19,6МПа, изготовленных по ГОСТ 949-73, установлен 20 лет.

Важно: срок службы баллона – 20 лет.

22 декабря 2014г. согласно приказа Ростехнадзора № 116 от 25 марта 2014 года в нашей стране вступили в силу новые правила промышленной безопасности, согласно которым срок эксплуатации баллонов до 40л. составляет 20 лет. И все, дальше нельзя никаким образом эксплуатировать, ни аттестовать, ни экспертизу сделать, НИЧЕГО, только в металлолом. Вот такие теперь правила. Кто не любит много читать – публикуем отдельно листочек с п.485, где написано про срок эксплуатации – скачать.

Ниже приводим пояснение Ростехнадзора к приказу № 116 от 25.03.2014 :

В какие сроки и как должен быть реализован данный приказ?

Приказ Ростехнадзора от 25.03.2014 №116 «Об утверждении Федеральных норм и правил в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением» (далее ФНП), зарегистрированный Минюсте России 19.05.2014, регистрационный № 32326)  вступает в силу по истечении трех месяцев с момента его официального опубликования (опубликован в «Бюллетене нормативных актов федеральных органов исполнительной власти» 22.09.2014), т.е. 22.12.2014.

Как будет контролироваться его исполнение на предприятиях?

Контроль исполнения данного приказа на предприятиях — обязанность руководителя, который должен организовать безопасную эксплуатацию в соответствии с пунктом 218 ФНП.

От 50 – до 80% баллонов на предприятия малого и среднего бизнеса свыше 40 лет и подлежат замене. Хотелось бы получить ответ, какой по Вашему мнению, выход из ситуации?

Реализация данного приказа не подразумевает одновременного изъятия из эксплуатации всех газовых баллонов, отработавших срок службы. Баллоны, отработавшие нормативный срок службы, но прошедшие техническое освидетельствование в соответствии с Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением, утвержденными постановлением Госгортехнадзора России от 11.06.2003 № 91, зарегистрированным Минюстом России 19.06.2003, регистрационный № 4776, которым установлен срок безопасной эксплуатации до следующего технического освидетельствования, по истечении этого периода (после даты следующего освидетельствования, выбитой на баллоне) не должны приниматься к заправке наполнительными пунктами и подлежат выбраковке. Таким образом, должна произойти планомерная замена парка баллонов с истекшим сроком службы в течение нескольких лет.

Неизбежно, придется обращаться к иностранным производителям. Значительная часть финансовых потоков пойдет в зарубеж, не скажется ли это негативно на нашей экономике, учитывая, тот фактор, что странами ЕС ведется политика санкций в отношении нашей страны?

Возможные негативные последствия также могут быть смягчены, например, путем газификации больниц и других крупных потребителей кислорода (а также других газов) путем отказа от покупки и транспортирования газообразного кислорода и установки криогенных газификаторов. Учитывая вышеуказанные доводы, полагаем, что мощностей отечественных производителей баллонов и криогенной техники хватит для Пояснение Ростехнадзора к приказу Пояснение Ростехнадзора к приказу № 116 от 25.03.2014 решения указанной проблемы и, кроме того, простимулирует их развитие.

Ни приведет ли введение новых правил к внедрению нового европейского стандарта на баллоны?

Согласно Перспективному плану работы Технического комитета по стандартизации ТК 357 «Стальные и чугунные трубы и баллоны» на 2012-2019 гг. с целью перехода российской промышленности к мировой практике изготовления стальных бесшовных баллонов разрабатывается проект национального стандарта Российской Федерации ГОСТ Р ИСО 9809-1 «Баллоны газовые. Бесшовные стальные газовые баллоны многоразового использования. Проектирование, изготовление и испытание», который устанавливает требования к проектированию, изготовлению и испытанию стальных бесшовных газовых баллонов, соответствующие современным мировым направлениям и содержит формулы расчета толщины стенки баллонов, которые позволяют проектировать и изготавливать облегченные газовые баллоны.

Привлечение баллонов импортного производства, с большим диаметром, повлечет за собой и замену контейнеров для транспортирования и хранения баллонов? А это тоже время и затраты.

Вопросы замены контейнеров для транспортирования и хранения газовых баллонов некритичны согласно вышеприведенным доводам.

Статья опубликована на сайте gasworld.ru
Какие выводы из всего этого следуют? Да все предельно просто. Закон вступил в силу в декабре 2014г, значит, можно спокойно до 2019г. пользоваться имеющимся в наличии парком. Что будет дальше? А дальше, по мнению надзора, за это время все должны закупить новых баллонов, еще выйдет новый ГОСТ, который позволит пустить волну импорта… Короче «Покупайте новые баллоны!» такой лозунг на ближайшее время.. А деньги-то немалые вложить нужно, и так каждые 20 лет. Дороговато как-то. Может, как в Европе будет, где баллонов высокого давления мало у кого есть. Там часто газ продают, баллончик в аренду подсовывают, недорого за аренду берут, но уже монополия.

скачать ФЕДЕРАЛЬНЫЕ НОРМЫ И ПРАВИЛА В ОБЛАСТИ ПРОМЫШЛЕННОЙ БЕЗОПАСНОСТИ “ПРАВИЛА ПРОМЫШЛЕННОЙ БЕЗОПАСНОСТИ ОПАСНЫХ ПРОИЗВОДСТВЕННЫХ ОБЪЕКТОВ, НА КОТОРЫХ ИСПОЛЬЗУЕТСЯ ОБОРУДОВАНИЕ, РАБОТАЮЩЕЕ ПОД ИЗБЫТОЧНЫМ ДАВЛЕНИЕМ”

Постановление Госгортехнадзора РФ от 11 июня 2003 г. N 91 Об утверждении Правил устройства и безопасной эксплуатации сосудов, работающих под давлением. скачать

Обратите внимание: баллоны должны быть уложены не выше борта, вентилем вправо по ходу движения. Также водитель должен принять меры для предотвращения перемещения баллонов по кузову( закрепить при помощи стяжки, либо использовать специальные приспособления), баллоны должны быть снабжены колпаками.



В общем случае перевозка 15 баллонов одной автомашиной не считается перевозкой опасного груза. А зачастую можно без проблем возить существенно больше!

Ниже мы приводим детальное обоснование этого факта и даем таблицу предельного количества баллонов с наиболее распространенными газами. Вне зависимости от того, что по этому поводу думают сотрудники ДПС, есть ЗАКОН, и судебные решения это подтверждают.

Перевозка опасных грузов в Российской Федерации регламентируется следующими документами:

“Правила перевозки опасных грузов автомобильным транспортом” (в ред. Приказов Минтранса РФ от 11.06.1999 №37, от 14.10.1999 №77; зарегистрированы в Министерстве юстиции Российской Федерации 18 декабря 1995 года, регистрационный N 997). “Европейское соглашение о международной дорожной перевозке опасных грузов” (ДОПОГ), к которому Россия официально присоединилась 28 апреля 1994 (постановление Правительства РФ от 03.02.1994 №76). “Правила дорожного движения” (ПДД 2006), а именно статья 23.5, устанавливающая что “Перевозка … опасных грузов … осуществляется в соответствии со специальными правилами”. “Кодекс РФ об административных правонарушениях”, статья 12.21 ч.2 которого предусматривает ответственность за нарушение правил перевозки опасных грузов в виде “административного штрафа на водителей в размере от одного до трех минимальных размеров оплаты труда или лишения права управления транспортными средствами на срок от одного до трех месяцев; на должностных лиц, ответственных за перевозку – от десяти до двадцати минимальных размеров оплаты труда”.

В соответствии с п.п.3 п.1.2 [1] “Действие Правил не распространяется на … перевозки ограниченного количества опасных веществ на одном транспортном средстве, перевозку которых можно считать как перевозку неопасного груза”. Там же разъяснено, что “Ограниченное количество опасных грузов определяется в требованиях по безопасной перевозке конкретного вида опасного груза. При его определении возможно использование требований Европейского соглашения о международной перевозке опасных грузов (ДОПОГ)”. Таким образом, вопрос о максимальном количестве веществ, которое можно перевозить как неопасный груз сводится к изучению раздела 1.1.3 ДОПОГ [2], устанавливающему изъятия из европейских правил перевозки опасных грузов, связанные с различными обстоятельствами.

Так, например, в соответствии с п. 1.1.3.1 “Положения ДОПОГ не применяются … к перевозке опасных грузов частными лицами, когда эти грузы упакованы для розничной продажи и предназначены для их личного потребления, использования в быту, досуга или спорта, при условии, что приняты меры для предотвращения любой утечки содержимого в обычных условиях перевозки”. Однако, формально признаваемая правилами перевозки опасных грузов группа изъятий – изъятия связанные с количествами, перевозимыми в одной транспортной единице (п.1.1.3.6 [2]).

Все газы отнесены ко второму классу веществ по классификации ДОПОГ. Негорючие, неядовитые газы (группы А – нейтральные и О – окисляющие) относятся к третьей транспортной категории, с ограничением максимального количества в 1000 единиц. Легковоспламеняющиеся (группа F) – ко второй, с ограничением максимального количества в 333 единицы. Под “единицей” здесь понимается 1 литр вместимости сосуда, в котором находится сжатый газ, или 1 кг сжиженного или растворенного газа.

Таким образом, максимальное количество газов, которое можно перевозить в одной транспортной единице как неопасный груз, следующее:газ класс объем количество

  • Азот 2A баллон 40л до 24 штук включительно
  • Аргон 2F баллон 5кг/40л до 18 штук включительно
  • Ацетилен 2F баллон 5кг/40л до 18 штук включительно
  • Гелий 2A баллон 40л до 24 штук включительно
  • Кислород 20 баллон 40л до 24 штук включительно
  • Пропан 2F баллон 21кг/50л до 15 штук включительно
  • Углекислота 2A баллон 24кг/40л до 41 штук включительно
  • Углекислота 2A баллон 19кг/40л до 52 штук включительно



Наиболее сложная ситуация с ацетиленом. По формальным признакам (газ горючий, растворенный, 5 кг на 40л баллон) следует считать 333/5 = 66 баллонов на транспортной единице. Однако, принимая во внимание, что в баллоне одновременно находится 13,2 кг столь же горючего ацетона, в котором, собственно, и растворен ацетилен, видимо, следует принять максимальное количество равное 333/(5 + 13,2) = 18, которое и занесено в таблицу.

Наконец, в соответствии с 1.1.3.6.4 ДОПОГ “Если в одной и той же транспортной единице перевозятся опасные грузы, относящиеся к разным транспортным категориям, сумма … количества веществ и изделий транспортной категории “2”, помноженного на 3, и количества веществ и изделий транспортной категории “3” не должна превышать 1000″.

Пример: можно ли перевозить совместно 4 баллона пропана и 8 баллонов кислорода? Расчет: (21[кг] * 4) * 3 + 40[л] * 8 = 572 < 1000. Следовательно, такая перевозка не будет считаться перевозкой опасного груза.

Существенно, что п.2.11.2 Правил перевозки опасных грузов [1] гласит: “совместная перевозка различных классов опасных грузов на одном транспортном средстве (в одном контейнере) разрешается только в пределах правил допустимой совместимости (представленных в таблице Приложения 7.14)”. Общий смысл таблицы сводится к тому, что совместная перевозка взаимно реагирующих (например, образующих взрывоопасные смеси) веществ не допускается. Однако для газов почему-то сделано исключение.

Легковоспламеняющиеся газы (класс 2.3 по таблице 7.14 [1]), невоспламеняющиеся неядовитые газы (класс 2.1, в который входит и кислород) и окисляющие вещества (класс 5.1) везде совместимы и допущены к одновременной перевозке, в то время как перевозка окислителей и легковоспламеняющихся жидкостей (классов 3.1 и 3.2) запрещена. Возможно, просто по ошибке? С другой стороны, сообразно той же таблице, ЛВЖ класса 3.3 с окислителями возить можно… В любом случае мы усиленно не рекомендуем без крайней необходимости перевозить совместно кислород и пропан, а особенно, если кузов машины закрытый. источник- http://www.centrogas.ru/articles/op_gruz.html

Окраска и маркировка баллонов производится либо на заводе (при изготовлении), либо при переосвидетельствовании баллона, бывают, конечно, рачительные хозяева, которые сами окрашивают свои баллоны, но это скорее исключение, нежели правило.

Окраску баллонов производят в соответствующий для данного газа цвет и наносят надпись(название газа), все это делают для того, чтобы не перепутать баллон при заправке, так как далеко не все газы инертны и безопасны. Поэтому мы настоятельно не рекомендуем самостоятельно перекрашивать баллоны в другой цвет, такая беспечность может стоить кому-то жизни.

В нашей стране окраску баллонов регламентируют “Правила устройства и безопасной эксплуатации сосудов, работающих под давлением”

Не будем утомлять Вас длинным списком, ниже приведены цвета окраски для самых распространенных виды газов.

ballon74.ru

Маркировка газовых баллонов – Литература – Полезные материалы – Каталог статей

Маркировка газовых баллонов

Информация на корпусе баллона

На корпусе нанесены сведения о баллоне (масса корпуса, дата производства, даты аттестаций и прочее), позволяющие сделать вывод о пригодности баллона к дальнейшей эксплуатации. Ниже приведены наиболее типичные записи и дается их расшифровка.
Кислородные, ацетиленовые, азотные, аргоновые и углекислотные баллоны.

Надписи выбиты непосредственно на корпусе баллона в районе горловины. Иногда (особенно у старых баллонов) частично закрыты слоями краски и не видны.

1. Только для ацетиленовых баллонов. Символы “ЛМ” или “ПМ” – тип наполнителя баллонов (ЛМ – литая масса, ПМ – пористая масса). Запись “ПМ” не всегда соответствует действительности, т.к. случается, что завод заменил наполнитель не сделав об этом отметки на корпусе.

2. Заводской номер баллона.

3. Фактическая вместимость баллона по воде при изготовлении в литрах. При превышении мерной вместимости балона над заводской более чем на 1.5% баллон к дальнейшей эксплуатации не допускается (нарушение геометрии корпуса, риск образования микротрещин).

4. Фактическая масса корпуса баллона при изготовлении. При уменьшении массы корпуса против номинальной более чем на 7.5% баллон к дальнейшей эксплуатации не допускается (унос массы, коррозия и истончение стенки).

5. Рабочее (“Р”) и проверочное (“П”) давления баллона в атмосферах.

6. Дата изготовления и следующей переаттестации в формате “MM.ГГ.АААА”, где “MM” – номер месяца изготовления, “ГГ” – две последние цифры года изготовления, “АААА” – год следующей переаттестации (либо “АА” – две последние цифры года следующей переаттестации). Буква “N” – клеймо завода, свидетельствующее о том, что запись относится к сведениям об изготовлении баллона.

7. Буквенно-цифровой шифр, обведенный в круг – клеймо завода или лаборатории, где проводилась переаттестация.

8. Сведения о дальнейшей переаттестации баллона в формате “MM.ГГ.АААА”, где “MM” – номер месяца переаттестации, “ГГ” – две последние цифры года переаттестации, “АААА” – год следующей переаттестации (либо “АА” – две последние цифры года следующей переаттестации). Если баллон проходил несколько переаттестаций, то сведения о них, как правило, выбиваются друг под другом или, что реже, к существующей записи добавляется год следующей переаттестации в формате “.АА” и эта запись заверяется клеймом. При этом надпись приобретает следующий, например, вид: “R 1.92.97.02 R”, что следует читать так: баллон переаттестовывался в январе 1992 года и, затем, в январе 1997 года снова прошел переаттестацию, которая будет действительна до января 2002. (символ “R” изображает здесь клеймо участка переаттестации.)

Надписи на приведенном на рисунке баллоне следует читать так: баллон № 36847 изготовлен в феврале 1990 года. Масса корпуса 63.4 кг, вместимость 40.1 литра. Проведены гидравлические испытания корпуса на 225 атм, разрешенное номинальное (рабочее) давление 150 атм. В марте 1995 года баллон прошел очередную переаттестацию на участке “Ц4”, дата следующей переаттестации – март 2000 года.

zazsila.ru

Маркировка на газовых баллонах пропан бутан. Доставка баллонов к месту работ. Газовые баллоны: эксплуатация

Министерство образования Российской Федерации

Профессиональное училище №26

«Баллоны для сжатых газов»

выполнил студент

Амельченко С.А.

проверил Функнер В.Г.

с. Михайловское 2010 г.

Введение

Баллоны для сжатых газов и сжиженных

Кислородные баллоны

Ацетиленовые баллоны

Баллоны для пропан-бутана

В этом тесте испытательная комната была облицована гипсокартоном. Устройство располагалось в углу перед открытым дверным проемом. В одном из испытаний дополнительный запасной цилиндр, расположенный рядом с нагревателем, подвергался воздействию зажигания.

Измеряли увеличение температуры и теплового потока в испытательном зале, а также давление в газовом цилиндре. Выпуск газа не вызывал высокоскоростных струй пламени, как это происходит через отверстие предохранительного клапана. Выброшенный газ потреблялся огнем.

Правила эксплуатации газовых баллонов и электроинструмента

Когда газ был выпущен, тепловой поток и температура в помещении увеличивались очень быстро. Во всех тестах, которые включали освещение всего цилиндра нагревателя шкафа, комната достигла общих условий вспышки в течение 5-12 минут после зажигания. Как только цилиндр начал выпускать, он продолжал выпускать газ. В тестовых сценариях выделяемый газ потреблялся огнем. Во всех цилиндрах наблюдались области, в которых смола потреблялась до такой степени, что газ мог легко проходить через них. Они показывают, что гильзы цилиндров были израсходованы, а также большая часть смолы в стенках цилиндров.

Запорные вентили для баллонов

Хранение и транспортировка баллонов

Таблицы баллонов

Кислородный баллон

Эскизы вентилей

Список использованной литературы

Введение

Способ газовой сварки был разработан в конце прошлого столетия, когда начиналось промышленное производство кислорода, водорода и ацетилена. В тот период газовая сварка являлась основным способом сварки металлов и обеспечивала получение наиболее прочных сварных соединений. В дальнейшем с созданием и внедрением высококачественных электродов для дуговой сварки, автоматической и полуавтоматической дуговой сварки под флюсом и в среде защитных газов (аргона, гелия и углекислого газа и др.), газовая сварка была постепенно вытеснена из многих производств этими способами электрической сварки. Тем не менее, и до настоящего времени газовая сварка металлов наряду с другими способами сварки широко применяется в народном хозяйстве.

В одном из испытаний типа 2 разрыв произошел через 17 минут после начала испытания при давлении 46 фунтов на квадратный дюйм. Разрыв произошел, когда уровень давления снизился, через восемь минут после достижения максимального уровня 243 фунтов на квадратный дюйм. Взрыв причинил серьезный ущерб обогревателю и комнате. Неисправный цилиндр имел тот же дизайн, что и разрывы во время первой программы испытаний на огонь.

В тесте, проведенном с запасным цилиндром, скорость горения поверхности цилиндра была ниже, а увеличение давления в цилиндре было медленнее, чем в цилиндре, расположенном в нагревателе. Запасной цилиндр не выделял газ в любое время во время испытания и достиг 303 фунтов на квадратный дюйм во время завершения 20-минутного теста. Размер огня горящего запасного цилиндра не вызывал значительного увеличения давления или видимого повреждения цилиндра нагревателя.

В данной работе мы рассмотрим неотъемлемый элементы данного вида сварки – баллоны для сжатых и сжиженных газов. Разберём с основные видами баллонов, их назначение, а также меры безопасности при работе с ними и их транспортировке.

Баллоны для сжатых газов и сжиженных

Для хранения и транспортировки сжатых, сжиженных и растворенных газов, находящихся под давлением, применяют стальные баллоны. Баллоны имеют различную вместимость – от 0,4 до 55 дм3.

В испытаниях типа 3 показатели пожаротушения нагревателя шкафа с композитным газовым баллоном оценивались в сценарии пожара в помещении, который растет до достижения общих условий внезапного сгорания. В этом тесте помещение было покрыто древесностружечной плитой из волокон средней плотности. Кабинетный нагреватель, который включал композитный газовый баллон, помещался напротив стены перед открытым дверным проемом. В одном из испытаний был установлен дополнительный запасной цилиндр вблизи нагревателя.

Температуру повышали после роста пожара, и оценивали производительность отопительного прибора. Было замечено, что пик давления газа и последующее выделение пропанового газа происходили через три-шесть минут после того, как комната достигла условий генерализованного вспышечного сгорания. Цилиндры не проявляли разрывов и не выделяли газ в виде струи и на высокой скорости вне нагревателя. По завершении испытания цилиндры, как правило, показали тот же тип повреждения, что и те, что наблюдались в испытаниях типа.

Баллоны представляют собой стальные цилиндрические сосуды, в горловине которых имеется конусное отверстие с резьбой, куда ввертывается запорный вентиль. Для каждого газа разработаны свои конструкции вентилей, что исключает установку кислородных вентилей на ацетиленовый баллон, и наоборот. На горловину плотно насаживается кольцо с наружной резьбой, служащее для навертывания предохранительного колпака, который служит для предохранения вентиля баллонов от возможных ударов при транспортировке.

Давление запасного цилиндра было увеличено до 231 фунтов на квадратный дюйм, а давление в цилиндре нагревателя увеличилось до 123 фунтов на кв. Дюйм, в течение 30-минутного испытания. На рисунке 11 показана внешняя сторона запасного цилиндра после этого испытания, причем куртка частично слита, хотя без значительного повреждения стен сосуда высокого давления. Два устройства зажигания были помещены в составный цилиндр, заполненный до половины его емкости водой, который был под давлением азота после получения заданной кривой во время повышения давления цилиндра в испытаниях типа.

Баллоны для сжатых, сжиженных и растворенных газов изготовляют согласно ГОСТ 949-73 из бесшовных труб углеродистой и легированной стали. Для сжиженных газов при рабочем давлении не свыше 30 кгс/см2 допускается применение сварных баллонов. Требования к баллонам регламентируются правилами Гостехнадзора РФ.

В зависимости от рода газа, находящегося в баллоне, баллоны окрашивают снаружи в условные цвета, а также соответствующей каждому газу краской наносят наименование газа. Например, кислородные баллоны окрашивают в голубой цвет, а надпись делают черной краской, ацетиленовый – в белый и красной краской, водородные – в темно-зеленый и красной краской, пропан – в красный и белой краской. Часть верхней сферической части баллона не окрашивают и выбивают на ней паспортные данные баллона: тип и заводской номер баллона, товарный знак завода-изготовителя, масса порожнего баллона, вместимость, рабочее и испытательное давление, дата изготовления, клеймо ОТК и клеймо инспекции Госгортехнадзора, дата следующего испытания. Баллоны периодически через каждые пять лет подвергают осмотру и испытанию.

На цилиндр воздействовал Струя воды из шланга при достижении давления 220 фунтов на кв. Дюйм достигается через шесть минут после начала испытания. Перед тем, как получить удар струи шланга, цилиндр треснул. Однако воздействие струи шланга не вызывало дополнительного повреждения цилиндра.

Резюме тестов Ключевыми результатами второй программы тестирования были. Опасность возгорания пустого или полностью заполненного цилиндра. Как правило, между генерализованным внезапным сгоранием помещения и растрескиванием цилиндра наблюдалась отсрочка от трех до пяти минут.

  • Цилиндр, который показал потерю газа, не нарушался.
  • Как только цилиндр начал терять, выпуск газа продолжался во время испытания.

Риск разрыва цилиндра, заполненного пропаном.

Кислородные баллоны

Кислородный баллон

представляет собой стальной цилиндр со сферическим днищем и горловиной для крепления запорного вентиля. На нижнюю часть баллона насаживается башмак, позволяющий ставить баллон вертикально. На горловине имеется кольцо с резьбой для навертывания защитного колпака. Средняя жидкостная вместимость баллона 40 дм3. При давлении 15 МПа он вмещает ~ 6000дм3 кислорода.

Во время испытания типа 2 конструкция одного из производителей представляла разрывы, поскольку она была частично заполнена и ориентирована в горизонтальном направлении. Конструкция цилиндра играет важную роль для его работы в случае пожара.
. Излучение высокоскоростных струй газовых пластов пропана из-за потерь из цилиндра.

При погрузке или выгрузке запрещается

Во всех испытаниях типа 2 и типа-3 после того, как композитный цилиндр треснул и воспламенился, не наблюдалось никаких признаков высокоскоростных газовых струй пропана. Когда наблюдается растрескивание, давление в цилиндре было ниже, чем у конфигурации предохранительного клапана. Например, все составные цилиндры должны быть указаны. Критерии для перечисления баллонов для использования во внутренних помещениях по сравнению с теми, которые используются в грилях и на открытом воздухе, несомненно, будут отличаться, но тот факт, что они должны быть перечислены, представляет собой новый уровень в проверке цилиндры, которых до сих пор не существовало.

Ацетиленовые баллоны

Ацетиленовые баллоны

окрашивают в белый цвет и делают на них надпись красной краской «Ацетилен». Их конструкция аналогична конструкции кислородных баллонов. Давление ацетилена в баллоне 1,5 МПа. В баллоне находится пористая масса (активизированный уголь) и ацетон. Растворения ацетилена в ацетоне позволяет поместить в малом объеме большое количество ацетилена. Растворенный в ацетоне ацетилен пропитывает пористую массу и становится безопасным.

Критерии включения баллонов общего пользования будут основаны на удовлетворительных испытаниях, которые выполняются в соответствии с критериями, применяемыми для получения разрешения Департамента транспорта. Для использования во внутренних помещениях с нагревателями шкафа протоколы испытаний, разработанные в ходе первой и второй программ пожарной проверки, будут использоваться для подготовки стандарта в списке цилиндров.

Результаты этих тестовых протоколов и сами тесты показали, что дизайн одного из производителей не пройдет процесс листинга. Такие устройства обычно не используются в Соединенных Штатах в пропан-цилиндрах. Не должно быть потока газа, кроме случаев, когда между цилиндром и прибором устанавливается «положительное» соединение. Тепловой канал, который активируется, чтобы прервать поток газа в присутствии огня и когда соединение достигнет экстремальных температур. Функция чрезмерного потока, которая прерывает поток, когда газовая линия к устройству падает. Эта функция предотвратит непреднамеренное или преднамеренное использование цилиндра, который не был спроектирован или не указан для использования со встроенными обогревателями внутри помещений.

Ацетиленовый баллон заполняется пористой массой из расчета ок. 320 г на 1 л емкости баллона, т. е. около 13 кг массы пористой.

Ацетон заправляют из расчета 250-300 г на 1 л емкости баллона. Находясь в порах растворенным в ацетоне, ацетилен становится взрывобезопасным от давления до 30 кгс/см2, но давление 19 кгс/см2 установлено по ГОСТ 5457-60.

Еще одна отличительная черта, предложенная для составных цилиндров, которые используются во внутренних помещениях с нагревателями шкафа, заключается в том, что их пропускная способность будет ограничена максимум 16 фунтами. Это отличается от типичного цилиндра решетки и поможет пользователям различать цилиндры, разрешенные для использования во внутренних помещениях, и те, которые не могут использоваться.

Как правило, пропан-цилиндры могут быть заполнены до 42 процентов указанной емкости воды в цилиндре, в фунтах. Тем не менее, Технический комитет осуществил меры по ограничению заполнения составных цилиндров, используемых в приложениях, отличных от подачи топлива в двигатели, до 39, 5 процента от указанной емкости воды цилиндра. Это требование обеспечит дополнительную защитную заслонку для цилиндров, которые заполняются в холодных погодных условиях, а затем переносятся в более теплую среду, где жидкость, содержащаяся в цилиндре, расширяется из-за повышения ее температуры.

Когда открывают вентиль, ацетилен выделяется из ацетона и в виде газа выходит через редуктор в шланг к горелке.

Для определения количества ацетилена в баллоне последний взвешивают до и после наполнения или частичного расходования. Если вес полного баллона 89 кг, порожнего – 83 кг, то количество ацетилена в баллоне равно: по весу 89 кг – 83 кг = 6 кг, по объему: 6: 1,09 = 5,5 м3, так как при 20ºС плотность 1 м3 ацетилена (вес) = 1,09 кг. Вес порожнего, но готового к заправке баллона выбивается на сферической части баллона.

Составной цилиндр должен быть расположен в отдельном отсеке нагревательного элемента. Указанное требование пожарной безопасности предназначено для предотвращения чрезмерного повышения температуры в цилиндре из-за нормальной работы нагревателя. Кабинетные обогреватели должны использовать двухступенчатую систему регулирования давления, аналогичную строительным газовым системам. На сегодняшний день проект стандарта для этих устройств завершил период общественного обзора, и замечания были проанализированы Технической консультативной группой на ее февральском совещании.

При отборе ацетилена из баллона уносится до 150 г ацетона после выработки одной заправки.

Ацетиленовые баллоны имеют те же размеры, что и кислородные.

У вентилей ацетиленовых баллонов нет присоединительной резьбы, поэтому редукторы для них крепятся специальным хомутом, имеющимся на редукторе.

Баллоны для пропан-бутана

Родни Осборн, профессиональный инженер, является управляющим партнером; и Стефани Фламберг является научным сотрудником в Мемориальном институте Баттель, Колумбус, штат Огайо. Для ваших внутренних или профессиональных потребностей вы используете газовые баллоны. Но что делать с вашей бутылкой, когда она используется? Вы можете либо вернуть его навсегда, либо обменять с новой бутылкой. Вот несколько практических советов.

Один депозит на бутылку газа

Независимо от их марки, все зарегистрированные газовые баллоны регистрируются. Это означает, что они предоставляются вам на оплату депозита, но остаются собственностью поставщика газа. Получаемый вами депозит – это сумма аренды бутылки, а не цена на газ, который она содержит. Вы должны вернуть этот взнос при возврате использованного газового баллона до места продажи знака.

По конструкции эти баллоны являются сварными из листовой стали толщиной 3 мм с продольным и двумя кольцевыми швами по днищам. К верхнему днищу приварена горловина, к нижнему – башмак (прерывистым швом).

Расчетное давление газа для баллона равно 16 кгс/см2. Баллоны заполняют не более 85% объема из расчета 0,425 кг сжиженного газа на 1 л его вместимости.

Верните свой пустой газовый баллон, это бесплатно!

Клиент должен вернуть бутылку, которую он больше не использует. Чтобы помочь вам узнать бренд вашей бутылки и найти точку продажи бренда. Каждый поставщик использует отдельные графические коды. если есть сомнения, обратитесь к табличке идентификации бутылки. затем определите точку продажи бренда. Вождение запасного газового баллона дилером заинтересованного бренда бесплатное.

Возвратите эту использованную бутылку, и сумма депозита, указанная на вашем депозитном листе, будет возвращена после представления депозита или обменять его на полную бутылку. В этом случае вы платите только пополнение счета, так как вы уже заплатили депозит при первой покупке. Вы потеряли свой депозит и хотите отказаться от своего газового баллона?

Наибольшее распространение в промышленности имеют баллоны емкостью 50 л (на 21, 2 кг сжижаемого газа). Вес порожнего баллона 23 кг без колпака. Количество пропан-бутановой смеси в баллоне можно определить только взвешиванием и сопоставлением результата с весом порожнего баллона, так как газ в баллоне находится в сжиженном состоянии и давление внутри баллона зависит от температуры сжиженной фракции. Например, при прогреве жидкой фракции до 40ºС давление достигает 16 кгс/см2, а при минус 41,5º даже в полном баллоне давления не будет и не будет испарения. Боковой штуцер вентиля баллона имеет левую трубную резьбу диаметром 21,8 мм, 14 ниток на 1 дюйм, к которой присоединяется редуктор для пропана.

Даже без депозита вы можете вернуть свою бутылку к точке продажи бренда вашей бутылки. Ваша бутылка будет возвращена бесплатно. Таким образом, возвращая свою бутылку, вы не только позволяете ее контролировать, перезагружать, если ее состояние позволяет, перевозится, а затем распределяется снова в соответствии с действующими правилами безопасности, но вы также делаете жест в пользу окружающей среды!

Только уполномоченные центры могут выполнять такую ​​операцию, чтобы гарантировать оптимальную безопасность использования.

  • Во Франции запрещено перезаряжать себя газовым баллоном.
  • Также запрещено оставлять газовый баллон в природе или на тротуаре.

Помните: бутылки с бутаном и пропаном нельзя хранить при любых условиях. Например, они должны храниться в простом месте.

Окраска баллона красная, надпись – белая.

Запорные вентили для баллонов

Вентили для ацетилена изготовляются из стали и рассчитаны на рабочее давление 25 кгс/см2.

В хвостовой части вентиля, вворачиваемого в баллон, помещаются войлочный фильтр и стальные сетки с размером ячеек 1,4 мм, способные служить для защиты от частиц пористой массы, которые могут попасть из ацетиленовых баллонов в уплотнитель вентиля и присоединяемый к вентилю редуктор. Вентиль не имеет маховика, так как последний помешал бы надеть присоединительный хомут с натяжным винтом. Открытие и закрытие производится специальным ключом, надеваемым на квадрат шпинделя. На седле в корпусе вентиля располагается эбонитовый уплотнитель (пятачок), открывающий и закрывающий выход ацетилена из баллона.

Уплотнение между шпинделем и корпусом достигается с помощью кожаных сальниковых колец, опирающихся на металлическое кольцо и сжимаемых сальниковой гайкой через шайбу. Поскольку уплотнитель выхода ацетилена из баллона сделан из эбонита, то не следует применять больших усилий при закрытии баллона.

Пропановые вентили имеют стальной корпус и по конструкции отличаются от других тем, что в качестве запорного устройства используется мембрана из пружинной стали, или уплотнитель из неметаллического материала, но с уплотнением всей шпиндельной системы вентиля специальным резиновым чулком – ниппелем.

Кислородные вентили имеют латунный корпус, так как латунь не горит в кислороде. Герметичность вентиля в зоне прохода шпинделя обеспечивается сальником, а также фибровой прокладкой, а в последнее время – капроновой прокладкой, во избежание загорания фибры.Для крепления редуктора вентиль имеет резьбу 3/4″ тр.

Хранение и транспортировка баллонов

Транспортировка баллонов разрешается только на рессорных транспортных средствах, а также на специальных ручных тележках или носилках. При бесконтейнерной транспортировке баллонов должны соблюдаться следующие требования:

на всех баллонах должны быть до отказа навернуты предохранительные колпаки;

кислородные баллоны должны укладываться в деревянные гнезда; разрешается применять металлические подкладки с гнездами, оклеенными резиной или другими мягкими материалами;

кислородные баллоны должны укладываться только поперек кузова машины так, чтобы предохранительные колпаки были в одной стороне; укладывать баллоны допускается в пределах высоты бортов;

погрузка и выгрузка баллонов должна производиться рабочими, прошедшими специальный инструктаж.

При перевозке в вертикальном положении кислородных и ацетиленовых баллонов допускается применение только специальных контейнеров. Совместная транспортировка кислородных и ацетиленовых баллонов на всех видах транспорта запрещается, за исключением транспортировки двух баллонов на специальной тележке к рабочему месту. В летнее время баллоны должны быть защищены от солнечных лучей брезентом или другими покрытиями.

Перемещение баллонов в пределах рабочего места разрешается производить кантовкой в наклонном положении. Перемещение баллонов из одного помещения в другое производится на специальные тележках или носилках. На рабочих местах баллоны должны быть прочно закреплены в вертикальном положении.

Баллоны с кислородом, ацетиленом и другими горючими газами, применяемыми для газовой сварки, наплавки и резки металлов, необходимо хранить в специальных помещениях (складах) или на открытом воздухе под навесом, защищающим от воздействия солнечных лучей и осадков. Во избежание образования взрывчатых смесей хранение кислородных баллонов с горючими газами в одном помещении запрещается. Для хранения баллонов в вертикальном положении склад оборудуется специальными подставками, кассетами и стеллажами. Порожние баллоны из-под горючих газов и заполненные кислородные баллоны, не имеющие башмаков, хранятся в горизонтальном положении на специальных стеллажах. Баллоны, хранящиеся в вертикальном положении, должны быть надежно защищены от падения, для чего их укрепляют специальными хомутами, цепочками, ремнями или устанавливают в специальные подставки.

“Промышленность и производство”

Дата публикации: 2016-06-16 16:44:57

1. Газовые баллоны: окраска, надписи, маркировка

1. Защитный колпак
2. Вентиль
3. Резьба горловины
4. Паспортные данные
5. Пористая масса
6. Подкладные кольца
7. Опорный башмак
1. Защитный колпак
2. Вентиль
4. Паспортные данные
6. Подкладные кольца
Выпускать газ из баллона разрешается только через редуктор, предназначенный для данного газа и окрашенный в соответствующий цвет!

На верхней сферической части баллона должны быть отчетливо выбиты данные о баллоне:
1. Номер баллона
2. Клеймо испытательного пункта (диаметр 12 мм)
3. Товарный знак изготовителя
4. Рабочее давление (кгс/см2)
5. Фактическая масса порожнего баллона, кг
6. Клеймо ОТК завода-изготовителя (диаметр 10 мм)
7. Вместимость, л
8. Пробное гидравлическое давление, (кгс/см2)
9. Месяц и год изготовления (IV-1999) и год следующего (2004) освидетельствования
10.Месяц и год проведенного (IV-2004) и год последующего (2009) освидетельствования
На баллонах для ацетилена, кроме того, должны быть указаны:
М III-99 – дата (месяц и год) наполнения баллона пористой массой
III-01 – месяц и год проверки пористой массы
– клеймо наполнительной станции
– клеймо диаметром 12 мм, удостоверяющее проверку пористой массы

2. Отбраковка баллонов

Внешние повреждения баллона, из-за которых он должен быть отбракован:
1. Неисправность вентиля
2. Износ резьбы горловины
3. Выбиты не все данные или истек срок освидетельствования
4. Сильная наружная коррозия
5. Трещины
6. Окраска и надпись не соответствуют норме
7. Вмятины
8. Выпучины
9. Раковины и риски глубиной более 10% номинальной толщины стенки
10. Косо насаженный или поврежденный башмак

Также баллоны не допускаются к использованию, если:
РЕДУКТОР
:
при полностью вывернутом регулировочном винте газ проходит в рабочую камеру
повреждена резьба накидной гайки
неисправен один или оба манометра
давление в рабочей камере после прекращения подачи газа повысилось
неисправен предохранительный клапан

МАНОМЕТР
:

  • отсутствует пломба или клеймо с отметкой о проверке истек срок проверки
  • стрелка при отключении манометра не возвращается к нулю на величину больше половины допускаемой погрешности
  • разбито стекло или имеются другие повреждения, которые могут отразиться на правильности показаний

ВЕНТИЛЬ
:

  • отсутствует заглушка штуцера
  • наличие следов масла, жира, пыли
  • не проворачивается маховичок
  • наблюдается утечка газа

Запрещается расходовать газ из баллона полностью! Остаточное давление должно составлять не менее 0,05 МПа (0,5 кгс/см2)
Остаточное давление в ацетиленовых баллонах должно быть не ниже следующих значений:

Надписи на баллонах

Схема устройства и работы редуктора

Нерабочее положение редуктора (газ не проходит)
1. Накидная гайка для присоединения редуктора к штуцеру вентиля
2. Манометр высокого давления
3. Обратная пружина
4. Манометр низкого давления (рабочий)
5. Предохранительный клапан
6. Ниппель для присоединения шланга
7. Мембрана для прорезиненной ткани
8. Нажимная пружина
9. Регулировочный винт
10. Рабочая (низкого давления) камера
11. Редукционный клапан
12. Камера высокого давления
– Газ

Положение частей редуктора при прохождении через него газа

3. Газовые баллоны: транспортировка и хранение

Транспортировка

На автомобиле:
Баллоны укладывают горизонтально в пределах высоты борта не более чем в 3 ряда.

На автокаре:
Баллоны укладывают горизонтально в один ряд, вентилями в одну сторону – вправо от кабины.

В специальном контейнере:
Баллоны перевозятся в вертикальном положении.
Допускается перевозить в контейнере совместно кислородные и ацетиленовые баллоны

Пропановые баллоны допускается провозить в вертикальном положении без контейнеров, обязательно с прокладками между баллонами и ограждением их от падения.

1. Деревянный брусок с вырезанными под баллон гнездами
2. Обивка гнезд: войлок, резина или другой мягкий материал
3. Колпаки должны быть навернуты до отказа, штуцеры заглушены
4. Веревочные или резиновые кольца толщиной не менее 25 мм (по два кольца на баллон)

ЗАПРЕЩАЕТСЯ
перевозить совместно баллоны с разными газами, а также порожние вместе с наполненными!

Доставка баллонов к месту работ

Перевозка на специальной тележке с рессорами на резиновом ходу. Допускается перевозка кислородных и ацетиленовых баллонов совместно
1. Хомут

Переноска на носилках
1. Хомуты

Кантование на башмаке в наклонном положении

При погрузке или выгрузке запрещается:

Работать одному (должно участвовать не менее 2-х человек)

Работать в промасленной одежде, рукавицах со следами масла, жира

Грузить баллоны с кислородом в кузов со следами масла, ГСМ, грязи, мусора

Переносить баллоны на руках или на плече

Перекатывать баллоны по земле

Сбрасывать баллоны и ударять один об другой

Подавать или удерживать баллон вентилем вниз

Грузить и выгружать баллоны без колпаков и заглушек

Хранение баллонов

Колпаки и заглушки на штуцерах должны быть завернуты

1. Расстояние до отопительных приборов не менее 1 м
2. Расстояние до источников тепла с открытым огнем не менее 5 м

Баллоны должны быть защищены от солнца и осадков (максимальная температура корпуса баллона +45 градусов С)

В горизонтальном положении баллоны хранят на деревянных рамах или стеллажах

Вентили должны быть направлены в одну сторону, высота штабелей не более 1,5 м

Запрещается хранить кислород в одном помещении с ацетиленом или другими горючими газами

При вертикальном хранении баллоны устанавливают в специальные гнезда, клети, или ограждают барьером от падения

Наполненные и порожние баллоны хранят раздельно, обозначая места хранения соответствующими табличками

Запрещается хранить баллоны в подвалах и на чердаках

Запрещается в местах хранения баллонов размещать легковоспламеняющиеся и горючие вещества

Не допускайте соприкосновения баллонов с электрическими проводами

4. Газовые баллоны: эксплуатация

Баллоны устанавливаются вертикально и закрепляются цепью или хомутом. Кислородный баллон допускается укладывать наклонно – так, чтоб вентиль располагался выше башмака.

Отвинтить колпак и заглушку штуцера. Внимание: убедитесь, что на кислородном баллоне (а также на руках и спецодежде) нет следов масла и жира. Пользоваться баллоном со следами масла или жира ЗАПРЕЩАЕТСЯ!

Кратковременным (1-2 с) поворотом маховичка на пол-оборота продуть штуцер для удаления из него влаги, грязи и т.п. Стоять надо позади или сбоку от штуцера. Газ нельзя пробовать рукой.

Присоединить рукой накидную гайку редуктора.

Затянуть накидную гайку редуктора ключом.

При присоединении ацетиленового редуктора следить за правильностью установки хомута.

Вывернуть регулировочный винт до полного освобождения нажимной пружины.

Присоединить и надежно закрепить шланг.

Медленно повернув маховичок на 0,5-1 оборот, открыть подачу газа из баллона.\

Вращением регулировочного винта установить рабочее давление.
Проверить герметичность соединений.
1. Закрыть вентиль расхода газа на горелке
2. Вывернуть регулировочный винт до полного освобождения нажимной пружины
3. После небольшого повышения давления стрелка рабочего манометра должна остановиться (давление не должно повышаться)

Замерзший вентиль или редуктор отогревать только горячей водой или паром. Использовать открытый огонь запрещается!

Не открывать вентиль резко! Струя газа наэлектризовывает горловину баллона и редуктор, что может вызвать воспламенение или взрыв.
1. Немедленно перекройте вентиль
2. Выпустите газ из редуктора

Не допускайте нахождения на рабочем месте более одного баллона с пропан-бутаном. Запрещается работать с пропан-бутаном в колодцах, приямках, траншеях.

Не реже 1 раза в квартал проверяйте предохранительный клапан принудительным открыванием (подъемом давления до его срабатывания).

Проверяйте возможные места утечки газа мыльной эмульсией.

Перерывы в работе и ее окончание:

При кратковременных перерывах в работе закрывать только вентиль горелки, не меняя положение регулировочного винта.

При любой неисправности немедленно закрыть вентиль баллона и выпустить из редуктора газ.

Прекратить отбор газа при снижении давления до остаточного.

Закрыть вентиль баллона, навернуть заглушку, колпак и сдать пустой баллон на склад.

Вентили

Кислородный:
1. Маховичок
2. Заглушка штуцера
3. Резьба правая
4. откр.
5. закр.

Ацетиленовый:
Шпиндель вращать только специальным ключом.
1. Отверстие под нажимной винт хомута
2. Резьба левая

Пропан-бутановый:
1. Маховичок
2. Заглушка штуцера
3. Резьба левая
4. откр.
5. закр.

Манометры

Рабочее давление обозначают красной чертой или плотно прилегающей к стеклу металлической пластиной.
1. Клеймо
2. Предупреждающая надпись (зависит от рода газа)

Клеймо о проверке манометра
1. Шифр поверителя
2. Квартал (III) и год (2002) проверки
Манометр проверять не реже 1 раза в год!

Редукторы

Кислородный

Ацетиленовый
1. Хомут для присоединения к вентилю
2. Нажимной винт

mmdog.ru

Правила эксплуатации газовых баллонов и электроинструмента Газовые баллоны: окраска, надписи, маркировка

Правила эксплуатации газовых баллонов и электроинструмента

Газовые баллоны: окраска, надписи, маркировка


1. Защитный колпак

2. Вентиль

3. Резьба горловины

4. Паспортные данные

5. Пористая масса

6. Подкладные кольца

7. Опорный башмак

1. Защитный колпак

2. Вентиль

4. Паспортные данные

6. Подкладные кольца

Выпускать газ из баллона разрешается только через редуктор, предназначенный для данного газа и окрашенный в соответствующий цвет!


На верхней сферической части баллона должны быть отчетливо выбиты данные о баллоне:

1. Номер баллона

2. Клеймо испытательного пункта (диаметр 12 мм)

3. Товарный знак изготовителя

4. Рабочее давление (кгс/см2)

5. Фактическая масса порожнего баллона, кг

6. Клеймо ОТК завода-изготовителя (диаметр 10 мм)

7. Вместимость, л

8. Пробное гидравлическое давление, (кгс/см2)

9. Месяц и год изготовления (IV-1999) и год следующего (2004) освидетельствования

10.Месяц и год проведенного (IV-2004) и год последующего (2009) освидетельствования

На баллонах для ацетилена, кроме того, должны быть указаны:

М III-99 – дата (месяц и год) наполнения баллона пористой массой

III-01 – месяц и год проверки пористой массы

– клеймо наполнительной станции

– клеймо диаметром 12 мм, удостоверяющее проверку пористой массы

Отбраковка баллонов


Внешние повреждения баллона, из-за которых он должен быть отбракован:

1. Неисправность вентиля

2. Износ резьбы горловины

3. Выбиты не все данные или истек срок освидетельствования

4. Сильная наружная коррозия

5. Трещины

6. Окраска и надпись не соответствуют норме

7. Вмятины

8. Выпучины

9. Раковины и риски глубиной более 10% номинальной толщины стенки

10. Косо насаженный или поврежденный башмак

Также баллоны не допускаются к использованию, если:

РЕДУКТОР:


  • при полностью вывернутом регулировочном винте газ проходит в рабочую камеру

  • повреждена резьба накидной гайки

  • неисправен один или оба манометра

  • давление в рабочей камере после прекращения подачи газа повысилось

  • неисправен предохранительный клапан

МАНОМЕТР:


  • отсутствует пломба или клеймо с отметкой о проверке

  • истек срок проверки

  • стрелка при отключении манометра не возвращается к нулю на величину больше половины допускаемой погрешности

  • разбито стекло или имеются другие повреждения, которые могут отразиться на правильности показаний

ВЕНТИЛЬ:


  • отсутствует заглушка штуцера

  • наличие следов масла, жира, пыли

  • не проворачивается маховичок

  • наблюдается утечка газа

Запрещается расходовать газ из баллона полностью! Остаточное давление должно составлять не менее 0,05 МПа (0,5 кгс/см2)

Остаточное давление в ацетиленовых баллонах должно быть не ниже следующих значений:


Температура окружающей среды

0С

ниже 0

0-15

16-25

26-35

Минимальное остаточное давление

МПа

0,05

0,1

0,2

0,3

кгс/см2

0,5

1,0

2,0

3,0

Надписи на баллонах

Схема устройства и работы редуктора


Нерабочее положение редуктора (газ не проходит)

1. Накидная гайка для присоединения редуктора к штуцеру вентиля

2. Манометр высокого давления

3. Обратная пружина

4. Манометр низкого давления (рабочий)

5. Предохранительный клапан

6. Ниппель для присоединения шланга

7. Мембрана для прорезиненной ткани

8. Нажимная пружина

9. Регулировочный винт

10. Рабочая (низкого давления) камера

11. Редукционный клапан

12. Камера высокого давления

– Газ

Положение частей редуктора при прохождении через него газа

Газовые баллоны: транспортировка и хранение

Транспортировка

ЗАПРЕЩАЕТСЯ перевозить совместно баллоны с разными газами, а также порожние вместе с наполненными!

Доставка баллонов к месту работ


Перевозка на специальной тележке с рессорами на резиновом ходу. Допускается перевозка кислородных и ацетиленовых баллонов совместно

1. Хомут

Переноска на носилках

1. Хомуты

Кантование на башмаке в наклонном положении

При погрузке или выгрузке запрещается:

Хранение баллонов

Газовые баллоны: эксплуатация

dereksiz.org

Отправить ответ

avatar
  Подписаться
Уведомление о
