Поршневые компрессоры SB…- от 1.5 до to 3 кВт. Каталог, особенности, преимущества поршневых компрессоров BOGE

Компрессоры серии SB являются поршневыми маслосмазываемыми компрессорами, с клиноременным приводом, воздушным охлаждением, с максимальным давлением сжатия 10 атм, с управлением с помощью механического реле давления (прессостата), смонтированными на ресивере.
Все основные узлы компрессора смонтированы в едином блоке, при этом отсутствие трубчатых соединений обеспечивает дополнительную надежность и простоту эксплуатации и обслуживания системы. Модуль сжатия соединен с модулем электродвигателя клиноременной передачей.
Традиционный подход BOGE – постоянные тщательные исследования при конструировании и совершенствование проверенных на практике технологий – реализован здесь, в полной мере.
Базовая рама компрессора оснащена вибродемпфирующими опорами. Антивибрационное основание входит в стандартный комплект поставки.

Вопросы?

Пожалуйста, позвоните нам по любым вопросам в части компрессорного оборудования BOGE по бесплатной телефонной линии:

Позвонить

Основное
Тех. характеристики
Брошюры
Модификации
Сервисы

Неважно, насколько тяжела и длительна эксплуатация: компрессоры BOGE серии SB надежны, эффективны и долгосрочны даже в самых сложных условиях промышленной эксплуатации, обеспечивают дополнительную надежность, простоту эксплуатации и обслуживания

Тип компрессора:

Промышленный поршневой компрессор на ресивере, маслосмазываемый

Преимущества:

на горизонтальном ресивере
клиноременной привод
Приводной электродвигатель с защитой IP 55 и изоляцией ISO F класса IE3
бесклапанная схема циркуляции масла, отсутствуют обратные и запорные клапаны в масляном контуре
дополнительная подрама с собственными виброгасящими опорами
легкий сферический доступ к сменным элементам и изнашиваемым деталям
прочная и жесткая базовая рама с виброгасящими опорами

опционально: на ресивере 270 л
опционально: на ресивере 350 л
опционально: автоматический конденсатоотводчик
опционально: мониторинг уровня масла

ВЫСОКОТОЧНЫЕ ЦИЛИНДРЫ
Тщательно отполированные рабочие поверхности цилиндров и поршней с допуском ±6 мкм обеспечивают высокую производительность, надежность в работе и низкое остаточное содержание масла. Низкая скорость движения поршней и вращения коленчатого вала обеспечивает длительный срок службы поршневых колец.

УСИЛЕННЫЕ КЛАПАНЫ
Комбинированные язычковые клапаны всасывания/нагнетания ferax® с увеличенным сроком службы. Оптимизированные диаметры сечения способствуют низкому сопротивлению потоку воздуха.

ЦЕЛЬНЫЙ КОЛЕНВАЛ
Коленчатый вал, выкованный из единой заготовки, с динамической балансировкой, с большим запасом прочности, с роликовыми подшипниками с двух сторон.

ШАТУНЫ С ЗАПАСОМ ХОДА
Шатуны с большим запасом прочности. Шатун второй ступени снабжен сверхпрочным игольчатым подшипником на стороне коленвала.

ДВУХСТУПЕНЧАТОЕ ОХЛАЖДЕНИЕ
Сжатый воздух подвергается двухступенчатому охлаждению. Высокоэффективные промежуточный и финальный теплообменники снижают разницу температур между температурой всасываемого и получаемого сжатого воздуха до уровня, не уступающего теплообменникам винтовых компрессоров — не более 10 K

ЗАРЕКОМЕНДОВАВШАЯ СЕБЯ КОНСТРУКЦИЯ
В новейших компрессорах присутствуют все зарекомендовавшие себя десятилетиями классические решения BOGE

50 Hz
60 Hz

BOGE	Max. давление		Производительность по нагнетанию 50 Hz		Мощность привода		Габариты Д × Ш × В	Масса
Модель	атм	psig	м³/мин	cfm	кВт	hp	мм	кг
SB 270-	10	150	0.185	6.5	1.5	2.0	1540 x 480 x 1030	160
SB 370-	10	150	0.260	9.0	2.2	3.0	1540 x 480 x 1030	160
SB 475-	10	150	0. 340	12.0	3.0	4.0	1640 x 570 x 1160	210

BOGE	Max. давление		Производительность по нагнетанию 50 Hz		Мощность привода		Габариты Д × Ш × В	Масса
Модель	атм	psig	м³/мин	cfm	кВт	hp	мм	кг
SB 270-	10	150	0.185	6.5	1.5	2.0	1540 x 480 x 1030	160
SB 370-	10	150	0. 260	9.0	2.2	3.0	1540 x 480 x 1030	160
SB 475-	10	150	0.340	12.0	3.0	4.0	1640 x 570 x 1160	210

Поршневые компрессоры SB от 1.5 до to 3 кВт

pdf, 1.07 MB

Скачать

Модификации

Поршневые компрессоры SR от 1.5 до 3 кВт

Поршневые компрессоры SRH от 3 до 11 кВт

Бустерные компрессоры SRHV от 5.5 до 18.5 кВт

Наши сервисы

Сборник статей
Планирование и мониторинг сервиса
Условия оплаты
Сервис и гарантия
Дистанционное отслеживание
Обучение персонала
Оригинальные запчасти &Сервисные пакеты
Оригинальные запчасти

Сервисное обслуживание
10/5 техподдержка

ПРИМЕРЫ ЭКСПЛУАТАЦИИ: компрессоры BOGE S-4 впечатляют даже в самых тяжелых производственных условиях !

Камеры промышленной окраски

Там, где непрерывная производительность сжатого воздуха должна быть гарантирована, например, для пульверизаторов окрасочных камер, новые BOGE S-4 идеальны, они надежно обеспечивают единую толщину и плотность лакокрасочного покрытия.

Там, где непрерывная производительность быть гарантирована, например, для пульверизаторов, новые BOGE S-4 идеальны, они надежно обеспечивают единую толщину и плотность лакокрасочного покрытия.

Горная промышленность

Горнодобывающая промышленность — «своя» среда для компрессоров S-4, где виртовые компрессоры винта должны быть особенно безопасными и надежными, в крайне неблагоприятных условиях. Здесь очень важны такие их преимущества, как чрезвычайно короткое время на техобслуживание и длительный период эксплуатации.

Горнодобывающая промышленность- среда для компрессоров S-4, где винтовые компрессоры должны быть особенно безопасными и надежными, в неблагоприятных условиях. Здесь очень важны короткое время на техобслуживание и длительный период эксплуатации.

Металлопрокат, обработка металлов

Для отрасли металлопроката и обработки металлов важен сухой и чистый сжатый воздух. Компрессоры новой серии BOGE S-4 подают высококачественный воздух, в том числе, для таких требовательных секторов как производство и обработка нержавеющей стали или лазерная резка.

Нефтегазовая и химическая промышленность

Когда дело доходит до чувствительных производственных процессов, используемых в нефтегазовых отраслях, качество сжатого воздуха должно быть столь же высоким, как в химической промышленности, где токсичные, коррозийные и нестабильные вещества недопустимы в ходе производства. Очевидный случай для эксплуатации компрессоров S-4.

BOGE S 4– совершенство в деталях

Все регулярные работы по техническому обслуживанию могут быть выполнены со всего двух сторон. Это также означает больший выбор настроек!

Низкие скорости снижают шум – и с ним затраты на энергию. И еще больше — с опциональной регулировкой скорости.

Перепроектированная вертикальная система сепарации воздуха от паров масла гарантирует его очень низкое остаточное содержание, минимальное падение давления и сверхсрочную работу элемента при максимальной эффективности.

Сделать замену сепаратора быстрее и легче – никаких рисков несчастных случаев!

Двигатель двигателя, винтовой блок и бак сепарации закреплены к опорной раме через эластичные виброопоры, чтобы гарантировать отсутствие передачи колебаний.

Соединения Victaulic©, всего два болта делают соединение надежным, а обслуживание — легким.

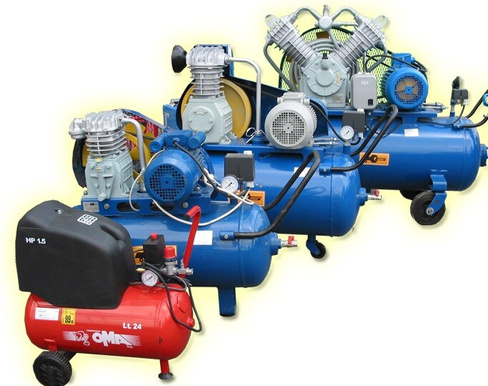

Поршневые компрессоры бытовые и промышленные

Гр. компаний Пневмотехника РТП Пн-чт: 09.00-18.00, Пт 09.00-17.00 [email protected] +7 (495) 7677987 †7(910)2011133

до 300л/мин

до 650л/мин

до 1300л/мин

до 2200л/мин

до 7000л/мин

Передвижные автономные

Запчасти для поршневых компрессоров

Поршневые компрессоры.

Их конструкция

Данные агрегаты состоят из рабочего цилиндра, поршня и клапанов. Они являются основными элементами конструкции. Клапаны расположены в крышке цилиндра и бывают нагнетательными и всасывающими. Поступательные движения поршня создают в компрессоре подобного типа необходимое давление среды. Таким образом, происходят возвратно-поступательные движения благодаря кривошипно-шатунному механизму вместе с коленчатым валом.

По виду исполнения устройство может иметь много вариантов, то есть местоположение цилиндров возможно вертикальное, горизонтальное, наклонное и оппозитное. При этом реализация механизма отличается простотой без ощутимых затрат. По сравнению с другими типами аппаратов эти агрегаты существенно меньше по стоимости. Помимо этого, ремонт для них обходится очень дешево из-за незамысловатости, присущей конструкции. Еще они без проблем работают в загрязненной среде, но при этом получается лишь наименьший риск поломки механизма. Есть один нюанс. Без специального очищения воздух будет таким же загрязненным на выходе, как и поступил, но уже с продуктами износа компрессора и парами масла. В таком случае его не везде можно применять.

Какие существуют виды поршневых компрессоров

Если в соединении электропривода и коленвала употребляется ременная передача, тогда этот вид компрессора называется ременным. Они высокопроизводительны и эксплуатируются продолжительное время. В течении нескольких часов они способны работать непрерывно. Наиболее часто их используют в строительстве, на СТО, в шиномонтажных мастерских. Показатель производительности равняется 500 л/мин, а рабочее давление доходит 16 бар, но может увеличиваться до 30 бар.

Если в соединении электропривода и коленвала употребляется муфта, в таком случае этот вид компрессора называется коаксиальным. При подобном соединении не происходит утрат мощности на трение. Эти устройства обладают компактностью. По методу смазки они различаются между собой.

Минеральным компрессорным маслом смазываются масляные компрессоры. Именно поэтому они имеют существенный ресурс. Работают такие агрегаты периодически, то есть с перерывом. Их показатель производительности приближается к 200 л/мин, а до 8 бар достигается рабочее давление. По весу они легки, габариты незначительны и стоимость их невысока.

Цилиндропоршневую группу не нужно смазывать, если компрессоры безмасляные. Данные устройства производят сжатый воздух, который не содержит примесей масла. Данные агрегаты нашли применение в медицине, фармацевтике и в пищевой промышленности.

В чем состоит предназначение подобных агрегатов

Во многих промышленных сферах воздухом снабжаются пневматические машины и механизмы. В этом и состоит предназначение поршневых компрессоров. Это оборудование считается специальным по назначению и очень обширно используется во многих отраслях. Компрессор имеет главную задачу – сжимать воздух. От компрессорного устройства воздух под давлением становится источником энергии исполнительных механизмов, то есть чтобы проводить технологические работы с использованием его в сжатом виде.

Именно поршневые компрессорные установки нашли применение чаще других модификаций. Их можно встретить повсюду, так как они имеют очень широкое распространение. К примеру, намного проще работать с пневматическими инструментами, которые обеспечены нагнетателями воздуха. В автосервисах подкачивают шины с помощью подобных устройств.

Из-за того, что поршневой компрессор имеет элементарную конструкцию, он является наиболее встречающимся типом. Благодаря этому данные устройства используются во многих сферах деятельности человека. Этому приоритетному распространению способствовали также технические характеристики компрессоров данного типа. К значительному показателю относится высокое давление, которое образуется на выходе.

Как работают такие агрегаты

Поршневой компрессор оборудован устройством, которое сходно с двигателем внутреннего сгорания. Поршень задействуется от кривошипно-шатунного механизма с прямым приводом. Он выполняет возвратно-поступательные движения, что приводит к сжиманию и выталкиванию воздуха атмосферы в зону магистрали, которая подсоединена.

Когда поршень опускается, то в полости цилиндра происходит образование незанятого пространства, разряжающего воздух. Создастся перепад потенциалов давления, что ведет к открытию впускного клапана, который пропускает в камеру воздух, и там совершается его сжатие. Затем закрывается впускной клапан и, соответственно, растет давление воздуха.

Оно увеличивается по мере сокращения объема камеры. По достижении определенных величин происходит открытие нагнетательного клапана, и тогда сжатый воздух устремляется прочь из камеры. При эффективном уплотнении КПД будет иметь наибольшие показатели. Поэтому смазываемые агрегаты встречаются намного чаще, хотя безмасляные поршневые компрессоры также находятся в широкой продаже.

Поршень и цилиндровые стенки меньше изнашиваются благодаря поступлению масла. Однако подаваемый воздух будет в некоторой степени хуже по качеству, так как в него подмешиваются измельченные частицы масла. Если требуется использовать чистый воздух по технологии, тогда на линии подачи устанавливается маслоотделитель, который изолирует масло из поступающего воздуха.

Основные достоинства данных устройств

Если сравнивать поршневые компрессоры с оборудованием других типов, то у них имеются несомненные главные достоинства, состоящие в следующем:

невысокая стоимость;
простота производства;
универсальность ремонта;
экономичность;
функционирование периодически.

Кое-что о недостатках этих агрегатов и запчастях

Процесс работы механизма поршневого компрессора отличается повышенным шумом и вибрацией. Только устройства, имеющие оппозитное положение цилиндров, являются исключением. Следовательно, чтобы разместить агрегат, необходим бетонный фундамент и особое помещение.

Производительность является невысокой. Значит, области применения в некоторой степени претерпевают ограничения. Однако эти недостатки компенсируются за счет того, что данные устройства могут легко работать периодически, то есть их можно часто включать и выключать. Это отлично устраивает те предприятия, которым не нужна постоянная подача сжатого воздуха. А в таких ситуациях компрессор поршневой подходит просто идеально.

Разумеется, выбирая подобный тип компрессора, следует учитывать последующие расходы на дальнейшую эксплуатацию, так как расходы на небольшой межсервисный интервал будут выше первоначальных капитальных затрат. Однако при своевременном уходе это оборудование называют вечным. Детали без проблем заменяются на новые запчасти при техническом обслуживании. Только несущая рама остается без изменений. Поэтому при необходимости проводится замена клапанам, поршневым кольцам, цилиндрам, поршням. Все они являются расходными материалами и первичный двигатель в том же числе.

Наиболее эффективными поршневые устройства будут именно там, где условия эксплуатации неблагоприятны, нужна небольшая производительность, имеются значительные интервалы в потреблении сжимаемого воздуха.

Чтобы оборудование работало продолжительное время и безотказно, необходим периодический профилактический техосмотр. В процессе усиленной эксплуатации изнашиваются клапаны, кольца и сальники. Их не составляет труда заменить.

Сфера использования поршневых компрессоров

Данные устройства нашли активное применение во многих отраслях промышленности. Кроме того, широко используются в быту. Их применяют в работе электростанций, в машиностроительной и сталелитейной отрасли, в составе холодильных, гидравлических и криогенных систем, в текстильном производстве, на объектах, связанных с обороной, а также чтобы заправлять баллоны.

Поршневые компрессоры просто незаменимы, чтобы получать высокие показания давления сжатого воздуха. Они являются удобными в периодическом режиме функционирования, так как обладают стойкостью к переходным процессам по запуску и отключению устройств. Те конструкции, что используются в частном порядке, в плане надежности идентичны промышленным моделям.

Поршневой компрессор | Компрессоры | Хауден

| | Поршневой компрессор

Поршневые компрессоры Howden серии «C» и «P» представлены широким диапазоном объемов и давлений, серия Thomassen «C» компании Howden является одним из крупнейших компрессоров в мире, с установленными компрессорами мощностью 17 МВт. представляют собой тяжелые и мощные агрегаты. Там, где процессы предполагают меньшую производительность, у нас есть наша серия «Burton Corblin P», полностью интегрированный пакет, который мы поставляем, может включать в себя системы управления, регулирующее оборудование и любые другие дополнительные модули и служебные пакеты, требуемые обстоятельствами. Серия «P» поставляется готовой к установке и запуску.

С 2021 года линейка поршневых газовых компрессоров Peter Brotherhood стала частью Howden. Компания Peter Brotherhood разрабатывает, производит и обслуживает поршневые газовые компрессоры с 1917 года. Как OEM-производитель этого оборудования, Howden гордится тем, что полностью поддерживает все поршневые газовые компрессоры Peter Brotherhood, установленные по всему миру, используя нашу глобальную сеть офисов, заводов и сервисных центров. .

Основные характеристики

Мощность до 33 МВт – давление 600 бар
Нагрузка на стержень до 1800 кН

Преимущества

Уникальная система свободно плавающего поршня использует подушку из технологического газа для поддержки поршня, что предотвращает износ опорного кольца и значительно увеличивает интервалы между техническим обслуживанием.

Применение

Добыча нефти и газа
Нефтехимия
Переработка
Производство электроэнергии
Железо и сталь

Почему поршневые компрессоры Howden?

Инновационные решения

В нашем уникальном свободно плавающем поршне (FFP) используется подушка из технологического газа для поддержки поршня, что предотвращает износ опорного кольца и значительно увеличивает интервалы между техническим обслуживанием. Таким образом, делая его «решением» для всех процессов без смазки, поршневые компрессоры без смазки теперь могут работать более 50 000 и даже 100 000 часов на одних и тех же направляющих кольцах!

Крупнейшие компрессоры

Мы являемся поставщиком поршневых компрессоров для тяжелых условий эксплуатации, у нас есть более 2 десятков наименований поршневых компрессоров API618 мощностью более 13 МВт. Компания Howden обладает знаниями и опытом, позволяющими использовать эти возможности в наших компрессорах.

Простая установка

Блоки, смонтированные на салазках, могут поставляться со всем вспомогательным и управляющим оборудованием, предварительно протестированным и готовым к быстрой и простой интеграции на месте.

Поддержка продукции

Мы верим в нашу продукцию и в ее способность обеспечивать долгосрочное и высококачественное обслуживание. Мы стремимся поддерживать и, по возможности, повышать их производительность и продлевать срок их службы. Однако наше первое обязательство касается клиентов, которые доверились компрессорам Howden. Все наши послепродажные услуги предназначены для обеспечения уверенности, безопасности и душевного спокойствия.

Поршневые газовые компрессоры Peter Brotherhood

Марка Peter Brotherhood известна своей исключительной надежностью и долговечностью. Высокий уровень качества и строгое соответствие спецификациям заказчика были стандартными требованиями для поршневых газовых компрессоров Peter Brotherhood API618. Те же самые высокие стандарты поддерживаются и часто превышаются сегодня, когда речь идет о поддержке клиентов с оборудованием Peter Brotherhood. Мы будем использовать наши новейшие методы производства и материалы, чтобы улучшить продукт везде, где это возможно.

Компрессоры Peter Brotherhood чаще всего используются в нефтеперерабатывающей и нефтехимической промышленности на сотнях установок по всему миру. Свяжитесь с нами, чтобы узнать обо всех ваших требованиях к обслуживанию и поддержке вашего поршневого газового компрессора Peter Brotherhood API618. Мы предлагаем услуги технической поддержки, оригинальные запасные части OEM, обучение, заводской ремонт и модернизацию оборудования Peter Brotherhood.

Практические примеры

Самый большой в мире поршневой компрессор

Первый поршневой компрессор Thomassen C-85 с восемью цилиндрами и мощностью 16,6 МВт был доставлен в сжатые сроки в один год. Масштабы системы сжатия беспрецедентны. Шесть компрессоров вместе отвечают за сжатие водорода практически для всех поставщиков и потребителей водорода на нефтеперерабатывающем заводе.

Прочитать тематическое исследование

Посмотреть все тематические исследования

Если вы хотите отправить запрос, пожалуйста, свяжитесь с нами.

Сделать запрос

Адрес электронной почты
