Прометей 12 квт: Твердотопливный котел «ПРОМЕТЕЙ 12М-5» 12 КВТ в Новосибирске — купить по низкой цене

Котел твердотопливный Прометей стальной 12М-5 12кВт

Назначение Отопительные котлы, работающие на твердом топливе и дровах, мощностью от 12 до 45 кВт предназначены для теплоснабжения, как частных домов, так и административных зданий. Продолжительный процесс горения обеспечивается большими объемами загрузочной камеры и зольника. Возможно применение в комбинации с отопительным котлом, работающим на газе или дизельном топливе. Подходит для использования в насосной или гравитационной системах. Быстрый монтаж котлов в уже существующие системы. Разработка При разработке конструкции котла были взяты лучшие идеи, как импортных, так и отечественных производителей в области изготовления твердотопливных котлов. Например, 3-х кратное огибание плоских теплообменников пламенем и горячими газами, позволило достичь более высоких показателей КПД работы котла, для угля он составил 84%, а для дров 78%. Таким образом, больше ценного тепла уйдет на отопление дома, а не атмосферы. Водяная рубашка охватывает по периметру всю зону сгорания топлива, что дополнительно увеличивает теплосъем. Эффективная негорючая теплоизоляция под лицевыми панелями, сохраняет тепло и защищает от ожогов. Конструкция загрузки сверху Позволяет сжигать топливо в полуавтоматическом режиме. Топливо подается на колосники сверху вниз, самостоятельно, по мере сгорания нижних слоев. Длительность горения одной закладки топлива достигает 8-10 часов непрерывной работы. Причем верхний слой угля или дров в процессе сгорания нижних слоев просушивается и подходит к месту сгорания более подготовленные, что повышает КПД сгорания уже дров, как мы знаем сухие дрова и уголь отдают больше тепла. Легкий розжиг При розжиге топлива, специальной растопочной заслонкой открывают «короткий ход», и горячие дымовые газы напрямую выходят в трубу, что создает в ней лучшую тягу. Через 10-15 минут, растопочной заслонкой закрывают «короткий ход» и горячие дымовые газы проходят через дополнительные каналы теплообменников, что позволяет лучше использовать их тепло. См. рисунок. Встряхиваемая решетка Позволяет чистить проходы колосников, не прекращая горения топлива, котел может работать в постоянном режиме, не останавливая свою работу, просто добавляйте уголь или дрова и встряхивайте решетку. Сменные чугунные колосники Легко снять и заменить на новые, причем решетка сделана не единым целым а разбита на 6 отдельных элементов, что позволяет заменить только ту часть, которая нуждается в замене, не покупая всю решетку, как это бывает в обычных котлах. Удобство чистки и обслуживания Когда возникает такая необходимость котел можно легко почистить, просто сняв верхнюю крышку и убрав металлические заслонки, а входящие в комплект котла скребки и принадлежности позволяют легко добраться до узких и глубоких мест. Зольный ящик Большого объема и легко вынимается, что актуально при чистке котла. Дополнительно в комплект котла входит металлический совок, шуровка (кочерга) и специальный скребок для чистки каналов. Материалы Входящий в конструкцию котла шамотный огнеупорный кирпич рассчитан на температуру до 1800 градусов и размещен в зонах наиболее интенсивного горения топлива, что надежно защищает теплообменники и верхнюю крышку от прогара. Котел изготовлен из специальной жаропрочной котловой стали толщиной 4 мм, обладающей большой сопротивляемостью температуре до 585 градусов Цельсия. Ресурс работы стали рассчитан на 100000 часов непрерывного воздействия высокой температуры. Качество изготовления Котлы Прометей разрабатывались с помощью специальных конструкторских программ 3D моделирования. Заготовки котла раскраиваются лазером в среде азота с высокой точностью до долей миллиметров. Сварка происходит на высокотехнологичном полуавтоматическом оборудовании в среде аргона. Немецкое штамповочное оборудование позволяет создавать формы высокой точности и геометрии. Покраска лицевых панелей происходит специальными высококачественными полимерными красками методом расплавления в нагревательной камере. Детали подвергающиеся нагреванию, покрываются специальной жаропрочной краской, которая не выделяет запахов при нагревании и не отлетит со временем. Энергонезависимое исполнение Конструкция котла позволяет использовать его в удаленных районах, не имеющих стабильного электроснабжения. Входной и выходной патрубок имеет наружный диаметр 2 дюйма, что позволяет с легкостью встроить котел в любую систему отопления с естественной циркуляции (гравитационная система) Специальный энергонезависимый терморегулятор фирмы Honywell США, автоматически работает на открытие-закрытие заслонки подачи воздуха в зону горения, тем самым поддерживая температуру отопления по заданным параметрам без участия человека. Приборы на лицевой стороне котла покажут температуру и давление в системе отопления.

Твердотопливный котел «Прометей 12М5» 12 кВт

Твердотопливный котел «Прометей 12 М5» обладает номинальной мощностью 12 кВт, обладает КПД до 84 % и способен отапливать помещение до 100 кв.м. Используемое топливо для отопления — каменный уголь (20-40 мм), марка ДО, которое расходуется со скоростью 3,2 кг/ч. Объем воды в котле 48 л. При габаритных размерах 905х436х690 мм. отопительный котел весит 160 кг.

Преимущества котла:

• возможность установки блока ТЭНов различной мощности. Отсутствует необходимость в покупке дополнительного электрокотла;
• автоматическая регулировка мощности прямодействующим регулятором тяги;
• улучшенная конструкция верхней загрузочной дверцы котла: низкая температура на поверхности, плотное прилегание загрузочной крышки, что препятствует задымлению помещения;
• загрузочная камера рассчитана на 8-12 часов непрерывной работы котла;
• колосники выполнены из более прочной марки чугуна СЧ20, вследствие чего не прогорают. Благодаря новой улучшенной конструкции – колосники не заклинивают;
• встряхиваемая колосниковая решетка, с возможностью полного сброса горящего угля в зольник. При отключении электроэнергии, во избежание перегрева котла, в третьем положении рычага встряхивания колосниковой решетки, горящий уголь полностью сбрасывается в зольник;
• три хода «пламени» для увеличения КПД котла;
• котлы оснащены приборами для наблюдения температуры и давления в отопительной системе;
• современный дизайн и небольшие габариты, позволяющие размещать данный твердотопливный котел в жилых помещениях на ограниченном пространстве;
• простота эксплуатации и технического обслуживания.

Особенности конструкции котлов «ПРОМЕТЕЙ»

Подача топлива в загрузочную камеру происходит вручную. Одна закладка топлива обеспечивает длительное горения, от 8 до 12 часов. Медленное прогревание верхних слоев топлива способствует значительному уменьшению влаги в нем, что в конечном итоге способствует повышению КПД котла.

Розжиг топлива

Розжиг топливо происходит вручную. Растопочная заслонка, находящаяся в верхней части теплообменника в это время открывается вручную до упора. Это уменьшает аэродинамическое сопротивление при отводе дыма, что в конечном итоге приводит к увеличению тяги. Предварительный прогрев камеры теплообменника длится 10-15 минут, таким образом быстрее протекает процесс розжига в камере сгорания, после чего заслонку необходимо закрыть, а котел переходит в рабочий режим, характеризующийся оптимальной скоростью сгорания топлива.

Колосниковая решётка

Колосниковая решетка оборудована ручным рычагом для встряхивания, служащим для очистки колосниковых проходов.

Материалы  котла

Теплообменник котла производится из легированной жаропрочной стали (котловой стали) толщиной 4 мм. Рабочий ресурс такой стали – более миллиона часов непрерывной работы под воздействием высоких температур. В зонах воздействия самых высоких температур располагается шамотный кирпич, который выдерживает температуру до 1800 градусов Цельсия. Благодаря этому исключается прогорание теплообменника и верхней крышки котла.

Автономность

Система управления котлом «ПРОМЕТЕЙ» не зависима от источников электроэнергии. При помощи автоматического терморегулятора происходит открытие и закрытие воздушной заслонки, благодаря чему температура отопления поддерживается по заданным параметрам.

Котел Прометей 12М-5 12кВт

Преимущества твердотопливного котла «Прометей»-М-5:
    — возможность установки блока ТЭНов различной мощности. Отсутствует необходимость в покупке дополнительного электрокотла;
    — автоматическая регулировка мощности прямодействующим регулятором тяги;
    — улучшенная конструкция верхней загрузочной дверцы котла: низкая температура на поверхности, плотное прилегание загрузочной крышки, что препятствует задымлению помещения;
    — загрузочная камера рассчитана до 12 часов непрерывной работы котла;
    — колосники выполнены из более прочной марки чугуна СЧ20, вследствие чего не прогорают. Благодаря новой улучшенной конструкции – колосники не заклинивают;
    — встряхиваемая колосниковая решетка, с возможностью полного сброса горящего угля в зольник. При отключении электроэнергии, во избежание перегрева котла, в третьем положении рычага встряхивания колосниковой решетки, горящий уголь полностью сбрасывается в зольник;

Котел Прометей 12М-5 12кВт
Вес котла	160	кг
Вид топлива	Дрова
Водный объем	48	л
Высота выходного патрубка	120	мм
Высота котла	905	мм
Высота патрубка подачи	830	мм
Глубина котла	690	мм
Диапазон мощности	6-12	кВт
КПД	84	%
Макс. рабочая температура	95	С
Номинальная мощность	12	кВт
Объем топки	26	л
Размеры присоединения	1 1/2	см
Ширина котла	436	мм

Прометей стальной 12М-5 12 кВт

Котел Прометей стальной 12М-5 12 кВт

Листовка котлы Прометей СКАЧАТЬ

Руководство по эксплуатации. Паспорт котлы Прометей СКАЧАТЬ

Сертификат соответствия котлы Прометей СКАЧАТЬ

Ключевые преимущества котлов отопления на твердом топливе

• Вместительность загрузочной камеры твердотопливных котлов «ПРОМЕТЕЙ» обеспечивает 8-12 часов непрерывного горения топлива и, следовательно, бесперебойную работу котла на протяжении данного времени.
• Теплообменник твердотопливных котлов «ПРОМЕТЕЙ» изготавливается из котловой жаропрочной легированной стали толщиной 4 мм, благодаря чему такие стенки могут выдерживать сотни тысяч часов высокотемпературного воздействия без прогорания, что способствует существенному увеличению эксплуатационного срока.
• Конструкцией котлов отопления на твердом топливе «ПРОМЕТЕЙ» предусмотрена возможность дополнительного монтажа блоков электронагревателей ТЭНБ различной мощности, что позволяет использовать электроэнергию как источник аварийного или дополнительного питания.
• Твердотопливные котлы «ПРОМЕТЕЙ» функционируют на углях различных марок (за исключением антрацита). В качестве дополнительных видов топлива может использоваться древесина и электроэнергия.
• КПД котлов отопления на твердом топливе достаточно высокий: для угля он составляет – 84%, для дров – 78%.
• Цена запчастей к твердотопливным котлам отечественного производства на порядок ниже импортных при аналогичном уровне качества.

Преимущества котла

• возможность установки блока ТЭНов различной мощности. Отсутствует необходимость в покупке дополнительного электрокотла;
• автоматическая регулировка мощности прямодействующим регулятором тяги;
• улучшенная конструкция верхней загрузочной дверцы котла: низкая температура на поверхности, плотное прилегание загрузочной крышки, что препятствует задымлению помещения;
• загрузочная камера рассчитана на 8-12 часов непрерывной работы котла;
• колосники выполнены из более прочной марки чугуна СЧ20, вследствие чего не прогорают. Благодаря новой улучшенной конструкции – колосники не заклинивают;
• встряхиваемая колосниковая решетка, с возможностью полного сброса горящего угля в зольник. При отключении электроэнергии, во избежание перегрева котла, в третьем положении рычага встряхивания колосниковой решетки, горящий уголь полностью сбрасывается в зольник;
• три хода «пламени» для увеличения КПД котла;
• котлы оснащены приборами для наблюдения температуры и давления в отопительной системе;
• современный дизайн и небольшие габариты, позволяющие размещать данный твердотопливный котел в жилых помещениях на ограниченном пространстве;
• простота эксплуатации и технического обслуживания.

Твердотопливный котел 12 кВт, Прометей, Россия в Новосибирске (Котлы твердотопливные)

Энергонезависимый твердотопливный котел длительного горения. Полуавтоматическая подача топлива. Автоматическое регулирование температуры теплоносителя.

Модельный ряд — 12, 16, 20, 24, 32, 45 кВт

При разработке конструкции котла были взяты лучшие идеи, как импортных, так и отечественных производителей в области изготовления твердотопливных котлов.

Например, 3х кратное огибание плоских теплообменников пламенем и горячими газами, позволило достичь более высоких показтелей КПД работы котла, для угля он составил 84%, а для дров 78%. Таким образом, больше ценного тепла уйдет на отопление дома, а не атмосферы. Водяная рубашка охватывает по периметру всю зону сгорания топлива, что дополнительно увеличивает теплосъем. Эффективная негорючая теплоизоляция под лицевыми панелями, сохраняет тепло и защищает от ожогов.

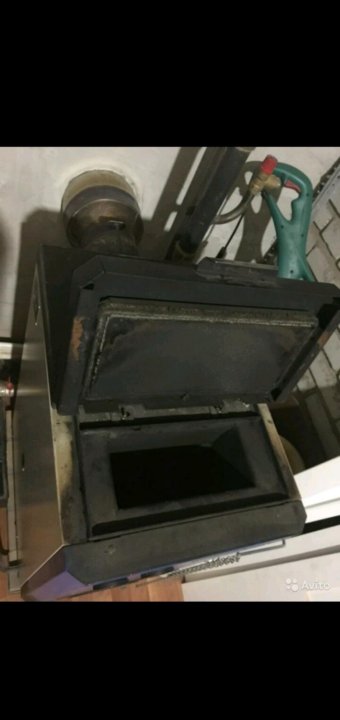

Конструкция загрузки сверху

Позволяет сжигать топливо в полуавтоматическом режиме. Топливо подается на колосники сверху вниз, самостоятельно, по мере сгорания нижних слоев. Длительность горения одной закладки топлива достигает 8-10 часов непрерывной работы. Причем верхний слой угля или дров в процессе сгорания нижних слоев просушивается и подходит к месту сгорания более подготовленные, что повышает КПД сгорания уже дров, как мы знаем сухие дрова и уголь отдают больше тепла.

Легкий розжиг

При розжиге топлива, специальной растопочной заслонкой открывают «короткий ход», и горячие дымовые газы напрямую выходят в трубу, что создает в ней лучшую тягу.
Через 10-15 минут, растопочной заслонкой закрывают «короткий ход» и горячие дымовые газы проходят через дополнительные каналы теплообменников, что позволяет лучше использовать их тепло. См. рисунок.

Встряхиваемая решетка

Позволяет чистить проходы колосников, не прекращая горения топлива, котел может работать в постоянном режиме, не останавливая свою работу, просто добавляйте уголь или дрова и встряхивайте решетку.

Сменные чугунные колосники

Легко снять и заменить на новые, причем решетка сделана не единым целым а разбита на 6 отдельных элементов, что позволяет заменить только ту часть, которая нуждается в замене, не покупая всю решетку, как это бывает в обычных котлах

Удобство чистки и обслуживания

Когда возникает такая необходимость котел можно легко почистить, просто сняв верхнюю крышку и убрав металлические заслонки, а входящие в комплект котла скребки и принадлежности позволяют легко добраться до узких и глубоких мест.

Зольный ящик

Большого объема и легко вынимается, что актуально при чистке котла. Дополнительно в комплект котла входит металлический совок, шуровка (кочерга) и специальный скребок для чистки каналов

Входящий в конструкцию котла шамотный огнеупорный кирпич рассчитан на температуру до 1800 градусов и размещен в зонах наиболее интенсивного горения топлива, что надежно защищает теплообменники и верхнюю крышку от прогара.

Котел изготовлен из специальной жаропрочной котловой стали толщиной 3 мм, обладающей большой сопротивляемостью температуре до 585 градусов Цельсия.
Ресурс работы стали рассчитан на 100000 часов непрерывного воздействия высокой температуры.

Котлы Прометей разрабатывались с помощью специальных конструкторских программ 3D моделирования.

Заготовки котла раскраиваются лазером в среде азота с высокой точностью до долей миллиметров.
Сварка происходит на высокотехнологичном полуавтоматическом оборудовании в среде аргона.

Немецкое штамповочное оборудование позволяет создавать формы высокой точности и геометрии.

Покраска лицевых панелей происходит специальными высококачественными полимерными красками методом расплавления в нагревательной камере.

Детали подвергающиеся нагреванию, покрываются специальной жаропрочной краской, которая не выделяет запахов при нагревании и не отлетит со временем.

Конструкция котла позволяет использовать его в удаленных районах, не имеющих стабильного электроснабжения. Входной и выходной патрубок имеет внутренний диаметр 2 дюйма, что позволяет с легкостью встроить котел в любую систему отопления с естественной циркуляции (гравитационная система)

Специальный энергонезависимый терморегулятор фирмы Honywell США, автоматически работает на открытие-закрытие заслонки подачи воздуха в зону горения, тем самым поддерживая температуру отопления по заданным параметрам
без участия человека.

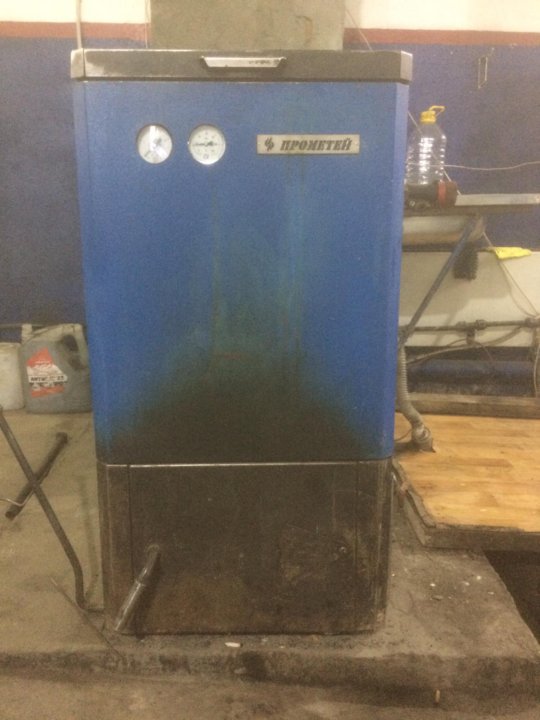

Приборы на лицевой стороне котла покажут температуру и давление в системе отопления.

**Магазин ВОДОСХЕМА является официальным представителем завода изготовителя, поэтому у нас в продаже имеется вся линейка котлов Прометей — 12, 16, 20, 24, 32, 45 кВт

Вы можете оформить покупку котла в КРЕДИТ прямо у нас в магазине, невысокий годовой процент, программа выплат на выбор, время одобрения 15-20 минут!

Топливо: A = дрова, B = Бурый уголь (10-20мм), C = брикеты бурого угля, D = спрессованное топливо (прессованные опилки, лузга овса, подсолнечника и т. п. ),
E = каменный уголь (10-20мм)

КПД котла — Коэффициент Полезного Действия, эффективность, полезность отдачи тепла от сгорания топлива, измеряется в%. Чем выше процент, тем больше теплоты передается от сгорания топлива теплоносителю, а от него в отапливаемое помещение. Чем выше КПД, тем меньше топлива требуется для обогрева помещения, чем ниже, объем топлива увеличивается.

В идеале КПД составляет 100%, то есть ни один градус не должен потеряться от полного сгорания всего топлива, на пути от топки, до воздуха в помещении.

Повышают КПД за счет эффективного утепления котла снаружи, эффективного теплосъема («впитывания тепла теплообменником»), дожигания незгоревших газов на пути к дымовой трубе и многократным огибанием нагретых газов в каналах теплообменника. Все эти условия в полной мере применены в котлах Прометей.

Твердотопливный котел 12 кВт, Прометей, Россия ― е-Рубцовск.рф

При разработке конструкции котла были взяты лучшие идеи, как импортных, так и отечественных производителей в области изготовления твердотопливных котлов.

Например, 3х кратное огибание плоских теплообменников пламенем и горячими газами, позволило достичь более высоких показтелей КПД работы котла, для угля он составил 84%, а для дров 78%. Таким образом, больше ценного тепла уйдет на отопление дома, а не атмосферы. Водяная рубашка охватывает по периметру всю зону сгорания топлива, что дополнительно увеличивает теплосъем. Эффективная негорючая теплоизоляция под лицевыми панелями, сохраняет тепло и защищает от ожогов.

Конструкция загрузки сверху

Позволяет сжигать топливо в полуавтоматическом режиме. Топливо подается на колосники сверху вниз, самостоятельно, по мере сгорания нижних слоев. Длительность горения одной закладки топлива достигает 8-10 часов непрерывной работы. Причем верхний слой угля или дров в процессе сгорания нижних слоев просушивается и подходит к месту сгорания более подготовленные, что повышает КПД сгорания уже дров, как мы знаем сухие дрова и уголь отдают больше тепла.

Легкий розжиг

При розжиге топлива, специальной растопочной заслонкой открывают «короткий ход», и горячие дымовые газы напрямую выходят в трубу, что создает в ней лучшую тягу.
Через 10-15 минут, растопочной заслонкой закрывают «короткий ход» и горячие дымовые газы проходят через дополнительные каналы теплообменников, что позволяет лучше использовать их тепло. См. рисунок.

Встряхиваемая решетка

Позволяет чистить проходы колосников, не прекращая горения топлива, котел может работать в постоянном режиме, не останавливая свою работу, просто добавляйте уголь или дрова и встряхивайте решетку.

Сменные чугунные колосники

Легко снять и заменить на новые, причем решетка сделана не единым целым а разбита на 6 отдельных элементов, что позволяет заменить только ту часть, которая нуждается в замене, не покупая всю решетку, как это бывает в обычных котлах

Удобство чистки и обслуживания

Когда возникает такая необходимость котел можно легко почистить, просто сняв верхнюю крышку и убрав металлические заслонки, а входящие в комплект котла скребки и принадлежности позволяют легко добраться до узких и глубоких мест.

Зольный ящик

Большого объема и легко вынимается, что актуально при чистке котла. Дополнительно в комплект котла входит металлический совок, шуровка (кочерга) и специальный скребок для чистки каналов

Входящий в конструкцию котла шамотный огнеупорный кирпич рассчитан на температуру до 1800 градусов и размещен в зонах наиболее интенсивного горения топлива, что надежно защищает теплообменники и верхнюю крышку от прогара.

Котел изготовлен из специальной жаропрочной котловой стали толщиной 3 мм, обладающей большой сопротивляемостью температуре до 585 градусов Цельсия.
Ресурс работы стали рассчитан на 100000 часов непрерывного воздействия высокой температуры.

Котлы Прометей разрабатывались с помощью специальных конструкторских программ 3D моделирования.

Заготовки котла раскраиваются лазером в среде азота с высокой точностью до долей миллиметров.
Сварка происходит на высокотехнологичном полуавтоматическом оборудовании в среде аргона.

Немецкое штамповочное оборудование позволяет создавать формы высокой точности и геометрии.

Покраска лицевых панелей происходит специальными высококачественными полимерными красками методом расплавления в нагревательной камере.

Детали подвергающиеся нагреванию, покрываются специальной жаропрочной краской, которая не выделяет запахов при нагревании и не отлетит со временем.

Конструкция котла позволяет использовать его в удаленных районах, не имеющих стабильного электроснабжения. Входной и выходной патрубок имеет внутренний диаметр 2 дюйма, что позволяет с легкостью встроить котел в любую систему отопления с естественной циркуляции (гравитационная система)

Специальный энергонезависимый терморегулятор фирмы Honywell США, автоматически работает на открытие-закрытие заслонки подачи воздуха в зону горения, тем самым поддерживая температуру отопления по заданным параметрам
без участия человека.

Приборы на лицевой стороне котла покажут температуру и давление в системе отопления.

Автоматический угольный котел Прометей-Автомат 80

Среди многообразия представленных на российском рынке отопительных котлов твердотопливные агрегаты отечественного производства пользуются неизменной популярностью и имеют хорошие отзывы. Многие из них не уступают качеством импортным аналогам, хотя имеют более доступную цену.

Завод Сибэнерготерм является одним из производителей отопительного оборудования, представленного широким ассортиментом. Высокий уровень автоматизации производства обеспечивает точное выполнение технологических операций и контроль над соответствием стандартам качества.

Модели котлов

Твердотопливные котлы из модельного ряда Прометей имеют различный принцип работы и диапазон мощностей от 12 до 800 кВт. Они могут применяться для отопления частных домов и промышленных объектов. В их число входят следующие модели:

• Котлы на твердом топливе с различной мощностью от 12 до 60 кВт, рассчитанные на 8-12 часов горения, имеют вместительную загрузочную камеру. Они изготавливаются из жаропрочной стали толщиной 4 мм. КПД от 78 до 84%. В качестве основного топлива используется уголь различных марок (кроме антрацита), дополнительного – дрова. Имеется возможность установки ТЭНов для дополнительного нагрева теплоносителя. Основные технические характеристики представлены в таблице.
• Автоматические котлы длительного горения на буром угле Прометей Автомат мощностью от 40 до 800 кВт справляются с отоплением помещений от 150 до 8000 м2. КПД составляет до 85%. Благодаря объемному бункеру для топлива теплогенератор может работать на одной загрузке до 7 суток. Благодаря автоматике, выставленная владельцем температура поддерживается на заданном уровне.
• Универсальные пеллетные котлы Прометей Комби мощностью 25 кВт могут работать на любом виде топлива. Кроме топки для сжигания твердого топлива, в них возможна установка горелки (газовой, дизельной или пеллетной) или ТЭНов. Отапливаемая площадь может быть до 250 м2. При использовании пеллет в качестве основного топлива достигается КПД до 90% и высокий уровень автоматизации.

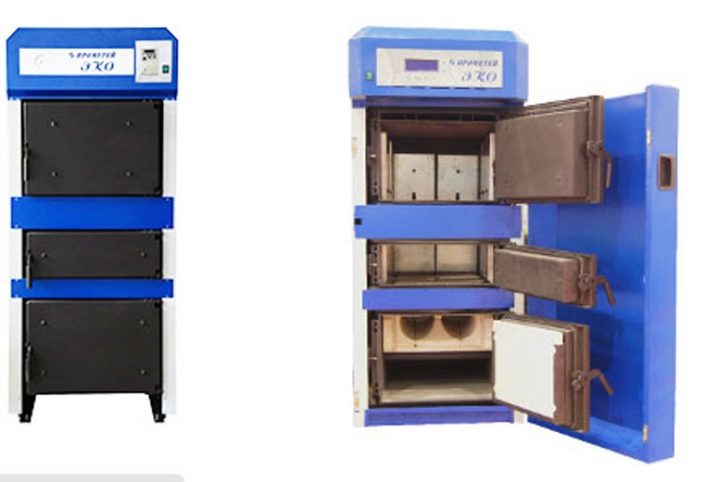

• Газогенераторные котлы Прометей Эко мощностью 30 кВт работают на дровах. В них предусмотрены две камеры, в одной из которых сжигается топливо с выделением пиролизных газов, а во второй эти газы горят с большим выделением тепла. Работа котла может регулироваться автоматически. Камера сгорания сделана из огнеупорного бетона. КПД составляет до 93%.

Твердотопливный котел «Прометей 12М5» 12 кВт

Твердотопливный котел «Прометей 12 М5»

обладает номинальной мощностью 12 кВт, обладает КПД до 84 % и способен отапливать помещение до 100 кв.м. Используемое топливо для отопления — каменный уголь (20-40 мм), марка ДО, которое расходуется со скоростью 3,2 кг/ч. Объем воды в котле 48 л. При габаритных размерах 905х436х690 мм. отопительный котел весит 160 кг.

Преимущества котла:

• возможность установки блока ТЭНов различной мощности. Отсутствует необходимость в покупке дополнительного электрокотла;
• автоматическая регулировка мощности прямодействующим регулятором тяги;
• улучшенная конструкция верхней загрузочной дверцы котла: низкая температура на поверхности, плотное прилегание загрузочной крышки, что препятствует задымлению помещения;
• загрузочная камера рассчитана на 8-12 часов непрерывной работы котла;
• колосники выполнены из более прочной марки чугуна СЧ20, вследствие чего не прогорают. Благодаря новой улучшенной конструкции – колосники не заклинивают;
• встряхиваемая колосниковая решетка, с возможностью полного сброса горящего угля в зольник. При отключении электроэнергии, во избежание перегрева котла, в третьем положении рычага встряхивания колосниковой решетки, горящий уголь полностью сбрасывается в зольник;
• три хода «пламени» для увеличения КПД котла;
• котлы оснащены приборами для наблюдения температуры и давления в отопительной системе;
• современный дизайн и небольшие габариты, позволяющие размещать данный твердотопливный котел в жилых помещениях на ограниченном пространстве;
• простота эксплуатации и технического обслуживания.

Особенности конструкции котлов «ПРОМЕТЕЙ»

Конструкция загрузочной камеры

Подача топлива в загрузочную камеру происходит вручную. Одна закладка топлива обеспечивает длительное горения, от 8 до 12 часов. Медленное прогревание верхних слоев топлива способствует значительному уменьшению влаги в нем, что в конечном итоге способствует повышению КПД котла.

Розжиг топлива

Розжиг топливо происходит вручную. Растопочная заслонка, находящаяся в верхней части теплообменника в это время открывается вручную до упора. Это уменьшает аэродинамическое сопротивление при отводе дыма, что в конечном итоге приводит к увеличению тяги. Предварительный прогрев камеры теплообменника длится 10-15 минут, таким образом быстрее протекает процесс розжига в камере сгорания, после чего заслонку необходимо закрыть, а котел переходит в рабочий режим, характеризующийся оптимальной скоростью сгорания топлива.

Колосниковая решётка

Колосниковая решетка оборудована ручным рычагом для встряхивания, служащим для очистки колосниковых проходов. Это позволяет не прерывать процесс работы котла «ПРОМЕТЕЙ». Образующаяся зола, после встряхивания, — попадает в зольный ящик, тем самым нормализуя, поддув воздуха в котле. Колосниковая решетка производится из литого чугуна и состоит из нескольких элементов. Поэтому, при необходимости можно заменить не всю решетку сразу, а только отдельные ее части.

Материалы котла

Теплообменник котла производится из легированной жаропрочной стали (котловой стали) толщиной 4 мм. Рабочий ресурс такой стали – более миллиона часов непрерывной работы под воздействием высоких температур. В зонах воздействия самых высоких температур располагается шамотный кирпич, который выдерживает температуру до 1800 градусов Цельсия. Благодаря этому исключается прогорание теплообменника и верхней крышки котла.

Автономность

Система управления котлом «ПРОМЕТЕЙ» не зависима от источников электроэнергии. При помощи автоматического терморегулятора происходит открытие и закрытие воздушной заслонки, благодаря чему температура отопления поддерживается по заданным параметрам. Подающий патрубок диаметром до 50 см позволяет использовать твердотопливные котлы «ПРОМЕТЕЙ» в системе отопления с естественной и принудительной циркуляцией. Датчики давления и температуры, вмонтированные в лицевую панель, позволяют следить за важными параметрами системы отопления.

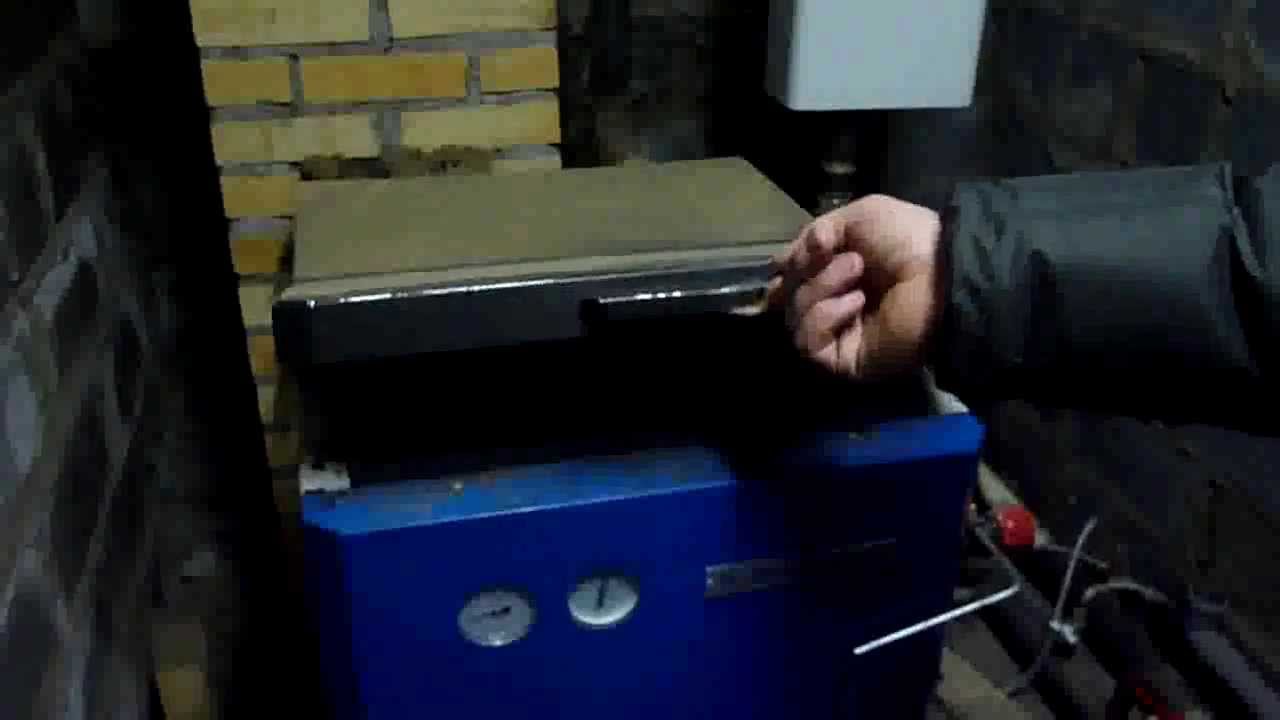

Видеоинструкция по монтажу и эксплуатации твердотопливных котлов «ПРОМЕТЕЙ»

Сферы использования твердотопливных котлов

Котлы «ПРОМЕТЕЙ» могут успешно использоваться для инфраструктуры любого типа благодаря удобству эксплуатации, простоте обслуживания и энергетической автономности. Котлы подходят для применения и в отопительных системах с принудительной циркуляцией виды, и с естественной. Котлы «ПРОМЕТЕЙ» – это экономичный, эффективный и надежный источник отопления созданной для российских условий эксплуатации.

Выбор котла для дома

Чтобы определиться, твердотопливный агрегат какой модели лучше всего подойдет для дома, в первую очередь, нужно выбрать вид топлива. Это может быть уголь каменный или бурый, дрова, пеллеты. Иногда целесообразно использовать еще один источник энергии, например, электричество, в качестве аварийного или дополнительного.

Использование пеллет или бурого угля позволяет обеспечить высокий уровень автоматизации работы котла и уменьшить частоту подходов к нему для загрузки до одного раза в 5-7 дней. Для использования в регионах, где нет возможности подключения к электросети или бывают частые перебои с электроэнергией, следует выбирать энергонезависимые модели.

Мощность котла Прометей выбирают, ориентируясь на площадь дома и его теплопотери. Если производить расчеты по всем правилам, нужно учесть теплопотери всех поверхностей исходя из показателя их сопротивления теплопередаче. Этот показатель можно найти в строительных справочниках.

При этом нужно учитывать минимальные показатели зимних температур. Мощность котла должна восполнять теплопотери дома, но не должна их значительно превышать. Для приблизительного подсчета можно использовать соотношение 1 кВт на 10 м2 площади при высоте потолков не более 3 м.

Совет! Для экономного расходования топлива необходимо обеспечить качественную теплоизоляцию всех поверхностей, граничащих с наружным пространством. Основные потери тепла происходят через окна и кровлю. Стены и фундамент также нужно утеплить.

Инструкция по эксплуатации котла твердотопливного “Прометей” TM

Способ установки и инструкция по эксплуатации котла отопительного на твёрдом топливе «ПРОМЕТЕЙ»

Просмотреть и скачать Инструкцию по эксплуатации котла твердотопливного «Прометей» TM

1 Способ установки

:

1.1 Помещение, в котором устанавливается котёл, должно иметь окно или дверь на улицу, и оборудовано приточно-вытяжной вентиляцией. Помещение должно отвечать требованиям пожаробезопасности, содержаться в чистоте.

1.2 Монтаж дымохода и разделка перекрытия и кровли производится с учётом требований пожаробезопасности.

1.3 Установка котла отопительного производится на ровном, прочном, несгораемом основании без уклонов.

1.4 Высота дымохода подбирается от уровня колосника до среза трубы не менее 6м и более, если срез трубы попадает в зону ветрового подпора.

1.5 Дымоход изготавливается из стальной трубы с диаметром не меньше выходного патрубка дымохода котла желательно из нержавеющей стали. Монтаж производится таким образом, чтобы было как можно меньше поворотов. При повороте на угол более 45о устанавливается прочистка. Горизонтальный участок дымохода не должен превышать 1,5м. При появлении конденсата внутри дымохода, дымоход необходимо утеплить.

1.6 Расширительный бак устанавливается в верхней точке системы отопления (желательно внутри помещения) и обязательно надёжно утепляется. Переливной трубопровод не менее Ø25 и подающий трубопровод не менее Ø20 монтируются по кротчайшему пути из стальной, прямой трубы с уклоном от расширительного бака и также надёжно утепляются.

1.7 На подающий трубопровод котла устанавливается термометр и группа безопасности (или обязательно предохранительный клапан).

1.8 Расстояние от передней стенки котла до стены не менее 1,5м.

1.9 Не рекомендуется встраивать котёл в стены, проёмы и ниши.

2 Эксплуатация:

2.1. Перед розжигом котла убедиться, что в системе отопления достаточное количество воды и котёл сообщается с атмосферой через расширительный бак, а вентиль отопительного котла открыт.

2.2. При работе котла необходимо выдерживать температуру теплоносителя от 65о до 90оС.

2.3. Перед началом отопительного сезона произвести тщательную чистку котла и дымохода, а в процессе эксплуатации не реже одного раза в месяц, а возможно чаще, если неправильно поддерживается режим горения.

2.4 Уголь закладывается небольшими порциями по 3-5кг в сухом виде размером не более 5х6см периодически перемешивая, создавая зеркало горения, при этом не рекомендуется наглухо засыпать горящие угли. Топливо укладывается на колосник слоем толщиной не более 7см.

2.5 Топливо необходимо хранить в отдельном, сухом помещении.

3. ЗАПРЕЩАЕТСЯ:

3.1. Поднимать давление в котле и бойлере выше 2кг/см2 .

3.2. Поднимать температуру в котле выше 90оС.

3.3. Производить розжиг котла, не убедившись что:

ü В системе отопления достаточное количество воды.

ü Котёл сообщается с атмосферой через расширительный бак (при установки атмосферного расширительного бака) .

ü Вентиль котла открыт.

ü Предохранительный клапан находится в исправном состоянии

3.4 Наполнение перегретого котла водой.

3.5. Вносить изменения в конструкцию котла.

3.6. Использовать воду из системы отопления на любые нужды.

3.7. Устанавливать дымоход меньшего диаметра, чем выходной патрубок дымохода котла.

3.8. Использовать топливо, не предназначенное для сжигания в отопительных котлах (резина, пластмасса и т.д.).

3.9. При установленном мембранном расширительном баке производить растопку котла, не убедившись, в исправности группы безопасности.

3.10. Использовать топливо с повышенным содержанием влаги.

3.11. Устанавливать мембранный расширительный бак без редукционного клапана заполнения системы отопления и группы безопасности.

Скачать Инструкцию по эксплуатации котла твердотопливного «Прометей» TM

Установка и эксплуатация

Пол, на который будет установлен твердотопливный котел, должен быть достаточно прочным и соответствовать его весу. В случае необходимости устанавливается дополнительный фундамент, превышающий котел размером. Покрытие пола под котлом должно быть несгораемым и ровным.

Расстояние от окружающих поверхностей не должно быть меньше 70 см от задней и боковых поверхностей, не меньше 125 см от передней поверхности:

• В комплект поставки входит регулятор горения, который нужно установить на место.
• Подключение котла к дымоходу должно производиться в соответствии с правилами строительного надзора. Высота трубы должна соответствовать его мощности.
• Электронагреватели устанавливаются с учетом всех требований. Котел должен быть заземлен.

Совет! Установку электрооборудования должен производить квалифицированный представитель лицензированной организации.

• К котлу подключаются подающая и обратная линия отопления. Трубы должны быть уложены без напряжения.
• Чтобы избежать превышения предельного давления, устанавливается автоматический воздушный и предохранительный клапан.
• Перед началом эксплуатации котел с обвязкой необходимо проверить на наличие протечек.

Запуск и использование котла

В качестве теплоносителя можно использовать антифриз, особенно если существует вероятность промерзания. Отопительный твердотопливный котел заполняется до нужного давления в холодном состоянии. Одновременно выпускается воздух. Для растопки котла используют бумагу и древесину.

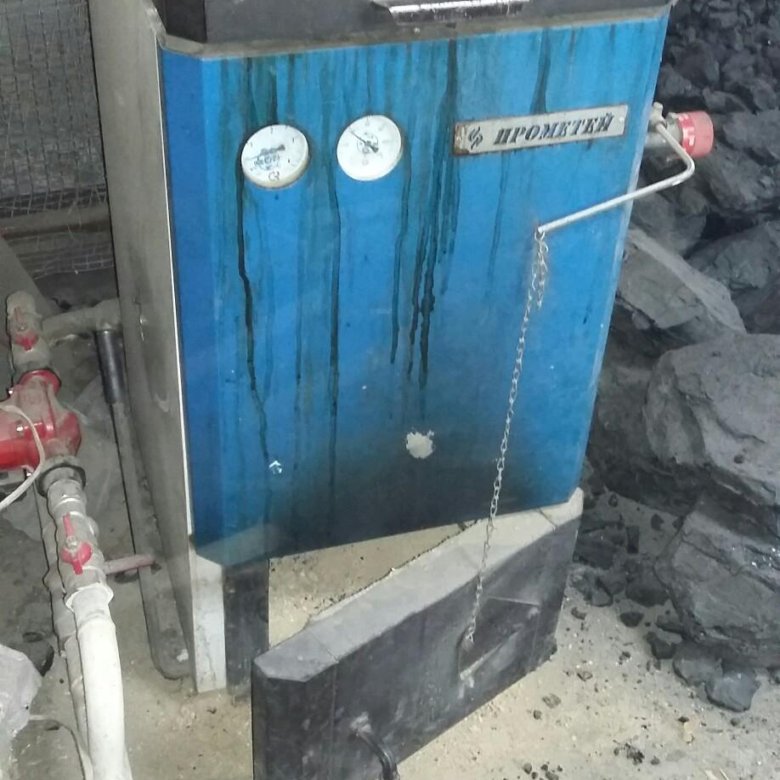

Когда огонь хорошо разгорится, загружается основное топливо. После этого регулируется уровень пламени с помощью подачи воздуха. Чтобы очистить колосниковую решетку от золы, ее двигают с помощью рычага. Зольный ящик должен регулярно очищаться. Желательно раз в год приглашать специалиста для осмотра котла и проверки его работы.

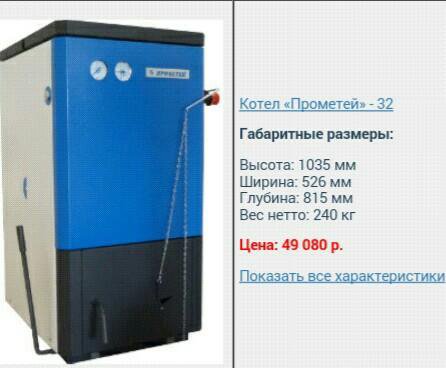

Среди модельного ряда котлов Прометей можно подобрать твердотопливный агрегат для обогрева любого дома с автономной системой отопления. Качество оборудования соответствует самым высоким требованиям, о чем свидетельствуют отзывы потребителей. Чтобы выбрать подходящую модель, нужно определиться с видом топлива и мощностью котла.

Прометеевский мысленный эксперимент

Прометеевский мысленный эксперимент

Предположим, можно сплющить пассажирский электропоезд X 40 в диск. 205 тонн при диаметре 20 метров, оснащается колесным электроприводом. тяговые двигатели и надеть его на шкворень и круговую направляющую (рис.1, рис. 2). Будет ли удельная мощность 12 ватт на 1 кг поезда X 40, который развивает максимальную скорость 200 км / ч, достаточно, чтобы дать диску скорость 45 км / ч. (измеряется по краю диска) и вращает его 12 раз в минуту?

Возможно ли это? Почему это невозможно? Диск имеет такой же вес, как у электропоезда Х40, и является подвержены сопротивлению качению, аэродинамическому сопротивлению и т. д.как и X40 поезд есть. Следовательно, соотношение мощности к весу 12 Вт на кг должно работают для обоих.

Если это возможно, это просто генерирует избыточную энергию …..

Такие детали, как диаметр диска 20 метров, диск, вращающийся со скоростью 12 об / мин, и скорость диска 45 км / ч, измеренная по его краю, выборы не случайны, но это данные из научной статьи о ветряном генераторе (рис. 7, рис. 8а). Ротор генератора такого же диаметра, об / мин. и движется с той же скоростью, что и диск.

Генератор ветряной турбины (роторный и статор) весит 145 тонн и банка генерируют 10 МВт (10.000 кВт) и имеют КПД 94% (рис. 8b). Диск / ротор (рис.1, рис. 2, (рис. 3, рис. 4) генератора Прометей весит 205 тонн и потребляет Мощность 2.400 кВт. Это означает, что имеется чистая выработка 7,600 кВт избыточной энергии.

законы термодинамики исключают избыточную энергию. Итак, откуда взялись все мощность идти? Несомненно, диск несет механические потери. вращается вокруг оси, но сгорает 7.600 кВт?

Прокатка сопротивление и аэродинамическое сопротивление уже покрываются удельная мощность 12 Вт / кг (2,400 кВт). Кроме того, полная мощность (2,400 кВт) требуется только для движения с максимальной скоростью 200 км / ч. В диск / ротор должен двигаться со скоростью 45 км / ч, чтобы произвести 10.000 кВт. Зубчатость практически отсутствует, так как статор не содержит железа. Также диск / ротор получает питание по его окружности, которая потребляет меньше энергии для преодоления инерции вращения (видео).Представьте себе ротор поезда / генератора весом 80 тонн, который перемещается с мощностью всего 1 кВт! Вес диска / ротора составляет , равномерно распределенный по оси и колесной передаче (-ам) . Он не установлен на оси, как показано на рис. 7.

Эти поля можно увеличить, изменив способ расположения диска. с питанием (рис. 4, рис. 5). Колеса сделаны неподвижными и расположены по окружности, как и колесная передача на рис. 11. Электродвигатели оснащены шестерней, которая приводит в движение зубчатое колесо с внутренним венцом. или зубчатая передача (рис.12, рис. 13) устанавливаем сверху и закрываем край диска. Это значительно снижает вес, поскольку электродвигатели и стальные колеса тяжелые.

А как насчет вихревых токов и гистерезиса?


 Заключительный отчет реакторного модуля проекта Прометей
 ТОМ 2: Техническое резюме


 SPP-67110-0008
 Стр. 2-7


 Таблица 1-1: Ключевые требования, воздействия и реализация уровня 2
 Влияние требований ключевого уровня 2 на реализацию реакторного модуля
 Конструкция космического ядерного реактора должна учитывать при выборе конструкции Необходимо учитывать совместимость
 с использованием технологий, которые способствуют расширяемости, и материалов совместим с лунными границами и границами давления и внешними
 для наземных операций.Марсианские миссии. поверхности с поверхностными средами.
 В рамках проекта будет использоваться космический корабль с выходной мощностью 200 кВт реакторного модуля. Электрическая мощность установки = 200 кВт-экв
, которая обеспечивает реактивную мощность, превышающую или равную необходимой для доставки полезной тепловой мощности электростанции подруливающего устройства - от 1 МВт от
 до [130] кВт первичная тяга во время тяги, основанная на исследованиях орбитальной механики JPL.
 периода.
 Проект должен спроектировать Deep Space. 20-летний срок службы является долгосрочным требованием для первоначальных проектных работ по поддержке 15 космических кораблей
, чтобы иметь срок эксплуатации, превышающий полеты в очень дальний космос.Срок службы JIMO год.
 больше или равно [20] лет. Требование рассчитано на 12 лет. Целью долгосрочного проектирования является удовлетворение требований к сроку службы
 20 лет.
 В проекте должен использоваться реакторный модуль, который. Это требование разрешает вариант торговых исследований, которые потребуются для
, способного генерировать максимальную понижающую электрическую мощность, чтобы определить, требуется ли снижение мощности.
 мощность, необходимая космическому кораблю для энергии реактора, или снизить давление и улучшить реакторный модуль
 в совокупности минимум на [10] лет, а также температуру во время фаз без тяги.долголетие.
 способен генерировать необходимый минимум. Это может максимизировать срок службы модуля реактора. Электропитание
 для остальной части работы для наиболее требовательного срока службы последующих компонентов
. миссии во внешние области Солнечной системы.
 Проект должен соответствовать требованиям Prometheus. Места сбоя в одной точке. Там, где это возможно, следует избегать резервирования. Если это нецелесообразно (например, быть частью реакторного модуля
, реактора документа политик проекта Prometheus), необходимо продемонстрировать такую ​​конструкцию.
 982-00057. Альтернативы отказу в одной точке не доступны
, и необходимо продемонстрировать достаточную надежность
, чтобы снизить риск отказа.
 Проект должен иметь возможность автономно Это требование должно быть учтено в Надежной и резервированной системе
 для обнаружения и исправления любой отдельной неисправности, которую конструкция контрольно-измерительной аппаратуры и архитектуры управления для контрольно-измерительных приборов и
 предотвращает тягу, меньшую или равную [1 для собственного -регулирующая установка и конструкция для управления.
 час]. (Примечание: отсутствие тяги во время многих периодов восстановления после переходных процессов, для которых может быть спроектирован модуль автоматического восстановления после переходных процессов
, фазы миссии серьезно подвергаются опасности. В системе
 необходимо учитывать успех миссии и, следовательно, ее следует проектировать.
 предотвращается или минимизируется.)
 Космический корабль должен выживать без Земли. Необходимо учитывать это, с другой автономностью. Проектирование для резервирования и
 Система, управляющая в течение не менее [50] дней, и требования к отказу в одной точке, с надежностью везде, где это возможно.У
 наличие единичной поломки. проектирование системы управления. космический корабль не может выжить в глубоком космосе
 более короткое время
 без мощности реактора.
 Проект должен гарантировать, что вся научная координация между экраном и защитой, достаточная для уменьшения аппаратного обеспечения системы
 в его развернутых конструкциях космического корабля, необходима для обеспечения потока нейтронов полезной нагрузки до конфигурации
 5E10 н / см2, за исключением утвержденных научных данных, что максимальные уровни дозы не являются и Гамма-поток полезной нагрузки на 25 аппаратных средств
 должен оставаться в пределах защищенного превышения.Экранирование локальной электроники kRad Si повреждает и покрывает примерно
 зоны радиационной защиты реактора. также потребуется. угол конуса 120 на 6.
 Проект должен получить разрешение на запуск, поскольку для выполнения этого требования необходимо соответствие конструктивным характеристикам
, указанным в разрешении на запуск Prometheus, различные регулирующие требования безопасности обеспечивают безопасность. Обеспечение безопасности
 Планы. должно быть продемонстрировано, что необходимо учитывать при проектировании
 NRPCT и НАСА.некоторых элементов Reactor Module
.
 Общая сухая масса космического корабля при запуске должна. Минимальная масса модуля является целью, и требуется высокотемпературный реактор.
 не должен превышать [25 000] кг. критерии выбора дизайна. для минимизации общей массы
 Примечание: значения в [скобках] не являются точными и поэтому подлежат пересмотру.
