Подбор уплотнительных материалов для фланцевых соединений

Существует множество материалов, которые применяют для из­готовления уплотнений. Широкий выбор позволит применять эти изделия в любых отраслях промышленности и народного хозяйства.

С помощью уплотнительных материалов проводят полную герметизации соединений и систем для длительной, надежной и бесперебойной эксплуатации оборудования.

При выборе прокладок, также как и для других де­талей фланцевого соединения, необходимо иметь в виду обязательные характеристики: рабочая среда, номинальное давление, рабочая температура, соот­ветствие уплотнительной поверхности фланца.

Основные требования к уплотнению это: упругость, стойкость к среде, в которой работают, сохранение своих физических свойств при рабо­чей температуре среды и антикоррозийность. При использовании металлических прокладок металл не должен деформировать уплотняющие поверх­ности фланца, поэтому металл прокладок должен иметь твердость ниже, чем металл уплотняемых поверхностей фланцев.

Определения

Уплотнительные материалы — средства для герметизации сис­тем трубопроводной арматуры, резьбовых со­единений труб и подобных. Уплотнительные материалы способны значительно упростить монтажа и демонтаж трубопроводных соединений. Обычно уплотнительный материал состоит из пластичных веществ, которые содержат порошок графита не более 20%, дисульфид молибдена и мягкие металлы.

Уплотнительные мате­риалы для фланцевых соединений подбираются, согласно нормативному документу, в зависимости от рабочей среды, параметров дав­ления и температуры, а также согласно проекту и по рекомендациям специализирован­ных (экспертных) организаций.

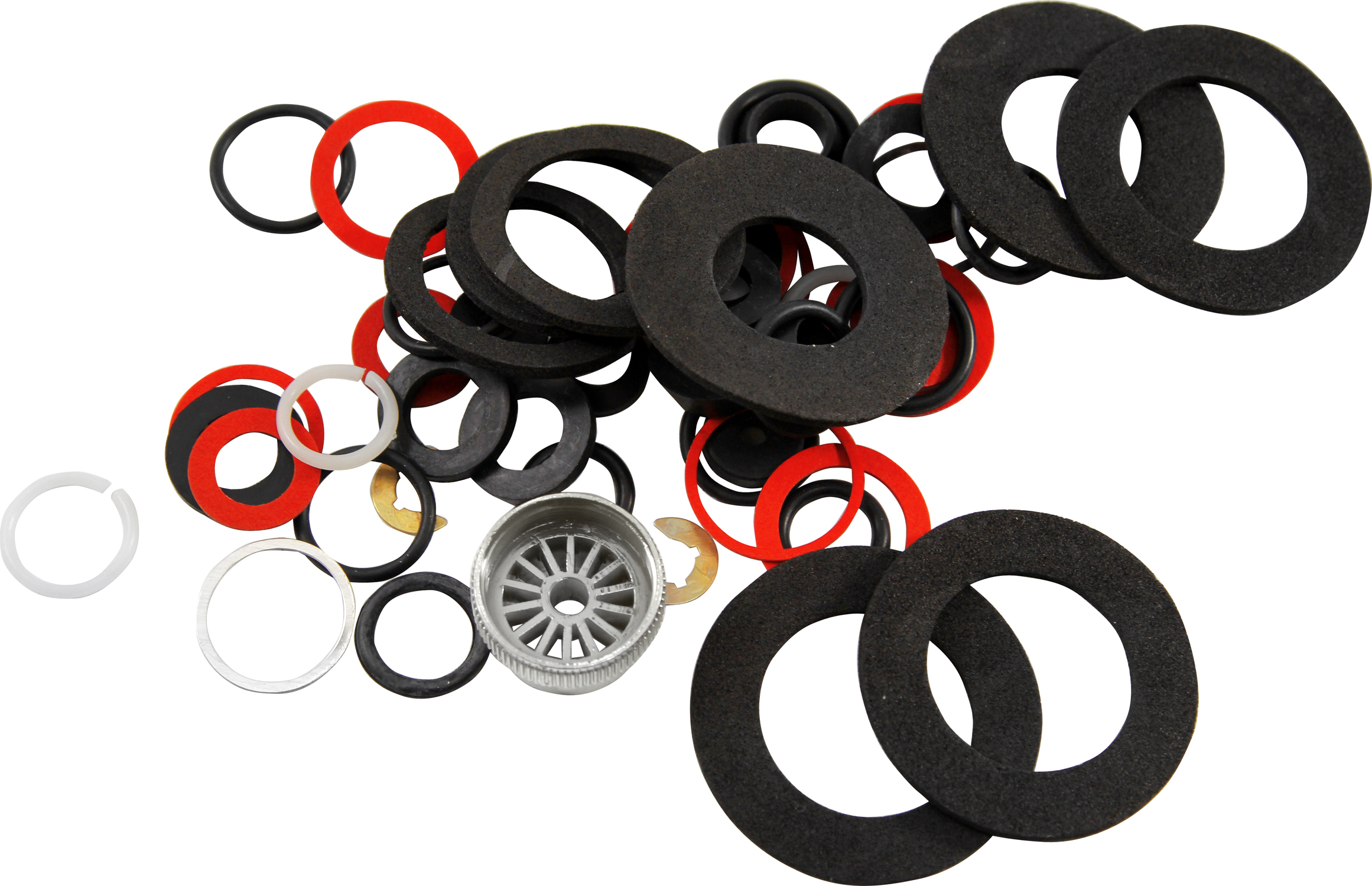

Виды (типы) уплотнительных материалов

Условно прокладки для фланцевых соединений согласно используемому материалу мож­но разделить на:

  • неметаллические (паронит, картон, фторопласт).
  • металлические (стальные прокладки овального сечения и восьми­угольного сечения, линзовые).
  • комбинированные (спирально-навитые про­кладки, прокладки типа «Графлекс» из терморас­ширенного графита, прокладки графитофторопластовые и т. п.).

Нормативные документы

Существует огромное количество различной нормативно-технической документации, которая регламентирует основные требования и нормы по изготовлению и эксплуатации прокладок для фланцевых соединений.

• ГОСТ 15180-86 «Прокладки плоские эластич­ные. Основные параметры и размеры».

• ГОСТ 28759.6-90 «Прокладки из неметалли­ческих материалов. Конструкция и размеры. Технические требования».

• ГОСТ 28759.8-90 «Прокладки металлические восьмиугольного сечения. Конструкция и размеры прокладок для фланцевых соединений. Технические требования».

• ОСТ 26 260 461 «Прокладки овального сечения ОСТ и восьмиугольного сечения стальные для фланцев арматуры. Конструкция, размеры и общие техни­ческие требования».

• ОСТ 26-845-73 «Прокладки овального и вось­миугольного сечения стальные. Конструкция и размеры прокладок для фланцевых соединений. Технические требования».

• АТК 26-18-6-93 «Прокладки овального и вось­миугольного сечения стальные».

• ГОСТ 10493-81 «Линзы уплотнительные жест­кие и компенсирующие на Ру 20-100 МПа» и т. д.

Наиболее востребованные уплотнительные материалы

Прокладки из неметаллических материалов Прокладки плоские эластичные (ГОСТ 15180-86)

Для плоских эластичных прокладок по ГОСТ 15180-86 используют материал: паронит, резина, картон, фторопласт 4 и композиционный материал. Они являются основой прокладок для фланцев арматуры, соединительных частей и трубопроводов с уплотнительными поверхнос­тями исполнений 1-5,8,9 по ГОСТ 12815-80. Прокладки будут иметь такие технические характеристики: условное давления от 0,1 до 20 МПа (от 1 до 200 кгс/см2) и условный проход от 10 до 3000 мм.

Табл. 1



Исполнение

Испол­нения прок­ладок

Исполнения уплотнительных поверхностей по ГОСТ 12815-80

Условное давление, Ру, МПа (кгс/см2)

Условный проход, Ду,мм

А

1

0,1; 0,25 (1;2,5)

10-3000

0,63 (6,3)

10-2400

1,0(10)

10-2000

1,6(16)

10-1600

2,5 (25)

10-1400

4,0 (40)

10-1200

Б

2;3

0,1-4,0 (1,0-40)

6,3 (63)

10(100)

16(160)

10-800

10-600

10-400

15-300

В

4;5

Г

8;9

Г

8,9

20 (200)

15-250

Д

1;5

0,1-0,63 (1,0-6,3)

40-800

1,0-4,0 (10-40)

25-800

6,3 (63)

25-600

10(100)

25-400

16(160)

25-300

20 (200)

25-250

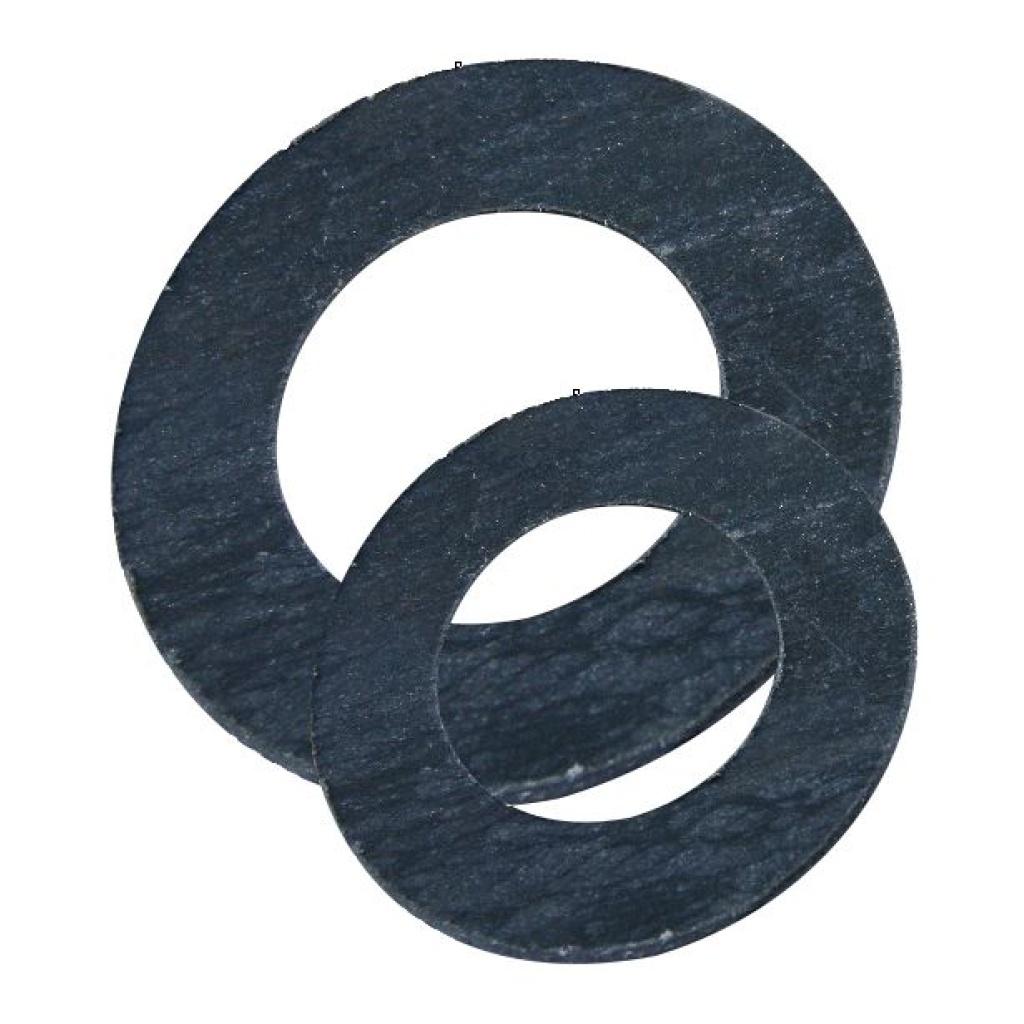

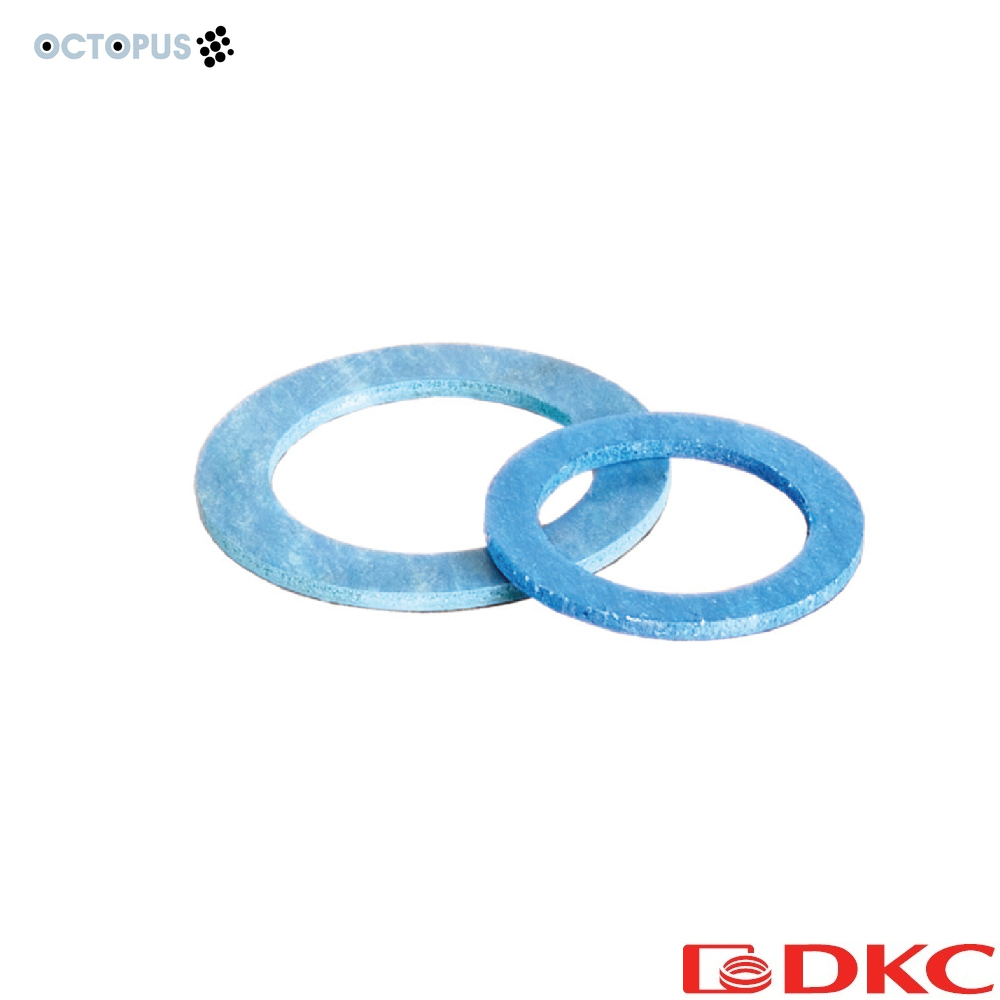

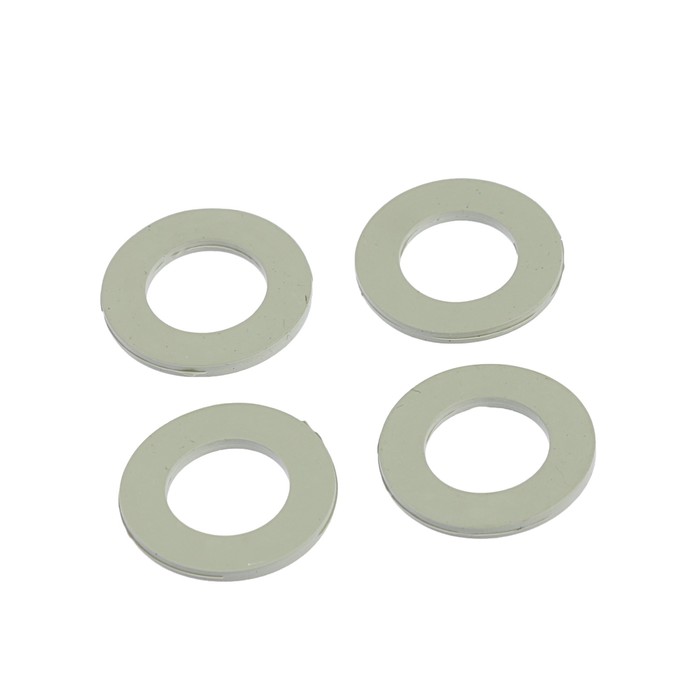

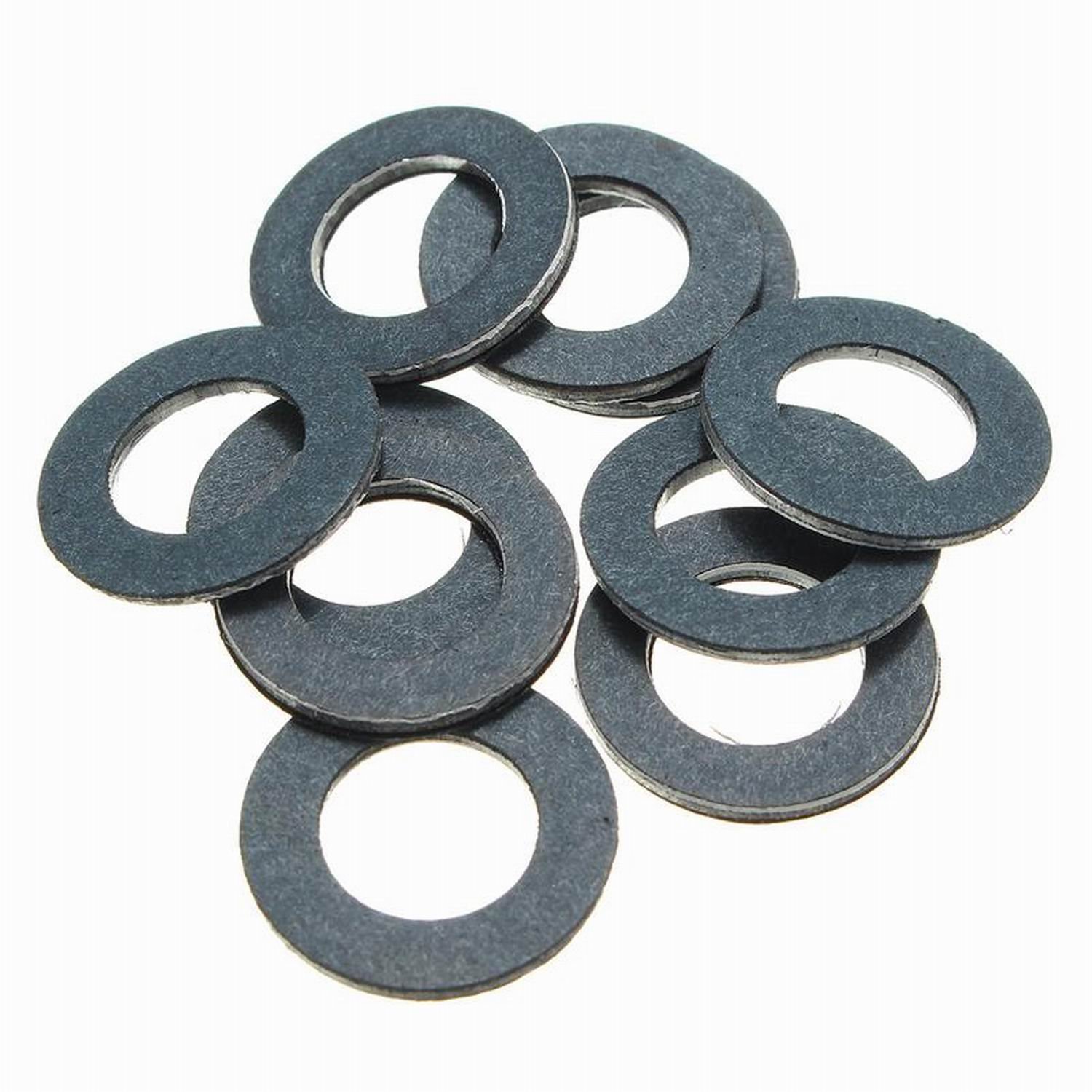

Паронит (ГОСТ 481-80)

Паронит считается универсальным прокла­дочным материалом для фланцевого уплотнения плоских разъ­емов с различными средами (холодных и горячих газов, воздуха, пара, масел, нефтепродуктов и др. ). В зависимости от назначения паронит производятся семи марок, некоторые из которых используются для уплотнения фланцевых соединений: ПОН, ПМБ, ПМБ-1, ПК, ПА, ПОН-А, ПОН-Б. Применяется в хи­мической и нефтехимической промышленности, в машиностроении, металлургии и металлообработ­ке, электротехнике и электроэнергетике для обес­печения необходимой герметичности соединений различного типа в условиях воздействия агрессив­ных сред, высоких температур и давления.


Прокладки из паронита используется при диапазоне темпера­тур от -40 до +450 °С и при показателях по давле­нию до 6,4 МПа (64 кгс/см2). Эти показатели поз­воляют транспортировать по системе воду, пар, воздух, сухие нейтральные инертные газы, водные растворы солей, аммиак, жидкий азот и кислород, а также тяжелые и легкие нефтепродукты.

ПОН-А. Для этого материала существуют ограничения по давлению при применении его для фланцевое уплотнение соединения типа «гладкие». Возможность их использования в этом случае до­пустима лишь при давлении до 4 МПа (40 кгс/см2). В остальных случаях выдерживается давление до 4,5 МПа (45 кгс/см2), и температура от -40 до +450 °С. Возможность транспортировки следующих сред: перегретая вода, пар, жидкий и газообразный ам­миак, тяжелые и легкие нефтепродукты.

ПОН-Б. Как и ПОН-А, этот материал обладает теми же самыми ограничениями. А вот диапазон по давлению у него более широк до 6,4 МПа (64 кгс/см2), температуру выдерживает такой матери­ал от -50 до +450 °С. Рабочая среда практически та же, что и ПОН-А, но добавляются следующие рабочие среды: спирты, жидкий кислород и азот.

ПОН-В. Прокладки из материала ПОН-В приме­няются в системах, транспортирующих минераль­ные масла и легкие нефтепродукты, топливно-воздушные смеси, воздух, воду, тосол и антифриз. Эти уплотнительные материалы выдерживают давле­ние до 4 МПа (40 кгс/см2).

ПМБ (паронит маслобензостойкий) используется для тех же типов соединения, как и ПОН. Показатели по температуре мало чем отличаются от показателей ПОН, от -40 до +490 °С, однако давление такой ма­териал выдерживает до 10 МПа (100 кгс/см2), кроме «гладких» исполнений, также в отличие от последнего этот вид материала устойчив к агрессивному воздейс­твию масел и бензина. Для фланцевого уплотнения соединений на газопроводах природного газа и в установках сжиженных газов рекомендуется применять паронит марки ПМБ (в диапазоне температур от -40 до +60 «С и предельного давления до 1,6 МПа (16 кгс/см2).

ПМБ-1 (паронит маслобензостойкий — 1) при­менение этого вида материала ограничивается показателями по давлению до 4 МПа (40 кгс/см2) при использовании для «гладкого» вида испол­нения, для других типов исполнения соответс­твуют диапазоны температур от -2 до +250 °С и показатели по давлению до 16 МПа (160 кгс/см2). Рекомендован для систем, транспортирующих тяжелые и легкие нефтепродукты, масляные фрак­ции, жидкость ВПС, хладоны 12,22,114В-2.

ПК (паронит кислотостойкий) применяется для всех вышеупомянутых типов исполнения без особых ограничений по температуре и давлению для какого-либо из них. Температура до 250 °С и давление до 10 МПа (100 кгс/см2). Применяется в системах, транспортирующих воду, пар, нейтраль­ные сухие инертные газы, воздух, тяжелые и лег­кие нефтепродукты и масляные фракции.

ПА (паронит армированный сеткой) исполь­зуется для уплотнения неподвижных соединений типа «гладкие» с рабочим давление среды до 4 МПа (40 кгс/см2), а также «шип-паз», «выступ-впадина» без ограничений. Температура до 180 °С и давле­ние до 10 МПа (100 кгс/см2). Подходят для систем, транспортирующих воду, пар, нейтральные сухие инертные газы, воздух, тяжелые и легкие нефтеп­родукты и масляные фракции.

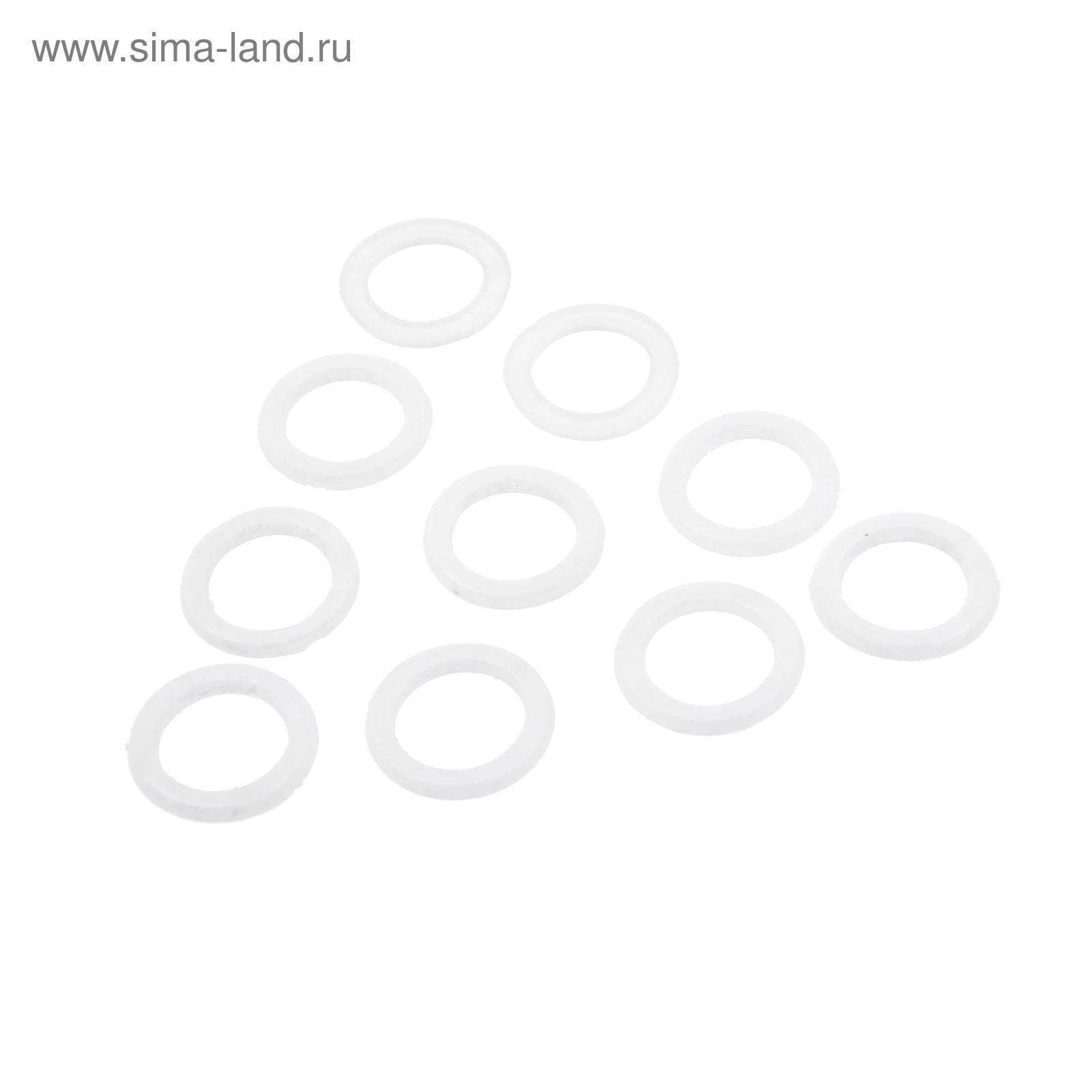

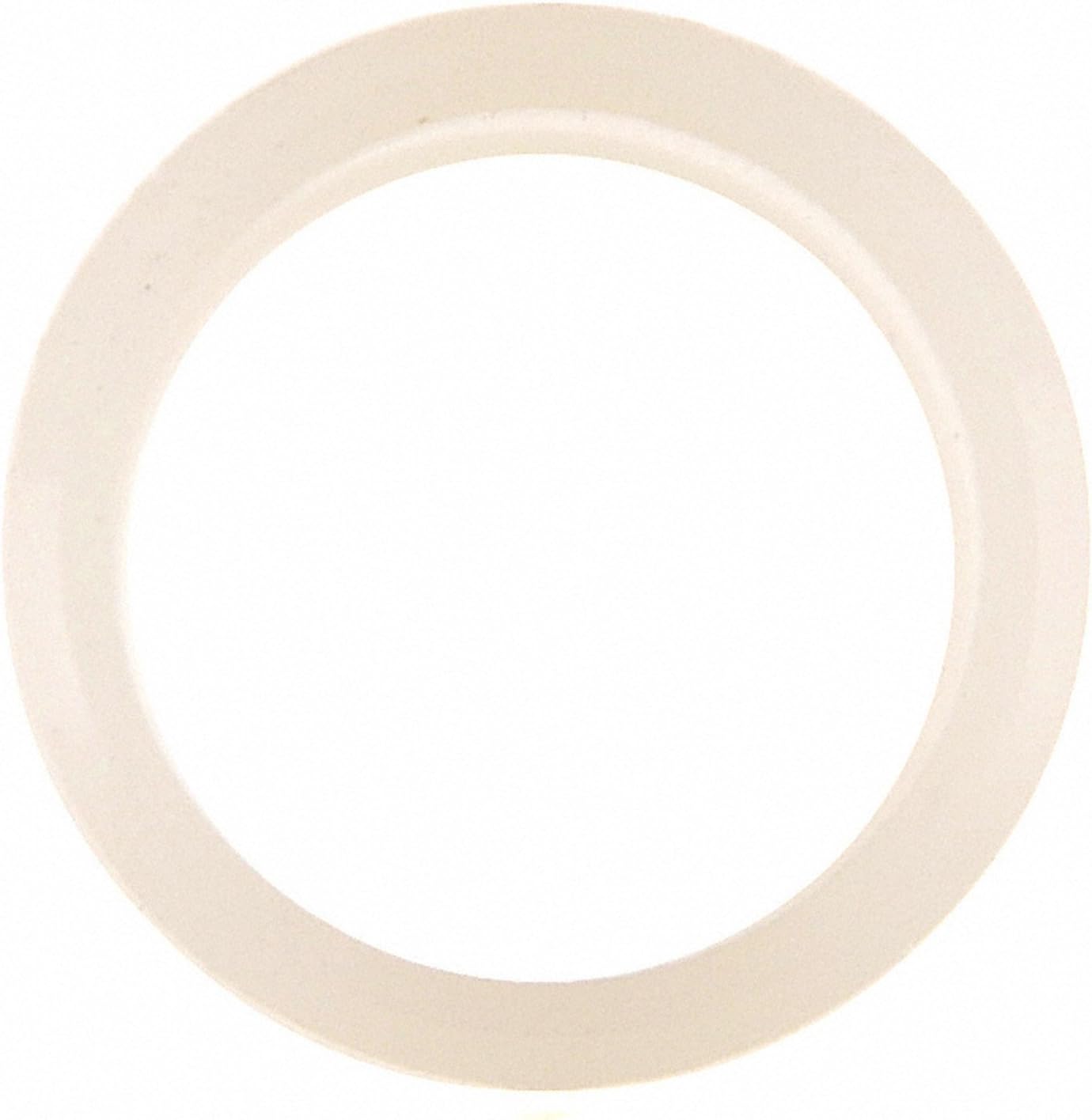

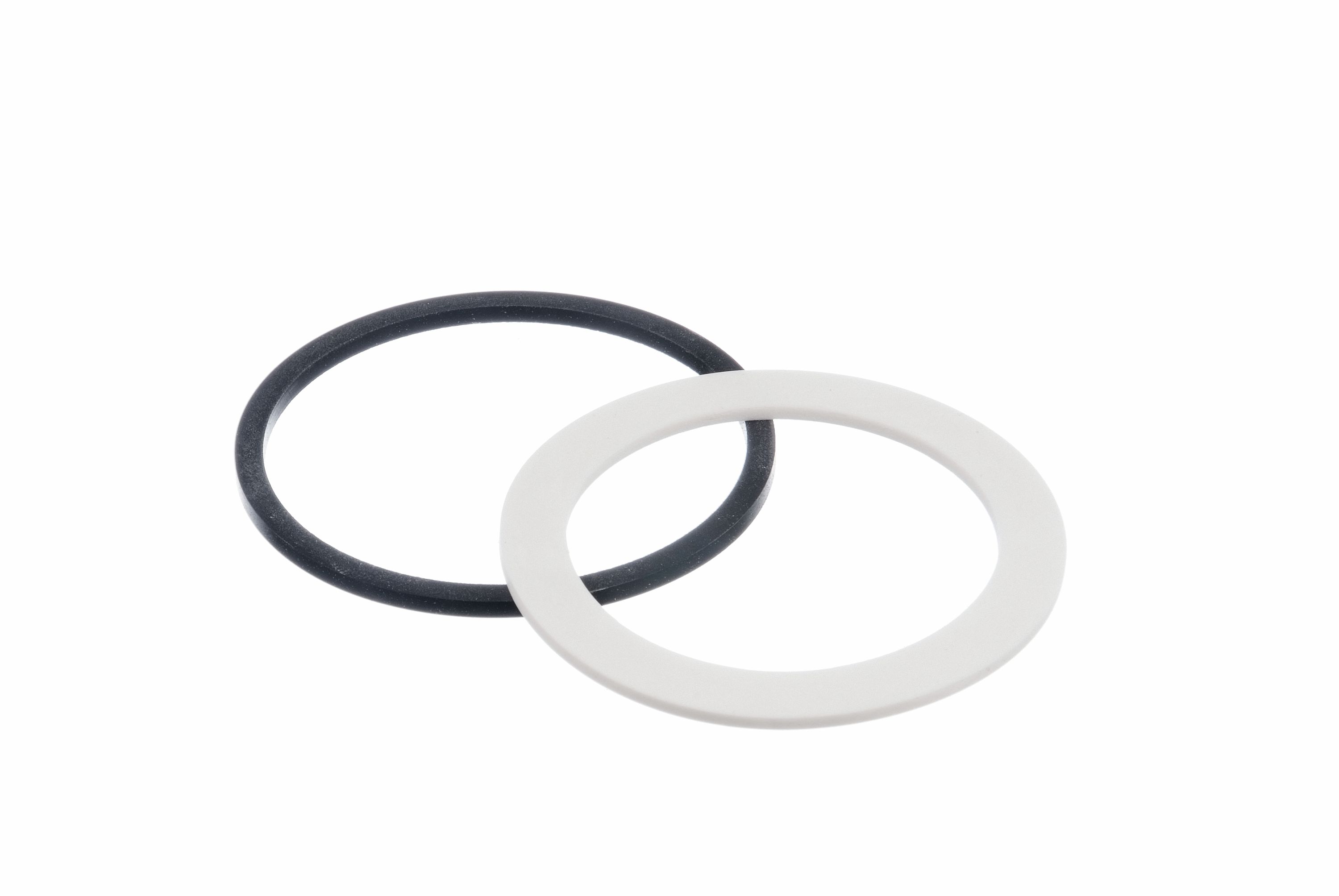

Фторопласт-4

Фторопласт 4 обладает исключительной стой­костью ко всем кислотам, растворителям, нефтеп­родуктам, щелочам (кроме щелочных металлов). Обладает достаточно широким диапазоном темпе­ратур от -269 до +260 °С, инертностью, стойкостью к водяному пару, климатическим и бактериальным воздействиям, достаточно высокой прочностью, отличными диэлектрическими, антифрикционны­ми и антиадгезионными свойствами.

Лента ФУМ

Применяется для уплотнения резьбовых соеди­нений в пищевой и медицинской промышленнос­ти, в технологических трубопроводах для транс­портировки агрессивных газовых и жидких сред в диапазоне температур от -60 до +200 °С и при высоких давлениях до 10 МПа (100 кгс/см2).

Представляет собой ленту, изготовленную из фторопласта, содержащего смазку. Лента ФУМ считается универсальным уплотнителем для резьбовых со­единений любого типа, совместима со всеми материалами.

Уникальные свойства фторопласта позволяют использовать данный материал в качестве уплотнительного элемента. Выпускаются в виде:

• жгутов круглого и прямоугольного сечения;

•ленты.

Жгут ФУМ служит в качестве прокладок для неподвижных уплотнений и сальниковых набивок в насосах и арматуре, работающих при повышен­ных температурах и агрессивных средах.

Картон

Если по условиям работы прокладкам требуют­ся огнестойкие свойства, то для их изготовления рекомендуется применять:

•асбестовый картон (ГОСТ 2850-80) марок КАОН-1, КАОН-2;

• асбестовое армированное полотно (ГОСТ 2198-76) представляет собой прорезиненную и прографитизированную ткань полотняного или саржево­го переплетения на основе латунной проволоки.

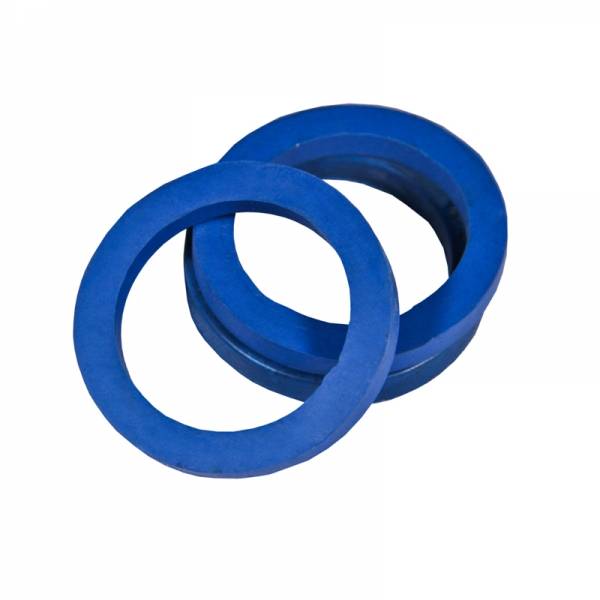

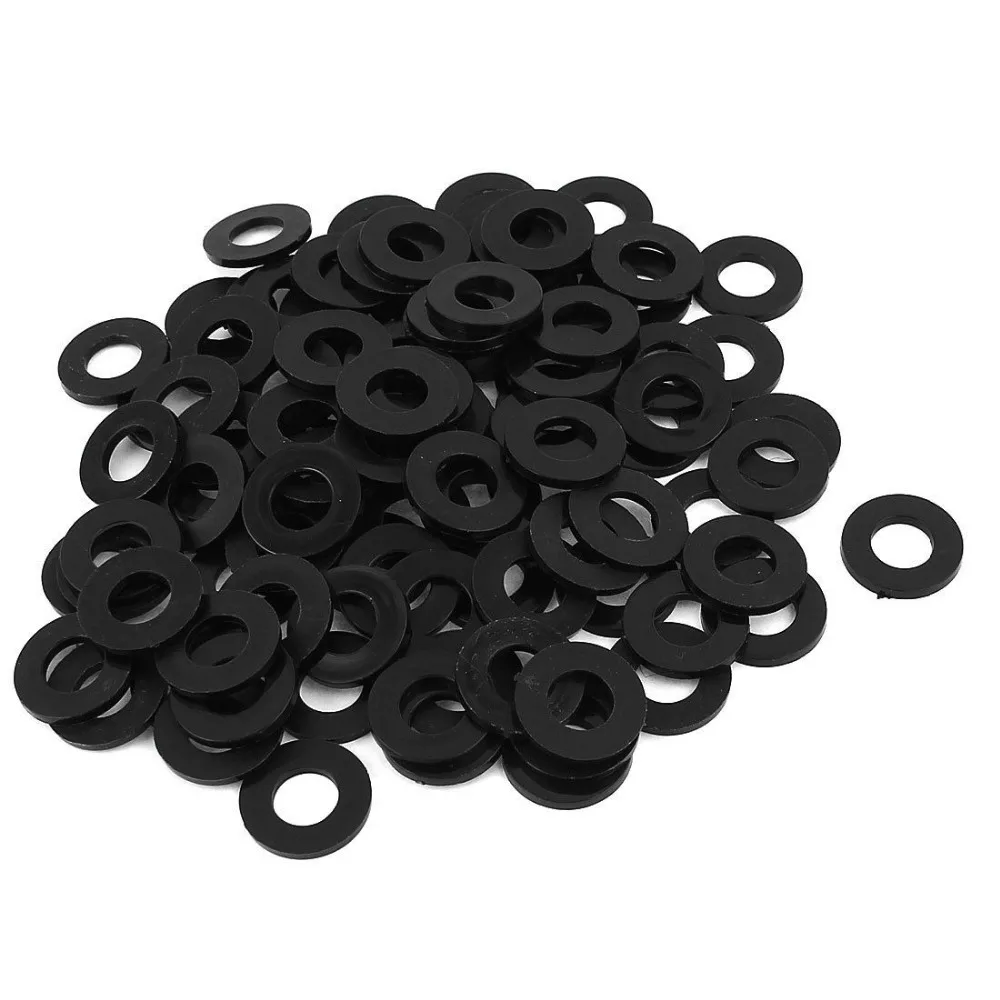

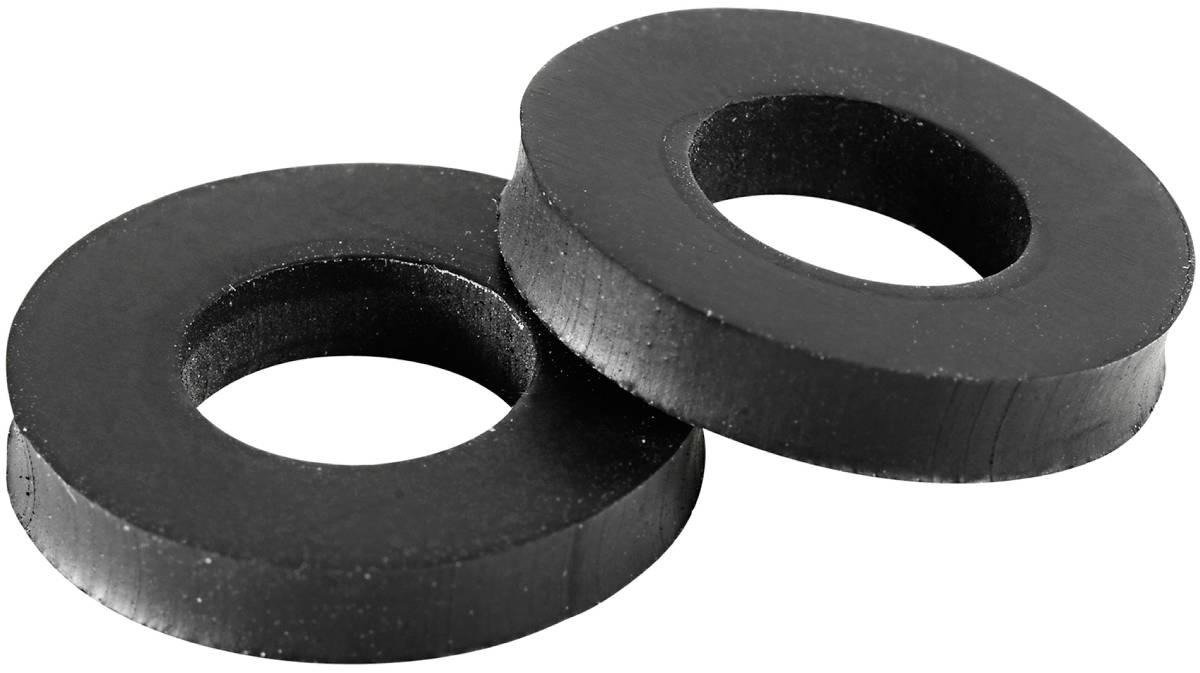

Резина

Материал используется при производстве межфланцевых прокладок. Резиновые прокладки для фланцевых соединений делятся на не­сколько типов: теплостойкая, маслобензостойкая, морозостойкая, кислотно-щелочестойкая и пище­вая. Этот материал обладает высокой эластичнос­тью, что позволяет легко достичь плотности между металлической поверхностью фланца и прокладкой, не применяя особых усилий при затяжке. Материал обладает высокой устойчивостью к различным аг­рессивным средам, а также является практически непроницаемым для газов, паров и жидкостей.

В зависимости от твердости резина подразделя­ется на мягкую, средней твердости и повышенной твердости.

В зависимости от стойкости к воздействию мас­ла и бензина маслобензостойкая резина подраз­деляется на марки А и Б.

Для фланцевых соединений систем газорас­пределения с рабочим давлением до 6 кгс/см2 (0,6 МПа) рекомендуется применять прокладки, изготовленные из листовой маслобензостойкой резины (МБ) марок А и Б (без тканевой основы) по ГОСТ 17133-83 и ГОСТ 7338-77 толщиной 3-5 мм.

Примечание. Поскольку чрезмерное сжатие ухудшает свойства резины, деформацию ее необ­ходимо ограничить 30-50 % допускаемой.

Примечание. Основным минусом некоторых неметаллических прокладок можно считать нали­чие в них асбеста, который уже запрещен во многих зарубежных странах в связи с тем, что асбест яв­ляется неэкологическим материалом и вреден для здоровья человека.

Металлические прокладки для фланцевых соединений

Металлические прокладки для фланцев обеспечивают высо­кую герметизацию в условиях высокого давлениях и температуры. Для уплотнения соединения дета­лей, оборудования установок сжиженных газов и на газопроводах всех давлений рекомендуемыми материалами для изготовления металлических прокладок являются:

• алюминий листовой отожженный по ГОСТ 13722-78, ленты из алюминия или алюми­ниевых сплавов (отожженных) по ГОСТ 13726-78, ГОСТ 21361-76, толщиной 1-4 мм;

• медь листовая мягкая марок М1, М2 по ГОСТ 495-77.

Прокладки овального и прокладки восьмиугольного сечения производятся согласно следующим нормативным документам: ОСТ 26-845-73; АТК 26-18-6-93; ГОСТ 28759.8-90.

Предназначены для уплотнения фланцевых соединений, выполненных с исполнением 7 (для прокладок овального сечения) на условное дав­ление Ру 6,3 до 16,0 МПа (от 63 до 160 кгс/см2) и температуру от -70 до 600 °С.

Прокладки могут изготавливаться из стали 08кп по ГОСТ 1577 и 10695 по ГОСТ 11036, стали 08X13 по ГОСТ 7350 или по ГОСТ 5949, из стали 08X18Н10 по ГОСТ 7350 или по ГОСТ 5949.

Согласно нормативным документам, разрешается изготовление этих прокладок и из других марок ста­ли в зависимости от требований по эксплуатации.

Линзовые прокладки предназначены для приме­нения в химической и нефтехимической отраслях для систем с повышенными требованиями к безо­пасности на фланцевые уплотнения соединений арматуры, соединительных частей и трубопрово­дов на условное давление от 2 до 100 МПа (от 20 до 1000 кгс/см2) и температурой среды от -50 до +510 °С. Производятся по ГОСТ 10493-81.

Линзовая прокладка служит уплотнительным материалом для фланцев с исполнением уплотнительной поверхности 6. Особенность этого исполнения состоит в том, что его конструкция обуславливает применение только линзовой прокладки.

Существует два вида линзовых прокладок: жес­ткие и компенсирующие. В свою очередь жесткая линза бывает исполнения 1, с буртом, либо ис­полнения 2, без бурта. Компенсирующие линзы делятся по показателям давления: линза испол­нения 1 применяется при давлении до 50 МПа (500 кгс/см2) и линза исполнения 2 при давлении от 63 до 100 МПа (от 630 до 1000 кгс/см2).

Жесткая линза может выдерживать давление до 100 МПа (1000 кгс/см2) и температуру среды от -40 до+510°С.

Примечание. Компенсирующие линзы и встав­ные кольца к ним должны изготавливаться из оди­наковых марок стали.

Примечание. Твердость основного металла прокладки (овального и восьмиугольного сечения) должна быть ниже твердости металла фланца, для того чтобы при осуществлении монтажа прокладка не повредила уплотнительную поверх­ность фланца и тем самым не нарушила герме­тичность всего соединения.

Табл.2



Пример комплектации фланцев линзовой прокладкой

Марка стали линзы

Предельные парамет­ры применения

Марка стали фланца

 Примечания

Темпера­тура, °С

Давление, Ру, кгс/см2

Сталь 20

-40. ..+200

200…320

Сталь 20

Ж1

14ХГС

-50…+200

400….630

15ГС; 14ХГС

Ж2

12Х18Н10Т 10X117Н13МЗТ

08Х18Н15МЗТ

200…320

12Х18Н10Т 10Х17Н13М2Т 10Х17Н13МЗТ 08Х17Н15МЗТ

Ж 1,2;

К1

400

15ХМ

-50. ..+400

20…400

18ХЗМВ 20Х2М ЗОХМА 22ХЗМ

50…800

-50…+510

200…500

20ХЗМВФ

Ж1при Т<+400°С;

К1 при Т > +400 °С

630… 1000

Ж2 при Т<+400°С

Зубчатые прокладки

Прокладки зубчатые металлические — производятся из нержавеющей стали для применения в уплотнении фланцев трубопроводов, цилиндров клапанов при температурах до 800 °С и давлении до 100 МПа (1000 кгс/см2).

Зубчатые прокладки применяются в системах, предназначенных для высоких давлений и темпе­ратур с горючими, токсичными и химически опас­ными средами, в связи с этим они нашли широкое применение в химической и нефтеперерабатыва­ющей промышленности, теплоэнергетике и т. п.

К преимуществам этих прокладок можно отнести:

• простой и быстрый монтаж;

• высокая химическая устойчивость рН 0-14;

• высокая устойчивость к давлению до 400 бар;

• возможность повторного использования при замене мягкого уплотняющего слоя;

• возможность изготовления перегородок, в том числе для теплообменников;

• защита от точечной коррозии на фланцах.

Прокладки для фланцевых соединений устье­вого оборудования

Этот уплотнитель фланцевый пред­ставляет собой стальные кольцевые прокладки восьмиугольного сечения и предназначены для соединения составных частей устьевого нефте­промыслового оборудования с рабочим давле­нием от 14 до 140 МПа (от 140 до 1400 кгс/см2) и условным проходом от 50 до 680 мм.

Технические требования по прокладкам этого типа описаны в ГОСТ 28919-91. Согласно этому ГОСТ прокладки должны изготавливаться толь­ко из цельных заготовок. Прокладки из стали 0, ГОСТ 380, из стали 08кп, ГОСТ 1050, из стали 20, ГОСТ 1050, и из стали 08, ГОСТ 1050, предназна­чены для некоррозионностойкого оборудования. Прокладки из стали 12Х18Н9Т, ГОСТ 5632, предна­значены для оборудования, работающего в усло­виях скважинной среды с объемным содержанием СО2иН2S до25%.

Примечание. Разность между твердостью ма­териала прокладок и фланцев или поверхности канавок фланцев, контактирующих с проклад­кой должна быть не менее 50 единиц по Бринеллю, только если в нормативно-технической доку­ментации не оговорена другая величина.

Примечание. Прокладки из нелегированных сталей должны изготав­ливаться с покрытием. Покрытие может быть кад­миевое или цинковое по ГОСТ 9.301. Предусматривается также и толщина этого покрытия, ее диапазон со­ставляет от 5 до 13 мкм.

Самое важное, на что нужно обратить свое вни­мание при покупке этих прокладок: уплотнительные поверхности прокладок не должны иметь никаких сле­дов коррозии, загрязнений, забоин, вмятин, царапин и других дефектов.

Комбинированные про­кладки

Спирально-навитые прокладки изготавливают­ся по ОСТ 26. 260.454-99 и по ГОСТ Р 52376-2005.

СНП по ОСТ26.260.454-99

Спирально-навитые прокладки изготавливают­ся согласно ОСТ 26.260.454-99 для уплот­нения фланцевых соединений «выступ-впадина» и «шип-паз» арматуры, трубопроводов, сосудов, аппаратов, насосов и аналогичного оборудова­ния химической, нефтеперерабатывающей и дру­гих отраслей промышленности. Изготавливаются из V-образного или W-образного профиля и представляют из себя чередующиеся слои метал­лической ленты и мягкого наполнителя. В качестве материала для производства прокладки на­иболее распространенными являются: паронит ТП-1, паронит ТП-1р, паронит ПК, графитовая фольга типа «Графлекс» и защитная фторопласто­вая пленка Ф-4МБ-В.

Для обеспечения надежности прокладки в ус­ловиях скачков температуры и давления, пере­пада температуры требуется упругая прокладка. Наиболее важное свойство спирально-навитой прокладки — упругость в осевом направлении, поэтому она успешно применяется на фланцевых соединениях трубопроводов, сосудов, разъемов оборудования при высоких температурах и давле­ниях и в условиях агрессивных сред.

В зависимости от исполнения фланцев, спираль­но-навитые прокладки могут иметь ограничи­тельные металлические кольца, которые являются калибром сжатия и поэтому такую прокладку не­возможно перетянуть и раздавить. Также наруж­ное кольцо защищает прокладку от выдувания.

Термостойкая прокладка для фланцевого соединения ГОСТ Р 52376-2005

Согласно с этим документом, производятся спирально-навитые термостойкие про­кладки с уплотнительным кольцом в виде нави­той спирали из V-образных чередующихся слоев нержавеющей стальной ленты и наполнителя из терморасширенного графита или с ограничитель­ным кольцом снаружи, внутри или с обеих сторон уплотнительного кольца для соединений армату­ры, соединительных частей и трубопроводов с уплотнительными поверхностями исполнений 1-5, 8,9 по ГОСТ 12815, номинальным (условным) дав­лением PN от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2), температурой рабочей среды от -253 до +600 «С, условным проходом (номинальным размером) DN от 10 до 3000 мм.

Эти прокладки производятся нескольких типов:

• без ограничительных колец;

• с внутренним ограничительным кольцом;

• с наружным ограничительным кольцом;

• с наружным и внутренним ограничительными кольцами.

Прокладки типа «Графлекс» из терморасши­ренного графита

Прокладки типа «Графлекс» производятся из терморасширенного графита по ТУ 3799-001-48948122-98. Прокладки типа «Графлекс» выпускаются в виде лент и набивок. Используются для уплотнения фланцев и соеди­нительных частей трубопроводов, а также присо­единительных фланцев арматуры, машин, прибо­ров, аппаратов и резервуаров. Производятся из графитовой фольги или на основе графитовой фольги. Такие прокладки выдерживают давление до 25 МПа (250 кгс/см2) и температуру рабочей среды от -200 до + 560 °С.

Рабочая среда: жидкость, воздух, пар, парово­дяная масса, газы с высокой проникающей спо­собностью (водород, гелий и т. п.), минеральные кислоты, органические кислоты, спирты, альдеги­ды, эфиры и другие органические продукты, хлор-неорганические и хлорорганические. «Графлекс» стоек к агрессивному воздействию этих сред. Графлекс нестоек к азотной кислоте, концентра­ции 10 %, серной кислоте, концентрации 60 %, царской водке, хромовой кислоте, соединениям, содержащим ион хрома VI валентности, раство­рам щелочных, щелочноземельных материалов, жидкому аммиаку, расплавам солей алюминия.

Фланцевая лента «Графлекс»

Используется для герметизации неподвижных разъ­емных соединений диаметром более 400 мм: фланцев трубопроводов, присоединительных фланцев арма­туры, машин, приборов, аппаратов и резервуаров, нестандартных фланцевых соединений различной формы и размеров.

Фланцевая лента «Графлекс» также используется для изготовления плоских прокладок. Прокладка набирается из нескольких слоев ленты, гофры позволяют укладывать ленту по диаметру фланца. Применяется для фланцевых соединений типа шип-паз, выступ-впадина.

Выпускается такая лента нескольких видов. Каждый вид имеется свои отличительные особенности.

• Фланцевая лента «Графлекс» гофрированная. Облада­ет повышенной гибкостью. Гофрированная структура позволяет придать ленте требуемый радиус кривизны.

• Фланцевая лента «Графлекс» с заданным радиусом кривизны. Ленту с заданным радиусом кривизны гораз­до легче укладывать в труднодоступных местах, снижа­ется риск повреждения ленты при монтаже.

• Фланцевая лента «Графлекс» плакированная фто­ропластом. Имеет верхний слой из экспандированного фторопласта, что повышает ее стойкость к агрессив­ным средам.

‘Лента фторопластовая «Графлекс» с клеевым слоем. Основным отличием этой ленты является то, что клее­вой слой, входящий в состав ленты, позволяет в корот­кие сроки формировать многослойную уплотнительную ленту благодаря надежной фиксации.

Прокладки фланцевые на стальном основании «Графлекс-ПОГФ». Прокладки применяются в химичес­кой, нефтехимической, нефтеперерабатывающей, газо­вой промышленности, тепловой и ядерной энергетике для герметизации фланцевых соединений арматуры, теплообменников, сосудов и трубопроводов при темпе­ратуре от -190 до+800 °С

• Прокладка «Графлекс-ПОГФ» на стальном зубчатом основании используется для герметизации соедини­тельных фланцев с гладкой уплотнительной поверх­ностью, а также типа «шип-паз» и «выступ-впадина».

• Прокладка «Графлекс-ПОГФ» на стальном основа­нии с буртами используется для герметизации соеди­нительных фланцев с гладкой уплотнительной поверх­ностью и типа «выступ-впадина».

Графито-фторопластовые

Появление новейшего оборудования с более вы­сокими характеристиками (высокие показатели по мощности, давлению, температуре и т. д.) обусловило повышение требований к уплотнительным деталям. Для решения проблем безопасности работы систем на таких предприятиях был разработан новый вид уплотнительного материала — графито-фторопласт. Объединение терморасширенного графита и экспандированного фторопласта обеспечивает стойкость, упругость и в тоже время пластичность, полностью исключает коррозионное воздействие на уплотнительный материал.

Этот вид прокладки фторопластовые для фланцев выдерживает широкий диапазон температур и давления, обладает жаропрочностью, устойчивостью к агрессивному воздействию рабочей среды. Прокладки смогут выдержать температуру от -60 до +260 °С, а выдерживаемое ей давление — до 25 МПа (250 кгс/см2).

На основе этого материала производятся: прокладки фторопластовые для фланцев, фланцевые ленты с фторопластовым покрытием, сальниковые кольца и сальниковая набивка с фторопластовым покрытием.

Grundfos Уплотнительные прокладки | ЭнергоПроф

Отображаются все 29 результатов

Исходная сортировкаПо популярностиПо новизнеЦены: по возрастаниюЦены: по убыванию
    Артикул Наименование Цена
    97757679Кольцевое уплотение EPDM 548×6/spare (97757679) 5’080 руб.
    97757671Кольцевое уплотнение EPDM 221.84×3,53 /spare (97757671) 2’390 руб.
    97757673Кольцевое уплотнение EPDM, O-ring EPDM 278.99×3,53 /spare (97757673) 2’590 руб.
    96797628Кольцо щелевого управления, комплект D154/D168x15 BZ (96797628) 12’450 руб.
    96810099Кольцо щелевого управления, комплект D76/D90x10 BZ (96810099) 5’976 руб.
    96102367Комплект кольцевых уплотнений KIT, O-rings B (96102367) 8’964 руб.
    96932350Комплект прокладок CM1/3/5-AVBE/V (A-vers.) (96932350) 9’064 руб.
    96932393Комплект прокладок CM10/15/25-AVBE/V (96932393) 10’956 руб.
    97775368Комплект прокладок WC1,3 (97775368) 3’386 руб.
    96416599Комплект прокладок для насоса CR(N) 32/45/64/90 (96416599) 11’952 руб.
    96932445Комплект прокладок, Gasket/seal rit CM10/15/25-AQQE/V (96932445) 14’442 руб.
    96416601Комплект резиновых уплотнений, gaskets CR(N)90 1-6, EPDM (96416601) 13’944 руб.
    96409293Комплект уплотнений BUBE 12 mm (96409293) 7’868 руб.
    96932440Комплект уплотнений CM1/3/5-AQQE/V(I-G версии) (96932440) 12’948 руб.
    96406940Комплект уплотнений для LAUP MK2 (96406940) 3’586 руб.
    96509609Комплект уплотнительных колец EPDM (96509609) 12’948 руб.
    96455091Комплект уплотнительных колец FKM CR/I/N 1s/1/3/5 (96455091) 8’566 руб.
    96102370Комплект уплотнительных колец KIT RING-O D (96102370) 8’864 руб.
    96115107Комплект уплотнительных колец для насоса SEV/SE1 (96115107) 7’470 руб.
    96076124Комплект уплотнительных колец круглого сечения SEG A (96076124) 8’068 руб.
    96076125Комплект уплотнительных колец круглого сечения SEG B/C (96076125) 12’948 руб.
    96575027Комплект, уплотнение для автоматической трубной муфты DN100, NB (96575027) 13’446 руб.
    97511825Комплект, уплотнительные кольца 221,84×3,53 EPDM (97511825) 2’988 руб.
    96547340Комплект, щелевое уплотнение для насоса CR (10шт) (96547340) 5’279 руб.
    00985164Набор уплотнений KIT, SEAL&GASKET Ch3/4 CVBE/V (00985164) 6’574 руб.
    96535924Прокладки 2 шт. NBR для насоса CRN 30-60 (96535924) 14’940 руб.
    96592036Резиновое уплотнение, Kit, Rubber seal f. guide shoe DN40 (96592036) 5’876 руб.
    98167987Уплотнение кольцевое, Kit, Kit O-ring pump head to tank (98167987) 3’486 руб.
    96810109Щелевое уплотнение D185/D199x15 BZ (96810109) 14’442 руб.

    Уплотнительные прокладки для нефте-бензоналивных вагонов цистерн.

    Уплотнительные прокладки для нефте-бензоналивных вагонов цистерн

    Перечень НТД: ТУ 2500-295-00152106-93

      Применение:
    • предназначены для уплотнения люка, нижнего сливного прибора и предохранительного клапана нефтебензоналивных вагонов-цистерн.
      Условия применения:
    • при температуре от -50°С до +130°С;
    • стойкие к нефтепродуктам (сырая нефть, бензин, дизельное топливо), паровым средам и горячей воде.

    Таблица №1. Уплотнительные прокладки

    Наименование детали Обозначение чертежа № рисунка
    Кольцо уплотнительное для сливного прибора 57.087.03.02.001 1
    Прокладка уплотнительная для люка 57.087.01.02.004 2
    Прокладка уплотнительная для дыхательного клапана 57.087.05.00.005 2
    Кольцо уплотнительное для сливного прибора 57.087.03.06.204 3
    Кольцо уплотнительное предохранительного клапана 57.087.05.03.002 3
    Прокладка уплотнительная для дыхательного клапана 57.087.05.03.002-1 3



    Таблица №2. (к рисунку 2)

    Обозначение Н, мм В, мм D, мм
    57.087.01.02.004 8 26 548
    57.087.05.00.005 3 9 86



    Таблица №3. (к рисунку 3)

    Обозначение Н, мм В1, мм В2, мм D1, мм D2, мм
    57.087.03.06.204 10 20 28 192 184
    57.087.05.03.002 5 5 8,5 54,5 51
    57.087.03.002-1 5 5 8,5 88,5 85
      Примечания:
    1. Ассортимент подлежит уточнению на момент заказа.
    2. При наличии пресс-форм возможно изготовление колец других типоразмеров, не указанных в таблице.

    метки:

    рти для подвижного состава, запчасти для цистерн, запасные части для подвижного состава, запчасти для подвижного состава, рти для ржд


    АО «НИИРП»

    Известный производитель высококачественных резинотехнических изделий

    Продукция

    Наша продукция всегда актуальна для всех отраслей промышленности

    Качество

    Залогом качества наших резинотехнических изделий является мощная испытательная база резин и готовых изделий.

    Наши преимущества:

    Вся продукция отпускается с паспортом качества.

    Изготовление в кратчайшие сроки

    Доставка до транспортных компаний

    Оплата за безналичный и наличный расчет

    Консультации специалистов


    Резиновые прокладки | Типы резиновых материалов

    Mercer Gasket & Shim производит высококачественные индивидуальные резиновые прокладки, которые можно вырезать или вырубить с помощью ЧПУ из различных резиновых материалов.

    Резиновые прокладки используются в различных отраслях промышленности. Хотя большинство резиновых прокладок похожи по функциям, они не универсальны. Конкретный резиновый материал и тип прокладки могут сильно различаться в зависимости от области применения.

    В Mercer Gasket & Shim мы предлагаем обширную линейку прокладок, чтобы гарантировать, что у нас есть решение для любого применения.На этой странице основное внимание будет уделено резиновым прокладкам, способам их изготовления, для чего они используются и как выбрать лучший материал для конкретного случая использования.

    Резиновые прокладки с высечкой и оплеткой по индивидуальному заказу

    • Резиновые прокладки с высечкой представляют собой экономичное решение для производственных серий любого размера. При этом способе изготовления штамп вырезает форму резиновой прокладки из листа резинового материала. Матрицы, используемые для создания высеченных резиновых прокладок, легко настраиваются, поэтому этот тип прокладки обычно адаптируется специально к предполагаемому варианту использования.

    • Оплеточная резка — еще один производственный метод, используемый для создания резиновых прокладок. Оперативная резка обычно выполняется с использованием автоматизированного станка с ЧПУ со стационарным ножом для вырезания прокладок из исходного материала. Оперативная резка выполняется быстро, настраивается, имеет более низкую начальную стоимость и хорошо подходит для простых конструкций, прототипов и небольших производственных партий.

    Преимущества резиновых прокладок

    Резиновые прокладки имеют преимущества во многих областях применения.Они помогают предотвратить утечки и потерю давления в бесчисленных видах технологического оборудования, трубопроводных систем, механизмов и т. Д. В Mercer Gasket наши резиновые прокладки предлагают преимущества , такие как:

    • Возможность настройки
    • Доступен в различных цветах
    • Широкий выбор материалов
    • Целевые сопротивления

    Промышленное применение

    Наши резиновые прокладки, которые обычно используются в трубопроводах и водопроводе, обеспечивают отличную эластичность и герметичность в условиях низких температур и давлений, а также в умеренных химических средах.

    Некоторые из самых популярных промышленных применений для наших резиновых прокладок включают:

    • Трубопроводы и сантехника
    • Химическая обработка
    • Нефть и газ
    • Управление водоснабжением и сточными водами

    Выбор лучшего резинового материала для прокладки

    Компания Mercer Gasket & Shim предлагает на выбор исключительный ассортимент материалов. Это позволяет нашим клиентам заказывать прокладки, отвечающие конкретным задачам их работы.Большая часть каучука, будь то натуральный или синтетический, также доступна в форме губки (пористая резина) как с открытыми, так и с закрытыми порами.

    Наша высококвалифицированная команда инженеров проведет вас через процесс выбора идеального материала резина / ПВХ для ваших уникальных прокладок:

    • Бутил — Сополимер изопрена и изобутилена, бутил представляет собой синтетический каучук с несколькими отличительными преимуществами. Бутил непроницаем для влаги и различных газов, что делает его идеальным выбором для герметичных применений.Благодаря диапазону рабочих температур от -40 ° F до 225 ° F, этот материал обладает исключительной устойчивостью к химическим веществам, истиранию и различным погодным условиям. Бутил может легко прилипать к другим резиновым материалам и обладает отличными электроизоляционными свойствами.

    • Этиленпропилендиеновый мономер (EPDM) — Этиленпропилендиеновый мономер, широко известный как EPDM, представляет собой эластомер, известный своей высокой прочностью и универсальностью. EPDM обладает отличной устойчивостью к теплу, озону, кислороду и кислородсодержащим растворителям, химическим веществам, животным и растительным маслам и суровой погоде.Стабильный при низких и высоких температурах, этот материал имеет рабочий диапазон от -40 ° F до 250 ° F и кратковременный до 275 ° F. Кроме того, EPDM может отлично противостоять полярным и паровым веществам.

    • Натуральный каучук (чистая камедь) — Натуральный каучук — это полимер, состоящий из изопрена. Этот мягкий материал обладает высокой эластичностью, что обеспечивает превосходные физические свойства, такие как устойчивость к истиранию и низким температурам. Натуральный каучук, идеально подходящий для применений, требующих кислот, органических солей и других химикатов, нетоксичен и имеет диапазон температур от -20 ° F до 170 ° F.

    • Неопрен — Неопрен — это синтетический каучук, созданный путем полимеризации хлоропренового материала. Неопрен, также называемый полихлоропреном, является огнестойким материалом, который также может противостоять воздействию масел, химикатов, кислорода и озона. Для приложений, требующих более высокой прочности на разрыв и легкости движения, доступен неопрен с тканевой вставкой; каждый вариант может работать в одном и том же диапазоне температур от -20 ° F до 170 ° F.

    • Нитрил (NBR, Buna-N) — Нитрил — сополимер бутадиена и акрилонитрила.Этот синтетический каучуковый материал устойчив к различным растворителям, гидравлическим жидкостям, животным и растительным маслам и ароматическим топливам; нитрил также может уменьшить эффекты теплового старения. Нитрил оптимально работает в диапазоне температур от -25 ° F до 170 ° F, и он доступен в классах премиум, коммерческих и FDA.

    • Бутадиен-стирольный каучук (SBR) — Бутадиен-стирольный каучук (SBR) по своим свойствам аналогичен натуральному каучуку, но более устойчив к истиранию, износу, горячей и холодной воде.SBR имеет отличную адгезию к металлам и доступен в красных вариантах исполнения с резиновыми вставками и тканевыми вставками; последний лучше справляется с перемещением, высокими сжимающими нагрузками, насыщенным паром и паром низкого давления. Каждый вариант SBR может работать в одном и том же диапазоне температур от -20 ° F до 170 ° F.

    • Силикон — Чрезвычайно мягкий и легко приспосабливаемый материал, силикон состоит из полимеризованных силоксанов. Силикон обладает превосходными эластомерными свойствами как при высоких, так и при низких температурах и устойчив к воздействию озона, кислорода, старения, ультрафиолетового (УФ) света и экстремальных погодных условий.Доступный в классе FDA, этот материал находился в широком диапазоне рабочих температур от -67 ° F до 400 ° F и с перебоями до 450 ° F.

    • Винил — Поливинилхлорид (ПВХ) — это синтетический пластиковый полимер, обычно используемый для работы с водой или окислителями. Материал ПВХ обеспечивает отличную стойкость к истиранию и погодным условиям и доступен в жестких или гибких формах для удовлетворения различных потребностей применения. Этот материал идеально подходит для температур от 20 ° F до 160 ° F.

    • Viton ® — Витон®, известный своей исключительной стойкостью к химическим веществам, представляет собой синтетический каучук на основе фторуглерода. Этот материал может оптимально работать в самых экстремальных условиях — Viton® имеет максимальную рабочую температуру от 400 ° F (непрерывно) до 500 ° F (кратковременно). Кроме того, этот материал может отталкивать кислород, озон, различные топлива и масла, растворители и гидравлические жидкости.

    Большинство каучуков, как натуральных, так и синтетических, также доступно в форме губки (пористый каучук) как с открытыми, так и с закрытыми порами.Mercer предлагает неопрен, нитрил, силикон и витон в форме губки. Губка с закрытыми порами доступна для приложений, требующих высокой сжимаемости, а с открытыми порами — для амортизации, где герметизация не является проблемой.

    Качественные резиновые прокладки на заказ от Mercer Gasket & Shim

    Используя материалы, полученные от отечественных производителей резины, Mercer Gasket & Shim хранит большое количество резиновых материалов на складе и может предоставить нестандартные конструкции и формы различных марок, толщины и твердости для удовлетворения ваших конкретных потребностей.

    Наша команда стремится помочь клиентам найти идеальные решения для решения уникальных проблем в их приложениях. Если вы хотите узнать больше о наших возможностях, свяжитесь с нами сегодня или запросите ценовое предложение.

    Для получения дополнительной информации загрузите наш информационный листок резиновых прокладок и ознакомьтесь с нашим руководством по материалам, чтобы узнать, какие резиновые прокладки могут быть лучше всего для вас.



    Магазин Гарлок в магазине прокладок

    FeaturedName AscendingName DescendingДата по возрастаниюДата по убываниюЦена по возрастаниюЦена по убываниюЛучшие продажи

    $ 0.55

    Уплотняющий материал из сжатого волокна BLUE-GARD Style 3000 изготовлен из арамидных волокон со связующим NBR. Эта прокладка обеспечивает улучшенное сохранение крутящего момента и значительно снижает уровень выбросов. Это также …

    $ 0,55

    Уплотняющий материал Garlock BLUE-GARD Style 3200 обеспечивает как отличную герметичность, так и улучшенное сохранение крутящего момента. Garlock BLUE-GARD 3200 доступен в различных спецификациях и соответствует MIL-DTL-24696C Type 2 …

    .

    $ 0.63

    Уплотняющий материал Garlock BLUE-GARD Style 3400 представляет собой сжатую безасбестовую прокладку, изготовленную из арамидных волокон со связующим SBR. Обладая превосходной герметичностью, он может значительно снизить уровень выбросов и …

    $ 0.00

    ПОЖАЛУЙСТА, ПОЗВОНИТЕ (800) 530-9051 ДЛЯ ЦЕНЫ Листовой материал Garlock GYLON Style 3510 представляет собой высокоэффективный уплотнительный материал из ПТФЭ, наполненный сульфатом бария. Прокладка GYLON 3510 PTFE предназначена для использования …

    131,33 $

    Garlock Style 9938 — это лист каучука из фторэластомера (FKM) общего качества, который был разработан для удовлетворения ваших общих потребностей в химической, нефтегазовой и других отраслях промышленности…

    $ 0,00

    ПОЗВОНИТЕ ПО телефону (800) 530-9051 ДЛЯ ЦЕНЫ Уплотняющий материал Garlock GYLON Style 3510 представляет собой высококачественный уплотнительный материал из ПТФЭ, наполненный сульфатом бария. Прокладка GYLON 3510 PTFE предназначена для использования …

    $ 0.00

    ПОЖАЛУЙСТА, ПОЗВОНИТЕ (800) 530-9051 ДЛЯ ЦЕНЫ Уплотнительный материал Garlock GYLON Style 3504 изготовлен из ПТФЭ с алюмосиликатными микросферами. Он разработан для использования во многих кислотах, некоторых щелочах, углеводородах, …

    $ 0.00

    ЗВОНИТЕ (800) 530-9051 ДЛЯ ЦЕНЫ Листовой материал Garlock GYLON Style 3504 изготовлен из ПТФЭ с алюмосиликатными микросферами. Он разработан для использования во многих кислотах, некоторых щелочах, углеводородах, …

    $ 12.90

    Спирально-навитые прокладки Garlock FLEXSEAL RW разработаны для фланцев ASME с металлической обмоткой, наполнителем и центрирующим кольцом. Style RW предлагает отличные характеристики общего назначения для выпуклой поверхности …

    твердых резиновых материалов | Поставка прокладок

    Gasket Supply имеет запасы и поставляет различные резиновые материалы от ведущих производителей для производства гибких уплотнений, прокладок и изготовления других изделий и деталей на заказ.Эластомеры легко формуются производителями и по своей природе обладают многими хорошими механическими свойствами, включая эластичность, сопротивление разрыву и сопротивление истиранию.

    Gasket Supply может заказать листы или рулоны резинового материала. Некоторые из наших самых популярных резиновых материалов — неопрен, нитрил, силикон и витон. Или поработайте с нами, чтобы вырезать прокладки стандартного размера или нестандартные для ваших проектов.

    НЕОПРЕН

    Неопреновый каучук хорошо известен своими маслостойкими свойствами, поэтому он лучше всего подходит для применений, требующих хорошей устойчивости к маслам и растворителям на нефтяной основе.Неопреновый каучук обладает отличной стойкостью к разбавленным кислотам, имеет хорошую устойчивость к атмосферным воздействиям и озону, а также хорошую устойчивость при высоких и низких температурах.

    ПОДРОБНЕЕ >>

    НИТРИЛ

    Gasket Supply использует нитриловый каучук высшего качества, который обеспечивает наилучшую стойкость к нефтепродуктам и топливам. Нитрил обладает хорошей стойкостью к истиранию и пределом прочности на разрыв.

    ПОДРОБНЕЕ >>

    СИЛИКОН

    Силиконовый каучук лучше всего подходит для работы в экстремальных условиях и температурах.Обычно он может выдерживать температуры от -150 ° F до 480 ° F. Силикон является водоотталкивающим и обладает хорошей устойчивостью к ультрафиолету и озону, грибком, низкой остаточной деформацией при сжатии, прочностью на разрыв, удлинением и изоляцией от электричества, что делает его одним из самых популярных и универсальных каучуков для многих отраслей промышленности.

    ПОДРОБНЕЕ >>

    ВИТОН

    Viton — это фторэластомерный полимер, устойчивый к воздействию топлива при экстремальных температурах. Он был введен в аэрокосмическую промышленность в 1957 году и вскоре распространился на другие отрасли, такие как автомобилестроение, бытовая техника, химическая промышленность и гидроэнергетика.Витон имеет высокий список устойчивости, включая масло, тепло, многие концентрированные кислоты, растворитель, грибок, плесень, УФ-лучи, погодные условия и атмосферное окисление.

    ПОДРОБНЕЕ >>

    EPDM

    Каучук

    EPDM известен своей исключительной стойкостью к элементарному воздействию озона, солнца и кислорода. Кроме того, EPDM обладает высокой устойчивостью к кислотам, щелочам и кетонам, а также к нагреванию и старению. EPDM часто используется в электроизоляции из-за его высокого сопротивления.

    ПОДРОБНЕЕ >>

    В чем разница между прокладкой и уплотнением?

    Прокладки, Специальная резина

    Распространенное заблуждение, что прокладки и уплотнения — это одно и то же.

    Хотя это правда, что они выполняют аналогичные функции по предотвращению утечек, прокладки и уплотнения имеют разные применения.Вообще говоря, прокладки служат статическим уплотнением между плоскими поверхностями, такими как соединения, в то время как уплотнения используются в более динамичных средах между активными компонентами, такими как вращающиеся валы, насосы и двигатели.

    Услуги по производству прокладок и уплотнений

    Что такое прокладка?

    Прокладка — это кольцо или лист, состоящий из гибкого материала, используемого в статических приложениях для уплотнения стыков, фланцев и других сопрягаемых поверхностей для предотвращения утечки.

    В зависимости от материала и области применения прокладки могут изготавливаться с использованием самых разных производственных технологий, в том числе:

    Как прокладки, так и уплотнения можно найти практически во всех областях применения и отраслях промышленности, включая нефтегазовую, производственную и промышленную сферы, целлюлозно-бумажное производство и сельскохозяйственное оборудование.

    Изношенные или сломанные прокладки легко заменить. Обычно рекомендуется менять прокладки каждый раз при разборке и сборке оборудования.

    Что такое печать?

    Уплотнения — это более широкая категория, в которую входят уплотнительные кольца, уплотнения штока клапана, поворотные уплотнения и механические уплотнения. В отличие от прокладок, которые обычно используются для статических приложений, уплотнения используются в более активных средах в двигателях, двигателях, насосах и вращающихся валах. Уплотнения обычно бывают плоскими и круглыми, с наклонным внутренним резиновым кольцом, окруженным металлическим внешним кольцом.Наклон внутреннего слоя уплотнения помогает предотвратить утечку в динамических приложениях. Уплотнения обычно используются для предотвращения утечек между двумя движущимися частями, а также для предотвращения проникновения частиц и загрязнений в систему.

    Процесс замены сломанного или поврежденного уплотнения может быть очень сложным. Не только уплотнение, но и весь узел может потребоваться разобрать, чтобы получить доступ к уплотнению и обеспечить замену.

    Прокладки и уплотнительные материалы

    Уплотнения и прокладки могут изготавливаться из самых разных материалов в зависимости от области применения, в которой они будут использоваться.Общие материалы, используемые для изготовления прокладок и уплотнений, включают:

    • Буна «N» (нитрил)
    • CSR (Hypalon®)
    • EPDM
    • Фторсиликон
    • Фторэластомер (FKM)
    • Натуральный каучук (полиизопрен)
    • Неопрен
    • Полиуретан
    • Силикон
    • Синтетический полиизопрен
    • Термопластичный каучук (TPR)
    • Viton®

    Все материалы Aero Rubber могут быть составлены и адаптированы к потребностям вашего конкретного применения.

    Ознакомьтесь с руководством по выбору эластомеров Aero Rubber

    Решения для качественного уплотнения из Aero Rubber

    В Aero Rubber мы гордимся тем, что поставляем резиновые прокладки и уплотнения высочайшего качества в отрасли. Мы производим ваши прокладки и уплотнения, отвечающие даже самым подробным спецификациям. Независимо от того, нужна ли вам простая прокладка или сложное уплотнение, наши знающие и опытные инженеры и специалисты помогут вам найти лучший уплотнительный материал и конструкцию для ваших нужд.

    Свяжитесь с нами сегодня!
    Узнайте, как наши уплотнители могут улучшить ваш следующий проект.

    Типы прокладок в нефтегазовой отрасли, объяснение

    Что такое прокладка?

    Прокладка предназначена для образования механического уплотнения, заполняющего пространство между двумя или более сопрягаемыми поверхностями. Его цель — предотвратить утечку из или внутрь соединенных объектов во время сжатия.

    Прокладки

    допускают неидеальное сопряжение поверхностей деталей машин.Они могут заполнять неровности и увеличивать вероятность герметичности, особенно в приложениях с высоким давлением и фланцах с большим диапазоном перепада температур (циклические фланцы).

    Существует множество различных типов прокладок, используемых в нефтегазовой (нефтехимической) промышленности и другой тяжелой промышленности. Они включают как стандартные трубные фланцы ANSI / ASME (например, фланцы ASME B16.5), так и прокладки, используемые в теплообменниках.

    Чему Nachos может научить вас о правильной сборке прокладки

    Большинство людей не знают, что напряжение прокладки — это то, о чем мы больше всего заботимся! Не нагрузка на болт.

    Мы используем эту аналогию при обучении людей: «Какова цель чипа в фишках и queso? Это машина, которая доводит queso до рта «.

    Это предназначение болта: быть автомобилем, позволяющим получить правильное напряжение прокладки.

    Какие типы прокладок чаще всего используются в нефти и газе?

    Вот 8 типов прокладок, которые вы встретите чаще всего:

    1. Прокладка конверта (прокладки с двойной рубашкой)

    Прокладки

    Envelope Gaskets могут быть либо прокладками с двойной рубашкой, либо они могут иметь PTFE (некоторые называют его тефлоном, но это название торговой марки) на внешней стороне металлического сердечника из нержавеющей стали.Однако они не имеют большого сжатия или восстановления и не выдерживают радиального сдвига (проскальзывания фланцев на прокладке во время высокотемпературных колебаний).

    2. Плоские металлические прокладки

    Источник: Shutterstock

    Эти прокладки обычно имеют сердечник из нержавеющей стали без какого-либо присадочного материала и используются в приложениях с низкой критичностью. У них также нет большой сжимаемости или восстановления.

    3. Прокладки из листового неасбестового материала

    Листовой материал, не содержащий асбеста, обычно встречается с полнолицевыми фланцами и обладает эластомерными свойствами, хотя в некоторых случаях это могут быть просто графитовые прокладки.Можно использовать листовые прокладки с высокой химической стойкостью, такие как прокладки из PTFE / ePTFE, которые обладают большой сжимаемостью и небольшим восстановлением, если вы не перенапрягаете их.

    Обычно эти прокладки используются при низком давлении и низкой температуре, но их также можно вставлять во фланцы, где требуется химическая стойкость. Большинство производителей прокладок имеют в наличии широкий ассортимент эластомерных, неэластомерных, PTFE / ePTFE, графитовых прокладок и прессованных листовых материалов как в листах, так и в рулонах.

    4.Кольцевое соединение

    Источник: Shutterstock.

    Прокладки кольцевого типа также называются прокладками RTJ, кольцевыми прокладками или прокладками для кольцевых соединений. Они бывают овальной или восьмиугольной формы, которые могут использоваться в приложениях API 6A.

    Прокладки

    RTJ традиционно использовались при высоких давлениях и температурах, поскольку эластомеры листового материала не выдерживают этих типов применений. Но сегодня прокладки RTJ постепенно отказываются от использования при высоких давлениях и температурах, поскольку спирально-навитые прокладки с внутренними кольцами теперь являются предпочтительными прокладками.

    Однако, если вы используете уплотнительные прокладки кольцевого типа, имейте в виду, что они обычно изготавливаются из мягкого прокладочного материала из нержавеющей стали и должны заменяться после каждого использования из-за пластической деформации, наблюдаемой во фланце. Если вы не замените его, вы поставите под угрозу герметичность прокладки.

    5. Прокладка Kammprofile

    Предоставлено Salmarcon.

    Вы также увидите Kammprofile, написанное как «прокладка camprofile», и их иногда называют металлическими прокладками с канавками. Эти типы прокладок обычно используются в теплообменниках в нефтегазовой промышленности.

    Они намного надежнее прокладок с рубашкой (прокладки с двойной рубашкой). Прокладки Kammprofile обычно изготавливаются из металлического сердечника из нержавеющей стали с гибким графитовым наполнителем.

    Площадь (также известное как поперечное сечение) прокладки можно легко изменить для достижения хорошего напряжения прокладки при выдерживании высокой нагрузки на болт. Прокладки Kammprofile также отлично подходят для радиального сдвига, который наблюдается, когда фланцы скользят друг по другу (на самом деле гибкий графитовый наполнитель) во время расширения и сжатия фланца (из-за температуры).

    Этот материал прокладки представляет собой твердую металлическую прокладку, а металлический сердечник может быть изготовлен из нержавеющей стали или других экзотических материалов, чтобы его можно было использовать во фланцах для высокого давления и высоких температур.

    6. Спирально-навитые прокладки с внутренним кольцом

    Источник: Shutterstock

    Эти типы прокладок являются лучшими металлическими прокладками для всех номинальных давлений фланцев труб, особенно фланцев ASME B16.5.

    Я бы сказал, что они также отлично подходят для теплообменников из-за их допусков на герметичность с дефектами фланцев, а также потому, что они могут быть изготовлены для применения в условиях высокого давления и высоких температур.

    Эти спирально-навитые прокладки имеют внутреннее кольцо из нержавеющей стали, внешнее кольцо из углеродистой стали, а металлический сердечник изготовлен из обмоток из нержавеющей стали. Наполнитель обычно представляет собой гибкий графит, но вы также можете использовать эластомерный наполнитель, такой как ПТФЭ, если требуется химическая стойкость.

    Спирально-навитые прокладки также более гибкие, чем прокладки Kammprofile, поэтому они, как правило, обладают большей сжимаемостью и восстановлением, но их труднее разместить во фланце при больших диаметрах, поэтому рекомендуется перейти на прокладки Kammprofile.

    7. Спирально-навитые прокладки БЕЗ внутреннего кольца

    Прокладки этих типов не следует использовать в типичных трубных фланцах и, особенно, во фланцах для труб высокого давления (например, 600 фунтов или больше).

    Причина: спирально-навитые прокладки без внутренних колец могут деформироваться при высоких нагрузках на прокладку, например, то, что вы увидите, когда много места для болта и мало места для прокладки.

    Бывают случаи, когда спирально-навитую прокладку без внутреннего кольца из нержавеющей стали или внешнего кольца из углеродистой стали можно использовать для фланцев с пазами, таких как фланцы с наружной / внутренней резьбой, но мы обычно видим, что они сжимаются достаточно, чтобы не допустить восстановления.

    8. Гофрированные металлические прокладки

    Предоставлено Гарлоком.

    Эти типы прокладок могут изготавливаться с поперечным сечением минимум 0,5 ″ и использоваться для изменения площади прокладки. Они лучше, чем прокладки с металлической рубашкой для теплообменников, но не должны использоваться в стандартных прокладках фланцев трубопроводов.

    Как определить прокладку: таблица с цветовой кодировкой

    Большинство прокладок фланцев трубопроводов в нефтегазовой промышленности сегодня представляют собой спирально-навитые прокладки из нержавеющей стали для металлического сердечника с наполнителем из ПТФЭ или графита.ASME B16.20 предлагает таблицу цветовой кодировки, которая является частью стандарта для целей проверки.

    Цветное покрытие внешнего кольца (обычно из углеродистой стали) наносится с внешней стороны кольца, чтобы инспектор мог определить материал обмотки.

    Обычно нержавеющая сталь 316 используется в качестве стандарта в нефтехимической промышленности, так как она лучше подходит для высокотемпературных применений. Хотя можно использовать нержавеющую сталь 304, большинство конечных пользователей в нефтехимической промышленности ошибаются в пользу нержавеющей стали 316, которая имеет зеленый цвет на внешнем кольце из углеродистой стали.

    Наиболее распространенным наполнителем является гибкий графит, на что указывает серая полоса на зеленом внешнем кольце.

    В приведенной выше таблице цветов ASME B16.20 указано, из чего сделаны прокладки. ПРИМЕЧАНИЕ: нет маркировки для прокладок, не имеющих внутреннего кольца из нержавеющей стали, поэтому разумно, чтобы ВСЕ спирально-навитые прокладки имели внутреннее кольцо.

    СВЯЗАННЫЕ:

    Глубокое погружение в спирально-навитые прокладки

    Шпильки с покрытием из ПТФЭ: работают ли они?

    Как предотвратить раздражение

    Присоединяйтесь к лидерам отрасли!

    Подпишитесь на Hex Technology сегодня, и мы БЕСПЛАТНО подарим вам курсы по болтовым соединениям на сумму 700 долларов США.Здесь начинается ваш путь к более безопасному, надежному и прибыльному сайту.

    Прокладки — обзор | Темы ScienceDirect

    1.3.5 Прокладка

    Прокладки — одна из дополнительных частей конструкции MEA, которая влияет на долговечность топливного элемента. Они способствуют удержанию реагирующих газов внутри MEA, обеспечивая герметизацию вокруг топливного элемента. Три материала из эластомеров часто используются в производстве прокладок: фторэластомеры, силиконовые каучуки и эластомеры на углеводородной основе.Прокладки и уплотнительные материалы должны быть устойчивыми к различным условиям эксплуатации и нагрузки топливного элемента PEM. Механическое разрушение материала прокладки приводит ко многим возникающим негативным факторам, таким как утечка реагентов, короткое замыкание, потеря напряжения, слабая механическая целостность, снижение давления сжатия и, в конечном итоге, ухудшение характеристик топливного элемента. Подходящий прокладочный материал должен иметь большую непроницаемость для надлежащего уплотнения. Кроме того, частицы, которые могут оторваться от материала прокладки в результате дрейфа, не должны оказывать токсического воздействия на платиновый катализатор [62].Толщина прокладки тоже должна быть на определенном уровне. Очень толстая прокладка увеличивает контактное сопротивление между GDL и биполярными пластинами и снижает электрическую проводимость, в то время как очень тонкая прокладка не обеспечивает газового уплотнения, необходимого для топливного элемента [63].

    Chang et al. [64] подвергали силиконовые каучуки разной твердости в качестве уплотнительного материала испытаниям на старение в условиях сухого и влажного воздуха при разных температурах. Условия старения кремниевых каучуков были исследованы путем оценки изменений механических свойств и морфологии поверхности.Следовательно, повышенная влажность воздуха ускорила процесс старения. Было обнаружено, что подходящие значения температуры для прокладочного материала из силиконовой резины ниже 80 ° C. В другом исследовании пять эластомерных прокладочных материалов, включая сополимерную смолу, жидкий силиконовый каучук, фторсиликоновый каучук, этиленпропилендиеновый мономерный каучук и фторэластомерный сополимер, были оценены в течение 63 недель в коррозионной среде смоделированного топливного элемента PEM с точки зрения химического разложения.В результате процесса травления наблюдались образование трещин на поверхности, обесцвечивание, потеря веса и выщелачивание некоторых атомов, таких как Si, Ca и Mg, в их содержимом. Был сделан вывод, что фторсиликоновый каучук является наиболее прочным материалом в тяжелых условиях в топливных элементах PEM [65].

    Прокладки — Namura

    Качественные материалы Q

    означают увеличенный срок службы и постоянную производительность. О прокладках, как о критически важном аспекте любого ремонта, часто не думают. Однако правильные материалы могут иметь решающее значение.

    Мы думаем обо всем, так что вам не нужно. Наши прокладки изготавливаются из материалов, специально подобранных для каждого конкретного случая применения. Вы можете быть уверены, что прокладки Namura справятся с поставленной задачей — от комплектов высшего качества до полных комплектов для полного демонтажа.

    Прокладки Namura производятся в соответствии со спецификациями оригинального оборудования, что означает отсутствие проблем с подгонкой или установкой. Наши материалы специально отбираются с учетом их устойчивости к температуре, маслу, топливу и охлаждающей жидкости, а также проходят испытания в соответствии со стандартами ASTM.Каждая конструкция оценивается по строгим стандартам контроля качества, чтобы гарантировать, что каждый комплект соответствует характеристикам оригинального оборудования или превышает их. Прокладки сцепления доступны для определенных применений.

    AF Материал прокладки

    Состоит из неасбестовых материалов, связанных нитрилбутадиеном, целлюлозных волокон; они обычно используются в крышках сцепления, масляных насосах и охлаждающих жидкостях. Компоненты сохраняют свою прочность на разрыв и крутящий момент в условиях эксплуатации более 300 ° F.

    Сталь и прокладки из многослойной стали

    Никакая другая прокладка не имеет более важного значения, чем прокладка головки.Уплотнение между вашим цилиндром и головкой цилиндра подвергается большему нагреву и экстремальному давлению, чем где-либо еще в вашем двигателе. Чтобы соответствовать этим экстремальным условиям, мы предлагаем одни из самых современных прокладок головки блока цилиндров на рынке. Изготовленные из нескольких слоев нержавеющей стали для защиты от коррозии и эрозионных химикатов, которые обычно встречаются в вашем двигателе, наши прокладки MLS покрыты / тиснены резиной на основе фторэластомера для плотного уплотнения металлических сопрягаемых поверхностей.Таким образом они могут противостоять поперечным силам, создаваемым двумя поверхностями (головкой блока цилиндров и цилиндром). Это покрытие также улучшает связь между материалом прокладки и несовершенными поверхностями, которые обычно встречаются при ремонте двигателя.

    Уплотнения и уплотнительные кольца

    NBR, фторвитон и силикон выбираются для каждого применения на основе следующих характеристик: термостойкость, стойкость к истиранию, химическая стойкость и их анилиновая точка.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
