Прокладки резиновые для фланцев
Прокладка для трубопровода — это деталь в виде кольца или диска, имеющая центральное отверстие. Прокладки для трубопроводов подкладываются между соединяющимися между собой деталями и служат для повышения герметизации соединения. Наша компания поставляет прокладки, которые используются во фланцевых соединениях (фланцевые прокладки). Прокладки фланцевые могут быть изготовлены как по российским стандартам, таким как ГОСТ или ОСТ, так и по чертежам и эскизам заказчика (прокладки по чертежам). На сегодняшний день прокладки изготавливаются с различной геометрией, но среди всех типов и видов прокладок наиболее часто употребляемые прокладки – это прокладки, которые используются во фланцевых соединениях.
Наиболее распространенные по форме являются плоские прокладки, которые по ГОСТ 15180, изготавливаются из паранита, резины, картона, фторопласта-4 и композиционных материалов на их основе.
В зависимости от типа уплотнительных поверхностей фланцев исполнение прокладок принимается в соответствии с данными таблицы 1:
Таблица 1
| Исполнения уплотнительных поверхностей фланцев по ГОСТ 12815* | 1 | 2;3 | 4;5 | 8;9 | 1;5 |
| Исполнения прокладок по ГОСТ 15180 | А | Б | В | Г | Д |
Исполнение фланцев
Исполнение 1 (квадратный фланец) | Исполнение 2 фланца с выступом | Исполнение 3 фланца с впадиной |
Исполнение 6 фланца под линзовую прокладку | Исполнение 4 фланца с шипом | Исполнение 5 фланца с пазом |
Исполнение 7 фланца под прокладку овального сечения | Исполнение 8 | Исполнение 9 |

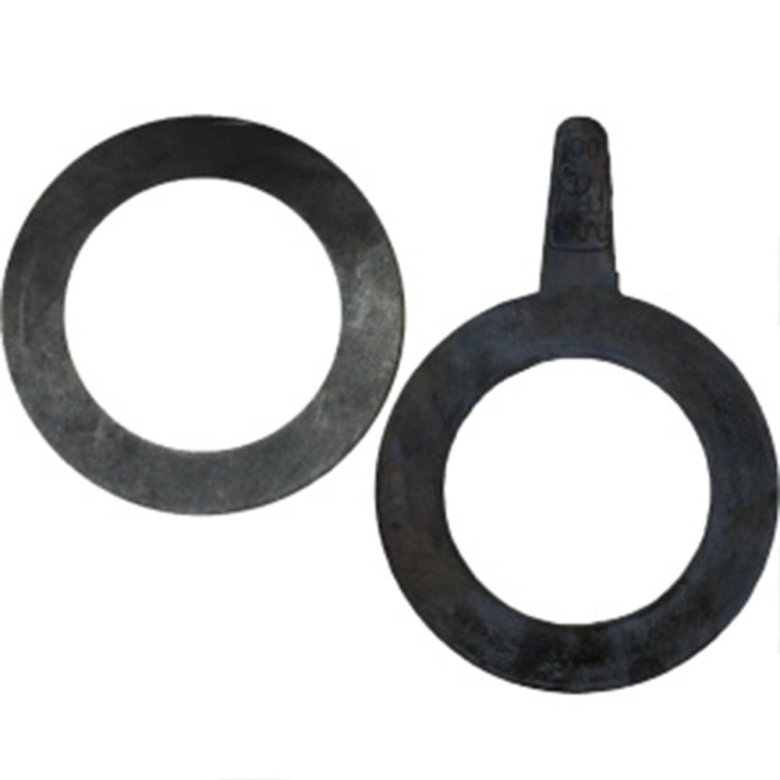

Размеры прокладок из резины листовой
Исполнения Д
| Проход условный Dy | Давление условное Рy, МПа (кгс/см2) | Наружный диаметр прокладки D | Внутренний диаметр прокладки d | Толщина s | Масса, 1000 шт. , кг, не более |
|---|---|---|---|---|---|
| 25 | 1,0-20,0 (10-200) | 58 | 48 | 4 | 5,75 |
| 32 | 1,0-20,0 (10-200) | 66 | 56 | 6,62 | |
| 40 | 0,1-0,63 (1-6,3) | 70 | 60 | 7,06 | |
| 1,0-20,0 (10-200) | 76 | 66 | 7,70 | ||
| 50 | 0,1-0,63 (1-6,3) | 81 | 71 | 8,25 | |
| 1,0-20,0 (10-200) | 88 | 78 | 9,01 | ||
| 65 | 0,1-0,63 (1-6,3) | 101 | 91 | 10,40 | |
| 1,0-20,0 (10-200) | 110 | 100 | 11,00 | ||
| 80 | 0,1-0,63 (1-6,3) | 116 | 106 | 12,05 | |
| 1,0-20,0 (10-200) | 121 | 111 | 12,6 | ||
| 100 | 0,1-0,63 (1-6,3) | 138 | 124 | 19,90 | |
| 1,0-20,0 (10-200) | 150 | 136 | 21,70 | ||
| 125 | 0,1-0,63 (1-6,3) | 167 | 153 | 24,32 | |
| 1,0-20,0 (10-200) | 176 | 162 | 25,70 | ||
| 150 | 0,1-0,63 (1-6,3) | 192 | 178 | 28,12 | |
| 1,0-20,0 (10-200) | 204 | 190 | 30,00 | ||
| (175) | 0,1-0,63 (1-6,3) | 224 | 210 | 32,99 | |
| 1,0-20,0 (10-200) | 234 | 220 | 34,50 | ||
| 200 | 0,1-0,63 (1-6,3) | 250 | 236 | 36,94 | |
| 1,0-20,0 (10-200) | 260 | 246 | 38,50 | ||
| (265) | 0,1-0,63 (1-6,3) | 277 | 263 | 41,04 | |
| 1,0-20,0 (10-200) | 287 | 273 | 42,60 | ||
| 250 | 0,1-0,63 (1-6,3) | 304 | 290 | 45,16 | |
| 1,0-20,0 (10-200) | 313 | 299 | 46,50 | ||
| 300 | 0,1-0,63 (1-6,3) | 357 | 345 | 6 | 68,60 |
| 1,0-16,0 (10-160) | 364 | 352 | 70,00 | ||
| 350 | 0,1-0,63 (1-6,3) | 407 | 395 | 78,40 | |
| 1,0-10,0 (10-100) | 422 | 406 | 107,90 | ||
| 400 | 0,1-0,63 (1-6,3) | 457 | 445 | 88,2 | |
| 1,0-10,0 (10-100) | 474 | 458 | 121,4 | ||
| (450) | 0,1-0,63 (1-6,3) | 510 | 498 | 98,5 | |
| 1,0-4,0 (10-40) | 524 | 508 | 134,5 | ||
| 500 | 0,1-0,63 (1-6,3) | 562 | 550 | 108,7 | |
| 1,0-6,3 (10-63) | 576 | 560 | 148,0 | ||
| 600 | 0,1-0,63 (1-6,3) | 662 | 644 | 7 | 223,34 |
| 1,0-6,3 (10-63) | 678 | 660 | 228,8 | ||
| 700 | 0,1-0,63 (1-6,3) | 764 | 746 | 258,2 | |
| 1,0-4,0 (10-40) | 778 | 760 | 263,0 | ||
| 800 | 0,1-0,63 (1-6,3) | 868 | 850 | 293,8 | |
| 1,0-4,0 (10-40) | 860 | 297,2 |
Пример условного обозначения прокладки для фланца Dy 100 мм на Ру 4,0 МПа (40 кгс/см2) из резины марки ТМКЩ, средней твердости:
- Прокладка Д-100-40-ТМКЩ-С-ГОСТ 15180-86
Соединения отдельных частей должны осуществляться «под углом внахлестку».
Прокладки уплотнительные для фланцев
+7 (495) 545-12-25 SALE@VTK-D.RU
ВНИМАНИЕ! Вы находитесь на старой версии сайта ВТК
ПЕРЕЙТИ НА НОВЫЙ САЙТ ВТК WWW.VTK-D.RU
Каталог Новости 01.01.2021 ВНИМАНИЕ! Вы находитесь на старой версии сайта ВТК подробнее… | Главная / Аксессуары для монтажа / Прокладки уплотнительные для фланцев
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Резиновые прокладки изготовлены согласно ТУ 400-09-98-99.

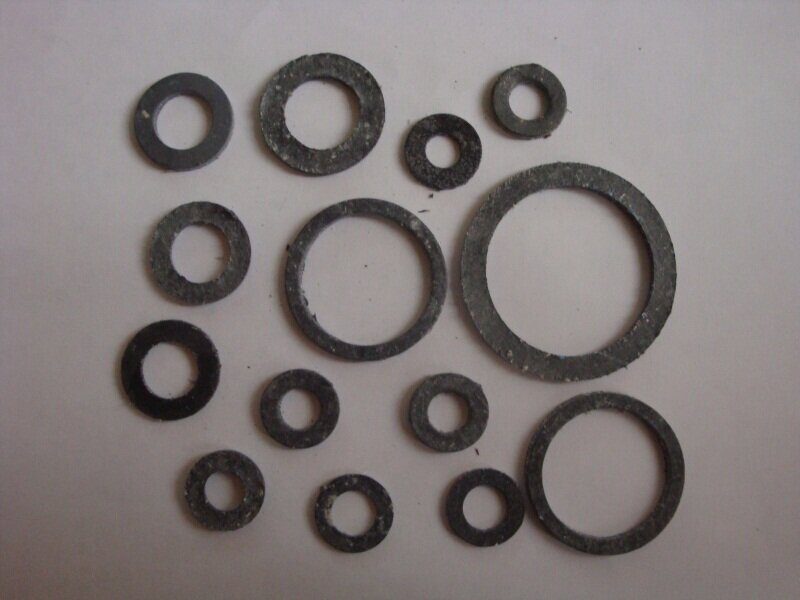

Прокладки паронитовые диаметром более 200мм. поставляются под заказ, сроки уточняйте у менеджеров ООО «ВТК»: 8 (495) 545-12-25.
© ООО Ваша Торговая Компания, 2009-2022
+7 (495) 545-12-25
пн — пт 9:00-18:00
sale@vtk-d.ru
Поддержка. Разработка сайтов в Megagroup.
Прокладки уплотнительные для фланцев
American

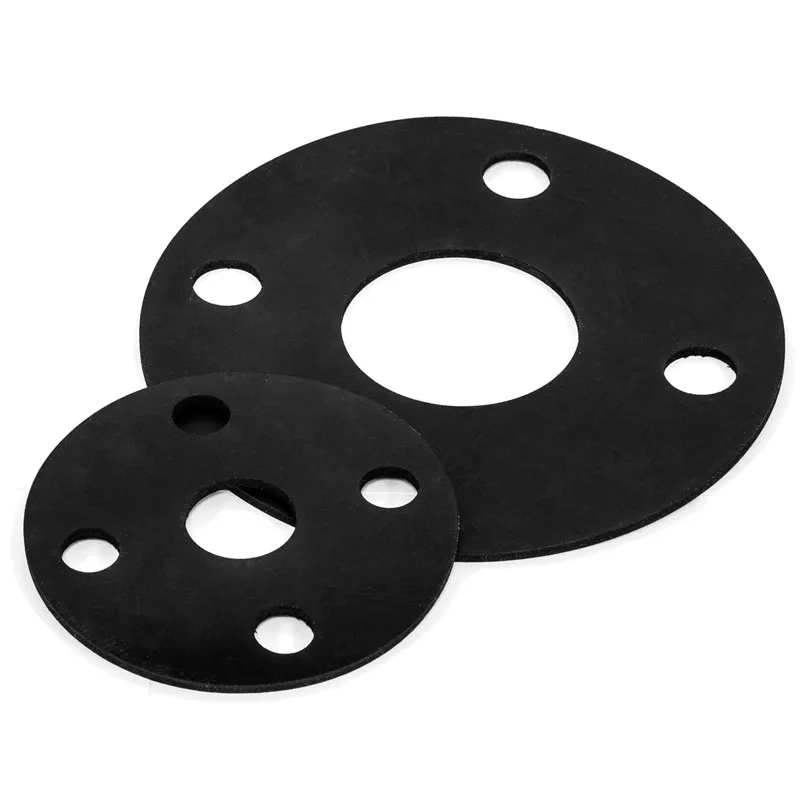

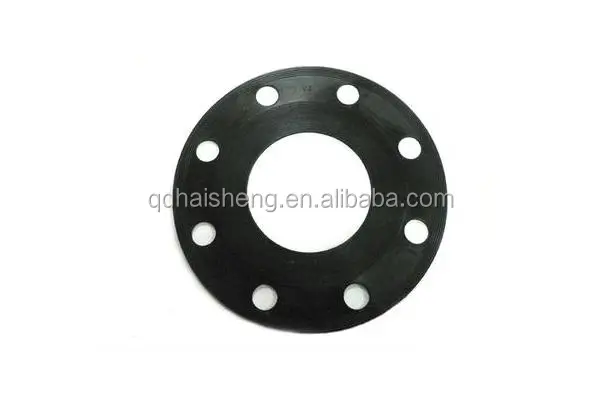

AMERICAN Фланцевые прокладки Toruseal обычно изготавливаются из высококачественной формованной черной резины SBR с требуемыми свойствами в соответствии с ANSI/AWWA C111/A21.11. Стандартные резиновые прокладки Toruseal SBR сертифицированы по стандарту ANSI/NSF 61 для контакта с питьевой водой.
Обратитесь в компанию AMERICAN за информацией или рекомендациями по прокладкам, изготовленным из специальных типов резины, для применений, связанных с температурой воздуха или жидкости выше 150°F, или для химических, углеводородных или других специальных применений, а также для установок в загрязненных почвах, где проникновение через прокладки может быть проблемой.
Прокладки Toruseal соответствуют описанию «специальных прокладок», приведенному в приложениях к AWWA C110, C111 и C115, и «специальных прокладок», приведенному в основной части AWWA C111.
В приведенной ниже таблице допустимая температура относится к транспортируемой жидкости. Смазочное масло в воздухе может отрицательно сказаться на характеристиках SBR и EPDM. SBR, нитрил и неопрен не рекомендуются для воздействия горячего воздуха в системах очистки сточных вод.
Все прокладки, изготовленные из указанных материалов, пригодны для использования с водой, содержащей обычные концентрации хлорамина.
Если желательна повышенная устойчивость к хлорамину, следует рассмотреть материалы из неопрена или фторэластомера. Проконсультируйтесь с АМЕРИКАНСКИМ.
| Общее имя или торговое наименование 1 | Химическое название | Общее использование | Максимальная рабочая температура 2 (°F) | |
|---|---|---|---|---|
| Водоснабжение и канализация | Воздух | |||
| Обычная резина | Стирол Бутадиен Сополимер (SBR) | Пресная вода, Соленая вода Санитарная канализация | 150 | 125 |
| ЭПДМ | Этилен-пропилен Диеновый мономер | Вода, сточные воды, кетоны, Разбавленные кислоты и щелочи, Растительное масло, спирты, воздух | 212 | 150 |
| Неопрен | Полихлоропрен (CR) | Пресная вода, сточные воды | 200 | 150 |
| Нитрил Буна-Н | Акрилонитрил Бутадиен (NBR) | Неароматические углеводороды, Нефтяное масло, гидравлические жидкости, Топливо, жиры, масло, смазка 4 | 150 | 125 |
| Фторэластомер Флюорель Viton® 3 | ФКМ | Ароматические углеводороды, бензин, Продукты нефтепереработки, большинство Химикаты и растворители, высокотемпературные, Воздух (наименее проницаемый из всех доступных Резиновые прокладки Fastite) | 212 | 300 |
1.
) Компания AMERICAN оставляет за собой право поставлять каучук любой торговой марки или торговой марки для указанного химического состава.
2.) Температура относится к транспортируемой жидкости. Смазочное масло в воздухе может отрицательно сказаться на характеристиках SBR и EPDM. SBR, нитрил и неопрен не рекомендуются для воздействия горячего воздуха в системах очистки сточных вод.
3.) Viton® является зарегистрированной торговой маркой DuPont Dow Elastomers.
4.) Эта резиновая прокладка является химически стойкой при использовании в непитьевой воде, но не так устойчива к проникновению в питьевую воду, как FKM.
