Прокладки овального сечения по ОСТ 26.260.461-99, АТК 26-18-6-93
Прокладки овального сечения, в зависимости от оборудования на котором их производят, могут быть изготовлены из труб, поковок, специальных штампованных заготовок или сортового проката. Такие прокладки используются во фланцевых соединениях, они вставляются между двух ответных фланцев и придают дополнительную герметизацию и прочность, поэтому прокладки овального сечения иногда еще называют фланцевыми или межфланцевыми прокладками. Прокладки овального сечения используются с фланцами, присоединительная поверхность которых изготовлена по фланцевому исполнению 7. На рисунке, приведенном ниже, вы можете посмотреть, как схематично выглядят прокладки овального сечения:

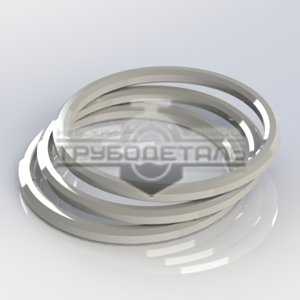

Прокладки овального сечения:
Как видно из схематичного изображения, приведенного выше, прокладки овального сечения представляют из себя овальное кольцо, имеющее центральное отверстие. Такие прокладки применяются при температуре от -270°С до + 600°С. Помимо своего основного названия,
Документы ОСТ 26.260.461-99 и АТК 26-18-6-93
полностью идентичны, АТК вышел в 1993 году, а затем, в 1999 году данный документ решили обновить и вышел документ ОСТ 26.260.461-99.Условный проход прокладок по ОСТ 26.260.461-99 и прокладок по АТК 26-18-6-93 варьируется от Ду15мм до Ду400мм. Уплотнительные свойства прокладок овального сечения с ростом давления могут улучшаться, но повторное использование прокладок – не рекомендуется т.к. во время монтажа и эксплуатации материал прокладок укрепляется, и при повторном монтаже, для того чтобы достичь надежной герметизации, потребуется более плотное затягивание фланцевого соединения, а это может повредить уплотнительную поверхность фланцев. В нижеприведенной таблице вы можете посмотреть характеристики прокладок овального сечения по ОСТ 26.260.461-99 и АТК 26-18-6-93:
| Проход условный фланца Dy | Давление условное Py, МПа | D | b | h | R | |
|---|---|---|---|---|---|---|
| 15 | 6,3; 10,0; 16,0 | 35 | 8 | 14 | 4,0 | 0,085 |
| 20 | 45 | 0,109 | ||||
| 25 | 50 | 0,121 | ||||
| 32 | 65 | 0,157 | ||||
| 40 | 75 | 0,182 | ||||
| 50 | 6,3; 10,0 | 85 | 11 | 18 | 5,5 | 0,363 |
| 16,0 | 95 | 0,406 | ||||
| 65 | 6,3; 10,0; 16,0 | 110 | 0,470 | |||
| 80 | 6,3; 10,0 | 115 | 0,491 | |||
| 16,0 | 130 | 0,551 | ||||
| 100 | 6,3; 10,0 | 145 | 0,619 | |||
| 16,0 | 145 | 0,619 | ||||
| 125 | 6,3; 10,0 | 175 | 0,747 | |||
| 16,0 | 190 | 0,811 | ||||
| 150 | 6,3; 10,0 | 205 | 0,845 | |||
| 16,0 | 13 | 20 | 6,5 | 1,13 | ||
| 200 | 6,3; 10,0 | 265 | 11 | 18 | 5,5 | |
| 16,0 | 275 | 16 | 22 | 8,0 | 2,02 | |
| 250 | 6,3; 10,0 | 320 | 11 | 18 | 5,5 | 1,37 |
| 16,0 | 330 | 22 | 8,0 | 2,42 | ||
| 300 | 6,3; 10,0 | 375 | 11 | 18 | 5,5 | 1,60 |
| 16,0 | 380 | 22 | 30 | 11 | 4,85 | |
| 350 | 6,3 | 420 | 11 | 18 | 5,5 | 1,79 |
| 10,0 | 16 | 22 | 8,0 | 3,08 | ||
| 16,0 | 22 | 30 | 11 | 5,35 | ||
| 400 | 6,3 | 480 | 11 | 18 | 5,5 | 2,05 |
| 10,0 | 16 | 22 | 8,0 | 3,52 | ||
| 16,0 | 22 | 30 | 11 | 6,12 |
Ниже приведен пример условного обозначения прокладок по ОСТ 26.260.461-99 (прокладок по АТК 26-18-6-93):
Прокладка овального сечения, для фланца Dy 300мм н Ру 6,3 МПа, из стали марки 08КП:Прокладка 1-300-6,3-08КП ОСТ 26.260.461-99
Прокладка овального сечения, для фланца Dy 400мм на Ру 10,0 МПа, из стали марки 08Х18н10т:Прокладка 1-400-10-08х18н10т АТК 26-18-6-93
Если Вам требуются остальные характеристики прокладок овального сечения, изготовленных по ОСТ 26.260.461-99 и АТК 26-18-6-93, то вы можете посмотреть их, скачав данные нормативные документы с нашего сайта.
Пользуясь вышеприведенной таблицей, вы всегда сможете точно рассчитать стоимость транспортных расходов т.к. в ней указан вес всех существующих прокладок овального сечения (колец Армко).
На все кольца Армко, поставляемые нашей компанией, выдаются паспорта качества.
Возможно изготовление
Если у вас остались вопросы, связанные с прокладками овального сечения, то Вы можете задать их менеджерам нашей компании по электронной почте [email protected] или по телефону +7 (343)361 2377
Изготавливаемая продукция: Прокладки овального сечения
www.soiuzdsk.ru
Прокладки овального сечения или Кольца Армко
Прокладки овального сечения или «кольца АРМКО» – это прокладки из стали, приваренные встык к фланцам сосудов в агрегатах высокого давления. Их конструкция представляет собой прямоугольник, ограниченный с противоположных сторон полукругами. Прокладки стальные овального сечения применяются для того, чтобы уплотнить фланцевые соединения трубопроводов и устройств многих производственных предприятий.
Ввиду маленькой площади контактирования, такие изделия обеспечивают максимально качественную герметичность крепления, поскольку искажение размера и формы прокладки приводит к заполнению мелких неровностей. При этом требуется высокоточная обработка соприкасающихся поверхностей. Отдельные разновидности прокладок овального сечения при повышении давления улучшают свои качества уплотнителя.
Среди технических плюсов таких деталей можно отметить:
- Во-первых, они обладают способностью создавать уплотнение при наличии высоких показателей давления, когда прокладки, изготовленные из других материалов, оказываются бесполезными.
- Во-вторых, по сравнению с подобными изделиями восьмиугольного сечения они не только подходят для совместного применения с фланцами, обладающими плоским дном, но и с фланцами, обладающими круглой канавкой.
Изготовление
До того, как началось массовое изготовление и введение в эксплуатацию прокладок овального сечения, в трубопроводах аналогичных параметров использовались детали из асбеста. Но во второй половине ХХ века, промышленные предприятия перестали использовать в процессе производства асбестовые материалы из-за фиброгенности и канцерогенности их волокон, которые значительно влияли на ухудшение экологической ситуации.
Современные кольца Армко изготавливаются только из металла. Для увеличения плотности монтажа между фланцами твердость металла, из которого сделаны прокладки, должна быть ниже того, из которого сделаны сами фланцы. Чтобы добиться нужной твердости материала, изделия из стали обязательно проходят стадию термообработки, то есть обжигаются. Изготовление подобных деталей происходит при соблюдении всех требований соответствующих нормативных документов.
Металл, из которого изготавливаются прокладки овального сечения по госту, должен:
- обеспечивать максимально сильное примыкание к уплотняемой поверхности;
- защищать от разрушающих воздействий окружающей среды;
- выдерживать требуемый температурный режим и давление.
Применение
Прокладки овального сечения устанавливаются в промышленном оборудовании, для которого характерно поддерживаемое давление от 6,3 до 16,0 МПа и температура от -70 до +600 ºC. Вводится металлическая прокладка в паз фланцевого диска. Затяжка крепежных деталей присоединяет овальные поверхности прокладки к стенкам паза, вследствие чего гарантируется непроницаемость монтажного крепления. В этом случае хорошая плотность примыкания наблюдается как внутри, так и снаружи кольца АРМКО.
Металлические изделия рекомендованы для использования при воздействии большого давления и температуры, когда полуметаллические или неметаллические аналогичные элементы не в состоянии поддерживать безаварийную и безвредную работу фланцевых соединений.
Заказ металлических прокладок свидетельствует об ответственном подходе компании к процессу производства с использованием трубопроводов.
www.dsnspb.ru
ОСТ 26-845-73 Фланцевые соединения арматуры и трубопроводов. Прокладки овального и восьмиугольного сечения стальные. Конструкция и размеры. Технические требования
СССР
ОТРАСЛЕВЫЕ СТАНДАРТЫ
ФЛАНЦЕВЫЕ
СОЕДИНЕНИЯ
АРМАТУРЫ И ТРУБОПРОВОДОВ
ОСТ 26-845-73
Министерство химического и
нефтяного машиностроения
Москва
ОТРАСЛЕВОЙ СТАНДАРТ
|
Фланцевые соединения арматуры и трубопроводов ПРОКЛАДКИ ОВАЛЬНОГО И ВОСЬМИУГОЛЬНОГО СЕЧЕНИЯ СТАЛЬНЫЕ Конструкция и размеры |
ОСТ 26-845-73 Взамен 0826-02-125-69 |
Приказом МИНХИММАШа
от ____ 197 __ г. № ___________ срок действия установлен
с 01.01.75
до 01.01.80
Несоблюдение стандарта преследуется по закону
Настоящий стандарт распространяется на прокладки стальные овального и восьмиугольного сечения для фланцевых соединений арматуры и трубопроводов по ОСТ 26-838-73 и ОСТ 26-842-73 на условное давление Ру 64-160 кгс/см2 (6,278-15,696 M П a ) и температуру от минус 70 до плюс 600 ° С.
Стандартам предусмотрены два типа прокладок:
тип 1 — овального сечения;
тип 2 — восьмиугольного сечения.
1.1. Размеры прокладок типа 1 должны соответствовать указанным на черт. 1 и в табл. 1.
Черт. 1
Таблица 1
Размеры в мм
|
Проход условный фланца, D у |
Давление условное Ру, кгс/см2 |
D8 |
b |
h |
R |
M асса теоретическая, кг |
Применяемость |
|
15 |
64, 100, 160 |
35 |
8 |
14 |
4,0 |
0,085 |
|
|
20 |
45 |
0,109 |
|||||
|
25 |
50 |
0,121 |
|||||
|
32 |
65 |
0,157 |
|||||
|
(40) |
75 |
0,182 |
|||||
|
50 |
64, 100 |
85 |
11 |
18 |
5,5 |
0,363 |
|
|
160 |
95 |
0,406 |
|||||
|
(65) |
64, 100, 160 |
110 |
0,470 |
||||
|
80 |
64, 100 |
115 |
0,491 |
||||
|
160 |
130 |
0,551 |
|||||
|
100 |
64, 100 |
145 |
0,619 |
||||
|
160 |
160 |
0,683 |
|||||
|
(125) |
64, 100 |
175 |
0,747 |
||||
|
160 |
190 |
0,811 |
|||||
|
150 |
64, 100 |
205 |
0,845 |
||||
|
160 |
13 |
20 |
6,5 |
1,13 |
|||
|
200 |
64, 100 |
265 |
11 |
18 |
5,5 |
||
|
160 |
275 |
16 |
22 |
8,0 |
2,02 |
||
|
250 |
64, 100 |
320 |
11 |
18 |
5,5 |
1,37 |
|
|
160 |
330 |
16 |
22 |
8,0 |
2,42 |
||
|
300 |
64, 100 |
375 |
11 |
18 |
5,5 |
1,60 |
|
|
160 |
380 |
22 |
30 |
11 |
4,85 |
||
|
350 |
64 |
420 |
11 |
18 |
5,5 |
1,79 |
|
|
100 |
16 |
22 |
8,0 |
3,08 |
|||
|
160 |
22 |
30 |
11 |
5,35 |
|||
|
400 |
64 |
480 |
11 |
18 |
5,5 |
2,05 |
|
|
100 |
16 |
22 |
8,0 |
3,52 |
|||
|
160 |
22 |
30 |
11 |
6,12 |
Пример условного обозначения прокладки типа 1 на D у 300 мм, Ру 160 кгс/см2 из стали марки 08 кп по ГОСТ 1050-60:
ПРОКЛАДКА 1-300-160-08кп ОСТ 26-845-73.
1.2. Размеры прокладок типа 2 должны соответствовать указанным на черт. 2 и в табл. 2.
Черт. 2
Таблица 2
Размеры в мм
|
Проход условный фланца, D у |
Давление условное Ру, кгс/см2 |
D8 |
b |
h |
h 1 |
M асса теоретическая, кг |
Применяемость |
|
200 |
160 |
275 |
16 |
22 |
10 |
2,02 |
|
|
250 |
330 |
2,42 |
|||||
|
300 |
100 |
375 |
11 |
18 |
8 |
1,60 |
|
|
160 |
380 |
22 |
30 |
12 |
5,08 |
||
|
350 |
100 |
420 |
16 |
22 |
10 |
3,08 |
|
|
160 |
22 |
30 |
12 |
5,60 |
|||
|
400 |
100 |
480 |
15 |
22 |
10 |
3,52 |
|
|
160 |
22 |
30 |
12 |
6,40 |
Пример условного обозначения прокладки типа 2 на D у 300 мм, Ру 160 кгс/см2 из стали марки 08 кп по ГОСТ 1050-60.
ПРОКЛАДКА 2-300-160-08кп ОСТ 26-845-73
2.1. Прокладки изготовляются из низкоуглеродистой стали 08 кп по ГОСТ 1050-60, легированной стали марки 08Х13 (О X 13), 08 X 18 H 10 (0Х18Н10) или 08Х18Н10Т (0Х18Н10Т) по ГОСТ 5632-72.
Примечание . Допускается изготовление прокладок из стали Э12 по ГОСТ 11036-64 и СТЭ по 4МТУ1-534-68 в случае изготовления фланцев из углеродистых и марганцово-кремнистых сталей. Температура применения прокладок из стали 08 кп и Э12 от минус 40 до плюс 475 °С.
2.2. Торцевые и конические поверхности восьмиугольных прокладок, а также торовидные поверхности прокладок овального сечения не должны иметь вмятин, рисок и других видимых дефектов.
2.3. Допускается наличие на прокладке одного поперечного сварного шва. Разность в твердости основного металла и сварного шва не должна быть более 25 единиц НВ.
2.4. Прокладки из легированной стали должны подвергаться термической обработке.
2.5. После термической обработки на поверхности прокладок не должно быть отслаивающейся окалины.
Цвета побежалости допускаются.
2.6. Твердость основного металла прокладок должна быть ниже твердости металла фланца. Разность в твердости металла фланцев и прокладок овального сечения должна быть не менее 20 единиц НВ.
Замер твердости должен производиться не менее чем в трех точках, расположенных по окружности на поверхностях контакта с канавкой фланцев под углом 120°.
3.1. Приемка прокладок производится техническим контролем завода-изготовителя. Проверке подвергаются все прокладки.
3.2. Прокладки сдаются партиями не более 1000 штук.
Под партией понимается совокупность прокладок одного типоразмера и материала.
3.3. При приемке проверяется следующее:
а) внешний вид каждой прокладки — наружным осмотром;
б) качество металла — проверкой сертификатов;
в) размеры каждой прокладки — измерением специальным шаблоном и универсальным измерительным инструментом;
г) проверка твердости каждой прокладки — в соответствии с пунктом 2.6.
4.1. Прокладки должны быть очищены от грязи и стружки и предохранены от коррозии.
4.2. На боковой поверхности прокладок наносится цветная полоса, соответствующая марке стали, из которой изготовлена прокладка, установлены следующие цвета:
а) для прокладок из низкоуглеродистой стали — красный;
б) для прокладок из стали 08Х18Н10 — желтый;
в) для прокладок из стали 08Х18Н10Т — коричневый;
г) для прокладок из стали 08Х13 — синий.
4.3. Прокладки упаковывают в деревянные ящики, бочки и в тару других видов, обеспечивающую сохранность упакованных изделий, причем каждая прокладка в отдельности должна быть завернута в бумагу.
4.4. Вес упакованных прокладок брутто не должен превышать 120 кгс — при упаковке в бочки и 80 кгс — при упаковке в тару других видов, кроме пакетов и коробок, в последних вес брутто не должен превышать 7,5 кгс.
4.5. В каждую тару упаковывают прокладки одного размера и одной марки стали.
4.6. На торцевой стенке ящика или бочки (а у других видов тары на какой-либо поверхности по усмотрению завода-изготовителя) наносится стойкой краской:
а) наименование или товарный знак завода-изготовителя;
б) обозначение прокладки;
в) количество прокладок;
г) вес нетто;
д) клеймо ОТК.
4.7. Партия прокладок при отправке потребителю должна сопровождаться документом, удостоверяющим соответствие прокладок требованиям настоящего стандарта.
Документ должен содержать:
а) товарный знак завода-изготовителя;
б) обозначение прокладки;
в) марку стали;
г) количество прокладок;
д) результаты приемки;
а) номер настоящего стандарта.
СОДЕРЖАНИЕ
|
1. Конструкция и размеры .. 1 2. Технические требования . 2 3. Правила приемки . 3 4. Упаковка, маркировка и документация . 3 |
