Прокладка между фланцами: как предотвратить протечку?

04 мая 2022, 08:41

Фланцевое соединение — это метод сопряжения двух труб или оборудования (насосы, арматура, клапаны). Оно включает в себя два фланца с прокладкой между ними, закрепленных болтами/шпильками. Таким образом получается надежное герметичное соединение. Фланцевое соединение широко используется при соединении трубопроводов, таких как газовые, нефтяные, водопроводные и дренажные трубы. Поскольку утечка через фланцевое уплотнение может привести к утечке внутренней среды, загрязнению и даже к серьезному пожару или несчастным случаям с травмами, необходимо обратить внимание на фланцевое уплотнение.

Что такое уплотнение? Уплотняющий эффект достигается заполнением всех микронеровностей и дефектов контактной поверхности материалом уплотнителя — кольца или прокладки. Для этого, очевидно, уплотнитель должен быть сжат некоторой силой, создающей в поверхностных слоях напряжение, достаточное для их деформации до заполнения неровностей.

➤ Четыре основных метода создания уплотнений:

Сжатие. Этот метод встречается гораздо чаще остальных, а усиление сжатия, как правило, развивается в результате затягивания болтов или закручивания резьб.
Притирка. Притирка является результатом трения, возникающего в результате вращательного движения и сжатия, как результата поступательного движения. Пример: уплотнение свечей зажигания в двигателе внутреннего сгорания.
Тепловое воздействие, как например в соединении чугунных труб раструбом с помощью расплавленного свинца. При этом также возможно применение дополнительного ударного воздействия для достижения более надежного уплотнения.
Вздутие. Это явление возникает в результате набухания уплотнительного материала при его контакте с рабочей средой, как, например, при использовании эластомеров для уплотнения соединений в трубопроводах с растворителями.

Неправильная нагрузка на прокладку является одной из основных причин выхода из строя прокладок. Материал прокладки должен быть плотным, непроницаемым для среды, устойчивым к колебаниям температуры, давления и коррозии среды. Чтобы обеспечить надлежащую герметизацию соединения, первым шагом является выбор правильной прокладки. При выборе прокладки необходимо учитывать множество факторов, в том числе: химическую совместимость, термостойкость, толщину, пределы сжатия, рекомендации предельного давления, учитывается температурный цикл и общее состояние фланца. Все эти факторы взаимосвязаны. Во многих случаях изменение одного параметра может повлиять на другой, поэтому необходимо учитывать все, чтобы определить наилучшую прокладку для конкретного фланцевого соединения.

➤ На что стоит обратить внимание в первую очередь?

Требования к уплотнительной поверхности фланца. Учитывайте шероховатость. Для исполнений А, В, С, D, Е, F — Ra = 3,2. Для исполнений L, М, Ra = 0,8.

Фланец должен достичь определенной жесткости. Если жесткость фланца недостаточна, это вызовет колебание или волновую деформацию, что приведет к нарушению герметичности. Твердость прокладки должна быть ниже, чем у фланца, в пределах допустимого диапазона. Чем больше разница между ними, тем легче добиться качественного уплотнения.

Нагрузка болтов или шпилек. При затяжке болтов прокладка прижимается фланцем так, что прокладка упруго или пластически деформируется, чтобы заполнить кромку поверхности фланца. Болт представляет собой упругий элемент. При натяжении он будет растягиваться. Когда болт растягивается в своей эластичной области, он сохраняет свою память. В результате, когда болт растягивается, он оказывает усилие на фланец и прокладку, пытаясь вернуться к своей первоначальной длине. Чем больше вы растягиваете его в области упругости, тем выше усилие болта, передаваемое на фланец. Растяжение болта ограничено пределом текучести. Важно, чтобы напряжение болта находилось в пределах его упругости.

Если болт находится под нагрузкой, превышающей его предел текучести, он больше не будет обеспечивать требуемую эластичность для надежного уплотнения фланцевого соединения.

Температура. Высокие температуры могут существенно повлиять на работу уплотнения. При высоких температурах воздействие среды на прокладку увеличивается. Повышается вероятность утечки. При низких температурах из-за того, что скорость охлаждения фланца и крепежа не одинакова, предварительный натяг прокладки будет уменьшаться неравномерно. Есть риск сформировать ускорение образования протечки. Перепады температур пагубно влияют на соединение.

Монтаж. Обратите особое внимание на состояние фланцев. Их поверхность должна содержаться в чистоте, не допускаются механические повреждения и коррозия. Удалите остатки от старых прокладок.

➤ Полезное чтение

Виды уплотнительных материалов: металлические, неметаллические и комбинированные
Нужно ли защищать зеркало фланца?
Монтаж прокладок: 13 правил
Паронитовые прокладки по ГОСТ 15180-86
Таблица расчета КОФ

Чтобы заказать КОФ или приобрести уплотнительные материалы, направьте запрос по электронной почте или позвоните менеджерам отдела продаж.

➥ 8 (499) 673-38-38 Москва
➥ 8 (343) 384-38-38 Екатеринбург
➥ 8 (812) 328-38-38 Санкт-Петербург
➥ 8 (800) 555-38-83 Бесплатно по РФ

— Осколкова Анастасия, контент-менеджер «ОНИКС»

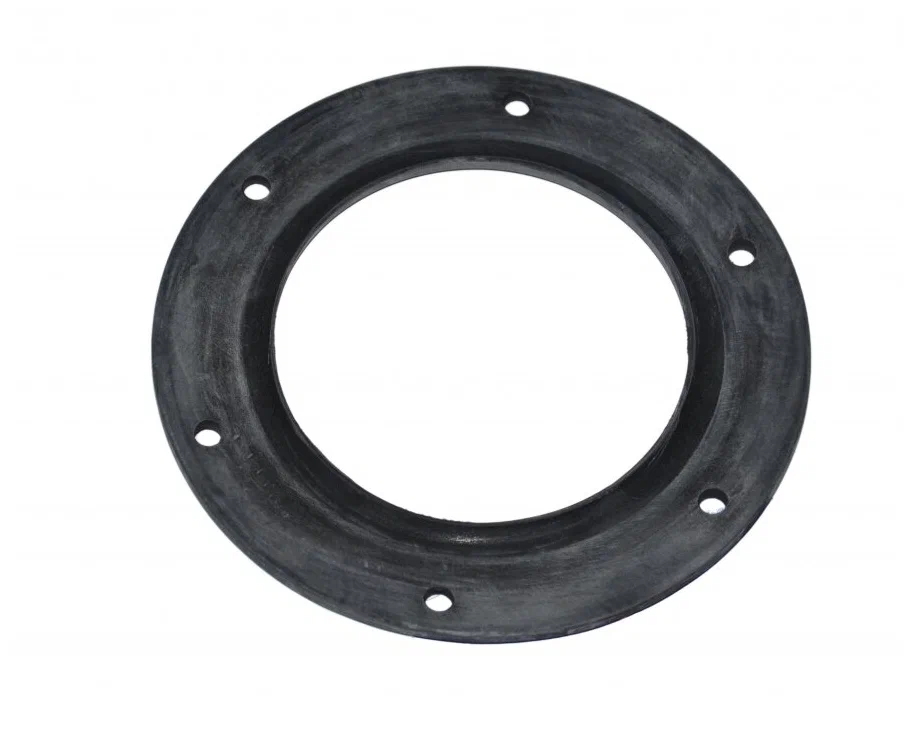

Прокладка фланца в/н 570393,290108 (круг.

5 отв. d=75mm) WTh304UN CU3405

Описание

Прокладка фланца водонагревателя D.75 (диам. внутр. — 37мм, диам. большого кольца -77мм общий около 111 мм)

УТВЕРЖДЕНО GRAINGER Фланцевая прокладка: размер трубы 2 1/2 дюйма, внешний диаметр 7 дюймов, внутренний диаметр 2 7/8 дюйма, черный — 1TUT3|9071FF-0150-125-0250

ГРЕЙНГЕР ОДОБРЕН

Вещь # 1ТУТ3
производитель Модель # 9071ФФ-0150-125-0250
UNSPSC # 31181502
№ страницы каталога 2839 2839

Страна происхождения Варьируется. Страна происхождения может быть изменена.

Смесь неопрена (черный) • Темп. диапазон: от -20° до 190°F Имеют умеренную стойкость к озону, окислению, воде, гидравлическому силикату и маслу. Резиновые фланцевые прокладки — полнопроходные • Размер ANSI толщиной 1/8 дюйма соответствует 150 фунтам с плоской поверхностью и приподнятой поверхностью. торцевые фланцы

Коснитесь изображения, чтобы увеличить его.

Наведите курсор на изображение, чтобы увеличить его.

ГРЕЙНГЕР ОДОБРЕН

Вещь # 1ТУТ3
производитель Модель # 9071ФФ-0150-125-0250
UNSPSC # 31181502
№ страницы каталога 2839 2839

Страна происхождения Варьируется. Страна происхождения может быть изменена.

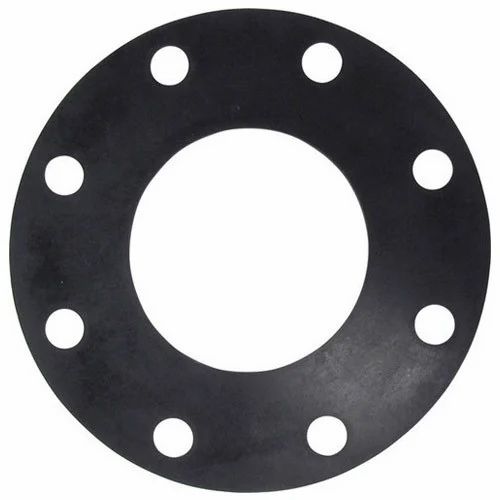

УТВЕРЖДЕНО GRAINGER Фланцевая прокладка: размер трубы 2 дюйма, наружный диаметр 6 дюймов, внутренний диаметр 2 3/8 дюйма, черный — 1TUT2|9071FF-0150-125-0200
