Прокатный стан что такое – Что такое «прокатный стан»? Значение слова, определение и толкование термина

Содержание

Прокатный стан — Википедия

Материал из Википедии — свободной энциклопедии

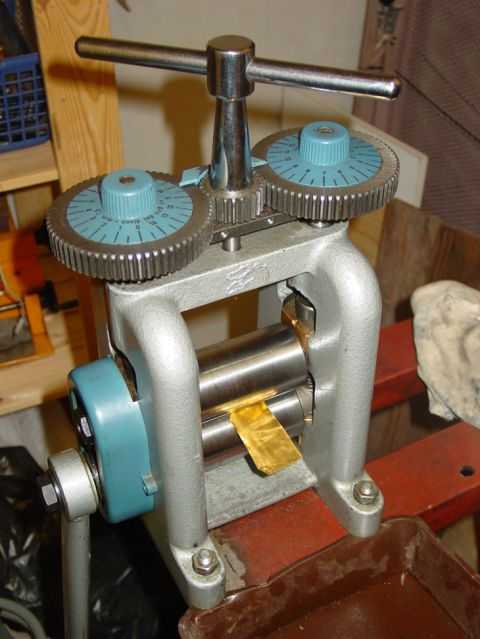

Маленький прокатный станок для ювелирных дел Вальцы со столиком для прокатки листов

Прока́тный стан — комплекс оборудования, в котором происходит пластическая деформация металла между вращающимися валками. В более широком значении — система машин, выполняющая не только прокатку, но и вспомогательные операции:

  • транспортирование исходной заготовки со склада к нагревательным печам и к валкам стана,
  • передачу прокатываемого материала от одного калибра к другому,
  • кантовку,
  • транспортирование металла после прокатки,
  • резку на части,
  • маркировку или клеймение,
  • правку,
  • упаковку,
  • передачу на склад готовой продукции и др.

С развитием железнодорожного транспорта значительно увеличилась потребность в прокатной продукции. Первые рельсы были чугунными, однако в начале XIX века в Англии перешли на производство железных рельсов. В 1828 году появился первый прокатный стан для прокатки рельсов из пудлингового железа, а с 1825 года

[источник не указан 24 дня] начали прокатывать рельсы из бессемеровской стали, впервые отлитой через 30 лет. Рельсы были главным продуктом прокатного производства. Помимо рельсов надо было производить различные детали

ru.wikipedia.org

Прокатный стан - это... Что такое Прокатный стан?

Маленький прокатный станок для ювелирных дел. Вальцы со столиком для прокатки листов.

Прока́тный стан — комплекс оборудования, в котором происходит пластическая деформация металла между вращающимися валками. В более широком значении — система машин, выполняющая не только прокатку, но и вспомогательные операции:

  • транспортирование исходной заготовки со склада к нагревательным печам и к валкам стана,
  • передачу прокатываемого материала от одного калибра к другому,
  • кантовку,
  • транспортирование металла после прокатки,
  • резку на части,
  • маркировку или клеймение,
  • правку,
  • упаковку,
  • передачу на склад готовой продукции и др.

История

Считается, что первый прокатный стан (с деревянными валками) был сконструирован еще Леонардо да Винчи. Первые прокатные станы для производства полосового железа и мелкого сорта были изготовлены еще в XVIII в. Они приводились во вращение от водяных колес. С развитием железнодорожного транспорта значительно увеличилась потребность в прокатной продукции. Первые рельсы были чугунными, однако в начале XIX века в Англии перешли на производство железных рельсов. В 1828 году появился первый прокатный стан для прокатки рельсов из пудлингового железа, а с 1825 года начали прокатывать рельсы из бессемеровской стали. Рельсы были главным продуктом прокатного производства. Помимо рельсов надо было производить различные детали паровозов, броня требовалась и для развития флота, в котором деревянные корабли заменялись металлическими бронированными. Первый броневой прокатный стан был сконструирован в 1859 году русским механиком В.С. Пятовым. Все эти станы были довольно примитивными: валки станков приводились во вращение от водяного колеса, а позднее- паровой машины. Перемещение горячего металла к стану и от него осуществлялось вручную. В одном из музеев старого уральского завода имеется картина: по железному горячему настилу с помощью крючков бригада рабочих передает раскаленную болванку к стану. Труд прокатчика был самым тяжелым на заводе

[1].

Классификация и устройство прокатных станов

Главный признак, определяющий устройство — его назначение в зависимости от сортамента продукции или выполняемого технологического процесса.

По сортаменту продукции станы разделяют на:

  • заготовочные, в том числе станы для прокатки слябов и блюмов,
  • листовые и полосовые,
  • сортовые, в том числе балочные и проволочные,
  • трубопрокатные
  • деталепрокатные (бандажи, колёса, оси и т.д.).


По технологическому процессу делят на следующие группы:

  • литейно-прокатные (агрегаты),
  • обжимные (для обжатия слитков), в том числе слябинги и блюминги,
  • реверсивные одноклетевые,
  • тандемы,
  • многоклетевые,
  • непрерывные,
  • холодной прокатки.

См. также

Примечания

  1. Обработка металлов давлением В.А.Лунев,1975

dic.academic.ru

Прокатный стан — Википедия. Что такое Прокатный стан

Материал из Википедии — свободной энциклопедии

Маленький прокатный станок для ювелирных дел Вальцы со столиком для прокатки листов

Прока́тный стан — комплекс оборудования, в котором происходит пластическая деформация металла между вращающимися валками. В более широком значении — система машин, выполняющая не только прокатку, но и вспомогательные операции:

  • транспортирование исходной заготовки со склада к нагревательным печам и к валкам стана,
  • передачу прокатываемого материала от одного калибра к другому,
  • кантовку,
  • транспортирование металла после прокатки,
  • резку на части,
  • маркировку или клеймение,
  • правку,
  • упаковку,
  • передачу на склад готовой продукции и др.

История

С развитием железнодорожного транспорта значительно увеличилась потребность в прокатной продукции. Первые рельсы были чугунными, однако в начале XIX века в Англии перешли на производство железных рельсов. В 1828 году появился первый прокатный стан для прокатки рельсов из пудлингового железа, а с 1825 года[источник?] начали прокатывать рельсы из бессемеровской стали, впервые отлитой через 30 лет. Рельсы были главным продуктом прокатного производства. Помимо рельсов надо было производить различные детали паровозов, броня требовалась и для развития флота, в котором деревянные корабли заменялись металлическими бронированными. Первый броневой прокатный стан был сконструирован в 1859 году русским механиком В. С. Пятовым. До этого броневые листы получали сковывая между собой более тонкие листы. Все эти станы были довольно примитивными: валки станков приводились во вращение от водяного колеса, а позднее- паровой машины. Перемещение горячего металла к стану и от него осуществлялось вручную. В одном из музеев старого уральского завода имеется картина: по железному горячему настилу с помощью крючков бригада рабочих передает раскаленную болванку к стану. Труд прокатчика был самым тяжелым на заводе
[1]
.

Первые станки

Считается, что первый прокатный стан (с деревянными валками) был сконструирован ещё Леонардо да Винчи. Первые прокатные станы появились в конце XVI века По своему устройству они были весьма просты и представляли собой деревянные станки с двумя железными валками. Верхний валок насаживался на четырёхгранную ось. На один конец этой оси надевалась большая крестовина. Между двумя валками вставляли одним концом нагретую до высокой температуры металлическую болванку, а затем начинали вращать крестовиной верхний валок. Болванка проходила между валками и сплющивалась. На таких станах прокатывали сначала свинцовые листы, идущие на изготовление органных труб, а затем стали прокатывать серебро и золото для чеканки монет[2].

Долгое время было распространено мнение, будто железо прокатывать нельзя. Нагретое железо быстро остывало от соприкосновения с валками при медленной работе. Остывшее же железо не поддавалось раскатке, его можно было только сгибать и резать[2]. Первые прокатные станы для производства полосового железа и мелкого сорта были изготовлены в XVIII в. Они приводились во вращение от водяных колес.

Дуо и Трио-станы

Дуо-станы

Прокатка в таких станках происходила следующим образом. Стальные слитки или болванки нагревались до высокой температуры в особых печах и затем подавались во вращающиеся валки. Теперь вращались уже оба валка: и верхний и нижний. Металл затягивался в щель силой трения. Это достигалось вращением валков в разные стороны. Прокатать толстую болванку в тонкий лист нельзя в один раз. Поэтому прошедшую через валик полосу передавали обратно «вхолостую» через верхний валок, поджимали тем временем друг к кругу валки и вновь пропускали полосу, но уж в более узкую щель. Повторяя эту операцию несколько раз, получали уже полосу необходимой толщины. Чтобы избежать необходимости прижимать верхний валок к нижнему, в некоторых прокатных станах на валках вытачивали борозды или ручьи (калибры). Слиток подавался сначала в больший калибр, затем в меньший и так далее. Благодаря этому не надо было каждый раз регулировать расстояние между валками[2].

Трио-станы

Чтобы увеличить производительность прокатных станов, начали делать не два валка, а три. Такой стан назывался трехвалковым или станом «трио». Теперь полосу не надо было передавать обратно «вхолостую». Её пропускали в обратную сторону между средним валком и третьим, верхним. Верхний валок вращается в ту же сторону, что и самый нижний, но в противоположную сторону по сравнению со средним валком. Для подачи металла между средним и верхним валком в прокатных цехах устанавливалось особое приспособление, называемое «подъемным столом». Подъемный стол представлял собой платформу, на которую попадала болванка, выходя между нижними и средним валками. Рабочий, управлявший подъемным столам, пускал воду или пар в цилиндры, на которых покоилась платформа. Воздух или пар двигали поршень в цилиндре и поднимали стол на уровень щели между средним и верхним валками

[2].

Блюминг

Основная часть блюминга—это две станины, в которые вложены два стальных вала. Верхний вал может приподниматься и опускаться. Прокатные валы блюминга приводятся во вращение электромотором. Слиток подъезжает на роликах к валам. Как только он коснется поверхности валов, они захватывают его в зев, сжимают, вытягивают, делают тоньше и выталкивают на другую сторону. Далее разъем между валами делается меньше. Затем двигатель, вращающий валы, делает «реверс», то есть начинает вращаться в обратную сторону. Слиток на роликах снова подкатывается к валам, но уже с другой стороны, валы снова захватывают его, снова сжимают, делают ещё тоньше и ещё длиннее. Чтобы избежать получения длинного листа вместо болванки, после нескольких пропусков, слиток при помощи особого, так называемого кантовального аппарата, поворачивается на 90°. Кантовальный аппарат имеет рычаги с крючками на концах. Этими крючками слиток, вышедший из валков, подхватывается сбоку, под нижнюю сторону. Рычаги поворачиваются, как на шарнире, и переворачивают своими крючками слиток на 90°(кантуют)

[2].

Классификация и устройство прокатных станов

Главный признак, определяющий устройство — его назначение в зависимости от ассортимента продукции или выполняемого технологического процесса.

По сортаменту продукции станы разделяют на:

  • заготовочные, в том числе станы для прокатки слябов и блюмов,
  • листовые и полосовые,
  • сортовые, в том числе балочные и проволочные,
  • трубопрокатные
  • деталепрокатные (бандажи, колёса, оси и т. д.).

По технологическому процессу делят на следующие группы:

  • литейно-прокатные (агрегаты),
  • обжимные (для обжатия слитков), в том числе слябинги и блюминги,
  • реверсивные одноклетевые,
  • тандемы,
  • многоклетевые,
  • непрерывные,
  • холодной прокатки.

См. также

Примечания

  1. ↑ Обработка металлов давлением В. А. Лунев,1975
  2. 1 2 3 4 5 Журавский А. Прокат // Техника молодежи : журнал. — 1934. — Май (№ 5). — С. 17—23.

wiki.sc

Прокатный стан — Википедия (с комментариями)

Материал из Википедии — свободной энциклопедии

Прока́тный стан — комплекс оборудования, в котором происходит пластическая деформация металла между вращающимися валками. В более широком значении — система машин, выполняющая не только прокатку, но и вспомогательные операции:

  • транспортирование исходной заготовки со склада к нагревательным печам и к валкам стана,
  • передачу прокатываемого материала от одного калибра к другому,
  • кантовку,
  • транспортирование металла после прокатки,
  • резку на части,
  • маркировку или клеймение,
  • правку,
  • упаковку,
  • передачу на склад готовой продукции и др.

История

С развитием железнодорожного транспорта значительно увеличилась потребность в прокатной продукции. Первые рельсы были чугунными, однако в начале XIX века в Англии перешли на производство железных рельсов. В 1828 году появился первый прокатный стан для прокатки рельсов из пудлингового железа, а с 1825 года начали прокатывать рельсы из бессемеровской стали. Рельсы были главным продуктом прокатного производства. Помимо рельсов надо было производить различные детали паровозов, броня требовалась и для развития флота, в котором деревянные корабли заменялись металлическими бронированными. Первый броневой прокатный стан был сконструирован в 1859 году русским механиком В. С. Пятовым. До этого броневые листы получали сковывая между собой более тонкие листы. Все эти станы были довольно примитивными: валки станков приводились во вращение от водяного колеса, а позднее- паровой машины. Перемещение горячего металла к стану и от него осуществлялось вручную. В одном из музеев старого уральского завода имеется картина: по железному горячему настилу с помощью крючков бригада рабочих передает раскаленную болванку к стану. Труд прокатчика был самым тяжелым на заводе[1].

Первые станки

Считается, что первый прокатный стан (с деревянными валками) был сконструирован еще Леонардо да Винчи. Первые прокатные станы появились в конце XVI века По своему устройству они были весьма просты и представляли собой деревянные станки с двумя железными валками. Верхний валок насаживался на четырехгранную ось. На один конец этой оси надевалась большая крестовина. Между двумя валками вставляли одним концом нагретую до высокой температуры металлическую болванку, а затем начинали вращать крестовиной верхний валок. Болванка проходила между валками и сплющивалась. На таких станах прокатывали сначала свинцовые листы, идущие на изготовление органных труб, а затем стали прокатывать серебро и золото для чеканки монет[2].

Долгое время было распространено мнение,будто железо прокатывать нельзя. Нагретое железо быстро остывало от соприкосновения с валками при медленной работе. Остывшее же железо не поддавалось раскатке, его можно было только сгибать и резать.[2] Первые прокатные станы для производства полосового железа и мелкого сорта были изготовлены в XVIII в. Они приводились во вращение от водяных колес.

Дуо и Трио-станы

Дуо-станы

Прокатка в таких станках происходила следующим образом. Стальные слитки или болванки нагревались до высокой температуры в особых печах и затем подавались во вращающиеся валки. Теперь вращались уже оба валка: и верхний и нижний.требуется. Металл затягивался в щель силой трения. Это достигалось вращением валков в разные стороны. Прокатать толстую болванку в тонкий лист нельзя в один раз. Поэтому прошедшую через валик полосу передавали обратно «вхолостую» через верхний валок, поджимали тем временем друг к кругу валки и вновь пропускали полосу, но уж в более узкую щель. Повторяя эту операцию несколько раз, получали уже полосу необходимой толщины.Чтобы избежать необходимости прижимать верхний валок к нижнему, в некоторых прокатных станах на валках вытачивали борозды или ручьи (калибры). Слиток подавался сначала в больший калибр, затем в меньший и так далее. Благодаря этому не надо было каждый раз регулировать расстояние между валками[2].

Трио-станы

Чтобы увеличить производительность прокатных станов, начали делать не два валка, а три. Такой стаи назывался трехвалковым или станом «трио».Теперь полосу не надо было передавать обратно «вхолостую». Ее пропускали в обратную сторону между средним валком и третьим, верхним. Верхний валок вращается в ту же сторону, что и самый нижний, но в противоположную сторону по сравнению со средним валком .Для подачи металла между средним и верхним валком в прокатных цехах устанавливалось особое приспособление, называемое «подъемным столом». Подъемный стол представлял собой платформу, на которую попадала болванка, выходя между нижними и средним валками. Рабочий, управлявший подъемным столам, пускал воду или пар в цилиндры, на которых покоилась платформа. Воздух или пар двигали поршень в цилиндре и поднимали стол на уровень щели между средним и верхним валками[2].

Блюминг

Основная часть блюминга—это две станины, в которые вложены два стальных вала. Верхний вал может приподниматься и опускаться. Прокатные валы блюминга приводятся во вращение электромотором. Слиток подъезжает на роликах к валам .Как только он коснется поверхности валов, они захватывают его в зев, сжимают, вытягивают, делают тоньше и выталкивают на другую сторону.Далее разъем между валами делается меньше. Затем двигатель, вращающий валы, делает «реверс», то есть начинает вращаться в обратную сторону.Слиток на роликах снова подкатывается к валам, но уже с другой стороны, валы снова захватывают его,снова сжимают, делают еще тоньше и еще длиннее.Чтобы избежать получения длинного листа вместо болванки , после нескольких пропусков ,слиток при помощи особого так называемого контовального аппарата, поворачивается на 90°.Кантовальный аппарат имеет рычаги с крючками на концах. Этими крючками слиток, вышедший из валков, подхватывается сбоку, под нижнюю сторону. Рычаги поворачиваются, как на шарнире, и переворачивают своими крючками слиток на 90°(кантуют) [2]

Классификация и устройство прокатных станов

Главный признак, определяющий устройство — его назначение в зависимости от ассортимента продукции или выполняемого технологического процесса.

По сортаменту продукции станы разделяют на:

  • заготовочные, в том числе станы для прокатки слябов и блюмов,
  • листовые и полосовые,
  • сортовые, в том числе балочные и проволочные,
  • трубопрокатные
  • деталепрокатные (бандажи, колёса, оси и т. д.).


По технологическому процессу делят на следующие группы:

  • литейно-прокатные (агрегаты),
  • обжимные (для обжатия слитков), в том числе слябинги и блюминги,
  • реверсивные одноклетевые,
  • тандемы,
  • многоклетевые,
  • непрерывные,
  • холодной прокатки.

См. также

Напишите отзыв о статье "Прокатный стан"

Примечания

  1. Обработка металлов давлением В. А. Лунев,1975
  2. 1 2 3 4 5 Журавский А. Прокат // Техника молодежи : журнал. — 1934. — Май (№ 5). — С. 17—23.

Отрывок, характеризующий Прокатный стан

– Ничего, ничего, – отвечал Ростов.
– Ты зайдешь?
– Да, зайду.
Ростов долго стоял у угла, издалека глядя на пирующих. В уме его происходила мучительная работа, которую он никак не мог довести до конца. В душе поднимались страшные сомнения. То ему вспоминался Денисов с своим изменившимся выражением, с своей покорностью и весь госпиталь с этими оторванными руками и ногами, с этой грязью и болезнями. Ему так живо казалось, что он теперь чувствует этот больничный запах мертвого тела, что он оглядывался, чтобы понять, откуда мог происходить этот запах. То ему вспоминался этот самодовольный Бонапарте с своей белой ручкой, который был теперь император, которого любит и уважает император Александр. Для чего же оторванные руки, ноги, убитые люди? То вспоминался ему награжденный Лазарев и Денисов, наказанный и непрощенный. Он заставал себя на таких странных мыслях, что пугался их.
Запах еды преображенцев и голод вызвали его из этого состояния: надо было поесть что нибудь, прежде чем уехать. Он пошел к гостинице, которую видел утром. В гостинице он застал так много народу, офицеров, так же как и он приехавших в статских платьях, что он насилу добился обеда. Два офицера одной с ним дивизии присоединились к нему. Разговор естественно зашел о мире. Офицеры, товарищи Ростова, как и большая часть армии, были недовольны миром, заключенным после Фридланда. Говорили, что еще бы подержаться, Наполеон бы пропал, что у него в войсках ни сухарей, ни зарядов уж не было. Николай молча ел и преимущественно пил. Он выпил один две бутылки вина. Внутренняя поднявшаяся в нем работа, не разрешаясь, всё также томила его. Он боялся предаваться своим мыслям и не мог отстать от них. Вдруг на слова одного из офицеров, что обидно смотреть на французов, Ростов начал кричать с горячностью, ничем не оправданною, и потому очень удивившею офицеров.
– И как вы можете судить, что было бы лучше! – закричал он с лицом, вдруг налившимся кровью. – Как вы можете судить о поступках государя, какое мы имеем право рассуждать?! Мы не можем понять ни цели, ни поступков государя!
– Да я ни слова не говорил о государе, – оправдывался офицер, не могший иначе как тем, что Ростов пьян, объяснить себе его вспыльчивости.
Но Ростов не слушал.
– Мы не чиновники дипломатические, а мы солдаты и больше ничего, – продолжал он. – Умирать велят нам – так умирать. А коли наказывают, так значит – виноват; не нам судить. Угодно государю императору признать Бонапарте императором и заключить с ним союз – значит так надо. А то, коли бы мы стали обо всем судить да рассуждать, так этак ничего святого не останется. Этак мы скажем, что ни Бога нет, ничего нет, – ударяя по столу кричал Николай, весьма некстати, по понятиям своих собеседников, но весьма последовательно по ходу своих мыслей.
– Наше дело исполнять свой долг, рубиться и не думать, вот и всё, – заключил он.
– И пить, – сказал один из офицеров, не желавший ссориться.
– Да, и пить, – подхватил Николай. – Эй ты! Еще бутылку! – крикнул он.

В 1808 году император Александр ездил в Эрфурт для нового свидания с императором Наполеоном, и в высшем Петербургском обществе много говорили о величии этого торжественного свидания.
В 1809 году близость двух властелинов мира, как называли Наполеона и Александра, дошла до того, что, когда Наполеон объявил в этом году войну Австрии, то русский корпус выступил за границу для содействия своему прежнему врагу Бонапарте против прежнего союзника, австрийского императора; до того, что в высшем свете говорили о возможности брака между Наполеоном и одной из сестер императора Александра. Но, кроме внешних политических соображений, в это время внимание русского общества с особенной живостью обращено было на внутренние преобразования, которые были производимы в это время во всех частях государственного управления.
Жизнь между тем, настоящая жизнь людей с своими существенными интересами здоровья, болезни, труда, отдыха, с своими интересами мысли, науки, поэзии, музыки, любви, дружбы, ненависти, страстей, шла как и всегда независимо и вне политической близости или вражды с Наполеоном Бонапарте, и вне всех возможных преобразований.
Князь Андрей безвыездно прожил два года в деревне. Все те предприятия по именьям, которые затеял у себя Пьер и не довел ни до какого результата, беспрестанно переходя от одного дела к другому, все эти предприятия, без выказыванья их кому бы то ни было и без заметного труда, были исполнены князем Андреем.
Он имел в высшей степени ту недостававшую Пьеру практическую цепкость, которая без размахов и усилий с его стороны давала движение делу.
Одно именье его в триста душ крестьян было перечислено в вольные хлебопашцы (это был один из первых примеров в России), в других барщина заменена оброком. В Богучарово была выписана на его счет ученая бабка для помощи родильницам, и священник за жалованье обучал детей крестьянских и дворовых грамоте.
Одну половину времени князь Андрей проводил в Лысых Горах с отцом и сыном, который был еще у нянек; другую половину времени в богучаровской обители, как называл отец его деревню. Несмотря на выказанное им Пьеру равнодушие ко всем внешним событиям мира, он усердно следил за ними, получал много книг, и к удивлению своему замечал, когда к нему или к отцу его приезжали люди свежие из Петербурга, из самого водоворота жизни, что эти люди, в знании всего совершающегося во внешней и внутренней политике, далеко отстали от него, сидящего безвыездно в деревне.
Кроме занятий по именьям, кроме общих занятий чтением самых разнообразных книг, князь Андрей занимался в это время критическим разбором наших двух последних несчастных кампаний и составлением проекта об изменении наших военных уставов и постановлений.
Весною 1809 года, князь Андрей поехал в рязанские именья своего сына, которого он был опекуном.
Пригреваемый весенним солнцем, он сидел в коляске, поглядывая на первую траву, первые листья березы и первые клубы белых весенних облаков, разбегавшихся по яркой синеве неба. Он ни о чем не думал, а весело и бессмысленно смотрел по сторонам.
Проехали перевоз, на котором он год тому назад говорил с Пьером. Проехали грязную деревню, гумны, зеленя, спуск, с оставшимся снегом у моста, подъём по размытой глине, полосы жнивья и зеленеющего кое где кустарника и въехали в березовый лес по обеим сторонам дороги. В лесу было почти жарко, ветру не слышно было. Береза вся обсеянная зелеными клейкими листьями, не шевелилась и из под прошлогодних листьев, поднимая их, вылезала зеленея первая трава и лиловые цветы. Рассыпанные кое где по березнику мелкие ели своей грубой вечной зеленью неприятно напоминали о зиме. Лошади зафыркали, въехав в лес и виднее запотели.

wiki-org.ru

Прокатный стан - это... Что такое Прокатный стан?

Прокатный стан – разновидность конвейерной технологии, в которой фор­мование изделий осуществляется в принудительном непрерывном режиме, а туннельные камеры ярусного типа непосредственно примыкают к формовочной час­ти технологической линии и (или) располагаются под ней.

[Терминологический словарь по бетону и железобетону. ФГУП «НИЦ «Строительство» НИИЖБ им. А. А. Гвоздева, Москва, 2007 г. 110 стр.]

Рубрика термина: Технологии

Рубрики энциклопедии: Абразивное оборудование, Абразивы, Автодороги, Автотехника, Автотранспорт, Акустические материалы, Акустические свойства, Арки, Арматура, Арматурное оборудование, Архитектура, Асбест, Аспирация, Асфальт, Балки, Без рубрики, Бетон, Бетонные и железобетонные, Блоки, Блоки оконные и дверные, Бревно, Брус, Ванты, Вентиляция, Весовое оборудование, Виброзащита, Вибротехника, Виды арматуры, Виды бетона, Виды вибрации, Виды испарений, Виды испытаний, Виды камней, Виды кирпича, Виды кладки, Виды контроля, Виды коррозии, Виды нагрузок на материалы, Виды полов, Виды стекла, Виды цемента, Водонапорное оборудование, Водоснабжение, вода, Вяжущие вещества, Герметики, Гидроизоляционное оборудование, Гидроизоляционные материалы, Гипс, Горное оборудование, Горные породы, Горючесть материалов, Гравий, Грузоподъемные механизмы, Грунтовки, ДВП, Деревообрабатывающее оборудование, Деревообработка, ДЕФЕКТЫ, Дефекты керамики, Дефекты краски, Дефекты стекла, Дефекты структуры бетона, Дефекты, деревообработка, Деформации материалов, Добавки, Добавки в бетон, Добавки к цементу, Дозаторы, Древесина, ДСП, ЖД транспорт, Заводы, Заводы, производства, цеха, Замазки, Заполнители для бетона, Защита бетона, Защита древесины, Защита от коррозии, Звукопоглащающий материал, Золы, Известь, Изделия деревянные, Изделия из стекла, Инструменты, Инструменты геодезия, Испытания бетона, Испытательное оборудование, Качество цемента, Качество, контроль, Керамика, Керамика и огнеупоры, Клеи, Клинкер, Колодцы, Колонны, Компрессорное оборудование, Конвеера, Конструкции ЖБИ, Конструкции металлические, Конструкции прочие, Коррозия материалов, Крановое оборудование, Краски, Лаки, Легкие бетоны, Легкие наполнители для бетона, Лестницы, Лотки, Мастики, Мельницы, Минералы, Монтажное оборудование, Мосты, Напыления, Обжиговое оборудование, Обои, Оборудование, Оборудование для производства бетона, Оборудование для производства вяжущие, Оборудование для производства керамики, Оборудование для производства стекла, Оборудование для производства цемента, Общие, Общие термины, Общие термины, бетон, Общие термины, деревообработка, Общие термины, оборудование, Общие, заводы, Общие, заполнители, Общие, качество, Общие, коррозия, Общие, краски, Общие, стекло, Огнезащита материалов, Огнеупоры, Опалубка, Освещение, Отделочные материалы, Отклонения при испытаниях, Отходы, Отходы производства, Панели, Паркет, Перемычки, Песок, Пигменты, Пиломатериал, Питатели, Пластификаторы для бетона, Пластифицирующие добавки, Плиты, Покрытия, Полимерное оборудование, Полимеры, Половое покрытие, Полы, Прессовое оборудование, Приборы, Приспособления, Прогоны, Проектирование, Производства, Противоморозные добавки, Противопожарное оборудование, Прочие, Прочие, бетон, Прочие, замазки, Прочие, краски, Прочие, оборудование, Разновидности древесины, Разрушения материалов, Раствор, Ригеля, Сваи, Сваизабивное оборудование, Сварка, Сварочное оборудование, Свойства, Свойства бетона, Свойства вяжущих веществ, Свойства горной породы, Свойства камней, Свойства материалов, Свойства цемента, Сейсмика, Склады, Скобяные изделия, Смеси сухие, Смолы, Стекло, Строительная химия, Строительные материалы, Суперпластификаторы, Сушильное оборудование, Сушка, Сушка, деревообработка, Сырье, Теория и расчет конструкций, Тепловое оборудование, Тепловые свойства материалов, Теплоизоляционные материалы, Теплоизоляционные свойства материалов, Термовлажносная обработка бетона, Техника безопасности, Технологии, Технологии бетонирования, Технологии керамики, Трубы, Фанера, Фермы, Фибра, Фундаменты, Фурнитура, Цемент, Цеха, Шлаки, Шлифовальное оборудование, Шпаклевки, Шпон, Штукатурное оборудование, Шум, Щебень, Экономика, Эмали, Эмульсии, Энергетическое оборудование

Источник: Энциклопедия терминов, определений и пояснений строительных материалов

Энциклопедия терминов, определений и пояснений строительных материалов. - Калининград. Под редакцией Ложкина В.П.. 2015-2016.

construction_materials.academic.ru

Прокатный стан

Прокатный стан — этот важнейший аппарат металлургических заводов, применяемый для обработки или придания однородности и формы различным металлам. Особенно важно применение прокатных станов для обработки железа, стали, меди и цинка.

Работа прокатного стана состоит в том, что сильно раскаленное железо пропускают между двух валиков, вращающихся в разные стороны. Валики или представляют гладкие цилиндры, или имеют на поверхности своей желоба, причем после каждого пропуска длина протягиваемого бруска увеличивается, тогда как поперечное сечение его уменьшается. Это двоякое изменение тесно связано как с величиной давления и температурой нагрева, так и с качеством прокатываемого металла.

Применение вращающихся цилиндров к обработке железа впервые было сделано в Арденах на заводе Лорен, в середине XVII столетия, для получения пруткового железа, на так называемом резном стане, a это, вероятно, и подало идею Генриху Корту приспособить вальцы к получению сортового железа. Привилегия на изобретение вальцов взята им в 1783 году.

Величина заводских вальцов прокатных станов чрезвычайно различна. Наименьшие вальцы имеют длину от 15 до 25 сантиметров, при диаметре от 12 до 15 сантиметров. Прокатный стан с такими вальцами требует двигателя, мощностью до 40 лошадиных сил. Наибольшие же, например бронепрокатные (для изготовления брони), доходят длиной до 4,5 метра, при диаметре 1 метр, и на работу такого стана необходим двигатель не меньше 2000 лошадиных сил. Скорость вращения вальцов должна быть такова, чтобы железо (в момент попадания в прокатный стан) имело еще температуру красного каления. Большие вальцы имеют скорость до 25 оборотов в минуту. У малых скорость доходит даже до 600 оборотов в минуту.

При прокатке или обработке в прокатных станах железо требует неоднократного нагрева. Лучшее сортовое железо приготовляется следующим образом: сырье подается из печи под молот и по обжимке пускается в первопрокатные станы. По охлаждении его режут, собирают и помещают в сварочную печь, откуда по доведении до ярко-белого каления снова выдают в прокатный стан. После обработки (прокатки) металл помещается опять в ту же сварочную печь. По доведении материала до нужной температуры их прокатывают для средних и тонких сортов в длинные четырехгранные бруски. Полученные брусья нагревают добела и в последний раз пускают через вальцы прокатного стана.

При обыкновенной прокатке (по способу Корта), обрабатываемый предмет проходит между валками перпендикулярно к их осям. По манесмановскому же — полоса двигается вдоль вальцов, или, правильнее говоря, наискосок, так как оба вальца устанавливаются не параллельно. При манесмановской прокатке из сплошного бруска железа получается труба, у которой волокна металла скручены. Если по этому способу раскатать брусок с перехватами по длине, то места не сжатые, по выходе из вальцов, окажутся полыми, тогда как места перехватов останутся сплошными, в результате получается труба с пробками.

tehnosayt.ru
