Содержание

Электронасосы Агидель — технические параметры, достоинства

Скромность и сосредоточенность на главном – вот две основные отличительные черты продукции Уфимского агрегатного производственного объединения (УАПО), известного среди потребителей под торговой маркой «Агидель». Именно поэтому его небольшой ассортимент вобрал в себя лучшие черты от насосной техники всего мира.

Их функциональность, энергоэффективность и экологичность доказаны не одним поколением пользователей, а ремонтопригодность стала не только оной из ключевых характеристик этого оборудования, но и визитной карточкой самой компании.

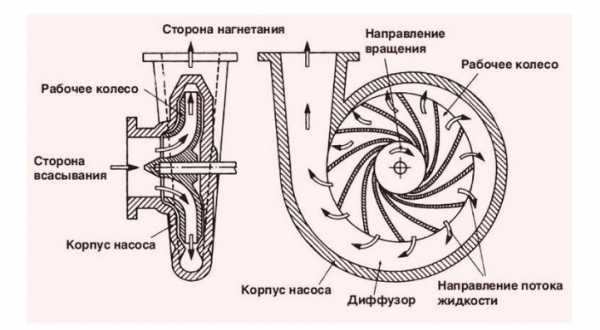

Устройство насосов «Агидель»

Базовыми модификациями насосов этого производителя являются:

  • «Агидель»-М;
  • «Агидель»-10.

Не смотря на их мощностные и ценовые различия, принцип работы и их внутренняя структура достаточно похожи.


Как самовсасывающие центробежные устройства водяные насосы «Агидель» состоят из таких рабочих элементов:
  • электродвигатель;
  • корпус мотора и самого насоса, именуемый еще как улитка;
  • рабочее колесо (крыльчатка).

При таком простом строении схема работы выглядит следующим образом.

При включение в электросеть мотор инициирует нагнетательный механизм. Его главным элементом является рабочее колесо или крыльчатка, которая вращаясь в объеме закрученного корпуса генерирует центробежную силу и непосредственно рабочий напор агрегата. По мере заполнения корпуса жидкостью вода поднимается выше, пока не доходит до выходного патрубка, через который она попадает в водопровод потребителя.

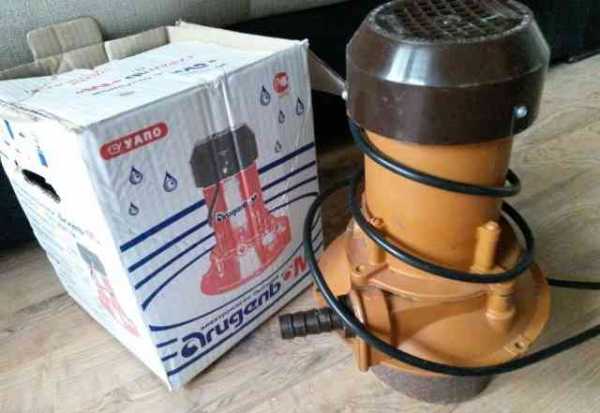

Насос «Агидель»-М

Незаменимый в быту агрегат, который можно использовать для перекачки воды из подземных резервуаров, поверхностных емкостей, бассейнов с последующим использованием ее для орошения, питьевого водоснабжения и хозяйственных нужд.

Требует установки на твердой поверхности в ровном вертикальном положении. Не рассчитан на горячую воду, хотя эффективно работает в климатических зонах с жарким климатом. Для повышения всасывающей тяги может быть доукомплектован выносным эжектором. Но сам мотор всегда остается вне рабочей жидкости.

Особенности:

  • малогабаритность;
  • хорошо всасывает жидкость с глубины 0,35-7 м;
  • термообмотка двигателя.
  • не защищен от сухого хода, поэтому при запуске требует заливки воды;
  • перекачивает воду с t не выше 40 0С;
  • не предназначен для работы в мороз, при повышенной влажности воздуха, и требует монтажа в сухом и чистом месте.

Технические характеристики:

  • Мощность – 370 Вт;
  • Пропускная способность – 2,9 м3/ч;
  • Напор – 7 м;
  • Вес – 6 кг.

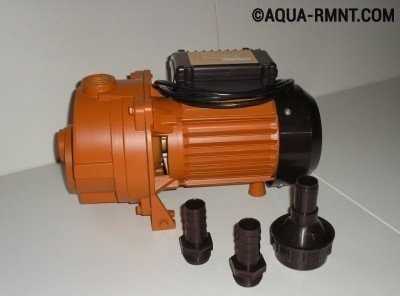

Насос «Агидель»-10

Более мощный вариант самовсасывающего типа, который устанавливается горизонтально и запускается без заливки рабочей камеры водой. «Сухой старт» в несколько раз облегчает эксплуатацию и исключает вероятность непредвиденных поломок.

Его устройство идентично вышерассмотренной модели. Начало работы выглядит несколько иначе, чем у большинства центробежных аппаратов.

Мотор запускает крыльчатку, которая силой вакуума втягивает внутрь рабочего пространства воздух. Он постепенно смешивается с жидкостью и через зону разрежения позволяет подкачивать воду заборному патрубку. Лишний воздух постоянно отводится через специальное отверстие, и процесс запускается бесконечное число раз. Далее все происходит аналогично другим центробежным самовсасывающим приборам.

Преимущества:

  • возможность работы на сухую;
  • невысокая стоимость;
  • простота эксплуатации и ремонта.

Технические параметры:

  • Электродвигатель – 700 Вт;
  • Производительность – 3,3 м3/ч;
  • Напор – 30 м;
  • Вес – 9 кг.

Насосная станция «Агидель»-10Д-24

Пригодная для перекачки чистой воды для питьевых и хозяйственно-бытовых нужд. Состоит из насоса и гидроаккумулятора, поддерживающего постоянное высокое давление (до 1,5 атмосфер) в системе.

Достоинства:

  • функционирование в автоматическом режиме, не требующем вмешательства человека;
  • горизонтальный монтаж в систему;
  • оснастка манометром и реле для регуляции давления;
  • емкий гидроаккумулятор;
  • работа от сети переменного тока в широких эксплуатационных условиях.

Технические параметры:

  • Мотор – 700 Вт;
  • Производительность – 3,6 м3/ч;
  • Напор – 30 м;
  • Гидроаккумулятор – 0,024 м
    3
    ;
  • Вес – 14,5 кг.

Особенности эксплуатации и ремонта

Использование этих насосов должно базироваться на следующих принципах:

  • необходимости заземления;
  • электро- и гидроизоляции после любых работ с проводкой и внутренними поломками;
  • точного учета заявленной производителем глубины всасывания и глубины самого водного объекта;
  • полного соответствия температурного режима воды и окружающего воздуха требованиям руководства по эксплуатации.

Производственный ресурс этих насосов рассчитан на 5 лет. Но при несоблюдении правил хранения, монтажа и эксплуатации они могут выйти из строя подобно любой другой технике.

Если насос «Агидель» не качает воду, причины стоит искать в:

  • разгерметизации водозаборной трубы;
  • поломках электрокабеля;
  • износе сальников.

Любая из этих причин устраняется заменой отработанных деталей новыми, что требует досконального изучения устройства и инструкци по эксплуатации этих насосов.

Если замена кабеля и шланга – менее трудоемкие задания, то с заменой сальника придется потрудиться. Одна из центральных задач в этом касается того, как размагнитить якорь водяного насоса «Агидель». Он достаточно плотно запрессован, поэтому потребуется металлический стержень и молоток, чтобы выбить и его, и сами подшипники. Все это делается очень аккуратно, чтобы избежать деформаций и не повредить неполоманные детали.


Опытные пользователи советуют до того, как перемотать насос «Агидель» или устранять другие серьезные неполадки самостоятельно, обратиться в ремонтную мастерскую или по меньшей мере посоветоваться со специалистами в сервисном центре. Незнание в этом случае не избавит от ответственности и заставит расплачиваться ценой своей техники.

sadovij-pomoshnik.ru

Насос Агидель М технические характеристики, цена

Одним из продуктов для подачи воды из автономного источника становится Агидель-М Уфимского производства – дачный насос для частых сезонных нужд. Аппарат востребован и будущим приобретателям рекомендовано узнать – почему. Возможно, агрегат станет незаменимым помощником в быту.

Технические характеристики насоса Агидель-М

Данный агрегат относится к поверхностному типу насосного оборудования, что сразу характеризует его долговечность – в скважину опускаются только всасывающие патрубки. Иные технические характеристики и предназначение:

  • Потребление электроэнергии – 370 В. Это говорит об экономичности насоса.
  • Вес – 6 кг.
  • Подъем воды с 7-ми метров. При условии установки эжектора – до 15 м.
  • Производительность – 2,9 куб.м/час.
  • Положение вертикальное.

Условия применения

  • Температура среды – до 40 С. Для откачки септиков, подвалов или иных грязных емкостей – насос непригоден.
  • Максимальный напор – 20 м. при монтаже собственного водопровода, важно учитывать протяженность ветки полива и домашние нужды. Не подойдет для дач в 2 этажа.
  • Способен на длительное время работы. Например, для наполнения бассейна.
  • Не предназначен для работы в холодные сезоны. Если такое условие необходимо, устраивают теплый кессон ниже уровня промерзания грунта.

Как показывает практика, описанных характеристик на небольшом дачном участке вполне хватает для дачных нужд.

Правила эксплуатации насоса Агидель-М

Агрегат можно считать неприхотливым. Однако основные правила от производителя обязательно выполняются – строго вертикальное положение, в теплом месте, на идеально ровную поверхность. В противном случае это грозит порчей оборудования и его полной не ремонтопригодностью.

Кроме того:

  • Кессон для круглогодичного пользования располагают на оголовке скважины или колодца – соблюдается максимальная приближенность к источнику воды. Его утепляют и обязательно укрывают от осадков или солнечных лучей.
  • Не возбраняется устанавливать насос на платформе прямо на зеркале воды. Только с условием абсолютной надежности плота и изоляцией электрической части. Придется удлинять провод, так как заводского комплекта не хватит.
  • Установка насоса происходит при заполненном баке – это трудно проделать на глубине или кессоне, где нет места, поэтому особенность важно учесть до установки.

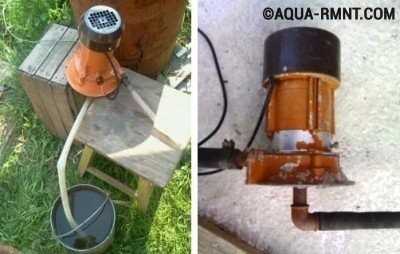

Насос Агидель-М считается «летним». Им поливают, питают баню, используют для систем душа, мойки авто.

Предварительная работа перед пуском

Процесс заключается в ручной заливке воды в емкость насоса или с применением колонки, где без труда создается нужное давление для закачки. После того как из шланга насоса появится вода, включают агрегат, крыльчатка начинает процесс вращения, отчего создается сила, способная подавать воду на вышеозначенные расстояния. После каждого перерыва, цикл повторяют – нельзя начинать работу с сухим баком.

Мелкий ремонт своими руками

Любое оборудование, рано или поздно выходит из строя. Простой признак поломки насоса – прекратившаяся подача воды. Причин может быть несколько: уход горизонта, прохудившиеся шланги, дефектные сальники. Проблемы решаются самостоятельно, если причина определена. Шланги меняют на новые аналогично поступают с сальниками, но процесс несколько сложнее:

  • Насос поднимают и просушивают. Важно сразу осмотреть наружную, а при разборке и внутреннюю часть на предмет ржавчины – это чревато не только худшим качеством работы, но и сигнализирует о плохой герметизации кессона, возникновения конденсата или протечек.
  • Освобождают двигатель от кожуха и снимают его, отвинчивая крепеж, удерживающий корпус.
  • Демонтируют уплотнения улитки, предварительно сняв ее с насоса.
  • Из под ослабленного винта крыльчатки выбивают якорь. Применяют деревянный молоток, чтобы не повредить конструкцию.
  • Когда сальники уже видны, оценивают их состояние равно другим деталям. При деформации меняют вместе с прокладками, осторожно, чтобы не повредить разделяющую вставку.
  • Обратная сборка происходит после установки комплектующих, так, как разбирался насос. Перед этим необходимо смазать движущиеся части подходящим составом и впредь не пренебрегать этой профилактикой.

В случае использования насоса только летом, на зимний период его обязательно демонтируют из кессона и проводят ремонтные мероприятия. Хранят в темном месте, защищенном от сырости.

Чтобы не пришлось скоро заниматься ремонтом дачного насоса, владельцам рекомендовано придерживаться вышеописанных правил эксплуатации. При бережном обращении, агрегат способен работать до 20 лет.

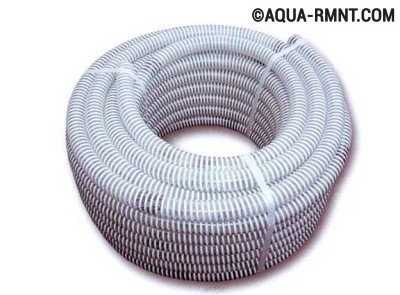

О шлангах

Резиновые изделия, хоть и отличаются пластичностью и герметичностью, нельзя назвать лучшими для укомплектования насоса Агидель-М. Все дело в силе всасывания – агрегат создает в шлангах разряжение, которое сдавливает пластичный материал. Оно способно перекрывать напор поступающей воды. Поэтому для дачного насоса данной марки, приобретается пластиковый шланг, армированный спиралью.

Также важно проверить даже новые рекомендованные шланги – они должны быть оснащены сетчатым фильтром. Их положение от дна – не менее 0,5 м. Если скважина или колодец заиленные, требуется профилактика самому источнику воды, иначе на поломках оборудования можно разориться. Следует регулярно оценивать состояние стенок скважины, качество обсадных труб, деревянной или бетонной поверхности колодца.

Видео по подготовке насоса Агидель-М к работе

teplonasos-ptz.ru

технические характеристики, устройство, подключение и ремонт

Насос Агидель – это еще один образец продукции отечественного производства. Бренд «Агидель» принадлежит Уфимскому производственному объединению. Причем, по заверениям дилеров, насосы данной торговой марки продаются не хуже аналогов от именитых производителей, что говорит о высокой конкурентоспособности изделий уфимских машиностроителей.

Водяной насос Агидель

Торговая марка «Агидель»: история бренда, обзор продукции

Уфимское агрегатное производственное объединение (УАПО) выпускает насосы марки «Агидель» с 70-х годов прошлого века. Причем многие владельцы подобной продукции пользуют насосами из первой партии до сих пор.

Секрет такой живучести объясняется изначально высоким качеством комплектующих и очень удачной конструкцией насосов Агидель.

Причем изготовление комплектующих, а равно и сборка агрегата, выполняется на базе производственных мощностей УАПО. То есть насосы Агидель изготавливают в тех же цехах, где производят сложные агрегаты для авиационной промышленности или высокотехнологическое оборудования для нефтегазовой отрасли.

Насос Агидель в работе

Кроме того, под брендом «Агидель» УАПО выпускает еще и бесконтактные системы зажигания, свечи (накаливания и искровые), корундовую керамику. А само УАПО – это достаточно уважаемый в узких кругах бренд, производящий генераторы, системы плазменного зажигания, защищенные электродвигатели и комплектующие для газоперекачивающих станций.

Словом, бренд «Агидель» — это очень уважаемая торговая марка, основанная известным отечественным производителем, продукция которого славится в достаточно специфичных кругах (добыча нефти и газа, авиастроение, оборонная промышленность и так далее).

Водяной насос Агидель: сортамент и характеристики

Сортамент насосов торговой марки «Агидель» очень скромен.

Ведь под этим названием уфимские машиностроители успели выпустить всего два агрегата для перекачки воды:

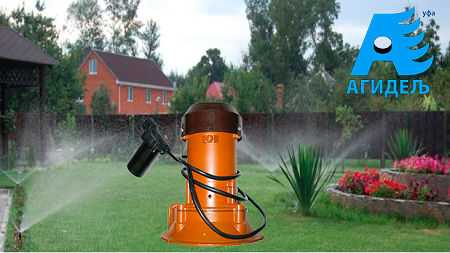

Насос «Агидель-М

  • Насос «Агидель-М» — малогабаритный агрегат центробежного типа, весом около шести килограмм и размерами 254 на 238 миллиметров (длина, диаметр).  Такой насос качает воду из колодцев 7-метровой глубины, а в паре с эжектором насос способен поднять жидкость даже с 15-метровой глубины.
  • Насос «Агидель-10» — не очень крупный агрегат самовсасывающего типа, весом до девяти килограмм и размерами 230х160х370 миллиметров. Данная модель «достает» воду из 7-метровых колодцев или скважин. Причем «Агидель-10» стартует и «на сухую», без обязательного заполнения рабочей камеры водой.

Технические характеристики насосов «Агидель»

Прочие характеристики модели «Агидель-М» выглядят следующим образом:

  • Генерируемый насосом напор – 20 метров.
  • Потребляемая мощность – 370 Вт.
  • Производительность агрегата – 2,9 м3/час

Рабочее положение агрегата – вертикальное.

Эксплуатационные характеристики модели «Агидель 10» выглядят следующим образом:

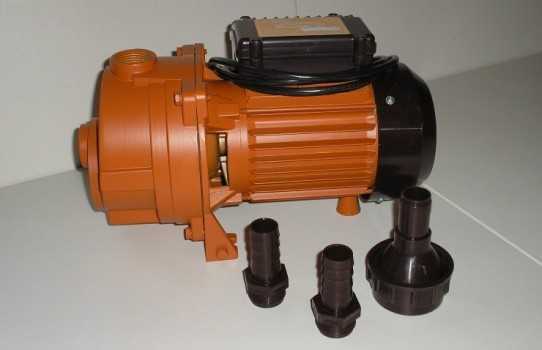

Поверхностный насос Агидель 10

  • Напор агрегата – 30 метров.
  • Потребляемая мощность – 700 Вт.
  • Производительность насоса – 3,3 м3 в час.

Рабочее положение агрегата – горизонтальное.

Если проанализировать все характеристики устройств, то окажется, что  насос «Агидель 10» выглядит предпочтительнее модели «Агидель М». Ведь у первого агрегата (Агидель 10) больший напор (на треть) и производительность (на 14 процентов).  Единственное преимущество модели «Агидель-М» — это вдвое меньшее энергопотребление – 350 Ватт против 700 Ватт.

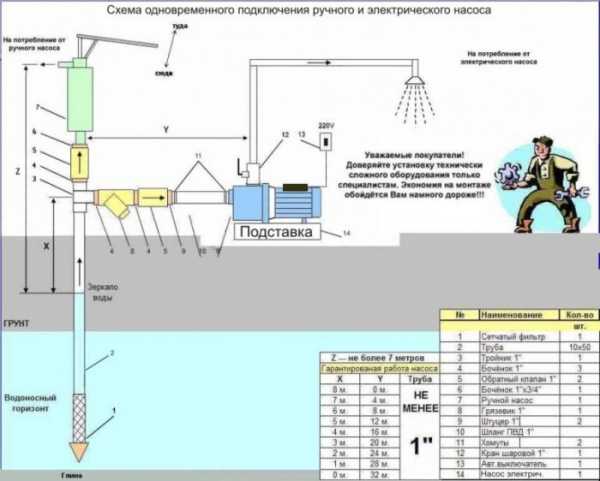

Установка насосов «Агидель»: обзор процесса

Основное требование производителя к процессу монтажа насосов – это установка агрегата только на ровную поверхность, в зоне с плюсовой температурой. Причем указанная зона должна располагаться максимально близко к скважине. Ведь забор воды такими агрегатами возможен лишь с глубины 7-15 метров.

Установка насоса Агидель

Поэтому лучший вариант размещения насоса – это кессон, а точнее крышка оголовка скважины или колодца, расположенная на дне этого защитного сооружения. Причем дно кессона должно заглубляться ниже уровня промерзания грунта. И такую конструкцию монтируют не далее 5-10 метров от стены дома. Поскольку напор старшей модели — «Агидель 10» — равен 30 метрам. А младшая модель «Агидель М» поднимет воду лишь на 20 метров.

Не худший результат дает и размещение насоса прямо на водной глади, когда агрегат монтируется на плоту, который спускают в колодец. Но в этом случае нужно  решить проблему гидроизоляции линии энергоснабжения. Ведь длина шнура насосов «Агидель» любой модификации составляет всего 1,5 метра, следовательно, шнур насоса придется наращивать или заменять более длинным проводом.

Впрочем, в кессоне или на плоту можно разместить только модель «Агидель 10», которую ненужно накачивать водой перед запуском. А вот модель «Агидель М» не работает «на сухую», поэтому ее эксплуатируют только в теплое время года, закрепив на консоли (кронштейне) у оголовка колодца.

Ведь перед пуском «Агидель М» нужно заполнить водой, заливаемой из бачка или закачиваемой с помощью воздушной крыльчатки и ручной помпы. И такие манипуляции не проделаешь на морозе или в тесном кессоне.

Поэтому модель «Агидель М» — это классический «летний» насос для полива грядок и газонов или водоснабжения бани.

Обслуживание насосов «Агидель»: сервис своими руками

Уход за насосами торговой марки Агидель не ограничивается заливкой жидкости в рабочую камеру, перед запуском агрегата. Иногда насос ломается и не качает воду из скважины. Причем причиной поломки может быть прохудившийся шланг – его меняют за считанные минуты, или деформировавшийся сальник – тут придется повозиться подольше.

Ведь для замены сальника нужно сделать следующее:

Схема насоса Агидель

  • Снять кожух агрегата, вывернув три винта, расположенных в верхней части корпуса.
  • Демонтировать корпус электродвигателя, открутив четыре винта, удерживающих этот элемент конструкции.
  • Снять улитку, выкрутив четыре болта и демонтировав резиновую прокладку, уплотняющую этот узел.
  • Далее нужно ослабить гайку крыльчатки, чтобы получить доступ к якорю двигателя насоса. Причем ось якоря придется выбить из крыльчатки легким ударом молотка (лучше киянки).
  • На извлеченной из крыльчатки оси и будут смонтированы оба сальника, разделенные прокладкой. Причем замена производится путем демонтажа изношенных деталей и монтажа новых  сальников, разделяемых старой (или новой) прокладкой.

Сборка насоса производится в обратном порядке: монтаж оси в крыльчатку, установка уплотнителя, сборка улитки, монтаж корпуса электродвигателя и сборка кожуха.

В иных манипуляциях, проводимых своими руками или в сервисном центре, насосы «Агидель» не нуждаются. И если вы не будете перегружать «старший» агрегат и не станните эксплуатировать «младшую» модель без предварительного залива воды в камеру, то насосы «Агидель» прослужат вам, как минимум, пару десятилетий.

canalizator-pro.ru

Агидель насос водяной м 10 и характеристики устройства

Поверхностный насос для подкачки воды на даче или в частном доме – мечта каждого владельца приусадебного участка. На сегодняшний день есть агрегаты, которые выпускаются на Уфимском производственном объединении. Это модели «Агидель-10»  и «Агидель-М». Даже если имеется центральный водопровод, то желательно иметь насос для полива грядок, набирая воду из ближайшего водоема или колодца.

Модель Агидель 10 представляет собой поверхностный насос центробежного действия для подкачки воды при устройстве системы водоснабжения на приусадебном участке или в индивидуальном доме. Покупая данную модель, вы обеспечиваете себя качественным и недорогим оборудованием, которое способно не один десяток лет бесперебойно подавать воду на участок.

Преимущества насоса

Преимущества данной модели очевидны:

  • Насосы предназначаются для перекачки или добычи воды из колодцев, скважин или водоемов;
  • Добыча производится с глубины до 10 метров, причем подкачка может осуществляться достаточно длительный период времени, так как двигатель, установленный на насосе, имеет защиту от перегрева;
  • Располагается насос на поверхности воды, что исключает возможность короткого замыкания вследствие попадания влаги на двигатель;
  • Данное устройство практично и удобно в эксплуатации, экономично в плане потребления электроэнергии;
  • Мелкий ремонт можно провести своими руками, пользуясь инструкцией, которую прилагает производитель.

Видео обзор насоса Агидель

Познакомимся с характеристиками насоса Агидель 10 более подробно, чтобы понять область его применения на участке и правила эксплуатации. Данная модель – это поверхностный центробежный насос, предназначенный для подкачки воды не погружаясь в нее. Его следует устанавливать возле источника (водоем, колодец, емкость), а в воду опускается только всасывающий шланг или труба.

Технические характеристики

Данный способ установки призван обеспечивать безопасность на высоком уровне, поскольку исключается контакт электропровода с жидкостью. Технические характеристики имеют следующие параметры:

  • Мощность насоса — 700 кВт;
  • Уровень подъема воды – до 30-ти метров;
  • Средняя производительность – 3,3 куб. м/час;
  • Вес 9 килограмм;
  • Размеры 18х19х36 см;
  • Используемое напряжение 220 в.

Эту модель можно встраивать в систему водоснабжения частного дома или применять для орошения дачного участка. Он полностью обеспечивает систему постоянным напором воды из скважины. Устанавливать агрегат нужно только горизонтально. Монтаж производиться на каком угодно расстоянии от воды. Модель  «10» предназначена для круглогодичной работы. Но в зимний период потребуется утепление насоса.

Рекомендуем к прочтению:

Преимуществом данной модели является простота эксплуатации, некоторые особенности конструкции и индивидуальные характеристики:

  1. Двигатель предназначен для непрерывного режима работы;
  2. Установленный термовыключатель (производства Германии) предохраняет механизм от перегрева;
  3. Медный провод обмотки электродвигателя;
  4. Подшипники с малошумными характеристиками;
  5. Установленный успокоитель повышает эффективность всасывания;
  6. Прочный корпус из алюминиевого сплава;
  7. Качественные резиновые прокладки и уплотнители;
  8. Вал насоса изготовлен из нержавейки;
  9. Все внутренние составляющие из высокопрочных полимеров.

Модель снабжена механизмом нагнетательного действия центробежного типа, который приводится в действие при помощи однофазного электродвигателя. Агрегат имеет колесо с лопастями, которое при вращении захватывает воду из источника и создает необходимый напор. Это достаточно простое устройство, имеющее высокий КПД и отличающееся повышенной износоустойчивостью.

Место установки

Для того чтобы правильно установить оборудование, потребуется ровная площадка. Желательно при выборе места избегать попадания прямых солнечных лучей. Можно изготовить защитный короб из досок или другого подручного материала. Модель насоса Агидель 10 предназначена для установки и в хозяйственной пристройке, и в подсобном помещении на даче или в частном доме.

Сам насос и систему труб  можно уложить под землей, в том случае, если она предусмотрена для работы зимой. Для этого нужно выкопать небольшое углубление, сделать бетонную стяжку на пол и на стены. Затем уложить гидроизоляцию для защиты агрегата от сырости и влаги, и утеплитель. Яма закрывается непротекаемой теплой крышкой.

Внимание! Для предотвращения утечки воды во время простоя, на всасывающем шланге желательно установить клапан обратного действия. Этот дополнительный элемент входит в комплектацию насоса.

Видео по монтажу и запуску насоса Агидель

Многие владельцы умудряются прятать насосы внутри колодцев, сооружая плотик из материала не подверженного коррозии. Такой скважинный способ установки позволяет использовать короткий всасывающий шланг и избавляет от необходимости постоянно контролировать уровень воды. Но при этом придется увеличить длину электрического шнура. Поскольку на насосе имеется шнур длиной 1, 5 метра, то лучше установить провод достаточной длины, и проложить его так, чтобы исключить случайные повреждения.

Важный момент! При установке насоса не забывайте обеспечить надежное заземление агрегата. В зимний период потребуется утеплить систему, чтобы не допустить замерзания воды внутри насоса.

Перед началом монтажных работ внимательно ознакомьтесь и инструкцией, чтобы учесть все требования и рекомендации для обеспечения долгой и надежной работы агрегата.

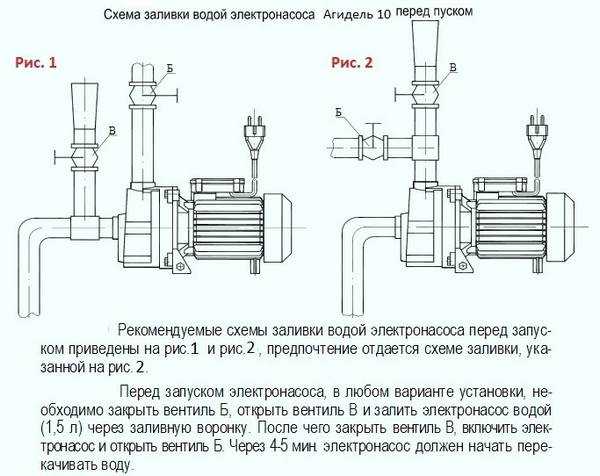

Подготовка к запуску

Модель 10 не требует предварительной заливки системы. Она имеет достаточную мщность, чтобы создать разряжение в подводящей трубе. При первом включении вода не будет подниматься по трубе сразу. Ведь Агидель 10 – это самовсасывающий насос и поэтому следует подождать 3-5 минут для того, чтобы система заполнилась, и появился водяной напор.

Рекомендуем к прочтению:

Модель Агидель М требует предварительной заливки водой перед пуском. Это нужно обязательно помнить. В противном случае есть риск вывести из строя механизм. Рассмотрим метод заливки агрегата, установленного на ручной колонке:

  • Открывается кран насоса;
  • Отводной шланг опускают в емкость, наполненную водой;
  • Качаем воду колонкой в ручном режиме для создания вакуума в скважине. Жидкость из емкости начинает движение к скважине, вызывая вращение крыльчатки насоса;
  • Продолжаем качать до момента, пока вода не польется из колонки, и запускаем агрегат.

Если же насос установлен возле емкости или водоема, то нужно просто заливать воду в подводящий шланг до того момента, пока она не потечет из подающей магистрали. Затем быстро опустить подводящий патрубок в воду и включить агрегат.

Слабая подача воды

Одна из основных причин плохой подачи воды – качественные характеристики заборного шланга. Дело в том, что внутри шланга создается достаточно мощное разряжение, которое способно сжимать стенки шланга. В данном случае следует применять либо металлическую или пластиковую трубу. Можно использовать специальный армированный шланг.

Другая самая распространенная причина слабого напора – износ или повреждение сальников. В таком случае их потребуется заменить. Благо производитель позаботился и об этом. К каждому насосу прилагается подробная инструкция, где описывается ремонт и технические характеристики агрегата.

Видео по ремонту насоса Агидель

Порядок действий при замене сальников:

  1. Демонтируется верхняя часть защитного кожуха насоса;
  2. Снимается уплотняющая прокладка и нагнетающая улитка;
  3. Ослабляется гайка крыльчатки с целью получения доступа к якорю насоса;
  4. Ось якоря аккуратно выбивается из крыльчатки через бронзовую или латунную прокладку;
  5. Меняется сальник и (если необходимо) уплотнительная прокладка;
  6. Сборка проходит в обратной последовательности.

Производительность насоса, как агрегата центробежного действия зависит в большей степени от сопротивления системы труб и высоты, на которую предполагается подавать воду. Поэтому при выборе модели насоса для скважины или для водоема следует учитывать условия, в которых будет работать агрегат. Если придется работать на максимуме, то производительность, естественно, будет отличаться от параметров, указанных заводом изготовителем. При минимальном сопротивлении и напор, и производительность насоса может быть гораздо выше заявленной в паспорте.



vodakanazer.ru

Насос Агидель М и 10

Среди поверхностных насосов, востребованных на дачных участках, есть и два агрегата, выпускаемые Уфимским производственным объединением: «Агидель-М» и «Агидель-10».  Даже при наличии центрального водопровода хозяева предпочитают иметь под рукой оборудование, чтобы поливать грядки не хлорной водой из крана, а набрать из ближайшего колодца либо использовать дождевую, собранную в емкости. Рассмотрим характеристики подробнее, чтобы выяснить, где их можно применять на участке и как правильно эксплуатировать.

Технические характеристики

Обе модели относятся к группе поверхностных центробежных агрегатов, т. е. качают воду без погружения в нее. Их устанавливают около источника, а в воду опускают только всасывающие шланги или трубы.

Это обеспечивает высокий уровень безопасности, потому что исключен контакт электропроводов с жидкостью.

Особенности устройства в «Агидель-М»

Модель насоса с маркировкой «М» отличается малыми габаритами (всего 6 кг) и экономным потреблением энергии (370 Вт). Предназначена для перекачки холодной воды, температура которой не превышает 40 градусов. Способна всасывать воду с глубины до 7 метров, причем длительное время, потому что снабжена специальной защитой от перегрева. Если доукомплектовать эжектором, то можно использовать и в колодцах, с глубиной до 15 метров.

Насос Агидель-М относится к поверхностным центробежным насосам, которые при запуске требуют предварительной заливки

Аппарат предназначен для перекачки только чистой воды из колодцев, скважин, искусственных водоемов, бассейнов. При заборе воды из бассейна или водоема надо следить, чтобы от приемного клапана до  дна источника было более 0,35 м. Максимальный напор – 20 метров.

Анализ устройства насоса «Агидель-10»

Насос Агидель-10 относится к группе самовсасывающих насосов, которые работают без предварительной заливки

В отличие от предыдущей модели, устройство оборудования с маркировкой «10» более мощное. Этот агрегат потребляет свыше 500 Вт энергии, но при этом обеспечивает больший напор воды (в 30 м). Весит 9 кг. Является самовсасывающим насосом, не требующим при запуске системы заливки водой. Рекомендован для проведения водоснабжения в дом, потому что  за счет большей мощности подает воду с нормальным напором в несколько точек одновременно, к примеру, в ванную и кухню.

Нюансы монтажа и особенности эксплуатации

Теперь перейдем к правилам установки и эксплуатации оборудования.

Где устанавливать

Оборудование следует устанавливать на твердой ровной поверхности. От этого будет зависеть качество работы. Для защиты от осадков и прямых солнечных лучей рекомендуется сооружать специальные контейнеры либо устанавливать агрегаты в подсобных помещениях. Первый способ предпочтительнее, потому что из-за длинных труб или шлангов будет снижаться напор.

Обязательным условием нормальной работы насоса будет его установка на ровную твердую поверхность

Эти насосы не предназначены для использования зимой, но если другого варианта водоснабжения дома не предусмотрено, то надо найти для системы помещение, где температура не будет опускаться ниже нуля. Второй способ — выкопать яму ниже уровня промерзания земли, забетонировать ее,  утеплить и поместить туда оборудование.

Некоторые умельцы прячут оборудование внутри самого колодца, соорудив для него крепкий плотик из материалов, не вступающих во взаимодействие с водой. Этот способ дает возможность искусственно увеличить высоту всасывания, но требует подключения к удлинителю, так как длины шнура не хватит, чтобы дотянуться до розетки (длина шнура от всего 1,5 м.).

При  этом надо помнить, что место подсоединения к удлинителю должно быть тщательно заизолировано от влаги, а установка проводиться с обязательным заземлением.

Предварительная заливка воды перед запуском

Следует учитывать, что подключение насоса «Агидель-М» требует предварительной заливки системы водой. Работа «на сухую» выведет из строя механизм. Рассмотрим, как можно провести заливку системы на даче с использованием ручной колонки:

  1. Открывают кран.
  2. В емкость с водой опускают шланг от насоса.
  3. Начинают качать ручной колонкой, чтобы создать в скважине вакуум.
  4. Через шланг и насос вода из емкости начнет двигаться к скважине, вызвав движение воздушной крыльчатки.
  5. Дожидаются, пока из колонки польется вода, и запускают агрегат.

Вот как этот процесс демонстрирует схема запуска оборудования:

По такой схеме можно произвести запуск насоса от домашней скважины

Если используется насос «Агидель-10», то заливка не требуется. Вода при первом запуске появится не сразу, а в течение 5 минут. Таковы особенности самовсасывающих систем. И чем выше уровень воды в колодце, тем быстрее начнется подача.

Самостоятельно устранение неисправностей

Некоторые проблемы можно устранить без помощи специалистов.

Слабая подача воды

Плохая подача (слабая струя или рывками) чаще всего бывает при использовании неправильного водозаборного шланга. При засасывании жидкости из скважины внутри резиновых шлангов образуется разреженный воздух, который вызывает сжатие стенок. Это и мешает нормальной подаче воды. Для агрегата рекомендован шланг, армированный пластиковой спиралью.

Для водозабора используют армированный пластиковой спиралью шланг

Замена сальника

Текущий ремонт насоса связан с заменой сальников, потому что если они выходят из строя, то начинаются протечки в дренажном отверстии.

Рассмотрим, как их заменить своими руками.

На схеме красными точками обозначены места расположения болтов, которые следует откручивать

  1. Откручиваем три болтика, расположенные сверху на корпусе, и снимаем кожух.
  2. Выкручиваем 4 болтика в электродвигателе.
  3. Снимаем корпус электродвигателя.
  4. Отсоединяем улитку, выкрутив 4 болта.
  5. Снимаем прокладку из резины.
  6. Выкручиваем гайку, которая держит крыльчатку.
  7. Достаем из крыльчатки ось якоря (если не достается, «помогите» ударом молотка по оси якоря).
  8. Когда якорь с подшипником выйдут из корпуса, в крыльчатке найдите сальники.
  9. Достаньте их так, чтобы не повредить вставку между ними.
  10. Установите новые сальники, разделив их вставкой, и собирайте агрегат в обратной последовательности.

Если насосы Агидель использовать в соответствии с инструкцией, то они работают стабильно и требуют лишь периодической чистки и смазки деталей.

Оцените статью: Поделитесь с друзьями!

aqua-rmnt.com

Эл. насос Агидель М (Оригинал, г. Уфа) Новый

📌📌📌📌📌📌📌📌📌📌📌📌📌📌📌📌📌📌📌📌📌
САМЫЕ ЛУЧШИЕ ЦЕНЫ НА НАСОСЫ В ВОЛГОГРАДЕ!!!
📌📌📌📌📌📌📌📌📌📌📌📌📌📌📌📌📌📌📌📌📌
=============================================
Поверхностный насос Агидель-М. Оригинал. Производство УАПО г. Уфа. Садовый, вертикальный насос Агидель,- легенда всех времен и народов. Надежный и качественный насос для дома и дачи.
========================================
Данная модель относится к группе поверхностных центробежных насосов, т.е. качает воду без погружения в нее. Устанавливается около источника, а в воду опускают только всасывающие шланги или трубы.

Модель насоса «Агидель-М» отличается малым весом (6 кг) и экономным потреблением электроэнергии (370 Вт). Предназначена для перекачки холодной воды, температура которой не превышает 40°С. Способен всасывать воду с глубины до 8 метров длительное время, так как снабжен специальной защитой от перегрева.

Насос предназначен для перекачки только чистой воды из колодцев, скважин, искусственных водоемов, бассейнов. При заборе воды из бассейна или водоема необходимо следить, чтобы от приемного клапана до дна источника было более 0,35 м.

Максимальный напор воды – 22 метра. Пропускная способность — 2.9 куб. м/час.
========================================
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
✅ Товар сертифицирован: Да
✅ Гарантия: 1 год
✅ Качество воды: чистая
✅ Механизм насоса: центробежный
✅ Тип поверхностного насоса: обычный
✅ Пропускная способность: 2.9 куб. м/час
✅ Максимальный напор: 22 м
✅ Установка насоса: вертикальная
✅ Напряжение сети: 220-230 В
✅ Длина сетевого шнура: 1.5 м
✅ Потребляемая мощность: 370 Вт
✅ Размеры (ШхВхД): 23.8×25.4 см
✅ Вес: 6 кг
======================================
👍 Гарантия, сервисный центр.
👍 Наличный и безналичный расчет, или оплата по терминалу.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
☎️ ЗВОНИТЕ И УЗНАВАЙТЕ БОЛЬШЕ ИНФОРМАЦИИ О АССОРТИМЕНТЕ ВСЕГО ПОСТАВЛЯЕМОГО НАМИ ТОВАРА!!! ЕЩЕ ДЕШЕВЛЕ + ДАРИМ СКИДКИ!!! ☎️
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲

www.avito.ru

Поверхностные : Агидель — М

Компания «Теплотехника» реализует бытовые поверхностные центробежные насосы в Хакасии. Предлагаем вам экономичную модель «АГИДЕЛЬ-М». Основное отличие от модели «АГИДЕЛЬ-10» — меньшая потребляемая мощность, однако максимальный напор воды при этом также меньше на 8 метров.

Описание

Бытовой насос для воды «АГИДЕЛЬ-М» предназначен для перекачки пресной воды из колодцев, водоёмов, а также скважин с глубины не более 8 метров. Данный насос отлично подходит для устройства водоснабжения, надёжен и очень удобен в эксплуатации.

Характеристики бытового центробежного насоса «АГИДЕЛЬ-М»

Параметры

Значения параметров

Номинальный напор (всасывание + нагнетание + потери в трубопроводах), м, не менее

20

Номинальная подача (при общем напоре 20 м), куб. м/ч, не менее

1,44

Максимальный напор, м, не менее

22

Максимальная подача, куб. м/ч, не менее

2,9

Потребляемая мощность, Вт

370 + 15%

Напряжение сети, В

220

Высота всасывания, м, не более

8

Масса электронасоса без комплекта поставки, кг, не более

6

Производительность насоса «АГИДЕЛЬ-М» зависит от того, на каком расстоянии он установлен — чем ближе насос к воде, тем выше его производительность.

Компания «Водотехника» продаёт насосы для воды уже более 10 лет! Вам необходим насос для воды? Напишите или позвоните нам, и мы подберём вам насос исходя из ваших потребностей!

www.teplo19.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
