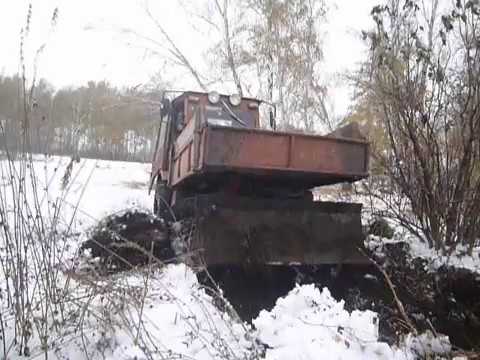

Проходимость т 16: Трактор Т-16 — необычное самоходное шасси передним грузовым отсеком

Содержание

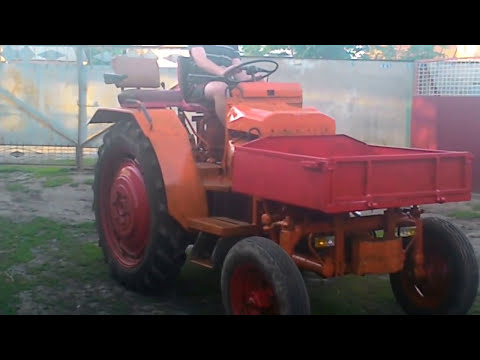

Трактор Т-16 — необычное самоходное шасси передним грузовым отсеком

Более 30 лет, с 1961 по 1995 год, Харьковский завод тракторных самоходных шасси выпускал трактор Т-16. Его и в наши дни активно используют фермеры:…

Более 30 лет, с 1961 по 1995 год, Харьковский завод тракторных самоходных шасси выпускал трактор Т-16. Его и в наши дни активно используют фермеры: применяют как экскаватор, погрузчик, бульдозер, для косьбы, окучивания картофеля и овощей, перевозки грузов и даже вспашки. В отличие от обычных сельскохозяйственных тракторов, на Т-16 двигатель и трансмиссия расположены сзади, а передняя часть представляет собой открытую трубчатую раму, предназначенную для установки навесных орудий. Эта конструкция позволяет трактористу со своего места хорошо видеть междурядья рабочие органы навесных орудий.

Компактность, хорошая проходимость, маневренность и простота конструкции привели к тому, что сегодня владельцы техники продолжают самостоятельно модернизировать эту машину.

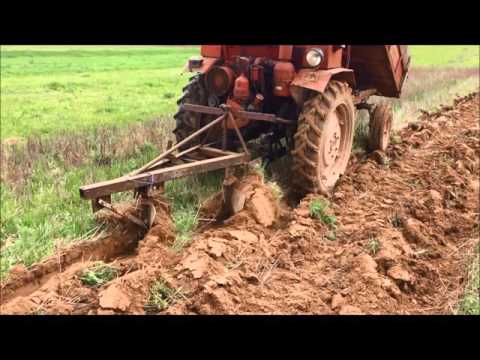

Например, крепят плуг, пропашной культиватор, сеялку, картофелекопалку. Умельцы устанавливают на Т-16 передний ведущий мост, механическую лебедку, проходимость трактора еще повышается.

Основой конструкции трактора Т-16 послужили самоходные шасси ДСШ-14, которые выпускали на Харьковском заводе тракторных самоходных шасси (Украина) с 1961 по 1967 год, здесь же стали производить и трактор. Таких машин было выпущено почти 600 тысяч. До сих пор сельские жители применяют Т-16 для заготовительных и приусадебных работ, и он пользуется большим спросом.

Технические подробности

Трактор оснащен дизельным двигателем внутреннего сгорания, с воспламенением от сжатия, марки Д21, четырехтактным, двухцилиндровым, мощностью 16 л. с., с 7-ступенчатой коробкой передач. На дизеле применен топливный насос распределительного типа НД-21/2 с неравномерным чередованием рабочих ходов (через 180° и 540°), что необходимо для двухцилиндровых двигателей с однорядным расположением цилиндров и с кривошипами коленчатого вала, расположенными под углом 180°.

На топливном насосе высокого давления установлены: топливоподкачивающий насос с ручным насосом и малогабаритный центробежный всережимный регулятор с корректором подачи топлива. Фильтрация топлива обеспечена фильтрами предварительной очистки пластинчатощелевого типа и тонкой очистки со сменными бумажными фильтрующими элементами. На дизеле использован воздухоочиститель с инерционным элементом и автоматическим удалением пыли (первая ступень) и с контактно-масляным элементом (вторая ступень).

Фильтрация масла производится полнопоточной реактивной масляной центрифугой. Охлаждение осуществляется воздухом, подаваемым осевым вентилятором. Пуск двигателя происходит с помощью электростартера мощностью 2,8 л. с., который питается от аккумуляторной батареи напряжением 12 В и емкостью 135 а. ч. Для облегчения пуска применены свечи накаливания СН-150.

Коробка передач трехвальная, с поперечно расположенными валами, но не имеет полного реверсирования передач. Обеспечивает семь передач переднего (из которых одна замедленная) и одну — заднего хода. Находится в общем картере трансмиссии. Изолированная от проникновения масла внутренняя полость корпуса трансмиссии является картером муфты сцепления, к которому консульно прикрепляется двигатель самоходного шасси.

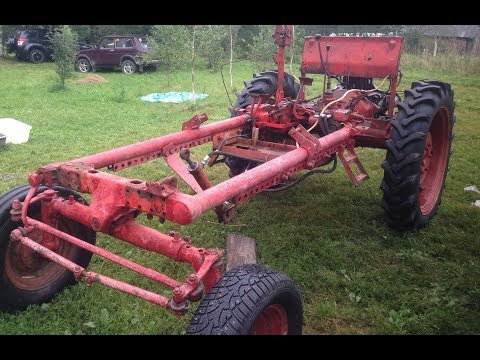

Конструкция рамы ходовой части

Рама шасси Т-16 состоит из переднего и заднего брусьев и боковых труб, к которым снизу приварены планки с отверстиями. Вместе со специальными площадками при ходовой части трактора и отверстиями переднего бруса рамы планки используют для крепления навесных машин и орудий.

Внутри литой полости заднего бруса две перегородки. В их отверстия запрессованы втулки поперечного вала рулевого управления. Внутренняя полость заднего бруса используется и в качестве масляной емкости гидросистемы. К левой трубе рамы приварены кронштейны крепления гидрораспределителя и опоры аккумуляторных батарей. Передний брус имеет вилкообразный прилив для соединения с балансиром переднего моста.

Шасси трактора Т-16

Универсальное самоходное шасси является разновидностью колесного пропашного трактора. От обыкновенного трактора самоходное шасси отличается компоновкой: мотор компактно расположен позади кабины, а перед ней находится открытая рама и передний мост. Рама обычно двухбалочная, реже однобалочная. На нее крепится различное навесное сельскохозяйственное или специальное оборудование, в базовой комплектации — кузов-самосвал.

Благодаря тому что оборудование находится перед кабиной, оно хорошо видно и его работой легко управлять. Как правило, его можно быстро смонтировать и снять. Управление навесными орудиями производится с помощью гидравлической системы. Обычно значительная часть узлов и деталей самоходного шасси унифицирована с близким по характеристикам колесным универсально-пропашным трактором.

Фильтрация масла производится полнопоточной реактивной масляной центрифугой. Охлаждение осуществляется воздухом, подаваемым осевым вентилятором. Пуск двигателя происходит с помощью электростартера мощностью 2,8 л. с., который питается от аккумуляторной батареи напряжением 12 В и емкостью 135 а. ч.

Для облегчения пуска применены свечи накаливания СН-150. Коробка передач трехвальная, с поперечно расположенными валами, но не имеет полного реверсирования передач. Обеспечивает семь передач переднего (из которых одна замедленная) и одну — заднего хода. Находится в общем картере трансмиссии. Изолированная от проникновения масла внутренняя полость корпуса трансмиссии является картером муфты сцепления, к которому консульно прикрепляется двигатель самоходного шасси.

Возможности Т-16

Открытое, без кабины и навеса, рабочее место тракториста расположено сзади, впереди на раме — крепление для дополнительного оборудования. Благодаря нестандартной компоновке самоходное шасси Т-16 может работать с разнообразнейшими сельскохозяйственными приспособлениями и агрегатами: плугом, пропашным культиватором, сеялкой, картофелекопалкой, окучником, грузовой самосвальной платформой, погрузчиками различных типов, мотопилой, грейдерной лопатой, щеткой для чистки дорог (устанавливается под рамой), экскаватором, компрессорной станциеи, стогометателем, сенокосилкой, опрыскивателем и др. На самоходных шасси Т-16 крепят передний ведущий мост и устанавливают механическую лебедку, тем самым увеличивая проходимость машины.

Модернизированный вариант Т-16М

В 1967 году провели модернизацию самоходного шасси, которое получило дизельный двигатель воздушного охлаждения мощностью 25 л. с., новую коробку передач и обозначение Т-16М, на нем уже устанавливалась каркасная кабина.

На тракторе Т-16М применена двойная муфта сцепления с совмещенным управлением. Муфта сцепления самоходного шасси имеет особенность, в ней накладки ведомого диска главной муфты сцепления имеют большую площадь и больший радиус трения, чем накладки ведомого диска муфты привода ВОМ (вала отбора мощности). Поэтому муфта привода ВОМ обладает повышенными предохранительными функциями против воздействия динамических нагрузок.

Центральная передача трактора Т-16М состоит из ведущей цилиндрической шестерни, закрепленной на вторичном валу коробки передач, и ведомой шестерни, напрессованной на корпус дифференциала. Корпус дифференциала вращается в двух подшипниках, закрепленных в стаканах, установленных в боковых расточках корпуса трансмиссии. Дифференциал самоходного шасси Т-16М -закрытого типа. Блокировка производится зубчатой торцовой муфтой.

Конечная передача трактора представляет собой одноступенчатые передачи, смонтированные в двух отдельных литых картерах, которые посредством промежуточных рукавов тормозов соединяются с корпусом заднего моста. Основные детали этих конечных передач взаимозаменяемы, за исключением картера и его штампованного поддона.

Тормоза трактора простые, ленточные, установлены в рукавах полуосей дифференциала. Полурамный остов самоходного шасси Т-16М образован литым корпусом центральной сварной трубчатой полурамой. На самоходном шасси двигатель в сборе с муфтой сцепления крепится к корпусу главной передачи, а полурама остается открытой грузовой самосвальной платформы. За счет применения колес увеличенного типоразмера возросла грузоподъемность.

Усовершенствованная модель Т-16МГ

С 1986 года приступили к выпуску модернизированного самоходного шасси Т-16МГ, на котором установлена полноценная кабина и улучшенный дизельный двигатель Д-21 А1, мощность оставили прежнюю — 25 л. с. Улучшения коснулись многих узлов и механизмов, выросла надежность трактора. Серьезное преимущество этого колесного трактора — его универсальность при использовании на различных грунтах, так как колеса не наносят больших повреждений земляному покрытию сельскохозяйственных угодий, в отличие от металлических гусениц. В 1995 году выпуск трактора Т-16 был прекращен.

Модификации

Кроме базового Т-16М, завод производил его специализированные модификации: Т-16ММЧ — для работы на чайных плантациях, Т-16МТ — низкоклиренсный, для работы в теплицах, Т-16МГ — с грузовой самосвальной платформой. Шасси Т-16М и его модификации предприятие выпускало вплоть до начала 1990-х годов.

Универсальный и неприхотливый

Многие фермеры и сельские жители признают, что трактор Т-16 — самый универсальный и полезный из всех тракторов небольшой мощности. Неприхотливый в использовании, удобный в ремонте и весьма надежный, трактор Т-16 завоевал всенародное признание и ласковые прозвища — «шассик», «дашечка», «попрошайка», «шайтан», «официант».

Сначала машину использовали для работы в овощеводстве, опрыскивания деревьев, перевозки небольших грузов в труднопроходимых местах. Также его применяли в малых строительных бригадах, для перевозки камней, песка, древесины, лебедок, пилорам, сварочных аппаратов и т. д. Затем он завоевал популярность и в других сферах: его стали применять автодорожные, коммунальные предприятия и организации, фермеры и сельские жители (в индивидуальном хозяйстве).

Подпишись на наш Telegram-канал

плюсы и минусы в 2022

Трактор Т-16 – это самоуправляемый самоходный агрегат для сельскохозяйственных работ в домашнем хозяйстве, выпускаемый Харьковским тракторным заводом с 1961 года. В 1967 году на пару лет производство было приостановлено, и возобновлено в модифицированном варианте до 1996 года.

Применение

Первоначальная модель была без кабины, и лишь позднее трактор оборудовали удобной кабиной, защищающей оператора от осадков и холода. Маневренный компактный Т-16 предназначен для обработки небольших сельскохозяйственных угодий.

Универсальный высокомощный агрегат используют для выполнения разнообразных работ:

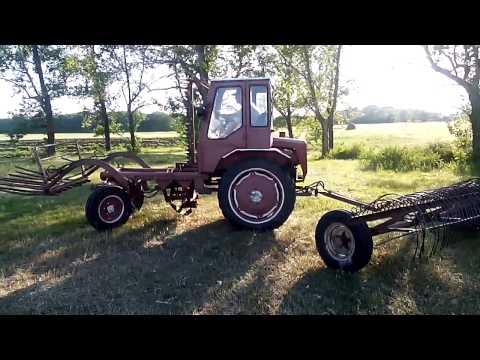

  • погрузочных, экскаваторных, сенокосных;

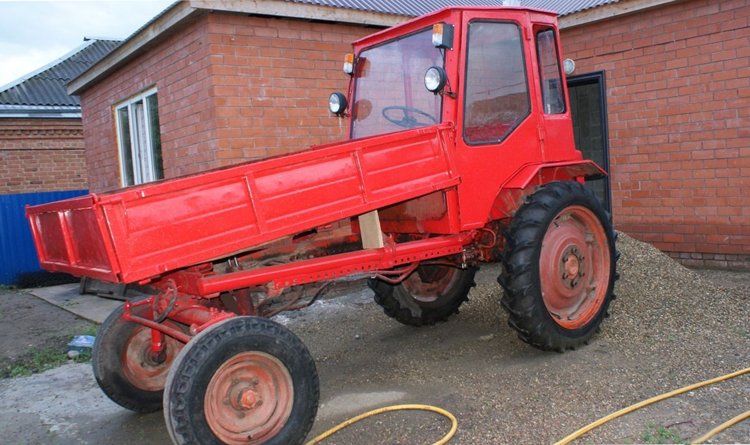

  • транспортирования грузов на передней платформе и прицепе;

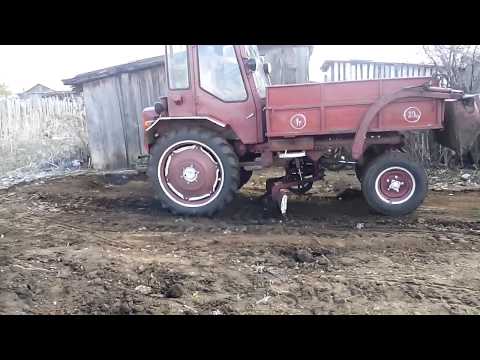

  • обработки почвы – боронования, пахоты, культивации;

Технические характеристики

Размеры трактора 3820х2000х2600 мм. Весит модель 1685 кг. Т-16 оснащен четырехтактным двигателем мощностью 16 л.с. Последние модификации сопровождает агрегат мощностью 25 л. с. Двигатель размещен сзади под кабиной. Мощности хватает для работы навесного оборудования весом до 150 кг. Трактор оборудован механической коробкой передач с 7 положениями для езды. Прямоугольное положение вала по отношению к оси позволило уменьшить размеры трансмиссии. Навесное оборудование устанавливают на трубчатый подрамник. Передняя установка навесного оборудования облегчает наблюдение и контроль за работой.

Плюсы

Трактор Т-16 отличается долговечностью и выносливостью, поэтому и сейчас можно встретить работающие модели первых выпусков

Т-16 выполняет различные работы вплоть до перевозки грузов

К плюсам относятся:

  • незначительный расход ГСМ;

  • минимальные габариты;

  • отличная маневренность, позволяющая разворачиваться технике в стесненных условиях;

  • бюджетная стоимость;

  • легковесный колесник способствует бережной обработке почвы;

  • ремонтопригодность – водитель может самостоятельно отремонтировать трактор. Нетрудно достатьзапчасти к Т-16;

  • возможность модификации отдельных узлов и переделки трактора для выполнения различных работ;

  • воздушно охлаждаемый двигатель не требует применения охлаждающих жидкостей;

  • универсальность применения;

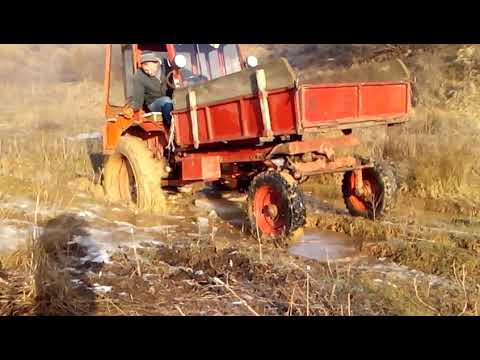

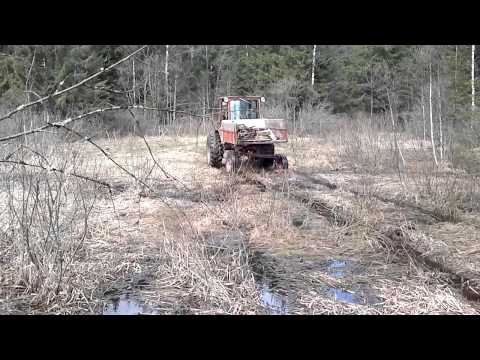

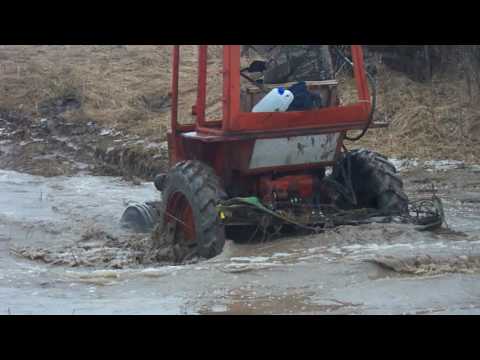

  • высокая проходимость, позволяющая эксплуатировать агрегат в условиях бездорожья и в любую погоду.

Трактор имеет несложное устройство, не требует значительной подготовки для его управления.

Минусы

Минусов у трактора мало, но они есть тоже:

  • чувствительное рулевое управление при езде с грузом – незначительная неровность почвы может вызвать ощутимый рывок;

  • требуется навык для управления механизма ВОМ – выжать сцепление, выдержать небольшую паузу, и резко выключить ВОМ;

  • невозможность обработки крупных земельных участков.

ТО

Для поддержания трактора на ходу необходимо регулярно проводить нехитрое техническое обслуживание:

  • проверка наличия топлива;

  • долив топлива, охлаждающих жидкостей, масла;

  • проверка работоспособности рулевой и тормозной системы;

  • контроль заряда аккумулятора.

Моторное масло меняют через каждые 250 часов работы, трансмиссионное масло – через 500 часов.

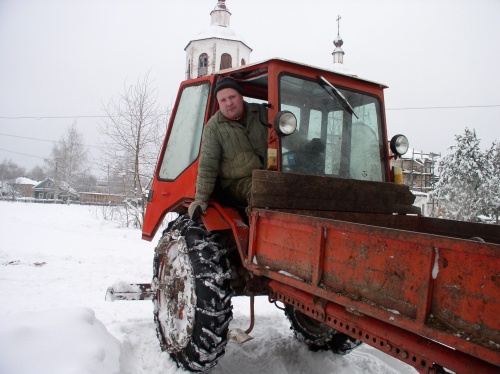

Кабина

Закрытая с 4 сторон кабина не отличается повышенной комфортностью, да как тут отсутствует регулировка сидения по высоте, нет системы кондиционирования и вентиляции. Приборная панель оснащена самыми необходимыми элементами.
