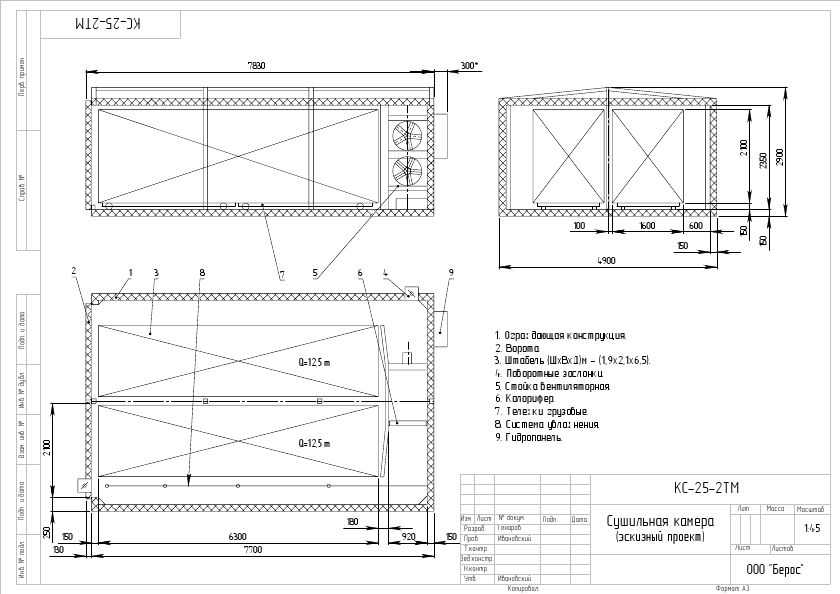

Сушильные камеры для пиломатериалов — чертежи и схемы

Содержание

Качественный пиломатериал – это мечта многих производителей, применяющих древесину, как основное сырье для строительства. Но купить сушильную камеру для пиломатериалов затратная процедура, а найти современные, качественные чертежи практически невозможно.

Производители представляют образные иллюстрации с общими обозначениями, которые не соответствуют и полноценная документация, по которой можно было бы изготовить качественную сушильную установку для производства пиломатериалов.

При этом в сети встречаются чертежи на следующие типы сушильных камер:

Ленточные сушильные камеры
Аэродинамические сушилки
Конвективные камеры со схемой помещения

Какие бывают сушильные камеры для пиломатериалов и где найти чертежи?

Именно с таким вопросом сталкиваются многие производители качественных материалов из древесины. И как показывает практика, найти что-то полезное удается очень сложно. Чтобы получить качественную документацию, практически всегда необходимо платить и притом немалые суммы. Некоторые производители продают чертежи по которому можно изготовить предлагаемую продукцию. Так же существует услуга проектирования устройства, модернизации и реставрации старых сушильных камер для древесины. Устройство сушильных камер состоит из следующих элементов конструкции:

Ворота/двери
Нагревательные элементы
Тепловой узел
Вакуумный узел
Автоматика
Установка твердотопливного котла работающего на дровах, угле и т.д.

Если у вас имеется старая и неэффективная сушильная камера, или хотите ее собрать с минимальными затратами, при этом с высоким качеством сушки доски и даже бруса, то можете обратиться к услугам нашей компании.

Наше предприятие занимается переоборудованием камер в основном вакуумного типа для качественной сушки древесины. При этом совсем неважно, она имеет конвективный метод нагрева или воздушный.

В любом случае после нашего модернизации оборудование приобретает вторую жизнь, обеспечивая заказчика качественным пиломатериалом в кратчайшие сроки.

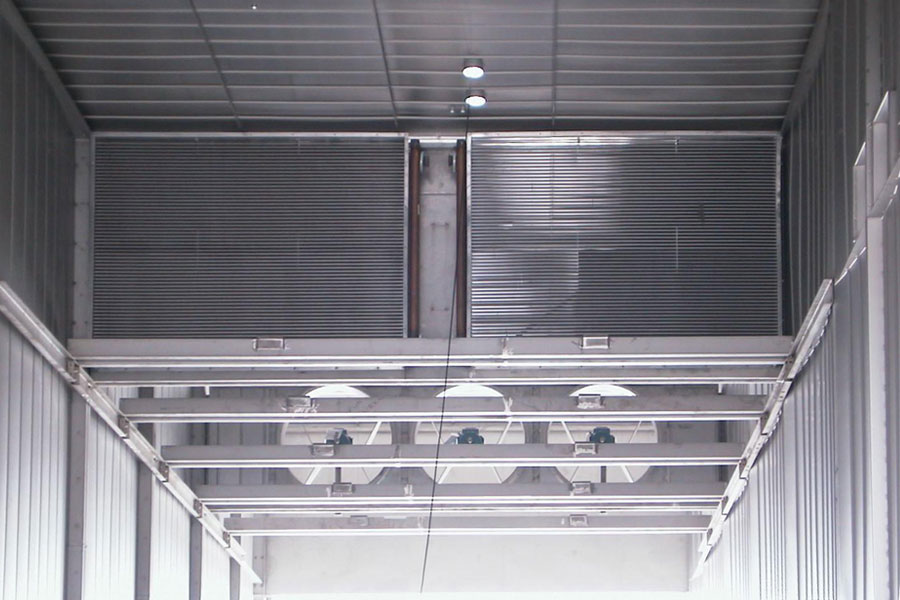

Производство и переоборудование сушильных камер

Конструирование самодельных вакуумных камер достаточно трудоемкое занятие, требующее высоких компетенций и опыта и детальных схем, при отсутствии подобного опыта качество сушки камеры часто не достигает даже средних показателей. Количество брака становится непомерно большим, при этом можно столкнуться с ЧП на предприятии. Из-за воздействия вакуума при неправильной конструкции корпус может просто «схлопнуться», что может стать причиной коллективного травматизма.

Если резюмировать, то основные риски при использовании самодельной камеры:

плохое качество пиломатериала на выходе
большое электропотребление
высокое количество брака
высокая себестоимость сушки
длительная скорость сушки
возгорания и прочие ЧП на предприятии

Услуги нашей компании позволяют реализовать безопасные методы переоборудования с применением всех необходимых систем безопасности и датчиков контроля уровня давления.

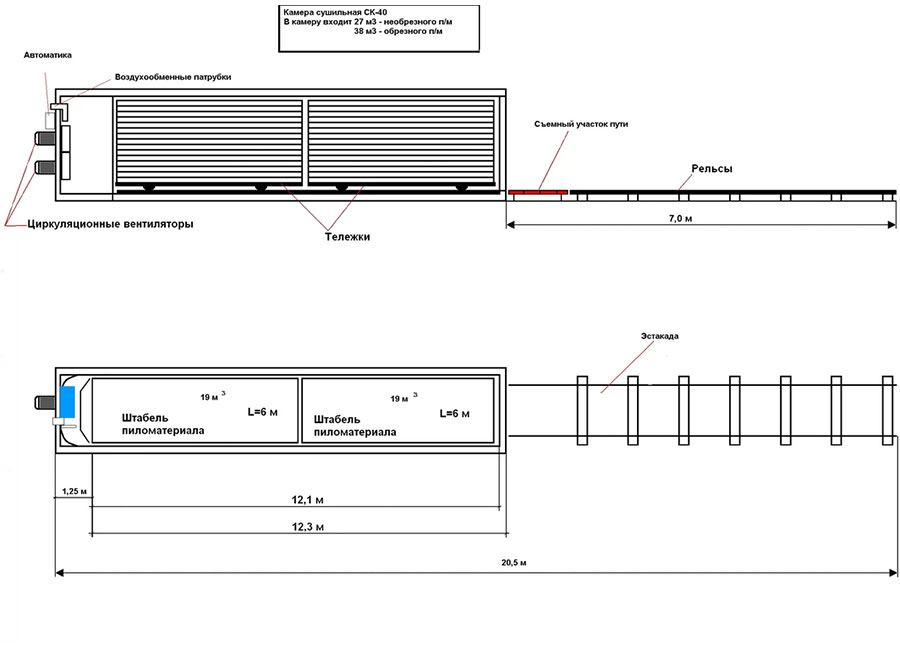

Конструкция сушилки древесины — схема

Мы не только помогаем укомплектовать, но и полностью переоборудовать камеру под ключ, при этом стоимость услуги окажется меньше, чем цена новой установки. Разрабатываем проекты сушильных производств производительностью до 8000 кубов. сухой древесины в месяц. Мы помогаем сделать ваше предприятие безопаснее, стабильнее и продуктивнее за меньшую цену. Но если хотите приобрести новую сушильную камеру, то предлагаем полный комплект с документацией и инструкцией по эксплуатации.

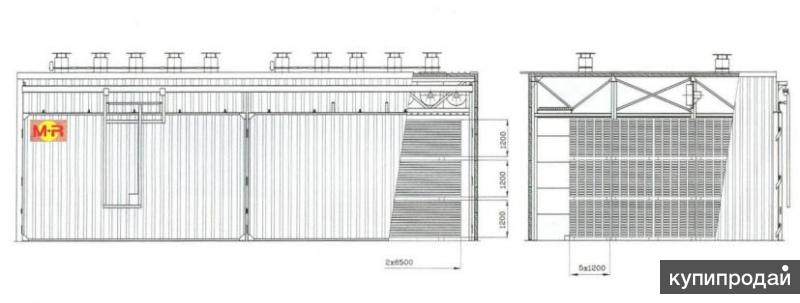

Проект сушильной камеры

Наша компания разрабатывает индивидуальные проекты сушилок под любой объем выпускаемой продукции. С использованием разных источников получения энергии. Наши сушильные камеры работают на дровах, горбыле и прочих отходах производства.Предприятие оснащается вакуумными сушильными камерами созданным по современной технологии с применением контактного нагрева. Камеры сушат пиломатериал менее чем за сутки до погонажной влажности. Около 3 суток до столярной влажности. Так же осуществляется сушка бруса за 3 суток равномерно на всю глубину пиломатериала. Брус при дальнейшей эксплуатации в конструкции дома не коробит и не рве. Усушка составляет всего около 1%. Камеры можно подключить к котлу на отходах производства или к солнечным панелям. Вторичное тепло от оборудование используется в отоплении производственных помещений. Что позволяет сэкономит на электроэнергии огромные суммы в течении года.

Проект сушильной камеры для древесины

Главная » Статьи » Статьи по деревообработке » Сушильные камеры для древесины » Проект сушильной камеры для древесины

12.01.2021

Сушильные камеры для древесины

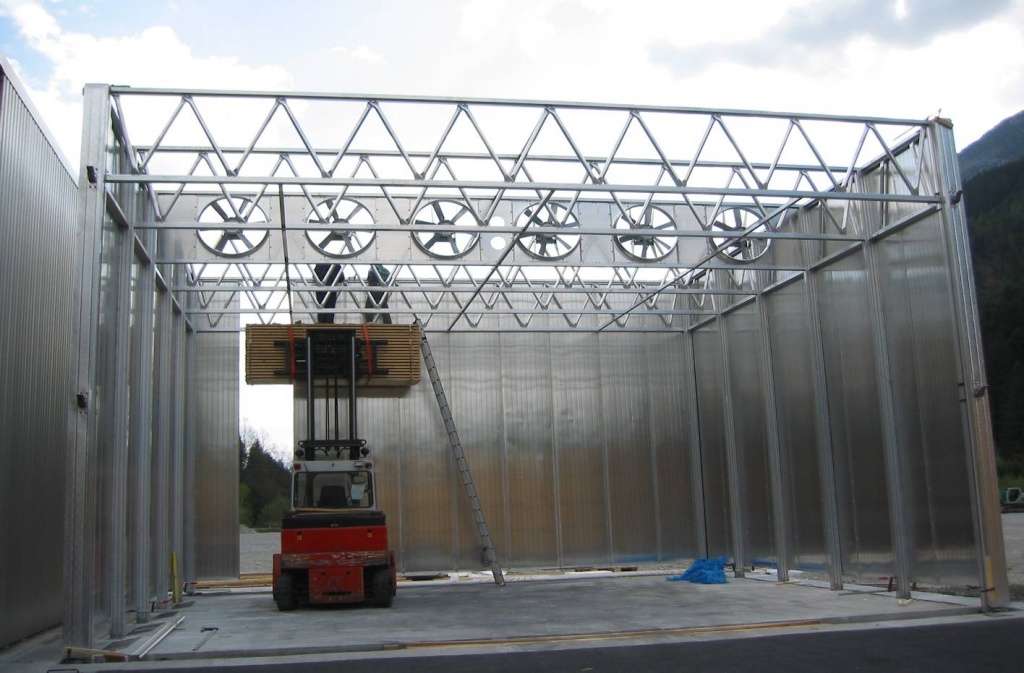

Быстро и эффективно можно сушить древесину в хорошо оборудованных и отдельно стоящих сушильных камерах. Строительство такой камеры в масштабах дачи или загородного участка не всегда бывает целесообразным. Ведь подобный вид постройки обойдется весьма недешево, а ее возведение отнимет много времени.

Строительство подобного помещения можно вполне назвать реализацией полномасштабного строительного проекта. Вам не избежать трудоемких операций, связанных с заливкой фундамента, с возведением стен и установкой сложного оборудования.

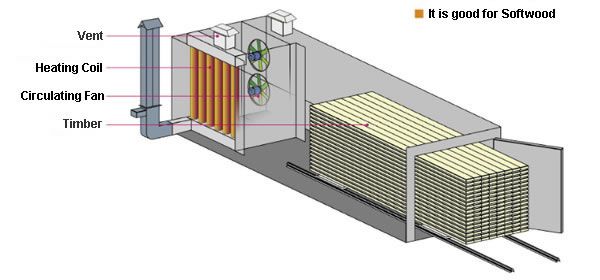

Как сделать сушку для дерева, можно понять из схемы.

Камерная сушка своими руками

Такая мини-сушилка для дерева требует размещения не только основного оборудования (устройства обогрева и вентиляции), но и дополнительные системы автоматического контроля.

Режимы работы сушильной камеры

Камерная сушилка для древесины не подразумевает сильного нагрева при обычном режиме работы. А полный цикл работ, связанных с высушиванием одной партии древесины, можно разделить на несколько этапов.

Первый этап длится от 15-ти до 20-ти часов. В течение этого периода воздух в камере прогревается до 45Со.
Вентиляция не включается, а на стенах помещения выпадает конденсат.
Второй этап длится около 48-ми часов. Он подразумевает подключение вентиляции и прогрев воздуха в камерной сушилке до 50 Со.
Третий этап длится до достижения требуемого конечного уровня влажности во внутренней структуре древесины (8…12%). В это время температура воздуха повышается до 55 Со, вытяжные заслонки полностью открываются, а вентиляторы работают на полную мощность.

После того как влажность достигнет требуемых показателей, следует прекратить подачу тепла. Вентиляторы должны остаться включенными еще на 24 часа. В результате этой тепловой обработки вы получите сухую древесину, полностью готовую для использования во время столярных или строительных работ.

если есть вопросы ? позвоните по телефону 8 800 500 55 42 или 8 812 448 13 14, пишите info@dvt-spb.ru мы обязательно вам поможем!

10 лучших идей и вдохновения для дровяной печи

Откройте для себя 10 лучших идей и вдохновения Pinterest для дровяной печи. Вдохновляйтесь и пробуйте новое.

Сохранено с woodweb.com

Сушка древесины в печи для транспортных контейнеров

Информация об использовании сушильной печи, построенной из транспортного контейнера. 11 декабря 2007 г.

Лесопилка

Деревообработка

Наружные проекты

Деревянные проекты

Portable Saw Mill

Solar Kiln

Lumber Storage

Wood Storage

Tony saved to sawmills

Saved from autode.sk

Kiln Dry Lumber at Home

Kiln drying your own wood at home can быть отличным способом устойчиво собирать материалы вокруг вас и сушить их достаточно быстро, чтобы можно было строить. Узнайте, как сушить пиломатериалы дома с помощью осушителя, вентилятора и прозрачного пластикового рулона. #Instructables #мастерская #деревообработка #деревянная мастерская

Планы деревообрабатывающей мебели

Основы деревообработки

Проекты по деревообработке, которые продают

Shop

. Проекты мастерских

Сохранено с grit.com

Строительство печи для сушки древесины на солнечных батареях — песок

Горец строит печь для сушки древесины на солнечной энергии.

проекты по деревообработке, которые продают

Woodworking Shop

Планы деревообработки

Журнал деревообрабатываний

Классы деревообработки

В Woods

Wood Kiln

Kiln Dried

Woods Savenders

Dried Wood

Woods Savenders

Goiln Dished Wood

для начинающих

. Проекты

Сохранено с makezine.com

Превратите старый холодильник в печь для обжига древесины — Деревообработка | Марка:

Узнайте, как превратить старый холодильник в печь для обжига древесины, чтобы сушить свежие пиломатериалы и использовать их в своих проектах по дереву.

деревообрабатывающие зажимы

Учите деревообработку

Деревенькая мастерская

Деревообрабатывающая мебель

Деревные проекты

Woodworking Supplies

Saved

. com

Почему сушка в печи лучше, чем сушка на воздухе? — Деревообработка | Блог | Видео | Планы | Как

Почему древесина, высушенная в печи, гораздо более стабильна, чем древесина, высушенная на воздухе?

Деревообрабатывающая навыки

Планы проектов по дереву

Планы деревообработки

Деревянная печь

КИЛН. с instructables.com

Пиломатериалы для сушки дома

Сушка пиломатериалов в печи дома: сушка древесины в печи дома может стать отличным способом бережно собирать окружающие вас материалы и сушить их достаточно быстро, чтобы из них можно было строить мебель. Если мебель сделана из слишком влажной древесины, она будет продолжать сохнуть и трескаться, что может привести к ее разрушению… Проекты

планы Workbench

Сварные проекты

Garrett Hallg

Garrett Hall Saked To Woodworking

Сэкономлен от Forestryforum.com

Фотографии солнечных Kilns в сушке и обработке

, наконец, найдены на пост PC. Еще не все.

Union Bridge

Солнечная печь

Огромная дверь

West Springfield

Изоляция крыши

Дровяная печь

Prevent Heat

Лесопилка

Деревообрабатывающий цех

Rowdy RiderR

Rowdy Rider сохранено в SOLAR

Сохранено с woodworkersjournal.com

Проектирование и эксплуатация малогабаритной печи для осушения древесины | Блог | Видео | Планы | Как

Сэкономьте деньги, если будете сушить пиломатериалы самостоятельно в сушильной камере для осушения воздуха, конструкция которой напоминает традиционный сарай на заднем дворе.

Солнечная печь

Фронтонные вентиляционные отверстия

Поддон для воды

Деревянная печь

Плоховая древесина

Гальванизированная труба

Пароггенератор

Светы на заднем дворе

Русс Кастор

Русс Касто сохранен на солнечной карте

Вы видели, как мои сосновые бревна распилили на доски, оставив мне большую кучу мокрого дерева (влажность около 30%). Не могу сделать это на полу. Его нужно высушить в печи, и это следующий шаг.

Sawmill Lumber

Wood Lumber

Wood Logs

Wood Slab

Cool Woodworking Projects

Woodworking Plans

Woodworking Videos

Plank Flooring Diy

Wood Flooring

WoodWorkers Guild of America saved to Woodworking Tips

Сохранено с сайта Popularwoodworking.com

Солнечная печь | Popular Woodworking

Дэйв Манкиттрик…

Проекты по дереву своими руками

Fun Projects

Wood Crafts

Solar Projects

Popular Woodworking Projects

Woodworking Tips

Solar Kiln

Wood Kiln

Got Wood

Dan Oesterman saved to Things to make

Watch popular Wood kiln videos

Подвальная печь для сушки древесины | Hackaday.io

Я плотник. Как и все столяры, я постоянно ищу недорогую древесину. Мои инвестиции в инструменты — это разовое мероприятие, а покупка древесины — это постоянные затраты. Как оказалось, я познакомился с парнем, который занимается деревообработкой, а также столяром. Мы договорились, что если он будет пилить влажную древесину, то я ее высушу, а потом мы разделим результаты. Мои попытки высушить древесину — тема этого проекта.

Детали

Во-первых, этот проект имеет полностью открытый исходный код и доступен для использования любым желающим способом по своему выбору. Я опубликую код, когда он будет написан, и он также будет с открытым исходным кодом.

Хорошо, немного деталей. Эта головоломка состоит из нескольких частей. Во-первых, это физическая сторона, то есть конструкция печи. Вторая — электрическая сторона, т.е. элементы управления. Заключительная часть запуска/эксплуатации печи. Каждому я посвящу отдельный раздел.

**СТРУКТУРА**

Если вы пойдете в Home Depot, Costco или любой другой «большой ящик», скорее всего, вы видели стеллаж для поддонов. Он состоит из вертикальных стоек с длинными балками между ними и проволочными стойками между балками, на которые можно положить вещи. Я обнаружил, что для этого материала существует здоровый рынок; подержанные или новые, покупка или продажа. Во многих случаях продавец стеллажей для поддонов покупает стеллажи со всего склада, который очищается, и, скорее всего, есть несколько стандартов, которые не так безупречны, как им хотелось бы. Если вы можете заставить его отвечать на телефонные звонки (это не так просто, как вы думаете), продавец, вероятно, продаст вам несколько стандартов по дешевке, если вы не зацикливаетесь на внешнем виде. Мне удалось подобрать две перекрученные вверху стойки, а также несколько новых балок и несколько проволочных стоек. Я отвез их домой и сразу принялся за работу. Я полностью разрезал стандарты своей пилой и снял поперечные скобы. Я также отрезал верхушки (эта часть мне не понадобилась), чтобы стандарты были такой высоты, какой я хотел. Моя конечная цель для этой печи состояла в том, чтобы сушить древесину внизу и иметь рабочий стол наверху.

На фотографиях вы увидите, что затем я вырезал 1/2-дюймовые изоляционные плиты, чтобы заполнить пространство. Я использовал несколько рулонов алюминиевой ленты, чтобы заделать зазоры в изоляции. Это структура — модифицированная стойка для поддонов для экзоскелета. и изоляционная плита для обшивки.Я также добавлю немного листового металла, чтобы защитить изоляцию от ударов спереди и по бокам

**ЭЛЕКТРООБОРУДОВАНИЕ/УПРАВЛЕНИЕ**

на экосистеме Arduino, чтобы сделать эту работу.Я никоим образом не инженер-электрик, и использование Arduino расширяет мои возможности как таковые.Помимо извинений (или их отсутствия), мои цели для системы управления печью были:

1 — управление осушителем (вкл./выкл.)

2 — управление вентилятором (вкл. /выкл.)

4 — регистрация данных температуры и влажности

5 — отображение состояния на ЖК-дисплее

6 — установка целевого уровня влажности внутри печи

7 — в идеале публикация состояния в Интернете

Исходя из этих требований, я использовал следующее:

1 — Arduino Duemilanove

2 – Экран Ethernet

3 – ЖК-экран

4 – Датчик температуры/влажности DHT22

5 – Часы реального времени DS1302

6 – Релейная плата

7 – Три кнопки мгновенного действия

8 – Перемычки, некоторые перемычки проводящий кабель, прочая электроника

Единственной реальной проблемой, связанной с этой установкой, было количество контактов, необходимых для ее работы. Учитывая, что я не исключал подключения компьютера к Arduino и считывания данных таким образом, у меня осталось 18 контактов. Если вы добавите необходимое количество контактов, чтобы все заработало, вы получите тот факт, что мне нужен 21 доступный контакт. Чтобы обойти это, я подключил мгновенные кнопки к одному аналоговому выводу и использовал резисторы, чтобы плата могла различать, какая кнопка нажата. Кроме этой небольшой импровизации, все остальное было подключено через перемычки и включено. Вы могли заметить, что я не ставил экраны Ethernet и ЖК-дисплея вместе. Произошло это по трем причинам. Во-первых, мне нравится видеть мигающие лампочки на каждой доске. Во-вторых, обе платы хотят использовать контакт 4; чтобы обойти это, я подключил одну из перемычек от контакта 3 Arduino к входу ЖК-дисплея на контакте 4 и вызвал контакт 3 в коде для…

Подробнее »

Посмотреть все подробности

1 × Ардуино Дуэмиланове
1 × Ethernet-щит Arduino
1 × Часы реального времени
1 × Релейная плата (4x реле)
3 × Мгновенные кнопки

Посмотреть все 7 компонентов

Где мы сейчас?
Тим Уайт • 30. 09.2014 в 18:58 • 0 комментариев
Технически нигде. Я говорю это, потому что не могу считать, что этот проект находится в состоянии 1.0, пока я не буду автоматически контролировать и контролировать осушитель. Даже без интеграции с Твиттером (с чем, кажется, я разобрался — вы можете следить за печью на @SuburbanKiln), записи данных на SD-карту и отображения данных через веб-браузер (с чем я частично разобрался), Я все еще не на том этапе, когда оставлю печь работать 24 часа в сутки 7 дней в неделю. Так что же остается? Вот список:
— Моя забота №1, спросите вы? Огонь. Дело в том, что я имею дело с осушителем, который я модифицировал до состояния, в котором он никогда не должен был находиться, я контролирую сетевое напряжение с помощью микропроцессора и вытягиваю сильную нагрузку через Arduino. . Я действительно параноик по поводу наличия массивного источника топлива (плат) рядом с сильно «модифицированным» стеком электроники. Я думаю поставить дымовую сигнализацию в саму печь. Тогда, по крайней мере, я успею предупредить за несколько секунд до того, как мой дом сгорит…
— Код не является зрелым. Я программировал на разных языках, но C не мой любимый язык. Я копаюсь на форумах, на сайте Arduino.cc, в некоторых старых книгах, которые у меня есть, и в любом другом месте, до которого я могу дотянуться, и код медленно появляется там. Но еще нужно работать. Вот задачи, которые мне нужно реализовать:
* Интегрировать RTC. В настоящее время у меня работают часы DS1302, и я бы очень хотел использовать их для синхронизации, а не для функции millis().
* Регистрация данных на SD-карте. Мне удалось найти печь в Твиттере, что, очевидно, является следствием моего успеха в подключении к Интернету. Тем не менее, я бы очень хотел записать данные на карту micro SD, которая находится на плате Ethernet. Я читал все о том, как это возможно, я просто еще не сделал этого. Дело в том, что в среде Arduino очень сложно устранять неполадки. В идеале вы должны изменить одну вещь, а затем убедиться, что она работает. Однако для реализации одного изменения требуется некоторое время, так как компиляция и загрузка могут занять около 30 секунд. Я склонен вносить много изменений, а затем смотреть, как они работают. Когда они не работают, как планировалось (фактически неизбежно), я не уверен, какое изменение вызвало проблему. Я переживу это, я уверен.
* Веб-сервер с данными SD-карты. После того, как данные будут зарегистрированы в файле данных, я хотел бы иметь возможность поразить карту Ethernet с запросом клиента и заставить ее выгрузить файл. Опять же, это не кажется сложным, но мне нужно понять это, и это будет медленный шаг за раз.
* Переход на МЕГА. Я жаловался другу на ограниченное пространство для программирования на моем Duemilanove, и он спросил, какие еще есть варианты. Я упомянул, что у меня есть MEGA 2560, который имеет во много раз больше места, но это потребует от меня переназначения любых контактов и т. Д. Он сказал мне собраться и сделать это. Он прав. Во-первых, я понимаю, что многие вещи, которые я делаю в своем коде, могут быть оптимизированы; однако в моем случае я не ищу оптимизированный код. Ищу сухую древесину. В долгосрочной перспективе, возможно, я буду работать над улучшением кода, но сейчас все зависит от скорости. В любом случае, переход на MEGA дает мне НАМНОГО больше гибкости, особенно для реализации метода прямого измерения содержания воды в древесине. Я буду работать в эти выходные.
Что еще предстоит сделать (также известные как трудные вещи)
Тим Уайт • 19.08.2014 в 19:17 • 0 комментариев
Итак, теперь, когда аппаратное обеспечение работает, я должен написать программное обеспечение. Мне также нужно вывести алгоритм перехода от температуры/влажности воздуха к содержанию воды в древесине. Это (я знаю) не точная наука. В долгосрочной перспективе я планирую напрямую определять содержание воды в древесине; однако, это не в картах для этого раунда.
Итак, сейчас я сосредоточился на написании кода, который будет:
— Отслеживать целевой уровень относительной влажности воздуха
— Использовать осушитель для изменения уровня влажности воздуха, который затем должен управлять содержанием влаги в древесине
– публиковать в Твиттере статус системы (это также будет функцией регистрации данных)

– принимать пользовательские данные для изменения заданного уровня влажности воздуха, а также включать и выключать циркуляционный вентилятор

Ключевой элемент будет обучаться как быстро я могу понизить влажность воздуха, не вызывая проблем с древесиной. Я вижу в будущем несколько куч испорченных досок, пока буду оптимизировать эту штуку…
Учиться новому каждый день
Тим Уайт • 19. 08.2014 в 19:00 • 0 комментариев
Как я упоминал в предыдущем посте, у меня нет всех своих шилдов в одном месте — я просто прокладываю провода от Arduino к шилду Ethernet, а оттуда к шилду ЖК-дисплея, кнопкам и RTC. Однако на всю жизнь, используя эту настройку, я не мог заставить Ethernet-щит принимать IP-адрес, и, следовательно, в скетче больше ничего не работало. Наконец, я понял, что мне нужно запускать соединения из заголовка Arduino ICSP в Ethernet-шилд, и тогда все хорошо. У меня сложилось впечатление, что соединения ICSP просто дублируют контакты, которые я уже подключил (10-13, питание, земля), но, по-видимому, это не так. На днях, когда у меня будет куча времени, я покопаюсь в том, что происходит на самом деле, а пока достаточно сказать, что это работает.
Недостатки Ардуино.
.. Тим Уайт • 04.08.2014 в 02:13 • 0 комментариев
Прошлой ночью я врезался в стену с Arduino. В частности, у меня закончилась память. Да, я знаю, у меня много дел; часы реального времени, SD-карта, экран ЖК-экрана, который я хотел бы опубликовать в Twitter, датчик температуры/влажности, несколько кнопок и т. д. В любом случае, все это рухнуло прошлой ночью, когда Arduino IDE с восторгом сообщил мне, что Я был вне космоса.
Немного покопавшись позже, похоже, я потеряю функциональность SD-карты и, возможно, RTC. Мой мыслительный процесс заключается в том, что я могу использовать Twitter для регистрации и хранения данных, и это будет включать отметку времени в твите. Я могу использовать функцию millis() для расчета времени, так как не думаю, что буду запускать какую-либо программу более 48 дней. Я просто надеялся получить что-то более совершенное, с отметками времени и файлом SD-карты, который я мог бы сбросить на локальное устройство, когда нажму IP-адрес платы. Да, я знаю, что могу запустить и запустить Mega (и у меня даже есть один валяющийся поблизости), но это потребует много переделок и переосмысления. На данный момент я, вероятно, собираюсь пойти просто путем исключения некоторых ненужных функций.
Контроль «Ограждение»
Тим Уайт • 29.07.2014 в 17:13 • 0 комментариев
Прошлой ночью я нашел время, чтобы установить «загон». Я взял это в кавычки, потому что, как я заметил в деталях проекта, стороны открыты для воздуха. В долгосрочной перспективе мне, вероятно, придется это исправить, но пока я оставлю все как есть.
