Проект чертежи беседки – прямоугольных, шестигранных и восьмигранных, 46 ФОТО примера, а также советы как сделать схему беседки с мангалом, барбекю, камином

Содержание

>100 чертежей, размеров и пошаговых фото сборки.



Беседки: более 100 схем и проектов эскизов. Фото сборки

Здесь представлены более 100 чертежей (с размерами), проектов, макетов и эскизов беседок для дачи, частого дома или сада, для того чтобы вы могли сделать их своими руками. Здесь есть дачные, садовые, деревянные, из труб и металлические беседки на любой вкус.



Из этой статьи вы узнаете:

70 чертежей эскизов и макетов с размерами Квадратных беседок

90 чертежей и макетов восьми– и шестиугольных беседок

4 модели квадратных (с пошаговыми фото)

6 моделей Прямоугольных беседок(+чертежи)

Восьмиугольные и шестигранные

Пошаговые фото изготовления

Разборная
(пошаговые фото)

Пристенная
(с пошаговыми фото)

Открытая
(с пошаговыми фото)

Беседка на сваях из канализационных труб

Беседка с крыльцом
(инструкция по созданию)

Большая беседка
+чертежи крыши

В конце статьи огромные фото подборки самых необычных и красивых беседок (более 150 отборных моделей)

Чертежи:

70 чертежей квадратных (прямоугольных) беседок для дачи

Здесь представлены чертежи и схемы квадратных и прямоугольных беседок для дачи (5х5, 3х3, 3х2, 3х4, 3х4, 4х4) как из дерева, так и из металла. Во многих эскизах указаны размерами частей конструкций. В данной коллекции есть макеты простых садовых беседок с двухскатными и односкатными крышами, со столом и лавками.



50 чертежей шестиугольных беседок

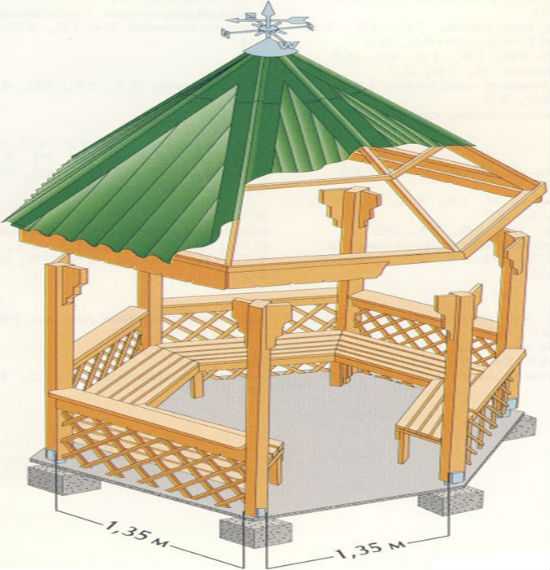

Ниже архив чертежей с размерами дачных шестигранных беседок, которые вы можете сделать своими руками. Здесь так же как и в предыдущих альбомах есть фото, макеты и эскизы садовых беседок из дерева и из металла.



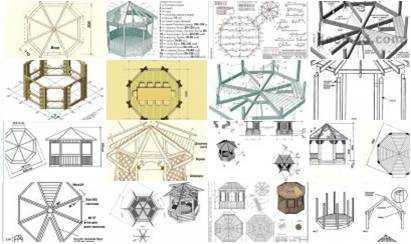

50 чертежей восьмиугольных беседок

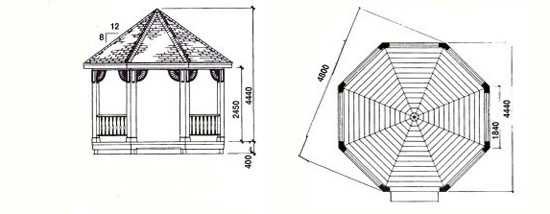

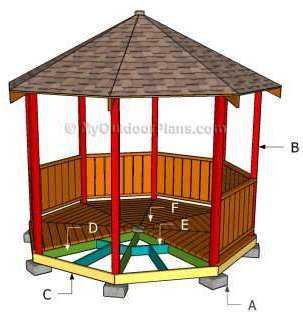

По этим чертежам с размерами вы поймете как сделать восьмиугольную (восьмигранную) садовую беседку для дачи своими руками. Среди макетов и эскизов вы найдете чертежи крыши, основания, стола, лавки и крыльца.



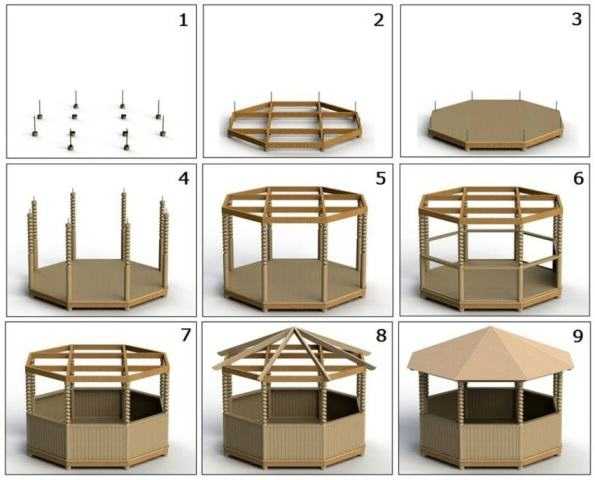

Макеты и пошаговые фото изготовления беседок:



Как сделать простую беседку своими руками

Известный сайт wikiHow как всегда предлагает просто решение для сложных задач. Если, конечно, для вас это проблема. Не знаете, как сделать беседку своими руками, следуйте этому руководству. Конечно, фото инструкция не очень подробная, но зато картинки красочные и понятные. Так вы сможете сэкономить деньги и сделать уникальную беседку классного дизайна, которая наверняка произведет впечатление на вашу семью и соседей, и все это за треть цены!

Источник фото www.wikihow.com/Make-a-Gazebo

Квадратная беседка своими руками

Здесь представлены подробные схемы-инструкции по строительству квадратной беседки.

Простой дизайн и конструкция этой беседки, возможно, вас заинтересует. Размеры на чертежах в дюймах и футах (1 дюйм – 2,54 см, 1 фут – 30,48 см), вы, конечно, можете установить свои размеры, сохраняя пропорции. Строительство начинается с разметки, вымерите диагонали, чтобы они были совершенно одинаковыми.

  • Выкопайте ямки под столбы и установите формы в отверстия.
  • Заполните формы трубы бетоном и дайте высохнуть в течение нескольких дней.
  • Установите горизонтальные балки и зафиксируйте шурупами к столбам. Используйте спиртовой уровень, чтобы убедиться, что балки расположены строго горизонтально.
  • Далее нужно установить средние лаги к полу беседки.
  • Совместите края и убедитесь, что углы получились квадратными.

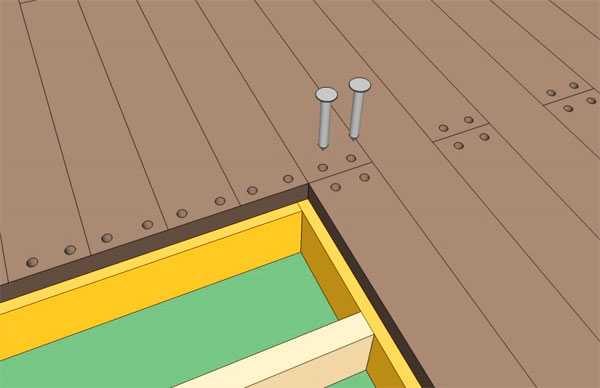

  • Затем установите промежуточные балки на пол беседки. Настелите пол, зафиксировав доски винтами.
  • Используя уровень, установите верхние балки.
  • Совместите края и используйте угловые разъемы, чтобы зафиксировать верхний гребень.
  • Не оставляйте никаких зазоров между деталями.
  • Чтобы защитить беседку от сырости и улучшить внешний вид, покройте ее лаком или покрасьте.

Источник фото myoutdoorplans.com/pergola/wood-gazebo-plans

Как сделать двускатную крышу для квадратной беседки.

Источник фото myoutdoorplans.com/pergola/wooden-gazebo-roof-plans





Прямоугольная беседка своими руками

Построить прямоугольную беседку своими руками не так уж и сложно, и она, несомненно, украсит ваш участок, но это немного сложней, чем конструкция квадратной формы. Всегда планируйте все сформировать в самом начале, если вы хотите, чтобы получить хороший результат. Кроме того, надлежащее планирование может предотвратить много дорогостоящих ошибок. Выбирайте материалы с большой осторожностью, убедившись в том, что все детали прямые и в хорошем состоянии. Строительство прямоугольной беседки немного отличается от строительства квадратной, но любой человек со средними навыками в столярном деле легко справиться с этой задачей. Подробно описывать процесс не будем, все шаги показаны на схемах, более детальную информацию можно получить на сайте, ссылка под фото с чертежами.

Источник фото myoutdoorplans.com/pergola/rectangular-gazebo-plans

Во второй части показано, как сделать крышу для прямоугольной беседки. Строительство крыши для прямоугольной беседки задача сложная, так как включает в себя множество порезов и  измерений. Кроме того, вам обязательно понадобится помощник. Чтобы все получилось красиво и надежно, соблюдайте строительные нормы и подбирайте качественные материалы. Также необходимо использовать атмосферостойкие пиломатериалы хорошего качества и без дефектов. Последовательность работ показана на картинках в галерее, подробности этапов строительства можно прочитать на сайте источника.

Источник фото myoutdoorplans.com/pergola/how-to-build-a-gazebo-roof

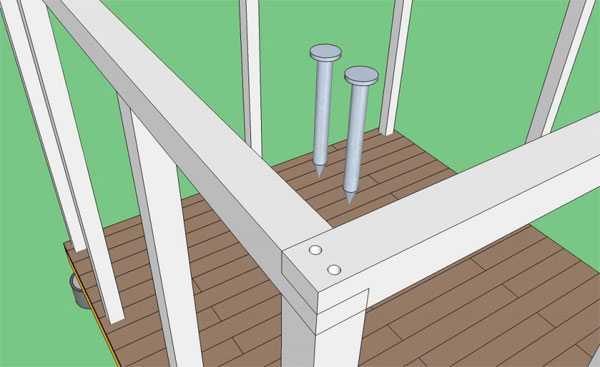

Еще один вариант, как сделать прямоугольную беседку своими руками. Если есть финансовые возможности, то конечно лучше купить качественную древесину, типа кедр, сосна или красное дерево. Также убедитесь, что используемый материал соответствует климатическим условиям. По данному проекту, при наличии всем материалов беседку можно построить за один день.

Источник фото howtospecialist.com/outdoor/gazebo/how-to-make-a-gazebo

Как построить двускатную крышу для прямоугольной беседки.

Первый этап это изготовление и установка верхнего гребня и стропил. Как видите на картинке, необходимо отрезать концы стропил нужного размера и закрепить на верхние перекладины шурупами. Убедитесь, что верхний гребень расположен горизонтально, иначе крыша не будет симметричной. Следующий этап установка стропил с обеих сторон крыши. Вы должны поместить балки по центру. Обрежьте стропила до необходимого размера ( 45 °) и формы и установите их на место. Просверлите отверстия и закрепить их оцинкованными винтами. Прикрепите стропила к передним и задним граням прямоугольной беседки. Установите боковые стропила. Закрепите кровельные листы. Для того, чтобы защитить беседку от осадков, рекомендуется покрыть кровельные листы толем. Закрепите планки к стропилам, при этом очень важно отрезать концы планок под углом 45º, если хотите, чтобы крыша выглядела красиво.

Источник фото howtospecialist.com/outdoor/gazebo/how-to-build-a-gazebo-roof/

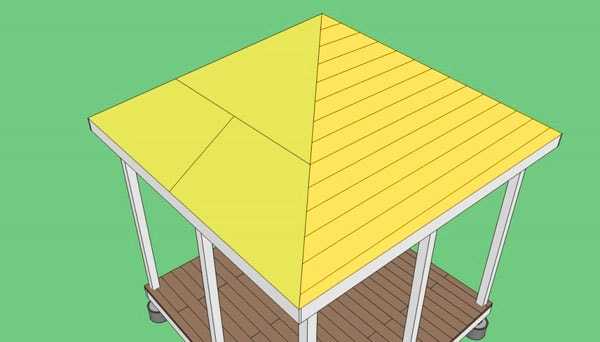

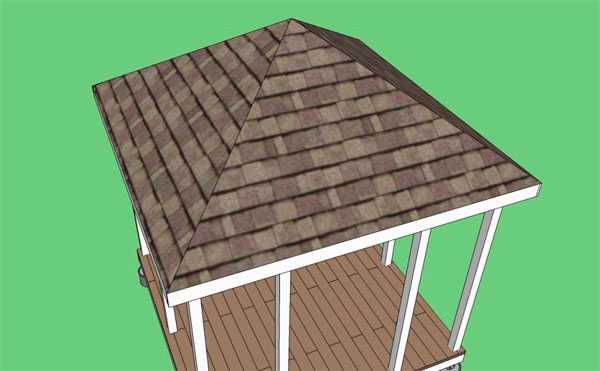

Беседка с четырехскатной крышей своими руками

Строительство квадратной беседки своими руками дело не простое, нужно учитывать навыки, которые вы должны освоить, а также инструменты и материалы, необходимые для выполнения работ. Тем не менее, если правильно составить план, который будет соответствовать вкусам и потребностям, и конечно бюджету, а также использовать правильные методы деревообработки, можно построить вполне приличную беседку. Купить готовый комплект или нанять профессионала, тоже вариант, но если бюджет ограничен, пожалуй, сделать беседку своими руками будет лучшим решением. Выбор правильных планов и дизайна является реальной проблемой, так как альтернатив масса. Поэтому вы с самого начала должны записать необходимые функции и бюджет на бумаге. Потом необходимо разработать план с учетом нужных материалов и инструментов. Купить правильные материалы для наружных конструкций, чтобы беседка через месяц не рассыпалась. В общем, пошаговые схемы в галерее, описание каждого шага можете прочитать на сайте.

Источник фото howtospecialist.com/outdoor/gazebo/wooden-gazebo-plans

Еще один пример, как сделать квадратную беседку с четырехскатной крышей. В принципе, это то же, что и предыдущая, только более подробно показано, как сделать крышу для беседки и перила. Вам необходимо правильно спроектировать открытую беседку. Нужно решить, какие будут размеры и если, например, захотите добавить барбекю или мангал, это нужно учесть при планировании. Варианты практически безграничны, но вы должны помнить, что каждая  добавочная функция подразумевает дополнительные расходы, поэтому надо держать баланс между выгодами и затратами. Выбор правильного дизайна для беседки является жестким решением, так как есть много потенциальных альтернатив: с одной стороны, можете построить восьмиугольную беседку, прямоугольную конструкцию или просто квадратную. В этом статьей показано, как построить квадратную беседку за пару выходных, при этом значительно сэкономив. Все это не так сложно, при условии, что умеете держать в руках молоток и пользоваться ручной пилой.

Источник фото howtospecialist.com/outdoor/gazebo/how-to-build-a-gazebo

Беседка для дачи своими руками из дерева

Здесь показано, как сделать квадратную садовую беседку с четырехскатной крышей уже не в схемах, а в наглядных пошаговых фото. Для постройки использовался стандартный материал – доска, брус, рубероид. Нестандартным было только решения использовать канализационную трубу диаметром 125 мм для строительства фундамента под опорные столбы. На фото показаны все этапы работы, от разметки и заливки столбчатого фундамента до крепления кровли. По-моему, отличный вариант для дачи, легкая и простая конструкция без особых претензий.

Источник фото usamodelkina.ru/8593-legkaya-sadovaya-besedka-svoimi-rukami.html

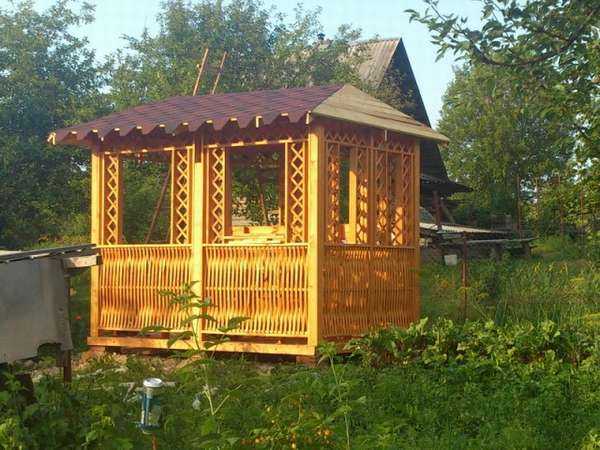

Красивая беседка из дерева своими руками

Простая конструкция прямоугольной формы с двускатной крышей и красиво оформленными боковыми стенами. Беседка собрана из готовых форм, все детали проекта были сделаны на заказ по личным чертежам автора. На третьем фото показаны изготовленные в мастерской модули. Конструкция установлена на точечном фундаменте из красного кирпича. Порядок сборки смотрите на пошаговых фотографиях. Из-за неровности рельефа местности беседка немного приподнята, лестница по видимому не входила в планы автора, поэтому сделан временный вариант.

Источник фото fishki.net/52871-besedka-svoimi-rukami-25-foto.html
Автор forester86

Садовая беседка своими руками

Этот проект, конечно, более масштабный. Чтобы построить садовую беседку своими руками не обязательно быть столяром высокого разряда или мастером на все руки, хотя не помешало бы. Здесь показаны все этапы строительства.

  • Работы начинаются с разметки. Для обеспечения надлежащего дренажа и предотвращения роста травы и сорняков снимите дерн и около 10 см грунта.
  • Затем засыпьте подготовленный участок гравием.
  • Затем установите формы для точечного фундамента и залейте их бетоном наполовину.
  • Используйте уровень, чтобы убедиться, что вершина каждой формы находятся на одинаковой высоте.
  • В данном случае рельеф слегка наклонный, поэтому высота форм для каждого отверстия другая.
  • На втором фото вы видите прибор, лазерный уровень, который использовался для разметки.

Дальше все подробности описывать не буду, на фотографиях все показано довольно хорошо, а детальные инструкции можно прочитать на сайте, ссылка под галереей.

novamett.ru

Проект беседки: чертежи, размеры, схемы

Чертежи беседки с размерами. Как построить беседку из дерева своими руками: схемы, чертежи, размеры. Проект простой беседки.

Если у вас есть приусадебный участок и вам нужно уютное место для времяпровождения с семьёй и друзьями – беседка идеально подойдёт для ваших нужд.

В этой статье мы рассмотрим проект простой открытой беседки из древесины с покрытием крыши из битумной черепицы.

Как построить беседку своими руками проект.

Здесь представлен проект простой беседки для дачи, на рисунке предоставлена подробная схема беседки.

Беседка схема.

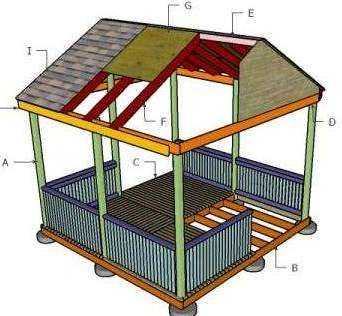

Чтобы построить беседку вам понадобятся следующие материалы:

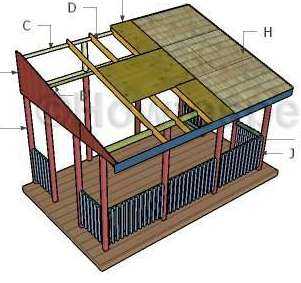

  • A – 4 бетонных столбика под фундамент с анкерными креплениями.
  • B – Основа беседки, нижняя обвязка.
  • С – Вертикальные опоры.
  • D – Балки 16 шт.
  • E – Бруски 18 шт.
  • F – Опоры (длиной 2,3 м) — 9 шт.
  • G – Горизонтальные балки для верхней обвязки (длиной 2,55 м) – 4 шт.
  • H – Стропила (длиной 2,6 м) — 4 шт.
  • I – Стропила (длиной 2,07 м) – 4 шт.
  • J – Короткие стропила (длиной 1,067 м) – 8 шт.
  • K – Фанера.
  • L – Подкладочный рубероид.
  • M – Битумная черепица.
  • N – Доска для настила пола.
  • O – Балясины.

Дополнительные материалы:

Для фундамента (цемент, гравий, песок).

Крепёжные элементы (винты, кровельные гвозди)

Проект беседки своими руками чертежи и размеры.

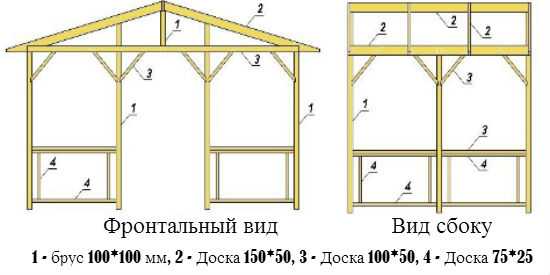

На рисунках предоставлены чертежи беседки с размерами для пошагового строительства беседки.

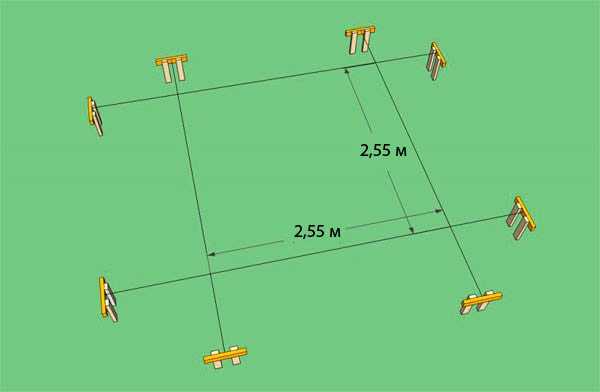

Измеряем точки для заливки столбчатого фундамента под беседку.

В столбики при застывании цементного раствора вставляем закладные крепления для бруса.

Фундамент обязательно нужно покрыть гидроизоляцией, например рубероидом.

Устанавливаем и крепим вертикальные опоры беседки из бруса.

Делаем нижнюю обвязку из досок, используем для крепления металлические уголки и винты.

Устанавливаем боковые вертикальные опоры.

Делаем полы для беседки.

Устанавливаем верхнюю обвязку беседки.

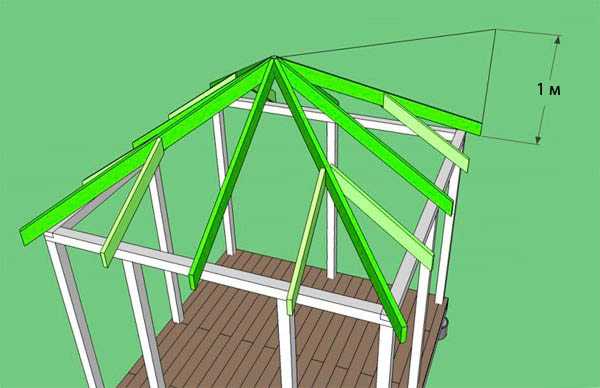

Приступаем к изготовлению крыши нашей беседки, устанавливаем стропила как показано на схеме беседки.

Обшиваем каркас крыши беседки фанерой или OSB.

Покрываем фанеру рубероидом и укрываем декоративной битумной черепицей.

Устанавливаем в беседке балясины и вертикальные рейки.

Покрываем древесину защитной антибактериальной пропиткой и прозрачным лаком.

Беседка готова, это самый простой проект деревянной беседки на изготовление такой беседки понадобится примерно 3 дня.

Популярные самоделки из этой рубрики

Навес на даче своими руками: пошаговое строительст…

Фундамент для беседки своими руками…

Плетеные беседки из прутьев…

Беседка своими руками: размеры, фото…

Беседка своими руками пошагово: 37 фото…

Варианты беседок для дачи

Беседка своими руками: фото постройки с описанием…

Беседка из камыша: схема укладки камыша…

Как сделать деревянную беседку…

Беседка из поддонов своими руками: фото…

Беседка своими руками из дерева 20 фото…

sam-stroitel.com

чертежи, размеры, схемы, проекты, и эскизы беседок

Доброго всем времени суток!

Сегодня мы поговорим о том, как самому построить на своей даче беседку. На садовом участке она является одним из важных элементов комфортного отдыха, по крайней мере у большинства садоводов. Согласитесь, ведь вы не только приезжаете на свой участок, что бы как следует поработать, но и отдохнуть. А какой отдых может сравниться с отдыхом на свежем воздухе в красиво обустроенной беседке.

Если сравнивать конструкции беседок в общих чертах, то их можно разделить на такие категории, как открытые (сооружение без стен, только крыша, используется в теплое время года), закрытые (можно сравнить с небольшим домиком) и переносные (эти беседки можно собрать, разобрать и поставить в любом месте).

Что касается материалов и размеров конструкции, то это в большей степени зависит от ваших возможностей, вкусов и предпочтений. Проще всего сделать своими руками беседку из дерева. Ниже приведена схеме несложной беседки, которую вы сможете легко построить самостоятельно.

Выбор типа беседки, закрытая или открытая, зависит от того как вы планируете ее использовать. Если вам необходима круглогодичная беседка, то несомненно, подойдет только закрытая. А если, вы бываете на даче лишь в посадочно-сборочный сезоны. То открытой беседки вам вполне хватит. Материалов уйдет гораздо меньше, да и затрат по деньгам и времени тоже будет немного.

Что же касается кровельного материала, то здесь, независимо от того какая у вас беседка. Лучше всего подойдут шифер, профнастил, гибкая черепица, сотовый или монолитный поликарбонат.

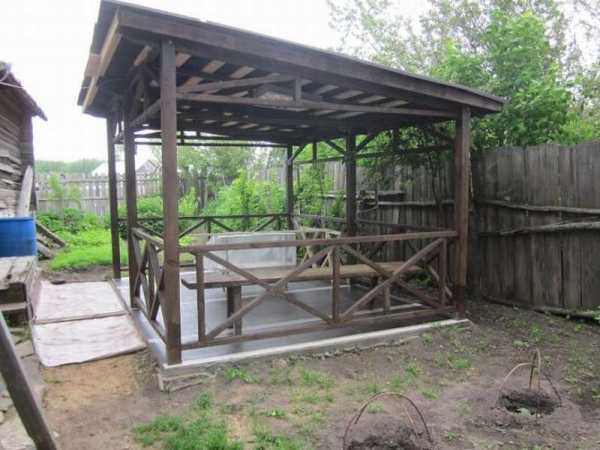

Простые открытые беседки

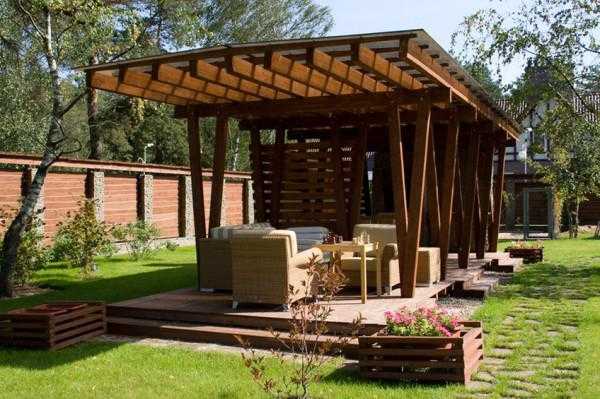

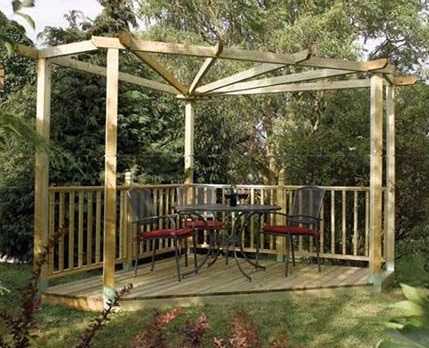

В начале, мы посмотрим, как сделать простую беседку открытого типа из разных видов материалов.

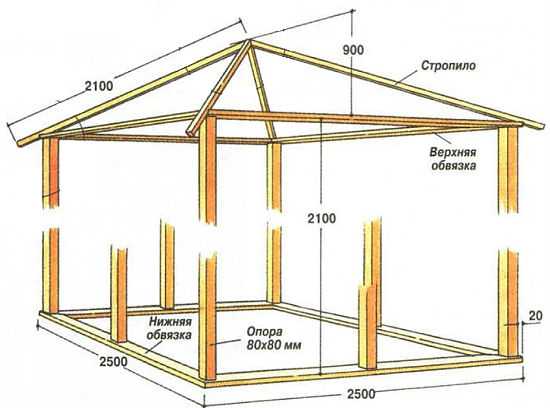

Первым делом необходимо составить эскиз и чертежи своей беседки, учитывая размеры участка. Потом, согласно чертежам, приобретается необходимое количество нужного материала. Чертеж, кстати, вы делаете именно для того материала, из которого будете строить.

Так же в эскиз вы добавляете будет ли у вас мангал с барбекю или печь.

Если вам не принципиален какой-то особенно «крутой» дизайн, то лучше всего делать беседку прямоугольной. Построить ее будет гораздо легче, чем многоугольную, да и разметки делать придется гораздо меньше. Отдельно делается чертеж фундамента. Где вы указываете размеры столбов, их высоту и глубину, на которую они будут вкапываться.

В чертеже крыши необходимо будет указать стропильную систему, крепление верхней обвязки, нижнюю опору для стропил и шаг между стропилами.

Для удобства проведения работ приложите к вашему проекту подробную схему монтажа технических узлов, указав варианты их крепления между собой.

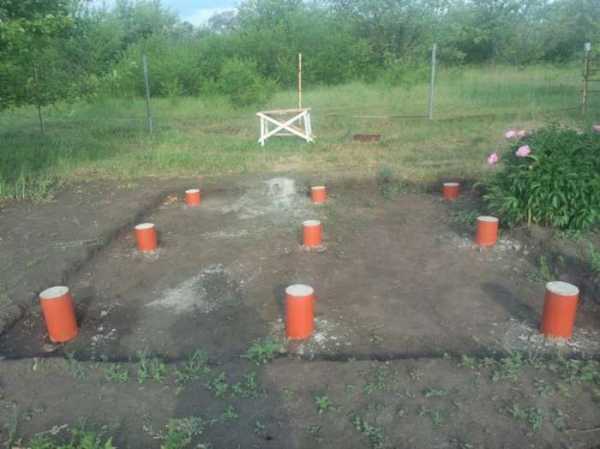

Работы начинаются с установки фундамента. Для беседки хватит ямы глубиной до 80 см.

Выкладываем на дно слой песка, после чего выставляются опоры и бетонируются. При этом надо не забывать проверять уровнем их ровность, удаленность их друг от друга и уровень по высоте.

После этого делается нижняя обвязка и обустраивается пол из лаг. Для этого используются деревянные брусья. После того, ка сделан каркас пола можно выкладывать настил из досок. Далее делается верхняя обвязка и собирается каркас кровли. Потом он обшивается доской и перекрывается кровельным материалом.

Конструкция готова и можно переходить к ее ограждению. Вначале ставим горизонтальные брусья, которые будут играть роль перил. Потом ставим вертикальные стойки. Если вы решили сделать ограждение в виде деревянной решетки, то вначале делаете раму из бруса, а затем внутри нее набиваете уже саму решетку.

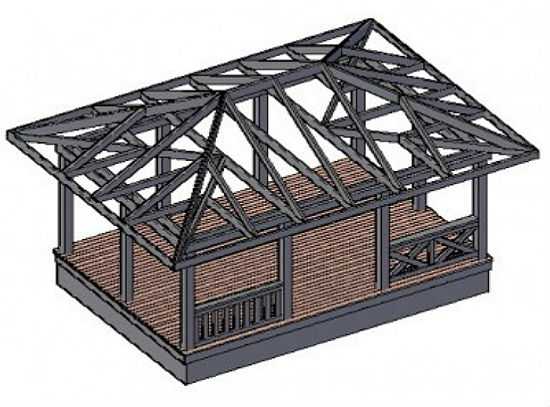

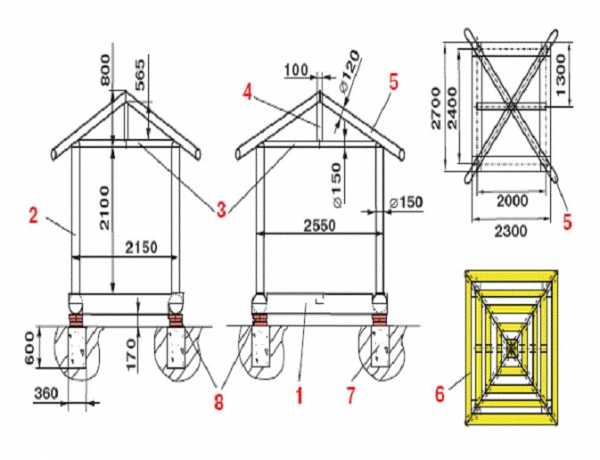

Ниже приведена схема сборки двухскатной беседки.

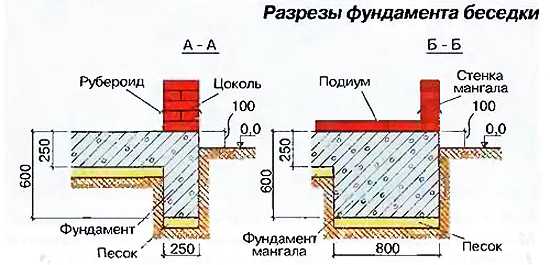

А здесь приведена схема фундамента:

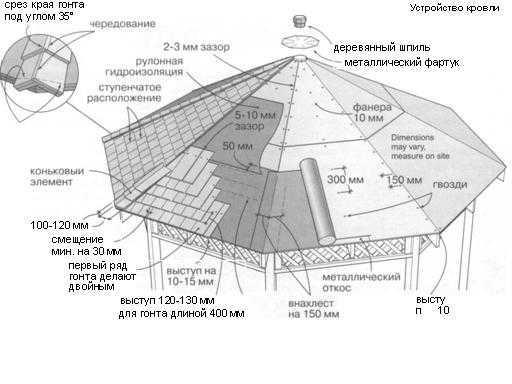

На этой схеме показано, как обустроить кровлю:

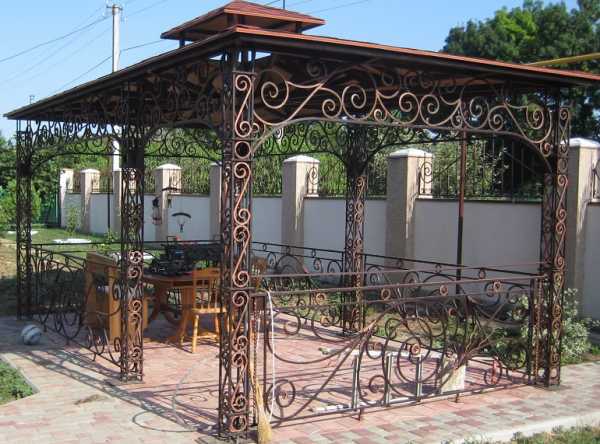

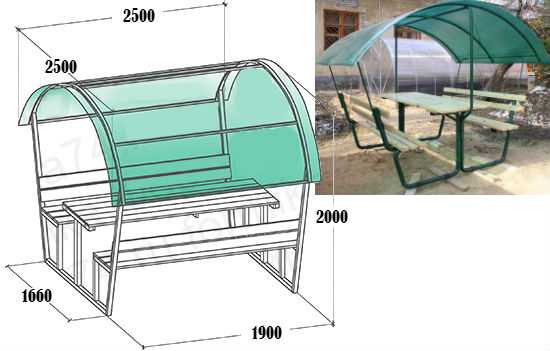

Можно сделать простую беседку не только из дерева но и из металла. Для этой цели можно использовать и алюминий, и простое железо. Соединения все делаются при помощи сварки.



Если вы решили сделать открытую беседку с мангалом, то так же делаете эскиз, где необходимо указать, на каком месте своего участка вы будете её ставить. Это нужно для того, что бы впоследствии правильно подвести к беседке воду, а если имеется газ, то и его.

Такие беседки обычно заменяют летние кухни, поэтому к ее строительству нужно подходить с большей тщательностью.

Делая чертеж беседки необходимо отразить не только размеры будущей дачной постройки, а также расположение в ней камина или мангала. Дополнительно рисуется и схема фундамента и дымохода. Кроме того, в проект включается и сам мангал, форма жаровни, количество огневых точек и укладка камня по рядам.

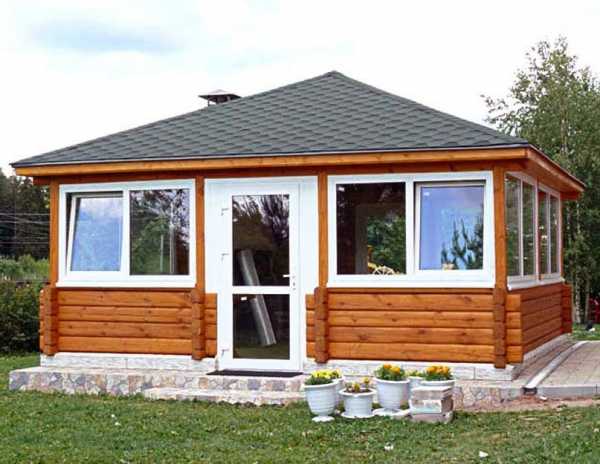

Беседки застекленные (закрытая) для дачи и дома с мангалом внутри

Чаще же всего, беседки с мангалом делают закрытого типа. Она будет уже полноценной не только летней, но и зимней кухней. Сооружения  бывают разного типа: и с окнами, и полностью застекленные до пола.



Материалом для постройки беседок служит и дерево, и кирпич. Но главным элементом является стекло. При этом, выделяют три типа остекления: холодное, теплое и триплекс. Холодное остекление – это наиболее простой способ, когда стекла только вставляются и не делается никакое утепление. При этом температура внутри будет градусов на десять выше чем снаружи. При теплом остеклении делается хорошая теплоизоляция. А стены из бруса или кирпича хорошо защитят от холода. Способ безрамного структурного остекления называется триплексом.

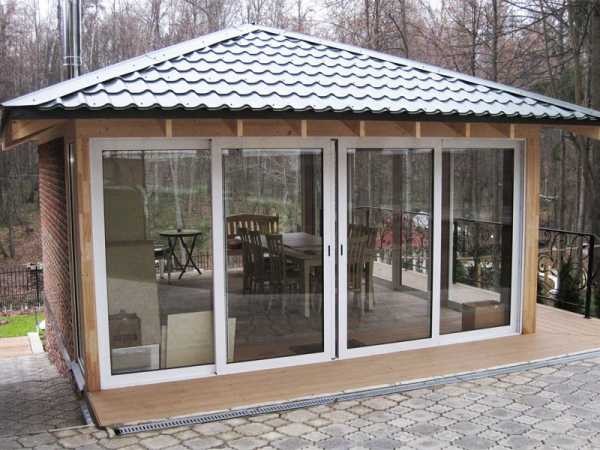

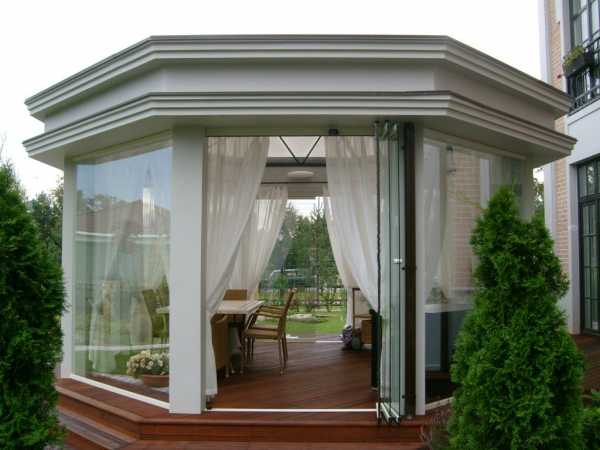

Что касается самого стекла, то для остекления можно использовать как простое стекло, так и стеклопакеты или витражи из закаленного стекла.

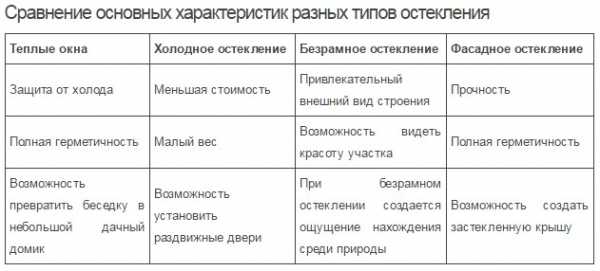

Что бы лучше сориентироваться в выборе остекления, ниже в таблице приведены характеристики нескольких типов остекления.

Как уже говорилось ранее, прежде чем начать строить беседку, необходимо правильно выбрать для нее место.

Установить её можно там, где удобно. Однако лучше придерживаться правила, что лучше ее не ставить рядом с баней, компостной ямой, туалетом, водоемом, колодцем, ну и конечно же, у забора соседей.

По форме, кроме стандартных прямоугольных беседок, можно её соорудить круглой или овальной формы:

Для того чтобы застеклить консрукцию, потребуется несколько этапов

Первым делом нанести слой герметика. Когда герметик просохнет, можно будет вставлять или готовые рамы, или же стекла в соответствующие пазы. После этого все стыки обрабатываются и вновь покрываются герметиком.

Закрытая беседка для дачи с мангалом и с барбекю под ключ — своими руками (проект и чертеж)

Закрытые беседки с мангалом и барбекю смотрятся гораздо выгоднее и уютнее, чем открытые. К тому же, вы сможете удобно в ней разместиться, если вдруг похолодает.

Различных вариантов создания таких конструкций достаточно много. Можно сделать из кирпича или бруса и застеклить, а можно ту часть, где находится мангал сделать из камня, а гостиную из дерева.

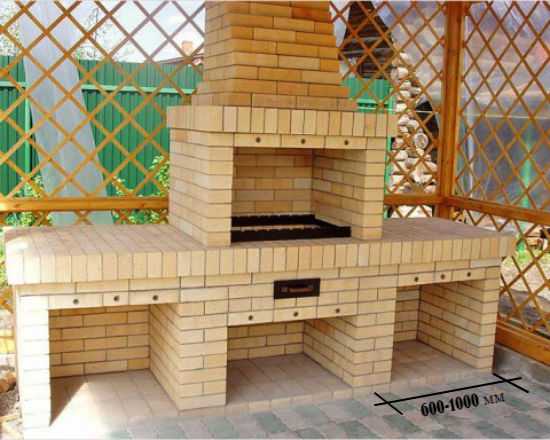

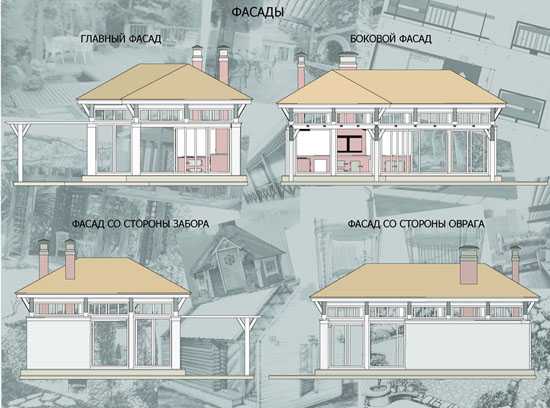

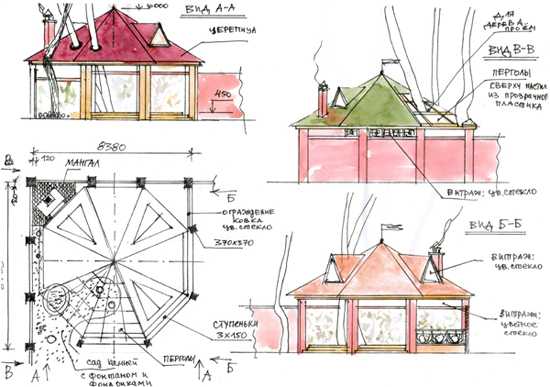

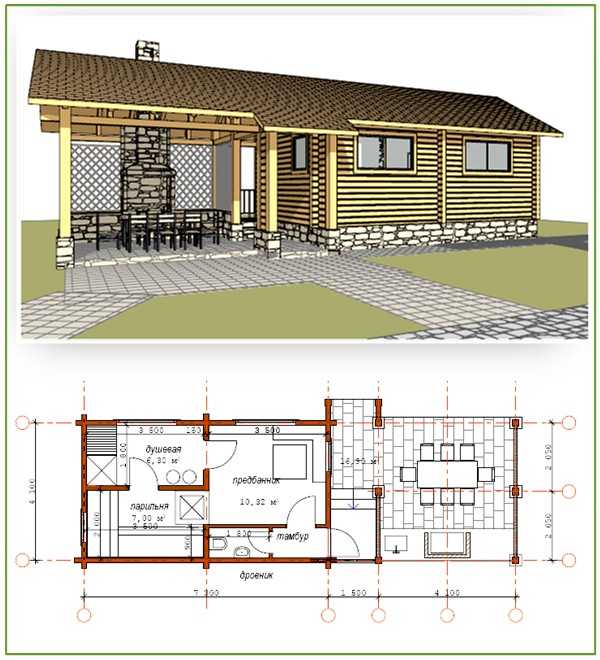

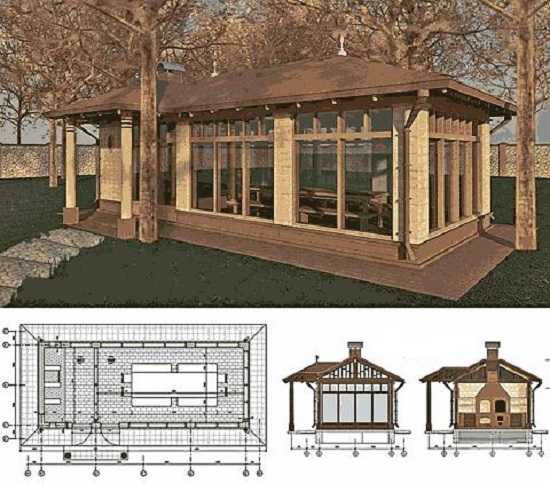

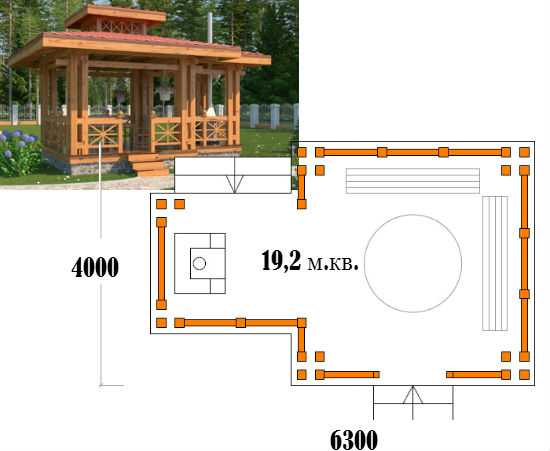

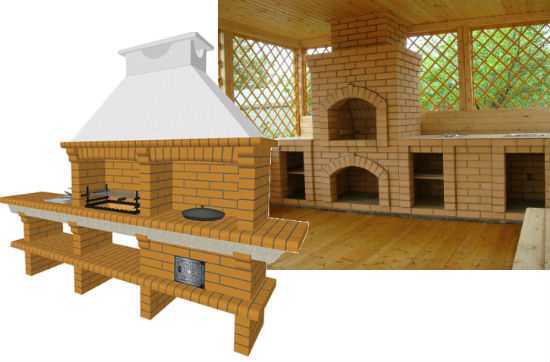

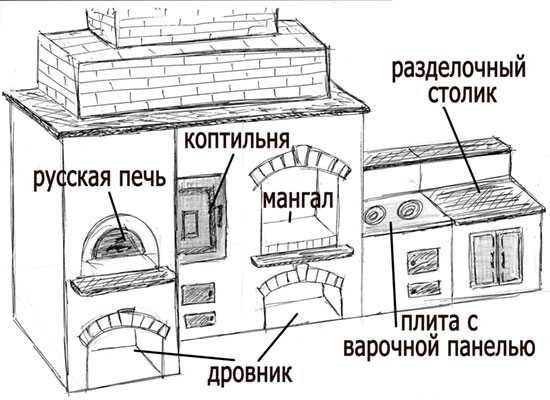

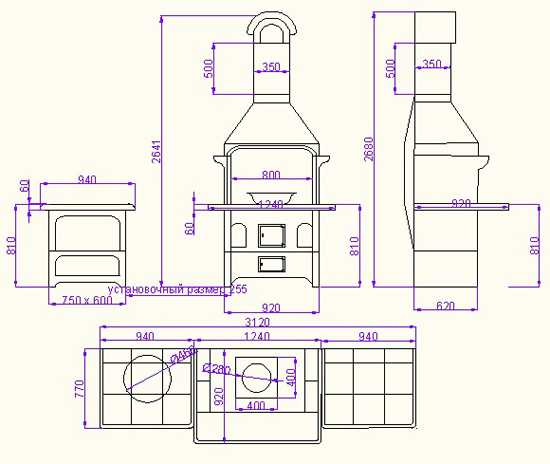

Далее показаны чертежи беседок с мангалом и барбекю.

Составляя проект, необходимо учитывать все нюансы. Что бы не ошибиться с количеством и размерами нужного материала все это надо указывать в проекте. Кроме того, не забывайте составить отдельный проект под мангал и барбекю, поскольку возводить его придется более тщательно.

Необходимо учесть и тот факт, как будет выходить дым. Поскольку при горении выделяются вредные газы, нужна будет хорошая и надежная вентиляция.

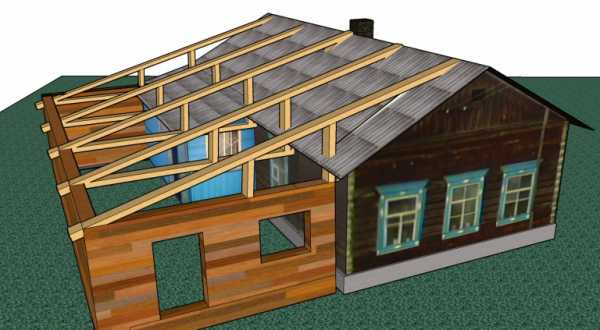

Кроме отдельно стоящих констукций, интерес представляют и беседки пристроенные к дому. Чем они хороши, так это экономией места и созданием дополнительной придомовой территории. В такую беседку вы можете попасть сразу из дома, а не идти к ней через весь участок.



Такая пристройка достраивается практически к любой стене дома, главное, что бы эта стена была в хорошем состоянии, без сколов и трещин. Хороший вариант, если на этой стене имеется окно, через которое можно подавать необходимые вещи.

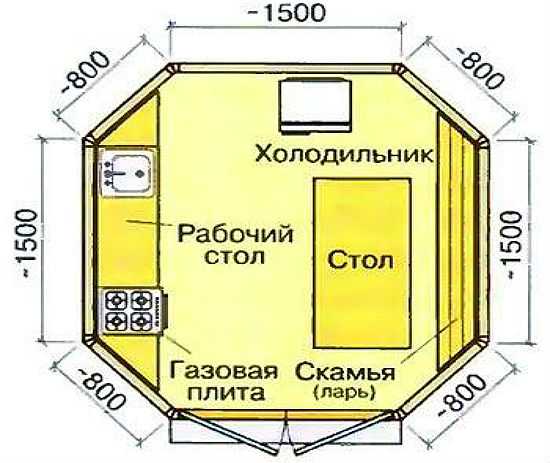

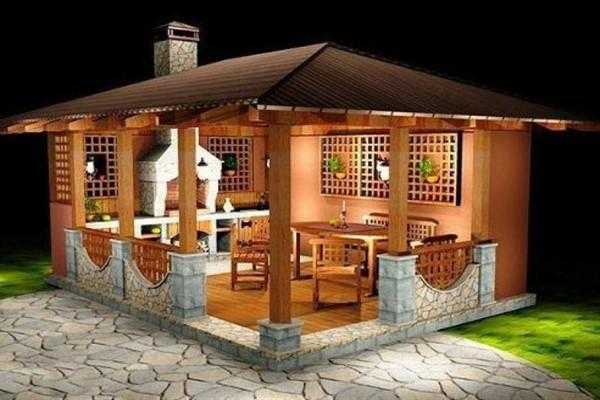

Беседка с летней кухней

Этот тип беседок чаще всего бывает комбинированным и состоит из двух зон. Первая зона – это кухня, где и расположен мангал с барбекю.  Поскольку здесь приготовление связано с огнем, то лучше всего делать эту зону из кирпича. Вторая зона – гостиная. Здесь вы отдыхаете, общаетесь и пр. Эту зону лучше всего делать из дерева.



Как видите, вариантов достаточно много. Как говорится, сколько людей, столько и взглядов. Поэтому выбор всегда остается за вами.

А в конце посмотрите небольшое видео, как сделать деревянную садовую беседку.

Удачи вам в вашем строительстве!

Автор публикации


Комментарии: 0Публикации: 136Регистрация: 14-09-2016

leadinlife.info

Примеры чертежей беседок и схем с размерами

Чертежи беседки, а также ее эскизы и 3D модели должны быть включены в проект в обязательном порядке. Разрабатывая эти схемы, планы и рисунки нужно соблюсти пропорции конструктивных элементов, а также указать их точные размеры. В этом случае при возведении постройки не возникнет проблем, которые могли бы привести к дополнительным временным и финансовым затратам.

Каковы же правила составления чертежей и эскизов беседок, и как нужно их рисовать? Об этом наша статья.

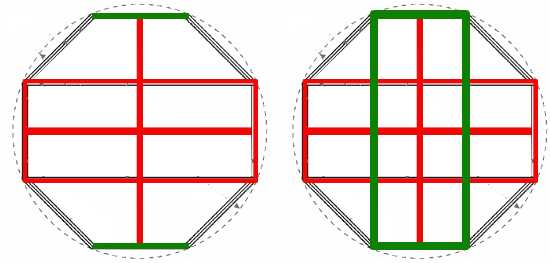

Беседки с 8 гранями

Общие правила составления чертежей

Составление чертежей беседки для дачи позволит точно распланировать расположение разного рода важных конструктивных элементов – светильников, стола, дверей, окон, возможно мангала, барбекю или печи. Помимо этого точные схемы и эскизы помогут определиться с количеством необходимых стройматериалов.

Как делаются беседки своими руками (чертеж, фото)

Существуют правила составления чертежей своими руками, которых следует придерживаться:

  • Прежде всего нужно замерить место на участке, отведенное под строительство сооружения. Размеры конструкции на чертеже не должны превышать его площадь.
  • Далее рисуется эскиз.

Эскиз постройки из дерева или ее 3D модель наглядно показывают, как она будет выглядеть в конечном итоге

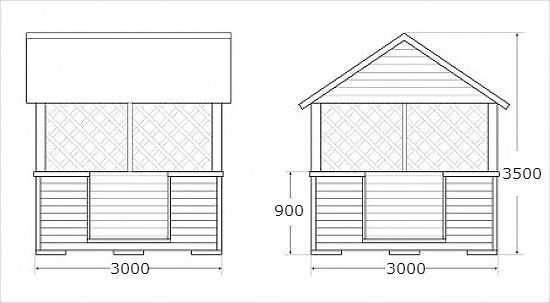

  • Затем чертят фронтальную и профильную проекции строения с указанием размеров. Для сложных конструкций с мангалами или массивной мебелью к комплекту чертежей нужно будет приложить еще и план (проекцию сверху).

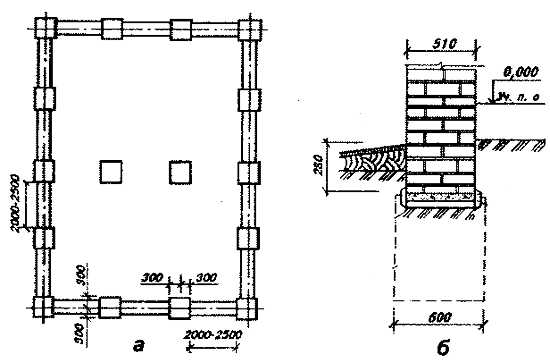

  • Далее отдельно чертится схема фундамента, который может быть ленточным или столбчатым.

Схема столбчатого фундамента

  • После этого рисуют стены и крупные элементы (мангал, стол и т.д). На этом же этапе следует отметить места расположения окон и дверей.
  • Затем на готовом рисунке отмечают размеры всех элементов каркаса и обшивки.

Чертеж каркаса летней постройки с указанными размерами

  • На следующем этапе составляется схема крыши с нанесением размеров и углов.
  • Отмечаются места расположения светильников и схема разводки электропроводки.

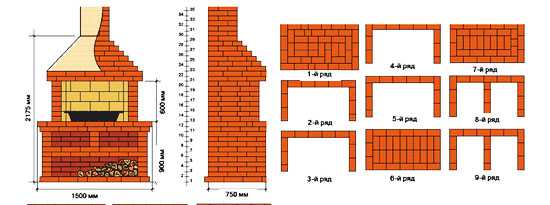

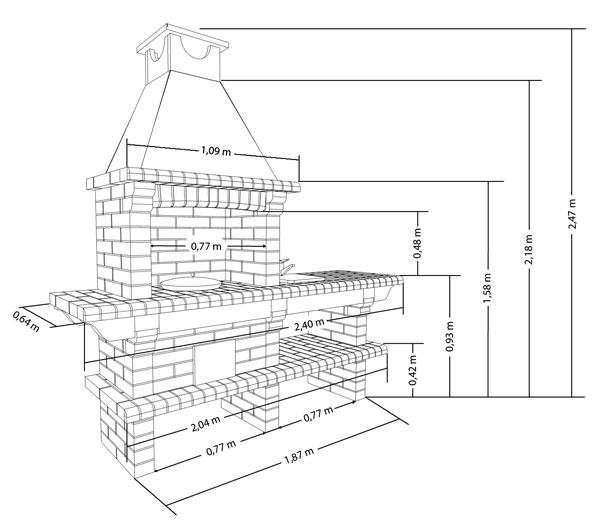

  • Если это необходимо, рисуется мангал с фундаментом и дымоходом (печь, барбекю).

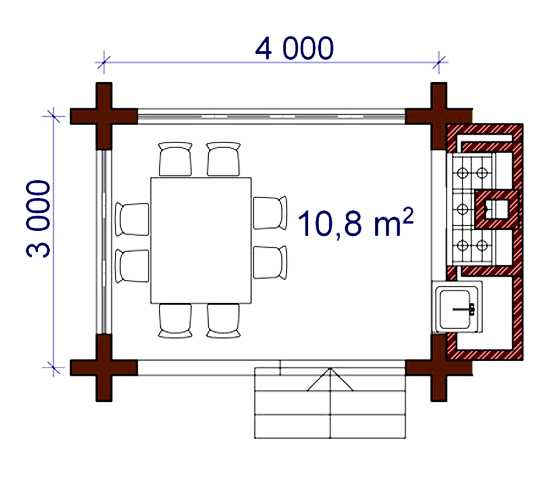

  • Далее нужно будет «расставить» на плане мебель.

На план следует нанести, в том числе, и мебель

Важно: В том случае, если предполагается строительство закрытой конструкции, обязательно нужно указать места расположения всех вентиляционных отверстий.

Примеры чертежей с пояснениями

Далее на конкретных примерах рассмотрим способы составления чертежей беседок разного назначения.

Деревянное сооружение для отдыха

Сооружения на брусчатом каркасе на данный момент являются самыми популярными. Составить чертеж такой конструкции, как прямоугольная беседка со столом и лавочками совершенно не сложно.

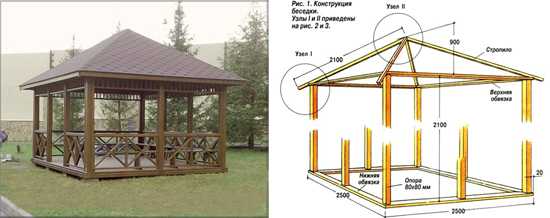

Небольшая садовая беседка на каркасе из бруса, предназначенная для семейного отдыха

Сначала рисуем чертеж строения в двух проекциях с указанием размеров.

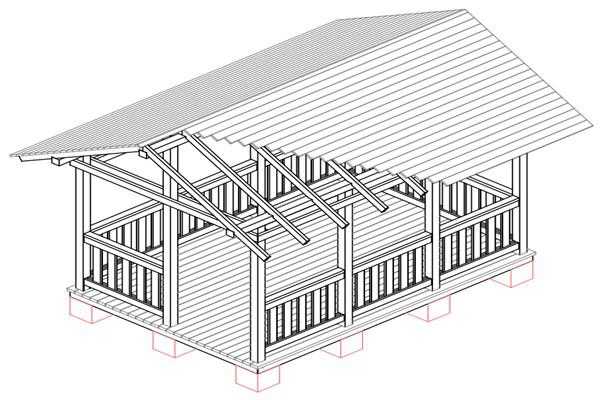

Простые прямоугольные дачные беседки своими руками. Чертежи фронтальный и профильный

Важно: В проект нужно обязательно включить и небольшие подробные схемки с указанием способов крепления и размеров элементов в узлах соединений.

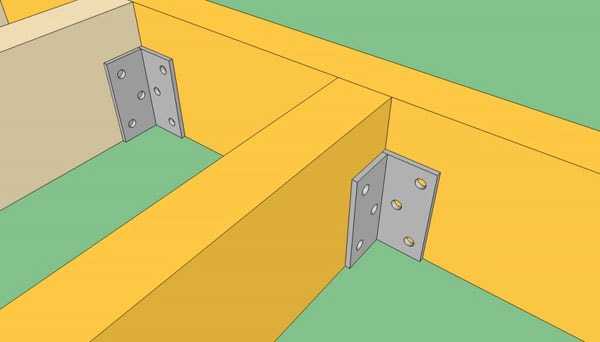

Схема узлов соединения различных конструктивных элементов

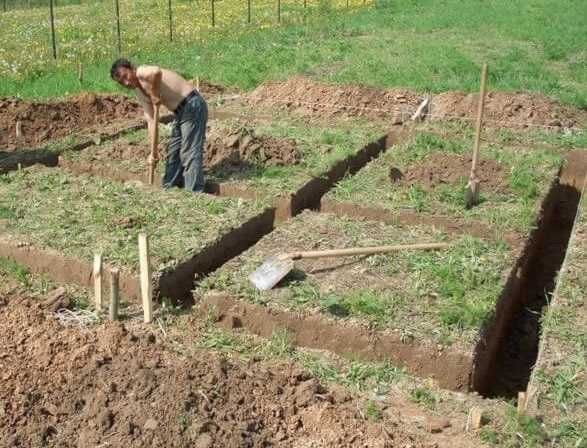

Далее — согласно правилам — чертим фундамент. Конечно же, предварительно нужно определиться с тем, каким он будет. На слабых или неустойчивых грунтах лучше возводить свайно ростверковый, на грунтах с хорошей несущей способностью – ленточный.

Подробный чертеж столбчатого фундамента беседки

Далее переходим к чертежу стен. Рассматриваемая нами деревянная постройка огорожена невысоким решетчатым парапетом. На схеме указываем, в том числе, и способ его крепления к каркасу сооружения:

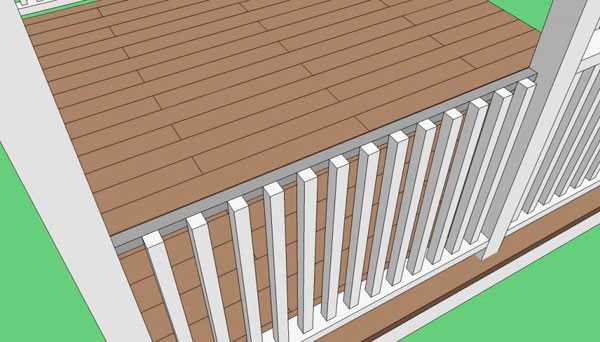

Чертежи беседки садовой, сделанной своими руками. Схема перил каркаса

На следующем этапе рисуем схему стропильной системы. Начинать следует с разработки чертежа верхней обвязки и мауэрлата.

Схема расположения элементов верхней обвязки и мауэрлатов постройки

Далее чертится собственно сама стропильная система.

Чертеж стропильной системы двухскатной кровли с указанием ширины шага между стропилами и их длины

К чертежам также нужно приложить таблицу спецификации элементов с указанием видов строительных материалов, необходимых для возведения той или иной части беседки, их размеров и количества.

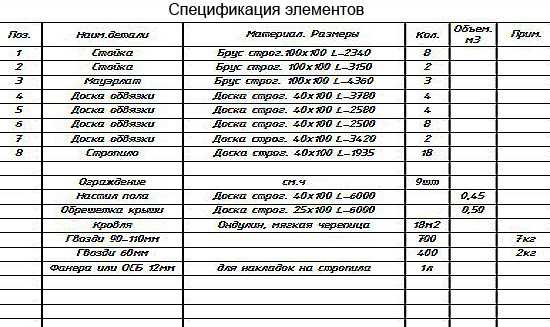

Таблица с перечислением деталей конструкции

После того, как все чертежи будут готовы, можно отправляться в магазин стройматериалов и закупать все необходимое.

Совет: Покупайте материалы хотя бы с небольшим запасом. Некоторые элементы могут быть испорчены в процессе строительства. Да и от приобретения бракованного товара у нас в стране никто не застрахован.

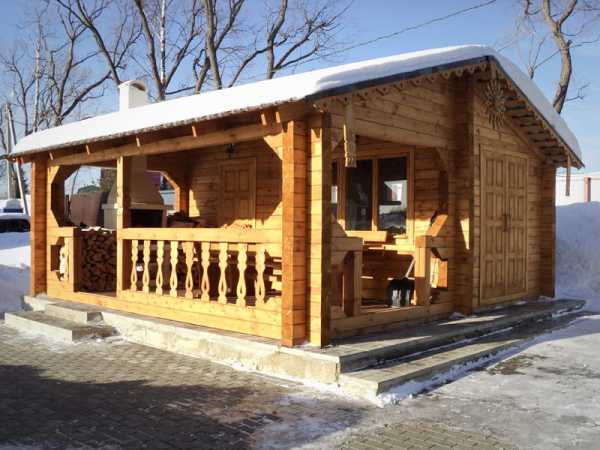

Конструкция из бревна с барбекю

Во дворах больших жилых домов часто возводят рубленые дачные беседки. При этом внутри них обычно устанавливаются мангалы или барбекю. Ниже представляем вашему вниманию проект такого удобного и добротного сооружения.

Чертеж беседки из дерева, оборудованной барбекю

Для такой довольно-таки сложной конструкции лучше дополнительно составить план.

Схема первого венца постройки с барбекю и ее общий вид

Чертежи беседок с мангалом

Более сложной постройкой является беседка с мангалом. Такие варианты дворовых сооружений также довольно-таки популярны. На мангале получаются очень вкусные шашлыки, так как его основательные кирпичные стены способны долго удерживать тепло. План беседки для дачи с мангалом:

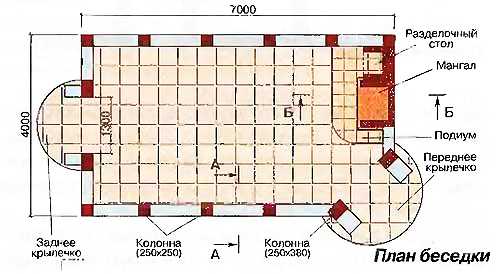

План беседки с мангалом

Важно: В комплект чертежей беседки с мангалом обязательно нужно включить схему фундамента этой конструкции, а также дымохода.

Схема фундамента беседки с мангалом

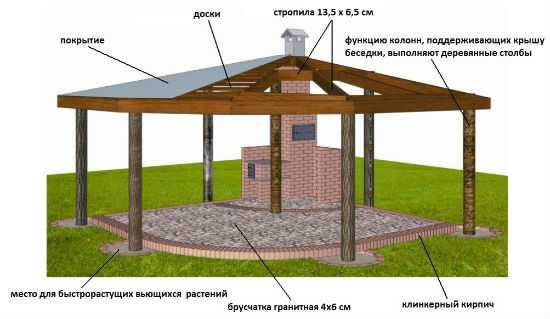

Барбекю в отдельных случаях может быть установлено посередине сооружения. Мангал же – конструкция тяжелая, массивная и габаритная. Поэтому ставят его всегда у стены или в углу. Еще одна оригинальная конструкция беседки с мангалом:

Эскиз постройки оригинального исполнения с мангалом

И схемы к нему:

Схемы беседки с мангалом

В комплект чертежей сооружения с мангалом обязательно должен быть включен чертеж и самого мангала.

Чертеж мангала для беседки с указанием размеров всех элементов

Помимо этого к проекту нужно приложить и порядовку. То же самое касается беседок с печами и каминами.

Порядовка мангала беседки

Беседка кухня

Очень удобными считаются конструкции, совмещающие в себе беседку и кухню. В таком сооружении можно не только приятно проводить время, наслаждаясь близостью к природе, но и устраивать обеды и ужины.

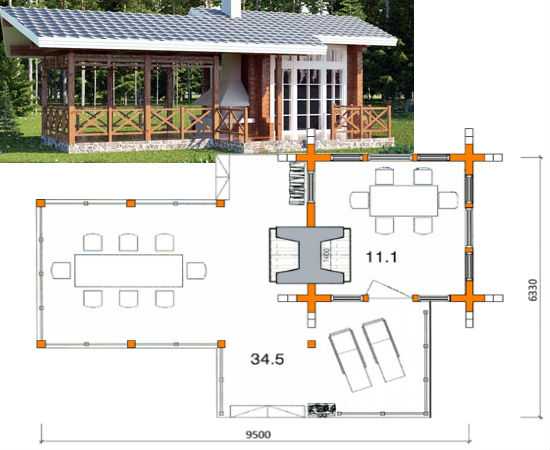

План беседки для дачи, оборудованной мойкой, барбекю, достарханом, плитой, столом и лавками

На видео ниже вы можете ознакомиться с оригинальной конструкцией комплекса беседка – летняя кухня из кирпича и дерева.

Металлические конструкции

Разумеется, на дачах возводятся не только деревянные беседки (чертежи которых представлены выше), но и сооружения из других материалов. Очень популярным вариантом являются, к примеру, конструкции на металлическом каркасе. Конечно же, чертежи перед их строительством рисовать также необходимо. Составить схемы беседки из профильной трубы также просто, как и деревянной. Конструктивно они обычно даже более просты и рисовать к ним сложные чертежи не обязательно.

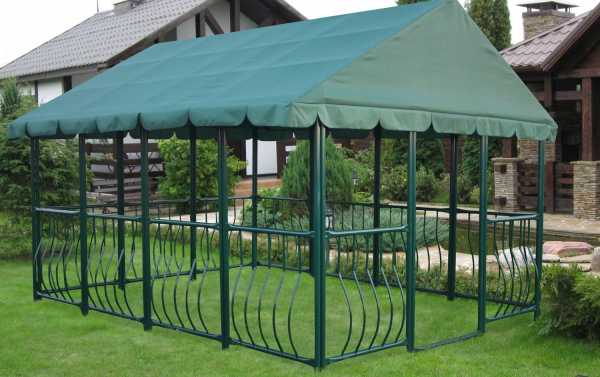

Каким может быть чертеж беседки из металла. Фото простейшей конструкции 3х4м со схемами, на которых указаны основные размеры

Очень часто на дачных участках устанавливаются многогранные беседки из металла. Конструкция 6 угольной постройки немного сложнее, чем у простой прямоугольной. Но возводятся такие сооружения также довольно-таки быстро и просто.

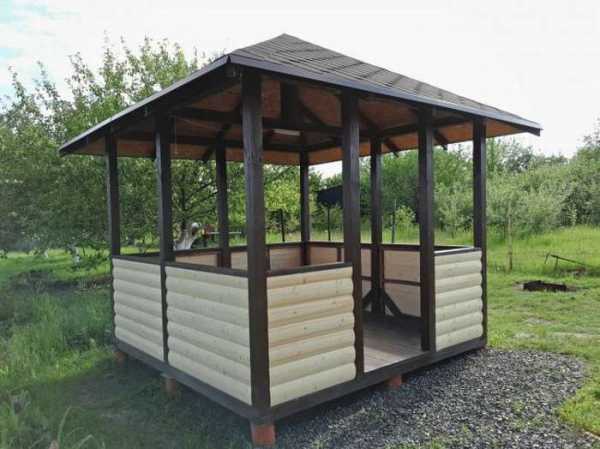

Как строятся беседки шестигранные своими руками. Чертежи этих конструкций рисуются довольно таки просто

Достаточно несложной в сборке является и такая конструкция, как восьмигранная беседка из металлопрофиля, дерева или из поликарбоната.

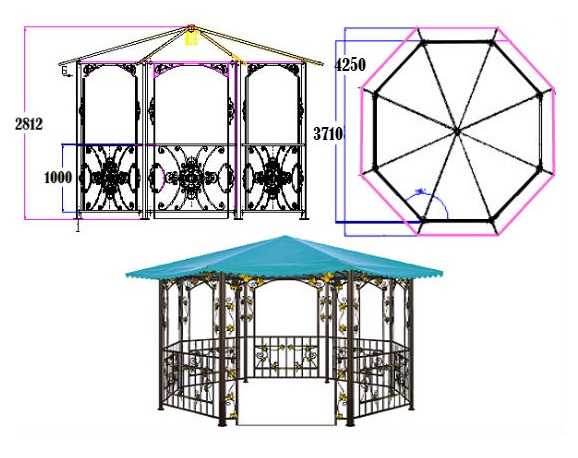

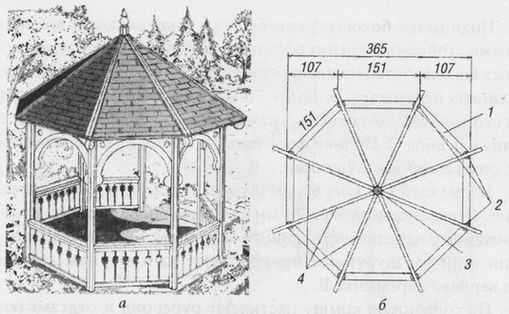

Чертеж беседки 8 гранной с указанием размеров каркаса и крыши

Кирпичная конструкция

Беседки из кирпича – сооружения основательные. Практически всегда их дополняют мангалами, каминами или печами. Часто они представляют собой закрытое отапливаемое помещение или целые комплексы, включающие в себя, в том числе, и открытые помещения.

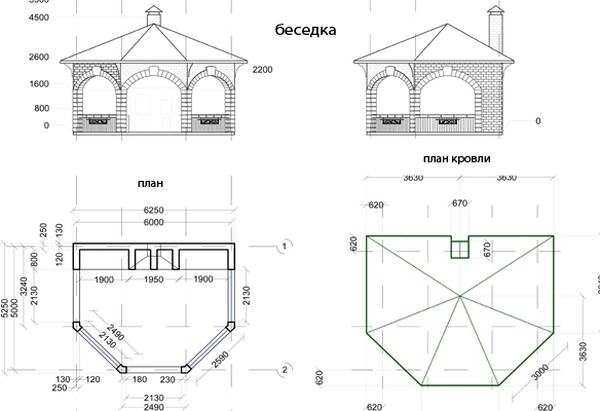

Эскизы большой кирпичной садовой беседки

Беседки с соборными печными конструкциями

В закрытых беседках могут устанавливаться, в том числе, и сборные конструкции, включающие в себя мангал, печь и другое подобное оборудование.

Эскиз комплекса для беседки, состоящего из русской печи, мангала, коптильни и варочной панели

Совет: В том случае, если в сооружении будет установлен мангал, барбекю или печь, дровник стоит устроить прямо под ними. Это сделает пользование конструкциями более удобным и позволит сэкономить место.

Как видите, составляются проекты таких сооружений, как беседки, своими руками с чертежами довольно-таки просто. Если же вам не хочется тратить на эту процедуру время, можно заказать готовый чертеж в организации, занимающейся проектированием малых архитектурных форм. Однако, разумеется, это повлечет за собой дополнительные расходы.

freshremont.com

Чертеж беседки с размерами: схемы, проектирование, выбор

Самостоятельное строительство беседок для дачи, как и любое другое, начинается с идеи. Но чтобы в итоге получить желаемый результат хорошего качества, картинку из головы нужно в точности воплотить в реальности.

А для этого понадобятся продуманный дизайн-проект и правильно составленные чертежи.

Именно о принципах выбора и построения схем легких уличных сооружений мы и поговорим в данной статье.

Общие правила составления чертежей

Проект нужен для того, чтобы распланировать расположение всех важных функциональных элементов: окон и дверей, ограждений, коммуникаций, предметов обстановки. Подробный чертеж беседки с размерами позволяет рассчитать количество материала, продумать процесс возведения и избежать различных технических ошибок. Делается чертеж по нескольким основным принципам, которые очень схожи с самой технологией строительства.

Пример великолепно реализованного проекта

Для начала можно найти фото беседок разных размеров и конфигураций с уже готовыми планировками. Взять любой подходящий вариант или на основе нескольких примеров схематично набросать свой. Как минимум, нужно точно знать, будет ли в беседке мангал и водопровод, какая крупная мебель там будет стоять и где на участке разместится вся конструкция.

Для визуализации проекта поможет 3D модель интерьера и экстерьера беседки, в которую можно вносить поправки по мере завершения расчетов. В сети есть несколько бесплатных и платных ресурсов с понятным даже для новичка интерфейсом.

Следующий пункт — расчеты.

Нужно замерить место под будущую конструкцию и постараться вписать в эти максимально возможные габариты весь желаемый функционал.

Далее подбирается и просчитывается фундамент, после каркас и крыша. К каждому из этих элементов нужно будет начертить свой схематичный и подробный план. Данный принцип просчёта подходит и для беседки из поликарбоната.

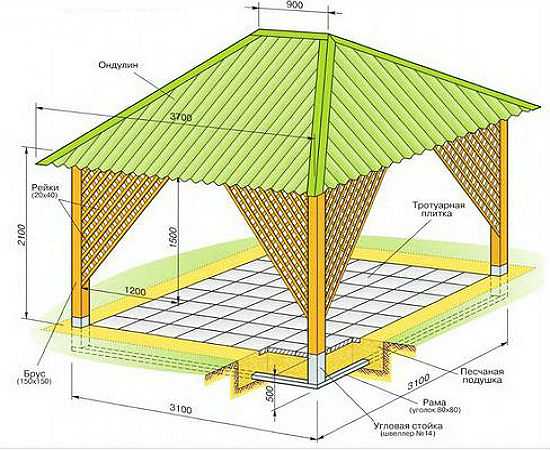

Профильная (вид сбоку) и фронтальная (вид спереди) проекции беседки с обязательным указанием размеров понадобятся строителям для правильного соединения всех деталей конструкции.

Если проект сложный, то есть состоит не только из четырех опор и перил, лучше добавить в папку еще и развертку каждой стены.

А для чертежа шестигранной беседки этот пункт часто является необходимым, особенно если планируются как минимум две функциональные зоны — кухонная и столовая.

Чертеж фундамента может быть упрощенным, выполненным схематично. Для легких деревянных беседок подойдет свайное или столбчатое основание, но если в списке материалов присутствует кирпич или камень, лучше отдать предпочтение ленточному типу.

На схеме крыши обязательно указывают количество и толщину балок перекрытия и досок для обрешетки. Важно также не забыть обозначить углы наклона и детально прочертить места соединения со стеной или опорой. С помощью чертежа высчитывается площадь покрытия кровли и необходимое количество мягкой или металлочерепицы.

Эскиз беседки

От чего зависят размеры беседки?

Строительство и слишком маленькой, и слишком большой беседки в итоге окажется невыгодным. В первом случае — из-за недостатка комфорта, во втором — из-за лишних цифр в строительном бюджете.

Оптимальные параметры конструкции подбираются по нескольким критериям:

  • место на участке;
  • правила эргономики;
  • функциональные зоны;
  • мебель и ее количество;
  • материал конструкции;
  • финансовая планка.

Максимально допустимые размеры определяются расположением будущей беседки во дворе. Отдельное (не примыкающее к жилому дому) сооружение не рекомендуется строить ближе 3-5 метров к основному зданию. Часто количество свободного места является ключевым пунктом в выборе проекта.

На комфортное размещение одного человека требуется около 2 кв. метров. Значит, для стандартной семьи из родителей, двоих детей и, к примеру, бабушки, площадь беседки должна быть не менее 10 квадратов. Самые популярные размеры таких построек составляют 3х3 метра или 3х4 метра.

Монтаж основания беседки

Если на шашлыки часто заглядывает компания из 6-8 друзей, то в павильоне меньше 16 кв.м им будет тесновато. По этому принципу можно рассчитать идеальные размеры, но при этом учитывать и конфигурацию сооружения.

Так, в длинной и узкой прямоугольной беседке даже большой площади будет менее удобно, чем в квадратной или шестиугольной. Хорошо зарекомендовали себя и угловые варианты в виде буквы «Г» с разделением функциональных зон по разные стороны.

Практическое назначение сооружения — еще одна основа, на которую опирается построение схемы беседок.

Просто место для обедов на свежем воздухе со столом и скамейками или полноценная летняя кухня, игровая, каминная, мастерская — функциональные возможности таких конструкций ограничиваются только временем года.

Понятно, что под мангал или гриль потребуется приплюсовать 3-4 квадратных метра к общей площади.

При грамотной планировке, совмещающей несколько зон, размеры беседки могут быть меньше без потери комфорта эксплуатации.

К примеру, летний кабинет, столовую, гостиную и рабочую зону для приготовления пищи совместит в себе мягкий уголок с диванами и столом-трансформером, который превращается из обеденного в кофейный или журнальный.
Также при создании проекта беседки с чертежами и размерами учитываются и стандартные габариты основных элементов обстановки. Стол на 4 человека в длину должен быть не меньше 1 метра, тогда как семья из 6 человек сможет удобно разместиться за столом со стороной 120 см. Ширина столешницы оптимально составляет не меньше 80 см.

Последний критерий — материал строительства. Стационарные деревянные конструкции можно возводить любой площади, а вот мобильные каркасные беседки из металла имеют ограничения, их лучше использовать как переносной навес.

Если место позволяет построить просторный комплекс для отдыха, но бюджет ограничен, можно отдать предпочтение комбинированной конструкции — беседке с открытой террасой.

Непосредственно под крышей устанавливают мангал, кухонную зону, пару кресел, мягкий обеденный уголок или барную стойку. Большой стол на 8-10 человек размещают на открытом помосте, выходящем из беседки.

Материалы для конструкции

Традиционным решением для строительства места для отдыха в частном дворе считаются беседки из дерева. Они очень вариативны и по функционалу, и по дизайну, доступны по цене и при грамотном планировании легко возводятся самостоятельно. Такие беседки обычно массивные и просторные.

Деревянная беседка для большой семьи

Еще один материал строительства представляет металлическая беседка.

Она бывает двух типов:

  • стационарная,
  • съемная.

Первый вариант очень похож на деревянный аналог, только вместо брусьев используются кованые и сварные элементы из железа.

Второй вариант часто выполнен в облегченном формате и небольшого размера.

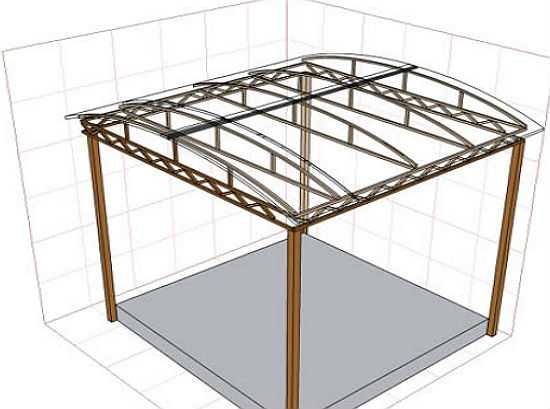

Для создания такой конструкции понадобится чертеж беседки из профильной трубы.

Современные беседки из поликарбоната делаются на металлическом каркасе, дерево используется реже.

Это закрытый или полузакрытый тип конструкций. Листы поликарбоната используются также для остекления уже готовых павильонов или для оформления ограждений.

Как выглядят проекты бань с беседкой, подробно рассмотрено в данной статье. Где указаны все возможные конструкции и размеры строения.

Видео

Качественное строительство в нужные сроки и по изначально задуманной стоимости требует опыта или как минимум тщательного изучения каждого аспекта данного мероприятия: от выбора планировки и подготовки площадки до создания проекта и технологии устройства крыши.

Чтобы правильно рассчитать размеры, составить чертежи и полностью построить беседку своими руками, мы предлагаем посмотреть специально подобранное видео.

Особенности чертежей беседок с барбекю или мангалом

Если в беседке планируется устроить элемент с живым огнем, крайне важно обеспечить пожарную и техническую безопасность. Так, конструкция летнего павильона с мангалом предполагает для него отдельный монолитный фундамент, чтобы правильно распределить нагрузку на основание.

Многофункциональная беседка

И камин, и мангал всегда располагаются у стены, а вот легкий переносной гриль можно поставить и в центре. Рядом с местом приготовления пищи нужно оставить 2-3 кв.м свободного пространства.

У беседки с мангалом можно сделать опоры чуть длиннее, тем самым приподнять крышу. Это улучшит воздухообмен, особенно если в конструкции есть глухая стена.

С помощью грамотного чертежа даже новичок в строительстве сможет возвести качественную, красивую и функциональную беседку. Но и строительство самих чертежей требует умений, терпения и скрупулезного внимания к мелочам.

2gazon.ru

прямоугольных, шестигранных и восьмигранных, 46 ФОТО примера, а также советы как сделать схему беседки с мангалом, барбекю, камином

Беседка – непременный атрибут приусадебного участка. Интернет пестрит предложениями купить готовые чертежи беседок для самостоятельного строительства, или доверить возведение малой архитектурной формы профессионалам. Но зачастую, существующие предложения по каким-либо причинам не соответствуют запросам владельцев участков, то размер не подходит, то форма и дизайн не устраивает, то просто дорого. Да и само по себе строительство беседки — процесс не сложный и вполне осуществимый своими руками.

Это статья посвящена тому, как составить план, чертеж и схемы узлов беседки, как определиться с размерами в зависимости от предназначения постройки, как правильно разместить мангал, место для отдыха, кухню и т.д. И конечно мы подобрали для вас готовые схемы и чертежи беседок.

На фото планировка пространства с мангалом, угловые конструкции экономят место

Схема размещения

Первое, с чем необходимо определиться: где будет стоять постройка. Для этого вам потребуется план участка в удобном для вас масштабе, на котором обозначены: основное строение (дом), хозяйственные постройки (баня, сараи), схемы садовых дорожек, деревья.

Совет: Многолетники лучше не вырубать, они еще послужат для тени и создания ландшафтного дизайна.

Чертежи беседки садовой сделанной своими руками, на схеме прямоугольная постройка из бруса

Беседки своими руками с чертежами, фото навеса из бревна нестандартной простой формы с угловым мангалом

Внимательно изучите план приусадебного участка, с учетом совокупности обстоятельств, и отметьте на схеме, где, на ваш взгляд, беседка будет уместна более всего. Лучше ее разместить в глубине сада, в конце дорожки, между деревьев. Расстояние от основного дома 3-5 м. Если постройка планируется с мангалом, камином или печью, то ее желательно отдалить от основного жилого строения больше чем на 8 м.

План беседки для дачи, самостоятельный чертеж с размерами

При составлении чертежа не забудьте про фундамент. Для дачных беседок оптимально устраивать столбчатое основание. Расстояние между столбами 1500-2000 мм, под каждую вертикальную опору. Сечение столба 300*300, 400*400 мм. При разметке схемы фундамента на местности следует с каждой стороны прибавить по 100 мм, чтобы основание было больше габаритов постройки.

Приблизительная схема размещения мебели 8 ми угловой постройке

Функционал и размеры – что надо знать

Беседки, прежде всего, строят для комфортного отдыха на открытом воздухе, а это значит, что они должны быть удобными, прочными, надежными, все должно быть под рукой, ничего не должно мешать, раздражать. А для этого следует знать некоторые правила эргономики.

Типовой чертеж прямоугольной конструкции

Как правило, прямоугольные постройки имеют двух- (как на схеме выше) или четырехскатную крышу

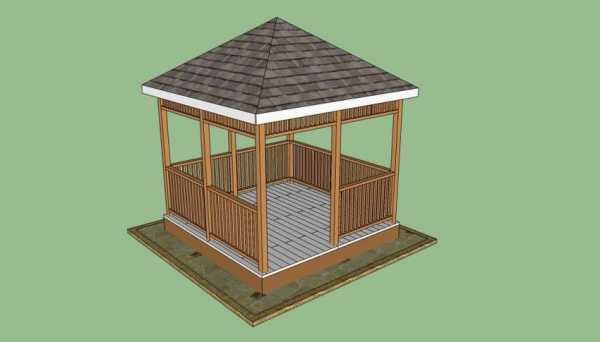

Деревянные беседки, чертежи квадратной постройки с четырехскатной крышей

Стандартная ширина стола 600-800 мм, длина 800 мм — для размещения 4, 1200 мм — для 6 человек. Удобный размер сидушки стула или лавки – 400-450 мм. Таким образом, минимальная ширина беседки 1500 (600+450+450) мм, длина 1500-2000 мм.

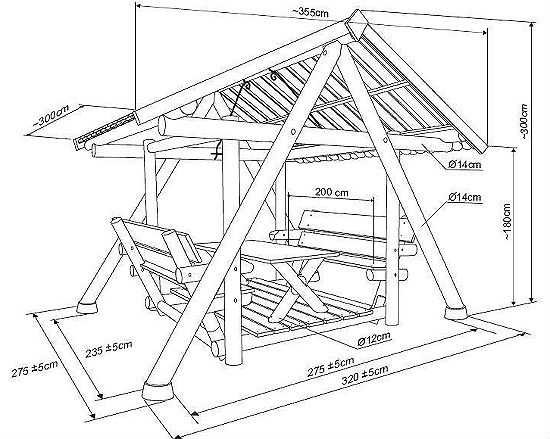

Дачные беседки своими руками, чертежи мини конструкции из бревна

Примечание: При необходимости габариты беседки можно уменьшить, в таком случае лучше остановить свой выбор на маленькой, каркасной постройке-навесе, пример смотрите на схеме ниже.

Схема беседки для маленького участка

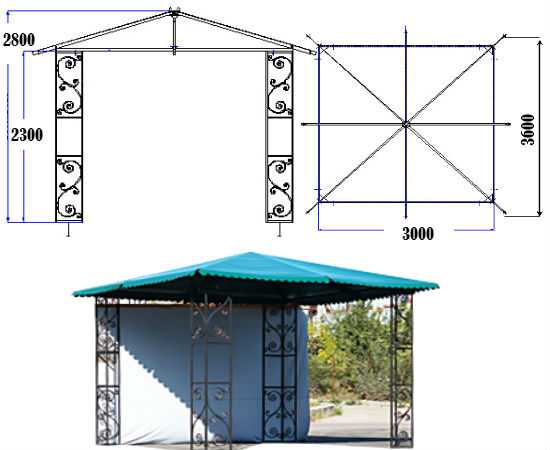

Изделие на металлокаркасе, размеры схематично, длину и ширину беседки можно изменять под ваши потребности

Для комфортного размещения одного человека необходима площадь по полу – 2 м2, следовательно, оптимальный размер беседки для компании 4-8 человек – 3*4 м, 4*4 м (12-16 м2).

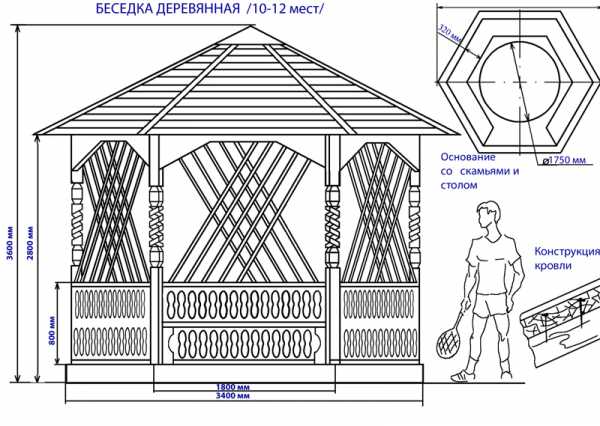

Беседки шестигранные своими руками, чертежи стандартной деревянной конструкции

Если планируется не только место для посиделок, но и зона для отдыха, с креслами и шезлонгами, тогда площадь беседки вычисляется из расчета 4 м2 на 1 человека.

Чтобы правильно сделать чертеж беседки с мангалом или камином, при расчете площади необходимо учесть габариты печи. Оптимальная глубина кирпичного мангала 750-1000 мм (3-4 длины кирпича), ширина – 1200 мм (10 ширин кирпича).

Чертеж стандартного мангала

Кроме мангала или барбекю, сбоку от него, для удобства следует предусмотреть рабочий стол шириной 600-800 мм, к нему, желательно, мойку – ширина 600-800 мм, а с другой стороны место для хранения дров, для симметрии такое же расстояние. Исходя из этого, минимальная длина кухни, включая печь, 2400-3400 мм.

Схема мангала с рабочей зоной

Перед мангалом  необходимо предусмотреть свободное место 1000-1200 мм, чтобы свободно передвигаться во время готовки, и жар не мешал сидящим за столом. Таким образом, при составлении чертежа беседки, кроме места для посиделок 8-12 м2, под мангал следует выделить дополнительную площадь: минимум — 2400*1750 мм, с комфортом – 3400*2200 мм.

Беседка с мангалом, чертеж размещения мебели

Схема постройки с мангалом, деревянные конструкции следует обработать огнестойким составом

Для экономии места печь можно установить в углу беседки, или сделать отдельный навес на площадке возле постройки.

Чертежи беседок с мангалом, такая форма постройки способствует удобному зонированию кухонной и столовой зоны

Форма и конструктивные особенности

Помимо того что беседки бывают открытые и закрытые, они еще разнятся и по форме: прямоугольные, многогранные, круглые, комбинированные и т.д.

Схема сборки закрытого квадратного садового летнего домика под четырехскатной крышей

Схема большой беседки из дерева под вальмовой крышей, по фундаменту 4*6 м

Проще всего сделать чертеж прямоугольной беседки, но и здесь подстерегают подводные камни: при переносе схемы на участок, следите, чтобы углы были строго 90о, диагонали одинаковые, или воспользуйтесь правилом египетского треугольника.

Разметка участка под беседку

Отмерьте по одной стороне 3,0 м, по другой 4,0 м, соедините точки по прямой, проверьте геометрию, если  соединительная линия равна 5,0 м, то угол 90о

Простые правила для построения схем

Чертежи многорганных конструкций при самостоятельном проектировании вызывают некоторые затруднения. Но напомним вам всего несколько правил из школьного курса. Так, например, шестиугольник с равными сторонами всегда состоит из 6 равносторонних (все стороны равны, а углы = 60о) треугольников. Либо из двух равных трапеций.

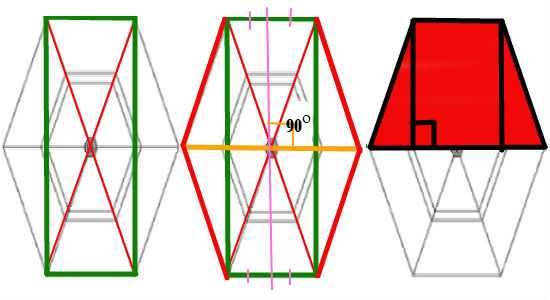

Схема, как просто начертить основание шестигранной беседки

Если требуется изменить форму беседки, например, увеличить какие-то стороны, то сначала рисуется прямоугольник (на схеме ниже зеленой линией), затем чертятся его диагонали, находится середина. От точки пересечения диагоналей, перпендикулярно длинным сторонам прямоугольника, откладываю одинаковые отрезки (на схеме желтая линия), далее точки соединяются. Или все так же можно начертить 2 равные трапеции с общим основанием, высота трапеции должна равняться половине стороны беседки.

Шестиугольная беседка своими руками чертежи, если требуется изменить длину сторон

Чтобы начертить восьмиугольную беседку, ее основание так же нужно разложить на простые фигуры, как показано на схеме ниже.

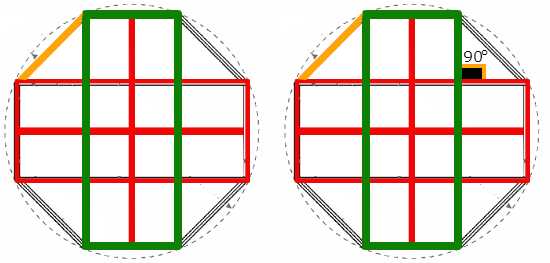

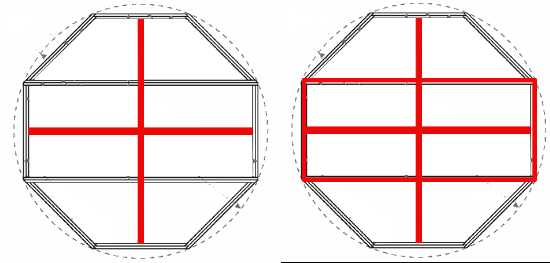

Чертятся 2 перпендикулярно пересекающиеся линии, равные длине и ширине конструкции, строится прямоугольник, одна сторона которого равна боку постройки, другая — ширине

Далее строится второй прямоугольник (на схеме зеленый)

Чертеж беседки 8 гранной, на схеме желтым цветом отмечено, как соединять стороны многоугольника

Чтобы увеличить количество сторон в многоугольнике, достаточно начертить еще один прямоугольник и соединить вершины по контуру, как показано на схеме

Проекты беседок – строим своими руками

Чертеж беседки из дерева, 6 гранная конструкция

Схема основание и крыша 6 угольной постройки

Чертежи  8 угольной вытянутой конструкции

Садовые конструкции в виде многоугольника немного сложнее в строительстве относительно простых  прямоугольных построек, но выглядят они более оригинально и эффектно. Чтобы беседка была не просто функциональной, но и стала украшением садового участка, декорируйте ее красивой деревянной решеткой или изящной ковкой, растениями, подберите сценарий освещения.

Схема, как построить беседку в японском стиле

Схема сборки деревянного домика гриль

Беседка своими руками чертежи, фото конструкции из металла

Беседка металлическая из профильной трубы, украшенная декоративными элементами ковки, схема каркаса

Чертеж, как сделать беседку на даче своими руками

Обратите внимание, на многих чертежах и схемах пол в привычном виде отсутствует, вместо него выложена ровная площадка из тротуарной плитки или залита монолитно бетонная плита.

Чертеж беседки из металла, фото простой конструкции с элементами ковки

Изготавливая конструкцию из поликарбоната, старайтесь подогнать размер беседки под стандартный лист 2100*6000 мм.

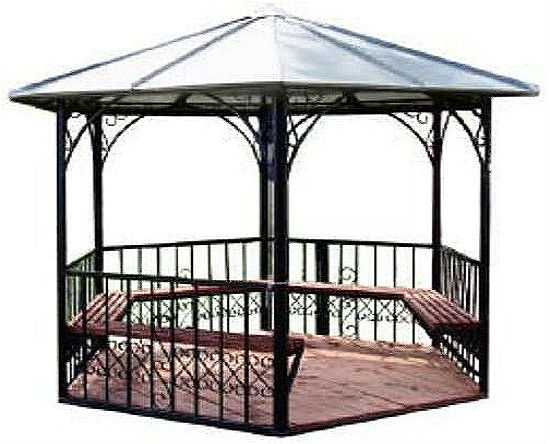

Шестиугольная конструкция из металлопрофиля

Для того чтобы разместить больше народу, лавочки устанавливаются по периметру, желательно в такую постройку предусмотреть круглый стол.

Чертеж сварной переносной конструкции с поликарбонатной крышей

Большой квадратный навес из металлопроката и поликарбоната, схема каркаса с размерами

Даже большие постройки из металла и поликарбоната выглядят легко и воздушно. Для защиты от бокового дождя и ветра бока можно закрыть прозрачным монолитным поликарбонатом, экранами из специального прочного полиэтилена или шторами из водонепроницаемой ткани.

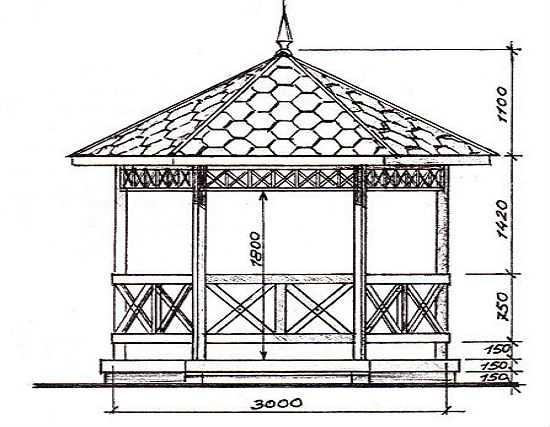

Чертеж деревянной беседки, поперечный разрез восьмигранной конструкции

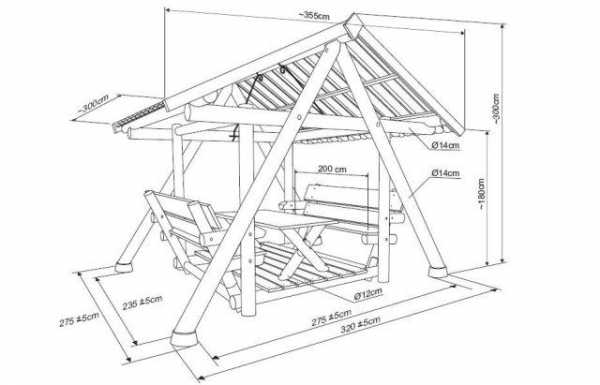

Летняя конструкция из поликарбоната, схема как сварить каркас из металла

Чертеж деревянной постройки из бруса, украшенной деревянной решеткой

Закрытая конструкция с решеткой, проект шестигранной постройки

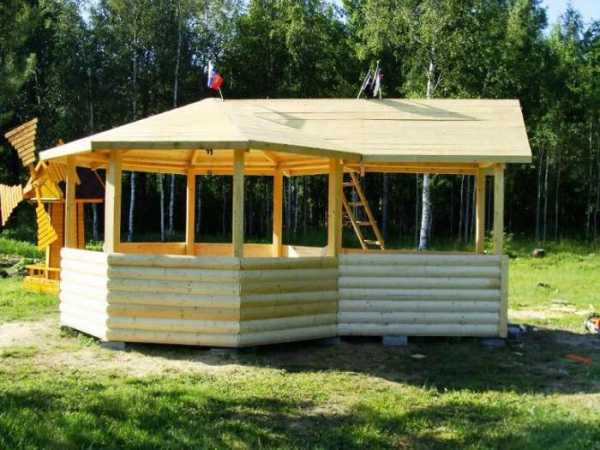

Схема бревенчатой постройки в русском стиле

Мы представили вашему вниманию самые востребованные проекты беседок. Если вы не нашли подходящий вариант, то воспользуйтесь нашими советами, как самому выполнить чертеж постройки.

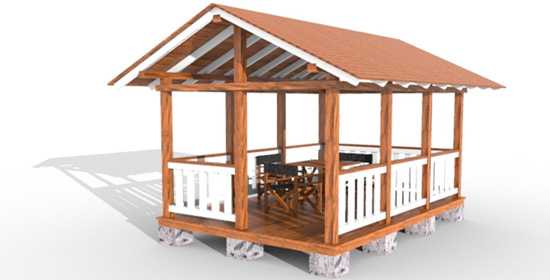

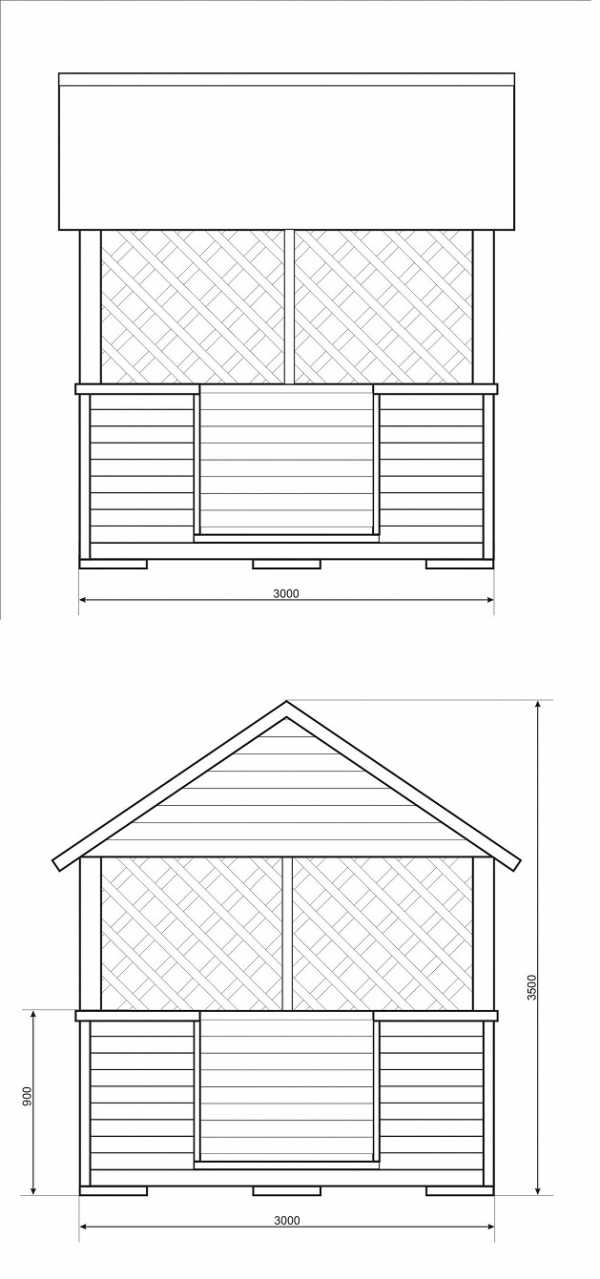

Чертеж односкатной постройки из бруса

Чертеж комбинированной летней постройки с мангалом, размещение основных зон

Если вы не обладаете профессиональными навыками строителя, старайтесь выбирать простые конструкции, без сложных линий и архитектурных излишеств.

Летнее помещение для большой компании с мангалом и санузлом, чертеж зонирования пространства

house-lab.ru

Беседку своими руками и чертежи, размеры, схемы, проекты, эскизы

Возникновение на строительном рынке инновационных разработок и новейших материалов способствовало огромному распространению построек, сконструированные преимущественно своими руками. Собственноручное возведение беседок для дачи и многочисленные доступные проекты беседок позволили владельцам участков полностью контролировать процесс создания сооружения.

Тем более что не каждый может и хочет пользоваться услугами застройщиков, по каким – либо определенным причинам. Данная статья посвящена вопросу составления проекта, плана, чертежей дачной беседки, а также возможности выбора дизайна и интерьера объекта недвижимости.

Содержание статьи

Классификация беседок

Цель построения

В зависимости от цели построения конструкции, беседки классифицируются на самые различные группы:

  • Открытая постройка. Достаточно проста в возведении, и используются на время летнего периода.
  • Закрытое сооружение. Объект имеет больше функционала и, соответственно, больший объем работ.
  • Переносные простые альтанки. Автоматизированная постройка, которую легко демонтировать и размещать на любой позиции.

В настоящий момент, на пике популярности находятся функциональные альтанки, предназначенные не только для приготовления пищи и отдыха, но для расширения плантации или занятия прочими делами.

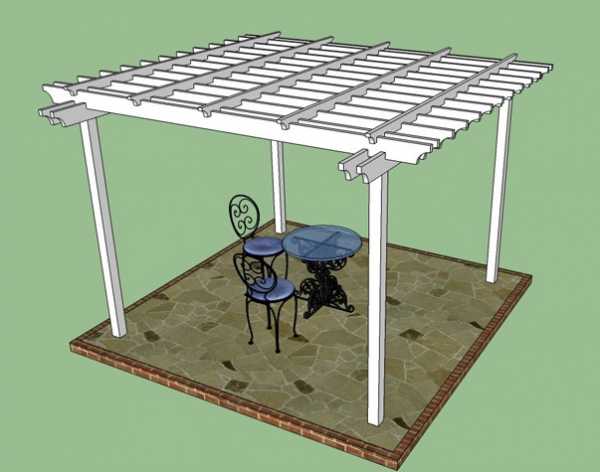

Вид перголы

Конфигурация может быть также разнообразной. Размер беседки должен гармонировать с размером участка и его формой. Таким образом, собрать беседку можно любой модели: квадратной, прямоугольной, круглой, в форме шестигранника и восьмигранника.

Формирование крыш, также, имеет расширенную конструкцию. Они могут быть возведены в многоскатной и односкатной форме, на примере купола или шатра, напоминающие арки или «ботанический сад».

Перед выбором места для постройки, внимательно изучите участок, и выберите самое оптимальное место, где лучше всего будет сделать беседку. Принимайте во внимание, что расстояние от жилого дома, ориентировочно, должно достигать трех метров. А, если планируете построить закрытый объект с камином или печью, расстояние необходимо продлить до 8 метров.

Строительство беседки своими руками и чертежи

Выбор и оптимизация проекта

Самый главный источник информации — это Интернет. Он располагает целыми планами создания беседки, содержит рисунки пошагового строительства и интересные дизайны. Для тех, кто любит индивидуальность, можно разработать собственную постройку.

Дизайн проект любой беседки — самая основная составляющая процесса конструирования. Она позволяет создать эскиз и рабочие чертежи объекта. Схематичный план позволяет качественно распланировать расположение беседки на объекте, обрисовать расстановку предполагаемой мебели, выделить места коммуникаций и рассчитать оптимальную стоимость расходных материалов.

Не забывайте про схему фундамента. Как правило, он имеет столбчатое основание. Сечение столба 30/30 см и 40/40 см. Дистанция между столбами по каждую вертикальную опору ориентировочно 150-200 см.

Создание беседок своими руками: чертежи и размеры, схемы, проекты и эскизы

Деревянные альтанки

Выбор сырья для планируемой постройки носит разносторонний характер. В ход могут пойти деревянные, металлические, стеклянные, пластиковые, каменные, кирпичные и прочие компоненты. В вопросе выбора сырья, большинство отдают предпочтение деревянным постройкам.

Они прочны, экологичны, легко вписываются в интерьер сада. Как правило, такие беседки носят открытый характер и изготавливаются из: бруса, бревен, досок, решеток из планок и других деревянных связующих. Фотографии демонстрируют готовые варианты данного сооружения в различных видах и проектах.

Для облицовки строений могут быть использованы различные материалы: шифер, черепица, профнастил и прочие кровельные монтажные средства.

Чертеж простой прямоугольной беседки

Прямоугольная беседка – это самый лучший и удобный проект простой постройки. Он начинается с зарисовки визуального эскиза и рабочих чертежей. Как правило, вид альтанки может быть прямоугольный или квадратный.

Оно состоит из опорных стоек, крыши и небольшого ограждения. Также, включены следующие составляющие: размер беседки, высота стоек, фокус крыши с фиксированием высоты и углов наклона, в том числе размер ограждений и их рисунок.

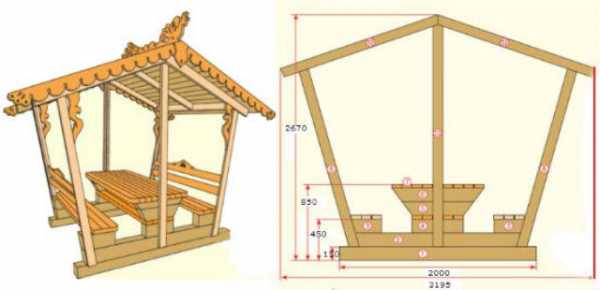

Прямоугольная беседка и ее чертеж должен включать вид фронтальной и профильной зоны. На отдельной схеме должен быть положен фундамент. Как было указано выше, он имеет столбчатое основание. Но, также можно использовать ленточный и плиточный фундамент. Здесь же стоит указать величину углубления и расстояние между столбами, которое определяет размер беседки или подгоняется под него.

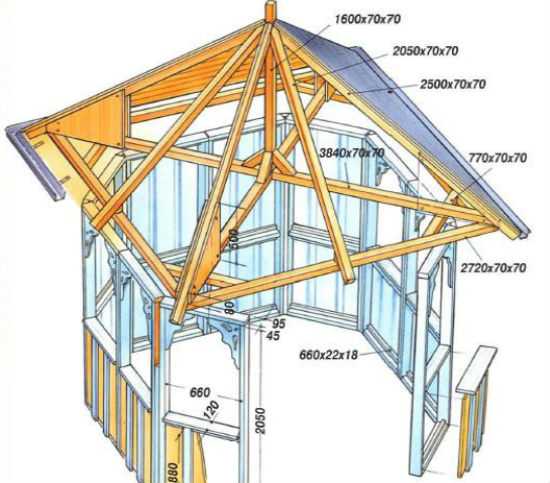

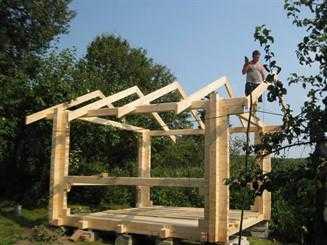

Чертёж крыши выполнен в стропильной системе, то есть должна отражаться совокупность опорный частей каркаса, их количество и сечение. Дополнением чертежа служит зафиксированный способ крепления верхней части и нижней опоры для стропил. Когда чертеж беседки будет в стадии завершенности, можно начинать возведение.

Подготовка участка

На объекте размещают колышки с использованием строительного шнура. На зафиксированной площади устанавливают фундамент. Согласно чертежам беседки, выкапывается яма, глубиной до 1 метра. На дно засыпается песок, далее устанавливаются опорные стойки и конструкция бетонируется. При формировании фундамента, необходимо постоянно контролировать процесс, и обращать внимание на схемы.

Далее:

  • Собирается каркас пола из деревянных брусьев.
  • Застилается поверхность досками.
  • Крепление верхней части (обвязки).
  • Каркас крыши, собранные согласно схеме.

Облицовывают каркас досками и кровельным материалом. Последний шаг – это сборка ограждения. Происходит фиксация брусьев в горизонтальном положении, затем прикрепляются деревянные опоры.

Беседка многофункциональная: проект

Чертёж беседки, как всегда, начинается с зарисовки эскиза, в котором указан фактор расположенности объекта. Он очень важен, так как такое сооружение подлежит проводке различных коммуникаций: вода, газ, свет, электричество. Если план беседки подразумевает установку теплоустройств, то под них устанавливают отдельный фундамент из плитки.

Важно! Дабы избежать трещин в фундаменте, где установлен камин, необходимо применить армирование. Оно придает прочность и блокирует движение.

В чертежах фиксируются:

  • размер альтанки;
  • размещение мангала;
  • дополнительная схема фундамента и дымоходной трубы;
  • чертёж формы и габаритов мангала;
  • схема возведения кирпичей;
  • размер участка поверхности, на котором будет установлен противопожарный материал;
  • схема проводок электричества и водоснабжения, с указанием электрических точек и разводок сетей газа и воды.

Впервые, самому будет достаточно тяжело обрисовать чертежи беседок, поэтому нужно воспользоваться готовыми проектами, которые доступны в Интернете. Базируясь на *готовых проектах беседок*, можно создать правильный, красивый и безопасный вариант сооружения.

Металлическая беседка своими руками и чертежи

Огромным плюсом такого материала служит долговечность. Перед тем как планировать чертёж, необходимо разобраться с местом положения беседки. Так как металл, вещество быстро нагревающееся, лучше всего выбрать участок, который находится в тени.

С размерами беседки не очень все просто. Он должен совпадать с количеством людей и мебели, которые будут там фигурировать. Акцентируйте внимание, что для одного человека оптимальный и удобный размер 2м².

Легче всего найти фотографию в интернете и на фоне найденного проекта возвести постройку. Вид беседки может быть прямоугольным с параметрами 2,5×3 м. Это самый оптимальный вариант.

Строительное проектирование металлических беседок

Проектирование беседок из металлической трубы отлично подойдет для строительства. Труба не дорогая и будет отлично дополнять конструкцию.

  • Подготовка материалов: бетон, профиль, грунтовка, фурнитура, облицовочный материал. А, также, лопата, многоуровневая дрель, болгарка, сварочное оборудование, крепежные элементы.
  • Выбор места установки.
  • Выбор размера и вида конструкции. На данном этапе можно обратиться к Интернету, который демонстрирует различные вариации дизайна.
  • На выбранном участке устанавливают ямы. Их численность зависит от числа опор, которые зафиксированы в чертеже беседки. Глубина отверстий должна быть более 50 см. Для опор используется профиль с сечением 80 на 80 мм и толщиной стенки 3 мм. К ним приваривают дополнительные пятки, которые придают устойчивость сооружению.
  • Дно должно быть засыпано щебнем и утрамбовано. Далее фиксируют опоры и заливают бетоном. Очень важно, постоянно соблюдать вертикальное положение опор.
  • После ожидания 2 – суток, прикрепляет профиль к опорам в нижней зоне, немного выше уровня земли.
  • Следующий шаг – изготовление крыши. Стропилы монтируются согласно схемам. Если крыша двухскатная, то профиль должен быть приварен под наклоном 15 градусов. Для того чтобы кровельный материал хорошо был закреплен, к каркасу крыши присоединяют профильную трубу с 45 см шагом.

Такая установка проработает довольно долгий срок, но для профилактики материала, его нужно обрабатывать антикоррозийными средствами и изредка красить.

Постройка из поликарбоната

Еще один вид материала, который обычно пользуется огромной популярностью среди владельцев дачных участков. Поликарбонат прозрачен и вносит некую изюминку в общий вид сада. Форму беседки можно выбрать абсолютно любую или воспользоваться вышеперечисленными методами.

Довольно популярной стала рубленное строение, проект беседки можно скачать с любых информационных каналов или же сделать свой эскиз в проектировочной программе.
Таким образом, схема беседки достаточно разнообразна и имеет индивидуальную направленность.

Соорудить постройку своими руками – это отличный способ закрепить свои знания в области строения и порадовать окружающих. А, разнообразие готовых проектов и статей на данную тему, помогут Вам выбрать свой индивидуальный проект.

besedkii.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
