Чертежи прямоугольной беседки своими руками: видео-инструкция, проект, фото

Любая строительная работа должна начинаться с планирования, и возведение садовой альтанки или беседки отнюдь не является исключением. Конечно, проще всего заказать проект прямоугольной беседки профессиональным инженерам, но при наличии определенных навыков строительных работ можно справиться с задачей и своими силами. Тем более что ничего особо сложного в конструкции нет, а это значит, что нам придется только точно выдержать размеры.

Общая схема конструкции

Проектировка беседки

Определение размера

Прежде чем начать строить чертеж прямоугольной беседки, нам необходимо определить ее габариты:

  • Во-первых, строение должно помещаться на нашем участке, и при этом не мешать перемещению. В идеале, беседку нужно располагать на удалении от жилых и хозяйственных построек – такой подход обеспечит оптимальные условия для комфортного отдыха.

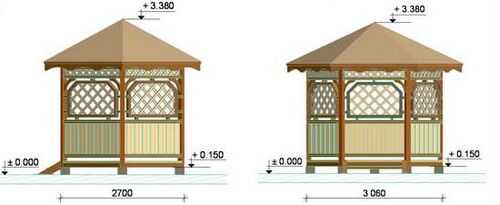

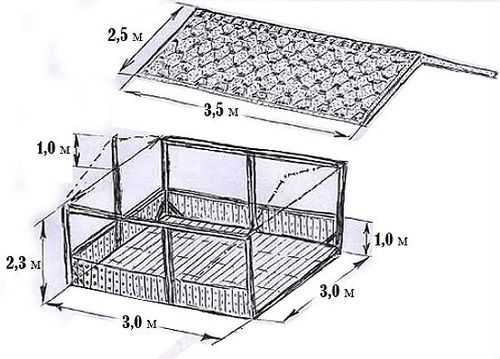

Вариант со стандартными размерами

  • Во-вторых, внутри должно быть достаточно просторно. Если мы говорим о прямоугольных моделях, то они изначально планируются как навесы для довольно большого числа людей. Как минимум, вся ваша семья должна там размещаться с комфортом.
  • В идеале ширина подобного сооружения должна составлять от 2,5 до 3,5 м, а длина  — от 4,5 до 6 м. Сделаем меньше – будет тесно, а конструкция с большими габаритами будет смотреться громоздко.

Обратите внимание! Если планируется установка очага или барбекю, то в этом случае необходимо заложить в одном из торцов площадку примерно 2х3 м. Этот  запас необходим для того, чтобы дым и жар от углей не мешали отдыху.

Выбранные размеры можно будет скорректировать в процессе построения подробного плана. Естественно, делать это нужно так, чтобы общие габариты не «вылезли» за пределы отведенной для сооружения площади на участке.

Проект беседки-пагоды

Когда с размерами определились, можно браться за линейку или за специальную компьютерную программу. В любом случае принципы, по которым мы будем вести построение, остаются неизменными.

Статьи по теме:

Построение чертежа основания

Начинать проектировку нужно с построения схемы основания.

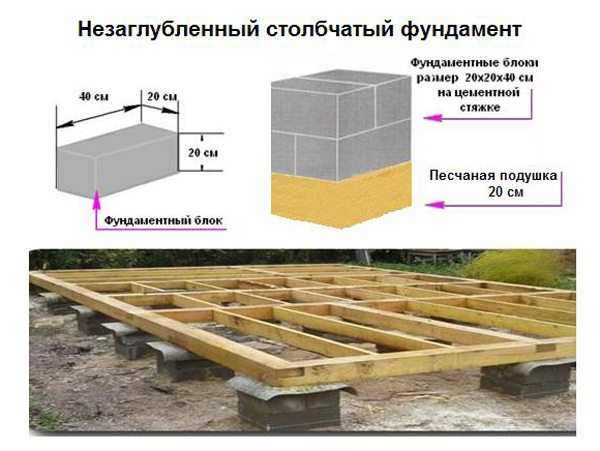

В качестве примера мы возьмем столбчатый фундамент из бетонных блоков 250х250 мм:

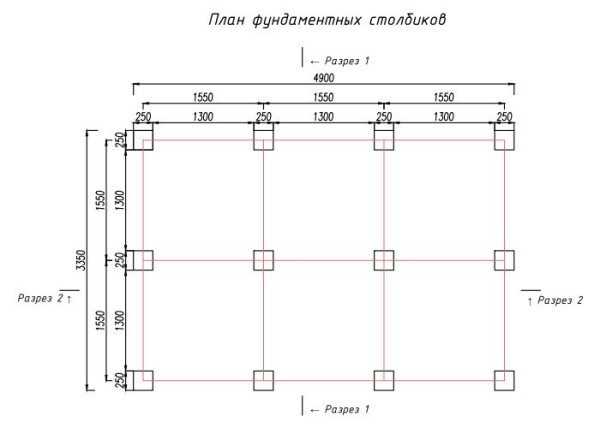

План-схема фундамента

  • На лист бумаги (желательно использовать миллиметровку – так новичку будет гораздо проще избежать ошибок) наносим контур строения в соответствии с выбранными размерами.
  • На чертеж накладываем осевые лини, проходящие через середину длинной и короткой стороны.
  • Ориентируясь на положение осевых линий, отмечаем места, в которых будет проводиться установка элементов фундамента

Устройство и внешний вид основания

  • Опоры нужно размещать равномерно. К примеру, для варианта с шириной 3,4 и длиной 5 м оптимальным шагом между столбиками из бетона будет 1,4 м, как показано на схеме.

Обратите внимание! Исходя из того, чтоб мы будем  монтировать опоры 250х250 мм, шаг между центрами их гнезд при монтаже нужно будет делать  1500-1550 мм.

  • Далее нам необходимо выполнить чертеж обвязки. Используя предыдущую схему, а лучше – сделав ее копию, наносим на бумагу изображение брусьев. В качестве обвязки лучше всего использовать деревянный брус сечением 150х150 мм или доску 50х150 мм, что и нужно отразить на чертеже.

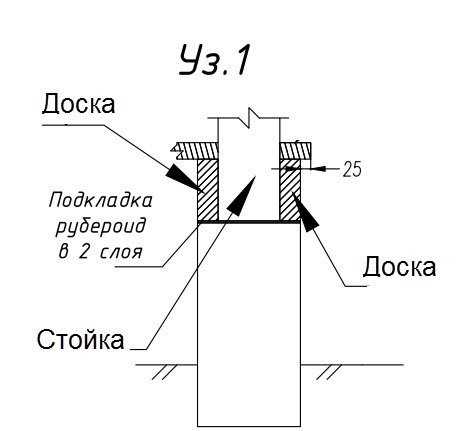

  • Также необходимо схематически изобразить конструкцию узла примыкания стоек к основанию, включая крепежные элементы и гидроизоляционный слой из рубероида или водонепроницаемой мембраны.

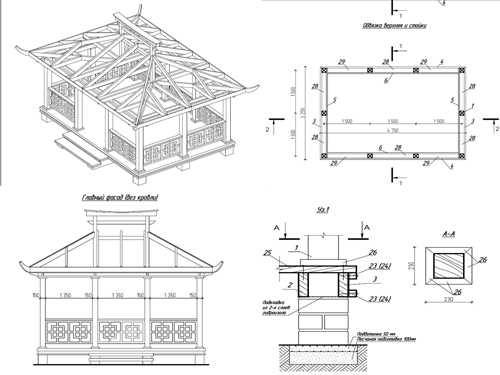

Узел крепления стойки

  • В завершение отдельно вычерчиваем устройство пола. Как правило, в беседках данного типа достаточно одного слоя половой массивной доски, уложенной на лаги.

Отдельно следует рассмотреть ситуацию с установкой стационарной печи или мангала. Если масса этих устройств будет велика, то пол, сделанный по обычной технологии, может не выдержать. Именно поэтому под печь стоит залить отдельный фундамент, обозначив его на чертеже.

Статьи по теме:

Разработка деталей каркаса

Когда схема основания готова, можно переходить к построению каркаса. В большинстве случаев чертежи прямоугольной беседки строятся в нескольких проекциях (вид по длинной и вид по короткой стороне), что позволяет получить представление об общем виде готового сооружения.

Для начала, как и в случае с основанием, вычерчиваем общие контуры строения. Здесь необходимо правильно подобрать высоту.

Оптимальные параметры таковы:

  • От нулевой отметки грунта до конька  -4 – 4,5м.
  • От уровня грунта до потолка – 2,8 – 3м.
  • От пола до потолка -2,3-2,5м.
  • Цоколь – до 0,5м.

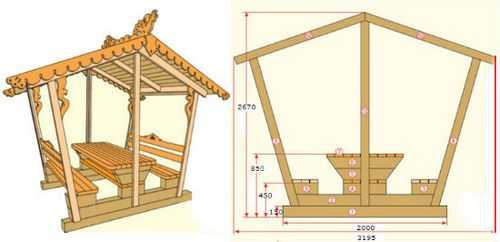

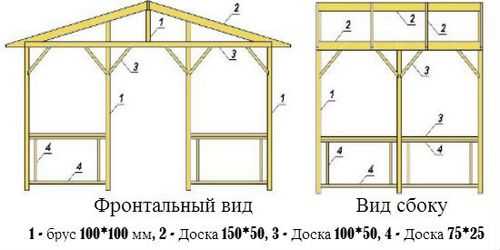

Боковая проекция с отметкой высот

Отметив эти высоты на схеме, приступаем к изображению отдельных элементов:

  • В первую очередь делаем чертеж стоек, следя за тем, чтобы их размещение совпадало с размещением опор фундамента.
  • Затем соединяем стойки верхней обвязкой, при необходимости изображая потолочный настил.
  • Между стойками наносим схематические изображения ограждений. Сами ограждения стоит построить на отдельном листе в большем масштабе.

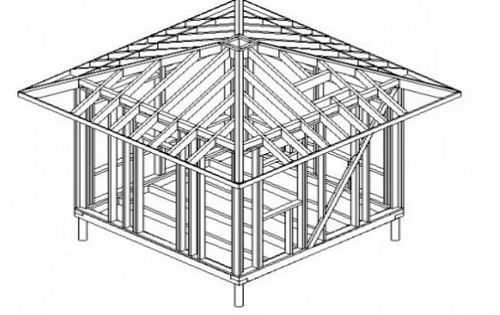

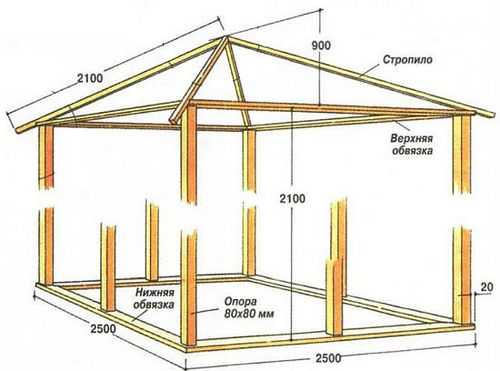

Схема крепления стропил

  • В верхней части  схемы чертим стропила, соединенные с коньковым брусом. Для облегчения проектирования можно также изготовить рисунок, показывающий верхнюю проекцию размещения стропил – так нам будет легче ориентироваться при монтаже.

Совет! Как и в случае с узлом примыкания к фундаменту, место крепления стропила к верхней обвязке вычерчиваем отдельно.

  • На завершающем этапе работы наносим на схему элементы отделки: ручки, лестницы, декоративные детали ит.д. Размещать их необходимо таким образом, чтобы они не снижали эксплуатационные качества самого сооружения.

Как мы отмечали выше, данная инструкция может быть реализована также и посредством компьютерных программ. Естественно, для их использования необходима практика, но зато в итоге помимо чертежа мы можем получить трехмерную модель будущей альтанки, и представить, как будет выглядеть ваш участок с этим новым строением.

Материалы и технологии

Из чего делаем

Выполняя построение чертежей своими руками, нужно постоянно иметь в виду, какие материалы для работы у нас есть в наличии. И именно, исходя из этого, и следует наносить на схему конкретные размеры.

К примеру, для построения описанной в примере беседки нам будут нужны:

  • Бетонные опоры 250х250 мм высотой около 1 м.
  • Стойки из бруса 150х150 мм высотой около 2,5м.
  • Доски или брусья для обвязки (50х150 мм, длиной от 3,5 до 6 м).
  • Балки потолочные (50х150 мм, длина – 3,5  — 5,5м).
  • Стропила (40х120 мм).
  • Коньковый брус (50х150 мм, 2000 мм длиной).
  • Доски для настила (40х100 мм).

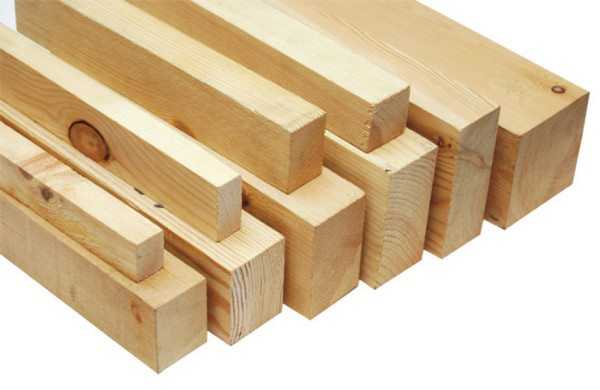

Номенклатура используемых пиломатериалов весьма обширна

Также нам понадобятся:

  • Элементы ограждения (листы поликарбоната на каркасе, решетчатые деревянные щиты ит.д.).
  • Доски для обрешетки и обшивки.
  • Обсадные короба для оконных конструкций (если таковые предусмотрены проектом).
  • Крепежные элементы.
  • Кровельный материла.

Решающими факторами при выборе этих деталей являются ваши предпочтения, а также доступность и цена тех или иных материалов в вашем регионе.

Статьи по теме:

Особенности процесса

Сам процесс монтажа беседки много времени не занимает.

Работы ведем в такой последовательности:

  • Выполняем геодезическую съемку местности, определяя ее уклон и выбирая максимально ровный участок.
  • Используя строительный нивелир и теодолит, выполняем разметку участка согласно построенному чертежу основания.

Совет! Этот этап лучше доверить профессионоалам.

  • По разметке бурим отверстия для установки опор фундамента.

Работы ведутся по плану

  • Заложив в каждое отверстие гравийную подушку, устанавливаем и бетонируем опоры.
  • Если в качестве опор используются деревянные балки, то впоследствии их можно будет выровнять путем подрезки. А вот бетонные столбы для беседки нужно сразу устанавливать предельно ровно, контролируя соответствие величины шага заложенным в проекте показателям.
  • На опоры укладываем слой рубероида для гидроизоляции. Поверх рубероида закрепляем вертикальные стойки, соединенные досками обвязки.

Обратите внимание! Конструкция узла соединения стоек с фундаментом может быть самой разной, так что стоит заранее изучить наиболее доступные инженерные решения.

  • Соединяем с обвязкой лаги, на которые настилаем половую доску. Если используется доска из дорогого материала, то на время стройки можно заменить ее временным настилом.

Затем переходим к сборке верхней части:

  • К стойкам крепим верхнюю обвязку.
  • Ориентируясь на построенные схемы, вырезаем пазы для крепления стропил. Устанавливаем стропила и раскосы, соединяя их с коньком
  • На стропилах закрепляем обрешетку под кровельный материал.

В принципе, на этом задачу построенного чертежа можно считать полностью выполненной.

Далее нам остается выполнить лишь косметическую отделку:

  • Между стойками закрепляем детали ограждения.
  • Там, где это предусмотрено проектом, устанавливаем остекление.
  • Укладываем чистовой пол.
  • Выполняем финишную обработку всех поверхностей — шлифовку, обеспыливание, обработку бактерицидными средствами.

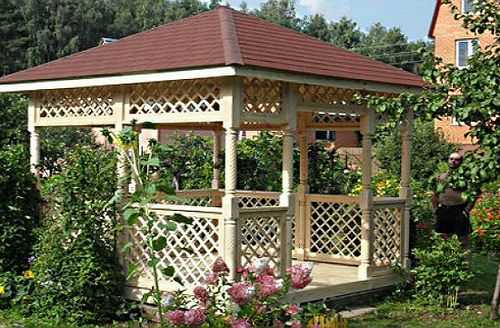

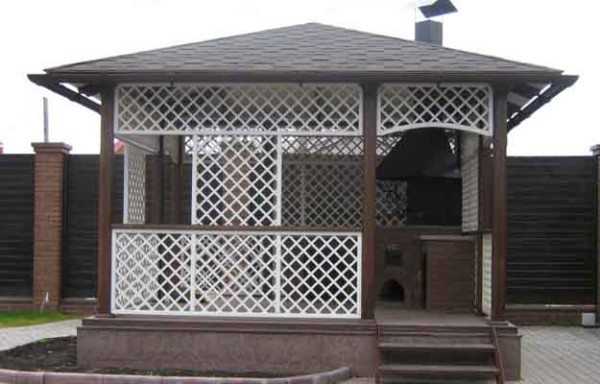

Фото готового сооружения

Как правило, последним штрихом является прикрепление входной лестницы и установка предметов интерьера, включая мангал.

Вывод

Достаточно подробные чертежи прямоугольных беседок можно найти в сети на нашем сайте. В то же время, самостоятельное построение схемы также вполне по силам любому, кто имеет хотя бы минимальное представление об инженерной графике.

Руководствуясь приведенными советами, а также просмотрев видео в этой статье, вы сможете освоить данную технологию, и изобразить вашу будущую беседку на бумаге или в программе для проектировки.

svoyabesedka.ru

Чертежи прямоугольной беседки своими руками: основы проектировки

Любая строительная работа должна начинаться с планирования, и возведение садовой альтанки или беседки отнюдь не является исключением. Конечно, проще всего заказать проект прямоугольной беседки профессиональным инженерам, но при наличии определенных навыков строительных работ можно справиться с задачей и своими силами. Тем более что ничего особо сложного в конструкции нет, а это значит, что нам придется только точно выдержать размеры.

Общая схема конструкции

Проектировка беседки

Определение размера

Прежде чем начать строить чертеж прямоугольной беседки, нам необходимо определить ее габариты:

  • Во-первых, строение должно помещаться на нашем участке, и при этом не мешать перемещению. В идеале, беседку нужно располагать на удалении от жилых и хозяйственных построек – такой подход обеспечит оптимальные условия для комфортного отдыха.

Вариант со стандартными размерами

  • Во-вторых, внутри должно быть достаточно просторно. Если мы говорим о прямоугольных моделях, то они изначально планируются как навесы для довольно большого числа людей. Как минимум, вся ваша семья должна там размещаться с комфортом.
  • В идеале ширина подобного сооружения должна составлять от 2,5 до 3,5 м, а длина  — от 4,5 до 6 м. Сделаем меньше – будет тесно, а конструкция с большими габаритами будет смотреться громоздко.

Обратите внимание! Если планируется установка очага или барбекю, то в этом случае необходимо заложить в одном из торцов площадку примерно 2х3 м. Этот  запас необходим для того, чтобы дым и жар от углей не мешали отдыху.

Выбранные размеры можно будет скорректировать в процессе построения подробного плана. Естественно, делать это нужно так, чтобы общие габариты не «вылезли» за пределы отведенной для сооружения площади на участке.

Проект беседки-пагоды

Когда с размерами определились, можно браться за линейку или за специальную компьютерную программу. В любом случае принципы, по которым мы будем вести построение, остаются неизменными.

Статьи по теме:

  • Проекты беседок
  • Чертежи беседок для дачи с размерами
  • Проекты беседок для дачи

Построение чертежа основания

Начинать проектировку нужно с построения схемы основания.

В качестве примера мы возьмем столбчатый фундамент из бетонных блоков 250х250 мм:

План-схема фундамента

  • На лист бумаги (желательно использовать миллиметровку – так новичку будет гораздо проще избежать ошибок) наносим контур строения в соответствии с выбранными размерами.
  • На чертеж накладываем осевые лини, проходящие через середину длинной и короткой стороны.
  • Ориентируясь на положение осевых линий, отмечаем места, в которых будет проводиться установка элементов фундамента

Устройство и внешний вид основания

  • Опоры нужно размещать равномерно. К примеру, для варианта с шириной 3,4 и длиной 5 м оптимальным шагом между столбиками из бетона будет 1,4 м, как показано на схеме.

Обратите внимание! Исходя из того, чтоб мы будем  монтировать опоры 250х250 мм, шаг между центрами их гнезд при монтаже нужно будет делать  1500-1550 мм.

  • Далее нам необходимо выполнить чертеж обвязки. Используя предыдущую схему, а лучше – сделав ее копию, наносим на бумагу изображение брусьев. В качестве обвязки лучше всего использовать деревянный брус сечением 150х150 мм или доску 50х150 мм, что и нужно отразить на чертеже.
  • Также необходимо схематически изобразить конструкцию узла примыкания стоек к основанию, включая крепежные элементы и гидроизоляционный слой из рубероида или водонепроницаемой мембраны.

Узел крепления стойки

  • В завершение отдельно вычерчиваем устройство пола. Как правило, в беседках данного типа достаточно одного слоя половой массивной доски, уложенной на лаги.

Отдельно следует рассмотреть ситуацию с установкой стационарной печи или мангала. Если масса этих устройств будет велика, то пол, сделанный по обычной технологии, может не выдержать. Именно поэтому под печь стоит залить отдельный фундамент, обозначив его на чертеже.

Статьи по теме:

  • Проект беседки с барбекю: чертежи с размерами
  • Беседка 3х3 своими руками: чертежи и размеры
  • Проекты беседок: чертежи и фото

Разработка деталей каркаса

Когда схема основания готова, можно переходить к построению каркаса. В большинстве случаев чертежи прямоугольной беседки строятся в нескольких проекциях (вид по длинной и вид по короткой стороне), что позволяет получить представление об общем виде готового сооружения.

Для начала, как и в случае с основанием, вычерчиваем общие контуры строения. Здесь необходимо правильно подобрать высоту.

Оптимальные параметры таковы:

  • От нулевой отметки грунта до конька  -4 – 4,5м.
  • От уровня грунта до потолка – 2,8 – 3м.
  • От пола до потолка -2,3-2,5м.
  • Цоколь – до 0,5м.

Боковая проекция с отметкой высот

Отметив эти высоты на схеме, приступаем к изображению отдельных элементов:

  • В первую очередь делаем чертеж стоек, следя за тем, чтобы их размещение совпадало с размещением опор фундамента.
  • Затем соединяем стойки верхней обвязкой, при необходимости изображая потолочный настил.
  • Между стойками наносим схематические изображения ограждений. Сами ограждения стоит построить на отдельном листе в большем масштабе.

Схема крепления стропил

  • В верхней части  схемы чертим стропила, соединенные с коньковым брусом. Для облегчения проектирования можно также изготовить рисунок, показывающий верхнюю проекцию размещения стропил – так нам будет легче ориентироваться при монтаже.

Совет! Как и в случае с узлом примыкания к фундаменту, место крепления стропила к верхней обвязке вычерчиваем отдельно.

  • На завершающем этапе работы наносим на схему элементы отделки: ручки, лестницы, декоративные детали ит.д. Размещать их необходимо таким образом, чтобы они не снижали эксплуатационные качества самого сооружения.

Как мы отмечали выше, данная инструкция может быть реализована также и посредством компьютерных программ. Естественно, для их использования необходима практика, но зато в итоге помимо чертежа мы можем получить трехмерную модель будущей альтанки, и представить, как будет выглядеть ваш участок с этим новым строением.

Материалы и технологии

Из чего делаем

Выполняя построение чертежей своими руками, нужно постоянно иметь в виду, какие материалы для работы у нас есть в наличии. И именно, исходя из этого, и следует наносить на схему конкретные размеры.

К примеру, для построения описанной в примере беседки нам будут нужны:

  • Бетонные опоры 250х250 мм высотой около 1 м.
  • Стойки из бруса 150х150 мм высотой около 2,5м.
  • Доски или брусья для обвязки (50х150 мм, длиной от 3,5 до 6 м).
  • Балки потолочные (50х150 мм, длина – 3,5  — 5,5м).
  • Стропила (40х120 мм).
  • Коньковый брус (50х150 мм, 2000 мм длиной).
  • Доски для настила (40х100 мм).

Номенклатура используемых пиломатериалов весьма обширна

Также нам понадобятся:

  • Элементы ограждения (листы поликарбоната на каркасе, решетчатые деревянные щиты ит.д.).
  • Доски для обрешетки и обшивки.
  • Обсадные короба для оконных конструкций (если таковые предусмотрены проектом).
  • Крепежные элементы.
  • Кровельный материла.

Решающими факторами при выборе этих деталей являются ваши предпочтения, а также доступность и цена тех или иных материалов в вашем регионе.

Статьи по теме:

  • Чертежи беседок из дерева с размерами
  • Беседки из металла своими руками: фото, чертежи и схемы
  • Угловая беседка

Особенности процесса

Сам процесс монтажа беседки много времени не занимает.

Работы ведем в такой последовательности:

  • Выполняем геодезическую съемку местности, определяя ее уклон и выбирая максимально ровный участок.
  • Используя строительный нивелир и теодолит, выполняем разметку участка согласно построенному чертежу основания.

Совет! Этот этап лучше доверить профессионоалам.

  • По разметке бурим отверстия для установки опор фундамента.

Работы ведутся по плану

  • Заложив в каждое отверстие гравийную подушку, устанавливаем и бетонируем опоры.
  • Если в качестве опор используются деревянные балки, то впоследствии их можно будет выровнять путем подрезки. А вот бетонные столбы для беседки нужно сразу устанавливать предельно ровно, контролируя соответствие величины шага заложенным в проекте показателям.
  • На опоры укладываем слой рубероида для гидроизоляции. Поверх рубероида закрепляем вертикальные стойки, соединенные досками обвязки.

Обратите внимание! Конструкция узла соединения стоек с фундаментом может быть самой разной, так что стоит заранее изучить наиболее доступные инженерные решения.

  • Соединяем с обвязкой лаги, на которые настилаем половую доску. Если используется доска из дорогого материала, то на время стройки можно заменить ее временным настилом.

Затем переходим к сборке верхней части:

  • К стойкам крепим верхнюю обвязку.
  • Ориентируясь на построенные схемы, вырезаем пазы для крепления стропил. Устанавливаем стропила и раскосы, соединяя их с коньком
  • На стропилах закрепляем обрешетку под кровельный материал.

В принципе, на этом задачу построенного чертежа можно считать полностью выполненной.

Далее нам остается выполнить лишь косметическую отделку:

  • Между стойками закрепляем детали ограждения.
  • Там, где это предусмотрено проектом, устанавливаем остекление.
  • Укладываем чистовой пол.
  • Выполняем финишную обработку всех поверхностей — шлифовку, обеспыливание, обработку бактерицидными средствами.

Фото готового сооружения

Как правило, последним штрихом является прикрепление входной лестницы и установка предметов интерьера, включая мангал.

Вывод

Достаточно подробные чертежи прямоугольных беседок можно найти в сети на нашем сайте. В то же время, самостоятельное построение схемы также вполне по силам любому, кто имеет хотя бы минимальное представление об инженерной графике.

Руководствуясь приведенными советами, а также просмотрев видео в этой статье, вы сможете освоить данную технологию, и изобразить вашу будущую беседку на бумаге или в программе для проектировки.

dekormyhome.ru

прямоугольных, шестигранных и восьмигранных, 46 ФОТО примера, а также советы как сделать схему беседки с мангалом, барбекю, камином

Беседка – непременный атрибут приусадебного участка. Интернет пестрит предложениями купить готовые чертежи беседок для самостоятельного строительства, или доверить возведение малой архитектурной формы профессионалам. Но зачастую, существующие предложения по каким-либо причинам не соответствуют запросам владельцев участков, то размер не подходит, то форма и дизайн не устраивает, то просто дорого. Да и само по себе строительство беседки — процесс не сложный и вполне осуществимый своими руками.

Содержание:

Это статья посвящена тому, как составить план, чертеж и схемы узлов беседки, как определиться с размерами в зависимости от предназначения постройки, как правильно разместить мангал, место для отдыха, кухню и т.д. И конечно мы подобрали для вас готовые схемы и чертежи беседок.

На фото планировка пространства с мангалом, угловые конструкции экономят место

Схема размещения

Первое, с чем необходимо определиться: где будет стоять постройка. Для этого вам потребуется план участка в удобном для вас масштабе, на котором обозначены: основное строение (дом), хозяйственные постройки (баня, сараи), схемы садовых дорожек, деревья.

Совет: Многолетники лучше не вырубать, они еще послужат для тени и создания ландшафтного дизайна.

Чертежи беседки садовой сделанной своими руками, на схеме прямоугольная постройка из бруса

Беседки своими руками с чертежами, фото навеса из бревна нестандартной простой формы с угловым мангалом

Внимательно изучите план приусадебного участка, с учетом совокупности обстоятельств, и отметьте на схеме, где, на ваш взгляд, беседка будет уместна более всего. Лучше ее разместить в глубине сада, в конце дорожки, между деревьев. Расстояние от основного дома 3-5 м. Если постройка планируется с мангалом, камином или печью, то ее желательно отдалить от основного жилого строения больше чем на 8 м.

План беседки для дачи, самостоятельный чертеж с размерами

При составлении чертежа не забудьте про фундамент. Для дачных беседок оптимально устраивать столбчатое основание. Расстояние между столбами 1500-2000 мм, под каждую вертикальную опору. Сечение столба 300*300, 400*400 мм. При разметке схемы фундамента на местности следует с каждой стороны прибавить по 100 мм, чтобы основание было больше габаритов постройки.

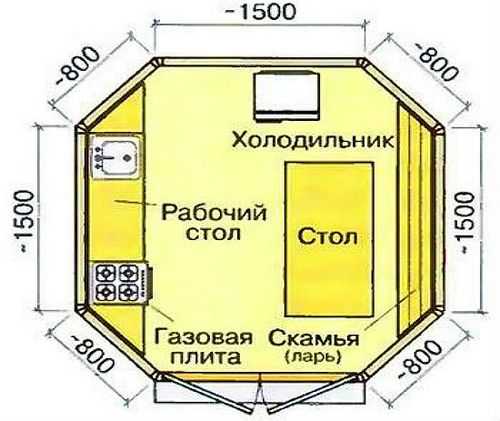

Приблизительная схема размещения мебели 8 ми угловой постройке

Функционал и размеры – что надо знать

Беседки, прежде всего, строят для комфортного отдыха на открытом воздухе, а это значит, что они должны быть удобными, прочными, надежными, все должно быть под рукой, ничего не должно мешать, раздражать. А для этого следует знать некоторые правила эргономики.

Типовой чертеж прямоугольной конструкции

Как правило, прямоугольные постройки имеют двух- (как на схеме выше) или четырехскатную крышу

Деревянные беседки, чертежи квадратной постройки с четырехскатной крышей

Стандартная ширина стола 600-800 мм, длина 800 мм — для размещения 4, 1200 мм — для 6 человек. Удобный размер сидушки стула или лавки – 400-450 мм. Таким образом, минимальная ширина беседки 1500 (600+450+450) мм, длина 1500-2000 мм.

Дачные беседки своими руками, чертежи мини конструкции из бревна

Примечание: При необходимости габариты беседки можно уменьшить, в таком случае лучше остановить свой выбор на маленькой, каркасной постройке-навесе, пример смотрите на схеме ниже.

Схема беседки для маленького участка

Изделие на металлокаркасе, размеры схематично, длину и ширину беседки можно изменять под ваши потребности

Для комфортного размещения одного человека необходима площадь по полу – 2 м2, следовательно, оптимальный размер беседки для компании 4-8 человек – 3*4 м, 4*4 м (12-16 м2).

Беседки шестигранные своими руками, чертежи стандартной деревянной конструкции

Если планируется не только место для посиделок, но и зона для отдыха, с креслами и шезлонгами, тогда площадь беседки вычисляется из расчета 4 м2 на 1 человека.

Чтобы правильно сделать чертеж беседки с мангалом или камином, при расчете площади необходимо учесть габариты печи. Оптимальная глубина кирпичного мангала 750-1000 мм (3-4 длины кирпича), ширина – 1200 мм (10 ширин кирпича).

Чертеж стандартного мангала

Кроме мангала или барбекю, сбоку от него, для удобства следует предусмотреть рабочий стол шириной 600-800 мм, к нему, желательно, мойку – ширина 600-800 мм, а с другой стороны место для хранения дров, для симметрии такое же расстояние. Исходя из этого, минимальная длина кухни, включая печь, 2400-3400 мм.

Схема мангала с рабочей зоной

Перед мангалом  необходимо предусмотреть свободное место 1000-1200 мм, чтобы свободно передвигаться во время готовки, и жар не мешал сидящим за столом. Таким образом, при составлении чертежа беседки, кроме места для посиделок 8-12 м2, под мангал следует выделить дополнительную площадь: минимум — 2400*1750 мм, с комфортом – 3400*2200 мм.

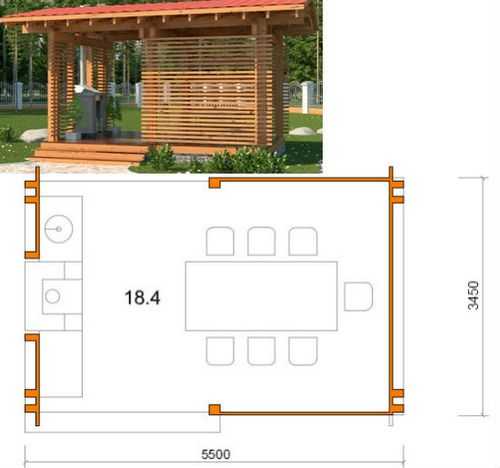

Беседка с мангалом, чертеж размещения мебели

Схема постройки с мангалом, деревянные конструкции следует обработать огнестойким составом

Для экономии места печь можно установить в углу беседки, или сделать отдельный навес на площадке возле постройки.

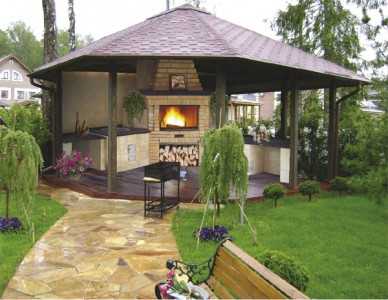

Чертежи беседок с мангалом, такая форма постройки способствует удобному зонированию кухонной и столовой зоны

Форма и конструктивные особенности

Помимо того что беседки бывают открытые и закрытые, они еще разнятся и по форме: прямоугольные, многогранные, круглые, комбинированные и т.д.

Схема сборки закрытого квадратного садового летнего домика под четырехскатной крышей

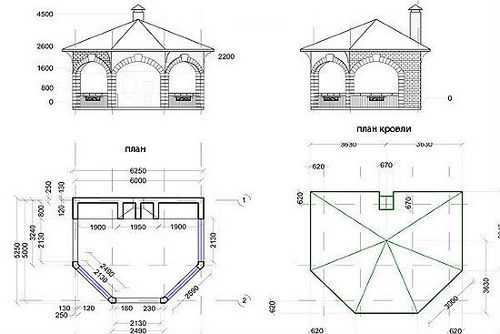

Схема большой беседки из дерева под вальмовой крышей, по фундаменту 4*6 м

Проще всего сделать чертеж прямоугольной беседки, но и здесь подстерегают подводные камни: при переносе схемы на участок, следите, чтобы углы были строго 90о, диагонали одинаковые, или воспользуйтесь правилом египетского треугольника.

Разметка участка под беседку

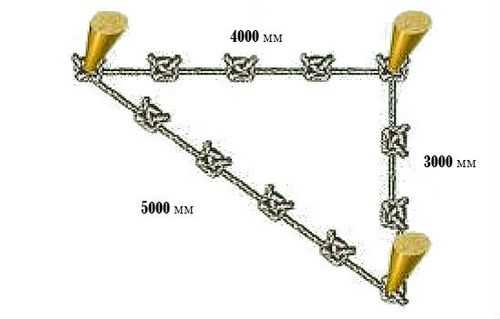

Отмерьте по одной стороне 3,0 м, по другой 4,0 м, соедините точки по прямой, проверьте геометрию, если  соединительная линия равна 5,0 м, то угол 90о

Простые правила для построения схем

Чертежи многорганных конструкций при самостоятельном проектировании вызывают некоторые затруднения. Но напомним вам всего несколько правил из школьного курса. Так, например, шестиугольник с равными сторонами всегда состоит из 6 равносторонних (все стороны равны, а углы = 60о) треугольников. Либо из двух равных трапеций.

Схема, как просто начертить основание шестигранной беседки

Если требуется изменить форму беседки, например, увеличить какие-то стороны, то сначала рисуется прямоугольник (на схеме ниже зеленой линией), затем чертятся его диагонали, находится середина. От точки пересечения диагоналей, перпендикулярно длинным сторонам прямоугольника, откладываю одинаковые отрезки (на схеме желтая линия), далее точки соединяются. Или все так же можно начертить 2 равные трапеции с общим основанием, высота трапеции должна равняться половине стороны беседки.

Шестиугольная беседка своими руками чертежи, если требуется изменить длину сторон

Чтобы начертить восьмиугольную беседку, ее основание так же нужно разложить на простые фигуры, как показано на схеме ниже.

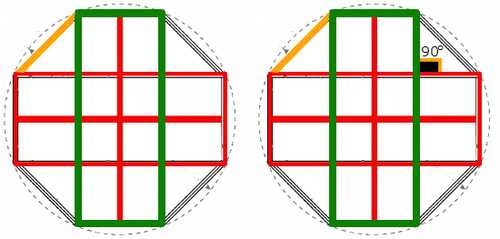

Чертятся 2 перпендикулярно пересекающиеся линии, равные длине и ширине конструкции, строится прямоугольник, одна сторона которого равна боку постройки, другая — ширине

Далее строится второй прямоугольник (на схеме зеленый)

Чертеж беседки 8 гранной, на схеме желтым цветом отмечено, как соединять стороны многоугольника

Чтобы увеличить количество сторон в многоугольнике, достаточно начертить еще один прямоугольник и соединить вершины по контуру, как показано на схеме

Проекты беседок – строим своими руками

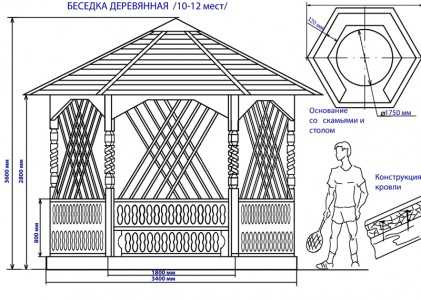

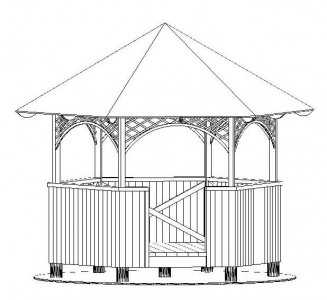

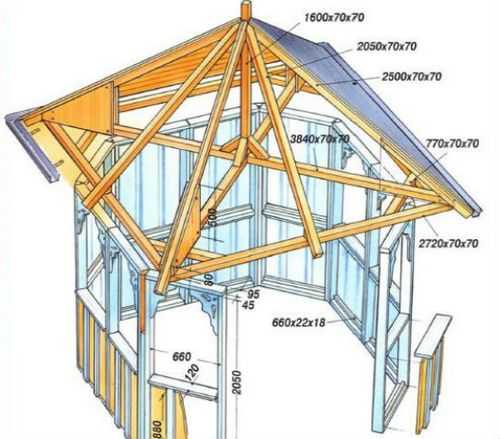

Чертеж беседки из дерева, 6 гранная конструкция

Схема основание и крыша 6 угольной постройки

Чертежи  8 угольной вытянутой конструкции

Садовые конструкции в виде многоугольника немного сложнее в строительстве относительно простых  прямоугольных построек, но выглядят они более оригинально и эффектно. Чтобы беседка была не просто функциональной, но и стала украшением садового участка, декорируйте ее красивой деревянной решеткой или изящной ковкой, растениями, подберите сценарий освещения.

Схема, как построить беседку в японском стиле

Схема сборки деревянного домика гриль

Беседка своими руками чертежи, фото конструкции из металла

Беседка металлическая из профильной трубы, украшенная декоративными элементами ковки, схема каркаса

Чертеж, как сделать беседку на даче своими руками

Обратите внимание, на многих чертежах и схемах пол в привычном виде отсутствует, вместо него выложена ровная площадка из тротуарной плитки или залита монолитно бетонная плита.

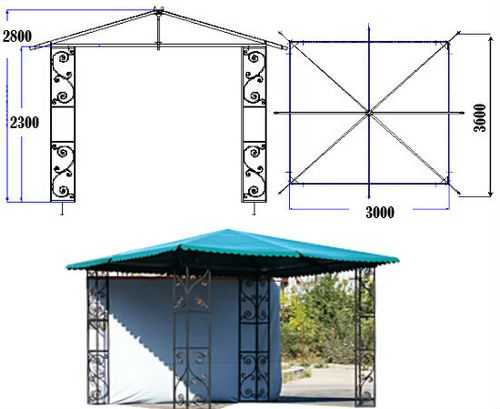

Чертеж беседки из металла, фото простой конструкции с элементами ковки

Изготавливая конструкцию из поликарбоната, старайтесь подогнать размер беседки под стандартный лист 2100*6000 мм.

Шестиугольная конструкция из металлопрофиля

Для того чтобы разместить больше народу, лавочки устанавливаются по периметру, желательно в такую постройку предусмотреть круглый стол.

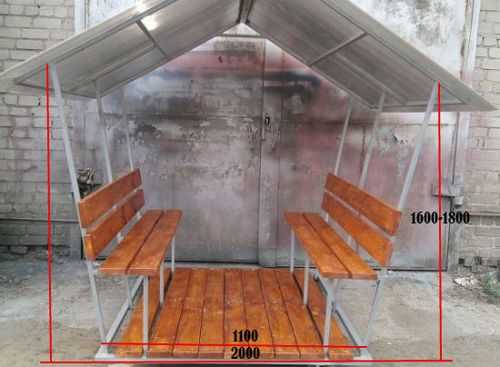

Чертеж сварной переносной конструкции с поликарбонатной крышей

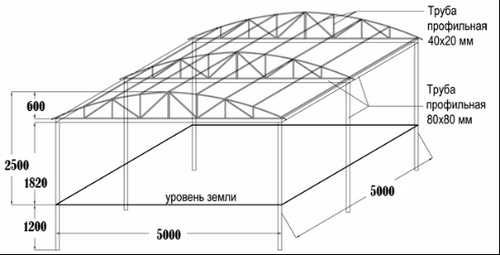

Большой квадратный навес из металлопроката и поликарбоната, схема каркаса с размерами

Даже большие постройки из металла и поликарбоната выглядят легко и воздушно. Для защиты от бокового дождя и ветра бока можно закрыть прозрачным монолитным поликарбонатом, экранами из специального прочного полиэтилена или шторами из водонепроницаемой ткани.

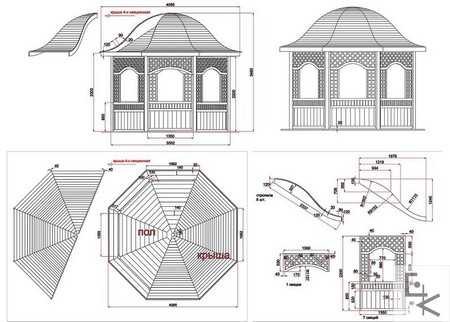

Чертеж деревянной беседки, поперечный разрез восьмигранной конструкции

Летняя конструкция из поликарбоната, схема как сварить каркас из металла

Чертеж деревянной постройки из бруса, украшенной деревянной решеткой

Закрытая конструкция с решеткой, проект шестигранной постройки

Схема бревенчатой постройки в русском стиле

Мы представили вашему вниманию самые востребованные проекты беседок. Если вы не нашли подходящий вариант, то воспользуйтесь нашими советами, как самому выполнить чертеж постройки.

Чертеж односкатной постройки из бруса

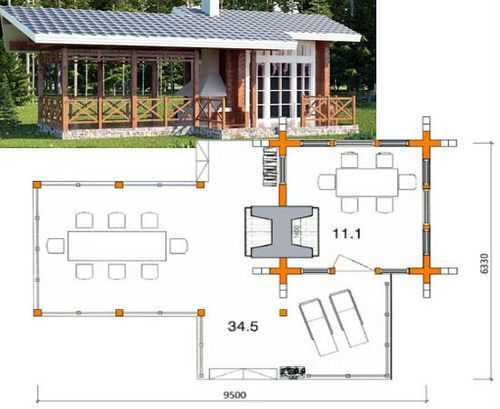

Чертеж комбинированной летней постройки с мангалом, размещение основных зон

Если вы не обладаете профессиональными навыками строителя, старайтесь выбирать простые конструкции, без сложных линий и архитектурных излишеств.

Летнее помещение для большой компании с мангалом и санузлом, чертеж зонирования пространства

Похожие статьи
  • 43 ФОТО беседок с барбекю, финские, летние и зимние садовые домики, пошаговое строительство барбекю в беседке из дерева: проект, размеры и чертежи

    Барбекю в беседке – это не просто отдых с комфортом, это настоящий рай для гурманов, предпочитающих пищу, приготовленную на углях. Такие проекты наиболее...

  • Обзор и сравнение металлических беседок для дачи, фото примеры беседок кованых, из профтрубы, алюминиевого профиля, инструкция, как сделать садовый домик

    Металлические дачные беседки – конструкции недорогие, эстетичные и простые в сборке. Этим и объясняется их необыкновенная популярность. Построить такое...

  • Уютные садовые беседки из дерева: фото, проекты и постройка; как выглядят деревянные беседки из клееного бруса или оцилиндрованного бревна?

    Огромной популярностью беседки из дерева пользуются у дачников, а также у владельцев частных домов и загородных особняков. Часто их можно встретить на...

genmontage.ru

проекты и схемы из металла и дерева, видео как сделать своими руками, фото

Беседка — необходимый элемент для дачи, без которого уже и представить трудно хороший отдых. Она в хорошую погоду послужит просто местом для отдыха, а в плохую сможет уберечь от дождя. Сейчас очень актуальны вопросы по строительству беседок. Владельцев загородных участков интересуют различные чертежи беседок, их конструкции и возможность построить такой элемент ландшафтного дизайна своими руками, да еще не хуже чем у соседа. Конечно, различные строительные компании, могут вам предложить широкий выбор беседок, но с финансовой точки зрения — это не бюджетный вариант. Имея на руках готовый проект беседки, желание, необходимые материалы и инструменты, можно построить отличную беседку и своими руками, а чертежи мы вам предоставим.



Самый простой способ получить красивую лужайку перед домом

Вы, конечно же, видели идеальный газон в кино, на аллее, а возможно, и на соседской лужайке. Те, кто хоть раз пытался вырастить зеленую площадку у себя на участке, без сомнений скажут, что это огромный труд. Газон требует тщательной посадки, ухода, удобрения, полива. Однако так думают только неопытные садоводы, профессионалы давно знают про инновационное средство — жидкий газон AquaGrazz.

Читать далее>>

Типы беседок

Беседки разделяются по материалам, из которых они изготовлены.

По этому признаку бывают беседки

  • из металла;
  • деревянные;
  • каменные;
  • комбинированные.

Различаются беседки и по форме. Есть два типа: павильон и беседка.

  • Павильон — это красивая конструкция с крышей на опорах.

Если павильон сделан из металла, то крыша часто делается полупрозрачной. Материал, который подходит для такой крыши — поликарбонат. Для каменного павильона лучше делать крышу из черепицы. Такие павильоны очень часто оборудуют барбекю или мангалом. Пример такого павильона представлен на фото.

Схема павильона

  • Беседки в виде небольшого домика предназначены для более спокойного отдыха в уединении.
  • Для строительства такой беседки обычно выбирают отдаленный уголок дачи.
  • Построить беседку такого формата лучше из дерева.

В конструктивном плане — это несложно, можно все сделать своими руками, а дерево — относительно недорогой материал, с которым легко работать. Проект такой беседки представлен ниже.

Беседка может отличаться и формой. Она может быть прямоугольная, шестигранная, квадратная и др.

Деревянные беседки

Проект беседки из дерева:

  • Легкая садовая беседка из дерева может быть без фундамента;
  • Столбы из бруса необходимо установить на глубину 50 см в землю;
  • Нижняя часть каждого бруса оборачивается рубероидом — это защитит материал от влаги;
  • Ямы, в которые устанавливаются столбы, нужно уплотнить щебнем;
  • Размеры бруса для опорных столбов: 100х100 мм или 80х80 мм;
  • Нижнее основание беседки делается из бруса такого же размера, а для постройки основания крыши можно взять брус с размерами поменьше;
  • Для пола можно использовать 25 мм доски;
  • Оформление перил и стен — это вопрос индивидуальный.

Приведенный ниже фото-чертеж деревянной беседки позволяет увидеть простоту конструкции.

Чертеж деревянной беседки

Сделать такое сооружение своими руками не составит большого труда.

  • Размеры беседки можно сделать и другие;
  • Полы можно не застилать деревом, а сделать их каменными или просто хорошо утрамбовать землю;
  • Внеся в готовый проект необходимые изменения, вы получите садовую беседку, которая вам нужна;
  • Обшить крышу можно тонкой доской, а сверху положить любой материал для кровли — оцинкованную сталь или черепицу;
  • Если такую беседку оснастить мангалом, получится отличное место для отдыха на природе.

Различные схемы сборки подобных беседок можно найти в интернете.

Шестигранная беседка

Беседка может быть и шестигранной. Такая конструкция немного сложнее, в основе ее лежит шестигранник. Несмотря на более сложное исполнение, такие садовые беседки своими руками делают очень часто. Как выглядит готовая шестигранная беседка из дерева, показано на фото ниже. А собирать ее можно, опираясь на готовые схемы.

Шестигранная садовая беседка может быть достаточно большой.

  • Но чем больше конструкция, тем внимательнее нужно относиться к чертежам и выбору материала.
  • Схемы для постройки беседки должны быть со всеми необходимыми и соответствующими размерами.
  • Декоративное оформление можно делать на свой вкус, а рядом с беседкой лучше запланировать обустройство площадки с мангалом.
  • Устанавливается шестигранная беседка из дерева на столбчатый фундамент. Фундамент делается из бетонного раствора или из кирпича.

Как строится своими руками шестигранная беседка, показано на фото и видео:

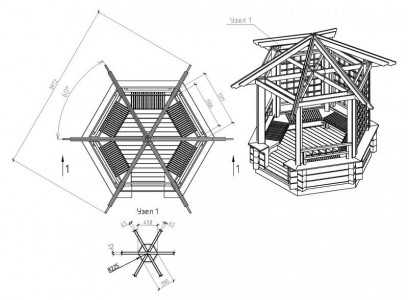

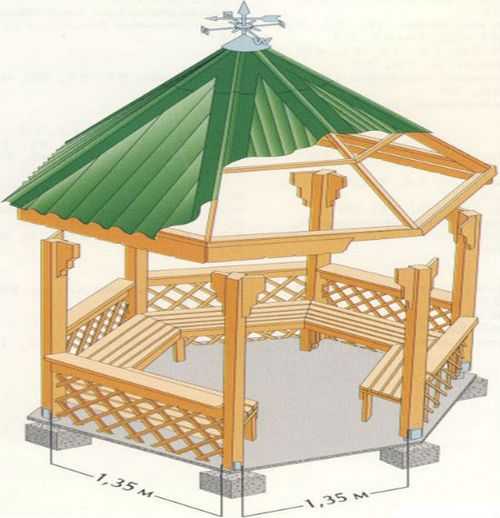

Чертеж основания шестигранной беседки

Беседки из металла

Проект беседки из металла:

Садовые беседки из металла тоже достаточно популярны. Они более долговечные, и дольше, чем деревянные, не нуждаются в ремонте.

Из металлических прутьев и труб несложно своими руками сделать декоративный орнамент.

Составляя чертеж беседки из металла, вам не нужны будут сложные схемы, поскольку все строение крепится при помощи сварки.

Красиво смотрятся арки и перила с элементами ковки, особенно в сочетании с кованым мангалом.

Очень часто встречаются на дачных участках беседки, сделанные из профильной трубы. Пример такой металлической конструкции для дачи можно посмотреть на фото ниже.

А теперь рассмотрим подробные рекомендации по строительству беседки из профильной трубы.

  • Такой материал, как профильные трубы, имеет ряд преимуществ: прочность и устойчивость к механическим повреждениям.
  • Трубы бывают с прямоугольным и квадратным сечением. Беседку лучше строить из квадратной профильной трубы.

Перед началом работы необходимо составить подробный план и нарисовать чертеж, как на фото:

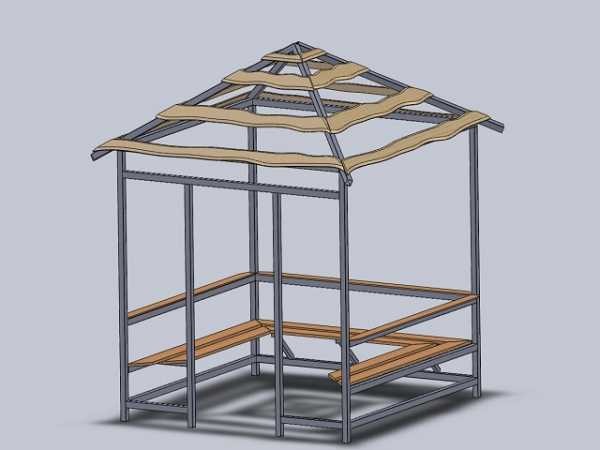

Чертеж металлической беседки

Затем нужно подготовить необходимые инструменты и материал: трубы, поликарбонатное покрытие, грунтовку или антикоррозийную краску для металла, цемент, сварочный аппарат, дрель, болгарку, саморезы, швеллер и прочее.

  • Первым делом собирается каркас беседки для дачи. Каркас, в зависимости от выбранного проекта, может быть квадратным, прямоугольным, шестигранным или др. Для упрощения работы нужно на руках иметь подробный чертеж беседки с размерами. Если вы будете строить беседку своими силами в первый раз — остановите свой выбор на квадратной или прямоугольной конструкции;
  • Сделав разметку под строительство, выкопайте ямы для фундамента;
  • Для опорных стоек такой конструкции не нужно использование бруса, а вполне подойдет труба 80×80 мм;
  • В подготовленные ямы, устанавливаются опоры и заливаются цементным раствором;
  • Затем, делается обвязка. Для обвязки понадобиться профильная труба и сварочный аппарат. Верхнюю обвязку нужно сделать так, чтобы входя в беседку, не нужно было пригибаться. Если вы запланировали для дачи большую беседку, то желательно приварить распоры к каждой опоре. Для возведения шестигранной беседки из трубы понадобится швеллер;

  • После каркаса возводится крыша и, если нужно — стенки. Стенки делаются из различных материалов, можно использовать и полимерные покрытия.

Для возведения крыши необходимо сделать стропила из профильной трубы. Уклон желательно делать 15°. Если беседка будет большого размера, то стропила получатся по 1,5 м. В этом случае нужно будет приварить распорки, а из тонкой трубы наварить обрешетку. Металлическая обрешетка предотвратит деформацию поликорбоната.

Крыша из поликорбоната крепится саморезами и термошайбами. Декорирование стенок можно сделать различными материалами — профильной трубой, деревом, планками и прочим. Построив беседку для дачи своими силами, оборудовав ее скамейками, столиком и мангалом, можно будет наслаждаться комфортным отдыхом долгие годы.

Более подробно процесс возведения беседки из профильной трубы смотрите на видео:

Читайте так же: Флюгер своими руками

Автор: Иванов Денис

rozarii.ru

своими руками создаем дизайн, видео-инструкция, фото

В последнее время садовая беседка на дачном участке все чаще становится неотъемлемой деталью современной инфраструктуры садово-паркового хозяйства. Ее дизайну и  функциональности  уделяется не меньше внимания, чем возведению дома или хозяйственно-бытовых построек на приусадебном участке.

Такое отношение хозяев вполне объяснимо, ведь беседка предназначена, прежде всего, для спокойного отдыха, поэтому все детали должны быть тщательно продуманы и ничего не должно вызывать чувства дискомфорта. Ее внешний вид должен радовать глаз и органично сочетаться с окружающим пейзажем. Кроме того ее можно назвать визитной карточкой хозяев, потому что именно в беседке в теплое время года принимают гостей и отмечают семейные торжества.

Проект беседки с террасой.

Проектные работы

В этой статье будет описан самый начальный этап сооружения уличной беседки, без которого не обходится ни одно даже самое незначительное строительство. Речь пойдет о разработке и составлении проекта для самостоятельной постройки беседки.

Данная статья не может рассматриваться, как конкретная инструкция по проектированию, однако с ее помощью можно выяснить ключевые моменты, от которых следует отталкиваться, составляя проект беседки своими руками. Кроме того, здесь будут рассмотрены готовые проекты и указаны основные факторы, на которые следует обратить внимание при выборе того или иного варианта.

План основания восьмиугольной постройки.

Выбор готового проекта

В настоящее время существует большое количество готовых типовых проектов беседок самых разнообразных конструкций, форм и размеров, изготовленных с использованием различных технологий и строительных материалов.

Положительным качеством готовых проектов является то, что они были разработаны квалифицированными специалистами с соблюдением всех строительных норм и правил, с учетом всех возможных нагрузок и необходимого запаса прочности материалов.

При выборе готового проекта, прежде всего, нужно исходить из конкретных условий того участка на котором будет устанавливаться беседка.

  • Прежде всего, необходимо определиться с размером будущей постройки. Как правило, типовые проектные решения разрабатываются для садовых участков стандартных размеров, поэтому в большинстве своем они являются подходящими для основной массы частных владений.
  • Что касается формы беседки, наиболее простыми являются постройки, которые в плане представляют собой квадрат или прямоугольник. Кроме простоты изготовления такие беседки отличаются более экономичным расходом строительных материалов.
  • Более изысканно выглядят беседки, выполненные в форме, близкой к окружности и представляют собой в плане правильный шести или восьмиугольник. Их постройка требует более тщательного расчета, а в результате образуется большее количество отходов стройматериалов.
  • Отдельное внимание следует уделить составу грунта и высоте уровня грунтовых вод на месте будущей постройки. От этих условий зависит то, какой тип фундамента необходимо будет использовать при строительстве.
  • Также заранее нужно продумать возможность подведения инженерных коммуникаций. Если без водопровода в беседке можно обойтись, то наличие электроэнергии можно считать обязательным условием.

На фото показан фрагмент проекта восьмиугольной беседки.

Разработка индивидуального проекта

Большинство владельцев загородных домов не всегда устраивают готовые решения типовых построек, которые в большом количестве предлагаются на рынке строительных товаров для загородного отдыха. Многие хотят самостоятельно изготовить беседку, которая бы своим внешним видом и удобством использования полностью соответствовала требованиям хозяев, гармонично сочеталась с окружающей природой и при этом не выбивалась из общей концепции оформления дачного участка.

Специально для таких случаев разрабатывается индивидуальный проект беседок своими руками, в котором принимаются во внимание условия конкретного дачного участка,  особенности места расположения, а также учитываются пожелания всех членов семьи. За его основу можно взять готовый проект, в который можно будет внести необходимые поправки и доработки.

Восьмиугольное основание из дерева.

Обратите внимание! Не следует вносить изменения в силовые элементы и несущие конструкции типового проекта без соответствующих расчетов, которые должен выполнять квалифицированный инженер.

Статьи по теме:

Выбор материала

Для того чтобы проектировщик оперативно и качественно составил готовое техническое решение, нужно заранее определиться  на беседке, какого типа Вы остановили свой выбор.

Практически все проекты беседки своими руками предполагают использовать для строительства следующие материалы:

  1. Обожженный кирпич является наиболее распространенным материалом для возведения капитальных построек. Он отличается высокой  прочностью и долговечностью, устойчив к воздействию атмосферных условий и не требует никакого дополнительного ухода. Его наиболее целесообразно использовать для строительства беседок больших размеров, а также в случаях, когда все постройки на участке выполнены из кирпича.

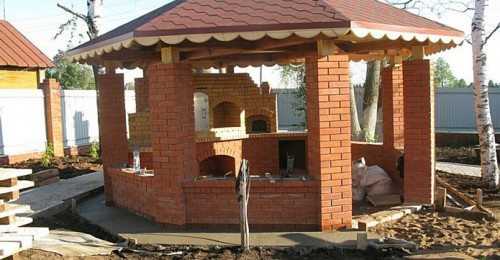

Полуоткрытая беседка с мангалом.

  1. Натуральное дерево благодаря своему небольшому весу и простоте обработки является наиболее приемлемым материалом для выполнения строительных работ своими силами без посторонней помощи и использования специального строительного оборудования. Кроме того дерево является натуральным экологически чистым материалом, а относительно невысокая цена делает его широко доступным. Среди недостатков деревянных конструкций можно отметить их высокую пожароопасность и слабую устойчивость против гниения, плесени и различных вредителей.

Самостоятельная постройка из дерева.

  1. Металл также достаточно часто используется при строительстве беседок. Из стального профильного металлопроката изготавливается конструкция несущего каркаса, который в дальнейшем либо обшивается листовым ветро и влагозащитным материалом, либо остаётся открытым и декорируется при помощи кованных металлических элементов. Металлические беседки отличаются высокой прочностью, относительно небольшим весом, изящной конструкцией, однако требуют ежегодной покраски для защиты от коррозии.

Металлическая конструкция с элементами художественной ковки.

Обратите внимание! Для возведения беседки из кирпича потребуется сооружение достаточно сложного и трудоемкого ленточного фундамента, особенно это касается участков с неустойчивым грунтом или высоким УГВ.

Статьи по теме:

Полезные советы

Во время проектирования беседки для самостоятельного изготовления нельзя упускать из вида даже самые, казалось бы, незначительные моменты, которые в дальнейшем могут проявиться и привести к печальным последствиям.

  1. При планировании места установки нужно ориентироваться на внутри дворовую южную сторону садового участка.
  2. Беседку с мангалом, печью или барбекю необходимо располагать подальше от деревянных построек, а при ее проектировании заранее позаботиться о соблюдении правил пожарной безопасности.
  3. При разработке проекта полуоткрытой конструкции глухие стенки беседки следует располагать со стороны преобладающего направления ветра для Вашего региона.
  4. Разрабатывая конструкцию крыши нужно учесть значение снеговой нагрузки в зимний период, принимая во внимание среднюю высоту снежного покрова для Вашего региона.
  5. Не рекомендуется размещать какие либо постройки на крутых склонах или в местах с возможным подтоплением паводковыми водами.
  6. При проектировании беседки из дерева необходимо принимать во внимание технологические зазоры и допуски на последующую усадку, и усушку древесины.
  7. Во время разработки конструкций из металла с покрытием из листового поликарбоната нужно учитывать различие коэффициента линейного теплового расширения этих материалов, которое при больших размерах постройки может достигать высокого значения.

Несложная деревянная постройка.

Статьи по теме:

Заключение

Разработка проекта является ответственной задачей, к которой нужно подходить с умом. Ведь от грамотно составленной проектной документации зависит не только внешний вид и функциональность постройки, но и безопасность находящихся в ней людей.

Дополнительную информацию по интересующему Вас вопросу вы можете посмотреть в представленном видео в этой статье.

svoyabesedka.ru

Проекты и чертежи беседки с мангалом своими руками: видео-инструкция, фото

Расположенная на собственном участке комфортная беседка даёт возможность осуществления чудесного отдыха на свежем воздухе. Время провождение будет в разы приятнее и разнообразнее при наличии в постройке мангала или барбекю.

Во время строительных работ для наиболее рационального использования полезного пространства следует заранее создать чертёж проекта. Тогда получится организовать всё наиболее удобно для комбинирования процессов готовки и отдыха небольшой или большой, в зависимости от размеров конструкции, компании.

Фото беседки с барбекю

Создаём чертёж

Чертежи и проекты беседки с мангалом могут иметь самый разнообразный вид, но самыми важными всегда остаются следующие моменты:

  • Правильная реализация дымоотвода. Разъедающий глаза и провоцирующий кашель дым наверняка испортит весь отдых.

Правильный дымоход, установленный над мангалом

  • Расположение стола в беседке. Во-первых, это вполне может быть самый габаритный объект в беседке. Во-вторых, это вспомогательный элемент для готовки. В-третьих, именно здесь будет проходить и застолье.

Место сборки отдыхающих

  • Место хранения топливных материалов. Должно быть укрыто от возможного попадания влаги, близко расположено к самому мангалу и в то же время быть малозаметным и не мешать посетителям.

Совет: рекомендуется предусмотреть размещение дровника непосредственно под топочной частью. Это будет соответствовать всем предъявленным требованиям: сухо, удобно и никому не мешает.

Элегантное решение для расположения дровницы

  • Источник воды, как того требует санитарная инструкция. Им может вполне стать уличный умывальник.

Умывальник с раковиной в беседке

Теперь рассмотрим, как создаются чертежи беседок с мангалом своими руками.

Статьи по теме:

Каркас

Чертеж беседки с мангалом своими руками: каркас

Главным условием возведения каркаса является прочность. Выбор материала влияет и на конструкцию крыши, и на возможность использовать строение в зимний период.

Боковой чертёж с учётом размеров и расположения будущей крыши

Наилучшим вариантом будет использование оцинкованной профилированной трубы в качестве скелета беседки. Ребра жёсткости такого материала позволят выдержать на себе значительный вес. К тому же цена его доступна даже для ограниченного бюджета.

Образцы профилированной трубы

Можно строить сразу основательное здание из кирпича или бруса с прочным ленточным фундаментом. Выйдет дороже, но с лёгкостью будет использоваться круглый год.

Кирпичная беседка с мангалом своими руками с чертежами

Совет: если оконные проёмы закрыть стеклом или поликарбонатом, то комфортно будет отдыхать в беседке и в непогоду.

На этапе планировки каркаса у вас есть прекрасная возможность распланировать положение дымохода, размещение стола, дровницы и рукомойника. Которые, как было уже ранее упомянуто, играют очень важную роль в дальнейшей функциональности объекта.

Примерно так могут выглядеть чертежи беседок с мангалом своими руками

Статьи по теме:

Крыша

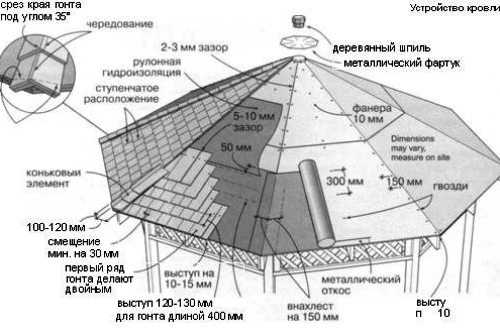

Подробная схема проведения кровельных работ

Крыша беседки – это нечто большее, чем верхняя часть здания, и выполняет следующие функции:

  • Защищает от выпадающих осадков. Наслаждайтесь чашечкой горячего чая во время проливного ливня.
  • Предохраняет от прямых солнечных лучей, предоставляя желанную прохладу в жаркий летний полдень.
  • Дополняет интерьер вашего садового участка. Множество дизайнерских решений может с помощью крыши превратить обычную беседку в произведение искусства и неотъемлемую часть окружающего пейзажа.

Приобщение с помощью кровельных работ к азиатскому стилю

На этом этапе также необходимо позаботиться о надёжном дымопроводе, чтобы газообразные продукты горения выходили за территорию постройки и не мешали её посетителям.

Чертежи беседки с мангалом из кирпича и правильно спроектированным дымоходом

Распространённые формы крыши:

  • Шатровая. Самая красивая и изысканная структура. Имеет сложную реализацию, но выглядит очень эстетично.

Необычная многогранная крыша

  • Куполообразная. Очень хорошо вписывается рядом среди деревьев, имеющих пышные кроны.

Беседка похожая на гриб

  • Односкатная. Самая дешёвая, но оставляющая одну сторону плохо защищённой от ветра и возможных осадков.

Совет: односкатный тип крыши рекомендуется использовать в случае примыкания постройки к жилому дому. Тогда у вас получится и сэкономить, и полностью защититься от непогоды.

Вполне достаточно крыши с одним скатом

  • Двухскатная. Наиболее распространённая и оптимальная в сочетании цены и практичности кровля.

Зимняя беседка с надёжной двухскатной крышей

Помимо формы большое значение имеет и материал покрытия, который тоже следует отметить на чертеже. Так как от него зависят балки перекрытия.

Наиболее часто используются для кровли беседки с мангалом:

  • Поликарбонат. Дешёвый, устойчивый ко всем агрессивным воздействиям природы и лёгкий в установке материал. Имеет множество различных оттенков и применяется для конструкций любых форм.

Дешёвый и компактный проект из профильных труб и поликарбонатной крышей

  • Битумная черепица. Не требует усиленной стропильной системы и необычайно красива. Подходит также для любых форм, но стоит относительно дорого.

Элегантное строение с мягкой кровлей

  • Металлочерепица. Надёжный, доступный в цене материал, но подходит лишь для крыш, имеющих один или два ската.

Схема монтажа металлочерепицы

Статьи по теме:

Вывод

Беседка из бруса с мангалом – это прекрасное место для отдыха весёлой компанией. Перед постройкой такого здания необходимо составить чертёж для того, чтобы определиться со строительными материалами, обозначить расположение наиболее значимых элементов и выбрать подходящую конструкцию крыши.

Качественный полный чертёж шестиугольной беседки

Видео в этой статье предоставит вашему вниманию дополнительные материалы. Будьте внимательны, и у вас всё получится!

svoyabesedka.ru

Чертежи садовых беседок для дачи из дерева и других материалов

Беседка, расположенная на дачном участке, по праву считается самым любимым местом отдыха многих семей. А если уж беседка построена своими собственными руками, то она превращается в предмет гордости любого хозяина.

Вернуться к оглавлению

Содержание материала

Как построить беседку своими руками

По-настоящему красивая и стильная летняя беседка должна создавать ощущение лёгкости и воздушности, поэтому при её строительстве следует избегать всего того, что способно придать  конструкции излишнюю массивность и тяжесть. На сегодняшний день самыми распространёнными материалами для строительства подобных конструкций являются древесина, металл, кирпич и поликарбонат.

Чертёж беседки из дерева

Само по себе сооружение может быть открытым, полузакрытым или закрытым. Последний тип часто остекляют, благодаря чему появляется сходство с маленькими сказочными домиками. При строительстве утепленных беседок часто используют дерево и бетон, что даёт возможность эксплуатировать помещение в холодное время года. Открытый тип беседок, как правило, используется только летом, причём лишь в безветренную и сухую погоду. Полузакрытые беседки можно эксплуатировать в любое время, когда это будет необходимо.

Чертёж полузакрытой садовой беседки

По форме конструкции беседки делятся на следующие типы:

  • простые квадратные;
  • шестигранные или восьмигранные;
  • прямоугольные;
  • круглые.

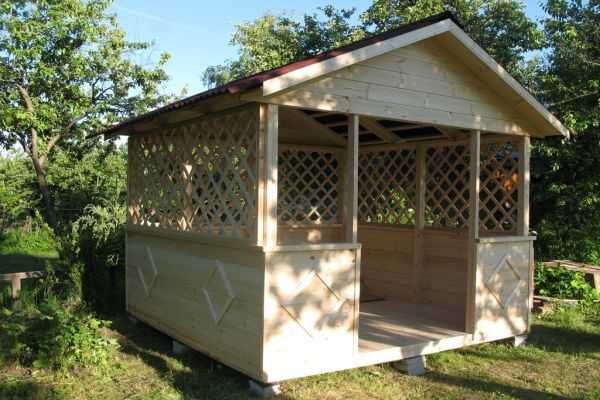

Простая квадратная деревянная беседкаЧертёж квадратной беседки для дачи

Как только вы определили, какой тип и форму беседки желаете видеть на своем участке, можно приступать к реализации замысла. Если у вас имеются какие-то навыки, то вы можете попробовать самостоятельно разработать проект беседки. В другом случае, вы всегда можете воспользоваться уже готовыми проектами, которые включают в себя все необходимое. Прежде чем начинать работы, следует выбрать наиболее подходящее месторасположение будущей постройки, которое должно находиться в безветренном уголке сада.

Строительство беседок начинают с возведения фундамента, для которого вполне подойдёт простой столбчатый тип (который идеально выдерживает конструкции с небольшим весом). Строительство фундамента для беседки не сопровождается значимыми трудностями, поэтому его легко можно обустроить своими собственными руками. Сначала вам потребуется убрать с грунта верхний плодородный слой, иначе под беседкой постепенно станет скапливаться влага.

Фундамент для беседки

После этого на подготовленном участке отмечают контур будущего строения, по которому происходит установка столбов фундамента на глубину промерзания грунта. Столбы могут быть изготовлены из древесины, камня, кирпича или асбестоцементной трубы. Сверху по этим столбикам прокладывают слой рубероида, который выступает в качестве гидроизолятора.


Затем можно приступать к работам по обустройству основания беседки. Основание, выполненное из выбранного вами материала, укладывают на подготовленные трубы и тщательно укрепляют.

Устройство основания беседки

Чем характеризуется устройство крыши беседки? Основание для крыши беседки следует заготавливать отдельно, после чего крепить к общей конструкции. При изготовлении крыши можно использовать древесину, поликарбонат и многие другие материалы. Для отделки деревянных крыш применяют черепицу, шифер, кровельное покрывало или кровельный камень. После подготовки каркаса беседки наступает черед монтажа стен и пола. Стены можно сделать сплошными, а можно решетчатыми (здесь всё зависит от ваших собственных предпочтений).

Конструкция крыши беседки

По периметру беседки обычно располагают несколько скамеек, которые особенно удобны в том случае, если в центре строения находится большой обеденный стол. При желании в ней можно обустроить зону отдыха и сделать беседку с мангалом или печью барбекю.

Беседка с мангалом и барбекюВернуться к оглавлению

Как построить беседку из профильной трубы

Для строительства беседки из профильных труб вам потребуется поликарбонат, прямоугольная и квадратная труба с различным сечением, электродрель со сверлом по металлу, болгарка, сварочный аппарат. Для возведения стоек используют квадратные трубы, а прямоугольные – для связей и кровли. Каждую колонну беседки из квадратных труб следует в бетонном армированном фундаменте, придерживаясь чёткого вертикального положения (поэтому заказывайте трубы, которые будут примерно на 50 см длиннее, чем высота беседки). Если высота беседки составляет менее 3 метров, толщина стенки квадратной трубы должна составлять 4 мм, а её сечение – 100х100 мм. После того, как завершена установка колонн и стоек из квадратной трубы, все элементы необходимо связать друг с другом. Связи рекомендуется делать горизонтальными и косыми (а не крестообразными), что позволит оставить свободными подходы из всех сторон.

Для монтирования связей необходимо использовать трубу 80х80х3 мм. Из неё изготавливают нижний и верхний горизонтальные пояса, расположенные по периметру палатки, приваривая к боковым граням квадратную трубу таким образом, чтобы при дальнейшем передвижении не возникало никаких затруднений. Точно такую же трубу используют для обустройства косых связей. Их нижний конец приваривается к колоннам на уровне выше полуметра от земли, а верхний – на максимально близком расстоянии к центральной части верхних горизонтальных отрезков.

Чертёж беседки из профильной трубы

После этого наступает черед подготовки кровельной конструкции под поликарбонат. В первую очередь изготавливают стропильную часть из труб прямоугольной формы, под уклоном не менее 10%. Далее из тонких прямоугольных труб изготавливается обрешётка, на которую крепится поликарбонат. Если ваш чертёж простой беседки имеет квадратную или  прямоугольную форму, то вам просто необходимо подготовить стропильные прямоугольники, изготовленные из прямоугольной трубы. В этом случае трубы на пролёт до 3 метров должны иметь сечение 100х60, а толщина стали должна составлять 3 мм. В том случае, если длина стропил составляет более 1,5 метров, во внутренней части треугольников приваривают распорки, для которых можно использовать профильную квадратную трубу 60х60х3 мм.

Шестиугольная беседка из профильной трубы

При строительстве многогранной беседки стропила устанавливают вокруг осевой стойки, которая должна превышать по длине те, что её окружают. Обрешётку кровли изготавливают из металлической трубы, толщина которой составляет 2 мм, а сечение – 40х40 мм. Шаг обрешётки должен быть в пределах 40 см, благодаря чему листы поликарбоната смогут выдерживать вес скапливаемого снега.

Вернуться к оглавлению

Многогранные беседки для дачи

Многогранные беседки можно по праву считать настоящим украшением любого садового участка. Конструкция беседки, как правило, рассчитана на 6-10 человек, что делает её идеальным местом для отдыха с друзьями. Чтобы добавить сооружению больше изысканности, по боковым секциям «сетки» можно пустить вьющиеся растения.

Традиционные шести- и восьмигранные беседки можно построить своими собственными руками, но, во избежание ошибок, следует придерживаться некоторых правил. В качестве основного строительного материала обычно выступает сосна или ель, которую необходимо запилить на доски подходящего размера. После этого делается разметка, где будет обустраиваться конструкция самой беседки. Далее создаётся каркас и подготавливается крыша.

Шестигранные беседки

Восьмигранные беседки

Для благоустройства внутреннего пространства беседки используют стол, скамейки и прочие подходящие элементы декора.

proekt-sam.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
