Беседка 4 на 4 — интересная идея для дачного участка. Квадратная форма позволяет сделать процесс возведения своими силами проще, а размеры 4 на 4 метра позволят уместить приличное количество человек внутри.

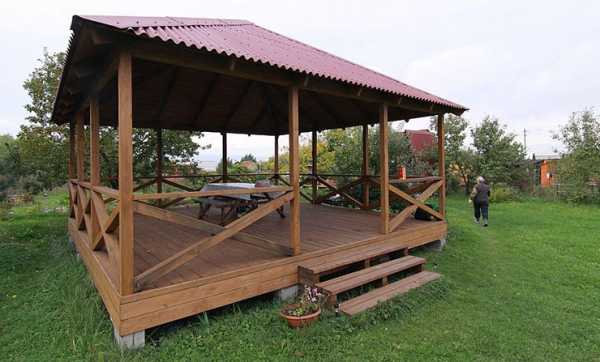

Возможный вариант с размерами 4 на 4 метра

По сравнению с беседкой 3 на 3, данный вариант выглядит куда более масштабным и вместительным.

В данной публикации будут рассмотрены базовые основы строительства, а также показаны фотографии различных вариантов на дачу.

Согласитесь, прежде чем приступать к строительству, необходимо изучить чужой опыт. Поэтому мы предлагаем вам ответить на следующие вопросы.

  • В каком дизайне строить подобное сооружение?
  • Беседки в каком стиле сейчас популярны?
  • Какие вообще варианты строительства имеются?

С зоной барбекю

Подробно изучив многообразие подобных построек, вы сможете принять решение о выборе того или иного варианта. А уж с процессом возведения конструкции разберемся. Было бы желание и силы строить.

Идеи для строительства на даче

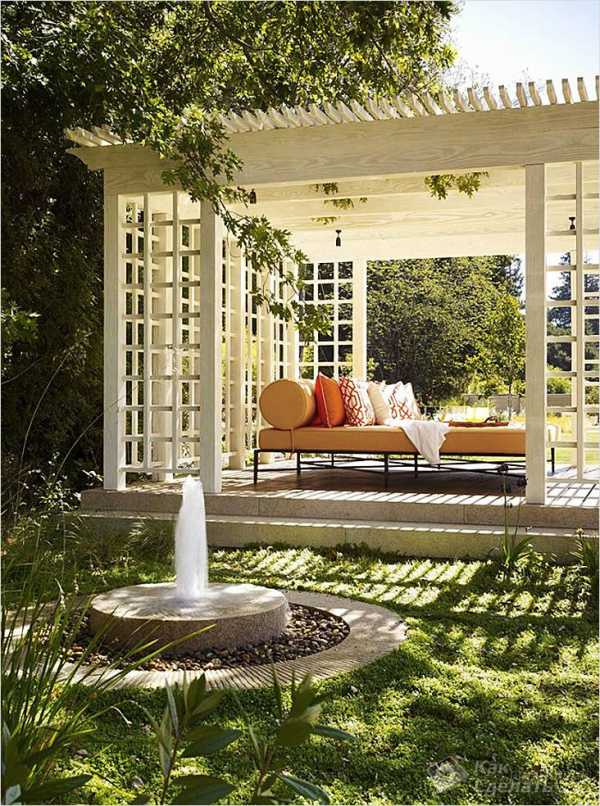

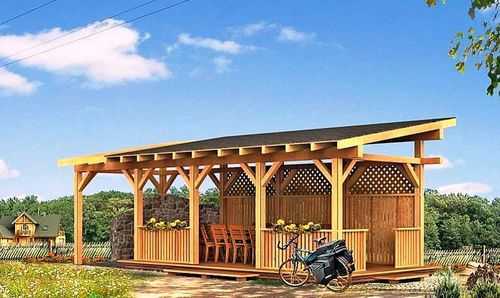

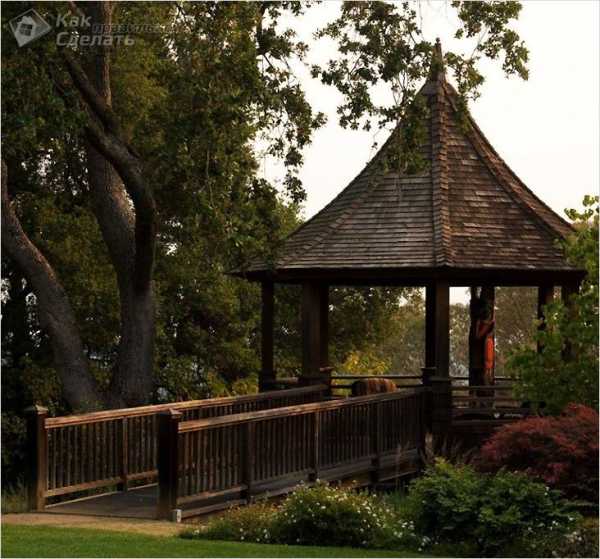

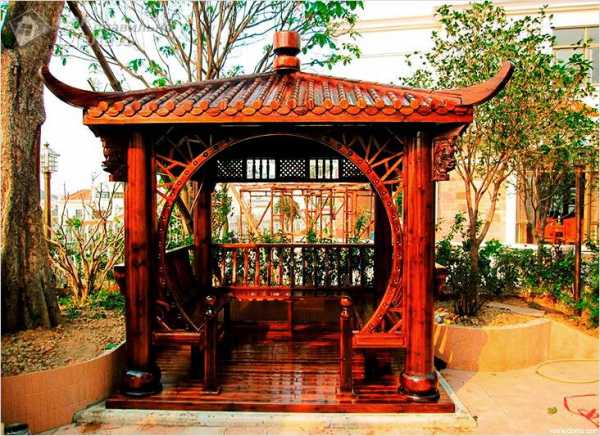

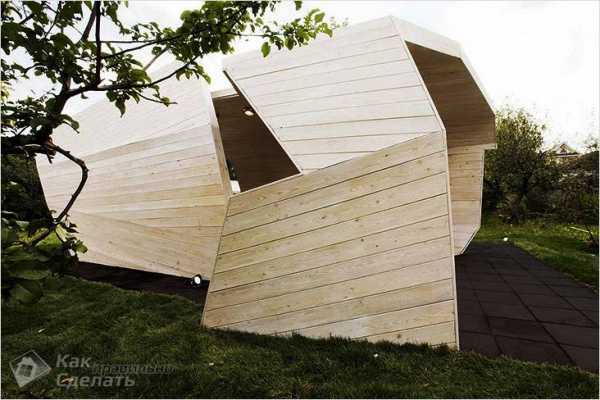

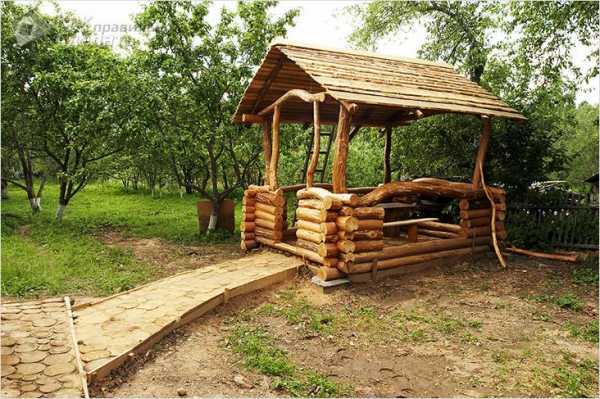

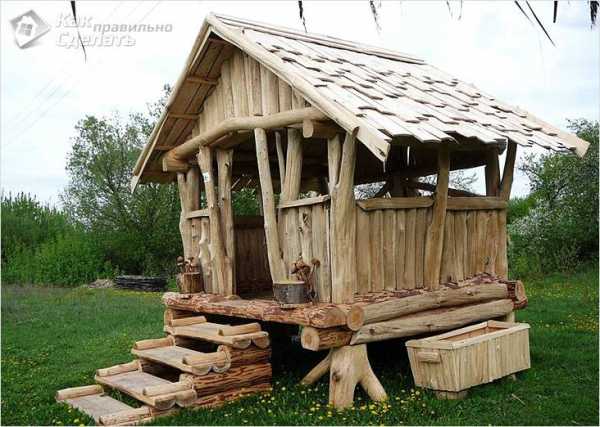

В первую очередь хотелось бы рассмотреть фотографии возможных беседок для строительства. На основе предложенных фото вы можете определиться с тем форматом сооружения, которое вас устроит.

  • Вам интересен самый экономный и бюджетный вариант или хочется чего-нибудь дороже и качественнее?
  • Хотели бы внести элементы декоративной обрешетки или резьбы по дереву?
  • Открытая или закрытая конструкция вас больше привлекает?

Я постарался собрать наиболее простые и красивые, но в то же время не «сельские» и «избитые» беседки, которые наиболее актуальны среди дачников в данное время.

Определившись непосредственно со строительным материалом, типом, формой и дизайном конструкции, можно уже переходить к более активным действиям — строительству.

Подготовка к стройке

Прежде чем взять в руки доски, саморезы и шуруповёрт, необходимо четко понимать, что и где вы собрались возводить. Для этого нам понадобится выбрать место, рассчитать размеры, нарисовать чертеж и подготовить полноценный проект беседки.

Выбор места

В зависимости от площади участка и ландшафта, необходимо выбрать участок, где будет возводиться будущая постройка. В идеале это ровная площадка с адекватным плотным грунтом, без пеньков и корней деревьев.

Чертежи с размерами

Для наглядности и расчёта строительных материалов, необходимо расчертить конструкцию беседки на бумаге. Это позволит вам высчитать необходимые размеры материалов и прикинуть их стоимость, если у вас нет подручных для стройки бревён, бруса или досок.

Проект беседки 4 на 4 метра

Проекты беседок 4 на 4

Последним этапом будет подготовка проекта — наглядно представленной постройки на вашем участке.

Сюда можно внести какие-либо элементы ландшафтного и интерьерного дизайна — например, украшение выложенной дорожкой вьющимися растениями или другими элементами декора. Примеры проектов представлены ниже.

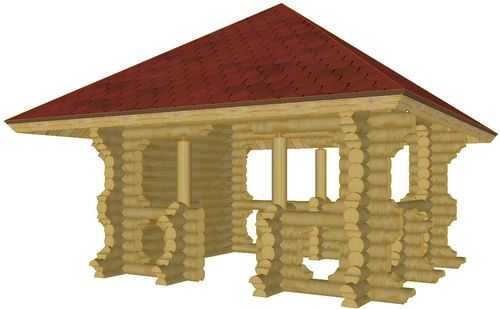

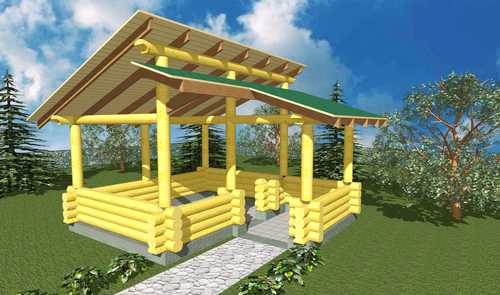

Проект номер 1

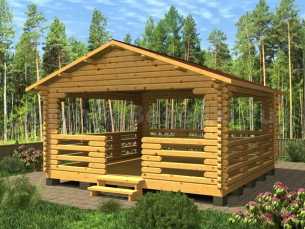

Проект номер 2

Проект номер 3

Возведение своими силами

Далее будут рассмотрены основные этапы строительства, с которыми вы столкнетесь при возведении деревянной беседки. Представленная ниже инструкция содержит фото и видео, благодаря которым процесс будет выглядеть понятнее и объективнее.

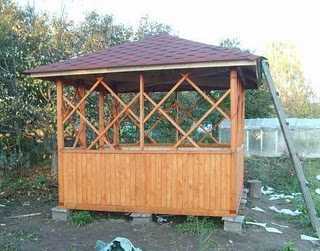

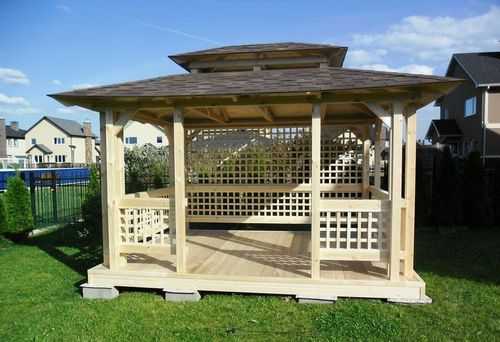

Готовая беседка 4 на 4

Конечный результат вы можете увидеть по представленной фотографии. Обшивка блокхаусом будет показана далее в инструкции, а вариант кровли не указан. Поэтому вы сами можете выбрать тот материал, который вас устроит. Характеристики строения представлены ниже:

  • Фундамент: столбчатый;
  • Каркас: брус 150 на 150 мм;
  • Пол: доска 150 на 40 мм;
  • Крыша: четырёхскатная;
  • Обшивка: блокхаус;
  • Кровля: профнастил/гибкая черепица/ондулин и т. п.

Фундамент, нижняя обвязка

Для изготовления фундамента необходимо будет подготовить 9 ямок глубиной около 60 см. Изготовив опалубку, необходимо будет залить раствором ямы и сделать столбики, возвышающиеся над землей на высоту 20-30 см.

Основная задача сделать все столбы одинаковой высоты по уровню, что беседка стояла ровно и не косилась куда-либо в сторону. Установив доски для нижней обвязки, сверьтесь с уровнем, чтобы пузырек-индикатор стоял максимально ровно между рисками.

Пол

Для пола используется доска «сороковка» с размерами 150 на 40 на 6000 мм. Ровно забив прибив первую доску, остальные пойдут без косых щелей и ненужных отверстий. Зазор 1-2 мм необходимо оставить, чтобы вода могла спокойно стекать с пола, но больше не нужно. Отнеситесь серьезно к первой доске, так как это самое главное.

Возможно, в конце останется небольшая щель, в которую целая доска не поместится. Её необходимо будет обрезать и «впихнуть» в последнюю щель.

Готовый деревянный пол


Каркасные столбы

Основа стен будущего сооружения состоит из бруса 150 на 150 мм. Так как центральный вход выполнен не совсем стандартно, то столбы необходимо расставить с точностью так, как указано на картинке ниже.

Установка столбов

Для создания каркаса понадобится не 6 классических столбов (4 по углам и 2 для двери), а всего лишь 5. Последние два будут основой для входа, то есть парадная сторона будет угловая. Интересное архитектурное решение, которое нечасто встречается в подобных беседках.

Стропильная система и крыша

Для крыши используется стандартная стропильная система четырёхскатной крыши. Уже несколько раз данный вопрос рассматривался в различных публикациях, поэтому дублировать его смысла нет. Подробно про четырёхскатную крышу можно почитать здесь:

Возведение стен и обшивка блокхаусом

Так как конструкция открытая, то некоторые участки беседки полностью контактируют с окружающей средой. Довольно серьезно закрыта только задняя часть, в данном случае дальний угол постройки.

Для эстетики с наружной стороны стены дополняют блокхаусом — красивым строительным материалом для отделки.

Видео

Видеозапись строительства беседки 4 на 4 была представлена на Youtube пользователем с ником Roman Aliyev. Предположу, что первоисточником данный канал не является, так как количество просмотров крайне низкое, да и добавлено оно всего лишь полгода назад, что вызывает сомнения.

Тем не менее, поэтапный процесс строительства показан прекрасно, поэтому можете смело воспользоваться данной видеозаписью для дальнейших действий.

besedkis.ru

чертежи, поэтапная инструкция по строительству за 2 недели

Существует много интересных идей построек для дачного участка. Одной из них является беседка 4 на 4. Квадратная форма строения упрощает процесс возведения, а также выбор места размещения. Ниже будет рассказано, как правильно строится беседка 4 на 4 своими руками.

Предварительные меры

Начинать постройку беседки 4 на 4 нужно с проектирования. На этом этапе выбирается место размещения постройки, а также ее внешний вид. Расположение должно выполняться на ровном участке, где имеется плотный грунт и отсутствуют корни и пни.

Для возведения сооружения понадобятся деревянные брусья с размерами 10 на 10 или же 15 на 15. Можно соорудить рубленую беседку, используя бревна. Пол обычно выстилается плитами ОСБ или обычными досками. Иногда выполняется бетонная стяжка или выкладывается плитка.

Крыша и стены выводятся из досок, имеющих различные размеры: 75 на 2,5, 150 на 5 или 10 на 5 см. Также для обшивки стен допускается применение бревен и ОСБ-плит.

Не забываем про материал, перед созданием беседки

Лучше всего отдавать предпочтение дереву. С таким материалом легко работать и стройка завершается довольно быстро.

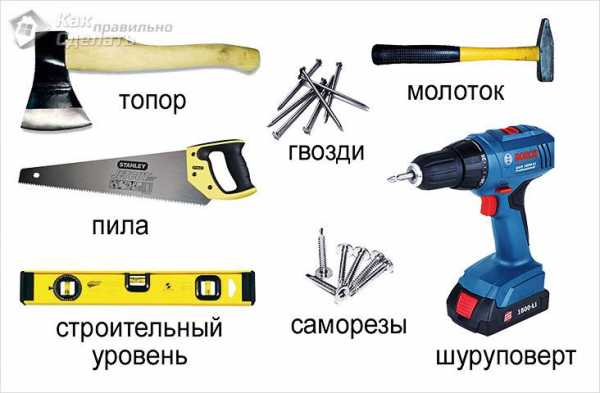

Для возведения беседки понадобятся следующие инструменты:

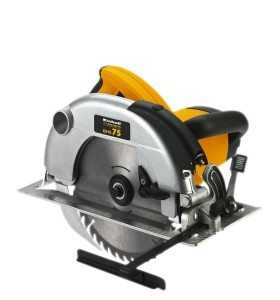

  • пила;
  • молоток;
  • шуруповерт;
  • уровень;
  • рулетка и карандаш для измерений;
  • бечевка и деревянные колышки для разметки.

Если будут использоваться бетон и плитка, тогда список инструментов дополнится растворами, шпателями и правилом, необходимым для выравнивания пола.

Видео «Строительство беседки своими руками»

Из этого видео вы узнаете, как самостоятельно построить беседку на дачном участке:

Проектирование

При проектировании беседки главное – правильно провести все необходимые расчеты. Для наглядности нужно нарисовать чертеж постройки на бумаге. План позволит точно рассчитать количество требуемых материалов и примерную стоимость сооружения.

Чтобы правильно создать чертеж постройки, необходимо знать только правила школьной геометрии, а также уже определиться со внешним видом беседки. В нашем случае постройка должна иметь вид квадрата со стороной в 4 м. Углы в конструкции должны располагаться строго под углом в 90°.

Для построения такого угла следует использовать Теорему Пифагора. Нужно начертить треугольник со сторонами 5, 4 и 3 м. Угол, который будет лежать напротив стороны с длиной 5 м, окажется прямоугольным. Далее от этой стороны чертятся две линии с длиной в 3 и 4 м таким образом, чтобы получился еще один прямоугольник. После проведенных действий диагонали в квадрате должны получиться одинаковыми.

После получения чертежа он переносится на участок. Для этого используется тот же принцип с построением треугольников, что и при создании плана постройки. В углах двух треугольников забиваются колья, а между ними натягивается бечевка. Стороны проверяются по уровню. Они должны быть идеально ровными.

Строительный процесс

После создания чертежа и переноса его на выбранный участок можно приступать к возведению беседки. Строительство такого сооружения выполняется поэтапно. Вначале выводится фундамент и заливается пол. Затем создается каркас сооружения (стен и крыши). Только потом вся конструкция обивается и ей придается финальный облик. Рассмотрим каждый этап более подробно.

Фундамент и пол

Беседка представляет собой довольно легкую конструкцию, поэтому она может иметь столбчатый фундамент. Главное при возведении такой основы – все столбы сделать одинаковой высоты. Иначе постройку может перекосить.

Фундамент создается следующим образом:

  1. Вначале формируется нижняя обвязка. При ее создании обязательно следует сверяться с уровнем. Пузырек в инструменте должен размещаться по центру, между черточками.
  2. По углам будущей конструкции выкапываются ямки глубиной 60 см.
  3. На дно ям высыпается слой песка высотой 15 см. Он заливается водой и хорошо утрамбовывается.
  4. Далее в каждую яму засыпается щебень. Толщина этого слоя – 10 см. Щебень также трамбуется.
  5. В подготовленные ямы заливается бетонный раствор. Он готовится из 3 частей песка (мелкая фракция), 1 части цемента и 3 частей щебня.
Фундамент является первым, и основным, элементом беседки

Бетон в ямках должен застывать примерно двое суток.

Далее поверх него выводится кирпичная кладка. Ее высота – 6 кирпичей. Для гидроизоляции поверх столбов укладывается рубероид.

После создания фундамента выводится пол. Для его создания следует брать доски «сороковки», имеющие размеры 15x4x60 см. Перед использованием все доски дополнительно обрабатываются для защиты от влаги и насекомых.

Если первая доска забивается ровная, остальные уже не будут образовываться ненужных отверстий и щелей. Между досками все же следует оставить небольшой зазор в 1–2 мм. Через него сможет спокойно стекать накапливающаяся на полу вода.

Последняя доска редко когда помещается в оставшемся пространстве. Поэтому ее нужно аккуратно подрезать и «впихнуть» в последнюю щель. Можно последнее свободное пространство сбить из обрезанных досок. К ним поверх прибиваются брусья.

Каркас

Для выведения каркаса следует брать брусья с сечением 10×10 см. Из них выполняется нижняя обвязка каркаса. Для ее формирования на краях брусьев нужно вырезать выступы. С их помощью, а также гвоздями материалы соединяться в единую конструкцию.

После подготовки брусья укладываются поверх кирпичей. Далее к ним прикрепляются столбы, выступающие в роли опоры для стен. Затем монтируются вертикальные стойки. Они выводятся из брусьев с размерами 10×10 см. Они усилят конструкцию и послужат хорошей основой для стен и крыши.

Поверх установленных стоек снова монтируется обвязка. Ее цель – соединение каркаса стен при помощи уголков.

Стропила и крыша

Лучше всего сооружать крышу из досок 15×4, 10×3 и брусьев 10×10 см. Вначале выполняется диагональная связка. Для ее создания используются доски 15×4 см. Доски соединяться в полдерева.

Далее крестообразная конструкция монтируется в районе обвязки. Для упрощения монтажа на брусьях предварительно вырезаются пазы. Из-за того, что беседка будет большой, под каждый узел соединения досок в крыше ставится опора с размерами 10×10 см.

После этого берется восьмигранный брус, имеющий сечение 10×10 см. Его высота – 100 см. Именно такую высоту будет иметь сама крыша. Далее в опоре выполняется пропил под диагональные стропила. Они крепятся первыми.

Стропила делаются из досок с размерами 10×3 см. Они соединяются в полдерева. Поэтому предварительно под них выпиливаются пазы под нужным углом. Делаются они при помощи электролобзика. Но для точности нужно заранее нанести разметки в нужных местах.

Подготовленные стропила соединяются между собой и вставляются в пазы. Фиксируются они саморезами. Далее на крыше монтируется опора и стропила. Опора устанавливается в центре пересечения досок в диагональной связке. Углы конструкции фиксируются шурупами. Затем стропила закрепляются на обвязке.

Вторая пара стропил крепится внакладку. В результате формируется 4 ската крыша. Затем выполняется обрешетка каркаса и укладка кровельного материала.

Стены

Завершается строительство обрешеткой стен. Для этого по периметру беседки монтируются перекладины. Для их создания используются брусья с сечением 10×5 см. При создании из них с перекладин-перил снимается фаска в 1 см с двух верхних граней и зашкуривается наждачкой. Фиксируются они на высоте в 90 см. Затем из брусьев 4×7 см делаются подкосы. Они крепятся с двух сторон всех столбов. После пространство между перекладиной и полом обшивается досками. Допускается установка мелкой решетки или любого другого подходящего материала.

Верхняя часть стен может остаться открытой. Ее можно закрыть, установив пластиковые окна.

Наружную часть конструкции часто красят. Внутри доски покрываются лаком. На этом беседка готова.

Такая беседка, с одной стороны, проста в эксплуатации, а с другой стороны, оставляет большое пространство для вашей фантазии в декорировании внутреннего и внешнего убранства постройки.

besedka.guru

Беседка 4 на 4 своими руками: 5х4, видео-инструкция, фото

Где можно собраться дружеской компанией и отлично провести время как не в дачной беседке? Для этого потребуется постройка, размером 4*4 или даже 5*4 метра. О том, как ее можно создать самостоятельно, читайте ниже.

Беседка 4*4 метра – компактная конструкция

Проектирование

Первый и весьма важный этап – это проектирование. Необходимо определиться с тем, где разместится наша конструкция, и как она будет выглядеть.

Совет! Сделайте чертеж беседки 4 на 4. Его наличие упростит процесс дальнейшего строительства.

Если же у вас возникли трудности с созданием собственного проекта, то можно воспользоваться уже готовым вариантом. Покупать его не обязательно, просто выберите схему, расположенную на нашем сайте, например.

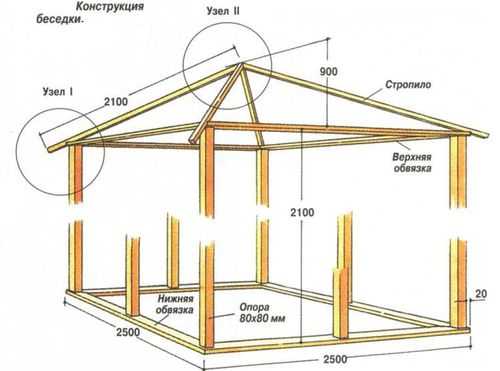

Пример чертежа

Процесс строительства

Подготовительные работы

Прежде чем приступить к строительству, нужно вначале подготовить площадку под него.  Для этого, первым делом, очищаем земельный участок от растительности и мусора. Затем снимаем плодородный слой почты – это примерно 10 см.

Следом производим разметку территории.

Для этого понадобятся:

  • измерительная рулетка;
  • деревянные колышки;
  • бечевка.

Необходимо точно вымерить размеры нашей будущей постройки и в ее углах забить колья. После этого между ними натянуть веревку.

Создание фундамента

Столбчатый фундамент – оптимальный вариант для легких конструкций

Поскольку беседка является легкой конструкцией, то для нее вполне будет достаточно столбчатого фундамента.

Инструкция по его созданию выглядит следующим образом:

  1. по углам будущей беседки, а также посередине каждой из ее сторон выкапываются ямы глубиной 60 см;
  2. на их дно насыпается 15 см песка. Его поливают водой и тщательно утрамбовывают;
  3. в каждое углубление засыпается слой щебня толщиной в 10 см, и трамбуется;
  4. подготавливается бетонный раствор, состоящий из 1 части цемента, 3 частей мелкого песка и 3 частей щебня. Полученную смесь заливают в ямы;
  5. через двое суток, когда бетон полностью застынет, сверху него создается кладка из шести кирпичей;
  6. в целях гидроизоляции, поверх столбов для беседки кладется рубероид.

Возведение стен, крыши и пола

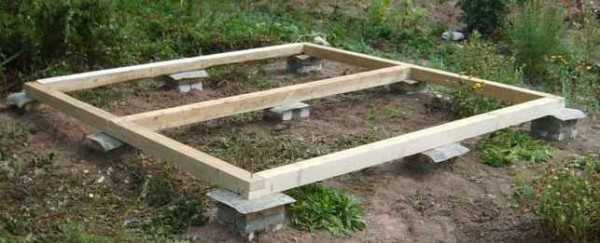

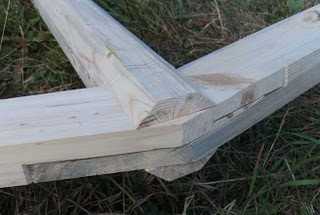

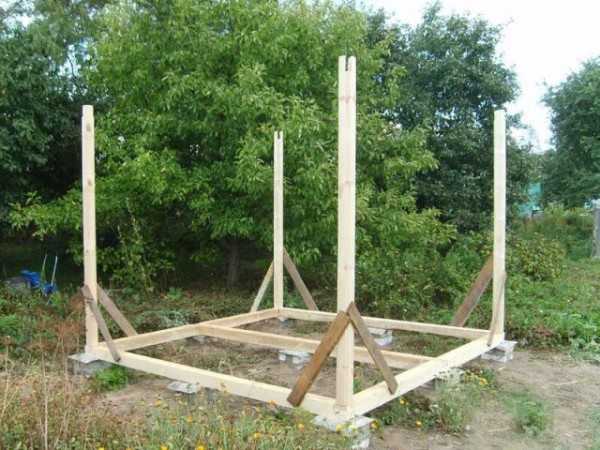

Из бруса сечением 100*100 мм делаем нижнюю обвязку. Для этого на краях брусьев вырезаем выступы, которые понадобятся для соединения деталей друг с другом. Затем укладываем заготовки поверх кирпичных столбов для беседки и скрепляем их.

Нижняя обвязка

Совет! Для того чтобы беседка 5 на 4 или 4 на 4 дольше прослужила, ее деревянные детали перед установкой следует обработать защитным составом. Это может быть как традиционная олифа, так и современная биозащита.

Затем устанавливаем и закрепляем вертикальные стойки из бруса 100*100 мм. Они будут являться основой для стен и крыши нашего строения. Поверх них, тоже из брусьев, создаем обвязку.

Статьи по теме:

Ставим вертикальные стойки

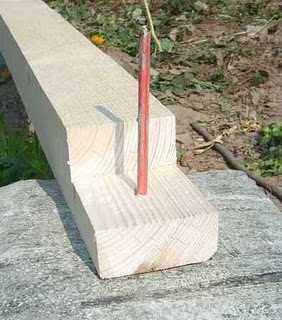

Из бруса 100*50 мм делаем перила. Для этого снимаем с двух верхних граней фаску в 1 см и  зашкуриваем заготовки наждачной бумагой. После этого закрепляем их на высоте 90 см. Далее, из бруса 40*70 мм изготавливаем подкосы и устанавливаем их с двух сторон от каждого столба.

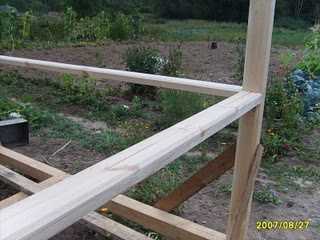

На фото – перила и подкосы

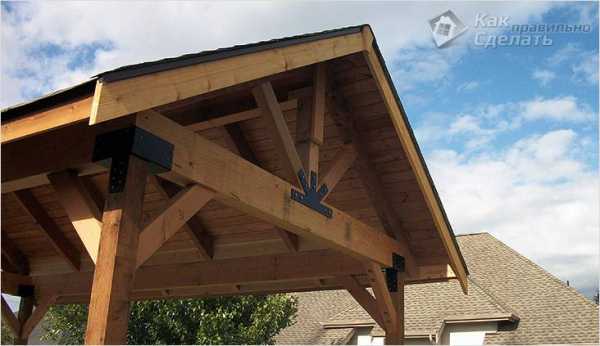

Теперь приступаем к созданию крыши. Она может быть двускатной или четырехскатной. В первом случае, для ее создания используются 4 стропила.

Они устанавливаются в виде буквы «А». Для их соединения используется горизонтальная поперечина, а также рейки. Крепятся стропила и к обвязочному брусу.

Если же беседка 5х4 должна иметь четырехскатную крышу, то для ее создания потребуется 8 стропил. Четыре из них устанавливаются от каждого угла строения и еще четыре – от середины каждой из сторон.

Крепим стропила четырехскатной крыши

Основой для покрытия крыши будет являться фанера. К стропилам она прикрепляется при помощи оцинкованных саморезов. По мере крепления этих листов, горизонтальные рейки, временно скрепляющие стропила, нужно убирать.

В качестве финишного покрытия крыши стоит применить гибкую черепицу. А ее обрезками можно закрыть имеющиеся угловые стыки между скатами. Следом устанавливаем отводы для дождевой воды.

Теперь остается лишь сделать пол. Создадим его с помощью обрезных досок 100*30 мм, которые нужно прибить поверх брусьев.

Если есть возможность, то лучше для этой цели  использовать специальную террасную доску. Она является более долговечным материалом.

Отделка беседки

Для внешней отделки вполне подойдет деревянная доска или вагонка. Изнутри беседка 4х4 своими руками созданная, может быть отделана этими же материалами. В случае с закрытой конструкцией возможно использование штукатурки или гипсокартона, поверх которого затем наносится слой водоэмульсионной краски.

Отделка с использованием досок

Также обратите внимание на следующие рекомендации:

  • в качестве финишного напольного покрытия может быть использован линолеум. Но, в качестве основания для него, должны использоваться плиты ДСП. Их надо пропитать олифой и тщательно высушить;
  • потолок следует обшить вагонкой или рейкой. В целях экономии можно вместо них воспользоваться ПВХ-панелями, ведь цена такого материала более низкая;
  • если вы хотите провести внутрь электропроводку, то об ее монтаже нужно подумать еще до начала отделочных работ. При этом позаботьтесь о пожарной безопасности. Для этого при прокладке электрического кабеля поместите его в специальный гофрированный шланг.

Вывод

Для отдыха на свежем воздухе в компании друзей потребуется беседка размером не менее 4*4 метра. Возведение такой конструкции особой сложности не представляет и вполне может быть выполнено самостоятельно.

Подготовив чертеж будущей конструкции, можно приступать к его реализации. Начинаем с подготовки участка под строительство. Затем возводим фундамент. В качестве основания под постройку вполне сгодится столбчатое основание.

Несущие элементы беседки следует выполнить из бруса, а в качестве отделки использовать вагонку или доски. Разобраться в подробностях данного процесса вам поможет видео в этой статье. Легкого строительства!

svoyabesedka.ru

Проект беседки 4 на 4, цена 88000 рублей

Садовые домики » Беседки » Проекты беседок » Беседка 4 на 4 м (Б-27)





Профилированная доска 135х45 мм 88.000р.
Мини-брус 135х60 мм 104.000р.
Клееный брус 135х80 мм 128.000р.



Бесплатная сборка на участке!



Беседка 4 на 4 м по проекту Б-27 изготавливается из профилированной доски 135х45мм, мини-бруса 135х60 мм, клееного бруса 135х80 мм.



Стандартная комплектация (что входит в стоимость)

Стены и перегородки

На Ваш выбор:
- проф.доска 135х45 мм;

- мини брус 135х60 мм;

- клееный брус 135х80 мм.

Фундамент

Блочный 30х20х20 см.

Кровля

Покрытие на крышу "Шинглас".
Цвет на Ваш выбор:

зеленый, бордовый, коричневый.

Обвязка

Брус 150х100мм.

Сборка на участке

Включена в стоимость!

Полы

шпунтованная доска;
сечение 35 мм



Дополнительные услуги

Ступени деревянные (1м).

+ 2.000р.

Дополнительный ряд блоков.

Размеры: 30х20х20 см (16 шт).

+ 3.200р.

Фундамент: плита
армированная (16 шт)
.

Размеры: 400х400х50 мм.

+ 4.800р.

Свайный фундамент.

Кол-во свай: 9 шт.

Диаметр: 89х2000 мм

+ 36.000р.

Обработка лаг и полов.

Огнебиозащита "Сенеж".

+ 5.100р.

Шпалера:

+ 16.000р.

Большая беседка для большой компании. Площадь - 16 м2. Она больше похожа на летнюю веранду, где можно отдыхать, проводить праздники и теплые солнечные дни. Обратите внимание на то, что в стоимость включено все - от фундамента до мягкой кровли Шинглас.



Размеры на плане указаны Наружные.

www.domikibesedki.ru

Деревянные беседки 3*4 м

Проект беседки 3*4 – возможно самый популярный вариант для дачи. Чертеж его найти очень просто, реализовать из дерева несложно, готовую конструкцию из металла, например, можно приобрести в магазине. При этом на такой площади с удобством размещаются 6 человек и остается место для разных функциональных приспособлений.

Проект беседки 3*4

Материалы для строительства

3*4 – достаточная площадь для экспериментов. Даже своими руками беседку по чертежу можно сделать из самых разных материалов.

  • Дерево – конечно же, является фаворитом. Деревянные резные павильоны, бревенчатые «избушки», строгие чайные домики из дерева, не говоря уж о самых простых конструкциях для дачи – такие проекты наиболее популярны. Материал обладает малым весом, очень легко обрабатывается, имеет доступную стоимость и эстетически очень привлекателен. Форма и размеры садовой беседки могут быть самыми разными, тип – открытая, закрытая постройка, тоже реализуется любой.

Деревянная беседка

Чаще всего для сооружения на даче используется брус – строганный или профилированный. Первый вариант имеет четкую геометрическую форму, значительно облегчающую укладку. Профилированный брус чаще применяют для закрытых и полуоткрытых павильонов, так как его особенность – наличие пазов и выступов, позволяет получить стены очень высокой прочности и заметно улучшить теплоизоляционные их качества.

Беседка 3 на 4

Однако и для открытых конструкций брус подходит по тем же причинам: легкая укладка и малый вес.

  • Металл – подходит для легких летних вариантов. Стальной каркас может быть разборным, что позволяет установить павильон летом и спрятать на зиму. В качестве отделочного материала используется поликарбонат, обычная ткань, полиэтилен, антимоскитная сетка. Для зимних домиков 3*4 м такой вариант не подходит.
  • Камень или кирпич – чаще всего материал используют при сооружении полузакрытых или закрытых павильонов. Сооружение такое требует куда более тяжелого фундамента, так что обычно является более функциональным, чем обычная садовая беседка. Здесь устанавливают мангал, сооружают печь с камином, проводят отопление, если предполагается пользоваться постройкой зимой и так далее.

Количество материала зависит не только от площади, но и от стиля строения, высоты и формы. На фото – беседка 3*4 для дачи.

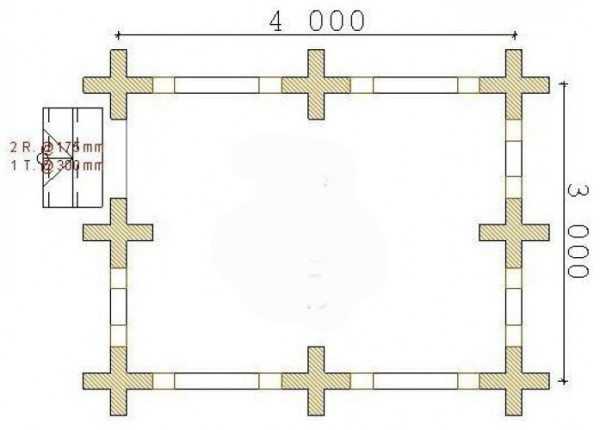

Чертеж беседки

Типы сооружений

12 кв. м – довольно большая площадь. По сути, это вполне просторная комната, могущая взять на себя роль своеобразной гостиной и каким-то образом комбинироваться с летней кухней. Однако такую же площадь может занимать и обычная площадка под тентом, предназначенная для летних посиделок большой компанией.

Беседка из дерева

В общем, все проекты разделяют на несколько видов:

  • открытые – не предполагают остекления, устроены максимально просто, чаще всего с односкатной крышей. В некоторых моделях даже перила отсутствуют, например, шатровая конструкция на металлическом каркасе. Такая постройка сооружается по собственному или готовому чертежу. Как правило, фундамент требуется самый легкий;
  • полуоткрытые – одна стена такого сооружения полностью отсутствует, остальные включают оконные проемы. Можно найти варианты, как с остеклением, так и без него. Такие беседки часто оборудуются мангалами;
  • закрытые – обычно утепленные, здесь наличествуют и застекленные окна и двери. Если беседка 3*4 м своими руками будет использоваться и зимой, сюда проводят электричество и обеспечивают отопление. Окна устанавливают металлопластиковые, а стены утепляют. Закрытые павильоны обычно менее нарядны, чем открытые, но зато могут иметь более сложную конфигурацию и обустраиваются надежнее;
  • комбинированные – часть постройки является закрытой, а часть – открытой, представляя собой подобие веранды.

Особенности конструкции

Стилевое разнообразие деревянных беседок 3*4 позволяет подобрать оптимальный проект для любого сада или жилого здания.

  • Экостиль – предполагает использование самого «природного» материала: неотесанных бревен, веток, пней и прочего. Такая работа довольно сложна, результат весьма эффектен, хотя и подходит только для садов в естественном или английском стиле.

  • Русский – постройка имитирует бревенчатую в той или иной степени. Чертеж беседки 3*4 в русском стиле самый простой – это всегда четырехугольное сооружении с двух- или четырехскатной крышей. Однако постройка может быть очень декоративной за счет резьбы и удачного сочетания со стеклом.

  • Канадский – современный стиль, предполагающий использование и дерева, и стекла, и камня. Сооружение имеет правильную геометрическую форму, односкатную или плоскую крышу и интересное взаимное расположение стеклянных и деревянных элементов. На фото – односкатная беседка 3*4 в канадском стиле.
  • Односкатную кровлю имеет и сооружение в стиле хай-тек. В постройке используется только брус и стекло. Форма сооружения может быть и более сложной: так, для садовых построек часто используют поликарбонатный лист, что позволяет придать павильону весьма необычную конфигурацию – шарообразную, сферическую, цилиндрическую.

Смотрите также:

stroibesedki.ru

Беседка своими руками из дерева (+схемы, фото)

Практически для каждого человека дача — это второй дом или любимое место отдыха. Уход за садом и огородом, а также выполнение строительных работ в доме — трудоемкие процессы, требующие вложения финансов и физического труда. Беседка является не только красивым дополнением к участку, но и служит прекрасным местом для отдыха. При выборе материалов для строительства беседки большинство отдает предпочтение дереву. Самостоятельное изготовление беседки позволит существенно сэкономить денежные средства.

Преимущества и недостатки

Основные преимущества деревянных беседок:

  1. Красота. Бесспорно, творческие способности простых людей иногда приятно удивляют.
  2. Экологичность. Древесина не содержит вредных веществ.
  3. Адекватная цена. Древесину можно легко приобрести в строительных магазинах по приемлемой цене.
  4. Простота в использовании. Древесина достаточно удобна в работе и не требует особых профессиональных навыков.
  5. При высоких температурах, особенно летом, беседки из дерева не нагреваются.

К недостаткам можно отнести:

  • Недолговечность. Дерево может подвергаться гниению и вероятность от повреждения жуками-древоточцами велика. Для продления срока эксплуатации нужно по окончании дачного сезона удалять опавшие листья с пола, чтобы избежать гниения. Также необходима обработка поверхностей из дерева специальными антисептическими составами, делается это сразу по завершении строительства, но перед покраской/лакировкой деревянных конструкций. Появившиеся со временем трещины нужно зашпаклевать. В зимний период для сохранности беседки, крыша должна быть укрыта стрейч-пленкой и все лишние предметы желательно перенести в закрытое помещение.
  • Высокая возгораемость. Из-за высокого риска пожара небезопасно устанавливать мангалы и жаровни в беседке. Вероятность возникновения пожара уменьшается при обработке древесины особыми составами, которые минимизируют риски подобного бедствия.

Выбор места

На подготовительном этапе необходимо выбрать место, размер и тип сооружения, стиль постройки и стройматериалы. Выбор размера беседки зависит от основной цели сооружения конструкции. Для семейных или дружеских посиделок необходима большая беседка, для личных нужд хватит и маленькой.

Выбор места является ответственным процессом. От этого фактора зависит долговечность конструкции. Если сооружение построить в низине, то из-за частых осадков оно может сгнить. Также важен фактор защиты от ветра. Бесконечные сквозняки вряд ли доставят удовольствие от посиделок в беседке. С точки зрения ландшафтного дизайна, вид из предполагаемой беседки должен быть хорошим. Идеальным вариантом считается постройка конструкции в глубине сада.

Для полной гармонии необходимо, чтобы беседка была выдержана в стиле построения дома, иначе подобный диссонанс будет сильно выделяться на участке.

Разновидности

Беседки можно классифицировать по таким критериям:

  • по типу конструкции;
  • по форме.

Распространенными формами являются: прямоугольные, шестиугольные и круглые.

По типу беседки можно разделить на открытые, полузакрытые и закрытые. Закрытые навесы универсальны для эксплуатации в любую пору года. Полузакрытые беседки напоминают маленький дом.

Выбор стиля

Важным нюансом является учет стиля постройки в соответствии с ландшафтным дизайном. К наиболее распространенными стилям беседок можно отнести классический, викторианский, деревенский, восточный и собственный.

Для классического стиля постройки характерно четкие линии. В основе конструкции превалируют шестиугольные и четырехугольные основания.

Викторианскому стилю присущи декоративные и обычные растения, поэтому при постройке с учетом этого нюанса основа беседки строится вместе со специальной решеткой.

Восточный стиль отличается от других формой крыши и неординарными орнаментами.

Особенности деревянных беседок

Чертежи и схемы

Определившись со стилем и видом предполагаемой беседки, необходимо составить чертежи. Благодаря им, вы сможете понять, как сделать необходимую постройку. Правильно составленный проект поможет сэкономить время при постройке сооружения, рассчитать точное количество необходимых стройматериалов, учесть все нюансы до начала стройки с целью получения качественной и долговечной конструкции.

Схема проекта должна включать в себя вид предполагаемой конструкции со всех сторон с указанием размеров.

Подготовка материалов/инструментов

В соответствии с планируемым проектом деревянной конструкции процесс строительства предполагает наличие таких материалов:

  • деревянные бруски;
  • сваи;
  • доски;
  • цемент;
  • щебень;
  • песок;
  • гвозди или саморезы;
  • уголки из металла;
  • материалы для перекрытия крыши;
  • арматура;
  • кирпич;
  • рубероид.

Набор инструментов

Ель, береза, сосна, лиственница или кедр — самые распространенные виды древесины, используемые для постройки таких конструкций. Перед началом работы древесину нужно просушить обработать специальными средствами, которые защитят постройку от паразитов и гниения.

Необходимыми инструментами являются:

  • молоток;
  • стамеска;
  • дрель/шуруповерт;
  • гаечные ключи;
  • электрический рубанок;
  • дисковая пила.

Этапы работ

После подготовительного этапа следует процесс выполнения строительных работ, который включает в себя последовательное выполнение шагов:

  1. Расчистка и выравнивание строительной площадки. На этом этапе нужно очистить территорию от мусора, срубить деревья и кусты при надобности, выровнять участок.
  2. Выбор фундамента. Правильно заложенный фундамент — основа успеха и долговечности постройки. Существуют такие варианты основания – ленточный, плитный и столбчатый. Самый простой и не требующих больших финансовых вложений — столбчатый. Для этого необходимо отметить территорию будущей беседки деревянными столбиками и натянутыми между ними веревками. Затем у выделенной площади снять верхний земельный слой глубиной не менее, чем 0,5 м. После этого последовательно слоями укладывать песок (10 см), щебень (10 см), бетонный раствор (30 см). Такой раствор изготавливают из песка, щебня и цемента. Далее на бетонный слой уложить слой из рубероида. Потом нужно сделать столбики из кирпича в три или четыре ряда с целью создания пространства между землей и беседкой во избежание гниения древесины. На заключительном этапе создания фундамента нужно повторно положить слой рубероида.
  3. Монтаж пола. Для выполнения этой задачи необходимо выбрать вариант установки пола: на основании сооружения либо с учетом упора в пол стен. Второй вариант достаточно прост. Для обустройства пола используют деревянные брусья, обработанные слоями медного купороса во избежание их гниения и поедания насекомыми.
  4. Построение каркаса и крыши. При выполнении такой работы важно акцентировать внимание на несущие балки, потому что они отвечают за устойчивость беседки. При сборке каркаса применяют деревянные доски и брусья. Несущие опоры монтируются из деревянных брусков. Основу каркаса составляют специальные брусья, которые кладут на бетонные блоки. К основе конструкции прикрепляются лаги пола и вертикальные стойки. К каркасу – вертикальные столбы, используя металлические уголки и саморезы. Для вертикального расположения основы необходимо использовать специальные подпорки. При постройке каркаса используют так называемые верхние обвязки (специальные горизонтальные брусья). Самым простым способом при постройке крыши является использование деревянных лаг, создающих геометрические очертания для постройки.
  5. Обшивка стен. На этом строительном этапе важен выбор материала: листовой металл, доски, шифер и другие. Основным недостатком при выборе листового материала является отсутствие шумоизоляции, особенно это проявляется при дождливой погоде. Самым простым вариантом является использование обшивки стен с помощью деревянных досок. В зависимости от стиля и проекта планируемой конструкции можно сделать сплошные или решетчатые стены.
  6. Благоустройство беседки. Заключительным этапом является заполнение и создание необходимого интерьера полученного сооружения.

Выбор мебели и наличие электричества уже зависят от желания и фантазии хозяина.

Видео

Фото: оригинальные беседки

Беседка из сруба

Необычная форма

Прямоугольная

В восточном стиле

Основание

Крыша из соломы

Необычная конструкция беседки

Беседка с мангалом

Изготовление каркаса

Простая конструкция

Традиционная русская беседка

Многоугольная форма

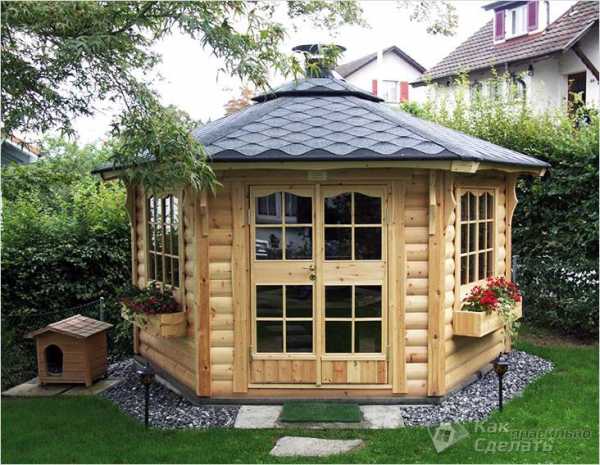

Вариант закрытой беседки

Схемы

Схемы помогут вам сконструировать собственную беседку из дерева:

Чертеж беседки-гриль

Форма 3 на 3

Чертеж беседки в восточном стиле

С четырехскатной крышей

Прямоугольный вариант с односкатной крышей

Шестигранная беседка

Стандартный дачный вариант

С мангалом

Многослойная кровля

Схема узлов

Соединение узлов крыши

kakpravilnosdelat.ru

проект, видео-инструкция по монтажу своими руками, фото

Наиболее дешёвый и экономичный способ обустроить свой собственный участок земли – это построить на его территории красивую и удобную беседку своими руками. Какой же выбрать размер так, чтобы можно было разместиться небольшой компанией и при этом не сильно потратиться?

12 квадратных метров будет оптимальной площадью для задуманной постройки. Установку такой конструкции мы и рассмотрим в данной статье.

Беседка 3х4 из бруса

Подготовка

Проект беседки 3х4 в первую очередь нуждается в схеме. Её можно начертить самому, благо не многоэтажный особняк, или воспользоваться готовой планировкой.

Совет: если у вас сложности с начертательной геометрией обратитесь за помощью к специалисту или займитесь поисками подходящего вам проекта, которых предостаточно на нашем сайте, вы наверняка найдёте подходящий для ваших нужд.

План постройки

Имея схему-чертёж на руках можно приступать к расчёту материалов.

Статьи по теме:

Материалы

У вас количество тех или иных изделий может и, скорее всего, будет отличаться согласно вашим желаниям и финансовым возможностям. Здесь же мы разберём примерный проект.

Итак, нам понадобятся:

Деревянный брус

  • Брусья с сечением 10 см на 10 см трёхметровой длины – 3 шт.
  • Брусья с сечением 10 см на 10 см четырёхметровой длины – 3 шт.
  • Брусья с сечением 10 см на 10 см длиной 2,3 м – 4 шт.
  • Брусья с сечением 10 см на 10 см метровой длины – 5 шт.
  • Брусья с сечением 5 см на 10 см двухметровой длины – 8 шт.
  • Брусья с сечением 5 см на 10 см трёхметровой длины – 7 шт.
  • Брусья с сечением 5 см на 10 см метровой длины – 2 шт.
  • Брусья с сечением 5 см на 10 см длиной 4,3 м – 2 шт.

Фото вагонки из граба светлых тонов

  • Вагонка – не менее чем 22 кв. м.
  • Шпунтованная доска – 12 кв. м.
  • Дюймовые доски для кровельных работ.
  • Рейки с сечением 2 см на 3 см.
  • Битумная черепица для покрытия крыши.
  • Мешок цемента марки М 400.
  • Кирпичи для свай.
  • Саморезы.

Вот примерный состав всего необходимого, корректируйте согласно вашим задумкам. Тем более что для стен, фундамента и крыши вы можете выбрать вообще другие материалы в целях экономии, цена которых будет ниже.

Инструменты

Для того чтобы всё выше перечисленное собрать в единое целое нам понадобятся:

  • Циркулярная пила для распила древесины под нужные размеры.

Дисковая пила

Совет: если вы используете такие же строительные материалы, как и приведены в примере, то для компактности можно использовать электрический лобзик. Предел глубины его пропила обычно как раз 11 см, более толстые изделия он уже не потянет.

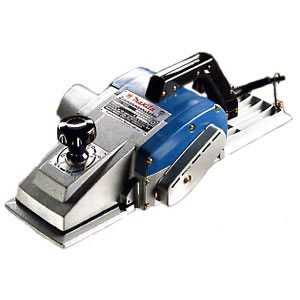

  • Электрический рубанок для обработки поверхностей.

Электрорубанок

  • Шуруповёрт.
  • Карандаш, рулетка и линейка для разметки.

Монтаж

Беседка 4х3 начинается с основания.

Фундамент

Свайный фундамент

Для нашей конструкции вполне подойдёт экономное столбчатое основание.

Инструкция по укладке:

  • Наносим разметку для двенадцати свай с шагом в один метр ровным прямоугольником.
  • Копаем полуметровые ямы.
  • Засыпаем подушку из гравия толщиной в двадцать сантиметров.
  • Заливаем тонкий слой бетона.
  • Сверху выводим колонны толщиной в два кирпича и высотой также на два кирпича над уровнем грунта.

Совет: в целях экономии вполне подойдут для создания свай кирпичи, бывшие в употреблении. Всё равно большая их часть будет не видна взору под землёй, а оставшейся будет не сложно привести в  эстетичный вид с помощью шпаклёвки.

  • Зазоры между землёй и столбами заливаем цементным раствором.

Каркас

Деревянный каркас садовой беседки

  • На получившиеся столбы для беседки стелем слой рубероида для создания гидроизоляции.
  • Берём балки 100 на 100 мм по три и четыре метра длиной и соединяем их «в лапу» между собой, образуя прямоугольник нижнего венца.

Соединение «в лапу»

  • Древесные изделия длиной 2,3 м устанавливаем в качестве опорных столбов по углам конструкции, предварительно сделав вверху пропил для фиксации диагональной связки.

Пропил на угловых столбах

  • Сверху монтируем диагональную связку и по периметру обносим верхним венцом.

Верх деревянного каркаса

  • Из балок 100 на 50 мм, тщательно обстругав, делаем перила на высоте одного метра.

Гладкие перила из древесины

Крыша

Кровельная четырёхскатная конструкция

  • Брус 100 на 100 мм и длиной 0,8 м устанавливаем посередине крестовины связки.
  • Сверху на нём делаем прорези под стропильные балки и устанавливаем их.

Соединение стропил с центральным столбом

Обшивка

Готовый каркас здания, включая и крышу, обшиваем. Первым идёт пол, на который укладываем шпунтованную доску, затем монтируем битумную черепицу на поверхность крыши и обшиваем вагонкой расстояние от пола до перил.

Получившаяся беседка

Совет: начиная от фундамента и заканчивая кровельными работами, все горизонтали замеряйте ватерпасам. Иначе отделка получится с щелями, неровностями и плохими креплениями.

Итог

Наиболее оптимальная беседка на собственном участке имеет 3 метра в ширину и четыре в длину. Её постройка — хоть и требует некоторых столярных навыков и внимательности — вполне выполнима самостоятельно, без помощи специалистов.

При ограниченном бюджете можно сэкономить на материале, тогда и работы будут проще. Наиболее экономична и легка в монтаже, например, беседка шатер 3х4, хотя такая конструкция сезонна.

Самый дешёвый вариант реализации беседки площадью 12 кв. м

Видео в этой статье предоставит вам дополнительную информацию. Удачных монтажных работ!

svoyabesedka.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
