Проект беседки 4х4 чертежи: поэтапная инструкция с фото и видео

Содержание

поэтапная инструкция с фото и видео

Беседка 4 на 4 — интересная идея для дачного участка. Квадратная форма позволяет сделать процесс возведения своими силами проще, а размеры 4 на 4 метра позволят уместить приличное количество человек внутри.

Возможный вариант с размерами 4 на 4 метра

По сравнению с беседкой 3 на 3, данный вариант выглядит куда более масштабным и вместительным.

В данной публикации будут рассмотрены базовые основы строительства, а также показаны фотографии различных вариантов на дачу.

Согласитесь, прежде чем приступать к строительству, необходимо изучить чужой опыт. Поэтому мы предлагаем вам ответить на следующие вопросы.

  • В каком дизайне строить подобное сооружение?
  • Беседки в каком стиле сейчас популярны?
  • Какие вообще варианты строительства имеются?

С зоной барбекю

Подробно изучив многообразие подобных построек, вы сможете принять решение о выборе того или иного варианта.

А уж с процессом возведения конструкции разберемся. Было бы желание и силы строить.

Содержание

  • 1 Идеи для строительства на даче
  • 2 Подготовка к стройке
    • 2.1 Выбор места
    • 2.2 Чертежи с размерами
    • 2.3 Проекты беседок 4 на 4
  • 3 Возведение своими силами
    • 3.1 Фундамент, нижняя обвязка
    • 3.2 Пол
    • 3.3 Каркасные столбы
    • 3.4 Стропильная система и крыша
    • 3.5 Возведение стен и обшивка блокхаусом
  • 4 Видео

Идеи для строительства на даче

В первую очередь хотелось бы рассмотреть фотографии возможных беседок для строительства. На основе предложенных фото вы можете определиться с тем форматом сооружения, которое вас устроит.

  • Вам интересен самый экономный и бюджетный вариант или хочется чего-нибудь дороже и качественнее?
  • Хотели бы внести элементы декоративной обрешетки или резьбы по дереву?
  • Открытая или закрытая конструкция вас больше привлекает?

Я постарался собрать наиболее простые и красивые, но в то же время не «сельские» и «избитые» беседки, которые наиболее актуальны среди дачников в данное время.

Определившись непосредственно со строительным материалом, типом, формой и дизайном конструкции, можно уже переходить к более активным действиям — строительству.

Подготовка к стройке

Прежде чем взять в руки доски, саморезы и шуруповёрт, необходимо четко понимать, что и где вы собрались возводить. Для этого нам понадобится выбрать место, рассчитать размеры, нарисовать чертеж и подготовить полноценный проект беседки.

Выбор места

В зависимости от площади участка и ландшафта, необходимо выбрать участок, где будет возводиться будущая постройка. В идеале это ровная площадка с адекватным плотным грунтом, без пеньков и корней деревьев.

Чертежи с размерами

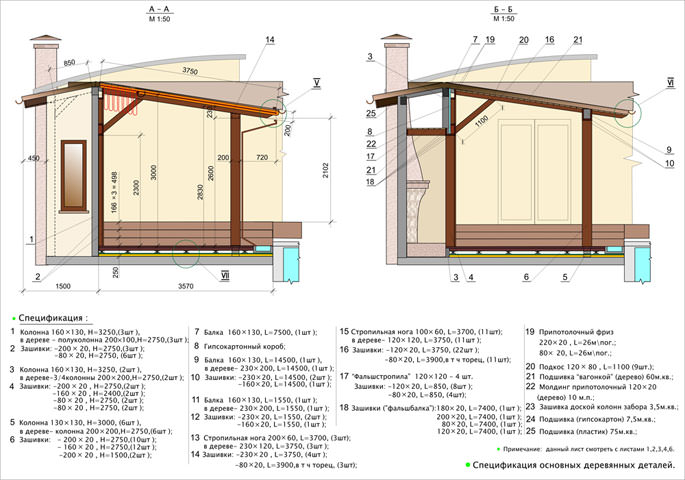

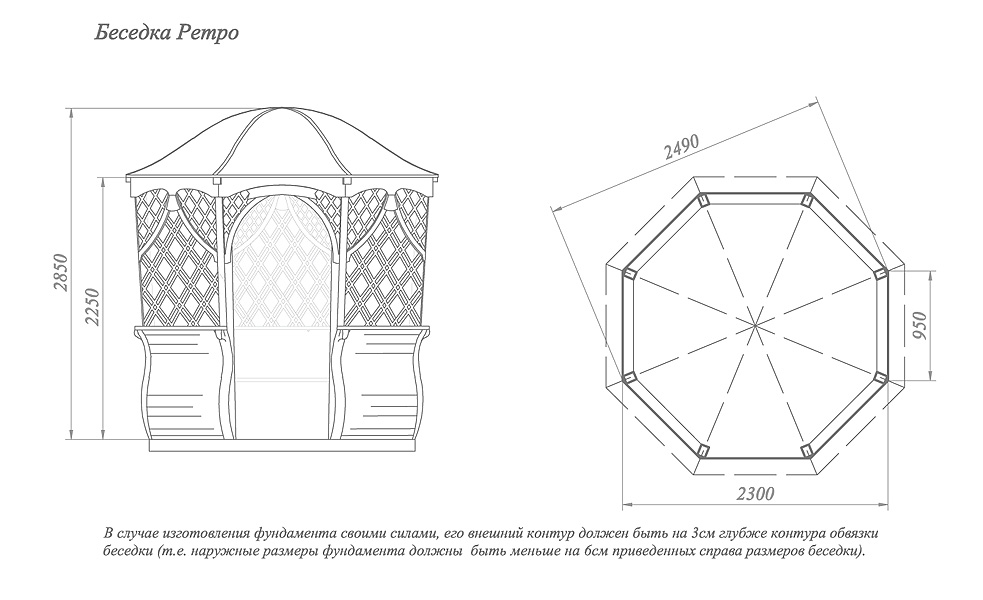

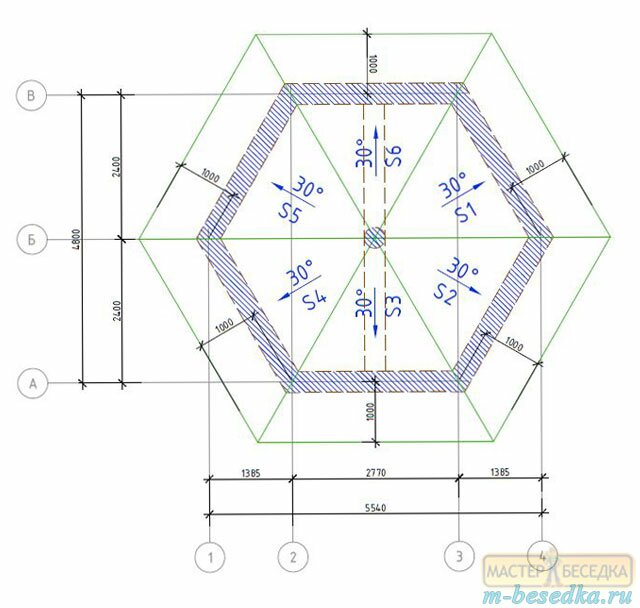

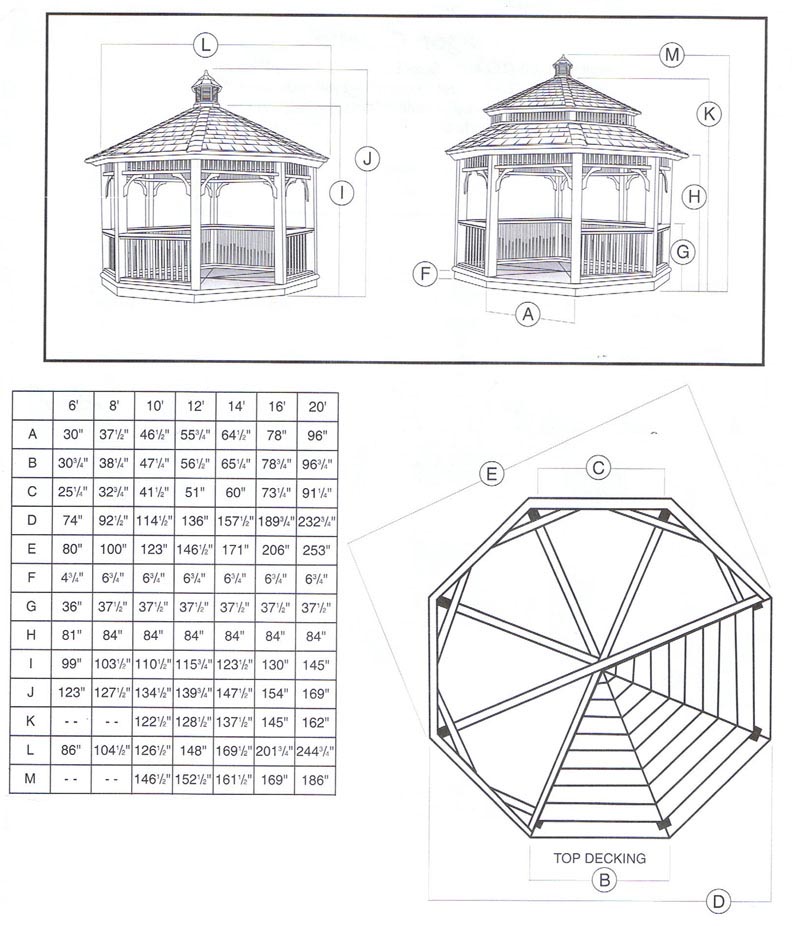

Для наглядности и расчёта строительных материалов, необходимо расчертить конструкцию беседки на бумаге. Это позволит вам высчитать необходимые размеры материалов и прикинуть их стоимость, если у вас нет подручных для стройки бревён, бруса или досок.

Проект беседки 4 на 4 метра

Проекты беседок 4 на 4

Последним этапом будет подготовка проекта — наглядно представленной постройки на вашем участке.

Сюда можно внести какие-либо элементы ландшафтного и интерьерного дизайна — например, украшение выложенной дорожкой вьющимися растениями или другими элементами декора. Примеры проектов представлены ниже.

Проект номер 1

Проект номер 2

Проект номер 3

Возведение своими силами

Далее будут рассмотрены основные этапы строительства, с которыми вы столкнетесь при возведении деревянной беседки. Представленная ниже инструкция содержит фото и видео, благодаря которым процесс будет выглядеть понятнее и объективнее.

Готовая беседка 4 на 4

Конечный результат вы можете увидеть по представленной фотографии. Обшивка блокхаусом будет показана далее в инструкции, а вариант кровли не указан. Поэтому вы сами можете выбрать тот материал, который вас устроит. Характеристики строения представлены ниже:

  • Фундамент: столбчатый;
  • Каркас: брус 150 на 150 мм;
  • Пол: доска 150 на 40 мм;
  • Крыша: четырёхскатная;
  • Обшивка: блокхаус;
  • Кровля: профнастил/гибкая черепица/ондулин и т. п.

Фундамент, нижняя обвязка

Для изготовления фундамента необходимо будет подготовить 9 ямок глубиной около 60 см. Изготовив опалубку, необходимо будет залить раствором ямы и сделать столбики, возвышающиеся над землей на высоту 20-30 см.

Основная задача сделать все столбы одинаковой высоты по уровню, что беседка стояла ровно и не косилась куда-либо в сторону. Установив доски для нижней обвязки, сверьтесь с уровнем, чтобы пузырек-индикатор стоял максимально ровно между рисками.

Пол

Для пола используется доска «сороковка» с размерами 150 на 40 на 6000 мм. Ровно забив прибив первую доску, остальные пойдут без косых щелей и ненужных отверстий. Зазор 1-2 мм необходимо оставить, чтобы вода могла спокойно стекать с пола, но больше не нужно. Отнеситесь серьезно к первой доске, так как это самое главное.

Возможно, в конце останется небольшая щель, в которую целая доска не поместится. Её необходимо будет обрезать и «впихнуть» в последнюю щель.

Готовый деревянный пол


Каркасные столбы

Основа стен будущего сооружения состоит из бруса 150 на 150 мм. Так как центральный вход выполнен не совсем стандартно, то столбы необходимо расставить с точностью так, как указано на картинке ниже.

Установка столбов

Для создания каркаса понадобится не 6 классических столбов (4 по углам и 2 для двери), а всего лишь 5. Последние два будут основой для входа, то есть парадная сторона будет угловая. Интересное архитектурное решение, которое нечасто встречается в подобных беседках.

Стропильная система и крыша

Для крыши используется стандартная стропильная система четырёхскатной крыши. Уже несколько раз данный вопрос рассматривался в различных публикациях, поэтому дублировать его смысла нет. Подробно про четырёхскатную крышу можно почитать здесь:

  • Строительство классической крыши.
  • Нестндартный подход.

Возведение стен и обшивка блокхаусом

Так как конструкция открытая, то некоторые участки беседки полностью контактируют с окружающей средой. Довольно серьезно закрыта только задняя часть, в данном случае дальний угол постройки.

Для эстетики с наружной стороны стены дополняют блокхаусом — красивым строительным материалом для отделки.

Видео

Видеозапись строительства беседки 4 на 4 была представлена на Youtube пользователем с ником Roman Aliyev. Предположу, что первоисточником данный канал не является, так как количество просмотров крайне низкое, да и добавлено оно всего лишь полгода назад, что вызывает сомнения.

Тем не менее, поэтапный процесс строительства показан прекрасно, поэтому можете смело воспользоваться данной видеозаписью для дальнейших действий.

как построить своими руками, чертежи деревянных беседок

Беседки деревянные пользуются большим успехом у любителей отдыха на свежем воздухе, поэтому нужно изучить детальные вопросы, связанные со строительством подобных сооружений. За основу можно взять деревянную беседку, изготовленную из бруса, с шатровой крышей.

Квадратная беседка с шатровой крышей, покрытая гибкой черепицей

Фундамент

Фундамент — основа любого возводимого сооружения. При строительстве беседок чаще всего используются фундаменты следующих типов:

  • Ленточный.
  • Свайный.
  • Плита.

Совет. Конструкция беседки из дерева, как правило, не обладает большим весом и не оказывает большого давления на грунт по сравнению с другими беседками, к примеру, изготовленными из камня, кирпича или литейного чугуна. Поэтому рационально будет использование свайного фундамента.

Разметка фундамента

Для натягивания разметочного шнура необходимо будет изготовить несложные опоры, к которым он будет крепиться.

Опора собирается из трех реек, скрепленных шурупами, концы стоек заостряют

Примечание. Разметку производят по осям, опоры устанавливаются за внешними границами расположения беседки и остаются до завершения работ по установке вертикальных стоек.

Для разметки потребуются:

  • 100 метров шпагата.
  • Шестнадцать опор.
  • Рулетка.
  • Молоток.
  • Отвес.

Построение прямого угла без угольника и транспортира с помощью шпагата и рулетки

После разметки проверяют правильность построения квадрата промером диагонали. Если имеется одинаковое значение, значит, все углы соответствуют 90 градусам, если существуют различия, то это указывает на допущенную ошибку.

Разметка границ ямы для свайного фундамента

Совет. Глубина ямы должна быть не менее 80 см, толщина подстилочного слоя из песка или гравия обычно составляет 15-20 см.

Устройство фундамента

Достаточно быстро и удобно в качестве несъемной опалубки использовать цементно-асбестовые трубы диаметром 200-300 мм. Трубу устанавливают в яму и заполняют яму бетоном, проверяют вертикальность и горизонтальную отметку нивелиром или ватерпасом.

Пока бетон свежий, легко можно провести коррекцию. На следующий день производят бетонирование внутри трубы, не опасаясь, что она может отклониться.

После бетонирования устанавливается анкер для крепления бруса.

Разрез свайного фундамента с применением асбестовой трубы

Помните. Через трое суток можно приступать к монтажным работам по сборке каркаса беседки.

Сборка каркаса деревянной беседки

Пиломатериал для беседки из дерева должен быть хорошего качества, уровень влажности не должен превышать норму, установленную ГОСТом.

Конструктивно каркас будет состоять из:

  • Нижней обвязки с лагами для пола.
  • Вертикальных стоек.
  • Мауэрлата.
  • Стропильной системы с обрешеткой.

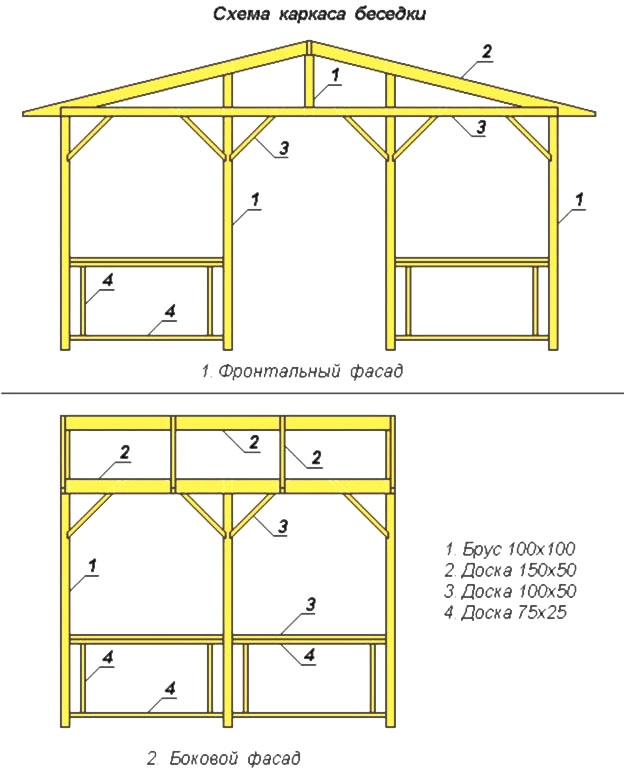

Схема конструкции беседки из дерева

Обвязка изготавливается из бруса, угловые соединения выполняются простым способом в «полдерева» и крепятся к фундаменту анкерными болтами.

Между фундаментом и брусом укладывают два слоя рубероида в качестве гидроизоляции

Установка стоек и мауэрлата

Установленная стойка крепится временными укосами, в качестве постоянного крепежа используются металлические уголки и пластины

Вертикальность стойки проверяют отвесом во избежание ошибок и отклонений от нормы.

Крепление стойки металлическими уголками

Мауэрлат собирается точно таким же образом, как и нижняя обвязка, и крепится монтажными уголками и пластинами.

Совет. Нижнюю обвязку, вертикальные стойки и мауэрлат удобнее всего изготавливать из бруса одного размера. Лучше всего для этой цели подойдет брус размером 100×100 мм.

Устройство пола деревянной беседки

Закончив монтаж каркаса деревянной беседки, следует заняться покрытием пола, так как для сборки каркаса стропильной системы потребуется установка строительных лесов и подмостей, которые следует в целях безопасности устанавливать на твердое покрытие.

Для обустройства пола потребуются:

  • Лаги (доска 60×100 мм.)
  • Напольная доска (минимальная толщина 20 мм).
  • Шурупы.
  • Монтажные кронштейны.
  • Уровень.

Металлический кронштейн для установки лаги — проверенный временем элемент

Лага устанавливается в паз кронштейна и закрепляется шурупами. Это эффективный и быстрый способ крепления лаги к брусу нижней обвязки.

Схема установки лаг, применяемая в данном случае

Совет. Так как размеры беседки не очень велики, то следует использовать указанную схему установки лаг с дополнительными подпорными столбиками, изготовленными из кирпича или бетонных блоков, установленных на песчаной подушке.

Для более плотного соединения напольной доски в пазах применяется метод прижима

Для этого метода используют скобу и два клина.

Схема крепления напольной доски. Все шурупы устанавливаются в потайное отверстие, предварительно подготовленное дрелью со сверлом (диаметр равен диаметру головки шурупа). Шурупы вкручиваются под углом 60 градусов в нижнюю кромку паза доски.

Примечание. Под прямым углом устанавливаются только шурупы первого ряда и последнего, потому что нет другой возможности закрепить внешний край доски.

Устройство стропильной системы крыши

Вполне логично с точки зрения дизайна для деревянной беседки 4×4 использование шатровой крыши.

Схема устройства шатровой крыши. Каркас состоит из четырех основных стропил, которые соединяются в вершине крыши. Для усиления конструкции используются нарожники, которые крепятся к основному стропилу и мауэрлату. Расстояние между нарожниками и стропилами не должно превышать более 900 мм, а в случае предполагаемого использования гибкой черепицы расстояние следует уменьшить до 450-500 мм.

Наиболее оптимальным углом наклона ската является угол в сорок пять градусов — отсюда легко рассчитать высоту каркаса крыши, которая будет равна двум метрам.

Схематический чертеж беседки 4×4 из дерева. На рисунке 2 показано крепление стропил к угловому соединению мауэрлата. В стропилах изготовлен посадочный паз, а фиксация выполнена металлической пластиной. На рисунке 3 показан узел соединения четырех стропил.

От выбора кровельного материала будет зависеть устройство обрешетки.

Кровля деревянной беседки

Беседка на участке, прежде всего, является зоной отдыха, соответственно, должна иметь красивый и опрятный вид, располагающий к отдыху. Поэтому наиболее распространенным материалом для кровли беседок являются металлочерепица и гибкая черепица. Так как крыша беседки из дерева имеет четыре грани, а скаты — форму равностороннего треугольника, то проще всего будет работать с мягким покрытием.

В качестве основания для гибкой черепицы лучше всего подходит многослойная влагостойкая фанера или OSB с ровной поверхностью.

Важно. Каркас крыши полностью зашивается листами фанеры или OSB, перепад плоскости не должен быть более 2 мм.

Крепление листов к стропилам осуществляется шурупами. Для укладки гибкой черепицы потребуются:

  • Строительный нож.
  • Кисть.
  • Молоток.
  • Гвозди для мягкой кровли.
  • Специальный клей.

Клей на битумной основе для гибкой черепицы

Установка листов черепицы производится, начиная от карниза. Первый ряд обязательно стелют на слой клея и закрепляют гвоздями. Перед укладкой удаляется защитная пленка со слоя черепицы.

Процесс укладки гибкой черепицы, каждый последующий слой перекрывает шляпки гвоздей

После укладки всех четырех скатов перекрываются грани и вершина крыши деревянной беседки 4×4

. Со временем под воздействием солнечных лучей самоклеящийся слой вулканизируется, что полностью исключит какую-либо возможность протекания.

Укладку гибкой черепицы следует производить только при плюсовой температуре воздуха. При минусовой температуре черепица теряет эластичность, и при небольшом изгибе может треснуть и даже сломаться.
