Призонные болты: где использовать, стандарты, типоразмеры
Название призонного болта происходит от прилагательного «прецизионный» (франц. précision – точность), что означает высокую точность исполнения детали. Эта характеристика относится к диаметру гладкой части стержня болта, который вытачивается с идеальной подгонкой под рабочее отверстие крепления. В свою очередь, отверстие также выполняется с четким размером, способом чистовой механической обработкой под развертку.
Справка: развертка – многолезвийный режущий инструмент вращения для точной обработки отверстий.
За счет такого безупречного совпадения диаметров достигается тугая посадка болта в отверстие. Отсутствие зазоров между крепежным элементом и монтажным отверстием обеспечивает плотное прилегание деталей крепления друг к другу. Это исключает люфт и возможный сдвиг деталей в стыке во время эксплуатации, что многократно повышает прочность и долговечность резьбового соединения.
По определению, такие соединения максимально работают на срез, а также на статические, динамические, циклические и другие нагрузки. При этом нагрузку воспринимает гладкая часть стержня, а резьба служит только для соединения деталей.
Где это нужно
Призонные болты используются в разных областях производства, где условия эксплуатации предъявляют особые требования к прочности сборочных узлов:
- в строительстве – для ответственных соединений строительных конструкций, в том числе для их крепления к фундаменту;
- в машиностроении и станкостроении;
- на монтаже технологического оборудования, в крановых и мостовых конструкциях;
- в различных механических сборках (муфтах, двигателях, редукторах, роторах).
С учетом современных повышенных требований к надежности и качеству самых разных конструкций, призонные болты становятся все более востребованными.
Стандарт и качество
Точность изготовления призонных болтов обретает свое достоинство только в тесной связке с высоким качеством исходного материала.
Такие болты выполняются из нелегированных и легированных углеродистых сталей (Ст20, Ст35, Ст45, Ст40Х), с вариантами термообработки и оцинковки готовых изделий: в первом случае деталь получает дополнительную закалку, во втором – защиту от коррозии.
Призонные болты регламентируются стандартом ГОСТ 7817-80 «Болты с шестигранной уменьшенной головкой класса точности А для отверстий из-под развертки». Стандарт определяет параметры болтов для двух вариантов исполнения (с отверстием под шплинт и без него).

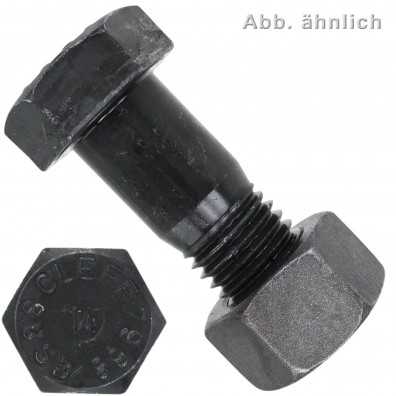

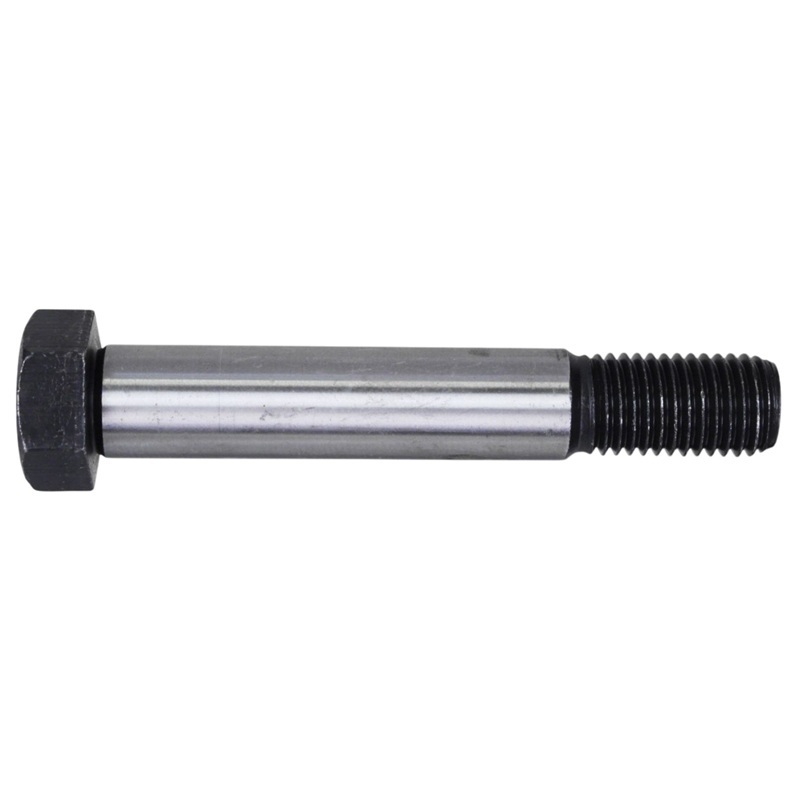

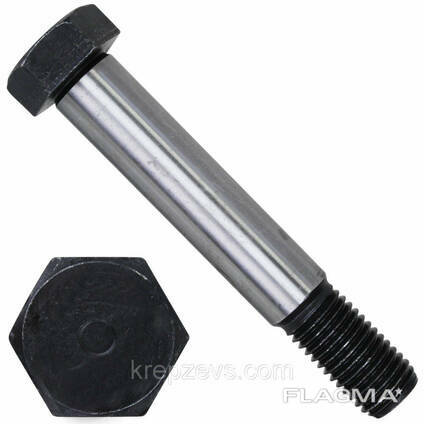

Европейскими техническими нормативами призонные болты классифицируются по DIN 610, а также по DIN 609 (с удлиненной резьбой) и DIN 7968 (в комплекте с гайкой).

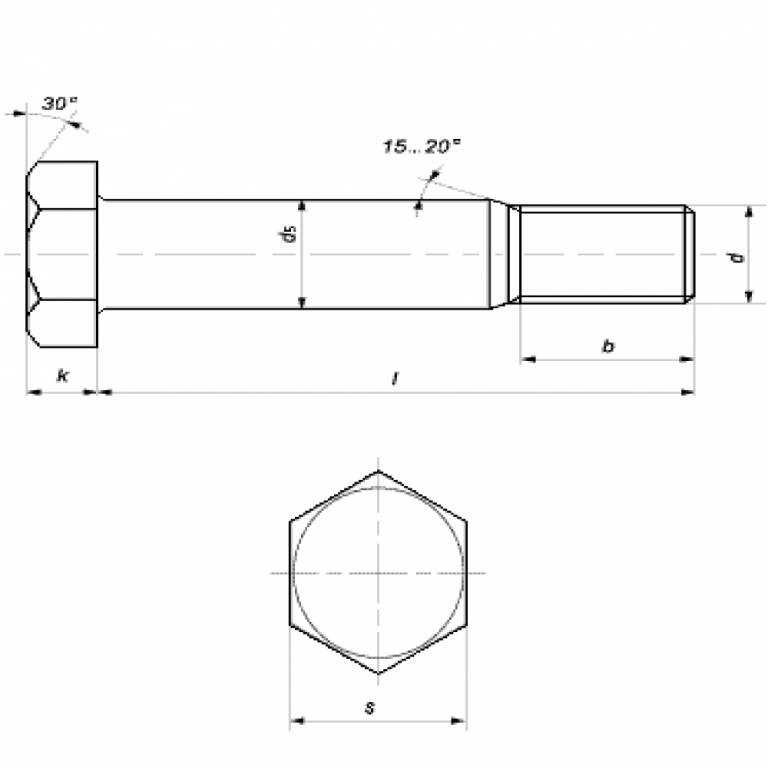

Таблица размеров и характеристик призонных болтов с короткой резьбовой цапфой DIN 610 в мм
| d | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M30 | M36 | |
| p | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | 3,5 | 4 | |
| k | 5,3 | 6,4 | 7,5 | 8,8 | 10 | 11,5 | 12,5 | 14 | 15 | 19 | 22 | |
| ds | 9 | 11 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 32 | 38 | |
| s | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 32 | 36 | 46 | 55 | |
| e | 14,38 | 17,77 | 19,85 | 22,78 | 26,17 | 29,56 | 32,95 | 37,29 | 39,55 | 50,85 | 60,79 | |
| b | | <=50 | 11,5 | 13,5 | 17 | 19 | 21,5 | 22,5 | 24,5 | 26,5 | - | - | |
| 50<|<=150 | 13,5 | 15,5 | 17,5 | 19 | 21 | 23,5 | 24,5 | 26,5 | 28,5 | 34 | 40 | |
| |>150 | 18,5 | 20,5 | 22,5 | 24 | 26 | 28,5 | 29,5 | 31,5 | 33,5 | 39 | 45 |
Типоразмеры
Размеры призонных болтов устанавливаются по следующим позициям:
-
диаметр резьбы – от 6 до 48мм
-
шаг резьбы, крупный и мелкий – от 1 до 5мм
-
длина болта – от 18 до 300мм
-
длина гладкой части стержня – от 6 до 220мм
-
диаметр гладкого стержня – от 7 до 50мм
-
диаметр отверстия под шплинт – от 1,6 до 8мм
-
высота головки – от 4 до 30мм
-
другие параметры – размер под ключ, ширина / глубина / радиус канавки.
ООО «СПК» изготавливает болты любого типоразмера, приведенного в стандарте. Количество и технические параметры крепежных деталей указываются при оформлении заказа на их изготовление, при этом количество болтов не ограничивается никаким пределом.
Соответствие призонных болтов нормативам и условиям заказа гарантируется нашим предприятием на 100%.
Эта гарантия обеспечивается качественным сырьем для производства, современным технологичным оборудованием, профессионализмом наших рабочих, а также надежной репутацией и высоким статусом ООО «СПК» на региональном рынке метизов и металлообработки.
Болт призонный ГОСТ 7817-80 — цены от производителя
Болт с уменьшенной головкой, класс точности А ГОСТ 7817-80 относится к группе призонных болтов. Термин «призонный» — это искаженное производное от слова «прецизионный», то есть изделие высокой точности. Этим объясняется и особенность применения этих болтов, они, как правило, устанавливаются без зазоров по посадке в точно обработанные отверстия.
При таком использовании, призонные болты являются и крепежной деталью. Наиболее оптимальным вариантом для такого использования являются конические болты.
Болты призонные ГОСТ 7817-80 применяются также для отверстий из-под развертки.
Призонные болты ГОСТ 7817-80 ещё называют шестигранными с уменьшенной головкой. Слово «призонный» – производное от термина «прецизионный», говорящего о высокой точности изделий. Такие болты устанавливают в точно обработанные отверстия, когда важно отсутствие зазоров. Крепежи используют для соединения конструкций из любых материалов – от металлов до древесины. Чаще всего изделия используют при монтаже розеток. Санкт-Петербургский Завод крепёжных изделий занимается изготовлением и продажей призонных (прецизионных) болтов. Работаем по чертежам заказчиков и типовым проектам.
Назначение и особенности изготовления
Призонные болты ГОСТ 7817-80 используются в производстве мебели, строительного инвентаря и оборудования, а также в сфере машиностроения.
Основное назначение изделий – формирование соединений, выдерживающих высокие статические, динамические (то есть ударные) и циклические нагрузки. Поэтому крепежи часто применяют при сборке редукторов, роторов и муфт.
Для изготовления крепежных элементов используются высокопрочные стали марки ст. 35. Сырьевой материал позволяет реализовывать стяжку соединяемых конструкций на высоком уровне. Призонные болты ГОСТ 7817-80 помогают центрировать соединяемые элементы, что, в свою очередь, исключает необходимость дополнительных манипуляций для достижения их соосности.
Технические характеристики
Для прецизионных крепежей характерны такие параметры:
- Поле допуска резьбы составляет 6g.
- Класс точности – А (наивысшая точность).
- Класс прочности – от 4,8 до 12,9.
- Материал изготовления – углеродистая или легированная конструкционная сталь.
-
Покрытие – гальваническое или горячее оцинкованное (выпускаются также изделия без дополнительного покрытия).
Крепежные элементы нормально справляются с повышенной влажностью; эксплуатация в агрессивной среде нежелательна.
Преимущества заказа в СПбЗКИ
Санкт-Петербургский Завод крепёжных изделий поможет выгодно купить призонные болты ГОСТ 7817-80. Мы самостоятельно изготавливаем крепежи и контролируем весь производственный цикл: анализ сырья, контроль производственных этапов, тестирование готовых изделий.
Выполняем индивидуальные заказы по чертежам клиентов и типовые проекты. Доставка возможна в любой регион России. Заказы принимаются и отправляются ежедневно с 09:00 до 18:30.
|
+7 (812) 642 33 56 |
|
E-mail: spbzki@yandex. ru |
это что? ГОСТ, болт тугой под втулку и другие прецизионные болты
- Что это?
- Приложения
- Кто они такие?
- Как использовать?
Любой механизм и каждая конструкция состоит из множества отдельных частей, для скрепления которых в одно цельное изделие используются специально разработанные крепежные детали. Одним из таких является болт. Это, пожалуй, самый популярный и известный крепеж, который широко используется как на производстве, так и в быту.
Видов такой продукции очень много. В этой статье мы подробно расскажем вам о затяжных болтах, их особенностях, областях применения, видах и особенностях монтажа.
Что это такое?
Болт стяжной, или, как его еще называют, болт прецизионный, представляет собой специальный крепеж, который благодаря своим отличным физико-техническим характеристикам создает очень прочное и надежное соединение между отдельными деталями конструкции.
Этот тип болта, как и все его аналоги, обычно используется вместе с гайкой, шайбой.
Продукт широко используется. Это связано с рядом особенностей и преимуществ, которые присущи таким крепежным элементам.
- Для изготовления болта используются только высококачественные стали марок 35Х, 40Х, 45Х. Его выбор зависит от назначения изделия, от того, из каких материалов оно будет скрепляться, какую нагрузку ему нужно будет выдерживать.
- В процессе монтажа крепежные элементы помещаются в отверстие, благодаря чему создается беззазорное соединение.
- Использование установочных болтов с точеной, шлифованной резьбой, характеризующейся классом прочности А, гарантирует прочное и надежное соединение деталей.
- Каждое изделие перед получением сертификата качества обязательно проходит стадию закалки, благодаря которой усиливаются его свойства и параметры.
Основным преимуществом плотно прилегающего болта является его способность выдерживать очень высокие нагрузки: статические, цилиндрические и даже ударные.
Следует отметить, что он характеризуется длительным сроком службы, износостойкостью, механической стабильностью.
Такой крепеж изготавливается в соответствии с нормами, указанными в ГОСТ 7817-80 «Болты с уменьшенной шестигранной головкой класса прочности А для отверстий под отвертки. Конструкция и размеры».
Области применения
Несмотря на то, что сам болт достаточно компактен и его габариты небольшие, он очень прочен. Именно поэтому он нашел широкое применение как в производственных отраслях, так и в быту.
Крепеж применяется как в процессе монтажных работ, так и в строительстве:
- при возведении металлического каркаса здания;
- для крепления металлических ферм, консолей, петель, фланцев, балок;
- в процессе монтажа фасадных панелей;
- при возведении кровли для закрепления всех ее отдельных элементов;
- при установке панелей покрытия и пола;
- при создании новой техники.
Можно сделать вывод, что плотно прилегающий болт является обязательным креплением, если создаваемая конструкция должна будет выдерживать чрезвычайно высокие постоянные нагрузки.
Сегодня этот крепеж широко используется в таких отраслях, как машиностроение, судостроение, металлургия, нефтяная промышленность.
Что это такое?
Ассортимент застежек, в том числе и плотно прилегающих, разнообразен. Они могут отличаться по назначению, размеру, параметрам. Существует несколько основных классификаций подгоночных болтов. Изделие классифицируется по:
- диаметр резьбы — от М6 до М48;
- класс прочности — 5,8; 8,8; 10,9;
- тип установки — прижимной болт под втулку или под шестигранник, каждый из них можно монтировать с помощью специального приспособления.
На сегодняшний день наиболее популярны высокопрочные затяжные болты с диаметрами резьбы М10, М12, М16, М30.
Как пользоваться?
Использовать плотно прилегающую застежку необходимо только по назначению и при необходимости такой застежки. Первый шаг – правильно подобрать крепеж, принимая во внимание:
- его технические параметры и основные характеристики;
- величина нагрузки, которую выдержит изделие;
- производитель и стоимость.
И еще важно наличие маркировки. Это краткая, но полная информация о продукте. Его наличие свидетельствует о том, что крепеж изготовлен в соответствии с требованиями, прошел все лабораторные испытания, после чего получил сертификат качества.
Монтаж болта достаточно прост и не занимает много времени. Основание болта просто помещается в предусмотренное отверстие с помощью отвертки, а затем с помощью специального ключа или инструмента (это зависит от типа болта) вкручивается, соединяя детали конструкции.
Как сделать запорный болт своими руками смотрите ниже.
