Привод ПВМ 1.М (200х200, 200х350, 600х250, 600х400)
Привод ПВМ.1М производство по ТУ 3148-001-38922363-2012
Декларация о Соответствии ТР ТС 020/2011 Сертификат Соответствия ГОСТР: Привод ПВМ 1.М РВ Exdl
Продукция в наличии и под заказ. Гибкая система скидок и условий оплат. Помощь в доставке оборудования по территории РФ и странам СНГ.
Устройство и работа привода серии ПВМ 1.М
Привод представляет собой компактный механизм, в котором объединены электродвигатель, винтовой редуктор с подвижной гайкой и конечные выключатели.
Принцип действия механизма привода заключается в преобразовании вращательного движения ротора электродвигателя, при помощи винтовой пары, в возвратно-поступательное движение штока.
Привод обеспечивает:
- перемещение штока с заданным усилием;
- удержание штока в крайних положениях;
- самоотключение в крайних положениях или при перегрузке.
Действия механизма привода при выталкивании штока.
При включении электродвигателя ротор и соединенный с ним шлицами винт начнут вращаться против часовой стрелки (если смотреть со стороны буфера). Шток, гайка которого находится на винте, будет перемещаться вдоль винта слева направо, так как лыски удерживают его (а следовательно и гайку) от проворачивания. Шток будет перемещаться до тех пор, пока не дойдет до крайнего положения и буртик его упрется в головку привода. Винт, вращаемый ротором, вынужден выворачиваться из гайки остановившегося штока. Выворачиваясь из гайки, винт по шлицам перемещается в осевом направлении, противоположном движению штока и обоймой сжимая пружины буфера, перемещает наружный диск.
Связанный с диском толкатель воздействует на выключатель, который разорвет цепь управления, и двигатель привода обесточится.
Винт под воздействием инерции ротора сделает ещё 0,75-1 оборот и остановится под всевозрастающим осевым давлением, создаваемым пружинами буфера.
Действие механизма привода при втягивании штока аналогично тому, что и при выталкивании штока с той разницей, что:
- ротор и винт будут вращаться по часовой стрелке;
- в конце хода шток будет упираться в головку вилкой;
- после упора штока винт будет вворачиваться в гайку штока и отжимать внутренний диск буфера, который через толкатель воздействует на выключатель.
При перегрузке привода механизм его будет действовать так, как и при нормальной нагрузке на шток (см. действие механизма при выталкивании и втягивании штока), с той лишь разницей, что шток не дойдет до упора в головку (или даже не тронется с места), а будет удерживаться силой, превышающей усилие предварительного сжатия пружин буфера.
Исходя из этого, ход штока может быть уменьшен до необходимого за счет упоров, расположенных на управляемом механизме, при этом привод как бы автоматически настраивается на отключение в остановленных крайних положениях штока.
Надежная фиксация штока в крайних или любом промежуточном его положении обеспечивается за счет малого угла подъема нитки резьбы на винте и гайке штока (самотормозящая винтовая пара).
Цепь управления для обратного хода штока подготавливается в самомначале предшествующего ему хода в период, когда после включения двигателя винт только начинает вращаться и ещё, не перемещая штока, сам перемещается в осевом направлении по действием пружин буфера..
Перемещающийся вслед за винтом диск буфера через толкатель воздействует на конечный выключатель и подготавливает цепь для обратного хода.
Таким образом, шток привода еще не двигался с места, а цепь управления для обратного хода уже подготовлена.
Привода ПВМ 1.М могут быть использованы в качестве привода:
— секторных, челюстных затворов для разгрузки сыпучих материалов из расходных и весовых бункеров;
— шиберов перекидных для распределения потоков сыпучих материалов;
— питателей, дозаторов, регулирующих клапанов;
— горизонтальных и вертикальных плоских задвижек для дозаторов и распределителей;
— поворотных заслонок и дисковых затворов в системах транспортировки сыпучих материалов,
— шиберов в воздуховодах и системах вентиляции;
— плужковых сбрасывателей и устройств переключения потока для ленточных конвейеров;
— для открытия и закрытия люков, дверей, фрамуг и т.
Типы Приводов ПВМ 1.М:
Привод ПВМ 200х200
Привод ПВМ 200х350
Привод ПВМ 600х250
Привод ПВМ 600х400
Исполнение привода, соответствие маркировки ПВМ.1М:

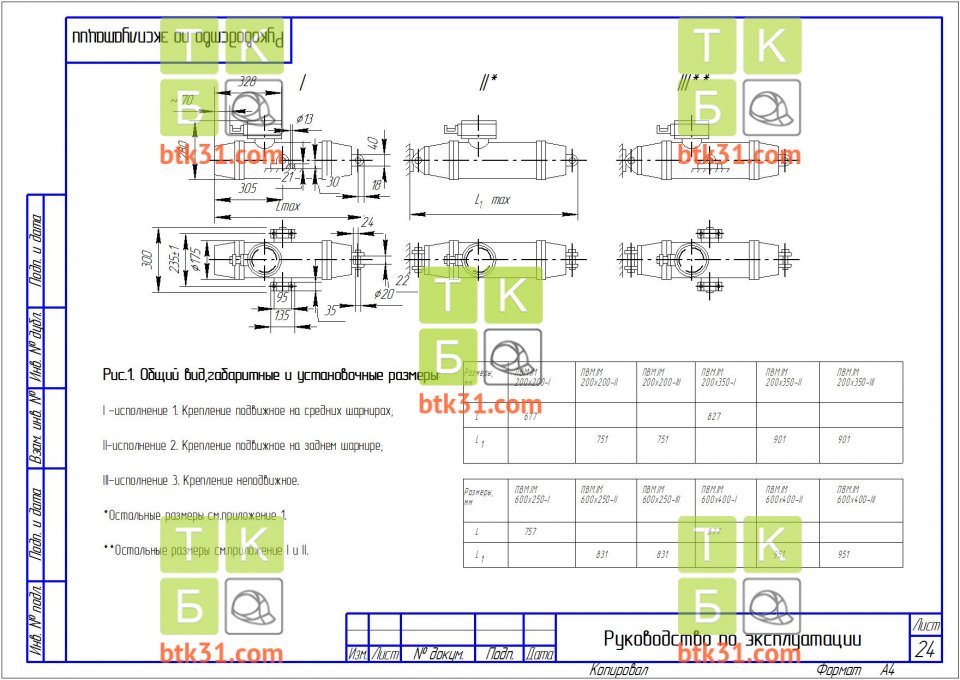

ПВМ 1.М………-I (подвижное на средних шарнирах)
ПВМ 1.М………-II (подвижное, на заднем шарнире)
ПВМ 1.М………-III (неподвижное)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические характеристики привода ПВМ | ПВМ.1М 200х200 | ПВМ.1М 200х350 | ПВМ.1М 600х250 | ПВМ.1М 600х400 | ||||||||
|
| I | II | III | I | II | III | I | II | III | I | II | III |
Усилие на штоке, Н, не менее |
|
| 2000 |
|
| 2000 |
|
| 6000 |
|
| 6000 |
Ход штока, мм | 200±5 | 350±5 | 250±5 | 400±5 | ||||||||
Скорость перемещения штока, мм/с | 77± 10 | |||||||||||
Режим работы | повторно-кратковременный | |||||||||||
Продолжительность включения, %, не более | 10 | |||||||||||
Потребляемая мощность, Вт, не более | 1100 | 2100 | ||||||||||
Габариты, мм |
|
|
|
|
|
|
|
|
|
|
|
|
длина | 710 | 800 | 800 | 860 | 950 | 950 | 795 | 870 | 870 | 910 | 985 | 985 |
| ширина | 310 | 180 | 310 | 310 | 180 | 310 | 310 | 180 | 310 | 310 | 180 | 310 |
высота | 300 | |||||||||||
Масса, кг, не более | 64 | 69 | 74 | 78 | ||||||||
Исполнение приводов по уровню и виду взрывозащиты — РВ 3В по ГОСТ 12.
2.020-76.
Степень защиты оболочки — IР65 по ГОСТ 14254-80.
Для применения в шахтах и рудниках исполнение ПВМ 1.М PB Еxdl (для эксплуатации в условиях подземных выработках шахт, рудников и и х наземных строений, опасных по рудничному газу и пыли)
Привод общепромышленный
- Главная
- Оборудование
- Приводы
- Привод винтовой ПВМ-1К
- Привод винтовой ПВМ-1К — общепромышленное исполнение
В наличии
Привод винтовой моторный ПВМ-1К предназначен для управления механизмами с возвратно-поступательным и качающимся движением, которые при отключении питания должны быть зафиксированы в остановленном положении. Может применяться на поверхности под навесом и в подземных выработках, опасных по газу и пыли.
Степень защиты оболочки – IР54 по ГОСТ 14254-80.
Данный привод ПВМ-1К оборудуется общепромышленным двигателем.
Конструкция данного изделия является универсальной. С помощью перемещения герконов вдоль корпуса можно настроить ход штока по желанию заказчика от 0 до 600 мм.
Технические характеристики
Пример для заказа привода — c номинальным усилием 6000кН, ходом штока 300, исполнение I.
ПРИВОД ВИНТОВОЙ МОТОРНЫЙ ПВМ-1К 600*300 — I
| Обозначение | Номинальное усилие кН (кгс) | Скорость штока (мм/с) | Ход штока (мм) | Электродвигатель | ПВ не более (%) | Масса не более (кг) | ||
Мощность кВт/обр. мин. |
Ток, А (при 380В, 380/660В) | IP* | ||||||
| Привод винтовой моторный — ПВМ1К |
2000 (200) 3000 (300) |
40±10 |
300; 400; 500; 600; 700; 800; (900-1400)* |
1,1/1000 | 3,2 | 54 | 10 | 34 |
|
6000 (600) |
40±10 70±10 |
300; 400; 500; 600; 700; 800; (900-1200)* | 1,1/1000 | 3,2 | 54 | 10 | 42 | |
|
7000 (700) |
40±10 70±10 |
300; 400; 500; 600; (700-1000)* | 1,1/1000 | 3,2 | 54 | 10 | 45 | |
|
10000 (1000) |
40±10 70±10 |
300; 400; 500; 600; 800; | 1,1/1000 | 3,2 | 54 | 10 | 45 | |
| Исполнение крепления | I- крепление подвижное на средних шарнирах | II — крепление на задних шарнирах подвижное | III — крепление неподвижное | |||||
Дополнительные функции:
— самоотключение (разрыв цепи управления) при фиксированных положениях штока, в зависимости от положений датчиков на корпусе привода;
— надежную фиксацию штока в крайних его положениях, а также в любой точке хода, после остановки привода от перегрузки за счёт самотормозящей винтовой пары.
