Привод ПВМ НПО ЗВО

Производство и реализация приводов со склада в Кузбассе.

Привод винтовой моторный ПВМ-1К (в дальнейшем привод ПВМ) предназначен для управления шахтными механизмами с возвратно-поступательным и качающимся движением, которые при отключении питания должны быть зафиксированы в остановленном положении.


Привод ПВМ относится к аппаратуре автоматизации, используется на поверхности, в разрезах, ГОФ, ЦОФ,шахтах и других предприятиях горно-металлургической отрасли. В шахтах устанавливаются для управления стационарным оборудованием и механизмами.

Привод винтовой моторный ПВМ предназначен для управления шахтными механизмами с возвратно-поступательным и качающимся движением, которые при отключении питания должны быть зафиксированы в остановленном положении. Привод ПВМ относится к аппаратуре автоматизации, в шахтах устанавливается для управления стационарным оборудованием и механизмами.

Конструкция данного изделия является универсальной. Одним изделием ПВМ 600х400 можно заменить весь модельный ряд. С помощью перемещения герконов вдоль корпуса можно настроить ход штока по желанию заказчика от 0 до 400 мм.

По согласованию с производителем возможно изготовление привода с ходом штока до 1000 мм.

Конструкция привода обеспечивает:

— самоотключение его (разрыв цепи управления) при любых положениях штока, в зависимости от положений датчиков на корпусе привода;

— надёжную фиксацию штока в крайних его положениях, а также в любой точке хода, после остановки привода от перегрузки за счёт самотормозящей винтовой пары.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Усилие на штоке, Н (кгс), не менее 6000

Ход штока, мм 0-400

Скорость перемещения штока, мм/с 30±10

Номинальное напряжение питания, В, электродвигателя 380/660

Номинальное напряжение питания, В, цепи управления 36

Масса, кг, не более 38

ГОРНОТЕХНИЧЕСКИЕ УСЛОВИЯ

ПРИМЕНЕНИЯ ПРИВОДОВ ПВМ.1К

3.I. Привод ПВМ.1К предназначен для применения в шахтах и на поверхности, где допущено применение электрооборудования в исполнении РВ, ЗВ.

3.2. Привод ПВМ может эксплуатироваться в условиях, где требуются исполнения:

— климатическое по ГОСТ 15150-69………………………………………УХЛ2; 5 или Т2; 5

— по уровню и виду взрывозащиты электродвигателя

по ГОСТ 12.2.020-76…………………………………………………….……… РВ, ExdI — по степени защиты оболочки электродвигателя

ГОСТ 14254-80……………………………………………………………………………….IP54

При этом допускается:

— температура окружающего воздуха от минус 50 до плюс 45 С

— относительная влажность при 35 С до 100%

— запыленность до 1600 мг/м2

— вибрация мест установки с частотой от 5 до 120 ГЦ с максимальным виброперемещением 0,25 мм при частоте до 45 Гц и максимальным виброускорением 20 м/с2 при частоте от 45 до 120 Гц.

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

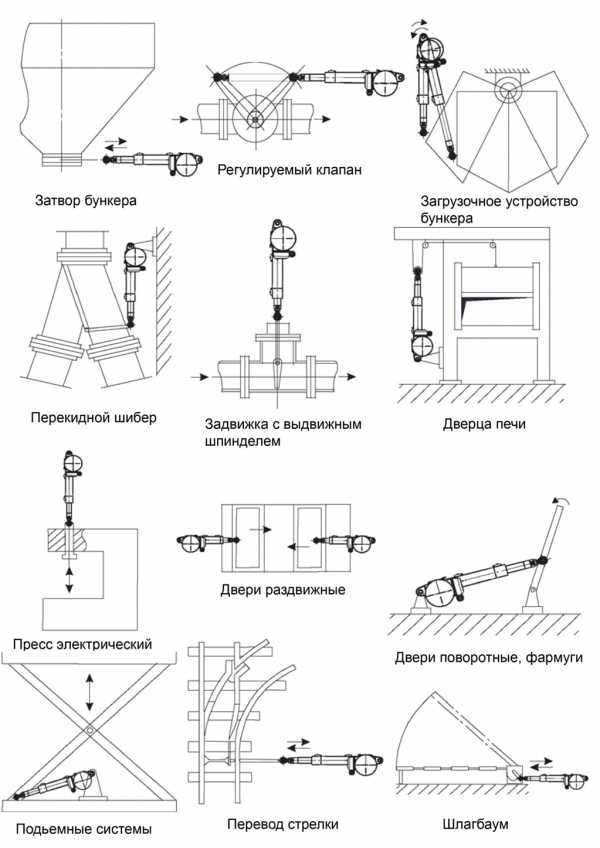

СХЕМЫ ПРИМЕНЕНИЯ ПРИВОДА ПВМ-1К

zao-zvo.com

УралКомплектЭнергоМаш :: Привод винтовой моторный ПВМ.1М

Приводы винтовые моторные ПВМ.1М (Украина)



  Приводы винтовые моторные ПВМ.1М предназначены для управления шахтными механизмами с возвратно-поступательными и  качающимися движениями с  фиксацией  рабочего  органа  в   крайних   положениях, так же  в  любом  остановленном  положении при обесточивании электродвигателя.

Приводы рассчитаны на эксплуатацию в шахтах опасных по взрыву газа и пыли, где требуется применение электрооборудования в рудничном взрывобезопасном  исполнении,а так же в других промышленных отраслях.

Привод ПВМ может работать в условиях холодного, умеренного и тропического климата  при:

  •  температуре окружающего воздуха от минус 50°С до плюс 45°С;
  •  относительной влажности воздуха при 35°С до 100%,
      Привод ПВМ имеет:
  •  Степень защиты оболочки IР65
  •  Уровень и вид взрывозащиты РВ, 3В (ExdI)
  •  Климатическое исполнение: для умеренного и холодного климата УХЛ2;5 для тропического климата Т2;5
  •  Напряжение питания, 380/660В



 Табл.1

Характеристика

ПВМ.1М 200х200

ПВМ.1М 200х350

ПВМ.1М 600х250

ПВМ.1М 600х400



I

II

III

I

II

III

I

II

III

I

II

III

Усилие на штоке, Н, не

менее







2000







2000







6000







6000

Ход штока, мм

200±5

350±5

250±5

400±5

Скорость перемещения

штока, мм/с



77± 10

Режим работы

повторно-кратковременный

Продолжительность

включения, %, не более



10

Потребляемая

мощность, Вт, не более



1100



2100

Габариты, мм

























длина

710

800

800

860

950

950

795

870

870

910

985

985

ширина

310

180

310

310

180

310

310

180

310

310

180

310

высота

300

Масса ( кг) не более

64

69

74

78



Внимание !

Обращаем Ваше внимание на более широкий чем у ПВМ, спектр прямоходных электроприводов МЭП..., на данный момент основной производитель прямоходных исполнительных механизмов в России ООО "Сибирь-мехатроника", имеет значительно более широкую линейку приводов данного типа.

Подробное тех.описание исполнительных механизмов МЭП см.в разделе "исполнительные механизмы" - перейти в раздел ...

  • Тех.вопросы по замене механизмов ПВМ на МЭП, можно задать специалистам комм.отдела УКЭМ по тел. (343) 222-79-77

www.ukenergomash.ru

Привод винтовой моторный ПВМ 1М

Назначение

Привод ПВМ ПВМ  1М 200х200 ПВМ 1М 200х350 ПВМ 1М 600х250 ПВМ 1М 600х400 предназначен для управления шахтными механизмами с возвратно-поступательными и качающимися движениями с фиксацией рабочего органа в крайних положениях, а также в любом остановленном положении при обесточивании электродвигателя.

Привод ПВМ рассчитан на эксплуатацию в шахтах  опасных по взрыву газа и пыли, где требуется применение электрооборудования в рудничном взрывобезопасном  исполнении, а также в других промышленных отраслях. Может работать в условиях холодного, умеренного и тропического климата  при:

- температуре окружающего воздуха от минус 50°С до плюс 45°С;

- относительной влажности воздуха при 35°С до 100%..

Технические характеристики.

Технические характеристики привод ПВМ

ПВМ.1М 200х200

ПВМ.1М 200х350

ПВМ.1М 600х250

ПВМ.1М 600х400



I

II

III

I

II

III

I

II

III

I

II

III

Усилие на штоке, Н, не менее





2000





2000





6000





6000

Ход штока, мм

200±5

350±5

250±5

400±5

Скорость перемещения штока, мм/с

77± 10

Режим работы

повторно-кратковременный

Продолжительность включения, %, не более

10

Потребляемая мощность, Вт, не более

1100

2100

Габариты, мм

























длина

710

800

800

860

950

950

795

870

870

910

985

985

ширина

310

180

310

310

180

310

310

180

310

310

180

310

высота

300

Масса, кг, не более

64

69

74

78

www.as-gard.ru

Привод ПВМ 1.М (200х200, 200х350, 600х250, 600х400)

 Привод ПВМ.1М  производство по ТУ 3148-001-38922363-2012

Декларация о Соответствии ТР ТС 020/2011    Сертификат Соответствия ГОСТР: Привод ПВМ 1.М РВ Exdl



Продукция в наличии и под заказ. Гибкая система скидок и условий оплат. Помощь в доставке оборудования по территории РФ и странам СНГ.





Устройство и работа привода серии ПВМ 1.М

Привод представляет собой компактный механизм, в котором объединены электродвигатель, винтовой редуктор с подвижной гайкой и конечные выключатели.

Принцип действия механизма привода заключается в преобразовании вращательного движения ротора электродвигателя, при помощи винтовой пары, в возвратно-поступательное движение штока.

Привод обеспечивает:

  • перемещение штока с заданным усилием;
  •  удержание штока в крайних положениях;
  • самоотключение в крайних положениях или при перегрузке.



Действия механизма привода при выталкивании штока.



При включении электродвигателя ротор и соединенный с ним шлицами винт начнут вращаться против часовой стрелки (если смотреть со стороны буфера). Шток, гайка которого находится на винте, будет перемещаться вдоль винта слева направо, так как лыски удерживают его (а следовательно и гайку) от проворачивания. Шток будет перемещаться до тех пор, пока не дойдет до крайнего положения и буртик его упрется в головку привода. Винт, вращаемый ротором, вынужден выворачиваться из гайки остановившегося штока.  Выворачиваясь из гайки, винт по шлицам перемещается в осевом направлении, противоположном  движению штока и обоймой сжимая пружины буфера, перемещает наружный диск.

Связанный с диском толкатель воздействует на выключатель, который разорвет цепь управления, и двигатель привода обесточится.

Винт под воздействием  инерции ротора сделает ещё 0,75-1 оборот и остановится под всевозрастающим осевым давлением, создаваемым пружинами буфера.



Действие механизма привода при втягивании штока аналогично тому, что и при выталкивании штока с той разницей, что:



  • ротор и винт будут вращаться по часовой стрелке;
  • в конце хода шток будет упираться в головку вилкой;
  • после упора штока винт будет вворачиваться в гайку штока и отжимать внутренний диск буфера, который через толкатель воздействует на выключатель.



При перегрузке привода механизм его будет действовать так, как и при нормальной нагрузке на шток (см. действие механизма при выталкивании и втягивании штока), с той лишь разницей, что шток не дойдет до упора в головку (или даже не тронется с места), а будет удерживаться силой, превышающей усилие предварительного сжатия пружин буфера.



Исходя из этого, ход штока может быть уменьшен до необходимого за счет упоров, расположенных на управляемом механизме, при этом привод как бы автоматически настраивается на  отключение в остановленных крайних положениях штока.



Надежная фиксация штока в крайних или любом промежуточном его положении обеспечивается за счет малого угла подъема нитки резьбы на винте и гайке штока (самотормозящая винтовая пара).

Цепь управления для обратного хода штока подготавливается в самомначале предшествующего ему хода в период, когда после включения двигателя винт только начинает вращаться и ещё, не перемещая штока, сам перемещается в осевом направлении по действием пружин буфера..

Перемещающийся вслед за винтом диск буфера через толкатель воздействует на конечный выключатель и подготавливает цепь для обратного хода.

Таким образом, шток привода еще не двигался с места, а цепь управления для обратного хода уже подготовлена.

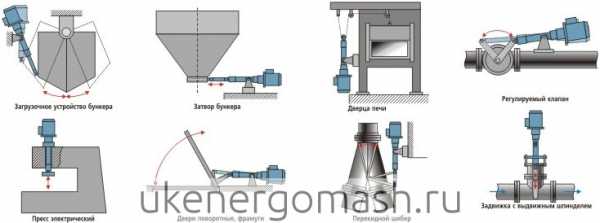

Привода ПВМ 1.М могут быть использованы в качестве привода:



— секторных, челюстных затворов для разгрузки сыпучих материалов из расходных и весовых бункеров;

— шиберов перекидных для распределения потоков сыпучих материалов;

— питателей, дозаторов, регулирующих клапанов;

— горизонтальных и вертикальных плоских задвижек для дозаторов и распределителей;

— поворотных заслонок и дисковых затворов в системах транспортировки сыпучих материалов,

— шиберов в воздуховодах и системах вентиляции;

— плужковых сбрасывателей и устройств переключения потока для ленточных конвейеров;

— для открытия и закрытия люков, дверей, фрамуг и т. п.



Типы Приводов ПВМ 1.М:



Привод ПВМ 200х200

Привод ПВМ 200х350

Привод ПВМ 600х250

Привод ПВМ 600х400



Исполнение привода, соответствие маркировки ПВМ.1М:

ПВМ 1.М………-I (подвижное на средних шарнирах)

ПВМ 1.М………-II (подвижное, на заднем шарнире)

ПВМ 1.М………-III (неподвижное)



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Технические характеристики  привода ПВМ

ПВМ.1М 200х200

ПВМ.1М 200х350

ПВМ.1М 600х250

ПВМ.1М 600х400



I

II

III

I

II

III

I

II

III

I

II

III

Усилие на штоке, Н, не менее





2000





2000





6000





6000

Ход штока, мм

200±5

350±5

250±5

400±5

Скорость перемещения штока, мм/с

77± 10

Режим работы

повторно-кратковременный

Продолжительность включения, %, не более

10

Потребляемая мощность, Вт, не более

1100

2100

Габариты, мм

























длина

710

800

800

860

950

950

795

870

870

910

985

985

ширина

310

180

310

310

180

310

310

180

310

310

180

310

высота

300

Масса, кг, не более

64

69

74

78

Исполнение приводов по уровню и виду взрывозащиты — РВ 3В по ГОСТ 12.2.020-76.
Степень защиты оболочки — IР65 по ГОСТ 14254-80.

Для применения  в шахтах и рудниках исполнение ПВМ 1.М PB Еxdl (для эксплуатации в условиях подземных выработках шахт, рудников и и х наземных строений, опасных по рудничному газу и пыли)
