Фланцы стальные гост 12820-80
Главная / Продукция / Трубный прокат / Трубопроводная арматура / Фланцы
Фланцы стальные – на сегодняшний день это одна из важнейших составляющих трубопроводной арматуры, относящаяся к сборочным соединениям и предназначенная для соединения труб или других компонентов трубопроводов между собой. При этом фланцы стальные плоские могут выступать и как компонент фланцевых соединений вместе с шайбами, прокладками, уплотнителями и проч., и как самостоятельные крепежные детали. При этом, учитывая высокую степень ответственности данных изделий в части обеспечения прочности и герметичности соединений трубопроводов, к материалам и процессу их изготовления предъявляются достаточно жесткие требованиям – поэтому необходимо выбирать продукцию, сделанную по ГОСТ 12820 Фланцы стальные плоские приварные.
По своему внешнему виду фланец приварной представляет диск или кольцо с равномерно распределенными отверстиями для шпилек или болтов, которыми впоследствии осуществляется соединение фланцев.

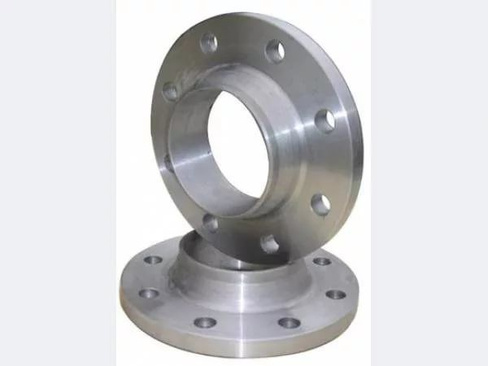

Фланцы стальные воротниковые приварные встык Ру25 (исп.2)
Применение: вода, пар, газ
Производитель: россия
pn, мпа (кгс/см2): 25(25),
Фланцы стальные приварные воротниковые встык Ру25 (исп.1)
Применение: вода, пар, газ
Производитель: россия
pn, мпа (кгс/см2): 25(25),
Фланцы воротниковые стальные приварные встык Ру40 (исп.2)
Применение: вода, пар, газ
Производитель: россия
pn, мпа (кгс/см2): 40(40),
Фланц приварной воротниковый Ру40 (исп.1)
Применение: вода, пар, газ
Производитель: россия
pn, мпа (кгс/см2): 40(40),
Фланц плоский приварной встык Ру63 (исп.
2)
Применение: вода, пар, газ
Производитель: россия
pn, мпа (кгс/см2): 63(63),

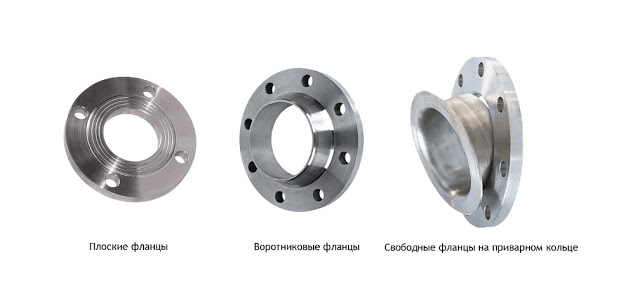

По способу присоединения к трубам данные изделия подразделяются на три основные группы: фланец стальной приварной (он же фланец плоский), а также воротниковые и свободные фланцы. При этом первый вариант является наиболее распространенным и часто используемым при монтаже трубопроводов самого различного типа и назначения, и по сути является кольцом, надеваемым и привариваемым на трубу. Также такие изделия называют фланец 12820, так как они изготавливаются в соответствии с требованиями ГОСТ 12820-80. Фланец свободный используют при монтаже труднодоступных участков трубопроводов, а воротниковый имеет конструктивную особенность – конический выступ, которым и приваривается к трубе.
В настоящее время стальной приварной фланец является наиболее часто используемым и для его изготовления применяется как правило углеродистая и легированная сталь, а также нержавеющая сталь.
Данные изделия выпускают в большом ассортименте размеров, которые соответствуют стандартным диаметрам труб, и обозначаются соответственно фланец 80 (для труб диаметром 80 мм), фланец 100 и т.д. Также на рынке представлены и нестандартные типы фланцев, изготавливаемые по индивидуальным заказам. Как правило, это относится к размеру изделий. Стандартными считаются фланцы с условным диаметром 10-1600 мм, но по желанию заказчика могут быть изготовлены изделия с другими параметрами.
Обращаем также внимание, что на современном рынке представлены не только отечественные, но и зарубежные изделия, которые отличаются аббревиатурой обозначения. Российская продукция маркируется добавлением ГОСТ, фланцы, соответствующие немецком стандарту качества обозначаются DIN, американскому – ANSI.
В настоящее время российская промышленность выпускает достаточный сортамент данных изделий, подходящих для монтажа любых трубопроводов. Наша компания предлагает полный ассортимент фланцев стальных, позволяющих легко подобрать и купить необходимый перечень изделий любого типа, размера и количества.
Фланцы ГОСТ 33259-2015 | РУАРМ: Трубопроводная арматура от производителя в Кургане +7 (3522) 55-19-86
Продажа и доставка фланцев по ГОСТ 33259-2015! Постоянным клиентам скидка! В наличии и под заказ! Звоните!
Информация о ГОСТ 33259 – 2015 (примеры обозначений фланцев взамен ГОСТ 12820-80, 12821-80)
В ГОСТ 33259-2015 шесть типов фланцев. Наименования первых четырех начинаются одинаково ─ фланец стальной плоский, это:

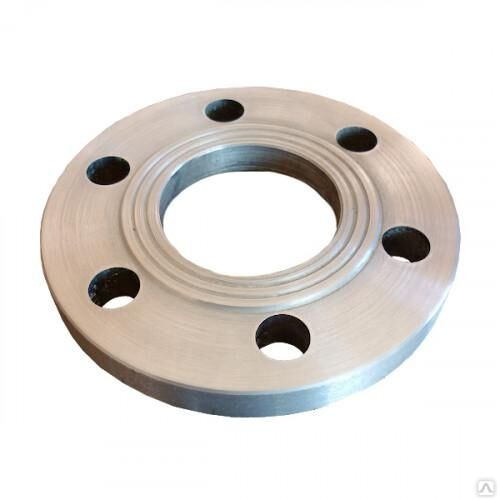

тип 01 ─ фланец стальной плоский приварной
тип 02 ─ фланец стальной плоский свободный на приварном кольце
тип 03 ─ фланец стальной плоский свободный на отбортовке
тип 04 ─ фланец стальной плоский свободный на хомуте под приварку.
Остальные (воротниковые)
тип 11 ─ фланец стальной приварной встык
тип 21 ─ фланец корпуса арматуры.
Фланцы корпуса арматуры могут быть литыми стальными и литыми из чугуна ─ серого или ковкого, они являются неотъемлемой частью самой арматуры.
Фланцы стальные плоские приварные – монтаж трубы производится при помощи сварки, труба вставляется в отверстие фланца и обваривается по периметру.
Фланец стальной приварной встык присоединяется одним сварным швом, соединяющим встык торец трубы и выступ (воротник) фланца поэтому эти фланцы ещё называют воротниковыми.
В соответствии с ГОСТ 33259-2015 для типов 01, 02, 11 и 21 существуют два ряда размеров. Ряд 1 является предпочтительным.
Рекомендуемая новым ГОСТ 33259-2015 маркировка фланцев несколько отлична от установленной в ГОСТ 12820-80, ГОСТ 12821-80
Для удобства и возможности сравнения порядок маркировки предоставлен в таблице.
| Фланцы | Обозначение согласно ГОСТ 12820-80-ГОСТ 12821-80 | Обозначение согласно ГОСТ 33259-2015 |
| Фланцы стальные плоские приварные | Фланец X1-X2-X3-X4 ГОСТ 12820-80, где: X1 ─ исполнение уплотнительной поверхности по ГОСТ 1285-80; X2 ─ номинальный диаметр; X3 ─ номинальное давление; X4 ─ марка материала.  |
Фланец X1-X2-X3-X4-X5-X6-X7 ГОСТ 33259 X2 ─ номинальное давление X3 ─ номер типа фланца X4 ─ номер размерного ряда (1 или 2) X5 ─ исполнение уплотнительной поверхности X6 ─ марка материала X7─ группа контроля |
| Фланцы стальные приварные встык | Фланец X1-X2-X3-X4 ГОСТ 12821-80 X1 ─ исполнение уплотнительной поверхности по ГОСТ 1285-80 X2 ─ номинальный диаметр X3 ─ номинальное давление X4 ─ марка материала |
Примеры изменений обозначений фланцев согласно ГОСТ 33259-2015
| Обозначение согласно ГОСТ 12820-80-ГОСТ 12821-80 | Обозначение согласно ГОСТ 33259-2015 |
| Фланец 1-50-10 Ст 25 ГОСТ 12820-80 | Фланец 50-10-01-1-В-Ст 25-III ГОСТ 33259 |
| Фланец 1-150-16 Ст 25 ГОСТ 12821-80 | Фланец 150-16-11-1-В-Ст 25-IV ГОСТ 33259 |
| Фланец 3-50-100 Ст 25 ГОСТ 12821-80 | Фланец 50-100-11-1-F-Ст 25-IV ГОСТ 33259 |
На рисунке 1 представлены типы уплотнительных поверхностей по ГОСТ 33259-2015
Фланцы типов 01, 02, 03, 04 не запрещается ГОСТом 33259-2015 изготавливать из листового проката, при выполнении сварных швов с полным проваром по всему сечению.
Фланцы типа 11 (стальные приварные встык) изготавливать из листового проката не допускается. Их производят из поковок или штампованных заготовок.
Фланцы, изготовленные горячей обработкой металлов давлением ─ ковкой с последующей термической обработкой, более износостойкие и обладают лучшей свариваемостью.
Таблица соответствия уплотнительных поверхностей фланцев
| Исполнения по ГОСТ 33259-2015 | Исполнения по ГОСТ 12820-80, 12821 |
| А (плоскость) | Аналогов нет |
| В (соединительный выступ) | 1 |
| Е (выступ) | 2 |
| F (впадина) | 3 |
| С / L (шип) | С / L (шип) |
| D / M (паз) | 5 / 9 |
| К (под линзовую прокладку) | 6 |
| J (под прокладку овального сечения) | 7 |
На рисунке 2 представлены исполнения уплотнительных поверхностей по ГОСТ 33259-2015
