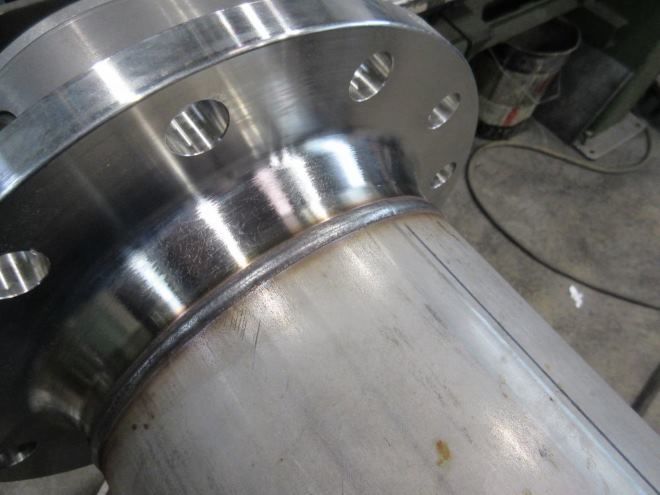

Пермский трубопроводный завод ПТЗ изготавливает фланцы стальные приварные встык (воротниковые) по ГОСТ12821-80, ГОСТ28759.3-90, ГОСТ28759.4-90, ОСТ24.125.24-89. Соединение деталей трубопровода с помощью воротниковых фланцев будет прочнее и надежнее, чем в случае плоских.
- Отправляйте Ваши заявки и потребности на фланцы стальные приварные встык по e-mail: [email protected]
- Звоните для консультаций и наши специалисты дадут Вам профессиональные рекомендации по подбору фланца, трубопроводной арматуры и нефтепромыслового оборудования.
- Наши инженеры ответят на Ваши вопросы, расскажут об условиях покупки и доставки.
Фланцы стальные приварные встык применяются в конструкциях трубопроводов и оборудования для соединения арматуры, патрубков резервуаров и аппаратов, деталей машин. Строение воротникового фланца обеспечивает более быстрый монтаж и более надежное крепление к трубе по сравнению с плоским фланцем.
Выбор материала зависит от назначения, температуры, давления, характеристик среды и других условий эксплуатации.
| №п/п | Номер НТД | Исполнение | Условный диаметр DN(Dу), мм | Условное давление PN(Pу), МПа |
| 1 | ГОСТ12821-80 | 1;2;3;4;5;6;7;8;9 | от 10 до 1600 | св. 0,1 до 20 |
| 2 | ГОСТ28759.3-90 | 1;2;3;4;5;6;7;8;9 | от 400 до 1600 | от 4 до 6,3 |
| 3 | ГОСТ28759. 4-90 | 1;2;3;4;5;6;7;8;9 | от 400 до 1200 | до 16 |
| 4 | ОСТ24.125.24-89 | — | от 15 до 300 | от 4 до 16 |
Применение воротниковых фланцев позволяет без резки трубы разорвать соединение для демонтажа или модернизации части трубопровода, в этом смысле фланцевое соединение является многоразовым. Фланцы стальные приварные встык передают усилия на трубу, уменьшая концентрацию напряжения в основе фланца воротникового. Постепенный переход толщины от основы воротника к толщине стенки трубы в сварном шве обеспечивает надежность воротникового фланца. Диаметр фланца соответствует диаметру трубы, уменьшая турбуленцию и эрозию фланцев.
Фланцы стальные приварные встык технические характеристики:
- Материал корпуса: сталь
- Среда: вода, пар, неагрессивные жидкости
- Тип присоединения: приварной
- Давление от 0,1 до 20 МПа.
- Температура рабочей среды: 450 °С
- ГОСТ12821-80, ГОСТ28759.3-90, ГОСТ28759.4-90, ОСТ24.125.24-89
- Область применения: соединение трубопроводов, арматуры, резервуаров
По техническим требованиям ГОСТ12815-80 уплотнительная поверхность под прокладку может иметь следующий вид:
- соединительный выступ
- впадина
- паз
- под линзовую или овальную прокладку
- девятое исполнение по ГОСТ12815-80
