Приставной башенный кран с наращиваемой башней и устройством для крепления башни крана к высотному зданию, способ наращивания башни крана и устройство для реализации способа

Кран содержит башню, на верхней части которой смонтированы стрела, консоль и оголовок или шарнирно связанная с башней стойка, расчалы стрелы и консоли, установленную на стреле грузовую тележку с крюковой подвеской, подвижно установленную на башне монтажную обойму для наращивания башни, расположенные вокруг башни друг над другом рамы, соединяющие башню с настенными опорами здания. Рамы соединены между собой и монтажной обоймой и установлены на башне с возможностью их перемещения монтажной обоймой вдоль башни. Рамы и монтажная обойма соединены друг с другом тягами, расположенными по периметру рам и монтажной обоймы крана параллельно башни. Тяги шарнирно связаны с рамами, а между рамами и монтажной обоймой по высоте образованы зазоры. Способ наращивания башни крана заключается в фиксации башни крана на установленной высоте в проектном положении путем соединения башни крана со зданием посредством расположенных на башне рам. Достигаются снижение трудоемкости монтажно-демонтажных работ и повышение безопасности. 3 н. и 2 з.п. ф-лы, 5 ил.



Изобретение относится к монтажным строительным кранам, предназначенным преимущественно для строительства высотных зданий, при этом основными отличительными элементами таких кранов являются установленная на секционной башне стрела с крюковой подвеской, башня, оснащенная средством ее наращивания дополнительными секциями башни, и расположенные по высоте башни в ярус распорки, соединяющие башню крана со строящимся высотным зданием, высота которого может достигать нескольких сотен метров. Башенный кран может быть также использован в качестве крана для строительства зданий, имеющих высоту до 50 метров.

Известен способ наращивания башни башенного крана, включающий операцию подъема секции до места ее установки в проем башни, введение секции в проем и ее соединение с нижней и верхней секциями башни, причем для введения секции в проем башни используются поворотная рама, монтажная стойка с кронштейнами и другие элементы [1].

Известен способ монтажа башни башенного крана, имеющего в нижней части портал, в проем которого вводят наращиваемую секцию башни путем ее поворота в вертикальной плоскости, при этом секцию перед ее поворотом навешивают на нижний край секции, которая прикреплена к башне, нижний край наращиваемой секции соединяют канатом с порталом, после чего поднимают всю башню на высоту секции, опускают наращиваемую секцию в проектное вертикальное положение [2].

Данные способы являются весьма трудоемкими и энергоемкими, поскольку при подращивании башни наращиваемой секцией снизу приходится каждый раз поднимать башню крана и всю верхнюю часть крана над порталом.

Известен башенный кран с наращиваемой башней, содержащей устройство для наращивания и введения наращиваемой секции в проем башни, при этом устройство включает направляющие, по которым наращиваемую секцию в ее вертикальном положении вводят в проем башни, причем наращиваемую секцию башни поднимают с земли краном в ее вертикальном положении [3].

Данное устройство предусматривает способ наращивания башни, заключающийся в том, что наращиваемую секцию вводят в проем башни в вертикальном положении, что отрицательно влияет на безопасность наращивания и трудоемкость. При этом требуется сложная конструкция для введения секции в проем башни.

Известен башенный кран с монтажной обоймой для наращивания башни, при этом для введения секции башни в ее проем используются катучие опоры [4].

Наращиваемая секция башни вводится в проем башни в вертикальном положении и по катучим опорам перемещается в проем башни в ее проектное положение, что отрицательно влияет на безопасность монтажных работ, поскольку перекатываемая по катучим опорам в вертикальном положении секция имеет наименьшую устойчивость.

Известны башенные краны с монтажными обоймами, закрепленными в верхних частях башенных кранов на башнях, при этом конструкция каждого из этих кранов и его монтажная обойма предусматривают закатывание по направляющим наращиваемой секции в ее вертикальном положении в проем башни [5-7].

Известен способ наращивания башни башенного крана, включающий подъем краном наращиваемой секции до уровня проема монтажной обоймы и проема башни крана, фиксацию наращиваемой секции и ее введение в проем башни путем поворота относительно точек фиксации, установку наращиваемой секции в проектное вертикальное положение и ее соединение с башней [8].

В этом техническом решении фиксацию наращиваемой секции в проеме башни производят путем опирания наружного нижнего края этой секции на верхний наружный край нижней секции башни. Для этого поднятую в вертикальном положении наращиваемую секцию наклоняют по отношению к башне или сначала заводят нижний ее конец в проем башни, а затем заводят в проем верхний конец секции, что связано с выполнением множества монтажных операций, отрицательно влияющих на трудоемкость и безопасность выполняемых на большой высоте работ.

Известен приставной башенный кран, содержащий башню, которая присоединена к стене здания рамами и раскосами [9].

Известен приставной башенный кран с наращиваемой башней и устройством для крепления башни крана к высотному зданию, характеризующийся тем, что он содержит башню, на верхней части которой смонтированы стрела, консоль и оголовок, расчалы стрелы и консоли, установленную на стреле грузовую тележку с крюковой подвеской, подвижно установленную на башне монтажную обойму для наращивания башни, расположенные вокруг башни друг над другом рамы, соединяющие башню с настенными опорами здания [10].

Данный приставной кран [10] предопределяет способ наращивания башни крана, характеризующийся тем, что он включает операцию фиксации башни крана на установленной высоте в проектном положении путем соединения башни крана со зданием посредством расположенных на башне рам, соединяемых с расположенными на здании настенными опорами, операцию образования между нижней частью башни и ее верхней частью проема с помощью монтажной обоймы, операцию введения в проем наращиваемой секции башни и операцию соединения наращиваемой секции с верхней и нижней частями башни.

Приставной башенный кран [10] включает устройство для реализации способа, характеризующееся тем, что оно содержит установленную на башне крана монтажную обойму и установленные друг над другом в ярус рамы.

Приставной башенный кран, способ и устройство, представленные в источнике информации [10], требуют большой трудоемкости наращивания башни и ее соединения со зданием, так как для соединения башни со зданием на разных отметках высоты башни необходимо каждый раз поднимать раму краном, устанавливать ее на башне вручную на большой высоте, что существенно усложняет монтажно-демонтажные работы.

Техническим результатом изобретений является снижение трудоемкости монтажно-демонтажных работ и повышение безопасности.

Технический результат получен приставным башенным краном с устройством наращивания башни и устройством для крепления башни крана к высотному зданию, характеризующимся тем, что он содержит башню, на верхней части которой смонтированы стрела, консоль и оголовок или шарнирно связанная с башней стойка, расчалы стрелы и консоли, установленную на стреле грузовую тележку с крюковой подвеской, подвижно установленную на башне монтажную обойму для наращивания башни, расположенные вокруг башни друг над другом рамы, соединяющие башню с настенными опорами здания, при этом рамы соединены между собой и монтажной обоймой и установлены на башне с возможностью их перемещения монтажной обоймой вдоль башни.

Рамы и монтажная обойма соединены друг с другом тягами, расположенными по периметру рам и монтажной обоймы крана параллельно башни, при этом тяги шарнирно связаны с рамами, а между рамами и монтажной обоймой по высоте образованы зазоры.

Технический результат получен способом наращивания башни крана, характеризующимся тем, что он включает операцию фиксации башни крана на установленной высоте в проектном положении путем соединения башни крана со зданием посредством расположенных на башне рам, соединяемых с расположенными на здании настенными опорами, операцию образования между нижней частью башни и ее верхней частью проема с помощью монтажной обоймы, операцию введения в проем наращиваемой секции башни и операцию соединения наращиваемой секции с верхней и нижней частями башни, причем до выполнения указанных операций сначала в нижнем опущенном положении монтажной обоймы устанавливают под монтажной обоймой друг над другом рамы вокруг башни и соединяют рамы тягами между собой и с монтажной обоймой, затем перемещают вдоль башни крюковой подвеской крана монтажную обойму вместе с соединенными с ней рамами до положения наращивания башни крана и осуществляют указанный подъем верхней части башни над ее нижней частью монтажной обоймой с подвешенными на ней рамами до расчетной высоты, при достижении которой осуществляют первое соединение башни со зданием, для чего используют сначала нижнюю раму, которую связывают с башней и опорами здания, далее наращивают указанным образом башню до следующей расчетной высоты и после этого указанным образом на следующей высоте соединяют башню со зданием второй снизу рамой и следующими по высоте опорами здания, после этого описанный цикл наращивания башни и ее фиксации в проектном положении повторяют до момента соединения всех рам с башней крана и опорами здания, а при уменьшении высоты башни при демонтаже крана указанные операции проводят в обратной последовательности.

Устройство для реализации способа содержит установленную на башне крана монтажную обойму и установленные друг над другом в ярус рамы, соединенные с монтажной обоймой и между собой тягами.

Рамы шарнирно соединены между собой и монтажной обоймой, шарниры соединения расположены на концах тяг, каждое шарнирное соединение выполнено разъемным.

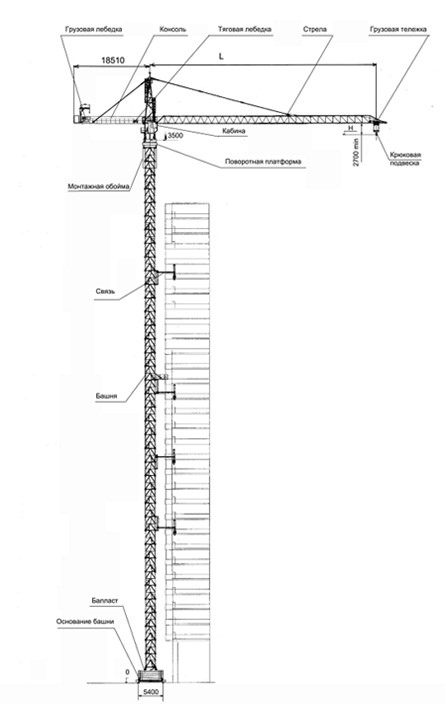

На фиг.1 показан башенный кран с устройством наращивания башни и устройством крепления башни к зданию;

на фиг.2 — башня крана с устройством наращивания башни и устройством крепления башни к зданию;

на фиг.3 — башенный кран в рабочем положении, присоединенный к зданию опорами;

на фиг.4 — башенный кран в монтажном положении при выполнении операций соединения рам с монтажной обоймой;

на фиг.5 — сечение А-А на фиг.3 (повернуто).

Башенный кран содержит выполненную из соединенных между собой отдельных секций башню 1 (фиг.1), на верхней части которой смонтированы стрела 2, противовесная консоль 3 и оголовок 4, при этом на стреле подвижно вдоль нее установлена грузовая тележка 5, на которой посредством грузового каната 6 подвешен грузовой крюк 7. Данный башенный кран установлен на основании строительной площадке неподвижно, что не исключает возможности установки башни данного крана на ходовой тележке для его передвижения по рельсовому пути.

На башне крана установлено устройство для наращивания башни, в частности монтажная обойма 8, которая зафиксирована на башне с возможностью ее перемещения по башне вверх и вниз. В рабочем положении крана, модифицированного для строительства высотных зданий, монтажная обойма всегда находится в верхней части башни (фиг.3). В этой модификации крана монтажная обойма служит как для монтажа башни крана (увеличения высоты и уменьшения высоты башни с целью выполнения монтажно-демонтажных работ), так и для увеличения высоты башни крана в случае повышения высоты строящегося здания.

В рабочем положении стандартного крана для строительства невысоких зданий, высота которых находится в пределах до 50 метров, монтажная обойма 8 всегда находится в нижней части башни (фиг.4), поскольку в этом случае монтажная обойма предназначена лишь для монтажа и демонтажа башни крана — увеличения или уменьшения ее высоты. В конструкции приставного башенного крана, модифицированного для строительства высотных зданий, на кране под его монтажной обоймой 8 расположено устройство для крепления башни крана к зданию (фиг.1). Устройство шарнирно закреплено на обойме 8 и представляет собой связанные между собой рамы 9-12, которые предназначены для соединения башни крана со зданием, высота которого постоянно увеличивается и соответственно этой высоте увеличивается высота башни. Связанные со зданием рамы 9-12 используют с целью исключения изгиба башни. Рамы 9-12 имеют идентичную конструкцию. Рамы расположены под монтажной обоймой 8 и связаны в их нерабочем положении между собой и с монтажной обоймой 8. В этом положении рамы по сути подвешены к монтажной обойме. Каждая рама (фиг.5) содержит расположенные в горизонтальной плоскости переднюю П-образную часть 13 и заднюю П-образную часть 14, которые жестко соединены между собой болтовым соединением 15 так, как это показано на изображении. Части рамы образуют замкнутый контур, внутри которого расположена башня 1. Части рамы имеют одинаковую конструкцию, идентичны по форме и взаимозаменяемы. Передняя часть 13 рамы имеет кронштейны 16, которыми рама соединена со съемными настенными опорами 17 (раскосами или растяжками). Один конец каждой опоры соединен пальцем 18 со зданием 19. Это соединение выполнено посредством жестко закрепленного на здании несущего элемента 20, в проушине которого расположен палец 18. Другой конец каждой настенной опоры 17 соединен пальцем 18 с соответствующей рамой, в частности с рамой 14 на фиг.5. Каждая рама в ее рабочем положении зафиксирована на башне 1 средствами 21 и 22 фиксации. Рамы 10-12 (фиг.2) соединены между собой тягами 23. Рама 10 соединена с монтажной обоймой 8 тягами 24. Концы каждой тяги 23 и каждой тяги 24 шарнирно связаны с соответствующей рамой съемными пальцами 25 и 26. Тяги 23 и 24 расположены, преимущественно, на двух противоположных сторонах рамы (на лицевой и обратной сторонах на фиг.2). Тяги 23 и 24 могут также быть расположены равномерно по периметру рамы в любом другом порядке. Башня 1 состоит из множества соединенных между собой секций 27 (фиг.1). Между башней и оголовком 4 расположено опорно-поворотное устройство 28 для поворота верхней части относительно башни.

Башенный кран работает следующим образом. В рабочем положении крана его верхняя часть, в которую входят стрела, противовесная консоль и оголовок, всегда находятся над строящимся зданием 19 (фиг.1, 3, 4). По мере возведения здания и увеличения его высоты, наращивают известным образом монтажной обоймой 8 башню 1 и увеличивают ее высоту каждый раз, когда возникает опасность изгиба башни, при этом высоту башни увеличивают также в связи с другим условием — чтобы стрела крана находилась над строящимся зданием.

Наращивание башни осуществляют известным образом путем введения в проем между секциями 27 башни наращиваемой дополнительной секции башни, которую поднимают с земли грузовым крюком 7 крана и вводят в образованный с помощью монтажной обоймы проем между секциями 27 башни. После соединения наращиваемой секции башни с нижней и верхней секциями 27 башни описанный цикл наращивания башни повторяют. После увеличения высоты башни до определенного значения башню соединяют со зданием для обеспечения устойчивости крана. Соединение башни со зданием выполняют устройством для крепления башни крана к зданию, работа которого функционально связана с работой крана. Это объясняется тем, что представленный в данном описании приставной башенный кран кроме операций подъема и перемещения грузов выполняет также другие операции, связанные с наращиванием башни и ее соединением со зданием.

Работа устройства для наращивания башни и ее соединения со зданием поясняется способом, предусматривающим, что сначала на башне (фиг.4) к монтажной обойме 8 присоединяют тягами 23 и 24 рамы 9-12. Далее грузовым крюком 7 поднимают монтажную обойму 8 вместе с рамами в положение, которое показано на фиг.1. Это положение соответствует высоте, на которой требуется осуществить первое соединение башни 1 крана со зданием 19 (фиг.3) и соединяют сначала нижнюю раму 9 со зданием так, как это показано на фиг.3. Затем при увеличении высоты возводимого здания до высоты, которая соответствует следующему соединению башни со зданием, последовательно соединяют башню крана со зданием рамами 10, 11 и 12.

Соединение башни 1 со зданием осуществляют следующим образом. Сначала средствами 22 фиксации фиксируют и закрепляют на башне, например, раму 11 (фиг.5), а затем настенными опорами 17 и пальцами 20 соединяют раму 11 со зданием посредством специальных, закрепленных на здании крепежных элементов.

При работе крана, осуществляющего монтаж здания 19, по мере увеличения высоты здания до расчетной высоты постоянно наращивают башню 1 крана дополнительными секциями башни и после наращивания башни на высоту приблизительно более 50 метров башню крана соединяют со зданием рамой и настенными опорами для обеспечения устойчивости башни и крана в целом.

Таким образом, способ включает операцию увеличения высоты башни и операцию соединения башни со зданием посредством установленных на обойме в подвешенном состоянии рам 9-12. Поскольку рамы 9-12 устанавливают на обойме 8 с возможностью беспрепятственного отсоединения от обоймы и освобождения от настенных опор 17, то при демонтаже крана последние демонтируют последовательно путем извлечения пальцев из проушин рам и опор. Во время уменьшения высоты башни и демонтажа крана все вышеописанные операции проводят в обратной последовательности.

Источники информации

1. SU 823265 A1, 20.07.1979.6. DE 2730724 C3, 07.07.1977.
2. SU 633791 A1, 15.11.1974.7. DE 2253201 C3, 07.10.1976.
3. SU 1318510 А1, 17.07.1985.8. DE 3337911 A1, 19.10.1983.
4. SU 979264 A1, 03.07.1981.9. CN 101264850, 17.09.2008.
5. DE 1456455 C3, 22.07.1976.
10. Башенный кран КБ-585. Каталог башенных кранов. — ЗАО «Машстройиндустрия», с.10-11, без даты публикации (копия прилагается).

1. Приставной башенный кран с наращиваемой башней и устройством для крепления башни крана к высотному зданию, характеризующийся тем, что он содержит башню, на верхней части которой смонтированы стрела, консоль и оголовок или шарнирно связанная с башней стойка, расчалы стрелы и консоли, установленную на стреле грузовую тележку с крюковой подвеской, подвижно установленную на башне монтажную обойму для наращивания башни, расположенные вокруг башни друг над другом рамы, соединяющие башню с настенными опорами здания, при этом рамы соединены между собой и монтажной обоймой и установлены на башне с возможностью их перемещения монтажной обоймой вдоль башни.

2. Приставной башенный кран по п.1, характеризующийся тем, что рамы и монтажная обойма соединены друг с другом тягами, расположенными по периметру рам и монтажной обоймы крана параллельно башни, при этом тяги шарнирно связаны с рамами, а между рамами и монтажной обоймой по высоте образованы зазоры.

3. Способ наращивания башни крана, характеризующийся тем, что он включает операцию фиксации башни крана на установленной высоте в проектном положении путем соединения башни крана созданием посредством расположенных на башне рам, соединяемых с расположенными на здании настенными опорами, операцию образования между нижней частью башни и ее верхней частью проема с помощью монтажной обоймы, операцию введения в проем наращиваемой секции башни и операцию соединения наращиваемой секции с верхней и нижней частями башни, причем до выполнения указанных операций сначала в нижнем опущенном положении монтажной обоймы устанавливают под монтажной обоймой друг над другом рамы, вокруг башни и соединяют рамы тягами между собой и с монтажной обоймой, затем перемещают вдоль башни крюковой подвеской крана монтажную обойму, вместе с соединенными с ней рамами до положения наращивания башни крана и осуществляют указанный подъем верхней части башни над ее нижней частью монтажной обоймой с подвешенными на ней рамами до расчетной высоты, при достижении которой осуществляют первое соединение башни со зданием, для чего используют сначала нижнюю раму, которую связывают с башней и опорами здания, далее наращивают указанным образом башню до следующей расчетной высоты и после этого указанным образом на следующей высоте соединяют башню со зданием второй снизу рамой и следующими по высоте опорами здания, после этого описанный цикл наращивания башни и ее фиксации в проектном положении повторяют до момента соединения всех рам с башней крана и опорами здания, а при уменьшении высоты башни при демонтаже крана указанные операции проводят в обратной последовательности.

4. Устройство для реализации способа, характеризующееся тем, что оно содержит установленную на башне крана монтажную обойму и установленные друг над другом в ярус рамы, соединенные с монтажной обоймой и между собой тягами.

5. Устройство для реализации способа по п.4, характеризующееся тем, что рамы шарнирно соединены между собой и монтажной обоймой, шарниры соединения расположены на концах тяг, каждое шарнирное соединение выполнено разъемным.

Реферат — Башенно приставные краны

Реферат

  • формат docx
  • размер 168.31 КБ
  • добавлен 28 октября 2010 г.

Башенные приставные краны
Высота башни
Кран башенный приставной КБ-
471. У1

Похожие разделы

  1. Академическая и специальная литература
  2. Безопасность жизнедеятельности и охрана труда
  3. Охрана труда на предприятии
  4. Система управления ОТ на предприятии
  5. Инструкции по охране труда на предприятии
  6. Инструкции по охране труда прочие
  7. Инструкции по ОТ при работе на подъемно-транспортных машинах
  8. Инструкции по ОТ при работе с грузоподъемными машинами и механизмами
  1. Академическая и специальная литература
  2. Транспорт
  3. Подъемно-транспортные машины
  4. Грузоподъемные машины и механизмы

Смотрите также

Контрольная работа

  • формат docx
  • размер 679. 24 КБ
  • добавлен 20 апреля 2011 г.

Отчет по учебной практике по дисциплине «Строительные машины». ЯГТУ. Содержание Одноковшовые экскаваторы Общие сведения Классификация Устройство Система индексации Башенные краны Общие сведения Устройство Основные разновидности Основные параметры кранов Индексация строительных башенных кранов Погрузочно-разгрузочные машины Назначение погрузочно-разгрузочных машин Классификация Вилочные погрузчики Одноковшовые погрузчики Многоковшовые погрузчики З…

Реферат

  • формат doc
  • размер 188 КБ
  • добавлен 30 октября 2010 г.

Требования, предъявляемые к строительным машинам. Классификация строительных машин. Классификация грузоподъемных машин. Строительные краны. Краны пролетного типа. Техника безопасности. Техническое освидетельствование кранов

Реферат

  • формат doc
  • размер 314 КБ
  • добавлен 18 апреля 2010 г.

Конструкция и назначение гусеничного ходового оборудования. Область применения, конструктивная схема, принцип работы пневмоустановок всасывающего действия. Назначение, область применения, классификация башенных кранов.

Реферат

  • формат dwg, pdf, txt, doc
  • размер 18.05 МБ
  • добавлен 01 ноября 2010 г.

Различные чертежи по строительным машинам (краны, бульдозеры и т. д. ) и в разных форматах. Краны. Экскаваторы. Тягачи. Треллеры. Краны. Башенные. Гусеничные. Железнодорожные. Козловые. Плавучие. Разные.

Реферат

  • формат doc
  • размер 992 КБ
  • добавлен 23 октября 2010 г.

В данном реферате рассматриваются следующие виды кранов: Кран козловой крюковой общего назначения, Кран козловой грейферный, Кран козловой магнитный, Кран козловой магнитно-грейферный, Кран козловой монтажный, Универсальный козловой кран. Для каждого из них приведены технические характеристики (оформлены в виде таблиц). Объём реферата — 16 страниц. ВИСТех ВолгГАСУ

Реферат

  • формат doc
  • размер 195 КБ
  • добавлен 05 декабря 2010 г.

1. Понятие по механизации в строительстве — понятие машин и механизмов — основные требования, предъявляемые машинам и механизмам — основные элементы и составляющие строительных машин — основные технико-экономические показатели строительных машин 2. Грузоподъемные машины и механизмы — простейшие механизмы — способы и средства захвата груза — конструкция башенных кранов — стреловые краны 3. Землеройные и землеройно-транспортные машины — бульдозеры…

Реферат

  • формат doc
  • размер 283 КБ
  • добавлен 26 января 2012 г.

ВлГУ, Владимир, 2012г., 19 стр. Введение Общая характеристика стреловых самоходных кранов и их классификация Автомобильные краны Пневмоколесные краны Устойчивость самоходных стреловых кранов Использованные источники

Реферат

  • формат jpg, dwg
  • размер 11. 67 МБ
  • добавлен 05 января 2011 г.

Чертежи в AutoCad 3D моделей техники(Краны, самолеты, вертолеты, экскаваторы, поезда, автосамосвалы, БелАзы и др. )rn

Реферат

  • формат dwg, txt
  • размер 1.18 МБ
  • добавлен 31 марта 2010 г.

Чертежи в формате dwg (34 отдельных файла) с графиками грузоподъемности Краны автомобильные (15 чертежей): КС-2561Д, КС-3571, КС-3574, КС4561А, КС-4572, КС-35714, КС-45717, КС-2561К, КС-2561Л, КС-2568, МКА-10М, МКА-16, МКА-40, СМК-10 Краны гусеничные (13 чертежей): КС-7163, КС-8165, МКГ-25, МКГ-40, МТТ-16, МКГ-25БР, ДЭК-50, ДЭК-251, РДК-25, РДК-160-2, СКГ-63-100, СКГ-40-63, Э2503 Краны пневмоколесные (6 чертежей): КС-4361А, КС-4362, КС-5363А, КС-. ..

Реферат

  • формат dwg, txt
  • размер 1.5 МБ
  • добавлен 23 апреля 2010 г.

Чертежи в формате dwg (вид сбоку и сверху) Автомобили грузовые (МАЗ) Бетононасос (БС-126) и миксер Бульдозеры (CAT D7R, ДЗ-25) Буровые установки (JUNTTAN, R-12G, БТС-2, ННБ) Землеройное оборуд. Краны автомобильные (КС-35715-1) Краны башенные (КБ-160.2, КБ-403) Краны гусеничные (РДК-25, CКГ-50) Краны-трубоукладчики (Т-614, ТЛ-4) Погрузчики (ТО-28А, ПУМ-500) Экскаваторы (ЭО-2621, ЕК-270, ЕК-18, ЭО-4111) стройтехника (миксер, эвакуатор, экскаватор,…

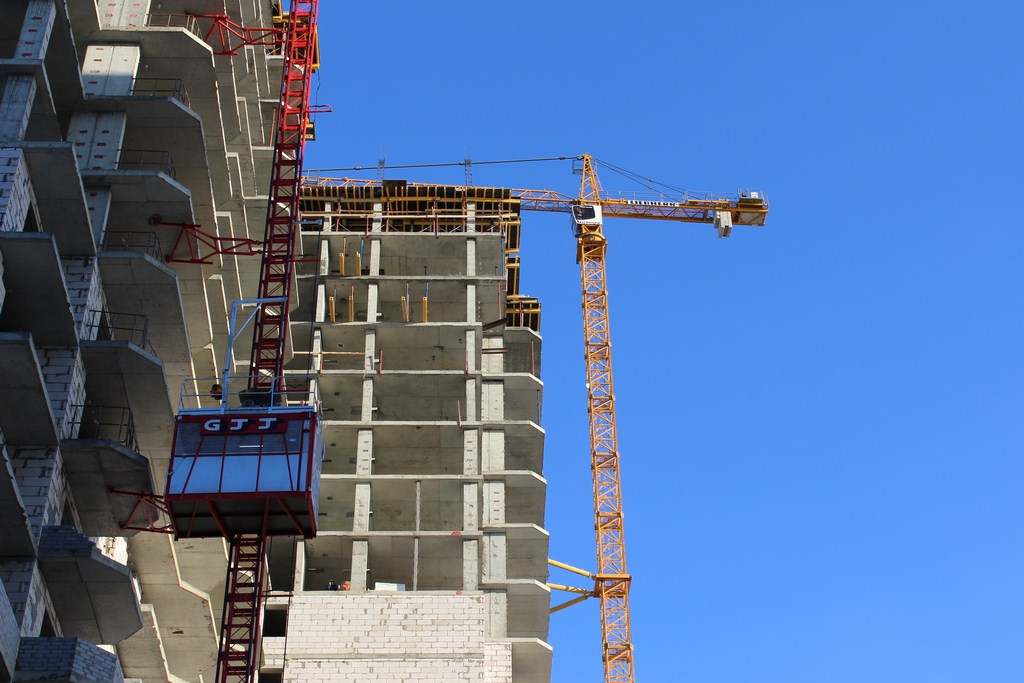

Краны для высотного строительства: куда повернется стрела?

     Повсеместная глобализация и бурное развитие мегаполисов диктуют свои правила в области городского строительства. В условиях колоссальной плотности застройки эргономичные высотки из сегмента архитектурных ноу-хау перешли в разряд оптимальных решений максимально эффективного и экономически выгодного зонирования территорий. Строительство таких зданий позволяет не только существенно сэкономить пространство, но и обеспечить максимально комфортные условия жизни для населения с учетом всех потребностей. Особые задачи встают не только перед организациями, осуществляющими застройку, но и перед производителями оборудования и спецтехники для высотных работ. Не остался в стороне и рынок подъемных кранов, стремительно преобразившийся под влиянием новых тенденций.



Башня, которую не сносит



         Так уж повелось, что ни одна строительная площадка не обходится без применения грузоподъемных механизмов. Первые подобные конструкции, пусть и достаточно примитивные, использовались еще в Древнем Египте для возведения пирамид, а в готическую эпоху с применением подобного оборудования в Германии был построен Ульмский собор высотой 161,5 метра. Прогресс не стоит на месте, и сейчас в распоряжении людей технологии, позволяющие строить здания намного выше. Закономерно и логично, что и современные краны тоже уже совсем не похожи на своих предков, требования к их характеристикам становятся все жестче и многограннее, но прежним осталось одно – их важная роль при возведении сооружений.



      Все современные краны строительного назначения можно разделить на четыре группы: башенные, самоходные стреловые, стационарные, специального назначения. Выбор техники зависит от задач, объемов и специфики работ. Если говорить конкретно о высотном домостроении, то здесь применяются первые два вида. На то есть ряд объективных причин.



        Традиционно каркасы высотных зданий имеют высоту от 100-150 и более метров. Учитывая специфические условия монтажа, можно применять грузовые вертолеты, но куда рациональнее и экономически выгоднее использовать в данных целях башенные краны.



         Данные краны бывают различных модификаций в зависимости от способа установки. Многолетняя практика показала, что при возведении сооружений высотой более 16 этажей вместо рельсовых кранов общего назначения следует использовать сконструированные непосредственно для этих целей свободно стоящие (приставные) башенные краны либо краны на анкерном основании (самоподъемные).



        В тех случаях, когда ведется сборное строительство высотных зданий с железобетонным каркасом, целесообразным является применение приставных башенных кранов, размещенных за пределами контуров здания и не мешающих проведению работ на объекте.



       Конструкция машины следующая: башня, верхняя секция с устройством для монтажа девятнадцати промежуточных секций и поворотного оголовка с противовесной консолью и горизонтальной стрелой, по которой движется стреловая каретка. Удлинение башни происходит путем установки сверху дополнительных секций. Для соблюдения требований техники безопасности во время проведения работ по стыкованию секций монтажники располагаются в подвесных люльках, перемещающихся вместе с монтажной стойкой.



       Для выполнения широкого спектра задач по возведению сооружений любой высоты также применяются самоподъемные, или, как их еще называют, «ползучие» башенные краны. Данную технику можно использовать на косогорах, в стесненных условиях, во время строительства зданий со сложной конфигурацией, что особенно актуально с учетом последних тенденций в проектировании и архитектуре. Но важно помнить, что краны данной конструкции грузоподъемностью 3-5 тонн и вылете стрелы 22 метра очень массивны, поэтому применять их стоит только для сооружения зданий с металлическим каркасом.



     Принцип работы «ползучего» крана следующий: он монтируется на конструкциях строящегося сооружения, а затем посредством собственных приспособлений по необходимости передвигается вверх на несколько этажей в зависимости от темпов и особенностей строительного процесса. Также его можно поднимать с помощью размещенной у основания башни лебедки или с использованием специальных гидравлических устройств выдвижения.



      Самоподъемные краны отличаются от приставных большими возможностями, так как их башня позволяет осуществлять поднятие груза на высоту до 1000 метров. На сегодняшний день подобную технику производят несколько компаний в мире: Favelle Favco Group (Австралия), Potein (Франция) и Liebherr (Германия). Крупнейшим отечественным производителем башенных кранов является ОАО «Ржевский Краностроительный Завод». Здесь изготавливают стационарный КБ-473, разработанный ржевским НИИ «Башкран» совместно с питерским НТП «Башкран» и насчитывающий десять исполнений стандартной максимальной грузоподъемностью 8 т. Кран, оснащенный неполноповоротной башней и балочной полноповоротной стрелой с вылетом 35-50 м, предназначен для возведения сооружений зданий высотой до 62 м из монолитного железобетона и кирпича.



Гусеницы для максимальной проходимости и грузоподъемности



     Достойную конкуренцию башенным кранам на строительных площадках, где возводят высотные дома, составляют современные самоходные стреловые краны, день ото дня получающие все большее распространение благодаря своим техническим характеристикам.



  По типу ходового устройства самоходные краны делятся на гусеничные, пневмоколесные, автомобильные и установленные на специальное шасси автомобильного типа. Каждая из модификаций обладает определенными преимуществами для выполнения конкретного спектра задач.



    Гусеничные краны – тяжелые машины с отличной грузоподъемностью и проходимостью, применяемые для перемещения тяжелых грузов. Благодаря тому, что обширная поверхность опоры гусеницы обеспечивает снижение удельного давления на грунт, кран способен передвигаться в условиях бездорожья, слабых грунтов, легкой заболоченности.



    Данные машины выпускают как с решетчатой, так и с телескопической стрелой. Различные модификации кранов первого типа производят следующие компании: Liebherr, Sany, Hitachi, Terex, XCMG, Kobelco, а на выпуске гусеничных кранов с телескопической стрелой специализируются Favelle Favco Group, Hitachi, Link-Belt, Maeda, Sennenbogen и другие предприятия.



      Сила гусеничных кранов является одновременно и их слабостью, так как из-за габаритов и сложной конструкции эта техника отличается плохой маневренностью и низким уровнем мобильности, а перемещение с объекта на объект представляется для нее весьма затруднительной задачей. Плюс ко всему тяжелые гусеницы, занимающие порядка 40% всей машины, подвержены быстрому износу деталей, что повышает эксплуатационные расходы.



Мобильность и функциональность



        Но если гусеничные краны применяются лишь в определенных случаях, то почти на каждой строительной площадке в России наряду с башенным краном можно увидеть автомобильный кран. Эта техника – образец мобильности среди грузоподъемных машин. Они способны самостоятельно и, что характерно, весьма быстро добраться до объекта строительства, а также оперативно, без долгих предварительных подготовительных работ приступить к выполнению задач.



      Автокраны классифицируются по номинальной грузоподъемности, по способу передвижения и по исполнению стрелы крана. В высотном домостроении, а также при монтаже крупных объектов и подъемов/спусков тяжелых грузов на большую высоту/глубину преимущественно применяются машины, обладающие большой грузоподъемностью и высотой подъема крюка.



       Примечательно, что если еще буквально несколько лет назад практически все выпускаемые на российских заводах 25-тонные машины, оборудованные 3-секционными 21-метровыми стрелами коробчатого сечения, были идентичны и различались только базовым шасси, то сейчас на рынке представлено множество моделей с различным шасси.



       Конструкция автокранов выглядит следующим образом: вместо кузова на шасси автомобиля монтируется ходовая, а также поворотная рама, на которую в свою очередь устанавливаются механизмы подъема и опускания стрелы, поворотный механизм, стрела, кабина и противовес. Данные машины часто называют кранами-вездеходами, так как они способны беспрепятственно перемещаться между объектами как в пределах одного города, так и в труднодоступной местности, позволяя работать и на асфальте, и на строительной площадке.



       Но недостатки есть и у данной модели. Главный минус – небольшая устойчивость данных машин. Для того, чтобы автокран мог беспрепятственно и эффективно выполнять свои задачи, его конструкция дополнена гидравлическими или пневматическими опорами. В рабочем состоянии с применением выносных опор кран становится стационарным.



Куда дует ветер



         Отечественный рынок автокранов – динамично развивающаяся отрасль, за последние годы совершившая значительный скачок вперед по своему технологическому развитию наряду в связи с изменившимися требованиями и тенденциями в строительстве. Освоение многоосного шасси позволило нашим производителям выпускать автокраны с улучшенными грузовысотными параметрами, что наряду с увеличением грузоподъемности «старших моделей» до 50 тонн привело к расширению возможностей и сфер применения.



        В связи с развитием высотного домостроения и появлением возможности применения в нем автокранов вырос спрос на машины большей грузоподъемности. Так, в настоящее время возросла популярность автокрана грузоподъемностью 25 тонн, тогда как еще несколько лет назад лидирующие позиции в сегменте занимала 16-тонная машина.



      Современные модели автокранов большой грузоподъемности с повышенной высотой подъема используются в высотном домостроении, при монтаже крупных объектов и для вертикальной транспортировки тяжелых грузов на внушительную высоту и глубину, тогда как краны массой от 7 до 16 тонн применяли для перемещения грузов только ограниченной массы, в малоэтажном строительстве, а также в коммунальном хозяйстве. Но при этом с увеличением габаритных размеров и опорного контура свобода действий данной техники в условиях плотной городской застройки значительно снизилась.



        Еще одной отличительной чертой современного российского рынка автомобильных кранов является тот факт, что традиционно сегмент грузоподъемности от 16 до 50 т сформирован преимущественно моделями отечественного производства на местном же шасси («Урал», МАЗ, КамАЗ, МЗКТ), тогда как в сегменте грузоподъемностью от 70 т используется иностранное автошасси с отечественной крановой установкой либо машины зарубежного производства.



    Выпуском автокранов в настоящее время занимается ряд российских и зарубежных компаний. Ключевыми иностранными производителями считаются Tadano, Link-Belt, Kato, Liebherr, Grove, Terex, Zoomlion и XCMG; среди российских компаний лидирующие позиции по выпуску автокранов являются следующие предприятия: ОАО «Автокран», ОАО «Клинцовский автокрановый завод», ЗАО «Газпром-Кран», ОАО «Челябинский механический завод», ОАО «Галичский автокрановый завод», ОАО «Ульяновский механический завод №2» и ОАО «Угличский машиностроительный завод».



     Секрет востребованности кранов на шасси автомобильного типа кроется в том, что оно эффективно выполняет поставленные задачи даже в самых сложных условиях, при этом обладая впечатляющей грузоподъемностью. Рекордсменом в данном сегменте по праву является кран Liebherr LTM 11200-9 со 100-метровой стрелой и предельной грузоподъемностью 1200 т. Среди российских образцов техники лавры первенства принадлежат ГАКЗ, в линейке которого есть КС-74713, способный работать с 80-тонными грузами, и 110-тонный КС-99713.



      Но ошибочно будет назвать автошасси безупречным решением. Есть у него и недостатки, к которым в первую очередь относится ограниченная грузоподъемность и потребность в обвязочной платформе, оснащенной выдвижными опорами, на которую устанавливают крановую установку, придающую вес оборудованию и увеличивающую центр тяжести.



     Впрочем, есть модификация, лишенная этих изъянов, – специальное шасси автомобильного типа. Впервые автокран, установленный на такое шасси, появился в 1981 году после того, как компания Liebherr получила заказ от «Машиноимпорта» на изготовление и поставку 330 единиц телескопических кранов. Новая машина с односкатной ошиновкой отличалась повышенной проходимостью и была способна передвигаться по абсолютно любым дорогам вне зависимости полотна.



     Зарекомендовав себя во время эксплуатации у заказчика, данная конструкция была перенята другими европейскими производителями кранов, такими как FAUN и Demag. Дальше свое внимание на эту технологию обратили внимание американские и японские инженеры, после чего спецшасси получило широкое распространение на строительных площадках в мире. Сейчас краны на спецшасси успешно эксплуатируются при возведение высотных домов, погрузке и монтаже тяжелых и крупногабаритных грузов.



     Но вернемся к небоскребам. С 4 по 6 октября 2017 года в Екатеринбурге в третий раз проходит Международный форум-выставка высотного и уникального строительства 100+ Forum Russia. Мероприятие, объединяющее представителей органов власти, девелоперских организаций, компаний-застройщиков, производителей и дилеров техники, оборудования, материалов и технологий для строительства, выступает в качестве ведущей коммуникационной и презентационной площадки. Здесь не только обсуждают ключевые вопросы, проблематику и перспективы развития высотного домостроения, но и представляют новейшие мировые достижения отрасли. На примере данного форума можно четко проследить, как «небоскребная болезнь» влияет на ситуацию на рынке подъемной техники. Конечно, сказать со 100% уверенностью, куда повернется стрела крана через пару лет, вряд ли получится, но, исходя из уже существующих тенденций, очевидным становится одно: максимальная автоматизация всех процессов и оптимизация функционала техники неизбежна.

2.3.2 Башенные краны — septilos.ru

Башенные краны, предназначенные для строительства многоэтажных зданий, имеют телескопические устройства, позволяющие изменить высоту башни в период постройки здания. Кран с телескопическим устройством KB-J60. 2 показан на рис, 2.8.

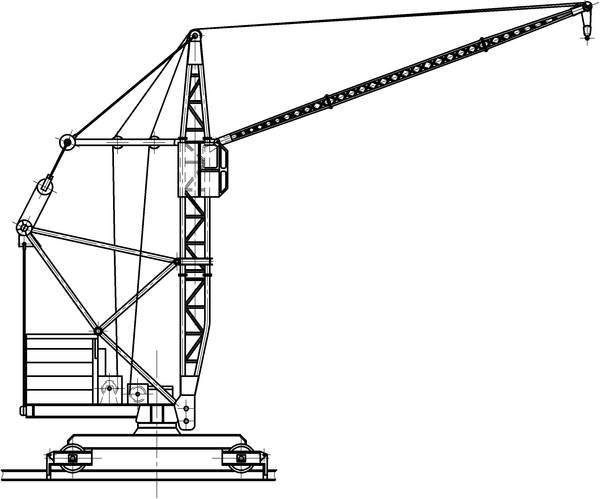

Рисунок 2.8 Общий вид башенного крана КБ-160.2:
1— тележка; 2—ходовая рама; 3—монтажный барабан; 4 — стреловая лебедка; 5 — балласт; 6 — стреловой канат; 7 — грузовой канат; 8 — ка­бина; 9—стреловой расчал; 10 — стрела; 11—датчик ограничителя грузоподъемности; 12 — крюковая обойма; 13 — башня; 14 — грузовая лебедка; 15 — механизм поворота; 16 — поворотная платфор­ма; 17 — опорно-поворотный круг

Башня крана состоит из неподвижной секции (портала) и выдвижных секций. Всего выдвижная часть крана включает четыре инвентарные секции длиной 5, 6 м каждая и одну головную секцию. Выдвижная часть опирается основанием на портал, установленный на поворотной платформе и удерживаемый в вертикальном положении телескопическими подкосами. Башня выдвигается полиспастом, канат которого одним концом закрепляется в верхней обвязке портала, а другой закрепляется на барабане грузовой лебедки. При этом грузовой канат снимается с барабана.

Кабина машиниста размещается в головной секции башни па уровне подвеса стрелы. По мере подращивания башни кабина поднимается вверх.

Стрелы башенных кранов выполняются с перемещающейся по ним тележкой или без нее. В последнем случае полезная нагрузка приложена к крайней точке стрелы. Наличие тележки позволяет подавать груз в назначенное место без перемещения самого крана и повысить плавность движения груза при изменении вылета стрелы. Однако краны, оборудованные такой (балочной) стрелой, имеют меньшую высоту подъема груза, так как стрела при нормальной работе расположена горизонтально.

У некоторых кранов (БТК 5/8, КБК-160. 2) грузовая тележка может быть жестко закреплена на конце стрелы и кран в этом случае работает как с обычной подъемной стрелой. Для уменьшения габаритов при перевозке стрела может быть выполнена складывающейся.

Изменение угла наклона стрелы у башенных кранов осуществляется путем сокращения или удлинения стрелового полиспаста с помощью ручной или электрической лебедки или путем перепасовки полиспастов. Изменение вылета у кранов с подъемной стрелой может быть установочным, т. е. без груза на крюке, или маневровым, т. е. с грузом на крюке.

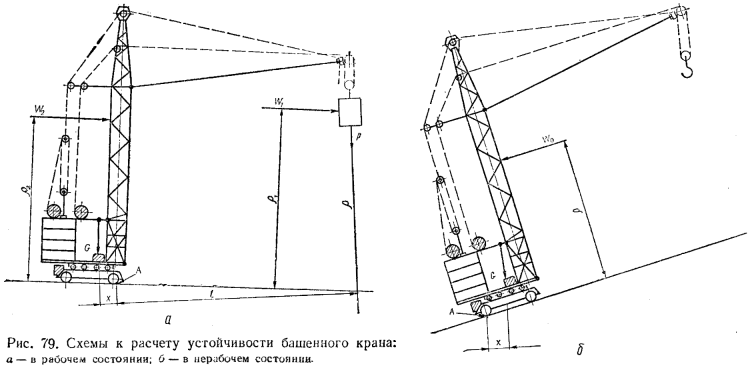

Для уравновешивания массы стрелы и части грузового момента башенные краны снабжаются противовесом. Противовес выполняется в виде неподвижной противовесовой консоли или груз подвешивается к тяге, которая закрепляется к противовесной части стрелы, или плиты противовеса размещаются на поворотной платформе крана.

На некоторых башенных кранах ранних выпусков (БК-5, СБК-2) были применены
качающиеся противовесные консоли для соблюдения постоянного соотношения между моментом от груза и противовеса при различных углах наклона стрелы. Башня крана устанавливается на опорной части, предназначенной для передачи усилия от башни через ходовые колеса на крановый путь. Опорная часть выполняется в виде ходовой рамы, пирамидального шатра или портала и снабжается ходовыми тележками. Типы и основные параметры ходовых тележек башенных кранов регламентированы ГОСТ 14643—69. Стандартные тележки могут изготовляться двух типов (I — ведущая, II-ведомая) с числом колес от 2 до 8 в зависимости от вертикальной нагрузки на тележку.

Для возможности перемещения крана по криволинейному участку пути применяется флюгерная подвеска ходовых тележек к ходовой раме крана. При этом к проушинам рамы крепятся четыре диагонально расположенных поворотных флюгера, имеющих коробчатое сечение. Соединение ходовой тележки с флюгером производится шкворнем. Вращение шкворня во флюгере дает возможность также переводить кран на перпендикулярные пути. У некоторых кранов (например, БК-1000) опорный узел выполнен в виде трехопорного портала, на каждой опоре которого установлены балансирные двухколесные тележки. Применение трехопорного портала позволяет проходить крану криволинейные участки пути, не прерывая работы.

На строительстве жилых зданий применяются мобильные башенные краны. Они имеют решетчатую или трубчатую башню. Характерная особенность этих кранов — складные башня и стрела. Этим облегчаются монтаж, демонтаж, и транспортировка крана.

Мобильные краны демонтируются и переводятся в транспортное положение последовательным опусканием стрелы и башни и подведением под ходовую часть одноосной пневмоколесной тележки.
К мобильным относятся, например, краны БК-215, МСК 3-5/20 и др. Они имеют поворотную платформу с установленными на ней башней, противовесом и механизмами. Поворотная платформа устанавливается при помощи опорно-поворотного круга на раме.
К мобильным кранам относятся также краны серии КБ. Краны этой серии изготовляются в соответствии с ГОСТ 13555—68 «Краны башенные строительные передвижные. Типоразмеры и основные параметры», выпущенным взамен ГОСТ 7379—61, по которому ранее устанавливались параметры кранов серии КБ.

Новым ГОСТом предусмотрено изготовление кранов серии КБ грузоподъемностью до 50 тс, высотой подъема до 60 м и скоростями подъема груза до 80 м/мин. На кранах применяются унифицированые лебедки, механизмы поворота и ходовые устройства.

Передвижные строительные краны серии КБ имеют единую конструктивную схему. Они выполняются с поворотной башней, нижним расположением противовеса В вертикальном положении башня закрепляется с помощью подкосов, связанных с верхней частью двуногой стойки. Краны снабжены электрическим многомоторным приводом. Характерной особенностью кранов этой серии является высокая мобильность: кран транспортируется целиком (без разборки), без демонтажа канатов и электрооборудования. Применением выносных кабин обеспечивается хорошая видимость фронта работ Краны рассчитаны на прохождение по кривым малого радиуса (6—7 м).

ГОСТ 13555—68 рекомендовано на базе основных моделей изготовление кранов: с различным числом промежуточных секций башни и стрелы; с балочной стрелой; на безрельсовом ходу; без башни — в стреловом исполнении и кранов-погрузчиков и других.
Например, кран КБ-100, предназначенный для строительно-монтажных работ при возведении крупнопанельных жилых и гражданских зданий высотой до пяти этажей, выпускается в двух исполнениях: решетчатом (КБ-100, 0) и трубчатом (КБ-100. 1).

На базе этого крана, являющегося основной моделью, созданы следующие модели его: КБ-100. ОМ и КБ-100. 2 — для 9-этажного строительства, КС-100 — для работ по нулевому циклу, КП-100 — для погрузочно-разгрузочных работ на складах, КБ-100. 1С — для работы в условиях Крайнего Севера, КБк-100. 1—край с балочной стрелой. На базе башенного крана КБ-160. 1, предназначенного для строительно-монтажных работ при возведении 7—8-этажных жилых и гражданских зданий на крупных панелей и объемных элементов массой до 8 т, создан ряд его моделей: КБ-100. 1М — для строительства 9-этажных зданий, КБ-160. 2 и КБк-100. 2 — для строительства 16-этажных зданий (с подъемной и балочной стрелами), КБ-160. 2С — для работы в условиях Крайнего Севера, КБ-160. 4 — для строительства элеваторов.

При строительстве многоэтажных зданий высотой до 150 м применяются приставные (рис. 2. 10) и самоподъемные (рис. 2. 11) краны, основные параметры и размеры которых установлены ГОСТ 14274—69.

Рисунок 2.11. Самоподъемный башенный кран. (слева).

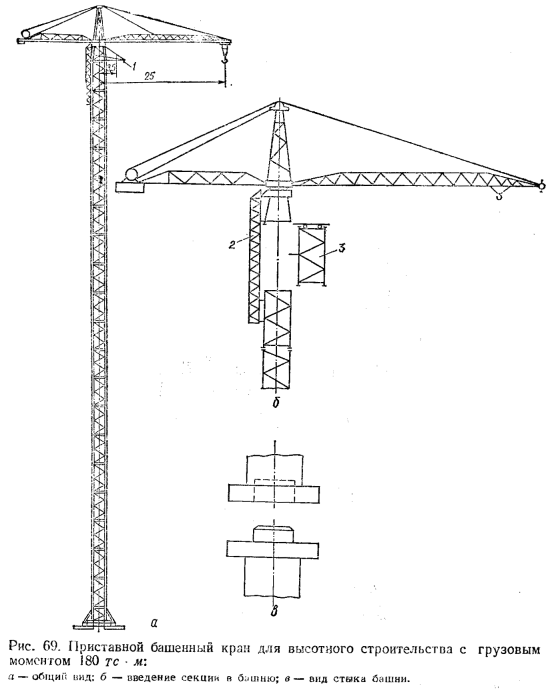

Рисунок 2.10. Приставной башенный кран. (справа)

Характерной особенностью приставных кранов является то, что они выполняются стационарными, а башня крепится через определенный интервал к возводимому зданию и постепенно наращивается по мере роста здания. Основной особенностью самоподъемных кранов являются установка их на металлическом каркасе или стенах строящегося здания и само подъем без разборки на новый рабочий уровень специальным механизмом по мере возведения здания.

Выполненным конструкциям самоподъемных кранов было присвоено наименование УБК, что означает универсальный башенный кран.

Башенные краны для промышленного и гидротехнического строительства серии БК грузоподъемностью до 75 тс с грузовым моментом 300 (БК-300), 600 (БК-600), 1000 (БК-1000) и 1425 тс-м (БК-1425) монтируются и демонтируются по частям при помощи внешних грузоподъемных средств. Все к раны серии БК выполняются с четырехопорным порталом, кроме крана БК-1000, снабженного трехопорным порталом.

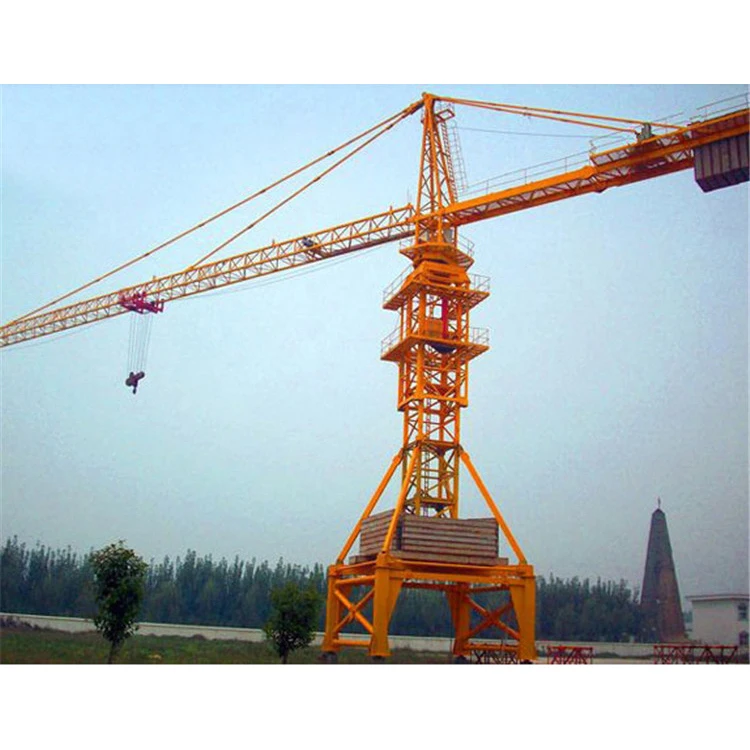

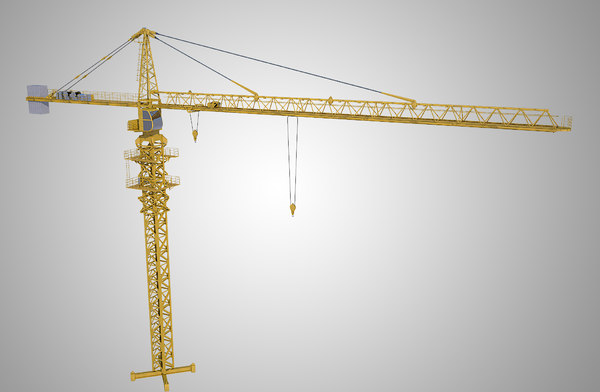

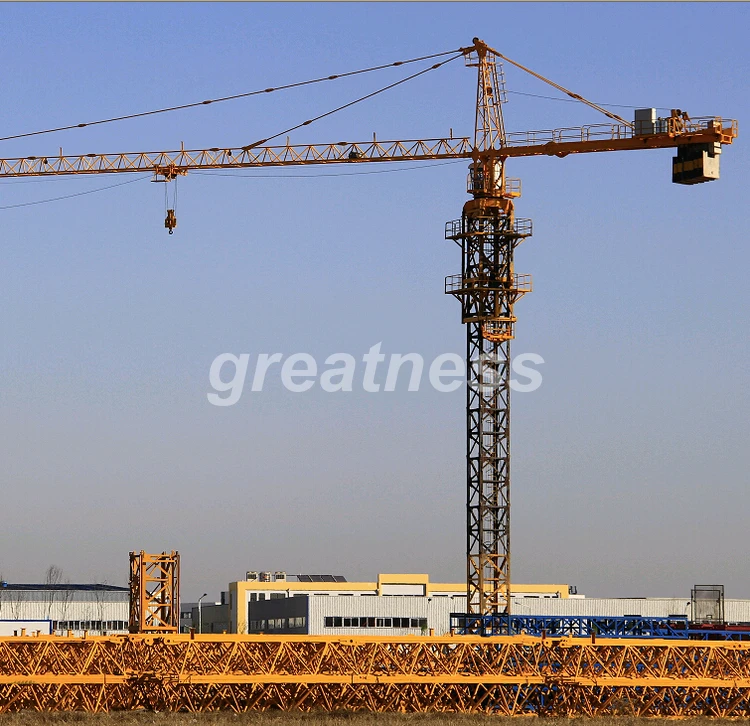

Башенный кран с молотовидной стрелой QTZ100 | Производителя

, QTZ100 (TC5516/6010/6013)

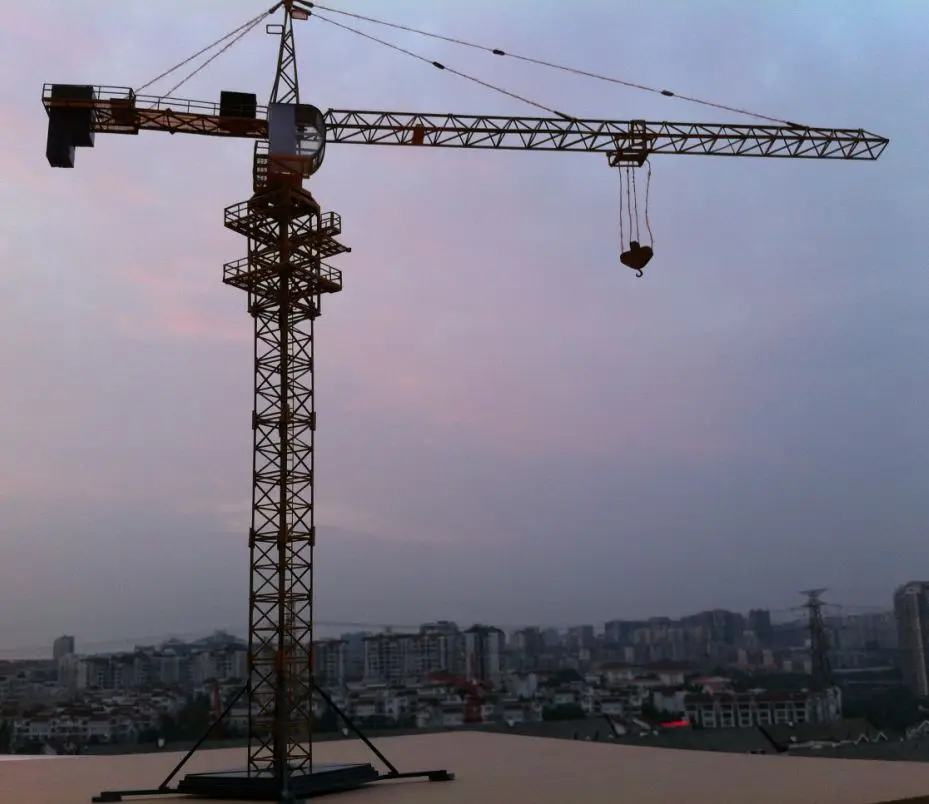

Башенный кран с молотовидной стрелой QTZ100 – это самоподъемный поворотный кран. Максимальный вылет стрелы составляет 55/60 метров, а максимальная высота достигает 150 метров (при добавлении секций мачты и креплений).

Данная серия кранов идет в различных спецификациях: неподвижный, приставной и устанавливаемый внутри здания. Они широко используются на различных строительных площадках. Отличительными особенностями крана являются высокая скорость грузовой тележки и поворотного механизма, а также простота регулировки без влияния на стабильность оборудования.

Благодаря наличию импортной электронной системы управления башенный кран с балочной стрелой имеет срок службы в 3 раза дольше по сравнению с другими моделями, представленными на отечественном рынке, меньшее количество ошибок и легкость в обслуживании.

Легкая конструкция крана состоит из безопасных и прочных секций, изготовленных из сваренной угловой стали. Современные элементы сохраняют свою эффективность даже в неблагоприятных условиях, поддерживая безопасность башенного крана на высоком уровне.

Современные электронные приборы
1) Устройства безопасности, произведенные по передовым технологиям, включают ограничители груза, ограничители грузового момента, ограничители высоты, ограничители вылета стрелы, ограничитель перекоса и тормоза.
2) Устройство защиты каната и валов от разрыва
3) Система регулировки каната для грузоподъемного механизма

Технические характеристики

Параметр Единица измерения Значение
Номинальный грузовой момент кН·м 860
Максимальная грузоподъемностьт 8
Максимальный вылет стрелым 60
Минимальный вылет стрелым 3
Грузоподъемность на конце стрелы т 1,0/1,3
Высота подъема Свободностоящий кранм 45
Приставной кран 150
Грузоподъемный механизм Скорость подъемаЗапасовка
2 4
Скорость м / мин 80 40 10 40 20 5
Нагрузкат 2 4 4 4 8 8
Мин . скорость опускания м / мин 7
Модель двигателя YZRDW250M-4/8
МощностькВт 30/30
Скорость об / мин 1420/725
Поворотный механизм Скорость поворота об / мин 0,64
Модель двигателя YZR132M2-6
МощностькВт 2*3,7
Скорость об / мин 908
Механизм передвижения грузовой тележки Скорость передвижения м / мин 48/24
Модель двигателя YDEJ132S-4/8B5
МощностькВт 4,5/3
Скорость об / мин 1450/720
Механизм самоподъема Скорость подъема м / мин 0,4
Номинальное рабочее давлениеМПа 25
МощностькВт 5,5
Скорость об / мин 1420
Балласт Длина стрелыМ 60 55
Вес балластат 16,8 14,8
Общий вес ( без балласта)т 44,6
Общая мощностькВт 47 , 4 ( включая гидравлическую систему)

Эксплуатационные характеристики

Параметры Значения
1 Макс. грузоподъемность 8 т
2 Вылет стрелы 55 м
3 Грузоподъемность на краю стрелы 1 , 6 т
4 Высота свободностоящего крана 50 м
5 Макс. высота 151 м
6 Размеры секций мачты 1 , 835×1 , 835×2 , 5 м
7 Материалы для изготовления секций Квадратная труба 135×12 мм

Основные параметры

Номинальный грузовой момент кН·м 800
Максимальная грузоподъемность т 8
Рабочий радиус м 3 ~ 55
Высота подъема Свободностоящий кран 50
Приставной кран 151
Скорость подъема Двукратная запасовка м / мин 80 , 4/41 , 0
Четырекратная запасовка 39. 4/20 , 1
Скорость вращения об / мин 0 , 62
Скорость передвижения грузовой тележки об /мин 43 , 3/21 , 9
Скорость подъема 0 , 4
Минимальная скорость плавной посадки груза ≤7
Наружные размеры Шасси м 8×8
Высота крана Свободностоящий кран 55 , 892
Приставной кран 160 , 892
Расстояние от конца стрелы до оси вращения 54 , 17
Расстояние от конца балансного плеча до оси вращения 13 , 39
Вес крана Вес крана Свободностоящий кран т 46
Приставной кран 86
Вес балласта 17 , 66
Общая мощность двигателей кВт 41 , 52
Допустимая рабочая температура -26 ~ 40
Источник питания 50 Гц ~ 380 В ±10%

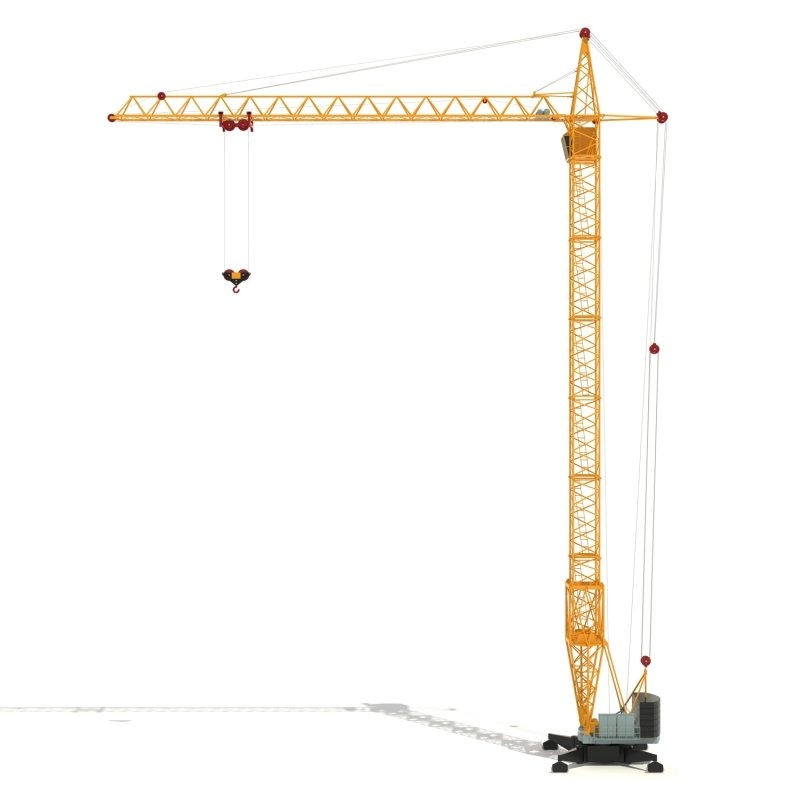

Башенные краны



Какими бы темпами ни росло у нас индивидуальное жилищное строительство, потребность в многоэтажных зданиях не сокращается, а наоборот, увеличивается. С одной стороны – рост численности населения, с другой – урбанизация: активные люди стремятся перебраться поближе к центру, оставляя на периферии за собой только коттедж или небольшой летний домик. Растущим как грибы после дождя фирмам также требуется все больше офисных помещений, да и ремонт уже построенных многоэтажек никто не отменял, вот и поднимаются то здесь, то там башенные краны – верные знаки растущей экономики.

Не только в строительстве нашли себе применение башенные краны, широко используются они при погрузочных работах на заводах, ж/д узлах, в портах и т. д. Своим названием этот вид подъемного оборудования обязан центральной части – вертикальной мачте, которая является основным и обязательным элементом всех видов башенных кранов. Следующая важная деталь – это главный рабочий орган крана – стрела, на которой находится крюковая навеска. Остальные узлы, различающиеся у разных моделей: поворотная платформа, оголовок, распорка, противовесная консоль, опорные балки, фундаментные блоки, монтажные модули, рельсовая тележка, электрооборудование и системы управления.

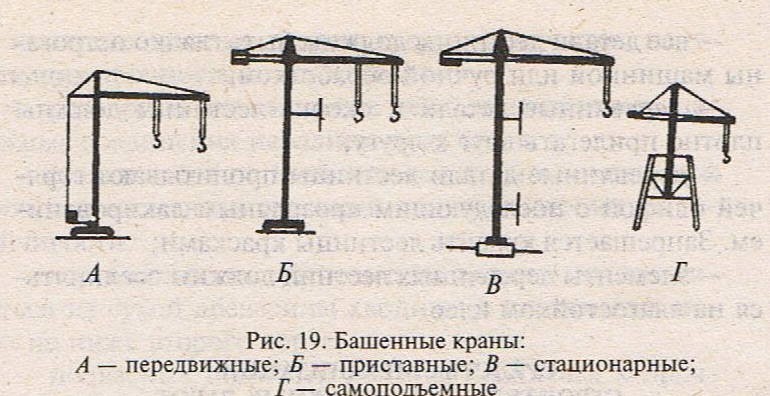

По особенностям устройства башенные краны делят на две большие группы: с поворотной башней и с поворотным оголовком. У первой группы башня устанавливается на поворотную платформу, которая, в свою очередь, покоится на фундаментном основании или рельсовой тележке. На платформе же, в задней ее части, расположены электро­оборудование и блоки противовеса. Наклонная стрела крана вывешена на блоках, один блок стоит на оголовке верхушки башни, второй – на распорке, представляющей собой стрелу в миниатюре, или «противострелу». Крюковая подвеска расположена на конце стрелы, горизонтальное перемещение грузов осуществляется за счет изменения угла наклона стрелы благодаря специальной схеме запасовки канатов. К этой группе относится большая часть отечественных кранов серии «КБ», сокращение от «кран башенный». Иногда стрелу кранов этой конструкции используют как балочную, она постоянно вывешивается горизонтально или под определенным углом, грузы же перемещаются продольно на грузовой тележке (каретке), которая движется по предусмотренным на стреле специальным направляющим.

Краны с поворотной башней в мировой номенклатуре иначе называют самоподъемными, и в связи с этим возникает путаница, так как у нас, например, самоподъемными всегда называли краны с поворотным оголовком, которые устанавливаются в лифтовую шахту многоэтажки-«свечки» и растут вместе с ней, «карабкаясь» по специальным окнам шахты, сами поднимают себя. К тому же надо добавить, что элементы «самоподъема» наблюдаются у башенных кранов совершенно разных конструкций обоих типов: как с поворотной башней, так и с поворотным оголовком. Поэтому термин «самоподъемные» лучше всего зафиксировать за такими кранами, которые поднимают себя самостоятельно, не прибегая ни к какой посторонней помощи. В этом случае мы увидим под этим названием краны с поворотной башней, небольших размеров, которые уже в собранном виде, но в сложенном состоянии, доставляются на строительный объект. Далее они снимаются с трейлера и расправляются за счет собственных лебедок, как раскрываются под лучами солнца цветочные бутоны. У них небольшая грузоподъемность и нет кабины крановщика, управляются они с земли с помощью дистанционного управления и применяются для строительства малоэтажных зданий и при капитальном ремонте.

Производство башенных кранов с поворотной башней – аналогов нашим КБ в развитых странах прекращено, там они уступили место кранам с поворотным оголовком. Суммарно можно подытожить следующие характеристики башенного крана с поворотной башней и маневровой стрелой:

  • быстрый монтаж без применения другого башенного крана или автокрана с длинной стрелой;
  • увеличение рабочей зоны за счет движения по рельсам;
  • сложная система запасовки канатов и тем не менее неравномерная горизонтальная подача груза;
  • сравнительно небольшая высота подъема крюка.

Последний критерий и стал определяющим для выбора в сторону кранов с поворотным оголовком.

Эта группа кранов самая обширная, общий же принцип состоит в том, что башня у них жестко закреплена на основании, а поворотное устройство находится в верхней части башни, и вращается только оголовок с противовесом и стрелой. При использовании таких кранов на погрузочных работах для увеличения рабочей зоны их устанавливают на рельсовую тележку, при строительстве же высотных объектов подвижность крана становится ненужной, важнее будет возможность дополнительного крепежа башни крана к строящемуся зданию. Всего можно выделить три варианта кранов с поворотным оголовком: с подъемной (маховой) стрелой, с балочной стрелой, безоголовочные. Краны с подъемной стрелой конструктивно повторяют стреловые гусеничные краны, но вместо гусеничной тележки установлены они на верхушку башни. На платформе, к которой крепится стрела, укреплены распорные блоки и электрооборудование, в задней части платформы или под ней ставятся блоки противовесов. Этот вид кранов позволяет получить преимущества маховой стрелы на большой высоте.

У балочных кранов рабочая стрела вывешивается горизонтально или под небольшим углом к горизонтальной плоскости. Крюк подвешен к грузовой тележке, которая передвигается по направляющим стрелы. Противоположно стреле выставляется противовесная консоль, которая уравновешивает стрелу через блок на вершине оголовка натянутыми тросами. Такая схема делает краны похожими внешне на коромысло. Оголовок может быть относительно небольшим, а может быть и фактическим продолжением башни (у кранов с высокой грузоподъемностью). Противовесные блоки могут размещаться на подвижной тележке, аналогичной грузовой каретке. В этом случае появляется возможность варьировать грузовысотными характеристиками, а также повышать устойчивость крана к сильному ветру, смещая противовес ближе к башне.

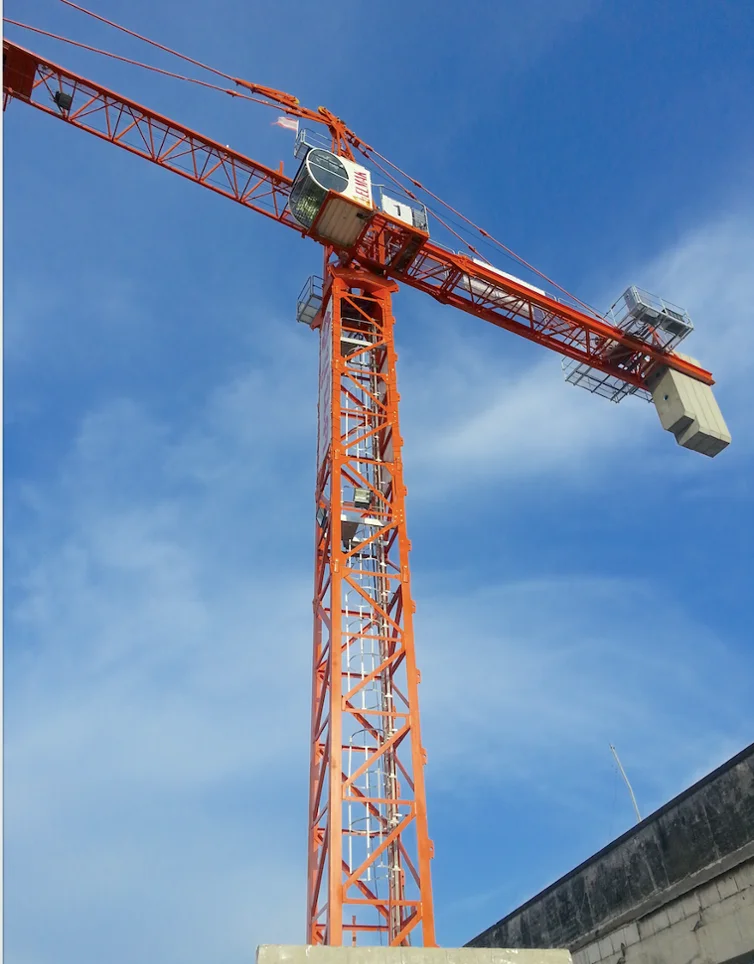

Безоголовочные краны – самый молодой вариант, первой его внедрила испанская компания Linden Comansa в 1970-х гг. Стрела и противовесная консоль здесь выполнены как единое целое, в связи с чем повышаются требования к прочности всей стрелы, башни и опорно-поворотного устройства. Безоголовочный кран в то же время остается балочным, только в отличие от кранов с шарнирно соединенной стрелой его стрела ставится только горизонтально. К достоинству всех балочных кранов – равномерной горизонтальной подаче грузов и простой схеме запасовки канатов у – без­оголовочного крана добавляется еще и экономия материалов за счет отказа от блоков и растягивающих тросов. У кранов с поворотным оголовком все электрооборудование расположено наверху, а обычное размещение грузовой лебедки у балочных кранов внутри стрелы.

По своей конструкции башни и стрелы могут быть сплошными трубчатыми или решетчатыми треугольного, прямоугольного или квадратного сечения. Чаще, однако, встречаются башни сечения квадратного, а стрелы – треугольного. Кабина крановщика на кранах с поворотной башней может устанавливаться внутри одной из секций башни или подвешиваться к ней сбоку. В этом случае кабину можно в начале строительства устанавливать ближе к земле, а затем поднимать по мере роста строящегося здания. У кранов с поворотным оголовком кабины подвешиваются обычно сбоку под стрелой, но могут монтироваться и непосредственно к стреле (безоголовочные краны) и передвигаться по ней при необходимости. Для облегчения контакта и улучшения взаимопонимания между машинистами кранов, с одной стороны, и монтажниками и стропальщиками, с другой, все шире применяют средства радиосвязи, а также развивают системы беспроводного дистанционного управления, когда машинист башенного крана может даже совмещать частично работу монтажника. Электромоторы грузовых, стреловых, монтажных лебедок, поворотного устройства и привода хода рассчитывают для работы от сети 110/ 220/ 380 В. Важными для башенных кранов являются также устройства плавного пуска и торможения, без которых аккуратная подача груза невозможна.

По способу установки различают краны с фиксированной высотой, у них башня собирается и устанавливается сразу на определенную высоту, сюда же относятся и самоподъемные (быстросборные) краны. Другой вариант – наращивание уже поднятого крана по секциям. Краны с поворотной башней растут добавлением секций снизу. На платформе для этого закреплена своего рода обойма, внутри которой проходят секции башни. После соединения новой секции с башней она поднимается, освобождая внизу обоймы место для очередной секции. Краны с неповоротной башней добавляют секции сверху. Вдоль башни крепится оборудованный своими лебедками монтажный блок, верхняя секция башни отделяется от нижележащих и с помощью блока поднимается на определенную высоту. Затем в освободившееся место своим крюком на стреле подаются новые секции, после чего закрепляются. Аналогично подъему осуществляется и демонтаж башенных кранов.

«Карабкающиеся» краны обходятся небольшим числом секций, они в качестве опорного фундамента используют шахту лифта или непосредственно сам железобетонный или металлический каркас многоэтажного здания и поднимаются вместе с ним. Башня выдвигается гидроцилиндрами из обоймы, опирающейся на верхний этаж. После закрепления башни в новых окнах шахты (ячейках каркаса) обойма поднимается выше, к стреле, и под ней выстраивается новый этаж и т. д. По окончании строительства башня и стрела разбираются, секции снимает с крыши приставной башенный кран или даже автокран с достаточной длиной стрелы и грузоподъемностью.

У любых видов башенных кранов рассматривают основные технические характеристики, указывающие на производительность крана. К ним относятся: высота подъема крюка – определяет максимально возможную высоту строящегося здания, длина стрелы – от нее зависит рабочая зона крана, максимальная грузоподъемность – определяется на коротком плече и соответствует грузовому моменту, грузоподъемность (г/п) на разных вылетах, а для наклонных стрел и на разных углах подъема – характеризует возможности крана в пределах его рабочей зоны, устойчивость к силе ветра – параметр очень актуальный в тех местах, где ветры высокой силы не редкость.

Отечественная промышленность сегодня выпускает башенные краны КБ четырех размерных групп, с третьей по шестую, с грузовым моментом от 100 до 400 тм. Краны 3-й и 4-й групп с поворотной башней и маневровой стрелой, максимальной г/п 8 т работают на строительстве зданий высотой от 9 до 16 этажей. Краны 5-й и 6-й групп – с балочными стрелами, максимальной г/п 10 и 25 т, 5-я группа используется для возведения зданий высотой до 75 м, 6-я – для монтажа тяжелых промышленных объектов до 40 м высотой.

Хотя рынок башенных кранов можно признать довольно консервативным – кранам ведь, как говорится, сносу нет и по велению моды их не меняют – тем не менее импортные модели и здесь начинают понемногу занимать свои ниши, и самую большую на сегодняшний день получила швейцарская марка Liebherr. Семейное предприятие, основанное в 1949 г. Гансом Либхерром, на сегодняшний день является международной группой компаний, имя которой зарекомендовало себя как швейцарские часы машиностроения. Производственная программа Liebherr охватывает большой ассортимент различных типов башенных кранов. В частности, это быстромонтируемые краны серий Н и К, краны с маховой стрелой серии HC-L, верхнеповоротные краны с оголовком серии ЕС-Н и без оголовка серии ЕС-В, а также краны повышенной грузоподъемности серии НС. Стоит отметить, что линейка кранов Liebherr EC-H, являясь одной из наиболее популярных, включает 15 моделей с максимальной г/п от 8 до 50 т, максимальным вылетом от 55 до 80 м и г/п на максимальном вылете от 1,7 до 11 т. В свою очередь линейка безоголовочных кранов Liebherr ЕС-В, оптимизированных для быстрого монтажа и экономной транспортировки, насчитывает 18 моделей с максимальной г/п от 5 до 125 т, максимальным вылетом от 50 до 75 м и г/п на максимальном вылете от 1 до 19,3 т. При этом башенные краны Liebherr серий ЕС-Н и ЕС-В предлагаются в комплектации с различными башенными системами, что позволяет оптимально адаптировать их к различным условиям работы на строительном объекте.

Марка Potain, которая наряду с National Crane и Grove входит в группу Manitowoc, также неплохо зарекомендовала себя в странах СНГ. Сейчас, например, четыре крана с оголовком и два безоголовочных крана Potain заканчивают строительство блока многоэтажных зданий в Киеве. Самоподъемные краны (Self Erecting) серии Igo выпускаются с высотой крюка от 16 до 38 м, максимальной г/п от 1,3 до 8 т, максимальным вылетом от 16 до 50 м. Краны с оголовком серий MC, MD и MD Maxi предлагают с максимальной г/п от 6 до 80 т, радиусом от 50 до 85 м. Без­оголовочные (Flat Top) представлены в трех сериях: MCT, MDT City и MDT. Их грузоподъемность 2,5–20 т, вылет 41–75 м. Краны с подъемной стрелой серии MR доступны с максимальной грузоподъемностью 8–32 т и радиусом 45–60 м.

Бесспорно, башенные краны Terex завоюют у нас ту же популярность, что и другая строительная техника, выпускаемая под этой маркой. Сегодня они производятся на заводах в Германии, Италии, США, Франции, Австралии и Китае. Компания предлагает быстросборные краны CBR г/п 1–6 т и 0,5–1,4 т на максимальном вылете 16–45 м, безоголовочные краны СТТ City от 50 до 190 тм г/п 2–10 т и 1–2 т на максимальном вылете 40–65 м; а также СТТ от 230 до 720 тм г/п 10–40 т и 2,1–3,4 т на максимальном вылете 70–84 м. Краны с подъемной стрелой CTL с 8–45 т макс. г/п и 1,8–7 т на вылете 50–65 м и четыре модели больших балочных кранов с оголовком от 320 до 650 тм. Максимальная г/п у них от 16 до 32 т, вылет 70–80 м, г/п на вылете – 3,1–4,1 т.

Китайские производители подъемной техники XCMG и Zoomlion успешно осваивают самые передовые западные технологии и приобретают опыт на строительстве небоскребов в густонаселенных городах Поднебесной. У их местных дилеров можно заказать подходящий вариант башенного крана с максимальной г/п от 4 до 20 т и длиной стрелы от 30 до 70 м. Датская компания Kro/ll Cranes выпускает безоголовочные (Flat Top), балочные (Hi Top) и краны с подъемной стрелой (Level Luffer). Особо следует выделить балочный кран-гигант, подтверждающий, что Дания знает толк в портовых работах и морских перевозках, – модель К 10000. Максимальный вылет у него 100 м, г/п при этом 120 т, на вылете до 44 м г/п составляет 240 т. Высота подъема крюка – 86 м, достаточно, чтобы не задеть грузом портовые краны-«карлики». Но не только технические данные этого колосса производят впечатление, на самой макушке этого крана устанавливается еще один башенный кран г/п 20 т, работающий независимо от своего носителя. Трудно поверить, но вся эта махина устанавливается еще и на рельсы для увеличения рабочей зоны.

Уже упоминавшаяся испанская компания Linden Comansa, отметившая в прошлом году 50-летний юбилей, выпускает краны с подъемной стрелой серии LCL, но основной акцент в производственной линейке делает на безоголовочных кранах Flat Top – модельный ряд LC. Кроме нее из солнечной Испании ведут свой отсчет марки Sa’ez Сranes и Jaso Equipos. Первая производит ассортимент безоголовочных кранов серий TL и TLS, также балочные серии S. Вторая – краны с подъемной стрелой и балочные с оголовком с длиной стрелы 35–55 м.

Что ж, чем больше в стране башенных кранов и чем они выше, тем выше темпы роста ее экономики.

Please enable JavaScript to view the comments powered by Disqus.

Простой монтаж башенного крана


Посмотреть полную статью здесь.

В некоторых городах башенные краны стали частью горизонта. Кажется, они повсюду — строят многоэтажки и другие высокие строения. Механика установки башенного крана не так уж сложна. Но один только их размер усложняет операцию. В городе, наполненном людьми и строениями, находящимися в непосредственной близости от места работы — сложность возрастает в геометрической прогрессии. В этой статье мы обсудим, как безопасно установить башенный кран.

Предварительная установка башенного крана

Для успешной установки башенного крана необходимо выполнить несколько подготовительных шагов. К ним относятся:

Демонтаж

Башенный кран часто перемещают с другой рабочей площадки. Таким образом, первая задача перед установкой — разборка башенного крана для подготовки к транспортировке.

Погрузка

Погрузка крупногабаритного тяжелого оборудования для транспортировки является собственным проектом. Существуют законы штата и федеральные законы, касающиеся безопасной погрузки и крепления негабаритного оборудования.

Транспорт

После загрузки башенного крана его необходимо безопасно доставить на место проведения работ. Чтобы узнать больше о транспортировке тяжелого оборудования, прочитайте Полное руководство по транспортировке молотов, буровых установок и другого тяжелого оборудования в октябрьском выпуске Pile Buck.

Разгрузка

Опытная бригада должна быть готова разгрузить ваш башенный кран по прибытии.

Оформление документов

Мы только что высосали удовольствие из этой работы по установке башенного крана, верно? При установке башенного крана на строительной площадке требуется большая координация. Различные местные агентства должны знать, что это гигантское оборудование транспортируется и устанавливается. Особенно в густонаселенных районах.

7 башенных кранов Liebherr 200 EC-H, используемых для строительства The Hills, четырехбашенного комплекса в Дубае.

Выбор башенного крана

Наиболее важным решением является выбор правильного башенного крана для работы. Возможные варианты:

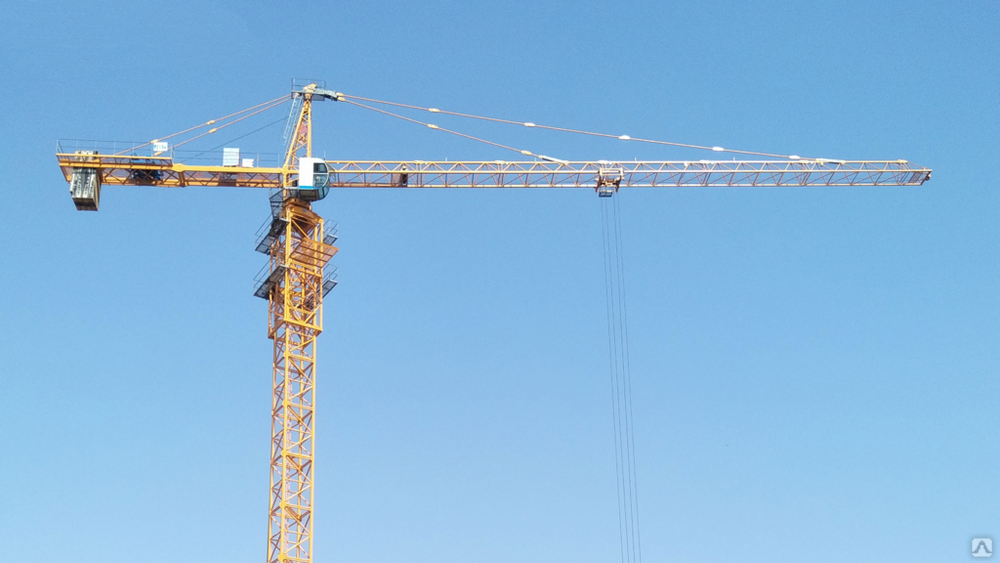

Головка-молот

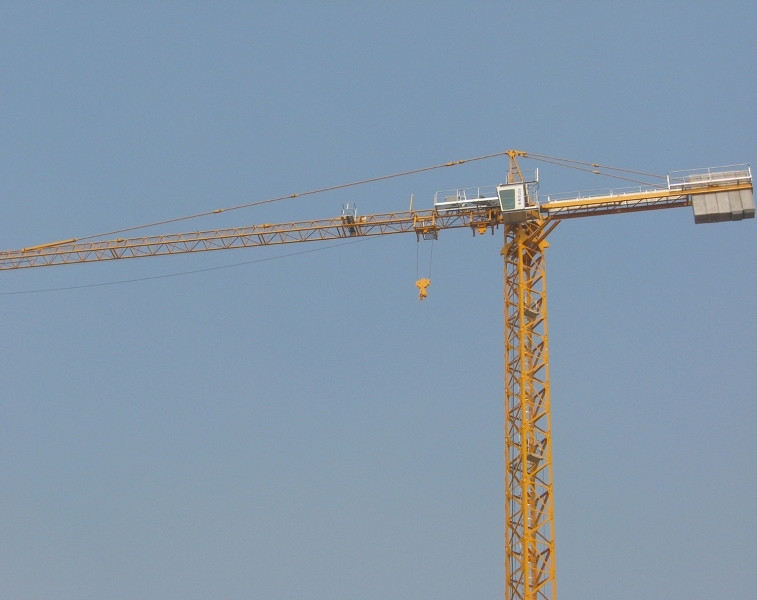

Головка-молот — наиболее часто используемый башенный кран. У него большая башня с крошечной кабиной, проходящей сквозь мачты.

Деррик-кран

Деррик-башенный кран имеет небольшие размеры и разработан специально для компактных площадей. В отличие от других башенных кранов, этому не нужен дополнительный фундамент.

Удлинительная стрела

В башенном кране с изменяемой стрелой используется диагональная стрела, выходящая сверху. Благодаря уникальному распределению веса этого крана он может легко удерживать массивные грузы.

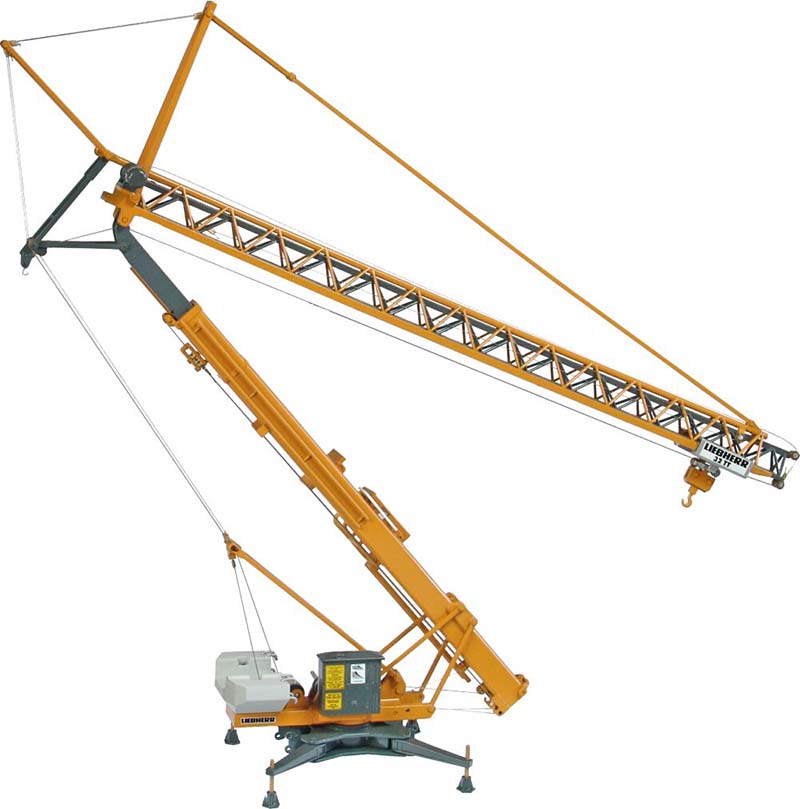

Самонесущий

Самонесущий башенный кран используется для задач, не требующих значительной высоты.

Самоподъемный

Самоподъемный башенный кран требует прочного бетонного основания, чтобы обеспечить его устойчивость, когда он медленно выдвигается вверх для достижения необходимой высоты. После возведения на желаемую высоту башенный кран крепится к ближайшей конструкции.

Передвижной

Передвижной башенный кран обычно используется в крупных проектах, где необходимо быстро перемещать грузы. Передвижные башенные краны обычно устанавливаются на гусеничном ходу и перемещают грузы горизонтально вдоль мачт.


Обзор башенных кранов

Все типы башенных кранов работают одинаково. Для большинства башенных кранов требуется, чтобы его основание было прикреплено болтами к бетонной платформе. Основание соединено с башней (мачтой). Шестерня и двигатель, которые вращают кран (называемый поворотным устройством), прикреплены к верхней части мачты. Поверх редуктора и узла двигателя находятся три части:

Горизонтальная стрела . Это стрела башенного крана, несущая груз. Вдоль этого рабочего рычага движется тележка, которая перемещает груз к центру крана и от него.

Рычаг . Здесь находятся противовесы, двигатели и электроника крана.

Кабина оператора . Кабина содержит элементы управления для перемещения башенного крана.

Liebherr 42 KR.1 Быстромонтируемый кран на гусеничном ходу

5 шагов по настройке башенного крана

Обычно установка башенного крана состоит из пяти шагов.

Шаг 1. Найдите подходящее место

Чтобы начать этот процесс, вам нужно найти подходящее место. Если вы разместите башенный кран в слишком маленьком месте или рядом с электрическими проводами, вы рискуете развалиться или оборвать кабели. В большинстве случаев необходимо соблюдать строгие правила размещения, например, размещать башенный кран на расстоянии не менее 10 футов от линий электропередач.

Вы должны убедиться, что башенный кран находится на открытом пространстве, чтобы он мог свободно перемещаться из стороны в сторону. Вам также нужно помнить о ветровых режимах. Если вы поместите башенный кран в сильное течение, это вызовет нагрузку на машину и может привести к ее опрокидыванию. Чтобы предотвратить это, исследуйте местность и ознакомьтесь с местными правилами.

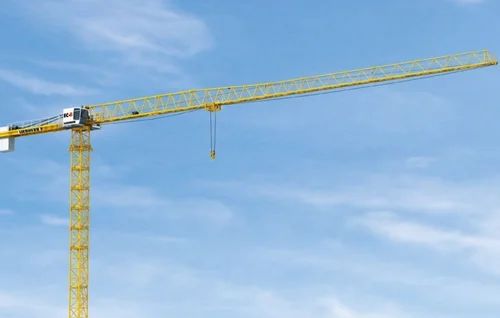

Liebherr 1000 EC-H 50 Litronic

Этап 2. Создание фундамента

Вторым этапом строительства башенного крана является создание его фундамента. Это один из самых важных шагов, потому что именно он обеспечивает стабильность во время работы.

Для большинства башенных кранов эта информация указана в технических характеристиках. Это поможет вам определить точные размеры, чтобы вы могли определить правильную длину стрелы. Другие ключевые детали, которые вы найдете в данных, включают:

  • Модель башенного крана
  • Максимальная высота башни
  • Его начальный и конечный вес
  • Напряжение питания
  • Отводы подъемного троса

После того, как вы определите правильные размеры, вам нужно будет выкопать пятифутовую яму и создать бетонный блок. Этот блок будет различаться по своим размерам, но обычно он должен быть около 30 х 30 футов.

После того, как фундамент заложен, лучше всего подождать несколько дней, пока он не осядет. Вы захотите периодически проверять основание, чтобы убедиться, что оно не тонет и не оседает должным образом. Если вы заметили проблемы, возможно, потребуется переделать. Это относится к категории «лучше перестраховаться, чем потом сожалеть».

Шаг 3. Прикрепите башню к фундаменту

Далее вы соедините башню с фундаментом. Для этого свяжите первую мачту с основанием. В большинстве случаев вам нужно будет прикрепить его к толстым анкерным болтам, торчащим из подконструкции. Это обеспечит адекватную поддержку и сделает башенный кран гибким, но устойчивым. Как только первая мачта башни будет установлена, вам нужно будет продолжать ставить мачты друг на друга, пока не достигнете желаемой высоты.

Вам необходимо следить за основанием на протяжении всего использования башенного крана, чтобы убедиться, что его высота установлена ​​правильно и что он может выдержать нагрузку.

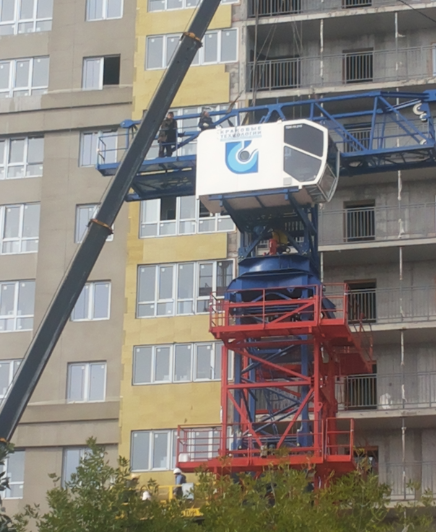

Шаг 4. Добавление поворотных компонентов

Когда башня правильно прикреплена к фундаменту, необходимо добавить поворотный узел. Он состоит из различных нагрузок, которые помогают башенному крану двигаться в разных направлениях.

Шаг 5. Регулировка высоты крана

Последним шагом является изменение высоты крана в соответствии с проектом. Вы можете увеличить или уменьшить высоту, используя поворотный узел вместе с гидравлическим домкратом.


Осмотр башенного крана после установки

После установки необходимо провести полную проверку и испытание под нагрузкой башенного крана. Обратите особое внимание на конструктивные элементы — они будут выдерживать наибольшую нагрузку во время испытания на потолочную нагрузку. Вы будете повторно осмотрены после теста. Если вы заметили наклон кусков или небольшие трещины, их нужно немедленно исправить. Это признаки того, что башенный кран неустойчив. Трещины могут указывать на то, что башенный кран не может справиться с нагрузкой. Лицензированный технический специалист должен осмотреть концевые выключатели, тросы и тормоза башенного крана перед его эксплуатацией.

Курсы сертификации башенных кранов

Чтобы лучше понять, как безопасно устанавливать башенный кран, пройдите курс сертификации башенных кранов. Это во главе с экспертами и проведет вас через этот процесс.

Компания Bigfoot Crane предлагает обширный класс. С его помощью вы узнаете, как осматривать детали башенного крана, устанавливать их, обслуживать конструкцию и разбирать ее после завершения проекта. Вы также хорошо разберетесь в кодексах Американского общества инженеров-механиков (ASME).

Заключение

Установка башенного крана состоит из нескольких этапов. На самом деле это подпроект общего строительного проекта. Скорее всего, вам потребуется демонтировать существующий башенный кран и переместить его на новое место работы. Перевозку тяжелой техники лучше доверить профессионалам. После того, как ваш башенный кран будет установлен, проверка после установки, наряду с регулярными проверками, обеспечит безопасность экипажа и окружающего населения.

Посмотреть полную статью здесь.

Руководство по строительным башенным кранам — Академия

Строительные башенные краны занимают центральное место на строительных площадках по всему миру. Они являются основой и рабочими лошадками большинства крупных строительных площадок. Если они не работают; площадка работает не на полную мощность.

Большинство вопросов, которые я получаю от людей, которые не занимаются строительством, обычно касаются башенных кранов. Меня постоянно спрашивают, как монтируются башенные краны? как оператор попадает в кабину? Как они заставляют кран подниматься выше в здании?

Несмотря на их широкое распространение, люди (даже рабочие на стройке) очень мало знают о машинах, которые нас двигают. Мы собираемся ответить на некоторые из самых основных вопросов, а также погрузиться глубже.

Что такое строительный башенный кран?

Строительный башенный кран — это обычное подъемное оборудование , используемое на строительных площадках. Он называется башенным краном из-за большой башенной конструкции, вокруг которой вращается кран . Мачта башни поддерживает стрелу и встречную стрелу, которая, в свою очередь, поддерживает кабели, тележку и крюк, выполняющий подъем.

Почему используются башенные краны?

Башенные краны используются, потому что они эффективны при подъеме и перемещении тяжелых материалов, при этом занимая относительно небольшую площадь.

Башенные краны отлично подходят для подъема материалов и перемещения на большие расстояния . Их охват позволяет им во многих местах иметь неограниченный доступ ко всей рабочей площадке.

Зачем использовать башенный кран вместо мобильного крана?

Традиционные мобильные краны требуют больших установок на уровне земли. Установка в середине проекта окажет большое влияние на окружающие строительные работы.

Несмотря на то, что вылет крана (расположение стрелы и крюка) велик, фактическое физическое пространство, которое башенный кран занимает на площадке, относительно невелико (подумайте, насколько мала башня по сравнению с вылетом).

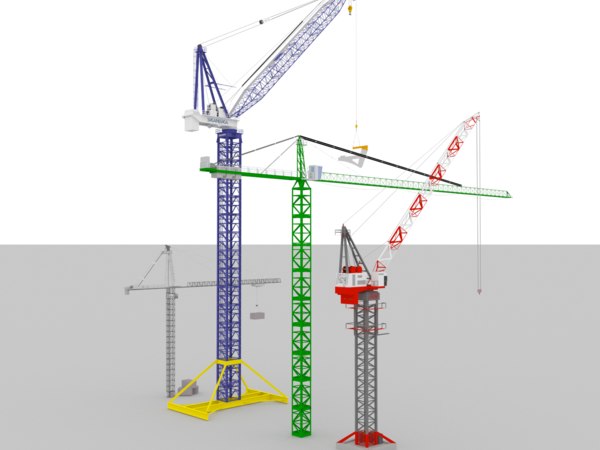

Какие существуют типы строительных башенных кранов?

Проехав по таким городам, как Торонто или Нью-Йорк, вы быстро поймете, что башенные краны бывают разных форм и размеров. Различные типы башенных кранов:

  • Hammerhead Crane (Jib Type)
  • Luffing Jib Tower Cranes (Jib Type)
  • Derrick Cranes (Jib Type)
  • Self Supporting Tower Cranes (Mast Type)
  • Travelling Tower Cranes (Mast Тип)
  • Самоподъемные башенные краны (мачтового типа)

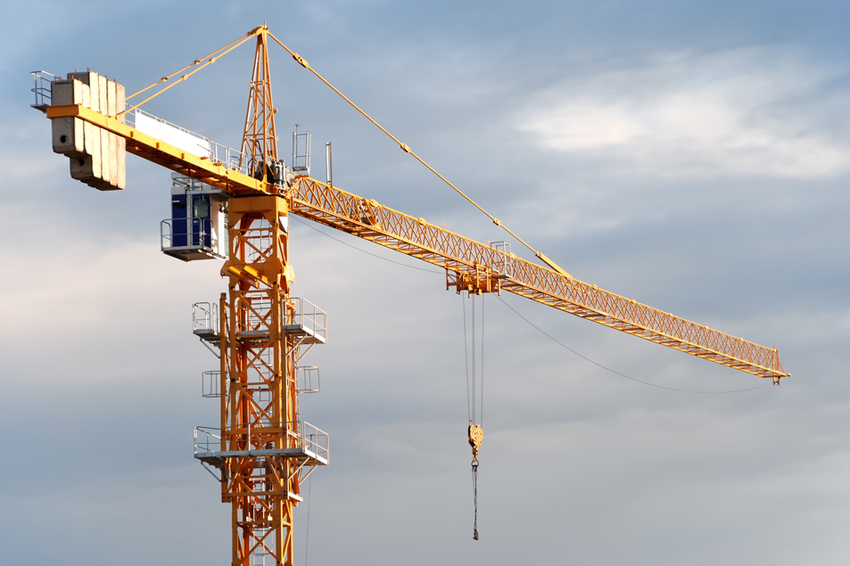

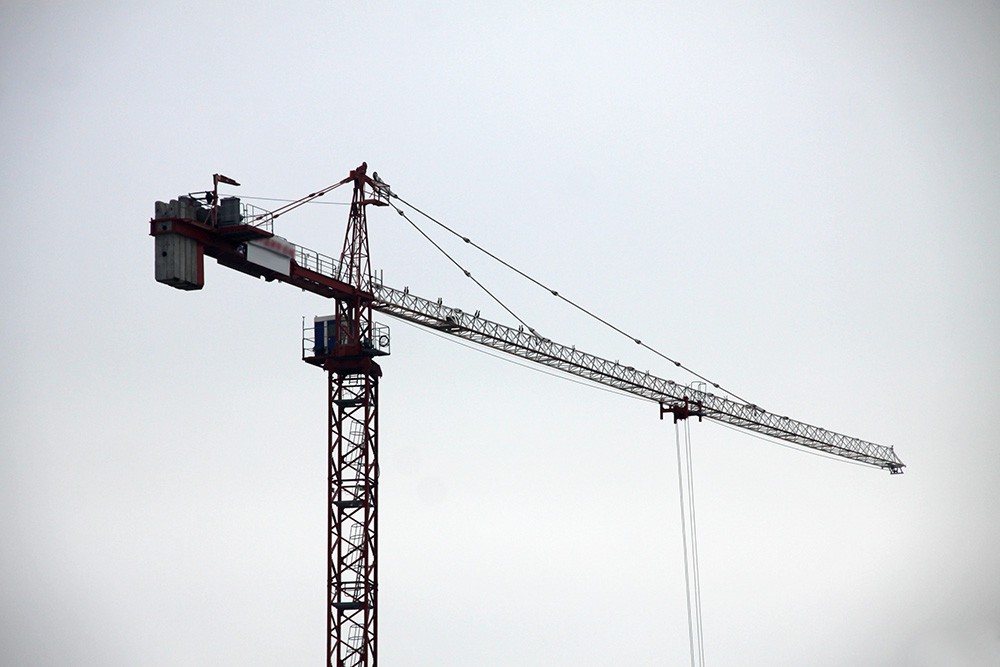

Что такое башенный кран-молот?

Башенный кран с головкой-молот является распространенным типом башенных кранов, используемых на строительных объектах по всему миру. 9Башенный кран-молот 0010 узнаваем по вертикальной мачте (башне) с горизонтальной стрелой, поддерживающей обе кабины. Вдоль мачты горизонтально движется тележка с тросом и крюком. Это позволяет расположить крюк в любом положении вдоль мачты.

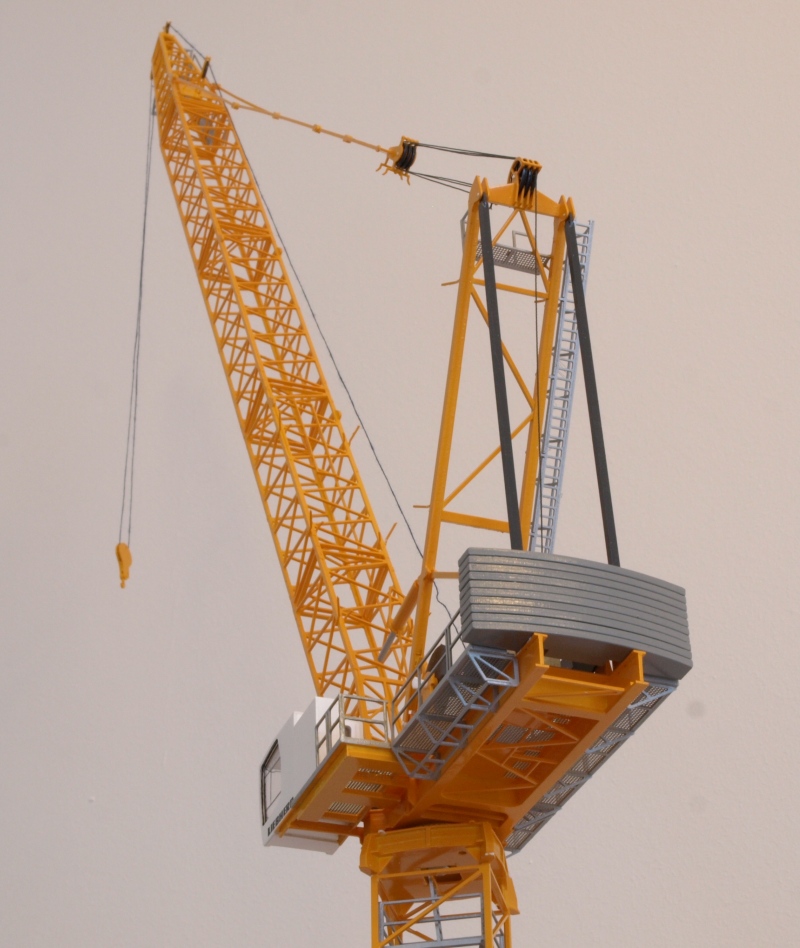

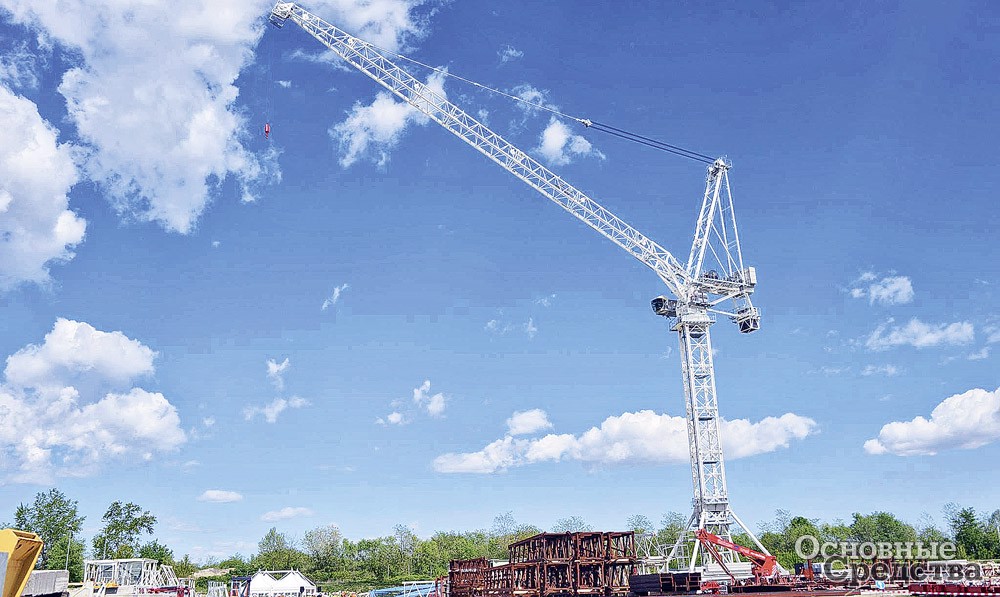

Башенный кран с маховой стрелой

Башенный кран с маховой стрелой, часто называемый просто краном с маховой стрелой, является еще одним распространенным типом строительных башенных кранов. Кран узнаваем благодаря диагональной стреле, которая отходит от вершины мачты (башни) под углом . В отличие от головки молота, точка крюка расположена на конце стрелы. Противовесы крана расположены ближе к башне, в сочетании с наклонной стрелой башенный кран с вылетом стрелы обычно имеет более высокую грузоподъемность, чем кран-молот.

В отличие от крана-молота, диагональная стрела может перемещаться внутрь и наружу (от вертикали до угла 30 градусов). Это движение позволяет им вписываться в ограниченное пространство, поэтому вы часто видите подъемные стреловые краны в городских условиях в центре города.

Деррик-краны

Деррик-краны, похожие по своей природе на краны с подъемной стрелой, можно считать их младшими братьями. Эти краны уникальны по своей природе, поскольку их размер обычно предназначен для установки на крышах или в небольших помещениях. Деррик-краны уникальны по своей природе благодаря своим выносным опорам, которые позволяют им сидеть на поверхности.

Они собираются по частям и часто используются для сборки или разборки башенных кранов. Деррик-краны уникальны тем, что зачастую у них нет кабины для оператора. Вместо этого они управляются с помощью дистанционного управления, проводного или беспроводного.

Мачтовый тип — Самонесущие башенные краны

Самонесущий мачтовый тип — это типичный башенный кран, который используется в более коротких конструкциях, где не требуются удлинения башни. Самонесущие башенные краны крепятся к основанию грузом или железобетонным блоком. Могут потребоваться сваи, чтобы закрепить основание к скальной породе.

Самонесущие башенные краны закреплены на месте, имеют башню, выступающую из точки крепления, и они вращаются вокруг башни. Перед установкой необходимо принять во внимание досягаемость мачты, поскольку ее нельзя легко перемещать после установки.

Тип мачты – передвижной башенный кран

Передвижной башенный кран часто используется на проектах с большой площадью основания, требующих регулярного перемещения оборудования для подъема. Передвижной башенный кран устанавливается на гусеничном или рельсовом ходу. Гусеницы или рельсы позволяют крану двигаться горизонтально по пути.

В зависимости от конструкции основания или гусеницы грузы могут или не могут перевозиться во время движения. При использовании крана этого типа необходимо убедиться, что на строительной площадке остается достаточно чистый и ровный путь, чтобы кран мог двигаться. Если путь не совсем ровный и не очищен от мусора, кран может опрокинуться.

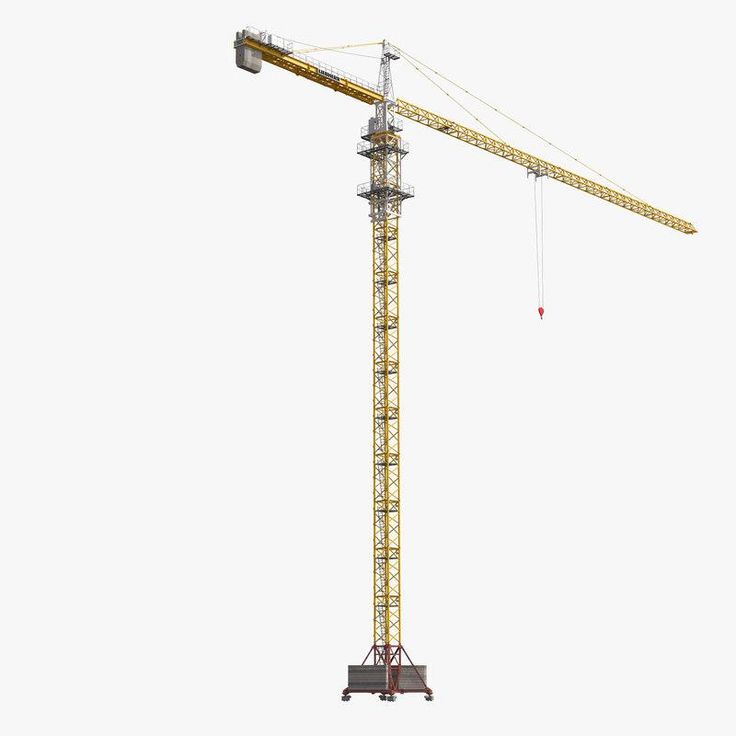

Тип мачты – самоподъемный башенный кран

Самоподъемный башенный кран – это одно из самых интересных видов оборудования, которое можно найти на строительной площадке. Самоподъемный башенный кран начинает свою жизнь так же, как и обычный самонесущий башенный кран. Башня возводится и крепится к бетонному армированному основанию.

Поскольку здание расширяется вертикально, башня крепится к существующей конструкции. Когда здание достигает точки, где кран не может очистить конструкцию, кран увеличивает его высоту, вставляя часть башни в существующую башню и «карабкаясь» вверх.

Приведенное ниже видео поможет объяснить процесс самостоятельного монтажа башенного крана.

Из каких частей состоит башенный кран?

Башенные краны — невероятно сложные машины. Когда вы оглядываетесь на структуры прошлого, вы поражаетесь масштабам, которых мы, как вид, смогли достичь без них. Сегодня башенные краны позволяют нам достигать новых высот.

Башенные краны разбиваются на несколько разных частей, каждая из которых имеет решающее значение для работы машины. Башенный кран состоит из сотен деталей, но major parts on a tower crane can be broken down into the following:

  • Base Support
  • Tower (Mast)
  • Operator’s Cab
  • Turntable
  • Counterweight
  • Стрела и противовес
  • Тележка и блок крюка

Ниже приведены иллюстрации различных частей башенного крана.

Изображение, иллюстрирующее части башенного крана.

Опора основания

Опора основания — это часть башенного крана, которая прикрепляет башню к земле или окружающей конструкции. Когда кран прикреплен к земле, это обычно делается с помощью железобетона, а также свай, чтобы удлинить опору до коренной породы. Важно привлечь инженера для проектирования этого компонента башни.

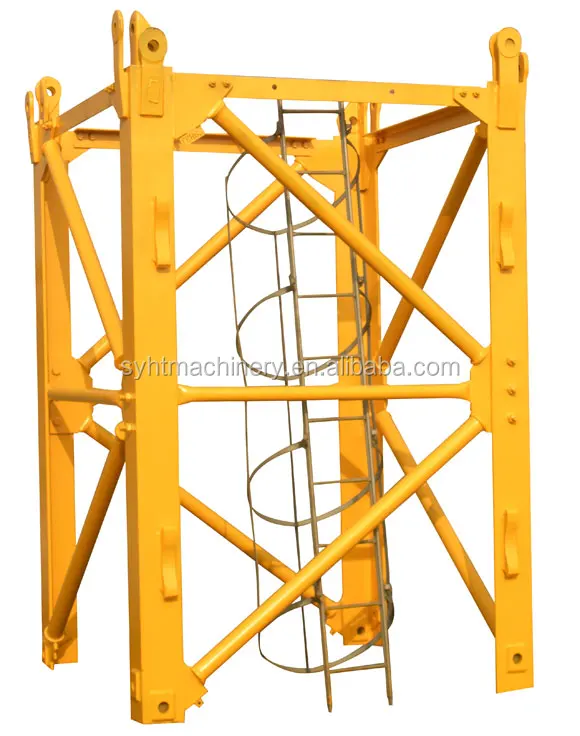

Башня (мачта)

Башня или мачта башенного крана представляет собой вертикальную часть крана, выступающую вверх от земли. Его назначение — поддерживать кабину, мачту, крюк и противовесы, когда они вращаются вокруг нее. Башни или мачты обычно изготавливаются с использованием стальной квадратной решетчатой ​​конструкции, похожей на стальную балку с открытой стенкой.

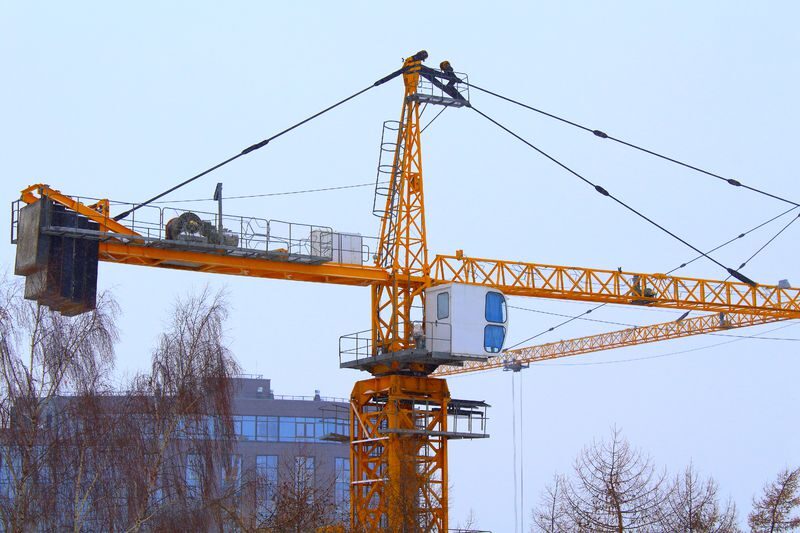

Кабина оператора башенного крана

Кабина оператора — это место, где сидит оператор крана, чтобы кран функционировал. Его можно узнать по стеклянному ящику сбоку или снизу мачты. Кабина обычно подключена к компьютеру, который передает информацию оператору и позволяет ему управлять краном с помощью пары джойстиков.

Поворотная платформа

Поворотная платформа башенного крана — это часть крана, позволяющая стреле и противовесу вращаться на вершине мачты. Мачта состоит из двух пластин, вставленных одна в другую и вращающихся на подшипниках. Настоящая круглая деталь, которая вращается, называется поворотным кольцом — эта технология используется в ветряных мельницах.

Противовес

Когда кран поднимает тяжелый объект, ему нужен противовес, чтобы сбалансировать нагрузку подъемника. Без противовеса грузоподъемность башенного крана будет значительно снижена. Противовес расположен на конце стрелы, противоположном крюку. Противовесы изготавливаются из различных материалов, включая железобетон, сталь и другие тяжелые материалы. Их вес рассчитывается исходя из того, какой будет грузоподъемность крана при его конечном использовании.

Удлинитель и контрукосина

Удлинитель и контрукосина являются наиболее узнаваемыми частями башенного крана. Стрела и ответная стрела представляют собой решетчатую конструкцию из стали, которая, как вы видите, простирается горизонтально от вершины башни или мачты. Целью стрелы является нести тележку, тросовый крюк и груз крана. Назначение противовеса состоит в том, чтобы компенсировать вес стрелы и удерживать противовесы на месте.

Тележка и блок крюка

Тележка и блок крюка для большей части работы на кране. Тележка перемещается вперед и назад по мачте, выдвигаясь по мере необходимости, чтобы поместить крюк поверх любого груза, требующего подъема. Блок крюка действует как система шкивов, которая движется вверх и вниз в зависимости от того, сколько кабеля высвобождается или втягивается обратно в катушку. Блок крюка поддерживает крюк, который позволяет прикреплять грузы к крану.

Поскольку все вышеперечисленные компоненты состоят из сотен деталей, нетрудно понять, почему существуют компании, специализирующиеся на установке кранов. Техническое обслуживание башенных кранов имеет решающее значение.

Как возводятся строительные башенные краны?

Один из самых частых вопросов, которые мне задают члены семьи, касается того, как монтируются башенные краны. Когда кран стоит на месте, это массивная машина, поэтому может быть трудно понять, как эта часть оборудования оказалась на месте.

Как пазл, башенный кран собирается из частей. Различные компоненты доставляются на транспортных средствах по одному и собираются с помощью мобильного крана. Сначала строится башня, затем поворотный стол и кабина, затем поднимаются и крепятся стрела и контр-стрела. Наконец, противовесы и тросы устанавливаются для завершения монтажа.

Процесс возведения башенного крана может занять много часов, а иногда и дней, в зависимости от местоположения и размера. По этой причине монтаж башенного крана обычно требует перекрытия прилегающих улиц в стесненных городских условиях.

При подготовке ваших мобильных кранов к монтажу важно иметь надлежащий план подъема вашего крана.

Ниже представлено видео, показывающее, как монтируется типичный башенный кран:

Как разбираются башенные краны?

Более того, как возводятся башенные краны, меня спрашивают, как снимают эти чудовищные машины? Увидев башенный кран на вершине 50-этажной башни, трудно представить, как кто-то станет его безопасно снимать. Тем не менее, строительная отрасль придумала несколько невероятно креативных способов демонтажа башенного крана.

Башенные краны традиционно снимаются другими кранами. Компоненты разбираются по частям, начиная с крюка, тросов и противовеса, за которыми следуют стрела, кабина и башня. В целом существует два типа кранов, используемых для демонтажа башенного крана:

  1. Мобильный кран
  2. Деррик-краны

Мобильный кран Снятие башенного крана

Если ваша площадка позволяет использовать мобильный кран убрать башенный кран с вашего участка. В этой ситуации мобильный кран приводится и устанавливается близко к основанию крана. Мобильный кран разбирает кран по частям. Мобильный кран цепляется за деталь, и рабочие снимают крепления, освобождая ее и опуская на землю.

Этот метод обычно используется при малоэтажном или среднеэтажном строительстве, хотя некоторые мобильные краны имеют вылет в сотни футов и могут использоваться при малоэтажном строительстве.

Деррик-краны

Если башенный кран находится вне досягаемости мобильных кранов, для его демонтажа необходимо использовать деррик-краны. Поскольку некоторые деррик-краны слишком велики, чтобы их можно было поднять на лифте, обычно используется постепенно уменьшающийся набор деррик-кранов, причем самый большой используется для снятия башенного крана. Затем следующий наименьший удаляет большую вышку, а другой, меньший, удаляет эту вышку. Это продолжается до тех пор, пока детали не будут опущены на землю с помощью подъемника или электрической лебедки.

Хотя этот метод может занять больше времени, он также оказывает меньшее воздействие на окружающий участок, так как не требует привлечения большого мобильного крана. За этим методом интересно наблюдать. Ниже приведен видеоролик, показывающий постепенный демонтаж башенного крана с помощью деррик-крана:

В районах, где траектории полета не имеют значения, для разборки башенного крана можно использовать вертолеты. Они представляют собой проблему в высотных условиях, поскольку их редко можно увидеть.

На что следует обратить внимание при выборе башенного крана

Если вы планируете установить башенный кран на своем объекте, важно учитывать ряд ключевых факторов. Ключевыми соображениями, которые следует учитывать при планировании башенного крана:

  • Требуется емкость
  • Доступность пространства (окружающие сооружения и инфраструктура)
  • .0010 Траектории полета
  • Установка и снятие

Требуемая грузоподъемность

В зависимости от того, для чего будет использоваться ваш башенный кран, вам может потребоваться другая модель или конструкция. Если ваш кран будет поднимать такие вещи, как опалубка и ведра с бетоном, ваш кран будет относительно легкой моделью. Однако, если вам нужен кран для подъема оборудования, такого как генератор или большие стальные элементы, вам, возможно, придется пересмотреть свое решение.

Краны имеют типовые подъемники и подъемники, спроектированные как критические. К критическим подъемам обычно относятся те, которые находятся в пределах 10% от общей грузоподъемности кранов. Эти лифты требуют специальной техники. Если у вас есть только один тяжелый груз в проекте, возможно, стоит спроектировать ваш кран так, чтобы он мог выдерживать все остальные нагрузки, кроме одного, и спроектировать его как критический подъем. Другой альтернативой может быть использование мобильного крана для завершения подъема.

Доступность места

Это критично. Никто не хочет ставить башенный кран только для того, чтобы узнать, что он не может двигаться туда, куда они хотят. При планировании расположения башенного крана важно, чтобы на него не влияли окружающие здания. Если это так, и вы мало что можете с этим поделать, наличие процедур, гарантирующих, что это не ударит по ним, не менее важно.

Постарайтесь спланировать размещение своего крана вдали от конструкций и критически важных объектов инфраструктуры, таких как воздушные линии электропередач.

Если ваш башенный кран расположен рядом с тротуарами или проезжей частью, имейте в виду, что для защиты людей может потребоваться защита над головой или специальные процедуры.

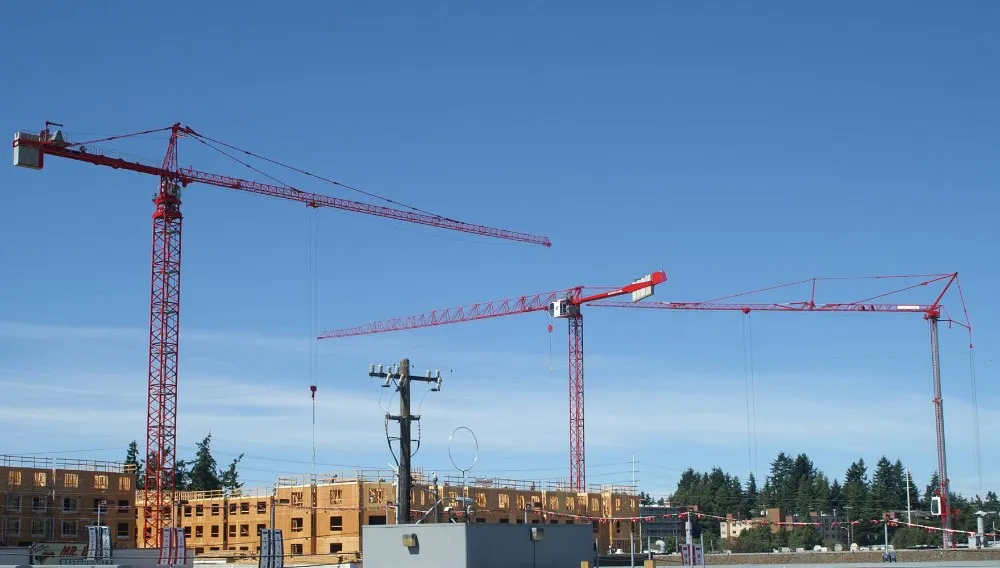

В случае, когда на объекте находится более одного башенного крана, необходимо учитывать радиус поворота каждого крана. Оптимизация площади каждого подъемника, чтобы обеспечить максимальное покрытие и при этом не задевать башни других кранов при вращении.

Места подбора

Зачем ставить башенный кран, если его самая низкая грузоподъемность находится на вашей погрузочной платформе? Планирование мест комплектования вокруг башенного крана ИЛИ планирование расположения башенного крана вокруг мест комплектования очень важно. Погрузочные доки важны — они помогают материалу поступать на вашу строительную площадку и вывозиться с нее. Чем дальше груз от мачты, тем слабее краны — планируйте свой кран ближе к этим местам, чтобы максимизировать грузоподъемность вашего крана.

Траектории полета

В то время как большинство людей не беспокоятся о том, что самолеты врезаются в башенные краны, авиационные власти обычно беспокоятся. Если ваш кран находится на определенном расстоянии от аэропорта, для него может потребоваться специальное разрешение и ограничения по времени работы/высоте. Обратитесь в местное управление полетов, чтобы убедиться, что вы взяли надлежащие документы перед установкой крана.

Установка и снятие

Как я уже отмечал выше, установка и снятие могут быть очень интенсивным процессом, требующим больших единиц оборудования. При планировании местоположения вашего крана важно учитывать это. Вы не хотите размещать свой кран в месте, которое затруднит выезд с площадки. Это может задержать этапы завершения.

Если на объекте имеется более одного башенного крана, возможно, стоит установить последовательность снятия и установки, чтобы один или два крана могли снимать или устанавливать другие. Это сэкономит время и позволит завершить отделку некоторых участков здания до полного демонтажа крана.

Кто управляет башенным краном?

Работа с башенными кранами — это не работа одного человека. Сбор материалов — это командная работа, в которой участвуют как оператор, такелажник или руководитель подъемника, так и бригада такелажа.

Работа оператора заключается в управлении краном из кабины. Они отвечают за перемещение и подъемные операции крана. При подъеме грузов, как правило, вне поля зрения оператора. Используются камеры, но они также должны полагаться на своего болотохода или директора лифта.

Работа начальника болотохода или подъемника заключается в наблюдении за подъемом с земли. Обычно они имеют прямую связь с оператором по радио. Их роль заключается в том, чтобы обеспечить безопасное крепление груза в пределах грузоподъемности крана. Они также несут ответственность за то, чтобы путь движения был свободен для оператора.

Такелажная бригада — это команда, которая фактически прикрепляет груз к крюку крана. Они несут ответственность за безопасное привязывание груза и его надежное крепление к крану.

Вместе эта группа лиц необходима для работы строительной площадки.

Башенные краны Будущее в строительстве

Башенные краны были и останутся рабочими лошадками строительной отрасли. Они позволили нам достичь новых высот, строя больше и быстрее, чем мы когда-либо мечтали. Строительные компании будут продолжать полагаться на них из-за минимального пространства, необходимого на строительной площадке, и их универсальности, когда дело доходит до подъема вещей.

Использовали ли вы башенный кран на строительной площадке? Дайте мне знать ниже в комментариях и поделитесь некоторыми историями успеха или советами, которые у вас есть.

Башенный кран, Китайский производитель башенных кранов для строительной техники

Башенный кран, Китайский производитель башенных кранов для строительной техники
    1. Дом

    2. Башенный кран Topkit

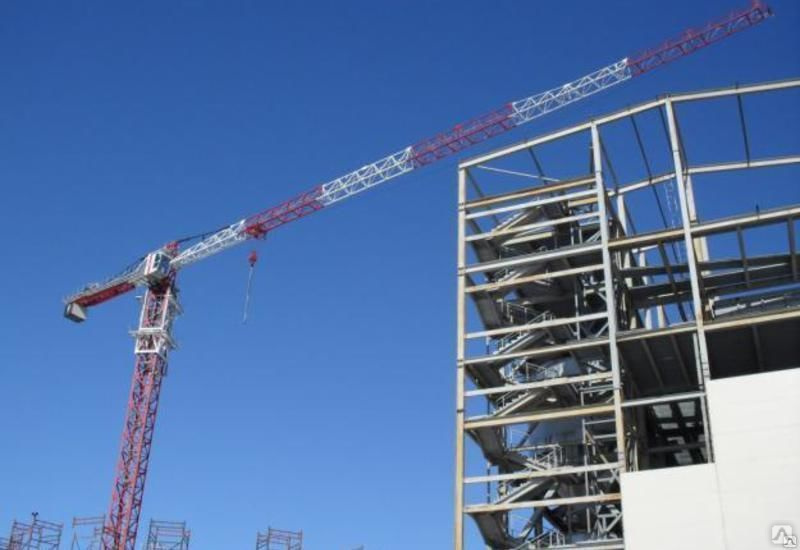

    3. Башенный кран с плоской вершиной

    4. Башенный кран с подъемной стрелой

    5. Строительный подъемник

    6. О

    7. Контакт

  1. Дом
  2. Башенный кран

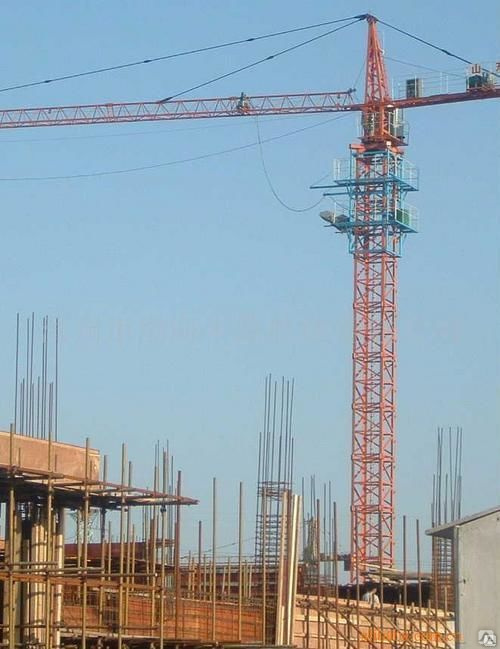

Башенный кран

, Китай Строительный кран

Как производитель и поставщик строительного крана в Китае, компания DAHAN может предложить вам различные модели башенных кранов. Вы можете выбрать башенный кран для строительной техники.
Башенные краны возникли в Западной Европе. Вращающийся кран со стрелой, установленной на верхней части высокой башни. Большое рабочее пространство, в основном используется для вертикальной и горизонтальной транспортировки материалов и установки строительных компонентов в домостроении. Он состоит из трех частей: металлической конструкции, рабочего механизма и электрической системы. Металлическая конструкция включает в себя корпус башни, стрелу и основание. Рабочий механизм состоит из четырех частей: подъемной, подъемной, поворотной и ходовой. В электрическую систему входят двигатели, контроллеры, распределительные шкафы, соединительные линии, сигнальные и осветительные устройства и т. д.

Обзор

Башенный кран представляет собой поворотный кран со стрелой, установленной на верхней части высокой башни. Объем работ большой, в основном используется для вертикальной транспортировки материалов и монтажа комплектующих при строительстве многоэтажных и высотных зданий. Он состоит из трех частей: металлической конструкции, рабочего механизма и электрической системы. Металлическая конструкция включает в себя корпус башни, стрелу, основание, тягу крепления и т. д. Рабочий механизм состоит из четырех частей: подъемной, подъемной, поворотной и ходовой. В электрическую систему входят двигатели, контроллеры, силовые распределительные коробки, соединительные линии, сигнальные и осветительные устройства и т. д.
Башенные краны делятся на два типа: верхний поворотный и нижний поворотный:
1. Верхний вращающийся башенный кран: корпус башни не вращается, а стрела и балансир над поворотной опорой совершают полный поворот вокруг центральной линии корпуса башни с помощью поворотного механизма. В соответствии с требованиями использования он делится на беговой тип, фиксированный тип, прикрепленный тип и внутренний тип для подъема. Ходовой башенный кран может перемещаться по рельсам, имеет большой рабочий диапазон и широко используется, подходит для строительства многоэтажных зданий; если основание крана закреплено на рельсе или корпус башни закреплен непосредственно на фундаменте, он становится стационарным башенным краном. Его стрела длинная; если стационарный башенный кран соединен со зданием с помощью анкерных стержней на каждой определенной высоте, он является присоединенным башенным краном. Он принимает устройство соединения высоты корпуса башни, так что верхняя часть крана может следовать за зданием. Используется для строительства высотных зданий; кран устанавливается в шахте лифта или другой шахте или соединенном отверстии, а гидравлический цилиндр используется для подъема крана вверх по шахте в соответствии с процессом строительства. Он называется башенным краном с внутренним подъемом. Часть корпуса башни сохранена, объем работ большой, строительная площадка не занята, но есть определенные требования к конструкции здания.
2. Нижний поворотный башенный кран: Поворотная опора установлена ​​между основанием и поворотной платформой. За исключением шагающего механизма, другие рабочие механизмы расположены на поворотной платформе с возможностью совместного вращения. Помимо гусеничного типа, существуют также гусеничные и шинные модели, которые используют гусеничное шасси и шинное шасси в качестве ходового устройства. Вся машина имеет низкий центр тяжести, может быть разобрана и перемещена как единое целое, легкая и гибкая, а также имеет широкий спектр применения. Подходит для строительства многоэтажных домов.

Особенности

С точки зрения технологического развития башенных кранов, хотя новые продукты появляются бесконечно, новые продукты повышают эффективность производства, просты в эксплуатации, просты в обслуживании и надежны в эксплуатации, но технология башенных кранов принципиально не изменилась. . Исследования башенных кранов движутся в направлении модульной разработки. Так называемый модульный тип заключается в том, чтобы взять за основу конструкцию корпуса башни. В соответствии со структурой и функциональными характеристиками корпус башни разделен на несколько частей, а в соответствии с требованиями сериализации и обобщения каждая часть разделена на несколько модулей по принципу модульной системы. В соответствии с требованиями к параметрам подбираются соответствующие модули для формирования башенных кранов с различными техническими характеристиками для удовлетворения конкретных потребностей строительства. Внедрение модульных башенных кранов поможет ускорить разработку башенных кранов, сократить затраты на разработку продукта и повысить качество обслуживания клиентов.
Башенные краны делятся на две категории: башенный кран с верхним поворотом и башенный кран с нижним поворотом. Среди них несущая способность первых выше, чем у вторых. На многих строительных площадках мы видим башенный кран с верхним вращением, подъемом вверх и шарнирной высотой. В зависимости от того, можно ли его перемещать, его можно разделить на ходовой тип и фиксированный тип. Корпус стационарного башенного крана закреплен и не вращается. Устанавливается на монолитный бетонный фундамент, либо устанавливается на ленточный или Х-образный бетонный фундамент. Ходовой тип можно разделить на четыре типа: гусеничный, автомобильный, шинный и гусеничный. Фиксированный тип обычно используется при строительстве дома. В соответствии с методом подъема стрелы его можно разделить на подъем стрелы тележки с горизонтальной стрелой и подъем стрелы; по форме установки их можно разделить на три типа: самоподъемные, встроенные быстроразборные и сборные. Наиболее широко используются нижние поворотные, быстроразборные, рельсовые башенные краны и самоподъемные башенные краны, которые могут использоваться для одной машины и четырех целей (рельсовые, стационарные, прикрепленные и внутриподъемные).

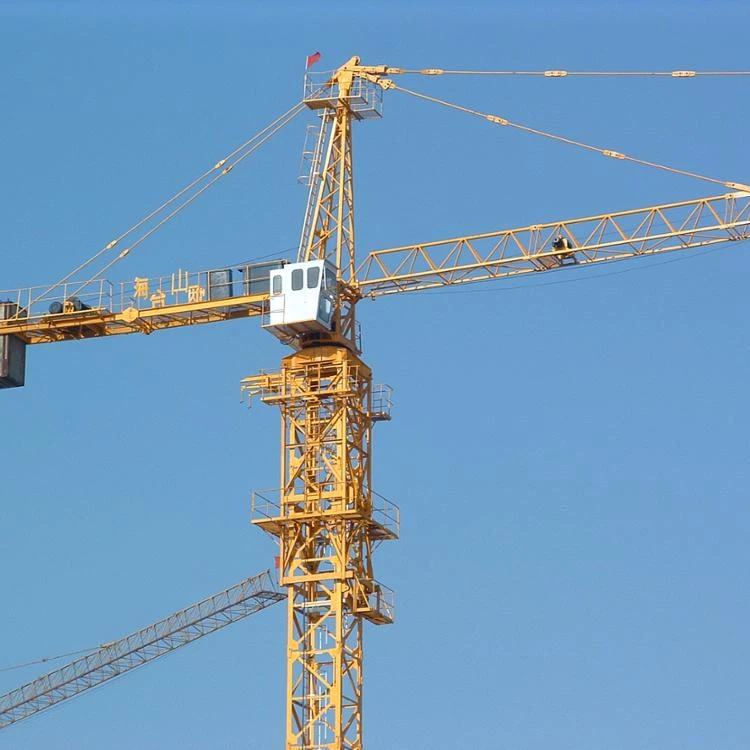

  • Башенный кран Topkit

  • Плоский башенный кран

  • Кран с маховой стрелой

  • 1 Введение
  • 2 Автокраны
    • 2.1 Мобильные колесные краны
    • 2.2 Автокраны
    • 2.3 Гусеничные краны
    • 2.4 Козловой кран
  • 3 Стационарные краны
  • 4 Башенные краны
    • 4.1 Самонесущий статический башенный кран
    • 4.2 Поддерживающий статический башенный кран
    • 4.3 Передвижной или рельсовый башенный кран
    • 4.4 Подъемный башенный кран
  • 5 Статьи по теме Designing Buildings Wiki
  • 6 Внешние ссылки
