самодельные деревообрабатывающие станки, приспособления и оснастка

Владельцы частных домов и любители помастерить мечтают создать столярную домашнюю мастерскую. Они покупают интересные электроинструменты и пытаются сделать приспособления для столярных работ своими руками. Для этих целей они используют электродрель, циркулярную пилу, электролобзик.

Специалисты советуют новичкам не покупать дешёвые инструменты. Ориентироваться нужно на средние ценовые варианты. Кроме инструментов, необходимо предусмотреть полки и шкафчики для хранения материалов и разных мелочей.

Столярное оборудование

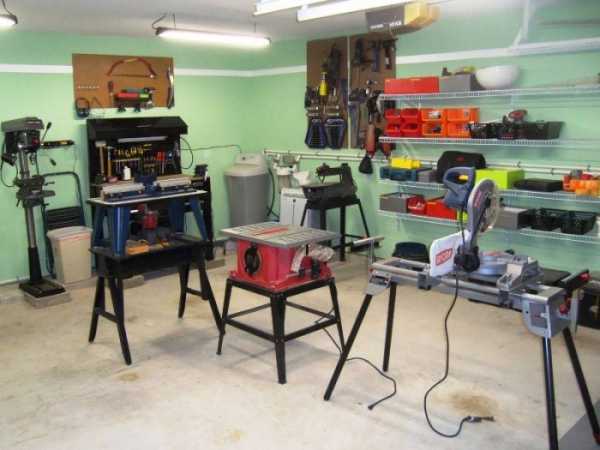

«Продвинутые» мастера имеют хорошие верстаки с тисками, редкие станки и инструменты, которые весьма необходимы для изготовления мебели:

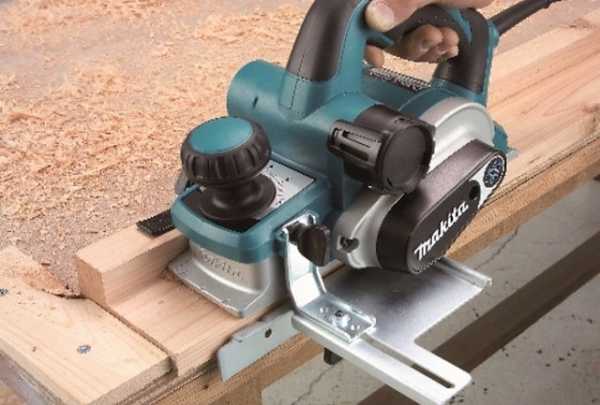

  1. Рейсмус — это электрический рубанок, закреплённый стационарно. Он позволяет строгать доски по заданной толщине. Покупная необработанная доска при помощи рейсмуса превращается в добротный материал с красивой структурой.
  2. Довольно редкий агрегат — ленточнопильный станок аналог лобзика, вещь крайне удобная и нужная. Станок позволяет выполнять криволинейные резы, выпиливать необычные формы, открывает большие возможности для творчества.
  3. Торцовочная пила — очень важный инструмент, нужна она, когда надо напилить большое количество одинаковых заготовок. С её помощью это делается элементарно и точно.
  4. Шлифовальная машинка — очень удобная вещь. Если её прикрепить струбциной к верстаку, получается хороший шлифовальный станок.
  5. Фрезер — один из основных механизмов мастерской. Если много повторяющихся операций, то им делать это не очень удобно и долго. Чтобы расширить возможности, можно закрепить его на верстак, и получится импровизированный фрезерный станок.

Вездесущая болгарка

Электроинструмент под названием болгарка имеется у каждого мужчины. На самом деле это шлифовальная машина, при помощи которой выполняют абразивную резку металла, камня, керамической плитки и других материалов. Для этого устанавливают специальный абразивный диск толщиной от 0,7 до 2,5 миллиметра. Диаметр отрезного диска от 115 до 180 миллиметров, всё зависит от твёрдости обрабатываемого материала.

Особенность этой машины — высокие обороты электродвигателя, например, Вихрь УШМ-125 имеет 11 тысяч оборотов в минуту. Именно этот показатель и небольшой вес, всего 2,5 килограмма, будоражит умы домашних умельцев приспосабливать её к выполнению несвойственных ей видов металлорежущих работ.

Самоделки из болгарки имеются в каждом гараже и домашней мастерской, причем, каждый мастер делает устройство для своих нужд.

Отрезной станок

Предлагается вариант самоделки для мастерской — отрезной станок, пригодный для резки уголка, труб, квадратного профиля, арматуры. Конструкция устройства простая:

  • рабочий стол;
  • скобы с возвратной пружиной;
  • платформа для крепления болгарки;
  • упор.

Стол изготавливается из металла. Для этого при помощи электросварки изготавливается рамка из уголка 40х40 миллиметров, на которую приваривают стальной лист толщиной 3 миллиметра. Размер стола 500 х 400 миллиметров.

К столу крепятся стойки в виде ушек с осью для подвижного крепления платформы болгарки. Сама платформа имеет такие же ушки и основание для крепления болгарки. К платформе приварены ручка длиной 400 миллиметров и возвратная пружина. На столе установлен прижим в виде уголка, приваренного параллельно линии реза.

Работает механизм следующим образом. Материал в виде трубы укладывается на стол, прижимается к упору, болгарка при помощи ручки опускается и режет материал, возвратная пружина возвращает её в первоначальное положение.

Устройство для резки труб

Если резка уголка, кругляка и труб выполняется редко, нет смысла делать сложные самоделки станки и приспособления, можно изготовить простое устройство, способное упростить работу при резке материала.

Для этого нужно изготовить из отходов столешницу размером 400 х 300 миллиметров, к ней прикрепить на шарнире стальную полосу, на которой закреплена болгарка. Для возвратного движения применить эластичный жгут, закреплённый к столешнице и ручке болгарки. В столешнице прорезать щель для выхода абразивного круга и установить упор.

Пневматический и электрический инструмент

В Канаде есть поселение староверов, которые живут по своим законам: не пользуются электричеством, не ездят на велосипедах и автомобилях. Но это не мешает им иметь столярную мастерскую и вместо электричества использовать сжатый воздух. Для этого все помещения оборудованы воздуховодами от огромного компрессора, на каждом верстаке есть точка подключения пневмоинструментов. Применяя различные столярные приспособления, канадские умельцы вполне справляются с изготовлением мебели без электроэнергии.

В мастерской огромные окна, так как электрическое освещение не применяется. Все станки работают от сжатого воздуха. Внешняя конструкция станков не меняется, только вместо электрического двигателя установлен пневматический мотор. Рабочая станция обеспечивает работу пневматических шуруповёртов, дрелей, фрезеров.

Распиловочный станок

Высокие обороты болгарки позволяют использовать её с пильным диском для обработки древесины. Без определённой защиты это очень опасно. Мастера придумали очень полезное и оригинальное устройство самоделки для столярки своими руками, позволяющее безопасно использовать болгарку в качестве распиловочного станка.

Для этого изготавливается специальная защита, подобная стандартному кожуху, которым комплектуется инструмент. Она имеет салазки, две ручки и поворотное устройство. Салазки выглядят в виде пластины размером 200 х 120 миллиметров, с прорезью для выхода пильного диска.

Пластина одной стороной крепится к кожуху на шарнире, другой к стальной полосе с прорезью шириной 9 миллиметров для скольжения по шпильке М8х1,5, которая имеется на кожухе для фиксации гайкой с барашком.

К кожуху приварены две ручки для удерживания распиловочной машинки при работе. Резать и распиливать небольшой толщины пиломатериал очень удобно, а высокие обороты машинки на столярном станке позволяют легко резать материал толщиной до 30 миллиметров.

Вертикально-сверлильная модель

Станину можно изготовить из кусков уголка 50х50 миллиметров и стального листа толщиной 5 миллиметров. Для этого по краям листа на всю длину приварить два уголка, они будут выполнять функцию ножек. Размер стола 350 х 200 миллиметров. Сверху приварить кронштейн с квадратной трубы высотой 80 миллиметров для крепления стойки.

Стойка или направляющая для дрели изготовлена из квадратной трубы толщиной три миллиметра. В верхнее отверстие вварен отрезок водопроводной трубы длиной восемь миллиметров. В неё вставляется механизм натяжения троса. Высота стойки 700 миллиметров. Стойка вставляется в кронштейн и обжимается четырьмя болтами — по два на двух гранях квадратной трубы.

Каретка — это подвижный узел, на котором крепится дрель. Она сделана из уголков 50х50, сваренных между собой, высота 170 миллиметров, проушины изготовлены из полосы толщиной три миллиметра. В проушины вставляется ось, на которую наматывается трос.

Продолжением оси является ручка, приводящая в движение каретку.

Привод каретки состоит из оси, на которую намотан трос и рукоятка. Один конец троса закрепляется на нижнем кронштейне. Верхний конец троса закрепляется в трубе на верхнем торце стойки. До каретки крепится специальный кронштейн с посадочным местом под электродрель. Сама дрель затягивается специальным зажимом, сделанным из полосы толщиной 2 и шириной 40 миллиметров.

Самодельное токарное приспособление

Самодельных конструкций токарных станков по дереву очень много. Их объединяет наличие четырех основных узлов:

  • привод;
  • станина;
  • задняя бабка;
  • подручник.

Различие только в выборе привода. У кого что найдётся из электромеханических устройств, то и устанавливают на изделие:

  • электродрель;
  • болгарка;
  • фрезер;
  • электродвигатель от стиральной машины.

Можно усовершенствовать уже сделанную металлорежущую конструкцию, добавив ей дополнительных функций. Например, можно разместить горизонтально на верстаке или столе сверлильный станок. Приводом служит электрическая дрель. Задней бабкой будет рабочий стол, в котором просверлено отверстие по оси сверла в патроне и нарезана резьба для завинчивания неподвижного центра.

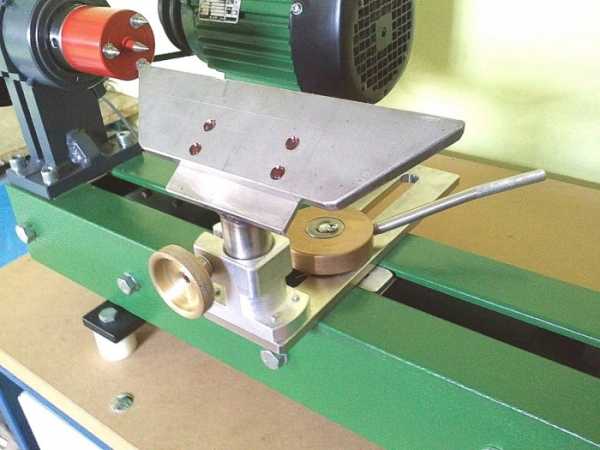

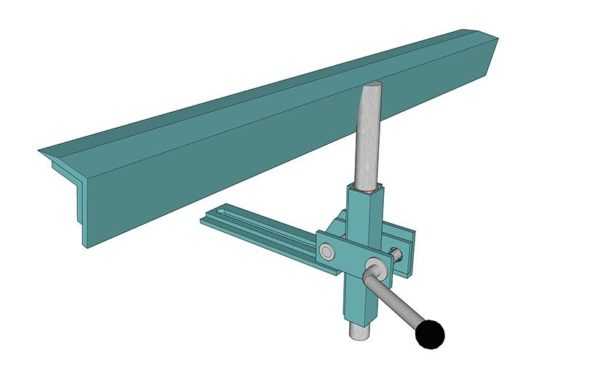

Дополнительно установить подручник, закрепив его на подвижном кронштейне стойки. Заготовка крепится одним концом в трезубце, зажатом в сверлильном патроне, вторым концом в неподвижном центре. Для небольшого количества несложных деталей — вполне хороший самодельный деревообрабатывающий станок с приспособлением и оснасткой для изготовления фигурных деталей, получаемых путём точения.

Перечень инструментов и механизмов для мастерской или гаража ограничивается только площадью помещения и материальными возможностями владельца. Несмотря на то, что многие изделия изготавливаются из отходов, затраты на покупные детали и инструмент, необходимый для сборки, весьма ощутимые.

Иногда дешевле получить услугу в специализированной мастерской, чем выполнить эту работу самому.

Оцените статью: Поделитесь с друзьями!

chebo.pro

столярные приспособления своими руками — Видео

Видео:

Возвращайте Деньги за Покупки https://goo.gl/Qu6nYR Покупайте в более чем 700 интернет-магазинах по всему миру и во

ИНТЕРЕСНЫЕ ИДЕИ И ПРИСПОСОБЫ РЕКОМЕНДУЮ!!! https://www.youtube.com/watch?v=LcdZi6x0BP8 Будем делать интересные станки,…

Инструменты по Доступной Цене — http://ali.pub/w52tb Скидки до 30% на Товары и Услуги — https://goo.gl/Pm5Xib Мега Распродажа..

Возвращайте Деньги за Покупки https://goo.gl/Qu6nYR Покупайте в более чем 700 интернет-магазинах по всему миру и во

Столярные приспособления для фрезерного стола смотрите столярные хитрости.mp4. Приспособление для ручн

КРУТОЙ САМОДЕЛЬНЫЙ ИНСТРУМЕНТ СДЕЛАЙ И СЕБЕ ЭТО НУЖНОЕ И ПОЛЕЗНОЕ ПРИСПОСОБЛЕНИЕ Всем привет! Сегодня..

Руслан Седых https://goo.gl/5wyNaH ItalianLight https://goo.gl/X4BNJp Подпишитесь на канал: …

Канал Труды Мастеров — https://www.youtube.com/channel/UCzZB2ZLEtu3zRaekjKXc7Pg.

В этом видео я покажу Вам гениальные ПРИСПОСОБЛЕНИЯ, которые каждый может сделать СВОИМИ РУКАМИ, с помо

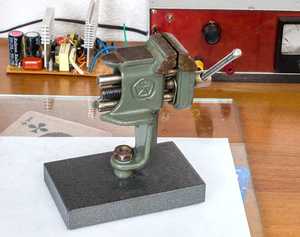

Тиски́ (иногда называют тисами) — слесарный или столярный инструмент для фиксирования детали при разли…

В этом видео последний апгрейд моего сверлильного станка — тиски, без которых сверлильный станок не ста…

Сделал струбцины для столярных работ,немного торопился поэтому получились не очень аккуратно,но это в …

Тиски́ (иногда называют тисами) — слесарный или столярный инструмент для фиксирования детали при разли…

Наша мастерская https://vk.com/kustarnoeproizvodstvo….

Всем привет. Наверное каждый из нас у кого есть гараж рано или поздно сталкивается с нехваткой свободно…

hytube.ru

Самодельные приспособления для мастерской своими руками: домашний фрезерный станок

Дрель электрическая — это компактная, лёгкая, простая в эксплуатации и транспортировке машина. Она незаменима в домашней мастерской, в гараже и на стройке. Кроме сверлильных операций, её можно приспособить для выполнения токарных, фрезерных, шлифовальных и других работ. Многие умельцы на базе дрели создают самодельные станки и приспособления для домашней мастерской. Их используют в гараже для простых токарных работ по дереву и металлу.

Содержание материала

Оборудование мастерской

Не всегда с помощью ручной дрели можно просверлить точное отверстие. Если возникла такая необходимость, применяют стационарный сверлильный станок. Он, безусловно, точный и безопасный, что и нужно при обработке твёрдых элементов сверлом большого диаметра.

В гараже или мастерской редко встретишь такой станок в основном из-за цены, он дорогой, кроме того, громоздкий, занимает много места, используется редко. Дрель на штативе — лёгкая, удобная в транспортировке конструкция, при этом выполнит все требования, предъявляемые к настольному сверлильному станку.

Также рекомендуем прочитать:

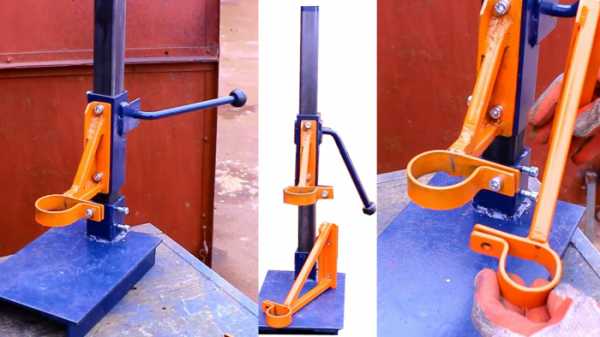

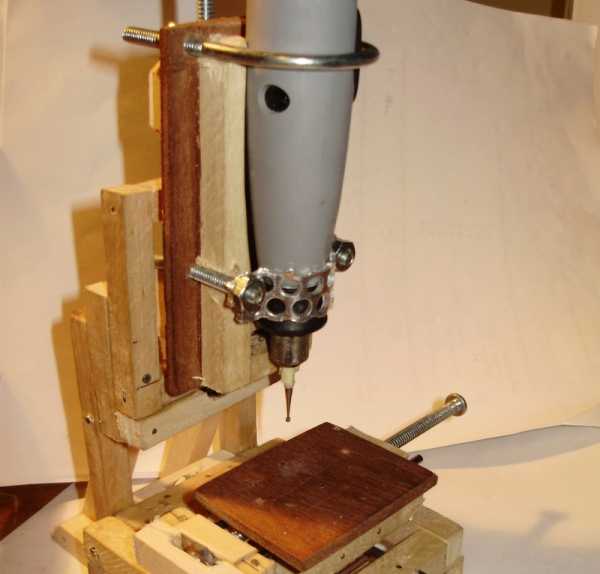

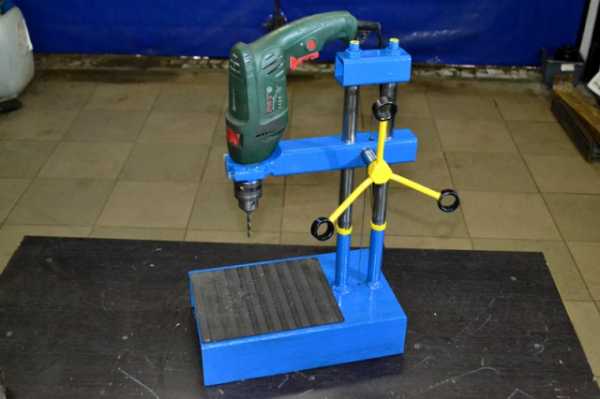

Стационарное сверлильное устройство

Самодельный станок на базе дрели обеспечит высокую точность сверления в любых условиях — устанавливается на столешницу верстака или на полу. Он состоит из нескольких элементов. Главными, конечно, являются основание и колонна. Первая деталь отвечает за стабильность машины, установленной на ровной поверхности. Вторая, в свою очередь, позволяет плавно и очень точно перемещать дрель вверх и вниз при бурении.

Стальная колонна не деформируется даже под воздействием наибольшего давления, чтобы обеспечить перпендикулярность сверления. Помимо высокой точности, стоит упомянуть о безопасности работы. Если надёжно закрепить заготовку в тисках на рабочем столе, то во время сверления не возникнет риска травмы.

Настольный станок на базе дрели обеспечивает точное сверление отверстий в деталях сложных форм, например, круглых, овальных, а также под углом в 90 градусов. Без него не обойтись домашнему мастеру, где инструмент не используется интенсивно. Для изготовления настольного вертикально-сверлильного станка на базе дрели можно использовать готовые стойки или штативы. Они вполне пригодные для применения.

Как гарантирует производитель, стойка для вертикального бурения пригодится везде, где существует необходимость выполнения сверлильных операций при ремонте металлических конструкций, деревянных деталей. Изделие изготовлено из качественных материалов, обеспечивает стабильность и надёжность крепления, благодаря чему качество работы хорошее. Продукт этого типа отлично сокращает время на работу.

В частных гаражах можно встретить самодельные станки, где в качестве стойки для дрели приспособлены штативы от фотоувеличителей и кодоскопов, домкраты и автомобильные рулевые рейки подходящей конструкции. Есть станки, изготовленные полностью из дерева. Дрель представляет собой универсальный механизм, при помощи которого можно конструировать самодельные станки по дереву.

Деревообрабатывающий станок

Используя дрель в качестве электрического привода, можно собрать самодельные станки и приспособления для гаража. Например, токарный станок по дереву за несколько дней из доски и горсти шурупов. Чертежей для изготовления станков никто не делает, всё создаётся по придуманному проекту.

  1. Начать нужно с поиска подходящей доски для основания, на котором будет крепиться передняя бабка с отверстием под шейку дрели.
  2. Затем сделать заднюю бабку. Для этого к бруску, который будет скользить по станине, прикрепить стойку для центра задней бабки. В стойке сделать гнездо под подшипник. По диаметру внутреннего кольца подшипника из болта выточить центр, запрессовать в подшипник.
  3. Задняя бабка имеет прорезь, а в станине установлена шпилька, на которую надевается бабка и фиксируется гайкой с барашком. В патрон дрели зажимается трезубец, на который одним концом крепится заготовка, другой поджимается центром задней бабки. Простой, рабочий станок по дереву для домашней мастерской готов.

Кроме самодельного сверлильного и токарного оборудования домашней мастерской, своими руками можно сделать фрезерный станок по дереву. Для привода можно выбрать электродрель или ручной фрезер.

Станина для болгарки

Болгарка, как и электродрель, стремительно вошла в нашу жизнь и заняла место универсального инструмента. С её помощью можно резать трубы, листовой металл и прутки, камень и плитку, шлифовать и полировать. Широкое применение она нашла в автосервисе при ремонте кузовов машин. Для удобства в работе можно сделать отрезной станок.

Чтобы было дешевле и проще, делают его из дерева. Как и в каждом станке делается основание, материалом может быть древесно-стружечная плита размером 400 х 400 х 20 миллиметров. Снизу к плите шурупами присоединить ножки в виде двух реек 40 х 40 миллиметров. Сверху к плите прикрепить брусок высотой 100 миллиметров, толщиной 50 миллиметров. К бруску шурупами крепится дверная петля с длинной пластиной. К пластине крепится болгарка при помощи хомута. Все, самодельное приспособление для домашней мастерской, выполняющее роль отрезного станка готово. Для безопасной работы на основание устанавливают машинные тиски.

Точило для гаража

Наждак, электроточило, станок заточной — так называют инструмент, без которого не обходится мастерская, частный гараж, автосервис. Точило самое нужное приспособление при ремонте автомобилей, изготовлении слесарных изделий, заточке инструмента, шлифовке металлической поверхности поделок. Необязательно покупать этот полезный механизм, вполне можно обойтись самоделкой на базе электродрели. Для начала необходимо выбрать место на столе и при помощи двух деревянных скоб толщиной 40 миллиметров и двух шурупов закрепить дрель.

Для упора руки или инструмента надо сделать подручник. Для этого можно применить толстослойную фанеру толщиной 20 миллиметров. Крепится подручник к столу, выставляется под наждачным кругом. Для того чтобы стружка свободно падала на пол и была возможность использовать наждачные круги разного диаметра в подручнике вырезается прямоугольное отверстие шириной чуть больше толщины абразивного инструмента. Для регулировки подручника на разную высоту необходимо установить набор пластин из фанеры, и закрепить шурупами. Верхнюю плоскость подручника закрыть стальной пластиной. Всё, полезный электроинструмент для дома готов к эксплуатации.

Фрезерные машины

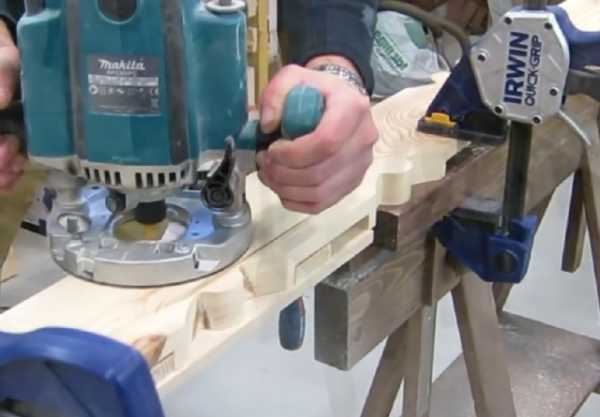

Среди специалистов по деревообработке бытует мнение, что фрезер самый необходимый инструмент для столярной мастерской. Он может даже заменить некоторые электроинструменты, например, циркулярную пилу, дрель и даже фуганок. Существует два основных вида фрезеров:

  • погружные;
  • кромочные.

Погружной работает следующим образом: фреза погружается в материал и движется по заданному контуру. Кромочный не позволяет погружать фрезу, у него глубина фрезерования выставляется заранее и фиксируется. По мощности фрезеры делятся на три категории:

  • малый от 500 до 1200 ватт;
  • средний от 1100 до 1900 ватт;
  • мощный от 1900 до 2400 ватт.

Фрезеры малой мощности лёгкие, компактные, манёвренные, удобные в эксплуатации и позволяют выполнять все задачи домашней мастерской — это лучший выбор для дома. Правда, малая мощность накладывает свои ограничения. Устройство работает с фрезами диаметром до 32 миллиметров, есть ограничения по длине. Если предстоит изготовлять шкатулки, рамки, этой машины вполне достаточно.

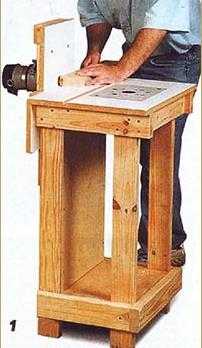

Используя электродрель или фрезер можно изготовить полезное приспособление для электроинструмента своими руками — фрезерный стол. Такое приспособление пригодится, если придётся изготавливать профильные изделия из дерева. Для этих целей можно приспособить обыкновенный стол, усилив столешницу листовым металлом толщиной два миллиметра.

Под столом к столешнице крепится фрезер. На столе устанавливается упорная доска, которая двигается под установленный размер и фиксируется прижимными болтами. Механизм подачи фрезы — лифт, изготавливается из обычного автомобильного домкрата, который устанавливается на металлических кронштейнах под столом. Готовая самоделка радует глаз.

Меняя фрезы можно выполнять различные фрезерные работы. В целом устройство представляет собой профессиональный фрезерный станок по дереву для домашней мастерской. На нём удобно выбирать пазы, фрезеровать четверть на рамках, обрабатывать конфигурацию плинтусов.

Электродрель, болгарка, ручной фрезер — инструменты, на базе которых можно создавать приспособления и многофункциональные станки, значительно облегчающие работу домашнего мастера.

pochini.guru

Самодельные станки и приспособления для домашней мастерской

Порядок в доме зависит не только от того, находится ли каждая вещь на своем месте. Каждое жилище нуждается в периодическом обслуживании. Если каждый механизм в доме работает как часы, то можно сказать, что хозяин полностью выполняет свои обязанности. Чтобы поддерживать порядок не обойтись без мастерской и инструментов. Некоторые из них можно изготовить самостоятельно. В статье будет рассказано о процессе сборки инструментов, которые позволят оборудовать мастерскую.

Что можно собрать своими руками

При должной сноровке можно собрать практически любой станок, который понадобится для обработки древесины или металла. Они будут отличаться от заводских способом сборки, а также габаритами. Чаще всего для домашнего использования не требуется больших агрегатов. Нет проблем в том, чтобы самостоятельно соорудить фрезерный станок, с помощью которого можно красиво оформлять различные рейки. Другим нужным станком, который можно собрать в домашних условиях является сверлильный. Без него не обойтись, если возникает необходимость в сверлении точных отверстий в небольших заготовках. В некоторых случаях сборка станка подразумевает изготовление держателя для ручного инструмента, в других его можно собрать с нуля, используя двигатели от других приборов.

Перед тем как приступить к сборке каких-либо изделий для домашней мастерской, необходимо четко определить, какие задачи поставлены перед мастерской и какой размах работ будет выполняться. С одной стороны, это позволит решить, какие потребуются станки, а с другой, – даст возможность узнать, хватит ли доступной площади или мастерскую необходимо разместить в другом помещении. Хорошо, если это будет отдельное помещение, т. к. шум от работающих станков может раздражать жильцов. Проще всего сооружать мастерскую в частном доме, где можно использовать подвал или гараж. У хорошего мастера все организовано и находится на своих местах, поэтому важно позаботиться о практичных стеллажах.

Элементы хранения

Практически любую поверхность в домашней мастерской можно использовать для хранения инструмента. По месту расположения органайзеров можно выделить такие виды:

  • настенные полки;
  • стеллажи;
  • щиты;
  • напольные органайзеры;
  • потолочные полки.

Их все можно расположить в одной мастерской, что даст возможность значительно расширить общую площадь помещения.

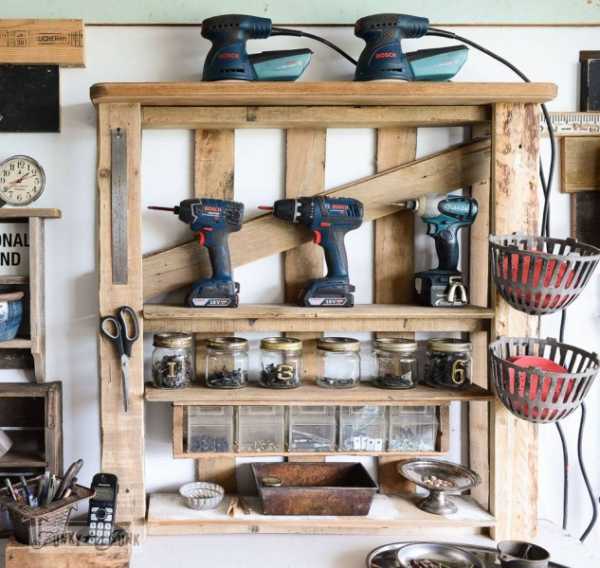

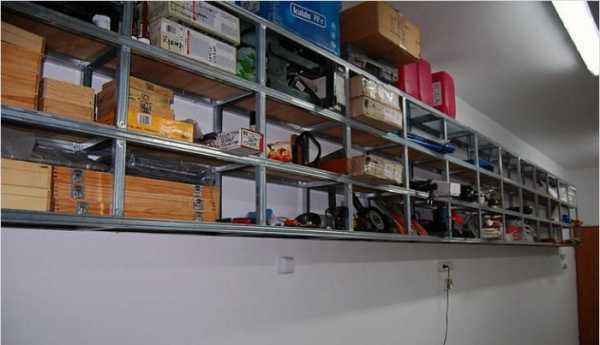

Настенные полки

Эта конструкция для домашней мастерской является наиболее распространенной и часто используемой. Соорудить настенные полки не составит труда. Первым делом необходимо определить стену, где их размещение будет самым практичным. Например, это может быть стена, возле которой невозможно будет расположить стеллаж. Не стоит размещать настенный полки в мастерской там, где планируется сооружение щита для подвешивания ручного инструмента. В некоторых случаях настенная полка может быть размещена под самым потолком. Так как полки в домашней мастерской предназначены для хранения тяжелых предметов, а не мягких игрушек, то и прочность конструкции должна быть выше, чем у тех, которые применяются в домашних условиях. Для сборки потребуются:

  • уголок 40×20 мм;
  • доска или ДСП;
  • болгарка;
  • сварочный аппарат;
  • рулетка;
  • инструмент для разметки.

Первым делом составляется эскиз-чертеж с указанием точных размеров конструкции для мастерской, которые определяются исходя из свободного пространства на стене. На эскизе также указывается количество ярусов, которые будет иметь одна полка. Следующим шагом выполняется подготовка отрезков уголка для сборки каркаса. Аккуратнее будет смотреться полка для домашней мастерской, в которой торцы стоек будут обрезаны под 45 градусов. Добиться этого можно использованием угольника или специального держателя для болгарки. Первым делом производится сборка боковых граней полки для мастерской, которые могут быть представлены прямоугольниками или квадратами. Все зависит от выбранной формы полки.

Элементы должны быть абсолютно идентичными, чтобы конструкция полки для домашней мастерской получилась без искривлений. После этого боковины соединяются между собой четырьмя горизонтальными перекладинами. При этом размещать уголок необходимо таким образом, чтобы часть с длиной в 20 мм оказалась внизу. Она будет служить опорой для доски. Во время сварки каркаса для полки в мастерскую нет необходимости спешить. Начать стоит с прихваток, чтобы конструкцию не повело, а после проварить цельным швом. Отличным помощником при сборке каркаса послужат угловые струбцины, которые позволят сохранить угол прямым.

Когда каркас готов, необходимо определить, каким образом он будет крепиться к стене в домашней мастерской. Это можно сделать, просверлив отверстия в уголке или приварив специальные ушки. Первый вариант является более надежным. Далее выполняется зачистка швов конструкции в мастерскую и покраска металлической основы, чтобы исключить коррозионное разрушение. Последним шагом вырезаются деревянные подставки, которые укладываются внутрь. Полка фиксируется на своем месте в мастерской и готова к использованию.

Стеллажи

Стеллажи для мастерской могут быть собраны несколькими способами. Все зависит от используемого материала, а этом может быть:

  • металл;
  • древесина.

Каждый из этих материалов является по-своему практичным. При правильном подходе древесина способна выдерживать значительное давление и вес, но габариты у такого стеллажа в мастерской будут больше, чем у аналогичного из металла. Сборка всей конструкции в домашнюю мастерскую начинается с чертежа. При этом необходимо правильно определить глубину стеллажа. Удобной считается такая глубина, при которой есть возможность дотянуться до края полки в мастерской, просто вытянув руку. Обычно этот размер не превышает 50 см. Если стеллаж в мастерскую будет иметь высоту до потолка, то уместным будет наличие небольшой стремянки, которая позволит безопасно доставать необходимые инструменты с верхних полок.

Обратите внимание! В продаже можно найти готовые стеллажи для мастерской, которые имеют модульную конструкцию.

Это означает, что количество полочек можно варьировать в зависимости от потребностей. Часто их покупка обходится дешевле, если учесть не только стоимость материалов для самостоятельной сборки, но и время, которое для этого будет затрачено.

Количество и высота полок стеллажа в домашнюю мастерскую определяется тем, что на них будет храниться. Каждая полка может иметь свое назначение. Например, на нижних можно разместить приборы или заготовки с большим весом. Если это будет электроинструмент, тогда есть смысл сделать высоту выше самого высоко элемента, который будет храниться на полке. Принцип сборки схож с тем, который используется для настенных полок в мастерскую. В этом случае для стоек лучше использовать уголок с большими размерами, чтобы прочность была большей. При этом важно правильно рассчитать ширину стеллажа для домашней мастерской, чтобы при использовании для полок уголка с меньшими размерами, они не прогибались.

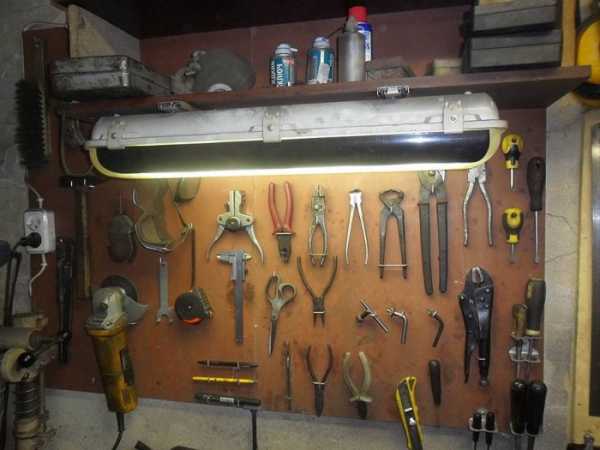

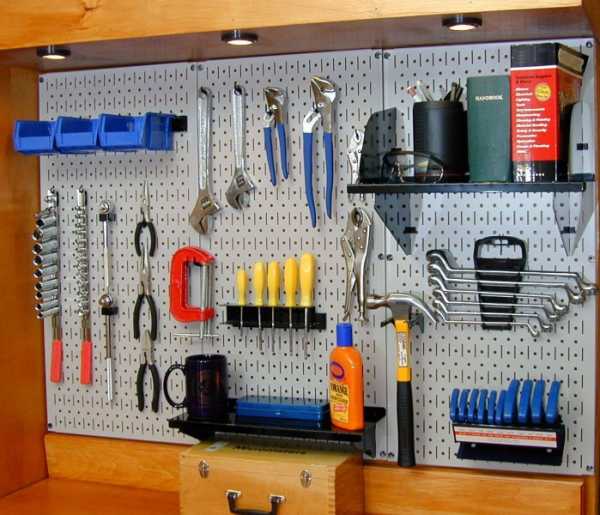

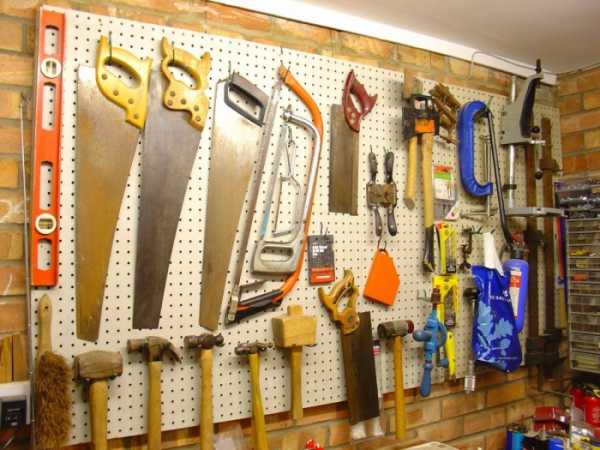

Щиты

Щиты являются одними из самых удобных элементов, которые можно использовать в домашней мастерской. Преимущество перед другими способами хранения заключается в том, что каждый элемент имеет свое место и находится на виду. Недостатком такой системы является только неэффективное использование пространства. По сравнению с полками его требуется больше, а инструмента помещается меньше. Именно поэтому щиты лучше всего подходят для хранения инструмента, который используется чаще всего. Преимуществом щитов для мастерской можно считать их определенную универсальность. На щите можно расположить не только крючки для подвешивания, но и различные небольшие ящички для хранения.

В продаже есть готовые щиты для мастерской, по образцу которых можно собрать собственный вариант. Для этого можно использовать:

  • листовой металл;
  • фанеру.

Принцип сборки в каждом из этих случаев схож, отличается лишь способ работы с материалом. Если в качестве основы была выбрана фанера, то поступить можно несколькими способами. Первым делом производится разметка листов, которые будут использованы в домашней мастерской. После этого они раскладываются на поверхности и выкладывается инструмент, который будет висеть на щите. Под каждый инструмент прикручивается крепление в виде самореза или он обводится по контуру, чтобы впоследствии было легче сориентироваться. Далее лист фиксируется к стене посредством саморезов. Для крепления лучше использовать болты с шестигранными головками и зажимать листы через шайбы.

Есть и другой вариант щита для домашней мастерской, в котором используются крючки вместо саморезов. Такую конструкцию можно считать более универсальной, т. к. ее конфигурацию можно изменить в зависимости от потребностей. Лучшим решением будет заранее приобрести металлические крючки, которые используются для щитов в мастерских. В зависимости от того, на каком расстоянии находятся фиксирующие усики у крючков, выполняется разметка листа. В отмеченных точках сверлятся отверстия. Щит фиксируется на стене в домашней мастерской на небольшом расстоянии от стены, чтобы можно было свободно вынимать и ставить крючки на свое место.

Металлический щит собирается по образцу второго варианта деревянного. В этом случае работа также сводится к сверлению отверстий по указанным точкам. При этом лучше использовать металл с толщиной стенки в 0,8 мм. Под весом инструмента металл может выгибаться. Решить проблему можно несколькими способами. Одной из них является установка дополнительных распорок в виде уголков на обратной стороне стеллажа. Можно также собрать несколько отдельных щитов меньшего размера и установить их рядом.

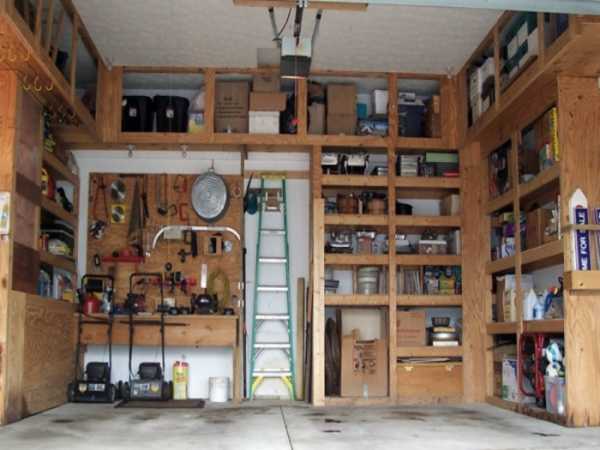

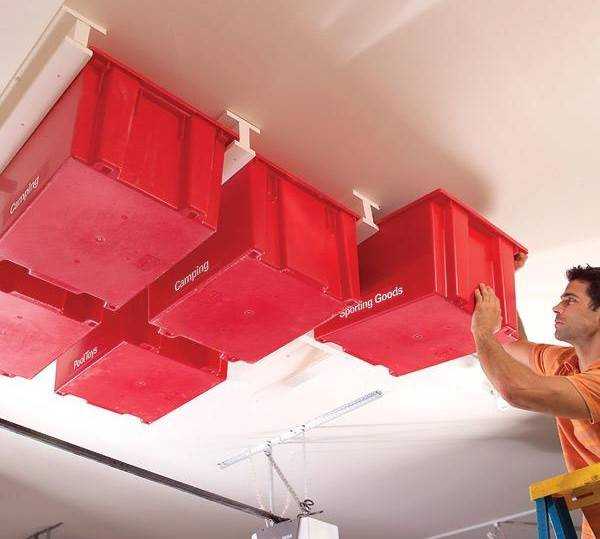

Потолочные полки

Определенные зоны в домашних мастерских практически не используются, либо высота потолка превышает 2,5 метра, что позволит свободно разместить элементы для хранения на потолке. Проще всего и удобнее закрепить контейнеры, в которые можно сложить мелочевку. Сделать это довольно просто. Для реализации всего проекта в мастерской потребуется изготовить деревянные ящики произвольного размера. Проще всего будет приобрести пластиковые контейнеры, которые прекрасно подойдут для этих целей. Кроме пластиковых контейнеров, понадобятся металлические двутавровые балки. Если таких не окажется в наличии, то для мастерской можно использовать П-образный профиль. В крайнем случае можно удалить одну стенку у квадратной трубы, чтобы добиться требуемого результата.

У пластиковых контейнеров для домашней мастерской есть специальные бортики по краям, за которые может быть осуществлена фиксация. Поэтому достаточно просто прикрепить подготовленный профиль к потолку в мастерской на таком расстоянии, чтобы контейнеры помещались между ними. Такая конструкция не подойдет для хранения тяжелых предметов, но много материала или инструмента, который используется редко можно разместить именно там, освободив место на полочках и стеллажах.

Обратите внимание! Напольные органайзеры для мастерской могут быть представлены обычными ящиками, в которых будут вставки, разделенные на определенное количество ячеек. В таких вставках удобно хранить крепежные элементы. Но при достаточном количестве полок и стеллажей в мастерской, напольные органайзеры не понадобятся.

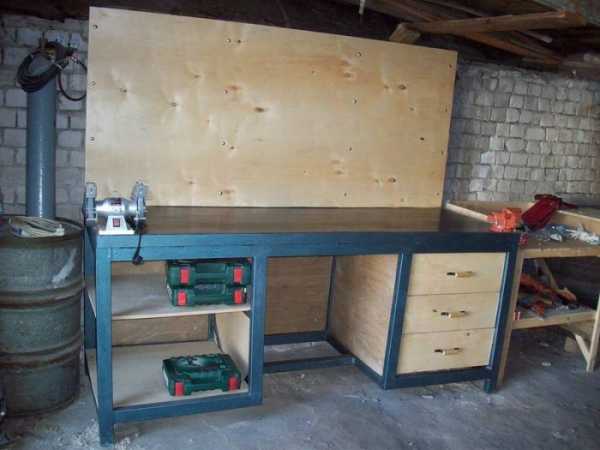

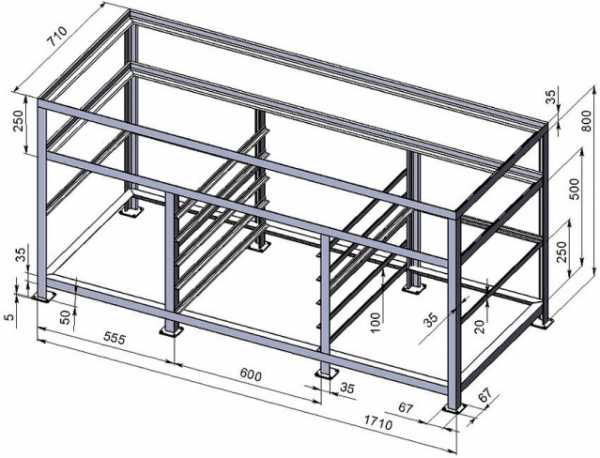

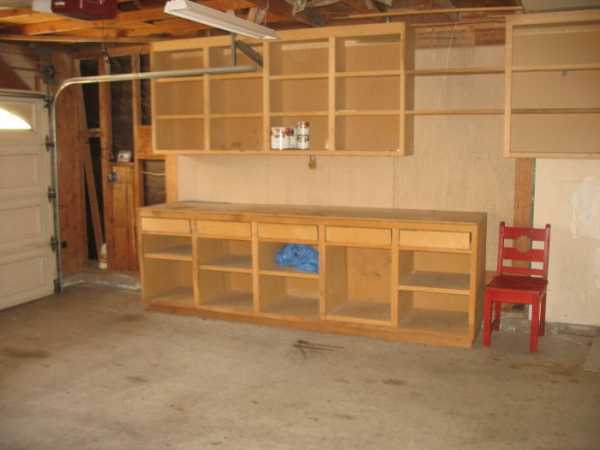

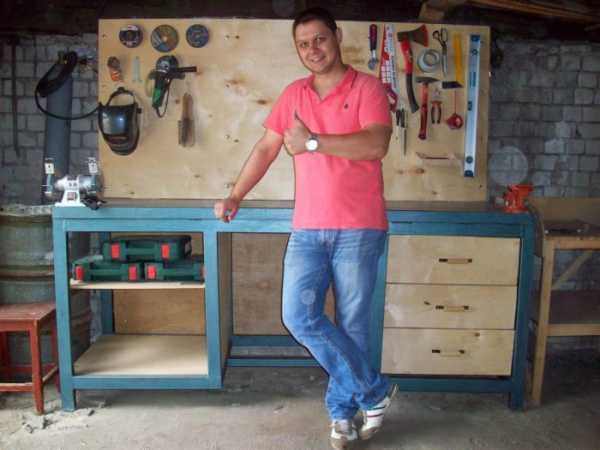

Верстак

Эта конструкция является неотъемлемой для любой домашней мастерской. Именно на верстаке происходит вся магия по ремонту и сооружению каких-либо изделий. Верстак для мастерской лучше делать универсальным, т. к. потребуется обработка не только древесины, но и металла, но если площадь мастерской позволяет, тогда можно сделать два отдельных верстака, что будет удобнее, т. к. древесина требует максимально аккуратного обращения, а к металлу часто требуется приложить силу. Процесс изготовления деревянного верстака для домашней мастерской будет подробно описан в нескольких видео, которые приведены ниже. Стоит сразу отметить, что для сборки такой конструкции для домашней мастерской потребуется определенный навык работы электроинструментом. Готовый верстак для мастерской будет поддерживать работу с различными системами крепления.

Более простую, но не мене функциональную конструкцию для домашней мастерской можно собрать из металла. При этом на нем проще соорудить дополнительные держатели для полочек и ящичков. Выше приведен чертеж, который можно взять за основу. Размеры корректируются в зависимости от того, какое пространство доступно в мастерской. Высота верстака для домашней мастерской подбирается индивидуально, но чаще всего хватает 80 см, что позволяет работать с предметами на уровне пояса. Лучше, если верстак будет надежно закреплен к полу. Также стоит выставить его по уровню. Если на металлическом верстаке в мастерской планируется обработка древесины, то дополнительно монтируются специальные столярные тиски там, где это будет удобно. Можно использовать переносной вариант тисков, который фиксируется прижимными струбцинами.

Совет! Отличным вариантом будет изготовление деревянной столешницы в домашнюю мастерскую, но металлом ее можно повредить.

Чтобы защитить деревянную поверхность верстака, сверху можно укладывать металлический лист через прокладку из плит ОСБ. Толщина металла, который будет использоваться как накладка не должен быть меньше 1 мм.

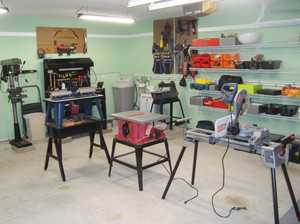

Станки для мастерской

Ниже будет описан общий принцип сборки станков для мастерской, который можно взять за основу, а сборку производить из доступных материалов.

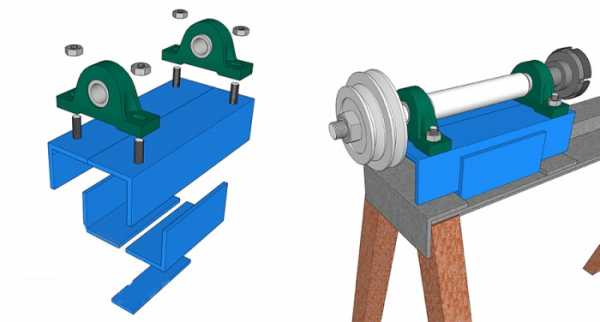

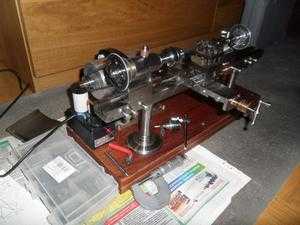

Токарный по дереву и металлу

Стоит сразу сказать, что на таком токарном станке в домашней мастерской можно будет обрабатывать только небольшие металлические заготовки. Важной частью станка для мастерской, которая будет обеспечивать стабильность обработки, является станина. Ее можно изготовить самостоятельно или использовать заводскую. Для самостоятельного изготовления можно использовать профилированную трубу или прочный уголок. Два элемента размещаются на подходящем расстоянии и надежно закрепляются между собой поперечными элементами. Примеры конструкций станков для домашней мастерской видны на фото выше и ниже.

В качестве двигателя, который будет вращать деталь можно использовать агрегат от старой стиральной машины, насоса или какого-либо станка. В качестве задней бабки можно использовать мощный патрон для дрели. В этом случае в него можно будет вставлять конус или сверло, если это потребуется при обработке. Переднюю бабку можно приобрести заводскую или изготовить по образцу на фото.

В этом случае потребуется металлическая ось, лучше, если она будет изготовлена из закаленной стали. Необходимо два держателя с подшипниками под ось. С одной стороны фиксируется шкив, а с другой патрон, в который будет зажиматься заготовка. Двигатель на такой станок для мастерской устанавливается рядом с передней бабкой, а усилие передается через ремень. Скорость можно варьировать частотным модулем или перекидкой ремня по шкиву. Потребуется также опорный элемент, который изготавливается по схематическому рисунку, приведенному ниже.

Видео о самостоятельной сборке токарного станка по дереву есть ниже.

Фрезерный станок

Фрезерный станок для домашней мастерской также собрать довольно просто. Одним из вариантов является использование готового ручного фрезера, который является незаменимым для хозяина, который любит что-то делать из древесины в своей мастерской.

Для ручного станка можно изготовить специальный верстак в домашнюю мастерскую. На фото показан пример такого стола. По своей сути это небольшой стол, в котором есть отверстие для фрезы и крепление для самого фрезера. При желании сделать это в мастерской можно и на готовом верстаке. Важно подобрать наиболее удобное место для фиксации фрезера. Во время крепления необходимо правильно рассчитать максимальный вылет фрезы. При работе таким способом потребуется полностью поднимать заводскую опору на ручном фрезере. Включение и выключение можно реализовать через удлинитель с выключателем. Недостатком такого метода является необходимость ручной регулировки оборотов непосредственно на самом фрезере. Видео о самодельном фрезерном станке есть ниже.

Совет! При наличии двигателя требуемой мощности и частотного преобразователя можно соорудить стационарный фрезерный станок в мастерской.

Для этого двигатель закрепляется к нижней части стола. На вал двигателя монтируется патрон для фрезы. Подключение осуществляется через частотник, который будет варьировать обороты.

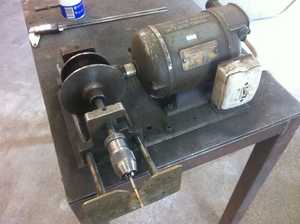

Сверлильный станок

В качестве сверлильного станка в мастерской можно использовать дрель. Но для этого ее необходимо правильно зафиксировать. Сделать это можно посредством держателя, который может быть стационарным для мастерской или переносным. Есть множество различных вариантов сборки такого держателя дрели для мастерской. Один из них приводится в видео ниже. Для сборки потребуются материалы, которые есть в шаговой доступности в каждом строительном магазине.

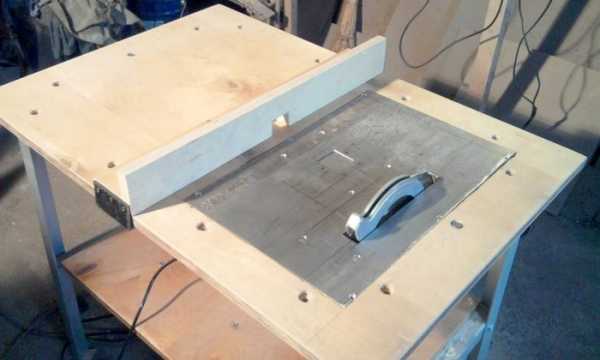

Циркулярная пила

Стационарную циркулярную пилу для мастерской можно изготовить похожим образом, как и держатель для ручного фрезера. Достаточно изготовить в столешнице прорезь для полотна плиты и монтировать ее, когда это потребуется. Единственным недостатком такого решения является уменьшение глубины реза. Исправить это можно установкой на металлическую столешницу, которая меньше по толщине. Видео о сборке такой конструкции есть ниже.

Резюме

Как видно, в мастерскую можно собрать большое количество различных приспособлений своими руками. На перечисленных в статье дело не ограничивается. Дополнительными идеями о самоделках для мастерской можно поделиться в комментариях к статье. Отличным решением для мастерской является система удаления стружки, которую можно соорудить, используя садовый или обычный пылесос. Если правильно развести воздуховоды и сделать возможность их перекрытия, то можно использовать систему удаления стружки для каждого станка в мастерской. Не стоит также забывать и о хорошей подсветке в домашней мастерской, которую можно соорудить, используя светодиодные прожекторы.

bouw.ru

Столярный инструмент

В любом частном доме происходит немало ситуаций, для разрешения которых подошел бы хороший столярный инструмент. На современном рынке инструмента можно купить как красивую и бесполезную подделку, так и очень качественные, профессионально выверенные столярные принадлежности. Для работ по дому можно подобрать небольшую мастерскую, достаточно знать определенные правила и основные требования, предъявляемые к инструменту, к его устройству, форме, заточке и балансировке.

Столярный инструмент и приспособления для домашней мастерской

Основное отличие столярного инструмента от плотницкого, механического или слесарного состоит в том, что приходится резать и ловить миллиметры в работе с деревянной заготовкой, предварительно подготовленной, обрезанной и зашкуренной.

Инструмент для столярных работ позволяет обрабатывать древесину с максимальной точностью и качеством поверхности. Столярный инструмент отличается небольшим усилием резания, тонкими и очень точными линиями пропила, максимально точным позиционированием сверловки отверстий и высоким качеством доводочного шлифования.

Совет! Даже если на данный момент нет подходящей столярной пилы, не используйте для обрезки деревянной заготовки ножовку по металлу или любой другой слесарный инструмент.

Так поступают только неопытные новички, которым все едино, что слесарка, что столярка, они не ценят свой труд. Лучше всего купить готовый набор столярных инструментов, в котором присутствует самое основное.

Как покупать, набором или поштучно

Опытные мастера собирают свой арсенал годами, покупают старые приспособления и инструменты с режущими элементами из качественной стали. Для профессиональных столярных работ инструменты и приспособления покупаются поштучно.

Для любителей и новичков лучше купить набор столярных инструментов в чемодане, в котором есть все необходимое на первый случай для мелкого ремонта или изготовления простенькой столярки. Мастера не любят такие комплекты из 10 или даже 50 предметов, так как большинство приспособлений, которыми производители щедро награждают наборы столярных инструментов, мало подходят для серьезной работы.

Пределом мечтаний остается покупка хорошего шведского или японского столярного инструмента. Причин популярности «японцев» и «шведов» всего две:

  • Высочайшее качество кованого металла режущих лезвий и жал;
  • Легкая посадка в руке и высокая точность регулировки столярного инструмента.

Приобретают его поштучно, в основном мастера-краснодеревщики и мебельщики. Стоит профессиональный столярный инструмент с шведским и японским металлом очень дорого, даже для профессионала. Но качество обработки древесины и точность выполнения столярных операций в руках мастера получается на самом высоком уровне, поэтому затраты оправдывают себя. Любитель может погубить результаты своего труда неправильным обращением со столярными приспособлениями.

Разумеется, кроме традиционного ручного столярного инструмента, в арсенале столяра должны быть и электрические машинки. На их долю приходятся наиболее трудоемкие обдирочные, отрезные и шлифовальные операции. Среди электроинструмента лучшими на сегодня остаются японские Makita и Hitachi.

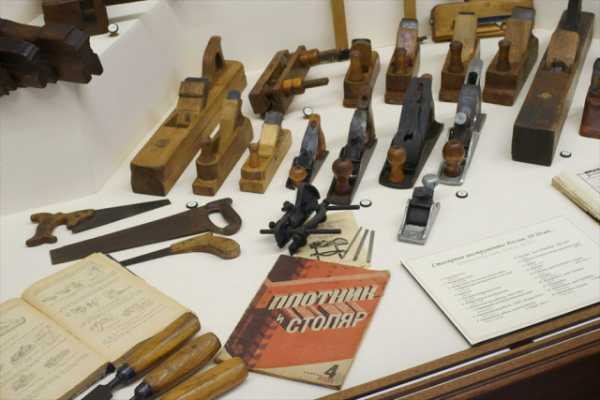

Основные столярные инструменты

В арсенале опытного матера можно насчитать под два десятка различных по устройству и функциям столярных инструментов и приспособлений. Даже в самой плохонькой мастерской всегда имеется пять типов инструментов:

  • Пилы, ручные и электрические;
  • Коловорот, бурав или электродрель;

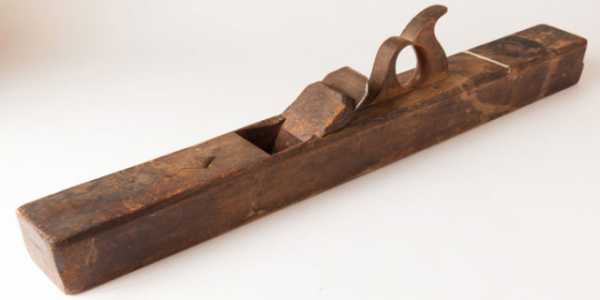

  • Долота, рубанки, шлифовальные плашки;

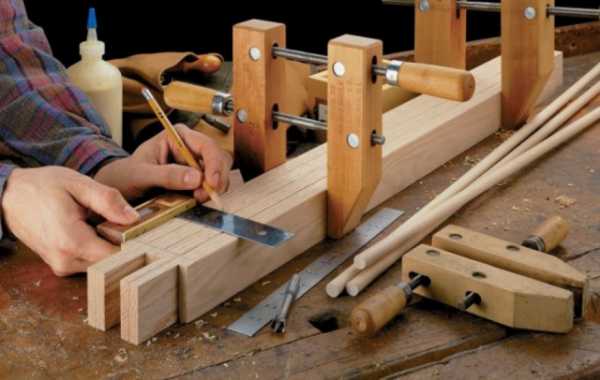

  • Крепежные струбцины и зажимы;
  • Столярный меритель.

Для нарезки и шлифовки заготовок потребуется столярный верстак или рабочий стол, можно слесарный, с зажимами, тисками или любыми другими фиксирующими приспособлениями.

Для ухода, заточки и подстройки столярного инструмента в арсенале должен быть точильный камень или станок. Если в ходе столярных работ часто приходится ручным способом наносить резьбу, подрезать пазы или замки в брусе, то пригодятся киянка, нарезные лезвия, разметочные карандаши и калька.

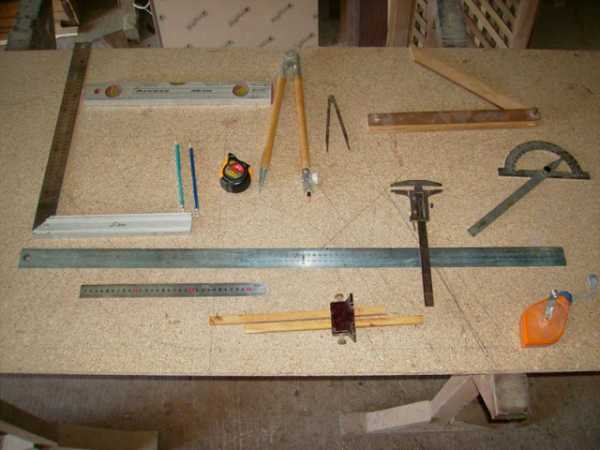

Измерительный столярный инструмент

Большинство столярных работ начинается с осмотра заготовки и измерения габаритов бруса или доски. Оценить, подходит ли брус для столярных работ, можно с помощью простейшей рулетки или стандартной метровой линейки, для замера линий реза и глубины отверстий используют специальные измерительные инструменты для столярных работ:

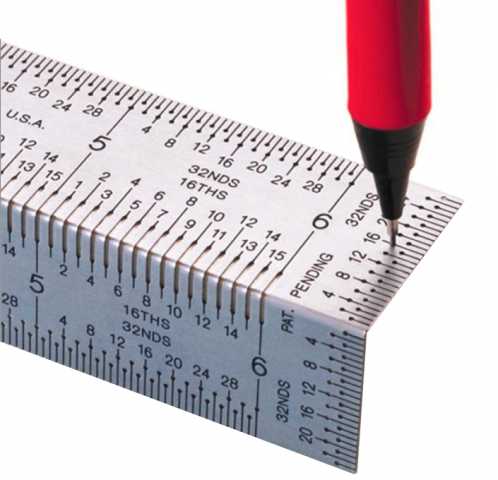

  • Столярный угольник, наиболее известный и широко используемый в качестве разметочного и мерительного инструмента;
  • Штангельциркуль позволяет с высокой точностью измерить поперечный размер и толщину бруса в пределах 150 мм с точностью до 0.1 мм;
  • Мерительный столярный циркуль используется для определения диаметра круглых заготовок, например, для бревна или точеных на станке цилиндрических заготовок;
  • Комбинированный меритель или малка, выглядит необычно, но считается одним из наиболее используемых в столярном деле мерительных приспособлений. Малкой можно легко измерить расстояния в самых сложных ситуациях.

Этого набора измерительного инструмента достаточно для столярной мастерской небольшого размера и производительности.

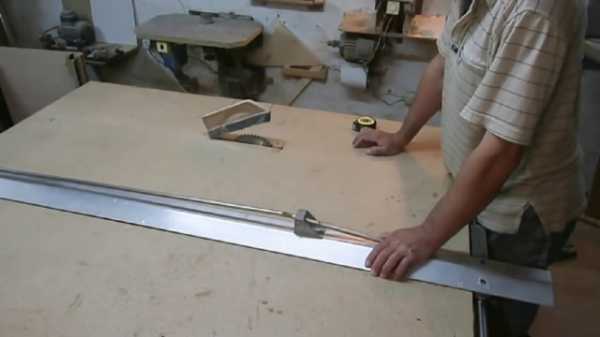

Для работы с длинномерными заготовками используются специальные штанговые или лазерные линейки, отвесы и оптические угломеры.

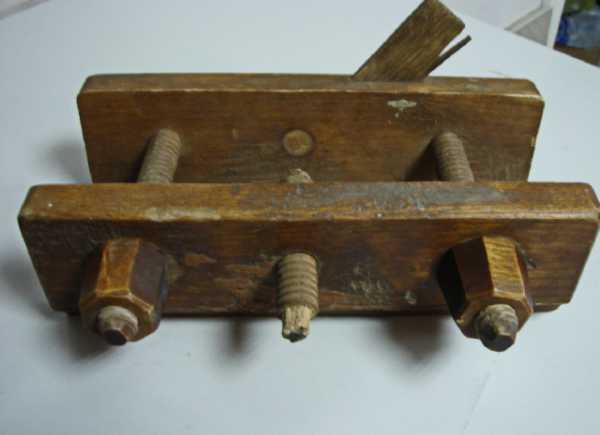

Разметочный инструмент столяра

Опытные мастера утверждают, что правильная разметка была и остается наиболее важным и ответственным этапом в любой столярной работе. Отрезать, зашлифовать и собрать детали не так уже и сложно. Поэтому для разметки используется самое большое количество всевозможных столярных инструментов и приспособлений:

Всего для разметки в столярном деле используется более тридцати различных разметочных приспособлений. От наиболее примитивных и простых столярных инструментов сохранились лишь названия и фото. Но есть и исключения, некоторые из них были придуманы 150-200 лет, но благодаря удачной конструкции столярного разметочного инструмента широко используются и сегодня.

Например, поворотный или делительный столярный столик, с помощью которого можно без затруднений и очень точно выполнить запил кромки деревянной планки под любым углом.

Инструменты для раскройки древесины

Практически в любом доме имеется столярный инструмент для нарезки и сверловки древесины. Примерно 30% столярных работ относятся к раскройке и обрезке заготовок для дальнейшей шлифовки и подгонки.

Приспособления и инструменты для прямолинейной нарезки и раскройки заготовок

Наиболее известной из всех столярных инструментов считается ручная пила или ножовка по дереву. Современные пилы изготавливают из горячекатаной стали с большим содержанием фосфора и марганца, что делает полотно столярного инструмента гибким и прочным. Конструкция столярной пилы мало отличается от плотницкого инструмента, единственным отличием является переделка устройства под возможность работать одной рукой. Глубина пропила столярной ножовкой обычно ограничена величиной 150 мм, при большей толщине качество реза сильно уменьшается из-за увеличенного усилия.

Старые мастера не любят современные столярные ножовки и пользуются в основном более традиционным инструментом — лучковыми пилами.

У правильно настроенной лучковой пилы практически не бывает зажима длинного и тонкого полотна, сам процесс нарезки получается более комфортным и качественным.

Лучковую пилу сегодня заменил ленточный электрораспиловочный станок, в котором используется тонкое металлическое полотно с зубчатой насечкой, сваренное в кольцо. Высокая скорость движения ленты обеспечивает высочайшее качество распиловки любого бруса или доски неограниченной длины. Небольшой столярный станок габаритами 80х50 см способен разрезать брус толщиной до 200 мм с шириной прореза всего в 0,5 мм.

Кроме механического инструмента, в арсенале практически любой столярной мастерской имеется ручная дисковая электропила. Благодаря мощному мотору в полтора киловатта и высокой скорости вращения зубчатого диска можно легко разрезать заготовку толщиной в 50-60 мм, но линия реза должна быть абсолютно прямой.

Устройства для фигурной раскройки древесины

Примерно половина столярных работ связана с изготовлением криволинейных профилей из фанеры, ОСБ, склеенных панелей. Если длина линии реза невелика, то раскроить деревянную заготовку можно ручным лобзиком. Простая конструкция и сверхтонкое, всего в пару миллиметров, полотно дает возможность ручным инструментом вырезать детали шириной в 1-2 мм.

Столярный лобзик часто используется при индивидуальном изготовлении моделей, украшений и поделок из тонколистовой фанеры и шпона.

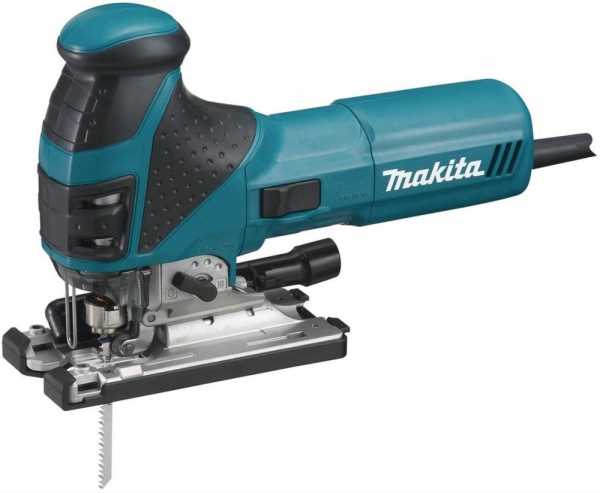

Для более грубых криволинейных профилей используют ручной электролобзик.

Ширина рабочего полотна столярного электролобзика составляет 5-6 мм, что дает возможность вырезать окружности с радиусом всего в несколько сантиметров, максимальная толщина пропила всего 2,5 см. Полотна изготавливают из титана или легированной стали, поэтому инструмент получается очень надежным и прочным.

Из всех столярных инструментов наиболее универсальным принято считать ручной фрезер. Одним ручным прибором можно заменить целый арсенал инструмента. Фрезером можно вырезать криволинейные линии любой длины, с фигурной и простой формой кромки, сверлить отверстия, нарезать пазы и даже шпунтовать планки.

Единственным недостатком столярного фрезера является большой вес устройства и необходимость в процессе столярных работ перемещать корпус руками, поэтому для обработки габаритных панелей фрезер приходится устанавливать на штатив или станок.

Инструменты для строгания и ручной резки

Столярные инструменты, используемые для предварительного и чистового строгания древесины, представляют наиболее многочисленную группу в арсенале столяра. Наиболее известный и простой вариант – это столярный рубанок. Всего насчитывается более трех десятков моделей рубанка, используемых для различных вариантов строгания поверхности древесины. Для простой домашней столярной мастерской обычно используют три варианта:

  • Фуганок используется для финишной чистовой отделки поверхности, благодаря удлиненной форме корпуса инструмента удается снимать очень тонкие слои древесины равномерно по всей длине заготовки;
  • Черновой шлифтик с косой заточкой кромки лезвия, инструмент используется для первичной столярной обработки после распила доски или бревна;
  • Самый тонкий и легкий из столярных рубанков – шпунтубель. Инструмент применяется для строгания шпунтов и прямолинейных пазов.

К сведению! Столярные операции с использованием рубанка всегда требуют определенного навыка и опыта владения инструментом, первые попытки обычно приводят к глубоким задирам и браку. Чтобы освоить столярный инструмент, потребуется точная регулировка и несколько часов практики под руководством специалиста.

Для быстрого строгания можно использовать столярный электрорубанок, достаточно лишь правильно настроить вылет кромки лезвия и скорость подачи инструмента.

Нарезка изделий из дерева ручным столярным инструментом

Для выполнения резьбы, вырезки отверстий и пазов сложной конфигурации используют целый набор ручных столярных инструментов. Чтобы вырезать паз в массиве, используются долота и стамески с режущей кромкой различных форм, размеров и способов затачивания режущей кромки.

В паре со стамеской используется столярный молоток, или киянка. Стамеской можно вырезать паз, подправить шип или подрезать торец бруса. По сути, стамеска в столярном деле так же важна, как отвертка в электромонтажных работах.

Для вырезки круглых и эллипсовидных пазов и полостей используются специальные ножи и инструмент с изогнутой режущей кромкой – татьянки. На опорном конце столярного ножа располагается огромная деревянная рукоять в виде круглого набалдашника.

Такая форма инструмента обусловлена тем, что татьянками режут древесину преимущественно с использованием силы рук, без киянок и молотков. На сегодня известно порядка двух десятков разновидностей татьянок, большая часть которых рассчитана на выполнение правочных и подрезных операций в процессе столярной обработки мягких пород древесины.

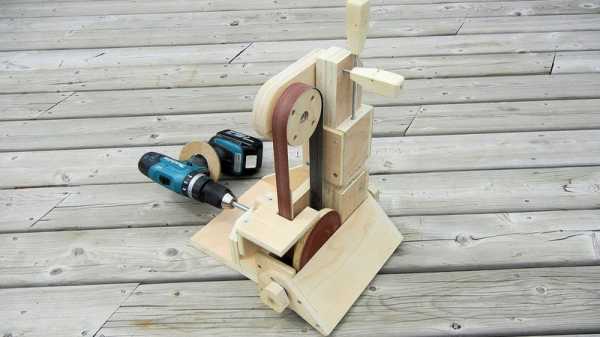

Шлифовальные инструменты и приспособления

Шлифовка деревянной поверхности всегда была и остается наиболее грязной и трудоемкой операцией из всех вариантов столярных работ. Для чистовой отделки используют деревянный брусок или корпус рубанка, с наклеенной на основание наждачной шкуркой.

Примитивный столярный инструмент позволяет получить неплохое качество отделки поверхности, но требует слишком больших физических усилий и времени. Для больших поверхностей используют ручные шлифовальные машинки с ленточным и вибрационным приводом наждачной шкурки.

Кроме наждачной шлифовки, в арсенале столярной мастерской должна быль цикля – тонкий и острый инструмент, похожий на бритву. С помощью цикли подрезают и исправляют дефекты поверхности.

Измерительные и разметочные устройства

В процессе выполнения большинства видов столярных работ необходимо периодически проверять и контролировать результат обработки деревянной заготовки. Например, по условиям точности такие столярные операции, как строгание и шлифование, выполняются с одной установки заготовки в струбцине или зажимах. Это означает, что любая длинномерная деталь из дерева остается зажатой на столярном верстаке, пока не будут достигнуты необходимые точность и качество обработки поверхности.

Для контроля в столярном деле используется три типа приспособлений:

  • Строительный уровень длиной не менее 2/3 от размера обрабатываемой поверхности;
  • Штангельциркуль;
  • Часовой индикатор на штативе;
  • Наборы калибров.

Иногда для проверки угла запила используют отвесы и столярные калиброванные планки. Уложенная на отшлифованную поверхность детали планка на просвет покажет наличие провалов и горбов. Более точные приборы, чем часовой индикатор, в столярном деле практически не используются.

Сверлильный и резьбонарезной инструмент столяра

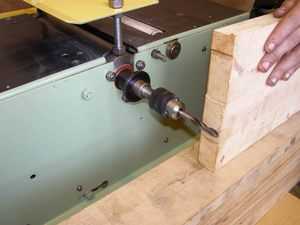

Сверление отверстий в процессе столярной обработки выполняется двумя способами. Первый, более традиционный, предусматривает использование столярного коловорота с цанговым патроном, позволяющим установить сверло любой формы и диаметра. Коловоротом сверлят отверстия большого диаметра под цилиндрические шпонки, штифты и пазы.

Во втором случае используется обычная дрель с регулируемыми оборотами вращения, оборудованная опорным штативом. Нехитрое столярное приспособление позволяет выровнять электродрель под нужным углом к поверхности сверловки.

Одной из наиболее сложных задач в столярном деле считается нарезка ходовой резьбы, как внутри блока, так и на цилиндрической поверхности. В такой ситуации приходится прибегать к использованию столярной наборной плашки.

Нарезание резьбы выполняется в несколько проходов. После каждого прохода винтом увеличивают глубину погружения лезвия в древесину, повторяют нарезку до получения нужного профиля.

Дополнительное оборудование

Современная столярная обработка практически невозможна без использования огромного числа вспомогательных приспособлений и устройств.

Наиболее распространенные вспомогательные приспособления:

  • Столярная струбцина;
  • Винтовой зажим;
  • Ручной пресс;
  • Вайма.

Все перечисленные приспособления используются для фиксации заготовки на столярном верстаке или рабочем столе. В столярном деле не обойтись без специальных камней и приспособлений для заточки режущей кромки лезвий, сверл, ножей.

Если обычный нож еще можно попытаться заточить вручную, то для столярного арсенала малейшее отклонение формы или угла режущей кромки означает брак в работе. Практически весь столярный инструмент затачивается только на электрическом точиле или специальном приспособлении с набором камней.

Средства защиты при столярных работах

Несмотря на то, что работа со столярным инструментом выглядит внешне абсолютно безвредной, любой столяр знает, что обработка сухой древесины, особенно шлифование и фрезерование, всегда сопровождается большим количеством мельчайшей древесной пыли. Поэтому в столярной мастерской всегда должен быть комплект респираторов, защитных очков и пылесос.

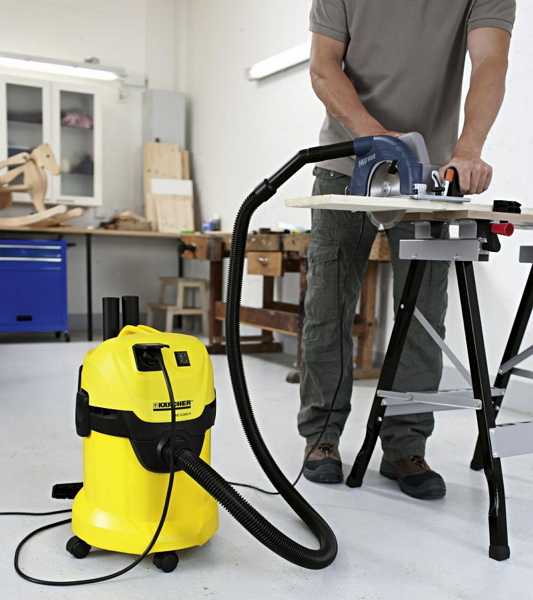

Вытяжные устройства в столярной мастерской используются значительно реже, да и по эффективности улавливания древесной пыли они значительно уступают пылесосу. Пыль приходится убирать со стен, пола и даже с поверхности инструментов. Материал обладает высокой воспламеняемостью от малейшей искры, поэтому рядом с пылесосом всегда должен находиться углекислотный огнетушитель.

Заключение

Огромное количество специального инструмента и приспособлений позволяет сделать работу в столярной мастерской более комфортной, с прогнозируемым качеством обработки древесины. В отличие от слесарки или металлообработки, для столярных работ приходится использовать сырье с дефектами и сложной структурой волокон, поэтому обработка проходит не всегда так гладко, как хотелось бы, и качественный столярный инструментарий в паре с приспособлениями помогают компенсировать недостатки древесины.

bouw.ru

приспособления | Столярная мастерская

Это вторая версия приспособления для фрезерования. В ранней версии  не было направляющих для хода зажимов и заготовка не всегда оказывалась паралелльно фрезерованию. Движение фрезера с боков ограниченивается планками, которые закреплены напостоянку и расположены строго параллельно. Движение вперед-назад ограничивается приклеенными планками, … Читать далее →

Стоит немного повозиться, чтоб ваш ручной инструмент не лежал в кучах на полках, а был систематизирован, обозрим и легко доступен.

Обычно саморезы, болтики-винтики кочуют по пластиковым баночкам из-под йогуртов. Но когда-то руки должны дойти и все упроядочить. Тем более делов-то…

Фрезер закреплен горизонтально и поднимается винтом, при этом используется пара самодельных деревянных шестерен, подобранная таким образом, что за оборот рукоятки подъем осуществляется на известное число миллиметров. Фото основных узлов показаны ниже.

Простая идея сверлилки, которую можно реализовать за пару часов. Чертежи здесь излишни – для каждой дрели свои посадочные размеры.

Фрезерный стол резко расширяет возможности и облегчает выполнение многих операций. Вот простой пример: шило как циркульное устройство для фрезерования по кругу. Просто клеим на стол двусторонним скотчем подкладку, скажем из оргалита-ДВП или тонкой фанеры, чтоб не повредить столешницу и притыкаем … Читать далее →

Идей салазок много (например), и этот вариант хоть и сложнее других, но явно с более широкими возможностями.

Салазки скользят по параллельным пильному диску направляющим. Заготовку прижимают руками к упорной рейке. Если вдоль линии реза предусмотреть прижимы и упоры, то можно пилить заготовки со скосом (типа сужающихся ножек табуреток)

Регулируемое приспособление для строгания скосов (заусовки) с помощью ручного фрезера (“ShopNotes”, 078_2004_11_12, стр.18)

Самодельный пресс для склейки сегментных загтовок. Три куска фанеры и четыре шпильки с гайками. Одна шпилька может быть вынута, чтоб вставить заготовки, которые между шпильками не проходят.

www.stroitelstvo-domov.net

Самодельное оборудование и приспособления для столярных и токарных работ

Архив рубрики «Самодельное оборудование и приспособления для столярных и токарных работ»

Самодельный лобзиковый станок.

Каждый из Вас, кто в теме «Столярное дело»  прекрасно понимает о значении электрического  лобзика в деревообработке.

Да, есть в продаже  прекрасные  фирменные  электрические  лобзики  различных моделей, но все они, на мой взгляд, имеют один  недостаток.

Детали малых размеров выпилить  таким лобзиком достаточно проблематично, а некоторые и вовсе не выпилишь. Приходится придумывать  дополнительные приспособления для фиксации лобзика в перевернутом состоянии и т.д.

Далее…

Стол для лобзика

Хочу рассказать Вам как  обычный, ручной электролобзик можно превратить в настольный электролобзик. Как можно очень просто и быстро  изготовить стол для лобзика. Естественно, возникает вопрос, а зачем он нужен?

Так вот, тот из Вас, кто уже работал лобзиком и пытался изготовить небольшие по размеру детали, уже сталкивался с проблемой крайнего неудобства в работе. Приходится «ломать голову» по закреплению выпиливаемой заготовки, её многократному пере закреплению на рабочей поверхности. Контролировать линию реза тоже очень неудобно. Далее…

Как сделать фрезерный стол.

 В этой статье речь пойдет о конструкции самодельного фрезерного стола, который сконструировал краснодеревщик из Шотландии К. Маклафлин. Этой конструкцией самодельного фрезерного стола, а именно технологией его изготовления он любезно делится с нами.

И так, изготавливать самодельный фрезерный стол начнем с общего описания конструкции. Материалами для изготовления служат самые доступные и простые в обработке: древесина, пластик и крепежные детали. Сама фрезерная машина может крепиться на самодельном  фрезерном столе, как в вертикальной, так и горизонтальной плоскости.

Могу с уверенностью сказать, что большинство из нас, «Самодельщиков», привыкли к работе фрезера закрепленного на столе в вертикальном положении. Далее…

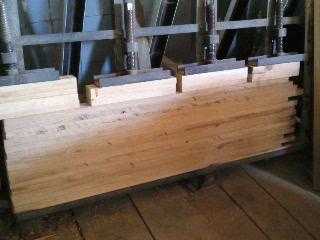

Конструкция вертикального пресса.





Склеивающий вертикальный пресс для сжатия заготовок из древесины – решение многих проблем в столярном деле.

В производстве  применяются различные конструкции пресса и их достаточно много, но так как тема моего блога связана только с изготовлением столярных изделий и  другими  работами по обработке древесины в домашней мастерской, то я сегодня расскажу о конструкции пресса, которая, на мой взгляд, является самой подходящей для наших условий. Далее…

Как сделать пресс

В этой статье речь пойдет о достаточно необходимом приспособлении в столярном деле. Без него, выполнение большей части столярных работ просто невозможно. Да, это не хитрое приспособление называемое прессом для склейки бруса и деревянных щитов, а его прямое назначение – сжимать заготовки из древесины при склеивании. Я уверен, что у любого столяра, даже в маленькой домашней мастерской, имеются прототипы конструкции пресса (ваймы, струбцины и т.п.). Все они исполняют роль пресса и применяются в основном для соединения деталей при их склеивании.





Далее…

Страница 1 из 11

Получать новые статьи + подарок

Подпишитесь на обновления по RSS

Клеим правильно оконный брус.

Проектируем письменный стол

Здесь мои видео

Управление

Комментаторы — лидеры.

Больше комментируем и получаем подарки

Рекомендую

Руководство «Домашнему Мастеру»

Для начинающих

Рекомендую бесплатную Книгу

Просто дарю.Жми на картинку!

Бесплатная реклама

Комментарии

  • Мария: Уважаю мужчин, которые создают что-то своими руками. Это такая редкость в наши дни!
  • Евгений: Дмитрий, да все очень просто. Необходимо врезать вентиляционный клапан.
  • Дмитрий: Микровентиляция,как сделать?
  • Евгений: Спасибо Василий!!!! Мне приятно получать такие отзывы.
  • Василий (iklife.ru): Сразу видно не просто столярного дела мастера, настоящего креативного творца, не табуретка, а…

Рубрики

Архивы

Выбрать месяц Февраль 2015  (1) Август 2014  (3) Июль 2014  (1) Июнь 2014  (1) Апрель 2014  (2) Март 2014  (5) Январь 2014  (4) Декабрь 2013  (5) Ноябрь 2013  (1) Июнь 2013  (1) Май 2013  (3) Март 2013  (3) Январь 2013  (5) Декабрь 2012  (1) Август 2012  (1) Июнь 2012  (7) Май 2012  (6) Апрель 2012  (18) Март 2012  (17) Февраль 2012  (14) Январь 2012  (16) Декабрь 2011  (18) Ноябрь 2011  (23) Октябрь 2011  (5)

Метки

Выбрать меткубытовая техника (1)вагонка (1)дачный участок (20)деревообрабатывающий инструмент (11)деревянные евро окна (6)деревянные евроокна (3)деревянные окна (15)деревянные ставни (1)дизайн интерьера (4)изготовление деревянных дверей (3)камины (2)конструкции (28)ландшафт (5)лестницы (3)материалы (21)мебель (15)мебель из массива дерева (2)народные промыслы (4)отопление (5)печи (3)садовая мебель (9)складная мебель (4)стеклопакет (2)строительный инструмент (3)строительство дома (15)технологии (26)

paradoxkem.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
