Как сделать столярные приспособления облегчающие работу и увеличивающие точность

Столярное дело всегда творческий процесс. Абсолютно любую задачу в нем можно решить по-разному. Рассмотрим 5 полезных самодельных инструментов и приставок, с которыми можно делать многие задачи быстрее и качественней, экономя кучу времени.

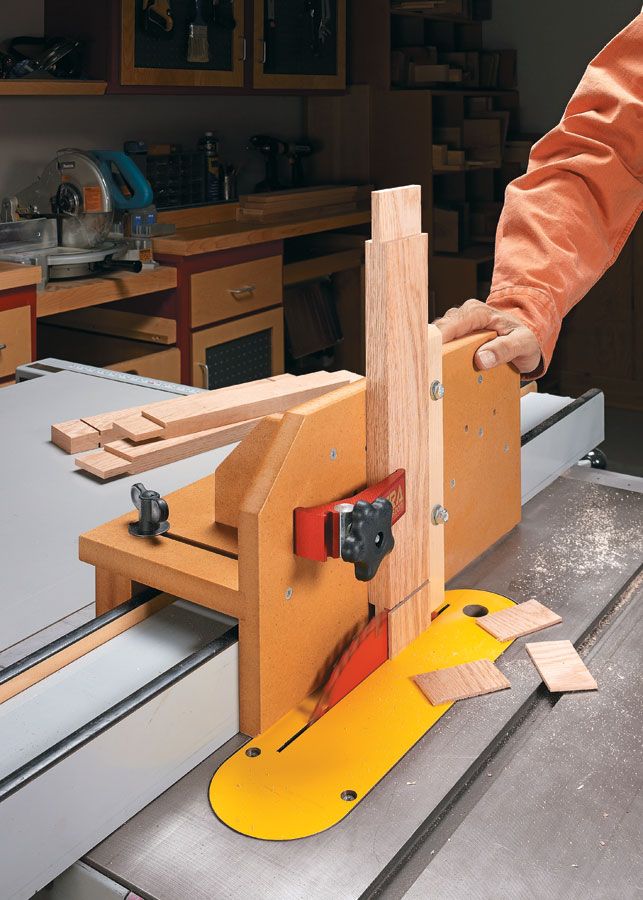

1. Кондуктор для запила шипов и пазов циркуляркой

Для сборки этого приспособления из фанеры выпиливается 3 квадратные заготовки 18х18 см.

Они склеиваются между собой. На полученный блок закрепляется в центре узкая фанерная накладка.

На накладку прикручиваются 2 столярных шарнирно-рычажных прижима. С их помощью в дальнейшем можно прижимать к кондуктору заготовки. Это позволяет поддерживать прямой угол, чтобы пилить их с торца на циркулярном столе скользя по параллельному упору. С помощью этого кондуктора можно сделать идеально ровные шипы и пазы.

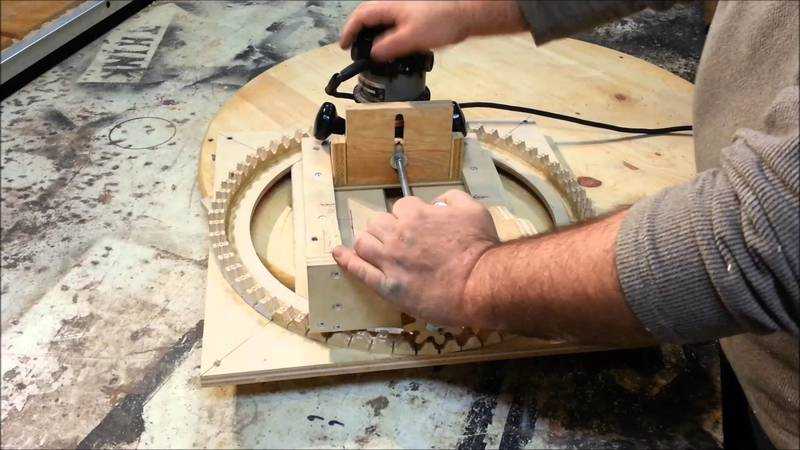

2. Циркуль для фрезера

Чтобы изготовить циркуль, из фанеры выпивается длинная планка шириной 8-10 см. В ней фрезеруется сквозной продольный паз.

По окружности на нее прикручиваются реечки сантиметровой ширины.

По ширине зазора между бортиками под планку выпиливается вставка. В центре она просверливается, и в это отверстие вставляется болт. Немного сбоку закручивается саморез.

Корончатые сверла на АлиЭкспресс со скидкой — http://alii.pub/5zwmxz

С торца заготовки нужно сделать проточку.

Затем вставка устанавливается в направляющую планку, и поджимается барашковой гайкой. Данный инструмент в таком виде может применяться для разметки кругов. Для этого нужно сделать отверстие в заготовке, чтобы вставить иглу из самореза. После этого приложив карандаш, устройством как циркулем можно рисовать круги.

Основная же задача приспособы заключается в фрезеровке дисков. Для этого они грубо вырезаются из фанеры или доски, и с помощью отверстия фиксируются на приставке. Край устройства с проточкой упирается в фрезу на фрезерном столе. Таким образом, можно постоянно держать заготовку диска на одинаковом расстоянии от фрезы, так что ее край снимается равномерно.

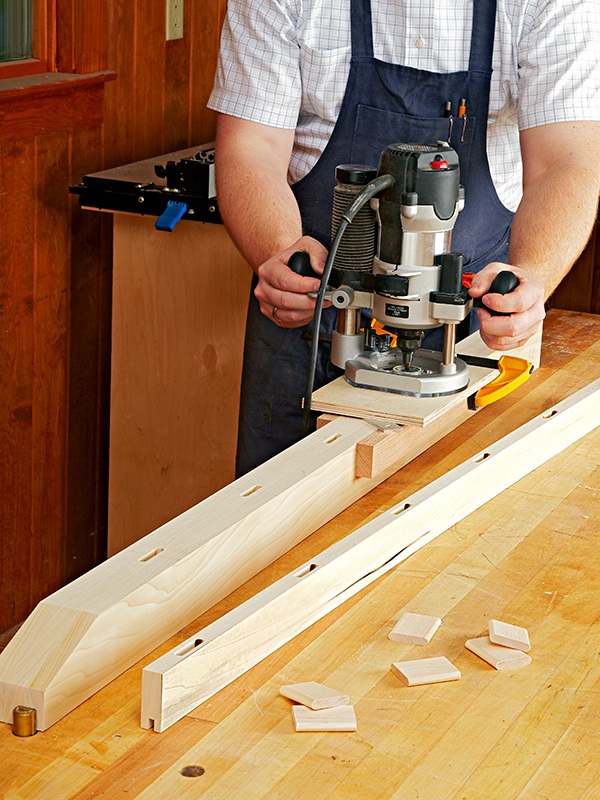

3. Приставка для продольных параллельных пазов ручным фрезером

Для изготовления данной приставки, от подошвы фрезера нужно открутить накладку, и обвести ее на фанере. По разметке вырезается заготовка. Ее нужно просверлить, чтобы она устанавливалась на подошву фрезера.

Затем необходимо высверлить центральное отверстие под фрезу. Также делается еще 2 сбоку на одинаковом отдалении. В них вклеиваются шканты, просверленные с торца под винт.

На шканты надеваются мелкие подшипники, которые затем прижимаются шайбой и винтом.

Данная приставка позволяет при повороте до упора подшипников в стенки деревянных заготовок позиционировать фрезу строго по центру. Это нужно, чтобы фрезеровать ровный паз. Таким приспособлением очень удобно врезать замки в дверные полотна и т.д.

4. Параллельный упор с зажимом для торцовки досок лобзиком

Для сборки этого устройства, из фанеры нарезается 3 рейки 35х5 см.

В одной из них с отступом 5 см от края фрезеруется сквозной паз.

Фрезерованная заготовка прикручивается под прямым углом ко второй дощечке. В оставшуюся рейку нужно впрессовать болт. Таким образом, с его помощью последняя соединяется через паз с уже скрепленными деталями.

Между планками приспособления можно зажимать доски. Параллельная же фрезерованная планка будет служить направляющей для электролобзика или ручной дисковой пилы. Таким образом, устройство позволяет торцевать пиломатериалы ровно.

5. Прижимной рычаг для сверлильного станка

Из фанеры необходимо изготовить кронштейн для крепления рычага. Он представляет собой 2 скругленные проушины с проставкой между ними. В проставке кронштейна делается отверстие. Затем нужно соосно просверлить проушины.

На сверлильный столик станка прикручивается длинный болт. На него устанавливается и поджимается с помощью гаек кронштейн. Его высота регулируется гайками.

К кронштейну через проушины прикручивается Г-образный рычаг со скругленным наружным углом.

Он позволяет очень быстро и надежно прижимать к столику мелкие детали при сверлении. Во многих случаях это удобней, чем пользоваться тисками.

Смотрите видео

10 рабочих столярных хитростей и советов — https://sdelaysam-svoimirukami.ru/7869-10-rabochih-stoljarnyh-hitrostej-i-sovetov.html

Самодельные приспособления для столярных работ

Это продолжении серии видео канала «Столярные изделия своими руками». В первой части его автор рассказал о наиболее популярных приспособлениях для ручной дисковой пилы, а именно о доработанном штатном параллельном упоре, приспособлении для перпендикулярного поперечного распила, торцевания досок и направляющей шине для распила листового материала. В этом видео ютуб еще о двух приспособлениях: установочных брусках и регулируемой направляющей для столярных работ. Они также изготовлены мастером своими руками.

Установочные бруски — самое примитивное, но очень полезное приспособление. О нем рассказывается в одном из первых номеров журнала «Wood-Мастер». Предназначено для настройки положения любой направляющей относительно заданной линии реза с учетом расстояния от края пильного диска до края подошвы пилы. Показано, как его сделать, и как пользоваться.

Товары для изобретателей Ссылка на магазин.

Электроника для самоделок вкитайском магазине.

В качестве заготовки возьмем доску. Сначала выровняем ее торец. Теперь к нему саморезами прикрепим брусок. Просверлим два направляющих отверстия. Получилась такая конструкция. Брусок станет боковым упором для подошвы пилы. Закрепим изделие струбциной, глубину пропила на дисковой пиле установим 3–5 мм и, ведя пилу вдоль бокового упора, сделаем неглубокий пропил в заготовке. Теперь отсоединим брусок. Это — расстояние от края подошвы пилы до диска. Теперь с помощью параллельного упора распилим часть заготовки пополам. Теперь отпилим от доски полученные половинки приспособления.

В этом китайском магазине раздолье для столяров.

Итак, получили пару установочных брусков.

То, что они получились неодинаковыми по ширине, не важно. Главное, что расстояния от торца до пропила у них одинаковые. Для чего мы все это делали? Сейчас надо опилить лист OSB по этой линии. Направляющая здесь — алюминиевая рейка длиной 2 м. Установим рейку сверху на лист, выровняем ее относительно линии пропила бруском и закрепим струбциной. С другой стороны листа вторым бруском сделаем то же. Только длины рейки не хватает. Прижмем ее бруском. Еще раз проверим правильность установки направляющей двух сторон.

Теперь можно приступить к распилу. Переставим направляющую, настроим ее положение и закончим распил. Когда длины шины не хватает, направляющей можно сделать заводскую кромку листового материала. Она распилена на заводе и по определению должна быть ровной. Эту кромку будем использовать как направляющую для пилы. Положение кромки от линии распила установим брусками.

Регулируемая направляющая для распила под углом

Последнее приспособление, о котором хочу рассказать — направляющая, применяющаяся для распила заготовок под углом. Придумал ее, когда из двух досок сечением 50 на 200 мм делал скамью на терассе дома. Здесь возникла задача стыковать доски в углу.

Регулируемая направляющая для распила

Итак, приспособление состоит из упора, собственно направляющей, меняющей свой угол относительно упора, и рейки с продольным пазом для фиксации этого угла. Диапазон изменений угла механизма относительно упора от 14 до 166 градусов. Если требуется перевернуть упор, то делается это просто. Разбираем приспособление, собираем его заново в другой конфигурации. Диапазон будет тем же.

Допустим, надо распилить лист под определенным углом. Прочертим линию реза. В ходе столярных работ возьмем приспособление, выставим направляющую по этой линии. Зафиксируем положение направляющей винтом «барашек». Теперь угольником и установочным бруском выровняем относительно линии реза. Закрепим устройство струбциной и дисковой пилой, выполним рез.

Помимо распила под углом, направляющей удобно выполнять разметку, выбирать пазы в тетиве лестниц. Один раз настроив её угол, далее остается только сдвигать ее вдоль кромки тетивы, выполнять резы в нужных местах в процессе столярных работ.

Схемы ручных инструментов заводского изготовления | Планы кузнеца

    Получите 1 год Woodsmith + 5 БЕСПЛАТНЫХ загружаемых планов!

    (*Предложение действительно только для новых абонентов)

    $94
    ЗНАЧЕНИЕ,
    СЕЙЧАС ТОЛЬКО
    $ 29!

    Магазинные ручные инструменты

    Скребок для шкафа заводского изготовления

    Этот классический скребок — идеальный инструмент для шлифовки деревянных поверхностей. Кроме того, это здорово выглядит.

    Магазинные ручные инструменты

    Столярный молоток

    Секрет этого хорошо сбалансированного молотка заключается в двух «карманах» в ламинированной головке. Эти карманы просверливаются в сердечниках, а затем заполняются свинцовыми грузами.

    Магазинные ручные инструменты

    Кривые ножи

    Направьте своего внутреннего кузнеца, чтобы создать уникальное лезвие ножа и рукоятку для выполнения изогнутых порезов.

    Магазинные ручные инструменты

    Угловая плоскость

    Этот традиционный стиль ручного рубанка сочетает потрясающий внешний вид со стеклянными гладкими поверхностями. Совместите металлообработку с деревообработкой, и вы получите один удивительный инструмент.

    Магазинные ручные инструменты

    Кромочные зажимы

    Эти самодельные зажимы для кромок обязательно пригодятся при приклеивании кромок из твердой древесины на фанеру.

    Магазинные ручные инструменты

    Плоскость маршрутизатора

    Несмотря на внешний вид, это не проект Микки-Мауса. Этот изготовленный в заводских условиях фрезерный станок обязательно станет любимым инструментом в вашей мастерской, которым вы будете часто пользоваться.

    Магазинные ручные инструменты

    Индикатор настройки

    Объедините 6-дюймовую линейку с несколькими кусками дерева и латуни, чтобы создать удобный инструмент, упрощающий настройку инструмента.

    Магазинные ручные инструменты

    Плечевая плоскость «ласточкин хвост»

    Сделайте семейную реликвию и узнайте секрет изготовления двойных ласточкиных хвостов из металла — это проще, чем вы думаете.

    Магазинные ручные инструменты

    Алюминиевые квадраты

    Создайте свой собственный инструмент точного макета. Все, что вам нужно, это несколько кусков алюминия и немного времени за настольной пилой и сверлильным станком.

    Магазинные ручные инструменты

    Скользящий измеритель угла наклона

    Латунные лезвия в сочетании с деревянными корпусами делают эти измерители угла наклона столь же привлекательными, сколь и полезными.

    Магазинные ручные инструменты

    Ручной рубанок

    Простой дизайн и уникальный метод крепления лезвия делают этот рубанок легкой альтернативой традиционному деревянному рубанку.

    Джиги и приспособления

    Универсальный инструмент компоновки

    Соберите этот удобный инструмент во второй половине дня, и вы будете использовать его для решения широкого круга задач в магазине.

    лучших инструментов для деревообработки: что нужно для мастерской по дереву своими руками

    С таким количеством вариантов выбрать лучший инструмент для деревообработки непросто. В этой краткой статье мы надеемся пролить свет на лучшие деревообрабатывающие инструменты для деревообрабатывающей мастерской.

    Определенно есть несколько ключевых инструментов, которые вам понадобятся для того, чтобы создать настоящий, функциональный, современный столярный цех.

    Кроме того, следует учитывать еще одну опасность: чем больше инструментов вы накопите, тем больше вы будете полагаться на их как на мастера, а не на вы . Вы можете потратить все деньги мира на лучшие деревообрабатывающие инструменты, но, в конце концов, ничто не заменит умение пользоваться каждым инструментом.

    В этой статье мы постараемся составить небольшой список самых необходимых/важных инструментов, которые вам понадобятся для открытия недорогого, но полного ассортимента деревообрабатывающей мастерской.

    Кроме того, мы рассмотрим несколько небольших, но незаменимых ручных инструментов, которые вам также понадобятся, чтобы сделать вашу мастерскую завершенной.

    Инструменты: что вам нужно, а что нет

    Когда все сказано и сделано, вам действительно понадобится всего несколько инструментов, чтобы делать все вышеперечисленное, и делать это хорошо. И, на наш взгляд, гораздо лучше научиться делать все на одном-двух инструментах (например, на настольной пиле), чем покупать отдельный инструмент для каждой конкретной мелочи.

    (если вы нам не верите, посмотрите это видео, демонстрирующее множество различных вариантов его использования).

    Головоломка​

    Оттуда вы захотите инвестировать в лобзик.

    Хотя вы не будете использовать лобзик почти так же часто, как настольную пилу, они действительно необходимы, потому что они могут делать определенные вещи, которые не может настольная пила, наиболее важной из которых является их способность вырезать кривые.

    Рубанок​

    Далее, любой уважающий себя столяр должен знать основы того, как строгать кусок дерева. Это означает превращение его из грубого, необработанного состояния в совершенно плоское, квадратное и готовое к превращению в предмет мебели.

    Есть несколько способов сделать это, и ни один из них не является правильным или неправильным. Наиболее удобным способом было бы использование фуганка и рубанка, но это большие и дорогие машины, которые не слишком практичны для начинающего столяра. (Ознакомьтесь с нашей статьей здесь о различиях между фуганком и рубанком).

    Учитывая все обстоятельства, самый простой и практичный способ выстрогать необработанный кусок дерева — это использовать фрезер. Вы можете подобрать приличный фрезер довольно недорого, и хорошо, что вложение в него заключается в том, что действительно нет предела тому, что вы можете с ним делать — строгание куска дерева — это лишь одна из миллиона разных вещей, которыми может заниматься фрезер. используется для.

    Циркулярная пила

    Кроме того, прежде чем мы забудем или пойдем дальше, мы чувствуем, что должны поговорить о циркулярной пиле. Как и настольная пила, циркулярная пила — еще один бесценный электроинструмент, которым вы будете пользоваться постоянно.

    Вам нужен и стол и циркулярная пила? Нет. Станет ли ваша работа по дереву/сделай сам жизнь намного удобнее, если иметь и то, и другое? Да. И вам ни в коем случае не нужно идти и покупать самые дорогие пилы, которые вы можете получить — если вы покупаете с умом, вы легко сможете подобрать как циркулярную пилу, так и настольную пилу примерно за 300 долларов.

    Шлифовальный станок​

    И, наконец, вам понадобится что-нибудь для финишной обработки деталей из дерева и подготовки их к покраске, морилке или тому, чем вы собираетесь их обрабатывать.

    Для этого лучше всего подойдет эксцентриковая шлифовальная машина двойного действия. Существуют и другие варианты (ленточная шлифовальная машина, орбитальная шлифовальная машина, детальная шлифовальная машина и т. д.), но случайная орбита, безусловно, является лучшим универсальным выбором. (И для любых краев/сложных углов, до которых вы не можете добраться с помощью RO, вы всегда можете просто отшлифовать вручную).

    Ручные инструменты​

    Так что это касается больших инструментов. Тем не менее, вам все равно понадобится несколько небольших ручных инструментов, чтобы закончить свою мастерскую и превратить ее в действительно полнофункциональное деревообрабатывающее предприятие.

    Долото​

    Во-первых, вам понадобится хорошее долото, или еще лучше, хороший набор стамесок. Если вы получаете только один, выберите ¾ дюйма для наилучшего универсального использования. Однако, поскольку стамески — это дешевое вложение, вы, вероятно, захотите пойти дальше и приобрести набор из 3-х частей, большинство из которых будет иметь ½, 3/4 и 1 дюйм.

    Вы не будете использовать стамеску все время, но когда придет время, когда она вам понадобится, ее ничто не заменит — вы можете использовать ее для вырезания углублений и пазов, вырезания столярных пазов, рубки углов, строгания поверхности, соскребая клей и герметик. Абсолютно необходимая покупка для любой деревообрабатывающей мастерской.

    Уровень и угольник

    Вам также понадобится уровень и хороший угольник для разметки прямых кромок, разметочных линий и т. д. (Вы также можете использовать точку поворота на квадрате скорости и превратить его в транспортир для разметки углов и кривых).

    Практическое использование каждого инструмента​

    Подводя итог, давайте вернемся к нашему списку основных вещей, которые вы будете делать в деревообрабатывающей мастерской, и дополним его теми инструментами, которые вам потребуются для выполнения каждой работы. :

    Руководство по покупке лучших инструментов для деревообработки: наш лучший выбор

    Для большинства этих инструментов мы уже составили подробные руководства по покупке. Поэтому вместо того, чтобы вдаваться в подробные обзоры каждого из наших лучших вариантов, мы просто рассмотрим наш выбор № 1 для каждого инструмента.

    Несмотря на то, что производительность имеет огромное значение, конечной целью этого списка является помощь в создании наилучшего деревообрабатывающего цеха с наилучшей общей стоимостью.

    • Настольная пила: Мы рекомендуем 7491RS от DeWalt. Это немного дорого, но это абсолютная жемчужина. (Для полного обзора и полного руководства по покупке настольной пилы нажмите здесь). Кроме того, для гораздо более дешевого варианта настольной пилы эта Craftsman Evolv 10 дюймов является довольно приличной по фантастической цене, хотя ее нельзя сравнивать с DeWalt.

    Лучшие ручные инструменты для деревообработки

    • Набор стамесок: (Кстати, мы ОБОЖАЕМ стамески… мы не смогли выбрать только один набор, поэтому вот несколько различных вариантов для вас)

      • Комплект Dirt Cheap: Stanley 16-150, набор из 3 предметов

      • Премиум набор: Stanley Sweetheart Series

      • Набор Total Value: набор из 4 предметов DeWalt Short Blade

    003

    Summary / Bottom Line 90 , цель создания вашей первой деревообрабатывающей мастерской состоит в том, чтобы иметь как можно меньше инструментов и в то же время убедиться, что у вас есть все необходимое для решения всех основных задач.
