виды навески, как сделать своими руками

Мотоблок значительно облегчает жизнь в селе, позволяет сэкономить средства, облегчить ручной труд. Стоимость навески для него зависит от фирмы-производителя и наличия дополнительного оборудования. В нашей стране пользуется спросом мотоблок «Нева». Этот агрегат надежен, неприхотлив, прост как в обслуживании так и в ремонте.

Конструкция каждого мотоблока предусматривает возможность использования разнообразной навески. Разное навесное оборудование расширяет спектр сельскохоз работ. Такой инвентарь делится на несколько разрядов в зависимости от сферы применения. В статье представлено описание каждого агрегата.

Виды навесного оборудования:

Обработка почвы

1.1.    Плуг. Эту навеску используют для вспашки целины и глубинной обработки почв. При умелом обращении правильно отрегулированный плуг сам углубляется при движении и нарезает ровные борозды. Благодаря этому его можно использовать, чтобы быстро подготовить канавки для посадки картофеля.

С некоторыми культиваторами почвофреза или плуг идет в комплекте. Такое навесное оборудование по умолчанию идет с мотоблоками Нева, Аврора, Зубр и другими.

1.2.    Оборотный плуг. Отличается от обычного разнонаправленными рабочими элементами в конструкции. Это дает возможность пахать в обоих направлениях, не возвращая мотоблок вхолостую. При такой конфигурации работает один плуг, а второй поднят. При движении в обратную сторону, рабочие элементы можно поменять местами нажатием на педаль.

1.3.    Плуг-окучник. Отличается от обычного V-образным лемехом. Применяется при посеве овощных культур (картофеля, лука, бобовых культур). Основная функция – окучивание грядок.

1.4.    Активный плуг роторный. Его подключают в качестве навесного оборудования к валу отбора мощности. Может иметь от двух до четырех изогнутых лемехов. При вспашке переворачивает почву так же, как обычный плуг, но работать с ним легче. Характеризуется большей устойчивостью и высокой производительностью.

1.5.    Фреза или культиватор. Пропольники относятся к основным видам навесного инструмента для обработки почвы. В некоторых моделях мотоблоков их устанавливают вместо колес. Чтобы подобрать оптимальную ширину обработки, регулируют сошник или меняют количество секций. Практичнее применять навесной культиватор. Он не зарывается, увереннее выдерживает глубину борозды, не уходит в сторону при наезде на более плотный участок грядки. Правильно настроенный мотокультиватор обработает землю не хуже, чем трактор, при этом не «затаптывает» почву.

1.6.    Борона. Может быть пальчиковая, дисковая или ротационная. Универсальная борона используется для того, чтобы разбивать комья земли и разравнивать грядки.

1.7.    Картофелекопалка. Выкапыватель имеет простейшую конструкцию: специальный плуг-окучник с отвалами в виде прутов. Плуг подкапывается под клубни, почва просыпается сквозь отвалы, а картофель остается сверху.

Покос травы и заготовка сена с помощью навесного оборудования мотоблока

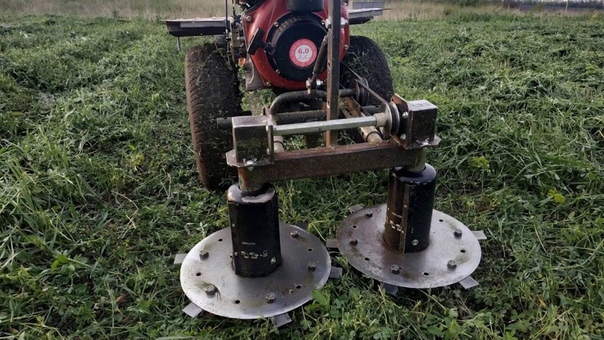

2. 1. Косилки для скашивания травы. Могут быть роторные и сегментные (ножевые). Роторные эффективнее в покосе, а сегментные более маневренные. Второй вид косы используют для работы между деревьев и кустов.

2.2. Грабли ворошилки. Это навесное оборудование, предназначено для того, чтобы переворачивать сено, облегчая его сушку. Использование граблей позволяет собрать скошенную траву и пустить ее на сено.

Посадка и посев

3.1. Картофелесажалка. Это навесное приспособление состоит из контейнера на колесах, нарезателя борозды и окучника. При работе в борозду через определенный интервал времени подается картофель, а окучник засыпает его землей.

3.2. Сеялки. Работают по принципу, описанному выше. Конструкция сеялки зависит от размера семян и способа их посадки. При помощи такого навесного устройства сажают помидоры, арбузы, чеснок, лук, морковь и т.д.

3.3. Доминатор с сеялкой. Этот вид вертикальной фрезы спроектирован для создания газона. Доминатор одновременно проделывает все три операции: разрыхляет почву вертикальными ножами, высевает семена, выравнивает, уплотняет поверхность будущего газона катком. Подключается при помощи сцепного механизма.

Перевозка грузов и транспортировка

4.1. Грузовой прицеп. Прицепы для мотоблоков могут иметь грузоподъемность от 300 до 500 кг. Кузов обычно опрокидывается, а сама тележка может быть оснащена тормозами, осветительными приборами и сиденьем оператора. Прицеп удобен, так как облегчает труд при уборке урожая, перевозке различных грузов.

4.2. Колеса с грунтозацепами. Эти металлические колеса способствуют увеличению тягового усилия. Они тяжелее пневматических, не забиваются землей. Благодаря этому грунтозацепы не проскальзывают при нагрузке. Но для тяжелого мотоблока они не подходят.

4.3. Утяжелители. Противовесы навешивают на корпус или на колеса для того, чтобы увеличить вес легкого мото культиватора и чтобы на него можно было устанавливать более тяжелую навеску.

4.4. Ездовой модуль. Это прицеп-адаптер, который помогает превратить мотоблок в мини-трактор. Он представляет собой задний мост с сиденьем и сцепкой для прицепного оборудования. В комплектацию входит модуль сцепного орудия.

Другие работы

5.1. Роторная щетка. Эта навешивающаяся на мотоблок насадка позволяет эффективно и быстро подмести мусор или свежевыпавший снег как с асфальтовых дорожек, так и с газонов.

5.2. Бульдозерный нож (нож-отвал) - подвесное приспособление может применяться только на тяжелых мотоблоках. Отвал служит для перемещения большого объема сыпучих материалов (кучи песка, щебня, снега и т.д.). Подключается спереди.

5.3. Шнеко-роторный снегоуборщик. Предназначен для очистки территории от большого объема снега, слежавшихся или обледеневших пластов. Стальной шнек перемалывает снежно-ледяную массу и выбрасывает в сторону на расстояние до 20 метров.

Самодельное навесное оборудование для мотоблока

Дополнительное оснащение расширяет возможности простого механизма, превращая его в незаменимый многофункциональный агрегат. Мотоблок Нева МБ-2 можно купить с комплектом навесного оборудования, в которое входят различные аксессуары. Но в некоторых случаях заводское снаряжение не подходит: не устраивает цена, качество, не предназначено для данной модели. Тогда можно сделать навеску для мотоблока своими руками или купить навесное оборудование другой фирмы и адаптировать его под свой агрегат.

Разрабатывая оснащение мотоблока, нужно учесть мощность двигателя, вес и габариты, рабочие нагрузки, способ подключения к основному механизму. Это поможет рационально использовать средства, не даст потратить впустую время и средства.

Вот некоторые самодельные агрегаты, которые можно собрать и изготовить собственноручно:

1)Мотоблочный адаптер-прицеп своими руками

Конструкция:

  • Рама с поперечной штангой;
  • Колесные стойки;
  • Раскосы;
  • Сиденье оператора;
  • Сцепка;
  • Ось, колеса;
  • Органы управления;
  • Прицеп.

Для изготовления простой рамы нужна труба длиной 1.5 – 1.7 м. Чем мощнее мотоблок, тем длиннее может быть дышло адаптера, больше сечение трубы и диаметр колес.

К одному краю рамы приваривают поперечную штангу. Ее длина – это ширина колесной базы прицепа. К штанге прикрепляют стойки колес и раскосы для жесткости и лучшей амортизации. Колеса можно взять от автоприцепа или тележки. Главное, чтобы совпадал прицепной узел. Не забудьте приварить подставку (подножка) под ноги.

По центру поперечной штанги закрепляется стойка для сиденья оператора.

Ко второму концу рамы приваривается сцепка, при помощи которой прицеп-адаптер будет крепиться к фаркопу мотоблока. Самое простое соединение навесного оборудования и мотокультиватора – одинарная сцепка. Для большей функциональности и маневренности можно использовать рычаг с двумя или тремя коленами. Он дает возможность регулировать положение навески.

2)Самодельная картофелесажалка для мотоблока

Конструкция:

  • Рама;
  • Емкость для клубней;
  • Цепной конвейер;
  • Регулировочный механизм;
  • Плуг;
  • Дисковые бороны;
  • Ось и колеса.

Раму для навесной сажалки делают из профильной трубы путем сваривания. К ней прикрепляют стойки конвейера, фаркоп, лонжероны для обеспечения жесткости. Снизу монтируют крепежи, которые будут держать диски, обоймы и корпуса подшипников, плуг.

На вал насаживают приводную звездочку, фиксируя шпонкой. Его устанавливают в подшипники, а на край монтируют ступицу колес.

Чаши транспортера изготавливают из проволоки 5-6 мм. К кольцу диаметром 58-60 мм снизу приваривается изогнутый отрезок такой же проволоки. В результате получается углубление, в котором задержится клубень среднего размера.

Затем их приваривают к звеньям цепи посредством креплений. Интервал между ними зависит от диаметра приводной звездочки, длины цепи. Его можно установить опытным путем. Цепь транспортера монтируют на холостую звездочку и натяжное сцепное устройство. Принцип натяжения цепи  такой же как и у велосипеда.

Транспортировочную ленту соединяют и натягивают только после того,  как она  оказывается продетой через отверстие емкости для посадочного материала.

Рабочая часть транспортера должна проходить через бункер, захватывая посадочный материал. Если цепь будет цепляться за стенки бункера, это приведет к его разрушению.

Диски крепятся на специальные стойки (сектора), которые дают возможность менять угол наклона диска и глубину погружения агрегата.

3)Дисковый окучник для мотоблока

Конструкция:

  • Т-образная рама;
  • Стойки;
  • Диски;
  • Винтовые талперы.

Самодельное дисковое оборудование для окучивания — это самый удобный в эксплуатации навесной агрегат. С его помощью можно выполнять работы при посадке огорода и в период активного роста растений. Он не требует в работе больших физических усилий, а его мощность возрастает при снижении скорости движения. Чертежи показаны ниже.

Для изготовления дисков применяется легированная сталь толщиной 1.5 – 2 мм. По центру просверливается отверстие для переходников, которые будут крепить их к раме окучника. Наружные кромки дисков выгибают.

Переходники (стойки для дисков) могут быть просто приварены или прикреплены к поперечной перекладине рамы при помощи болтов. Во втором случае можно будет менять ширину захвата окучника.

При помощи талперов изменяют угол поворота дисков для регулирования глубины их погружения. Подшипники скольжения, встроенные в конструкцию, облегчают эксплуатацию окучника. Обратите внимание, чтобы силовой агрегат мотоблок смог потянуть всю конструкцию.

4)Самодельная картофелекопалка к мотокультиватору

Конструкция:

  • Рама;
  • Лемех;
  • Редакционный узел;
  • Барабан-очиститель.

Подбирая габариты деталей, нужно ориентироваться на мощность мотоблока, к которому будет подключаться картофелекопалка.

Сварную раму делают из металлического уголка 60х40мм, отрезка швеллера №8, профилированной трубы.

Подвижная деталь картофелекопателя – лемех. Он состоит из стальной пластины (или нескольких пластин) и прутьев. Его крепят на элеваторный кожух при помощи четырех крепежных элементов, затянутых гайками. Все острые края на этой конструкции нужно затупить, чтобы они не повреждали клубни.

Редакционный узел состоит из двух металлических корпусов цилиндрической формы. Стаканоподобный корпус картофелекопалки должен иметь втулку для соединения ведомого и ведущего валов. Правильно собранная конструкция при установке на мотоблок в качестве навесного должна свободно вращаться.

Из трубы, диаметром 25мм изготавливаются ступицы. К ним привариваются передаточные звездочки. Последние в свою очередь при помощи призматических шпонок насаживаются на втулки.

Барабан-очиститель похож на беличье колесо, поэтому его иногда так и называют. Он состоит из двух роликовых цепей по 94 звена, одетых на специальные стержни. Эта конструкция крепится на двух фиксированных осях.

В процессе движения мотоблока, усилием вала лемех будет совершать копательные движения, меняя угол наклона. Клубни будут постепенно продвигаться через все конструкторские элементы навесного агрегата, отсеивая почву сквозь прутья, вот тогда смело можно заявить, что усовершенствование закончено.

5) Снегоуборщик отвального типа

Конструкция:

  • Адаптер;
  • Отвал.

Для изготовления отвала монтируется каркас — основание самоделки. Он обшивается жестью толщиной не более 2 мм. Размеры его зависят от особенностей обслуживаемой территории. Для уборки дорожек достаточно будет 50-55 см ширины. Схемы и чертеж приведены ниже.

Нижняя кромка отвала должна быть расположена под углом к основной оси каркаса. К ней при помощи болтов или заклепок прикрепляется нож. Большой наклон ножа позволяет срезать твердый наст, малый – без особых нагрузок на двигатель передвигать снежную массу.

Адаптер – это две штанги и три кронштейна. Отвал при помощи штанг прикрепляется к раме мотоблока. А угол его размещения относительно рамы регулируется при помощи кронштейнов. Для облегчения регулировки можно вмонтировать тяговый механизм. В качестве основы для этого навесного механизма используются узлы передних колес легковой машины.

Принцип универсальности

Некоторые элементы навески похожи по конструкции и принципу работы. Поэтому можно изготовить прицепное оборудование, опираясь на принцип универсальности. Так, например, картофелекопалка может стать картофелесажалкой или окучником. Использование одного узла в подобных конструкциях сэкономит средства, а также площадь для хранения дополнительного комплекта оборудования. Обязательно посмотрите видео и почитайте форум, перед тем как соберетесь конструировать навеску самостоятельно.

Самодельные приспособления для мотоблоков своими руками: видео, чертежи, фото

Мотоблок – помощник в обработке почвы, в перевозке грузов, в сборе урожая. Для этих манипуляций его надо оборудовать дополнительными навесными приспособлениями. Но в магазине они стоят дорого, полный комплект по цене получается дороже самого мотоблока. Многие умельцы конструируют и делают самоделки для мотоблока своими руками. В этом помогают статьи, фото, инструкции из Интернета.

Обладая простейшими навыками в работе с болгаркой, сварочным аппаратом, дрелью, можно из подручного материала и вышедших из употребления деталей собрать полезные самоделки. Самодельные конструкции, часто, сделаны из более прочного металла, чем покупные, и служат дольше.

Купить навеску и прицепное к мотоблоку в интернет-магазинах

Самодельные приспособления для мотоблока

К необходимым в хозяйстве навескам можно отнести:

  • землеобрабатывающие – плуги, фрезы, рыхлители;
  • для ухода за культурами – окучиватели;
  • грабли;
  • снегоуборочные лопаты;
  • сеялки, посадочные приспособления.

Грабли для мотоблока

Самодельные грабли к мотоблоку используют при заготовке сена для домашнего скота в небольшом хозяйстве. Их изготавливают своими руками из узких металлических труб и прутьев. Чтобы получилась прочная конструкция, детали собираются на сварку.

Грабли-самоделки делают складными для удобства транспортировки.

Самостоятельно конструируя грабли, можно сделать ширину захвата по своему усмотрению. Высота подбора валков регулируется. Прутья грабель делают под сбор сена или скошенной травы на участке. Во втором случае и ширина конструкции, и величина зубьев может быть уменьшена.

к содержанию ↑

Самодельные фрезы «гусиные лапки» для мотоблока

Фрезы «гусиные лапки» помогают глубоко взрыхлить почву, размельчить крупные комья земли.

Это приспособление представляет собой цельную сварную конструкцию, поэтому она крепче и прочнее обычных культиваторов для мотоблока. Фреза качественно обрабатывает твердую почву под посев картофеля. Ею можно вспахать землю под снег.

Качество вспашки зависит от степени заточки фрез-самоделок. Земля становится пышной, поднимается на 5-10 см, если края плоскорезов острые. Они размельчают крупные и мелкие корешки, уничтожают вредных жуков и проволочника, насыщают почву кислородом.

Самодельные «гусиные лапки» для стандартного входного крепления надо сделать диаметром 52 см, захватом – 1,25 м, количество лучей – 30 штук. Каждый луч крепится к катушке на болтах.

к содержанию ↑

Плуг самодельный

Плуг-самоделку для вспашки несложно сделать даже человеку с минимальными навыками в работе с металлом. Фрезами пользуются для рыхления уже используемой земли. Плугом обрабатывают целину и слежавшуюся твердую почву. Он имеет больший запас прочности. Плуг стоит дорого, купить его может не каждый дачник, но можно попробовать сделать его своими руками.

Понадобится пластина толщиной 4-5 мм и труба со стенкой такой же толщины. Крепится конструкция на раму. Главным элементом приспособления является заточенная пластина, ее надо вырезать болгаркой в форме отвала. Лемех имеет форму вытянутой плоской трапеции. Закрепляем трубу и собираем конструкцию полностью. К мотоблоку она присоединяется через сцепку.

В отдельной статье можно найти чертеж плуга для мотоблока.

к содержанию ↑

Оборотный плуг

Плуг этой конструкции немного сложнее. Сверху самоделки крепится закругленное перо. Происходит не только вспашка земли, но и отвал срезанного пласта – при обработке целины это бывает необходимо. Сложное строение оборотного плуга предполагает изготовление его профессиональным мастером, который может рассчитать точные параметры каждой детали.

Одной из разновидностей такой конструкций является плуг Зыкова. Для сборки своими руками потребуется стойка, с помощью которой он цепляется к мотоблоку, непосредственно корпус плуга с лемехом, доска для упора и загнутое лезвие для переворачивания пластов. Отвал плуга изготавливается из трубы диаметром 50 см.

к содержанию ↑

Отвал-лопата

Мотоблоком можно выравнивать земельные участки для строительства хозяйственных сооружений. Он как бульдозер может чистить тротуары и дорожки от грязи и снежных сугробов. Для изготовления самодельного отвала надо взять металлический лист в 2 мм толщиной. Для прочности внутри отвала вертикально привариваются пластины из более толстого металла – они не дадут прогибаться задней стенке отвала. Еще нужна нижняя часть лопаты, ее обшивают жестью, чтобы низ не застревал в грунте или снегу. Низ лопаты к нижнему основанию располагают под прямым углом.

Самоделки для мотоблока своими руками можно изготавливать из отслуживших материалов.

Для изготовления самодельной лопаты понадобится пила по металлу, дрель и сварочный аппарат. В качестве материала подойдет 200-литровая стальная бочка. Ее надо разрезать вдоль высоты на 3 части и сварить между собой крайние две из них. Металл бочки имеет достаточную толщину для прочности приспособления.

к содержанию ↑

Картофелесажалка

Очень востребованным и незаменимым оборудованием на огороде является самодельная картофелесажалка. Она имеет расширитель для клубней с отверстием внизу и дисками для закапывания их в землю. Заднее колесо с внутренней стороны надо закрыть пластиной, чтобы посадочный материал не попадал под колесо мотоблока. Вся конструкция крепится на стальной раме. Глубина его закрепления регулируется.

Бункер можно сделать из фанеры или оцинкованного тонкого листа. Деревянный ящик можно покрасить водостойкой краской. Чтобы клубни не повреждались, внутри бункер выстилают резиной.

Вам может быть интересна борона для мотоблока своими руками.

Посадочное устройство состоит из металлической трубки диаметром 10 см, к которой крепится сошник для прорезывания борозды. Высота его, а значит и глубина борозды, регулируется вертикальным перемещением конструкции.

Борозды заделываются дисками, направленными навстречу друг другу под углом. Они двигаются за счет подшипников. Ширина ряда изменяется ослаблением болтов стремянок и сдвиганием дисков. Чтобы на земле не оставалось следов от колес сажалки, землю можно рыхлить культивационными лапками, приваренными к раме.

Сидение сеятеля-самоделки для мотоблока крепится к металлической раме основания.

к содержанию ↑

Дисковый окучник

Из подручных материалов своими руками можно собрать удобное приспособление для окучивания посаженных рядами овощных культур. Основными элементами самодельной навески будут две металлические крышки от кастрюль или диски одинакового размера. Диаметр их – не меньше 50 см. Края крышек или металлических дисков надо заточить как фрезы. Это основные детали окучника. Плоские крышки закругляют внутрь с помощью молотка.

Подробнее написано в статье про самодельные окучники для мотоблока.

Диски, собирающие землю в валик вокруг стеблей картофеля или другой культуры, укрепляют на металлическую раму. К нижней части ее приваривают небольшие колесики для опоры. Надо закрепить стержни дисков подвижно, чтобы можно было регулировать угол наклона обрабатывающих поверхностей.

Приспособления для мотоблока своими руками - инженер советует | Своими руками

Случилось так, что три года назад врачи мне поставили кардиостимулятор и дали инвалидность.

И запретили тяжелый физический труд. Оказался перед выбором – делать ничего нельзя, а делать хочется. Благо по профессии я инженер, решил изготовить оборудование, облегчающее работу на участке.

Приближалось время копки картофеля. И в течение 10 дней пришлось изготовить картофелекопалку, крепящуюся к мотоблоку.

Конструкцию посмотрел в магазине и Интернете, сделал аналогичную… и остался недоволен результатом. Доработал: максимально упростил конструкцию, облегчил – и получилась отличная крохотная картофелекопалка без грохота. На все про все потребовалось около месяца. Но зато картофелекопалка получилась что надо!

Теперь цепляю ее к мотоблоку, завожу двигатель – поехали! Можно идти за агрегатом, можно просто смотреть, как он работает, со стороны – на эффективности работы это не сказывается.

Теперь расскажу подробнее о конструкции. Рама картофелекопалки сделана из стального профиля, а прицепное устройство для крепления к мотоблоку – из швеллера. Опорные колеса взял от старого малярного оборудования, их с помощью квадрата и сваренных уголков закрепил на раме, сделав регулируемыми – для изменения глубины копки.


Читайте также:  Система зажигания для мотоблока своими руками (+схема)


Лемех сделан из металла от старой емкости, только режущую кромку усилил прочным металлом из стальной пилы. На лемех наварил стальные прутки из проволоки толщиной 8 мм.

На раму сверху установил вал на подшипниках с ошкивом от стиральной машины с одной стороны и эксцентриком с другой. С помощью ременной передачи крутящий момент от двигателя передается на шкив, далее с помощью тяг обратно-поступательные движения передаются на грохот. В конструкции картофелекопалки использовал самодельные сайлентблоки из металлических втулок и рукава с нитяным усилителем.

Детали картофелекопалки покрасил в соответствующие цвета и собрал в одну конструкцию. Получилась довольно легкая, но прочная картофелекопалка. Со своей задачей справляется на «отлично».

Во время работы, однако, всплыла неожиданная проблема: картофелекопалка быстро забивалась ботвой. Вручную же мне косить противопоказано.

Пришлось снова подключать смекалку и в кратчайшие сроки из бензопилы, металлического уголка от панцирной сетки кровати, колес от детской коляски и стальных трубок была создана мотокоса для скашивания ботвы картофеля. Кстати, этой же косой я теперь и сено заготавливаю, которого в хозяйстве требуется немало.

Из уголка с помощью сварочного аппарата сделал раму мотокосы, из трубок сварил руль для управления (на нем закрепил рычаг управления дроссельной заслонкой двигателя). На раму установил и зафиксировал бензопилу, предварительно повернув редуктор ведущей звездочкой вниз. К ведущей звездочке через соединительную втулку закрепил режущий нож из высокопрочной стали.

Раму мотокосы установил на три колеса от детской коляски. Почему на три? Потому что четвертое колесо мешает процессу укладки ботвы в междурядья. Из стального прутка изготовил кронштейн для подъема лежащей ботвы и перемещения ее в левое междурядье. Таким способом была легко и быстро изготовлена мотокоса для скашивания ботвы картофеля.

После того как рядки были прокошены, зацепил картофелекопалку к мотоблоку и приступил к копке… Уборка картофеля превратилась просто в игру! Играючи скосил, играючи выкопал. Единственная трудность – то, что приходится с супругой вручную собирать картофель. Но придет время, хорошенько подумаем, и эта проблема тоже решится.

Кстати, на областной выставке-ярмарке технического и народного творчества «И невозможное – возможно» моя картофелекопалка заняла первое место в номинации «Декоративно-прикладное искусство» (изобретения технического характера).

В заключение хочу сказать, можно сделать все: вырастить хороших детей, построить дом, посадить дерево, сделать любой агрегат, получить хорошие урожаи. Главное, чтобы было желание.


Читайте также:  Какие бывают насадки на мотоблок


Приспособления для мотоблока своими руками – фото и чертежи

  1. С помощью сцепного устройства соединяем картофелекопалку с мотоблоком. Через ремень идет передача крутящего момента от двигателя на картофелекопалку
  2. Мотокоса для скашивания картофельной ботвы с устройством для подъема лежащей в междурядьях ботвы

3. Первоначальный этап сборки конструкции картофелекопалки с установкой угла атаки лемеха и глубины копания

4. Из поливочного шланга (рукава с нитяным усилителем), металлических втулок, болтов, шайб и гаек собираем сайлентблоки для соединения движущихся частей между собой

5 и 6. Все детали картофелекопалки изготовлены, покрашены. Можно приступать к сборке

Чертеж картофелекопалки

Голубым цветом обозначена рама с размерами, красным -движущиеся тяги с размерами, черным – лемех с прутками и опорные колеса, серый цвет у вала на подшипниках со шкивом

© Автор: Ю. ЛЕСКОВ

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме "Как сделать своими руками - домохозяину!"


Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Навесное оборудование для мотоблока нева - четежи, видео и описание

Оглавление:

Навесное оборудование для мотоблока Нева и Нева мб 2

Своевременность и качеств проведения работ на вашем дачном участке или на огороде возможно обеспечить только при наличии надежной и качественной техники. Сегодня производителями из различных стран мира предлагается много техники малой механизации, призванных облегчить труд на земле. Наиболее распространены среди них культиваторы и мотоблоки.

Наиболее функциональными машинами справедливо считают мотоблоки. Обычно вместе с ним целесообразно купить навесное оборудование для мотоблоков Нева.

Эффективная работа на участке определяется тем, каким агрегатом Вы располагаете и какое навесное оборудование хотите использовать. Тяжелый мотоблок при проведении агротехнического ухода за растениями (например, прополки, рыхления верхней корки грунта) на даче или на приусадебном участке скорее всего разочарует вас. Использование такой машины на маленьком участке будет невыгодным и неэффективным.

  • Первое: чтобы мотоблок свободно проходил в междурядье придется оставить всего одну пару фрез. Однако, вес фрезы будет глубоко вдавливать их в землю, фактически фрезы будут тонуть в ней.
  • Второе: мотоблок довольно тяжело удерживать в междурядье. Он все время заваливается набок и повреждает растения в междурядье.
  • Третье: фрезы мотоблоков вращаются со скоростью, недостаточной для полного уничтожения сорняков.

Поэтому перед покупкой необходимо четко определить, на каких именно работах он будет применяться. Может быть так, что для мощного мотоблока потребуется много дополнительного оборудования, которое при неполной востребованности на участке будет слишком дорогим.

Навесное оборудование для мотоблока Нева видео

Если хотите получить из мотоблока Нева универсальную сельскохозяйственную машину, то комплект навесного оборудования к мотоблоку поможет существенно расширить его возможности. Навеска к мотоблоку Нева позволит выполнять задачи разного вида сложности, от вспахивания почвы до уборки участка, его полива и т.п.

По нижеприведенной ссылке можно посмотреть видео, показывающее работу различных навесных устройств на мотоблоке Нева.

Оборотный плуг для мотоблока Нева описания и преимущества

Плуг для мотоблока применяется для вспахивания земли, переворачивания пласта, а также закапывания минеральных и органических удобрений.Плуги для мотоблока бывают трех типов:

  1. Одно корпусный плуг имеет один лемех и подходит для вспахивания легкой почвы.
  2. Оборотные или реверсивные плуги сразу же переворачивают почву благодаря своей форме в виде загнутого сверху пера. Этот плуг может работать на относительно твердой почве, которая после вспахивания им становится более рассыпчатой вид и легче поддается дальнейшей обработке. Сорнякам на такой почве практически нет шансов вырасти.
  3. Роторный. Имеет несколько лопастей.

Конструкция оборотного плуга достаточно сложна изготовление, и под силу только профессионалу. Это обусловлено повышенными требованиями, как к материалам, так и к самому процессу.

Оборотный плуг Зыкова

Одним из наиболее широко применяемых в качестве навесных плугов является оборотный плуг Зыкова, который содержит:

Право и левосторонний плужный корпус, имеющих лемех для подрезания почвы и отвал для оборачивания и измельчения подрезанного пласта почвы;

  • Стойку для крепления плугак грядиле;
  • Полевую доску, упирающуюся в стенку борозды и обеспечивающую устойчивость плуга в работе;
  • Опорную лыжу для устойчивости хода плуга;
  • Перо, доваливающее пласт почвы для получения слитной пашни;
  • Поворотный механизм с замками,крепящими плужные корпуса;
  • Опорное колесо.

К мотоблоку Нева оборотный плуг крепится дополнительным кронштейном КР-20Н.

Мотоблок Нева навесное оборудование для уборки снега видео

Мотоблок Нева навесное оборудование — картофелесажалка виды и назначение

Спрос на картофелекопалки для мотоблоков стабильно растет, что не вызывает удивления, так как они уменьшают время выкапывания картофеля во много раз. Имеется большое разнообразие навесных устройств, предназначенных для выкапывания корнеплодов, которые в зависимости от типа мотоблока позволяют обработать за смену участок площадью до полутора гектаров.

При этом качество выкапывания, в смысле повреждаемости клубней, достаточно высокое, а работа с картофелекопалкой под силу даже подростку. Картофелекопалки делятся на однорядные, двухрядные и трехрядные, что определяется числом одновременно обрабатываемых рядов.

Картофелекопалки вибрационно-грохотного типа

Вибрационные картофелекопалки с грохотным механизмом совместимы со всеми видами мотоблоков, имеющими как водяное, так и воздушное охлаждение. Такая картофелекопалка крепится к мотоблоку при помощи сцепного узла. Картофелекопалка для мотоблока вибрационно-грохотного типа выкапывает плоды, просеивает почву и укладывает выкопанный картофель на поверхность почвы.

В отличие от обычной картофелекопалки, могущей повреждать клубни, виброкопалка аккуратно поднимает почву и просеивает ее. Весь урожай извлекается, в земле практически ничего не остается.Картофелекопалки вибрационно-грохотного типа хорошо работают на почвах средней сложности и на легких почвах.

Картофелекопалка для Невы фото

На фото представлена однорядная вибрационная картофелекопалка для мотоблока Нева предназначенная для механизации процесса выкапывания корнеплодов. Содержит активный нож и решётку (грохотный механизм).

Посредством ременного привода по отношению к ножу осуществляется вибрация грохота, установленного на двойных шарикоподшипниках. После окончания работы с данной картофелекопалкой Вам нужно будет всего лишь собрать клубни вручную.

Она также может применяться при уборке свеклы, лука и чеснока. Глубина выкапывания может регулироваться посредством опорных колёс. При регулировании оборотов двигателя мотоблока изменяется и скорость просеивания грунта.

Картофелекопалка для мотоблока Нева

Картофелекопалка для мотоблока Нева вибрационнщ-грохотного типа станет вашим универсальным помощником в сборе урожая. Купив или сделав ее, вы сэкономите силы, время и здоровье, и, наконец-то, получите удовольствие от самого процесса сбора урожая картофеля.

Использование спецтехники значительно облегчит эту задачу как на небольшом дачном участке, так и в крупном фермерском хозяйстве.

Главными составными частями картофелесажалки являются бункер, а также ложечно-дисковые аппараты для высаживания. В каждом из бункеров находятся шнеки, подающие клубни прямо к аппаратам высаживания, а также встряхиватели. Все рабочие органы приводятся в действие посредством вала отбора мощности.

Преимущества от использования мотоблочной картофелесажалки

Картофелесажалка поможет посадить картофель равномерно и на необходимую глубину. На рисунке ниже показана картофелесажалка однорядная АПК-3, которая легко присоединяется к различным моделям мотоблоков


Шаг высадки картофеля регулируется специально разработанным механизмом с использованием сменных звёздочек, входящих в комплект сажалки. располагаются на Надёжная и качественная лента, приводящаяся в движение цепной передачей, содержит чашки для забора клубней.

Высадка картофеля через 50 или 100 мм, рекомендованный размер клубней 40 мм, емкость бункера 20 л., регулируемый угол между окучниками, шаг высадки картофеля в ряд: при шестерне с 14 зубьями шаг в 190 мм, при шестерне с 16 зубьями шаг в 210 мм, при шестерне с 18 зубьями шаг в 250 мм, при шестерне с 19 зубьями шаг в 280 мм. Ширина колеи рабочих колес 550 или 650 мм, габариты ДхШхВ 970х540х700, масса 41 кг.

Картофелесажалка однорядная используется для посадки картофеля на предварительно подготовленную почву. Ее можно применять и на дачных участках в 5-10 соток, и на крупных фермерских полях площадью в несколько гектаров и более.

Окучник для мотоблока Нева

Наверняка, многим, кому приходилось трудиться на огороде, знаком такой инструмент огородника, как окучник. Этот инструмент навешивают на мотоблок, затем протягивают между рядами растений. Вы ведете мотоблок с окучником между грядками картофеля, и он своими крыльями без излишних усилий сыплет почву на их корни.

Применяются окучники и при формировании борозд для посадки, для лучшего разрыхления почвы и для подсыпки растений. Помогает такой агрегат и при почвообработке.

Как выбрать окучники для мотоблока

Есть окучники с фиксированной или с регулируемой шириной захвата, а также дисковые окучники для мотоблоков. Если перед вами в магазине одновременно находится два-три окучника, то вы не сразу определитесь, какой из них лучше купить. А если выбор будет еще большим? Какой же тип данного инструмента предпочесть?

Некоторые скажут, что надежнее всего попробовать все окучники на огороде и потом уже сделать выбор, но и заплатить при этом за несколько штук придется немало. Ниже описаны особенности наиболее распространенных окучников для мотоблоков Нева.

Окучник с переменной шириной захвата

Преимущества такого окучника перед окучником с фиксированной шириной захвата вполне очевидны. На рисунке показан окучник для мотоблоков «Нева», «Ока», «Угра», «Каскад».

Как показывает практика, у такого окучника есть недостаток, заключающийся в частичном осыпании земли в борозду. Обидно, когда Вы и ваш помощник – мотоблок тратят столько сил на поднятие почвы к растениям, а она осыпается вниз в борозду. Так что подобный окучник тоже подходит не каждому огороднику, и нужно хорошо подумать перед его покупкой.

Дисковый окучник

Дисковый окучник является наиболее удобным и эффективным устройством благодаря его конструкции. Стоит он обычно больше своих аналогов другого типа, но цена эта вполне справедлива. Гребни после такого окучника получаются более высокими. После того, как вы поработаете с ним, вам скорей всего не захочется работать с другими типами окучников.

На рисунке показан дисковый окучник для мотоблоков «Нева»,«Ока», «Угра», «Каскад».

Высоту гребня увеличивают сближением дисков, увеличением заглубления и угла атаки дисков. Уменьшают высоту гребня раздвиганием дисков, уменьшением заглубления и угла атаки дисков. Для работы с окучником мотоблок необходимо оснастить грунтозацепами, чтобы обеспечить надёжное сцепление привода агрегата с грунтом.

Дисковый окучник своими руками видео

Как повысить эффективность: навесное оборудование для мотоблока



Желая облегчить сельскохозяйственный труд, недостаточно только лишь купить мотоблок. Для него следует приобрести еще и навесное оборудование. Ели нет желания, покупать уже готовое – можно изготовить навесное оборудование для мотоблока своими руками, но в этом случае гарантировать его качество невозможно.



В зависимости от того, какой модели мотоблок требуется укомплектовать навесными рабочими частями, можно выбрать родные или универсальные образцы.Сразу стоит сказать, что часть навесного оборудования для мотоблока идет в комплекте с агрегатом, но этого, к сожалению, недостаточно для полноценной эксплуатации машины.



Для того чтобы верно выбрать навесной инвентарь, следует немного разбираться в нем. Важно знать об особенностях оборудования к самым популярным моделям мотоблоков (например, таких как Нева) и уметь оценить достоинства родного инвентаря и универсального.

Виды оборудования

Покупая навесное оборудование, важно точно определиться с тем, какое именно потребуется. Стоит также учитывать и то, что для тяжелых мотоблоков (вроде МТЗ) устанавливается более мощное навесное оборудование, которое не совместимо с техникой более легкого класса.





Для максимальной функциональности мотоблока для него следует иметь следующее навесное оборудование:



  • •    культиваторы;
  • •    плуг;
  • •    сажалку и копалку для картофеля;
  • •    окучник;
  • •    косилку;
  • •    пропалыватель;
  • •    метелку-валик;
  • •    снегоуборщик:
  • •    прицеп.


Для мотоблока Нева, впрочем, как и для любого другого достаточно мощного агрегата не лишним навесным оборудованием будет и адаптер с сиденьем. Только приобретение качественного навесного оборудования для мотоблока обеспечит надежную работу агрегата и хороший результат культивации почвы.

Оборудование для Невы

На сегодняшнем рынке представлен широкий ассортимент навесного оборудования для мотоблока Нева. Оно может быть как предназначенным именно для этой модели агрегата, так и универсальным. Есть всегда и такой вариант как применение самодельного навесного оборудования для мотоблока. В этом случае, самостоятельно разработав чертеж навесного оборудования (при наличии у мастера достаточного умения), можно изготовить инвентарь, оптимально отвечающий конкретным требованиям.


В комплекте с мотоблоком Нева идет пара фрез для пахоты, а остальное навесное оборудование приобретается отдельно.




Используя для посадки картофеля очень нужный навесной аппарат картофелесажалку, можно окончить посадочные работы значительно быстрее, тем самым освободив немало времени для более интересных дел.


Такое навесное для мотоблока Нева, как окучник, поможет в уходе за корнеплодами, позволяя провести все работы максимально качественно. Он конструируется как однорядным, так и двухрядным. Подобное навесное оборудование также может быть самодельным.




Пропалыватель тоже облегчит жизнь огороднику. С помощью этого навесного устройства не будет нужды вручную удалять сорняки между рядами культурных растений. После пары сезонов работы мотоблоком с таким навесным оборудованием рост сорных растений значительно уменьшается.


Сочетается с мотоблоком Нева МБ 2 и такое навесное оборудование как картофелекопалка. С ее помощью удастся убрать урожай большинства корнеплодов, не повреждая их как при использовании лопаты. Если посмотреть видео о работе мотоблока Нева и его навесного оборудования, можно увидеть процесс уборки урожая корнеплодов.




Грунтозацепы также относятся к навесному оборудованию для мотоблока. Они улучшают проходимость агрегата и дают ему дополнительную мощность при работе на мягкой, вязкой почве. Это навесное оборудование на мотоблок Нева имеет более чем доступную цену, и от его приобретения лучше не отказываться.







Нужным навесным оборудованием для мотоблока Нева МБ будет и тележка для перевозки грузов. В этом случае, кроме помощи в огородных работах, машина станет и транспортным средством. При желании, воспользовавшись чертежом навесного оборудования для мотоблока, тележку можно сделать и своими руками.


Мотоблок Нева 2 совместим также и с другим навесным оборудованием – газонокосилкой. Применяя его, можно будет не только подготовить траву для сушки сена, но и привести в порядок газон.




Используя навесное оборудование на мотоблок Неву, ее превращают в очень универсальное устройство. Для уменьшения затрат можно найти чертежи навесного оборудования и сделать его самостоятельно. Если мастерить желания нет – можно приобрести б\у навесное оборудование.

Покупное или самодельное?

Навесное оборудование требуется абсолютно для всех мотоблоков. Так, такие тяжелые мотоблоки, как МТЗ, нуждаются в навесном оборудовании, к которому предъявляются повышенные требования. Каждое навесное устройство для них непременно должно быть профессиональным. Также желательно приобрести профессиональный навесной инвентарь и к мотоблоку Угра.


Для мотоблока Каскад навесное оборудование может быть и самодельным. Главное тут – правильно изготовить навесной инвентарь, не допустив даже малейших ошибок. Без опасения можно применять с этим агрегатом и б\у навесное оборудование, но, конечно же, внимательно осмотрев его перед покупкой на наличие дефектов.


Купить придется навесное оборудование также и для мотоблока Салют. Требуется его столько же, сколько и для других агрегатов. Используя чертежи навесного оборудования для мотоблока, можно укомплектовать данный агрегат самостоятельно. Важно лишь то, чтобы навесное оборудование для мотоблока Салют было качественным.


Цены навесного оборудования, так же как и мотоблоков, весьма различны, и каждый всегда сможет выбрать для себя идеальный в финансовом смысле вариант.

чертежи, фото и видео сборки самодельного агрегата

Мотоблок является одним из наиболее полезных оборудований на дачном или садовом участке. Само по себе подобное устройство не принесет никакой пользы, поэтому потребуется оборудование навесного типа. Если дачный или садовый участок небольшого размера, то приобретение навеса будет не слишком выгодным мероприятием. Если же участок довольно большой, то подобное оборудование окупится в максимально короткое время. Бывают и такие случаи, когда мотоблок Нева есть, а денег на дополнительное навесное оборудование нет. В такой ситуации есть выход, изготовить самодельное оборудование для мотоблока. Теперь возникает другой вопрос, как сделать навесное оборудование для мотоблока своими руками.

Навесное оборудование

Изготовление

Так как подобное оборудование не отличается сложной конструкцией, для его изготовления подойдут и подручные материалы. Единственное что придется приобрести в магазине – это сцепку для навесов. Самостоятельным образом можно изготовить такие компоненты оборудования как: грунтозацепы, окучники, элемент для копки картофеля, сеялку, картофелесажалку и другие.

Окучник

Для изготовления такого навесного оборудования потребуется найти два диска из металла, толщина которых составляет около 2мм. Расположить их необходимо таким образом, чтобы они раскрывались в наружную сторону.

Окучник

После того как был подобран дисковый угол, окучник закрепляется посредством болтов. Единственное что останется сделать – это прикрепить к приобретенной сцепке.

Картофелесажалка

Такое устройство в чем-то похоже на окучник. Также внизу расположены два диска. Отличие состоит в том, что в верхней части расположена чаща, в которую будут засыпаться картофельные клубни. Клубни будут падать из чащи в землю, а диски при любом действии будут их закапывать.

Для изготовления подобного устройства своими руками по чертежам потребуется собрать такие детали как раму, колесную ось и сами колеса, механизм для регулировки, штифты из стали, бункер для семян и звездочки для зацепки. Самый важный компонент картофелесажалки – это ее рама, как видно на фото. К ней будут фиксироваться все другие компоненты. Для того чтобы клубни не падали из бункера в неподходящий момент, колеса можно закрыть впереди с помощью пластинки из металла.

Потребуется уделить внимание и регулировочному механизму, так как его потребуется настроить правильным образом. Посадочный материал должен распределяться в почву как можно более точно. Чтобы из бункера не выпадала лишняя картошка, потребуется с нижней части обтянуть его резиной. Для картофелесажалки подойдут различные типы колес.

Грунтозацепы

  • Для изготовления такого устройства потребуется сварочный аппарат, парочка заготовок и болгарка. Можно использовать для их изготовления ненужные диски для автомобилей;
  • На полуось необходимо зафиксировать подшипник;
  • В середину диска приваривается пластина квадратной формы, а ее углы должны прикасаться к краям дисков;
  • К пластине с внутренней стороны диска также крепится полуось;
  • После того как колесо готово можно перейти к зацепам. Для этого потребуется приобрести стальной уголок, который вручную мы переделаем. С помощью болгарки он разрезается на части, по два отрезка скрепляются в угол посредством сварочного аппарата;
  • После того как зацепы готовы, они размещаются на ободе диска. Расстояние между ними должно составлять около 15-20см.

Есть еще один метод изготовления подобных устройств. Он подойдет для тех, у кого в хозяйстве имеется ненужный баллон для газа:

  • Из баллона обрезается обод примерно в 5-7см шириной. В окружность обод должен иметь около 30см;
  • Далее берем пластину из металла в 4см, и по уже знакомому методу делаем зацепы;
  • Ко всем зацепам потребуется приварить добавочною пластину для того чтобы создать зацепу дополнительный зуб. Чтобы улучшить вход в землю, можно к краю зацепа добавит около 60см.

Прицеп

Порой даже производители выпускают прицепы невысокого качества. В месте, где прицеп крепится к колесам, они могут погнуться при транспортировке.

Прицеп для мотоблока изготовленный своими руками нередко получается более надежным и качественным, к тому же он обойдется дешевле в несколько раз:

  • Первым делом потребуется изготовить кузов прицепа. Потребуются трубы из стали с сечением прямоугольной формы. Под прямым углом с помощью болгарки режем трубу. После этого потребуется обшить кузов. Можно сделать это как деревом, так и металлом. Сидение для водителя делается в передней части кузова;
  • После изготовления кузова, определяем, каким образом будет двигаться тележка. Для того чтобы сделать колесную ось, можно использовать задний мост старого автомобиля, без редуктора;
  • После того как прицеп будет изготовлен потребуется придумать как закрепить его к садовой технике, как показано на фото. Посредством поворотного узла можно сцепить прицеп и мотоблок. Трубу с прямым сечением сваривают с тележкой в нижнем ее ребре. Должен сформироваться правильный треугольник. Основанием его будет край кузова.

Плуг и фрезы

Такие элементы являются одними из самых главных навесных деталей. Плуг подходит для использования на целине, а фрезы подходят для более мягкой почвы. Плуг довольно дорогой сам по себе, и не каждому садоводу или дачнику он по карману. Плуг можно изготовить и своими руками по чертежам, как показано на видео. Потребуется найти пластину из металла с толщиной примерно в 5мм. Потребуется сделать и корпус данного устройства.

Металлическая пластина затачивается примерно так же, как затачивается коса. Далее из пластины изготавливаем овал. Для этих целей потребуется болгарка. Такой элемент как лемех должен получиться в форме трапеции. После этого необходимо закрепить трубу. Покупной лемех можно сменить посредством пилы циркулярного типа. Самодельные элементы фиксируются к корпусу плуга, и посредством сцепки закрепляются к садовой технике.

Подведем итоги

Мотоблок Нева – это необходимо оборудование на любом дачном или садовом участке. Однако к нему необходимо и различное навесное оборудование. Так как оно довольно дорогостоящее его можно изготовить самостоятельным образом. Для этого потребуются некоторые подручные материалы. Полностью без затрат не обойтись, и кое-что в любом случае придется прикупить.

самодельные приспособления, насадки и навески. Каких размеров должны быть ежи для мотоблока?

Для того чтобы увеличить возможности мотоблока, достаточно оснастить его различными навесными элементами. Ко всем моделям изготовители разработали многочисленные дополнения, использование которых облегчает труд на земле.

В продаже можно найти плуги и сеялки, окучники, закапыватели борозд, сани. Выбор, конечно, большой, но стоимость такого оборудования многим оказывается не по карману. Но вполне реально сделать его собственными силами из более дешёвых или бывших в употреблении материалов.

Как сделать плоскорез своими руками?

Практичным дополнением к мотоблоку является плоскорез. Это незаменимый помощник, который создает грядки, пропалывает и окучивает посадки, выравнивает, засыпает, рыхлит землю. Возможности такой насадки практически безграничны.

Если расположить лезвия плоскореза слева и вести в одной плоскости с почвой, то можно полоть или рыхлить землю. Немного приподняв прибор, повернутые влево лезвия скосят высокие сорняки. Если же лезвия будут смотреть вниз, то ими легко создавать грядки.

Сформировать бороздки для посадки и засыпать семена опять поможет плоскорез. Это функция закапывателя.

Можно использовать плоскорез Фокина как навеску для мотоблока. У него есть необходимые отверстия для навешивания на конструкцию. Если же требуется плоскорез другого размера, то тогда изготовить его можно своими руками. В этом помогут чертежи и небольшая металлическая заготовка.

Металл должен быть достаточной толщины и крепости, чтобы в дальнейшем он смог выполнять функции лезвия. Лист нагревается при помощи паяльной лампы и сгибается согласно схеме. Когда плоскорез получает необходимую форму, его охлаждают водой. Для того чтобы данная заготовка стала навесным оборудованием, надо сделать отверстия для креплений и заточить заготовку болгаркой.

Лист металла можно заменить отрезком трубы, к которому прикрепить куски металла наподобие лопастей. Их нужно заточить.

Размеры и особенности изготовления ежей

Мотоблок с насадкой для выращивания картофеля сэкономит время и силы при уходе за этой культурой. Ежи для прополки – это функциональная приставка, позволяющая качественно и быстро победить сорняки. В процессе прополки растения не просто срезаются, а вырываются с корнем. Земля вокруг растения хорошо перерыхляется и окучивается. Благодаря этому растение не только освобождается от сорняков, но и получает в достаточном объеме воду и кислород.

Ежи можно приобрести практически в любом сельскохозяйственном магазине, но по достаточно высокой цене.

Опираясь на схемы и чертежи, можно сделать их самостоятельно.

Составляющие для ежей:

  • 3 диска из металла или кольца;
  • небольшой отрезок трубы диаметром 30 мм;
  • стальные стержни для нарезки шипов.

Предпочтительно использование колец вместо дисков, которые облегчат всю конструкцию. Размеры колец для изготовления ежей мотоблока бывают разные. Наиболее распространены 240х170х100 мм или 300х200х100 мм. На трубу кольца крепятся через перемычки. Присоединение должно быть выполнено под углом 45 градусов с расстоянием между элементами не более 15-18 см.

Шипы, нарезаемые из стального стержня длиной 10-15 см, привариваются на кольца и саму ось. В зависимости от размера они крепятся на большое кольцо в количестве 15 штук, на малое – 5. Также несколько штук можно приварить и на ось.

Для облегчения работы с конструкцией мотоблок с ежами оснащают дополнительными колесами.

Делаем ковш снегоуборочной машины своими руками

Мотоблок пригодится в хозяйстве не только летом, но и в зимнее время. Его часто оборудуют как снегоуборочную машину. Достаточно сделать ковш для мотоблока, и тяжёлую работу будет делать железный помощник.

Ковш для расчистки снега обычно делают из 200-литровой железной бочки. Ещё понадобится полоски из металла, квадратная труба, резиновая и стальная пластины и крепеж – болты, гайки. Из инструментов – плоскогубцы или пассатижи, дрель и сверла по металлу, гаечные ключи, шлифовальная машина, сварочный аппарат.

Болгаркой у бочки вырезаются боковые части. Затем заготовка разрезается на три части. Две из них свариваются по контуру. Оставшуюся треть бочки нужно поделить на металлические полосы, которые будут ножами ковша. В них высверливаются три отверстия диаметром 6 мм для крепления по краю ковша. Вместо бочки можно использовать металлический лист, который надо будет изогнуть путем нагрева.

К нижней части ковша приваривают полоску металла, чтобы сделать его более тяжёлым. Металлическую полоску полностью закрывают резиной для предотвращения износа. Затем ковш прикрепляется к мотоблоку. Для защиты от коррозии самодельный ковш грунтуется и красится.

Превратить мотоблок на колесах в снегоход можно, используя прицеп и зимние колеса. При помощи швеллера прицеп неподвижно закрепляют к раме. Вместо дорогих колес применяют бывшие в употреблении камеры от грузовиков. На каждом колесе спущенная камера закрепляется цепями и снова накачивается. Оборудовать снегоходную машину достаточно просто и самодельными санями.

Как сконструировать траншеекопатель?

Самодельный траншеекопатель представляет собой навесную насадку к мотоблоку, позволяющую быстро и без усилий вырыть траншеи, ямы. Это своего рода компактный экскаватор, обладающий маневренностью и экономичностью. Передвигается на колесном или гусеничном ходу.

Насадка-копатель позволяет рыть траншеи и ямы даже в мёрзлой земле. Стены траншей получаются ровными, без осыпания. Разработанная земля лёгкая и рассыпчатая, ее можно использовать для обратной засыпки.

Две фрезы закрепляются на передней подвеске, на задней – лопата для извлечения грунта из траншеи. На режущие диски и цепную передачу надо обязательно закрепить защитные кожухи по технике безопасности. По такому же принципу делается насадка бур из металлического стержня и пластин.

Изготовление других навесных конструкций

Мотоблок можно оснастить самыми разными полезными приспособлениями – плугом, граблями, всевозможными лопатами, косилками, лыжами, щетками. Желание, понятные схемы и описание работ помогут повторить магазинные аналоги навесных элементов и даже улучшить их, т. к. они будут соответствовать индивидуальным требованиям и условиям.

Так, для обработки земли необходим плуг, способный одолеть целину, поросшую травой, влажный или лежалый грунт. Для его изготовления потребуется стальная пластина толщиной около 5 мм. При помощи вальцов пластину сгибают в цилиндр. Края затачивают болгаркой.

Полученный самодельный плуг навешивают на стойку мотоблока через сцепку.

По такому же принципу легко сделать насадку, формирующую борозды. Хорошо, если есть стойки от культиватора. Их можно присоединить к уголку или изготовить две стойки из подручных материалов. Для этого из металлического листа толщиной 1,5-2 мм вырезаются пластины. Размер пластин должен соответствовать глубине и ширине борозды. Крепятся они при помощи болтов к стойкам конструкции. Использовать такую насадку можно для закапывания. Стоит лишь придать пластинам требуемую форму. Они должны быть в виде диска или круга, расположенными под определенным углом. Сверху такие пластины располагаются ближе, чем внизу. За счёт этого диски, вращаясь, раскрывают полости наружу.

Навеска к мотоблоку для сбора клюквы содержит самоходную платформу на гусеничном ходу. На поворотной раме платформы закрепляется заборник. Изготавливается он в виде короба с загнутыми параллельными зубьями. Двигаясь, устройство при помощи тяги из вентилятора захватывает ягоды в короб. Вентилятор работает от двигателя. В коробе устанавливаются винтообразные спирали.

Сорванная клюква тяжелее мусора, поэтому падает на дно ёмкости. Листочки, мелкие соринки, которые попадают вместе с клюквой, вместе с потоком воздуха от вентилятора удаляются через отверстие.

Щетка для мотоблока используется для уборки территории не только от листьев, но и от неглубокого снега. Простота, эффективность и универсальность использования – очевидные достоинства этого навесного элемента. К мотоблоку вертикально крепят вал для щетки. На него поочередно надеваются кольцо и диски со щетками. Диаметр колец – 350 мм. Ширину захвата такой щетки обычно делают не больше одного метра. Так мотоблок сохраняет маневренность и охватывает довольно большую площадь поверхности для очистки.

Длина щетины – 40-50 см, иначе она скоро начнет подминаться и заламываться. Восстановить свойства щетины не получится, только навесить новые диски. Скорость движения мотоблока с навесной щеткой колеблется в диапазоне 2-5 км/час в зависимости от мощности двигателя агрегата.

О том, как сделать плуг к мотоблоку своими руками, смотрите в следующем видео.

инструментов своими руками для чертежей мотоблока. Навесное оборудование для мотоблока: о типах и устройствах

Навесное оборудование для мотоблоков наиболее широко применяется в личных подсобных хозяйствах. Крупную ферму можно оснастить необходимым набором специализированной техники.

Маленькие фермерские хозяйства, фермеры привыкли экономить во всем. Мотоблок используется по-разному; механизирует все виды работ. Бензиновый, дизельный двигатель достаточной мощности позволяет решать широкий круг задач.

Назначение мотоблоков - это, прежде всего, обработка почвы. Устройства позволяют пахать, гуммировать, сажать посевы, собирать богатый урожай. Агрегаты будут регулярно выполнять работы на небольшой площади до 4 га. Вложения значительно расширяют круг выполняемых задач. Устройства способны:

  • убирать снег;
  • вырыть канаву;
  • косить газон;
  • косить траву.

Список неполный, возможное количество работ намного больше перечисленных.В разных механизмах можно использовать мотоблок, который выполняет роль привода. Широкий спектр задач, решаемых дополнительным оборудованием, делает агрегат бесценным, позволяет выполнять многие сельскохозяйственные, строительные и хозяйственные работы.


Функции, возможности мотоблока ставят его между минитрактором и мотокультиватором. Устройство более универсальное, чем мотокультиватор. Машина выполняет работу за счет тяги. Культиватор решает только узкоспециализированные возделываемые задачи.Устройство разрыхляет поверхность почвы.

Мотоблок одноосный, в нем нет сиденья, оператор держит устройство руками, идя сзади. Возможна комплектация прицепом. Для этого варианта требуется место. Сверхтяжелые модели оснащены третьим колесом и сиденьем. Эти варианты имеют существенное сходство с минитрактором.

Важно! Мотоблок мало чем отличается от трактора конструктивно, у него те же детали.

Часто идентифицируют понятия мотоблок и культиватор, особой разницы между ними не видят. Между тем, эти два устройства имеют принципиальные различия в функциональности устройств.


Обработка почвы осуществляется обоими типами технологий. Устройства подготавливают почву, улучшают структуру почвы, перемешивают почву и удобрения. Основным элементом обоих агрегатов являются фрезы, погруженные в землю, позволяющие производить вспашку с минимумом усилий.На небольшой площади в несколько соток стоит использовать легкую модель. Такие устройства бывают электрические, бензиновые, дизельные.

Помимо обработки почвы мотоблок с легкостью выполняет и другие работы. Использование соответствующей навески на мотоблок позволит косить траву, собирать картофель и другие корнеплоды. Даже сбор урожая - это просто. Мотоблок обладает богатым функционалом, он намного превосходит культиватор. Рынок продуктов предлагает заманчивые варианты.Вы можете приобрести модель, оснащенную фарами, которые могут работать в ночное время. Интересный вариант оснащен ножами, позволяющими рыть канавы. Дополнительное навесное оборудование удорожает оборудование.

Функциональность мотоблока очень велика. Устройство поможет вам выполнять многие виды работ. В устройстве используется широкий набор насадок. Может быть очень полезно пристроить мощный насос, пригодится тележка. Некоторые модели комплектуются рубанком, круглым. Малая мощность агрегата не влияет на производительность, скорость работы.


В частном хозяйстве фермер покупает ту или иную единицу, в зависимости от вида выполняемой работы. Вспашка целинных земель, обработка междурядий требуют разных приемов. Более мощные модели стоят намного дороже. Деньги нужно тратить с умом, производительность устройства должна соответствовать роду работ. Участки классифицируются следующим образом:

  1. Супермалой считается площадь менее 10 соток, которая включает в себя разные зоны - сад, клумбы, клумбы, газон.
  2. Небольшим считается участок до 40 соток. Он разделен на несколько зон.
  3. Средний участок 50-90 соток используется под пару культур.
  4. Большой участок более 100 соток требует слишком большого количества видов работ. Культиватор не может все.

Владельцам больших площадей имеет смысл использовать тяжелые модели, оснащенные навесным оборудованием.

Важно! Тяжелая модель не травит.

Дополнением будет сверхлегкая модель, которая позволяет прополку.Владельцу небольшого участка стоит задуматься, как купить агрегат среднего размера, позволяющий оптимально обрабатывать почву.

Тактико-технические характеристики

Различные модели имеют собственное оборудование, отличаются параметрами, характеристиками. Скорость машины устанавливается числом передач. Нормальная рабочая скорость 4 км / ч. Трехскоростные изделия имеют скорость 15 км / ч. Доступны варианты с шестью скоростями, которые могут удвоить скорость.

Аппарат комплектуется качественным надежным двигателем.Современные модели оснащены четырехтактным двигателем. Обычно используется воздушное охлаждение. Двигатель запускается ручным стартером. Более мощные модели имеют аккумулятор, электростартер.

Передача аппарата имеет большое значение. Редукторы очень разнообразны; применяются цепные, ременные зубчатые передачи. Лучше выбирать разборную коробку передач, ведь выход из строя коробки передач, не требующей обслуживания, потребует замены всего агрегата.


Устройство дает возможность маневрировать.Маневренное устройство предполагает наличие механизма отключения одного колеса. Есть варианты оснащения дифференциалом. К валу отбора мощности подсоединяются навесное оборудование, рабочие органы, прицепные механизмы. Зависимые устройства соединены муфтой. Независимые приводятся в движение напрямую от двигателя.

Модификации часто позволяют регулировать расстояние между колесами. Добиться лучшего сцепления колес с дорогой позволяет большая масса устройства, чего легко добиться, установив специальный балласт.

Мотоблоки предлагаются в комплекте с некоторыми вариантами крепления. Фрезы обычно предоставляются сразу. Ставится вместо колес, ряд моделей предусматривает совместное использование. Культиватор позволяет вспахивать почву. Слишком мягкая почва приведет к закапыванию фрезы, поэтому предпочтительны секционные модели, обеспечивающие хорошую проходимость.

Использование проушин

Использование плуга или экскаватора требует использования проушин. Без грунтозацепов поставляются только тяжелые модели. Потребность в таком виде техники вынуждает мастеров изготавливать проушины для мотоблока своими руками.Изделие похоже на металлические колеса. Устройство обеспечит выполнение основных земляных работ.


Адаптер делает использование механизма комфортным. Тележка имеет сиденье, блок сцепления, колесную пару. Устройство служит точкой крепления навесного оборудования.

Вспашка целинных земель осуществляется плугом. Аппарат очень производительный, обрабатывает почву глубже, усилия минимальны. Помимо обычных версий есть оборотные плуги, часто используются поворотные версии.Реверсивная модель использует попеременно правый-левый плуги, перемещается вперед и назад. Роторная версия плуга позволяет одновременно выполнять вспашку и культивацию.

Самостоятельное изготовление навесного оборудования

Мотоблок практичный, функциональный, оборудован множеством навесного оборудования. Механизм умеет окучивать картофель, убирать снег, заготавливать дрова. Но даже продвинутые усовершенствованные модификации устройства комплектуются ограниченным количеством навесного оборудования. При этом выполнить навесное оборудование для мотоблока своими руками относительно несложно, чтобы использовать технику наиболее продуктивно.

Сажать картофель будет намного проще с картофелесажалкой, которую легко сделать самому. Хорошо зарекомендовали себя маломощные модели. Сеялка сама проложит борозду, забросит клубни картофеля, засыпает картофель землей.


Важно! Устройство также можно использовать для посадки других овощей.

Для изготовления прибора необходимо:

  • звездочек;
  • цепи;
  • каналов.

Картофельная сеялка используется на возделываемых почвах. Картофель высаживается равномерно, что обеспечивает отличный урожай. Сделать устройство для мотоблока своими руками без соответствующих схем невозможно. Для оформления изделия необходимы рисунки на бумаге. Каркас - это основа, сваренная из швеллеров. Бункер необходимого объема выполнить несложно.

Правила выбора оборудования

Многие владельцы оборудования стремятся приобрести дополнительное навесное оборудование.Только продукты от одного производителя гарантируют полную совместимость устройства. Товары другой компании могут иметь функции крепления. Эффективность навесного оборудования требует такого же крутящего момента и других параметров. Товары должны точно совпадать.

Если у вас есть земельный участок, то мы знакомы с тем, как сложно проводить работы по рытью, рыхлению и окучиванию. На это уходит много времени и сил. Чтобы облегчить решение подобных задач, можно приобрести вспомогательную спецтехнику, это может быть мотоблок.На этом оборудовании можно выполнять широкий спектр работ. Это может быть обработка земли, уборка участка, а также перевозка урожая и любых других грузов.

Решение проблемы

Невозможно убрать снег, сорняк и скопиться без насадок, он доступен в продаже в широком ассортименте, среди прочих вариантов следует выделить переходник, представляющий собой тележку с сиденьем. Это дополнение превращает обычный мотоблок в настоящий трактор, но в магазинах он стоит довольно дорого.Поэтому вы можете сделать переходник самостоятельно, как и некоторые другие виды насадок.

Инструкция по сборке простого адаптера для мотоблока

Навесное оборудование для него вполне может изготовить практически любой домашний мастер. Если вы хотите сделать переходник, то это может быть стальной каркас из трубы. Для этого нужно взять ту, которая имеет прямоугольное сечение, при этом длина должна быть 1,7 м.

К одному из концов необходимо перпендикулярно приварить трубу, длина которой равна 0.5 мес. Эта деталь станет основой для крепления колесных опор. Высота подкосов от оси до верхней точки составит 0,3 м. На следующем этапе подкосы необходимо закрепить на центральной трубе и ступице колеса. Длина изделий будет зависеть от уклона и угла наклона.

Квадратная рамка может быть любого размера. В данном примере будут учтены следующие размеры: 0,4 х 0,4 м. Если вы решили изготовить такие навесные устройства для мотоблока своими руками, то к заднему торцу рамы необходимо усилить швеллер, длина которого будет равна 0.4 мес. Собрать боковые трубы в единую конструкцию можно с помощью болтов. Чтобы можно было регулировать, к раме следует приварить рычаг, у которого должно быть три колена, их длина будет 20, 30 и 50 см соответственно. Для увеличения прилагаемых сил к руке нужно добавить 75-сантиметровую руку. Узел навески можно приобрести или изготовить самостоятельно. Продолжительность работы насадки будет зависеть от качества сцепки. Сиденье необходимо закрепить на металлической опоре, которая приваривается к центральной трубе.По этому можно предположить, что вам удалось изготовить навесное оборудование для мотоблока своими руками. Его преимущества - невысокая стоимость и простая конструкция.

Если вы решили сделать это самостоятельно, следует внимательно ознакомиться с инструкцией по изготовлению муфты в сборе. Самой простой конструкцией будет 15-сантиметровый штифт, который устанавливается в отверстие на фаркопе мотоблока. Недостатком такого варианта является довольно быстрый износ, так как под воздействием вращающегося прицепа выламываются отверстия для навески.Сцепное устройство можно удлинить, чтобы снизить износ.

Чертежи навесного оборудования на мотоблок можно составить самостоятельно. Из них вы узнаете, что адаптер крепится к оборудованию с помощью одной сцепки, состоящей из двух частей. Первый необходим для подключения оборудования, а второй - регулируемый переходник между оборудованием и подъемником.

Для увеличения количества используемых орудий адаптер можно дополнить универсальным двойным сцепным устройством.Подходит и такая техника для мотоблока Салют. Однако, чтобы прочитать инструкцию, важно спросить, как установлено сиденье. Сиденье должно быть прикреплено к каркасу позвоночника на расстоянии 80 см от переднего края. Вам нужно использовать болты. После того, как вся система будет собрана, ее необходимо проверить на работоспособность.

Изготовление плуга

Перед изготовлением этой насадки необходимо подготовить чертежи. В них вы сможете обозначить основные узлы - лемех и лопасть.Для рабочих элементов следует использовать сталь 3 мм, но сначала специалисты советуют поработать со съемным лемехом. Наиболее подходящим материалом для него выступит диск, взятый у циркулярной пилы. При отсутствии можно использовать обычную сталь, не прошедшую термическую обработку.

Режущая часть будет рабочим элементом косы, отбивающейся о наковальню. Навесной плуг также должен включать в себя отвал; Вы можете начать делать это после того, как закончите с лемехом. В качестве материала для этого можно использовать трубу 50 мм, толщина которой составит 5 мм.Заготовку клинка можно сделать с помощью шаблона, для начала вырезаем, на следующем этапе заготовку можно подвести на наковальню, а затем на болгарку.

Плуг в сборе

Навесное самодельное оборудование следующий этап можно собрать. Для начала следует воспользоваться вариантом сборки макета, который выполнен из плотного картона. Детали склеиваются, при этом нужно придерживаться необходимых углов. После обработки отвала, лемеха и вспомогательных деталей из стального листа толщиной 2 мм можно подготовить квадратную форму со стороной 500 мм.От краев делается отступ 40 мм, затем накладывается лемех и производится точечная сварка с двух сторон.

Ограждение стойки также должно быть состыковано с лемехом, шарнир должен находиться в вертикальном положении. Защитный кожух должен быть расположен немного выше, чем лезвия лемеха. Смещение необходимо для срезания почвы. Важно плотно состыковать лемех с лезвием, зазоров быть не должно. В результате конструкция должна получиться практически литой. Между верхней кромкой вала и ножом лемеха необходимо установить угол в пределах от 6 до 8 ° C.

Изготовление косилки

Тоже можно сделать своими руками. Используется для ухода за газоном, скашивания травы на сено. Для работы следует подготовить цепи от редуктора бензопилы, а так же пара дисков, позаимствованных у Ножей, может быть из закаленного металла, на каждый диск нужно по 4 ножа. Просверлите отверстия на дисках диаметром 6 мм. Ножи следует укрепить на диске с помощью хвостовиков. Зазор между ножом и хвостовиком должен быть на 2 мм больше толщины ножа.

При изготовлении косилки для мотоблока своими руками оси для крепления ножей могут быть изготовлены из углеродистой прочной стали, диаметр которой составляет 8 мм и более. Ось необходимо затянуть до упора с диском, чтобы не мешать движению ножей.

Заключение

Диски закрепить на сварной раме и привязать к приводу - дополнительными ручками на мотоблок. Шестерни можно позаимствовать от автомобиля ВАЗ. Диски должны вращаться навстречу друг другу, это позволит скошенной траве уложиться в ряды.На привод можно установить защитную крышку.

Самоделки для мотоблока (52 видео)

Супер видео подборка лучших роликов

Приятного просмотра!

1. Сеялка картофельная для мотоблока своими руками

Картофельная сеялка от Ильдара Сунагатуллина

Как сделать сеялку для мотоблока (начало)

Как сделать сеялку для мотоблока 2

Как сделать сеялку для мотоблока 3

Как сделать сеялку для мотоблока 4

Как сделать сеялку для мотоблока 5 (габариты)

КАРТОФЕЛЬНАЯ КАССА домашняя (тесты)

Самодельная сеялка для картофеля.Пашу и сажаю картошку.

2. Самодельные культиваторы к мотоблоку .

Самодельные культиваторы-ежики для мотоблока

Самодельный культиватор для минитрактора от мотоблока

Самодельный культиватор междурядный для мотоблока

Рыхлитель пропалывающий

3. Плоскорезы самодельные для мотоблока .

Картофелеуборочная машина для мотоблока своими руками.Плоскорез для мотоблока

Плоскорезка для мотоблока. Захват 1 метр

Агрегат культиватор-прополочный 2-рядный к мотоблоку

4. Самодельный окучник для мотоблока

Окучник дисковый для мотоблока своими руками

Окучник дисковый для мотоблока своими руками. Размеры

Окучники для посадки картофеля. Супер вариант!

Дисковые окучники с культиваторными лапами для окучивания картофеля

Фотообзор создания дискового окучника для мотоблока

5.Самодельные косилки для мотоблока

Самодельная роторная косилка для мотоблока в паре с адаптером
Ножи расположены на 1 см выше одного по отношению к другому. Роторы изготовлены из металла толщиной 3 мм. В воздухозаборнике установлен дополнительный бумажный воздушный фильтр, наполовину легковой.

КОСИЛКА НА МОТОБЛОКЕ СВОИМИ РУКАМИ (мотоблок Нева МБ 3)
В этом видео я покажу, как работает роторная косилка для мотоблока из металлолома.Ширина самодельной косилки 45 см, высота стрижки 3,5 см. Роторная косилка создана для мотоблока Нева МБ 3, хорошо скашивает траву любой высоты, как низкую, так и высокую.

6. Самодельные проушины для мотоблока

Как сделать проушины для мотоблока. Производственный процесс.

Мини-видео об изготовлении самодельных проушин для мотоблока своими руками.

7. Картофелекопалка самодельная для мотоблока .

Картофелекопалка предназначена для выкапывания корнеплодов на дачном участке или приусадебном участке.Комбинируя свой мотоблок с вибрационной картофелекопалкой, вы значительно упростите процесс выкапывания картофеля, который раньше превращался в час вашего времени. В данной модели картофелекопалки производитель учел все недостатки выпущенных ранее экземпляров. В соответствии с запросами покупателей, ранее приобретавших данную модель, в конструкцию экскаватора были внесены изменения. На сегодняшний день полтавская картофелекопалка - самая популярная модель в своем классе, о чем свидетельствуют поисковые запросы в Яндексе и Google.Цена от производителя, доставка в любой регион Украины станет приятным завершением покупки экскаватора.

Характеристики картофелекопалки для мотоблока:

Ширина захвата: до 390 мм
- глубина обработки: до 180 мм
- привод: ремень
- почвоотделитель: регулируется частотой вращения двигателя
- размеры, ДхШхВ: 900х670х570 мм
- масса: 34 кг

Самая простая самодельная картофелекопалка для веерного мотоблока. В этом видео я показываю изготовленную мною картофелекопалку, с помощью которой я копаю картошку на своем участке уже более 3-х лет.

Картофелекопалка изготовлена ​​из подручных материалов для мотоблока "Нева", без использования грохота. Легкий, простой, надежный и экономичный.

8. Самодельный дровокол для мотоблока

Скалыватель для мотоблока

Дровокол + дровокол для мотоблока

Как сделать дровокол

Дровокол стоечный

9. Самодельный снегоуборщик для мотоблока .

Самодельный шнековый снегоуборщик для мотоблока

10.Самодельная сеялка для мотоблока

Сеялка кукурузная к мотоблоку

11. Самодельный прицеп к мотоблоку

Прицеп может быть прикреплен к автомобилю, минитрактору и мотоблоку

Прицеп к мотоблоку своими руками

Размеры прицепа к мотоблоку и минитрактору своими руками

Приобретая мотоблок, у пользователя возникает желание использовать его во всех домашних делах на даче, огороде и т. Д.Одни стремятся сразу приобрести максимально возможный комплект навесного оборудования для мотоблока, другие покупают лишь минимальный ряд, постепенно закупая остальное. Третью категорию владельцев принимают за самостоятельное изготовление устройств и дополнительных устройств своими руками. Иногда они во многих отношениях превосходят то, что может предложить отрасль.

Купить фаркоп и прицеп к мотоблоку в интернет-магазинах

Чем оснащены мотоблоки

Сам мотоблок - это всего лишь силовой агрегат с колесами.Чтобы он выполнял полезную работу, его необходимо превратить в сельскохозяйственную машину, дополнить навесным оборудованием. Только тогда они начинают проявлять положительные стороны этого богатого энергией устройства.

Небольшой перечень основных приспособлений и навесного оборудования:

  1. Проушины позволят мотоблоку передвигаться по пашне.
  2. Плуг и фреза. Долгое время плугами производилась глубокая обработка земли с оборотом пласта. Почвенный культиватор - это устройство, способное рыхлить плодородный слой.
  3. Сажалка для картофеля облегчит труд сельчанина и дачника при посадке картофеля.
  4. Рубанок - один из древних инструментов, переживающий возрождение с появлением идей органического (экологического) земледелия.
  5. Окучники. Увеличение урожайности корнеплодов, а также повышение продуктивности корневой системы растений достигается за счет использования окучников.
  6. Прицеп превращает мотоблок в транспортное средство, которое может перевозить грузы на площадке и по дорогам общего пользования.
  7. Снегоуборщик продлевает срок использования мотоблока, зимой активно используется для уборки снега.

Это далеко не полный перечень навесного оборудования для мотоблока.

Необязательно приобретать сразу весь комплект навесного оборудования для мотоблока. Дополнительные инструменты приобретаются или производятся по мере необходимости.

Проушины своими руками

Крутящий момент двигателя передается через трансмиссию на колеса.Чтобы передвигаться по пашне, нужно приложить достаточные усилия. Увеличить тягу можно за счет увеличения коэффициента сцепления колес. Поэтому проушина увеличивает этот коэффициент в несколько раз, позволяя не увеличивать массу силового агрегата.

Для изготовления этой приставки необходимо приобрести:

  • листовой стали толщиной 2-3 мм, достаточно стали обыкновенного качества Ст3;
  • уголок равнобедренный 35-50 мм;
  • труба с внутренним диаметром более 25 мм.

Этого набора заготовок достаточно для начала работы. Осталось выбрать дизайн или разработать свой.

Проушина может быть ведущей и верхней. На место опорных колес мотоблока устанавливаются ведущие проушины. Накладные части надеваются на базовое колесо. Лидеры делают это чаще.

Плуг и фреза своими руками

Плуг при всей своей внешней простоте довольно сложен в изготовлении. Обычно изготовление начинается с фаркопа - специальной насадки.На сцепке закреплен корпус - это основной рабочий орган. подрезает слой почвы. Далее формируется формация, а затем происходит ее оборот.

Конструкция корпуса плуга состоит из нескольких элементов:

  • лемех - врезается в почву;
  • отвал - служит для создания заданного движения формирования и оборота;
  • Доска поля - стабилизирует направление движения всего сельскохозяйственного агрегата.

Для мотоблока интересна конструкция поворотного плуга, одним движением фиксатора плуг легко переключается справа налево и наоборот.Это очень удобно для обработки земли на небольших участках.

Если плуг условно можно признать пассивной рабочей навеской, то почвообрабатывающий агрегат активен. При обработке почвы колеса снимают, движение агрегата происходит за счет вращения фрез. Лопасти ротора вращаются и разрыхляют землю.

  • окучник листера (удобрений) конструктивно аналогичен корпусу плуга с двумя отвалами; он перемещается между рядами, перемещая почву от бороздки к гребню.Они используются при относительно небольшом междурядье;
  • окучник дисковый в виде двух дисков, охватывающих гребень. Когда они двигаются, гребень создается сразу с обеих сторон;
  • роторный (гребной), с активными пластинами, проталкивающими почву в гребень.

Окучники Lister часто оснащены регулируемыми отвалами. Это позволяет изменять ширину рабочего органа. Пропеллерные петли многие используют для окучивания картофеля, но при срезании корневищ многолетних сорняков они способствуют засорению поля.

Наиболее распространенные дисковые окучники, ими легко манипулировать в процессе работы. Их тоже несложно сделать своими руками.

Прицеп для мотоблока своими руками

Прицеп расширяет возможности мотоблока. С ним он превращается в транспортное средство, способное доставлять различные грузы. Параметры этой самодельной приставки для мотоблока зависят от располагаемой мощности. Чем он выше, тем сложнее может стать тележка.

Для силовых мотоблоков с двигателями более 10 л.с. возможны двухосные прицепы, способные перевозить до 1000 кг груза. Обычно строят небольшие, грузоподъемность которых составляет 300-500 кг.

Есть важное требование. Надежность и управляемость сцепки должны соответствовать характеристикам, требуемым для автомобилей, эксплуатируемых на дорогах общего пользования. Поэтому чаще всего используются оси или мосты от другой колесной техники. Многие ориентируются на использование готовых осей от машин и скутеров.

Колеса самоката рассчитаны на нагрузку более 150 кг каждое. Поэтому они взяты за основу при проектировании. Некоторые домашние мастера оснащают прицеп запасным колесом, чтобы быстро сменить его на дороге.

Главное - создать прочный каркас, так как он будет воспринимать нагрузку от транспортируемых материалов. При этом безопасность всех участников дорожного движения зависит от прочной рамы при эксплуатации мотоблока с прицепом на дорогах, где есть другие транспортные средства.

Снегоуборщик своими руками

Покупая мотоблок, большинство пользователей рассчитывают, что он будет эксплуатироваться только весной и летом. Фактически, используя зимой энергоэффективный агрегат в качестве снегоуборщика, можно значительно повысить эффективность его использования в частном хозяйстве. Бывают случаи, когда снег приходится убирать с дорожек и площадок почти каждый день.

Для удаления снежного покрова используются несколько типов:

  • шнек с роторным эжектором;
  • бульдозерного типа с отвалом;
  • самосвальная лопата - снегоуборочная машина упрощенного типа;
  • вентилятор роторный.

Большинству пользователей достаточно лопаты, этот снегоуборщик намного проще в изготовлении.

Пользователь в зависимости от условий определяется, какой тип снегоуборщика ему нужен. Многие берутся за изготовление сложного шнека, считая, что именно это приспособление поможет зимой. На самом деле, большинство убеждено, что снег проще просто сдвинуть, освободив проезжую часть и территорию.

Предисловие

Существует огромное количество моделей и марок навесного оборудования для тяги мотоблока, и нужно хорошо разбираться в назначении устройств, чтобы правильно выбрать для работы на участке.

Современный мотоблок очень похож на старый плуг, только оснащен мощным двигателем и поэтому не требует тягловой силы в виде лошади или быка. Однако существует более чем существенная разница в том, как именно можно использовать моторизованный помощник. О возделывании земли мы поговорим позже, сначала рассмотрим индивидуальные насадки. Предположим, что участок уже выкопан и подготовлен к посадке, теперь нужно по ситуации выбрать, какое навесное оборудование для мотоблока вам понадобится.Если вы сажаете зерно, вам понадобится сеялка, но если вы планируете выращивать картофель, к мотоблоку крепится специальная сеялка с бункером для корнеплодов, плугом и окучником.

Когда земля нуждается в поливе, не лишним будет использование навесного оборудования, например, мотоблочного насоса, производительностью 15 кубометров в час и высотой подачи воды 30 метров с глубиной всасывания до 5 метров. . Но потребность в водоснабжении бывает нечасто, особенно если выпадают сильные дожди, после которых растет все, например, трава.И здесь вам понадобится косилка, сегментная или роторная фреза, которую можно установить как спереди, так и сзади мотоблока.

Плуг ранее не зря упоминался, именно эта насадка считается основной для подготовки почвы к предстоящему посеву вспашкой. Но использование этого приспособления должно быть связано с большой площадью отвода; для небольших площадей достаточно использовать культивацию фрезами, которые устанавливаются вместо колес или навешиваются как отдельное оборудование для мотоблоков.Они также выполняют рыхление. Для большей эффективности мотоблок может передвигаться на проушинах, которые обеспечивают лучший контакт с почвой, чем обычные гусеницы .

Отдельно установленные фрезы удобны тем, что колеса обеспечивают плавное движение мотоблока, а вращающиеся в обратном направлении ножи легко вонзаются в землю, не вынимаясь из нее на жестких участках.

Важным приспособлением является борона, основное предназначение которой - рыхление почвы путем измельчения крупных комьев, а также удаление засохших растений и выдергивание корней сорняков.Насадки этого типа бывают поворотными, дисковыми и зубчатыми. Очень часто для формирования ровных рядов гряд нужны окучники, представляющие собой плуги V-образной формы, попарно сгребающие почву в высокую борозду. Также существуют дисковые модели, парные вращающиеся элементы которых установлены под углом 45 градусов к вектору движения.

Время года на участке необходимо содержать в порядке, а это значит, что необходимо своевременно убирать с земли опавшие листья и скошенную траву, подметать дорожки, а в зимнее время года расчищать их от снега.После того, как упомянутая выше косилка выполнила свою задачу, лучше всего использовать навесные грабли, которые обычно оснащены противовесами и ручкой для управления подъемом.

Подметать листья с газона и дорожек удобнее специальной вращающейся щеткой, высоту ее вращения над землей можно регулировать. С помощью такой же приставки к мотоблокам легко справиться со свежевыпавшим снегом. Если за ночь достаточно твердые снежные массы, их будет обрабатывать роторно-шнековый очиститель с навесной «пушкой», стреляющей зубчато раздробленным снегом на расстоянии до 20 метров.Если сугробы слишком большие, применяется специальный нож, или, другими словами, бульдозерный нож, который действует как.

Пришло время рассмотреть устройство, обеспечивающее максимальное удобство в работе, а именно - прицепной адаптер, с которым совместимы любые мотоблоки и аксессуары. По сути, это довольно длинная стрела с прикрепленной колесной парой, которая называется ездовым модулем. Над осью, соединяющей колеса, жестко закреплено сиденье оператора, за которым находится навеска для навесного оборудования.В передней части стрелы есть подножки и рычаг управления сцепкой.

Есть еще такой же прицеп узкого назначения, он оборудован кузовом, под которым проходит ось колесной пары, а сиденье установлено с передней стороны. Штанга сцепки имеет упоры для ног, тормозной рычаг и часто орган управления кузовом, который можно вручную наклонять или опускать. Вес перевозимого груза редко превышает 500 килограмм. При этом мотоблок с таким прицепом не развивает скорость более 10 километров в час.

Минитрактор от мотоблока. Делаем самодельный минитрактор из мотоблока, фото, видео, чертежи Переделываем тяжелый мотоблок в минитрактор

Многие владельцы мотоблоков часто задумываются о модернизации своей сельхозтехники. На самом деле улучшить имеющийся агрегат, и сделать из него полноценный минитрактор не составит труда. Однако от вас потребуется изучить рекомендации и соблюдать порядок действий - это даст вам возможность получить эффективный самодельный минитрактор, который сможет решать абсолютно все поставленные перед ним задачи.

Перед тем, как приступить к изготовлению минитрактора на базе мотоблока, вам нужно будет подготовить необходимые для работы материалы. В комплект переоборудования входят:

Подходящие чертежи помогут правильно собрать трактор из мотоблока. В них вы найдете информацию о порядке соединения деталей и о том, какой способ крепления подходит для их надежной установки.


Переоборудование мотоблока в минитрактор производится в следующем порядке:


Самодельный трактор останется оснащенным надежной тормозной системой и качественным гидрораспределителем, необходимым для правильная работа агрегата с навесным оборудованием.


Переделка мотоблока в небольшой трактор может немного отличаться. Все зависит от конструктивных особенностей мотоблока и его возможностей. Рассмотрим принцип изготовления минитрактора из мотоблоков Невы.

Как и в первом случае, перед изготовлением минитрактора необходимо изучить схемы. В них подробно расписаны размеры элементов и порядок их установки при сборке.


В итоге самодельный агрегат останется укомплектованным сиденьем водителя, осветительными приборами и габаритными огнями.Готовый трактор за счет небольших размеров будет обладать высокой маневренностью, что позволит эффективно использовать его в труднодоступных местах.


Чтобы переделать мотоблок этой марки, также следует учитывать их конструкцию и возможности. Агрегаты МТЗ обладают достаточно высокой мощностью, что позволяет сделать из них полноценный гусеничный минитрактор. Он будет отличаться высокой проходимостью и отличным сцеплением с почвой, благодаря чему качество вспашки почвы такой машиной будет в несколько раз выше, чем у колесных минитракторов.

Перед началом работы обязательно изучите чертежи, в которых найдете всю информацию, необходимую для переделки.


Данный способ изготовления подходит для переоборудования мотоблоков МТЗ 05, МТЗ 09 и МТЗ 12 в малые тракторы. Каждый из них имеет достаточный запас хода для одновременной работы с прицепом и навесным оборудованием.

Мотоблоки этой марки имеют надежный и достаточно мощный мотор, наличие которого позволяет переделать агрегат в полноприводный минитрактор.Перед началом работ обязательно изучите подробные чертежи, а также купите стальные листы, трубы и уголки.


Самодельный мини-трактор, сделанный на базе мотоблока «Зубр», сможет справиться с рядом сложнейших хозяйственных задач: вспашка почвы, скашивание травы, сбор и транспортировка урожая.

Перед тем, как приступить к переделке мотоблоков этой марки, следует запастись материалом и необходимым инструментом. Для работы вам понадобятся:

После подготовки всего необходимого советуем изучить схемы, которые подскажут вам правильный порядок установки элементов трактора.


Так же советуем посмотреть фотографии, которые непременно помогут вам в изготовлении сельскохозяйственного агрегата.


В отличие от мотоблоков перечисленных выше производителей, техника марки Agro имеет один существенный недостаток, который необходимо учитывать при переделке мотоблока в минитрактор. Он заключается в том, что ось мотоблока имеет очень слабые показатели прочности на излом. Такой вид перелома обязательно скажется, если вы превысите максимально допустимую нагрузку на раму минитрактора.Во избежание дальнейшей неисправности минитрактор необходимо будет укомплектовать колесными редукторами.


По желанию, ваш компактный трактор ручной работы может быть оборудован навесом, защищающим от дождя и солнца. Для этого к раме рядом с сиденьем и рулевой колонкой необходимо приварить 4 стальные трубы, к которым точечной сваркой закрепить стальной лист. В результате вы получите надежный агрегат для дачи, который быстро справится со всеми поставленными перед ним задачами.

Минитрактор - трактор на базе мотоблока.Минитракторы делятся на три категории: самодельные, переоборудованные с использованием заводских комплектов и заводские.

Итак, как сделать из мотоблока самодельный минитрактор, первое, о чем нужно подумать, это сама переделка, а также возможность установки навесного оборудования: плуг культиватор, косилка, отвал -лезвие.

Кратко рассмотрим устройство минитрактора из мотоблока, которое сделано руками мастера.

Культиватор располагается на заранее подготовленной самодельной раме. Установленный барабанный тормозной механизм взят от Жигулей. Оттуда позаимствована рулевая рейка, что избавляет от проблем с поиском запчастей. Готовый минитрактор радует простотой в эксплуатации и продуманностью деталей. Чтобы уменьшить неудобства при прохождении поворотов, рядом с рулевым колесом установлена ​​ручка, которая разблокирует дифференциал.

Если вы планируете делать самодельные минитракторы из мотоблока «Нева», то первым делом приобретите сам мотоблок «Нева» с самодельной или заводской навеской, чтобы можно было транспортировать различные грузы с использованием прицепов с кузовом.Для удобства оборудуйте минитрактор рулевым колесом автомобиля, сиденьем, педалями тормоза и газа.

Для самодельного минитрактора можно использовать любой мотоблок, но особенно хорошо для этого подходят мотоблоки Нева с мощными моторами, объем которых колеблется от 6д до 8,5 л. Благодаря этому минитрактор производится с минимумом доработок.

Для мотоблока Нева изготавливаем самосвальный адаптер. Сделать такой прицеп можно самостоятельно при наличии необходимых материалов, электросварки, болгарки.Особая конструкция крепления рамы позволяет мини-трактору от мотоблока «Нева» наклонять и поворачивать прицеп. Поскольку органы управления мотоблоком дублированы, это дает возможность использовать мотоблок отдельно, разобрав минитрактор.

Практичная конструкция минитрактора позволяет не только перевозить кирпичи, но и работать с рыхлыми почвами. Установленный самосвальный механизм дает возможность без проблем отсыпать грунт в любом месте.


Сделав самодельный минитрактор из мотоблока «Нева», можно решить проблемы, возникающие на приусадебном участке. К тому же такая конструкция намного дешевле покупки небольшого трактора.

Если у вас мощный мотоблок «Зубр» с дизельным двигателем, у вас есть возможность самостоятельно переделать его в минитрактор. Чтобы вместо двухколесного мотоблока получить небольшой четырехколесный трактор, достаточно иметь инструмент и инструкцию по сборке.

Необходимые детали для самостоятельного изготовления минитрактора с навеской: рама минитрактора, тормозной цилиндр, подножки с педалями, рулевая колонка в сборе со штангами, балка передняя с тормозными дисками и ступицами в сборе, задняя крылья, задняя навеска с ручным подъемником в сборе.

Вам также понадобятся следующие инструменты: молоток, дрель, гаечные ключи и сварочный аппарат. Также необходимо, чтобы спереди были установлены колеса. Можно использовать колеса от «Жигулей» или аналогичные колеса от других мотоблоков.Собрав все детали самостоятельно, у вас будет мощный минитрактор из мотоблока.

Практика показывает, что самый доступный и надежный минитрактор получается из мотоблока, который относится к категории профессиональных или полупрофессиональных. Их главная отличительная черта - большая мощность и большой ресурс использования. Мотоблок «Кентавр» хорошо подходит для всех этих качеств. Он оснащен дизельным двигателем мощностью 9 л.с.Это позволяет использовать его как основу для минитрактора. Но окончательный выбор зависит от целей, которые ставятся при создании такой техники.

Для будущего минитрактора нужно подготовить кузов, и подумать, как он будет соединяться с блоком двигателя. Для создания корпуса и каркаса используются профилированные трубы или металлические уголки. Если мотор мотоблока достаточно мощный, то в качестве кузова можно использовать небольшой прицеп для мотоцикла или автомобиля. Затем нужно продумать схему подключения кузова к мотоблоку.

При самодельном мини-тракторе из мотоблока Кентавр нужно разработать кинематическую схему, которая бы передавала крутящий момент от двигателя на ведущие колеса. Также необходимо равномерно распределить нагрузку на ведущий мост. Если на таком минитракторе планируется перевозить грузы, то решающую роль сыграет развесовка.


При сборке минитрактора важнейшим моментом является правильное размещение узлов и агрегатов.Выходной вал - лучший вариант для размещения тормозной системы. Рычаг переключения передач находится на оси. Пуск двигателя остается заводским.

Место для водителя должно быть комфортным, так как минитрактор не имеет средств амортизации. Также его нужно оборудовать сцепкой, чтобы минитрактор мог использовать навесное оборудование. На этом фактически завершаются работы по самостоятельной трансформации мотоблока «Кентавр» в минитрактор.Теперь ухаживать за приусадебными участками будет намного эффективнее.

Если у вас есть земельный участок, и его ручная обработка доставляет много хлопот и требует слишком много усилий, мини-трактор придет вам на помощь. Чтобы не тратить космические суммы на покупку готовой заводской модели, можно сэкономить и сделать такой агрегат самостоятельно. Изготовление не только менее затратное, но и очень интересный и творческий процесс.

Как выбрать мотоблок под будущий трактор?

Первое, что нужно сделать, это выбрать мотоблок.Это одна из важнейших деталей вашего будущего детища. Чтобы не прогадать с моделью, нужно учитывать следующие параметры:

  • мощность;
  • Вид топлива;
  • Размер плуга
  • ;
  • цена и производитель.

Рассмотрим каждую из этих характеристик подробнее.

Мощность

Мощность напрямую зависит от площади территории, которую вы собираетесь возделывать. То есть чем больше места занимает ваш участок, тем мощнее должен быть мотоблок.

Топливо

Бензиновый двигатель работает менее шумно, а благодаря невысокой степени сжатия заводится с пол-оборота даже в морозную погоду. Дизель значительно экономнее расходует топливо, создает более сильную тягу и обеспечивает стабильность оборотов двигателя. В то же время площадь участка и качество почвы также играют роль при выборе топлива: дизельное топливо лучше справляется с большими объемами работ на твердом грунте.

Вес

Вес мотоблока также во многом зависит от того, какую почву вы собираетесь обрабатывать.Если вы предпочитаете легкий плуг для твердой сухой почвы, ваш будущий трактор вряд ли справится с этой задачей.

Чем сложнее обрабатывается почва, тем тяжелее должен быть мотоблок, и наоборот - для мягкой рыхлой почвы будет достаточно более легкой модели.

Размер плуга

Для определения этого параметра нужно учесть 3 фактора: глубина обработки вы рассчитываете на уровень вашей настойчивости , а также. Если вы хотите обработать максимальную площадь за минимальный промежуток времени, то лучше взять фрезу с широким хватом.За один проход она сможет захватить большую территорию. Но при этом нагрузка на руки и спину значительно увеличится, а глубина проникновения устройства в землю не будет слишком большой.

Оптимальным выбором будет модель, которую можно разобрать, регулируя ее ширину. В этом случае вы можете самостоятельно настроить его на параметры, наиболее подходящие для конкретной ситуации.

Цена и производитель

Эти два критерия неразрывно связаны, поэтому мы рассматриваем их в одном абзаце.Если финансовые возможности позволяют выбрать более дорогую модель иностранного производства от брендов «Meccanica», «Benassi» (Италия), «Honda» (Япония) или «MTD» (Германия), то можете смело покупать ее. Каждый из этих брендов известен во всем мире высоким качеством и надежностью своей продукции и не разочарует вас.

Если бюджет ограничен, надо приобрести китайских аналога этих мотоблоков от марок «Заря», «Аврора», «Форте», «Кентавр».Но, естественно, за меньшие деньги вы получите менее производительный агрегат.

Чтобы не впадать в крайности, лучше всего отдать предпочтение российских производителей «Нева», «Фаворит», «Салют» и «Тарпан». Их нельзя назвать дешевыми, но и к премиальной технике они тоже не относятся. Но за более-менее разумную цену вы получите довольно хорошее качество.

Пошаговая инструкция

В зависимости от того, какой мотоблок вы выберете, есть свои нюансы по созданию минитрактора для него.Но прежде всего вы должны знать базовый порядок сборки , а затем вносить свои собственные изменения в этот список, в зависимости от характеристик компонентов и ваших собственных пожеланий.

Построить кинематическую схему

Без него невозможно приступить к сборке, так как эта схема будет вашей шпаргалкой на протяжении всей работы, подсказывая, что и где устанавливать. Если вы хорошо разбираетесь в технике и рисовании, можете сделать это самостоятельно. Если вы не уверены в своих знаниях, лучше посмотрите примеры в Интернете.Вполне вероятно, что среди них вы найдете вариант, который идеально вам подойдет.

Габаритные чертежи:


Делаем каркас

Материалом для него послужат металлические трубы и уголки. Лучше всего использовать болты для соединения элементов (и дрель в помощь). Также не обойтись без сварочного аппарата, который нужно будет заранее запастись.

Делаем корпус

Это необязательный шаг, но лучше его предпринять.Это необходимо для защиты себя и механизмов от грязи , которая разлетится во все стороны при запуске агрегата. Самый оптимальный материал покрытия - лист завывающая нержавейка ... При работе можно включить фантазию и создать собственный оригинальный дизайн автомобиля.

Крепим водительское сиденье

Сначала выберите стул, в котором вы чувствуете себя наиболее комфортно. Подходящий вариант можно найти среди передних сидений от старых легковых авто.

Установить руль

Этот шаг необходимо выполнить. после установки стула , чтобы можно было правильно отрегулировать его высоту и угол.

Следите за тем, чтобы вам было удобно дотянуться до руля и не мешало движение ног.

Выбор дисков и шин

Если хотите сэкономить, от обычной старой машины придется взять колеса ... Но они создадут трудности при эксплуатации уже собранного трактора.Дело в том, что идеальный диаметр передних шин для такого агрегата составляет от 12 до 14 дюймов. С их меньшими размерами мотоблок будет проваливаться в землю, а с более крупными станет намного сложнее управлять рулевым колесом. Шины, конечно же, соответствуют размеру колес.

Установка рычагов

Чтобы процесс управления был максимально удобным, нужно, как минимум, оснастить свое детище рычагами, отвечающими за сцепление и тормоз.Самый простой вариант для вас - установить кабельный привод, который будет связываться с моторным агрегатом.

Покраска поверхности

Это необходимо не только для улучшения конструкции агрегата, но и для предотвращения разрушительного воздействия коррозии.

Бежим

Перед загрузкой готового мини-трактора полевыми работами его необходимо обкатать. Это позволит проверить его работоспособность и наличие незакрепленных деталей. Лучше сделать это заранее, чтобы сразу исправить любые проблемы.Не позволяйте вашему творению сломаться в первый же рабочий день.

Занимаемся тюнингом

Когда все основные работы по сборке минитрактора выполнены, вы можете как только душе угодно доработать его: установить фары, сигнал, навес над сиденьем водителя или даже гидросистему. В общем, все, на что хватит денег и фантазии, чтобы сделать процесс работы над данным агрегатом более комфортным.

Подробнее о процессе рассказано в видео:

Теперь, когда все работы по созданию собственного мини-трактора завершены, вы можете безопасно запускать его и обрабатывать землю с гораздо меньшими усилиями, чем раньше.

Мотоблоки очень пригодятся в домашнем хозяйстве. Но часто бывает так, что люди не пользуются старыми моделями. Судьба такой техники очень часто сводится к бесцельному нахождению в гараже и постепенному ржавлению. Проблема в том, что многие не знают, что даже из мотоблоков старого образца можно построить необходимую технику, например, минитрактор своими руками.

Область применения

Эта машина будет чрезвычайно полезна в сельском хозяйстве, так как с ней можно выполнять широкий спектр работ, например, убирать снег минитрактором.Поэтому даже старые мотоблоки можно очень успешно использовать для создания минитракторов, которые будут вам более чем полезны.

Сделать это можно с нового мотоблока, если считаете, что вам нужен малогабаритный трактор.

В сельском хозяйстве технологии играют очень важную роль. Она и средство передвижения, и отличный помощник, и трактор, и сильный мужчина. Поэтому нет ничего лучше частного дома с фермой, имеющего полный парк всей необходимой техники.Особенно широко используются тракторы (например, тракторы МТЗ).

Они не обязательно должны быть большими и мощными, ведь даже маленький и компактный трактор может оказать существенную помощь, стать хорошим транспортом и средством перевозки грузов. Словом, применений у такой техники может быть сколько угодно, ведь при работе на земле можно придумать практически любую «задачу».

Но чаще всего малогабаритные тракторы используются именно в качестве транспорта, а также в качестве мобильных платформ, на которых может быть установлена ​​различная сельхозтехника.

Оборудуя минитрактор ковшом, вы получаете аналог экскаватора (см., Например, экскаватор Hyundai), которым можно копать и рыхлить землю, что в сельском хозяйстве просто необходимо.

Кроме того, с минитрактором можно даже удобно пасти скот, ведь вместо ходьбы вы будете ездить на стальной лошади.

Реально ли самому сделать минитрактор? Если вы не представляете, как сделать из мотоблока минитрактор своими руками, то мы готовы вас обрадовать: все проще, чем кажется.Для вдохновения можно посмотреть видео, как сделать минитрактор из мотоблока своими руками. Также предлагаем посмотреть видео о самодельном минитраторе -.

Ломка и переделка оборудования - не самый сложный процесс. К тому же совсем не обязательно все делать самому. Существуют специальные наборы, которые позволят вам легко трансформировать один вид техники в другой за короткий промежуток времени. В этот набор входят следующие детали:

  • Рама с местом для установки двигателя
  • Педали
  • Количество мест
  • Рычаги отключения блокировки полуось
  • Крылья
  • Передняя балка и задняя навеска

Этот набор идеален для тех, кто задается вопросом, как быстро переделать мотоблок в минитрактор.Но есть много людей, которые подходят к этой идее с неподдельным энтузиазмом, а потому хотят провести все работы своими силами, без использования готовых комплектов деталей.

Именно для них мы и расскажем, как самому сделать минитрактор из мотоблока.

Инструкции

Собрать минитрактор легко из мотоблоков различных производителей (например, из мотоблока Prorab). Итак, если у вас есть техника Агро, то вам следует сделать трактор по следующей инструкции.Для изготовления вам потребуется:

  • Мотоблок Агро
  • Листы и профили стальные
  • Автокресло
  • Руль от любой модели автомобиля
  • Одну или две пары колес можно поменять как все, а одну «родную» оставить.

В целом эта «формула» подходит для мотоблоков любого производителя, ведь детали для изготовления особо не отличаются.

Особенности конструкции

Сделав минитрактор своими руками, можно почувствовать себя настоящим конструктором.Прежде чем самому сделать мини-трактор из мотоблока, нужно определиться с назначением этой техники, ведь в зависимости от нее разрабатывается конструкция машины.

Например, если вам нужен трактор для сельскохозяйственных работ, а не, скажем, для передвижения, то лучший выбор по конструкции кузова - это прочная рама. Но если вам нужна машина не только для работы, но и для передвижения в труднодоступных местах, то лучше выбрать битую раму.

Обеспечит гораздо большую маневренность, позволяя преодолевать даже действительно сложные участки дороги.Еще один вид конструкции этой техники - так называемый «переходник». Минитрактор оборудован съемным прицепом. Без особых усилий можно сделать прицеп для мотоблока своими руками.

Кроме того, если вы хотите использовать трактор для сельскохозяйственных работ, лучше расположить двигатели в задней части конструкции. Конечно, переднее положение обеспечивает лучшую маневренность, однако также дает слишком большое давление на передние колеса, и трансмиссия при такой технике будет настоящей проблемой.

Порядок сборки самодельного трактора

Само изготовление минитрактора выглядит следующим образом: по чертежу вы свариваете стальные профили и листы, формирующие каркас будущего трактора. Это, по сути, кузов автомобиля. Далее устанавливается оборудование его «внутренних органов» - двигатель, трансмиссия, ходовая часть.

При установке и закреплении этих деталей чрезвычайно важно выполнять все работы правильно и в полном соответствии с чертежами.После того, как вы установили эти ответственные детали минитрактора, вы должны добавить сверху вишенку: установить сиденье, руль, ножки и поворотники, если вы собираетесь ездить по дорогам.

Обычно последний пункт не нужен, но вы можете улучшить свою технику.

Агро

Однако стоит учесть некоторые особенности мотоблоков, которые проявятся при использовании минитрактора из него. Итак, мотоблоки Агро отличаются таким недостатком, как слабые осевые дуги.

Подробнее о мотоблоке Агро смотрите в видео:

Конечно, для самого мотоблока это совершенно незаметно, но для конструкции минитрактора это может быть критичным, особенно если вы хотите перевезти тяжести на своей технике.

Как сделать минитракторы из мотоблоков различных моделей?

От мотоблока Зубр

Если вам нужен минитрактор с большой мощностью, то мотоблок «Зубр» лучше всего использовать в качестве базы.Чертежи, которые помогут вам создать небольшой трактор самостоятельно, предполагают использование тех же деталей, что и в предыдущем варианте.

Технология изготовления данного типа оборудования идентична минитрактору на базе Агро.

Как сделать своими руками из мотоблока Нева

Если вы не хотите тратить много денег на создание самодельной техники, то за основу можно взять мотоблок Нева МБ 1 (смотрите, как из этого мотоблока сделать снегоуборщик, т.к. а также как сделать переходник на мотоблок Нева своими руками, чертежи и размеры).Вы можете купить мотоблок за копейки, и после вашей обработки он превратится в незаменимого помощника в хозяйстве.

Единственное, что подобрать к нему подходящие новые запчасти будет сложно, так как мотоблоки МБ 1 имеют некоторые конструктивные особенности.

Перелом от мотоблока Каскад

Если вы хотите использовать новый мотоблок, но покупаете его за небольшие деньги, то один из лучших вариантов - Каскад.

Также покупка МТЗ 05 будет очень выгодной.

Культиватор от мотоблока Кентавр

Тем, кто ценит маневренность, мощность и способность выполнять широкий спектр работ, можно также порекомендовать мотоблок «Кентавр». Однако следует учитывать, что это довольно дорогое удовольствие. Но эту основу для минитрактора смело можно назвать одной из лучших, ведь работать она будет как часы.

Мотоблоки «Ока» часто используются в качестве исходного сырья для изготовления минитракторов.

Для изготовления минитрактора подойдет и мотоблок Салют С.

Здесь специально подобраны мотоблоки отечественного производства, так как они дешевле зарубежных аналогов. Вряд ли вам захочется тратить лишние деньги на продукт, который все равно будет видоизменяться и улучшаться. Поэтому вышеперечисленные модели идеальны в качестве базы.

Достоинства и недостатки самодельного минитрактора

Теперь вы знаете, как сделать минитрактор из мотоблока своими руками.Но в чем преимущество такого преобразования? Во-первых, финансовая экономия. Ведь минитракторы на рынке дорогие, поэтому гораздо дешевле будет купить мотоблок и доработать его самостоятельно.

Если следовать инструкциям и чертежам, это не так уж и сложно. Во-вторых, вы будете знать конструкцию своего оборудования на 100%, поэтому практически любые проблемы сможете решить самостоятельно. То есть вам не придется обращаться в сервисы, что сэкономит время и деньги.

В-третьих, вы получите очень полезный опыт, так что сможете заслуженно называть себя Кулибиным нашего времени.Ведь такую ​​переделку под силу не каждому, поэтому, если у вас получится, то это вполне может считаться заслуженным поводом для гордости.

Чтобы работа на приусадебном участке была приятной, ну или проще, люди покупают мотоблоки или минитракторы. Но есть и те, кто решил сделать из мотоблока Нева минитрактор своими руками в целях снижения затрат. Чтобы превратить мотоблок в четырехколесного помощника, можно приобрести сиденье.

Делаем минитрактор из мотоблока Нева своими руками

Если в умелых руках, то можно минимизировать денежные затраты, сделав своими руками минитрактор из мотоблока Нева, переделка не займет много времени, но в результате получится агрегат, способный выполнять практически любые работа на сайте.Для удобства остальное оборудование можно приобрести за адаптер.

Переделывая мотоблок в минитрактор, можно использовать запчасти от неиспользуемой техники, это может занять больше времени, но выйдет дешевле.

Для создания минитрактора на базе мотоблока Нева вам потребуются следующие детали: уголки, металлические листы, сам мотоблок, трубы, два колеса, сиденье водителя, сварочный аппарат, ручной инструмент.

Пошаговый процесс переделки мотоблока в минитрактор

Шаг 1.Разрабатываем дизайн кинематической схемы. Главное в этой схеме - сбалансированность конструкции, чтобы дополнительные нагрузки не разрушили будущую технику. Эта схема продумывается самостоятельно, а можно использовать уже готовую, с кинематическим изображением минитрактора.

Шаг 2. Делаем каркас из труб и уголков. При изготовлении рамы важно учитывать расположение вилок и втулок, позволяющих прицепу поворачиваться.

Шаг 3. Делаем корпус.Хорошим материалом для изготовления корпуса является стальной лист. Высота бортиков не должна превышать 25 см.

Шаг 4. Установите водительское сиденье.

Шаг 5. Установите навесное оборудование.

Шаг 6. Проверяем работоспособность изготовленного минитрактора.

Шаг 7. Раскрашиваем конструкцию.

Рассмотрим создание мотоблока на примере одной из модификаций мотоблока «Нева МБ2-2С-9.0 Pro», на которой установлен двигатель Subaru.Эта модель довольно много весит, поэтому обращаться с ней на площадке непросто. Поэтому лучше мотоблок переделать в минитрактор. Минитрактор испытывался на тяжелых почвах, хотя при создании трактора были сомнения в его тяговых характеристиках, но испытания прошли успешно.

Несомненным плюсом агрегата является удобство, вам не нужно преследовать мотоблок, садиться на трактор и уезжать. Также вес человека положительно сказывается на устойчивости и сцеплении с почвой.Справа установлен рычаг дроссельной заслонки, слева - рычаг разблокировки полуоси. Сцепное устройство поднимается с помощью звездочки диаметром 140 мм, приводимой в движение велосипедной цепью, подведенной к рычагу.

Трактор от мотоблока "Нева" чертежи

Видео-подборка: Как сделать минитрактор из мотоблока Нева своими руками

Самый длинный самодельный гусеничный вездеход.Гусеничный вездеход своими руками

Одна из проблем на нашей Родине - очень плохие дороги. И поэтому некоторые энтузиасты пытаются решить эту проблему собственными силами.

Просто огромное количество автомагистралей, соединяющих разные села и села, настолько плохи в своем состоянии, что проехать по ним на обычной машине иногда бывает проблематично.

А когда наступает осенне-зимний период, передвигаться по ним практически невозможно.Можно, конечно, выйти из ситуации и заказать из-за границы вездеход, но это очень дорого, и поэтому приходится довольствоваться тем, что есть в наличии.

Самодельный гусеничный вездеход

Этот вездеход не является препятствием для бездорожья, а также любых водных преград. Кузов выполнен в виде коробчатой ​​конструкции. Гусеницы - движущая сила.

Тяговое усилие - тянет прицеп массой около 900 кг.

Капюшон имеет форму, позволяющую перемещаться по водорослям, корягу и мху. Выхлопные газы направлены вверх. Самодельный гусеничный вездеход оснащен лебедкой, расположенной спереди. Дно кузова достаточно герметичное, плюс по бокам расположены пневмоколесные катки, что положительно сказывается на плавучести вездехода.

Управление гусеничным вездеходом


Управление вездеходом такое же, как и на тракторе, осуществляется рычагами.Боковые дифференциалы сделали от тормозов ВАЗа дисковых.

В кабине посередине пола находится пневморычаг - натяжитель гусеницы. Идеальным вариантом было бы использование механического натяжителя, так как он неприхотлив в ремонте, но автор этого вездехода решил иначе и установил натяжитель пневматический.

Шасси


Конструктор создал отличное шасси. Стоит обратить внимание на гусеницы: они литые, изготовленные нами сами.Гусеницы снаружи имеют выступы из металлических труб, приваренных к металлическому листу. Это сыграло положительную роль с точки зрения проходимости и тяги.

Данная технология не используется в зарубежных вездеходах из-за сложности исполнения и повышенных финансовых затрат. Ролики изготовлены из прогулочных колес, защищенных резиновым отражателем. Также над гусеничным приводом находится «демпфер» в виде прорезиненной полутрубы.

Двигатель гусеничного вездехода


В качестве силовой установки использован двигатель ВАЗ с коробкой передач.Подключение редуктора заднего моста осуществляется посредством муфты из резины. Коробка передач соединена валами с боковыми дифференциалами.

Как уже было сказано выше, дифференциалы выполнены от дисковых тормозов ВАЗа с обычными суппортами.

Ресурс редуктора совершенно не снижается из-за малой скорости вездехода. Главное достоинство этой модели вездехода - небольшой вес. При движении вездехода по болотистой местности или по озеру корпус опускается на 30-40 см.

Видео самодельного гусеничного вездехода в действии.

Инструменты

При реализации данного проекта самодельный вездеход был использован следующий инструмент: сварочный аппарат, болгарка, различные ключи. Зажимы, машина для придания той или иной формы листу, это особенно важно при изготовлении кабины и днища вездехода. Различные болтовые соединения. Стеклорез для изготовления лобового и боковых окон.Сверло для сверления отверстий.

Как только в нашей стране начинается зима, с учетом климата двухколесная техника убирается в гараж до весны. Использовать машину для передвижения иногда невозможно из-за сильного снегопада. И здесь на помощь всем автомобилистам, желающим двигаться по заснеженной дороге, приходит снегоход на гусеницах, который можно сделать из мотоблока своими руками.

Возможность купить себе дополнительное транспортное средство Не у всех оно есть, но каждый может самостоятельно сконструировать самодельный гусеничный снегоход из мотоблока.

Достоинства и особенности самодельного снегохода

  • Автомобиль имеет механический привод и гусеничный мотоблок, за рулем которого вы не застрянете в сугробах.
  • Управление происходит за счет лыж, а система рулевого управления находится впереди, поэтому управлять ею легко.
  • Цена при покупке конкретного автомобиля важна. Поэтому, если посчитать, стоимость изготовления снегохода своими руками будет в пять раз ниже, чем покупка его у производителя.А еще дешевле выйдет за счет наличия мотоблока и других запчастей.
  • Надежность - там, где не проезжает человек и не проезжает машина, снегоход с легкостью преодолеет все препятствия.
  • Если снегоход сделан вручную, то к выбору деталей конструктор подходит очень внимательно. Делая все самостоятельно, вы несете ответственность за качество своего дизайна. Кроме того, уделив большое внимание деталям механизма, вы сделаете снегоход универсальным.

Устройство самодельного снегохода мотоблока

Это востребованное изобретение, которое можно сделать самостоятельно, имея качественные запчасти. Мотоблок взят частично (отдельные части) или используется полностью. Если вы решили использовать его не в комплекте, необходимо приварить опорную раму с задней осью, рулевой вилкой и колесами. Самым сложным этапом в этом случае является превращение рабочего вала мотоблока в приводную шестерню.

Наиболее практичным и универсальным решением при производстве самоходной техники станет использование деталей от мотоблока. С готового мотоблока нужно только снять рулевую вилку и двигатель.

Двигатель можно разместить в задней части конструкции.

Перед тем, как приступить к самостоятельному конструированию, нарисуйте чертеж, соберите весь необходимый материал, подготовьте инструмент, и можно приступать. Конструкция достаточно простая и с ней справится любой человек; техническое образование и какие-либо навыки для этого не требуются.

Если вы не окончили инженерный факультет и вам сложно составить чертеж, воспользуйтесь нашим.

Чертеж простой рамы самодельного снегохода

На чертеже изображена рама, которая вам понадобится при изготовлении снегохода.

Мотоблок в самодельном гусеничном снегоходе - это основная деталь, благодаря которой ваш транспорт будет двигаться.

Если все сделано правильно по чертежу, получится снегоход на гусиной основе.

Чертеж рамы снегохода на гусеницах

Изготовление гусеничного снегохода своими руками

Перед началом работы определитесь с инструментом. Мы можем со 100% уверенностью сказать, что вам нужно: различные отвертки, молоток, сварка, трубогиб (если нет готового каркаса).

Перед тем, как подготовить чертеж собственного снегохода, ознакомьтесь со стандартной комплектацией.

  1. Рама. У каждого снегохода есть рама: чем сложнее конструкция, тем надежнее и прочнее должна быть рама.Оптимальный вариант - взять с квадроцикла, скутера или мотоцикла. Если такой детали нет, можно сварить самостоятельно из труб диаметром не менее 40 мм.
  2. Сиденье. Посадка на снегоходе должна быть устойчивой, так как сама конструкция довольно низкая.

Условие: сиденье должно быть из водонепроницаемого материала.

  1. Двигатель. Выбирая двигатель, обращайте внимание на его мощность. Если вы хотите мощный снегоход, то двигатель должен быть таким.
  2. Резервуар. Емкость объемом 10-15 литров, сделанная из металла, идеально подходит для топливного бака.
  3. Лыжи. Если у вас нет готовых лыж, которые можно приспособить для снегохода, вы можете сделать их самостоятельно из дерева. Лучше, если это будет хотя бы девятислойная фанера.
  4. Руль. Выбирая руль, думайте о своем удобстве. Лучше всего, если он будет позаимствован у двухколесного агрегата.
  5. Гусеницы. Изготовление гусениц, пожалуй, самая сложная часть всей самоходки.
  6. Привод. Чтобы гусеницы вращались, вам нужен привод - лучший способ сделать это - использовать цепь от мотоцикла.

Рама

Если готового каркаса нет в наличии, то его легко сварить из профильной трубы, а при помощи трубогиба придать форму.

Если вы не можете самостоятельно произвести расчеты и составить чертеж, то, например, воспользуйтесь чертежом с нашего сайта.

После сборки рамы обработайте ее антикоррозийным составом и покройте качественной краской, которая выдержит как влагу, так и мороз.

Гусеницы

Каждый, кто ранее самостоятельно проектировал гусеничный мотоблок, отмечает: изготовление гусениц - самый сложный процесс в самодельном изделии.

Проще всего их соорудить из автомобильных покрышек. Этот вариант самый выгодный - качественный и невысокий. Деталь изготавливается по замкнутому кругу, поэтому разрыва шины произойти не может.

Гусеницы для снегохода от покрышки (покрышки)

Инструкция по изготовлению Caterpillar:

  • От автомобильной покрышки: взять покрышку и срезать бока (лучше острым ножом). Подрезать нужно так, чтобы осталась гибкая часть с протектором.

На базе мотоблока часто изготавливают самодельные вездеходы и другие машины с высокой проходимостью. Причин тому несколько:

  • - энергоэффективная транспортная единица с высокими тяговыми характеристиками, собранная на раме;
  • управление двигателем и трансмиссией перенесено в удобные ручки;
  • Масса мотоблоков невысока, их можно транспортировать в желаемое место в багажнике, кузове или на прицепе легкового автомобиля.

Для охоты и рыбалки легкий мини вездеход достаточно востребован. Но промышленность пока не видит коммерческих перспектив для наборов. навесное оборудование, превращающее серийный мотоблок в вездеход. Есть несколько довольно интересных примеров создания таких машин. Домашние мастера своими руками создали образцы для подражания. При разработке новых интересных устройств есть место для идей.

Особенности вездехода от мотоблока

Основные узлы, которые необходимо приобрести или изготовить самостоятельно для транспортного средства на базе мотоблока:

  • рама, служит для организации мобильного транспортное средство;
  • задний мост нужен для установки задних колес;
  • сиденье водителя, желательно защитить от влаги и грязи из-под колес;
  • Осветительная система нужна для безопасного передвижения в любое время суток.

Вездеход на базе мотоблока создан как одноместный автомобиль. Его грузоподъемность должна составлять около 200 кг. Ширина рассчитывается из условий сопротивления опрокидыванию, обычно она составляет от 1100 мм и более.

Современные мотоблоки Нева, Югра, МТЗ и др. Оснащены двигателями мощностью более 10 л.с. Этой мощности достаточно, чтобы двигаться со скоростью более 10 км / ч. На бездорожье при проезде по навозной жиже или заболоченным местам скорость может упасть до 1-2 км / ч.

Как сделать самодельный колесный вездеход

Пример чертежа вездехода на шинах низкого давления

Имеет смысл оборудовать базовый блок. Причина в том, что лучшие показатели крутящего момента у бензиновых и дизельных двигателей, у которых частота вращения коленчатого вала около 75-85% от максимальной.

Двигатель должен иметь систему принудительного охлаждения. При движении на небольшой скорости набегающего потока будет недостаточно для поддержания оптимального теплового режима.

Рама квадроцикла

Пример чертежа излома рамы

Рама создается между передней и задней осями. Лучше использовать в качестве основы профильные трубы прямоугольного или квадратного сечения. Они обладают большей жесткостью, чем катаные уголки, швеллеры и двутавры той же массы.

Стыковка элементов рамы колесного вездехода может быть жесткой, тогда она будет формироваться в однообъемном формате. При использовании тяжелых мотоблоков «Нева» или МТЗ этот вариант будет предпочтительнее.

Как вариант, делается разрывной каркас (излом), вариант применяется для участков со сложным профилем. Здесь шарнирное соединение осуществляется через шкворень. Передний и задний мосты имеют независимую друг от друга подвеску. Мастера создают такие вездеходы на базе мотоблоков Нева и Угра.

Для охоты и рыбалки лучше иметь колесный вездеход с бьющейся рамой. Его проходимость выше, чем у жесткой рамной конструкции.

Задний мост и подвеска самодельного вездехода

Некоторые самоделки используют уже готовый задний мост от легкового автомобиля ... Например, от автомобиля «Москвич-412»: он низкий вес позволяет установку на легкий вездеход. Подвеска сделана на амортизаторах для плавности хода и снижения вибрации.

Другие мастера делают независимую подвеску для каждого заднего колеса ... Такой подход реализован на скутере Muravei.При движении наблюдается небольшое раскачивание, при этом колеса испытывают меньшее сопротивление на неровностях, а расход топлива заметно снижается.

Присоедините задний мост к раме длинными закаленными болтами. Для упругих соединений используются резиновые вставки, например, сайлентблоки. Это улучшает эксплуатационные характеристики вездехода на базе мотоблока.

Задний мост на лыжах используется зимой. Сопротивление движению минимальное, конструкция значительно упрощена.

Колеса (камеры низкого давления)

Вы можете использовать проушины для передвижения по мокрой и шаткой земле. Они обеспечивают хорошее сцепление с дорогой. Камеры низкого давления большого диаметра ведут себя еще лучше. Пневматика имеет минимальное давление на грунт, а наличие воздуха в камерах вездехода создаст плавающий вездеход.

Для установки на заднюю ось используются самодельные или специальные колеса вездеходов, болотоходов и снегоходов.Их приобретают в сборе или как отдельные элементы: шина, фотоаппарат, диск. Собрать колесо несложно.


Можно увеличить проходимость обычных колес на камерах низкого давления, создав дополнительный протектор. Например, камеры можно дополнительно закрепить цепями, конвейерными лентами, самодельными гусеницами или другим способом.

Другой вариант - вырезать верхний выступ из шины. Глубина зацепа конструкции достигает более 20-25 мм.Повышается сопротивление качению, резко снижается коэффициент скольжения.

Сборка самодельного вездехода из мотоблока

Когда все инструменты, запчасти и аксессуары подготовлены, можно приступать к сборке. Это примерный план, как собрать самодельный вездеход, все зависит от выбранной конструкции.

  1. Мотоблок устанавливается на сварную или готовую раму.
  2. Монтируются задний мост и, при необходимости, передний мост.
  3. Сиденье размещается на раме.
  4. Рулевое управление установлено, если это предусмотрено чертежом и схемой.
  5. Защита крепится к раме; он изготовлен из пластика или металлического листа.
  6. Будущий водитель должен проверить комфортность посадки, при необходимости предоставить вспомогательные приспособления для регулировки посадки.
  7. Проверяется работоспособность тормозов.
  8. Устанавливаются электрические схемы и осветительные приборы.

По мере изготовления отдельных элементов и узлов проверяется их работоспособность.Здесь предусмотрен пятикратный запас прочности.

После завершения стендовых испытаний начинаются полевые испытания. Нужно знать, как машина ведет себя в сложных условиях.

Купить навеску и прицеп к мотоблоку в интернет-магазинах.

Гусеничные вездеходы своими руками

Использование гусениц поможет снизить удельное давление на грунт. Вес распределяется по всей трассе. Такой вездеход на базе мотоблока способен преодолевать песок, заболоченные участки, крутые подъемы и другие препятствия.

Некоторые мастера делают звенья гусеницы металлические из пластин толщиной более 5 мм. К пластинам привариваются кольца от водопроводных труб. Другой вариант звеньев гусеницы полностью изготовлен из продольно разрезанных ПВХ труб. Гусеницы крепятся друг к другу на конвейерной ленте или другом основании.

Из композитных материалов проще сделать гусеницы. Для этого используется стекловолокно и эпоксидная смола. В качестве каркаса используется стеклополимерная арматура. Звенья гусениц имеют особую форму.Сделав необходимое количество, их собирают в гусеницу. При изготовлении гусениц из композиционных материалов используются элементы сочленения из износостойких сталей.

Возможны варианты использования деревянных путей. Их нужно будет пропитать защитными смесями.

Самый простой способ сделать гусеницу для вездехода на базе мотоблока - использовать ленточный транспортер. Для одного трека требуется две полосы. Они соединяются в кольцо, а затем из отрезков стальной трубы создается гусеница.

На видео показан вариант изготовления водонепроницаемого футляра, который держится на плаву. В этом случае гусеничный гребной винт позволит передвигаться не только по земле, но и по воде. В результате получился вездеход-амфибия. Для охоты и рыбалки он будет незаменим.

Одна из проблем на нашей Родине - очень плохие дороги. И поэтому некоторые энтузиасты пытаются решить эту проблему собственными силами.

Просто огромное количество магистралей, соединяющих разные села и села, настолько плохи в своем состоянии, что проехать по ним на обычной машине порой бывает проблематично.

А когда наступает осенне-зимний период, передвигаться по ним практически невозможно. Можно, конечно, выйти из ситуации и заказать из-за границы вездеход, но это очень дорого, и поэтому приходится довольствоваться тем, что есть в наличии.

Самодельный гусеничный вездеход

Этот вездеход не является препятствием для бездорожья, а также любых водных преград. Кузов выполнен в виде коробчатой ​​конструкции.Гусеницы - движущая сила.

Тяговое усилие - тянет прицеп массой около 900 кг.

Капюшон имеет форму, позволяющую перемещаться по водорослям, корягу и мху. Выхлопные газы направлены вверх. Самодельный гусеничный вездеход оснащен лебедкой, расположенной спереди. Дно кузова достаточно герметичное, плюс по бокам расположены пневмоколесные катки, что положительно сказывается на плавучести вездехода.

Управление гусеничным вездеходом


Управление вездеходом такое же, как и на тракторе, осуществляется рычагами.Боковые дифференциалы сделали от тормозов ВАЗа дисковых.

В кабине посередине пола находится пневморычаг - натяжитель гусеницы. Идеальным вариантом будет использование механического натяжителя, так как он более неприхотлив в ремонте, но автор этого вездехода решил иначе и установил натяжитель пневматический.

Шасси


Конструктор создал отличное шасси. Стоит обратить внимание на гусеницы: они литые, изготовленные нами сами.Гусеницы снаружи имеют выступы из металлических труб, приваренных к металлическому листу. Это сыграло положительную роль с точки зрения проходимости и тяги.

Данная технология не используется в зарубежных вездеходах из-за сложности исполнения и повышенных финансовых затрат. Ролики изготовлены из прогулочных колес, защищенных резиновым отражателем. Также над гусеничным приводом находится «демпфер» в виде прорезиненной полутрубы.

Двигатель гусеничного вездехода


В качестве силового агрегата использовался двигатель ВАЗ с коробкой передач.Подключение редуктора заднего моста осуществляется посредством муфты из резины. Коробка передач соединена валами с боковыми дифференциалами.

Как уже было сказано выше, дифференциалы выполнены от дисковых тормозов ВАЗа с обычными суппортами.

Ресурс редуктора совершенно не снижается из-за малой скорости вездехода. Главное достоинство этой модели вездехода - небольшой вес. При движении вездехода по болотистой местности или по озеру корпус опускается на 30-40 см.

Видео самодельного гусеничного вездехода в действии.

Инструменты

При реализации проекта самодельного вездехода использовались следующие инструменты: сварочный аппарат, болгарка, различные ключи. Зажимы, машина для придания той или иной формы листу, особенно актуально при изготовлении кабины и днища вездехода. Различные болтовые соединения. Стеклорез для изготовления лобового и боковых окон.Сверло для сверления отверстий.

Многие жители северных широт и мест с плохой проходимостью занимаются разработкой и сборкой различной техники с повышенной проходимостью. Гусеничные вездеходы - не исключение. Есть много разных вариантов создания такой техники. Но самая проблемная проблема для конструкторов квадроциклов - изготовление гусениц.

Можно, конечно, использовать их заводское производство, но полностью собрав вездеход своими руками, хочется иметь и гусеницы собственного производства.На сегодняшний день существует несколько вариантов создания таких гребных винтов, которые практически не отличаются по своим техническим характеристикам от заводских.

Вариант простой гусеницы

Самая простая версия для снегоходов, изготавливается из обычной роликовой гильзы и конвейерной ленты. К тому же для его производства не требуется специального оборудования и инструментов. В этом случае работу можно проводить практически посередине гостиной.

Чтобы конвейерная лента прослужила долго, необходимо обшить ее края леской с расстоянием между стежками около одного сантиметра.Это занятие очень похоже на шитье ткани со швеей. В любом случае такая строчка предотвратит распускание ленты во время движения. Скрепить концы между собой можно любым подходящим способом. Для этого может подойти поворотное соединение, напоминающее петлю рояля, или просто пришитое, но вряд ли оно прослужит долго.

Толщина конвейерной ленты зависит от мощности силового агрегата. Если на вездеход установлен двигатель от мотоцикла советского производства, то 0.Лента толщиной 8 - 1 см, используемая на конвейерах в сельском хозяйстве ... Для придания гусенице жесткости необходимо на ее внутренней части прикрепить втулочно-роликовую цепь. Это можно сделать с помощью болтов или жесткой стальной проволоки. Главное, чтобы цепь плотно ложилась на поверхность конвейерной ленты.

Изготовленные таким образом гусеницы

отличаются долговечностью, но просты в изготовлении. Кроме того, при необходимости ремонт легко может быть проведен даже в полевых условиях.

Гребной винт

Многие владельцы снегоходов используют в качестве гусениц для своей техники обычные автомобильные покрышки.Для этих целей нужны шины от грузовиков, при этом стоит выбирать их с требуемым рисунком, чтобы в будущем не усложнять себе работу.

Для изготовления гусеничного привода из покрышки необходимо обрезать у нее борта, оставив только часть с протектором. Это мероприятие требует больших усилий и терпения, так как для работы нужен только хорошо заточенный сапожный нож.

Чтобы немного упростить изготовление, необходимо периодически смачивать нож мыльной водой, что облегчит процесс разрезания резины.Некоторые люди используют для этих целей специально разработанные устройства. Также можно использовать электрический лобзик с прикрепленной к нему пилкой с мелкими зубьями. Также его нужно полить мыльной водой.

Первым делом нужно вырезать бортики из покрышки. Далее, при необходимости, в получившейся гусенице требуется удалить несколько внутренних слоев. Это сделано для придания ему мягкости. Если рисунок протектора вам не подходит, то стоит приступить к нарезке нового, что является довольно кропотливой задачей.

У этого типа гусеничных проушин есть одно явное преимущество перед предыдущей версией. Поскольку он неразъемный, без соединений, то надежность у него намного выше. Из минусов можно отметить небольшую ширину гусеницы, но для ее увеличения можно сращивать две-три покрышки.

Гусеницы

Простота изготовления таких гусеничных гребных винтов все больше привлекает владельцев вездеходов к использованию их на своей технике.Ремни с клиновидным профилем собираются в единую конструкцию с помощью проушин, которые приклепываются или привинчиваются к ремням.

В итоге оказывается, что в полотне гусеницы уже есть отверстия для звездочки. Для этого ремни необходимо укладывать друг на друга с близкими интервалами.

Изготовление гусеницы для вездехода

Под вездеходом понимается транспортное средство с вездеходом. К ним относятся тракторы, снегоходы, внедорожники и танки.Так как чаще всего это из подручных средств передвижения. Часто для этого используют мотоциклы или скутеры, но в итоге получается автомобиль, который не боится ни бездорожья, ни грязи. Повышенная проходимость Внедорожник во многом зависит от гусеничных гребных винтов, которые ставятся на колеса.

В этой версии гусеница будет иметь четыре полосы шириной 5 сантиметров. Их нужно вырезать из обычной конвейерной ленты. Затем выполните соединение с боковыми сторонами с помощью профиля в форме буквы П.Далее необходимо изготовить балансиры. С помощью штампа нужно изготовить детали в пол колеса из листовой стали. После этого необходимо сделать ступицы из бронзы. Полуколеса следует соединить шестью болтами. Балансиры изготовлены.

Следующим шагом будет производство валов для опорных барабанов гусеницы. В них следует проделать отверстия для подшипников. Барабаны могут быть изготовлены из дюралюминиевых заготовок. Соединяя их между собой, необходимо вставить резиновую звездочку. Оказывается, гусеница приводится в движение ведущей звездочкой с цепной передачей.Он установлен на задней вилке.
После этого следует собрать всю гусеницу в единое целое.

Вертикальная дуга должна быть снабжена стальной втулкой, через которую проходит ось колеса. К выступу этой втулки прикреплен механизм, фиксирующий конструкцию задней вилки. К оставшимся ушам вездехода крепятся гусеницы. Пропульсивная установка готова к работе.

Как видите, сделать гусеницу можно разными способами, главное иметь терпение и желание.

Самодельное оборудование для мотоблока. Навесной для мотоблоков, различного оборудования и навесного оборудования

Так получилось, что три года назад врачи установили мне кардиостимулятор и сделали инвалидность.

И запретили тяжелый физический труд. Передо мной встал выбор - ничего нельзя сделать, но я хочу это сделать. К счастью, по профессии я инженер, решил сделать оборудование, облегчающее работу на объекте.

Приближалось время копать картошку.И за 10 дней мне нужно было сделать прицепленную к мотоблоку картофелекопалку.

Посмотрел дизайн в магазине и в интернете, сделал аналогичный ... и остался не доволен результатом. Доработано: максимально упростил конструкцию, облегчил - и получилась отличная миниатюрная картофелекопалка без грохота. На все ушло около месяца. Но картофелекопалка оказалась в самый раз!

Сейчас прицепляю к мотоблоку, заводю двигатель - поехали! За агрегатом можно идти, можно просто смотреть, как он работает извне - на эффективность работы это никак не влияет.

А теперь подробнее о конструкции. Рама картофелекопалки изготовлена ​​из стального профиля, а прицепное устройство для навешивания на мотоблок - швеллер. Я взял опорные колеса от старого окрасочного оборудования, закрепил их на раме с помощью угольника и приваренных уголков, сделав их регулируемыми - для изменения глубины копания.

Лемех металлический из старой тары, только режущая кромка армирована прочным металлом от стальной пилы.К лемеху приваривали стальные прутки из проволоки толщиной 8 мм.

Сверху на раму я установил вал на подшипниках с кожухом стиральной машины с одной стороны и эксцентриком с другой. С помощью ременной передачи крутящий момент от двигателя передается на шкив, затем с помощью стержней возвратно-поступательные движения передаются на экран. В конструкции картофелекопалки я использовал самодельные сайлентблоки из металлических втулок и гильз с усилителем резьбы.

Детали картофелекопалки я раскрасил в соответствующие цвета и собрал в одну конструкцию. В результате получилась довольно легкая, но прочная картофелекопалка. Он отлично справляется со своей задачей.

Однако во время работы обнаружилась неожиданная проблема: картофелекопалка быстро забилась ботвой. Кошение вручную мне противопоказано.

Пришлось переподключить свою смекалку и в кратчайшие сроки из бензопилы, металлического уголка из бронированной сетки кровати, колес от детской коляски и стальных трубок был создан кусторез для стрижки ботвы.Кстати, сейчас той же косой заготавливаю сено, а в хозяйстве требует много.

Из угла при помощи сварочного аппарата сделал раму кустореза, из труб сварил руль для управления (на нем закрепил рычаг управления дроссельной заслонкой двигателя). Установил и закрепил бензопилу на раме, предварительно проворачивая редуктор ведущей звездочкой вниз. Режущий нож из высокопрочной стали крепился к ведущей звездочке через соединительную втулку.

Рама кустореза была установлена ​​на трех колесах от детской коляски. Почему три? Потому что четвертое колесо мешает процессу размещения голеней в проходах. Из стального прутка сделал кронштейн для подъема лежачей ботвы и перемещения ее в левый проход. Таким образом, легко и быстро изготовили кусторез для стрижки ботвы картофеля.

После скашивания рядков я прицепил картофелекопалку к мотоблоку и начал копать ... Сбор картофеля превратился в игру! Игриво косил, игриво копал.Единственная сложность заключается в том, что вам с женой придется вручную собирать картошку. Но время придет, мы хорошенько подумаем, и эта проблема тоже будет решена.

Кстати, на областной выставке-ярмарке технического и народного искусства «И невозможное возможно» мой картофелекопатель занял первое место в номинации «Декоративно-прикладное искусство» (изобретения технического характера).

В заключение хочу сказать, что все можно: вырастить хороших детей, построить дом, посадить дерево, сделать любую машину, получить хорошие урожаи.Главное - желание.

Инструменты для мотоблока своими руками - фото и чертежи

  1. При помощи сцепки соединяем картофелекопалку с мотоблоком. Через ремень происходит передача крутящего момента от двигателя на картофелекопалку
  2. .
  3. Кусторез для скашивания ботвы с устройством для подъема ботвы, лежащей в проходах

3. Начальный этап сборки конструкции картофелекопалки с установкой угла атаки лемеха и глубины копания

4.Из поливочного шланга (рукавов с усилителем резьбы), металлических втулок, болтов, шайб и гаек собираем сайлентблоки для соединения движущихся частей между собой

5 и 6. Все детали картофелекопалки изготовлены и окрашены. Можно приступить к сборке

Чертеж картофелекопалки

Рама с размерами отмечена синим цветом, подвижные штанги с размерами - красным, лемех со штангами и опорными колесами - черным, вал серый на подшипниках со шкивом

Мотоблоки соленоида Onderdelen Elektrische Starter Relis для Yamaha Kodiak...

280.96 руб.

Бесплатная доставка

★★ ★★ ★★ ★★ ★★ (0.00) | Заказы (0)

Мотоблок - помощник при обработке почвы, транспортировке грузов, уборке урожая. Для этих манипуляций его необходимо оснастить дополнительными насадками. Но в магазине они дорогие, комплектация дороже самого мотоблока. Многие мастера конструируют и изготавливают самоделки для мотоблока своими руками. В этом помогают статьи, фото, инструкции из Интернета.

Обладая простейшими навыками работы болгаркой, сварочным аппаратом, дрелью, можно собрать полезные самоделки из подручного материала и устаревших деталей. Самодельные конструкции зачастую изготавливаются из более прочного металла, чем покупные, и служат дольше.

Купить прицепную и прицепную к мотоблоку в интернет-магазинах

Самодельные комплектующие для мотоблока

К необходимым в хозяйстве весам относятся:

  • сельхозработники - плуги, фрезы, рыхлители;
  • для ухода за посевами - окучники;
  • грабли;
  • лопаты для снега;
  • сеялки, посадочные устройства.

Грабли для мотоблока

Самодельные грабли для мотоблока используются при заготовке сена для скота в небольшом хозяйстве. Они сделаны вручную из узких металлических труб и прутьев. Чтобы получить прочную конструкцию, детали собирают под сварку.

Самодельные грабли сделаны складными для удобства транспортировки.

Самостоятельно сконструировав грабли, вы можете сделать рабочую ширину по своему усмотрению. Высота захвата рулона регулируется. Грабли предназначены для сбора сена или скошенной травы на участке.Во втором случае можно уменьшить как ширину конструкции, так и размер зубцов.

Самодельные фрезы "гусиные лапки" для мотоблока

Помогают глубоко рыхлить почву, измельчать крупные комья земли.

Это устройство представляет собой цельносварную конструкцию, поэтому оно прочнее и долговечнее обычных мотоблоков. Куттер эффективно обрабатывает твердую почву под посев картофеля. Может пахать землю под снегом.

Качество вспашки зависит от степени заточки самодельных фрез.Земля становится пышной, поднимается на 5-10 см, если лезвия рубанков острые. Они давят большие и мелкие корни, уничтожают вредных жуков и проволочников, насыщают почву кислородом.

Самодельные «гусиные лапки» для штатного входного крепления необходимо изготавливать диаметром 52 см, хват - 1,25 м, количество балок - 30 шт. Каждая балка прикручена к катушке болтами.

Самодельный плуг

Самодельный плуг для вспашки несложно сделать даже человеку с минимальными навыками работы с металлом.Фрезы используются для рыхления уже использованной почвы. Плуг используется для обработки целинной почвы и плотной почвы. Имеет больший запас прочности. Плуг стоит дорого, купить его может не каждый дачник, но можно попробовать сделать самому.

Вам понадобится плита толщиной 4-5 мм и труба со стенкой такой же толщины. Конструкция крепится к каркасу. Главный элемент приспособления - это заточенная пластина, ее необходимо вырезать болгаркой в ​​виде отвала.Лемех имеет форму вытянутой плоской трапеции. Закрепляем трубу и собираем конструкцию полностью. К мотоблоку она присоединяется через сцепку.

Плуг оборотный

Плуг этой конструкции немного сложнее. На верхнюю часть изделия ручной работы прикреплено округлое перо. Идет не только вспашка земли, но и отвал срезанного пласта - при обработке целинных земель это иногда необходимо. Сложная конструкция оборотного плуга требует его изготовления профессиональным мастером, который может точно рассчитать параметры каждой детали.

Одной из разновидностей таких конструкций является плуг «Зыков». Для сборки своими руками понадобится подставка, которой он цепляется за мотоблок, непосредственно корпус плуга с лемехом, доска для упора и изогнутый отвал для переворачивания пластов. Лезвие плуга изготовлено из трубы диаметром 50 см.

Лопата-лопата

Мотоблок предназначен для выравнивания земельных участков под строительство инженерных сооружений. Он, как бульдозер, может очищать тротуары и дорожки от грязи и сугробов.Для изготовления самодельного клинка нужно взять металлический лист толщиной 2 мм. Внутри отвала для прочности приваривают вертикально более толстые металлические пластины - они не дадут прогнуться задней стенке отвала. Нижняя часть лопаты тоже нужна, она обшита жестью, чтобы дно не застряло в земле или снеге. Нижняя часть лопаты располагается под прямым углом к ​​нижнему основанию.

Самоделки для мотоблока своими руками можно сделать из использованных материалов.

Чтобы сделать самодельную лопату, вам понадобится пила по металлу, дрель и сварочный аппарат. В качестве материала подойдет стальная бочка на 200 литров. Его нужно разрезать по высоте на 3 части и две внешние из них нужно сварить. Толщина металла ствола достаточна для прочности приспособления.

Картофельная сеялка

Очень популярным и незаменимым инвентарем в саду является самодельная картофелесажалка. У него есть расширитель клубней с отверстием внизу и диски для закапывания их в землю.Заднее колесо изнутри необходимо закрыть пластиной, чтобы посадочный материал не попал под колесо мотоблока. Вся конструкция установлена ​​на стальном каркасе. Глубина его крепления регулируется.

Бункер может быть изготовлен из фанеры или тонкого оцинкованного листа. Деревянный ящик можно покрасить водостойкой краской. Чтобы клубни не повредились, внутренняя часть бункера покрыта резиной.

Высевающее устройство представляет собой металлическую трубку диаметром 10 см, к которой прикреплен сошник для прорезания борозды.Его высота, а значит, и глубина борозды регулируется вертикальным перемещением конструкции.

Борозды закрываются дисками, направленными навстречу друг другу под углом. Они приводятся в движение подшипниками. Ширина ряда изменяется ослаблением болтов лестницы и перемещением дисков. Чтобы на земле не оставалось следов от колес сеялки, почву можно рыхлить с помощью приваренных к раме культиваторов.

Сиденье самодельной сеялки для мотоблока крепится к металлической опорной раме.

Дисковый окучник

Из подручных материалов можно собрать удобное устройство для окучивания овощных культур, посаженных рядами. Основными элементами самодельной петли станут две металлические крышки от кастрюль или дисков одинакового размера. Их диаметр не менее 50 см. Края крышек или металлических дисков необходимо заточить как фрезы. Это основные детали окучника. Плоские крышки закругляем внутрь молотком.

Диски, собирающие почву катком вокруг стеблей картофеля или других культур, укреплены на металлической раме.К его нижней части приварены колесики для поддержки. Необходимо зафиксировать штанги диска подвижно, чтобы можно было регулировать угол наклона обрабатываемых поверхностей.

Это очень необходимо при ведении домашнего сада. Оснащенная различным навесным оборудованием, эта техника способна выполнять практически все: от окучивания растений до заготовки древесины или сбора мусора. Стоит отметить, что мотоблоки сложно назвать универсальной техникой. Список агрегатов, которые можно подключить к самым дорогим моделям, ограничен несколькими типами навесного оборудования.

Впрочем, работать только с заводскими агрегатами тоже не стоит. Практически каждый из необходимых для хозяйственных нужд узлов мотоблока можно изготовить своими руками по чертежам.

Навесное оборудование для мотоблока Нева своими руками

Перечень навесного оборудования для всех моделей мотоблоков очень большой. В первую очередь, это:

  • бороны и плуги;
  • Косилки и грабли
  • ;
  • картофелесажалок и картофелекопателей;
  • мотокультиваторов и прополок;
  • снегоуборочные машины и дровоколы;
  • сеялок и отвалов;
  • опрыскиватели и насосы.

Такой большой выбор навесного оборудования никогда не входит в комплект поставки мотоблока Нева. Сложно представить, сколько денег нужно на приобретение всех дополнительных устройств, необходимых для подсобного хозяйства. А также следует помнить, что полностью универсальные мотоблоки практически не производятся. Другими словами, агрегаты, подходящие для одной модели, очень редко устанавливаются на другой мотоблок. Иногда производители заранее предусматривают дополнительные возможности для улучшения своей техники, что достигается за счет использования дополнительных навесных агрегатов.К ним относятся:

  • утяжелители;
  • крипер;
  • дополнительных хабов;
  • переходники;
  • тележек транспортных;
  • рычаги упорные;
  • муфт.

Абсолютно любое подобное оборудование можно сделать своими руками или позаимствовать у других мотоблоков и переделать. Главное - убедиться, что они совместимы. При разработке оборудования следует учитывать максимальную мощность двигателя, способ подключения, габариты и вес, чертежи, максимальные нагрузки и другие показатели.В противном случае вы можете потерять деньги и потраченный труд.

С помощью специального самодельного адаптера из мотоблока «Нева» можно сделать небольшой трактор и максимально автоматизировать ведение домашнего хозяйства.

Его элементы:

  • металлический каркас;
  • Поперечный брус
  • ;
  • муфта;
  • ось, колеса и колесные опоры;
  • подтяжек;
  • блоков управления;
  • грузовик;
  • удобное сиденье.

Типовая рама прицепа изготавливается из любой стальной трубы длиной до 2 метров.К одному концу с помощью сварки прикрепляется сцепка. Это узел, с помощью которого вся конструкция крепится к фаркопу мотоблока. С другой стороны приваривается поперечный брус, размер которого следует подбирать исходя из ширины колесной базы автомобиля. Далее к штанге крепятся подкосы и колесные опоры, которые необходимы для обеспечения жесткости рамы и амортизации при движении по саду. Колеса следует снять с автомобильного прицепа или садовой тележки.

Обычно переходник и навесные агрегаты мотоблока соединяются одной сцепкой. Управление всеми функциональными узлами осуществляется с помощью специального многоколенного рычага. При их переключении вы можете отрегулировать изменение положения прилагаемой насадки. А еще вы можете использовать дополнительный рычаг для регулировки приложенной силы. В конце к поперечной штанге необходимо прикрепить металлическую основу, на которой будет располагаться водительское сиденье.

При большой длине дышла адаптера требуется самый мощный мотоблок.Мощность мотора также повлияет на размер колес и размер трубы, из которой позже собирается несущая рама.

Сборка дискового окучника для мотоблока Нева своими руками

Лучшим при работе в саду считается самодельный окучник дискового типа. При работе с ним необходимо применять минимальное количество физического труда. Уменьшая скорость передвижения, можно увеличить его максимальную мощность, что хорошо сказывается на результатах работы.Такая дисковая конструкция окучника отличается универсальностью. С таким приспособлением можно заниматься хозяйством после посадки различных растений и при их интенсивном росте.

В состав дискового окучника входят:

  • стоек;
  • Металлический каркас
  • ;
  • дисков;
  • специальных талеров.

Специальные талрепы необходимы для регулировки угла поворота дисков. От этого угла напрямую зависит глубина дисков и усилие, необходимое для выполнения задачи.Чтобы упростить жизнь человеку, дисковый окучник оснащен несколькими подшипниками скольжения, обеспечивающими удобство и надежность.

Диски должны быть из высококачественного металла толщиной 2 миллиметра. Наружные края следует загнуть, а в центре проделать специальное отверстие для переходников. Они закреплены на раме окучника. В случае, когда сделать диски своими руками не представляется возможным, то нужно брать их от старой сеялки или другого подобного оборудования.

Окучник может иметь переменную или фиксированную площадь покрытия. С помощью переменной можно регулировать расстояние между дисками, просто перемещая стойку. Узлы навесного оборудования собираются сваркой или болтовым соединением.

Картофелекопатель в сборе для мотоблока Нева

Навесной агрегат для мотоблока очень помогает при уборке картофеля и других растений.

Картофелекопалка состоит из следующих элементов:

  • лемех;
  • каркас металлический сварной;
  • барабан очистной;
  • Редуктор
  • .

Лемех - подвижная часть такого оборудования, которая состоит из металлических прутьев и нескольких стальных слегка заостренных пластин. Очень острые концы и края на всей структуре лапа должны быть тупыми, чтобы не порезать клубни растений во время уборки.

К сделать прочный каркас , понадобится металлический уголок, кусок швеллера и профильная труба. Размеры, а также масса сварной рамы, зависящая от массы используемых материалов и конкретных конструктивных особенностей, должны соответствовать габаритам и максимальной мощности мотоблока.

Редукционный механизм - самая важная часть картофелекопалки. Для его изготовления понадобятся два металлических цилиндра, которые служат стаканами для всех соединительных узлов. Такая конструкция обеспечивает взаимную работу ведомого и ведущего валов. Затем из стальной трубы нужно сделать ступицы , к которым крепятся звездочки трансмиссии. Эти элементы плотно прилегают к втулкам с помощью специальных призматических шпонок.

Самой сложной частью картофелекопалки является очистной барабан , в конструкцию которого входит несколько роликовых цепей, которые устанавливаются на специальные стержни.Такой агрегат еще называют беличьим колесом, которое закреплено на двух неподвижных осях, что делает его подвижным при движении. Другими словами, с помощью мощности вала двигателя лемех картофелекопалки, закрепленный на подвижном кожухе, сможет изменять угол наклона и совершать копающие действия при движении аппарата.

Угол наклона рабочего механизма и глубина копания изменяются ползунком. Такой бегунок изготавливается из фторопласта, а его технические параметры должны соответствовать характеристикам мотоблока.Это, прежде всего, скорость движения, максимальная мощность мотора и другие параметры. Дополнительно необходимо учитывать свойства почвы.

Снегоуборщик в сборе для мотоблока Нева своими руками

Не каждый человек может приобрести для себя заводской снегоуборщик ... Не всегда целесообразно покупать его на несколько месяцев использования. Очистить вручную всю прилегающую территорию тоже довольно сложно. Может быть изготовлен полностью эффективный снегоуборщик для мотоблока своими руками.

Самый простой вариант - снегоочиститель. Он состоит из нескольких основных узлов - лезвия и адаптера. Последний состоит из нескольких металлических стержней и кронштейнов. С помощью стержней лезвие крепится к раме изделия, а кронштейны позволяют регулировать его положение в разных плоскостях.

Регулировка может производиться как в ручном режиме , так и с помощью рычагов или тягового агрегата. В основе такой системы лежит поворотный механизм, который можно снимать с различной транспортной техники или изготовить самостоятельно.Для этого стоит взять за основу механизмы передних колес автомобиля.

Для сбора бульдозерного отвала необходимо изготовить каркас из металла, обшитый листом жести. Размеры снегоуборщика можно подобрать в соответствии с техническими параметрами устройства и характеристиками очищаемого участка. В случае, когда дорожки во дворе около 75 сантиметров шириной , то стоит сделать полотно 50 см. С таким отвалом можно довольно легко маневрировать при уборке снега.

К нижнему краю лезвия, который находится под углом к ​​оси привода рамы, крепится специальный нож с помощью надежного соединения. Когда угол наклона лезвия большой, лезвие легко срезает плотные слои снега. Малый угол помогает перемещать снег без особой мощности Аппарат.

Сборка универсальных навесных механизмов для мотоблока Нева своими руками

Довольно много видов самодельного навесного оборудования для мотоблоков имеют аналогичную конструкцию и принцип действия.Именно поэтому при сборке петли своими руками на мотоблок стоит позаботиться об универсальности. Например, картофелесажалку можно переоборудовать в картофелекопалку, а снегоуборочную машину - в небольшой бульдозер. Немного изменив конструкцию, один механизм можно использовать для разных работ на приусадебном участке. Это поможет сэкономить физические силы, деньги и место для хранения вещей.

Современные крестьяне не представляют своей деятельности без специальной техники.Большинство собирают навесное оборудование для мотоблока своими руками, так как эта машина поступает в продажу с минимальным набором дополнительных инструментов для обработки земли.

Для дачников и жителей сельской местности, где требуется возделывать достаточно большие участки земли, эта техника является настоящим спасителем, позволяя выполнять задуманные работы быстро, качественно и без больших физических усилий. В качестве трактора представляет ценность только мотоблок; для выполнения различных земельных работ нужно приобрести или изготовить навесное оборудование своими руками.

Дополнительных инструментов к этой машине очень много, поэтому приобретать их выгодно только крупным аграриям и тем, кто занимается выполнением земельных работ на заказ. Но чтобы обработать достаточно небольшие участки земли или в целях экономии, все эти инструменты можно создать своими руками. Часто специалисты советуют все же приобрести фаркоп в магазине, так как он играет довольно важную роль в работе и имеет универсальный вид. Для мотоблока он просто необходим, с его помощью крепится навесное оборудование, такое как: плуг, прицеп, картофелесажалка, окучник и многое другое, что нужно в работе фермера.К сожалению, этот блок связи не идет в комплекте с оборудованием, поэтому его придется приобретать отдельно. Но многие мастера при неудачных поисках муфты изготавливают ее сами.

Как сделать узел сцепления?

Эта деталь должна быть из прочного материала, так как она является связующим звеном между инструментом для работы и тяговым усилием мотоблока. Эта сборка должна иметь крепкие фиксирующие элементы с обеих сторон.

Для его изготовления вам потребуются следующие инструменты и материалы:

  1. Металл или швеллер.Они понадобятся вам для создания основной части узла.
  2. Крепежные детали в виде болтов, гаек и стальных стержней.
  3. Для того, чтобы положение агрегата было изменено, нужно продумать, какой элемент регулировки нужен. Это должен быть прочный металлический рычаг.
  4. Для сборки данной детали мотоблока понадобится сварочный аппарат, набор ключей, сверла и сверло по металлу.

Такие самодельные приспособления должны соответствовать габаритам и грузоподъемности станка.Узел должен иметь достаточно прочные крепежные детали и подходить по размеру к основному оборудованию.

Конечно, нужно сделать универсальную стяжку, так как к ней можно будет прикрепить как самодельные устройства, так и покупные.

Универсальная сборка собирается в следующей последовательности:

  1. Для начала нужно взять 2 П-образные металлические дуги одинакового размера, для их изготовления отлично подойдут швеллеры. В каждой металлической пластине нужно просверлить отверстия: в одной - 6 шт., А в другом - 8 шт.
  2. Корпус представляет собой более сложную деталь и собирается с помощью сварочного аппарата. Он должен четко измерить и просверлить отверстия под соединительные элементы, а на одном из кронштейнов необходимо продумать, как сделать подвижное соединение.
  3. Самым сложным в этой работе считается изготовление рычага, а точнее самого механизма регулировки положения мотоблока. Его основные части - винт, скоба и ручка.

Для проведения этой работы рекомендуется использовать специальный станок, на котором можно будет заточить все необходимые детали. Когда сцепка собрана и готова к эксплуатации, стоит проверить прочность ее крепления и крепления рабочего приспособления для мотоблока.

Навесные приспособления для мотоблока

Для обработки земли и выполнения ряда сельскохозяйственных работ на малом тракторе потребуются следующие дополнительные приспособления:

  1. Грабли.
  2. Плуги.
  3. Окучники.
  4. Картофелесажалки и картофелекопалки.
  5. Бороны.
  6. Машины прополочные и косилки.
  7. Дровоколы.
  8. Опрыскиватели.
  9. Фрезы роторные.

Все эти приспособления рано или поздно понадобятся, но чаще всего это грабли, плуг, культиваторы и приспособления для посадки и сбора картофеля.

Как сделать окучник?

Самая простая самодельная насадка - окучник.Для сборки этого устройства вам потребуются следующие инструменты и материалы:

  1. 2 диска одинакового размера из прочного металла. Их можно сделать самостоятельно или взять со старой сеялки.
  2. Болты, гайки, металлические оси и шайбы, подшипники скольжения.
  3. Т-образный металлический каркас.
  4. Стойки - 2 шт.
  5. Чтобы правильно отрегулировать угол поворота дисков, необходимо приобрести винтовые стропы.

Адаптеры расположены по центру дисков, с их помощью крепятся к каркасу.Стойки в идеале следует устанавливать на такие устройства, чтобы можно было дополнительно регулировать расстояние между дисками. Остальные детали собираются сваркой и болтовым соединением.

Картофелекопалка

Устройство незаменимо при уборке клубневых культур, особенно картофеля. Сделать своими руками такие самоделки для мотоблока не так-то просто. Перед работой необходимо создать чертежи навесного оборудования и продумать каждую деталь.

Рама, как основной корпус, сваривается из металлических уголков или швеллеров.Он должен быть достаточно прочным и устойчивым.

Для прямого сбора клубней нужны 1 или 2 металлические пластины с закругленными краями, это делается для того, чтобы они не порезали картофель. Также потребуются металлические стержни, которые привариваются к пластине. В совокупности такая конструкция называется лемехом - это подвижная часть этого устройства.

Не менее важным оборудованием является редакционный центр. Для его изготовления необходимо приобрести 2 металлических цилиндра, они предназначены для соединения 2-х втулок, обеспечивающих взаимодействие валов.

Корпус для очистки клубней. Неопытному мастеру сделать его довольно сложно. Для его сборки нужно приобрести роликовые цепи, стальные стержни, именно с их помощью нужно собрать конструкцию, которая по внешнему виду будет напоминать беличье колесо. Это колесо необходимо надежно закрепить на 2-х специальных стержнях, чтобы барабан мог вращаться.

Правильно собранные детали позволят использовать это устройство в работе долгие годы, а качественный результат порадует.

Снегоуборочное устройство

Выполнить несложно; для его создания нужно подготовить 2 металлические трубы и кронштейны. Так называемый отвал может быть изготовлен из листового металла. Стержни соединены с его корпусом сваркой, а кронштейны позволяют фиксировать угол наклона и положение относительно узла сцепления. Эту подвижную часть можно взять от бывшей в употреблении самоходной техники.

Картофельная сеялка

Для самостоятельной сборки данной насадки необходимо подготовить следующие детали:

  1. Рама является основным опорным элементом, ее можно сваривать из металлических уголков и швеллеров.
  2. К раме необходимо прикрепить металлическую ось, к которой будут крепиться колеса.
  3. Бункер для картофеля прикреплен к нижней части рамы.
  4. Звездочки должны быть правильно прикреплены к раме и подсоединены к регулятору.

Особое внимание следует уделять правильно отрегулированному расположению звездочек, так как это повлияет на распределение клубней в почве во время посадки. Колеса на этом устройстве могут быть разного диаметра, все зависит от габаритов мотоблока и навесного оборудования.

Некоторым умельцам удается создать универсальные приспособления для земляных работ, например, добавив или сняв какие-либо детали, из мотокультиватора можно сделать сеялку картофеля, а грабли легко переоборудовать в бороны, поменяв основные насадки на Рамка. Если подойти к этому вопросу грамотно и грамотно, то постепенно на мотоблок можно будет собрать все необходимые инструменты для хозяйственных и сельскохозяйственных работ.

Самоделки для мотоблока (52 видео)

Супер видео подборка лучших роликов

Приятного просмотра!

1.Сеялка для мотоблока своими руками

Картофельная сеялка от Ильдара Сунагатуллина

Как сделать сеялку для мотоблока (начало)

Как сделать сеялку для мотоблока 2

Как сделать сеялку для мотоблока 3

Как сделать сеялку для мотоблока 4

Как сделать сеялку для мотоблока 5 (габариты)

КАРТОФЕЛЬНАЯ КАССА домашняя (тесты)

Самодельная сеялка для картофеля.Пашу и сажаю картошку.

2. Самодельные культиваторы для мотоблока .

Самодельные культиваторы-ежики для мотоблока

Самодельный культиватор для минитрактора от мотоблока

Самодельный культиватор междурядный для мотоблока

Рыхлитель пропалывающий

3. Плоскорезы самодельные для мотоблока .

Картофелеуборочная машина для мотоблока своими руками.Плоскорез для мотоблока

Плоскорезка для мотоблока. Захват 1 метр

Агрегат культиватор-прополочный 2-рядный к мотоблоку

4. Самодельный окучник для мотоблока

Окучник дисковый для мотоблока своими руками

Окучник дисковый для мотоблока своими руками. Размеры

Окучники для посадки картофеля. Супер вариант!

Дисковые окучники с культиваторными лапами для окучивания картофеля

Фотообзор создания дискового окучника для мотоблока

5.Самодельные косилки для мотоблока

Самодельная роторная косилка для мотоблока в паре с адаптером
Ножи на 1 см выше одного по отношению к другому. Роторы изготовлены из металла толщиной 3 мм. В воздухозаборнике установлен дополнительный бумажный воздушный фильтр, наполовину легковой.

КОСИЛКА НА МОТОБЛОКЕ СВОИМИ РУКАМИ (мотоблок Нева МБ 3)
В этом видео я покажу, как работает роторная косилка для мотоблока из металлолома.Ширина самодельной косилки 45 см, высота стрижки 3,5 см. Роторная косилка создана для мотоблока Нева МБ 3, хорошо скашивает траву любой высоты, как низкую, так и высокую.

6. Самодельные проушины для мотоблока

Как сделать проушины для мотоблока. Производственный процесс.

Мини-видео об изготовлении самодельных проушин для мотоблока своими руками.

7. Картофелекопалка самодельная для мотоблока .

Картофелекопалка предназначена для выкапывания корнеплодов на дачном участке или приусадебном участке.Комбинируя свой мотоблок с вибрационной картофелекопалкой, вы значительно упростите процесс выкапывания картофеля, который раньше превращался в час вашего времени. В данной модели картофелекопалки производитель учел все недостатки выпущенных ранее экземпляров. В соответствии с запросами покупателей, ранее приобретавших данную модель, в конструкцию экскаватора были внесены изменения. На сегодняшний день полтавская картофелекопалка - самая популярная модель в своем классе, о чем свидетельствуют поисковые запросы в Яндексе и Google.Цена от производителя, доставка в любой регион Украины станет приятным завершением покупки экскаватора.

Характеристики картофелекопалки для мотоблока:

Ширина захвата: до 390 мм
- глубина обработки: до 180 мм
- привод: ремень
- почвоотделитель: регулируется частотой вращения двигателя
- размеры, ДхШхВ: 900х670х570 мм
- масса: 34 кг

Самая простая самодельная картофелекопалка для веерного мотоблока. В этом видео я показываю изготовленную мною картофелекопалку, с помощью которой я копаю картошку на своем участке уже более 3-х лет.

Картофелекопалка изготовлена ​​из подручных материалов для мотоблока "Нева", без использования грохота. Легкий, простой, надежный и экономичный.

8. Самодельный дровокол для мотоблока

Скалыватель для мотоблока

Дровокол + дровокол для мотоблока

Как сделать дровокол

Дровокол стоечный

9. Самодельный снегоуборщик для мотоблока .

Самодельный шнековый снегоуборщик для мотоблока

10.Самодельная сеялка для мотоблока

Сеялка кукурузная к мотоблоку

11. Самодельный прицеп к мотоблоку

Прицеп может быть прикреплен к автомобилю, минитрактору и мотоблоку

Прицеп к мотоблоку своими руками

Размеры прицепа к мотоблоку и минитрактору своими руками

Сделай сам мотоблок от заднего моста от ваз. Как сделать мотоблок из моста из ваз Самодельный тяжелый мотоблок с коробкой передач

Многих интересует, можно ли сделать мотоблок своими руками.Тяжелый мотоблок или малогабаритные мотоблоки - незаменимые помощники в сельском хозяйстве, но не у всех фермеров и дачников есть возможность приобрести такую ​​технику. Поэтому при наличии определенных навыков, знаний и навыков мотоблок можно собрать своими руками. Для того, чтобы мотокультиватор своими руками служил долго, создается схема проекта. Необходимо правильно измерить детали, купить материалы и инструменты, а также заполнить технические чертежи и размеры узлов.Вы можете воспользоваться одной из инструкций народных мастеров, которые пишут на специальных форумах, как сделать мотоблок своими руками.

Любые рекомендации в Интернете, как самостоятельно выполнить мотоблок, следует проверять по отзывам. Хорошо, если пользователи таких самодельных мотоблоков будут друзьями или знакомыми. Тогда их отзывам можно доверять, в остальных случаях обязательно проверять все советы по сборке и использованию самодельных устройств.

Как собрать мотоблок самому

Рассмотрим, как собрать мотоблок своими руками.Детали, которые можно использовать для поделок, берут из старых мотоциклов и металлолома. В качестве двигателя, который часто ставят на самодельные мотокультиваторы, можно использовать мотор от Дружбы - бензопилу.


Такой двигатель имеет достаточную мощность, позволяет использовать различное навесное оборудование. Это значительно расширяет функциональные возможности мотокультиваторов. Многие ставят на мотоблок двигатель от мотороллера Муравей, который имеет отличные характеристики и параметры для работы на дачном участке.

Для создания мотоблока в домашних условиях потребуются следующие запчасти и материалы:

  • Уголки стальные размером 36х36 мм или трубы 60х50х2 мм. Из этих деталей можно собрать раму для мотоблока.
  • Двигатель в сборе.
  • Топливный бак.
  • Выхлопная система.
  • Воздушный фильтр.
  • Kickstarter.
  • Руль, на котором должны быть рычаги сцепления и газа.

См. »Обзор популярной серии мотоблоков МБ-1


Смастерить мотоблок вам помогут следующие инструменты:

  • Сварочный аппарат.
  • Дрель.
  • Vice.
  • Набор рожков и гаечных ключей.
  • Станок шлифовальный, на котором должен быть установлен специальный диск для резки металла.

Схема создания мотоблока

Самодельный мотоблок от КПП ЗАЗ состоит из 2-х колес, самоходный, в сборе с двигателем, на котором происходит принудительное охлаждение ГБЦ. Осуществляется с помощью воздуха. Мотор нужно подбирать так, чтобы он мог работать на разных скоростях, в том числе и на малых, и мог выполнять большие объемы работы.Можно поставить мотор от самоката, а остальные элементы снять с него:

  • тросы управления;
  • подушки двигателя;
  • ручек;
  • цепей;
  • дуга, каркас.


Тормоза на мотоблоке используются как заводские, так и собственные. Самодельные тормоза учтут необходимые параметры и нагрузки.

Имея под рукой все необходимое, вы сможете быстро и без проблем сделать самодельный мини-культиватор в домашних условиях.Мотоблок на базе КПП ЗАЗ создается следующим образом:

  1. Из труб сваривается П-образный каркас.
  2. На токарном станке нужно отшлифовать ось колеса.
  3. Сделайте 3 самодельных шарнира, которые подходят для передней и управляющей тяг. Такой подход при сборке использовал конструктор Архипов, когда делал свой мотоблок. Петли использовались для соединения культиватора, руля и плуга.
  4. Приварите стальную трубу к раме станка, на которой должна находиться ось.Он нужен для передачи напряжения на коробку передач. Чтобы такое напряжение постоянно присутствовало, необходимо сделать качающуюся качельку.
  5. Приварите ручку переключения передач. Для этих целей подойдет небольшой отрезок стальной трубы.
  6. Ходовая часть может иметь шаг цепи 12,7 и 15,9 мм. Звездочки на цепи имеют следующие характеристики - выходной вал 11 мм, выходной вал 60 и 20 мм, ходовая ось 20 мм.

См. «Возможное навесное оборудование для мотоблока Нева


Основные этапы изготовления мотоблока:

  1. Приваривается рама, на которую затем должен быть установлен двигатель, 2 трубы в виде дуги.
  2. Между ними прикреплен топливный бак.
  3. Собираем мотор при помощи кронштейна, который также приваривается к раме.
  4. Мотор с подвеской необходимо навесить на ось, а затем все детали соединить с дугами рамы.
  5. Выходной вал установлен.
  6. Кабели управления натянуты.
  7. Цепи натянуты.

Трансмиссия и сцепление

Самодельный мотокультиватор на базе КПП ВАЗ или на базе МКПП должен иметь отличную трансмиссию.Он нужен для того, чтобы передавать крутящий момент от мотора на колеса, изменять скорость и направление машины. Эта часть мотоблока состоит из последовательно соединенных между собой узлов:

Редуктор
  • ;
  • дифференциал;
  • Сцепление
  • ;
  • трансмиссия.

Коробки передач и трансмиссии делятся на несколько типов:

Ремень
  • ;
  • цепочка;
  • шестерня;
  • совмещено.

Наиболее оптимальным решением является установка на мотоблок зубчатой ​​передачи, имеющей несколько скоростей вперед и назад.

В мотокультиваторах можно использовать трансмиссии, которые состоят из 2-х редукторов - шестеренчатой ​​(установлена ​​сверху) и червячной передачи (снизу). Такая конструкция подходит для легких и средних автомобилей, но для тяжелых мотоблоков необходимо устанавливать более модернизированные версии.

Червячная передача может комплектоваться центробежным автоматическим сцеплением.Ременная передача на коробках передач этого типа также может выступать в роли муфты, которая выполняет свои функции через натяжной ролик и механизм управления (тяга и рычаги).

Важной частью трансмиссии и сцепления является выжимной подшипник. Скорость передачи крутящего момента зависит от выжимного подшипника.

Шасси и органы управления

Ходовая часть - это рама, на которую должны крепиться все детали мотоблока и колеса. Когда рамы нет, то ее функции выполняет трансмиссия, и на нее следует смонтировать мотор и колеса.

Самодельная лебедка мотоблока предназначена для облегчения тяжелого ручного труда при обработке почвы и может заменить любой мотоблок или мотокультиватор. С его помощью можно вспахивать землю под грядки, сажать, боронить, жаться, перекапывать картошку. Таким образом, сельскохозяйственная лебедка позволяет проводить полный цикл обработки почвы при выращивании картофеля. Машина способствует сохранению и поддержанию плодородия почвы, что приводит к максимальному урожаю.

Среди неосновных функций - возможность перемещать грузы и веса. Транспортировка осуществляется в багажнике автомобиля, перевод из транспортного в рабочее состояние занимает несколько минут.

Изготовлена ​​лебедка - мотоблок из подручных материалов с использованием стандартных общедоступных деталей и обычных материалов (трубы, уголки, звездочки и цепи от автотранспорта). Для самостоятельного изготовления потребуются: желание, сварочный аппарат (несколько видеоуроков по сварке можно скачать здесь), умение на токарном станке превратить несколько простых деталей токарём любой квалификации.

Принцип работы с сельскохозяйственной лебедкой заключается в последовательной вспашке земли с возвратом плуга в начало борозды. Желательно проводить работы вдвоем, но при необходимости можно и в одиночку. При этом можно вносить удобрения (перегной) прямо в борозду, чтобы питательные вещества использовались по назначению, а не пошли на развитие сорняков. Даже дерн вспахивает (целинная земля). Сначала использовался классический самодельный плуг с ручками, который требовал начальных навыков пахаря (забавное видео можно посмотреть ниже) и весил на пару килограммов больше модернизированного.

Суть модернизации в том, что добавлены два направляющих колеса (большое и малое), в результате плуг самостоятельно перемещается по борозде. Пахарь больше не нужен. Есть возможность регулировки глубины и ширины вспашки. Вы можете посмотреть видео здесь. Таким образом, два человека (а то и один) могут за несколько часов справиться с такой непростой задачей, как посадка или выкопка картофеля для семьи на всю зиму.

Основа сельскохозяйственной моторной лебедки - двигатель от советской бензопилы «Урал» или «Дружба».Для передачи мощности от двигателя на барабан, наматывающий трос, используется цепная передача. Звездочки закуплены от мотоцикла «Минск» (в первой версии использовались звезды и цепи от Жигулей ВАЗ 2101).

Включение скорости осуществляется с помощью развитой сборки на базе кулачковой муфты, взятой из любого справочника по машиностроению (хотя это было обнаружено гораздо позже, чем сама разработка).

Пила оснащена обгонной муфтой, но разматывать трос напрямую было бы очень сложно, поэтому возникла необходимость в разработке такого устройства.Агрегат оказался достаточно надежным и удобным, за 10 лет эксплуатации не вышел из строя. Необходимо было только заменить вилку, так как со временем она изнашивается. Ведутся работы по устранению этого явления.

На данный момент есть несколько идей, но нет времени воплощать их в металле. (Модернизация уже появилась) Для транспортировки лебедки для вспашки по участку она оснащена двумя колесами, с помощью которых перемещение по участку не вызывает проблем, даже при забитой спине.

На других страницах сайта размещена подробная информация обо всех узлах и устройствах, а также подробные чертежи самодельной сельскохозяйственной лебедки, чертежи плуга, окучника и другого навесного оборудования для мотоблока. На страницах есть формы для добавления комментариев, где вам предлагается принять участие в обсуждении структуры в целом, отдельных блоков, а также вы можете получить ответы на свои вопросы.

Лебедка пахотная своими руками - фото

Модернизация Иж 2717 | Автор темы: Бритни

Пишем все, что связано с переделкой Иж 2717...

Сергей (Юдит) На этой машине у меня двигатель 1,8 84 л / с .. На трассе чувствую себя увереннее. При помощи переходной пластины установили коробку передач от ВАЗ 2107 (5-ти ступка) .... От проблем родной коробки избавился, так как на этой машине она ненадежна (хомно). Спидометр валяется на 5-7 км / ч, но это не страшно ...
Установлено итальянское газовое оборудование ... Расход авто почти вдвое уменьшился.
Установлено электронное зажигание от 2109 с октановым переключателем AD7GD... Плюсы в том, что зимой машина заводится с тыка, несмотря на морозы. При переключении с бензина на газ и наоборот октан AD7GD автоматически устанавливает опережение зажигания, и это очень важно, так как опережение на газе должно быть на 8 градусов выше. При работе на бензине при резком нажатии на газ стук пальцев отсутствует вообще ...
Полностью сняли и установили систему охлаждения от 2140 с добавлением форсированного электронасоса от Газели...

Больше никаких проблем с перегревом двигателя. Зимой это вообще кайф.
Разобрали задний мост, так как на этой машине лажа, как и коробка. Была установлена ​​переделка с 2140 люкс (скоростная) .. Так как большие (до 500 кг) грузы не везу, то очень доволен. Кто возит товар .. Советую ставить именно от 2715 или от фермера.
Установил контроллер от холодильного оборудования ID 974 ... С помощью этого устройства я настроил себя вручную включить вентилятор охлаждения... 95-97 градусов зимой, 85 градусов летом .. Очень удобно. Зимой Ташкент ..
Установлен споллер. Привезен из Ижевска родным. Очень сильно чувствуется на скорости ... Минус литр топлива на 100 км. Стало темно ... Завтра выкину картинку споллера.

Сергей (Юдит) В этом году сделаю. Почти все уже есть ... Все это будет стоить около 10 000 тысяч, но оно того стоит.

Виталий (Амедео) У вас есть 2 запасных колеса?

Сергей (Юдит) Виталий, Разобрался с вопросом, но в этом переделанном мосту стоят полуоси Одов... Так вот запаска одна ... .. Сатилиты подгоняют мосты Оды к Москвичам, вот и вся фишка ... Разница только в длине полуосей.

Виталий (Амедео) Сергей, а как тогда у полуосей разная длина ???

Сергей (Юдит) Виталий, Надо удлинить чулок моста на длину полуосей ... Я еще занят, но когда выйду на свободу, покажу, как это сделать.

Виталий (Амедео) Сергей, сложно взять мост из обычной оды

Сергей (Юдит) Виталий, Одовский мост ненадежный.Просто не такой хороший дизайн, как коробка. Нет ничего сложного. Это просто.

Виталий (Амедео) Сергей, тогда покажите как переделать?

Максим (Деорвинн) Я хочу воткнуть себе вазо-мост, кто об этом думает?
Идея такая, КПП ваз + мост ваз

Сергей (Юдит) Я уже говорил, что мост вазо поставить можно, но нужно снять топливный бак ..

Чаталья (Парадзанай) Сергей, вопрос такой - у меня сейчас двигатель от копейки 2717 и 5-ти ступка от ВАЗа убитая (коробка модель хз какая, 2 раза перебрал).Машина вообще не едет 🙂 Двигатель я так понял от ВАЗ НИВА Карбюраторный? Хочу установить либо такой. или инжектор, посоветуйте какой - ношу грузы. По поводу КПП, тоже можно посоветовать, что у вас от 2107, но каков дизайн таблички? Слесарь говорит при замене двигателя и коробки передач будут затачиваться, обыскиваться и т.д.

На втором этапе планирую установить газовое оборудование - какой у вас расход на сотку с ним?

Сергей (Юдит) Так так.... Насколько я понял, у вас двигатель от 2101 .... Есть три типа двигателей на 2001 год ... 1, 1, 1, 3 ... и 1, 5 ... Если у вас 1 , 1 или 1, 3, то для 5-го ступки маловато ... 5-я передача почти сто килограмм не тянет. 1, 5 должен тянуть, но зависит от компрессии ... Если компрессия меньше 8 кг / см, то двигатель на 5 не потянет ... У меня двигатель москвич, объемом 1, 8, 84 л / с ... Карбюратор 2107 ... Конечно, установка инжектора есть силовая... Если есть возможность постановки на учет в ГИБДД, то сразу ставьте Нивовский 1, 7 или 1, 8, а лучше сразу инжектор ... Если возите большие грузы, то сразу советую поставил коробку нивов, она посильнее ... двигатель установить коробку ваз. Из ГБУ лучше итальянского, но мол белорусский неплохой ... Расход газа по трассе 110 - 120 у меня 11 литров. Можно снизить расход топлива, но при обгоне на 5 передаче это очень сложно...

atalya (Paradzanai) Да, машину я прописал уже с копеечным двиглом без документов, на ПТС был другой родной двигатель :)) За бутылку все уладилось. Машина больше 80 км / ч не едет, видимо там 1,3, да еще и 5 передача вылетает, КПП херня.
Как я понял, вообще печка не нужна, но с 2107 емкостью и коробка тоже пойдет. Ищу ниву, ищу ...

Виталий (Амедео) Сергей, сейчас в ГАИ не смотря на какой двигатель

atalya (Paradzanai) Ну как бы эти паразиты, номер и модель двигателя, то при регистрации все равно проверят, а машину без блата не зарегистрируешь...

atalya (Paradzanai) Да двигатель изначально слабоват, так четко было. поэтому решение поставить новую пришло вместе с решением поставить ГБО. А 5-ступенчатая КПП «Нивовская» наверняка переживет? :))) если найду

Виталий (Амедео) Сергей, Москвич хорош, когда новый или пробег мизерный, остальное хлам

atalya (Paradzanai) от 2107 будет ли инжектор катиться с грузом?

Теги: Мотоблок от ваз моста своими руками видео

Минитрактор собран на базе КПП ВАЗ, Московского моста, передних ступиц ЗАЗа, как говорится, сборной сборной, т...

На ВАЗ 2106 скулит коробка передач. Как убрать этот вой? Могу ли я приспособиться в гараже? Я думаю, ты сможешь ...

Роман, сделать стружку из пластиковых крышек от бутылок и залить в мост

Вероника проверяет уровень масла

Вадим не пустил!

Дарья, не надо. Можно и хуже.

Иван Залейте масло в коробку передач. Или добавьте более густое масло ... но в разумных пределах.

Станислав Куплю коробку передач б / у. дешевле и меньше хлопот, чем самому крутить, не знаю что !! Я видел, как особо фанатичные деды поправляли пробел через газету! попытайся!

Максим То жаба ему цыцку уже дала, он регулируется на специальной стойке и вручную ноет

Ольга Лучше не лезь.будет еще хуже, лучше немного громкости на ресивере добавь верю.

Нина Можно.

Антон Да вот и все, потом редуктор поменяешь, там копейки стоит, если жаба совсем душит, то с разборки

Полина Можно, если он еще только что-то напевает, а не лает. Учтите, что мост нужно полностью разобрать, и сейчас не тот сезон, чтобы гайки в холодном гараже крутить. Сначала отсоедините кардан от коробки передач и посмотрите, не ослабла ли гайка на хвостовике коробки передач.В идеале есть «щадящая технология» с деформирующейся гильзой, но если отпустить, подтянуть. просто подложите что-нибудь под колеса, а то уйдет! Если хвостовик затянут, то, скорее всего, увеличивается зазор в главной паре из-за износа или частичного разрушения одного из двух радиально-упорных подшипников, в которых вращается коробка дифференциала с ведомой шестерней. Замените кромку и отрегулируйте зазор в гипоидной передаче. Вот они язвительно на счет газеты, но тщетно. Если нет индикатора часового типа, как проверить зазор? Газету нарежьте лентами и проденьте через зубчатое зацепление.При включении газеты люфта быть не должно, а вот Геннадий не должен заклинивать передачу. Когда выходит газета, должен быть заметный люфт. Кроме того, не перетягивайте радиально-упорные подшипники - вручную!
Из проблем: может быть сложно снять закисшие тормозные барабаны, сложно снять и поставить натяжную пружину на колодки, без подготовленного крюка может быть сложно вытащить полуоси без обратного молотка.
Запаситесь герметиком и маслом.

Мотоблок своими руками

Самодельный мотоблок

Если вы решили сделать самодельный мотоблок из двигателя мотоцикла, то главное условие - максимально использовать использованные автомобильные агрегаты, минимально их видоизменяя. Это потребует некоторого опыта и накопленных знаний, а также большого запаса терпения и работы. Результатом проделанной работы станет надежная сельскохозяйственная машина, адаптированная практически к любым условиям. При возникновении неисправности ремонтом будет замена сломанной детали или вышедшего из строя сборки.

Например, если взять подрамник или силовой агрегат: они производятся серийно. Если рассматривать переходник-редуктор, то он взят от главной передачи моторизованной каретки.

Делаем самодельный мотоблок из двигателя мотоцикла

Для успешной работы мотоблока разработана схема многоступенчатой ​​кинематической трансмиссии, увеличивающая относительное передаточное число, а также тяговое усилие и крутящий момент. Вместе с переходником редуктора на кинематической схеме представлен главный редуктор.При совмещении коробки передач с колесной парой и главным приводом получается высокоэффективный движитель.

Специальный механизм натягивает приводные цепи. Он крепится штифтами к ползункам, которые выполнены из стального уголка. Последние также могут двигаться, затягивая или ослабляя приводную цепь. Для этого салазки снабжены пазами и двумя регулировочными винтами и крепежными болтами М10.

Самая трудоемкая конструкция - это главный редуктор.Он изготовлен из заранее подготовленных стальных пластин (10 мм). На место установки подшипников ставятся диски жесткости.

Сварные швы прочные, чтобы предотвратить утечку масла. К задней стенке КПП приваривается кронштейн-кронштейн, позволяющий прикрепить грузовую тележку или прицепной сельскохозяйственный орудие. Если использовать грузовую тележку, то мотоблок становится мини-трактором.

Стальной лист (5 мм) используется для изготовления крышки редуктора. Крепится к корпусу винтами М6.Цилиндрические прямозубые шестерни и валы взяты от сельхозтехники. Следует помнить, что промежуточный вал предназначен для отбора мощности, поэтому лучше делать новые валы, чем использовать старые. Дифференциал главного редуктора на мотоблоке входил в списанный электромобиль.

Блокировка колес мотоблока с двигателем от мотоцикла

Блокировка колес - необходимое техническое решение мотоблока с конструктивной точки зрения.На правом полуоси, где находится шлицевой конец, обрабатывается цилиндрическая шейка, которая должна быть немного глубже шлицевой канавки. На противоположном конце полуоси проделывается резьбовое отверстие.

При вращении регулировочного винта M12 ось смещается под действием винтовой пружины. Далее внутри дифференциала полуось отходит от зацепления с «родной» шестерней и входит в зацепление с соседней шестерней, которая блокирует колеса.

Рабочие колеса мотоблока изготовлены из колес списанного электромобиля.Каждый диск в ободе имеет 16 прорезанных канавок, в которые приварены стальные пластины, которые будут служить основанием для выступов. После этого к ним привариваются перемычки, и получаются обода пахотных колес.

Плуг для мотоблока

Узел, регулирующий вхождение плуга в почву, сделан очень качественно. Он состоит из сварного П-образного корпуса с монтажным и ограничивающим выступами. В них вставлена ​​градиентная пятка плуга, способная вращаться в вертикальной плоскости с помощью втулочно-осевого соединения.Требуемый угол поворота устанавливается штифтом М16. К пятке вертлюга приваривается швеллер. За счет небольшого поворота в сторону, где почва отваливается от плуга, появляется возможность правильно установить последний.

К балке крепится также отрезной нож. Для установки под нужным углом к ​​почве и на нужную величину используется стандартный зажим с накладкой и два болта М12 с гайками. Перед мотоблоком на V-образной скобе расположено вспомогательное колесо.

Его назначение - обеспечить удобство при транспортировке или перемещении мотоблока.

Управление мотоблоком осуществляется двумя тягами от косилки с ручками. Также для этого используются ручки управления реверсом и скоростью.


Производительность мотоблока от трех до пятисот квадратных метров земли в час. Обычную почву можно пахать на второй передаче. Для тяжелых почв в первую очередь поработайте.

Как сделать мотоблок своими руками из двигателя планеты

Схема создания мотоблока идеальна для двигателей «Восход», «Минск», «Муравей».Лучше всего зарекомендовал себя двигатель от ИЖ «Планета-3». Чтобы сделать мотоблок своими руками из двигателя планеты, нужно внести небольшие конструктивные изменения.

Охлаждение двигателя принудительное, подключено через зажигание - к катушке. Мощность двигателя 18 л.с. Благодаря установленной коробке передач есть передача заднего хода.

Транспортная скорость - до 70 км / ч. Минимальная скорость 5-6 км / ч. Тележка сделана из двух старых прогулочных колясок тарельчатого типа и может выдержать до 500 кг.

Рама приварена к швеллею. При моделировании мотоблока нужно учитывать опору двигателя, поэтому продольную ось коробки передач смещаем на 10 мм относительно оси двигателя. Двигатель может быть установлен по-разному. Для увеличения мощности двигателя в канал врезается дополнительный вал.

После этого ставим топливный бак. По окончании сборки придаем мотоблоку красивый внешний вид, покрасив его.

Мотоблок способен преодолевать 50-70 км в сутки. На асфальте можно держать скорость 50-60 км / ч. Может использоваться как транспортное средство и как мотоблок.

Мотоблок своими руками из видео подборки мотоцикла

См. Также:

Минитрактор из мотоблока - Переделываем мотоблок на минитрактор.

Чертежи самодельных тракторов - Скачайте чертежи и сделайте трактор своими руками.

Как починить мотор мотоблока - Самостоятельный ремонт мотора от мотоблока.

Все своими руками и своими руками

Просмотры: 2075

Ниже представлены технические характеристики самодельного мотоблока с двигателем от мотоцикла Урал. Выскажите свое мнение о машине в комментариях.

Оригинальное название: Caseiro de pe detras tractor con motor de moto Ural

Дата выпуска: 09.10.2014

Продолжительность: 1:39

Качество: НизкоеHDRip

Добавил admin: по просьбе Антонина

Ответ автовладельца Виктора: На мой взгляд, машина резвая.

Смех в тему: На ранней стадии брака супружеский долг исполняется, потом исполняется.

Описание: Размеры следующие: длина - 3923, ширина - 1100, высота - 1769 мм.

Колесная база 2075 мм. Дорожный просвет составляет 210 мм.Автомобиль оснащен гибридным силовым агрегатом. 2-цилиндровый двигатель оборудован системой вывода мощности. На цилиндр по 4 клапана.

Диаметр одного цилиндра
74 мм, ход поршня 78 мм. Коленчатый вал двигателя разгоняется до 3000 об / мин. Максимальный крутящий момент сохраняется до 4000 об / мин.

Видео: самодельный мотоблок с двигателем от мотоцикла Урал

Тяжелые мотоблоки своими руками

(из раздела Самодельные мотоблоки нашего фотоальбома)

Самодельные мощные и сверхмощные мотоблоки (для обработки участков 1-2 га): фото, схемы и крепления узлов и деталей, чертежи, конструкция рамы самодельного мотоблока, описания и инструкции, как сделать самому.

Приятного просмотра!

Посмотреть другие материалы по теме Тяжелые мотоблоки своими руками:
в разделе Самодельные мотоблоки.


Возможно, вам будет интересно посмотреть.

Можно ли из заднего моста ВАЗ сделать мотоблок своими руками? Собрать полноценный мотоблок не получится, но прицеп от этого агрегата для сельхозтехники получится отличным. Конечно, в конструкцию моста придется внести ряд изменений, но это поможет нам в будущем правильно собрать новую раму прицепа.

Сборка мотоблока с нуля

Если вы собираетесь спроектировать своими руками весь мотоблок или даже целый минитрактор, перед началом работ следует подумать о целесообразности реализации такого проекта. Современный рынок может предложить пользователю множество моделей мотоблоков отечественного и китайского производства, характеристики которых позволяют работать с малой и средней сложностью. К тому же цена на такое оборудование вполне доступна для многих пользователей.Итак, проект по созданию собственного мотоблока должен иметь следующие преимущества:

  • низкая стоимость;
  • возможность использования при сборке старых деталей от техники, автомобилей или мотоциклов;
  • с улучшенными характеристиками по сравнению с заводским аналогом;
  • дополнительных функций.

Проект стоит реализовывать, если выполнены не менее 3 пунктов из перечисленных. В остальном идея не стоит затрат и проще купить готовый мотоблок, даже б / у, с последующим обновлением деталей.

Теперь о дизайне. Вам необходимо найти чертеж, по которому будет производиться самодельная сборка. На чертеже будут указаны основные детали, особенности их установки, а также способ изготовления крепежа для запчастей. Без документации реализовать проект будет невозможно, поэтому первоочередная задача - найти наиболее подходящий чертеж. После этого можно приступать к подбору материалов.

Детали, сборка новых агрегатов и комплектация мотоблока

К сожалению, не многие запчасти от старого ВАЗа можно использовать для мотоблока.Вот список того, что пригодится в том или ином случае:

Двигатель
  • , так как на Жигулях двигатель бензиновый, этот вариант не самый экономичный;
  • топливный бак и детали топливной системы;
  • система отвода выхлопных газов;
  • воздушный фильтр;
  • стартер;
  • руль, рычаги дроссельной заслонки и сцепления;
  • коробка передач раздаточная коробка;
  • колеса;
  • Задний мост
  • - пригоден для сборки прицепной конструкции.

По сути, это все, что можно использовать от ВАЗа. Сделать самодельный мотоблок из Жигулевского моста и подобных моделей ВАЗ без множества переделок очень сложно, поэтому приходится использовать только отдельные части шасси.

Обычно за мотоблок берут дизельный двигатель, поэтому стоит вникнуть в старые мототехники, например, в том же мотоцикле. Есть и самодельные моторы для пил, но они используются для легких земляных работ.

Выбор двигателя очень важен, поэтому ориентируйтесь на вид работы, которую будет выполнять мотоблок. Для средних нагрузок с вспашкой земли и уборкой урожая двигателя от мотоцикла вполне хватит, а для более кропотливой работы уже потребуется двигатель от машины.

В некоторых случаях при нехватке запчастей можно купить оригинальные запчасти на мотоблок и использовать их в конструкции. Этот вариант стоит рассматривать только в том случае, если на чертеже есть рекомендации и примеры переделки купленных запчастей.

Так как нам необходимо получить рабочий прототип, постарайтесь максимально полно следовать всем инструкциям и проводить все работы по схеме и чертежам.

Минитрактор

Минитрактор отличается от мотоблока большей мощностью, а это значит, что область применения техники в хозяйстве увеличивается и меняется. Сделать минитрактор из мотоблоков достаточно просто, подсоединив подходящий прицеп. Здесь можно использовать как заводскую модель мотоблока, так и его самодельный аналог.Получится вот такой мотоблок с моста от Жигулей и с прицепом. В качестве двигателя стоит взять дизельный, желательно более мощный. Этот вариант сборки также предполагает использование специального чертежа.

От Жигулей пригодится не только задний мост, но и коробка передач. Потребуется доработка:

  1. Верх коробки передач срезан, она прикручена к импровизированной раме. Соотношение шкивов 1: 4.
  2. Цепной привод протянут от КПП к оси, установлены регулировочные звездочки с коэффициентом полезного действия от 1 до 3.8.
  3. Сам мост прикручен к раме мотоблока.
  4. Колеса изготовлены из дисков Жигулей. Можно разобрать конструкцию по сварным швам, а затем сузить сам диск, вложив меньшую деталь в большую и сварив получившуюся деталь сваркой.

Вариант предполагает использование 2-х готовых агрегатов: мотоблока и прицепа.

Использование заднего моста ВАЗ

Что точно можно сделать своими руками, так это многофункциональный прицеп с задним мостом «Жигули».

Для этого потребуется несколько материалов:

  • Заготовки стальные трубчатые 60х30 и 25х25 мм;
  • колеса и рессоры от заднего моста Жигулей;
  • листов листовой стали толщиной от 0,8 мм;
  • каналов, дюралюминиевые листы толщиной от 2 мм.

Кузов прицепа можно собрать разными способами. Один из самых распространенных вариантов - деревянный с металлическими уголками и шурупами. Порядок работы следующий:

  1. Деревянная рама крепится к металлической конструкции заднего моста.
  2. Металлические детали свариваются друг с другом.
  3. Поперечные балки изготавливаются из профиля 25х25 мм, для лонжеронов пригодны трубчатые заготовки.
  4. Из уголков 25х25 мм делаем металлическую обвязку для каркаса, привариваем ее к нижнему мосту.
  5. Далее балки соединяются.
  6. С помощью пружин соединяем лонжероны между собой. Для этого край рессор аккуратно кладут на оси балок. Балка соединяется с центральной частью конструкции при помощи лестниц.
  7. Последняя деталь - это дышло треугольной формы, сваренное из металлических труб. Дышло приваривается к металлическому каркасу.

Осталось построить переход от дышла прицепа к мотоблоку.

Заключение по теме

Полностью весь Жигул для сборки мотоблока не подойдет. Самые необходимые детали конструкции от этой модели ВАЗ: задний мост, который используется в основном для прицепов; Контрольно-пропускной пункт; выхлопная система и бензобак.

Все остальные детали практически бесполезны. Долго будут искать подходящий чертеж, чтобы по максимуму воплотить старый Жигул в виде новой сельхозтехники. Но такие проекты есть, и их успешно реализовали другие мастера, остается только найти необходимые чертежи.

Многих интересует, можно ли сделать мотоблок своими руками. Тяжелый мотоблок или малогабаритные мотоблоки - незаменимые помощники в сельском хозяйстве, но не у всех фермеров и дачников есть возможность приобрести такую ​​технику.Поэтому при наличии определенных навыков, знаний и навыков мотоблок можно собрать своими руками. Для того, чтобы мотокультиватор своими руками служил долго, создается схема проекта. Необходимо правильно измерить детали, купить материалы и инструменты, а также заполнить технические чертежи и размеры узлов. Вы можете воспользоваться одной из инструкций народных мастеров, которые пишут на специальных форумах, как сделать мотоблок своими руками.

Любые рекомендации в Интернете, как самостоятельно выполнить мотоблок, следует проверять по отзывам.Хорошо, если пользователи таких самодельных мотоблоков будут друзьями или знакомыми. Тогда их отзывам можно доверять, в остальных случаях обязательно проверять все советы по сборке и использованию самодельных устройств.

Как собрать мотоблок самому

Рассмотрим, как собрать мотоблок своими руками. Детали, которые можно использовать для поделок, берут из старых мотоциклов и металлолома. В качестве двигателя, который часто устанавливают на самодельные мотокультиваторы, можно использовать мотор от Дружбы - бензопилу.

Такой двигатель имеет достаточную мощность, позволяет использовать различное навесное оборудование. Это значительно расширяет функциональные возможности мотокультиваторов. Многие ставят на мотоблок двигатель от мотороллера Муравей, который имеет отличные характеристики и параметры для работы на дачном участке.

Для создания мотоблока в домашних условиях потребуются следующие запчасти и материалы:

  • Уголки стальные размером 36х36 мм или трубы 60х50х2 мм.Из этих деталей можно собрать раму для мотоблока.
  • Двигатель в сборе.
  • Топливный бак.
  • Выхлопная система.
  • Воздушный фильтр.
  • Kickstarter.
  • Руль, на котором должны быть рычаги сцепления и газа.

Смастерить мотоблок вам помогут следующие инструменты:

  • Сварочный аппарат.
  • Дрель.
  • Vice.
  • Набор рожков и гаечных ключей.
  • Станок шлифовальный, на котором должен быть установлен специальный диск для резки металла.

Схема создания мотоблока

Самодельный мотоблок от КПП ЗАЗ состоит из 2-х колес, самоходный, в сборе с двигателем, на котором происходит принудительное охлаждение ГБЦ. Осуществляется с помощью воздуха. Мотор нужно подбирать так, чтобы он мог работать на разных скоростях, в том числе и на малых, и мог выполнять большие объемы работы.Можно поставить мотор от самоката, а остальные элементы снять с него:

  • тросы управления;
  • подушки двигателя;
  • ручек;
  • цепей;
  • дуга, каркас.

Тормоза на мотоблоке используются как заводские, так и собственные. Самодельные тормоза учтут необходимые параметры и нагрузки.

Имея под рукой все необходимое, вы сможете быстро и без проблем сделать самодельный мини-культиватор в домашних условиях.Мотоблок на базе КПП ЗАЗ создается следующим образом:

  1. Из труб сваривается П-образный каркас.
  2. На токарном станке нужно отшлифовать ось колеса.
  3. Сделайте 3 самодельных шарнира, которые подходят для передней и управляющей тяг. Такой подход при сборке использовал конструктор Архипов, когда делал свой мотоблок. Петли использовались для соединения культиватора, руля и плуга.
  4. Приварите стальную трубу к раме станка, на которой должна находиться ось.Он нужен для передачи напряжения на коробку передач. Чтобы такое напряжение постоянно присутствовало, необходимо сделать качающуюся качельку.
  5. Приварите ручку переключения передач. Для этих целей подойдет небольшой отрезок стальной трубы.
  6. Ходовая часть может иметь шаг цепи 12,7 и 15,9 мм. Звездочки на цепи имеют следующие характеристики - выходной вал 11 мм, выходной вал 60 и 20 мм, ходовая ось 20 мм.

Основные этапы изготовления мотоблока:

  1. Приваривается рама, на которую затем должен быть установлен двигатель, 2 трубы в виде дуги.
  2. Между ними прикреплен топливный бак.
  3. Собираем мотор при помощи кронштейна, который также приваривается к раме.
  4. Мотор с подвеской необходимо навесить на ось, а затем все детали соединить с дугами рамы.
  5. Выходной вал установлен.
  6. Кабели управления натянуты.
  7. Цепи натянуты.

Трансмиссия и сцепление

Самодельный мотокультиватор на базе КПП ВАЗ или на базе МКПП должен иметь отличную трансмиссию.Он нужен для того, чтобы передавать крутящий момент от мотора на колеса, изменять скорость и направление машины. Эта часть мотоблока состоит из последовательно соединенных между собой узлов:

Редуктор
  • ;
  • дифференциал;
  • Сцепление
  • ;
  • трансмиссия.

Коробки передач и трансмиссии делятся на несколько типов:

Наиболее оптимальным решением является установка на мотоблок зубчатой ​​передачи, имеющей несколько скоростей вперед и назад.

В мотокультиваторах можно использовать трансмиссии, которые состоят из 2-х редукторов - шестеренчатой ​​(установленной сверху) и червячной (нижней). Такая конструкция подходит для легких и средних автомобилей, но на тяжелые мотоблоки необходимо устанавливать более модернизированные версии.

Червячная передача может комплектоваться центробежным автоматическим сцеплением. Ременная передача на коробках передач этого типа также может выступать в роли муфты, которая выполняет свои функции через натяжной ролик и механизм управления (тяга и рычаги).

Важной частью трансмиссии и сцепления является выжимной подшипник. Скорость передачи крутящего момента зависит от выжимного подшипника.

Шасси и органы управления

Ходовая часть - это рама, на которую нужно прикрепить все детали мотоблока и колеса. Когда рамы нет, значит трансмиссия выполняет свои функции, и на нее следует установить мотор и колеса.

Детали от автомобиля, например, от заднего моста Жигулей, можно разместить на шасси.

Это подходящий вариант для изменения расстояния между колесами и установки желаемой ширины колеи. Если от Жигулей заднего моста нет, то он сгодится от Муравья или вездехода.

На мотоблоках принято использовать 2 типа колес:

  1. Пневматический.
  2. Утяжеленные металлические с проушинами. Их прикручивают или приваривают к колесам. Дополнительно на металлические колеса можно подвесить другие грузы для увеличения веса мотоблока и улучшения тяги.

Управление мотоблоком осуществляется с помощью системы рычагов, тяг КПП и рулевого колеса. В некоторых моделях есть сиденья оператора, но большая часть автомобиля управляется только вручную. Вы можете расположить необходимые конструкции на следующих узлах.

Слева от рулевой тяги прикреплен рычаг управления сцеплением и аварийной остановкой.

С правой стороны установлены рычаги дроссельной заслонки, полного привода и тормоза.

Жигулевский задний мост укороченный для самодельного мотоблока

Для постройки самодельного мотоблока можно использовать задний Жигулевский (от автомобиля ВАЗ) мост, но для этого его необходимо укоротить.Делается это просто: нарезаются полуоси, как и сам корпус моста, конечно же, все это делается отдельно и вырезается кусок. Затем приваривается все, то есть полуоси и детали корпуса заднего Жигулевского моста. Для самодельного мотоблока каждый выбирает подходящую ширину колеи. На фото каждый полуос Жигулевского моста от автомобиля ВАЗ-2106 укорочен на 287 мм, в результате колея самодельного мотоблока составит 700 мм с учетом ширины. колес (то есть от середины колес).На самодельный мотоблок планируется установить колеса «Жигули». Посмотреть мотоблок в сборе с двигателем от мотоцикла Минск и задней осью от шестерки (скопировать адрес (выделить и одновременно нажать Ctrl + c) и вставить в окно браузера (Ctrl + v):
motoblok.populjarno .com / фото / мотоблок_своими_руками / тормозное_устройство_для_мотоблока / жигулевские_колеса_на_самодельном_мотоблоке / 10-0-124

Если вы сельский житель или заядлый дачник, то рано или поздно у вас возникнет идея механизировать свой труд.Сегодня рынок может предложить множество готовых решений для широкого спектра работ. Единственный их недостаток - дороговизна.

Самый популярный сельскохозяйственный агрегат - мотоблок в качестве помощника на любых работах от вспашки до уборки урожая. Он может быть бензиновым, дизельным или электрическим. Далее мы поговорим о том, как сделать мотоблок своими руками с минимальными вложениями.

1 Зачем конструировать мотоблок своими руками?

Практически нулевая стоимость - главное преимущество перед покупной техникой.Все необходимые материалы можно найти в сарае или купить у соседей за копейки. Собрана с бензопилы, мотороллера, мопеда, с мотоцикла Урал.

Для создания такого устройства используется любой бензиновый, дизельный или электрический. Такой агрегат ручной работы не будет уступать заводским моделям по качеству и надежности.

1.1 Что требуется для работы с мотоблоком?

Для того, чтобы работа шла быстро и качественно, необходимо иметь в наличии необходимые инструменты:

  • шлифовальный станок и круги по металлу;
  • сварочный аппарат;
  • Дрель
  • ;
  • Ключи гаечные
  • ;
  • плоскогубцы.

2 Что можно модернизировать для мотоблока?

Чтобы сделать мотоблок в домашних условиях, особых вложений не потребуется. Все, что вам нужно, легко найти. Рассмотрим несколько вариантов создания агрегата в домашних условиях.

2.1 Мотоблок от ЗАЗ

Перед началом работ необходимо разработать все чертежи сборки на базе КПП от ЗАЗ. Ваш помощник будет выполнен на базе одноосного шасси и представляет собой малогабаритный трактор.

Самодельные мотоблоки из КПП ЗАЗ - отличный вариант, как недорого, быстро и надежно обеспечить себя техникой для сельскохозяйственных работ. Такой агрегат сможет:

  • возделывать;
  • вопль;
  • коп;
  • мельница;
  • перевозят груз до 800 кг.

В процессе строительства создатель может столкнуться с множеством нюансов, поэтому перед началом сборки необходимо детально изучить конструктивные особенности агрегата.

Самоделки для мотоблока - важные дополнения. С их помощью ваш инструмент ЗАЗ станет более функциональным помощником по хозяйству.

Для строительства вам понадобится:

  • КПП ЗАЗ;
  • конечных передач;
  • колеса;
  • передняя подвеска;
  • рулевая рейка.

2,2 Сборка мотоблока из самоката или мопеда

2.3 Самодельный мотоблок от китайского мопеда (видео)

2.4 Мотоблок от бензопилы

Самодельный мотоблок из бензопилы - популярное явление в приусадебных участках. В основном простота такого изделия подкупает любого, кто знаком с рисованием. Чертеж необходим для сохранения максимальной точности при установке.

Если у вас в хозяйстве есть ненужная пила, вы легко сможете переделать ее в мотокультиватор своими руками. Чаще всего такой агрегат изготавливают от бензопилы Урал, что связано с невысокой стоимостью и большой мощностью пускового оборудования.Такой агрегат сочетает в себе важные качества:

  • высокая мощность и производительность;
  • легкость;
  • очень компактный агрегат.

Для строительства понадобится стандартный набор инструментов. Мотоблоки и мотокультиваторы от бензопил (Урал и др.) Являются наиболее экономически выгодными.

Сам процесс обычно начинается с создания кадра. Такой каркас выполнен в виде куба с углами 3,2 × 3,2 см. Двигатель установлен на поперечинах рамы.Под ним нужно аккуратно установить топливный бак. Для этого желательно использовать скобки. Подшипники привариваются к опорам.
Центр тяжести находится над опорой колеса. Если к такому устройству приварить трубы, вы получите ручное управление. Подойдет любой замок зажигания для запуска двигателя, например, от Жигулей или Запорожца.

Основные преимущества мотоблока от бензопилы своими руками:

  • К смазочным материалам не требовательна;
  • не требователен к расходу топлива;
  • работает автономно;
  • компактный, применяется для работы в труднодоступных местах.

Выше представлены лучшие варианты сборки мотоблока из подручных материалов. Также можно сделать мотоблок из мотоцикла своими руками, но для этого требуются дополнительные навыки и оборудование в виде токарно-фрезерного станка. Однако отметим, что самодельный мотоблок от мотоцикла обладает большой мощностью и способен работать с любым навесным оборудованием.

Можно ли из заднего моста ВАЗ сделать мотоблок своими руками? Собрать полноценный мотоблок не получится, но прицеп от этого агрегата для сельхозтехники получится отличным.Конечно, в конструкцию моста придется внести ряд изменений, но это поможет нам в будущем правильно собрать новую раму прицепа.

Сборка мотоблока с нуля

Если вы собираетесь спроектировать своими руками весь мотоблок или даже целый минитрактор, перед началом работ следует подумать о целесообразности реализации такого проекта. Современный рынок может предложить пользователю множество моделей мотоблоков отечественного и китайского производства, характеристики которых позволяют работать с малой и средней сложностью.К тому же цена на такое оборудование вполне доступна для многих пользователей. Итак, проект по созданию собственного мотоблока должен иметь следующие преимущества:

  • низкая стоимость;
  • возможность использования при сборке старых деталей от техники, автомобилей или мотоциклов;
  • с улучшенными характеристиками по сравнению с заводским аналогом;
  • дополнительных функций.

Проект стоит реализовывать, если выполнены не менее 3 пунктов из перечисленных.В остальном идея не стоит затрат и проще купить готовый мотоблок, даже б / у, с последующим обновлением деталей.

Теперь о дизайне. Вам необходимо найти чертеж, по которому будет производиться самодельная сборка. На чертеже будут указаны основные детали, особенности их установки, а также способ изготовления крепежа для запчастей. Без документации реализовать проект будет невозможно, поэтому первоочередная задача - найти наиболее подходящий чертеж.После этого можно приступать к подбору материалов.

Детали, сборка новых агрегатов и комплектация мотоблока

К сожалению, не многие запчасти от старого ВАЗа можно использовать для мотоблока. Вот список того, что пригодится в том или ином случае:

Двигатель
  • , так как на Жигулях двигатель бензиновый, этот вариант не самый экономичный;
  • топливный бак и детали топливной системы;
  • система отвода выхлопных газов;
  • воздушный фильтр;
  • стартер;
  • руль, рычаги дроссельной заслонки и сцепления;
  • коробка передач раздаточная коробка;
  • колеса;
  • Задний мост
  • - пригоден для сборки прицепной конструкции.

По сути, это все, что можно использовать от ВАЗа. Сделать самодельный мотоблок из Жигулевского моста и подобных моделей ВАЗ без множества переделок очень сложно, поэтому приходится использовать только отдельные части шасси.

Обычно за мотоблок берут дизельный двигатель, поэтому стоит вникнуть в старые мототехники, например, в том же мотоцикле. Есть и самодельные моторы для пил, но они используются для легких земляных работ.

Выбор двигателя очень важен, поэтому ориентируйтесь на тот вид работ, который будет выполнять мотоблок. Для средних нагрузок с вспашкой земли и уборкой урожая двигателя от мотоцикла хватит, а для большего трудоемкая работа, двигатель от машины уже требуется.

В некоторых случаях при нехватке запчастей можно купить оригинальные запчасти на мотоблок и использовать их в конструкции. Этот вариант стоит рассматривать только в том случае, если на чертеже есть рекомендации и примеры переделки купленных запчастей.

Так как нам необходимо получить рабочий прототип, постарайтесь максимально полно следовать всем инструкциям и проводить все работы по схеме и чертежам.

Минитрактор

Минитрактор отличается от мотоблока большей мощностью, а это значит, что область применения техники в хозяйстве увеличивается и меняется. Сделать минитрактор из мотоблоков достаточно просто, подсоединив подходящий прицеп. Здесь можно использовать как заводскую модель мотоблока, так и его самодельный аналог.Получится вот такой мотоблок с моста от Жигулей и с прицепом. В качестве двигателя стоит взять дизельный, желательно более мощный. Этот вариант сборки также предполагает использование специального чертежа.

От Жигулей пригодится не только задний мост, но и коробка передач. Потребуется доработка:

  1. Верх коробки передач срезан, она прикручена к импровизированной раме. Соотношение шкивов 1: 4.
  2. Цепной привод протянут от КПП к оси, установлены регулировочные звездочки с коэффициентом полезного действия от 1 до 3.8.
  3. Сам мост прикручен к раме мотоблока.
  4. Колеса изготовлены из дисков Жигулей. Можно разобрать конструкцию по сварным швам, а затем сузить сам диск, вложив меньшую деталь в большую и сварив получившуюся деталь сваркой.

Вариант предполагает использование 2-х готовых агрегатов: мотоблока и прицепа.

Использование заднего моста ВАЗ

Что точно можно сделать своими руками, так это многофункциональный прицеп с задним мостом «Жигули».

Для этого потребуется несколько материалов:

  • Заготовки стальные трубчатые 60х30 и 25х25 мм;
  • колеса и рессоры от заднего моста Жигулей;
  • листов листовой стали толщиной от 0,8 мм;
  • каналов, дюралюминиевые листы толщиной от 2 мм.

Кузов прицепа можно собрать разными способами. Один из самых распространенных вариантов - деревянный с металлическими уголками и шурупами. Порядок работы следующий:

  1. Деревянная рама крепится к металлической конструкции заднего моста.
  2. Металлические детали свариваются друг с другом.
  3. Поперечные балки изготавливаются из профиля 25х25 мм, для лонжеронов пригодны трубчатые заготовки.
  4. Из уголков 25х25 мм делаем металлическую обвязку для каркаса, привариваем ее к нижнему мосту.
  5. Далее балки соединяются.
  6. С помощью пружин соединяем лонжероны между собой. Для этого край рессор аккуратно кладут на оси балок. Балка соединяется с центральной частью конструкции при помощи лестниц.
  7. Последняя деталь - это дышло треугольной формы, сваренное из металлических труб. Дышло приваривается к металлическому каркасу.

Осталось построить переход от дышла прицепа к мотоблоку.

Заключение по теме

Полностью весь Жигул для сборки мотоблока не подойдет. Самые необходимые детали конструкции от этой модели ВАЗ: задний мост, который используется в основном для прицепов; Контрольно-пропускной пункт; выхлопная система и бензобак.

Все остальные детали практически бесполезны. Долго будут искать подходящий чертеж, чтобы по максимуму воплотить старый Жигул в виде новой сельхозтехники. Но такие проекты есть, и их успешно реализовали другие мастера, остается только найти необходимые чертежи.


Открыть фото Укороченный задний мост автомобиля ВАЗ-2106 в увеличенном виде.Если это рисунок или схема устройства, вы можете загрузить его на свой компьютер, открыв его в большом размере и используя «Сохранить изображение как». Функция (правая кнопка мыши).
Оцените, пожалуйста, этот материал, отметив соответствующее количество звезд.

Чаще всего вместе с этим материалом по теме

«Для самодельного мотоблока»

Посмотреть все фотографии, чертежи, картинки и схемы из категории "Мотоблоки от автомобилей" можно по ссылке ... Еще больше материалов с описанием изготовления мотокультиватора и аксессуаров к нему вы найдете в разделе « Фото самодельных мотоблоков » или сделав подборку из всех материалов на сайте motoblok.populjarno.com по МАРКИРОВКЕ:
автомобиля, ось колеса, механизмы, редуктор.

Возможно, то, что вы ищете, находится в одном из самых просматриваемых разделов нашего сайта:

ЧЕРТЕЖИ И ФОТО АВТОМОБИЛЬНЫХ БЛОКОВ И НАВЕСНОГО ОБОРУДОВАНИЯ
(НАЖМИТЕ НА ИЗОБРАЖЕНИЕ или название):

Самодельные вездеходы из мотоблока своими руками. Как сделать вездеход из мотоцикла Иж своими руками Какой вездеход можно сделать из мотоцикла

Машина в эксплуатации три года, но замечаний по устройству, управляемости и надежности не осталось.
Зимой вездеход легко переоборудовать, для этого нужно заменить задние колеса на пневматические, а также установить передние рулевые лыжи. Таким образом, автомобиль превращается в снегоход, и на это уходит меньше часа.
Использование доступных материалов при изготовлении вездехода, простота конструкции вполне могут обеспечить повторяемость работы машины даже в домашней мастерской.

Рис. 1. Вездеход от мотоцикла.Летний вариант

Рис. 2. Вездеход от мотоцикла. Зимний вариант

Рама квадроцикла из круглых труб, квадратных профилей и уголков. Он имеет разъемные соединения, позволяющие снимать рулевую колонку в сборе при установке двигателя, а также балку переднего моста. Каждый из соединителей состоит из обычной втулки типа «водопроводная труба», ракеля и контргайки.

Для натяжения цепи, соединяющей двигатель с коробкой передач, передвигается рама мотора (часть рамы мотоцикла «Минск»); ось задних колес с подшипниками также имеет возможность перемещения в продольном направлении, что позволяет регулировать натяжение второй цепи, соединяющей коробку передач с задней осью.Передние и задние крылья съемные (в версии снегохода их нет). Соединение элементов каркаса проводилось электросваркой.

Рис. 3. Рама вездехода:
1 - вал рулевой, 2 - рулевая колонка, 3 - топливный бак (от мотоцикла «Минск»), 4 - балка рамы верхняя (труба диаметром 22 мм). мм), 5 - соединитель (муфта водопровода с контргайкой), 6 - стойка (труба диаметром 22 мм), 7 - подседельный штырь (труба диаметром 22 мм), 8 - подушка сиденья (от мотоцикла «Минск»), 9 - задняя стойка (труба диаметром 22 мм), 10 - буксирное устройство, 11 - звездочка заднего моста (z = 34), 12 - звездочка промежуточная малая (z = 14), 13 - большая промежуточная. звездочка (z = 38), 14 - опора двигателя (часть рамы мотоцикла Минск), 15 - подножка, 16 - точки крепления переднего моста, 17 - рулевой рычаг, 18 - опорная площадка заднего моста, 19 - разъем (водяная муфта с контргайку), 20 - корпус подшипника заднего моста.

На плановом выступе крепление двигателя условно не показано.

Квадроцикл с двигателем от мотоцикла «Минск», замечаний по его работе у меня нет. Возможна, конечно, установка более мощных двигателей - от мотоцикла «Восход» или скутера «Тула» нужно только под них подогнать габариты рамы. Выбор двигателя «Минск» был обусловлен его экономичностью и малой массой. Его мощности оказалось вполне достаточно для поездок на снегоходе с пассажиром, также есть возможность буксировать лыжника или санки.Пусковые свойства мотора летом и зимой вполне удовлетворительны.

На летнем варианте вездехода курсовая устойчивость обеспечивается поворотом передних колес с помощью двух тяг.
Для зимней версии есть рычаг и тяга, соединяющая его с лыжной вилкой. Тяга позаимствована у мопеда.

Ось передняя - от моторизованной каретки СЗД, правда, несколько уменьшенная, из ее балок вырезаются секции и привариваются центральные части (болтом крепления торсиона) к периферийным (с втулками рычагов подвески).

Рис. 4. Передний мост

Конструкция колеса колесницы:
1 - ступица, 2 - под клепку, 3 - болт М 10 с гайкой и шайбой, 4 - ступица заднего моста, 5 - диски колес (фанера толщиной 8 мм), 7 - опора.

Рис. 5. Вилка передняя

1 - втулка под ось передней лыжи, 2 - лезвие вилки, 3 - рулевой рычаг, 4 - мост вилки.

Рис.6. Передние лыжи

1 - кронштейн, 2 - лонжерон (уголок 20 х 20 мм), 3 - подошва (дюралевый лист толщиной 4 мм), 4 - кронштейн (дюралюминиевый лист толщиной 5 мм), 5 - заклепки.

В зимнем варианте демонтированы рычаги, поворотные кулаки, тяги и торсионы.

Руль - от скутера "Турист" идеально стыкуется с рулевым валом при помощи болта М10. Управление стандартное, мотоциклетное. Рычаг тормоза соединен тросом с тормозными колодками, установленными на коробке передач.

Редуктор. Создана на базе ступицы заднего колеса скутера «Тула-200»; К нему со стороны тормозного барабана приварена звездочка. Задний мост приводится в движение цепью с шагом 19 мм. Трансмиссионный тормоз значительно упрощает задний мост. Звездочка на оси фиксируется болтом М14, ступицы ходовых колес крепятся аналогично, как показано на чертежах. В качестве основы коробки передач можно использовать не только ступицу колеса «Турист», но и другой автотранспорт.

Ось ведущих колес - это стержень диаметром 30 мм, его концы выточены на диаметр 25 мм, на эти места надеваются точеные ступицы.
Колеса используются от моторизованной тележки размером 5,00 х 10,0.

Зимние колеса для обычных пневматических шин на шинах низкого давления: с фанерными дисками, алюминиевыми опорами и ремнями камеры. Осевые подшипники двухрядные, имеют конические вкладыши с гайками, которые хорошо фиксируют ось и не требуют высокой точности обработки.

Рис. 7. Платформа опоры заднего моста

1 - тормозной трос, 2 - тормозное устройство трансмиссии с блоком промежуточных звездочек, 3 - большая промежуточная звездочка (z = 38), 4 - звездочка заднего моста (z = 34), 5 - задняя поперечина рамы (прямоугольная труба 20 x 40 мм), 6 - опора корпуса подшипника заднего моста (угол 40 x 40 мм), 7 - поперечина (квадратная труба 25 x 25 мм), 8 - малая промежуточная звездочка (z = 14), 9 - лонжерон рамы (труба диаметром 42 мм)

Фиг.8. Задний мост

1,5 - болты стопорные М14 с гайками, 2 - ступица, 3 - звездочка (z = 34), 4 - втулка звездочки заднего моста, 6 - вал заднего моста (стержень диаметром 30 мм), 7 - заклепка.

Дополнительное оборудование. Сюда входят передние и задние стойки, фары, указатели поворота и стоп-сигналы; точки их крепления показаны на рисунках.

Конструкция вездехода проста, его можно изготовить буквально за несколько дней в довольно примитивной мастерской - конечно, при наличии всех комплектующих.И возможности использования такой машины самые широкие:

В качестве лебедки при вспашке огорода,

Для привода циркулярной пилы,

Как простой садовый трактор (отличная проходимость на пашне, поэтому возможна обработка почвы, окучивание и т. Д.).

Кроме того, проходимость можно увеличить за счет установки сдвоенных задних колес. Также можно установить передачу заднего хода от моторизованной каретки СЗА, в которой дифференциал заменен валом, а затем вездеход получит передачу заднего хода.Износ резины из-за отсутствия дифференциала не наблюдается, и это не влияет на управляемость.

К. Давыдов, Оренбургская область, хутора Степановский

Конструктор моделей 1991 01

На базе мотоблока часто изготавливают самодельные вездеходы и другие машины с высокой проходимостью. Причин тому несколько:

  • - энергоэффективная транспортная единица с высокими тяговыми характеристиками, собранная на раме;
  • управление двигателем и трансмиссией перенесено в удобные ручки;
  • Масса мотоблоков невысока, их можно транспортировать в желаемое место в багажнике, кузове или на прицепе легкового автомобиля.

Для охоты и рыбалки легкий мини вездеход достаточно востребован. Но промышленность пока не видит коммерческих перспектив в создании комплектов навесного оборудования, превращающих серийный мотоблок в вездеход. Есть несколько довольно интересных примеров создания таких машин. Домашние мастера своими руками создали образцы для подражания. При разработке новых интересных устройств есть место для идей.

Особенности вездехода от мотоблока

Основные узлы, которые необходимо приобрести или изготовить самостоятельно для транспортного средства на базе мотоблока:

  • рама, служит для организации мобильного транспортное средство;
  • задний мост нужен для установки задних колес;
  • сиденье водителя, желательно защитить от влаги и грязи из-под колес;
  • Осветительная система нужна для безопасного передвижения в любое время суток.

Вездеход на базе мотоблока создается как единое транспортное средство ... Его грузоподъемность должна быть около 200 кг. Ширина рассчитывается из условий сопротивления опрокидыванию, обычно она составляет от 1100 мм и более.

Современные мотоблоки Нева, Югра, МТЗ и др. Оснащены двигателями мощностью более 10 л.с. Этой мощности достаточно, чтобы двигаться со скоростью более 10 км / ч. На бездорожье при проезде по навозной жиже или заболоченным местам скорость может упасть до 1-2 км / ч.

Как сделать самодельный колесный вездеход

Пример чертежа вездехода на шинах низкого давления

Имеет смысл оборудовать базовый блок. Причина в том, что лучшие показатели крутящего момента у бензиновых и дизельных двигателей с частотой вращения коленчатого вала около 75-85% от максимальной.

Двигатель должен иметь систему принудительного охлаждения. При движении на небольшой скорости набегающего потока будет недостаточно для поддержания оптимального теплового режима.

Рама квадроцикла

Пример чертежа излома рамы

Рама создается между передней и задней осями. В качестве основы лучше использовать трубы прямоугольной или квадратной формы. Они обладают большей жесткостью, чем катаные уголки, швеллеры и двутавры той же массы.

Стыковка элементов рамы колесного вездехода может быть жесткой, тогда она будет формироваться в однообъемном формате. При использовании тяжелых мотоблоков «Нева» или МТЗ этот вариант будет предпочтительнее.

Как вариант, делается разрывной каркас (излом), вариант применяется для участков со сложным профилем. Здесь шарнирное соединение осуществляется через шкворень. Передний и задний мосты имеют независимую друг от друга подвеску. Такие вездеходы мастера создают на базе мотоблоков «Нева» и «Югра».

Для охоты и рыбалки лучше иметь колесный вездеход с бьющейся рамой. Его проходимость выше, чем у жесткой рамной конструкции.

Задний мост и подвеска самодельного вездехода

Некоторые самоделки используют уже готовый задний мост от легкового автомобиля ... Например, от автомобиля «Москвич-412»: он маленький вес позволяет устанавливать на легкий вездеход ... Подвеска выполнена на амортизаторах для плавности хода и снижения вибрации.

Другие мастера делают независимую подвеску для каждого заднего колеса. Такой подход реализован на скутере Муравей.При движении наблюдается небольшое раскачивание, при этом колеса испытывают меньшее сопротивление на неровностях, а расход топлива заметно снижается.

Присоедините задний мост к раме длинными закаленными болтами. Для упругих соединений используются резиновые вставки, например, сайлентблоки. Это улучшает эксплуатационные характеристики вездехода на базе мотоблока.

Задний мост на лыжах используется зимой. Сопротивление движению минимально, а конструкция значительно упрощена.

Колеса (камеры низкого давления)

Вы можете использовать проушины для передвижения по мокрой и шаткой земле. Они обеспечивают хорошее сцепление с дорогой. Камеры низкого давления большого диаметра ведут себя еще лучше. Пневматика имеет минимальное давление на грунт, а наличие воздуха в камерах вездехода создаст плавающий вездеход.

Для установки на заднюю ось используются самодельные или специальные колеса вездеходов, болотоходов и снегоходов.Их приобретают в сборе или как отдельные элементы: шина, фотоаппарат, диск. Собрать колесо несложно.


Можно увеличить проходимость обычных колес на камерах низкого давления, создав дополнительный протектор. Например, камеры можно дополнительно закрепить цепями, конвейерными лентами, самодельными гусеницами или другим способом.

Другой вариант - вырезать верхний выступ из шины. Глубина зацепа конструкции достигает более 20-25 мм.Повышается сопротивление качению, резко снижается коэффициент скольжения.

Сборка самодельного вездехода из мотоблока

Когда все инструменты, запчасти и аксессуары подготовлены, можно приступать к сборке. Это примерный план, как собрать самодельный вездеход, все зависит от выбранной конструкции.

  1. Мотоблок устанавливается на сварную или готовую раму.
  2. Монтируются задний мост и, при необходимости, передний мост.
  3. Сиденье размещается на раме.
  4. Рулевое управление установлено, если это предусмотрено чертежом и схемой.
  5. Защита крепится к раме; он изготовлен из пластика или металлического листа.
  6. Будущий водитель должен проверить комфортность посадки, при необходимости предоставить вспомогательные приспособления для регулировки посадки.
  7. Проверяется работоспособность тормозов.
  8. Устанавливаются электрические схемы и осветительные приборы.

По мере изготовления отдельных элементов и узлов проверяется их работоспособность.Здесь предусмотрен пятикратный запас прочности.

После завершения стендовых испытаний начинаются полевые испытания. Нужно знать, как машина ведет себя в сложных условиях.

Купить навеску и прицеп к мотоблоку в интернет-магазинах.

Самодельные гусеничные вездеходы своими руками

Использование гусениц поможет снизить удельное давление на грунт. Вес распределяется по всей трассе. Такой вездеход на базе мотоблока способен преодолевать песок, заболоченные участки, крутые подъемы и другие препятствия.

Некоторые мастера делают звенья гусеницы металлические из пластин толщиной более 5 мм. К пластинам привариваются кольца от водопроводных труб. Другой вариант звеньев гусеницы полностью изготовлен из продольно разрезанных ПВХ труб. Гусеницы крепятся друг к другу на конвейерной ленте или другом основании.

Из композитных материалов проще сделать гусеницы. Для этого используется стекловолокно и эпоксидная смола. В качестве каркаса используется стеклополимерная арматура. Звенья гусениц имеют особую форму.Сделав необходимое количество, их собирают в гусеницу. При изготовлении гусениц из композиционных материалов используются элементы сочленения из износостойких сталей.

Возможны варианты использования деревянных путей. Их нужно будет пропитать защитными смесями.

Самый простой способ сделать гусеницу для вездехода на базе мотоблока - использовать ленточный транспортер. Для одного трека требуется две полосы. Они соединяются в кольцо, а затем из отрезков стальной трубы создается гусеница.

На видео показан вариант изготовления водонепроницаемого футляра, который держится на плаву. В этом случае гусеничный гребной винт позволит передвигаться не только по земле, но и по воде. В результате получился вездеход-амфибия. Для охоты и рыбалки он будет незаменим.


Конструкция самодельного болотохода настолько проста, что повторить ее в собственном гараже может практически любой автолюбитель. Основа болотохода - мотоцикл ИЖ Планета 3.Мотоциклы «Иж Планета» часто становятся донорами вездеходных самоделок, в первую очередь из-за выносливости и неприхотливости их двигателей.

Главная особенность этого самодельного болотохода в том, что при его конструкции токарные работы сведены к минимуму. К токарю нужно было обратиться только один раз, чтобы они вырезали посадочное место на 50-зубной звездочке, чтобы подогнать его на дифференциал москвичевского моста.

Мост Болотохода

Мост был взят у москвича и модернизирован.Несущие насадки из куклы вырезаются болгаркой, затем к чулку моста приваривается дуга сопротивления (если не приваривать, чулок будет заново разрезан при разрезании пополам), затем сам чулок разрезать, чтобы зафиксировать звездочку. Натяжитель цепи также позаимствован у комбайна.

Колеса болотной машины


Камеры КФ-97 используются с сельскохозяйственного прицепа трактора Т-150. Покрышка для такого камерного колеса - такая же камера, только нарезанная по меньшему диаметру.Сначала надевается «шина», потом ее натягивают ремнями. Поперечные ремни безопасности оказались длиной 1,02 м, а продольная полоса - 3,5 м. Ширина продольной полосы 30 сантиметров. Поперечные ремни с продольной полосой скреплены между собой болтами.

Диски для болотного вездехода


За основу были взяты диски с нивы, разрезанные пополам небольшой болгаркой и удлиненные на 30 сантиметров с помощью стальных пластин, приваренных между половинками дисков (всего 6 пластин).Диск прикрыт камерой от автомобиля ВАЗ, вырезанной по большему диаметру. Так как диски были от Нивы, а ось от Москвича, то задние диски пришлось разрезать в местах крепления.

Рама, тормоза и редуктор


Рама мотоцикла удлинена и усилена. Чтобы маятниковая вилка не «ходила», ее приваривали. Цепочка и звезды позаимствованы у комбайна. Их соотношение 2: 1. Маленькая звездочка с 25 зубьями, крепится к барабану восемью закаленными болтами по 10.Большая звезда с 50 зубцами. Тормозная система болотохода ничем не отличается от любой другой, поэтому тормоза оставлены без изменений. Но барабан был модернизирован для крепления звездочек.

Вилка


Длина перьев вилки этой тележки составляет 800 мм, а ее ширина составляет примерно 700 мм. Ось переднего колеса от донора - мотоцикла ИЖ. С одной стороны к оси приварен удлинитель длиной 500 мм. Эта труба вставляется в модернизированный ижевский барабан, прикрученный к колесу.С другой стороны, ось вкручивается в то же крепление, что и на вилке. Крепление было отрезано от амортизатора и приварено к перу (на фото не видно, так как вставляется в трубу и приваривается).

Вилка крепится к рулю болотохода довольно просто. В опору амортизатора вставляются 2 трубы.


Двигатель вездехода

Двигатель от мотоцикла ИЖ-Планета 3 с принудительным воздушным охлаждением от моторизованной коляски СЖД (в народе «Инвалидка»).Коленвал родной - планетарный, а не «СЗДшный», так как посадочное место под генератор на «СЗД» не подходит (больше), а катушка зажигания Иж 6в стоит на марсоходе.

Кузов трехколесного велосипеда

Болотный вездеход каракат из мотоцикла ИЖ Планета 3: фото самоделки с подробным описанием конструкции.

Колесный болотоход - имеет низкое удельное давление на поверхность почвы, что позволяет ему перемещаться по заболоченным местам и водной поверхности.

Самодельный каракат сделан из мотоцикла ИЖ Планета 3 , его конструкция достаточно проста, и вы можете построить такое транспортное средство своими руками.

Колеса для болотохода изготавливаются: Камеры КФ-97 от прицепа трактора Т-150. Покрышка для такого камерного колеса - такая же камера, только нарезанная по меньшему диаметру. Сначала надевается «шина», потом ее натягивают ремнями. Поперечные ремни безопасности оказались длиной около метра, а продольная полоса - 3.5 метров в длину. Ширина продольной полосы 30 сантиметров. Поперечные ремни с продольной полосой скреплены между собой болтами.

Саму раму от мотоцикла пришлось удлинить и усилить. Чтобы маятниковая вилка не болталась, она была приварена. Цепочка и звезды позаимствованы у комбайна. Их соотношение 2 к 1.

Маленькая звездочка с 25 зубьями, крепится к барабану восемью закаленными болтами с 10 зубьями. Большая звездочка с 50 зубьями.Тормоза оставлены без изменений, барабан модернизирован под крепления звездочек.

Задний мост трехколесного велосипеда выполнен из моста Москвич. Пришлось доработать мост, вырезать из куклы крепеж подшипника болгаркой, затем приварить дугу хомута к чулку моста (если бы не приваривать, то чулок перерезали бы, когда разрезаете его пополам), затем был разрезан сам чулок, чтобы зафиксировать звездочку.

Натяжитель цепи используется от комбайна.

Диски вездехода изготавливаются из дисков Нива. Для этого я разрезал их пополам болгаркой и расширил на 300 мм стальными пластинами, приваренными между половинками дисков (всего 6 пластин).

Диски накрыла камера от «Жигулей», вырезанная по большему диаметру. Так как диски были от Нивы, а ось от Москвича, то задние диски пришлось разрезать в местах крепления.

Ширина передней вилки 700 мм, длина перьев вилки 800 мм.Ось переднего колеса от мотоцикла ИЖ. С одной стороны к оси приваривается удлинитель длиной 500 мм. Эта труба вставляется в модернизированный ижевский барабан, прикрученный к колесу. С другой стороны, ось вкручивается в то же крепление, что и на вилках. Крепление было вырезано из амортизатора и приварено к перу.

Вилка крепится следующим образом - в опору амортизатора вставляются 2 трубы.

Крылья сделаны из пластиковых подкрылков от УАЗ.

Под сиденьем - место для инструмента, сделанного из канистры.

Какие проушины лучше всего сделать для мотокультиватора. Проушины для эффективной работы мотоблока

Гусеницы - навесное оборудование для мотоблока. Их цель - обеспечить улучшенное сцепление с дорогой. Это помогает мотоблоку работать с максимальной эффективностью.

Если машина не имеет хорошей тяги, навесное оборудование для вспашки, рыхления и других почвенных работ не сможет хорошо выполнять свою работу.

1 Что такое проушины для мотоблока?

Технически это колесо с шипами или лезвиями, которые врезаются в землю. Чтобы разобраться, какие проушины подходят для мотоблока - покупные или самодельные, следует выбрать один из двух вариантов: универсальный или под конкретную модель.

В первом случае достаточно выбрать размер; во втором - необходимо подбирать характеристики под конкретную марку.

Грунтовки для мотоблока своими руками делают везде, это гораздо менее дорогой вариант.Причем они практически не предназначены для тяжелой техники, их можно построить только своими руками или на заказ.

Назначение проушин следующее:

  • улучшенная тяга;
  • , облегчающий движение в гору и по мягкому грунту;
  • с дополнительным рыхлением;
  • увеличение массы, чтобы на мотоблок можно было повесить большее количество техники, и в целях устойчивости.

1.1 Проушины для наиболее распространенных марок мотоблоков

По всей России распространены следующие мотоблоки, оборудование для которых можно получить у производителей:

  1. Нева.
  2. Фейерверк.
  3. Крот.

Самая распространенная машина на сельскохозяйственных угодьях России. Для нее проушины делают на тех же заводах, что и мотоблок. Конструкция Ф340 × 110, у которой высота бортика 340, ширина 110 мм.

К Фавориту подходят и модели для Невы с размерами 560 × 130 мм. Такой размер можно назвать универсальным. На Салют можно поставить колеса гораздо большего размера - 700 х 100 мм, привозят из Полтавы.

2 проушины на мотоблок своими руками

При самостоятельном создании любого оборудования желательно обзавестись чертежами. Они упростят работу и укажут требуемые размеры. По приведенным выше данным (или ориентируясь на таблицы технического паспорта мотоблока) следует подобрать необходимый диаметр и ширину. Только после этого можно делать грунтозацепы для мотоблока своими руками.

Есть два наиболее распространенных метода изготовления собственных проушин.Первый - использовать старые диски от машины. К ним приваривается полуось, а к самим дискам нужно приваривать шипованные лопатки.

Их длина должна быть не менее 15 см, шаг между ними должен быть 15-17 см, направление точки по ходу движения. Помимо сварки, их можно частично прикрутить к колесу.

Второй способ - старый газовый баллон. Из него вырезают два-три диска для обода. Ширина каждого диска может быть разной, поэтому их легко адаптировать к мотоблоку любого типа.Из штатного газового баллона получаются проушины для мотоблока диаметром 30 см.

Центральный из трех ободков является основным для приваривания зубьев. Внутри него находится колесная пластина, через которую соединяется втулка.

Проушины нельзя использовать на твердой поверхности - они сразу же сломаются и повредят оборудование, колеса и дорожное покрытие. Как и в случае с другим оборудованием, вы должны соблюдать меры предосторожности и помнить, что это тяжелые металлические колеса с шипами, чрезвычайно опасные для ног.


Мотоблок - необходимая вещь в хозяйстве, но иногда бывают ситуации, когда ему не хватает мощности для выполнения какой-либо работы. Если вы не бедный человек, то можете купить себе новую, более мощную модель. Но если покупка грозит сделать огромную дыру в вашем бюджете, то есть другой вариант, более экономичный - приобрести или изготовить проушины для мотоблока своими руками.

Назначение и виды проушин

Понятно, что откидные проушины не могут добавить мощности мотору вашего мотоблока.Но они помогут решить ряд важных задач:

  • увеличить тягу;
  • дают больше стабильности;
  • облегчить передвижение;
  • увеличить глубину обработки почвы.

По внешнему виду это тяжелые металлические колеса с шипами. Это оборудование бывает двух видов - универсальное и специализированное, предназначенное для комплектации мотоблоков одной конкретной марки. Определенно сложно сказать, какой вариант лучше выбрать. Специальные более функциональны, у них более высокий КПД.Но универсальные более практичны: они подойдут вам даже тогда, когда вы решите купить мотоблок новой марки, а продать их, если в них отпала необходимость, намного проще.

Выбирая универсальные проушины для мотоблока, нужно просто выбрать подходящий размер. Выбирая специальные, нужно искать технику, полностью совместимую с моделью вашего мотоблока.

Как сделать самодельные проушины

Многие владельцы мотоблоков предпочитают не покупать грунтозацепы для мотоблока, а делать их своими руками.Часто это происходит из-за желания сэкономить, но иногда возникают ситуации, когда у хозяина нет другого выхода, кроме как сделать их самостоятельно. Например, для тяжелых моделей мотоблоков такая техника просто не производится, и их владельцам ничего не остается, как искать необходимые чертежи и с их помощью делать самодельные проушины для мотоблока.

Самый популярный вариант - сделать проушины из автомобильных дисков. К каждому из дисков приваривается металлическая полоса, к которой, в свою очередь, будут привариваться металлические зубья-пластины.

Залог качественной работы любой проушины - надежные зубья. Для их изготовления вам понадобится толстая стальная пластина. Они привариваются к диску с шагом 15-17 см, а их длина зависит от модели вашего мотоблока. Если все сделано правильно и качественно, то такие самодельные проушины ничем не хуже заводского оборудования.

Еще один популярный способ - изготовить необходимое оборудование из использованного газового баллона. Сначала из цилиндра вырезаются два обода диаметром 30 см и шириной 8-10 см.Далее схема такая же, как и с автомобильными дисками: на вырезанные диски приваривается металлическая пластина, к которой крепятся зубья. Длина зубцов должна быть не менее 15 см. Можно и больше, но с длиной тоже не переборщите - если сделать их слишком длинными, они будут слишком глубоко уходить в землю, и мотоблоку будет сложно их повернуть.

Эти два способа - не единственные, которые позволяют самостоятельно изготовить надежные проушины для мотоблока.Но все они следуют схожему шаблону и отличаются только материалами, из которых изготовлен обод. Требования к этим материалам минимальные - они должны быть необходимого диаметра и достаточно прочными.

Отдельно стоит упомянуть правильную работу проушин. Это приспособление предназначено исключительно для передвижения по земле. Категорически запрещается передвигаться по дорогам с твердым покрытием - асфальтовым, бетонным или каменным. И дело не только в том, что выступы зубами повреждают дорожное покрытие. При движении по твердому материалу зуб может отломиться от обода и под действием центробежной силы влететь в оператора, травмировав его.Даже при движении по мягкому грунту оператор должен быть предельно собран и осторожен, чтобы не поранить ноги зубами. Но это уже тема для другого разговора.

Если у вас есть специальное навесное оборудование для мотоблока, то оно может показать неплохие результаты: надежность, долговечность и прочность. Основная задача любого мотоблока - обработка почвы. Именно поэтому владельцам такой техники просто необходимо знать, как сделать проушину своими руками.

В чем основная функция грунтозацепа мотоблока

Конечно, главной характеристикой такого агрегата, которая делает его более надежным и долговечным, является его тяжесть.Чтобы навесить достаточно тяжелые и функциональные навесы, нужен мотоблок, достаточно большой и надежный. Но не это главное. Важно, чтобы он хорошо передвигался по рыхлому грунту, а для этого нужно либо купить, либо сделать проушины за

Как правило, проушины представляют собой металлические колеса с рядом шпилек. Именно они позволяют мотоблоку отлично двигаться в любых условиях. Что понадобится для создания бобышки своими руками? Прежде всего необходимо найти рисунок или схему.Их наличие значительно облегчит работу. Далее вы определяете диаметр навеса, выбираете подходящий материал и необходимые инструменты. Перед созданием также подумайте об их размерах, которые должны полностью зависеть от задач, которые вы ставите перед мотоблоком. Также помните, что для надлежащего сцепления колесо должно весить не менее 20 кг.

Схема создания грунтозацепа

Чтобы ваш грунтозацеп своими руками был простым и недорогим, можно взять несколько ненужных дисков от старых автомобильных колес.К ним нужно будет прикрепить с помощью сварочного аппарата полуось, к которому потом будут крепиться подшипники. Также к дискам нужно будет приварить квадратные металлические пластины. Они обязательно должны касаться обода; их необходимо прикрутить к нему болтами. Теперь настала очередь создавать особые зубы, которые войдут в землю. Для их создания можно использовать обычную металлическую пластину, которая с помощью болгарки сделана в виде зубцов. Полученные крючки поместите на ободок на расстоянии примерно 15 см друг от друга.

Как сделать проушины: способ №2

Чтобы сделать хорошие проушины своими руками, можно воспользоваться другим методом. Для работы понадобится старый. Из него можно вырезать два диска, которые будут играть роль колесных дисков. Их ширина должна быть около 7 см, а высота - 30 см. Далее нужно сделать то же, что описано выше в первом способе.

Если вы хотите, чтобы проушины, сделанные для культиватора своими руками, были более устойчивыми, то можно дополнительно приварить еще один зуб сверху, а остальные сделать длиннее (до 60 см).

Какие должны быть размеры проушин: описание

Все зависит от того, насколько тяжелый мотоблок. Несмотря на то, что сегодня они очень популярны, так как могут работать на любой почве, часто покупают более широкие и высокие. Соответственно сделать проушину своими руками им сложнее. Размеры могут варьироваться от 310 мм до 700 мм (высота), от 100 мм до 200 мм (ширина). Также здесь стоит обратить внимание на модель мотоблока.

Делаем проушины из старых дисков мотоблока

Если у вас уже был подобный агрегат, но вы решили приобрести себе более новую модель, не спешите полностью выбрасывать старый мотоблок.Его части можно использовать для обновления новой покупки. В частности, для усовершенствования отлично подходят колесные диски, на которые можно повесить проушины.

Приобретая мотоблок, хозяин стремится сделать его как можно более функциональным. Для этого к нему приобретается различное навесное оборудование, которое превращает этот агрегат в универсальную машину для ведения сельского хозяйства.

Очень важен правильный выбор проушин, которые одновременно являются насадками. Они выпускаются как универсальные, так и специальные, рассчитанные на конкретную марку мотоблока.Кроме того, из старых автомобильных дисков можно сделать самодельные проушины для мотоблока. В этом случае вам придется потратить время на работу, но такое оборудование будет стоить намного дешевле.

Чтобы приобрести качественные проушины, нужно как можно больше узнать о них, а затем принять решение - изготовить их самостоятельно или купить готовые проушины.

Функциональное назначение

Первое, что нужно знать перед покупкой оборудования - это его функциональность. Гроузы не исключение.Гусеницы для мотоблока успешно решают следующие задачи:

  • ... улучшение качества сцепления с грунтом;
  • ... увеличение массы мотоблока для большей устойчивости и возможности использования различного навесного оборудования;
  • ... дополнительная обработка почвы;
  • ... облегчение движения мотоблока с грузом в гору по мягкому грунту.

Таким образом, сразу понятно, что надо покупать проушины для мотоблока.Без них мотоблок не будет полностью универсальным агрегатом. Чтобы понять, какие проушины для какого мотоблока необходимы, стоит изучить их особенности по типу машины. Только правильные проушины подойдут.

Возможности выбора

Для тех, кто приобретает универсальные проушины для мотоблока, важно только правильно выбрать их размер. Тем, кто хочет иметь проушины для мотоблока определенной модели, необходимо более ответственно подойти к вопросу.

Самый распространенный среди мини-фермеров - мотоблок Нева, начинать у которого стоит с проушин. Ширина проушин - 43 см, а длина погружаемой в почву детали - 15 см, что вполне достаточно для качественного передвижения машины. Такие же проушины используются на мотоблоке Нева МБ. Стоит отметить тот факт, что сделать самодельные проушины для него вполне возможно вне зависимости от того, имеет ли мотоблок Нева маркировку МБ-1 или МБ-2.

Другой тип распространенного мотоблока - Салют, которому тоже нужны грунтозацепы. Проушины в первую очередь необходимы для утяжеления машины, увеличения тяги и возможности использования более широкого набора навесного оборудования. Ширина проушины - 50 см, длина углубления - 20 см. Что касается грунтозацепов для мотоблока Салют 100, то габариты будут такими же.

Для большегрузного мотоблока грунтозацепы не производятся, а при необходимости хозяева изготавливают сами, используя различные видеоинструкции.Учитывая это, можно сразу сказать, что сделать грунтозацепы для мотоблока своими руками достаточно просто и вам потребуется лишь аккуратность, время и базовые навыки работы с металлом. Только при наличии качественных проушин для мотоблока его можно назвать полноценной сельскохозяйственной машиной.

Собственное производство

Для того, чтобы сделать проушины для мотоблока, в первую очередь необходимо найти чертежи, которые будут направлять вас в процессе работы. Проще всего сделать самодельные проушины из автомобильных дисков.С помощью сварочного аппарата на них закрепляют металлическую полосу, на которую в последующем крепят пластины проушины.

Далее, для изготовления проушин необходимо сделать зубья, для которых используется стальная пластина достаточной толщины. Длина зубцов подбирается в зависимости от модели мотоблока, и крепятся они по ободу с шагом 15-17 см. Такие проушины для мотоблока отлично справляются со своими функциями и при качественном изготовлении не разочаровывают своих владельцев.

Еще один способ изготовить проушины для мотоблока - использовать баллон с отработанным газом. В этом случае необходимо вырезать из него два диска, которые станут ободами, ширина которых должна быть от 6 до 10 см. Их высота будет 30 см. Далее на них, как и в случае с автомобильными дисками, устанавливается металлическая пластина, к которой крепятся зубья. Их длина не должна быть меньше 15 см. При необходимости можно увеличить на свое усмотрение, но главное не переборщить.

Помимо двух наиболее распространенных способов изготовления проушин, показанных здесь, существует множество других, которые очень похожи на них по своему принципу и отличаются только материалом, из которого будет изготовлен обод. Здесь главное, чтобы предмет, из которого будут изготавливаться такие крепления, имел достаточный диаметр и необходимую прочность.

При эксплуатации проушин для мотоблока нельзя забывать, что они предназначены исключительно для грунта. Запрещается использовать это оборудование для передвижения по твердой поверхности, такой как камень, асфальт или бетон.Это неизбежно приведет к повреждению навесного оборудования и может повредить дорожное покрытие. Кроме того, если используются железные колеса, оператор должен быть более осторожным при работе, чтобы избежать травм ног.

Грамотно подобрав или изготовив проушины, вы сможете значительно повысить проходимость и функциональность вашего мотоблока, тем самым значительно облегчив тяжелую работу.

В этом материале мы расскажем и покажем, как сделать грунтозацепы для мотоблока своими руками из автомобильных дисков и не только.Рассмотрите чертежи и видео, фото и обозначьте размеры проушин для разных марок мотоблоков. Конечно, можно купить проушины только тем, кому это нужно.

Как известно, с мотоблоком можно выполнять не все виды работ, с установленными на нем колесами нужны проушины для лучшего сцепления с землей, а значит для более быстрой и качественной обработки.

Бобышки для мотоблока из автомобильных дисков

Один из самых простых способов сделать проушины своими руками - это взять ненужные автомобильные диски.Привариваем полуоси к сварочным аппаратам, а потом прикрепим к нему подшипники. Далее делаем зубцы, т.е. сами крючки, для этого подойдет металлический уголок или пластина из ненужного металла. Полученные уголки привариваем к дискам, как показано на видео, на расстоянии 10-15 см.

В принципе проушины можно изготавливать из любого куска металла, имеющего округлую форму, главное правильно подобрать ширину и диаметр, так как у разных марок мотоблоков свои размеры.

Для того, чтобы сделать проушины своими руками с нуля, смотрите чертежи и видео ниже.

Бобышки для мотоблока Нева

Ушки для техники Нева изготавливаются по такому же принципу, как описано выше. Вам просто нужно выдержать правильные размеры. Так что высота бортика для проушин к Неве должна быть 340 мм, а ширина - 110 мм.

Проушины для мотоблока Кентавр

Как мы уже говорили, у разных мотоблоков проушины имеют свои размеры, поэтому у мотоблока Кентавр они будут больше, чем у Нева, по высоте 450 мм, 110-120 мм. по ширине.

Проушины к мотоблоку Зубр

В линейке мотоблоков «Зубр» много тяжелых мотоблоков для профессиональной работы, а значит, проушины нужны специальные. Здесь стандартная высота крючков - 700 мм, а ширина - 200 мм, это связано с тем, что им приходится тянуть на себя довольно большой вес.

Чертежи грунтозацепов

Как видите, изготовить самодельные проушины для того же Фаворита нет ничего сложного, достаточно опираться на чертежи и соблюдать размеры, подходящие для конкретного мотоблока.Всю информацию можно почерпнуть из инструкции, прилагаемой к мотоблоку.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
