Навесное оборудование для мотоблока своими руками

Нынешние крестьяне не представляют своей деятельности без специальной техники. Большинство собирают навесное оборудование для мотоблока своими руками, так как данная машина в продажу поступает с минимальным набором дополнительных инструментов для обработки земли.

Для дачников и жителей сельской местности, где требуется обработать достаточно большие площади земли, эта техника является настоящим спасителем, позволяющим выполнять намеченную работу быстро, качественно и без тяжелых физических усилий. Только вот сам мотоблок представляет ценность в роли тягача, для выполнения разных земельных работ необходимо приобрести или сделать своими руками навесное оборудование.

Стоят дополнительные инструменты к этой машине немало, поэтому приобретать их выгодно лишь крупным фермерам и тем, кто занимается выполнением земельных работ на заказ. А вот для того чтобы обработать достаточно небольшие площади земли или в целях экономии, можно создать все эти инструменты собственными руками. Часто специалисты советуют все же приобрести сцепку в магазине, так как она выполняет довольно важную роль в работе и имеет универсальный тип. Она просто необходима для мотоблоков, с ее помощью присоединяются навесные устройства, такие как: плуг, прицеп, картофелесажалка, окучник и многое другое, что понадобится в работе фермера. К сожалению, этот сцепляющий узел не идет в комплекте с техникой, поэтому его придется приобретать отдельно. Но многие умельцы в случае неудачных поисков сцепки изготавливают ее самостоятельно.

Как изготовить сцепляющий узел?

Данная деталь должна быть изготовлена из прочного материала, так как является связующим звеном между инструментом для работы и тяговой силой мотоблока. Этот узел должен иметь прочные элементы фиксации с обеих сторон.

Для его изготовления понадобятся следующие инструменты и материалы:

1. Металл или швеллера. Они понадобятся для создания основного корпуса узла.
2. Элементы крепления в виде болтов, гаек и стальных стержней.
3. Для того чтобы положение узла можно было менять, нужно продумать, какой элемент регулировки необходим. Это должен быть прочный и металлический рычаг.
4. Для сборки этой детали мотоблока понадобится сварочный аппарат, набор ключей, сверла и дрель по металлу.

Такие самодельные приспособления должны соответствовать габаритам и грузоподъемности машины. Узел должен иметь достаточно прочные детали крепления и по своим размерам подходить к основному оборудованию.

Купить или сделать самому?

Конечно, изготовить нужно универсальную сцепку, так как к ней можно будет присоединить, как самодельные устройства, так и приобретенные.

Универсальный узел собирается в следующей последовательности:

1. Для начала необходимо взять 2 одинаковые по своим размерам металлические дуги П-образной формы, для их изготовления прекрасно подходят швеллера. В каждой металлической пластине нужно просверлить отверстия: в одной — 6 шт., а в другой — 8 шт.
2. Корпус является более сложной деталью и собирается при помощи сварочного аппарата. У него четко должны быть отмерены и просверлены отверстия для соединительных элементов, а на одной из скоб необходимо продумать, как выполнить подвижное соединение.
3. Самым сложным в этой работе считается изготовление рычага, вернее, самого механизма регулировки положения мотоблока. Основные его детали — это винт, кронштейн и рукоятка.

Для выполнения данной работы рекомендуется воспользоваться специальным станком, на котором можно будет выточить все необходимые детали. Когда сцепка будет собрана и готова к эксплуатации, стоит проверить прочность ее присоединения и крепления рабочего приспособления для мотоблока.

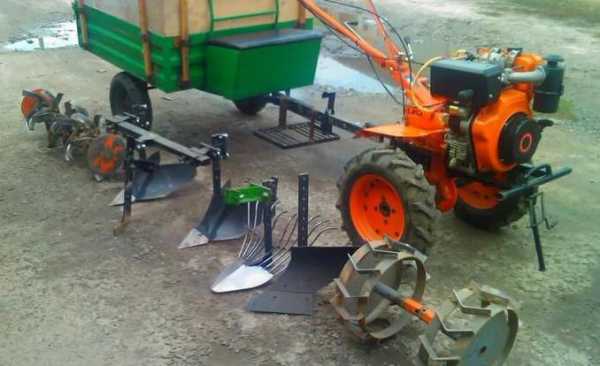

Навесные устройства для мотоблока

Для того чтобы обработать землю и выполнить ряд сельскохозяйственных работ на малогабаритном тракторе, понадобятся следующие дополнительные приспособления:

1. Грабли.
2. Плуги.
3. Окучиватели.
4. Картофелесажалки и картофелекопалки.
5. Бороны.
6. Пропольники и косилки.
7. Дровоколы.
8. Опрыскиватели.
9. Почвофрезы.

Все эти устройства рано или поздно понадобятся, но чаще всего используют, грабли, плуг, окучиватели и устройства для посадки и сбора картофеля.

Как сделать окучник?

Самое простое самодельное навесное оборудование — это окучник. Для сборки этого устройства понадобятся следующие инструменты и материалы:

1. 2 диска одинакового размера из прочного металла. Их можно изготовить самостоятельно, либо взять от отслужившей свой срок сеялки.
2. Болты, гайки, металлические оси и шайбы, подшипники скольжения.
3. Металлическая рама Т-образной формы.
4. Стойки — 2 шт.
5. Для правильной регулировки угла поворота дисков необходимо приобрести винтовые талрепы.

По центру дисков располагают переходники, с их помощью производится крепление к раме. Стойки в идеале необходимо крепить на такие устройства, чтобы в дальнейшем можно было регулировать расстояние между дисками. Остальные детали собираются путем сварки и болтов.

Устройство для копания картофеля

Данное приспособление является незаменимым в период сбора урожая клубневой культуры, в особенности картофеля. Такие самоделки для мотоблока своими руками выполнить не так уж и просто. Перед работой необходимо создать чертежи навесного оборудования и продумать при этом каждую деталь.

Рама, как основной корпус, путем сварки изготавливается из металлических уголков или швеллеров. Она должна быть достаточно прочной и устойчивой.

Для непосредственного сбора клубней необходима 1 или 2 металлические пластины с закругленными краями, делается это для того, чтобы они не разрезали картофель. Также потребуются металлические прутья, которые привариваются к пластине. Вся вместе эта конструкция называется лемехом — это подвижная деталь данного устройства.

Не менее важный элемент оборудования — это редакционный узел. Для его изготовления необходимо приобрести 2 металлических цилиндра, они предназначены для соединения 2 втулок, которые обеспечивают взаимодействие валов.

Корпус для очистки клубней. Его достаточно сложно изготовить неопытному мастеру. Для его сборки необходимо приобрести роликовые цепи, стальные стержни, именно с их помощью требуется собрать конструкцию, которая по своему внешнему виду будет напоминать колесо для белки. Это колесо нужно прочно закрепить на 2 специальных стержнях таким образом, чтобы барабан смог вращаться.

Правильно собранные детали позволят применять в работе это устройство многие годы, а качественный результат будет радовать.

Снегоуборочное устройство

Выполнить его не сложно, для его создания необходимо подготовить 2 металлические трубы и кронштейны. Так называемый отвал, можно сделать из металлического листа. К его корпусу при помощи сварки присоединяются штанги, а кронштейны позволяют фиксировать его угол наклона и расположение относительно сцепляющего узла. Эту подвижную деталь можно взять из отслужившей свой срок самоходной техники.

Картофелесажалка

Для того чтобы собрать самостоятельно данное навесное устройство, необходимо подготовить следующие детали:

1. Рама является основным несущим элементом, ее можно сварить из металлических уголков и швеллеров.
2. К раме необходимо присоединить металлическую ось, к которой будут крепиться колеса.
3. В нижней части рамы крепится бункер для картофеля.
4. Зацепные звездочки следует правильно прикрепить к раме и соединить с регулировочным механизмом.

Особое внимание необходимо уделить правильно отрегулированному расположению звездочек, так как от этого будет зависеть распределение клубней в почве во время посадки. Колеса на этом устройстве могут быть разного диаметра, все зависит от габаритов самого мотоблока и навесного оборудования.

Некоторые умельцы умудряются создавать универсальные приспособления для земляных работ, к примеру, путем добавления или снятия каких-либо деталей можно создать из мотокультиватора картофелесажалку, а грабли легко переделать в бороны, путем смены основных насадок на раме. Если подойти к этому вопросу грамотно и со знанием дела, то можно постепенно собрать весь необходимый инструмент для домашних и сельскохозяйственных работ на мотоблоке.

sadovod.guru

Самодельное навесное оборудование для мотоблока своими руками: чертежи, видео

С приобретением мотоблока у пользователя появляется желание использовать его во всех домашних работах для дачи, огорода и пр. Некоторые стремятся сразу приобрести максимально возможный набор навесного оборудования для мотоблока, другие покупают только минимальный ряд, докупая постепенно остальное. Третья категория владельцев берется за самостоятельное изготовление своими руками приспособлений и дополнительных устройств. Порой они по многим параметрам превосходят то, что может предложить промышленность.

Купить навеску и прицепное к мотоблоку в интернет-магазинах

Чем комплектуются мотоблоки

Сам по себе мотоблок представляет только силовой агрегат с колесами. Чтобы он мог выполнять полезную работу, его нужно превратить в сельскохозяйственную машину, дополнив навесным оборудованием. Только тогда начинают проявляться положительные стороны этого энергонасыщенного устройства.

Небольшой список основного навесного оборудования и насадок:

1. Грунтозацепы позволят мотоблоку двигаться по пашне.
2. Плуг и фреза. Издавна глубокая обработка земли с оборотом пласта выполнялась плугами. Почвенная фреза представляет устройство, способное разрыхлить плодородный слой.
3. Картофелесажалка облегчит труд сельского жителя и дачника при посадке картофеля.
4. Плоскорез – это один из древних инструментов, который переживает второе рождение с возникновением идей органического (экологического) земледелия.
5. Окучники. Увеличение урожая корнеплодов, а также повышение эффективности корневой системы растений достигается использованием окучников.
6. Прицеп превращает мотоблок в транспортное средство, которое может перевозить грузы на участке и дорогах общего пользования.
7. Снегоуборщик расширяет период использования мотоблока, зимой он активно используется для расчистки снега.

Это далеко не полный список навесного оборудования для мотоблока.

Не обязательно приобретать весь комплект навесного оборудования для мотоблока сразу. По мере необходимости приобретается или изготавливается дополнительные инструменты.

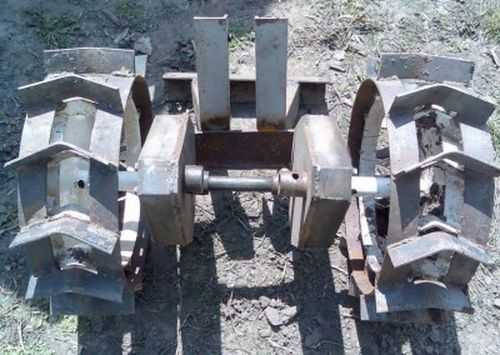

Грунтозацепы своими руками

Крутящий момент двигателя через трансмиссию передается на колеса. Чтобы двигаться по пашне, нужно создать достаточное усилие. Увеличить тягу можно, повысив коэффициент сцепления колеса с грунтом. Поэтому грунтозацеп увеличивает этот коэффициент в несколько раз, позволяя не увеличивать массу силового агрегата.

Чтобы изготовить это навесное оборудование, нужно приобрести:

• листовую сталь толщиной 2-3 мм, достаточно сталь обычного качества ст3;
• равнобокий уголок 35-50 мм;
• трубу с внутренним диаметром более 25 мм.

Этот набор заготовок достаточен для начала работ. Остается выбрать конструкцию или разработать собственную.

Грунтозацеп может быть ведущим и накладным. Ведущие грунтозацепы устанавливают на место базовых колес мотоблока. Накладные надеваются поверх базового колеса. Чаще делают ведущие самодельные грунтозацепы.

Плуг и фреза своими руками

Плуг при всей своей внешней простоте довольно сложен в изготовлении. Обычно изготовление начинают со сцепки – специальное навесное оборудование. На сцепке закрепляют корпус – это и есть основной рабочий орган. Мотоблочный плуг производит подрезание почвенного слоя. Далее формируется пласт, а затем происходит его оборот.

Конструкция корпуса плуга включает несколько составляющих:

• лемех – врезается в почву;
• отвал – служит для создания заданного движению пласту и оборот;
• полевая доска – стабилизирует направление хода всего сельскохозяйственного агрегата.

Для мотоблока интересна конструкция поворотного плуга, одним перемещением фиксатора плуг легко изменяется с правого на левый и наоборот. Это очень удобно для обработки земли на небольших по протяженности участках.

Если плуг можно условно признать пассивной рабочей навеской, то почвенная фреза является активной. При обработке почвы снимают колеса, перемещение агрегата происходит за счет вращения фрез. Рабочие лопатки совершают вращательное движение и разрыхляют землю.

Для изготовления фрез используют полосовой прокат толщиной от 5 мм и больше. Для снижения сопротивления в процессе работы лопатки затачивают.

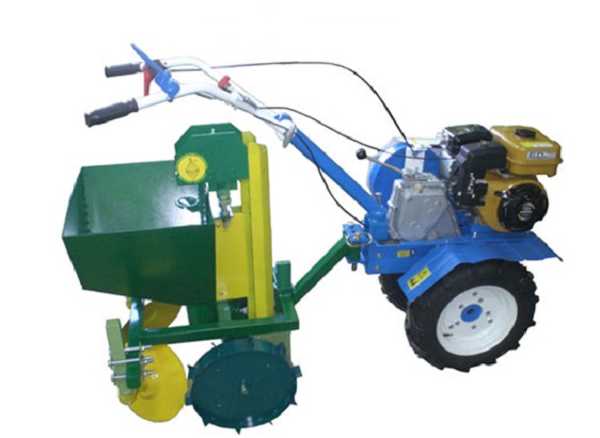

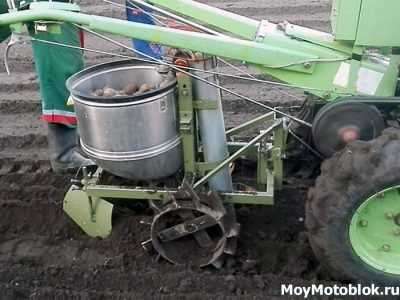

Картофелесажалка для мотоблока своими руками

Картофелесажалка механизирует труд по посеву картофеля. Это навесное оборудование состоит из:

• бункера, где концентрируется посевной материал;
• дозатора в виде барабана, вращающегося совместно колесами мотоблока, он захватывает картофелины и направляет их в семяпровод;
• семяпровода, направляющего семена в почву;
• рыхлителя, создающего посевную борозду в почве;
• дисковых окучников, завершающих операцию посева картофеля.

Существует много разных конструкций картофелесажалок. Мастера используют имеющиеся у них емкости для бункера, подбирают варианты изготовления дозатора с применением фанеры. В отдельных сажалках потоком воздуха ускоряют перемещение посадочных клубней в почву. Есть совсем простые конструкции, в них фанерные диски заменяют сразу несколько исполнительных механизмов по дозированию и укладке картофелин в борозду. Многие самодельные авторы изобрели оригинальные навесные агрегаты.

Для изготовления картофелесажалки для мотоблока понадобится:

• тонкая листовая оцинкованная сталь;
• профильные трубы для формирования корпуса навесного оборудования;
• полосовая сталь толщиной 4-5 мм;
• катаный уголок небольшого формата.

Плоскорез для мотоблока своими руками

Срезать корневища сорняков, рыхлить почву на небольшую глубину без оборота пласта могут такие насадки, как плоскорезы. Плоскорез для мотоблока достаточно прост в изготовлении. Для него понадобятся:

• лист толщиной 5 или 6 мм;
• лист толщиной 2 мм;
• профильная труба 40х40 со стенкой 3 мм.

Порядок изготовления этого самодельного навесного оборудования:

1. Из толстого листа по шаблону вырезают стойку. На стойке сверлят крепежные отверстия.
2. Из тонкого листа вырезается лапа плоскореза. По шаблону на наковальне производится сгибание лапы согласно чертежу. Элемент плоскореза собирается с помощью заклепок или сваривается в единый узел.
3. Из профильной трубы вырезаются заготовки рамы для фиксации рабочего органа. Прорабатывается схема подъема и опускания рамы. Далее сваривается сцепка, на которой в дальнейшем будут установлены элементы плоскорезов.
4. Делается схема привязки навесного оборудования к мотоблоку. Полученные данные переносятся на раму. Изготавливаются пластины для фиксации сцепки. Проверяется работоспособность на подъем и опускание. Все изделия окрашиваются с помощью грунт-эмали 2 в 1 для защиты от коррозии.

Навесное оборудование испытывается в полевых условиях. При необходимости вносятся коррективы для улучшения показателей.

Окучник для мотоблока своими руками

Окучник создает почвенную гряду. Почва подгребается к корням, и площадь питания увеличивается в несколько раз при повышении уровня земли вокруг стебля культурного растения. Различают окучники на мотоблоки:

• листерный (туковый) окучник конструктивно похож на корпус плуга с двумя отвалами, он движется в междурядьях, перемещая землю из канавки в гряду. Их используют при сравнительно небольшой ширине междурядий;
• дисковый окучник в виде двух дисков, охватывающих гряду. При их движении гребень создается сразу с обеих сторон;
• роторный (пропеллерный), имеющий активные пластины, подкидывающие почву в гряду.

Листерные окучники часто оснащают регулируемыми отвалами. Это позволяет изменять ширину захвата рабочего органа. Пропеллерные навески многие используют для окучивания картофеля, но подрезая корневища многолетних сорняков, они способствуют засорению поля.

Наиболее распространены дисковые окучники, ими несложно манипулировать в процессе работы. Их также несложно изготовить своими руками.

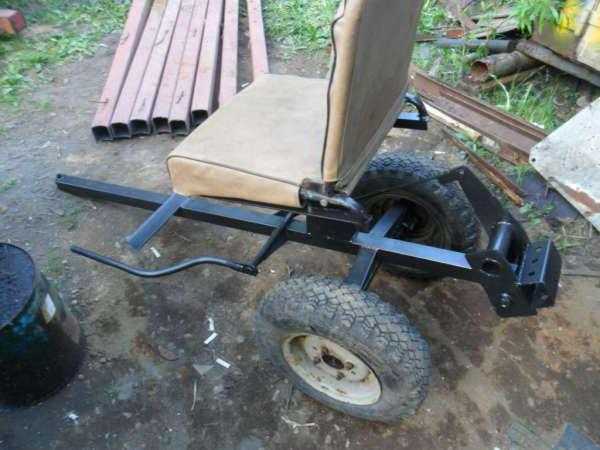

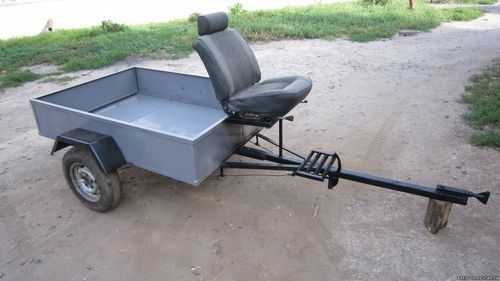

Прицеп для мотоблока своими руками

Прицеп расширяет возможности мотоблока. С ним он превращается в транспортное средство, способное доставлять разные грузы. Параметры этого самодельного навесного оборудования для мотоблока зависят от имеющейся мощности. Чем она выше, тем более сложным может стать тележка.

Для энергонасыщенных мотоблоков с двигателями более 10 л.с. возможны двухосные прицепы, которые могут перевозить до 1000 кг груза. Обычно строят небольшие одноосные прицепы, грузоподъемность которых составляет 300-500 кг.

Есть важное требование. Надежность и управляемость прицепного устройства должна соответствовать характеристикам, предъявляемым к транспортным средствам, эксплуатируемым на дорогах общего пользования. Поэтому чаще всего используют оси или мосты от другой колесной техники. Многие ориентируются на применение готовых мостов от легковых автомобилей и грузовых мотороллеров.

Колеса от мотороллеров рассчитаны на нагрузку более 150 кг на каждое. Поэтому их и берут за основу при проектировании. Некоторые самодельщики комплектуют прицеп запасным колесом, чтобы на дороге выполнить быструю замену.

Главное создать прочную раму, так как она будет воспринимать нагрузку от перевозимых материалов. В то же время от прочного каркаса зависит и безопасность всех участников движения при эксплуатации мотоблока с прицепом на дорогах, где имеются и другие транспортные средства.

Снегоуборщик своими руками

Приобретая мотоблок, большинство пользователей рассчитывает эксплуатировать его только в весенне-летний период. На самом деле при использовании энергонасыщенного агрегата зимой в качестве снегоуборщика можно значительно увеличить эффективность его применения в личном хозяйстве. Бывают периоды, когда снег приходится убирать с дорожек и территории почти каждый день.

Для уборки снежного покрова применяют несколько типов мотоблочных снегоуборщиков:

• шнековый с роторным отбрасывателем;
• бульдозерного типа с отвалом;
• лопата-отвал – это упрощенный тип снегоуборщика;
• роторно-вентиляторный.

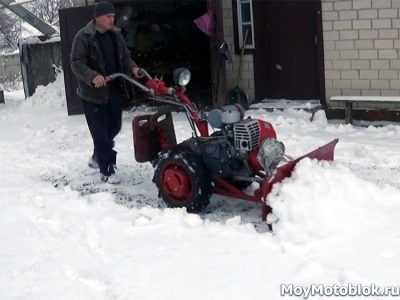

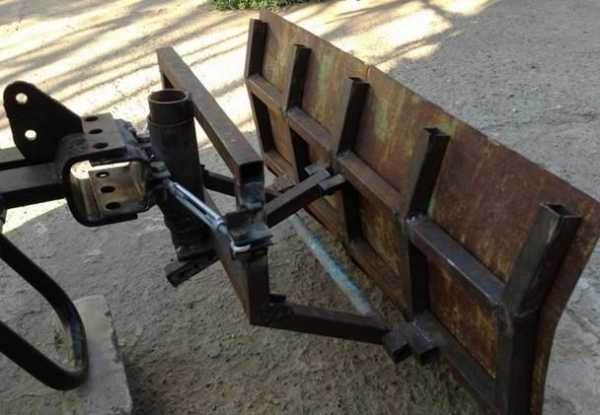

Для большинства пользователей достаточно иметь отвал-лопату, этот снегоуборщик изготовить значительно проще.

Пользователь в зависимости от своих условий определяется с типом снегоуборщика, нужного ему. Многие берутся за изготовление сложного шнека, полагая, что именно это устройство будет помогать в зимний период. На самом деле большинство убеждается, что проще просто сдвинуть снег, освободив проезжую часть и территорию.

moymotoblok.ru

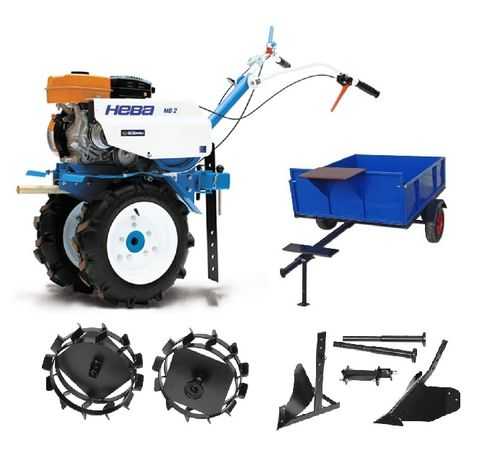

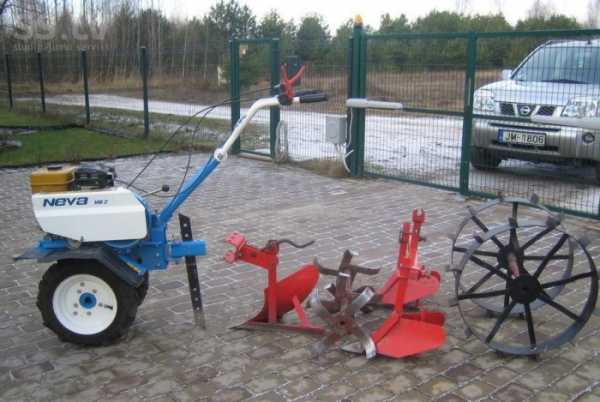

Насадки для мотоблока Нева

Ценность любого инструмента определяется его функциональностью. Вот так большой набор насадок для мотоблока Нева превращает его в универсальный инструмент для полноценного использования всей мощи отличного двигателя. И дело не ограничивается только обработкой земли на приусадебном участке, хотя навесное оборудование для мотоблока Нева создавалось, в первую очередь, как инструмент для ведения приусадебного хозяйства.

Что можно сделать с помощью насадок к мотоблоку Нева

Немалый возраст мотоблока Нева и накопленный опыт позволили, иногда с подсказки умельцев – самодельщиков, конструкторам мотоблока создать целый спектр разнообразных насадок, который можно разделить на несколько условных категорий:

• Инструмент для ведения земледелия, обработки и подготовки почвы на небольших участках в 20-30 соток;
• Насадки и приспособления для посадки, обработки и уборки урожая, заготовки травы;
• Транспортные насадки и навесное оборудование для мотоблока;
• Приспособления и оборудование для уборки территории.

К сведению! Кроме стандартных насадок, выпускаемых как заводом производителем «Красный октябрь», так и мелкими фирмами, поставляющими сельхозоборудование, существует немало интереснейших вариантов самодельных устройства, например, для сбора урожая морковки или обработки деревьев.

Наиболее интересные и полезные приспособления к мотоблоку Нева

Наиболее часто используемыми в работе с мотоблоком принято считать навесное оборудование и насадки, используемые для обработки земли на приусадебном участке. Далее в рейтинге популярности идут транспортные устройства и приспособления — насадки для мотоблока, призванные облегчить посадку и уборку урожая.

Оборудования для вспашки земли

Чаще всего мотоагрегат покупают, чтобы использовать, как мотокультиватор для выполнения самых тяжелых работ на земле: осенней вспашки и культивации плодородного слоя. Благодаря очень большому вращающему моменту на выходе из редуктора мощности в 7-10 л.с. достаточно, чтобы в несколько заходов обработать даже суглинистые или солончаковые почвы.

Для восстановления структуры почвы производителем предлагаются для работы следующие варианты инструмента:

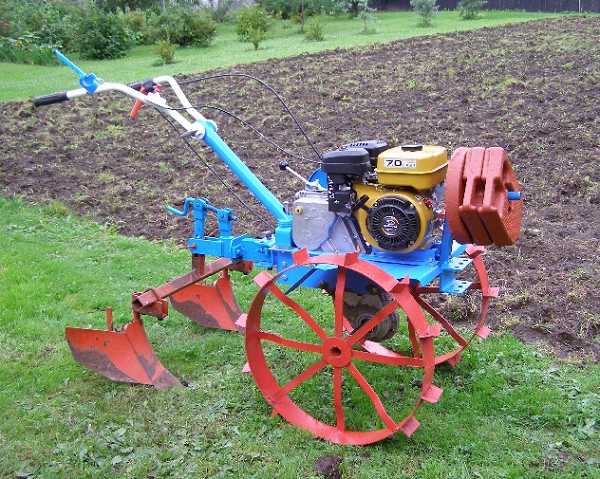

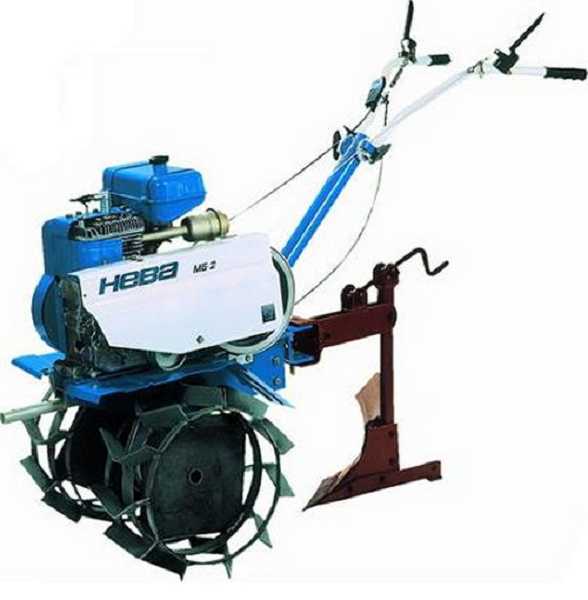

1. Плуг для мотоблока нева со сцепным устройством чаще всего оборудован стандартной или универсальной конструкцией сцепного устройства с рамой. Мотоблок позволяет распахивать грунт средней тяжести, корней и молодой поросли деревьев;

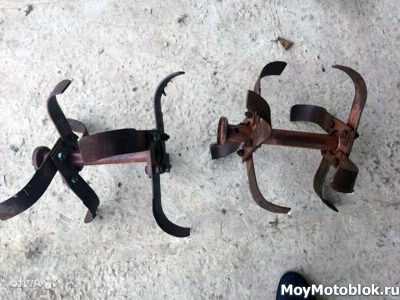

2. Культиваторы и фрезы для мотоблока «Нева МБ 2» позволяют более глубоко и тщательно вспушивать почву, рубить корни сорняков, превращать остатки растительности в мульчу, использовать мотоблок, как мультикультиватор.


Кроме одинарной конструкции, существуют парные плуги, позволяющие выполнять обработку парой режущих кромок с отвалом грунта в двух рядах, как на фото. Но работать с такими серьезными приспособлениями рекомендуют на мотоагрегатах «Нева МБ 23» или «Нева МБ23СД».

Не стоит рассчитывать распахать мотоблоком целинные почвы, средней тяжести грунт с большим количество корней и сорняка, как правило, «не по зубам» даже тяжелым мотоблокам МБ 23. Нева создавалась для работы на уже распаханном грунте. В этом случае прекрасно работают и фрезы, и культиваторы, и плуги.

На солончаках и глинистых почвах мощности вращения грунтозацепов и их веса не всегда хватает, чтобы вспахать уплотненный слой земли. Частенько зацепы наваривают дополнительными грузами, например, маховиками от грузовых автомобилей, что снижает центр тяжести мотоблока, делает его более устойчивым и утяжеляет его на 20-25 кг. Ширина одного колеса-грунтозацепа составляет 210 мм при диаметре в 460 мм.

С помощью насадки на мотоагрегат окучника можно достаточно удачно делать рыхление земли, как перед посадкой, так и для удаления сорняков в рядах между растениями. Но работать таким приспособлением достаточно сложно, требуется знание специфики настройки инструмента.

Инструменты и насадки для посадки и сбора урожая

Самми необычными и интересными насадками для посадки и уборки можно считать приспособления для посадки с помощью мотоблока картофеля. Устройство насадки можно понять из фото. В конусообразную емкость загружаются клубни, которые в процессе движения отбираются и с дозированной частотой подаются специальным цепным лифтом в нарезанную мотоплугом борозду. Таким образом, выдерживается точность закладки посевного материала в борозду.

Более серьезный вариант сеялки, выполненной на базе прицепа, позволяет осуществлять непрерывную посадку мелких головок лука или чеснока. Работать такой насадкой можно только на подготовленном и культивированном с помощью мотоблока грунте. После проведения посева грунт можно закрыть насадкой, закрывающей поверхность посадки.

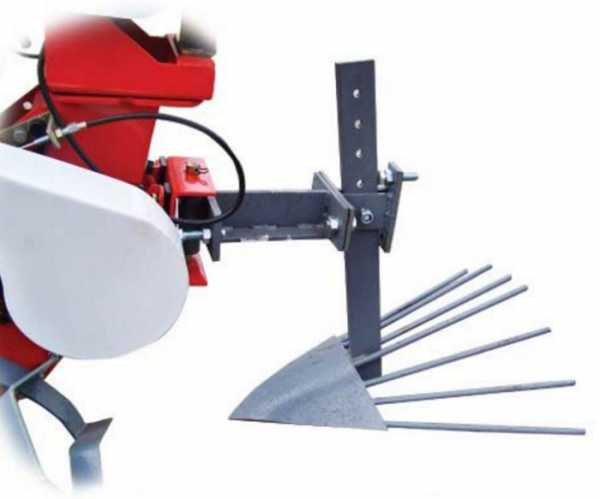

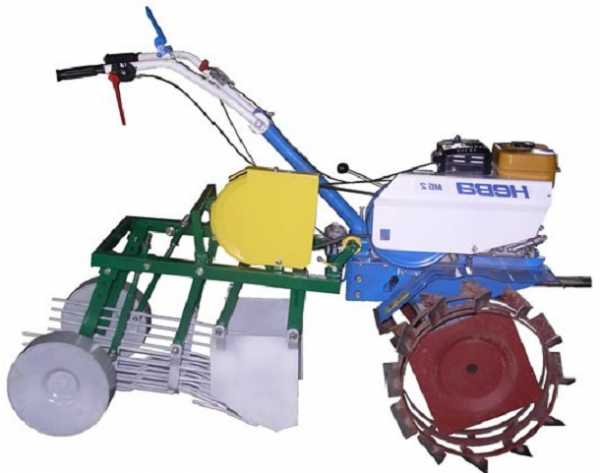

С помощью нехитрой насадки, известной, как картофелекопалка для мотоблока нева, можно откапывать урожай картофеля. По сути, насадка для уборки картофеля представляет собой набор прутьев, закрепленных на плуге, которым мотоблок поднимает слой грунта с картофелем и просеивает массу, отделяя комья земли от картофеля.

В отдельных, более усовершенствованных конструкциях, насадка для мотоблока Нева позволяет даже собирать клубни в бункер.

Благодаря наличию дополнительного блока отбора мощности часть энергии вращения можно использовать для скашивания травянистых культур с помощью специальной насадки, как на фото. Косилка для мотоблока нева, благодаря большой мощности двигателя, работает значительно продуктивнее и быстрее, чем специальные бензиновые мотокосилки.

Приспособления для транспортных функций и уборки территории

Благодаря достаточно большой мощности мотора и наличию четырех скоростей, используя адаптер для мотоблока нева, агрегат можно легко превратить в минитрактор. Особенно полезным будет такой вариант для работы на очень небольших территориях, в саду или в подсобном хозяйстве.

Более грузоподьемной и скоростной получится сцепка мотоблока Нева с прицепом. Для тяжелых МБ23С, СД вес перевозимого в прицепе груза может достигать 400 кг. Для обычной второй серии мотоагрегата «Нева МБ 2С» насадка прицепа позволит перевозить до 150 кг.

В дополнение к перечисленным насадкам необходимо упомянуть мотолопату или отвал для мотоблока нева. Как видно из фото, конструкция устройства представляет собой широкий профилированный щит из металла, который устанавливается на направляющую трубу, находящуюся в передней части Невы. К верхней кромке крепится рукоятка, позволяющая управлять положением лопаты при движении мотоблока.

Мощность Невы такова, что на первой скорости мотоагрегат спокойно снимает лопатой слой мягкой земли высотой в 10-15 см. С помощью насадки — отвала можно легко спланировать площадку из песка или насыпного грунта. Еще одним интересным применением насадки является уборка снега, подчистка небольших территорий двора и прилегающих дорог.

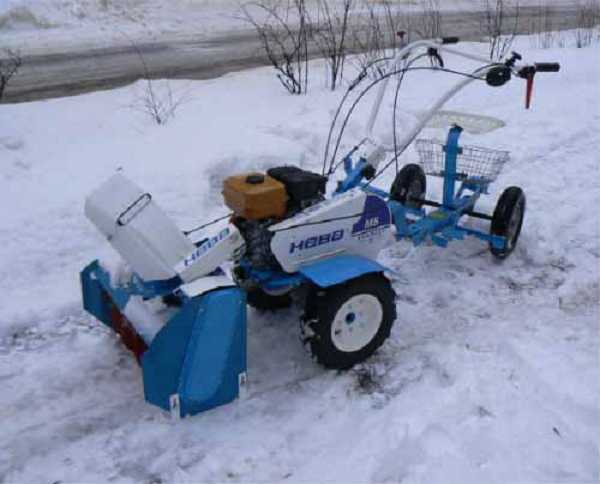

Для уборки свежего или спрессованного снега лучше всего подойдет роторный снегоуборщик для мотоблока нева. Благодаря приводу роторный механизм насадки позволяет не только срезать слой снега, но и эффективно выбросить снежную массу в сторону от маршрута движения.

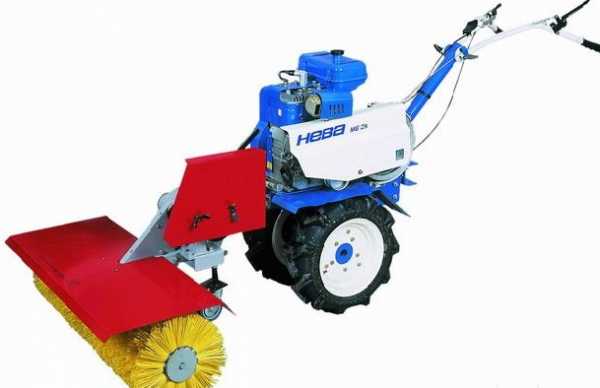

Кроме роторной насадки, для уборки территории от снега и грязи можно использовать довольно необычную, но при этом высокоэффективную насадку для мотоблока Нева в виде барабанной щетки. Вращающийся ротор насадки приводится в действие ремнем отбора мощности от одного из шкивов на моторе. Установленный на колеса мотоблок Нева с насадкой способен выполнять качественную очистку полотна асфальта ото льда и спрессованного снега со скоростью 5-7 км/ч.

С помощью рукояток управления оператор может регулировать степень прижатия вращающейся щетки насадки к грунту и тем самым повышать качество очистки поверхности. Срезанный лед и пыль выбрасываются щеткой перед мотоагрегатом, поэтому при проведении уборки потребуются перерывы для сборки загрязнений. Учитывая высокие обороты барабана, работать щеточной насадкой следует только при отсутствии людей на маршруте движения устройства.

Заключение

Мотоблок Нева с помощью специальных насадок позволяет выполнить больше десятка основных и вспомогательных операций, проведение которых обычно связано с большими физическими нагрузками. На сегодня производители мотоагрегатов оценивают стоимость сегмента рынка специальных насадок на уровне, сопоставимом с рынком самих мотоагрегатов, поэтому их количество и возможности, особенно для популярной Невы, будут только увеличиваться.

bouw.ru

чертежи, фото и видео сборки самодельного агрегата

Мотоблок является одним из наиболее полезных оборудований на дачном или садовом участке. Само по себе подобное устройство не принесет никакой пользы, поэтому потребуется оборудование навесного типа. Если дачный или садовый участок небольшого размера, то приобретение навеса будет не слишком выгодным мероприятием. Если же участок довольно большой, то подобное оборудование окупится в максимально короткое время. Бывают и такие случаи, когда мотоблок Нева есть, а денег на дополнительное навесное оборудование нет. В такой ситуации есть выход, изготовить самодельное оборудование для мотоблока. Теперь возникает другой вопрос, как сделать навесное оборудование для мотоблока своими руками.

Навесное оборудование

Изготовление

Так как подобное оборудование не отличается сложной конструкцией, для его изготовления подойдут и подручные материалы. Единственное что придется приобрести в магазине – это сцепку для навесов. Самостоятельным образом можно изготовить такие компоненты оборудования как: грунтозацепы, окучники, элемент для копки картофеля, сеялку, картофелесажалку и другие.

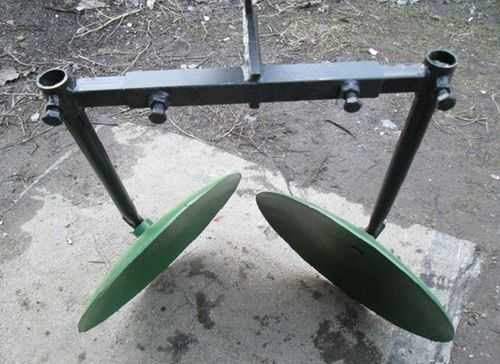

Окучник

Для изготовления такого навесного оборудования потребуется найти два диска из металла, толщина которых составляет около 2мм. Расположить их необходимо таким образом, чтобы они раскрывались в наружную сторону.

Окучник

После того как был подобран дисковый угол, окучник закрепляется посредством болтов. Единственное что останется сделать – это прикрепить к приобретенной сцепке.

Картофелесажалка

Такое устройство в чем-то похоже на окучник. Также внизу расположены два диска. Отличие состоит в том, что в верхней части расположена чаща, в которую будут засыпаться картофельные клубни. Клубни будут падать из чащи в землю, а диски при любом действии будут их закапывать.

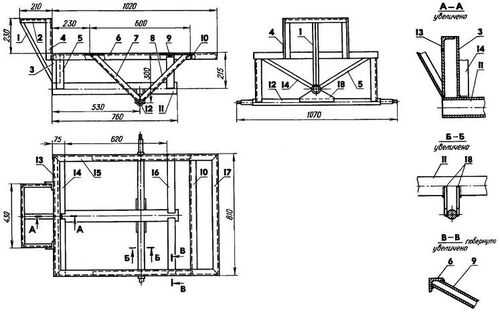

Для изготовления подобного устройства своими руками по чертежам потребуется собрать такие детали как раму, колесную ось и сами колеса, механизм для регулировки, штифты из стали, бункер для семян и звездочки для зацепки. Самый важный компонент картофелесажалки – это ее рама, как видно на фото. К ней будут фиксироваться все другие компоненты. Для того чтобы клубни не падали из бункера в неподходящий момент, колеса можно закрыть впереди с помощью пластинки из металла.

Потребуется уделить внимание и регулировочному механизму, так как его потребуется настроить правильным образом. Посадочный материал должен распределяться в почву как можно более точно. Чтобы из бункера не выпадала лишняя картошка, потребуется с нижней части обтянуть его резиной. Для картофелесажалки подойдут различные типы колес.

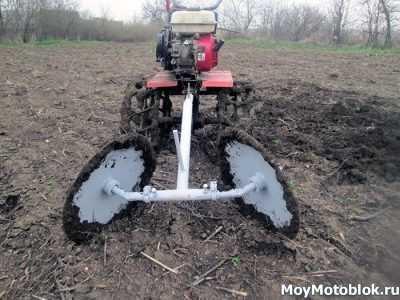

Грунтозацепы

• Для изготовления такого устройства потребуется сварочный аппарат, парочка заготовок и болгарка. Можно использовать для их изготовления ненужные диски для автомобилей;
• На полуось необходимо зафиксировать подшипник;
• В середину диска приваривается пластина квадратной формы, а ее углы должны прикасаться к краям дисков;
• К пластине с внутренней стороны диска также крепится полуось;
• После того как колесо готово можно перейти к зацепам. Для этого потребуется приобрести стальной уголок, который вручную мы переделаем. С помощью болгарки он разрезается на части, по два отрезка скрепляются в угол посредством сварочного аппарата;
• После того как зацепы готовы, они размещаются на ободе диска. Расстояние между ними должно составлять около 15-20см.

Есть еще один метод изготовления подобных устройств. Он подойдет для тех, у кого в хозяйстве имеется ненужный баллон для газа:

• Из баллона обрезается обод примерно в 5-7см шириной. В окружность обод должен иметь около 30см;
• Далее берем пластину из металла в 4см, и по уже знакомому методу делаем зацепы;
• Ко всем зацепам потребуется приварить добавочною пластину для того чтобы создать зацепу дополнительный зуб. Чтобы улучшить вход в землю, можно к краю зацепа добавит около 60см.

Прицеп

Порой даже производители выпускают прицепы невысокого качества. В месте, где прицеп крепится к колесам, они могут погнуться при транспортировке.

Прицеп для мотоблока изготовленный своими руками нередко получается более надежным и качественным, к тому же он обойдется дешевле в несколько раз:

• Первым делом потребуется изготовить кузов прицепа. Потребуются трубы из стали с сечением прямоугольной формы. Под прямым углом с помощью болгарки режем трубу. После этого потребуется обшить кузов. Можно сделать это как деревом, так и металлом. Сидение для водителя делается в передней части кузова;
• После изготовления кузова, определяем, каким образом будет двигаться тележка. Для того чтобы сделать колесную ось, можно использовать задний мост старого автомобиля, без редуктора;
• После того как прицеп будет изготовлен потребуется придумать как закрепить его к садовой технике, как показано на фото. Посредством поворотного узла можно сцепить прицеп и мотоблок. Трубу с прямым сечением сваривают с тележкой в нижнем ее ребре. Должен сформироваться правильный треугольник. Основанием его будет край кузова.

Плуг и фрезы

Такие элементы являются одними из самых главных навесных деталей. Плуг подходит для использования на целине, а фрезы подходят для более мягкой почвы. Плуг довольно дорогой сам по себе, и не каждому садоводу или дачнику он по карману. Плуг можно изготовить и своими руками по чертежам, как показано на видео. Потребуется найти пластину из металла с толщиной примерно в 5мм. Потребуется сделать и корпус данного устройства.

Металлическая пластина затачивается примерно так же, как затачивается коса. Далее из пластины изготавливаем овал. Для этих целей потребуется болгарка. Такой элемент как лемех должен получиться в форме трапеции. После этого необходимо закрепить трубу. Покупной лемех можно сменить посредством пилы циркулярного типа. Самодельные элементы фиксируются к корпусу плуга, и посредством сцепки закрепляются к садовой технике.

Подведем итоги

Мотоблок Нева – это необходимо оборудование на любом дачном или садовом участке. Однако к нему необходимо и различное навесное оборудование. Так как оно довольно дорогостоящее его можно изготовить самостоятельным образом. Для этого потребуются некоторые подручные материалы. Полностью без затрат не обойтись, и кое-что в любом случае придется прикупить.

fermerteh.ru
